RCLRSRWH - Télécommande INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande sans fil pour interrupteur longue portée
Marque	Intermatic
Modèle	RCLRSRWH
Alimentation	3 V CC, 2 piles AAA (incluses)
Dimensions (L x l x P)	2,63 x 1,75 x 0,63 po (66,8 x 44,5 x 16 mm)
Poids (avec piles)	Environ 50 g
Portée	Longue portée (jusqu'à 30 m en intérieur)
Fréquence	RF 433 MHz (typique)
Nombre de canaux	2 canaux (commutateur 1 et 2)
Touches	2 boutons ON/OFF
Voyants d'état	LED verte (marche), rouge (arrêt), clignotements pour appariement
Anneau porte-clés	Intégré pour fixation
Fonctions principales	Commande à distance marche/arrêt de luminaires ou appareils (jusqu'à 600 W)
Appairage	Associable à un récepteur RC-LRS1-WH (non inclus)
Compatibilité	Nécessite un récepteur Intermatic compatible
Température de fonctionnement	-30 °C à 70 °C
Matériau	Plastique ABS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ou à une chaleur excessive. Retirer les piles si inutilisé longtemps.
Piles	AAA alcalines (remplacer par des piles identiques)
Réparabilité	Vérifier les piles en premier. Aucune pièce réparable par l'utilisateur.
Informations générales	Conforme FCC, ICES-003. Installation électrique par professionnel.

FOIRE AUX QUESTIONS - RCLRSRWH INTERMATIC

Comment remplacer les piles de la télécommande RCLRSRWH ?

Retirez la vis du compartiment à piles, ouvrez le couvercle, remplacez les deux piles AAA en respectant la polarité +/-, puis refermez et revissez.

Comment associer la télécommande au récepteur ?

Mettez le récepteur en mode appairage (voyant vert clignotant), puis appuyez sur le bouton ON de la télécommande. Le voyant vert clignote rapidement pendant l'appairage, puis reste allumé.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord les piles (remplacez-les si nécessaire). Assurez-vous que la télécommande est à portée du récepteur (30 m max). Si le problème persiste, réappairez les appareils.

La télécommande est-elle compatible avec tous les interrupteurs Intermatic ?

Non, elle est compatible uniquement avec le récepteur RC-LRS1-WH (ou récepteurs de la même gamme). Vérifiez la compatibilité avant achat.

Quelle est la portée maximale de la télécommande ?

La portée est d'environ 30 mètres en intérieur sans obstacles majeurs. Les murs épais peuvent réduire la portée.

Comment dissocier la télécommande du récepteur ?

Mettez le récepteur en mode désappairage (voyant rouge clignotant), puis appuyez sur le bouton OFF de la télécommande. Le voyant rouge clignote puis s'éteint.

La télécommande peut-elle commander plusieurs récepteurs ?

Oui, elle peut contrôler jusqu'à 2 récepteurs indépendants (un par canal). Chaque bouton ON/OFF correspond à un canal.

Quels types de charges puis-je commander avec ce système ?

Le récepteur supporte jusqu'à 600 W pour les charges LED, et 5 A pour les autres types (incandescent, ballast électronique, etc.). Voir les spécifications complètes.

Comment installer le récepteur RC-LRS1-WH ?

Coupez le courant au disjoncteur. Connectez le fil neutre, la phase et la charge selon le schéma fourni. Utilisez un boîtier encastré profond (min 63,5 mm). Faites appel à un électricien.

Les piles sont-elles incluses dans l'emballage ?

Oui, deux piles AAA alcalines sont incluses avec la télécommande. Insérez-les en respectant la polarité.

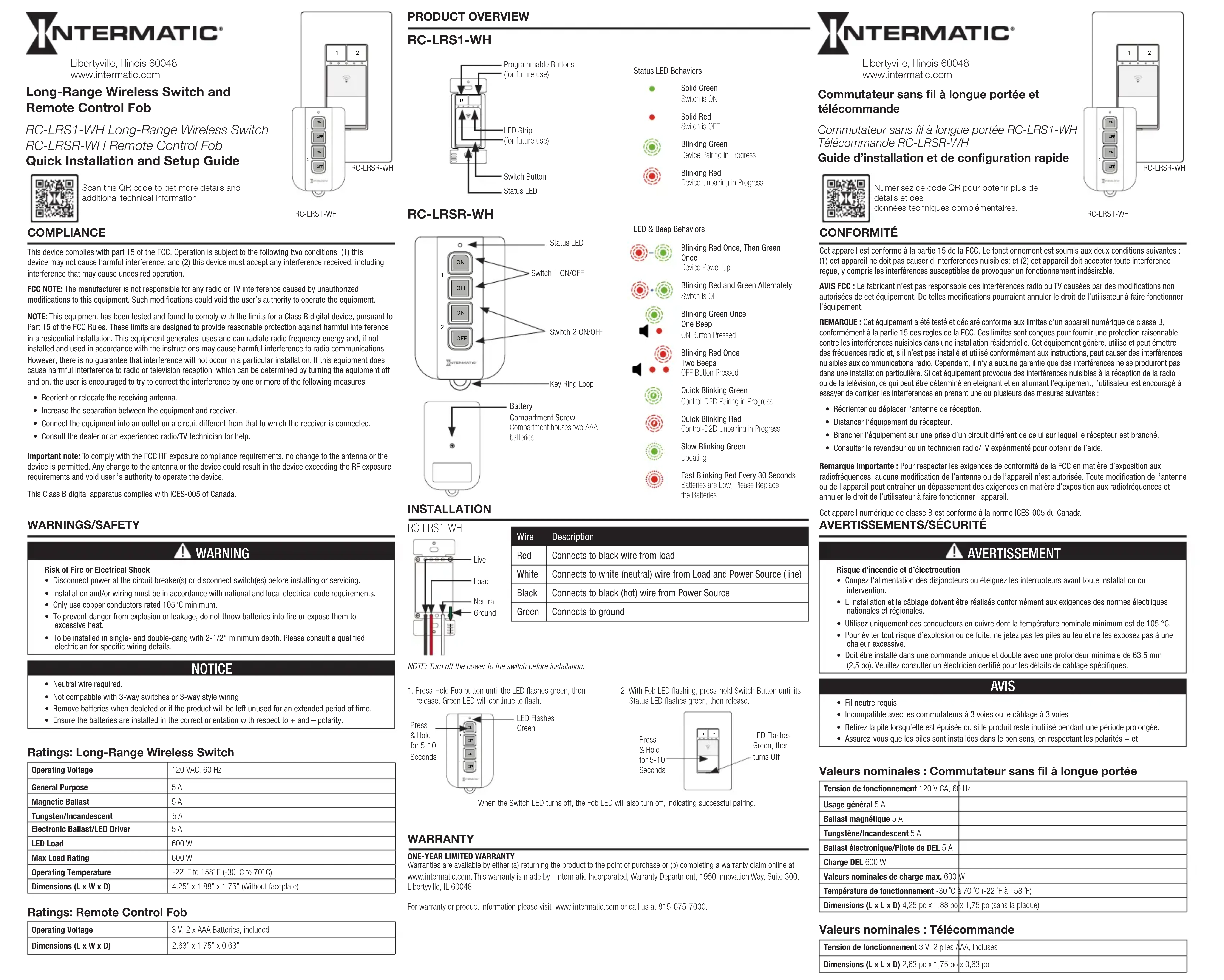

MODE D'EMPLOI RCLRSRWH INTERMATIC

Commutateur sans fil à longue portée et

télécommande

Commutateur sans fil à longue portée RC-LRS1-WH Télécommande RC-LRSR-WH

Guide d'installation et de configuration rapide

Numérisez ce code QR pour obtenir plus de

details et des

données techniques complémentaires

RC-LRS1-WH

CONFORMITÉ

Cet appareil est conforme à la partie 15 de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles; et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

AVIS FCC : Le fabricant n'est pas responsable des interférences radio ou TV causées par des modifications non autorisées de cet équipement. De telles modifications pourraient annuler le droit de l'utilisateur à faire fonctionner l'équipement.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une production raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Distancer l'équipement du récepteur.
• Brancher l'équipement sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Remarque importante : Pour respecter les exigences de conformité de la FCC en matière d'exposition aux radiofréquences, aucune modification de l'antenne ou de l'appareil n'est autorisée. Toute modification de l'antenne ou de l'appareil peut entraîner un dépassement des exigences en matière d'exposition aux radiofréquences et annuler le droit de l'utilisateur à faire fonctionner l'appareil.

Cet appareil numérique de classe B est conforme à la norme ICES-005 du Canada.

AVERTISSEMENTS/SÉCURITÉ

AVERTISSEMENT

Risque d'incendie et d'électrocution

• Coupez l'alimentation des disjoncteurs ou éteignez les interrupteurs avant toute installation ou
  intervention.
• L'installation et le câblage doivent être réalisés conformément aux exigences des normes électriques
  nationales et regionales.
• Utilisez uniquement des conducteurs en cuivre dont la température nominale minimum est de 105 °C.
• Pour éviter tout risque d'explosion ou de fuite, ne jetez pas les piles au feu et ne les exposez pas à une chaleur avoccive.
• Doit être installé dans une commande unique et double avec une profondeur minimale de 63,5 mm
  (2,5 po). Veuillez consulter un électricien certifié pour les détails de câblage spécifiques.

AVIS

• Fil neutre requis
• Incompatible avec les commutateurs à 3 voies ou le câblage à 3 voies
• Retirez la pile lorsqu'elle est épuisée ou si le produit reste inutilisé pendant une période prolongée.
• Assurez-vous que les piles sont installées dans le bon sens, en respectant les polarités + et -

Valeurs nominales : Commutateur sans fil à longue portée

Tension de fonctionnement 120 V CA, 60 Hz
Usage général 5 A
Ballast magnétique 5 A
Tungstène/Incandescent 5 A
Ballast électronique/Pilote de DEL 5 A
Charge DEL 600 W
Valeurs nominales de charge max. 600 W
Température de fonctionnement -30 °C à 70 °C (-22 °F à 158 °F)
Dimensions (L x L x D) 4,25 po x 1,88 po x 1,75 po (sans la plaque)

Valeurs nominales : Télécommande

Tension de fonctionnement 3 V, 2 piles AAA, incluses

Dimensions (L x L x D) 2,63 po x 1,75 po x 0,63 po

APERÇU DU PRODUIT

Voyants d'état 1 ON/OFF OFF 2 ON/OFF Commutateur 1 ON/OFF (Marche/Arrêt) Commutateur 2 ON/OFF (Marche/Arrêt) Anneau pour porte-clés Pile Vis de compartiment Le compartiment contient deux piles AAA

Fonctionnement des voyants d'état
- Vert continu
L'interrupteur est sur ON (Marche)
Bouge continu
L'interrupteur est sur OFF (Arrêt)

vert clignotant Appariement des appareils en cours

Rouge clignetant

Desappallement des appareils en cours
Comportement des voyants et des bips
Clignotement rouge une fois, puis
- vert une fois
Mise sous tension de l'appareil
Clignotement du rouge et du vert en
alternance
L'interrupteur est sur OFF (A) et

Vert clignotant une fois

Un bip

Boulon ON (Marche) actionne

Clignotement rouge une fois

Deux bips

Bouton OFF (Arrêt) enfoncé

Clignotement rapide du vert

Appariement des commandes-D2D

en cours

Clignotement rapide rouge

Décarrariement dos commandes. D2D

en cours

Clignotement lent v Miss à jour en revu

Clignotement rapide en rouge toutes

les 30 secondes

Les ples sont épuisees, veuillez les
remplacer

NTERMATIC®

Libertyville, Illinois 60048

www.intermatic.com
