MODE D'EMPLOI KLV-30MR1 SONY

03FR02BAS.fm Page 3 Thursday, January 16, 2003 7:10 PM Introduction Nous vous remercions d’avoir fait l’acquisition de ce téléviseur couleur LCD de Sony. Avant d’utiliser le téléviseur, lisez attentivement ce manuel et conservez-le pour vous y référer ensuite. Symboles utilisés dans ce manuel : .........Remarques importantes. .........Information concernant la fonction. 1,2 ...........Instructions à suivre.

• Les touches noires de la télécommande indiquent sur quelles touches appuyer pour exécuter les diverses instructions
• Résultat des instructions. Table des matières Consignes de sécurité Consignes de sécurité p. 5
• Précautions p. 11
• Description générale Vérification des accessoires fournis p. 13
• Présentation générale du panneau du téléviseur à écran p. 14
• Description générale de l’unité de réception p. 15
• Description générale des touches de la télécommande p. 16
• Installation Insertion des piles dans la télécommande p. 18
• Branchement de l’ écran à l’unité de réception p. 19
• Rangement des câbles dans le support d’écran p. 21
• Branchement de l’antenne et du magnétoscope p. 22
• Première mise en service Mise sous tension et mémorisation automatique des chaînes du téléviseur p. 23
• Système des menus Introduction au Système des menus et son utilisation p. 26
• Contrôle de l’image p. 26
• Contrôle du son p. 28
• Commande écran p. 30
• Fonctions p. 33
• Réglage p. 36
• Temporisation p. 40
• Statut téléviseur (Coordonnées de l’appareil) p. 43

Voir page suivante, SVP ... Table des matières

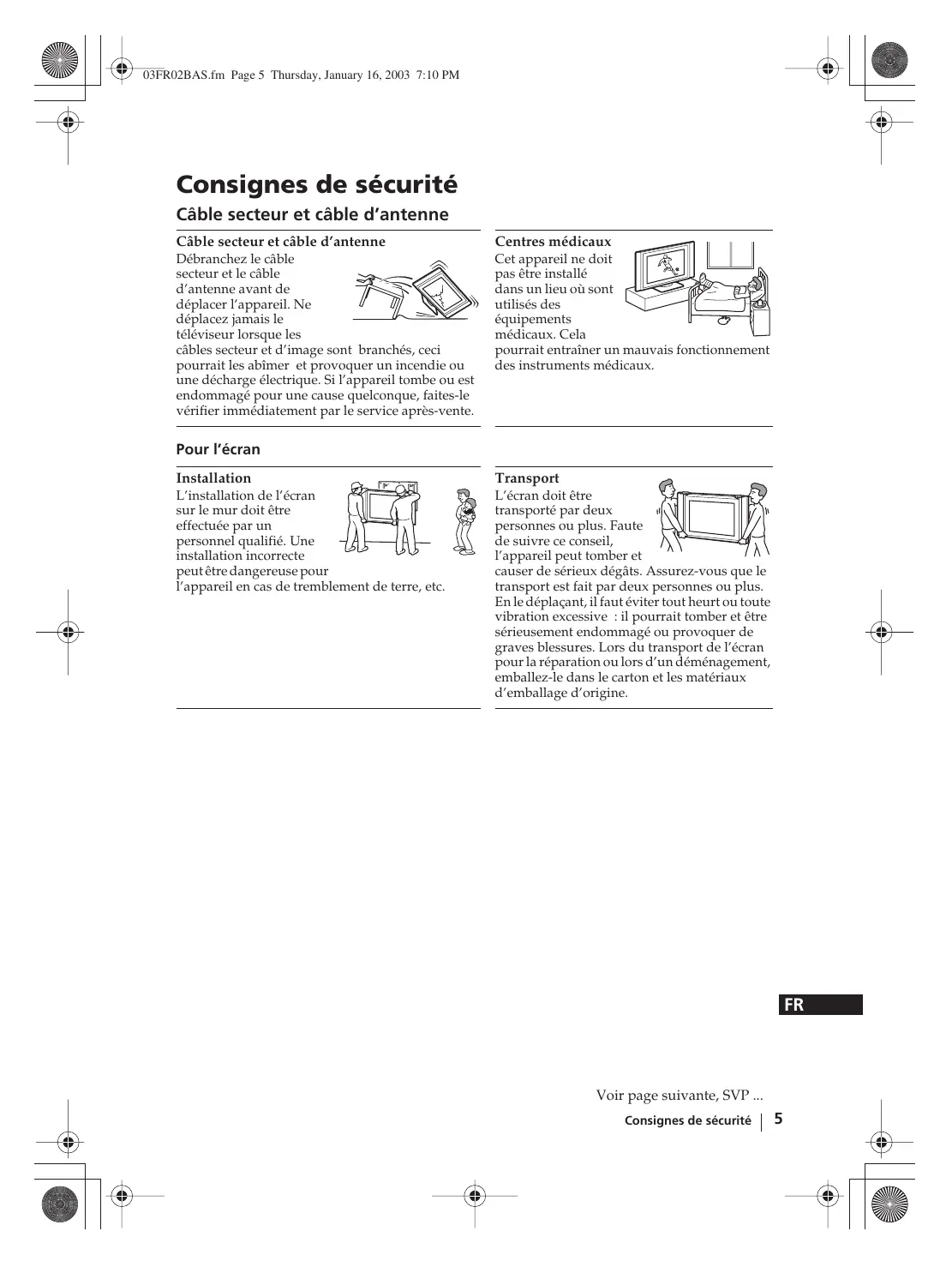

Table des matières 03FR02BAS.fm Page 5 Thursday, January 16, 2003 7:10 PM Consignes de sécurité Câble secteur et câble d’antenne Câble secteur et câble d’antenne Centres médicaux Débranchez le câble secteur et le câble d’antenne avant de déplacer l’appareil. Ne déplacez jamais le téléviseur lorsque les câbles secteur et d’image sont branchés, ceci pourrait les abîmer et provoquer un incendie ou une décharge électrique. Si l’appareil tombe ou est endommagé pour une cause quelconque, faites-le vérifier immédiatement par le service après-vente. Cet appareil ne doit pas être installé dans un lieu où sont utilisés des équipements médicaux. Cela pourrait entraîner un mauvais fonctionnement des instruments médicaux. Pour l’écran Installation Transport L’installation de l’écran sur le mur doit être effectuée par un personnel qualifié. Une installation incorrecte peut être dangereuse pour l’appareil en cas de tremblement de terre, etc. L’écran doit être transporté par deux personnes ou plus. Faute de suivre ce conseil, l’appareil peut tomber et causer de sérieux dégâts. Assurez-vous que le transport est fait par deux personnes ou plus. En le déplaçant, il faut éviter tout heurt ou toute vibration excessive : il pourrait tomber et être sérieusement endommagé ou provoquer de graves blessures. Lors du transport de l’écran pour la réparation ou lors d’un déménagement, emballez-le dans le carton et les matériaux d’emballage d’origine.

Voir page suivante, SVP ... Consignes de sécurité

03FR02BAS.fm Page 6 Thursday, January 16, 2003 7:10 PM Installation et transport Aération N’obstruez jamais les orifices d’aération du téléviseur. Cela pourrait entraîner une surchauffe et provoquer un incendie. Si l’appareil ne dispose pas d’une bonne aération, il peut accumuler poussière et saleté. Pour une bonne aération, appliquez les conseils suivants :

• Ne placez pas l’appareil vers l’arrière ou sur le côté.
• N’installez pas l’appareil inversé ou à l’envers.
• Ne posez pas l’appareil sur un tapis ni sur le lit.
• Ne couvrez pas l’appareil avec des tissus tels que rideaux, pas plus qu’avec des journaux, etc. Utilisation en extérieur N’installez pas l’appareil à l’extérieur. Son exposition à la pluie ou à l’humidité pourrait provoquer un incendie ou une décharge électrique. S’il reçoit directement les rayons solaires, l’appareil peut chauffer excessivement et être endommagé. Véhicules et plafonds Bateau ou voilier N’installez pas l’appareil dans un véhicule et ne le suspendez pas non plus au plafond. Les secousses du véhicule pourraient le faire tomber et provoquer des blessures. N’installez pas l’appareil sur un bateau ni sur un voilier. S’il est exposé à recevoir de l’eau de mer, un incendie peut se déclarer ou l’appareil peut être endommagé. Eau et humidité N’utilisez pas ce téléviseur près d’une source d’eau - par ex. près d’une baignoire ou d’une douche. Ne pas non plus exposer l’appareil à la pluie, à l’humidité ou à la fumée. Cela pourrait provoquer un incendie ou une décharge électrique. Ne pas utiliser le téléviseur dans un endroit où des insectes pourraient entrer. Pour l’écran

Accessoires en option Chutes Si vous installez l’écran en utilisant un pied ou un support pour l’accrocher au mur, appliquez les conseils suivants, faute de quoi l’appareil pourrait tomber et provoquer de graves blessures.

• En installant l’appareil, vérifiez que vous suivez bien les instructions de montage fournies avec le pied.
• Vérifiez que les supports du pied sont fixés correctement. Placez le téléviseur à écran sur un pied sûr et stable. Ne suspendez rien sur l’écran. L’appareil peut tomber du pied ou du support du mur et provoquer des dégâts ou de graves blessures. Ne pas laisser les enfants monter sur l’écran. Consignes de sécurité 03FR02BAS.fm Page 7 Thursday, January 16, 2003 7:10 PM Sources d’alimentation Surcharge Cet appareil est conçu pour fonctionner sur une alimentation de 220-240

V. Prenez soin de ne pas

brancher un trop grand nombre d’appareils sur la même prise de courant, ce qui pourrait provoquer un incendie ou une décharge électrique. Protection du câble électrique Débranchez le câble secteur en tirant directement sur la fiche. Ne tirez jamais sur le câble. Prise de courant Câblage Pour la prise de courant, n’utilisez pas une simple prise de mauvaise qualité. Insérez la fiche bipolaire à fond dans la prise. Si elle est lâche, des étincelles peuvent se produire et provoquer un incendie. Prenez contact avec votre électricien pour remplacer cette prise par une prise plus adéquate. Débranchez le câble secteur lorsque vous installez des câbles. Pour votre propre sécurité, assurez-vous que le câble secteur est débranché lorsque vous réaliserez des connexions. Humidité Nettoyage Ne touchez pas le câble électrique avec les mains humides. Si vous branchez ou débranchez le câble secteur avec les mains humides, vous risquez de recevoir une décharge électrique. Nettoyez régulièrement la fiche du câble secteur. Si la fiche accumule de la poussière et reçoit de l’humidité, l’isolation peut se détériorer et un incendie se déclencher. Débranchez la fiche et nettoyez-la périodiquement. Orages et appareil électrique Pour votre sécurité ne touchez aucune des parties du téléviseur, pas plus que le câble secteur ou le câble de l’antenne pendant les orages.

Voir page suivante, SVP ... Consignes de sécurité

03FR02BAS.fm Page 8 Thursday, January 16, 2003 7:10 PM Utilisation Panne qui exige le recours à un service Orifices d’aération Si la surface de l’écran se fendille ou se brise, ne touchez pas l’appareil avant d’avoir débranché le câble secteur. Faute de quoi, vous pourriez recevoir une décharge électrique. N’introduisez jamais rien dans les orifices d’aération. Si un objet métallique ou un produit inflammable pénétrait dans les rainures, cela pourrait provoquer un incendie ou une décharge électrique. Entretien Humidité et combustion N’ouvrez ni le capot ni le boîtier arrière de l’appareil. Contactez toujours le service après-vente en cas de problème.

• Ne mouillez pas l’appareil. Ne renversez pas de liquide dessus. Si un objet liquide ou solide tombe sur l’appareil, ne mettez pas l’appareil sous tension. Ceci risquerait de provoquer un choc électrique ou d’endommager l’appareil. Contactez un technicien qualifié pour une vérification immédiate.
• Pour ne pas risquer un incendie, éloignez du téléviseur tout objet inflammable ou lumière incandescente (par exemple des bougies). Pour l’unité de réception

Pose d’objets Liquides Ne rien poser de lourd sur l’unité de réception, cela pourrait l’abîmer. Ne placez aucun objet contenant un liquide sur l’unité de réception. Ceci pourrait provoquer une décharge électrique ou endommager l’unité. Consignes de sécurité 03FR02BAS.fm Page 9 Thursday, January 16, 2003 7:10 PM Informations complémentaires concernant la sécurité Décharge électrique Morceaux cassés Ne pas toucher l’appareil avec les mains mouillées; cela pourrait provoquer une décharge électrique ou endommager l’appareil. Ne jetez aucun objet contre l’appareil. Un impact peut faire éclater l’écran en verre et les morceaux peuvent provoquer de graves blessures. Situation exposée Huiles Ne pas installer l’écran dans des lieux en saillie. Si vous placez l’appareil dans des lieux tels que décrits ci-dessous, cela peut provoquer des blessures :

• N’installez pas l’appareil dans des lieux où il est en position avancée, comme par exemple sur des colonnes.
• Ne placez pas l’appareil dans un lieu où l’on puisse se cogner la tête. Ne pas installer cet appareil dans des restaurants qui utilisent de l’huile. La poussière imprégnée d’huile peut s’introduire dans l’appareil et l’endommager. Pose Rouille Ne placez pas l’appareil dans des endroits chaux, humides ou excessivement poussiéreux. N’installez pas l’appareil dans un endroit soumis à des vibrations mécaniques. Si vous utilisez cet appareil au bord de la mer, la salinité peut faire rouiller les parties métalliques et causer des dégâts internes ou provoquer un incendie. Elle peut aussi raccourcir la durée de vie utile de l’appareil. Si l’appareil doit être soumis à l’une de ces conditions, il convient de prendre des mesures qui réduiront l’humidité et la température du lieu dans lequel il est placé. Accessoires Emplacement conseillé pour l’unité de réception Protégez l’écran contre une éventuelle chute. S’il n’est pas bien fixé, il peut tomber et provoquer des blessures. Prenez des précautions contre cette éventualité en utilisant un pied ou d’autres supports sur le sol ou sur le mur, comme spécifié dans les instructions fournies avec ces mêmes supports. Installez l’unité de réception sur une surface stable et plane. Dans le cas contraire, il pourrait tomber et provoquer des blessures. Utilisez un support Sony (en option), qui offre la solidité désirée. Poids Nettoyage Ne montez pas sur l’unité de réception. Elle peut s’écraser ou se briser et provoquer des blessures. Faites particulièrement attention avec les jeunes enfants. Débranchez l’appareil du secteur avant de nettoyer l’appareil. S’il est branché, vous pouvez recevoir une décharge électrique. Destruction de l’écran
• Ne vous débarrassez pas de l’écran avec les ordures ménagères.
• L’afficheur contient une petite quantité de cristaux liquides et de mercure. Le tube fluorescent utilisé dans cet écran contient également du mercure. Respectez les réglementations locales en vigueur pour vous défaire de cet équipement.

Voir page suivante, SVP ... Consignes de sécurité

• Bien que l’écran LCD soit le fruit d’une technologie de pointe et que 99,99 % ou plus de ses pixels sont efficaces, des points noirs ou des points lumineux (rouges, bleus ou verts) peuvent apparaître en permanence sur l’écran LCD. Ceci est une propriété structurelle du panneau LCD et ne constitue pas un problème de fonctionnement.
• Ne pas exposer la surface de l’écran LCD à la lumière directe du soleil. Cela pourrait endommager la surface de l’écran.
• Ne pas appuyer sur le filtre avant, ne pas l’égratigner pas et ne pas placer d’objets sur l’appareil. L’image pourrait être instable ou le panneau LCD être endommagé.
• Si cet appareil est utilisé dans un environnement froid, l’image peut apparaître sale ou sombre. Ceci n’est pas le signe d’un problème de fonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.
• Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d’un certain temps.
• L’écran et le boîtier se réchauffent lorsque cet appareil est en cours d’utilisation. Il ne s’agit pas d’un problème de fonctionnement. Lampe fluorescente Cet appareil utilise une lampe fluorescente spéciale comme source lumineuse. Si l’image à l’écran devient sombre, tremblote ou ne s’affiche pas, la lampe fluorescente est usée et doit être remplacée. Pour le remplacement de la lampe fluorescente, contactez un technicien de service après-vente qualifié. Nettoyage de la surface de l’écran La surface de l’écran est recouverte d’un enduit spécial destiné à prévenir l’éblouissement par des reflets lumineux. Veillez à respecter les précautions suivantes pour éviter d’endommager le fini.
• Pour ôter la poussière de la surface de l’écran, utilisez le chiffon doux fourni. En cas de poussière persistante, utilisez ce chiffon doux légèrement imprégné de détergent doux. Vous pouvez laver et réutiliser ce chiffon de nettoyage.
• N’utilisez pas de tampons abrasifs, de nettoyant basique ou acide, de poudre à récurer ou de solvant puissant tel que de l’alcool, du benzène ou un diluant. Ventilateur Cet écran est équipé d’un ventilateur pour éviter les surchauffes. Notez qu’en fonction de l’emplacement d’installation de l’écran, le bruit émis par le ventilateur peut être audible.

Consignes de sécurité Câble secteur et câble d’antenne ou câble optique Un câble secteur ou le câble d’antenne ou câble optique endommagé peut être la cause d’un incendie ou d’une décharge électrique.

• N’exercez pas de pression, ne doublez ni ne tordez excessivement le câble. Les filaments internes pourraient rester à découvert et se casser, ce qui entraînerait un court-circuit avec incendie ou une décharge électrique.
• Ne changez ni n’abîmez le câble secteur ou le câble d’antenne ou optique.
• Ne posez rien de lourd sur le câble secteur ou le câble d’antenne ou optique. Ne donnez pas de secousse sur le câble secteur ni sur le câble d’antenne ou optique.
• Le câble secteur ou le câble d’antenne ou optique doivent être éloignés de toute source de chaleur.
• Débranchez toujours le câble secteur par la fiche d’alimentation. Suivez les instructions de fonctionnement lorsque vous débranchez le câble d’antenne ou câble optique. Si le câble secteur ou le câble d’antenne ou câble optique est détérioré, ne l’utilisez pas et demandez à votre fournisseur ou au service technique Sony de le changer. Hors d’usage Pour des raisons environnementales et de sécurité, il est recommandé de ne pas laisser le téléviseur en mode veille lorsque vous ne l’utilisez pas. Débranchez-le de la prise de courant. Câbles Faites attention de ne pas vous prendre les pieds dans le câble. Cela pourrait endommager l’appareil. Installation N’installez pas les équipements en option trop près de l’écran. Placez-les à 30 cm au moins de l’écran. Installer un magnétoscope en face ou à droite de l’écran peut entraîner une distorsion de l’image. Surface chaude Ne touchez pas la surface de l’appareil; elle reste chaude pendant un certain temps après avoir éteint. 03FR02BAS.fm Page 11 Thursday, January 16, 2003 7:10 PM Précautions Regardez la télévision sans vous fatiguer la vue
• Pour regarder la télévision confortablement, il est conseillé de se trouver à une distance du téléviseur égale entre quatre et sept fois la diagonale de l’écran.
• Voir la télévision dans une pièce modérément éclairée ou peu éclairée soumet vos yeux à un effort. Et fixer l’écran pendant de longs moments suppose aussi une fatigue pour les yeux. Installer le téléviseur Installation de l’écran Utilisez le support mural ou les pieds qui sont spécifiés. Installation de l’unité de réception Laissez un espace suffisant entre le ventilateur d’extraction situé derrière l’unité et le mur.
• Ne placez pas l’écran dans des lieux sujets à des températures extrêmes, par ex. directement à la lumière du soleil ou près d’un radiateur ou d’une bouche d’air chaud. Si l’appareil est exposé à de fortes températures, il peut chauffer excessivement et ceci peut entraîner des déformations des pièces moulées ou un mauvais fonctionnement.
• Après avoir déplacé l’écran d’un lieu froid à un lieu chaud ou si la température de la pièce a brusquement changé, les images peuvent apparaître troubles ou les couleurs fades par endroits. Ceci est dû à la condensation de l’humidité qui s’est produite sur les miroirs ou les lentilles qui se trouvent à l’intérieur de l’écran. Laissez le temps à l’humidité de s’évaporer avant d’utiliser à nouveau l’appareil.
• Pour obtenir une image nette, n’exposez pas directement l’écran à une lumière intense ou à la lumière du soleil. Si possible, utilisez une source de lumière dirigée du plafond vers le bas.
• Le téléviseur n’est pas débranché lorsque l’interrupteur est sur la position “Arrêt”. Pour déconnecter totalement l’appareil, retirez la prise de courant. Réglage du volume
• Maintenez un volume sonore qui ne gêne pas vos voisins. Le son se transmet très facilement pendant la nuit; nous vous conseillons donc de fermer les fenêtres ou d’utiliser un casque.
• Si vous utilisez un casque, réglez le volume de façon à éviter un volume sonore excessif qui pourrait abîmer les tympans. Image En cas d’utilisation continue de ce téléviseur en format 4 :3, la zone d’écran en 4 :3 peut devenir sombre lorsqu’on passe au format 16 :9. Pour éviter ce problème, utilisez le mode d’image “Large+”. Utilisation de la télécommande
• Utilisez la télécommande avec soin. Ne la faites pas tomber, ne lui marchez pas dessus et ne faites tomber aucun liquide dessus.
• Ne placez pas votre télécommande près d’une source de chaleur ou dans un lieu recevant directement la lumière du soleil, pas plus que dans une pièce humide. Traitement et nettoyage de la surface de l’écran du téléviseur. Pour éviter que l’écran ne s’abîme, appliquez les conseils ci-dessous. N’exercez pas de pression et ne rayez pas l’écran avec des objets durs, ne lancez rien contre lui. Cela pourrait l’endommager.
• Assurez-vous que le câble secteur connecté à l’unité de réception est débranché avant de nettoyer l’écran.
• Ne touchez pas la surface de l’écran après qu’il ait fonctionné pendant un certain temps : le panneau sera chaud.
• Nous vous conseillons d’éviter le plus possible de toucher la surface de l’écran.
• Nettoyez l’écran avec un chiffon doux.
• N’utilisez aucun type d’éponge abrasive, de dégraissant pour la poussière ni de solvant comme l’alcool ou l’essence. Ce type de contact peut endommager la surface de l’écran.

Voir page suivante, SVP ... Consignes de sécurité

03FR02BAS.fm Page 12 Thursday, January 16, 2003 7:10 PM Nettoyage du boîtier

• Assurez-vous que le câble secteur connecté à l’unité de réception est bien débranché avant de procéder au nettoyage.
• Nettoyez le boîtier avec un chiffon doux.
• Pensez toujours que certains des éléments de l’appareil peuvent être endommagés ou que le revêtement antireflet de l’écran peut se dégrader si le téléviseur est exposé à l’action de solvants volatiles comme : alcool, diluants, essence ou insecticides, ou encore s’ils sont soumis à un contact prolongé avec des objets en caoutchouc ou en vinyle.
• Avec le temps, les ouvertures d’aération peuvent se remplir de poussière. Ce dépôt peut diminuer la capacité de refroidissement du ventilateur incorporé à l’appareil. Pour prévenir cet effet, nous vous conseillons d’éliminer la poussière périodiquement (une fois par mois) à l’aide d’un aspirateur.

Consignes de sécurité 03FR02BAS.fm Page 13 Thursday, January 16, 2003 7:10 PM Vérification des accessoires fournis Une télécommande (RM-972) : Deux batteries de dimension AAA (Référence R03) : Un câble coaxial : Une souris AV : Un câble connexion : N’ôtez pas les noyaux de ferrite. Deux câbles CA (Type C-4) : Deux câbles CA (Type BF) : Deux câbles CA (Type C-5) : N’ôtez pas les noyaux de ferrite. Utilisez ces câbles secteur (avec prise de terre) pour le téléviseur (partout sauf dans le Royaume-Uni ou en Suisse). N’ôtez pas les noyaux de ferrite.

• N’utilisez ces câbles secteur (avec prise de terre) que dans le Royaume-Uni.
• Pour utiliser ces câbles secteur, se reporter à

USAGERS DU ROYAUME-UNI”, page 2 GB .

• Suivant le pays, il se peut que ces câbles secteur ne soient pas fournis. N’ôtez pas les noyaux de ferrite.
• N’utilisez ces câbles secteur (avec prise de terre) qu’en Suisse.
• Suivant le pays, il se peut que ce câble secteur ne soit pas fourni.

Description générale

03FR02BAS.fm Page 14 Thursday, January 16, 2003 7:10 PM Présentation générale du panneau du téléviseur à écran Capteur de la télécommande Voyant POWER/STANDBY Voyant du PROGRAMMATEUR TEMPORISATION Voyant de SUPPRESSION

PICTURE OFF TIMER POWER/STANDBY Voyant Les voyants ci-dessous mentionnés se trouvent sur le panneau de l’écran et sur l’unité de réception. Voyant POWER/STANDBY Il est éclairé en vert lorsque le téléviseur est allumé. En mode veille, il passe au rouge. En mode d’ordinateur personnel avec économie d’énergie*, il est jaune. Voyant du PROGRAMMATEUR TEMPORISATION Lorsqu’il est éclairé, cela indique que l’un des programmateurs est allumé. Lorsque le programmateur est réglé et que le téléviseur est en mode veille, le voyant est jaune. Lorsque l’un des programmateurs Arrêt est réglé, le voyant est rouge. Pour de plus amples détails sur les programmateurs, consultez le chapitre “ Temporisation“ page 40. Voyant de SUPPRESSION DE L’IMAGE Il s’éclaire lorsqu’on appuie sur la touche (suppression de l’image) de la télécommande pour supprimer l’image. Seule l’image est supprimée, le son reste.

• Si le téléviseur est connecté à un ordinateur personnel ou à l’équipement graphique d’un magnétoscope à système DPMS (Display Power Management System – Système de gestion de consommation de l’image), l’appareil réduira automatiquement la consommation d’énergie (position d’ordinateur en économie d’énergie). Si vous connectez un ordinateur personnel à l’entrée PC, la fonction “Arrêt auto” ne peut pas être activée. Après un certain temps passé sans recevoir de signal d’un ordinateur, le téléviseur bascule sur la position d’ordinateur personnel avec économie d’énergie et non pas sur celle de mise en veille.

Description générale 03FR02BAS.fm Page 15 Thursday, January 16, 2003 7:10 PM Description générale de l’unité de réception Voyant de marche / mise en veille (Standby) Voyant du programmateur (Temporisation) Interrupteur marche / arrêt PROG + / - Touche de sélection des chaînes suivantes ou précédentes Encoche destinée au “Memory Stick” Lampe d’accès du “Memory Stick” 2 Touche du réglage son + / - PROG Touche de sélection des appareils connectés PROG Touche de mode TV PROG

Connecteurs frontaux*

MEMORY STICK MENU Voyant de sélecteur des entrées des équipements Pour voir l’image de l’appareil connecté, appuyez à plusieurs reprises sur la touche jusqu’à ce que le voyant d’entrée correspondant s’éclaire. Pour de plus amples détails, consultez le chapitre “Utilisation des équipements en option” page 64. Voyant de mode TV Voyant de connecteur d’entrée 1 2 Voyant de connecteur d’entrée 2 3 Voyant de connecteur d’entrée 3 4 Voyant de connecteur d’entrée 4 5 Voyant de connecteur d’entrée 5 6 Voyant de connecteur d’entrée 6 Voyant d’ordinateur personnel MEMORY Voyant du Memory Stick Touche du menu

• Pour de plus amples détails concernant les connecteurs d’entrée frontaux, consultez le chapitre “Connexion des équipements en option”, page 60.

STICK Description générale

Touches Description 1 Eteindre Appuyez sur cette touche pour éteindre temporairement temporairement le téléviseur (les voyants le téléviseur : de marche / mise en veille (standby) du téléviseur et de l’unité de réception, s’allumeront en rouge) . Appuyez à nouveau pour allumer le téléviseur à partir du mode veille (standby). Pour une meilleure économie d’énergie, il est conseillé d’éteindre complètement le téléviseur lorsqu’on ne l’utilise pas. En l’absence de signal d’antenne, si l’on n’appuie sur aucune touche, le téléviseur passera automatiquement en mode veille (standby) (Arrêt auto, page 42).

2 Marche/arrêt du Appuyez sur cette touche pour allumer ou PROG magnétoscope ou du DVD : 3 Sélecteur MENU Appareil : 4 Pour obtenir l’écran d’affichage du Memory Stick : 5 Sélection des chaînes : éteindre le magnétoscope ou le DVD. Appuyez à plusieurs reprises sur cette touche jusqu’à ce qu’apparaisse sur l’écran le symbole de la source de connecteur d’entrée recherchée. Appuyez sur cette touche pour voir l’écran d’affichage du Memory Stick. Pour de plus amples détails, consultez le chapitre “Utilisation de la fonction “Memory Stick””, page 51. Appuyez sur cette touche pour sélectionner les chaînes. Pour des numéros de chaîne à deux chiffres, introduisez le second chiffre en moins de 2,5 secondes. Touches Description 6 a) Si le Sélecteur Appareil est sur la position TV : Appuyez sur cette touche pour visualiser la dernière chaîne sélectionnée (active pendant 5 secondes au moins). b) Si le Sélecteur Appareil est sur la position VCR (magnétoscope) : Pour un magnétoscope Sony dont les numéros de chaînes sont à deux chiffres, par ex. 23, appuyez d’abord sur la touche -/- - et ensuite sur les chiffres 2 et 3. 7 a) Si le Sélecteur d’Appareil Appuyez sur cette touche pour enregistrer des programmes. est sur la position VCR (magnétoscope) ou DVD : b) Si le Sélecteur d’Appareil Appuyez sur cette touche pour rétablir les réglages d’usine de est sur la position TV : l’image et de son. Vous re-initialiserez l’appareil comme s’il s’agissait de sa première mise en marche. 8 Suppression de l’image : Appuyez sur cette touche pour supprimer l’image. Vous ne supprimez que l’image, le son reste activé. Appuyez à nouveau sur la touche pour retrouver l’image. 9 Visualisation de l’horloge : Appuyez sur cette touche pour que l’horloge apparaisse sur l’écran. Appuyez à nouveau pour l’effacer l’image. L’image de l’horloge disparaît automatiquement 5 minutes après avoir été activée.

Description générale 03FR02BAS.fm Page 17 Thursday, January 16, 2003 7:10 PM Touches Description 0 Cette touche fonctionne en mode Télétexte et est utilisée aussi pour programmer la télécommande dans le fonctionnement du magnétoscope et du DVD. qa Sélection du format de l’écran Appuyez à plusieurs reprises sur cette touche pour modifier le format de l’écran. Pour de plus amples détails, consultez le chapitre “Commande écran”, page 30. qs Sélection des chaînes : Appuyez sur ces touches pour sélectionner la chaîne suivante ou la chaîne précédente. qd Activation du Système des Appuyez sur cette touche pour que le menu apparaisse sur l’écran. Appuyez à nouveau pour le désactiver. menus : qf Réglage du volume du Appuyez sur ces touches pour régler le volume du téléviseur. téléviseur : qg Sélection d’effet de son : Appuyez à plusieurs reprises sur cette touche pour modifier l’effet de son. qh Sélection du mode d’image : Appuyez à plusieurs reprises sur cette touche pour modifier le mode d’image. qj Joystick a) Si le Sélecteur Appareil est sur la position TV : Lorsque MENU est activé, utilisez ces touches pour vous déplacer dans le système des menus. Pour de plus amples détails, consultez le chapitre “Introduction au Système des menus et son utilisation” , page 26. Lorsque MENU est désactivé, appuyez sur la touche OK pour voir la liste générale des chaînes mémorisées. Puis appuyez sur les pour sélectionner la chaîne recherchée et ensuite touches sur pour voir la chaîne sélectionnée. b) Si le Sélecteur Appareil est Utilisez ces touches pour contrôler les principales fonctions du magnétoscope ou du DVD. sur la position VCR (magnétoscope) ou DVD : qk NexTView: Reportez-vous au chapitre “NexTView”, page 57. ql Sélection du Télétexte : Appuyez sur cette touche pour activer le Télétexte. w; Sélecteur Appareil : Avec cette télécommande, vous pouvez non seulement contrôler le téléviseur, mais aussi les principales fonctions de votre magnétoscope ou du DVD. Allumez l’appareil que vous désirez utiliser et ensuite, appuyez à plusieurs reprises sur cette touche pour sélectionner VCR (pour le magnétoscope), TV ou DVD. Sur la position sélectionnée, un voyant vert s’allumera pendant quelques instants. Synchroniser cette télécommande avec votre magnétoscope ou le DVD requiert une configuration préalable. Pour de plus amples détails, consultez le chapitre “Configuration de la télécommande pour un magnétoscope ou un DVD”, page 65. wa Visualisation de Appuyez sur cette touche pour présenter toutes les informations sur l’écran. Appuyez à nouveau pour les faire disparaître. l’information sur l’écran : ws Sélection du mode TV : Appuyez sur cette touche pour annuler le Télétexte ou le connecteur d’entrée audio/vidéo. wd Coupure du son : Appuyez sur cette touche pour couper le son du téléviseur. Appuyez à nouveau pour le récupérer.

Outre les fonctions de télévision, toutes les touches de couleur ainsi que les symboles en vert sont aussi utilisées pour les fonctions du Télétexte. Pour toute information complémentaire, consultez le chapitre “Télétexte”, page 56. Description générale

03FR02BAS.fm Page 18 Thursday, January 16, 2003 7:10 PM Insertion des piles dans la télécommande Vérifiez que les piles sont correctement placées. Respectez l’environnement : déposez les piles usagées dans les conteneurs prévus à cet effet.

Installation 03FR02BAS.fm Page 19 Thursday, January 16, 2003 7:10 PM Branchement de l’ écran à l’unité de réception

• Utilisez le câble de connexion fourni.
• Utilisez le câble secteur qui est fourni pour l’appareil de télévision (Type C-4, Type BF ou Type C-5, reportez-vous à la page 13). 1 Connectez à l’appareil, le câble de connexion écran et le câble secteur fournis pour le téléviseur. Serrez la vis lentement jusqu'à ce qu'elle soit bien en place. AC IN WHITE BLACK

Cordon d'alimentation secteur (fourni) Câble d'interface de l'écran (fourni) Après avoir effectué tous les branchements, raccordez l’appareil à une prise murale. Vers le récepteur. Ne branchez pas le câble secteur au réseau avant d’avoir réalisé toutes les connexions.

Voir page suivante, SVP ... Installation

03FR02BAS.fm Page 20 Thursday, January 16, 2003 7:10 PM 2 Installez l’écran en utilisant le support mural ou le pied spécifié. Avant d’installer l’écran, consultez les instructions d’installation qui sont jointes au support mural ou au pied. 3 Connectez le câble de connexion fourni à l’unité de réception.

MOUSE CENTRE SPEAKER IN 180W (6 ) MAX 03FR02BAS.fm Page 21 Thursday, January 16, 2003 7:10 PM Rangement des câbles dans le support d’écran Retirez le couvercle de câble du support d’écran pour y ranger le cordon d’alimentation et le câble d’interface d’écran. 1 Tirez le haut du couvercle de câble du support d’écran vers vous pour le débloquer. Arrière de l’écran Couvercle de câble 2 Détachez le couvercle de câble et retirez-le. 3 Rangez les câbles dans le support d’écran. Faites passer le câble par l’orifice central. Placez le couvercle de câble dans la rainure au bas du support, puis poussez-le pour le fermer. Le point d’embranchement des connecteurs noir et blanc du câble est épais et ils ne pourront pas passer sous le couvercle de câble. Disposez le point d’embranchement de manière à ce qu’il soit à l’extérieur et au-dessus du couvercle de câble. Point d’embranchement Rainure au bas du support

03FR02BAS.fm Page 22 Thursday, January 16, 2003 7:10 PM Branchement de l’antenne et du magnétoscope

• Utilisez le câble secteur fourni avec le téléviseur (Type C-4, Type BF ou Type C-5, reportez-vous à la page 13).
• Utilisez le câble coaxial fourni pour brancher l’antenne. Connexion d’une antenne

MOUSE CENTRE SPEAKER IN 180W (6 ) MAX Connectez le câble coaxial fourni. Connectez le câble secteur fourni (Câble coaxial C-4, Câble coaxial BF ou Câble coaxial C-5, avec prise de terre). Connexion d’un magnétoscope à une antenne

MOUSE CENTRE SPEAKER IN 180W (6 ) MAX Branchez le câble secteur fourni (Câble coaxial C-4, Câble coaxial BF ou Câble coaxial C-5 avec prise de terre). Le branchement par prise Péritel est optionnel. Pour toute information complémentaire concernant la connexion d’un magnétoscope, consultez “Connexion des équipements en option” , page 60. Ne branchez le câble secteur au réseau qu’après avoir complété toutes les connexions.

Installation 03FR02BAS.fm Page 23 Thursday, January 16, 2003 7:10 PM Mise sous tension et mémorisation automatique des chaînes du téléviseur La première fois que vous allumerez le téléviseur, une séquence de menus apparaîtra sur l’écran. Elle vous permettra de : 1) sélectionner la langue des écrans de menus, 2) sélectionner le pays dans lequel vous désirez utiliser l’appareil, 3) régler l’heure de l’horloge, 4) chercher et mémoriser automatiquement toutes les chaînes disponibles (émetteurs TV) et 5) modifier l’ordre dans lequel les chaînes (émetteurs TV) apparaissent sur l’écran. Cependant, si au bout d’un certain temps vous devez à nouveau modifier l’un de ces réglages, vous pourrez le faire en sélectionnant le menu approprié (Réglage)

1 Connectez l’écran et l’unité de réception au réseau (100 - 240 VCA; 50/60 Hz pourl’écran ; 220 – 240 VCA, 50 Hz pour l’unité de réception). PROG

MEMORY STICK PROG 2 Lorsque vous connectez le téléviseur pour la PROG première fois, celui-ci s’allume automatiquement. Si ce n’était pas le cas, appuyez sur la touche marche / arrêt située sur la partie frontale de votre téléviseur pour l’allumer.

MEMORY STICK PROG La première fois que vous allumerez le téléviseur, le menu Language (Langue) apparaîtra automatiquement sur l’écran. 3 Appuyez sur la touche

de la télécommande pour sélectionner la langue et appuyez ensuite sur la touche OK pour confirmer votre choix. A partir de ce moment, tous les menus apparaîtront dans la langue que vous aurez choisie. Language Select language English Nederlands Français Italiano Deutsch Türkçe Español Português Polski Slovensy Magyar

Voir page suivante, SVP ... Première mise en service

03FR02BAS.fm Page 24 Thursday, January 16, 2003 7:10 PM 4 Le menu Pays apparaît automatiquement sur l’écran. Appuyez sur la touche pour sélectionner le pays dans lequel vous désirez utiliser le téléviseur et appuyez ensuite sur la touche OK pour confirmer la sélection.

• Si le pays où vous allez utiliser le téléviseur ne figure pas sur la liste, sélectionnez “Arrêt” au lieu de sélectionner un pays.
• Lorsque vous modifiez la sélection d’un pays, vous devez toujours exécuter ensuite Régl. horloge (Réglage de l’horloge). Pays Sélection pays Arrêt United Kingdom Ireland Nederland België/Belgique Luxembourg France Italia Schweiz/Suisse/Svizzera Deutschland Österreich

5 Le menu Régl. horloge est affiché sur l’écran du téléviseur. a) Appuyez sur la touche pour régler l’heure et ensuite appuyez sur la touche b) Appuyez sur la touche pour régler les minutes et ensuite appuyez sur la touche c) Appuyez sur la touche pour régler les secondes et ensuite appuyez sur la touche OK du signal heure. L’horloge se met en marche. Régl. horloge 00 : 00 : 00 Lun

Si vous réglez l’horloge, vous devez toujours exécuter ensuite Mém. auto. 6 Le menu Mém. auto. est affiché sur l’écran du téléviseur. Appuyez sur la touche OK pour sélectionner Oui. Réglage des chaînes en automatique? Oui

Non 7 La recherche et la mémorisation automatique de toutes les chaînes (émetteurs TV) disponibles commencent. Ce processus peut demander quelques minutes. Soyez patient et n’appuyez sur aucune touche tant que durera le processus de mémorisation. Sinon le processus ne serait pas complet. Si le téléviseur n’a trouvé aucune chaîne pendant la mémorisation automatique, vous verrez apparaître sur l’écran un message vous demandant de brancher l’antenne. Branchez-la (se reporter à la page 22) et appuyez ensuite sur la touche OK. Le processus de mémorisation automatique reprendra. Lorsque toutes les chaînes disponibles ont été réglées et mémorisées, le menu Ordre des chaînes apparaît automatiquement sur l’écran. Il permet de modifier l’ordre d’apparition des chaînes sur l’écran.

Première mise en service Mém. auto. Chaîne : Norme : Canal :

C23 En recherche... Pas de chaîne trouvée. Merci de brancher l'antenne Confirmer

03FR02BAS.fm Page 25 Thursday, January 16, 2003 7:10 PM 8 Le menu Ordre des chaînes apparaît automatiquement sur l’écran.

Ordre des chaînes Sélect. chaîne Si vous désirez conserver l’ordre des chaînes (émetteurs TV) tel que vous l’avez mémorisé, passez directement à l’étape 9.

Si vous désirez modifier l’ordre des chaînes (émetteurs TV) : Le changement de l’emplacement d’une chaîne bouleversera l’ordre des chaînes suivantes. Il faut donc commencer cette réorganisation dans l’ordre croissant (ex : TF1 sur le numéro 1, France 2 sur le numéro 2, France 3 sur le numéro 3, etc...). a) Appuyez sur la touche pour sélectionner le numéro de la chaîne et le canal (émetteur TV) que vous désirez changer de place et appuyez ensuite sur la touche

Ordre des chaînes Sélect. chaîne

Quitter: MENU b) Appuyez sur la touche pour sélectionner le nouveau numéro de chaîne sous lequel vous désirez mémoriser le canal (émetteur TV) que vous avez choisi et appuyez ensuite sur la touche c) Reprenez B) a et B) b si vous désirez réorganiser d’autres chaînes de télévision. 9 Appuyez sur la touche MENU pour revenir à l’image télévisée. MENU Le téléviseur est prêt à fonctionner.

Première mise en service

03FR02BAS.fm Page 26 Thursday, January 16, 2003 7:10 PM Introduction au Système des menus et son utilisation Ce téléviseur utilise un système de menus sur écran pour vous guider dans les diverses opérations que vous effectuez. Utilisez les touches suivantes de la télécommande pour passer d’un menu à l’autre. 1 Appuyez sur la touche MENU pour présenter le premier niveau de menu sur écran. MENU 2 Pour actionner le menu, suivre les étapes suivantes :

• Pour obtenir le menu ou l’option désirée, appuyez sur la touche

• Pour entrer dans le menu ou l’option sélectionnée, appuyez sur la touche

• Pour revenir au menu ou à l’option précédente, appuyez sur la touche

• Pour modifier les réglages de l’option sélectionnée, appuyez sur la touche

• Pour confirmer et mémoriser votre sélection, appuyez sur la touche OK. 3 Appuyez sur la touche MENU pour revenir à l’image télévisée.

MENU Contrôle de l’image Contrôle de l'image Contrôle de l'image Mode : Studio Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU Mode

Mode : Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Image dynamique : Ton couleur : Correct.couleur : Correction Gamma : RàZ Sél: Régl: OK Studio

Auto Oui Froid Oui Haute Ret: Quitter: MENU Le menu “Contrôle de l’image” vous permet de modifier les réglages de l’image. Pour cela : Après avoir sélectionné l’option que vous désirez modifier, appuyez sur la touche puis appuyez à plusieurs reprises sur la touche

pour modifier le réglage. Ce menu vous permet aussi de modifier la qualité de l’image des modes “PC/Jeu” et “Personnel”, en fonction du type de chaîne que vous êtes en train de regarder. Studio (pour régler le contraste et la netteté de l’image). Standard (pour une image adaptée aux conditions d’éclairage de la pièce). Cinéma (pour une image mettant les détails en valeur). PC/Jeu (pour des images provenant d’un ordinateur personnel ou d’un jeu). Personnel (pour un réglage en fonction de vos préférences). 03FR02BAS.fm Page 27 Thursday, January 16, 2003 7:10 PM Contraste Luminosité Couleurs Appuyez sur la touche l’image. Appuyez sur la touche l’image.

pour réduire le contraste de

pour renforcer le contraste de Appuyez sur la touche sombre. Appuyez sur la touche lumineuse.

pour obtenir une image plus

pour obtenir une image plus Appuyez sur la touche couleurs. Appuyez sur la touche couleurs.

pour réduire l’intensité des

pour augmenter l’intensité des Couleurs ce réglage est indisponible sur l’entrée PC Teinte Appuyez sur la touche Appuyez sur la touche

pour affaiblir les tons verts. pour intensifier les tons verts. Teinte ne peut être réglé pour le signal couleur NTSC (p. ex. vidéos provenant des Etats-Unis). Netteté Appuyez sur la touche Appuyez sur la touche

pour adoucir l’image. pour raviver l’image. Cette fonction n’est pas disponible en mode PC et avec le Memory Stick. Rétro-éclairage Appuyez sur Appuyez sur

pour assombrir le Rétro-éclairage. pour éclaircir le Rétro-éclairage. Réduc. de bruit Auto/Arrêt/Basse/Moyenne/Haute Sélectionnez l’option désirée pour réduire le niveau de bruit produit par l’image en cas de signaux TV faibles. Réduc. de bruit ne peut être adapté sur des appareils connectés à l’entrée de signal RVB branchée au connecteur PC , d’un signal DTV* branché aux 5, ni au connecteur d’entrée “Memory Stick”. prises Y, PB/CB, PR/CR

• DTV est le format d’émission digitale des Etats-Unis (par exemple un tuner numérique à signal RVB). Image dynamique Oui/Arrêt A sélectionner pour intensifier le contraste de l’image. Ton couleur Froid/Normale/Chaud . A sélectionner pour donner une intensité rouge aux couleurs brillantes (Réglage variable à partir de Froid à Chaud ). Correct. couleur Oui/Arrêt A sélectionner pour renforcer les tons rouges et bleus. Correct. couleur ce réglage est indisponible sur l’entrée PC

Voir page suivante, SVP ... Système des menus

03FR02BAS.fm Page 28 Thursday, January 16, 2003 7:10 PM Gamma Correction Haute/Moyenne/Basse A sélectionner pour régler la balance entre les zones brillantes et les zones sombres de l’image. RàZ Annuler/OK Sélectionnez OK pour ramener l’image à la configuration d’usine.

• Aucune option ne peut être modifiée lorsque Mode se trouve sur Studio.
• Contraste ne peut être réglé que lorsque Mode se trouve sur Standard ou Cinéma. Contrôle du son Le menu “Contrôle du son” permet de modifier les paramètres du son. Contrôle de l'image Mode : Studio Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU Pour cela : Après avoir sélectionné l’option que vous désirez modifier, appuyez sur la touche puis appuyez à plusieurs reprises sur la touche

pour procéder au réglage.

Contrôle du son Contrôle du son Effet : Aigus : Graves : Balance : Volume auto. : Son stéréo : Liaison avec : Volume : Son stéréo : RàZ Sél: Régl: Naturel

Oui Stéréo Oui Stéréo

Effet : Aigus : Graves : Balance : Volume auto. : Son stéréo : Liaison avec : Volume : Son stéréo : RàZ Sél: Régl: Naturel

Oui Stéréo Oui Stéréo

Ret: Quitter: MENU Arrêt (aucun effet). Naturel (le “BBE High Definition Sound System” * renforce la clarté, le détail et la présence du son). Dynamique (“BBE High Definition Sound System”* intensifie la clarté, le détail et la présence d’un son qui devient plus intelligible et d’une musique plus présente). Dolby Virtual** (Utilise les haut-parleurs du téléviseur pour simuler un effet surround grâce à un système de canaux multiples). C’est un effet “Dolby Surround Pro Logic”. Si vous réglez “Volume auto.” sur “Oui”, Naturel est automatiquement sélectionné.

• “BBE High Definition Sound System” est fabriqué par Sony Corporation sous licence BBE Sound, Inc. Il est protégé par les brevets des E.-U. nº

4.638.258 et 4.482.866. Le terme “BBE” et le logo BBE sont des marques

commerciales de BBE Sound. ** Fabriqué sous licence Dolby Laboratories. “Dolby”, “Pro Logic” et le logo double D sont des marques commerciales de Dolby Laboratories. Travaux confidentiels non publiés ” 1992-1997 Dolby Laboratories. Tous droits réservés. Aigus Appuyez sur la touche ou pour adoucir les suraigus. Appuyez sur la touche ou pour accentuer les aigus. Graves Appuyez sur la touche ou pour adoucir les graves. Appuyez sur la touche ou pour accentuer les sons graves.

Système des menus 03FR02BAS.fm Page 29 Thursday, January 16, 2003 7:10 PM Balance Volume auto. Appuyez sur la touche ou pour favoriser le haut-parleur gauche. Appuyez sur la touche ou pour favoriser le haut-parleur droit. Oui/Arrêt . Le niveau du volume des chaînes (émetteurs TV) doit rester stable, indépendamment du signal émis (p. ex. dans le cas d’annonces publicitaires). Si vous réglez “Effet” sur “Dolby Virtual”, “Arrêt” est automatiquement sélectionné. Son stéréo Mono/Stéréo Pour une émission en stéréo, sélectionnez Stéréo ou Mono. Liaison avec i Volume i Mono/A/B Pour une émission bilingue, sélectionnez A pour le canal son 1, B pour le canal son 2 ou Mono pour le canal monaural, si disponible. Oui/Arrêt A sélectionner pour contrôler la sortie son des haut-parleurs du téléviseur lorsque le casque est branché. Si vous désirez à la fois contrôler le son du casque et celui des haut-parleurs, sélectionnez Arrêt. Appuyez sur la touche ou pour baisser le son du casque. Appuyez sur la touche ou pour augmenter le son du casque. Si vous réglez “Liaison avec i” sur “Oui”, “Volume i“ ne peut être réglé. Son i stéréo Sélectionnez l’option “Son i stéréo” du casque. Mono/Stereo Pour une émission stéréo, sélectionnez Stéréo ou Mono. Mono/A/B Pour une émission bilingue, sélectionnez A pour le canal son 1, B pour le canal son 2 ou Mono pour un canal monaural, si disponible. Si vous réglez “Liaison avec i” sur “Oui”, “Son i stéréo“ ne peut être réglé. RàZ Annuler/OK . Sélectionnez OK pour rétablir les niveaux de son préétablis en usine.

03FR02BAS.fm Page 30 Thursday, January 16, 2003 7:10 PM Commande écran Le menu “Commande écran” vous permet de modifier les réglages de l’image. Contrôle de l'image Studio Mode : Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU

Commande écran Commande écran Auto 16:9 : Oui Format écran : Large+ Taille/Centrage écran Réglage des pixels Sél: Régl:

Auto 16:9 : Oui Format écran : Large+ Taille/Centrage écran Réglage des pixels Sél: Régl:

Ret: Quitter: MENU L’option “Auto 16:9” vous permet de modifier automatiquement le type de format de l’écran. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Oui (si vous désirez que le téléviseur puisse commuter automatiquement le format de l’écran suivant le signal d’émission) ou bien Arrêt (si vous désirez vous en réserver la modification). Que vous ayez sélectionné Oui ou Arrêt sur l’option “Auto 16:9” , il vous est possible à tout moment de modifier le format de l’écran en appuyant à plusieurs reprises sur la touche de la télécommande.

Système des menus 03FR02BAS.fm Page 31 Thursday, January 16, 2003 7:10 PM Format écran L’option “Format écran“ vous permet de modifier le type de format de l’écran. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner le format de l’écran que vous désirez. Large+ : Simulation d’effet grand écran pour les émissions diffusées en format 4 :3. 4:3 : Image conventionnelle 4:3, affichage complet de l’image. 14:9 : Compromis entre les formats 4:3 et 16:9. Zoom : Format de grand écran pour films en Cinémascope. Plein : Pour les émissions diffusées en 16:9. Large+ 4:3 14 : 9 Zoom Plein

• Si les parties inférieure et supérieure de l’image sont tronquées, appuyez sur la pour régler la position de l’image sur l’écran (pour lire les touche sous-titres p. ex.).
• Format écran ne peut pas être réglé pour un signal HD branché sur connecteurs 5 Y, PB/CB, PR/CR, ni pour l’entrée “Memory Stick”.
• 4 :3 ou Plein ne peuvent pas être sélectionnés avec un signal RVB branché sur le connecteur PC

Voir page suivante, SVP ... Système des menus

03FR02BAS.fm Page 32 Thursday, January 16, 2003 7:10 PM L’option “Taille/Centrage écran” vous permet d’adapter le format et la position de l’image à chaque format d’écran. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner l’option et appuyez ensuite sur la touche . Après quoi, appuyez sur la touche

pour adapter le format et la position de l’image. Taille vert. (Verticale) : Appuyez sur la touche pour allonger verticalement le format de l’écran. Appuyez sur la touche pour ramasser verticalement le format de l’écran. Centrage écran : Centrage hor. (Déplacement horizontal) : Appuyez sur la touche pour déplacer l’image vers la gauche. Appuyez sur la touche pour déplacer l’image vers la droite. Centrage vert. (Déplacement vertical) : Appuyez sur la touche pour déplacer l’image vers le haut. Appuyez sur la touche pour déplacer l’image vers le bas. RàZ. Sélectionnez OK pour rétablir les positions préétablies en usine.

• Taille/Centrage écran ne peut pas être réglé pour un signal HD branché à des connecteurs 5 Y, PB/CB, PR/CR, ni pour l’entrée “Memory Stick”.
• Centrage hor. (Déplacement horizontal) peut être réglé uniquement avec une source de signal RVB connecté sur une des entrées Peritel

• Lorsque “Format écran” est configuré à “4:3” ou “Plein”, Taille vert. (Format vertical) et Centrage vert. (Déplacement vertical) ne peuvent pas être réglés pour appareil externe connecté. Réglage des L’option “Réglage des pixels” vous permet de régler l’image d’un pixels appareil à signal RVB. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche

pour sélectionner l’option suivante. 2 Appuyez sur la touche Réglage auto : Sélectionnez OK pour obtenir automatiquement la meilleure image pour le signal d’entrée. Il se peut que les conditions du signal d’entrée ou le câble coaxial de l’image fasse qu’elle ne soit pas parfaite. Dans ce cas, appuyez à nouveau sur Auto Adjust ou effectuez un réglage manuel comme indiqué cidessous. Phase points : . A modifier entre 00-100 points lorsqu’une partie du texte visualisé ou l’image elle-même est trouble. Total pixels H : (Total de pixels horizontaux) : A modifier lorsque l’ensemble de l’image est trouble. RàZ.: Rétablit la configuration de sortie d’usine. “Réglage des pixels” n’est disponible que pour un signal d’entrée RVB branché sur le connecteur PC Taille/Centrage écran

Système des menus 03FR02BAS.fm Page 33 Thursday, January 16, 2003 7:10 PM Fonctions Le menu “Fonctions” vous permet de modifier les réglages de plusieurs options offertes par ce téléviseur. Contrôle de l'image Mode : Studio Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU

Fonctions Fonctions Eco. énergie : Haut parleur : Phase : Sortie audio : Sortie AV3: Sortie AV4 : SmartLink : Sélect.entrée AV4 : Menu couleurs : Logo SONY : Standard Principal Inverse Variable Auto Auto AV3 Auto Blanc Oui Sél: Quitter: MENU Régl:

Eco. énergie : Haut parleur : Phase : Sortie audio : Sortie AV3: Sortie AV4 : SmartLink : Sélect.entrée AV4 : Menu couleurs : Logo SONY : Standard Principal Inverse Variable Auto Auto AV3 Auto Blanc Oui Sél: Ret: Régl:

Quitter: MENU L’option “Eco. énergie” vous permet une économie d’énergie. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Diminuer.

• Si vous éteignez le téléviseur alors que le mode Eco. énergie est activé, il le sera encore lorsque vous remettrez en marche le téléviseur.
• Si vous sélectionnez le mode “PC/Jeu” ou “Personnel” du menu “Contrôle de l’image” (page 26),vous pouvez modifier les réglages de l’image, même si le mode Eco. énergie est sur la position Oui. Il faut savoir que la consommation d’énergie augmentera si vous augmentez l’intensité du Contraste ou de la Luminosité. Haut parleur L’option “Haut parleur” vous permet de contrôler le son des hautparleurs du téléviseur en cas de connexion d’un amplificateur externe. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner le signal de sortie désiré. Principal : Le son du téléviseur passe par les haut-parleurs du téléviseur. Entrée centrale : Lorsqu’on connecte un ampli externe aux terminaux CENTRE SPEAKER IN du téléviseur, les haut-parleurs du téléviseur émettent le son de l’ampli qui devient le hautparleur central. Arrêt : Le son du téléviseur ne passe pas par ses haut-parleurs.

Voir page suivante, SVP ... Système des menus

03FR02BAS.fm Page 34 Thursday, January 16, 2003 7:10 PM Phase L’option “Phase” vous permet de régler la phase son lorsque les haut-parleurs du téléviseur sont utilisés comme haut-parleur central. Si le son présente alors une anomalie, réglez l’option “Phase”. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Inverse. La phase son provenant des haut-parleurs du téléviseur s’inverse. “Phase” ne peut être réglée que lorsque l’option “Haut parleur” est sélectionnée sur “Entrée centrale” . Sortie audio L’option “Sortie audio” vous permet de sélectionner la télécommande du téléviseur ou de l’ampli à distance pour contrôler le son des haut-parleurs du téléviseur lorsqu’un ampli externe est connecté aux sorties audio du téléviseur. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Variable (si vous désirez utiliser la télécommande du téléviseur) ou bien Fixe (si vous préférez utiliser la télécommande de l’ampli externe).

• Lorsque vous connectez la souris AV et que vous l’installez sur l’ampli externe, vous pouvez utiliser la télécommande de l’ampli à distance, orienté vers le téléviseur, pour en contrôler le volume. Pour de plus amples détails sur l’installation de la souris AV, consultez le chapitre “Connexion des équipements en option” , page 60.
• Il est impossible de régler Sortie audio en ne sélectionnant que “Entrée centrale” de l’option “Haut parleur”. Sortie AV3/ Les options “Sortie AV3” et “Sortie AV4” vous permettent de Sortie AV4 sélectionner la source qui doit sortir des connecteurs Péritels 3/ S et . A partir de ces connecteurs Péritel, vous pourrez enregistrer tout signal provenant du téléviseur ou d’un appareil externe qui leur est connecté. Si votre magnétoscope dispose du SmartLink, ce processus est inutile. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner le signal de sortie désiré : Auto, TV, AV1, AV2, AV3 (uniquement pour la sortie Sortie AV4), AV4 (uniquement pour la sortie Sortie AV3) ou AV6.
• Si vous sélectionnez Auto, le signal de sortie sera toujours celui qui est affiché sur l’écran du téléviseur.
• Si vous avez connecté un décodeur sur les connecteurs Péritel 3/ S ou , ou bien sur un magnétoscope connecté à ces connecteurs Péritels, pensez à sélectionner à nouveau les sorties Sortie AV3 ou Sortie AV4 en TV pour obtenir un bon décodage.
• Lorsque Sortie AV3 ou Sortie AV4 sont configurées en Auto , les signaux entrent par l’entrée AV5. Les entrées et “Memory Stick” n’ont pas de sortie à partir des connecteurs Péritel 3/ S ou

Système des menus 03FR02BAS.fm Page 35 Thursday, January 16, 2003 7:10 PM Smart Link Sélect. entrée AV4 L’option “SmartLink” vous permet de sélectionner un connecteur Péritel qui accepte SmartLink. Les connecteurs Péritel 3/ S

ne peuvent pas accepter SmartLink en même temps. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner AV3 ou AV4. Sélectionnez l’option “Sélect.entrée AV4” si le magnétosocope DVD est connecté au connecteur Péritel et aux connecteurs 5 Y, PB/CB, PR/CR. Le signal du magnétoscope DVD a un format 576p. (Progressive Scan). Le connecteur Péritel n’accepte pas directement le format de signal 576p. Si vous désirez entrer ce signal dans ce format, connectez en même temps le magnétoscope DVD au connecteur Péritel et aux connecteurs 5 Y, PB/CB, PR/CR . Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Auto ou Manuel. Menu couleurs Logo SONY Auto : Le signal du magnétoscope DVD entre par le connecteur Péritel

Manuel : Le signal du magnétoscope DVD entre par les connecteurs 5 Y PB/CB, PR/CR. Si le signal du magnétoscope DVD a un format 576p, sélectionnez-le sur ce format. L’option “Menu couleurs” vous permet de modifier la couleur de fond des menus. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Blanc ou Noir. L’option “Logo SONY” vous permet d’avoir un éclairage bleuté du logo SONY situé sur le panneau frontal du téléviseur. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Oui.

03FR02BAS.fm Page 36 Thursday, January 16, 2003 7:10 PM Réglage Le menu “Réglage” vous permet de modifier diverses configurations de ce téléviseur. Contrôle de l'image Studio Mode : Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU

Réglage Réglage Langue : Français Pays : France Mém. auto. Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Sél: Régl:

Langue : Français Pays : France Mém. auto. Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Sél: Régl:

Ret: Quitter: MENU L’option “Langue/Pays” vous permet de sélectionner la langue dans laquelle vous désirez que les menus sur écran apparaissent. Elle offre aussi la possibilité de sélectionner le pays dans lequel vous désirez utiliser le téléviseur. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Procédez comme il vous est indiqué au chapitre “Mise sous tension et mémorisation automatique des chaînes du téléviseur”, étapes 2 et 3, page 23. Mém. auto. L’option “Mém. auto.” vous permet de chercher et de mémoriser automatiquement toutes les chaînes (émetteurs) disponibles. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Procédez comme il vous est indiqué au chapitre “Mise sous tension et mémorisation automatique des chaînes du téléviseur”, étapes 6 et 7, page 23. Ordre des chaînes L’option “Ordre des chaînes” vous permet de modifier l’ordre d’apparition des chaînes (émetteurs TV) sur l’écran. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Procédez comme il vous est indiqué au chapitre “Mise sous tension et mémorisation automatique des chaînes du téléviseur”, étape 8 b), page 23.

Système des menus 03FR02BAS.fm Page 37 Thursday, January 16, 2003 7:10 PM Noms des chaînes L’option “Noms des chaînes” vous permet de donner un nom de cinq caractères maximum à chaque chaîne. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner la chaîne que vous désirez nommer; puis appuyez sur la touche OK. 3 Appuyez sur la touche pour sélectionner la lettre; puis appuyez sur la touche OK pour la mémoriser. Finalement, lorsque vous avez composé le nom désiré, appuyez sur la touche

pour sélectionner le terme “Fin” sur l’écran et ensuite, appuyez sur la touche OK pour quitter le menu.

• Pour corriger une lettre, sélectionnez sur l’écran pour revenir d’un espace en arrière et confirmez en appuyant sur la touche OK.
• Pour laisser un espace en blanc, sélectionnez sur l’écran et confirmez en appuyant sur la touche OK. Présél. audio/ vidéo L’option “Présél. audio/vidéo” vous permet de donner un nom à un appareil externe connecté à ce téléviseur. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche

Appuyez sur la touche pour sélectionner l’entrée à laquelle vous désirez donner un nom; puis appuyez sur la touche .

Dans la colonne “Nom” un nom prédéterminé apparaîtra automatiquement : a) Si vous désirez utiliser l’une des noms prédéterminées (Câble, Jeu, Cam, DVD, Vidéo, ou SAT), appuyez sur la touche pour sélectionner le nom désirée. b) Si vous désirez créer votre propre nom, sélectionnez Editer et appuyez sur la touche . Puis, le premier élément étant mis en valeur, appuyez sur la touche

pour sélectionner la lettre; ensuite, appuyez sur la touche OK pour la mémoriser. Finalement, lorsque vous avez composé le nom désiré, appuyez sur la touche

pour sélectionner le terme “Fin” sur l’écran et appuyez sur la touche OK pour sortir du menu.

• Pour corriger une lettre, sélectionnez sur l’écran pour revenir d’un espace en arrière et confirmez en appuyant sur la touche OK.
• Pour laisser un espace en blanc, sélectionnez sur l’écran et confirmez en appuyant sur la touche OK.

Voir page suivante, SVP ... Système des menus

03FR02BAS.fm Page 38 Thursday, January 16, 2003 7:10 PM Mémorisation manuelle L’option (A-E) “Mémorisation manuelle” vous permet : A) De prédéterminer l’ordre de mémorisation des canaux (émetteurs TV) suivant la programmation que vous désirez. Pour cela :

Après avoir sélectionné l’option “Mémorisation manuelle” , appuyez sur la touche L’option Chaîne étant mise en valeur, appuyez sur la touche Appuyez sur la touche pour sélectionner le numéro de la chaîne (position) suivant lequel vous désirez prémémoriser le canal; puis, appuyez sur la touche OK. Ensuite, sélectionnez l’option Norme et appuyez sur la touche . La disponibilité de cette option dépend du pays que vous avez sélectionné dans le menu “Langue/Pays”.

Appuyez sur la touche pour sélectionner le système d’émission de télévision (B/G pour les pays d’Europe Occidentale, D/K pour les pays d’Europe Orientale, I pour le Royaume-Uni ou L pour la France ; puis appuyez sur la touche OK.

Après avoir sélectionné l’option Canal , appuyez sur la touche

Appuyez sur la touche pour sélectionner le câble coaxial de canal (S pour les chaînes câblées ou C pour les chaînes hertziennes) et appuyez ensuite sur la touche Après cela, appuyez sur les touches numériques pour introduire directement le numéro du canal de l’émetteur TV. Si vous ne le connaissez pas, appuyez sur la touche ou pour le chercher. Lorsque vous avez mémorisé le canal recherché, appuyez sur la touche OK. L’option Confirmer étant mise en valeur, appuyez sur la touche OK. Puis appuyez sur la touche pour sélectionner OK et finalement appuyez sur la touche OK pour le mémoriser. Reprenez toutes ces étapes pour régler et mémoriser d’autres canaux.

Donner un nom de cinq caractères maximum à une chaîne. Pour cela : 1 L’option Chaîne étant mise en valeur, appuyez sur la touche PROG +/ - pour sélectionner le numéro de chaîne auquel vous désirez donner un nom. 2 Lorsqu’il est affiché sur l’écran, sélectionnez l’option Nom et appuyez sur la touche 3 Appuyez sur la touche / / ou pour sélectionner la lettre et appuyez ensuite sur la touche OK. Finalement, appuyez sur la touche / / ou pour sélectionner le terme “Fin” sur l’écran et appuyez ensuite sur la touche OK pour quitter le menu.

• Pour corriger une lettre, sélectionnez sur l’écran pour revenir d’un espace en arrière et confirmez en appuyant sur la touche OK.
• Pour laisser un espace en blanc, sélectionnez sur l’écran et confirmez en appuyant sur la touche OK.

En règle générale, le réglage fin automatique ( AFT ) offre la meilleure image possible; cependant, si vous observez une distorsion de l’image, il vous est possible de la régler manuellement pour en améliorer la réception. Pour cela :

Pendant que vous regardez le canal (émetteur TV) sur lequel vous désirez procéder à ce réglage fin, sélectionnez l’option AFT et appuyez sur la touche

Appuyez sur la touche pour régler entre –15 et +15 et appuyez ensuite sur la touche OK.

L’option Confirmer étant mise en valeur, appuyez sur la touche OK. Appuyez ensuite sur la touche pour sélectionner OK et finalement, appuyez sur la touche OK pour la mémoriser. D) Sautez les numéros de chaîne que vous ne désirez pas utiliser lorsque la sélection est effectuée au moyen des touches PROG Pour cela :

L’option Chaîne étant mise en valeur, appuyez sur la touche PROG +/ - pour sélectionner le numéro de chaîne que vous désirez omettre.

Lorsque la chaîne que vous désirez omettre est affichée sur l’écran, sélectionnez l’option Saut et appuyez sur la touche

Appuyez sur la touche appuyez sur la touche OK.

L’option Confirmer étant mise en valeur, appuyez sur la touche OK. Appuyez ensuite sur la touche pour sélectionner OK et appuyez enfin sur la touche OK pour la mémoriser.

pour sélectionner Oui et Si vous désirez plus tard annuler cette fonction, sélectionnez Non au lieu de Oui à l’étape 3.

Voir et enregistrer correctement les chaînes codées lorsque vous utilisez un décodeur connecté sur les connecteurs Péritel 3/ S ou , que ce soit directement ou à travers un magnétoscope. Cette option est uniquement disponible suivant le pays sélectionné dans le menu “Langue/Pays”. Pour cela : 1 Après avoir sélectionné l’option Decoder, appuyez sur 2 Appuyez sur la touche pour sélectionner Oui et appuyez ensuite sur la touche OK. 3 L’option Confirmer étant mise en valeur, appuyez sur la touche OK. Appuyez ensuite sur la touche pour sélectionner OK et appuyez enfin sur la touche OK pour la mémoriser. Si vous désirez plus tard annuler cette fonction, sélectionnez Arrêt au lieu de Oui à l’étape 2 Système des menus

03FR02BAS.fm Page 40 Thursday, January 16, 2003 7:10 PM Temporisation Le menu “Temporisation” vous permet de modifier les réglages du programmateur. Contrôle de l'image Mode : Studio Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU

Temporisation Temporisation Arrêt tempo. : Régl. horloge : Aff. horloge : Minuterie O/N Arrêt auto : Sél: Régl: Arrêt 00:00:00 (Lun) Arrêt Oui

Arrêt tempo. : Régl. horloge : Aff. horloge : Minuterie O/N Arrêt auto : Sél: Régl: Arrêt 00:00:00 (Lun) Arrêt Oui

Ret: Quitter: MENU L’option “Arrêt tempo.” vous permet de sélectionner un temps après lequel le téléviseur passe automatiquement en mode d’arrêt temporaire (standby). Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner la durée de programmation (2 heures au plus). Si, pendant que vous regardez la télévision, vous désirez savoir le temps qui reste avant l’arrêt, appuyez sur la touche de la télécommande. Régl. horloge L’option “Régl. horloge” vous permet de mettre l’horloge à l’heure. La marge d’erreur de l’horloge incorporée au téléviseur est de ± 30 secondes par mois. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour déterminer l’heure puis appuyez sur la touche 3 Appuyez sur la touche pour déterminer les minutes, puis appuyez sur la touche 4 Appuyez sur la touche pour déterminer les secondes, puis appuyez sur la touche 5 Appuyez sur la touche pour déterminer le jour de la semaine. 6 Appuyez sur la touche OK du signal heure. L’horloge commence à fonctionner.

Système des menus 03FR02BAS.fm Page 41 Thursday, January 16, 2003 7:10 PM Aff. horloge L’option “Aff. horloge” vous permet de voir l’heure s’afficher sur l’écran. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Oui puis appuyez sur la touche OK.

• Cinq minutes après que l’option soit en marche, l’horloge disparaîtra automatiquement de l’écran.
• L’horloge peut apparaître sur l’écran ou s’en effacer en appuyant sur la touche de la télécommande. Minuterie O/N L’option “Minuterie O/N” vous permet de mettre le téléviseur en marche ou de l’éteindre automatiquement à une heure déterminée. Pour utiliser cette fonction, il faut que l’horloge ait été mise à l’heure. (page 40).
• Si vous modifiez les configurations précisées ci-dessous, Arrêt de l’option Temporisation sera automatiquement sélectionné. Dans ce cas, sélectionnez Oui de l’option Temporisation. – Déconnexion du câble d’alimentation de l’unité de réception. – La configuration des options Heure marche, Durée d’attente, Réglage hebdo., Répéter, Chaîne. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 L’option Temporisation étant mise en valeur, appuyez sur la pour sélectionner Oui; appuyez ensuite sur la touche touche 3 Appuyez sur la touche pour sélectionner Heure marche; appuyez ensuite sur la touche 4 Déterminez l’heure à laquelle le téléviseur doit s’allumer automatiquement. Appuyez sur la touche ou pour déterminer l’heure, puis appuyez sur la touche . Ensuite, appuyez sur la touche pour déterminer les minutes et appuyez à nouveau sur la touche 5 Appuyez sur la touche pour sélectionner Durée d’attente; appuyez ensuite sur la touche 6 Appuyez sur la touche ou pour sélectionner la Durée d’attente désirée. Sélectionnez le temps d’attente (5 heures au plus) avant que le téléviseur ne s’allume automatiquement en mode veille (standby). 7 Appuyez sur la touche pour sélectionner Réglage hebdo.; appuyez ensuite sur la touche 8 Appuyez sur la touche pour sélectionner le jour de la semaine que vous fixez pour l’option Minuterie O/N; appuyez ensuite sur la touche 9 Appuyez sur la touche pour sélectionner Oui; appuyez ensuite sur la touche 10 Reprenez les étapes 8 et 9 pour configurer d’autres jours de la semaine. 11 Appuyez sur la touche pour sélectionner Chaîne; appuyez ensuite sur la touche 12 Appuyez sur la touche pour sélectionner les chaînes (émetteurs TV) que vous voulez regarder au moment où le téléviseur s’allumera et appuyez ensuite sur la touche Pour que le téléviseur s’allume et s’éteigne chaque jour à des heures déterminées, sélectionnez Répéter sur Oui après l’étape 2 et passez à l’étape 3. Pour supprimer ensuite cette fonction, sélectionnez Arrêt au lieu de Oui à l’étape 2 ci-dessus mentionnée. Voir page suivante, SVP ... Système des menus

03FR02BAS.fm Page 42 Thursday, January 16, 2003 7:10 PM Arrêt auto L’option “Arrêt auto” vous permet de programmer le téléviseur pour qu’il passe automatiquement en mode veille (standby) faute de signal d’entrée de l’appareil connecté. Pour cela : 1 Après avoir sélectionné l’option, appuyez sur la touche 2 Appuyez sur la touche pour sélectionner Oui.

Arrêt auto ne peut pas être sélectionné lorsque le téléviseur reçoit un signal d’une émission de télévision.

Système des menus 03FR02BAS.fm Page 43 Thursday, January 16, 2003 7:10 PM Statut téléviseur (Coordonnées de l’appareil) Contrôle de l'image Studio Mode : Contraste : Luminosité : Couleurs : Teinte : Netteté : Rétro-éclairage : Réduc.de bruit : Auto Image dynamique : Oui Ton couleur : Froid Correct.couleur : Oui Correction Gamma : Haute RàZ Sél: Régl: OK Quitter: MENU Le menu “Statut téléviseur” vous permet de vérifier le nom du modèle et le numéro de série de votre téléviseur.

Statut téléviseur Nom modèle : N° série écran : N° série tuner : Sél: KE-50MR1

Quitter: MENU Nom modèle Nom du modèle de ce téléviseur. N° série écran : Numéro de série assigné à chaque téléviseur. N° série tuner : Numéro de série assigné à chaque unité de réception.

03FR02BAS.fm Page 44 Thursday, January 16, 2003 7:10 PM Le “Memory Stick” La fonction du “Memory Stick” vous permet de voir des images numériques sur l’écran de votre téléviseur, images mémorisées dans les fichiers du “Memory Stick”. Affichage d’images L’écran d’affichage d’images “Memory Stick” de ce téléviseur peut montrer des images de données fixes (JPEG) et des images de données en mouvement (MPEG1) mémorisées dans le “Memory Stick” . Il peut aussi réaliser une projection séquentielle de ces images et personnaliser les caractéristiques de la projection en sélectionnant les options. Mode Photo numérique Le Mode photo num. de ce téléviseur ne peut montrer que des images sous les formats JPEG ou MPEG1, et enregistrées sur un appareil photo numérique ou un caméscope numérique compatible DCF. Types d’images admises Les images enregistrées doivent répondre aux spécifications suivantes :

• Images fixes : format de compression JPEG* et noms de dossier et de document compatibles DCF**.
• Les images en mouvement doivent être enregistrées sur un caméscope numérique Sony ou un appareil photo numérique Sony et dans l’un des formats de compression MPEG1*** suivants : Formats de compression MPEG1*** : MPEG MOVIE, MPEG MOVIE AD, MPEG MOVIE EX, MPEG MOVIE HQ, MPEG MOVIE CV, MPEG MOVIE HQX, MPEG1 , (correspondants à VIDEO CD) de réceptacle VAIO Giga.

JPEG est un format de technologie standard pour comprimer une image fixe (extension .jpg). JPEG est l’acronyme de “Joint Photographic Experts Group”, la société qui a créé ce format. ** DCF est l’acronyme de “Design Rules for Camera file Systems”, qui comprend des spécifications établies par la Japan Electronic Industry Development Association (JEIDA). *** MPEG est l’un des formats de technologie de compression d’une image animée (extension.mpg). Types d’images non acceptées

• Images fixes mémorisées sous format TIFF ou tout format de compression autre que le JPEG.
• Images fixes enregistrées en utilisant des appareils non compatibles DCF , y compris les appareils Sony suivants : – Appareils photo numériques DSC-D700, DSC-D770. – Caméscopes numériques DCR-TRV900 / DSR-PD100A.
• Les images fixes suivantes, mémorisées en format de compression JPEG : – Images ayant été saisies sur ordinateur. – Images de dossiers, qui ont été modifiées ou renommées dans un ordinateur. – Images d’un “Memory Stick” qui a été formaté dans un ordinateur. Conseils d’utilisation
• Nous vous conseillons de faire des copies de sécurité des données importantes sur le disque dur de votre ordinateur. Sony ne peut être tenu pour responsable en cas de perte de données ou de données endommagées.
• L’utilisation d’images enregistrées à toute autre fin que l’usage personnel peut représenter une infraction au droit de reproduction.
• Sony se réserve le droit de modifier ou de changer le logiciel d’application “Memory Stick” sans avis préalable.

“Memory Stick” 03FR02BAS.fm Page 45 Thursday, January 16, 2003 7:10 PM Qu’est-ce qu’un “Memory Stick”? “Memory Stick” est un moyen d’enregistrement à circuit intégré, compact, portable et versatile, dont la capacité de données dépasse celle d’une disquette de 3,5”. “Memory Stick” est spécialement conçu pour échanger et partager des données entre des produits compatibles “Memory Stick”. Comme il est extractible, le “Memory Stick” peut aussi permettre de mémoriser des données externes. “Memory Stick” est disponible en deux grandeurs : grandeur standard et compact “Memory Stick Duo”. Une fois couplé à un adaptateur “Memory Stick Duo”, le “Memory Stick Duo” a la même capacité que le “Memory Stick” standard et peut donc être utilisé pour des produits qui correspondent au “Memory Stick” standard. Types de “Memory Stick” . “Memory Stick” est disponible sous les trois modèles suivants, qui répondent à des exigences et à des fonctions différentes :

• “Memory Stick” Mémorise toutes données numériques, à l’exception de ceux qui sont protégés par les droits de reproduction qui requièrent la technologie MagicGate de protection du droit de reproduction.
• “MagicGate Memory Stick” Equipé avec la technologie MagicGate de protection du droit de reproduction.
• “Memory Stick-ROM” Mémorise des données “lecture seule” pré enregistrées. Dans le “Memory Stick-ROM” les données pré enregistrées ne peuvent être ni enregistrées ni effacées. Types de “Memory Stick” compatibles avec le téléviseur Avec votre téléviseur, vous pouvez utiliser trois types de “Memory Stick” : “Memory Stick” standard, “Memory Stick MagicGate” et “Memory Stick-ROM” Cependant, compte tenu de ce que votre téléviseur n’accepte pas les standards MagicGate , les données visualisées par votre téléviseur ne sont pas soumises à la protection de copie MagicGate. Remarques concernant le Memory Stick Duo Pour utiliser le “Memory Stick Duo” avec ce téléviseur, couplez-le à l’adaptateur avant de l’insérer dans l’appareil. Assurez-vous de coupler le “Memory Stick Duo” à l’adaptateur dans le bon sens. Assurez-vous de bien insérer l’adaptateur Memory Stick Duo dans le bon sens. Faute de quoi, l’appareil peut être endommagé. N’insérez pas l’adaptateur Memory Stick Duo sans que le “Memory Stick Duo” ne soit préalablement couplé. Faute de quoi, il peut se produire un mauvais fonctionnement du téléviseur.

03FR02BAS.fm Page 46 Thursday, January 16, 2003 7:10 PM Mode d’emploi du “Memory Stick” Terminal Interrupteur de protection d’écriture Espace destiné à l’étiquetage

• On ne peut ni enregistrer ni effacer d’image lorsque l’interrupteur de protection d’écriture du “Memory Stick” est sur la position LOCK.
• Pour actionner l’interrupteur de protection contre l’effacement du “Memory Stick Duo” , utilisez un objet pointu comme un stylo à bille.
• Nous vous conseillons de faire une copie de sécurité des données importantes sur le disque dur de votre ordinateur.
• Les données des images peuvent être endommagées dans les cas suivants : – Si vous retirez le “Memory Stick”, débranchez le courant pendant que la lampe d’accès est allumée ou clignote. – Si vous utilisez le “Memory Stick” près d’aimants ou de champs magnétiques comme peuvent l’être des haut-parleurs. – Si vous débranchez le câble secteur pendant que la lampe d’accès est allumée ou clignote.
• Evitez le contact d’objets métalliques ou de vos doigts avec les parties métalliques de la zone de connexion.
• Ne collez aucun matériau autre que l’étiquette fournie dans l’espace prévu à cet effet.
• Collez l’étiquette de façon qu’elle se trouve dans l’espace adéquat prévu à cet effet.
• N’exercez pas une forte pression lorsque vous écrivez sur la zone des notes du “Memory Stick Duo”.
• Ne pliez pas, ne laissez pas tomber le “Memory Stick” et ne lui donnez pas de coups violents.
• Ne démontez ni ne modifiez le “Memory Stick”.
• Ne permettez pas que le “Memory Stick” se trouve exposé à l’humidité.
• N’utilisez ni ne conservez le “Memory Stick” dans un lieu sujet à : –des températures extrêmes, comme par ex. dans une voiture garée au soleil ou sous un soleil brûlant – la lumière directe du soleil – une forte humidité ou une exposition à des substances corrosives

• Lorsque vous emportez un “Memory Stick” , placez-le dans l’étui fourni à cet effet. Formatage du “Memory Stick” Le “Memory Stick” est fourni sous un format standard exclusif. Remarques concernant le “Memory Stick” formaté par un ordinateur La compatibilité d’un “Memory Stick” formaté par un ordinateur et ce téléviseur n’est pas garantie. Lorsque la lampe d’accès est allumée ou clignote Le “Memory Stick” est en train de lire ou d’inscrire des données. Ne donnez pas de coup, ne faites pas vibrer le téléviseur. Ne coupez pas le courant et ne retirez pas le “Memory Stick” . Sinon, l’image des données peut se décomposer.
• “MagicGate Memory Stick”, “Memory Stick” et sont des marques commerciales de Sony Corporation .
• “MagicGate” et sont des marques commerciales de Sony Corporation.
• “Memory Stick-ROM” y , sont des marques commerciales de Sony Corporation.
• “Memory Stick Duo” et sont des marques commerciales de Sony Corporation.

“Memory Stick” 03FR02BAS.fm Page 47 Thursday, January 16, 2003 7:10 PM Insérer et retirer un “Memory Stick” Insérer un “Memory Stick” Insérez un “Memory Stick” dans l’encoche “Memory Stick” , toujours la marque b vers le haut, comme vous le montre l’illustration ci-dessous. La lampe d’accès du “Memory Stick” clignote. “Memory Stick” Lampe d’accès du “Memory Stick” PROG PROG b Marque

• Assurez-vous de bien insérer le “Memory Stick” dans le bon sens. Si le “Memory Stick” est forcé dans le sens contraire, le “Memory Stick” lui-même ou l’encoche d’entrée peuvent être abîmés.
• N’insérez que le “Memory Stick” dans l’encoche du “Memory Stick” . Si vous tentez d’insérer d’autres objets dans l’encoche, vous pouvez abîmer le téléviseur. Retirer un “Memory Stick” 1 Vérifiez que la lampe d’accès du “Memory Stick” est éteinte puis appuyez doucement sur le Memory Stick” vers l’intérieur de l’encoche. Le “Memory Stick” est expulsé. PROG PROG 2 Tirez sur le “Memory Stick” jusqu’à le retirer complètement de l’encoche.

• Ne coupez pas le courant tant que la lampe d’accès du “Memory Stick” clignote en rouge. Si vous le faisiez, le “Memory Stick” pourrait être endommagé.
• Lorsque vous retirez le “Memory Stick” , n’essayez pas de le retirer directement de l’encoche. Si vous faisiez cela, le “Memory Stick” ou l’encoche elle-même pourrait être endommagée.
• Si vous lâchez le “Memory Stick” juste après l’avoir introduit dans l’encoche pour le retirer, il pourrait être rejeté brutalement vers l’extérieur. “Memory Stick”

03FR02BAS.fm Page 48 Thursday, January 16, 2003 7:10 PM Utilisation du “Memory Stick” (Origine Memory Stick) Le “Memory Stick” vous permet de voir un index d’images sous forme de vignettes enregistrées sur le “Memory Stick”. Vous pouvez sélectionner une image pour l’afficher sur l’écran, reproduire une image animée et projeter une séquence de ces images. Visualiser les images du Memory Stick La configuration par défaut de “Mode photo num.” est “Marche”. 1 Insérez un “Memory Stick” contenant les images que vous désirez voir. VIDEO

2 Appuyez sur la touche “Memory Stick”. “Memory Stick” Les images du Memory Stick sont affichées sur l’écran du téléviseur sous forme de vignette. Index d’images sous fome de vignette Appuyez sur la touche

pour sélectionner une image. L’image sélectionnée est mise en valeur en jaune. Marque Origine Memory Stick

Origine Memory Stick Diaporama Option Sél. dossier PROG 100MSDCF MENU n°: 1/1234 Taille: 1024x768 Sél: Préc.: Fichier: SPJP0001.JPG Date: 7/15/2002 12:34 Régl: Enter Nom du dossier correspondant au dossier choisi Renseignements concernant l’image sélectionnée Marque portée au bas de l’image : Icône de l’image protégée : Icône de l’image animée : Icône du fichier proche (uniquement visualisé lorsque “Mode photo num.” est réglé sur “Marche”).

• Pour fermer le Memory Stick, appuyez à nouveau sur la touche “Memory Stick”
• Pour connecter l’entrée “Memory Stick” , appuyez à plusieurs reprises sur la touche jusqu’à ce que le voyant Memory Stick de l’unité de réception s’allume (voir page 15).

“Memory Stick” 03FR02BAS.fm Page 49 Thursday, January 16, 2003 7:10 PM Sélectionner le menu index du Memory Stick Appuyez sur la touche pour mettre en valeur le point recherché et appuyez ensuite sur la touche OK. L’option sélectionnée est mise en valeur en jaune. Option Description Diaporama Montre une projection séquentielle des images contenues dans le “Memory Stick”. Pour de plus amples détails, consultez le chapitre “Utilisation du “Memory Stick” “Diaporama” , page 54. Option Visualise le menu Option. Vous pouvez maintenant sélectionner l’une des options suivantes : Fichier : Montre les options suivantes : Trier : Classe le fichier d’images suivant le nom du fichier ou la dernière date d’enregistrement, dans l’ordre ascendant/ descendant. Filtre : Ne filtre que les images fixes (Image fixe) ou les images en mouvement (Cinéma) sans tenir compte du contenu. Les fonctions Trier / Filtre ne peuvent être activées que lorsque Mode photo num. est placé sur Arrêt. L’information de la situation dans laquelle se trouve “Filtre” est visualisée sur Origine Memory Stick. Memory Stick : Visualise le modèle et les capacités utilisées et restantes du “Memory Stick qui est utilisé. Sél. dossier Vous permet de sélectionner le dossier spécifique dans le “Memory Stick”. Pour de plus amples détails, consultez le chapitre “Sélectionnez dans le “Memory Stick” un dossier que vous désirez consulter “, page

Voir page suivante, SVP ... “Memory Stick”

03FR02BAS.fm Page 50 Thursday, January 16, 2003 7:10 PM Sélectionnez dans le “Memory Stick” un dossier que vous désirez consulter 1 Insérez un “Memory Stick” contenant les images que vous désirez voir. 2 Appuyez sur la touche “Memory Stick”. Les imges du Memory Stick sont affichées sur l’écran. 3 Appuyez sur la touche

pour mettre en valeur Sél. dossier et appuyez ensuite sur la touche OK. Le menu Sél. dossier est affiché sur l’écran. Dossier sélectionné en ce moment. Origine Memory Stick Diaporama Mode photo num. Arrêt Option Filter: Still Sél. dossier 100MSDCF Liste des dossiers inclus dans le dossier sélectionné en ce moment Fermer n°: 1/1234 Taille: 1024x768 Sél: Préc.: Fichier: SPJP0001.JPG Date: 7/15/2002 12:34 Régl: Enter Au niveau supérieur Premier fichier d’image contenu dans le dossier sélectionné en ce moment 4 Appuyez sur la touche pour sélectionner la liste des dossiers et appuyez ensuite sur la touche pour sélectionner le dossier que vous désirez voir. Puis, appuyez sur la touche OK. Un index d’images minimisées est affiché sur l’écran, parmi celles que contient le dossier sélectionné. Pour sélectionner les dossiers parmi ceux qui ne sont pas affichés sur l’écran Appuyez sur la touche pour sélectionner le curseur d’images et appuyez ensuite sur la touche . Les 10 dossiers suivants ou précédents sont affichés sur l’écran. Classification de fichiers image (Mode photo num.) “Mode photo num.” vous permet de classer des fichiers image enregistrés sous format comprimé JPEG et MPEG, par des appareils photos numériques et des caméscopes numériques compatibles DCF. A l’étape 4 mentionnée, sélectionnez Mode photo num. . Appuyez ensuite sur la touche pour sélectionner Oui et enfin appuyez sur la touche OK.

• Il n’est pas possible de sélectionner Mode photo num. si les fichiers image enregistrées dans le “Memory Stick” en utilisant un appareil photos numérique ou un caméscope numérique, sont plus de 2.000.
• Les images d’un document d’images ayant été enregistrées en utilisant la fonction Voice Memo de la caméra numérique Sony ne peuvent être vues que fixes.

“Memory Stick” 03FR02BAS.fm Page 51 Thursday, January 16, 2003 7:10 PM Utilisation de la fonction “Memory Stick” Le lecteur de “Memory Stick” vous permet de visualiser les images choisies sur plein écran et de reproduire une image animée en utilisant l’écran index. Vous pouvez aussi protéger, retourner et effacer les images en utilisant l’écran index. 1 Insérez un “Memory Stick” contenant les images que vous désirez voir. 2 Appuyez sur la touche “Memory Stick.” Les images du “Memory Stick” s’affiche sur l’écran. 3 Appuyez sur la touche

pour mettre en valeur Sél. dossier et appuyez ensuite sur la touche OK. Le menu Sél. dossier est affiché sur l’écran. 4 Appuyez sur la touche pour sélectionner l’index et appuyez ensuite sur la touche pour sélectionner le dossier que vous désirez. Appuyez ensuite sur la touche OK. Un index d’images minimisées est affiché sur l’écran, parmi celles que contient le dossier sélectionné. 5 Appuyez sur la touche . Puis appuyez sur la touche / / ou pour sélectionner l’image que vous désirez visualiser sur l’écran complet ou pour reproduire une image animée. Puis, appuyez sur la touche OK. Visualisation d’autres fichiers image, lorsque le dossier sélectionné en ce moment contient plus d’une fichier. Appuyez sur la touche jusqu’à ce que le reste des images soit visualisé , ou bien appuyez sur la touche pour sélectionner le curseur et appuyez ensuite sur la touche . Un index d’images minimisés s’inscrit sur l’écran, contenant toutes les pages. Sur l’écran s’incrit le menu index minimisé. Vous pouvez maintenant sélectionner l’une ou l’autre des options suivantes. Appuyez sur la touche pour sélectionner les options et appuyez ensuite sur la touche OK. Menu index minimisé Option Description Écran complet (pouruneimagefixeseulement) Lecteur vidéo (uniquement pour une image animée) Diaporama Montre l’image fixe sur la totalité de l’écran. Pour de plus amples détails, consultez le chapitre “Visualisation d’une image fixe sur plein écran”, page 52. Protec. Protège le fichier images contre l’effacement. Tt act ou Tt dés pour tous les documents du dossier qui contient le fichier image sélectionné. Oui ou Arrêt uniquement pour le fichier image sélectionné. L’image protégée affiche le signe Effectue une rotation de 90° sur une image fixe, dans le sens des aiguilles d’une montre ou dans le sens contraire aux aiguilles d’une montre. Lorsque vous appuyez sur la touche OK , l’image effectue une rotation de 90°. Effacez le fichier image B. Sélectionnez le fichier image. Sélectionnez Tts imgs pour tous les fichiers du dossier que contient le fichier image sélectionné; sélectionnez Img sél pour n’avoir que le fichier image sélectionné. Ferme le menu index. Rotation (pour image fixe seulement) Suppr. Fermer Montre “Lecteur vidéo” . Pour de plus amples détails, consultez le chapitre “Reproduction d’une image animée (Lecteur vidéo)” , page 53. Visualise une séquence d’images qui sont contenues dans le “Memory Stick”. Pour plus amples détails, reportez-vous au chapitre “Utilisation du “Memory Stick” Diaporama “ de la page 54.

• Une image protégée ( ) ne peut être ni retournée ni effacée.
• Si l’interrupteur de protection de l’écriture est sur la position LOCK, on ne peut ni retourner ni effacer les images du “Memory Stick”.
• L’image qui a été retournée est conservée ainsi dans le “Memory Stick” et est présentée à nouveau ainsi à la prochaine ouverture. Voir page suivante, SVP ... “Memory Stick”

03FR02BAS.fm Page 52 Thursday, January 16, 2003 7:10 PM Visualisation d’une image fixe sur plein écran Sélectionnez Écran complet sur le menu index d’images minimisées.

• En fonction de la taille de l’image, le temps d’affichage sur le plein écran peut être plus ou moins long.
• En fonction de l’image, le téléviseur visualise automatiquement sur le plein écran la taille appropriée de chacune des images. n°: 1/1234 Taille: 1024x768 Fichier: SPJP0001.JPG Date: 7/15/2002 12:34 Pour visualiser l’image suivante Appuyez sur la touche Pour visualiser l’image précédente Appuyez sur la touche

Menu index d’une image sur plein écran Appuyez sur la touche OK pendant que l’image est visualisée sur plein écran. Le menu index d’une image écran total s’affiche. Vous pouvez maintenant sélectionner l’une des options mentionnées ci-dessous. Appuyez sur la touche pour sélectionner les options et appuyez ensuite sur la touche OK. Option Description Retour Retourne au menu d’origine du “Memory Stick”. Informations Montre l’information concernant le fichier d’images sélectionné. Protect. Protège le fichier d’images de l’effacement. L’image protégée affiche le signe

Rotation Rotation Effectue une rotation de 90° sur une image fixe dans le sens des aiguilles d’une montre ou dans le sens contraire aux aiguilles d’une montre. Lorsque vous appuyez sur la touche OK, l’image effectue une rotation de 90°. Suppr. Efface le fichier images sélectionné. Fermer Ferme l’écran index.

• Une image protégée ( ) ne peut être ni retournée ni effacée.
• Si l’interrupteur de protection de l’écriture est sur la position LOCK, on ne peut ni retourner ni effacer les images du “Memory Stick”.
• L’image qui a été retournée est conservée ainsi dans le “Memory Stick” et est présentée à nouveau ainsi à la prochaine ouverture.

“Memory Stick” 03FR02BAS.fm Page 53 Thursday, January 16, 2003 7:10 PM Reproduction d’une image animée (Lecteur vidéo) Sélectionnez “Lecteur vidéo” sur le menu index d’images minimisées; le “Lecteur vidéo” est affiché sur l’écran. Vous pouvez faire fonctionner le “Lecteur vidéo” de la façon suivante : appuyez sur la touche pour sélectionner la touche de l’option et appuyez ensuite sur la touche OK. Préc. Suiv. Plein écran Menu Return n°: 1/1234 Taille: 320x240 Fichier: BASEBALL.MPG Date: 7/15/2002 12:34 Bouton / Option Description N (Reproduire / pause) Reproduit une image animée. Pendant la reproduction, le bouton de reproduction change pour le bouton X (pause). Lorsque la reproduction s’achève, elle s’arrête à la première image de l’enregistrement que l’on vient de visualiser. x (Arrêt) Arrête la reproduction. Écran complet Montre une image animée sur plein écran et commence automatiquement la reproduction. Pour revenir au “Lecteur vidéo” , appuyez sur la touche / / / , ou bien OK. En fonction de la taille de l’image animée, le téléviseur reproduit automatiquement sur le plein écran la taille appropriée de chacune des images. Menu Présente le Menu. Vous pouvez maintenant sélectionner l’une ou l’autre des options suivantes : Informations Présente l’information concernant l’image sélectionnée. Protect. Protège le fichier images contre l’effacement. Suppr. Efface le fichier images sélectionné Fermer Ferme le Menu. Une image protégée ( Retour ) ne peut pas être effacée. Retourne au menu d’origine du “Memory Stick”. Commandes visibles à l’écran L’écran de commandes visibles présente les fonctions “Lecteur vidéo” est en cours de reproduction. Rembob : Rembobine l’image animée. AV. RAP. : Avance rapide de l’image animée.

de la télécommande lorsque le Si vous commencez la séquence d’images et que vous arrêtiez l’image animée ou la passiez sur pause, l’écran de commandes visibles passe à Préc. et Suiv. . Pour de plus amples détails, consultez le chapitre “Utilisation du “Memory Stick” Diaporama” , page 54. Préc..: Visualise l’image précédente. Suiv.: Visualise l’image suivante. Voir page suivante, SVP ... “Memory Stick”

03FR02BAS.fm Page 54 Thursday, January 16, 2003 7:10 PM Utilisation du “Memory Stick” Diaporama. “Diaporama” vous permet de voir une séquence des images contenues dans le “Memory Stick“. 1 Insérez un “Memory Stick” contenant les images que vous désirez voir. 2 Appuyez sur la touche “Memory Stick”. Le contenu du “Memory Stick ” apparaît sur l’écran. 3 Appuyez sur la touche

pour mettre en valeur Sél. dossier et appuyez ensuite sur la touche OK. Le menu Sél. dossier est affiché sur l’écran. 4 Appuyez sur la touche pour sélectionner l’index et appuyez ensuite sur la touche pour sélectionner un nouveau dossier que vous voulez voir. Puis, appuyez sur la touche OK. Un index d’images minimisées est affiché sur l’écran, parmi celles que contient le dossier sélectionné. 5 Appuyez sur la touche

pour mettre en valeur Diaporama et appuyez ensuite sur la touche OK. Le menu index de Diaporama est affiché. Vous pouvez maintenant sélectionner n’importe laquelle des options suivantes. Appuyez sur la touche pour sélectionner les options et appuyez ensuite sur la touche OK. Diapo avan. : Positionne les images, automatiquement ou manuellement. Interval : Sélectionne le temps de visualisation d’une image à partir de 5 sec., 10 sec., 30 sec., 1 min., 5 min. jusqu’à 10 min. Il s’agit d’une durée de visualisation approximative. Lorsque Diapo avan. : est configuré en Manuel, cette fonction ne peut pas agir. 6 Appuyez sur la touche

pour sélectionner Exécuter et appuyez ensuite sur la touche OK. Pour commencer le Diaporama Lorsque vous configurez “Diapo avan.” en “Auto”. Les images changent automatiquement. Lorsqu’on sélectionne un fichier d’images en mouvement, celui-ci se reproduit automatiquement et, après la reproduction, on visualise automatiquement l’image suivante. “Lecteur vidéo” ne se reproduit pas lorsque vous configurez Diapo avan. en Auto. Lorsque vous configurez “Diapo avan.” en “Manuel”. Appuyez sur la touche pour faire avancer ou reculer les images. : Visualise l’image suivante. : Visualise l’image précédente. Lorsque vous visualisez une image fixe sur plein écran, vous pouvez faire glisser les images comme indiqué ci-dessus. Lorsque vous sélectionnez une image animée L’image animée ne se reproduit pas et on visualise “Lecteur vidéo”. Pour de plus amples détails sur l’utilisation de “Lecteur vidéo”, reportez-vous au chapitre “Reproduction d’une image animée (Lecteur vidéo) , page 53. Appuyez sur la touche pour visualiser l’image suivante. Pour arrêter le Diaporama. Si vous désirez arrêter le “Diaporama”, faites ce qui suit pour revenir à l’affichage d’origine du Memory Stick”. Si vous configurez “Diapo avan.” en “Auto” . Appuyez sur la touche OK. Si vous configurez “Diapo avan.” en “Manuel” Appuyez sur la touche OK pour visualiser le menu index et appuyez ensuite sur sélectionner Retour.

pour 03FR02BAS.fm Page 55 Thursday, January 16, 2003 7:10 PM Apparition de messages d’attention pendant que vous utilisez le “Memory Stick” Si un fichier images présente un problème quelconque, vous pouvez voir apparaître sur l’écran les indicateurs qui sont mentionnés ci-dessous. Etudiez-les pour pouvoir ensuite les relier au type de situation correspondante. Le ficher image est en format JPEG ou MPEG1 qui n’est pas compatible. L’index minimisé existe, mais il n’est pas compatible DCF. Pas de fichier image sélectionné. Fichier image mais erreur irrécupérable sur l’index minimisé. Erreur irrécupérable sur le fichier image. Messages d’attention pendant que vous utilisez le “Memory Stick” Utilisez la liste qui figure ci-dessous pour vérifier le sens des messages. Pas de Memory Stick Pas de fichier Pas de fichier vidéo Pas de fichier d’image fixe Lecture impossible Memory Stick verrouillé Erreur Memory Stick Erreur de type Memory Stick Erreur de format Erreur fichier Mémoire morte (ROM) Insérez correctement le “Memory Stick “ dans l’encoche du “Memory Stick “. Il n’y a aucun fichier images dans le dossier que vous avez sélectionné. Il n’y a aucun dossier images en mouvement dans le dossier que vous avez sélectionné, bien que “Filtre” soit configuré en “Cinéma” dans le menu “Option”. Il n’existe aucun fichier images fixes dans le dossier que vous avez sélectioné, bien que “Filtre” soit configuré en “Image fixe” dans le menu “Option”. Erreur irrécupérable sur les données d’image du film. Le commutateur de sécurité contre l’effaceement du “Memory Stick “ est situé sur “LOCK “. Changez-le de position.

• Le “Memory Stick“ est détérioré.
• Nettoyez le terminal du “Memory Stick “. Un “Memory Stick“ qui n’est pas compatible ou qui ne peut pas être utilisé dans le téléviseur dans lequel il a été inséré. Le “Memory Stick“ n’a pas été formaté correctement. Le dossier sélectionné n’a pas été correctement étiqueté. Introduisez à nouveau le nom - de moins de 66 caractères, y compris “ / “ , en déroulant le menu “Sél. dossier “.
• Vous avez inséré un “Memory Stick“ “lecture seule”, sur lequel ont été enregistrés des fichiers images. On ne peut pas enregistrer ou effacer de données sur un “Memory Stick“ “lecture seule”. “Memory Stick”

03FR02BAS.fm Page 56 Thursday, January 16, 2003 7:10 PM Télétexte Le télétexte est un service d’information que diffuse la plupart des chaînes télévisées. La page du sommaire du service de télétexte (en général, la page 100), explique comment utiliser ce service. Pour évoluer à l’intérieur du télétexte, utilisez les touches de la télécommande comme indiqué ci-dessous. Vérifiez que vous utilisez un canal (émetteur TV) disposant d’un signal suffisamment fort pour éviter des erreurs de télétexte. Entrer dans le service du Télétexte : Après avoir sélectionné la chaîne de télévision qui transmet le service de Télétexte que vous désirez consulter, appuyez sur la touche

Sélectionner une page du télétexte : A l’aide des touches de la télécommande, introduisez les 3 chiffres du numéro de page que vous désirez consulter.

• Si vous vous trompez, introduisez à nouveau le numéro de page correct.
• Si le compteur de pages ne s’arrête pas, c’est que la page demandée n’est pas disponible. Dans ce cas, introduisez un autre numéro de page. Accéder à la page suivante ou à la page précédente : Appuyez sur la touche PROG + ( ) ou sur la touche PROG - ( Superposer le télétexte à l’image télévisée : Pendant que vous voyez le télétexte, appuyez sur la touche touche pour sortir du mode télétexte.

. Appuyez à nouveau sur cette Arrêt sur une page du télétexte : Certaines pages de télétexte comportent plusieurs pages secondaires qui se succèdent automatiquement. Pour éviter ceci, appuyez sur les touches . Appuyez à nouveau sur ces touches pour libérer le blocage. Voir une information cachée (p. ex. : la solution d’une devinette) Appuyez sur les touches . Appuyez à nouveau sur ces touches pour que l’information soit à nouveau cachée. Quitter le service Télétexte : Appuyez sur la touche

Fastext Le service Fastext vous permet d’avoir accès aux pages de Télétexte en appuyant sur une seule touche. Si le téléviseur est en mode Télétexte et au cas où l’émetteur émet des signaux Fastext, un menu de codes couleur s’affiche au bas de la page du télétexte. Appuyez sur la touche de couleur correspondante de la télécommande (rouge, jaune, vert ou bleu) pour accéder directement à la page choisie.

Télétexte 03FR02BAS.fm Page 57 Thursday, January 16, 2003 7:10 PM NexTView*

• (suivant la disponibilité du service). NexTView est un guide électronique de programmes sur écran qui contient une information concernant les programmes des diverses chaînes de télévision. Vous pouvez chercher cette information par sujets (sports, art etc.), ou par dates. Si des caractères erronés apparaissent en visionnant NexTView, entrez dans l’option “Langue/Pays” en utilisant le système des menus (voir page 36) et sélectionnez la même langue que celle dans laquelle le NexTView est en train d’émettre. Voir NexTView 1 Sélectionnez une chaîne de télévision qui transmette le service de NexTView. Dès que l’information sera disponible, l’indication “NexTView” s’affichera sur l’écran. 2 Pour avoir accès au service NexTView, vous disposez de deux types d’écran NexTView, en fonction du pourcentage de données disponible : a)Ecran “Liste des programmes” : Pendant que vous regardez la télévision et lorsque l’indication “NexTView” apparaît en caractères noirs (+ 50% d’informations disponibles ou en caractères oranges (- 50% d’informations disponibles) sur l’écran, appuyez sur la touche de la télécommande pour voir la connexion “Liste des programmes” (voir la fig. 1, page suivante). b)Ecran “Vision d’ensemble” : Pendant que vous regardez la télévision et lorsque plus de 50% des données de NexTView sont disponibles (suivant la zone, il se peut que les données ne soient pas opérationnelles à 100 %), l’indication “NexTView” s’affiche en noir. Appuyez alors sur la touche la télécommande pour voir l’écran “Vision d’ensemble” (voir la fig. 2 , page suivante). Au moment où vous entrez dans le service NexTView, le % des données disponibles de NexTView s’affichera dans le coin gauche inférieur. Après être rentré dans ce service, le % des données n’augmentera pas. 3 Pour naviguer sur NexTView :
• Appuyez sur la touche pour vous déplacer vers la droite ou vers la gauche.
• Appuyez sur la touche pour vous déplacer vers le haut ou vers le bas.
• Appuyez sur la touche OK pour confirmer une sélection. 4 Pour quitter le service NexTView, appuyez sur la touche ede la télécommande.

Voir page suivante, SVP ... NexTView

Ecran “Vision d’ensemble” (fig. 2) :

Icônes par sujets (reportez-vous à “Légende Icônes” , page suivante) Date Liste des programmes

4 Enregistrer Cette fonction n’est disponible que si le téléviseur est connecté à un magnétoscope qui dispose du SmartLink et de programmation par minuterie. Si vous désirez enregistrer le programme sélectionné, appuyez sur la touche rouge de la télécommande si la commande “Enregistrer“ est affichée en rouge. Si la commande “Enregistrer“ est affichée en blanc, le magnétoscope connecté au téléviseur ne possède pas la fonction NexTView Download et vous ne pouvez donc pas le programmer par le NexTView. 5 Rappeler Si vous désirez que le téléviseur vous rappelle que le programme sélectionné est sur le point de commencer, appuyez sur la touche verte de la télécommande. A l’heure prévue pour l’émission, un message s’inscrira sur l’écran pour vous rappeler que le programme va être émis.

• Les options “Enregistrer” et “Rappeler” s’afficheront sur l’écran dès que vous aurez sélectionné un programme, mais elles ne s’afficheront pas si vous êtes en train de regarder le service NexTView sur une chaîne de télévision qui ne dispose pas de son propre service NexTView.
• Les options “Enregistrer” et “Rappeler” ne seront pas disponibles si le programme que vous avez sélectionné est déjà commencé.

NexTView 03FR02BAS.fm Page 59 Thursday, January 16, 2003 7:10 PM Légende Icônes : liste complète : Présente toute l’information sur la programmation des divers émetteurs de télévision, classée par horaire et par chaînes. sélection des chaînes : Au cas où le fournisseur de NexTView enverrait des informations pour plus de 8 chaînes de télévision, vous pouvez en choisir 8 pour créer votre propre liste. Après avoir configuré votre liste personnelle, vous pouvez toujours revenir à la liste originale. Pour cela, il suffit de sélectionner “Auto B” en appuyant sur la touche de la télécommande. spectacles programmes pour enfants liste de rappel : Présente la liste de tous les programmes (5 au maximum) que vous avez choisis pour le rappel. art sports informations films musique

03FR02BAS.fm Page 60 Thursday, January 16, 2003 7:10 PM Connexion des équipements en option En suivant les instructions ci-dessous, vous pouvez connecter à votre téléviseur une large gamme d’équipements optionnels (les câbles de connexion ne sont pas fournis). Connexions situées sur la partie frontale de l’unité de réception PROG

Informations complémentaires

Pour éviter les bruits sur image, ne connectez pas simultanément des équipements externes aux connecteurs E et F. 03FR02BAS.fm Page 61 Thursday, January 16, 2003 7:10 PM Connexions situées au dos de l’unité de réception Magnétoscope Décodeur DVD Décodeur Sub-woofer (SA-WD100)

• “PlayStation” est un produit de Sony Computer Entertainment, Inc.
• “PlayStation” est une marque commerciale de Sony Computer Entertainment, Inc. ** Pour contrôler d’autres équipements Sony à partir de la télécommande du téléviseur, connectez le connecteur d’entrée CONTROL S IN de l’appareil au connecteur de sortie CONTROL S OUT du téléviseur, avec le câble CONTROL S.

Voir page suivante, SVP ... Informations complémentaires

MOUSE CENTRE SPEAKER IN 180W (6 ) MAX Connexion d’un magnétoscope : Pour connecter un magnétoscope, consultez le chapitre “Branchement de l’antenne et du magnétoscope”, page 22. Nous vous conseillons de connecter votre magnétoscope en utilisant un câble Péritel. Réglez le signal du magnétoscope sur la chaîne de télévision numéro “0”, en utilisant l’option “Mémorisation manuelle” . Pour tout renseignement complémentaire sur la programmation manuelle de ces prédéterminations, reportez-vous à la page 38, étape A). Consultez le mode d’emploi de votre magnétoscope pour savoir comment localiser le canal du signal vidéo. Connexion d’un magnétoscoe ou d’un graveur DVD disposant du SmartLink : SmartLink établit une liaison directe entre le téléviseur et un magnétoscope ou un graveur DVD . Pour toute information complémentaire concernant le SmartLink, consultez le mode d’emploi de votre magnétoscope ou du graveur DVD . Si vous utilisez un magnétoscope ou un graveur DVD disposant du SmartLink, branchez-les sur le connecteur Péritel avec un câble Péritel 3/ S ou

Les deux connecteurs Péritel 3/ S et , ne peuvent supporter simultanément la liaison SmartLink. Si vous connectez un magnétoscope et un graveur DVD aux deux connecteurs Péritel 3/ S et , sélectionnez lequel des deux doit supporter la liaison SmartLink, en utilisant l’option “SmartLink “ du menu “Fonctions” (page 35). Si vous avez connecté un décodeur au connecteur Péritel grâce à un magnétoscope connecté à ce connecteur Péritel :

, ou Sélectionnez l’option “Mémorisation manuelle” du menu “Réglage” et après avoir choisi l’option “Décodeur *”, sélectionnez “Oui” (en appuyant sur la touche ). Répétez cette opération pour chacun des signaux codés.

• Cette option ne sera disponible qu’en fonction du pays sélectionné dans le menu “Langue/ Pays”. Si vous connectez un graveur DVD au connecteur Péritel

Le signal parti d’un graveur DVD est de format 576p. Si vous désirez entrer le signal avec ce format, connectez le graveur DVD au connecteur et aux connecteurs Y, PB/CB, PR/CR de Sélectionnez le menu “Fonctions” et configurez “Sélect.entrée AV4” de “Manuel” (page 35). Connexion avec un appareil audio externe : Pour écouter le son du téléviseur sur une chaîne Hi-Fi : Si vous désirez que le son du téléviseur soit amplifié, connectez votre Hi-fi sur la sortie audio J. Sélectionnez le menu “Fonctions” sur le Système des Menus et configurez “Haut parleur” en “Arrêt”.

Informations complémentaires 03FR02BAS.fm Page 63 Thursday, January 16, 2003 7:10 PM Pour connecter un sub-woofer : Connectez votre sub-woofer à la sortie M 5 W/G/W/G en utilisant un câble audio monaural. Pour entendre le son du système Dolby Prologic à travers les haut-parleurs du téléviseur : Si vous désirez que le son audio de votre appareil soit transmis par les haut-parleurs de votre téléviseur, connectez l’ampli décodeur de votre système Dolby Prologic aux terminaux P du CENTRE SPEAKER IN. Si vous disposez d’un ampli Dolby, connectez la sortie centrale de cet ampli aux terminaux P du CENTRE SPEAKER IN pour utiliser les haut-parleurs de votre téléviseur comme haut-parleur central. Puis, par le Système des Menus, sélectionnez le menu “Fonctions” et configurez “Haut parleur” en “Entrée centrale”. Vous pouvez modifier le volume du son des haut-parleurs du téléviseur en agissant sur les touches de la télécommande ou de l’ampli externe. Sélectionnez la télécommande désirée en utilisant l’option “Sortie audio” du menu “Fonctions” (page 34). Lorsque vous connectez la souris AV Lorsque vous connectez la souris AV et que vous l’installez sur un ampli externe, vous pouvez utiliser la télécommande de l’ampli pour contrôler le volume du son de l’ampli externe, en la dirigeant vers le téléviseur. Connectez la souris AV sur l’entrée O du AV MOUSE IN et installez-la juste au-dessus du senseur de la télécommande de l’ampli externe. Souris AV Ampli Senseur de la télécommande

Informations complémentaires

03FR02BAS.fm Page 64 Thursday, January 16, 2003 7:10 PM Utilisation des équipements en option 1 Connectez votre équipement au connecteur adéquat du téléviseur, comme indiqué aux pages 62, 63 et 64. 2 Allumez l’équipement que vous avez connecté. 3 Pour obtenir l’image de l’équipement connecté, appuyez plusieurs fois sur la touche jusqu’à ce que le symbole correct d’entrée s’inscrive sur l’écran. Au même moment où vous appuyez plusieurs fois sur la touche , le voyant correspondant à l’entrée sélectionnée s’allume sur l’unité de réception.

Voyant de l’entrée sélectionnée 1 ou

• Signal d’entrée audio / vidéo par le connecteur Péritel

• Signal d’entrée RVB par le connecteur Péritel H. Ce symbole n’apparaît que si une entrée RVB est connectée.
• Signal d’entrée audio / vidéo par le connecteur Péritel I ou N.

• Signal d’entrée S Video par le connecteur Péritel I.

• Signal d’entrée RVB par le connecteur Péritel N. Ce symbole n’apparaît que si une entrée RVB est connectée.

• Signal d’entrée vidéo par les connecteurs L Y, PB/CB, PR/CR et signal d’entrée audio par le connecteur K.

• Signal d’entrée vidéo par le connecteur RCA F et signal d’entrée audio par le conencteur G.

• Signal d’entrée S Video par le connecteur RCA E du S Video et signal d’entrée audio par le connecteur G.

• Signal d’entrée RVB par le connecteur B Dsub à 15 contacts et signal d’entrée audio par le connecteur C.
• Entrée de données d’un “Memory Stick” inséré dans l’encoche “Memory Stick” A. Si votre enregistreur DVD est connecté au connecteur et aux connecteurs Y, PB/CB, PR/CR de 5, sélectionnez le connecteur d’entrée en utilisant l’option “Sélect.entrée AV4” du menu “Fonctions” (page 35).

Pour revenir à l’image télévisée normale, appuyez sur la touche Le voyant de l’unité de réception s’allume. de la télécommande. Pour connecter un équipement monaural Connectez le connecteur RCA à l’entrée L / G / S / I et sélectionnez le signal d’entrée 5 en utilisant les instructions ci-dessus indiquées. Consultez “Contrôle du son“ et sélectionnez “Son stéréo” “A” sur l’écran du menu Réglage Son (page 29).

Informations complémentaires 03FR02BAS.fm Page 65 Thursday, January 16, 2003 7:10 PM Configuration de la télécommande pour un magnétoscope ou un DVD Cette télécommande est prévue pour contrôler les fonctions principales de ce téléviseur Sony, du DVD Sony et de la majorité des magnétoscopes Sony, à partir du moment où sont installées les piles. Pour contrôler d’autres marques de magnétoscopes et de DVD et certains modèles de magnétoscopes Sony, procédez comme suit :

• Avant de commencer, cherchez sur la liste qui figure à la page suivante, le code à 3 chiffres correspondant à la marque de votre magnétoscope ou de votre DVD . Lorsqu’il s’agit de marques qui présentent plus d’un code, introduisez le premier d’entre eux.
• Sony fait son possible pour actualiser le logiciel suivant les modifications qui se produisent sur le marché, donc, pour localiser le code le plus récent, consultez la liste des codes qui est jointe à la télécommande. 1 Appuyez à plusieurs reprises sur la touche Sélecteur Equipement VIDEO de la télécommande jusqu’à ce que le voyant vert du VCR (pour le magnétoscope) ou DVD s’allume sur la position désirée.

Si le Sélecteur Appareil est sur la position TV, vous ne pourrez entrer aucun code en mémoire.

2 Avant que le voyant vert ne s’éteigne, appuyez sur la touche jaune pendant environ 6 secondes jusqu’à ce que le voyant vert commence à clignoter.

3 Pendant que le voyant vert clignote, utilisez les touches numériques de la télécommande pour introduire le code à trois chiffres qui correspond à l’appareil (reportez-vous à la page suivante).

Si le code sélectionné a été correctement introduit, les trois voyants vert s’éclaireront momentanément. 4 Allumez le magnétoscope ou le DVD et vérifiez que vous pouvez PROG MENU en contrôler correctement les principales fonctions.

• Si l’appareil, ou certaines fonctions, ne répondent pas, assurez-vous d’avoir introduit le bon code ou, s’il existe plus d’un code, essayez le code suivant assigné à cette marque (reportez-vous à la page suivante).
• Les codes entrés en mémoire se perdront si vous n’effectuez pas le changement des piles usées en moins de quelques minutes. Dans ce cas, reprenez les étapes antérieures. A l’envers du couvercle des piles, une petite étiquette permet de noter vos codes de marque.
• Ni toutes les marques ni tous les modèles de chaque marque ne sont codés.

Voir page suivante, SVP ... Informations complémentaires

THOMSON 319, 350 YAMAHA 018, 027, 020, 002 Informations complémentaires 03FR02BAS.fm Page 67 Tuesday, February 4, 2003 9:30 PM Spécifications KLV-30MR1 Unité de réception (MBT-MRL1) Alimentation : 220 - 240 VCA; 50/60 Hz. Consommation : 30 W Consommation en mode veille (standby) : 0,6 W Dimensions (l x h x pfd) : Env. 430 x 105 x 348 mm Poids : env. 6 Kg Téléviseur à écran (LDM-3000) Alimentation : 220 - 240 VCA - 50/60 Hz. Dimensions de l’écran : 30 pouces Diagonale de l’écran : env. 76 cm. Résolution écran : 1280 pixels (horizontal) x 768 lignes (vertical) Consommation d’énergie : 150 W Consommation d’énergie en mode veille (standby) : 0,1 W Dimensions (l x h x pfd) : Env. 971,2 x 594,4 x 229 mm avec support Env. 971,2 x 524,3 x 93,4 mm sans support Poids : env. 20 Kg Env. 27 kg (support compris) Système de panel : Ecran LCD Norme de TV : Suivant le pays sélectionné : B/G/H, D/K, L, I Standard couleur : PAL, SECAM NTSC 3.58, 4.43 (entrée vidéo seulement)

Connecteur Péritel de 21 broches (norme CENELEC), y compris entrées audio / vidéo, entrée RVB , sorties audio / vidéo TV. 3/ S (SMARTLINK; au choix) Connecteur Péritel de 21 broches (norme CENELEC), y compris entrées audio / vidéo, entrée S-vidéo, sortie audio - vidéo sélectionnable et connexion SmartLink.

(SMARTLINK; au choix) Connecteur Péritel de 21 broches (norme CENELEC), y compris entrées audio / vidéo, entrée RVB , sortie audio - vidéo sélectionnable, et connexion SmartLink. Y: 1 Vp-p, 75 Ohms, synchronisation négative 0,3 Vca PB: 0.7 Vp-p, 75 Ohms PR: 0.7 Vp-p, 75 Ohms entrée audio (connecteurs RCA) 500 m Vrms (modulation 100%), Impédance : 47 Kilo-Ohms 5 SUB WOOFER: connecteur RCA : sorties audio (gauche / droite) connecteurs RCA 5 CENTRE SPEAKER IN : 15W x 2 (4 Ohms) Antenne : Terminal externe de 75 Ohms pour VHF/ UHF . Couverture de canaux : VHF : UHF : CATV : HYPER : D/K :

Connecteurs arrière : Connecteur Péritel de 21 broches (norme CENELEC), y compris entrée audio / vidéo, entrée RVB , sorties audio / vidéo TV. CTRL S : miniconnecteurs RCA AV MOUSE : sourcis AV, miniconnecteur RCA E2-E12 E21-E69 S1-S20 S21-S41 R1-R12, R21-R69 F2-F10, B-Q, F21-F69

Voir page suivante, SVP ... Informations complémentaires

entrée S-vidéo (mini DIN de 4 broches) : Y: 1 Vp-p, 75 Ohms déséquilibré, synchronisation négative C: 0,286 Vp-p (Rafale de signaux), 75 Ohms entrée vidéo (connecteur RCA) : 1 Vp-p, 75 Ohms déséquilibré, synchronisation négative entrée audio (connecteurs RCA) : 500 m Vrms (modulation 100%), Impédance : 47 Kilo-Ohms i prise pour casque Entrée PC (Dsub de 15 broches) G: 0.7 Vp-p, 75 Ohms, non synchronisée en vert B: 0.7 Vp-p, 75 Ohms, non synchronisée en vert R: 0.7 Vp-p, 75 Ohms, non synchronisée en vert HD:1-5 Vp-p VD: 1-5 Vp-p Entrée audio PC : miniconnecteur RCA Encoche Memory Stick Sortie son : 10W x 2 Accessoires fournis :

• 1 télécommande (RM-972)
• 2 piles taille AAA (type R03)
• 1 câble de connexion pour l’écran
• 2 câbles secteur (type C-4)
• 2 câbles secteur (type BF)
• 2 câbles secteur (type C-5) Les câbles secteur de type BF et C-5 peuvent ne pas être fournis, suivant le pays.

Informations complémentaires Divers :

• Télétexte, Fastext, TOPtext
• Déconnexion automatique.
• SmartLink (liaison directe entre votre téléviseur et un magnétoscope compatible. Pour toute information concernant SmartLink, consultez le mode d’emploi de votre magnétoscope) Disponible en 3 ou en
• Détection automatique de la norme TV.
• Format automatique de l’image. Cadence de l’entrée PC : Fréquence du signal d’entrée Horizontal : 15,6 – 90 kHz Vertical : 48 – 85 Hz Résolution maxima : 1.600 pixels x 1.200 lignes. 03FR02BAS.fm Page 69 Thursday, January 16, 2003 7:10 PM Tableau de modes prédéterminés pour un écran d’ordinateur PC Nbre Résolution (points x lignes) Mode graphique Fréquence horizontale (kHz) Fréquence verticale (Hz)

(*) Si votre carte graphique ou votre PC est compatible, vous pouvez sélectionner ce mode.

Informations complémentaires

03FR02BAS.fm Page 70 Thursday, January 16, 2003 7:10 PM Dépannage Voici quelques solutions simples qui vous permettront de résoudre des problèmes liés à la qualité de l’image et du son. Problème Solution Pas d’image Pas d’image (écran noir) et pas • Vérifiez que l’antenne est bien branchée.

• Connectez unité de réception et téléviseur au réseau et appuyez de son. sur la touche de la partie frontale de l’unité de réception.
• Connectez l’écran du téléviseur à l’unité de réception en utilisant le câble fourni à cet effet.
• Si le voyant (marche / mise en veille) est bien allumé, appuyez sur la touche TV de la télécommande. Le téléviseur s’éteint
• Vérifiez que le Arrêt tempo. est bien activé (page 40). automatiquement (le téléviseur • Vérifiez si le Minuterie O/N est bien activé (page 43). est configuré en mode veille • Vérifiez si Arrêt auto est bien activé (page 42). [standby]). Pas d’image ou pas de menu • Vérifiez que l’équipement optionnel est bien allumé et appuyez d’information de l’équipement plusieurs fois sur la touche de la télécommande, jusqu’à ce externe branché à la prise que le symbole d’entrée correct s’affiche sur l’écran. Péritel.
• Vérifiez que l’équipement en option et le téléviseur sont bien connectés. Image déficiente / Image instable
• Vérifiez que l’antenne n’est ni cassée ni tordue.
• Vérifiez que l’antenne n’est pas hors d’usage (3-5 ans d’utilisation dans des conditions normales, 1-2 ans sur la côte). Lignes de points ou bandes
• Vérifiez que l’antenne n’est ni cassée ni tordue.
• Vérifiez que l’antenne n’est pas hors d’usage (3-5 ans d’utilisation dans des conditions normales, 1-2 ans sur la côte). Lignes de points ou bandes. • Eloignez le téléviseur des sources de bruits d’origine électrique telles que voitures, motos ou sèche-cheveux. Pas de couleur (programmes • Par le système de menus, entrez dans le menu “Réglage de couleur en noir et blanc). l’image” et sélectionnez “R à Z” pour revenir aux réglages d’usine (page 28).
• Si vous avez sélectionné la fonction Eco. énergie de “Diminuer”, les couleurs peuvent s’affadir (page 33). De petits points noirs et /ou • L’image d’un écran plat est composée de pixels. De petits points des points brillants noirs et/ou des points brillants (pixels) apparaissant sur l’écran apparaissent sur l’écran. ne sont pas un signe de mauvais fonctionnement. L’image est excessivement
• Par le système des menus, entrez dans le menu “Contrôle de brillante. l’image” et sélectionnez ensuite “mode”. Puis sélectionnez le mode d’image désiré (page 26). Image mais bruit (bande).
• Vérifiez que l’antenne est bien connectée en utilisant le câble coaxial fourni.
• Le câble de l’antenne ne doit pas être proche des autres câbles de connexion.
• N’utilisez pas de câble de 300 Ohms à double conduit, qui pourrait provoquer des interférences. L’image n’est pas bonne
• Assurez-vous que le signal de sortie de l’appareil connecté au (saturation de blanc) connecteur Péritel 3/ S n’est pas un signal RVB. Si c’est lorsqu’on visualise un signal un signal RVB, branchez l’appareil aux connecteurs Péritels du connecteur Péritel

Informations complémentaires 03FR02BAS.fm Page 71 Thursday, January 16, 2003 7:10 PM Problème Solution Distorsion de l’image et bruit. • Regardez si l’un des équipements optionnels est installé face au téléviseur ou à côté de lui. Lorsque vous installez un équipement optionnel, il faut laisser un espace raisonnable entre celui-ci et le téléviseur. Son entrecoupé pendant

• La tête du magnétoscope provoque des interférences. Eloignez le magnétoscope du téléviseur. l’enregistrement ou la
• Pour éviter le bruit, laissez un espace de 30 cm entre le reproduction d’une vidéo. magnétoscope et le téléviseur.
• Ne placez pas le magnétoscope en face du téléviseur ou à côté de lui.
• Par le système des menus, entrez dans le menu “Contrôle de Mauvaise image ou pas l’image” puis sélectionnez “R à Z” pour revenir aux réglages d’image (écran noir) mais d’usine (page 27). bonne qualité sonore.
• Si le voyant (suppression de l’image) est allumé en bleu, appuyez sur la touche (suppression de l’image) de la télécommande. Image mais bruit sur un canal • Par le système des menus, sélectionnez l’option “Mémorisation (émetteur TV). manuelle” du menu “Réglage” et réglez Fine Tuning (AFT) (réglage fin) pour obtenir une meilleure réception de l’image (page 39).
• Par le système des menus, sélectionnez l’option “Réduc. de bruit” du menu “Contrôle de l’image” pour réduire le bruit sur image (page 27).
• Eteignez tout appareil branché au Connecteur Péritel situé à Distorsion de l’image en l’arrière du téléviseur. changeant de chaîne ou en sélectionnant le télétexte. Caractères erronés sur les pages • Par le système des menus, entrez dans l’option “Langue / Pays” du menu “Réglage” et sélectionnez le pays dans lequel de Télétexte. fonctionne le téléviseur (page 36). Pour les langues cyrilliques, il est conseillé de sélectionner la Russie si le pays proprement dit ne figure pas sur la liste. Caractères erronés en regardant • Par le système des menus, entrez dans l’option “Langue / Pays” du menu “Réglage” et sélectionnez le pays d’où est émis le NexTView. NexTView (page 36). Pas de son / Son mais bruits.
• Appuyez sur la touche 2 +/– ou % (mute / muet) de la télécommande.
• Vérifiez que l’option “Haut parleur” est configurée sur “Principal” du menu “Fonctions” (page 33).
• Si le casque est branché, entrez dans le menu “Contrôle du son” et sélectionnez l’option “Liaison avec i” en “Arrêt” , ou débranchez le casque. Son brouillé.
• Vérifiez que l’antenne est connectée par le câble coaxial fourni.
• Le câble de l’antenne ne doit pas être proche des autres câbles de connexion.
• N’utilisez pas de câble de 300 Ohms à double conduit qui pourrait provoquer des interférences. Le bruit du ventilateur
• Avec le temps, les ouvertures d’aération peuvent se remplir de augmente. poussière. Ce dépôt peut diminuer la capacité de refroidissement du ventilateur incorporé à l’appareil. Pour prévenir cet effet, nous vous conseillons d’éliminer la poussière périodiquement (une fois par mois) à l’aide d’un aspirateur. Le menu n’est pas opérationnel. • Si la couleur de l’option que vous voulez appliquer est très claire, vous ne pourrez pas effectuer la sélection. Image de bonne qualité mais pas de son. On entend un bruit bizarre. La caisse du téléviseur craque. • Les changements de température qui se produisent dans la pièce provoquent parfois des contractions ou des dilatations de la caisse du téléviseur et donc de légers bruits. Ceci n’indique en rien un mauvais fonctionnement Voir page suivante, SVP ... Informations complémentaires

03FR02BAS.fm Page 72 Thursday, January 16, 2003 7:10 PM Problème Le téléviseur émet un bourdonnement. Le téléviseur tictaque. On entend un bruit de fond dans le téléviseur. La télécommande ne fonctionne pas. L’indicateur de mise en veille (marche / mise en veille) du téléviseur clignote. Solution

• Le ventilateur du téléviseur fonctionne. Ceci n’indique en rien un mauvais fonctionnement.
• Lorsqu’on allume le téléviseur, ceci active un circuit électrique. Ceci n’indique en rien un mauvais fonctionnement.
• Lorsqu’on allume le téléviseur, une surtension peut provoquer un bruit de fond Ceci n’indique en rien un mauvais fonctionnement.
• Vérifiez que le Sélecteur Appareil de la télécommande est sur la position correspondant à l’appareil qu’il est censé contrôler (magnétoscope, télévision ou DVD).
• Si la télécommande ne peut pas contrôler le magnétoscope ou le DVD bien que le Sélecteur Appareil soit correctement configuré, réintroduisez le code comme expliqué au chapitre “Configuration de la télécommande pour un magnétoscope ou un DVD” de la page 65.
• Prenez contact avec le centre de service Sony le plus proche. Ordinateur personnel Problème Solution Pas d’image Si le message NO INPUT
• Vérifiez que le câble du signal vidéo est correctement branché et SIGNAL est affiché sur l’écran, que toutes les fiches électriques branchées n’ont pas de jeu dans ou si le voyant (marche / les prises. mise en veille) s’allume en
• Vérifiez que les contacts du connecteur 15-Dsub de l’entrée vidéo ne sont pas tordus ou enfoncés. rouge. Problèmes causés par l’ordinateur connecté
• L’ordinateur est probablement en mode économie d’énergie. Vérifiez-le en tapant sur n’importe quelle touche de l’ordinateur.
• Vérifiez que l’ordinateur est bien alimenté en position “Oui“.
• Vérifiez que la carte graphique est bien placée dans l’ouverture appropriée du bus. Si l’écran affiche le message OUT OF SCAN RANGE . Problèmes causés par l’ordinateur connecté

• Vérifiez que la gamme de fréquence se trouve dans les limites spécifiées par le moniteur. Si vous avez remplacé un ancien moniteur par ce téléviseur, rebranchez le moniteur et réglez la gamme de fréquence selon les paramètres suivants :
• Horizontal : 15,6 - 90 kHz
• Vertical : 48 – 85 Hz Si vous utilisez Windows® *. • Si vous avez remplacé un ancien moniteur par ce téléviseur, rebranchez le moniteur et faites comme suit : sélectionnez la résolution 640 x 480 à 60 Hz pour Windows, en utilisant l’écran de sélection de dispositifs de Windows . Si vous utilisez un système
• Si nécessaire, lorsque vous connectez un ordinateur Macintosh , utilisez un adaptateur (non fourni). Connectez l’adaptateur à Macintosh ** . l’ordinateur avant de connecter le câble du signal vidéo.

Informations complémentaires 03FR02BAS.fm Page 73 Thursday, January 16, 2003 7:10 PM Problème Solution L’écran tremble, l’image saute, • Par le système des menus, sélectionnez l’option “Réglage des pixels” du menu “Commande écran” et réglez “Phase points” fluctue ou est codée. ou “Total pixels H” (page 32).

• Par le système des menus, sélectionnez l’option “RÉDUC.DE BRUIT” (Réduction des bruits) du menu “Picture Adjustment”, pour diminuer le bruit à l’image (page 27). Essayez de connecter le téléviseur à une alimentation de réseau distincte, de préférence sur un autre circuit. Problèmes causés par l’ordinateur connecté L’image est floue.

• Consultez le manuel de la carte graphique pour assurer une configuration appropriée au téléviseur.
• Assurez-vous que le mode graphique et la fréquence du signal d’entrée sont acceptés par ce téléviseur (page 69). Parfois, même si la fréquence se trouve dans la gamme correcte, certaines cartes graphiques peuvent avoir une impulsion de synchronisation trop restreinte pour que le téléviseur puisse la synchroniser correctement.
• Réglez la vitesse de régénération de l’image (fréquence verticale) pour obtenir la meilleure image possible.
• Par le système des menus, sélectionnez l’option “Luminosité” et “Contraste” du menu “Réglage de l’image” (page 27).
• Par le système des menus, sélectionnez l’option “Réglage des pixels” du menu “Commande écran” et réglez “Phase points” ou “Total pixels H” (page 32). Problèmes causés par l’ordinateur connecté Image à spectre. L’image n’est pas bien centrée ou dimensionnée. L’image est trop petite.

• Si la résolution est supérieure à la valeur numérique spécifiée par les “Spécifications” , page 68, la taille de l’image se réduit et sa qualité peut être inférieure à l’original. Ceci n’indique en rien un mauvais fonctionnement de l’appareil.
• Eliminez les extensions du câble du magnétoscope et/ou des boîtiers de distribution du magnétoscope.
• Vérifiez que toutes les fiches bipolaires sont fermement plantées dans les prises.
• Par le système des menus, sélectionnez l’option “Taille/ Centrage écran” du menu “Commande écran” et procédez au réglage “Taille vert.” (page 32).
• Par le système des menus, sélectionnez l’option “Taille/ Centrage écran” du menu “Commande écran” et réglez “Centrage hor. ” ou “Centrage vert.” (page 32). Tenez compte de ce que certains modes graphiques ne remplissent pas totalement l’écran. Problèmes provenant de l’ordinateur connecté

• Configurez la résolution de l’ordinateur connecté comme celle du téléviseur. Le dessin a un aspect ondulé ou • Par le système des menus, sélectionnez l’option “Réglage des pixels” du menu “Commande écran” et réglez “Phase points” elliptique (effet moiré). ou “Total pixels H” (page 32). La couleur n’est pas uniforme. • Par le système des menus, sélectionnez l’option “Réglage des pixels” du menu “Commande écran” et réglez “Phase points” ou “Total pixels H” (page 32). Le téléviseur s’éteint au bout d’un moment. Problèmes provenant de l’ordinateur connecté
• Sélectionnez en Arrêt le réglage d’économie d’énergie de l’ordinateur.

• Windows® est une marque commerciale de Microsoft Corporation aux Etats-Unis et dans d’autres pays. ** Macintosh est une marque commerciale d’ Apple Computer, Inc. aux Etats-Unis et dans d’autres pays. Voir page suivante, SVP ... Informations complémentaires

03FR02BAS.fm Page 74 Thursday, January 16, 2003 7:10 PM “Memory Stick” Problème Solution Vous ne pouvez pas insérer le “Memory Stick” dans son encoche “Memory Stick”.

• Le “Memory Stick” n’est pas présenté correctement. Insérez le “Memory Stick” dans l’encoche “Memory Stick” , en le présentant avec la marque b sur le dessus (page 47). Vous ne pouvez pas garder un fichier. • Le “Memory Stick” est plein. Effacez les fichiers d’images dont vous n’avez pas besoin.
• Le commutateur de protection d’écriture du “Memory Stick” est sélectionné sur LOCK . Libérez la protection d’écriture en fermant LOCK. Vous ne pouvez pas effacer un fichier • Le commutateur de protection d’écriture du “Memory Stick” est sélectionné sur LOCK. Libérez la protection ou la totalité du matériel. d’écriture en fermant LOCK.
• Le fichier images est protégé, Libérez la protection de l’écran index. On ne peut pas voir les fichiers images • Sélectionnez “Option” du menu “Origine Memory Stick” et sélectionnez ensuite “Fichier” . Après avoir fixe en format JPEG qui sont fait cela, placez “Filtre” sur “Image fixe” ou sur mémorisés sur un “Memory Stick”. “Arrêt” (page 49). Il est impossible de voir les fichiers • Sélectionnez “Option” du menu “Origine Memory Stick” et sélectionnez ensuite “Fichier”. Après avoir d’image animée en format “MPEG1” fait cela, placez “Filtre” sur “Image fixe” ou sur qui sont mémorisés dans un “Arrêt” (page 49). “Memory Stick” . Vous ne voyez pas l’image et sur l’écran apparaît

• Le fichier d’images n’est pas compatible DCF . Si les problèmes continuent, faites examiner votre téléviseur par un personnel spécialisé. N’ouvrez jamais l’appareil.

Informations complémentaires 03FR02BAS.fm Page 75 Thursday, January 16, 2003 7:10 PM Les principaux émetteurs français Compte tenu des évolutions, les émetteurs et canaux annoncés ci-après sont donnés à titre d’information et non d’engagement. Pour la réception de la majorité des émetteurs, l’antenne doit être en “position horizontale”. Lorsqu’elle doit être en “position verticale”, la lettre V suit le numéro de canal. EMETTEURS

Informations complémentaires

Informations complémentaires

03FR02BAS.fm Page 77 Thursday, January 16, 2003 7:10 PM Les principaux émetteurs français Répartition Européenne des normes et standards

Informations complémentaires
