Type de produit	Carte mère Micro-ATX
Marque / Modèle	MSI PRO H510MB
Chipset	Intel H470
Socket CPU	LGA 1200 (Intel 10th Gen, Pentium Gold, Celeron)
Mémoire	2 x DDR4, max 64 Go, jusqu'à 2933 MHz (i9/i7), 2666 MHz (i5/i3), support XMP
Slots d'extension	1 x PCIe 3.0 x16 (depuis CPU), 1 x PCIe 3.0 x1 (chipset)
Stockage	1 x M.2 (touche M), 4 x SATA 6 Gb/s, RAID 0/1/5/10
Audio	Realtek ALC897, HD 7.1 canaux
Réseau	Realtek 8111H Gigabit LAN
Connecteurs USB	1 x USB 3.2 Gen1 (5 Gb/s) interne, 2 x USB 2.0 internes, ports arrière HDMI/VGA
Alimentation	ATX 24 broches + 8 broches 12V CPU
Forme / Dimensions	Micro-ATX, 202 mm x 236 mm (7,95" x 9,3")
Poids approximatif	0,5 kg
Fonctions principales	MSI Center, Mystic Light, EZ Debug LED, Click BIOS 5
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Décharges électrostatiques (ESD) : porter un bracelet antistatique, toucher un objet métallique à la terre avant manipulation.
Pièces détachées / Réparabilité	Pile CMOS CR2032 remplaçable. Pas de pièces détachées fournies par le fabricant.
Informations générales	Carte mère pour PC de bureau, compatible Windows 10/11. Support mémoire dual channel.

FOIRE AUX QUESTIONS - PRO H510MB MSI

Comment installer le processeur sur la carte mère MSI PRO H510MB ?

Ouvrez le levier du socket LGA 1200, alignez le triangle doré du CPU avec le triangle du socket, placez délicatement le processeur, abaissez le levier et verrouillez-le. Consultez la vidéo : https://youtu.be/4ce91YC30ww

Quels types de mémoire RAM sont compatibles ?

La carte mère supporte la mémoire DDR4 non-ECC, unbuffered, jusqu'à 64 Go. Les fréquences supportées : 2133/2666/2933 MHz selon le processeur. Activez le profil XMP dans le BIOS pour des fréquences plus élevées.

Comment mettre à jour le BIOS ?

Vous pouvez utiliser M-FLASH : téléchargez la dernière version du BIOS sur le site MSI, copiez-la sur une clé USB, redémarrez et appuyez sur Ctrl+F5 pendant le POST pour entrer en mode flash. Ou via MSI Center > Support > Live Update.

La carte mère ne s'allume pas, que faire ?

Vérifiez les connexions d'alimentation (ATX 24 broches et CPU 8 broches). Assurez-vous que le bouton power est correctement branché sur JFP1. Réinitialisez le BIOS en court-circuitant le cavalier JBAT1 pendant 5 à 10 secondes après avoir débranché l'alimentation.

Comment installer Windows 10/11 ?

Insérez une clé USB bootable Windows, démarrez l'ordinateur, appuyez sur F11 pendant le POST pour choisir le périphérique de démarrage. Suivez les instructions à l'écran. Installez ensuite les pilotes via MSI Driver Utility Installer ou le site MSI.

Que signifient les LED EZ Debug ?

Les LED CPU, DRAM, VGA, BOOT indiquent l'état du matériel. Si une LED reste allumée, le composant correspondant n'est pas détecté ou a échoué à l'initialisation.

Puis-je utiliser un disque M.2 NVMe ?

Oui, le slot M2_1 (touche M) supporte les SSD M.2 NVMe ou SATA. Consultez la liste de compatibilité sur le site MSI. Fixez le SSD avec la vis et l'entretoise fournies.

Comment configurer le RAID ?

Le chipset H470 supporte RAID 0, 1, 5 et 10 pour les disques SATA. Accédez au BIOS > Settings > Intel(R) Rapid Storage Technology pour configurer le volume RAID avant d'installer le système d'exploitation.

La carte mère a-t-elle un éclairage RGB ?

Oui, elle dispose d'un connecteur JRGB1 pour bande LED RGB 12V (5050). Vous pouvez contrôler l'éclairage via MSI Center (Mystic Light).

Comment nettoyer la carte mère ?

Débranchez l'alimentation, utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer délicatement la surface. Évitez tout contact avec les composants électroniques sensibles. N'utilisez pas de produits chimiques ou d'air comprimé trop puissant.

MODE D'EMPLOI PRO H510MB MSI

Charakteristiques 14

Fonctions speciales. 17

Contenu 18

Connecteurs du panneau arriere 19

Tableau d'etat LED du port LAN 20

Connexion des prises audio 20

Vuediensembledescomposants 22

SocketCPU 23

Slots DIMM 24

PCI_E1-2: Slots d'extension PCIe 25

M2_1:Slot M.2(Touche M) 26

SATA3-6:Connecteurs SATA 6Gb/s 27

JAUD1: Connecteur audio avant. 27

JFP1, JFP2: Connecteurs du panneau avant 28

JCOM1:Connecteur de port serie 28

CPU_PWR1,ATX_PWR1:Connecteurs d'alimentation 29

Démarrage rapide

Merci d'avoir acheté cette nouvelle carte mère MSI. Cette section de démarriage rapiède fournit des explications sur son installation dans VOte ordinateur. Certains processus d'installations proposent égalément des démonstrations video. Veuilliez visiter l'URL pour regarder la video sur le navigateur Web de voir t'ételephone ou de votre tablette. Vous pouvez égalément visiter l'URL en scannant le code QR.

Outils de préparation et composants

IneL LGA1200CPU

Ventilateur de processeur

Chüssis

Mémoire DDR4

Informations de sécurité

Les composants dans l'emballage peuvent être endommagés par des décharges (electrostatiques (ESD). Pour vous assurer de correctement monter vos ordinateur, veuillez vous reférer aux instructions ci-dessous.
Assurez-vous de bien connectier tous les composants. En cas de mauvaise connexion, il se peut que l'ordinaire ne reconnaissse pas le composant et que le démarquee échoue.
Veuillez tenir la carte mere par les bords pour eviter de toucher les composants sensibles.
- Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipulier la carte mère afin de vous décharger de vos recharge statique. Touchez régulierement l'objet métalliquependant toute la manipulation.
Tant que la carte mère n'est pas installée, consenez-la dans un recipient protégé contre les ondes electrozatiques ou sur une couche anfistatique.
Avant de demarrer Iordinateur, venviez si toutes les vis et les composants me tallaiques sont bien fixes sur la carte mere ou ailleurs dans le boitier de Iordinateur.
- Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
- Si vous avez be soin d'aide pendant l'installation, veuliez consultier un technicien informatique certifie.
Avant d'installer les composants d'ordinateur, veillez tous uns mettre hors tension et debrancher le cordon d'alimentation.

Avertissement pour l'installation des entreprises

Pour éviter d'endommager la carte mère, il est interd it d'installer des entretoses inutilles entre le circuit de la carte mère et le boitant de l'ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l'arriere de la carte mère ( comme indiqué ci-dessous) pour servir d'avertissement à l'utilisateur.

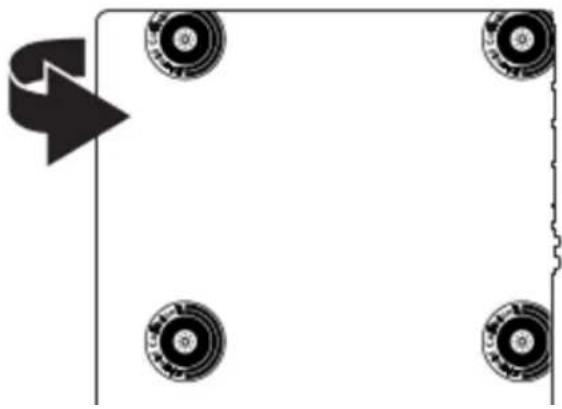

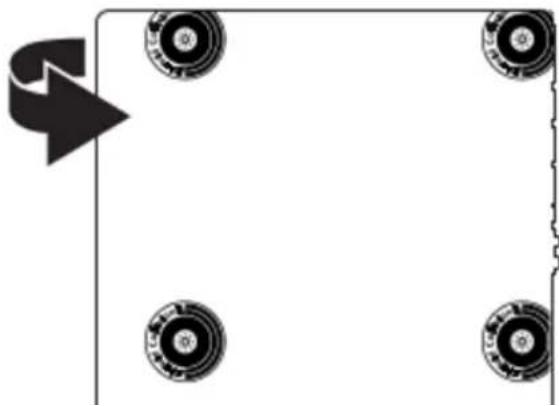

Zone de protection

Une peinture protecrice est presente autour de chaque trou de vis pour eviter que les pioces ne soient rayées.

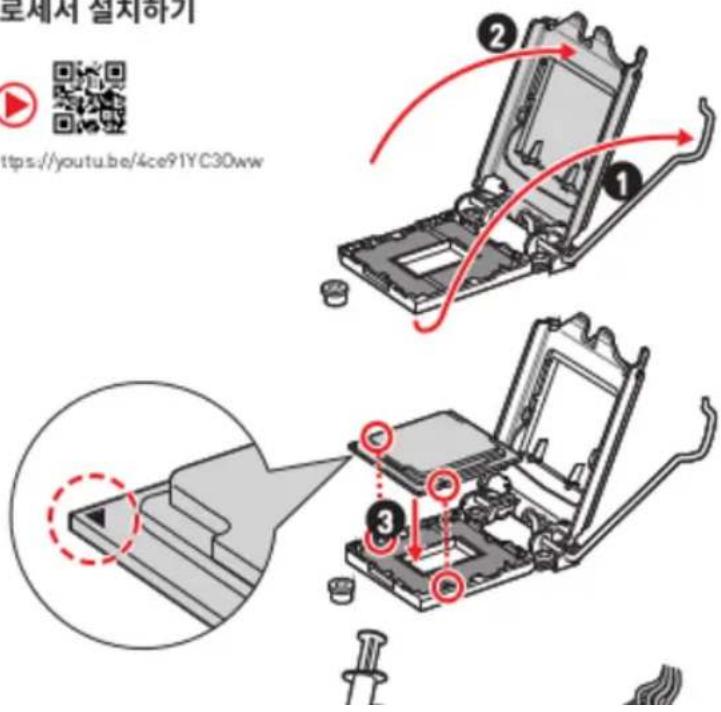

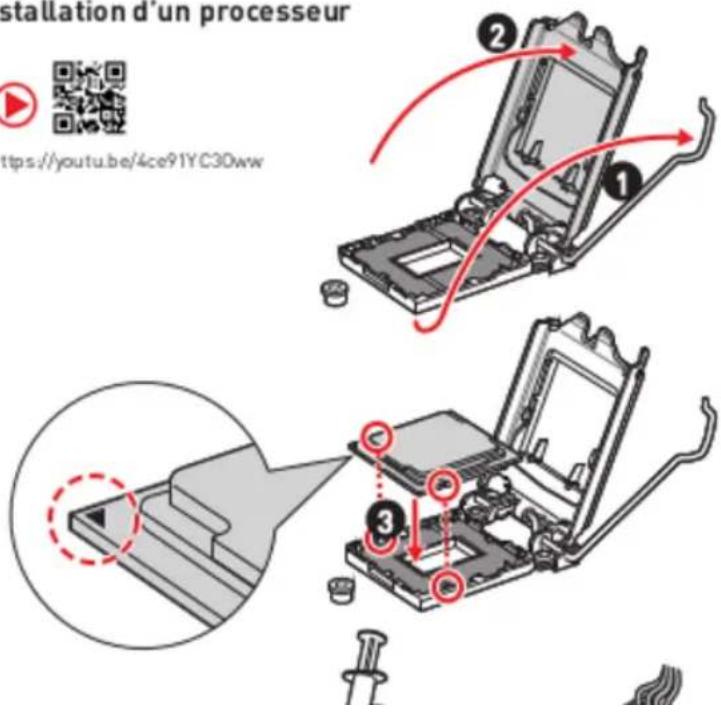

Installation d'un processeur

https://youtu.be/4ce91YC30ww

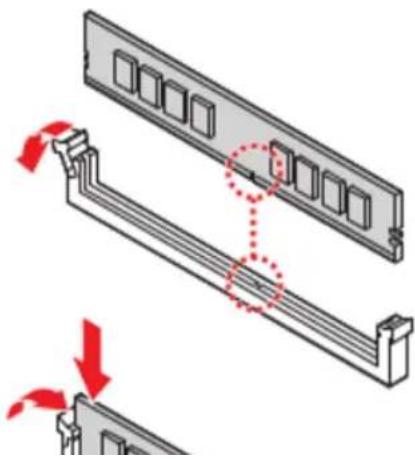

Installation de la mémoire DDR4

http://yout.be/T03aDrJPyQs

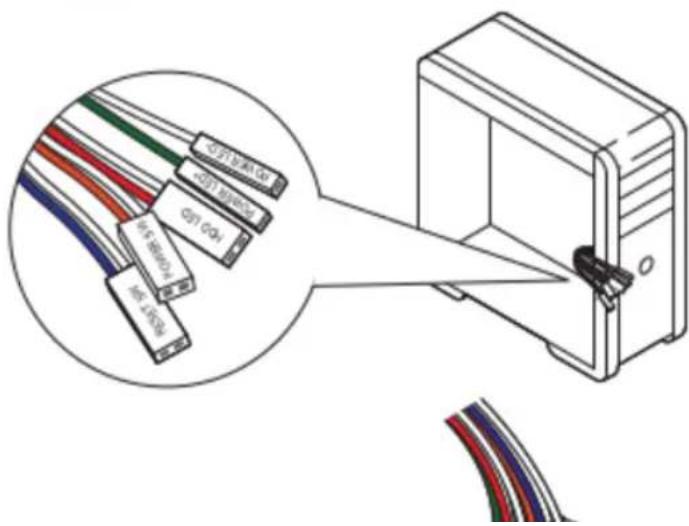

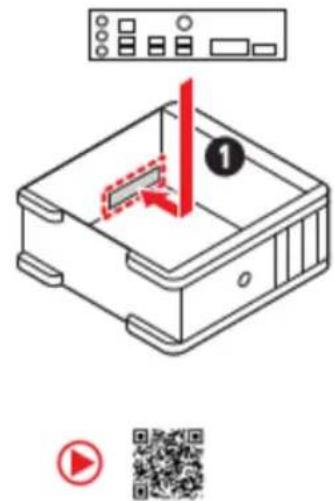

Connexion du panneau avant

http://youtu.be/DPELldVNZUI

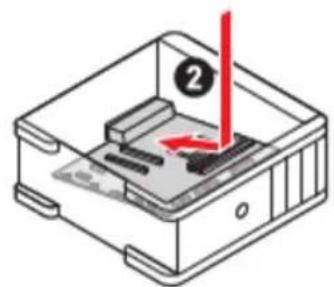

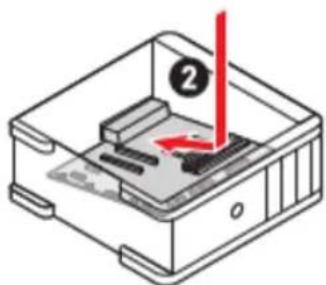

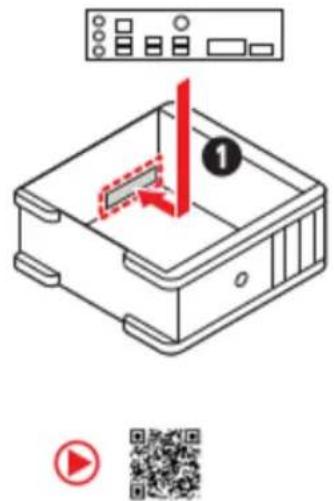

Installation de la carte mère

https://youtu.be/wWl6Qt51Wnc

Connexion des connecteurs d'alimentation

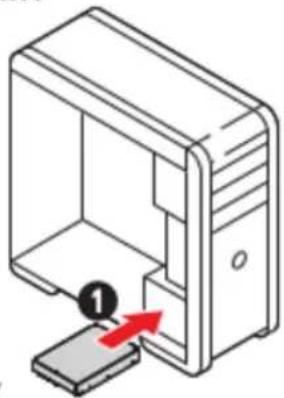

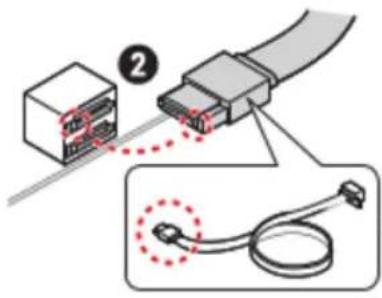

Installation des disques SATA

http://youtu.be/RZsMpqythc

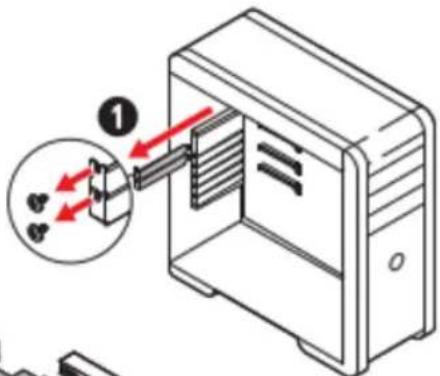

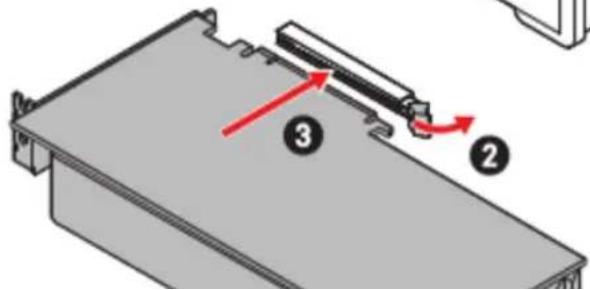

Installation d'une carte graphique

http://youtu.be/mGOGZpr9w_A

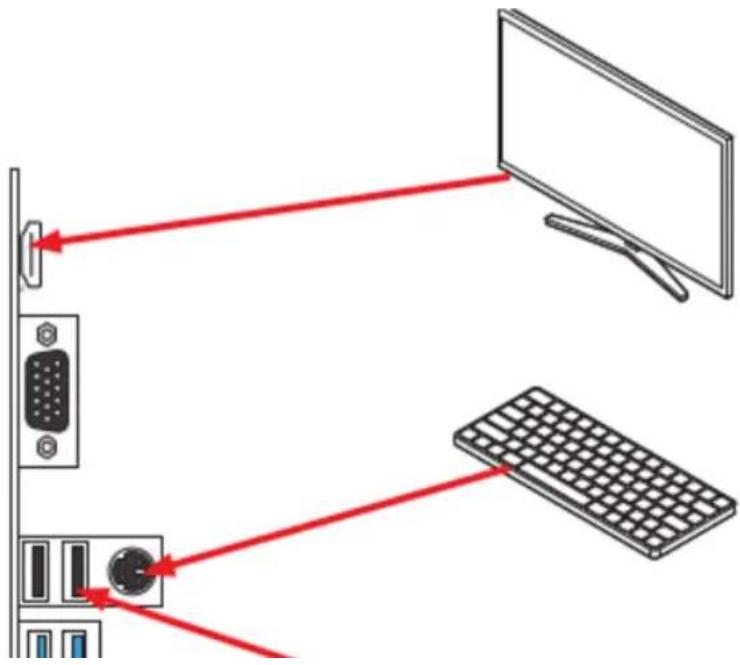

Connexion des péripériques

Caracteristiques

CPU	• Support des processeurs Intel® Core™ de 10 émegnération, Pentium® Gold et Celeron® • Socket LGA 1200 * Véhicules vous ne donn sur les autres mài compoùr obétenir la deméraliste des modélles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
Chipset	Chipset Intel® H470
Mémoire	• 2 x slots pour mémoire DDR4, support jusqu'à 64 Go* • Support 1R 2133/2666/2933 MHz pour processeur Intel®Core™ i9/ Core™ i7 • Support 1R 2133/2666 MHz pour processeur Intel®Core™ i5/ Core™ i3/ Pentium® Gold/ Celeron® • Support mémoire dual channel • Support non-ECC, mémoire un-buffered • Support Intel® Extreme Memory Profile (XMP) * Véhicules vous ne donn sur les autres mài compoùr plus d'informations sur la mémoire compatible.
SLOTS d'extension	• 1 x slot PCIe x16 • Slot PCI_E1 (depuis CPU) • Support jusqu'à PCIe 3.0 x16 • 1 x slot PCIe x1

Suite du tableau sur la page précédente

RAID	Chipset Intel® H470 • Support RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA
Audio	Realtek® ALC897 Codec • Audio haute définition 7.1
LAN	1 x contrôleur Realtek® 8111H Gigabit LAN
Connecteurs d'alimentation	1 x connecteur d'alimentation principal ATX à 24 broches 1 x connecteur d'alimentation 12 V à 8 broches
Connecteurs USB internes	1 x connecteur USB 3.2 Gen 15 Gb/s (dépuis chipset H470) Support de 2 autres ports USB 3.2 Gen 15 Gb/s 2 x connecteurs USB 2.0 (dépuis chipset H470) Support de 4 autres ports USB 2.0
Connecteurs de ventilateur	1 x connecteur de ventilateur CPU à 4 broches 2 x connecteurs de ventilateur système à 4 broches
Connecteurs systèmes	1 x connecteur audio avant 2 x connecteurs du panneau système 1 x connecteur d'intrusion chassis

Suite du tableau sur la page précédente

Moniteur système	• Détction de la température CPU/Système/Chipset • Détction de la vitesse du ventilateur CPU/Système • Contrôle de la vitesse du ventilateur CPU/Système
Dimensions	• Format Micro-ATX • 202 mm x 236 mm (7,95" x 9,3")
Fonctions BIOS	• 1 x flash 128 Mb • UEFI AMI BIOS • ACPI 6.4, SMBIOS 3.4 • Multilingue
Logiciel	• Pilotes • MSI Center • Intel Extreme Tuning Utility • CPU-Z MSI GAMING • Norton 360 Deluxe

Fonctions speciales

MSI Center

Mystic Light
- User Scenario
True Color
Live Update
- Monitor
Super Charger
Speed Up
- Smart Image Finder
MSI Companion

Audio

Audio Boost

Cooling

Smart Fan Control

LED

Mystic Light Extension (RGB)
EZ DEBUG LED

Performance

Memory Boost
Memory Force
Core Boost

Experience

• MS1 Center
  Click BIOS 5

Contenu

Verifiez tous les articles dans l'emballage de votre carte mère. L'emballage doit conténir :

Cartemere

• 1x cartemere

Documentation

• 1x guided installation rapide
  1xavisreglementairedeUnioneuropeanne

Cable

• 1x cable SATA6 Gb/s

Accessories

• 1x protection panneau E/S
• 1x paquet de vis M.2 et d'entretoise (1 set/paquet)

important

Veuillez contacte vous revendeurs si un des éléments ci-dessus est endommage ou manquant.

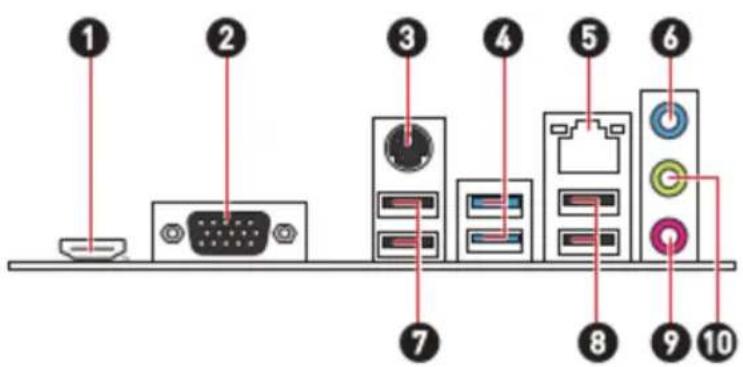

Connecteurs du panneau arriere

Élement	Description
1	Port HDMI® HOMI™ www.hDMI®.com/
2	Port VGA

Tableau d'etat LED du port LAN

LED indiquant la connexion et l'activité
État	Description
Éteint	Pas de connexion
Jaune	Connexion correcte
Clignote	Activité en cours

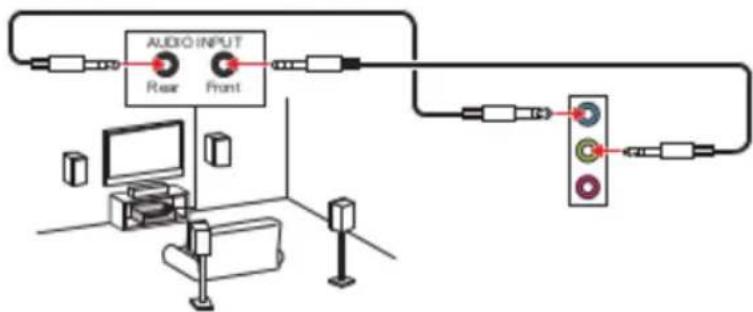

Connexion des prises audio

Scheme de connexion des prises audio au casque et au microphone

Scheme de connexion des prises audio aux haut-parleurs 4 canaux

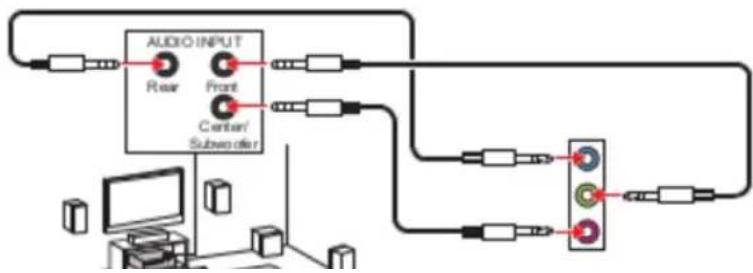

Scheme de connexion des prises audio aux haut-parleurs 5.1 canaux

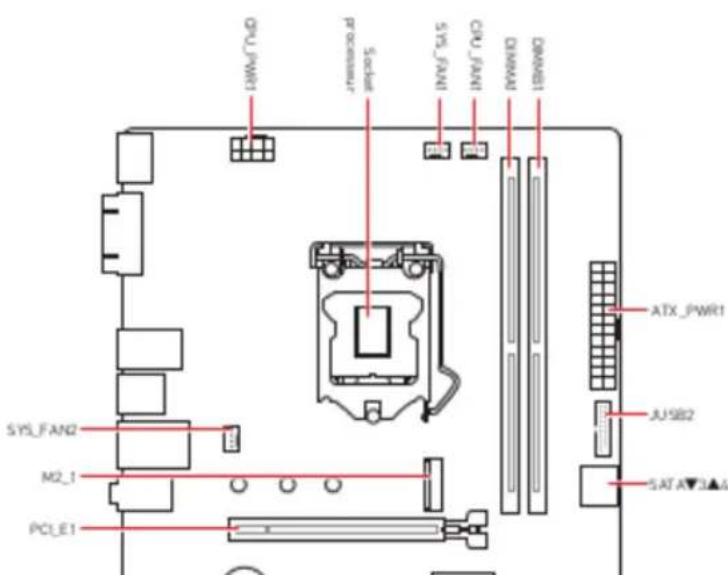

Vued'ensemble des composants

Socket CPU

Présentation du socket LGA1200

Sur le socket LGA1200, vous remarquerez deux encoches et un triangle dor servant dindicateurs pour placer le processeur dans la bonne position. Le triangle dor correspond a la broche 1 du processeur.

Distance entre le centre du CPU et le slot DMMEplus proch a.

Important

• Avant d'installer ou de retirer le processeur du socket, veillez à toutes débrancher le cordon d'alimentation de la prise électrique.
  Vevillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI

Slots DIMM

Important

Pour garantir la stabilité du système au mode de double canal, assurez-vous d'installer les modules de mémoire du même type, du même nombre et de la même d'en sitié.
Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l'ouverclocking car la fréquence d'opération de mémoire dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIDS et désisissez la fonction DRAM Frequency pour régler la fréquence de mémoire si vous pouze faïtre fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevé.
- il est recommandé d'utiliser un système de refroidissement qui sera capable de refroidir toutes les barrettes mémoire et d'affrir de bonnes performances lors d'un ouvrçanting.

PCI_E1~2:Slots d'extension PCIe

PCI_E1:PCIe 3.0 x16 (depuis CPU)

PCI_E2:PCle3.0x1(depuis.chipse8H470)

important

• Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poïds et pour éviter la déformation du slot.
  Veillez a tousjours mettre l'ordinateur hors tension et a debrancher le cordon d'alimentation aant d'installer les cartes d'extension.Reteze-vous a la documentation des cartes pour verifie si un composant ou un logiciel doitetre modifie.

M2_1: Slot M.2 (Touche M)

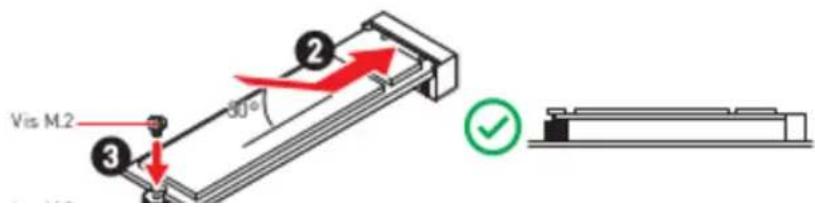

Installation du module M.2 dans le slot M2_1

1. Veuillez installer l'entre toise M.2 foumi dans le slot M.2 selon la longueur du SSD.
2. Inserez-vous SSD M.2 dans le slot M.2 a un angle de 30 degrees.
3. Fixez le SSD M.2 avec la vis M.2 fournie.

SATA3~6: Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut etre relié à un apparéil SATA.

Important

Veuillez ne paslier les cables SATA à 90° car cela pourrait entrainer une perte de données pendant la transmission.
- Les cables SATA ont des fiches identiques de chaque cote. Cependant, il est reconnandé de connecter le connecteur plat à la carte mère pour éconaminer de l'espace.

JAUD1: Connecteur audio avant

JFP1, JFP2: Connecteurs du panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l'alimentation et les LED du boilier/chassis de votre PC. Les connecteurs Power Switch et Reset Switch vous permettent de connecter le bouton d'alimentation et le bouton de réinitialisation. Le connecteur Power LED se connecté à l'indicateur LED du boilier du PC et le connecteur HDD LED indique l'activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parleur. Pour connecter les scables du boilier du PC aux bonnes broches, veillez vous réféérer aux images suivantes ci-dessous.

Important

Ve uillez noter que les connecteurs Power LED et HDD LED disposent d'un pole négatif et d'un pole positif. Vous devez donc connecter le cable aux pôles positifs et négatifs

CPU_PWR1,ATX_PWR1:Connecteurs d'alimentation

Ces connecteurs vous permiette de connecter une alimentation ATX.

CPU_PWR1

Broche	Nom de signal	Broche	Nom de signal
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
?	+12V	8	+12V

CPU_PWR1

1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	IPWR CM
9	5V 58	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V

ATX_PWR1

JCI1: Connecteur d'intrusion chassis

Ce connecteur vous permet de connectier le cable d'interrupteur d'intrusion chassis.

Normal (défaut)

Commencer l'activité d'intrusion chassis

Utilisation du détecteur d'intrusion chassi

1. Reliez le connecteur JC11 à l'interrupteur ou au capteur d'intrusion chassis situé sur le boîter du PC.
2. Fermez le couvercle du boilier.
3. Allez dans BIOS > SETTINGS [Réglages] > Security [Sécurité] > Chassis Intrusion Configuration [Configuration d'intrusion chassi].
4. Regles Chassis Intrusion (Intrusion chassis) sur Enballed (Active)
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter I'Entreei pour choose Yes [Oui].
6. Désormais, si le boitier du PC est ouvert quand l'ordinateur est allumé, vous receivez un message d'ajertissement à l'écran.

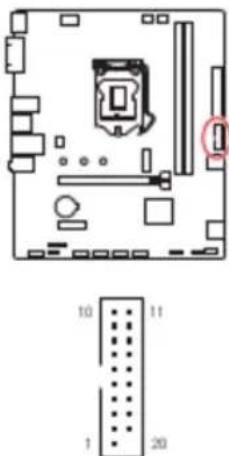

JUSB2:Connecteur USB 3.2 Gen1

Ce connecteur vous permet de connectier le port USB 3.2 Gen 15 Gb/s sur le panneau avant.

Broche	Nam da signal	Broche	Nam da signal
1	Power	2	US83_ROX_ON
3	US83_ROX_DIP	4	Ground
5	US83_TX_C_ON	6	US83_TX_C_DIP
7	Ground	8	US82.0-
9	US82.0+	10	Ground
11	US82.0+	12	US82.0-
13	Ground	14	US83_TX_C_DIP
15	US83_TX_C_ON	16	Ground
17	US83_ROX_DIP	18	US83_ROX_ON
19	Power	20	No Pin

Important

Notez que les cables d'alimentation et de terre doivent branchés correctement pour ésteriter d'endommager la carte mère.

JUSB1 & 3: Connecteurs USB 2.0

Ces connecteurs vous permettent de connectier les port USB 2.0 sur le panneau avant.

Brocha	Nom da signal.	Brocha	Nom da signal.
1	VOC	2	VCC
3	US80-	4	US81-
5	US80+	6	US81+
7	Ground	8	Ground
9	No Pin	10	NC

Important

• Note que les broches VCC et Terre d'avent être branchées correctement pour ésteriter d'endommager la carte mère.
• Pour rechargerVote iPad,iPhone et iPad par lintermediaire d'un port USB,veu installer l'utilitaire MSI Center.

JLPC1: Connecteur BIOS Debug

Ce connecteur est utilise pour le débogage au niveau au de la carte par le fabricant.

Brocha	Nom da signal	Brocha	Nom da signal
1	LPC Clack	2	3V Standby power
3	LPC Reset	4	3.3V Power
5	LPC address & data pin0	6	Serial IRQ
?	LPC address & data pin1	8	5V Power
9	LPC address & data pin2	10	No Pin
11	LPC address & data pin3	12	Ground
13	LPC Frame	14	Ground

JTPM1:Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veillez vous référer au manuel du module TPM pour plus d'informations.

CPU_FAN1, SYS_FAN1~2: Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlient la vitesse du ventilateur en modifiant la tension. Le mode automatique détectera automatiquement le type de ventilateur utilisé.

Vouspouvez contrcler lesventilateurs dans le panneauBIOS> HARDWARE MONITOR Il youpspermet de regler DC ou PWM selon notre type de ventilateur. Si youscochez le Modeventilateur intelligent, la vitesse duventilateur changera en fonction de la tempereut dufro processeur ou du systeme. Si yousdecochez le Modeventilateur intelligent, leventilateur tournera à la vitesse maximaile.

important

Veuillerz vous assurer que les ventilateurs fonctionnement correctement après avoir basculé entre les modes PWM et DC.

Définition des broches en mode DC

Broche	Nom de signat	Broche	Nom de signat
1	Ground	2	Volltage Control
3	Sense	4	NC

JBAT1: Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaïez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS/ Reinitiatisuer le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Eteignez ordinateur et debranche zle cordon d'alimentation.
2. Utilisez un couvercle de cavailier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.

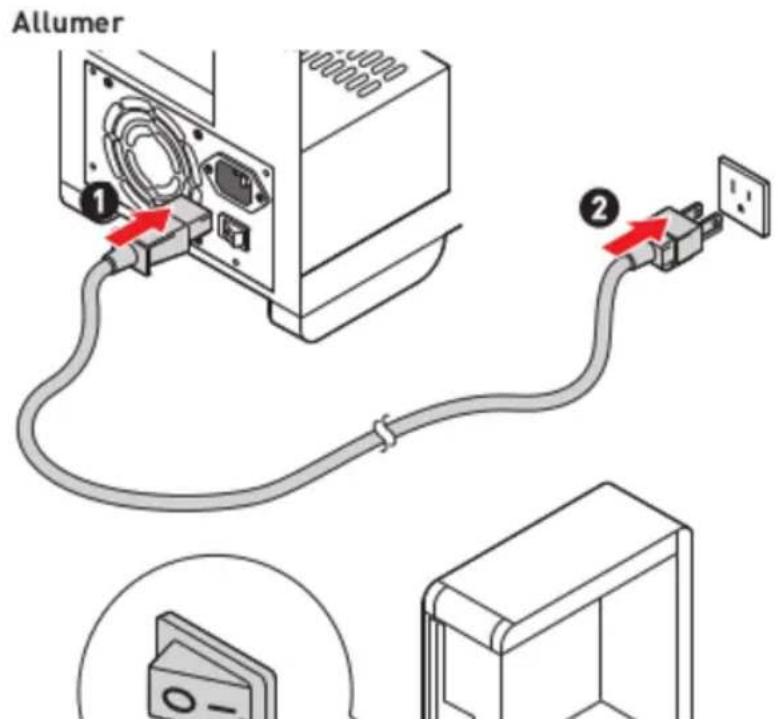

4. Branchez le cordon d'alimentation et allumez l'ordinateur.

BAT1: Pile CMOS

Si la pile CMOS est decharge, l'heure dans le BIOS sera reinitialisée et les données de configuration du système seront pertes. Dans ce cas, vous devez remplaner la pile CMOS.

Remplacement de la pile CMOS

1. Pousse z le clip de retenue pour libérer la pile.
2. Retiree la pile du socket.
3. Installiez la nouvelle pile bouton CR2032 avec le signe + vers le haut. Assurez-vous que la pile est fermement maintainue par le dispositif de retenue.

AVERTISSEMENT

GARDER HORS DE PORTEE DES ENFANTS

L'ingestion peut entrainer des brûlures chimiques, une perforation des tissus meus, voir la mort.

JRGB1:ConnecteurLEDRGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Brocha	Nom de signat	Broche	Nom de signat
1	+12V	2	0
3	R	4	B

Connexion du ruban LED RGB

Connexion du ventilateur LED RGB

Connecteur,RDS

EZ Debug LED

Ces LED indiquent I'etat de debogage de la carte mere.

CPU-indique que le CPU n'est pas detecté ou que son initiaisation a echoue.
DRAM - indique que la mémoire DRAM n'est pas détecté ou que son initiaïssation a échoué.
VGA-indique que le GPU n'est pas detecté ou que son initiaisation a echoue.
BOOT - indique que le périhénique de démarriage n'est pas détecté ou que son initiaïssation a échoué.

Installer le système d'exploitation, les pilotes et MSI Center

Veillez vous réérer au site www.msi.com pour télécharger etmettre à jour les démiers utilaitaires et pilotes.

Installer Windows 10/Windows 11

1.AllumezTordinateur.
2. Inserez le disque ou la clique USB d'installation de Windows 10/Windows 11 dans voire ordinateur.
3. Appuyez sur le bouton Redemarrer (Restart) du boitier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choiseze le disque ou la clique USB d'installation de Windows 10/Windows 11 dans le menu de demarrage.
6. Appuyez sur n'importe queelle touche lorsqu'apparait le message [Appuyez sur n'importe queile touche pour demarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Simon, youillez ignorer cette etape.
7. Suivez les instructions à l'écran pour installer Windows 10/Windows 11.

Installer les pilotes avec MSI Driver Utility Installer

Important

• Certaines nouvelles puce reseau ne sont pas prises en charge par Windows 10/Windows 11. il est recommendé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility Installer. Veuliez vous reférer au site www.msi.com pour installer le pilote LAN adapté à votre carte mère.
  Le MSI Driver Ublty Installer n'apparaitra qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous refereur au chapitre Live Update du manuel MSI Center pour installer les pilotes. VoUs pouvez également vous rendre sur le site www.msi.com pour rechercher toute carte mère et télécharger les pilotes.
  MSI Driver Utility Installer doit être installé via Internet.

1.Allumez Iordatneur sous Windows 10/Windows 11.
2. Sélectionnez Démarrer [Start] > Paramétres [Settings] > Windows Update, puis sélectionnez Rechercher les mises à jour.
3. MSI Driver Utility Installer apparitrta automatiquement.

1. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et diquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramétres de jeu et à utiliser les logiciés de création de contenu de manière intuitive. Elle vous permet également de contrôle et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouze personnaliser les modes selon vos enviennes, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veillez vous reférer au fichier

http://dowmload.msi.com/manual/msICENTER.pdf

ou scannez le code QR pour y a coidder.

Important

Les fonctions peuvent varier en fonction du produit que vous possedez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI presente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi pouvê à totalerment remplancer le BIOS traditionnel à l'avvenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarriage par défaut pour profiter au maximum des capacités du nouveau au chipset.

Important

Dans ce guide d'utilisation, le terme BIOS se refère au BIOS UEFI, sauf indication contraire.

Avantages del UEFI

• Demarrage rapide - L'UEFI peut demarrer directement le système d'exploitation et enregistrer le processus autoté et du BIOS. Il élimine également le temps à attendre pour saisser en mode CSM pendant le POST.
• Preend en charges des partitions de disque dur supérieures à 2 To.
• Preend en charge plus de 4 partitions principales avec une table de partition GUI (GPT).
  Presend charges un nombre imité de partitions.
• Preend en charge toutes les capacités de nouveaux appareils - les nouveaux apparéels peuvent ne pas fournir de compatabilité de scendante.
• Preend en charge le démarriage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'un malware ne perturbe le processus de démarage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optime pour la stabilité du système en conditions normales. Veillez à tous gérer les réglages par défaut pour évier d'endommager le système ou tout problème au démarriage, sauf si vous étés familial avec le BIOS.

Important

Le BIOS est constamment mis a jour afin d'offrir de meilleures performances du système. Par consequent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'a titre de reference. Vous pouze aussi vous reférer à l'onglet Help (Aide) pour obtenir la description de l'element du BIOS.
Les écrons, les options et les paramétres du BOS peuvent varier selon vous système.

Entrer dans la configuration du BIOS

Pendant le demarrage, lorsqu'apparaitle message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur Iecran, veillez appuyer sur la touche Suppr.

Touches de fonction

F1: List d'aide generale
F2: Ajouter ou supprime un element favori
F3: Entrer dans le menu Favoris
F4: Entrez dans le menu caractéristiques du processeur
F5: Entrer dans le menu Memory-2
F4: Charer les réclasse nar défaut

Réinitialisér le BIOS

Il se peut que vous ayez besoin de récuperer les régliages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les régliages du BIOS, vous neuvelle suivez l'une des méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les régliages par défaut.
• Court-circuit de la caballier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est eteint avant d'effacer les données CMOS. Veillez vous referer à la section cavalier Clear CMOS pour en savoir plus sur la reinitialisation du BIOS.

Mettre le BIOS à jour

MettreleBIOS àjour avec M-FLASH

Avant lamise a jour:

Veuiliz telecharger la derniere version du BIOS compatible a vaory carte mere sur le site Msl.Ensuile,veuillz sauegarder le profit BIOS sur la cle USB.

Mettre le BIDS à jour :

1. Acceder au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette etape si vous carte mère ne possède pas ce commutateur.
2. Insere la clé USB contenant le fichier de mise à jour au port USB.
3. Veillez-vous refereaux méthodes suivantes pour passer en mode flash.
   Redemarrez et aouze sur la touche Ctrl +PS pendant le processus de POST et

MettreleBIOS à jour avec MSI Center

Avantiamaiseajour:

Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.
- Veuillez desactiver tous les autres logiciels d'application avant demettre a jour le BIOS.

Méttre le BIOS à jour :

1. Installéz et lancez MSi Center et accédez à la page Support.
2. Choisessez Live Update et cliquez sur le bouton Avancé.
3. Choisessez profi BIOS et cliquez sur le bouton Installer
4. Le rappel d'installation apparait. Cliquez ensuite sur le bouton Installer.
5. Le système rédémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise a jour terminée, le système reédémarrera automatiquement.

CopepkHne

KpaTkoe pykoBocTB no yCTaHOBe. 2

Texnmeckx xapakTepactkn 14

3KcKIO 3NHBbE FyHKuH. 17

KonnneKT noCTabKn 18

Pazbembl 3aehnannnnn.. 19

Tabnua cocto hui nui kato pa nopra LAN 20

Pncknncnne aynoepaebemoe 20

Kamnohehtb matepnckoi natai 22

PoueccpncoKer 23

Cnorai DIMM 24

PCI_E1-2:CnTu paCuWpemrPCI 25

M2.1:PaBem M.2 (Knov M). 26

SATA3-6:Parlemmu SATA 616/c 27

JAUD1:PaBem ayDIO nopeHn naHenn 27

JFP1, JFP2: Pânbemu nepaehn panae nn 28

JCOM1:PaTne mo nceepaBarenno noptra 28

CPU_PWR1,ATX_PWR1:PaBemn ntrnna 29

2.4.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

五

https://youtu.be/4ce91YC30ww

DDR4 0叠 尔 士

http://youtu.be/T03aDrjPyQs

前日

http://youtube/DPELidVNZUI

甲印

https://youtu.be/wWl6Qf51Wmc

前用片向电

BIOS> HARDWAREMONITOR用藥，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，电，

姜豆

En tant qu'ecologiste et afin de proteger l'environnement, MSI tient a rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubliée. Les fabricants de ces équipements seront obligés de recuperer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté Européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKH
