Caractéristiques techniques	Four multifonction avec plusieurs modes de cuisson
Capacité	Capacité de 70 litres
Dimensions	Dimensions : 60 x 60 x 55 cm (L x H x P)
Puissance	Puissance de 3000 W
Type de chaleur	Chaleur tournante, grill, et cuisson traditionnelle
Utilisation	Panneau de contrôle numérique avec affichage LED
Nettoyage	Fonction de nettoyage par pyrolyse
Consommation énergétique	Classe énergétique A
Sécurité	Système de verrouillage de porte pendant la pyrolyse
Accessoires inclus	Grille et plat à rôtir
Informations générales	Garantie de 2 ans

FOIRE AUX QUESTIONS - KOIGH04K ELECTROLUX

Comment préchauffer le four ELECTROLUX KOIGH04K ?

Pour préchauffer le four, sélectionnez la température souhaitée en utilisant le bouton de réglage de température et attendez que le voyant de préchauffage s'éteigne.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est correctement fermée.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer les surfaces.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client.

Comment utiliser la fonction de cuisson à la vapeur ?

Ajoutez de l'eau dans le réservoir prévu à cet effet, sélectionnez la fonction de cuisson à la vapeur et réglez la durée souhaitée.

Quels accessoires sont compatibles avec le four ELECTROLUX KOIGH04K ?

Utilisez uniquement les accessoires recommandés dans le manuel d'utilisation pour garantir un fonctionnement optimal.

Comment régler la minuterie du four ?

Appuyez sur le bouton de minuterie et utilisez les boutons de réglage pour définir la durée souhaitée, puis appuyez sur 'OK' pour confirmer.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Consultez le manuel pour des instructions sur le remplacement de l'ampoule.

Comment désactiver le mode de sécurité enfant ?

Pour désactiver le mode de sécurité enfant, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que le voyant s'éteigne.

Le four a une odeur de brûlé, que faire ?

Cela peut être dû à des résidus alimentaires. Nettoyez l'intérieur du four et faites-le fonctionner à vide à haute température pendant 15 minutes.

MODE D'EMPLOI KOIGH04K ELECTROLUX

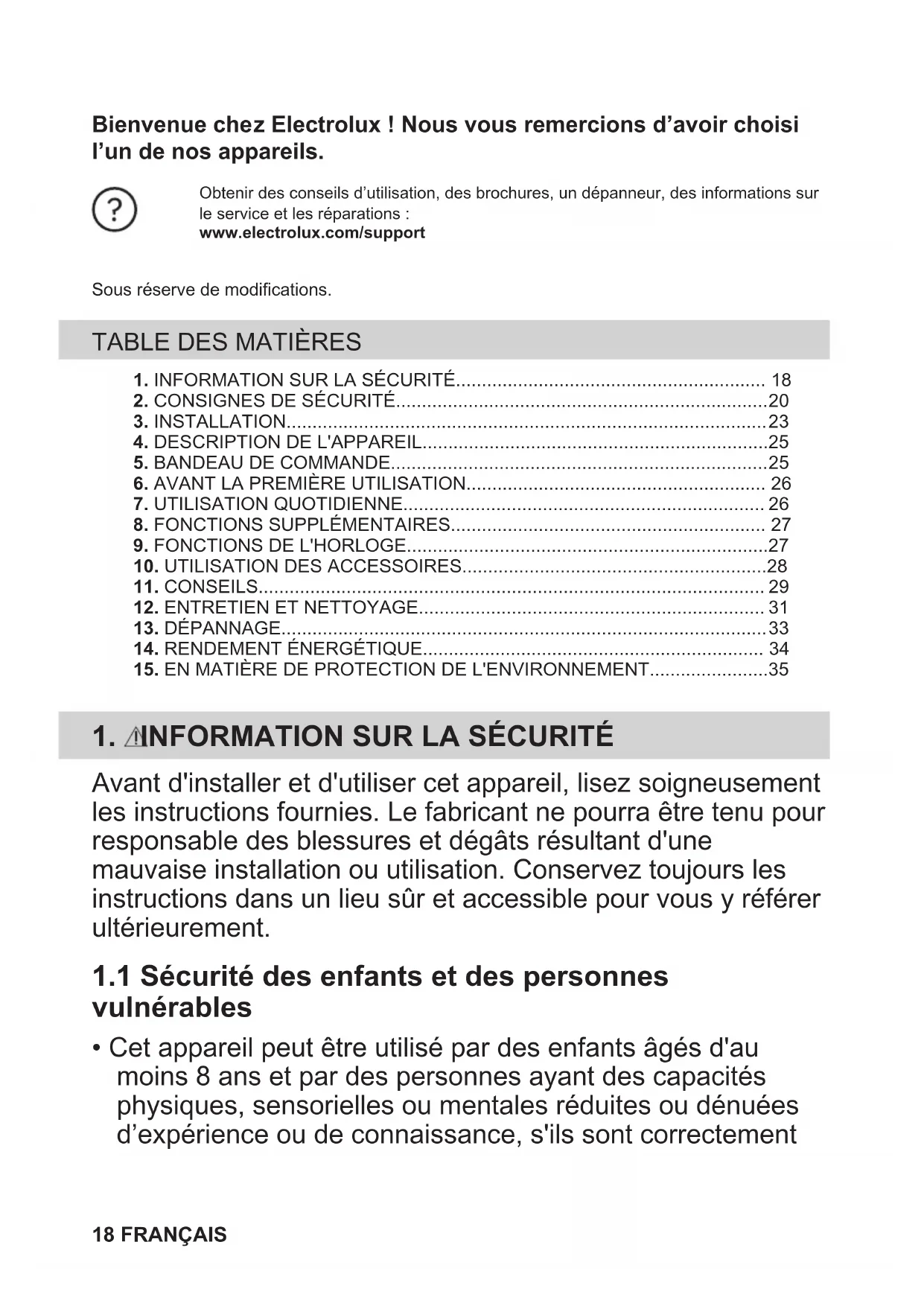

FR Notice d'utilisation | Four 18

Bienvenue chez Electrolux! Nous vous remercions d'avoir besoin l'un de nos apparèils.

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations: www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATION SUR LA SECURITE 18
2. CONSIGNES DE SECURITE 20
3. INSTALLATION 23
   4.DESCRIPTION DE L'APPAREIL 25
   5.BANDEAU DE COMMANDE 25
4. AVANT LA PREMIÈRE UTILISATION 26
5. UTILISATION QUOTIDIENNE 26
6. FONCTIONS SUPPLEMENTAIRES 27
7. FONCTIONS DE L'HORLOGE 27
8. UTILISATION DES ACCESSOIRES 28
9. CONSEILS 29
10. ENTRETIEN ET NETTOYAGE 31
    13.DEPANNAGE 33
11. RENDEMENT ENERGÉTIQUE 34
12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 35

1. INFORMATION SUR LA SECURITE

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts sont correctement

surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprendtent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veillez à ce que les enfants n'utilisent pas.
- Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
- Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est exclusivement destiné à un usage culinaire.
• Cet apparéil est conscience pour un usage domestique menager, dans un environnement interieur.
• Cet apparéil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Cet apparéil doit être installé et le cable remplace uniquement par un professionnel qualifié.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• Débranche l'appareil de l'alimentation électrique avant toute opération d'entretien.
• Si le cordon d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente/agréée ou

toute personne disposant de qualifications similaires afin d'eviter tout danger électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est eteint avant de remplacer l'ampoule pour eviter tout risque d'électrocution.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavity de l'appareil.
• Utilisez toujours des gants de cuisine pourPTRRer ou inseder des accessoires ou des plats allant au four.

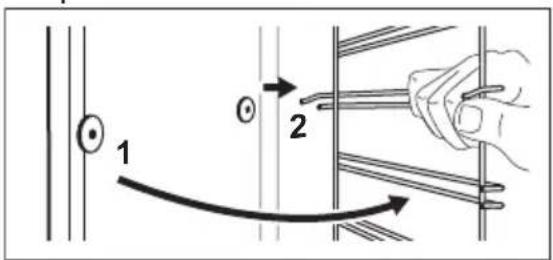

• Pour-retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois laterales. Installez les supports de grille dans l'ordre inverse.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Ne tirez jamais l'appareil par la poignée.

• Installéz l'appareil dans un lieu sur et adapté répondant aux exigences d'installation.

• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.

• Avant de monter l'appareil, vérifiez si la porte de l'appareil s'ouvre sans retenue.
• L'appareil est équipé d'un système de refroidissement électrique. Il doit être utilisé avec l'alimentation électrique.

Hauteur minimale du meuble (Hauteur minimale du meuble sous le plan de travail)

580 (600) mm

Largeur du meuble 560 mm

Profondeur du meuble 550 (550) mm

Hauteur de I'avant de I'appareil

589 mm

Hauteur de l'arriere de l'appareil

571 mm

Largeur de l'avant de l'ap-pareil	595 mm
Largeur de l'arrière de l'ap-pareil	559 mm
Profondeur de l'appareil 569 mm
Profondeur d'encastrement de l'appareil	548 mm
Profondeur avec porte ou-verte	1022 mm
Dimensions minimales de l'ouverture de ventilation. Ouverture placée sur la partie inférieure de la face arrête	560x20 mm
Longueur du cable d'alienation secteur. Le cable est placé dans le coin droit de la face arrête	1500 mm
Vis de montage 4x25 mm

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectuels par un electricien qualifié.
  L'appareil doit etre relié à la terre.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cable d'alimentation de l'appareil doit être effectué par notre service après-venture/agréé.
• Ne laisssez pas les cables d'alimentation entre en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de

telle manière qu'elle ne puisse pas etre enlevée sans outils.

• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilise que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit composer un dispositif d'isolement qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.
• Cet apparéil est fourni uniquement avec un cable d'alimentation.

Types de cables compatibles pour l'installation ou le remplacement pour l'Europe :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du cable, consultez la puissance totale sur la plaque signalétique.
Voussouvez également consulter le tableau :

Puissance totale (W) Section du cable (mm^2)

maximum 1380 3x0.75

maximum 2 300 3x1

maximum 3680 3x1.5

Le fil de terre (cable vert/jaune) doit etre de 2cm plus long que les cables de phase marron et neutre bleu

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Ne modifies pas les specifications de cet apparéil.
  Assurez-vous que les orifices d'aération ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Eteignez l'appareil après chaqueutilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'exercez pas de pression sur la porte ouverte.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingredients avec de l'alcool peut provoquer un mélange d'alcool et d'air.
• Ne laisses pas des étincelles ou des flammes nues entre en contact avec l'appareil lorsque vous ouvre la porte.
  Utilisez plusieurs du verre et des bocaux approuvés à des fins de conservation.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque de dommages à l'appareil.

Pour éviter tout endommagement ou décoloration de l'email :
- ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil.
- ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil.
- ne versez pas d'eau directement dans l'appareil chaud.
- ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson.
- Installez ou retirez les accessoires avec précautions.
- La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.
  Cuisinez always has a ported to the appareil.
• Si l'appareil est installé derrière la paroi d'un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l'appareil fonctionne. La chaleur et l'humidité peuvent s'accumuler derrière la porte fermée du meuble et provoquer d'importants dégats sur l'appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l'appareil n'a pas refroidi complètement.

2.4 Entretien et Nettoyage

AVERTISSEMENT!

Risque de blessure, d'incendie ou de dommages à l'appareil.

• Avant toute opération d'entretien, désactivez l'appareil et débranchez la fiche secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immediatement les vitres de la portes si elles sont endommagées. Contactez le service après-vente/agree.
• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde!
• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Nettoyez l'appareil avec un chiffon doux et humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ou d'objets metalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.

2.5 Éclairage interne

AVERTISSEMENT!

Risque d'électrocution.

• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément: Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils

electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne convennent pas à l'éclairage des pieces d'un logement.

• Ce produit contient une source lumineuse de classe d'efficacité énergétique G.
  Utilisez uniquement des ampoules ayant les mêmes specifications.

2.6 Service

• Pour réparer l'appareil, contactez le service après-venture/agréé.

Utilisez uniquement des pieces de rechange d'origine.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranchez l'appareil.
• Coupelez cable d'alimentation au ras de l'appareil et mettez-le au rebut.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Encastrement

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fixation du four au meuble

4. DESCRIPTION DE L'APPAREIL

4.1 Vue d'ensemble

1 Bandeau de commande
2 Manette de selection des modes de cuisson
3 Voyant / symbole de mise sous tension
4 Affichage

5 Manette de commande (de la température)
6 Indicateur / symbole de température
7 Résistance
8 Éclairage
9 Chaleur tournante
10 Bac de la cavité - Bac de nettoyage Aqua Clean
Support de grille, amovible
12 Niveaux de la grille

4.2 Accessoires

Grille métallique

Pour les moules à gâteaux, les recipients ultra résistants allant au four, les plats pour rotsis, les ustensiles de cuisson / les plats.

• Plat à rôtir

Pour cuire et rotir ou comme plat pour recupérer laGRAisse.

5. BANDEAU DE COMMANDE

5.1 Allumer et éteindre l'appareil

Pour allumer l'appareil :

1. Tournez la manette de selection des modes de cuisson pour selectionner la fonction.
2. Tournez la manette de commande pourCHOISIR LES REGLAGES.

Pour eteindre l'appareil : tournez la manette des modes de cuisson sur la position Off (Arrêt).

5.2 Touches / Touches sensitives

Pour régler l'heure.

Pour régler une fonction de l'horloge.

Pour régler l'heure.

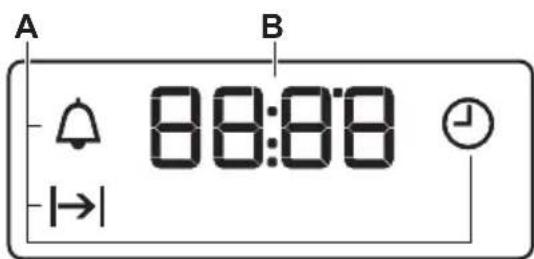

5.3 Affichage

A. Fonctions de l'horloge
B. Minuteur

6. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Réglage de l'heure

Lorsque you branchez l'appareil pour la premiere fois à l'alimentation électrique, attendez que l'écran affiche : « 12 : 00 »

1. , +appuyez pour régler l'heure.
2. -appuyez pour confirmer, ou l'heure reglee sera enregistrree automatiquement au bout de 5 secondes.

6.2 Préchauffage et nettoyage initiaux

Préchauffez l'appareil vide avant la première utilisation et le premier contact avec des

aliments. L'appareil est susceptible de dégager des odeurs désagréables et de la fumée. Ventilez la piece pendant le préchauffage.

1. Retirez tous les accessoires et les supports de grille amovibles de l'appareil.
2. Reglez la fonction Réglez la température maximale. Laissez l'appareil fonctionner pendant 1 h.
3. Reglez la fonction Réglez la température maximale. Laissez l'appareil fonctionner pendant 15 min.
4. Éteignez l'appareil et attendez qu'il refroidisse.
5. Nettoyez l'appareil et les accessoires uniquement avec un chiffon en microfibre, de I'eau chaude et un détergent doux.
6. Remettez les accessoires et les supports d'étagère amovibles à leur position initiale.

7. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Fonctions de cuisson

Eclairage four

Pour allumer l'éclairage.

Chaleur tournante

Pour cuire ou rotir simultanement sur plusieurs niveaux des alimentents nécessitant une température de cuisson identique, sans que les saveurs se mélangent.

Chaleur tournante humide

Cette fonction est concise pour economiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, la températe a l'intérieur de l'appareil peut différer de la températe sélectionnée. La chaleur résiduelle est utilisée. La puissance peut être réduite. Pour plus d'informations, consultez la partie sur les remarques du chapitre « Utilisation quotidienne ». Chaleur tournante humide.

Chauffage Haut/Bas / Nettoyage Aqua Clean

Pour cuire et rôtir des aliments sur un seul niveau.

Reportez-vous au chapitre « Entretien et nettoyage » pour obtenir plus d'informations sur : Aqua Clean.

Cuisson de sole

Pour cuire des gâteaux à fond croustillant et pour steriliser des alimentes.

Turbo grill

Pour roir de gros morceaux de viande ou de volaille avec os sur un seul niveau. Pour cuire des gratins et faire dorer.

Fonction Pizza

Pour cuire des pizzas et autres plats qui nécessitant plus de chaleur par le bas.

Décongélation

Pour décongeler des alimentes (fruits et légumes). Le temps de décongélation dépend de la quantité et de la grosseur des plats surgelés.

7.2 Remarques sur : Chaleur tournante humide

Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux exigences Ecodesign (selon les normes EU 65/2014 et EU 66/2014). Tests conformes aux normes : IEC/EN 60350-1.

La portedu four doit etre fermée pendant la cuisson pour que la fonction ne soit pas interrompu et que le four fonctionne avec la plus grande efficacite energetique possible.

Lorsque you utilisez cette fonction, I'clairage s'eteint automatiquement.

Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils »,

Chaleur tournante humide. Pour obtenir des recommandations générales sur l'économie d'énergie, reportez-vous au chapitre « Efficacité énergétique», Conseils d'économie d'énergie.

7.3 Réglage d'un mode de cuisson

1. Tournez la manette des modes de cuisson pour selectionner un mode de cuisson.
2. Tournez la manette pour selectionner la temperture.
3. Une fois la cuisson terminée, tournez les manettes sur la position Arrêt pourmettre à l'arrêt l'appareil.

8. FONCTIONS SUPPLEMENTAIRES

8.1 Ventilateur de refroidissement

Lorsque l'appareil fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous eteignez l'appareil, le ventilateur de refroidissement peut continuer à fonctionner jusqu'à ce que l'appareil refroidisse.

8.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent cause une

surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

9. FONCTIONS DE L'HORLOGE

9.1 Tableau des fonctions de l'horloge

Heure actuelle

Pour régler, modifier ou vérifier l'heure actuelle.

Durée

Pour regler la durée de fonctionnement de l'appareil.

Minuteur

Pour régler un décompte. Cette fonction n'a aucune incidence sur le fonctionnement du four. Vous pouvez régler cette fonction à tout moment, même quand l'appareil est étéint.

9.2 Réglage : Heure actuelle

1. appuyez à plusieurs reprises pour modifier l'heure actuelle. clignote.

2. +, -appuyez pour régler l'heure.
   Après environ 5 sec, le symbole)cesse de clignoter et l'heure s'affiche.

3. clignote lorsque vous branchez l'appareil à l'alimentation électrique, lorsqu'il y a eu une coupure de courant ou que le minuteur n'est pas régèle. - appuyez pour régler l'heure.

9.3 Réglage :Durée

1. Sélectionnez un mode de cuisson et la température.
2. -appuyez a plusieurs reprises. - clignote.
3. , Fappuyez dessus pour regler le : Durée.

L'affichage indique |→ | bighote à la fin de l'heure régée. Le signal retentit et l'appareil s'éteint.
4. Appuyez sur n'importe qu'elle touche pour arreter le signal sonore.
5. Tournez la manette sur la position Arret.

9.4 Réglage : Minuteur

1. -appuyez à plusieurs reprises. - clignote.

2. +appuyez pour régler l'heure.
   La fonction démarre automatiquement au bout de 5 sec. Lorsque la durée définie est écoulée, un signal sonore retentit.

3. Appuyez sur n'importe qu'elle touche pour arreter le signal sonore.
4. Tournez la manette sur la position Arret.

9.5 Annulation : Fonctions de l'horloge

1. -appuyez plusieurs fois jusqu'à ce que le symbole de la fonction horloge se mette à clignoter.
2. Maintenez la touche enfoncée. La fonction horloge est désactivée au bout de quelques secondes.

10. UTILISATION DES ACCESSOIRES

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

10.1 Insertion des accessoires

Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord elevé de la grille empêche les ustensiles de cuisine de glisser sur la grille.

Grille métallique

Insérez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

Plat à roir

Poussez la plaque entre les rails du support de grille.

11. CONSEILS

11.1 Recommendations de cuisson

Les températures et temps de cuisson se trouvant dans les tableaux ne sont indiqués qu'à titre indicatif. Elles varient selon les recettes, la qualité et la quantité des ingrédents utilisés.

Votre apparéil peut cuir ou rottir différemment de votre apparéil précédent. Les conseils ci-dessous contiennent les réglages de température, les temps de cuisson et les positions de grilles recommendés pour des types de plats en particulier.

Comptez les niveaux de grille à partir du bas du four.

Si vous ne trouvez pas les réglages appropriés pour une recette spécifique, recherche-en une qui s'en rapproche.

Pour des conseils sur les économies d'énergie, reportez-vous au chapitre « Efficacité énergétique »

Symboles utilisés dans les tableaux :

Type d'aliment

Mode de cuisson

°C	Température
= = =	Accessoire
-	Niveau de la grille
◇	Heure de cuisson (min)

11.2 Chaleur tournante humide - accessoires recommends

Utilisez les mouses et recipients foncés et non réfléchissants. Ils offrent une(Meilleure absorption de la chaleur que les plats réfléchissants de couleur claire.

• Plaque à pizza - nombre, non réfléchissante, diamètre 28cm
• Plat de cuisson - sombre, non reflchéissant, diamètre 26cm
• Ramequins - céramique, diamètre 8cm, hauteur 5 cm
• Moules à flan - foncé, non refléchissant, diamètre 28cm

11.3 Chaleur tournante humide

Pour de plusieurs résultats, suivez les suggestions indiquées dans le tableau cédssous.

33	34	35	36
Petits pains sucrés,12 morceaux	Plateau de cuisson ou plat àrôtir	175 3 40 - 50
Petits pains, 9 mor-ceaux	Plateau de cuisson ou plat àrôtir	180 2 35 - 45
Pizza, surgelée,0,35 kg	grille métallique 180 2 45 - 55
Gâteau Roulé Plateau de cuisson ou plat àrôtir		170 2 30 - 40
Brownie Plateau de cuisson ou plat àrôtir		170 2 45 - 50
Soufflé, 6 morceaux ramequins en céramique surune grille métallique		190 3 45 - 55
Fond de tarte en gé-noise		moule à tarte sur une grille métallique	180 2 35 - 45
Gâteau à étages Plat de cuisson sur la grille métallique		170 2 35 - 50
Poisson poché, 0,3 kg		Plateau de cuisson ou plat à rôtir	180 2 35 - 45
Poisson entier, 0,2 kg		Plateau de cuisson ou plat à rôtir	180 3 25 - 35
Filet de.POISSON, 0,3 kg		plaque à pizza sur la grille mé-tallique	170 3 30 - 40
Viande pochéée, 0,25 kg		Plateau de cuisson ou plat à rôtir	180 3 35 - 45
Chachlyk, 0,5 kg Plateau de cuisson ou plat à rôtir		180 3 40 - 50
Cookies, 16 mor-ceaux		Plateau de cuisson ou plat à rôtir	150 2 30 - 45
Meringues, 20 mor-ceaux		Plateau de cuisson ou plat à rôtir	180 2 45 - 55
Muffins, 12 morceaux		Plateau de cuisson ou plat à rôtir	170 2 30 - 40
Petite pâtisserie sa-lée, 16 morceaux		Plateau de cuisson ou plat à rôtir	170 2 35 - 45
Biscuits à pât sa-blée, 20 morceaux		Plateau de cuisson ou plat à rôtir	150 2 40 - 50
Tartelettes, 8 mor-ceaux		Plateau de cuisson ou plat à rôtir	170 2 30 - 40
Légumes, pochés, 0,4 kg		Plateau de cuisson ou plat à rôtir	180 2 35 - 45
Omelette végétarien-ne		plaque à pizza sur la grille mé-tallique	180 3 35 - 45
Légumes mediterra-néens, 0,7 kg		Plateau de cuisson ou plat à rôtir	180 4 35 - 45

11.4 Informations pour les organismes de contrôle

Tests conformes à la norme IEC 60350-1.

Petits gâteaux, 20 par pla- teau	Chauffage Haut/Bas Plateau de cuisson	3 170 20 - 35
Petits gâteaux, 20 par pla- teau	Chaleur tournante Plateau de cuisson	3 150 - 160 20 - 35
Petits gâteaux, 20 par pla- teau	Chaleur tournante Plateau de cuisson	2 et 4 150 - 160 20 - 35
Tarte aux pommes, 2 moules Ø20 cm	Chauffage Haut/Bas Grille métal- lique	2 180 70 - 90
Tarte aux pommes, 2 moules Ø20 cm	Chaleur tournante Grille métal- lique	2 160 70 - 90
Génoise, moule à gâteau Ø26 cm 1)	Chauffage Haut/Bas Grille métal- lique	2 170 40 - 50
Génoise, moule à gâteau Ø26 cm 1)	Chaleur tournante Grille métal- lique	2 160 40 - 50
Génoise, moule à gâteau Ø26 cm 1)	Chaleur tournante Grille métal- lique	2 et 4 160 40 - 60
Sablé Chaleur tournante Plateau de cuisson		3 140 - 150 20 - 40
Sablé Chaleur tournante Plateau de cuisson		2 et 4 140 - 150 25 - 45
Sablé Chauffage Haut/Bas Plateau de cuisson		3 140 - 150 25 - 45
Pain grillé 1)	Gril Grille métal- lique	4 max. 1 - 5

1) Préchauffez l'appareil pendant 10 minutes.

12. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

12.1 Remarques concernant le nettoyage

Agent nettoyant

• Nettoyez l'avant de l'appareil uniquement avec un chiffon en microfibre imbibé d'eau tiède et d'un détergent doux. Nettoyez et contrôlez le joint de la porte autour du cadre de la cavité.
• Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.
• Nettoyez les taches avec un détermagent doux.

Utilisation quotidienne

• Essuyez l'intérieur de l'appareil après chaque utilisation. L'accumulation de graisse ou d'autres résidus peut provoquer un incendie.
• De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Pour diminuer la condensation, laissez fonctionner l'appareil pendant 10 minutes avant la cuisson. Ne conserve pas les alimentés dans l'appareil pendant plus de 20 minutes. Séchez l'intérieur de l'appareil uniquement avec un chiffon en microfibre après chaque utilisation.

Accessoires

• Nettoyez tous les accessoires après chaque utilisation et laissez-les secher. Utilisez uniquement un chiffon en microfibre avec de l'eau tiède et un détermgent doux. Ne lavez pas les accessoires au lave-vaisse.

• Ne nettoyez pas les accessoires antiadhésifs avec un produit nettoyant abrasif ou des objets tranchants.

12.2 Retrait des supports de grille

Retirez les supports de grille pour nettoyer le four.

1. Éteignez l'appareil et attendez qu'il refroidisse.
2. Écartez l'avant du support de grille de la paroi latérale.
3. Écartez l'arrête du support de grille de la paroi laterale et retirez-le.

1. Installez les supports de grille dans l'ordre inverse.

12.3 Nettoyage Aqua Clean

Ce processus de nettoyage utilise l'humidité pour-retirer laGRAisse et les particules alimentaires restant dans le four.

1. Versez de l'eau dans le bac de la cavité : 300 ml.
2. Reglez la fonction
3. Reglez la températe sur 90^
4. Laissez l'appareil fonctionner pendant 30 min.
5. Mettez à l'arrêt l'appareil.
6. Attende que l'appareil soit froid. Séchez la cavité avec un chiffon doux.

12.4 Retrait et installation de la porte

La portedu four dispose de deux panneaux de verre. Vous pouvez-retirer la portedu four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retarder les panneaux de verre.

ATTENTION!

N'utilisez pas l'appareil sans les panneaux en verre.

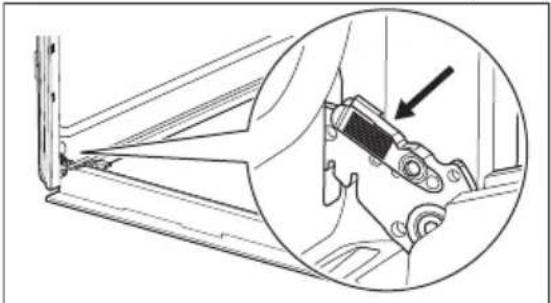

1. Ouvrez complètement la porte et saisissez les 2 charnières de porte.

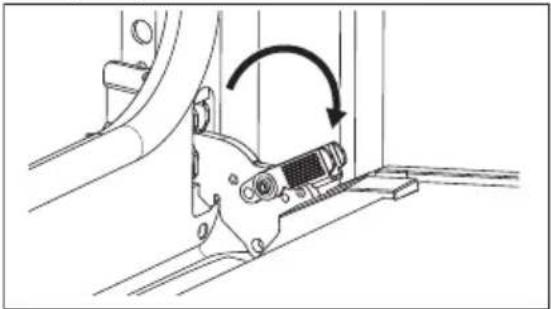

1. Soulevez et tirez les loquets jusqu'à ce qu'ils produit un clic.

1. Fermez la porte du four à mi-chemin de la première position d'ouverture. Puis, soulevez et tirez pour retarder la porte de son emplacement.

1. Posez la porte sur un chiffon doux place sur une surface stable.
2. Tenez la garniture de porte Sur le bord supérieur de la porte des deux cotés et poussez vers l'intérieur pour libérer le joint du clip.

1. Retirez le cache de la porte en le tirant vers l'avant.

2. Prenez le panneau de verre de la portepar son bord supérieur et tirez-ledoucement.Assurez-vous que la vitreglisse entierement hors de ses supports.

1. Nettoyez les vitres à l'eau savonneuse. Essuyez soigneusement les panneaux de verre. Ne passez pas les panneaux en verre au lave-vaisselle.
2. ÀpRES le nettoyage, installez le panneau de verre et la portedu four.

Si la porte est installée correctement, vous entendrez un lien lors de la fermeture des loquets.

La zone imprimée doit faire face à l'intérieur de la porte. ÀpRES l'installation, vérifie que la surface du panneau de verre où se trouve les zones imprimées est lisse au toucher (le relief doit être de l'autre cote).

Lorsque le cadre de la porte est installé correctement, il émet un cig.

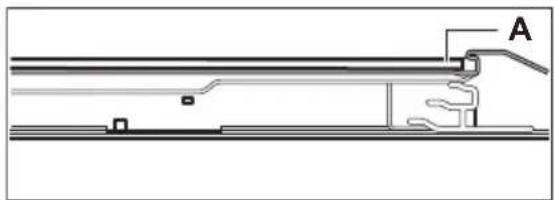

Veillez à installer correctement le panneau de verre interieur A dans son logement.

12.5 Remplacement de l'ampoule

A VERTISSEMENT!

Risque d'electrocution. L'éclairage peut être chaud.

1. Éteignez l'appareil et attendez qu'il refroidisse.
2. Débranche l'appareil.
3. Placez le chiffon sur le sol du four.

ATTENTION!

Tenez toujours la lampe halogène avec un chiffon pour éviter que les résidus deGRAISSSE ne brûlent sur la lampe.

Lampe arriere

1. Tournez le diffuseur en verre pour le retarder.
2. Nettoyez le diffuseur en verre.
3. Remplacez l'ampoule par une ampoule adequate resistant aune tempereute de 300^
4. Installez le diffuseur en verre.

13. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

13.1 Que faire si...

Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après vente/agree.

Problème Cause et solution
L'appareil ne chauffe pas.	Le fusible a disjoncté. Assurez-vous que le fusible est la cause du dysfon-c tionnement. Si le problèmes persiste, contactez un électricien qualifié.
Le joint de porte est en-dommagé.	N'utilise pas l'appareil. Contactez un service après-vente agréé.
L'affichage indique « 12.00 ».	Une coupure de courant s'est produit. Réglez l'heure actuelle.

Problème Cause et solution

L'éclairage ne fonctionne pas.

L'ampoule est grillée. Remplacez l'ampoule. Reportez-vous à la section « Entretien et nettoyage», Remplacement de la lampe.

13.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuilles contacter votre revendeur ou un service après-vente/agree.

Les informations nécessaires au service après-vente figurent sur la plaque

signalétique. La plaque signalétique se trouve sur le cadre avant de l'appareil. Elle est visible lorsque vous ouvrez la porte. Ne retirez pas la plaque signalétique de la cavité de l'appareil.

Nous vous recommendons d'ecrir les informations ici :

Modèle (MOD.) :

Référence produit (PNC) :

Numéro de série (SN):

14. RENDEMENT ÉNERGÉTIQUE

14.1 Fiche d'informations sur le produit et informations sur le produit conformément aux reglementations européennes sur l'étiquetage énergétique et l'écoconception

Nom du fournisseur Electrolux
Identification du modele	KOIGH04K 949496378KOIGH04W 949496377KOIGH04X 949496374
Indice d'efficacité énergétique 81.2
Classe d'efficacité énergétique A+
Consommation d'énergie avec charge standard, en mode conven-tionnel	0.93 kWh/cycle
Consommation d'énergie avec charge standard, en mode chaleur tournante	0.69 kWh/cycle
Nombre de cavités 1
Source de chaleur Électricité
Volume 72 I
Type de four Four encasable
Masse	KOIGH04K 26.3 kg
	KOIGH04W 26.3 kg
	KOIGH04X 26.1 kg

IEC/EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, jours, jours à vapeur et grils : Méthodes de mesure des performances.

14.2 Informations produits pour la consommation d'énergie et le temps maximum requis pour atteindre le mode BASSE consommation applicable

Consommation d'énergie en mode veille 0.8 W

Temps maximum requis pour que l'équipementatteigne automatiquement le mode basse puissan- 20 min ce applicable

14.3 Consels pour economiser l'énergie

Les conseils ci-dessous vous aideront à economiser de l'énergie lors de l'utilisation de votre apparéil.

Assurez-vous que la porte de l'appareil est fermée lorsque l'apparéil est en marche.

Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu'il est bien en place.

Utilisez des plats en métal et des moules et recipients fonçés et non refléchissants pour accroître les économies d'énergie.

Ne préchauffez pas l'appareil avant la cuisson, sauf recommandation spécifique.

Lorsque you prepared plusiers plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour economiser de l'énergie.

Chaleur résiduelle

Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour garder les alimentents au chaud ou réchauffer d'autres plats.

Maintien des aliments au chaud

Selectionnez la température la plus BASSE possible pour utiliser la chaleur résiduelle et garder les alimentés au chaud.

Chaleur tournante humide

Fonction concue pour economiser de I'energie en cours de cuisson.

Lorsque you utilisez cette fonction, I'éclairage est eteint.

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparêils

portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la France uniquement :

Cet apparel, ses accessoires et cordons se recyclent

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre apparéil!

Numero de série (S.N.)

14. EFICACIA ENERGÉTICA
