MODE D'EMPLOI S120 SPEKTRUM

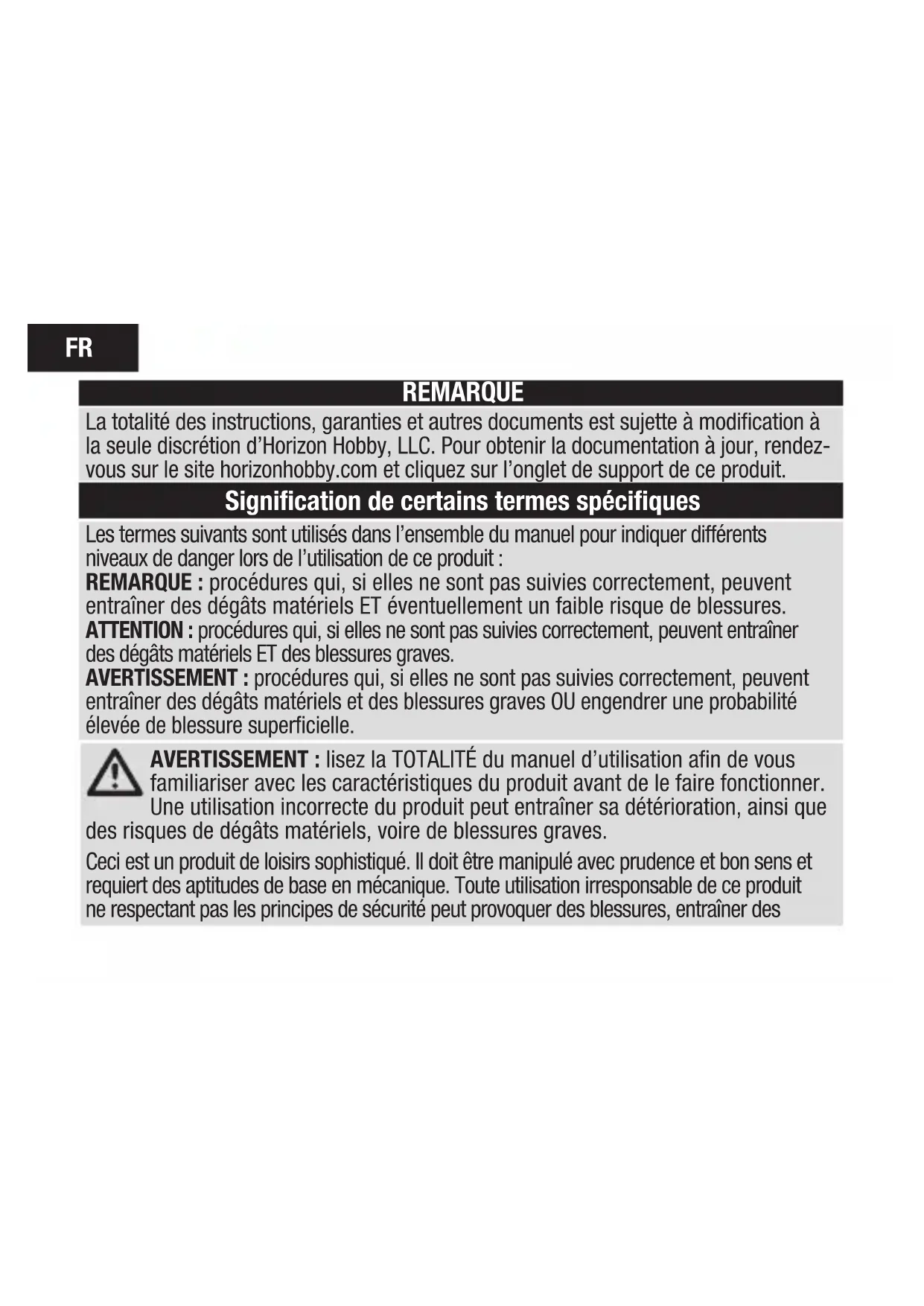

AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afin de vous

familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves. Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit: REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures. ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent

entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superficielle. REMARQUE La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation àjour, rendez- vous sur le site horizonhobby.com et cliquez sur l’onglet de support de ce produit. Signification de certains termes spécifiquesFR 14 ans et plus. Ceci n’est pas un jouet. AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS: Si vous devez remplacer un élément Spektrum équipant un produit Horizon Hobby, veuillez toujours vous le procurer chez Horizon Hobby ou chez un revendeur agréé afin d’être sûr d’obtenir un produit Spektrum original de haute qualité. Horizon Hobby, LLC décline tout service et garantie concernant la compatibilité et les performances des produits contrefaits ou des produits clamant la compatibilité avec Spektrum ou le DSM. dégâts matériels et endommager le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser avec des composants incompatibles ou d’en améliorer les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité des instruc- tions et avertissements du manuel avant l’assemblage, le réglage et l’utilisation, ceci afin de manipuler correctement l’appareil et d’éviter tout dégât matériel ou toute blessure grave. REMARQUE: Cet appareil n’est pas conçu pour être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou qui manquent d’expérience et de connaissances, à moins qu’elles aient bénécié de la supervision ou des instructions d’utilisation de l’appareil par une personne responsable de leur sécurité.

AVERTISSEMENTS DE CHARGEUR DE BATTERIEFR

AVERTISSEMENT: Une erreur d’attention ou un non respect des consignes

durant l’utilisation de ce produit peut entraîner un dysfonctionnement, une surchauffe, un INCENDIE et dans dans le pire des cas, des blessures et des dégâts matériels.

• Ne laissez jamais la batterie et le chargeur sans surveillance durant l’utilisation.

• Ne tentez pas de charger des batteries endommagées ou humides.

• Ne chargez jamais une batterie contenant différents types d’éléments.

• Ne laissez jamais un enfant de moins de 14 ans utiliser seul le chargeur.

• Ne chargez pas les batteries dans des lieux aux températures extrêmes ou en plein soleil.

• Ne chargez pas une batterie dont les câbles sont endommagés.

• Ne branchez pas le chargeur si son câble d’alimentation est endommagé.

• Ne connectez jamais le chargeur à une batterie 12V quand le véhicule est en marche.

• Ne tentez jamais de démonter ou d’utiliser un chargeur endommagé.

• Ne jamais brancher le chargeur simultanément sur une alimentation AC et DC.

• Ne jamais relier les prises d’alimentation DC à une alimentation AC.

• Toujours utiliser des batteries rechargeables conçues pour ce type de chargeur.

• Toujours contrôler l’état de la batterie avant de la charger.

• Toujours tenir la batterie éloignée de tout matériau pouvant être affecté par la chaleur.

• Surveiller la zone de charge en permanence et toujours avoir un extincteur à portée de main.FR

• Toujours arrêter la charge si le chargeur ou la batterie deviennent très chauds ou que la batterie commence à se déformer.

• Toujours commencer par connecter les câbles de charge au chargeur, puis à la batterie pour éviter tout court-circuit entre les câbles de charge. Lors du débranchement, procédez dans l’ordre inverse.

• Respectez toujours les polarités: rouge (+) et noir (–).

• vToujours charger les batteries dans un endroit bien aéré/ventilé.

• Toujours terminer les processus et contactez le service Technique Horizon Hobby si le produit fait objet de dysfonctionnements.

AVERTISSEMENT: Ne laissez jamais le chargeur sans surveillance, ne

dépassez jamais la capacité de charge maximale, ne chargez jamais des batteries non conçue pour ce chargeur. Un non respect de cette consigne peu entraîner une surchauffe, un incendie avec risque de blessures corporelles. ATTENTION: Toujours vérier que les caractéristiques de la batterie correspondent au chargeur. Un non respect de cette consigne peut entraîner une surchauffe ou un dysfonctionnement du produit pouvant entraîner des dégâts matériels ou des blessures corporelles. Contactez votre revendeur ou Horizon Hobby si vous avez des questions concernant la compatibilité.FR

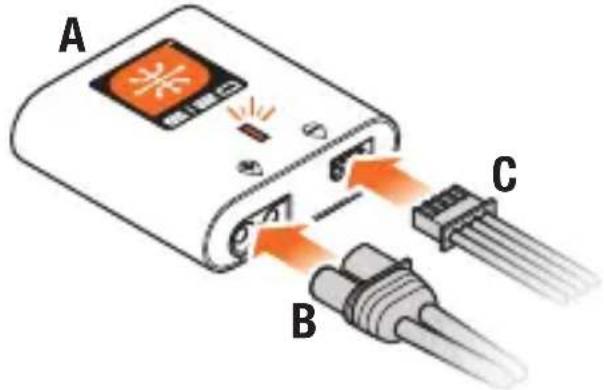

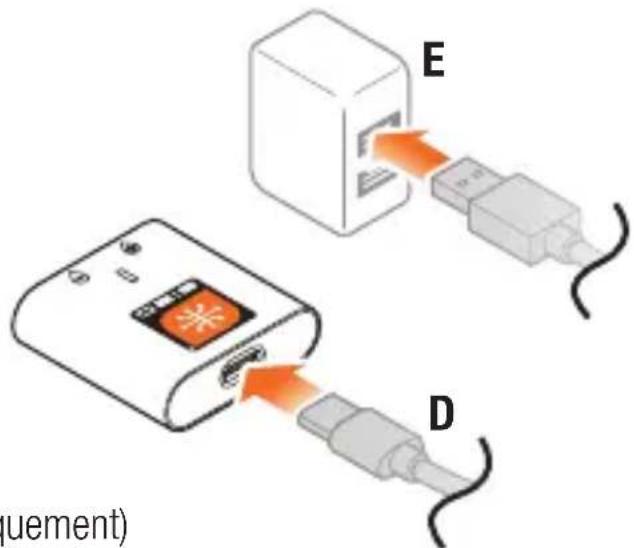

Schéma du chargeur de batterie SMART Spektrum

A. Chargeur Spektrum S120 B. Connecteur de batterie Spektrum IC3 C. Câble d’équilibrage de la batterie (Li-Po uniquement) D. Câble USB E. Alimentation électrique USB (non incluse)FR Spécifications de SPMXC1020 Entrée USB Type C – câble USB Type C inclus, alimentation électrique requise Tension d’entrée 5V-12V Puissance de charge 18W max. (selon l’alimentation électrique) Adaptateur USB compatible 5V/1A, 5V/2A, USB Quick Charge 2.0/3.0 Connecteur de batterie IC3

et port d’équilibrage Batteries compatibles Li-Po, NiMH (Batteries SMARTSpektrum uniquement) Types de batterie 2-3cellules (Li-Po), 6-7cellules (NiMH) Tension de sortie maximale 13,05V Courant de sortie maximal Jusqu’à 2A (selon l’alimentation électrique et la batterie) Protection Surchauffe/Surcharge/Polarité inverse Chargeur de batterie Spektrum S120SMART Le chargeur de batterie SPMXC1020SMART est uniquement compatible avec les batteries SpektrumSMART. Le chargeur peut également être alimenté par n’importe quelle source d’alimentation électrique USB. Utilisez une alimentation électrique de type USB-C QC pour obtenir les temps de chargement les plus rapides. Alimentation électrique USB requise (non incluse) Pour plus d’informations sur la technologie de batteries SMARTSpektrum, rendez-vous sur: http://www.spektrumrc.comFR Indicateur DEL Mise en service – Pas de batterie connectée USB 5V/1A, 5V/2A: DEL blanche USB Quick Charge 2.0/3.0: DEL bleue Batterie Li-Po 2S et 3S SpektrumSmart Capacité de la batterie DEL violette Moins de 25% Clignote une fois 25% – 75% Clignote deux fois 76% – 99% Clignote trois fois Batterie Li-Po 2S et 3S SpektrumSmart Capacité de la batterie DEL jaune Moins de 25% Clignote une fois 25% – 75% Clignote deux fois 76% – 99% Clignote trois fois Charge terminée DEL verte (xe) Micrologiciel mis à jour DEL rouge-verte-bleue clignotante Erreur DEL rouge (xe)FR Paramètres de chargement LiPo NiMH Tension nominale 3,7V 1,2V Tension de charge complète 4,2V 1,65V FONCTIONNEMENT

1. Branchez le chargeur S120 à un adaptateur d’alimentation électrique USB.

2. Branchez le connecteur IC3 de la batterie SprektrumSMART au port de charge IC3 sur le

chargeur S120, puis branchez le câble d’équilibrage de la batterie au port d’équilibrage du chargeur. Le connecteur IC3 et le connecteur d’équilibrage de la batterie doivent être branchés au chargeur S120 pour commencer le processus de charge. IMPORTANT: Il n’y a pas de connexion d’équilibrage pour les batteries SMARTNiMH

3. La batterie peut être débranchée du chargeur à tout moment pour arrêter le processus

4. Une DEL rouge s’allumera pour indiquer un chargement anormal. Suivez les étapes de

fonctionnement pour vous assurer que le branchement approprié est utilisé pour charger la batterie. Consultez le tableau des Indicateurs DEL à la page précédente pour connaître le statut de charge. IMPORTANT : Pour les batteries non Smart, la DEL s’allume en rouge et le S120 ne reconnaît pas ou ne charge pas la batterie.FR

Durée de la garantie Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit aété acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à l’expiration de la période de garantie. Limitations de la garantie (a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas transférable. Le recours de l’acheteur consiste en la réparation ou en l’échange dans le cadre de cette garantie. La garantie s’applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d’une preuve d’achat valide uniquement. Horizon se réserve le droit de modier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes. (b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l’utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l’acheteur de vérier si le produit correspond à ses capacités et à l’utilisation prévue. (c) Recours de l’acheteur – Il est de la seule discrétion d’Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l’acheteur lorsqu’un défaut est constaté. Horizon se réserve la possibilité de vérier tous les éléments utilisés et susceptibles d’être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressortFR d’Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modications de quelque nature qu’elles soient. La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipulation erronés, d’accidents ou encore du fonctionnement ainsi que des tentatives d’entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l’acheteur directement à Horizon ou à l’une de ses représentations nationales requièrent une conrmation écrite. Limitation des dommages Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n’exerce aucune inuence sur le montage, l’utilisation ou la maintenance du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon ne prend en compte aucune garantie et n‘accepte aucun recours pour les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur. En utilisant et en montant le produit, l’acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie gurant dans le présent document. Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en relation avec l’utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d’origine.FR Indications relatives à la sécurité Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d’utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur. Questions, assistance et réparations Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d’éligibilité à l’application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d’une décision appropriée, destinée à vous aider le plus rapidement possible. Maintenance et réparation Si votre produit doit faire l’objet d’une maintenance ou d’une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d’emballage d’origine ne suft pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez joindre une preuve d’achat, une description détaillée des défauts ainsiFR qu’une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un numéro de téléphone (pour demander des renseignements) et d’une adresse de courriel. Garantie et réparations Les demandes en garantie seront uniquement traitées en présence d’une preuve d’achat originale émanant d’un revendeur spécialisé agréé, sur laquelle gurent le nom de l’acheteur ainsi que la date d’achat. Si le cas de garantie est conrmé, le produit sera réparé. Cette décision relève uniquement d’Horizon Hobby. Réparations payantes En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la conrmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l’absence d’un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l’utiliser autrement. ATTENTION: Nous n’effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l’acheteur lui-même. 10/15FR INFORMATIONS DE CONTACT POUR GARANTIE ET RÉPARATION Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse European Union Horizon Technischer Service service@horizonhobby.eu Hanskampring 9 D 22885 Bars- büttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100FR INFORMATIONS DE CONFORMITÉ POUR L’UNION EUROPÉENNE Déclaration de conformité de l’Union européenne : Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres dispositions des directives de la directive CEM. Une copie de la déclaration de conformité européenne est disponible à: http://www.horizonhobby.com/content/support-render-compliance. Instructions relatives à l’élimination des D3E pour les utilisateurs résidant dans l’Union européenne Ce produit ne doit pas être éliminé avec d’autres déchets. Il relève de la responsabilité de l’utilisateur d’éliminer les équipements mis au rebut en les remettant à un point de collecte désigné en vue du recyclage des déchets d’équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements au moment de leur élimination aideront à préserver les ressources naturelles et à garantir que les déchets seront recyclés de manière à protéger la santé humaine et l’environnement. Pour plus d’informations quant aux lieux de dépôt de vos équipements mis au rebut en vue du recyclage, veuillez contacter votre mairie, votre service de traitement des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.IT Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto: AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superficiali alle persone. ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone. AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone. AVVISO Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambia- menti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto. Significato di termini specialistici AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le carat- teristiche del prodotto prima di farlo funzionare. Un uso improprio del prodotto può causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone. Questo aeromodello è un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto può causare lesioni alle per- sone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare in nessun caso di smon-IT Almeno 14 anni. Non è un giocattolo. ATTENZIONE AI PRODOTTI CONTRAFFATTI: Quando è necessario sostituire componenti Spektrum che si trovano fra i prodotti Horizon Hobby, bisogna sempre acquistarli da un rivenditore autorizzato Horizon per essere certi della loro qualità. Horizon Hobby LLC declina ogni responsabilità, servizio tecnico e garanzia per l’uso di materiale non originale o che dichiara di essere compatibile con la tecnologia DSM o con Spektrum. tare il prodotto, di utilizzarlo con componenti non compatibili odi potenziarlo senza previa approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, alfine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone. AVVISO: Non è previsto l’utilizzo dell’apparecchio da parte di persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e delle necessarie conoscenze a meno che una persona responsabile per la loro sicurezza non garantisca la sorveglianza a tali persone o
