Caractéristiques	Détails
Type d'équipement	Logger de données
Plage de mesure	0 à 1000 V
Précision	± 0,5 %
Interface de communication	RS-485, Wi-Fi
Alimentation	Alimentation externe 12V
Dimensions	150 x 100 x 50 mm
Poids	500 g
Utilisation	Surveillance des performances des systèmes photovoltaïques
Maintenance	Vérification régulière des connexions et mise à jour du firmware
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Garantie	2 ans

FOIRE AUX QUESTIONS - Logger1000 Sungrow

Comment puis-je connecter le Sungrow Logger1000 à mon réseau Wi-Fi ?

Pour connecter le Sungrow Logger1000 à votre réseau Wi-Fi, accédez à l'application dédiée, sélectionnez 'Configuration Wi-Fi' et suivez les instructions pour entrer le nom de votre réseau et le mot de passe.

Que faire si le Logger1000 ne détecte pas mes appareils ?

Assurez-vous que tous les appareils sont correctement connectés et alimentés. Vérifiez également que le Logger1000 est à portée des appareils et redémarrez-le si nécessaire.

Comment mettre à jour le firmware du Sungrow Logger1000 ?

Téléchargez la dernière version du firmware depuis le site Web de Sungrow, puis accédez à l'interface du Logger1000 pour sélectionner 'Mise à jour du firmware' et suivez les instructions à l'écran.

Le Logger1000 affiche des données erronées, que faire ?

Vérifiez les connexions des capteurs et assurez-vous qu'ils fonctionnent correctement. Si le problème persiste, réinitialisez le Logger1000 et reconfigurez-le.

Comment réinitialiser le Sungrow Logger1000 aux paramètres d'usine ?

Pour réinitialiser le Logger1000, maintenez enfoncé le bouton de réinitialisation pendant 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Où puis-je trouver le manuel d'utilisation du Logger1000 ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de Sungrow dans la section 'Support' ou 'Téléchargements'.

Le Logger1000 est-il compatible avec les systèmes d'exploitation mobiles ?

Oui, le Logger1000 est compatible avec les systèmes d'exploitation iOS et Android. Téléchargez l'application correspondante sur l'App Store ou Google Play.

Que faire si l'application ne se synchronise pas avec le Logger1000 ?

Vérifiez votre connexion Internet et assurez-vous que le Logger1000 est allumé. Essayez de forcer l'arrêt de l'application et de la relancer. Si cela ne fonctionne pas, réinstallez l'application.

MODE D'EMPLOI Logger1000 Sungrow

Ce manuel s'applique aux collecteurs de données suivants.

• Logger1000A (version 4G)
• Logger1000B (non version 4G)

Les enregistreurs susmentionnés seront désignés ci-après « Logger1000 », sauf mention contraire.

Sécurité

1. Le contenu peut être périodiquement mis à jour ou révisé en raison du développement constant du produit. Les informations contenues dans ce guide sont soumises à des modifications sans préavis. En aucun cas ce guide n'a pas pour objet de remplacer le manuel utilisateur ou les notes relatives à l'ordinateur.
2. Assurez-vous de lire attentivement, de comprendre dans leur ensemble et de strictement suivre les instructions détaillées du manuel utilisateur et des autres règlementations qui y sont liées. Scannez le code QR sous le capot pour afficher ou obtenir le manuel utilisateur.
3. Toutes les opérations peuvent être uniquement réalisées par du personnel qualifié qui doit être formé à l'installation et à la mise en service du système électrique, ainsi qu'à la gestion des risques, et qui connaît le manuel ainsi que les réglementations et les directives locales.
4. Avant l'installation, veuillez vérifier que le contenu du package est intact et complet en le comparant à la liste de conditionnement. Contactez SUNGROW ou le distributeur en cas de composants endommagés ou absents.
5. Le câble doit être intact et bien isolé. Le personnel opérationnel doit porter un équipement de protection individuelle approprié (EPI) à tout moment.
6. Toute violation pourrait entraîner un préjudice corporel ou la mort, ou des dommages sur l'appareil, et annulera la garantie.

Déclaration UE de conformité dans le cadre des directives de l'UE

• Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE et 2015/863/EU (RoHS) La directive sur les équipements radioélectriques 2014/53/UE (RED)

SUNGROW confirme par la présente que les produits décrits dans ce document sont conformes aux exigences fondamentales et aux autres dispositions pertinentes des directives susmentionnées. Pour consulter l'intégralité de la déclaration UE de conformité, rendez-vous sur support.sungrowpower.com.

Technologie radio WLAN 802.11b/g/n20/n40

Spectre radioélectrique	802.11b/g/n20	2 412 MHz ~ 2 472 MHz
	802.11n40	2 422 MHz ~ 2 462 MHz
Puissance de transmission maximale ≤ 20 dBm

Les paramètres techniques indiqués ci-dessus s'appliquent uniquement aux pays de l'UE.

Ce manuel est destiné aux suivants collecteurs de données.

• Plusieurs onduleurs sont connectés à l'Enregistreur100 via le RS485 installé en série. Si plus de 15 onduleurs sont connectés sur le bus RS485, il est recommandé de connecter une résistance de borne de 120 en parallèle aux lignes RS485A et RS485B sur le devant ou l'arrière du bus. Lorsque le nombre de types d'appareil est inférieur ou égal au nombre de ports RS485 du Logger1000, il est recommandé de brancher des types d'appareil différents à des ports RS485 distincts séparation.

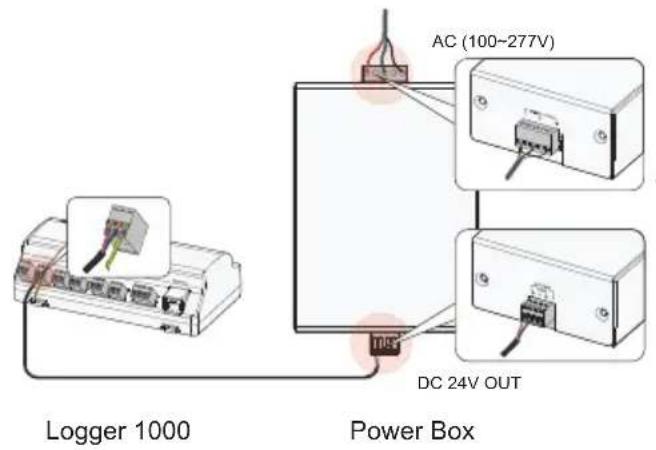

3.5 Connection to Power Box/ Anschließen an das Power Box/ Connexion à boîte électrique/ Conexão ao caixa de energia

Cable de mise à la terre
