MODE D'EMPLOI YWED6605MC WHIRLPOOL

SECURITE DE LA SÉCHEUSE 21
Sécurité de la sécheuse 21
...Guide de connexion Internet pour les appareils connectés
uniquement 23
ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE 24
Nettoyage de l'emplacement de la sécheuse 24
Nettoyage de l'intérieur de la sécheuse 24
Retrait de la charpie accumulée 24
.6 Nettoyage du filtré à charpie. 24
.6 Changement de l'ampoule d'éclairage du tambour (sur certains modèles) 25
Vérification d'une circulation d'air adéquate pour le système d'évacuation 25
Pour maintir une bonne circulation d'air 25
Précautions à prendre avant une non-utilisation, un entraposage ou un déménagement 25
INSTRUCTIONS D'INSTALLATION 26
SPÉCIFICATIONS 26
Outils et pieces 26

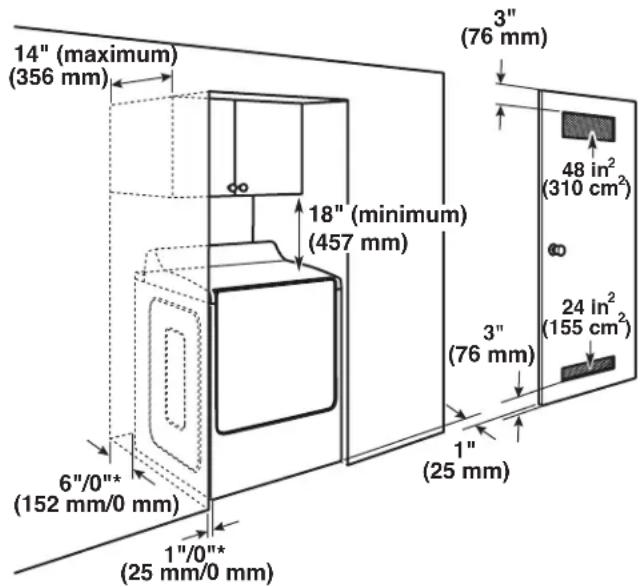

Exigences d'emplacement 27
Spécifications électriques - É.-U. 28
Spécifications électriques - Canada 30
INSTALLATION 30

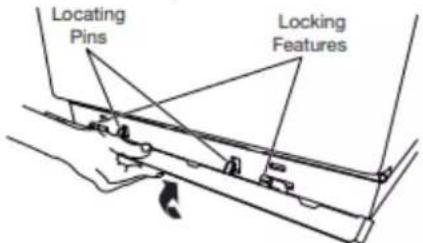

Installation des pieds de réglage de l'aplomb 30

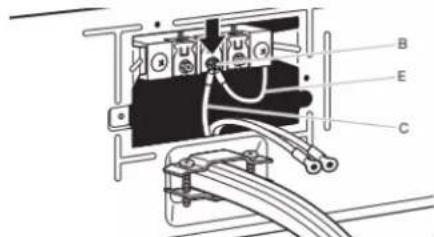

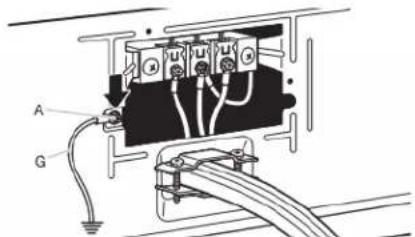

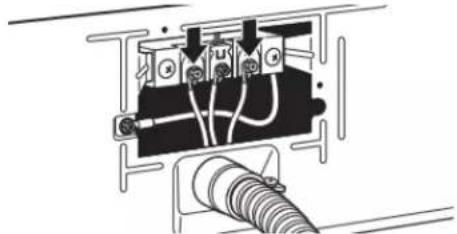

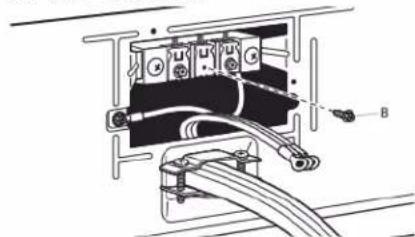

Installation électrique - É.-U. 31
Exigences concernant l'évacuation pour une maison 35
Planification du circuit d'évacuation 36
Installation du conduit d'évacuation 38
Raccordement des tuyaux d'alimentation 38
Raccordement du conduit d'évacuation (sur les modèles avec conduit seulement) 39

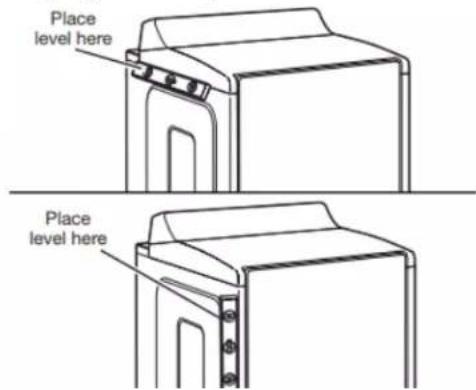

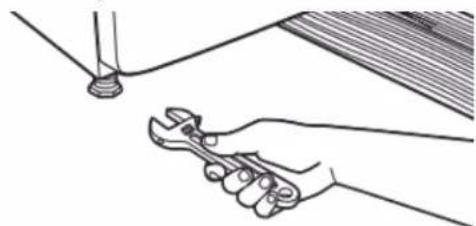

Réglage de l'aplomb de la sécheuse 39
Liste de vérification pour installation terminée 40

DRYER SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

AVERTISSEMENT -« Risque d'incendie »

• L'installation de la sécheuse doit être effectuee par un installateur qualifié.
• Installer la séchuse conformément aux instructions du fabricant et aux codes.
• Ne pas installer la séchuse avec des matériaux d'évacuation en plastique flexible ou un conduit métallique flexible (type aluminium). Si un conduit métalliqueouple est installé, celui-ci doit etre d'un type spécifique identifié fabricant de l'appareil et convenir à une utilisation avec les séchueses à linge. Les matériaux d'évacuation souples sont connus pour s'affisser,etre facilement écrasés et piéger la charpie. Ces situations obstrueront le débit d'air séchuse et augmenteront le risque d'incendie.
• Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d'installation.
• Conserverces instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : Afin de réduire le risque d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, il convient d'observer certaines précautions fondamentales, notamment :

Lire toutes les instructions avant d'utiliser l'appareil.
- Ne pas secher d'articles qui ont ete precedemment nettoyes, lavés, trempés ou tachés avec de l'essence solvants pour nettoyage a sec ou d'autres substances inflammables ou explosives; ces substances degagent vapeurs qui pouraient s'enflammer ou exploser.
Risque de suffocation et de blessure par coincidence pas laisser des enfants jouer sur l'appareil ou a l'int de celui-ci. Une surveillance ectroite des enfants est nécessaire lorsque l'appareil est utilisé a proximité d'enfants.
■ Avant de-retirer l'appareil du service ou pour le met rebut, enlever la porte du compartment de séchage.
- Ne pas acceder à l'intérieur de l'appareil pendant le fonctionnement du tambour.
- Ne pas installer ou entreprises cet apparéil dans un où il serait exposé aux intempéries.
■ Ne pas effectuer d'intervention non autorisée sur les commandes.
- Ne pas réparer ou remplaner une quelconque pièce l'appareil ou effectuer un entretien qui ne serait pas expressément recommandé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation par l'utilisateur et s'assurer de bien compris ces instructions et d'être capable de les executer.
■ Ne pas utiliser d'assouplissant ou de produits pour e l'électricité statique à moins que cela ne soit recompu par le fabricant de l'assouplissant ou du produit.

Ne pas secher à la chaleur des articles contenant du caoutchou mousse ou des matieres similaires.
desNettoyerlefiltractecharpieavantouapreschaquecharge.
La zone située autour de l'ouverture d'évacuation et les zones adjacentes doivent être propres, exemplés de peluches et poussières.

Le'intérieur de l'appareil et le conduit d'évacuation doivent être nettoyés régulièrement par un personnel d'entretien qu'ellesqu'auxquels:

■ Ne pas placer d'articles tâchés d'huile de cuisson dans la sécheuse. Les articles couverts d'huile de cuisson peuvent aprovocuer une réaction chimique et enflammer la charge de vétements. Pour réduire le risque d'accordie du des charges contaminées, la partie finale du programme de séchage par culbutage a lieu sans chaleur (période de ndroféroidissement). Éviter d'arreter une séchuse en phase de culbutage avant la fin du programme de séchage, à moins dePTRERet d'étendrerapidement tous les articles afin que la chaleur se dissipe.
Ne pas utiliser de pieces de remplacement qui n'on pas eté recommendées par le fabricant (c.-à-d., des pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Voir les instructions d'installation pour les exigences de la terre mise à la terre et l'installation.
■ Ne pas installer de ventilateur secondaire dans le conduit d'airainé dévocation

REMARQUE: L'advertissement de ventilateur secondaire ne s'applique pas aux séchues conçues pour être installées dans un système où il y a plusieurs séchues, avec un système de conduit d'évacuation concu sur mesure et Installedé selon les directives du fabricant de la séchuse.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SECURITÉ

POUR METTRE L'ANCENNE SECHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.

CONSERVER CES INSTRUCTIONS

Guide de connexion Internet pour les appareils connectés uniquement

IMPORTANT: Il est de la responsabilité de l'utiliser de bien installer l'appareil avant de l'utiliser. Bien dire et suivre le guide d'installation qui accompagne l'appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d'un compte. Les fonctions de l'application peuvent changer. Des frais de transfert de données peuvent s'appliquer. Une fois installée, lancer l'application. Suivre les étapes de configuration du compte d'utilisateur et de connexion de l'appareil.

II fault :

■ Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel d'instructions du fabricant du routeur.
Le routeur devra etre en marche et connecté a Internet.
Le numero SAID à 10 caractères de votre apparéil. Le numero SAID est imprimé sur une étiquette collée sur l' apparéil ou affché à l'écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet apparéil ne doit pas produit de brouillage dommageable et
2. Cet appeareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Tous changements ou toutes modifications n'ayant pas ete expressedement approuvés par la partie responsable de la conformite pourraient annuler l'autorite de l'utiliseur a utiliser l'appareil.

Avis de conformité d'Industrie Canada (IC)

Cet appeareil satisfait aux prescriptions des documents CNR/RSS d'Industrie Canada (utilisation sans licence). Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet apparéil ne doit pas produit de brouillage.
2. Cet appeil doit etre compatible avec n'importe quelle interfeence, y compris des interferences causees par l'utilisation involontaire de I'appareil.

En vertu des règlements d'Industrie Canada, cet émetteur radio ne peut fonctionner qu'à l'aide d'une antenné d'un type et de gain maximum (ou moins) approuve pour l'émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres utilisateurs, le type d'antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d'Industrie Canada sur les l'exposition aux radiations de radiodiffusion, les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu'il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu'une autre antenné ou qu'un émetteur. Si cet apparéil cause des interférences nuisibles à la réception radio ou télévision, pouvant être déterminées par le fait d'allumer et d'éteindre l' apparéil, l'utilisateur est encouragé à essayer de corriger les interférences en suivant l'un des conseils suivants :

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance séparant l'appareil du récepteur.

• Brancher l'appareil sur un circuit différent de celui où le récepteur est branché.
• Prende contact avec un revendeur ou un technicien radio/ télévision qualifié pour obtenir de l'aide.

ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE

Nettoyage de l'emplacement de la séchuse

AVERAGEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telles que l'essence, à l'écart de la sechuse.

Ne pas faire secher un article qui a déjà eté touche un produit inflammable (meme après un lavage).

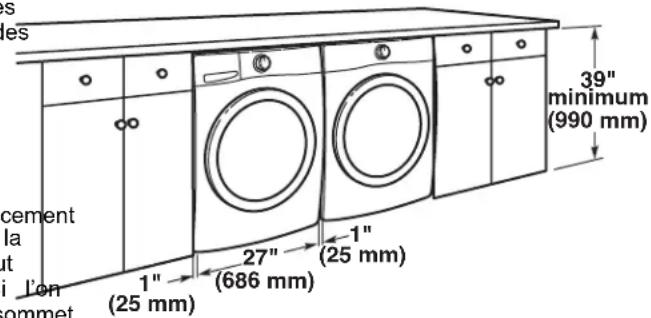

Placer la secheuse au moins 18 po (460 mm) au-dessus du sol pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une Explosion ou un incendie.

par

Éviter de laisser aujourd'hui de la sechuse des éléments qui pourraient obstruer la circulation de l'air et empêcher le bon fonctionnement de la sechuse. Ceci implique de dégager également les eventuelles piles de vêtements placées devant la sechuse.

Nettoyage de l'intérieur de la secheuse

Nettoyage du tambour de la secheuse :

1. Utiliser un produit de nettoyage ininflammable ou un à vaisse lèu doux mélangé à une faible concentration l'eau très chaude et froffer avec un chiffon doux.

■ Rincez soigneusement avec une éponge ou une mouillée.
Faire culbuter une charge de vêtements ou de propres pour secher le tambour.

OU

1. Utiliser un chiffon en microfibre et de l'eau chaude dans flacon de vaporisation pour nettoyer le tambour et une deuxieme serviette en microfibre pour le séchage.
   REMARQUE : Les vêtements contenant des teintures instable, tels les jeans en denim bleu ou articles en coton de coula

peuvent decolorer l'intérieur de la secheuse. Ces taches n pas nocives pour votre secheuse et ne tacheront pas les vêtements des charges futures. Faire sécher les articles à instable sur l'envers pour éviter le transfert de la teinture.

Retrait de la charpie accumulée

À l'intérieur de la caisse de la séchuse : Il faut-retirer la charpie accumulée dans le conduit d'évacuation tous les 2 ans ou plus souvent, selon l'utilisation de la séchuse. Le nettoyage doit etre effectué par un réparateur qualifié ou un nettoyeur de systèmes de ventilation.

À l'intérieur du conduit d'évacuation : Il faut-retirer la charpie accumulée dans le conduit d'évacuation tous les 2 ans ou plus souvent, selon l'utilisation de la secheuse.

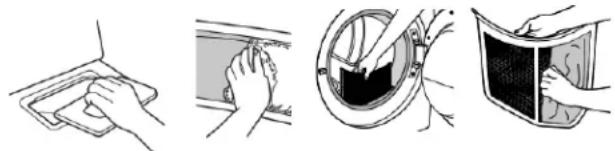

Nettoyage du filtré à charpie

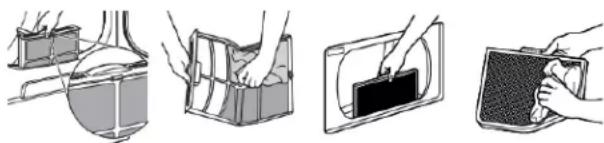

Nettoyage avant chaque charge:
Le cadre à charpie peut être situé dans l'ouverture de la portes sur le dessus de la sechée selon le modele. Un cadre obstruant charpie peut augmenter la durée de sechage.

Nettoyage :

1. Retirer le filtré à charpie. Au besoin, appuyer sur l'onglet po dégager et ouvrir le filtré à charpie. Retirer la charpie du 1 en la roulant avec les doigts. Ne pas rincer ni laver le filt pour enlever la charpie. La charpie mouillée s'enve difficilement.

1. Bien remetre le filtré à charpie en place.

IMPORTANT:

Ne pas faire fonctionner la secheuse avec un filtré à charpie déplace, endommage, bloqué ou manquant. Une telle action peut causer une surchauffe et des dommages à la secheuse et aux tissus.
■ Si de la charpie tombe dans la sécheuse au moment du reçu du filtré, vérifier le conduit d'évacuation etsteroler la charpie. Voir la section « Exigences concernant l'évacuation » dans les exercice instructions d'installation.

Au besoin, nettoyer l'espace ou se trouve la charpie. À l'aide d'un aspirateur, enlever doucement toute charpie qui s'est cette accumulée à l'extérieur du filtré à charpie.

Nettoyage au besoin :

tss résidus de détergent ou d'assouplisseur de tissu peuvent s'accumuler sur le filtre à charpie. Cette accumulation peut entrainer des temps de séchage plus longs, ou l'arrêt de la
séchuse avant que la charge ne soit complètement sèche. Si la charpie tombe du filtre alors qu'il est dans la séchéuse, il a probabilité obtrué. Nettoyer le filtre à charpie avec une brose en nylon tous les 6 mois ou plus féquement s'il devient observer par suite d'une accumulation de résidus.

Rount layer :

1. Retirer la charpie du filtrer en la roulant avec les doigts.
   2.10. Guiller les deux cotes du filtré à charpie avec de l'eau chaude.
2. Mouiller une Brosse en nylon avec de l'eau chaude et du détergent liquide. Frotter le filtré à charpie avec la Brosse g enlever l'accumulation de résidus.

1. Rincer le filtré à l'eau chaude.
2. Bien secher le filtré à charpie avec une serviette propre réinstaller le filtré dans la séchuse.

Le système d'évacuation fixé à la sécheuse joue un role impor dans la circulation de l'air. Des conduits d'évacuation bloqués o écrasés, ainsi qu'une installation inadéquate de l'évacuation, diminuent la circulation d'air et les performances de la sécheuse Les interventions de depannage causées par une ventilation incorrecte ne sont pas couvertes par la garantie et seront à la charge du client,quel que soit l'installateur de la sécheuse.Po nettoyer ou réparer l'évacuation d'air, contacter un technien qualifié dans l'évacuation d'air.

Changement de l'ampoule déclairage du tambour (sur certains modèles)

Pour maintainir une bonncirculation d'air

Nettoyer le filtré à charpie avant chaque charge.
■ Remplacer le matériel de conduits d'évacuation en plastique, durant en aluminium par des conduits d'évacuation lourds et rigides de 4 po (102 mm) de diamètre.
Toujours employer les conduits d'évacuation les plus courts.
A possibles.

Ne pas utiliser plus de quatre coudes à 90^ dans un circuit d'évacuation, car chaque inclinaison et courbe réduit le flux d'air.

1. Tourner l'ampoule dans le sens antihoraire. Remplacer l'ampoule uniquement par une ampoule de 10 W pour appeareil electroménager. Reinstaller le couvercle et le fix avec la vis.
2. Brancher la secheuse ou reconnectcer la source de courant électrique.

Vérification d'une circulation d'air adéquate pour le système d'évacuation

A VERTISSEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.

Ne pas utiliser de conduit d'évacuation en plastique.
Ne pas utiliser de conduit d'évacuation en aluminium.
Le non-respect de ces instructions peut causeur un décès ou un incendie.

Bonne circulation d'air

Une séchuse a besoin de chaleur et d'une circulation d'air déquate pour secher efficacement les vêtements. Une ventilée déquate réduit les durées de sechage et accroit les écopoins d'énergie. Voir les Instructions d'installation.

Retirer la charpie et les résidus du clapet d'évacuation. Retirer la charpie sur toute la longueur du circuit d'évacuation au moins tous les 2 ans. ÀpRES le nettoyage, suivre les instructions d'installation pour une vérification finale de l'appareil.
Dégager tout article qui se trouverait devant la séchée.

Précautions à prendre avant une non-utilisation, un entreprises ou un déménagement

Entretien pour non-utilisation et entreprisesage

Si l'utilisateur doit partir en vacances ou n'utilise pas la sécheupendant une période prolongée, il convient d'executer les opérations suivantes :

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Nettoyer le filtré à charpie. Voir la section « Nettoyage du à charpie »
3. Modèles à vapeur uniquement : Fermer l'alimentation en eau de la séchuse. Ceci permet d'éviter les inondations (dues à une augmentation de la pression hydraulique) lorsque vous étes absent.

Précautions à prendre avant un déménagement Secheuses alimentées par cordon d'alimentation :

1. Debrancher le cordon d'alimentation electrique.
2. Modèles à vapeur uniquement : Fermer le robinet d'eau.

Déconnecter le tuyau d'arrivée d'eau du robinet, puis vidange le tuyau. Transporter le tuyau séparément.

dialoassurer que les pieds de nivellement sont solidement fixes. Comiesa base de la secheuse.

1. Utiliser du ruban adhesif pour fixer la porte de la secheuse.

2. Sur les modèles avec tringle de base,steroler la tringle avant de déplacer la secheuse.Consulter la section « Installation et retrait de la tringle de base (sur cert modèles)1 »

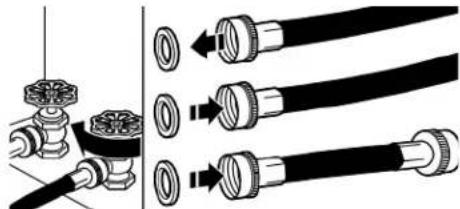

Juyaux d'arrivee d'eau

Remplacer le tuyau d'arrivée d'eau et la crépine de tuyau après 15 ans d'utilisation afin de réduire le risque de défaillance du tue Inspectoré periodiquement les tuyaux; les remplaçcer en cas de renflement, de déformation, de coupure et d'usure ou de fuite.

Lors du remplacement d'un tuyau d'arrivée d'eau, inscrite la datedu remplacement.

Pour les séchues avec raccordement direct :

INSTRUCTIONS D'INSTALLATION SPECIFICATIONS

Outils et pieces

REMARQUE: Installer la sechuse conformément aux instructions du fabricant et aux codes locaux.

Rassembler les outils et composants nécessaires avant d'entreprenevre le processus d'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessus

Outils nécessaires pour toutes les installations :

1. Déconnecter la source de courant électrique alimentant le boîtier de distribution (fusibles ou disjoncteur).
2. Déconnecter le câblage.
3. Modèles à vapeur uniquement : Fermer le robinet d'eau. Déconnecter le tuyau d'arrivée d'eau du robinet, puis vida le tuyau. Transporter le tuyau séparément.
4. S'assurer que les pieds de nivellement sont solidement fixe la base de la secheuse.
5. Utiliser du ruban adhesif pour fixer la porte de la sechese.
6. Sur les modèles avec tringle de base, retarder la tringle de avant de déplacer la sécheuse. Consulter la section « Installation et retrait de la tringle de base (sur certains modèles) »

Tournevis à tete plate

Pince à dénuder

Tourne-écrou de 1/4

Niveau

Pince Ruban à mesurer

ferblantier

Couteau utilise Cisaille

Clé à molette avec ouverture jusqu'à 1 po (25 mm) ou clé à douille hexagonale

Hivérisation de la sechese :

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Fermer le robinet d'eau.
3. Déconnecter les tuyaux d'arrivée d'eau des robinets et les vider.

Réutilisation de la sechese :

1. Vidanger les canalisations d'eau. Reconnecter le tuyau d'arrivée d'eau au robinet. Ouvrir le robinet d'eau.
2. Brancher la sécheuse ou reconnectcer la source de courant électrique comme décrit dans les « Instructions d'installation »

Réinstallation de la sechese

Suisse les « Instructions d'installation » pour désir l'emplacement, ajuster l'aplomb de la secheuse et la raccorder.

Instructions spécifiques pour les modèles vapeur

1. Installer et remiser la séchuse à l'abri du gel. Il est possible que de l'eau stagne dans les tuyaux;)ceci pourrait endommager la séchuse en période de gel. Si la séchuse doit faire l'objet d'un démenagement ou de remisage au cours d'une période de gel, sa hiveriser la séchuse.

Pistolé à calfeurtrage et composé de calfeurtrage.

Outils supplémentaires requis (sur certains modèles) :

Couteau à mastic

Pièces fournies (tous les modèles) :

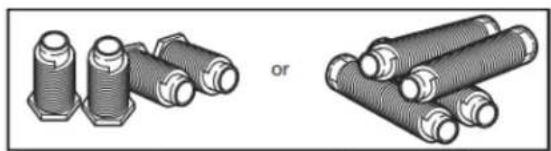

Pieds de nivellement (4) (la longueur et l'apparence des pied varient selon le modele)

Le sachet de pieces se trouve dans le tambour de la secle.
Vérifier que toutes les pieces sont presents.

REMARQUE: Ne pas utiliser les pieds de nivellement fournés de l'installation de la sechuse avec un piédestal ou d'un ensemble de superposition.

Pièces nécessaires (modèles à vapeur) :

Raccord en «

Rondelle

Tuyau d'alimentation de 2 piTuyau d'alimentation de 5 pi (0,6 m) (1,52 m)

Modèle avec conduit d'évacuation :

Brides de conduit, coudes et matériel d'évacuation

Pièces nécessaires (non fournies avec la séchuse) :

Des pieces supplémentaires seront peut-être nécessaires, selon l'installation. Consulter les codes locaux. Vérifier l'alimentation électrique et le circuit d'évacuation existants. Voir les sections « Installations électriques » et « Exigences concernant l'évacuation » avant d'acheter les pieces.

Les installations pour maison mobile nécessitant un système d'évacuation en métal offert chez le marchand chez qui vous achété votre sécheuse. Pour obtenir plus d'informations et les coordonnées d'entretien, consulter le guide de démarrage rapid

Accessoires offerts :

Des accessoires et pieces de remplacement sont offerts pour votre modele. Pour les coordonnées et les renseignements de commande, consulter le guide de démarrage rapide.

Exigences d'emplacement

AVERAGEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telles que l'essence, à l'écart de la séchuse.

passe faire secher un article qui a déjà ete touche par un produit inflammable (meme apres un lavage).

Pfacer la secheuse au moins 18 po (460 mm) au-dessus du sol pour une installation dans un garage.

Le non-respect de ces instructions peut causeur undécès, une Explosion ou un incendie.

Vérifier les specifications des codes. Certains codes limitent ou interdisent l'installation des séchues dans un garage, une armoire, une maison mobile ou une chambre à coucher. Contac l'inspecteur en batiments local.

Il yous faudra :

■ Modèles avec conduit d'évacuation : Un emplacement permettant une évacuation appropriée. Voir la section « Exigences concernant l'évacuation »
Un circuit distinct de 30 A pour les séchues électriques.
Si un cordon d'alimentation est utilisé, une prise électrique reliée à la terre située à 2 pi (610 mm) maximum d'un de côtes de la séchuse. Consulter les « Spécifications électriques »
■ Un plancher solide pour soutenir le poids de la secheuse de 200 lb (90,7 kg). Tenir également compte du poids combiné avec l'appareil voisin.
■ Modèle à vapeur : Des robinets d'eau froide situés à 4 pi (1,2 m) maximum des valves de replissage, et une pressio d'eau de 20 à 120 lb/ po^2 (138 à 827 kPa). Il est possible d'utiliser l'alimentation en eau de la laveuse en utilisant les pieces nécessaires indiquées dans la section « Pièces nécessaires », lesquilles devront peut-être être achétées (ces pièces ne sont pas inclues avec l'appareil et sont facultatives).
■ Un plancher de niveau ayant une pente maximale de 1 po (25 mm) sous l'ensemble de la secheuse. Si la pente est supérieure à 1 po (25 mm), installer l'ensemble de pieds lors Si la secheuse n'est pas de niveau, les vêtements peuvent pas culbuter convenablement et les programmes de détéction automatiques peuvent ne pas fonctionner correctement.
Pour une installation dans un garage, placer la secheuse au moins 18 po (460 mm) au-dessus du plancher. En cas d'utilisation d'un piedestal, il faudra 18 po (460 mm) jusqu'àu.
La secheuse ne doit pas etre installee ou remise dans un endroit ou elle sera exposée a I'eau ou aux intempéries.

IMPORTANT : Ne pas faire fonctionner la séchée à des Installation sous comptoir personnelisée :

• Températures inférieures à 45 °F (7 °C). À des températures inférieures, la sechée pourrait ne pas s'arrêter à la fin de programmes de détction automatique, ce qui entraînerait le prolongement du temps de séchage.

Distances de dégagement à respecter :

Pour chaque type de configuration, prévoir davantage de dégagement pour faciliter l'installation et l'entretien : laisser suffisamment de dégagement pour les appareils menagers voisins et pour les murs, les portes et les plinthes. L'espace doit être assez grand pour permettre d'ouvir complètement la porte de la sechuse. Ajouter un espace supplémentaire tout autour de la sechuse pour réduire le transfert de bruit. Si l'on utilise une porte de placard, des ouvertures d'aération au sommet et au bas de la porte sont nécessaires. Des portes à clair voir offrant des ouvertures équivalentes de passage de l'air peuvent être utilisées.

Voyances de dégagement minimum pour l'installation (sechuse seulement) :

Espacement pour une installation dans un encastrement ou dans un placard

Les dimensions indiquées correspondant à l'espacement minima.
permis.

• Prévoir davantage d'espace pour faciliter l'installation et l'entretien.
• Un espace supplémentaire peut être requis pour le mur, porte, le plancher, les moulures, les conduits d'évacuation système de vidange.
  ■ Un espace supplémentaire doit être envisagé de tous de la sechuse afin de réduire le transfert de bruit.
  Pour installation dans un placard avec porte, on doit pré des ouvertures minimums d'entrée d'air en haut et en bas la porte pour les modèles avec conduits d'évacuations. Le portes à claire-voie offrant des ouvertures équivalentes de passage de l'air sont acceptables.
  ■ Il faut aussi prendre en compte l'espace requis entre apparèils voisins.

Distances de dégagement recommandées pour l'installation (sechuse seulement) :

*Dégagement minimum recommendé

	Avant Côtés	Arrière Haut
Encastré	N. D. 0 po (0 mm)	0 po (0 mm)		N. D.
Armoire	1 po (25 mm)	0 po (0 mm)	m) 0 po (0 mm)	N. D.
Isous un cémitéoir	N. D. 1 po (25 mm)		0 po (0 mm)	0 po (0 mm)

les 0caes (0 mm) d'espace arriere est permitted pour la ventilation dr seulement.
préféroy les modèles avec vapeur seulement, le tuyau d'alimentation est une base deit pas être plie.

Les Installation dans une residence mobile - Exigences supplémentaires

lesCette sechuse peut etre installee dans une maison mobile. L'installation doit satisfaire les criteres de la Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile Home Construction and Safety,Titre 24 HUD, partie 280) ou de la Norme CAN/C Z240MH pour les maisons mobiles.

Critères à respecter pour une installation dans une maison mobile :

• Un système d'évacuation en métal qui peut être acheté chez votre marchand.
  ■ Il faut prendre des dispositions spéciales dans les maisons mobiles pour l'apport d'air de l'extérieur dans la sechese. L'ouverture (telle qu'une fenetre à proximite) devrait être au moins deux fois plus grande que l'ouverture de décharge de sechese.

Spécifications électriques - É.-U.

C'est à l'utilisateur qu'incombe la responsabilité de:

• Contacter un électricien qualifié.
  S'assurer que le raccordement électrique est ajustat et conforme au code national de I'électricité, ANSI/NFPA 70 - dernière édition, et à tous les codes et règlements locaux e vigueur. Le National Electrical Code impose un raccordement à 4 fils de l'alimentation électrique pour les maisons construites après 1996, les circuits de séchuse modifiées après 1996 et toutes les installations de maisons mobiles. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : National Fire Protection Association, One Batterymarch Park, Quincy, MA 02169-7471.

L'appareil doit etre alimentete uniquely par un circuit Si la prise murale ressemble a ceci :

monophasé à 3 ou 4 fils de 120/240 V CA, 60 Hz (3 ou 4 fils,

120/208 V, si précisé sur la plaque signalétique) sur un circuit

separé et protégé par un fusible ou un disjoncteur de 30 A sur

chacun des 2 cables. On recommende éqalement que cet

appareil soit alimenté par un circuit indépendant. Ne pas

installer un fusible dans le conducteur neutre ou le circuit de

mise à la terre.

Ne pas utiliser de rallonge.
Si les codes le permettent et si on utilise un conducteur distinct

de mise à la terre, il est recommendé qu'un électricien qualifié

verifie la qualite de la mise à la terre.

Raccordement electrique

Pour installer la secheuse de façon appropriée, il faut etabli

type de raccords électriques que l'on utilisera et suivre les instructions de ce document.

• Cette sechese est prete à l'installation avec un raccorde

a l'alimentation electrique a 3 fils. Le fil neutre est

définitivement raccordé au conducteur neutre (fil blanc) à

l'intérieur de la secheuse. Si les codes d'électricité locaux

demandent l'utilisation d'un disjoncteur différentiel de fuite

terre, l'appareil doit etre installe avec un raccordement a

à l'alimentation électric. Le fil de terre neutre doit être

de la vis du connecteur de terre externe (vis verte) et

la borne du neutre (fil du centre ou blanc) du bornier.

le fil neutre est fixé sous la borne du neutre (fil du ce

[blanc) du bornier, la caisse de la secheuse est isolée en

conducteur neutre. Le conducteur vert de mise à la terre

cordon d'alimentation à 4 conducteurs doit être fixé à la

de la sechuse à l'aide de la vis verte de liaison à la

■ Si les codes locaux n'autorisent pas le raccordement d'un

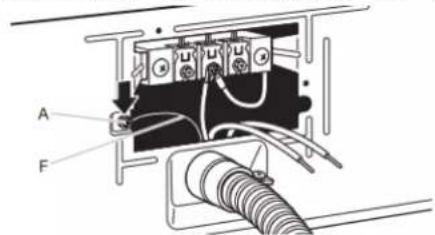

condueteur neutre au fil neutre, voir le point « Raccorde optionnel à 3 fils »

■ Un raccordement à 4 fils de l'alimentation électrique doit

utilisé lorsqu'ell'appareil est installé dans un lieu où la

et terre par le conducteur neutre est interdite. Il est interdit

relier l'appareil à la terre par l'interneniaire du conducteur

neutre dans les cas suivants : (1) nouvelle installation de

circuit secondaire effectuee après 1996, (2) maison mobile

vehicule de loisirs, et (4) juridictions dans lesquelles le d

local interd it la liaison a la terre par lintermediare du

En cas d'utilisation d'un cordon

d'alimentation :

Utiliser un ensemble de cordon d'alimentation électrique

Homologué UL marqu pour utilisation avec les séchues à

vêtements. L'ensemble doitContainir :

■ Un cordon d'alimentation électrique homologué UL de 30

120/240 V minimum. Le cable doit etre de type SRD ou SRDT

et mesurer au moins 4 pi (1,22 m) de long. Les fils raccordés

la secheuse doit se terminer par des cosses rondes ou a

foureche a pointes relevees.

Un serre-cables (homologation UL).

Si la prise murale ressemble à ceci :

Prise murale à
fils (14-30R)

Choisir un cable d'alimentation à 4 fils avec

cosses rondes ou a fourche et un serre

d'alimentation electrique à 4 fils, d'au moins

4 pi (1,22 m) de long, doit comprer 4 fils

en cuivre de calibre 10 et pouvoir se

brancher sur une prise à 4 fils de type

NEMA 14-30 R. Le fil de liaison à la terre (le

conducteur de liaison à la terre) peut être

vert ou nu. Le conducteur neutre doit etre

identifié par une gaine blanche.

Si la prise murale ressemble à ceci :

Choisir un cable d'alimentation à 3 fils avec cosses rondes ou à fourche et un serre-cables homologué UL. Le cordon

d'alimentation electrique à 3 fils, d'au moins

4 pi (1,22 m) de long, doit comprer trois

fils en cuivre torsadés de calibre no 10 et

gne fiche à 3 fils correspondante de type

NEMA 10-30R.

Pouille le raccordement direct :

Le cable d'alimentation doit correspondre à l'alimentation

electrique (4 fils ou 3 fils) et etre :

Un cable en cuivre à gaine non métallique ou blindoitée couple

(avec fil de mise à la terre), avec conduit métallique flexible

Tous les fils sous tension doivent etre isolés.

mept en cuivre plein de calibre 10 (ne pas utiliser d'aluminium)

d'au moins 5 pi (1,52 m) de long.

INSTRUCTIONS DE LIAISON À LA TERRE

4_fils

Pour un appeareil avec liaison à la terre et cordon

d'augmentation :

etappeire doit etre relié à la terre. En cas d'anomalie de

fucnnonment ou de panne, la liaison a la terre requira

1 risque de decharge electrique en offrant au courant electrique

Un itineraire d'evacuation de moindre resistance. L'appareil

duest - doted'un cordon électrique comptant un conducteur de

caisse à la terre d'équipment et une fiche de branchement du

terre .liaison à la terre . La fiche doit être branchée sur une prise

courant appropriée qui soit bien installée et reliée à

nent conformément a tous les codes et reglements locaux.

AVERTISSEMENT : Un raccordement inapproprié du

bisconduateur de mise à la terre de l'équipment peut cause un

Fisque de decharge electrique. En cas de doute quan a

quéité de la mise à la terre de l'appareil , consulter un

quante de la mise à la terre de l'apparié, considérant électricien ou un technicien d'entretien qualifié. Ne pas

modifier la fiche fournie avec cet apparéil : Si elle ne

Correspond pas à la prise de sortie, faire installer une fiche

code appropriée par un électricien qualifié.

Pour un apparéil raccordé en permanence :

Cet appeareil doit etre raccordé à un systeme de cablage

permanent en métal relié à la terre, ou un conducteur de m

à la terre d'équipment doit être en fonction avec les

conducteurs de circuit, et raccordé à la borne de mise à la

terre déquipement ou la borne sur l'appareil menager.

CONSERVER CES INSTRUCTIONS

SRDT

ccordés à

ou à

a1^2 + a2^2

Risque de décharge électrique

Brancher l'appareil sur une prise à 4 alveoles reliée terre.

Le non-respect de cette instruction peut causeur un décès ou une décharge électrique.

C'est à l'utilisateur qu'incombe la responsabilité de :

• Contacter un électricien qualifié.
  S'assurer que le raccordement electrique est adequat et conforme à la dernière édition du Canadian Electrical Code, C22.1, et à tous les codes et règlements locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.
  L'appareil doit être alimenté uniquement par un circuit monophasé de 120/240 V CA uniquement de 60 Hz à sur un circuit séparé de 30 A, protégé par fusible aux extrémites de la ligne. On recommende d'utiliser un fusible un disjoncteur temporisé. On recommende également que appleil soit alimenté par un circuit indépendant.
  Cette secheuse est munie d'un cordon

d'alimentation certifié UL ou CSA International Certified concu pour être branché dans un réceptacle mural 14-30R standard. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se puye murale à 4 proximate de l'emplacement définitif de la fils (14-30R) séchuse.

Si les codes le permettent et si on utilise un conducteur de mise à la terre, il est recommendé qu'un électricien qu'verifie la qualité de la mise à la terre.
Ne pas utiliser de rallonge.

Pour obtenir plus d'informations ou un cordon d'alimentation de rechange, utiliser les coordonnées indiquées sur votre guide de démarrage rapide.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un apparéil avec liaison à la terre et cordon d'alimentation :

Cet apparéil doit être relié à la terre. En cas d’anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L' apparéil est doté d'un cordon électrique相对较ient un conducteur de mise à la terre d'équipement et une fiche de branchement du liaison à la terre. La fiche doit être branchée sur une prise courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causeur une risque de décharge électricne. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appeareil; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

INSTALLATION

Installation des pieds de réglage de Pablomb

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

disigné
déseparation de la séchée pour les pieds de
nivélément

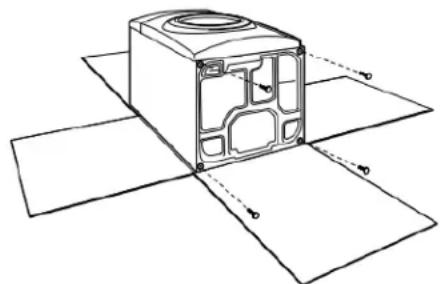

Afin d'eviter d'endommager le plancher, utiliser un grand morceau de carton plat extrait de la boite d'emballage de secheuse et le placer sous toute la partie arrêté de la secheuse. Saisir fermement le corps de la secheuse (et no pas le panneau de la console), puis poser la secheuse sur carton avec précaution.

REMARQUE: De l'eau issue des tests en usine peut s'évacuer si la sécheuse est placée sur le côte.

2. Vissage des pieds de nivellement

Pied de nivellement avec Pied de nivellement sans repere en forme de diamant repere en forme de diamant

2. Retirer le couvercle du bornier

REMARQUE: Le couvercle du bornier peut se situer à un endroit différent.

Retirer la vis de retenue et le couvercle du bornier.

A l'aide d'une clé et d'un ruban à mesurer, visser les pieds de nivellement dans les trous pour pieds de nivellement jusqu'à ce que le bas de chaque pied se trouve à environ 1/2. Chois (13 mm) à/2po (38 mm) du bas de la sécheuse.

ir le type de raccordement electrique.

Pour les pieds de nivellement avec repere en forme de diamant :

Introduire manuellement les pieds dans les trous des pieds. Utiliser une clé à molette pour visser les pieds jusqu'à ce le symbole de repérage en forme de diamant ne soit plus visible.

Placer une cornière de carton prise à partir de l'emballage la séchue sous chacun des deux coins arrrière de la séchue. Redresser la séchue. Faire glisser la séchuse sur les cornières jusqu'à ce qu'elle soit proche de son emplacement final. Laisser suffisamment d'espace pour connecter le conduit d'évacuation.

Prise de courant à 4 conducteurs

(NEMA type 14-30R) : Consulter la section « Raccordement du cable d'alimentation à 4 fils ». Ensuite, aller à la section « Exigences concernant l'évacuation »

Prise de courant à 3 conducteurs

(NEMA type 10-30R) : Consulter la section « Raccordement du cable d'alimentation à 3 fils ». Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement direct à 4 fils : Aller à la section « Fixer le serre-câbles pour raccordement direct », puis « Raccordement direct à 4 fils » et enfin, « Exigences concernant l'évacuation »

Raccordement direct à 3 fils : Aller à la section « Fixer le serre-câbles pour raccordement direct », puis « Raccordement direct à 3 fils » et enfin, « Exigences concernant l'évacuation »

REMARQUE: Si les codes locaux n'autorisent pas le raccordement d'un conducteur de masse de la caisse au fil neutre, voir la section « Raccordement optionnel à 3 fills » Ce raccordement peut servir pour un cordon d'alimentation ou une connexion directe des conducteurs.

A VERTISSEMENT

Risque d'incendie

Pour une utilisation avec cordon d'alimentation, utiliser un nouveau cordon d'alimentation de 30 A homologué UL.

Pour un raccordement direct, utiliser un fil de cuivre calibre 10.

Utiliser un serre-cables homologué UL.

Déconnecter la source de courant électrique avant de réaliser les connexions électriques.

Connector le conducteur neutre (blanc ou conducteur central) à la borne centrale (argent).

Connector le conducteur de liaison à la terre (vert au connecteur vert de liaison à la terre.

Connector les 2 conducteurs d'alimentation restants 2 bornes (or) restantes.

Bien serrer toutes les connexions électriques.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

Raccordement du cordon d'alimentation

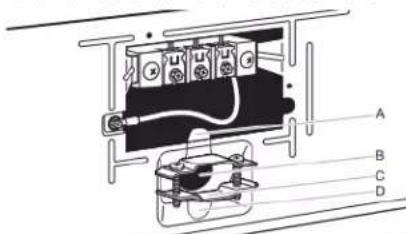

Serre-cables du cordon d'alimentation

de1. Fixer le serre-cables du cable d'alimentation

Retirer les vis d'un serre-cables homologué UL de 3/4 po (19 mm) UL (inscription UL sur le serre-cables). Placer les languettes des deux moitiés de pince (C) dans le trou sous l'ouverture du bornier (B), de sorte qu'une d'entre elles point vers le haut (A) et l'autre vers le bas (D). Maintenir en pl Serrer les vis du serre-cables juste assez pour maintainir ensemble les deux moitiés de pince (C).

1. Déconnecter la source de courant électrique

2. Fixer le serre-cables du cable d'alimentation

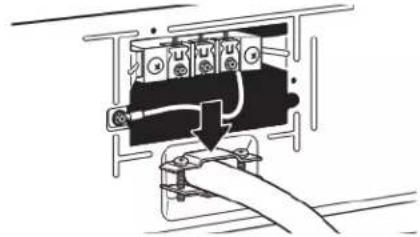

5. Connecter le conducteur de liaison à la terre

Passer le cordon d'alimentation à travers le serre-cables.
Vérifier que la gaine d'isolement du cordon d'alimentation rentré à l'intérieur du serre-cables. Le serre-cables doit être bien relié à la caisse de la secheuse et se trouver en p horizontale. Serrer la vis du serre-cables autour du cord6 d'alimentation. Ne pas serrer excessivement les vis du serre-cables.

Connector le conducteur (vert ou nu) de liaison à la terre du cable d'alimentation sous la vis du conducteur de liaison la terre externe (A). Serrer la vis.

Connector les conducteurs restants

Raccordement du cable d'alimentation à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas l'utilisation de raccordements à 3 fils.

A. Prise murale à 4 fils (type NEMA 14-30R)

E. Cosses en fourche a pointes relevées

B. Prise à 4 broches

F. Serre-cables (homologation UL) de 3/4 po (19 mm)

C. Broche de liaison à la terre

G. Cosses rondes

D. Broche pour neutre

Connector les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrriere de secheuse. Fixer le couvercle avec la vie de retenue. Ensuit aller à la section « Exigences concernant l'évacuation »

Raccordement du cable d'alimentation à 3 fils

IMPORTANT : À utiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

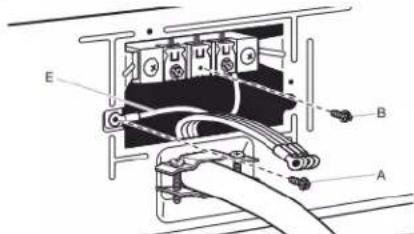

3. Préparer l'installation du fil de mise à la terre de l'appareil

A. Prise murale à 3 fils (type NEMA 10-30R)
B. Fiche à 3 broches
C. Broche pour neutre
D. Cosses en fourche à pointes

E. Serre-cables
(homologation UL) de
3/4 po (19 mm)
F. Cosses rondes
G. Neutre (fil blanc ou central)

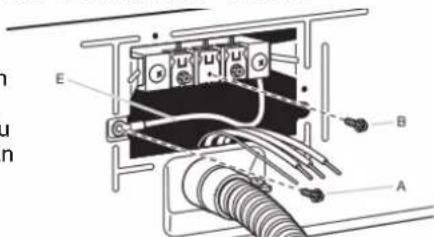

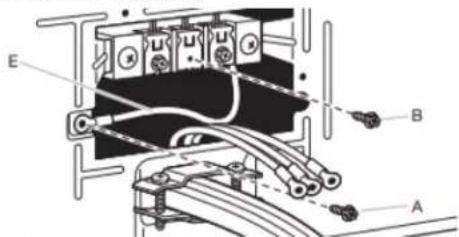

Retirer la vis de la borne centrale (B). Retirer le conducteurvees neutre (E) de la vis du conducteur de terre externe verte (A).

4. Connecter le conducteur neutre et le conducteur neutre

3. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

Connector le conducteur neutre (E) et le conducteur neutre (blanc ou centre) (C) du cable d'alimentation sous la vis de la borne centrale (B). Serrer la vis.

4. Connecter le conducteur neutre

Connector le conducteur neutre (blanc ou central) (C) du cable d'alimentation sous la vis de la borne centrale (B). Serrer la vis.

Pour le raccordement direct à 4 conducteurs, continuer à l'etape 3.

Raccordement direct à 4 fils : Aller à la section « Raccordement direct à 4 fils »

Pour le raccordement direct à 3 conducteurs, continuer à l' étape 3.

Raccordement direct à 3 fils : Aller à la section « Raccordement direct à 3 fils »

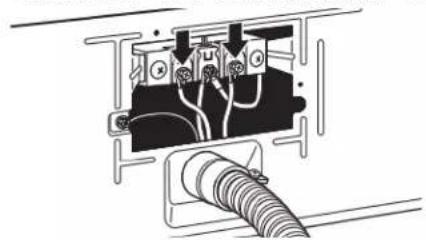

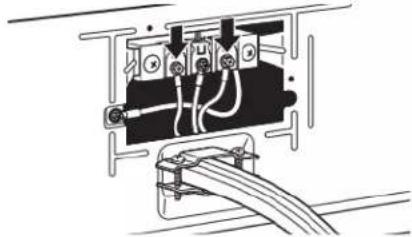

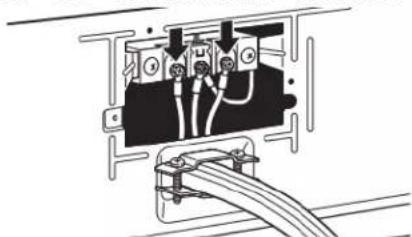

5. Connecter les conducteurs restants

Connector les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis. Placer la languette du couvertre du bornier dans la fente du panneau arrêté de la secheuse. Fixer le couvertre avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Méthode de raccordement direct

Serre-cables pour raccordement direct

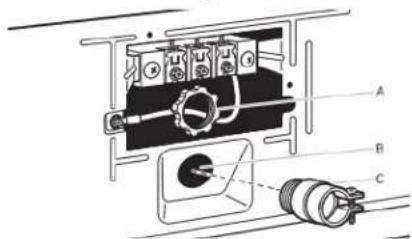

1. Fixer le serre-cables pour raccordement direct

Dévisser le raccord de conduit am divisible (A) et les vis d'un serre-cables homologué UL (inscription UL sur le serre-cables) de 3/4 po (19 mm). Visser la partie filtée du serre-cables dans le trou sous l'ouverture du bornier (B). En passant par l'ouverture du bornier, visser le connecteur de conduit am divisible (A) sur le filetage du serre-cables (C) et bien serrer.

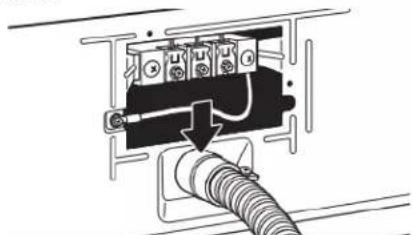

2. Fixer le cable à raccordement direct au serre-câbles

Passer le cable à raccordement direct à travers le serre-cables. Le serre-cables doit être bien relié à la caisse de la sécheuse et se trouver en position horizontale. Serrer la vis du serre-cables autour du cable à raccordement direct.

Raccordement direct à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas le raccordements à 3 fils.

3. Préparer le cable à 4 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la séchuse si nécessaire.

Denuder une longueur de 5 po (127 mm) de gaine extérie a l'extrémité du cable, en laissant le conducteur de mise à terre nu à la longueur de 5 po (127 mm) couper 1 (38 mm)des 3 conducteurs restants. Denuder les conducteurs sur une longueur de 1 po (25 mm). Former d crochets aux extrémités des conducteurs.

4. Préparer la connexion du conducteur neutre au conducteur neutre

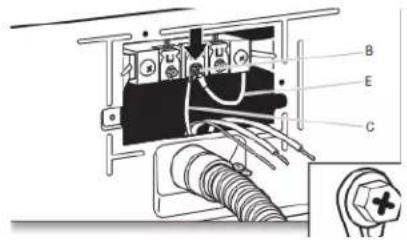

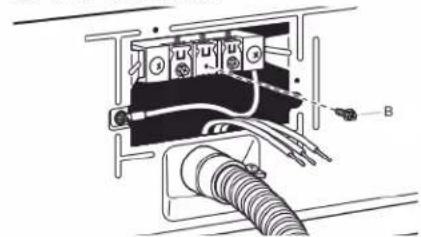

Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur externe verte (A).

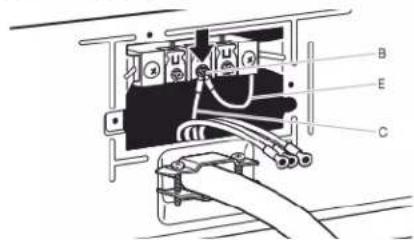

1. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et placer le crochet d'extrémité (crochet vers la droite) du conducteur neutre (blanc ou central) (C) du cable à raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémités du crochet et serrer la vis.

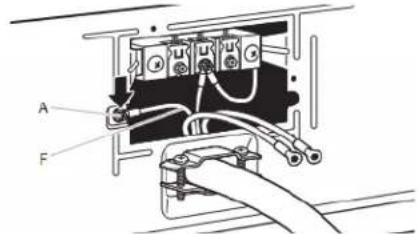

1. Connecter le conducteur de liaison à la terre

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable pour raccordement direct sous la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

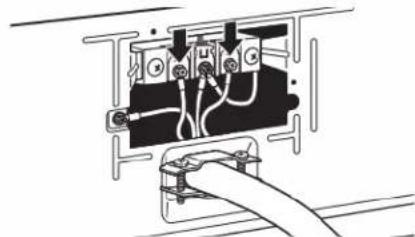

1. Connecter les conducteurs restants

Placer les extrémités en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la droite). Rapprocher les extrémités du crochet et serrer la vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la secheuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement direct à 3 fils

IMPORTANT : À utiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

1. Préparer le cable à 3 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la secheuse si nécessaire.

Denuder une longueur de 2 (89 mm) de gaine extérieure à l'extrémité du cable. Denuder les conducteurs sur une longueur de 1 po (25 mm). En cas d'utilisation d' cable à 3 fils avec conducteur de mise à la terre, couper nu au même niveau que la gaine extérieure. Former des crochets au bout des conducteurs.

1. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

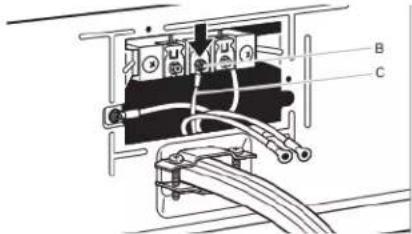

1. Connecter le conducteur neutre

Placer le crochet d'extrémité du conducteur neutre (blanc ou central) (C) du cable pour raccordement direct sous la vis la borne centrale (B). Rapprocher les extrémités du crochet. Serrer la vis.

6. Connecter les conducteurs restants

Placer les extrémites en crochet des conducteurs restants du

cable pour raccordement direct sous les vis les plus a l'extérieur du bornier (crochets vers la droite). Rapprocher

extrémités du crochet et serrer les vis. Placer la languette

couvercle du bornier dans la fente du panneau arriere de

sècheuse. Fixer le couvercle avec la vie de retenue. Ensu

aller à la section « Exigences concernant l'évacuation »

4. Connecter le conducteur de liaison à la terre externe

Raccorder un autre conducteur de terre en cuivre (G) depuis

la vis du conducteur de terre exter le (A) jusqu'a une ducu adiquete. Place le languette du couvertale du berrier

ferre adequate. Placer la languette du couverte du bonier la rance le fonte du rensepouc emire de la cebabue Fixer lo

dans la fente du panneau armere de la sechesse. Fixer ledupvorace avec la vie de retenque. Ensuite aller à la section

covaleur avec la vie de létende . Ensuite , aller à la section « Evigences concernant l'évacuation »

Raccordement de la connexion à 3 fils optionnelle (cordon d'alimentation illustré)

IMPORTANT : Il convient de vérifier auprès d'un électricien

qualifié que cette méthode de mise à la terre est acceptable avant

d'effectuer le raccordement.

Exigences concernant l'évacuation pour une maison

1. Préparer la connexion du conducteur neutre au conducteur neutre

Installer le bon serre-cables pour votre raccordement électrique. Retirer la vis de la borne centrale (B). Retire conducteur neutre (E) de la vis du conducteur de terre externe verte (A).

2. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et le conducteur neutre

(blanc ou central) (C) du cable d'alimentation ou du ca sous la vis de la borne centrale (B). Serrer la vis.

3. Connecter les conducteurs restants

Placer les conducteurs restants sous les vis les plus a

l'extérieur du bornier. Serrer les vis.

AVERAGEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.

Ne pas utiliser de conduit d'évacuation en plastique.

Ne pas utiliser de conduit d'évacuation en aluminium

Le non-respect de ces instructions peut cause un

decès ou un incendie.

AVERTISSEMENT: Pour réduire le risque d'incendie, cette sechée doit ÉVACUER L'AIR À L'EXTÉRIEUR.

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Le conduit d'évacuation de la séchuse doit pas été raccordé à une évacuation de gaz, une cheminée mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit d'évacuation metallique rigide ou flexible doit être utilisé pour le système d'évacuation. Ne pas utiliser de conduit de plastique ou de métal très mince.

Utiliser uniquement un conduit d'évacuation en métal lourd de 4 po (102 mm) et des brides de serrage.
Ne pas utiliser de conduit de plastique ou de métal très mi Conduit metallique rigide :
- Recommandé pour une performance de séchage ideale afin d'éviter tout écrasement ou déformation.

Conduit métallique flexible (acceptable seulement dans la mesure où il est accessible en vue du nettoyage) :

Le matériel d'évacuation peut être acheté auprès de votre revendeur. Pour obtenir les coordonnées et les informations de commande, consulter le guide de démarrage rapide.

• Doit être entiement déployé et soutenu à l'emplacement d'installation final de la séchuse.

Planification du circuit d'évacuation acité Installations d'évacuation recommendées :

Les installations typiques consist en acheminer le conduit d'évacuation à l'arrière de la secheuse. D'autres installations sont possibles.

■ Enlever tout excès de conduit flexible pour éviter tout affaisissement et déformation susceptible de réduire la capacité d'évacuation et le rendement.
■ Ne pas installer le conduit métallique flexible dans des ou fermées de murs, plafonds ou planchers.
La longueur totale ne doit pas depaesser (2,4 m).
La longueur du conduit métallique d'évacuationoupleutilisé doit être prise en compte lors de la conception de l'ensemble du système d'évacuation, comme indiquedans le « Tableau des systèmes d'évacuation »

Système d'évacuation domestique :

Si l'on utilise un système d'évacuation domestique existant, nettoyer les charpies sur toute la longueur du système avant d'installer la séchuse.
S assurer que les évén d'évacuation externes à l'extérieur. de chez la maison ne sont pas obstrués par des charpies ou d'autre guade debris extérieurs.
■ Remplacer tout conduit de plastique ou en aluminium par un d'évacuation conduit métallique rigide ououple. Consulter à nouveau le Brides de fixation « Tableau des systèmes d'évacuations » et modifier le système d'évacuation domestique existant au besoin pour obtenir un meilleur sechage.

F. Conduit d'évacuation métallique rigide ou flexible
G. Longueur de conduit d'évacuation nécessaire pour le raccordement des coudes
H. Bouche de décharge
I. Bouche d'évacuation latérale facultative

Évents pour conduit d'évacuation :

Terminer le conduit d'évacuation par un clapet de décharge pour empêcher les rongeurs et les insectes d'entrée dans maison.
- Doit se trouver à au moins 12 po (305 mm) du plancher ou de tout objet susceptible d'obstruer l'ouverture d'évacuation ( comme des fleurs, des pierres, des buissons ou de la neige).
Ne pas utiliser un clapet d'évacuation à fermeture magnétique.
r ou de heige).

Styles recommendés : Style acceptable :

Clapet à persiennes

Clapet de type

boîte Hotte d'évacuation inclinée

Coudes :

• Les coudes à 45^ permettent une meilleure circulation de que les coudes à 90^ .

Brides de fixation :

Utiliser des brides pour sceller tous les joints.
Le conduit d'évacuation ne doit pas être raccordé ou fixé avec des vis ou tout autre dispositif de serrage qui se prolongerait à l'intérieur du conduit et retiendaient la charpie. Ne pas utilise ruban adhésif pour conduit. par I7

Installations d'évacuation facultatives :

A VERTISSEMENT

Risque d'incendie

Couvir les trous d'évacuation inutilisés en utilisant la trousse d'obturation du fabricant.

Le non-respect de ces instructions peut causeur un décès, un incendie, une décharge électrique ou une l'essure grave.

Certains modèles peuvent être convertis pour evacuer par le cô droit, le côte gauche ou par le bas. L'on peut, de préférence, contacter le détaillant local pour convertir la sécheuse.

A

B

C

Installation avec acheminement standard du conduit d'évacuation par l'arrière

B. Installation avec évacuation par la gauche ou par la droite (offert seulement sur certains modèles de 27 po de largeur).
C. Installation avec évacuation par le bas (offert seulement sur certains modèles de 27 po de largeur).

Autres installations avec dégagement réduit

Il existe de nombreux systèmes d'évacuation. Choiser le sys qui convient le mieux à votre installation. Deux installations dégagement réduit sont illustrées.

REMARQUE: On peut acheter les troussees suivantes pour installations où le dégagement est réduit. Consulter le guide demarrage rapide pour les coordonnées.

Installation au-dessus de la sechete installation en périscope (égarlement offerte avec un coude décalé)

Le « Tableau des systèmes d'évacuation » indique les criteres d'évacuation qui vous aidont à atteoir une performance de sechage ideale.

Tableau des systèmes d'évacuation
Nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Clapets de type boite, à persiennes ou inclinés
0	Métallique rigide 64	pi (20 m)
1	Métallique rigide 54	pi (16,5 m)
2	Métallique rigide 44	pi (13,4 m)
3	Métallique rigide 35	pi (10,7 m)
4	Métallique rigide 27	pi (8,2 m)

REMARQUE: Les installations d'évacuation du conduit par le côte ou par le bas comportent un changement de direction à l'intérieur de la secheuse. Pour étabir la longueur maximale du conduit, ajouter un changement de direction à 90^ au tableau.

Dispositions spéciales pour les installations dans une maison mobile :

Le système d'évacuation doit être solidement fixé à une se non combustible de la structure de la résidence mobile et pas se terminer en dessous de la résidence mobile. Achem conduit d'évacuation vers l'extérieur.

Déterminer l'itinéraire d'acheminement du conduit :

Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plu rectiligne.
Planifier l'installation de façon à introduire un nombre minimal de coudes et de changements de direction.
Si des coudes ou changements de direction sont utilisés, prévoir autant d'espace que possible.
Plier le conduit graduellement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90^

Tableau des systèmes d'évacuation (modèle WED/WGD4985 et WED/WGD4995 avec conduit option d'évacuation de 29 po de largeur seulement).
in nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Clapets de type boîte, à persiennes ou inclinés
0 Métallique rigide	160 pi (48,8 m)
1 Métallique rigide	150 pi (45,7 m)
2 Métallique rigide	140 pi (42,7 m)
3 Métallique rigide	130 pi (39,6 m)
4 Métallique rigide	120 pi (36,6 m)
5 Métallique rigide	110 pi (33,5 m)

REMARQUE : Pour des systèmes d'évacuation de grande longueur, utiliser des clapets d'évacuation à persiennes ou de type boîte - l'évacuation serastraße,quelle que soit la longueur du circuit.

Déterminer la longueur du conduit et les coudes nécessaires pour la(Meilleure performance de séchage:

Utiliser le « Tableau des systèmes d'évacuation » suivant déterminer le type de matériel d'évacuation et les combinaisons de clapets acceptables.

REMARQUE: Ne pas utiliser de conduits de longueur supérieure à la valeur spécifique dans le « Tableau des systèmes d'évacuation ». Si la longueur du circuit est supérieure à la valeur spécifique dans le tableau, on ob

Un cycle de vie réduit de la secheuse.
Une réduction du rendement, avec durées de séchage longues et une plus grande consommation d'énergie.

Coudes supplémentaires

Dans les situations ou les instructions d'installation n'indiquent pas de longueur d'évacuation pour un nombre précis de coudes réquir pour une utilisation particulière, les calculs suivants

peuvent etre utilisés. (La longueur totale du systeme d'évacuation comprend toutes les portions droites et en coude du systeme d'évacuation) :

Pour des coudes à 90^ , réduire la longueur permise du système d'évacuation de 10 pi (3,05 m).
Pour des coudes à 45^ , réduire la longueur permise du système d'évacuation de plus pi (1,83 m).

Par exemple, si les instructions d'installation indiquent que la longueur totale du système d'évacuation de la séchuse peut et de 40 pi (12,2 m) avec deux coudes de 90^ , la longueur total-permise du système de ventilation sera réduite de 20 pi (6,0 m) (de 40 pi [12,2 m] à 20 pi [6,0 m]).

Installation du conduit d'évacuation 2. Fixer le tuyau court et le raccord en « Y »

1. Installer le clapet d'évacuation

Installer le clapet d'évacuation et utiliser un composé de calfeutrage pour calfeutrer le côte extérieur de l'ouverture murale autour du clapet d'évacuation.

Fixer le tuyau d'alimentation de 2 pi (0,6 m) au robinet d' froide. Visser le raccord à la main pour qu'il repose sur le robinet. Fixer le raccord en « Y » à l'extrémité male du 1 d'alimentation de 2 pi (0,6 m). Visser le raccord à la main jusqu'à ce qu'il repose sur le raccord.

2. Raccorder le conduit d'évacuation au clapet 3. Serrer les raccords

Le conduit doit etre place par-dessus le clapet d'evacuation.

Fixer ensemble le conduit et le clapet avec une bride de 4 po

(102 mm). Acheminer le conduit jusqu'à l'emplacement de la

secheuse en utilisant le chemin le plus rectiligne possible. Terminer le serrage des raccords de deux tiers de tour Éviter les changements de direction à 90^ . Utiliser des bridessupplémentaire avec une pince.

pour sceller tous les joints. Ne pas utiliser de ruban adheséREMARQUE: Ne pas serrer excessivement. Le raccord pour conduit, de vis ou autres disposits de fixation qui serisque d'être endommagé.

prolongeraient à l'intérieur du conduit pour fixer le conduit d'évacuation; ceux-ci pouraient retenir la charpie. 4.

4. Fixer le long tuyau au raccord en « Y » et serrer les raccords

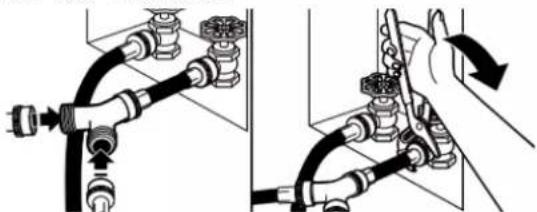

Raccordement des tuyaux d'alimentation

Pour les modèles sans vapeur avec conduit d'évacuation, passer directement à la section « Raccordement du conduit d'évacuation ». La sécheuse doit être connectée au robinet d'eau froide à l'aide des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux usages.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apres 5 ansFixer l'une des extrémites du tuyau d'alimentation de 5 pi d'utilisation pour réduire le risque de défaillance intempestive. (1,5 m) au connecteur en « Y ». Fixer le tuyau d'alimenta Inscrite la date d'installation ou de remplacement du tuyau sur en eau froide de la laveuse à l'autre extrémité du raccord celui-ci, pour reférence ultérieure. « Y ». Visser le raccord à la main jusqu'à ce qu'il repos

Inspector périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d'usure ou de fuite.

Fixer l'une des extrémites du tuyau d'alimentation de 5 pi (1,5 m) au connecteur en « Y ». Fixer le tuyau d'alimente en eau froide de la laveuse à l'autre extrémité du raccord « Y ». Visser le raccord à la main jusqu'à ce qu'il repos

1. Fermer l'eau froide, retirer et remplacer la rondelle en caoutchouc

Fermer le robinet d'eau froide et oter le tuyau d'alimentation de la laveuse. Retirer l'ancienne rondelle en caoutchouc du tuyau d'arrivée d'eau et la remplacer par la nouvelle rondelle en caoutchouc.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

5. Fixer le long tuyau à l'électrovanne de remplissage de la sécheuse et serrer les raccords

Au besoin, oter le capuchon protecteur de l'orifice d'arrivée d'eau. Fixer l'autre extrémité du long tuyau à l'électrovanne au panneau arrêté de la sechuse. Visser le raccord à la main jusqu'à ce qu'il repose sur le connecteur de l'électrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

REMARQUE: Le raccordement de l'eau d'une sechuse avec vapeur peut se situer à un endroit différent.

6. Ouvrir le robinet d'eau froide

Vérifier que le robinet d'eau est ouvert.

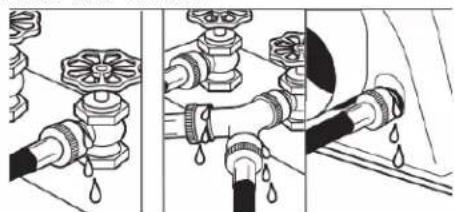

7. Recherche de fujites

Vérifier qu'il n'y a pas de fujites autour du raccord en « Y des robinets et des tuyaux.

Raccordement du conduit d'évacuation (sur les modèles avec conduit seulement)

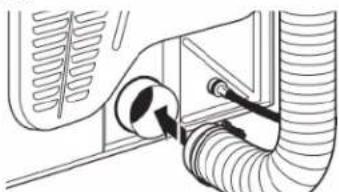

1. Raccorder le conduit d'évacuation à la bouche d'évacuation

À l'aide d'une bride de fixation de 4 po (102 mm), relier conduit d'évacuation à la bouche d'évacuation de la sécheuse. Si l'on réalise le raccordement au conduit d'évacuation existant, s'assurer que celui-ci est propre. Le conduit d'évacuation doit être fixé par-dessus la bouche d'évacuation de la sécheuse et à l'intérieur du clapet d'évacuation. S'assurer que le conduit d'évacuation est fixé au clapet d'évacuation à l'aide d'une bride de fixation de (102 mm).

2. Placer la sechuse à son emplacement final

Placer la séchuse à son emplacement final. Éviter décraser ou de déformer le conduit d'évacuation. Une fois la séchuse en place,sterol les cornières et le carton sous la séchuse.

Réglage de l'aplomb de la sécheuse 1. Réglage de l'aplomb de la sécheuse

Vérifier l'aplomb de la secheuse dans le sens transversal.
Répéter l'opération dans le sens avant-àrrière.
REMARQUE: La secheuse doit être d'aplomb pour que le système de détction d'humidité fonctionne correctement.

Not Level

LEVEL

Not Level

Ajustement des pieds de nivellement

Si la secheuse n'est pas d'aplomb, la relever a l'aide d'un bloc de bois. Utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérifier à nouveau si elle est d'apl. Une fois la secheuse d'aplomb, s'assurer que les quatre pieds sont en contact ferme avec le plancher et que la secheuse ne tangle pas.

1. Installation et retrait de la tringle de base certains modèles)

Installation: Placer la jupe au bas de la secheuse correspondre les goupilles de positionnement avec les Appuyer sur la jupe fermement vers le haut jusqu'à s'enclenche.

Retrait : Dans chaque coin, pousser vers le bas le dessu la tringle de base. La faire pivoter de la secheuse, puis retirer.

(Sur Utiliser un programme avec chaleur de 20 minutes, puis mette en marche la secheuse. Ne pas selectionner le reglage de température Air Only (air seulement).

Si la secheuse ne démarre pas, vérifier ce qui suit :

■ Les commandes sont régles à la position de marche ou « ON » (marche).
On a appuyé fermement sur le bouton Start (mise en marche).
La secheuse est branchée dans une prise ou l'alimentation électric.
Le fusible domestique est intact et bien visé ou leire disjoncteur n'est pas ouvert.

La porte de la secheuse est fermée.

5 minutes de fonctionnement, ouvrir la porte de la secheuse et voir s'il y a de la chaleur. Si de la chaleur et gététee, annuler le programme et fermer la porte.

Si la sechuse n'est pas chaude à l'intérieur, eteindre la sechuse et vérifier ce qui suit :

Il peut y avoir 2 fusibles ou disjoncteurs domestiques pour la sechese. Verifier que les deux fusibles sont intacts et bien en place ou que les deux disjoncteurs ne se sont déclenchés. Si'il n'y a toujours pas de chaleur, contacter un technicien qualifié.

REMARQUE : Il est possible que la secheuse dégage une certaine odeur lorsqu'elleCHAFFE pour la première fois. Cette odeur est normale lorsque I'elément chauffant est utilisé pour la première fois.L'odeur disparaitra.

Si l'écran de circulation d'air affiche « Check Vent » (verifie conduit d'évacuation), il est possible que le conduit d'évacuation de la secheuse soit écrasé ou bloqué.

Liste de vérification pour installation terminée

Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvertra laquelle aurait ete oubliée.
Vérifier la présence de tous les outils.
- Eliminer/recycler tous les matériaux d'emballage.
Vérifier que les robinets d'eau sont ouverts.
Vérifier qu'il n'y a pas de fuites autour du raccord en « robinet et des tuyaux.
Vérifier l'emplacement définitif de la secheuse. S'assurer que le conduit d'évacuation n'est pas écrasé ou déformé.
Vérifier que la sechuse est d'aplomb. Voir la section « Réglage de l'aplomb de la sechuse »
Oter la pellicule protectrice de la console et tout ruban adhesif resté sur la secheuse.
■ Essuyer soigneusement l'intérieur du tambour de la secheuse avec un chiffon humide pour éliminer toute trace de poussière.
Pour une installation avec cordon d'alimentation électrique, brancher dans une prise reliée à la terre. Pour une installation à raccordement direct,mettre l'appareil sous tension.
Si l'on resides dans une région où l'eau est dure, l'emploi d'un adoucisseur d'eau est recommendé pour contrôler l'accumulation de tartre dans le circuit d'eau de la secheuse. Avec le temps, l'accumulation de tartre peut obstruer différentes parties du circuit d'eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entrainer la nécessité de replacer ou de réparer certains composants.
Pour inverser le sens d'ouverture de la porte de la secheuse, consulter la section « Instructions pour inversion de porte de secheuse » en ligne.
