ACV55W - Autres appareil de cuisine AYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière électrique autonome
Marque	AYA
Modèle	ACV55W
Dimensions (Hauteur x Largeur x Profondeur)	850 x 500 x 500 mm
Poids	Environ 55 kg
Alimentation électrique	220-240 V 1N~ / 380-415 V 3N~, 50 Hz
Puissance totale	6000 W
Câble d'alimentation	H05W-F 3x2,5 mm² (monophasé) / 5x1,5 mm² (triphasé)
Table de cuisson	Vitrocéramique 3 foyers
Foyer avant gauche	180 mm - 1700 W
Foyer avant droit	140 mm - 1200 W
Foyer arrière	140 mm - 1200 W
Four	Électrique traditionnel, capacité utile (est.) 58 L
Puissance du gril	1500 W
Fonctions du four	Convection naturelle, chaleur tournante, chaleur sole, chaleur voûte, gril fort
Nettoyage du four	Nettoyage vapeur facile, parois catalytiques (optionnelles)
Porte du four	Amovible, vitre intérieure démontable
Sécurité	Chaîne de sécurité anti-basculement, verrouillage enfant, témoin de chaleur résiduelle
Accessoires inclus	1 grille métallique, 1 lèchefrite, 1 plaque standard
Disponibilité des pièces détachées	10 ans après l'achat
Classe énergétique	Non spécifiée (conforme EN 60350-1)

FOIRE AUX QUESTIONS - ACV55W AYA

Comment installer correctement la cuisinière ACV55W ?

L'installation doit être réalisée par un professionnel qualifié. Placez l'appareil sur un sol stable, respectez une distance d'au moins 400 mm au-dessus de la table de cuisson et 100 mm sur les côtés. Utilisez la chaîne de sécurité fournie pour éviter tout basculement.

Comment allumer les plaques de cuisson ?

Tournez la manette correspondant à la plaque souhaitée sur le niveau de puissance désiré (1 pour réchauffer, 2-3 pour mijoter, 4-6 pour cuire). Le voyant s'allume. Pour éteindre, tournez la manette sur la position OFF (vers le haut).

Comment utiliser le four pour la première fois ?

Avant la première utilisation, retirez tous les accessoires et faites chauffer le four vide en mode traditionnel à la température maximale pendant 30 minutes. Aérez la pièce. Cela brûle les résidus de fabrication.

Comment nettoyer la table vitrocéramique ?

Nettoyez avec de l'eau froide et un chiffon doux. Pour les résidus tenaces, utilisez un produit spécifique pour vitrocéramique ou du vinaigre. N'utilisez jamais d'éponge abrasive ou d'ustensiles tranchants.

Comment nettoyer la porte du four ?

Vous pouvez retirer la porte en ouvrant les clips des charnières. Nettoyez les vitres avec de l'eau chaude savonneuse et un chiffon doux. Essuyez avec du vinaigre pour éliminer le calcaire. Réinstallez la porte en inversant les étapes.

Que faire si le four ne chauffe pas ?

Vérifiez que le sélecteur de fonction et de température sont correctement réglés. Assurez-vous que l'appareil est branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien agréé.

Comment économiser de l'énergie avec ce four ?

Utilisez des ustensiles à fond plat et des couvercles. Préchauffez uniquement si nécessaire. Éteignez le four 5 à 10 minutes avant la fin de la cuisson pour utiliser la chaleur résiduelle. Évitez d'ouvrir la porte trop souvent.

Que signifie le voyant de chaleur résiduelle ?

Le voyant témoin de chaleur résiduelle reste allumé après l'extinction d'une plaque pour indiquer que la surface est encore chaude. Ne touchez pas la zone tant que le voyant est éteint.

Comment régler la stabilité de la cuisinière ?

Ajustez les quatre pieds en les tournant vers la gauche ou la droite jusqu'à ce que l'appareil soit stable et de niveau. Cela évite le basculement pendant l'utilisation.

L'émission de vapeur ou de bruits métalliques est-elle normale ?

Oui, de la vapeur peut s'échapper en fonctionnement normal. Des bruits de dilatation des métaux lors du chauffage et du refroidissement sont également normaux et ne constituent pas un défaut.

MODE D'EMPLOI ACV55W AYA

Avant de commencer, merci de bien vouloir lire ce manuel d'utilisation !

Chère cliente, cher client,

Nous vous remercions d'avoir porté votre choix sur un produit Aya. Nous espérons que vous tirerez le meilleur parti de votre produit, qui a été fabriqué dans des usines de pointe avec des matériaux de qualité. C'est pourquoi nous vous prions de lire attentivement le présent manuel et tous les autres documents connexes dans leur intégralité avant d'utiliser le produit et de les conserver. Si vous cédez l'appareil à une tierce personne, n'oubliez pas de lui fournir le Manuel d'utilisation. Respectez tous les avertissements et informations contenus dans le manuel d'utilisation.

Souvenez-vous que ce Manuel d'utilisation s'applique également à plusieurs autres modèles. Les différences entre les modèles seront identifiées dans le manuel.

Explication des symboles

Vous trouverez les symboles suivants dans ce Manuel d'utilisation :

Informations importantes ou astuces utiles d'utilisation.

Avertissement de situations dangereuses relatives à la santé et aux biens.

Avertissement de risque de choc électrique.

Avertissement de risque d'incendie.

Avertissement de surfaces brûlantes.

1 Instructions importantes et mises en garde relatives à la sécurité et à l'environnement 4

Sécurité générale .... 4
Sécurité électrique....5
Sécurité du produit....6
Utilisation prévue....9
Sécurité des enfants....9
Mise au rebut de l'ancien appareil..... 10
Elimination des emballages 10

2 Généralités 11

Vue d'ensemble 11
Contenu de l'emballage.... 12
Caractéristiques techniques.... 13

3 Installation 14

Avant l'installation....14
Installation et branchement 15
Déplacement ultérieur.... 17

4 Préparation 18

Conseils pour faire des économies d'énergie 18
Première utilisation 18
Premier nettoyage de l'appareil ..... 18
Première cuisson....18

5 Utilisation de la table de cuisson 20

Généralités concernant la cuisson....20
Utilisation des tables de cuisson....22

6 Utilisation du four 23

Informations générales concernant la pâtisserie, la rôtisserie et les grillades. 23
Utilisation du four électrique....24
Modes de fonctionnement....24
Tableau des temps de cuisson 25
Utilisation du grill....26
Tableau des temps de cuisson pour le grill26

7 Maintenance et entretien 27

Généralités....27
Nettoyage du brûleur 27
Nettoyage du bandeau de commande .... 28
Nettoyage du four....28
Nettoyage de la porte du four....29
Retrait de la vitre de la porte....30

8 Recherche et résolution des pannes 31

1 Instructions importantes et mises en garde relatives à la sécurité et à l'environnement

Ce chapitre contient les instructions de sécurité qui vous aideront à éviter les risques de blessure corporelle ou de dégâts matériels. Le non respect de ces instructions entraînera l'annulation de toute garantie.

Sécurité générale

• Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes aux capacités physiques, sensorielles ou mentales réduites ou des personnes dénuées d'expérience ou de connaissance si elles ont pu bénéficier d'une surveillance ou d'instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par un enfant sans surveillance.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) présentant des aptitudes physiques, sensorielles et mentales réduites, ou sans

expérience et sans connaissances, à moins d'avoir été encadrées ou reçu des consignes d'utilisation.

Les enfants bénéficiant d'un encadrement ne doivent pas jouer avec l'appareil.

- Si l'appareil est confié à une autre personne pour usage personnel ou vendu en seconde main, assurez-vous qu'il est toujours accompagné du manuel d'utilisation, des étiquettes, de tout autre document pertinent et des pièces.

- Ne jamais poser l'appareil sur un sol recouvert de moquette. Dans le cas contraire, l'absence de circulation d'air endessous de l'appareil entraînera la surchauffe des pièces électriques. Cette surchauffe causera des dommages à votre appareil.

- Les procédures d'installation et de réparation doivent être effectuées par des agents d'entretien qualifiés. Le fabricant ne sera pas responsable des dommages causés à la suite d'une utilisation faite par

des personnes non qualifiées, situation susceptible d'annuler aussi la garantie. Avant l'installation, lisez attentivement les instructions.

• Ne faites pas fonctionner l'appareil s'il est défectueux ou présente des dégâts visibles.
  • Assurez-vous que les boutons de fonctionnement de l'appareil sont en position d'arrêt après chaque utilisation.

Sécurité électrique

• Si le produit est en panne, ne l'utilisez pas, à moins qu'il ne soit réparé par un Agent d'entretien agréé. Vous risqueriez un choc électrique !
• Branchez l'appareil uniquement à une sortie/ligne avec mise à la terre ainsi que la tension et la protection spécifiées dans le chapitre « Spécifications techniques ».

Faites installer la mise à la terre par un électricien qualifié lorsque vous utilisez l'appareil avec ou sans transformateur Notre entreprise décline sa responsabilité par rapport à tout problème consécutif à la non mise à la terre de l'appareil suivant la réglementation locale en vigueur.

• Ne lavez jamais l'appareil en y versant de l'eau. Vous risqueriez un choc électrique !
• Débranchez l'appareil pendant les opérations d'installation, d'entretien, de nettoyage et de réparation.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, l'un de ses techniciens ou une personne de qualification similaire afin d'éviter tout risque.
• Installez l'appareil de sorte que l'on puisse le déconnecter complètement du réseau. La séparation doit être effectuée par une prise secteur ou un commutateur intégré à l'installation électrique fixe, suivant la réglementation en matière de construction.
• La surface arrière du four devient chaude pendant l'utilisation. Vérifiez que le raccordement de électrique n'est pas en contact avec la surface arrière, cela pourrait endommager les connexions.
• Ne pas coincer le câble d'alimentation entre la porte du four et le châssis et ne pas le faire passer sur des

surfaces brûlantes. Dans le cas contraire, l'isolation du câble pourrait fondre et provoquer un incendie suite à un court-circuit.

• Toutes les opérations sur des équipements et des systèmes électriques ne peuvent être réalisées que par des personnes habilitées et qualifiées.
• En cas de dégâts, éteignez l'appareil et débranchez-le du secteur. Pour ce faire, coupez le fusible domestique.
• Vérifiez que la tension du fusible est compatible avec l'appareil.

Sécurité du produit

• AVERTISSEMENT : Les parties accessibles de l'appareil deviennent chaudes au cours de son utilisation. Des mesures doivent être prises pour éviter de toucher aux éléments de chauffage. Les enfants de moins de 8 ans doivent être maintenus à l'écart, sauf s'ils sont continuellement surveillés.

- Ne jamais utiliser l'appareil sous l'emprise de l'alcool ou de toute autre drogue.

- Prenez garde lorsque vous utilisez des boissons alcoolisées dans vos plats. L'alcool s'évapore à températures élevées et peut provoquer un incendie étant donné qu'il peut s'enflammer lorsqu'il entre en contact avec des surfaces chaudes.

- Assurez-vous qu'aucune substance inflammable ne soit placée à proximité de l'appareil étant donné que les côtés peuvent chauffer pendant son utilisation.

- L'appareil chauffe pendant son utilisation. Des mesures doivent être prises pour éviter de toucher aux éléments de chauffage qui se trouvent à l'intérieur du four.

- Évitez d'obstruer les éventuelles sorties d'aération.

- Ne pas faire chauffer de boîtes de conserves et de bocaux en verre clos dans le four. La pression qui s'accumulerait dans la boîte/le bocal pourrait le faire éclater.

- Ne placez pas de plaques de cuisson, de plats ou de feuille d'aluminium directement sur le bas du four. L'accumulation de chaleur pourrait endommager le fond du four.

• N'utilisez pas de nettoyants fortement abrasifs ou de grattoir en métal affûté pour nettoyer la porte vitrée du four car ils peuvent rayer la surface, ce qui peut entraîner fêler la vitre.
• N'utilisez pas de nettoyeurs à vapeur pour le nettoyage de l'appareil, car ceux-ci présentent un risque d'électrocution.

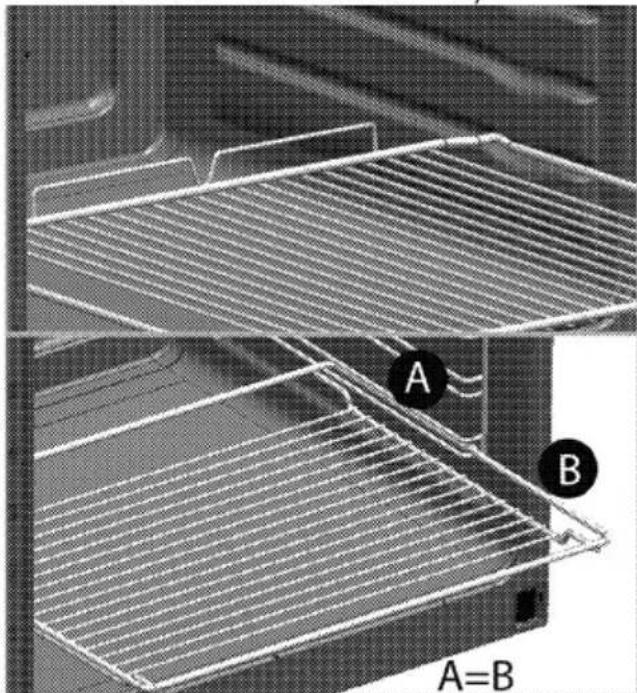

• (Varient en fonction du modèle de four.) Placer correctement la grille et le lèchefrite sur les gradins Faites coulisser la grille ou le lèchefrite entre 2 glissières de coulissement et vérifiez-en l'équilibre avant de placer des aliments dessus (Observez l'illustration ci-dessous).

A A - Ne pas utiliser l'appareil si la porte en verre est absente ou fendue. - Utilisez toujours des gants de protection thermique lorsque vous placez ou retirez des plats du four chaud. - Placez le papier de cuisson contenant les aliments dans la casserole ou sur l'accessoire du four (plateau, grille métallique, etc.) et insérez l'ensemble dans le four préchauffé. Retirez le surplus de papier de cuisson qui déborde de l'accessoire ou de la casserole afin d'éviter tout contact avec les éléments chauffants du four. N'utilisez jamais le papier de cuisson à une température de fonctionnement supérieure à la valeur recommandée pour un papier de cuisson. Évitez de placer le papier de cuisson directement sur la base du four. - Pour éviter toute surchauffe, l'appareil ne doit pas être ins- tallé derrière une porte décorative. \- L'appareil doit être placé à même le sol. Il ne doit être placé ni sur un socle ni sur un piédestal. \- AVERTISSEMENT : Le fait de cuire les aliments contenant de l'huile ou des matières grasses sur une table de cuisson sans surveillance peut s'avérer dangereux, au point de provoquer un incendie. N'essayez JAMAIS d'éteindre le feu avec de l'eau. Coupez plutôt l'alimentation de l'appareil, puis couvrez la flamme avec un couvercle ou une couverture pare-flammes. \- ATTENTION : Le processus de cuisson doit être encadré. Les processus de cuisson de courte durée doivent être continuellement encadrés. • AVERTISSEMENT : Danger d'incendie : ne rien conserver sur les surfaces de cuisson. \- AVERTISSEMENT : En cas de fissure au niveau de la surface, mettre l'appareil hors tension pour être à l'abri d'une éventuelle électrocution. \- En cas de bris du verre de la plaque de cuisson : Éteignez immédiatement tous les brûleurs et les éventuels éléments chauffants électriques, et débranchez l'appareil de l'alimentation électrique. Évitez de toucher la surface de l'appareil. N'utilisez pas l'appareil. \- L'appareil n'est pas prévu pour fonctionner avec une minuterie externe ou un système de télécommande distinct. \- La pression de vapeur qui s'accumule à cause de l'humidité à la surface de la table de cuisson ou sur le bas de la casserole peut déplacer cette dernière. Par conséquent, assurez-vous que la surface de la table de cuisson et le fond des casseroles sont toujours secs. \- AVERTISSEMENT : Utilisez uniquement les dispositifs protecteurs conçus par le fabricant des appareils de cuisson, ou ceux indiqués par ce dernier comme adéquats, dans le manuel d'utilisation, ou encore des dispositifs protecteurs fournis avec l'ap- pareil. L'utilisation des dispositifs protecteurs inappropriés peut causer des accidents. Pour que votre appareil soit fiable: - Veillez à ce que la fiche soit bien branchée dans la prise afin que des étincelles ne se produisent pas. - Utilisez uniquement les câbles de rallonge d'origine, et veillez à ce qu'ils ne soient pas coupés ou autrement endommagés. • Assurez-vous également que la prise ne contient pas de liquide ni de moisissure avant de brancher l'appareil.

Utilisation prévue

- Cet appareil est conçu pour un usage domestique. L'utilisation commerciale est interdite. - ATTENTION : Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local. - Évitez d'utiliser cet appareil pour réchauffer les assiettes sous le grill, accrocher des serviettes et des torchons, etc. sur les poignées, sécher et réchauffer quoi que ce soit. - Le fabricant ne saurait être tenu responsable des dégâts causés par une utilisation ou une manipulation incorrecte. - Le four peut être utilisé pour décongeler, cuire, rôtir et griller des aliments. - Les pièces détachées d'origine sont disponibles pendant 10 ans, à compter de la date d'achat du produit.

Sécurité des enfants

\- ATTENTION : Les parties accessibles peuvent s'échauffer pendant l'utilisation. Les enfants doivent être tenus à l'écart. \- Les matériaux d'emballage peuvent présenter un danger pour les enfants. Gardez les matériaux d'emballage hors de portée des enfants. Veuillez jeter les pièces de l'emballage en respectant les normes écologiques. \- Les appareils électriques sont dangereux pour les enfants. Tenez les enfants à l'écart de l'appareil lorsqu'il fonctionne et interdisez-leur de jouer avec. \- Ne rangez pas d'objets au dessus de l'appareil que les enfants pourraient atteindre. \- Lorsque la porte avant est ouverte, ne posez pas d'objets lourds dessus et ne permettez pas aux enfants de s'y asseoir. Il pourrait bascu- ler ou les charnières de porte être endommagées.

Mise au rebut de l'ancien appareil

Conformité avec la directive DEEE et mise au rebut des déchets :  Ce produit est conforme à la directive DEEE (2012/19/UE) de l'Union européenne). Ce produit porte un symbole de classification pour la mise au rebut des équipements électriques et électroniques (DEEE). Le présent produit a été fabriqué avec des pièces et du matériel de qualité supérieure susceptibles d'être réutilisés et adaptés au recyclage. Par conséquent, nous vous conseillons de ne pas le mettre au rebut avec les ordures mé- nagères et d'autres déchets à la fin de sa durée de vie. Au contraire, rendez-vous dans un point de collecte pour le recyclage de tout matériel électrique et électronique. Veuillez vous rapprocher des autorités de votre localité pour plus d'informations concernant le point de collecte le plus proche.

Conformité avec la directive LdSD :

L'appareil que vous avez acheté est conforme à la directive LdSD (2011/65/UE) de l'Union européenne. Il ne comporte pas les matériels dangereux et interdits mentionnés dans la directive.

Elimination des emballages

\- Les emballages sont dangereux pour les enfants. Conservez les emballages en lieu sûr à l'écart des enfants. Les emballages de l'appareil sont fabriqués à partir de matériaux recyclés. Eliminez-les de manière appropriée et triez-les en fonction des instructions de recyclage des déchets. Ne les jetez pas avec les déchets domestiques normaux.

2 Généralités

Vue d'ensemble


Labeled diagram of an oven or refrigerator interior with numbered parts for identification


8 9

1 Porte 2 Poignée 3 Partie inférieure 4 Lèchefrite 5 Grille 6 Bandeau de commande 7 Plaque d'âtre 8 Elément chauffant du grill 9 Gradins

1 2 3 4 5 6 7

1 Témoin d'avertissement 2 Plaque de cuisson Avant gauche 3 Plaque de cuisson Avant droit 4 Plaque de cuisson Arrière 5 Sélecteur des fonctions du four 6 Voyant de fonctionnement du four 7 Sélecteur de température du four

Contenu de l'emballage

 Les accessoires fournis peuvent varier selon le modèle de l'appareil. Tous les accessoires décrits dans le manuel d'utilisation peuvent ne pas faire partie de votre appareil.

1. Manuel de l'utilisateur

2. Plaque standard

Utilisée pour les pâtisseries, les aliments congelés et les grands rôtis.

3D rendering of a rectangular baking tray with no text or symbols

3. Grille métallique

Utilisée pour les rôtis et pour les aliments à cuire, rôtir ou pour les ra-goûts, elle se place dans le four à la hauteur souhaitée.

Three technical line drawings of a grid-like structure with horizontal slats, shown from different angles (no text or symbols)

4. Placer correctement l'étagère métallique et la plaque sur les châssis télescopiques

(Cette fonction est optionnelle. Elle peut ne pas être disponible sur votre produit.) Les châssis télescopiques vous permettent d'installer et de retirer facilement les plaques et l'étagère métallique. Lorsque vous utilisez la plaque et l'étagère métallique avec les châssis télescopiques, vérifiez que les gou-pilles situées à l'arrière du châssis té-lescopique reposent contre les bords de l'étagère métallique et du plateau.

Technical illustration of a mechanical assembly with two circular insets showing internal components (no text or symbols)


Technical illustration of a mechanical assembly with two views of a cylindrical component (no text or symbols)

Caractéristiques techniques

GENERALITES
Dimensions extérieures (hau-teur/longueur/profondeur)	850 mm/500 mm/500 mm
Tension/fréquence	220-240 V 1N~ / 380-415 V 3N~ 50 Hz
Consommation d'énergie totale	6000 W
Type de câble/section	min.H05W-F3 x 2,5 mm^2 (1N) / 5 x 1,5 mm^2 (3N)
Table de cuisson
Brûleurs
Avant gauche	Plaque de cuisson
Dimension	180 mm
Puissance	1700 W
Avant droit	Plaque de cuisson
Dimension	140 mm
Puissance	1200 W
Arrière	Plaque de cuisson
Dimension	140 mm
Puissance	1200 W
FOUR/GRILL
Four principal	Four traditionnel
Consommation énergétique du gril	1500 W

Données de base : Les informations sur l'étiquette énergétique des fours électriques sont fournies conformément à la norme EN 60350-1 / IEC 60350-1. Ces valeurs sont déterminées à charge standard avec des résistances de voûte et de sole ou des fonctions de cuisson ventilée (le cas échéant).

La classe de consommation énergétique est déterminée conformément à la hiérarchie suivante en fonction de la présence ou non sur l'appareil les fonctions correspondantes. 1-Cuisson tournante économique, 2- Cuisson lente Turbo, 3- Cuisson Turbo, 4- Cuisson ventilée sole/voûte, 5- Cuisson voûte et sole.  Les caractéristiques techniques peuvent changer sans avis préalable afin d'améliorer la qualité de l'appareil.  Les illustrations comprises dans ce manuel sont schématiques et peuvent ne pas correspondre exactement à l'appareil.  Les valeurs mentionnées sur les étiquettes de l'appareil ou dans la documentation qui l'accompagnent sont obtenues dans des conditions de laboratoire conformément aux normes correspondantes. En fonction des conditions de fonctionnement et de l'environnement de l'appareil, ces valeurs peuvent varier.

3 Installation

Le produit doit être installé par une personne qualifiée conformément à la réglementation en vigueur. Dans le cas contraire, la garantie n'est pas valable. Le fabricant se sera pas tenu pour responsable des dégâts consécutifs à des procédures réalisées par des personnes non autorisées et pourra annuler la garantie dans ce cas.  La préparation de l'emplacement et l'installation de l'électricité pour l'appareil sont sous la responsabilité du client.  Installez l'appareil conformément aux réglementations en matière de gaz et d'électricité en vigueur dans votre localité.  Avant l'installation, regardez si l'appareil présente des défauts. Si tel est le cas, ne le faites pas installer. Les appareils endommagés présentent des risques pour votre sécurité.

Avant l'installation

Pour veiller à ce qu'une distance libre soit conservée sous l'appareil, nous vous recommandons de monter l'appareil sur une base solide et de veiller à ce que ses pieds ne transpercent pas le tapis, la moquette, ou tout autre revêtement de sol. Le sol de la cuisine doit pouvoir supporter le poids de l'appareil plus le poids des instruments de cuisine et de la nourriture.

400 mm min 100 mm min (*) 750 mm min 100 mm min

- L'appareil correspond à un appareil de classe 1. En d'autres termes, il peut être placé avec le côté arrière et un côté contre les murs de la cuisine, des meubles ou des équipements de toute taille. Les meubles ou les équipements de cuisine situés sur l'autre côté doivent être de taille inférieure ou égale. - Vous pouvez l'utiliser avec des meubles de part et d'autre, mais en prévoyant une distance minimale de 400 mm au-dessus du niveau de la plaque chauffante ; prévoyez un écart de 65 mm entre l'appareil et le mur, la cloison ou le placard. - Laissez une distance minimum de 750 mm au-dessus de la surface de la table de cuisson. - S'il faut encastrer une hotte au-dessus de la cuisinière, reportez-vous aux consignes du fabricant de la hotte concernant la hauteur d'installation. Si aucune taille n'est définie dans le manuel de la hotte, cette hauteur doit être d'au moins 650 mm. \- Tout meuble de cuisine situé à côté de l'appareil doit résister à la chaleur (100 °C min.).

Chaîne de sécurité

Si votre appareil présente 2 chaînes de sécurité;

L'appareil doit être sécurisé contre le basculement par les deux chaînes de sécurité fournies avec votre cuisinière. Fixez le crochet (1) sur le mur de la cuisine (6) en utilisant la cheville appropriée et connectez la chaîne de sécurité (3) sur le crochet via le mécanisme de verrouillage (2).

Technical diagram showing mechanical assembly steps with numbered components and labeled parts

1 Stabilité du crochet 2 Mécanisme de verrouillage 3 Chaîne de sécurité 4 Fixez fermement la chaîne à la partie arrière de la cuisinière 5 Partie arrière de la cuisinière 6 Mur de la cuisine

Si votre appareil en présente une seule ;

L'appareil doit être sécurisé contre tout basculement par la chaîne de sécurité fournie avec votre four. Pour sécuriser la chaîne de votre produit, suivez les étapes décrites dans l'image ci-dessous :

Technical diagram illustrating four steps of a device installation or assembly process, labeled 1 to 4 with arrows and component illustrations.

La chaîne de stabilité doit être aussi courte que possible pour éviter que la cuisinière ne bascule vers l'avant et en diagonale. Grâce à cette précaution, la cuisinière ne s'incline pas sur le côté. La chaîne de stabilité de la cuisinière conçue pour les plaques de cuisson, n'est pas fournie avec une encoche comme support.

Installation et branchement

L'appareil doit être installé et raccordé conformément aux réglementations d'installation en vigueur. N'installez pas l'appareil à proximité de réfrigérateurs ou congélateurs. La chaleur émise par l'appareil augmenterait la consommation d'énergie des dispositifs de refroidissement. - Transportez l'appareil avec au moins deux personnes. - L'unité doit être placée directement au sol. Elle ne doit pas être placée sur une base ou un socle. N'utilisez pas la porte et/ou la poignée pour porter ou déplacer l'appareil. Cela endommage la porte, la poignée et les charnières.

Raccordement électrique

Branchez l'appareil à une prise mise à la terre protégée par un disjoncteur miniature de capacité suffisante tel qu'indiqué dans le tableau « Caractéristiques techniques ». Faites installer la mise à la terre par un électricien qualifié lors de l'utilisation de l'appareil avec ou sans transformateur. Notre société ne sera pas tenue pour responsable des dégâts résultant de l'utilisation de l'appareil sans une installation de mise à la terre conforme aux réglementations locales en vigueur.  L'appareil doit uniquement être raccordé à l'alimentation électrique par une personne autorisée et qualifiée. La période de garantie de l'appareil démarre uniquement après son installation correcte. Le fabricant se sera pas tenu pour responsable des dégâts consécutifs à des procédures réalisées par des personnes non autorisées.  Le câble d'alimentation ne doit pas être serré, plié ou pincé ou entrer en contact avec des pièces chaudes de l'appareil. Un câble d'alimentation endommagé doit être remplacé par un électricien qualifié. Dans le cas contraire, il présente un risque d'électrocution, de court-circuit ou d'incendie ! Les valeurs de l'alimentation électrique doivent correspondre aux valeurs figurant sur la plaque signalétique de l'appareil. La plaque signalétique est visible lorsque la porte ou le couvercle inférieur sont ouverts, ou elle est située sur la paroi arrière de l'appareil, en fonction du type de l'appareil. Le câble d'alimentation de l'appareil doit être conforme aux valeurs du tableau "Caractéristiques techniques".  Avant d'effectuer tout travail sur l'installation électrique, l'appareil doit être débranché du réseau d'alimentation électrique. Vous risqueriez un choc électrique !

Raccordement du câble d'alimentation

 Lors du câblage, vous devez respecter les réglementations nationales/locales en matière d'électricité. Par ailleurs, vous devez utiliser des prises et des fiches recommandées pour fours. Au cas où la limite de puissance de l'appareil est supérieure à la capacité de conduction du courant par la fiche et la prise, branchez l'appareil directement sur une installation électrique fixe sans utiliser de fiche ni de prise. 1. S'il n'est pas possible de débrancher tous les pôles de la source d'alimentation, une unité de déconnexion avec une ouverture minimale de 3 mm (fusibles, interrupteurs de sécurités, contacts) doit être connectée et tous les pôles de cette unité de déconnexion doivent être adjacents au produit (et non au-dessus), conformément aux directives IEE. Le non respect de ces instructions risque de causer des problèmes de fonctionnement et d'invalider la garantie du produit. Une protection supplémentaire par un disjoncteur de courant résiduel est recommandée.

Si un câble est fourni avec l'appareil :


3 * 4 2 L N 5 1 * Monophasé 220/230/240V AC * Pont en cuivre (FR) 3 L1 * 4 2 L2 N 5 1 * Biphasé 380/400/415V AC Triphasé 380/400/415V AC

2. Pour une connexion monophasée, branchez comme indiqué ci-dessous: • Câble marron = L (phase) • Câble Bleu = N (Neutre) • Cable vert/jaune = (E) ⏻ (Terre). 3. Pour une triphasée, branchez les fils comme indiqué ci-dessous: • Câble marron = L1 (phase 1) • Câble Gris/noir = L2 (phase 2) • Câble Gris/noir = L3 (phase 3) • Câble Bleu = N (Neutre) • Cable vert/jaune = (E) ⏻ (Terre) - Poussez le produit vers le mur de la cuisine. \- Réglages des pieds de la cuisinière Les vibrations pendant l'usage peuvent faire bouger les plats de cuisson. Cette situation dangereuse peut être évitée si le produit est équilibré et stable. Pour votre sécurité; veuillez vérifiez que le produit est stable en réglant les quatre pieds en bas en les tournant vers la gauche et la droite et en les ali- gnant avec le haut.

Vérification finale

1. Rebranchez le produit au secteur. 2. Vérifiez les fonctions électriques.

Déplacement ultérieur

- Conservez le carton d'origine de l'appareil et utilisez-le pour déplacer le produit. Suivez les instructions figurant sur le carton. Si vous n'avez plus le carton original, emballez l'appareil dans du film à bulles ou du carton épais avec du ruban adhésif pour maintenir le tout. - Afin d'éviter que la grille et la lèchefrite situés à l'intérieur du four n'endommagent la porte, placez une bande de carton sur la contre-porte à hauteur des plaques. Attachez la porte du four aux parois latérales à l'aide de ruban adhésif. - N'utilisez pas la porte ou la poignée pour soulever ou déplacer l'appareil. i Ne placez aucun objet sur l'appareil et déplacez-le bien à plat. i Inspectez l'aspect général de l'appareil pour déceler les dégâts potentiellement dus au transport.

4 Préparation

Conseils pour faire des économies d'énergie

Les conseils suivants vous permettront d'utiliser votre appareil de façon écologique et d'économiser ainsi de l'énergie : - Utilisez des ustensiles de cuisine recouverts d'émail car la transmission de chaleur sera améliorée. - Lorsque vous cuisinez, lancez un préchauffage si cela est conseillé dans le manuel d'utilisation ou la description de la recette. - N'ouvrez pas la porte du four trop souvent pendant la cuisson. - Essayez de faire cuire plusieurs plats simultanément dans le four lorsque vous le pouvez. Vous pouvez placer deux plats de cuisson sur le châssis métallique. - Faites cuire plusieurs plats successivement. Le four sera déjà à température. - Vous pouvez économiser de l'énergie en éteignant votre four quelques minutes avant la fin du temps de cuisson. N'ouvrez pas la porte du four. - Décongelez les plats surgelés avant de les cuire. - Utilisez des récipients munis de couvercles. Sans couvercle, la consommation d'énergie peut être 4 fois plus importante. - Sélectionnez le brûleur le mieux adapté à la taille du bas de la casserole utilisée. Sélectionnez toujours la casse-role à la taille la plus appropriée pour vos plats. Les grandes casseroles nécessitent davantage d'énergie. - Veillez à utiliser des casseroles à fond plat pour la cuisson sur une table de cuisson électrique. Les casseroles avec un fond épais offrent une meilleure conduction de la chaleur. Vous pouvez économiser jusqu'à 1/3 de l'énergie. - Les récipients et casseroles doivent être compatibles avec les zones de cuisson. Le fond des récipients ou des casseroles ne doit pas être plus petit que la plaque chauffante. - Veillez à ce que les zones de cuisson et le fond des casseroles soient toujours propres. La saleté réduit la conduction de la chaleur entre la zone de cuisson et le fond de la casserole. - Pour les cuissons longues, éteignez la zone de cuisson 5 à 10 minutes avant la fin du temps de cuisson. Vous pouvez ainsi économiser jusqu'à 20 % d'énergie en utilisant la chaleur résiduelle. - Des informations sur l'efficacité énergétique selon EU 66/2014 peuvent être trouvées sur la fiche produit fournie avec le produit.

Première utilisation Premier nettoyage de l'appareil

 La surface pourrait être endommagée par certains détergents ou produits de nettoyage. N'utilisez pas de détergents agressifs, de poudre/crèmes de nettoyage ou d'objets tranchants pour le nettoyage. 1. Retirez tous les matériaux d'emballage. 2. Essuyez les surfaces de l'appareil à l'aide d'un chiffon humide ou d'une éponge et terminez avec un chiffon sec.

Première cuisson

Faites chauffer l'appareil pendant 30 minutes puis éteignez-le. De cette manière, tous les résidus de production ou les couches de conservation seront brûlés et supprimés.  Les surfaces chaudes peuvent provoquer des brûlures ! L'appareil peut être très chaud pendant son utilisation. Ne touchez jamais les brûleurs, sections internes du four, résistances, etc. lorsqu'ils sont chauds. Tenez les enfants à l'écart. Utilisez toujours des gants de protection thermique lorsque vous placez ou retirez des plats du four chaud.

Four électrique

1. Sortez toutes les plaques de cuisson et la grille métallique du four. 2.Fermez la porte du four. 3. Sélectionnez la position "Traditionnel". 4. Sélectionnez l'intensité la plus forte pour le grill ; voir Utilisation du four électrique, page 24. 5.Faites fonctionner le four environ 30 minutes. 6. Eteignez votre four ; voir Utilisation du four électrique, page 24

Four à grill

1. Sortez toutes les plaques de cuisson et la grille métallique du four. 2.Fermez la porte du four. 3. Sélectionnez l'intensité la plus forte pour le grill ; voir Utilisation du grill, page 26. 4.Faites fonctionner le four environ 15 minutes. 5. Eteignez votre grill ; voir Utilisation du grill, page 26  Une odeur et de la fumée peuvent se dégager pendant quelques heures au cours de la première utilisation. Ce phénomène est tout à fait normal. Assurez-vous que la pièce est bien aérée pour évacuer l'odeur et la fumée. Évitez de respirer la fumée et l'odeur qui se dégagent.

5 Utilisation de la table de cuisson

Généralités concernant la cuisson

 Ne remplissez jamais la poêle à plus d'un tiers. Ne laissez pas la table de cuisson sans surveillance lorsque vous chauffez de l'huile. Une huile surchauffée expose au risque d'incendie. Ne tentez jamais d'éteindre un éventuel incendie avec de l'eau ! Lors- que l'huile s'enflamme, cou- vrez-la avec une couverture pare-flammes ou un chiffon humide. Éteignez la table de cuisson si cela ne pose aucun risque et appelez les sapeurs- pompiers. - Avant de faire frire des aliments, séchez-les toujours avant de les tremper dans l'huile chaude. Assurez-vous que les aliments surgelés soient bien décongelés avant de les faire frire. - Ne couvrez pas le récipient lorsque vous faites chauffer de l'huile. - Disposez les poêles et casseroles de manière à ce que leur poignée ne se trouve pas au-dessus de la table de cuisson afin d'éviter de faire chauffer les poignées. Ne placez pas de récipients instables et pouvant se renverser facilement sur la table de cuisson. - Ne placez pas de récipients et de casseroles vides sur les foyers qui sont allumés. Ils pourraient être endommagés. - Faire chauffer un foyer en l'absence d'un récipient ou d'une casserole peut entraîner des dommages pour l'appareil. Arrêtez les foyers de cuisson une fois la cuisson terminée. - La surface de l'appareil peut être brûlante, évitez donc de poser des récipients en plastique ou en aluminium dessus. Nettoyez immédiatement tout matériau de ce type ayant fondu sur la surface de l'appareil. Evitez également d'utiliser ce type de récipients pour y conserver de la nourriture. - N'utilisez que des casseroles à fond plat. - Placez la quantité de nourriture appropriée dans les casseroles utilisées. Ainsi, vous n'aurez pas à effectuer un nettoyage superflu en évitant que vos plats ne débordent. Ne posez pas les couvercles de vos poêles et casseroles sur les foyers de cuisson. Placez les casseroles de manière à ce qu'elles soient centrées sur le foyer de cuisson. Lorsque vous voulez déplacer la casserole sur un autre foyer de cuisson, soulevez-la et placez-la sur le foyer de cuisson souhaité au lieu de la faire glisser.

Conseils concernant les plaques vitrocéramiques

- La surface vitrocéramique est à l'épreuve de la chaleur et n'est pas soumise aux différences de températures importantes. - N'utilisez pas la surface vitrocéramique comme lieu de rangement ou comme planche à découper. - N'utilisez que des poêles et casse-roles avec un fond usiné. Les bords tranchants peuvent rayer la surface. - N'utilisez pas de récipients et casseroles en aluminium. L'aluminium endommage la surface vitrocéramique.

Diagram showing a fire with smoke rising above a building, crossed out by a black X (no text or symbols present)

Les déborde- ments peuvent endommager la surface vitrocé- ramique et entraî- ner un risque d'incendie.  N'utilisez pas de récipients avec un fond creux ou incurvé.  N'utilisez que des poêles et casse-roles avec un fond plat. Elles assurent un meilleur transfert de chaleur.  Si le diamètre de la casserole est trop petit, vous gaspillerez de l'énergie.

Utilisation des tables de cuisson


1 2 3

1 Plaque de cuisson 18-20 cm 2 Plaque de cuisson 14-16 cm 3 Plaque de cuisson 14-16 cm (Les dimensions indiquées représentent les diamètres recommandés de poêles et casseroles à utiliser.)  Évitez de laisser tomber un objet sur la table de cuisson. Même de petits objets comme la salière peuvent endommager la table de cuisson. Évitez d'utiliser des tables de cuisson fissurées. De l'eau peut s'y infiltrer et provoquer un court-circuit. Si la surface est endommagée d'une manière quelconque (fissures visibles par exemple), éteignez immédiatement l'appareil pour réduire les risques d'électrocution. La table vitrocéramique est dotée d'un témoin de fonctionnement et d'un voyant d'avertissement de chaleur résiduelle. Le voyant d'avertissement de chaleur résiduelle indique l'emplacement de la plaque chauffante active et reste allumé après extinction de la plaque chauffante. Le clignotement du voyant d'avertissement de chaleur résiduelle n'est pas une défaillance.  Selon l'utilisation, le temps de refroidissement de la plaque de cuisson peut être différent. La surface de la plaque de cuisson peut être chaude même si les voyants lumineux sont éteints. Assurez-vous que la surface est froide avant de la toucher. Dans le cas contraire, vous risquez de vous brûler la main!

Diagram showing a particle arrangement with an arrow pointing to a surface, no text or symbols present

Allumage des plaques en céra- mique

Les manettes de commande de la table de cuisson sont utilisées pour contrôler les plaques. Pour obtenir la puissance de cuisson désirée, tournez la manette de commande sur le niveau correspondant.

Niveau de cuisson	1	2 — 3	4 — 6
	réchauffer	mijoter, mitonner	cuire, rôtir, bouillir

Extinction des plaques en céramique

Tournez le bouton de la plaque sur OFF (indicateur vers le haut)

6 Utilisation du four

Informations générales concernant la pâtisserie, la rôtisserie et les grillades

 Les surfaces chaudes peuvent provoquer des brûlures ! L'appareil peut être très chaud pendant son utilisation. Ne touchez jamais les brûleurs, sections internes du four, résistances, etc. lorsqu'ils sont chauds. Tenez les enfants à l'écart. Utilisez toujours des gants de protection thermique lorsque vous placez ou retirez des plats du four chaud.  Faites attention lors de l'ouverture du four car de la vapeur peut s'en échapper. La vapeur peut provoquer des brûlures sur vos mains, votre visage et/ou vos yeux.

Conseils pour la pâtisserie

- Utilisez des plats en métal anti-adhérent adaptés ou des ustensiles en aluminium ou des moules en silicone résistant à la chaleur. - Utilisez l'espace de la plaque au mieux. - Placez le moule de cuisson au milieu. - Sélectionnez l'emplacement adapté avant d'allumer le four ou le grill. Ne changez pas d'emplacement lorsque le four est chaud. • Gardez la porte du four fermée.

Conseils pour rôtir

• Assaisonner les poulets entiers, dindes et gros morceaux de viande avec du jus de citron et du poivre noir avant la cuisson augmentera la performance de cuisson. - La viande rôtie met 15 à 30 minutes de plus à cuire avec des os par rapport à un rôti équivalent sans os. - Chaque centimètre d'épaisseur de viande requiert environ 4 à 5 minutes de temps de cuisson. - Laissez la viande reposer dans le four pendant environ 10 minutes après le temps de cuisson. Le jus se répartira sur l'ensemble de la viande et ne coulera pas à sa découpe. - Le poisson doit être placé au milieu du four ou plus bas dans un plat résistant au feu.

Conseils pour les grillades

Lorsque la viande, poissons et volailles sont grillés, ils brunissent rapidement, deviennent croustillants et ne sèchent pas. Les morceaux minces, les brochettes de viandes et les saucisses mais également les légumes à forte teneur en liquide (par exemple les tomates et les oignons) sont particulièrement adaptés à cette cuisson. - Répartissez les morceaux à griller sur la grille métallique ou la plaque de cuisson avec la grille métallique de manière à ce que l'espace couvert ne dépasse pas la taille de la résistance. - Glissez l'étagère métallique ou la plaque de cuisson avec la grille dans le four au niveau souhaité. Si vous faites des grillades sur l'étagère, glissez la plaque de cuisson sur le châssis pour recueillir les graisses. La plaque de cuisson à glisser doit pouvoir couvrir toute la surface du gril. Cette plaque peut ne pas être fournie avec le produit. Ajoutez un peu d'eau dans la plaque de cuisson pour faciliter le nettoyage.  Les aliments non adaptés pour le gril exposent à des risques d'incendie. N'utilisez que des aliments à griller adaptés à une chaleur de gril intense. Ne placez pas la nourriture trop au fond du gril. Il s'agit de la zone la plus chaude et les aliments gras pourraient prendre feu.

Utilisation du four électrique Sélection d'une température et d'un mode de fonctionnement.


1 2

1 Sélecteur des fonctions du four 2 Sélecteur de température du four 1. Réglez la manette des fonctions sur la fonction souhaitée. 2. Réglez la manette Température sur la température souhaitée. » Le four chauffe à la température réglée et garde cette température. Pendant le chauffage, le voyant de la température reste allumé.

Arrêt du four électrique

Tournez la manette des fonctions et celle de la température sur la position arrêt (supérieure).

Modes de fonctionnement

L'ordre des modes de fonctionnement présenté peut varier sur votre appareil.

Convection naturelle

 Les éléments chauffants supérieurs et inférieurs fonctionnent simultanément. Les aliments sont cuits simultanément par le dessus et le dessous. Par exemple, il est adapté pour des gâteaux, des pâtisse-ries ou des gâteaux et des ragoûts dans des moules. Cuisson avec une seule plaque.

Chauffage supérieur

 Seule l'élément chauffant supérieur fonctionne. Par exemple, cela convient pour les cakes avec glaçage et les aliments que vous souhaitez dorer sur le haut.

Sole

 Seule la sole fonctionne. Adapté par ex. pour des pizza et pour dorer le des- sous des plats.  Cette fonction doit également être utilisée pour faciliter le nettoyage vapeur.

Grill fort

 Le grand grill sur le haut du four fonctionne. Adapté pour les griller de grandes quantités de viande. - Placez des portions de grande ou moyenne taille correctement sous la résistance de grill pour les grillades. - Retournez la nourriture à mi-cuisson.

Tableau des temps de cuisson

 Les durées indiquées dans ce tableau ne servent que d'exemple. Elles peuvent varier selon la température, l'épaisseur et le type d'aliments, ainsi que vos préférences de cuisson.

Cuisson au four et rôtisserie

 Le 1er étage du four est l'emplacement du premier gradin.

Plat	Récipient de cuisson	Hauteur des gradins	Température (°C)	Temps de cuisson (approx. en min.)
Gâteaux sur plaque	Plaque de sole 24 ... 26 cm	3	170 ... 180	25 ... 35
Gâteaux en moule	Moule à gâteau 18 ... 22 cm	3	170 ... 180	35 ... 45
Cookies	Plaque de sole	3	170 ... 190	25 ... 35
Millefeuille crous- tillant	Plaque de sole	3	180 ... 190	25 ... 35
Beignet	Plaque de sole	3	160 ... 180	25 ... 35
Pâtisseries	Plaque de sole	3	200	40 ... 50
Levain de pâte	Plaque de rôtisse- rie	3	200	35 ... 45
Pâte au beurre	Plaque de sole	3	180 ... 190	25 ... 35
Pâte à choux	Plaque de sole	3	180 ... 190	40 ... 50
Lasagnes	Plaque creuse	3	170 ... 180	40 ... 50
Pizza	Plaque de sole	3	200 ... 220	15 ... 20
Steak	Plaque de sole	3	15 min. 250/max*	110 ... 120
Gigot d'agneau	Plaque de sole	3	15 min. 250/max*	70 ... 90
Poulet rôti	Plaque de sole	3	15 min. 250/max*	60 ... 70
Dinde (5,5 kg)	Plaque de sole	3	25 min. 220*	180 ... 240
Poisson	Plaque de sole	3	200	15 ... 25
* puis 150

Utilisation du grill

 Fermez la porte du four pendant les grillades. Les surfaces chaudes peuvent brûler !

Allumage du grill

1. Tournez la manette Fonction dans le sens des aiguilles d'une montre sur le symbole du grill. 2. Réglez ensuite la température désirée du grill. 3. Si nécessaire, effectuez un préchauffage d'environ 5 minutes. » Le voyant du thermostat (température) s'allume.

Extinction du grill

1. Tournez la manette des fonctions sur la position arrêt (haut).  Les aliments non adaptés pour le gril exposent à des risques d'incendie. N'utilisez que des aliments à griller adaptés à une chaleur de gril intense. Ne placez pas la nourriture trop au fond du gril. Il s'agit de la zone la plus chaude et les aliments gras pourraient prendre feu. Tableau des temps de cuisson pour le grill Grillade par grill électrique

Aliments	Hauteur des grädins	Température recommandée (°C)**	Temps de grillade (environ)
Poisson	3...4	250/max	20...25 min.#
Ailes ou cuisses de poulet	3...4	250/max	15...20 min.
Côtelettes d'agneau	3...4	250/max	12...15 min.
Rôti de bœuf	3...4	250/max	15...25 min.#
Côtelettes de veau	3...4	250/max	15...25 min.#
* selon l'épaisseur**Si la température du gril de votre produit ne peut pas être ajustée, le gril fonctionnera à la température recommandée.

7 Maintenance et entretien

Généralités

Un nettoyage régulier de l'appareil en rallongera la durée de vie et diminuera l'apparition de problèmes.  Débranchez l'appareil de la prise d'alimentation avant de commencer le nettoyage et l'entretien. Vous risqueriez un choc électrique !  Laissez l'appareil refroidir avant de le nettoyer. Les surfaces chaudes peuvent brûler ! - Nettoyez l'appareil après chaque utilisation. Il vous sera ainsi possible d'ôter plus facilement les résidus de nourriture éventuels, évitant ainsi qu'ils ne brûlent lors de l'utilisation suivante. - Aucun produit nettoyant particulier n'est nécessaire pour nettoyer l'appareil. Utilisez de l'eau tiède avec du détergent, un chiffon doux ou une éponge pour nettoyer l'appareil et essuyez-le à l'aide d'un chiffon sec. - Veillez toujours à bien essuyer les excès de liquide après le nettoyage et essuyez immédiatement tout déversement. - N'utilisez pas de détergents contenant de l'acide ou du chlore pour nettoyer les surfaces en acier inoxydable et la poignée. Utilisez un chiffon doux avec un détergent liquide non abrasif pour nettoyer ces parties, en prenant soin de toujours frotter dans le même sens.  La surface pourrait être endommagée par certains détergents ou produits de nettoyage. N'utilisez pas de détergents agressifs, de poudre/crèmes de nettoyage ou d'objets tranchants pour le nettoyage.  N'utilisez pas de nettoyeurs à vapeur pour le nettoyage de l'appareil, car ceux-ci présentent un risque d'électrocution.

Nettoyage du brûleur

Surface vitrocéramique

Nettoyez la surface vitrocéramique avec de l'eau froide, faisant attention à ne pas laisser les résidus des produits nettoyants, puis séchez avec un chiffon doux. Les résidus peuvent endommager la surface vitrocéramique lors de l'utilisation suivante de la table de cuisson. Les résidus séchés sur la surface vitrocéramique ne doivent en aucun cas être grattés au moyen de lames à crochet, de laine d'acier ou d'outils similaires. Éliminez les traces de calcaire (tâches jaunâtres) avec un détartrant disponible sur le marché comme le vinaigre ou une petite quantité de jus de citron. Si la surface est fortement souillée, appliquez le produit de nettoyage avec une éponge et attendez qu'il soit bien absorbé. Nettoyez ensuite la surface de la table de cuisson avec un chiffon humide.  Les aliments sucrés, crèmes épaisses et sirops par exemple, doivent être nettoyés rapidement avant que la surface ne refroidisse. Dans le cas contraire, la surface vitrocéramique peut être endommagée de manière irrémédiable. Avec le temps, une légère décoloration peut se produire sur les revêtements ou d'autres surfaces. Cela n'affecte en rien le fonctionnement du produit. La surface vitrocéramique se décolore et se tâche dans des conditions normales d'utilisation, il ne s'agit pas d'un défaut.

Nettoyage du bandeau de commande

Nettoyez le bandeau de commande et les boutons de commande avec un chiffon humide et essuyez-les.  Si votre produit est équipé des boutons, ne retirez pas ceux de commande pour nettoyer le panneau de commande. Le panneau de commande pour- rait être endommagé !

Nettoyage du four

Pour nettoyer la paroi laté- rale(Varient en fonction du modèle de four.)

(Cette fonction est optionnelle. Elle peut ne pas être disponible sur votre produit.) 1. Retirez la partie avant du rail latéral en le tirant vers le côté opposé de la paroi latérale. 2. Retirez le rail latéral complètement en le tirant vers vous.

Technical diagram showing two labeled components (1 and 2) of a mechanical or electrical assembly with internal wiring and connections.

Parois catalytiques

(Cette fonction est optionnelle. Elle peut ne pas être disponible sur votre produit.) Les parois latérales internes (A) et/ou la paroi arrière (B) de votre produit peuvent être revêtues d'un émail catalytique. Les parois catalytiques ont une couleur matte claire et une surface poreuse. Ne nettoyez pas les parois catalytiques du four. Grâce à leur structure perforée, les surfaces catalytiques absorbent la graisse et lorsqu'elles commencent à briller, cela signifie qu'elles sont couvertes de graisse. Dans ce cas, il est recommandé de remplacer les pièces.

Close-up of a grid-patterned panel with horizontal lines and a circular label marked 'A' (no readable text or symbols beyond the label)


Diagram of a device casing with hexagonal pattern and labeled point B (no readable text or symbols)

Nettoyage vapeur facile

Il assure un nettoyage facile parce que la saleté (après avoir attendu pas très longtemps) est ramollie par la vapeur qui se forme à l'intérieur du four et les gouttes d'eau de condensation sur les surfaces intérieures du four. 1. Retirez tous les accessoires du four. 2. Versez 300 ml d'eau sur la plaquedu-four et placez-la sur la deuxième grille.

Illustration of a laptop with a glass resting on it, surrounded by decorative stars (no text or symbols)

3. Réglez la température du four à 100°C et laissez tourner sur le mode de nettoyage vapeur facile bas pendant 25 minutes. 4. Ouvrez la porte et essuyez les surfaces intérieures du four avec une éponge ou un chiffon humide. 5. Utilisez de l'eau tiède avec du détergent, une éponge ou un chiffon doux pour nettoyer la saleté persistante et enlevez-la à l'aide d'un chiffon sec. Pendant le mode nettoyage vapeur facile, l'eau qui est placée dans le plateau pour ramollir les résidus et la saleté amassés dans la cavité du four s'évapore et se condense dans la cavité du four et dans le verre intérieur de la porte du four, de sorte que l'eau peut s'écouler lorsque vous ouvrez la porte du four. Essuyez la condensation dès que vous ouvrez la porte du four.

Nettoyage de la porte du four.

Utilisez de l'eau tiède avec du détergent, un chiffon doux ou une éponge pour nettoyer la porte du four et essuyez l'appareil à l'aide d'un chiffon sec. Essuyez le verre avec du vinaigre. Rincez-le ensuite pour éliminer les résidus de calcaire qui peuvent se trouver sur la vitre du four. N'utilisez pas de détergents abrasifs ou de grattoirs en métal dur pour nettoyer la porte du four. Vous pourriez rayer la surface et endommager la vitre.

Nettoyage de la porte du four

N'utilisez pas de produits de nettoyage abrasifs durs, de grattoirs métalliques, de fil de laine métallique ou de produits d'eau de Javel pour nettoyer la porte et le verre du four. Vous pouvez retirer la porte de votre four et les vitres de la porte pour les nettoyer. La procédure de retrait des portes et des fenêtres est expliquée dans les sections « Retrait de la porte du four » et « Retrait des vitres intérieures de la porte ». Après avoir retiré les vitres intérieures de la porte, nettoyez-les à l'aide d'un détergent à vaisselle, d'eau chaude et d'un chiffon doux ou d'une éponge et séchez-les à l'aide d'un chiffon sec. Essuyez le verre avec du vinaigre. Rincez-le ensuite pour éliminer les résidus de calcaire qui peuvent se trouver sur la vitre du four.

Retirer la porte du four

1. Ouvrez la porte frontale (1). 2. Ouvrez les clips sur le logement de la charnière (2) sur les côtés droit et gauche de la porte frontale en faisant pression sur les clips, tel qu'illustré dans le schéma.

Technical diagram showing mechanical assembly with numbered components: 1, 2, and 3

1 Porte 2 Charnière(position fermée) 3 Four 4 Charnière(position ouverte)

Mechanical assembly diagram showing a clamp or bracket with a numbered component (4), no visible text or symbols

3.Ouvrez la porte frontale à moitié.

Technical illustration of a structural component with directional arrows indicating motion (no text or symbols)

4. Retirez la porte frontale en la tirant vers le haut pour la libérer des charnières droite et gauche.  Les étapes effectuées pendant le processus de retrait doivent être suivies dans l'ordre inverse pour installer la porte. N'oubliez pas de fermer les clips du logement de la charnière lors de la réinstallation de la porte.

Retrait de la vitre de la porte

(Cette fonction est optionnelle. Elle peut ne pas être disponible sur votre produit.) Le panneau vitré interne de la porte du four peut être retiré pour le nettoyage. 1. Ouvrez la porte du four.

1 2 3 4

1 Vis 2 Profil 3 Panneau vitré du fond 4 Encoche en plastique 2.Retirez la vis (1) à l'aide d'un tournevis 3. Retirez le profil (2) puis tenez le panneau vitré du fond (3). 4. Regroupez à nouveau les éléments de la porte, mettez le panneau vitré (3) en place dans les fentes en plastique (4) et assemblez le profil.

8 Recherche et résolution des pannes

Le four émet de la vapeur lorsqu'il est en marche.

\- Il est normal que de la vapeur s'échappe pendant le fonctionnement. >>> Cela n'est pas un défaut.

Le appareil émet des bruits métalliques lors des phases de chauffage et de refroidissement.

\- Lorsque les pièces métalliques sont chauffées, elles peuvent se détendre et émettre ces bruits. >>> Cela n'est pas un défaut.

Le appareil ne fonctionne pas.

- Le fusible d'alimentation est défectueux ou grillé. >>> Vérifiez les fusibles dans la boîte à fusibles. Remplacez ou réactivez-les le cas échéant. - L'appareil n'est pas relié à la prise de mise à la terre. >>> Vérifiez le branchement de la prise.

La lumière du four ne s'allume pas.

Le four ne chauffe pas.

- Peut ne pas être réglé sur une certaine fonction de cuisson et/ou à une certaine température. >>> Réglez le four sur une certaine fonction de cuisson et/ou à une certaine température. - L'alimentation est coupée. >>> Vérifiez s'il y a du courant. Vérifiez les fusibles dans la boîte à fusibles. Remplacez ou réactivez-les le cas échéant. i Consultez le technicien autorisé ou le revendeur qui vous a vendu l'appareil si vous ne parvenez pas à résoudre le problème après avoir suivi les instructions comprises dans ce chapitre. N'essayez jamais de réparer un appareil défectueux vous-même.  Tous les papiers se trient et se recyclent. BUT INTERNATIONAL 1 Avenue Spinoza 77184 Emerainville, France
