GA241 - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 23,8"
Marque et modèle	Cooler Master GA241
Taille de l'écran	23,8 pouces (diagonale)
Résolution native	1920 x 1080 (Full HD)
Fréquence de rafraîchissement maximale	75 Hz (D-Sub), 100 Hz (HDMI)
Temps de réponse	1 ms MPRT (clarté de mouvement activée)
Luminosité	250 cd/m² (typ.)
Contraste	4000:1 (typ.)
Angle de vision	178° horizontal / 178° vertical
Nombre de couleurs	16,7 millions
Connecteurs d'entrée	1 x D-Sub (VGA), 1 x HDMI
Sortie audio	1 x sortie casque
Haut-parleurs intégrés	Non
Alimentation	Adaptateur 12 V CC, 2,0 A ; consommation 13 W (typ.), veille <= 0,5 W, éteint <= 0,3 W
Dimensions (avec pied)	538,8 x 199,9 x 406,4 mm (L x P x H)
Dimensions (sans pied)	538,8 x 39,3 x 318,7 mm (L x P x H)
Poids net (avec pied)	2,66 kg
Poids net (sans pied)	2,28 kg
Fixation murale VESA	100 x 100 mm, vis M4 x 10 mm
Inclinaison	-5° à +20°
Modes d'image préréglés	Act, FPS, RTS, Utilisateur, Standard, Web, Texte, Film
Fonctions spéciales	Adaptive-Sync, MPRT, Crosshair, Compteur FPS, Filtre lumière bleue, DCR avancé, Stabilisation Noir
Nettoyage	Chiffon doux sans solvant, écran éteint et débranché
Consignes de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, débrancher immédiatement en cas de dommage
Réparabilité	Confier à un technicien agréé ; aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - GA241 COOLER MASTER

Comment nettoyer l'ecran du moniteur Cooler Master GA241 ?

Eteignez le moniteur et debrochez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux et essuyez delicatement l'ecran. N'utilisez jamais de produits abrasifs ou de liquides directement sur l'ecran.

Quels sont les modes d'image disponibles ?

Le moniteur propose huit modes : Act (Action), FPS (First Person Shooter), RTS (Real Time Strategy), Utilisateur, Standard, Web, Texte et Film. Vous pouvez les selectionner dans le menu Image.

Comment installer un support mural pour le GA241 ?

Retirez le pied existant. Utilisez une fixation VESA 100 x 100 mm avec des vis M4 x 10 mm (non fournies). Suivez les instructions de votre support mural et assurez-vous que le moniteur est bien fixe.

Quelle est la consommation electrique du moniteur ?

En fonctionnement normal, la consommation est de 13 W (typ.). En veille, elle est inferieure a 0,5 W et en mode eteint a 0,3 W. L'adaptateur secteur fourni est de 12 V CC / 2,0 A.

Comment activer la fonction Adaptive-Sync ?

Allez dans le menu Jeux et cherchez l'option Adaptive-Sync. Mettez-la sur Allume. Notez que cela peut entrainer un scintillement selon la carte graphique.

Quels cables sont inclus dans la boite ?

La boite contient l'ecran, la base du support, le bras du support, l'adaptateur d'alimentation et un cable HDMI. Ces cables sont en option selon les versions, mais generalement fournis.

Comment regler la temperature des couleurs ?

Dans le menu Couleur, choisissez Temperature de couleur. Vous pouvez selectionner Bleuatre, Clair, Natif, Chaud ou Couleur utilisateur pour regler individuellement les niveaux de Rouge, Vert et Bleu de 0 a 100.

Que faire si l'ecran ne s'allume pas ?

Verifiez que le cable d'alimentation est correctement branche sur le moniteur et sur une prise electrique fonctionnelle. Assurez-vous que le cordon d'alimentation n'est pas endommage. Si le temoin d'alimentation reste orange, le moniteur est en economie d'energie. Appuyez sur le bouton d'alimentation pour le reveiller.

Comment utiliser le viseur (Crosshair) ?

Dans le menu Jeux, activez l'option Crosshair. Vous pouvez choisir Icône1, Icône2 ou Icône3 pour afficher un viseur a l'ecran, utile dans les jeux de tir.

Ou trouver le numero de serie du moniteur ?

Le numero de serie est affiche dans le menu Informations du menu OSD. Il est egalement present sur l'etiquette situee a l'arriere du moniteur.

MODE D'EMPLOI GA241 COOLER MASTER

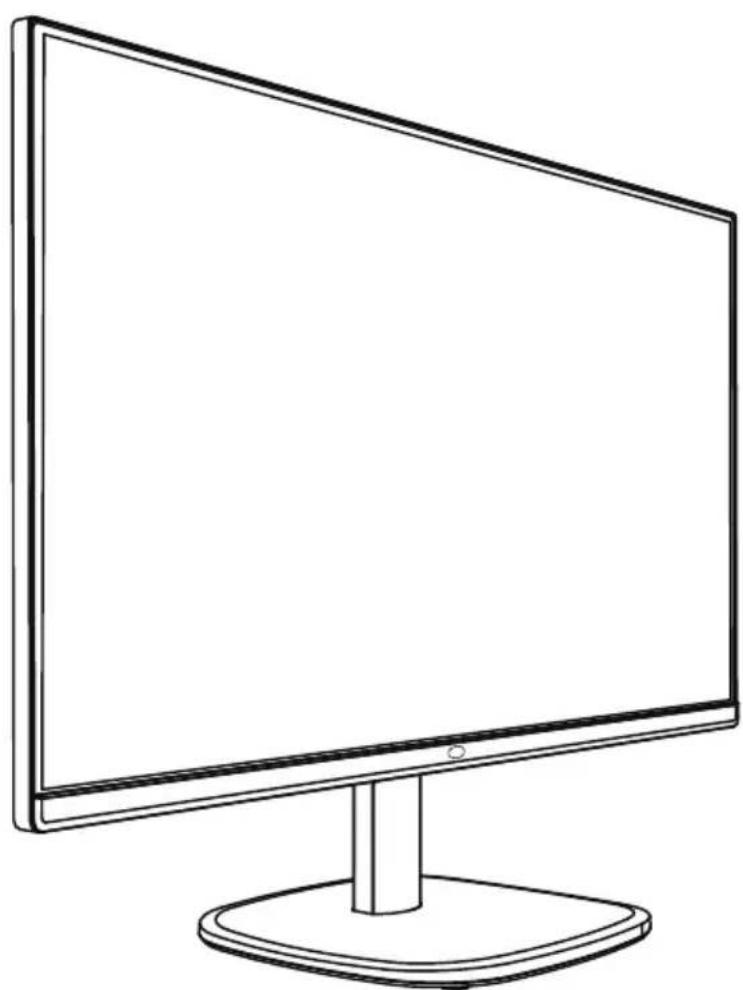

Écran de jeu Cooler Master 23,8"

Manuel de l'utilisateur

Table des matieres

Exigences et notice de sécurité 1
Consignes de sécurité importantes. 3
Contenu de la boite 4
Installation du bras/de la base de I'ecran 5
Réglages de l'écran 7
Instruction dinstallation d'un support mural 8
Boutons de commande externes 9
Menu principal 10
[Image] 10
[Couleur] 11
[Audio] 11
[Jeux] 12
[OSD] 13
[Systeme] 13
[Informations] 14
Spcifications 15
Timing pris en charge 16
[Fréquences PC] 16
[Fréquences video] 17
Dimensions externes du produit 18

Exigences et notice de sécurité

Notice de sécurité de la FCC

Cet apparéil a été testé et reconnu conforme aux limites pour les apparèils numériques de classe B, conformément à l'article 15 du règlement de la FCC. Ces exigences sont définies pour protégger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génére, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio. Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/ télé (allumez/eteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du recepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technician radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. declare par la presente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La directive CEM 2014/30/UE, la directive basse tension 2014/35/UE, la directive RoHS 2011/65/UE et la directive 2009/125/CE établissant un cadre pour la fixation d'exigences d'eco-conception pour les produits liés à l'énergie.

Remarque :

afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque: Câble blindé

Pour se conformer aux exigences CEM, un cable blindo doit etre utilise pour la connexion de ce produit et tout autre appeareil electronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage video et d'images d'informations acquises à partir d'appareils électroniques.

Remarque: Peripériques

Seul un périhérique (périhérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périhérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de l'article 15 de la reglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet apparéil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causeur un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modulo : GA241

Nom de la Compagnie: Amérique du Nord - CMI USA, Inc.

Adresse: 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, Etats-Unis

Contact:RepresentantCoolerMaster

Telephone: [phone]

Remarque : Pour les utilisateurs canadiens

Cet appeareil numerie de la classe B est conforme a la norme ICES-003 (Norme sur le materiel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appeareil numrique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs domestiques dans l'UE

Si ce symbole apparait sur un produit ou son emballage, cela signifie qu'il ne doit pas etre jeté avec les déchets menagers. Les déchets d'equipements doivent etre deposés dans un centre de recyclage spécialisedans le recyclage des déchets d'equipements electriques et electroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usages sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usages, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous achete le produit.

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

Consignes de sécurité importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD: Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.
2. Ne placez pas le moniteur LCD pres d'une fenetre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.
3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut cause des dommages permanents à l'écran.
4. N'enlevez pas le couvercle et n'essayez pas de réparer cet apparéil
   you-même.
   Un technicien/agréé doit effectuer l'entretien de toute nature.
5. Rangez l'écran LCD dans une piece à une température de -20 à 60 °C (-4 à 140 °F). Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.

6. Débranche immédiatement votre écran et appelez un technicien/agréé dans l'un des cas suivants :

7. Le cable de signal de l'écran au PC est déchéré ou endommagé.

8. Le moniteur LCD a été exposé à un liquide ou à la pluie.
9. Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

ABC

Écran Base de support Base du support

D

E

Adaptateur d'alimentation (en option)

Cable HDMI (en option)

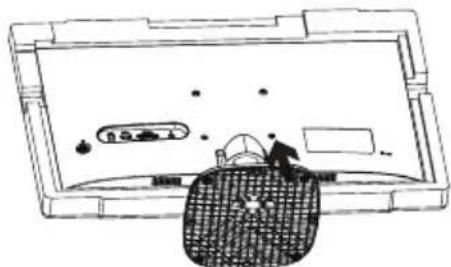

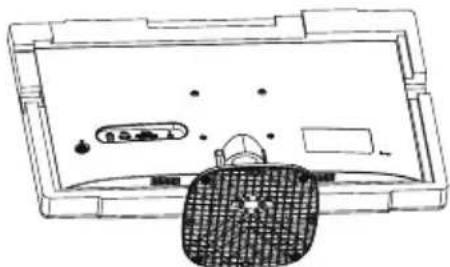

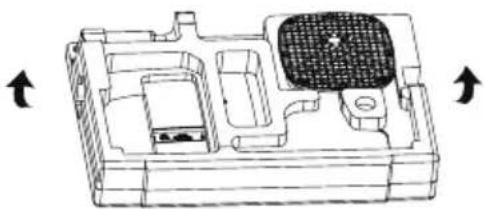

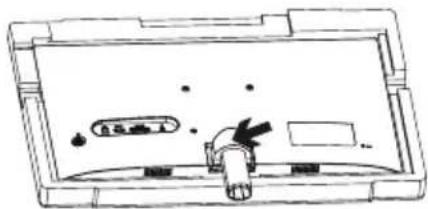

Installation du bras/de la base de l'écran

1

2

3

4

5

6

7

8
9

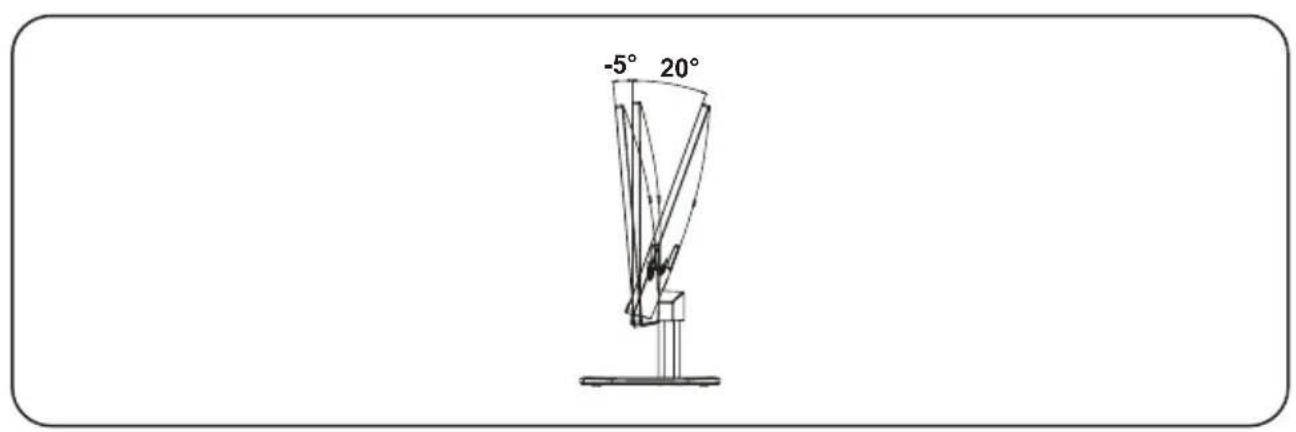

Réglages de l'écran

Pour deilleurs résultats, il est recommandé de regarder directement l'avant de I'ecran et d'effectuer les réglages nécessaires.
Assurez-vous que I'écran est monté verticalément sur la base du support.
Lors du reglage des angles de vue de I'ecran, evitez de le toucher et tenez le support afin d'eviter qu'il ne tombe.

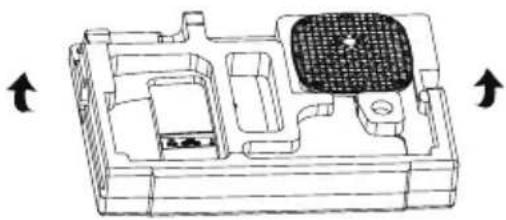

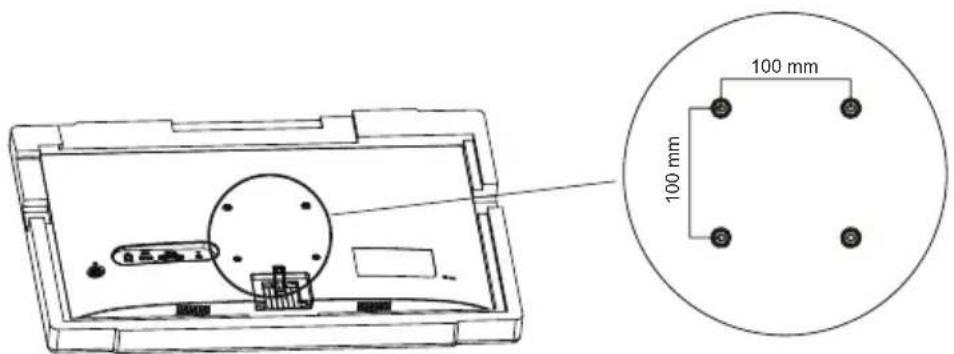

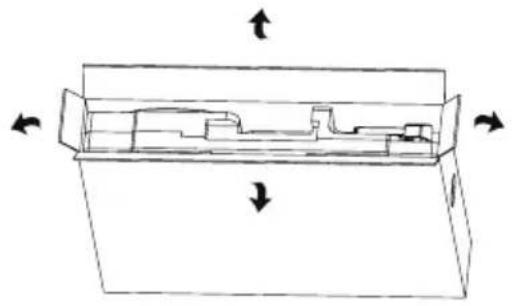

Instruction d'installation d'un support mural

1

3

VESA: 100 × 100 ~mm
Vis : M4 x 10 mm

4

Boutons de commande externes

Appuyez brievement sur ce bouton pour allumer l'écran et maintenez-le appuyé pour l'eteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour returner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE: Témoin d'alimentation;

Bleu = ALLUMÉ;

Orange = Economie d'energie.

• Accédez au menu Image pour effectuer des réglages.

Mode visualisation : Accedez au menu Reglage de l'imag pour regler differents modes d'image.

a. Act : Fournit le cadre optimisé pour les yeux Act (Action).
b. FPS : Fournit le réglage optimisé pour les yeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènessons.
c. RTS : Fournit le réglage optimisé pour les yeux RTS (stratégie en temps réel).
d. Utilisateur : Fournit une option personnalisée de jeu utilisateur.
e. Standard: Activez le Mode visualisation standard.
f. Web : Fournit le réglage optimisé pour naviguer sur des sites Web.
g. Texte : Fournit le réglage optimisé pour la lecture (Espace couleurs Natif : sRVB).
h. Film : Fournit le réglage optimisé pour voir des films.
Luminosite: Le niveau de luminosite du rétroéclairage peut être entre 0 et 100.
Contraste: Le niveau de contraste peut etre entre 0 et 100.
Stabilisation Noir : Le niveau de luminosité du rétroéclairage peut être entre 0 et 100.

Filtre lumiere bleue : Le niveau de contraste peut etre entre 0 et 100.
DCR avancé: Allumé/OffEteinte la fonction DCR avancé.
Autoréglage: Écran du réglage automatique.
H.Position: Règle la position horizontal de 0 à 100.
V.Position: Règle la position verticale de 0 à 100.
Netteté: Regle la netteté entre 0 et 100.
Fréquence: Règle l'Fréquence entre 0 et 100.

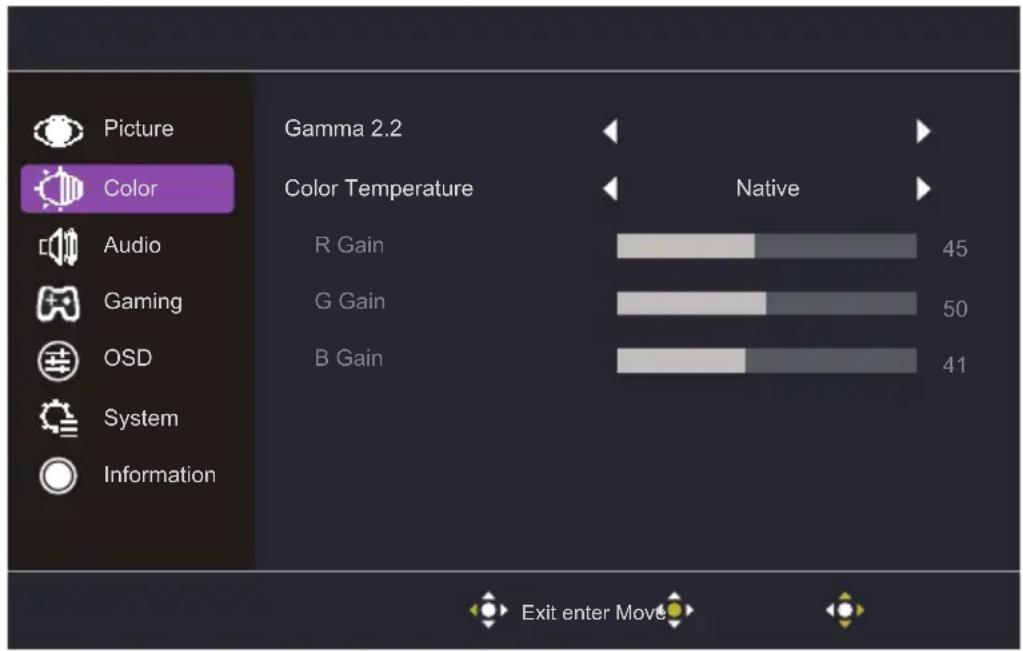

[Couleur]

• Accédez au menu Couleur pour régler le mode de couleur idéal.

Gamma: Regle la courbe gamma entre 1.8, 2.2 et 2.4.
- Température couleur : À régler entre les paramètres de couleur Bleuâtre, Clair, Natif, Chaud et Couleur utilisateur qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100.

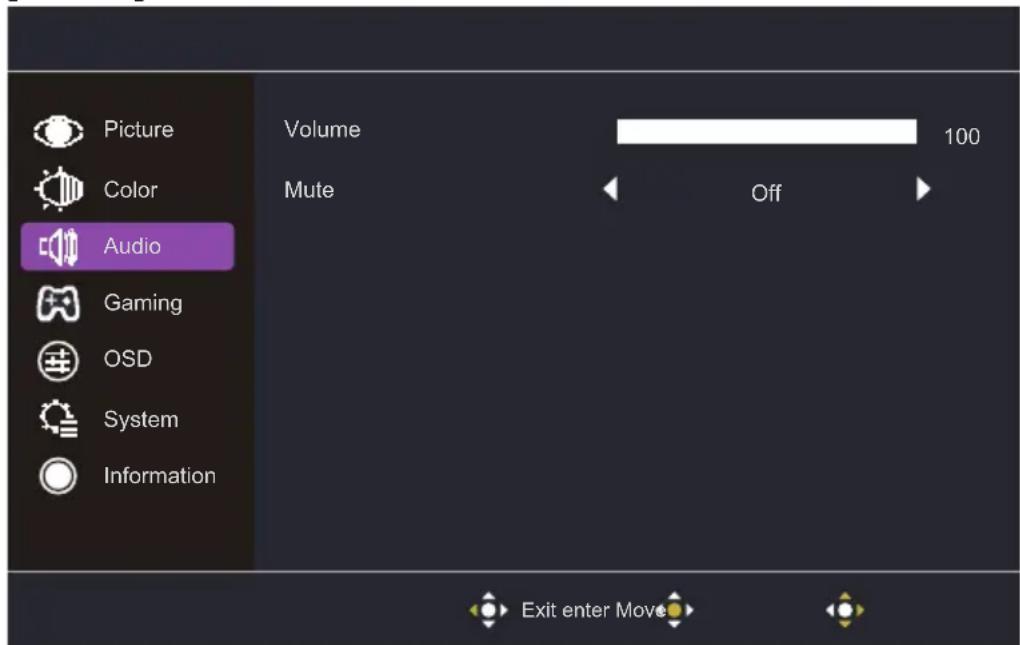

[Audio]

• Accédez au menu Audio pour régler les fonctions, y compris les fonctions Muet et Volume, etc.

Volume: Le niveau de volume peut etre entre 0 et 100.
Muet: Permet d'activer ou de désactiver la fonction Muet.
* Réglez le niveau du volume de façon appropriée pour éviter d'endommager l'ouie.

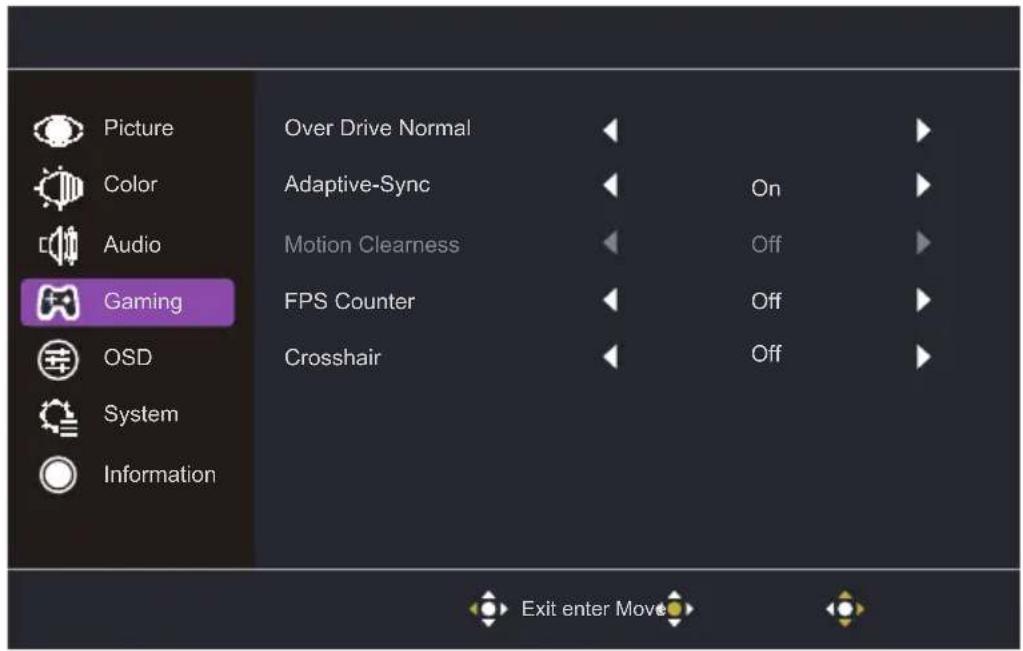

[Jeux]

Accedez au menu Jeux pour regler le mode de jeu souhaite.

Taux de reaction : Les modes OffEteinte, Normal, Avancé sont des options disponibles pour accélérer le temps de réponse.
Adaptive-Sync: Pour Allumé/OffEteinte la fonction Adaptive-Sync.
* L'activation de la Adaptive-Sync peut entraîner des effets secondaires tels que le scintillagement en raison de la fluctuation de la fréquence de sortie des cartes graphiques.
- De la nettement du mouvement: Réglage MPRT avec: OffEteinte ou Allumé sont les options disponibles.
Compteur FPS : Allumé/OffEteinte la fonction Compteur FPS.
Crosshair: OffEteinte, Icône1, Icône2, Icône3 sont des options disponibles pour désactiver ou régler la position du Crosshair.

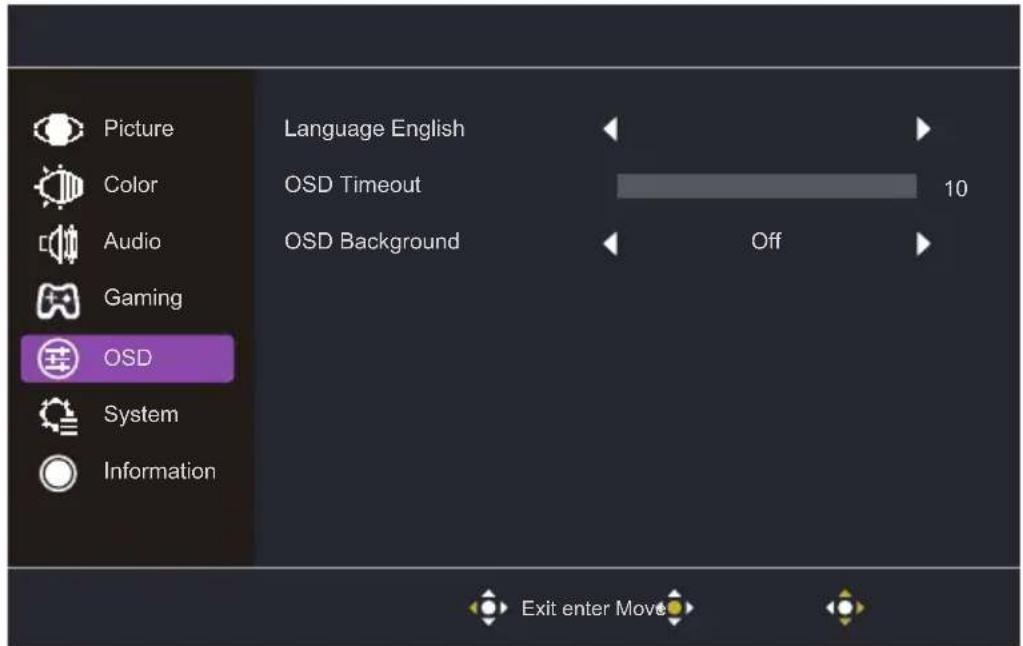

[OSD]

■ Langue : Les options disponibles sont les suivantes : anglais, russe, allemand, français, espagnol, italien, finnois, chinois traditionnel, chinois simplifie, japonais, coreen.
Délai de l'OSD: Règle l'Délai de l'OSD entre 10 et 120.
Arr-plan OSD: Regle la valeur de l'arrière-plan de l'OSD entre OffEteinte, 20% , 40% , 60% et 80% .

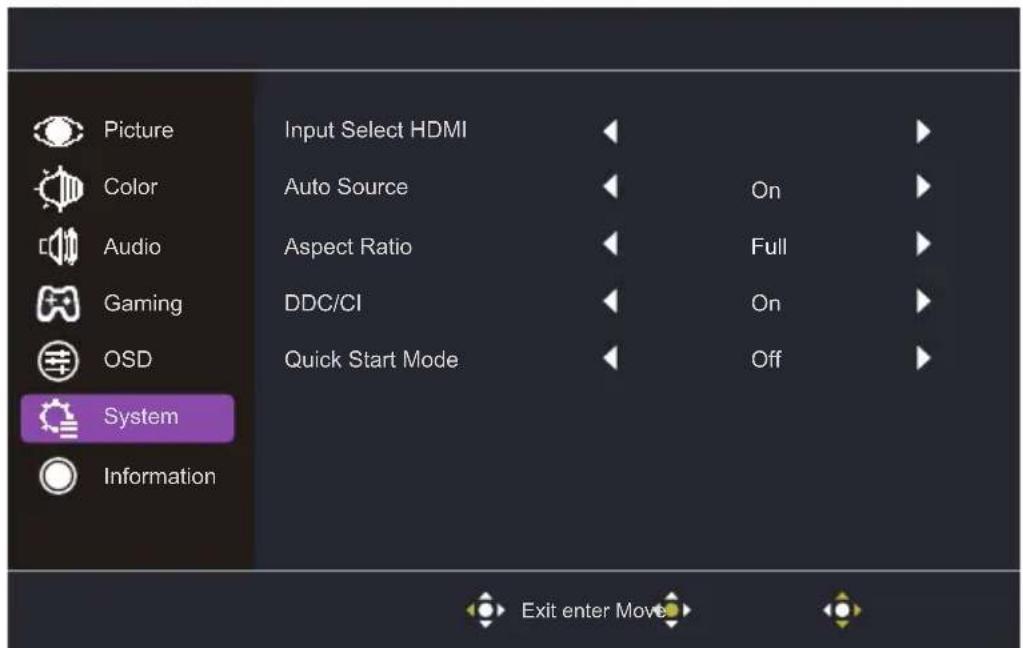

[Système]

■ Sélection de l'entrée : Sélectionne la source parmi les sources d'entrée disponibles, notamment VGA et HDMI.
Source Auto: Recherche automatique les sources disponibles.
Rapport D'Aspect : Les modes d'écran Plein écran et Aspect peuvent être sélectionnés.
DDC/CI: Allumé ou OffEteinte DDC/CI.
Md demarr rapide : Allumé ou OffEteinte la fonction Md demarr rapide.

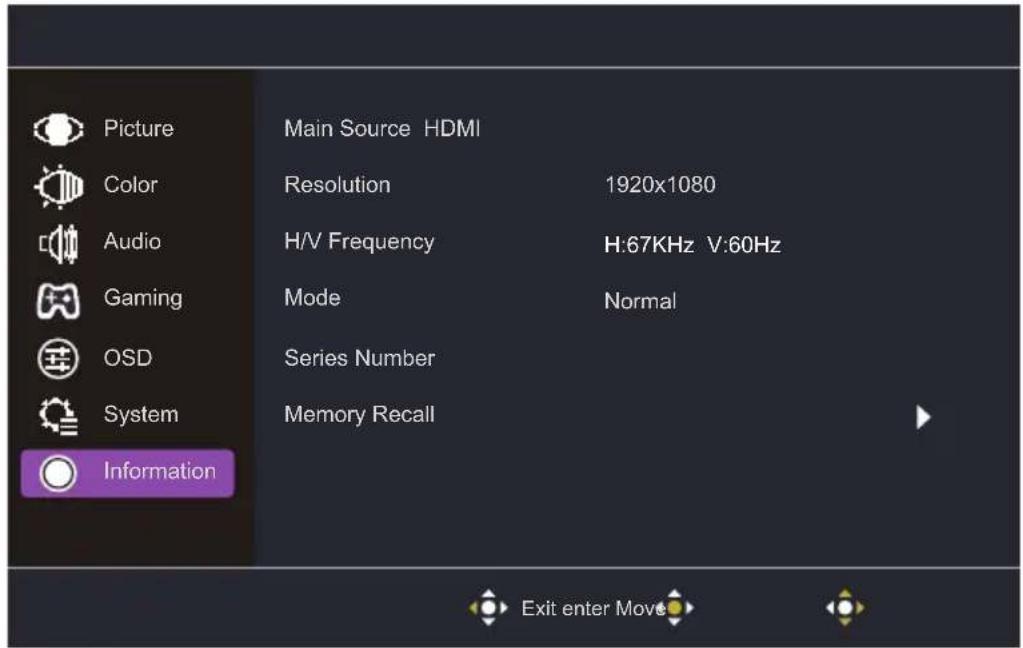

[Informations]

• Informations : Affichez les informations de base du modele, notamment les réglages de la Srce principale, de la résolution, de la fréquence H/V, du mode et du numéro de série.
  Rappel de mémoire: Restaurez les paramètres aux valeurs par défaut.

Specifications

Écran LCD	Taille 23,8"
	Pas des pixels 0,2745 (H) × 0,2745 (V) mm
	Luminosite 250 nits (Typ.)
	Contraste 4000:1 (Typ.)
	Angle de vue 178° (Horizontal) 178° (Vertical)
	Temps de réponse 1 ms MPRT (clarté de mouvement activée)
Couleurs d'affichage 16,7 millions de couleurs
Fréquence d'affichage max.(Résolution H°V/Fv)		1920*1080 à 75 Hz (D-Sub)1920*1080 à 100 Hz (HDMI)
Consummation électrique	Allumé 13 W (Typ.)**
	Veille ≤0,5 W
	Éteindre ≤0,3 W
Connecteur d'entrée/sortie		D-Sub x 1HDMI x 1Sortie casque x 1
Signal matériel d'entreté		Signal D-Sub (modèle D-Sub uniquement);Signal HDMI (modèle HDMI uniquement) ;
Haut-parleurs S.O.
Effets audio Sortie audio (uniquement pour le modèle de)		sortie audio)
Adaptateur 12 VCC		= = 2,0 A
Conditions environnementales		Température de fonctionnement : 0 à 40 °C;Température de rangement : -20 à 60 °C;Humidité de fonctionnement : 10 à 85 % RH
Dimensions de l'appareil (L x I x H)		538,8 x 199,9 x 406,4 mm (avec bras/base)538,8 x 39,3 x 318,7 mm (sans bras/base)
Dimensions de la boîte (L x I x H) 613 x 422 x 113 mm
Poids (net)		2,66 kg/unité (avec bras/base)2,28 kg/unité (sans bras/socle)
Spécifications de l'unité		Inclinaison : -5° à 20°
ConformitéR38755FCRoHSGSDOHRAMIDTMRRACCOLTARapSDoc图R38755RACCOLTARapSDoc图Les termes HDMI et HDMI High-Definition on Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

• Les spécifications sont susceptibles d'être modifiées sans préavis.
  ** Mesure d'une luminosité d'écran de 200 nits sans connexion audio/USB/lecteur de carte.

Si vous avez des questions concernant l'utilisation de I'ecran, rendez-vous sur :

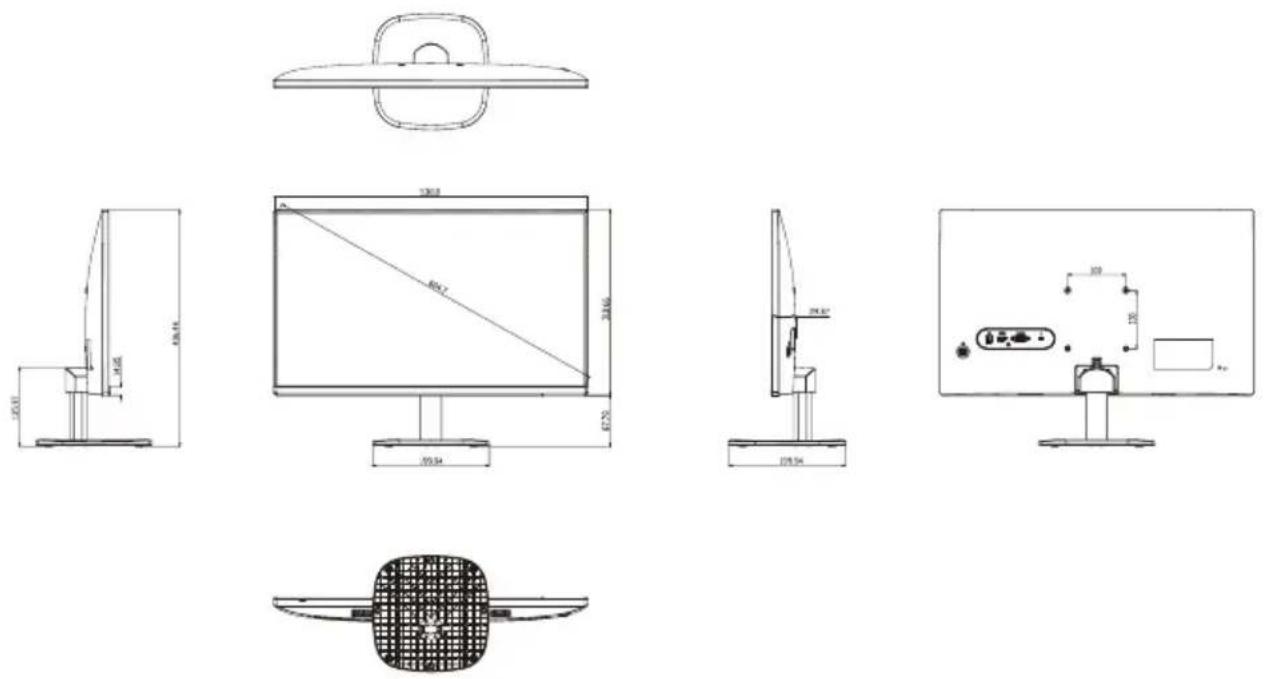

Dimensions externes du produit
