Caractéristiques techniques	Dimensions : 1200 x 1200 mm, Hauteur : 2100 mm, Matériaux : Bois de pin, Épaisseur des parois : 45 mm
Capacité	Jusqu'à 4 personnes
Puissance de chauffage	9 kW
Type de chauffage	Électrique
Température maximale	90°C
Utilisation	Idéal pour un usage domestique, relaxation et bien-être
Entretien	Nettoyage régulier des surfaces, vérification des éléments électriques
Sécurité	Équipé d'un thermostat de sécurité, matériaux ignifuges
Informations générales	Installation recommandée par un professionnel, garantie constructeur incluse

FOIRE AUX QUESTIONS - Variant S1212 HARVIA

Comment installer le sauna Harvia Variant S1212 ?

Pour installer le sauna Harvia Variant S1212, assurez-vous de suivre le manuel d'installation fourni. Vous devez préparer un espace plat et sec, puis assembler les panneaux en suivant les instructions étape par étape.

Quelle est la consommation électrique du sauna Harvia Variant S1212 ?

Le sauna Harvia Variant S1212 a une puissance de 6 kW. Assurez-vous que votre installation électrique peut supporter cette charge.

Comment régler la température du sauna ?

La température du sauna Harvia Variant S1212 peut être réglée à l'aide du thermostat situé à l'intérieur du sauna. Tournez le bouton pour augmenter ou diminuer la température selon vos préférences.

Quels types de bois sont utilisés pour le sauna Harvia Variant S1212 ?

Le sauna Harvia Variant S1212 est généralement fabriqué en bois de tremble ou en épicéa, qui sont des choix populaires pour leur résistance à la chaleur et leur durabilité.

Comment entretenir le sauna Harvia Variant S1212 ?

Pour entretenir votre sauna, nettoyez régulièrement les surfaces avec un chiffon humide et un nettoyant doux. Évitez les produits chimiques agressifs qui pourraient endommager le bois.

Y a-t-il des accessoires recommandés pour le sauna Harvia Variant S1212 ?

Oui, il est recommandé d'utiliser des seaux et des ladles en bois, des pierres de sauna et un hygromètre pour surveiller l'humidité et la température.

Quelle est la capacité d'accueil du sauna Harvia Variant S1212 ?

Le sauna Harvia Variant S1212 peut accueillir confortablement 2 à 4 personnes, selon la configuration et l'agencement des bancs.

Est-ce que le sauna Harvia Variant S1212 nécessite une ventilation ?

Oui, il est important d'assurer une bonne ventilation pour éviter l'accumulation d'humidité et de chaleur excessive. Consultez le manuel d'installation pour des recommandations spécifiques.

Quelle est la garantie offerte pour le sauna Harvia Variant S1212 ?

Le sauna Harvia Variant S1212 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez consulter les documents de garantie pour plus de détails.

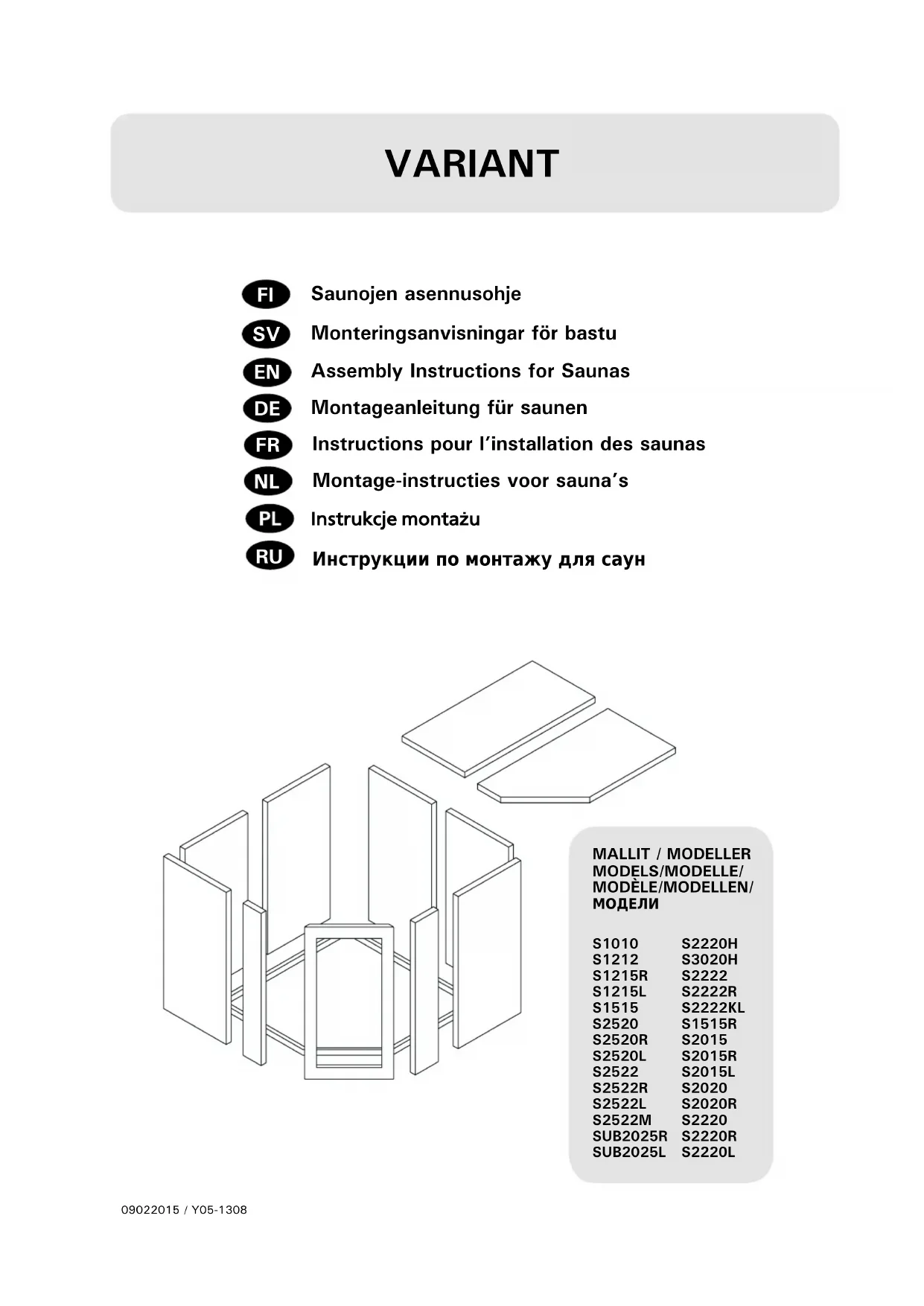

MODE D'EMPLOI Variant S1212 HARVIA

Avant de commencer l'installation, veuillez tire attentivement l'ensemble de ce document. La hauteur de tous les saunas Variant est de 2 030 mm (+ pieds régables de 20 à 40 mm). La hauteur de la pièce dans laquelle est installé le sauna doit être d'au moins 2 150 mm.

Vou aurez besoin des outils suivants:

• un marteau
  -uneperceuse
• un tournevis cruciforme ou un tournevis électrique (PZ2, PH2 et PZ3).
• une scie à dents fines
• un métre à ruban
  du papier de verre
• un niveau à bulle
  des forets (3,5 mm et 10 mm)
• un tabouret ou un escabeau
• un couteau (pour ouvrir les emballages et procéder à de petits ajustements)

Installation electrique

Elledoitetereconfieeaunélectricienqualified.

Remarques :

• Le bois est un matériel naturel qui, même s'il est stocké dans de bonnes conditions, peut se dilater, se contracter ou se déformer. C'est la raison pour laquelle on peut avoir besoin de forcer un peu le montage de certains éléments du sauna et, le cas échéant, d'utiliser un etau.
  Utilisez uniquement les vis et les clous fournis avec le kit.
• Percez toujours un avant-trou préalablement à l'introduction d'une vis. La plupart des trous ont déjà été percés en usine.
• Le local dans lequel le sauna sera assemblé doit être sec. Avant de commencer le travail de montage, il est essentiel de s'assurer qu'il est bien ventilé.
• Aucun produit ne doit être utilisé à l'intérieur du sauna.
  Utilisez du papier de verre pour arrondir les angles vifs.
• Si nécessaire, utilisez un mélange se scuire et de colle pour colmater les troux et les raccords.
• On peut utiliser un enduit protecteur spécial ou une laque adequate pour Traitser l'extérieur du sauna. Les surfaces ainsi traitées seront plus facies à nettoyer.

Scheme 1. Aération du sauna préfabriqué
Afbeeling 1. Ventilatie zelfbouwsauna

MONTAGE-INSTRUCTIES

Si vous utilisez un chauffage à vapeur, ou un dispositifquelconque produit de la vapeur, veuillez sauna complètement après usage, en le chauffant pendant 15 à 30 minutes sans production de vapeur, tout enlaissant ouverts la porte et l'orifice de ventilation.

Si le sauna est équipé d'un radiateur à qu'aucune vanne d'aération supplémentaire en (SOFT) n'a été commandée, il peut également être installé en haut d'une paroi ou dans le plafond d'un sauna entièrement monté.

Assemblage du socle

Assemblez les éléments du socle au moyen des vis 4,5 × 45 ~mm . Assurez-vous que le socle est en position horizontale (schema 2).

Assemblage des parois

L'assemblage des éléments des parois se fait en commençant par l'un des angles à 90^ . IMPORTANT! L'assemblage doit s'achever à l'un des autrescoins à angle droit. Le dernier élément doit être orienté vers l'ételle sorte que les rainures des panneaux extérieurs puisent s'encastrer. Utilisez les vis de 4,5 x 45 mm dans les avant-trous pour fixer les éléments. Pour les panneaux, utilisez les clous de 45 x 1,7 mm (schémas 2 et 5). S'il est impossible d'assembler le dernier coin à partir de l'extérieur du sauna, la rainure du dernier panneau doit être complètement enlevée (schéma 4).

Attention! Le panneau de la porte ne peut pas etre fixe à la fin du montage du sauna.

N'oubliez pas de vérifier du dessus que les raccords de lambris sont solides.

Waarschuwing

Installation des panneaux du plafond

Une fois que les parois ont ete assemblées, les panneaux du plafond peuvent etre mis en place.Dispo les abaissant sur la partie supérieure des parois. Assurez-vous que les languettes saillantes de la sour panneaux du plafond s'inserent parfaitement dans les rainures creuses dans la partie supérieure des parois.

À l'intérieur du sauna, fixez les panneaux du plafond sur les parois au moyen des moulures (28 × 28) et des vis (4,5 × 45 mm) (schéma 6).

Sciez les moulures du plafond à la bonne longueur.

Les lattes du plafond sont percées d'avant-trous pour les vis. N'oubliez pas de percer des trous de 3,5 mm pour les vis dans les lambris afin d'éviter qu'ils ne se fendent au moment de l'installation.

Les moulures du plafond doivent être visées tout d'abord sur les parois, de telles facon qu'il y ait un espace d'environ 5 mm entre le plafond et les moulures. En fixant les vis au

Dakpanelen monteren

plafond, on permettra à celui-ci de s'enforcer dans la bande d'étanchéité disposée sur la partie supérieure des parois.

Attention! Lors de l'assemblage d'un sauna du type S1010, les bans doivent être positionnés à l'intérieur du sauna en les faisant passer par dessus les parois avant l'installation du plafond; autrement il sera impossible de les tourner une fois qu'ils seront à l'intérieur.

La paroi contient des tubes d'installation électrique tout prêts pour les cables du poèle et du centre de contrôle. Leurs extrémités sont visibles en haut de l'élement. La paroi extérieure compte un panneau détachable le cable du centre de contrôle et un panneau similaire se trouve en bas de la paroi interieure pour le poèle (ché

Vis 3,2 x 45 + bouchon plastique Schroef 3,2 x 45 + plastic pluggen

ma 8.) Percez des trou s pour le cable dans le panneau detachable si nécessaire.

Pour le cable du système d'éclairage, un estre percé en diagonal dans le bord supérieur de la paroi (schéma 9) ou directement dans la paroi si le cable peut rester visible.

Des trous doivent eventuèlement être percés dans la paroi ou le plafond pour les câbles d'un thermostat autonome ou de haut-parleurs.

Assemblage des panneaux décoratifs

Avant d'assembler les panneaux décoratifs (15 x 90) (3) assurez-vous que tous les cables électriques de l'appareil

NL

*) Attention! Vérifie le projet de spécialsana.

de chauffage et de la lampe ont ete est installés et correctement branchés. Utilisez 4 vis de 4,5× 60mm pour fixer les lattes (2) sous les panneaux decoratifs avec un intervalle de 500 a 600~mm . Les lattes situées vers les bords doivent etre aussi presque possible de I'angle.

Sciez les panneaux décoratifs (3) à la bonne longueur et utilisez les vis de 3,2 × 45 ~mm pour les fixer.

Assemblage des bancs

Vissez les supports des banks (32 x 90) au moyen des vis de 6 x 70 mm. Voir le schéma 10.

Attention! Positionnez le banc inférieur sur les supports de banc avant de fixer le banc en forme de L et la travers de banc. Plus tard, vous pourriez manquer d'espace pour effectuer cette opération.

Informations supplémentaires

Fixez la soupape et la grille de ventilation au moyen des vis de 4,5 × 45 ~mm . Assemblez la poignée de la porte et la protection de l'appareil de chauffage comme indiquedans les documents joints.

Attention! Si vous poulez installer le chiffage mural devant la fenêtre, installez tout d'abord le support de bois fourni, et fixez l'appareil de chiffage sur son support.

Attention! Si la porte ne s'ajuste pas exactement dans son cadre, du cote de la serrure, c'est probablement que le socle s'est déplaced pendant le montage. Vous pouvez remedier à cette situation en déplaçant avec précautions le socle (toute la paroi) sur le sol, dans la direction qui convient.

Votre sauna est équipé d'un éclairage. L'installation de l'éclairage du sauna est préféable mais pas obligée, puisque la porte en verre laisse pénétrer la lumière dans la cabine.

Une fois l'éclairage installé, suivez les instructions ci-dessous:

L'éclairage doit être intégré au circuit d'éclairage de la maison et connecté à un interrupteur distinct. L'interrupteur doit être situé à l'extérieur de la salle de sauna et installé conformément aux normes de câblage IEE.
Tension d'alimentation: 230/240 V monophasée
- Ampoule : type E14, puissance recommende de 25-40 W, 40 W max. (L'ampoule n'est pas incluse.)
- Type de cable d'alimentation: 2 × 1.5 mm^2 , résistance min. à la chaleur de 170^

Il est nécessaire de percer un trou dans la laparoi ziem bois pour y faire passer le cable d'alimentation aangbracht: illustrations suivantes montrent comment la connexion electrique doit etre effectuee :
