turnus 501 A - Commutateur Grässlin - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil turnus 501 A Grässlin au format PDF.
| Type de produit | Commutateur crépusculaire analogique |
| Tension de service | 230 V AC, +10% / -15% |
| Fréquence | 50-60 Hz |
| Consommation propre | 0,3 W |
| Plage de réglage de luminosité | 2 - 2000 lx |
| Temporisation à l'enclenchement | Environ 20 secondes |
| Temporisation au déclenchement | Environ 80 secondes |
| Contact de commutation | Micro-contact |
| Pouvoir de coupure | 16 A, 250 V~, cos φ=1 |
| Charge maximale lampe à incandescence | 2600 W |
| Charge maximale lampe halogène | 2000 W |
| Charge maximale tubes fluorescents (ballast conventionnel) | 2300 VA |
| Charge maximale tubes fluorescents (ballast électronique) | 650 VA |
| Charge maximale lampes LED (>2 W) | 350 W |
| Température de service (interrupteur) | -30 °C à +55 °C |
| Température de service (capteur) | -40 °C à +70 °C |
| Indice de protection (interrupteur) | IP20 |
| Indice de protection (capteur mural) | IP55 |
| Indice de protection (capteur encastré) | IP66 (façade), IP40 (arrière) |
| Montage | Sur rail DIN ou mural (avec kit) |
| Classe de protection | II |
FOIRE AUX QUESTIONS - turnus 501 A Grässlin
Questions des utilisateurs sur turnus 501 A Grässlin
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice turnus 501 A - Grässlin et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil turnus 501 A de la marque Grässlin.

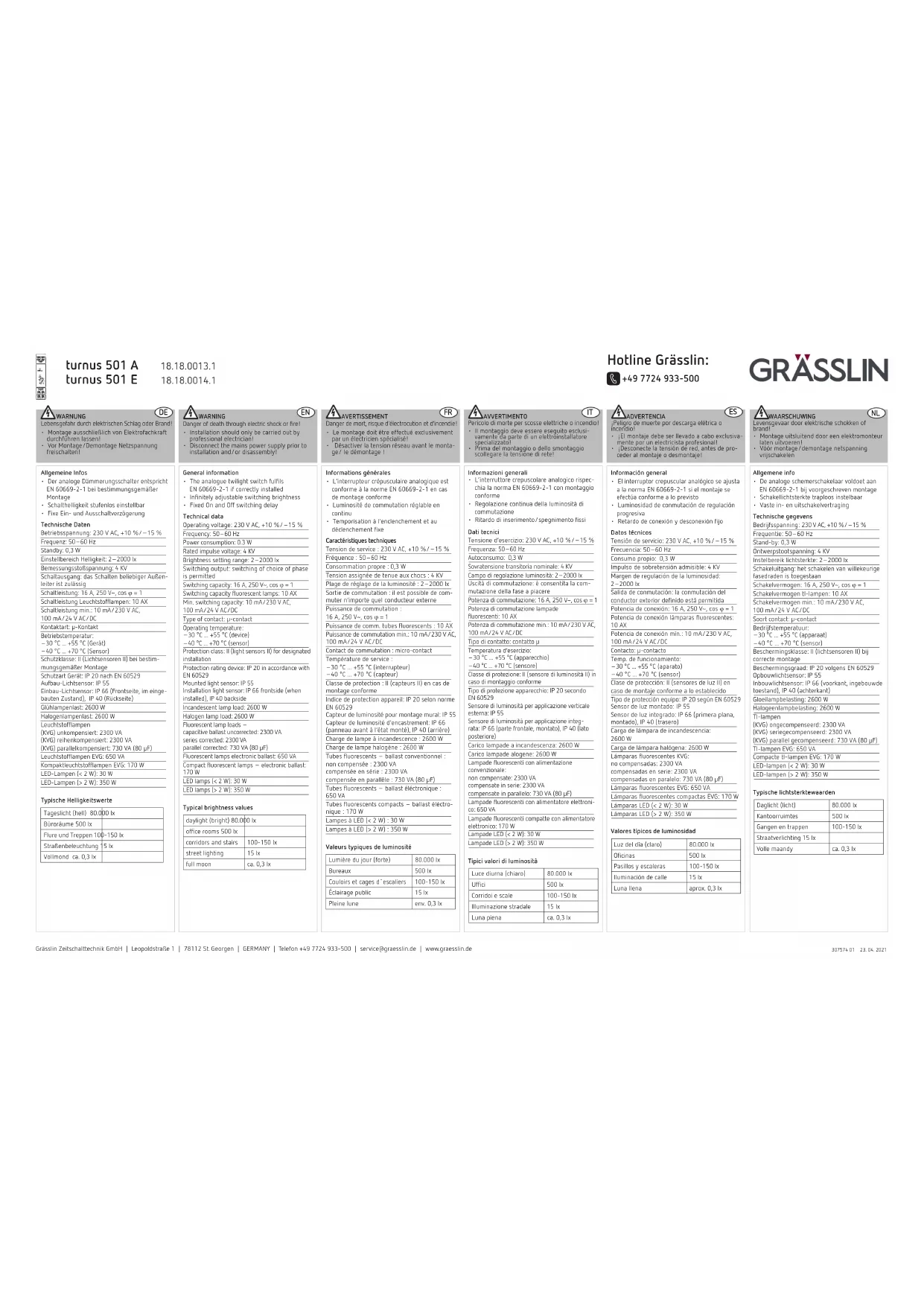

MODE D'EMPLOI turnus 501 A Grässlin
Danger of mort, risque d'élecrocité et d'incidence de l'air brûlée, risque exclusivement par unElectricien spécialiste
- Déactiver la tension réseau avant le montage/le démontage!
A VARTERMENTO
L'interrupteur crepusculaire analogue est
conformé à la norme EN 60669-2-1 en cas de montagne conformé
Luminosité de commutation réquilable en
continu
Temporisation à l'enclementchément et au
declenchement hxe
Characteristiques techniques
Tension de service : 230 V AC, +10 %/−15 %
Frequence:50-60Hz
Consummation propre : 0,3 W
Tension assignée de tenue aux chocs : 4 KV
Plage de reglage de la luminosite : 2 - 2000 lx
Sortie de commutation: il est possible de comptes ou imposte quels conducteurs autoris.
Inlnter inlporte quen conctodcr extemr Puiscane de computation:
Pausse de commutator 16A.250Vc- = 1
10A,250V-4003=1Puisstance de comm. tubes fluorescentes - 10 AX
Puisance de commutation min.: 10 mA/230 V AC
100 mA/24 V AC/DC
Contact de commutation : micro-contact
Température de service
-30 °C ... +55 °C (interrupteur)
-40°C ...+70°C (capteur)
Classe de protection : II (capteurs II) en cas deportes conform
monate conformer
Indice de protection apparent. IP 20 Selon homne EN 60529
Capteur de luminosité pour montage mural: IP 55
Capteur de luminosité d'encastrement: IP 66
(panneau avant a'etat monte),IP 40 (arriere)
Charge de lampe a incandescence : 2600 WCharges de lampe halopone : 2600 W
charge de lambre halogene . 2000 WTubes fluoroscopes - ballast copolyt
Tubes fluorescents - baind conventionner .see composition : 2300 VA
non compensée - 2300 VAcompensée en série : 2300
compensée en parallele : 730 VA (80 μF)
Tubes fluorescent - ballast électronique
650VA
Tubes fluorescent compacts - ballast electrolyte
nique:170W
Lampes à LED (< 2 W): 30 W
Lampes à LED (>2 W): 350 W
Valeurs typiques de luminosité
| Lumière du jour (forte) | 80.000 lx |
| Bureauux | 500 lx |
| Couloirs et cages d'escaliers | 100-150 lx |
| Éclairage public | 15 lx |
| Pleine lune | env. 0,3 lx |
Potencia de connexion: 16 A, 250 V-, cos φ = 1
Datanca de la potencia linke en octobre
Utilisation conforme à l'usage prévu
L'interrupte crepusculaire est utilisé pour la commande d'éclairage public, d'escalation et de l'action de l'airborne.
Utilisation dans les locaux fermes et secs seulement (interrupteur); le capteur de lumière, qui est général.
Montage sur un cab DIN ou montage mural (avec set de montage)
0 Montage
L'horloge calculable est montré sur rails DIN.
Couperia tension
Aurisierer l'appellée avec un disjacentiel differentiel de type B ou C (EN 60899-1) de la société.
Raccordement
Respecte le schema de raccordement.
Raccordement/Montage capteur de
luminosité
Inspecte la longueur du cable de raccordement: maxi. 50m
10. Coder le capteur de luminaire extrusifement avec un cable homologue pour la surveillance du camber.
Le déver de faire circier l'objet d'accordement parallelement à des câbles vehiclutés et les autres.
d'solisation electrolyte entre le secteur et le capdTur de lumiere!
Capteur pour montage en saillie 0.5 - 2.5mm^3 ,denüder les fils sur 9mm .
Capteur de luminosité d'encastrement 0,25-1.5 mm², isoler le cable sur 8 mm (max.9 mm).
As du raccordement au secteur, verifier
que I'ordre de connexion L et N est correct!
Première mise en service Sécélationner la plage souhaïée (2-2000 x) sur le potentométrie ① à l'aide d'un tournevis. La L3 rouge ⑦ brille lorsque la luminosité ambiente est inférieure (plus basse) que la luminosité réelle. La L3 verte ⑨ s'allume lorsque le reliais est ACTIVÉ. ① L'aggreeil est équipé d'une temporisation intégrée (l'activation environ 20 secondes et la déactivation d'environ 80 secondes), afin dévrier des déchéances internisty provoqués par des éclairs ou des phares de volutes et.
