HDR-PJ650 V - Caméscope SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope numérique avec projecteur intégré
Résolution vidéo	1920 x 1080 pixels (Full HD)
Capteur	CMOS Exmor R
Zoom optique	30x
Stabilisation d'image	Stabilisation d'image optique SteadyShot
Écran	Écran LCD de 3 pouces (7,5 cm) avec angle variable
Alimentation électrique	Batterie lithium-ion NP-FV70
Durée de vie de la batterie	Environ 2 heures en enregistrement continu
Dimensions approximatives	Approx. 128 x 72 x 64 mm
Poids	Environ 500 g (avec batterie)
Formats d'enregistrement	AVCHD, MP4
Connectivité	HDMI, USB 2.0, Wi-Fi intégré
Fonctions principales	Enregistrement vidéo, prise de photos, projection vidéo
Entretien et nettoyage	Utiliser un chiffon doux pour nettoyer l'objectif et le boîtier
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Sony
Sécurité	Ne pas exposer à l'eau, éviter les températures extrêmes
Informations générales	Idéal pour les utilisateurs souhaitant capturer des vidéos de haute qualité avec des fonctionnalités avancées

FOIRE AUX QUESTIONS - HDR-PJ650 V SONY

Comment allumer la caméra SONY HDR-PJ650 V ?

Pour allumer la caméra, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Assurez-vous que la batterie est chargée.

Comment transférer des vidéos sur un ordinateur ?

Connectez la caméra à votre ordinateur à l'aide du câble USB fourni. Votre ordinateur devrait reconnaître la caméra comme un périphérique de stockage, vous permettant de copier vos vidéos.

Pourquoi la caméra ne s'allume pas ?

Vérifiez si la batterie est correctement installée et complètement chargée. Si le problème persiste, essayez de réinitialiser la caméra.

Comment enregistrer une vidéo ?

Pour enregistrer une vidéo, appuyez sur le bouton d'enregistrement (souvent marqué d'un point rouge) pendant que vous visualisez l'écran de prise de vue.

Comment supprimer des vidéos de la caméra ?

Accédez au mode de lecture, sélectionnez la vidéo que vous souhaitez supprimer, puis appuyez sur le bouton 'Option' et choisissez 'Supprimer'.

La qualité de l'image est-elle insatisfaisante, que faire ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas de filtre ou d'accessoire qui pourrait altérer la qualité. Vérifiez également les réglages de résolution dans le menu.

Comment utiliser le projecteur intégré ?

Pour utiliser le projecteur, allumez la caméra, puis appuyez sur le bouton du projecteur. Assurez-vous qu'il y a une surface plane pour projeter l'image.

Comment activer le mode Wi-Fi ?

Accédez au menu des paramètres, sélectionnez 'Wi-Fi', puis activez la fonction. Suivez les instructions à l'écran pour connecter la caméra à un réseau Wi-Fi.

Que faire si la caméra surchauffe ?

Éteignez immédiatement la caméra et laissez-la refroidir. Évitez de l'utiliser dans des environnements très chauds ou en plein soleil pendant de longues périodes.

Comment régler la mise au point manuellement ?

Passez en mode manuel en utilisant le sélecteur de mode, puis utilisez la bague de mise au point sur l'objectif pour ajuster la mise au point selon vos besoins.

MODE D'EMPLOI HDR-PJ650 V SONY

Digital HD Video Camera Recorder

Ανατρέξτε επίσης και στο:

Przydać się mogą również informacje na stronie:

Další informace naleznete rovněž na webu:

Lásd még:

http://www.sony.net/SonyInfo/Support/

Oδηγός Xρήσης	GR
Instrukcja obsługi	PL
Návod k použití	CZ
A kamera használati útmutatója	HU

Πρόσθετες πληροφορίες και απαντήσεις σε συχνές ερωτήσεις που αφορούν το προϊόν αυτό μπορείτε να βρείτε στο τμήμα υποστήριξης πελατών στην ιστοσελίδα μας.

Dodatkowe informacje o tym produkcie i odpowiedzi na najczęściej zadawane pytania są na naszej internetowej stronie Obsługi Klienta.

Další informace o produktu a odpovědi na často kladené dotazy naleznete na našich internetových stránkách zákaznické podpory.

E termékkel kapcsolatos további információk és válaszok a gyakran feltett kérdésekre a Vevőszolgálat honlapján találhatók.

http://www.sony.net/

Διαβάστε πρώτα αυτό

Πριν θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτό το εγχειρίδιο και φυλάξτε το για μελλοντική αναφορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποτρέψετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας,

1) μην εκθέτετε τη συσκευή σε βροχή ή υγρασία.
2) μην τοποθετείτε αντικείμενα γεμάτα υγρό, όπως ανθοδοχεία, επάνω στη συσκευή.

Μην εκθέτετε τις μπαταρίες σε υπερβολική ζέστη όπως ήλιο, φωτιά ή παρόμοια στοιχεία.

ΠΡΟΣΟΧΗ

Μπαταρία

Αν η μπαταρία υποστεί κακή μεταχείριση, μπορεί να εκραγεί, να προκαλέσει φωτιά ή ακόμα και χημικά εγκαύματα. Λάβετε τις ακόλουθες προφυλάξεις.

• Μην την αποσυναρμολογείτε.
• Μην σπάσετε και μην πετάξετε με δύναμη τη μπαταρία, μην τη χτυπήσετε με σφυρί, μην τη ρίξετε κάτω και μην την πατήσετε.
• Μην την βραχυκυκλώνετε και μην αφήνετε μεταλλικά αντικείμενα να έρχονται σε επαφή με τα τερματικά της μπαταρίας.
• Μην εκθέτετε την μπαταρία σε υψηλές θερμοκρασίες άνω των 60°C, για παράδειγμα, εκτεθειμένη άμεσα στο φως του ήλιου, ή μέσα σε αυτοκίνητο σταθμευμένο κάτω από τον ήλιο.
• Μην καίτε την μπαταρία, ούτε να την πετάτε στη φωτιά.
• Μην χρησιμοποιείτε μπαταρίες που έχουν καταστραφεί ή παρουσιάζουν διαρροή λιθίου.

• Να φορτίζετε την μπαταρία μόνο με ένα γνήσιο φορτιστή μπαταριών Sony ή μια συσκευή που μπορεί να φορτίζει την μπαταρία.

• Κρατάτε την μπαταρία μακριά από τα μικρά παιδιά.
  • Διατηρείτε την μπαταρία στεγνή.

• Αντικαταστήστε μόνο με ίδιο ή αντίστοιχο τύπο που συνιστάται από τη Sony.
• Απορρίψτε τις μπαταρίες άμεσα, όπως περιγράφεται στις οδηγίες.

Αντικαταστήστε την μπαταρία με άλλη μπαταρία του ίδιου τύπου. Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Μετασχηματιστής εναλλασσόμενου ρεύματος

Μη χρησιμοποιείτε το τροφοδοτικό, ενώ είναι τοποθετημένο σε στενό χώρο, όπως ανάμεσα σε ένα τοίχο και έπιπλο.

Συνδέετε το τροφοδοτικό στην πλησιέστερη πρίζα τοίχου, όταν το χρησιμοποιείτε. Σε περίπτωση δυσλειτουργίας κατά τη χρήση της κάμερας, αποσυνδέστε το τροφοδοτικό από την πρίζα τοίχου αμέσως.

Ακόμη και αν η κάμερα είναι απενεργοποιημένη, εξακολουθεί να τροφοδοτείται με ρεύμα από το δίκτυο όσο είναι συνδεδεμένη με το τροφοδοτικό που με τη σειρά του είναι στην πρίζα.

Σημείωση για το ηλεκτρικό καλώδιο

Το ηλεκτρικό καλώδιο είναι σχεδιασμένο ειδικά για χρήση με αυτή τη βιντεοκάμερα μόνο και δεν θα πρέπει να χρησιμοποιείται με άλλο ηλεκτρικό εξοπλισμό.

ΓΙΑ ΠΕΛΑΤΕΣ ΣΤΗΝ ΕΥΡΩΠΗ

Σημείωση για τους πελάτες στις χώρες που ισχύουν οι οδηγίες της Ε.Ε.

Αυτό το προϊόν έχει κατασκευαστεί από ή για λογαριασμό της Sony Corporation, 1-7-1 Konan Minato-ku Tókuo, 108-0075 Iαπωνία. Ερωτήσεις σχετικά με την συμμόρφωση του προϊόντος ως προς τη νομοθεσία της Ευρωπαϊκής Ένωσης θα πρέπει να απευθύνονται στον εξουσιοδοτημένο εκπρόσωπο Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Γερμανία. Για οποιοδήποτε θέμα υποστήριξης ή εγγύησης του προϊόντος, παρακαλώ ανατρέξατε στις διευθύνσεις που παρέχονται στα ειδικά έγγραφα υποστήριξης ή εγγύησης.

Το προϊόν αυτό έχει ελεγχθεί και έχει βρεθεί ότι συμμορφώνεται με τα όρια που καθορίζονται από τον κανονισμό περί ηλεκτρομαγνητικής συμβατότητας για χρήση καλωδίων σύνδεσης μήκους μικρότερου από 3 μέτρα (9,8 πόδια).

Προσοχή

Τα ηλεκτρομαγνητικά πεδία στις συγκεκριμένες συχνότητες ενδέχεται να επηρεάσουν την εικόνα και τον ήχο της μονάδας.

Σημείωση

Σε περίπτωση που διακοπεί η διαδικασία μεταφοράς δεδομένων (αποτυχία) λόγω στατικού ηλεκτρισμού ή ηλεκτρομαγνητισμού, επανεκκινήστε την εφαρμογή ή αποσυνδέστε και επανασυνδέστε το καλώδιο επικοινωνίας (καλώδιο USB κ.λπ.).

Απορριψη παλαιών ηλεκτρικών & ηλεκτρονικών συσκευών (Ισχύει στην Ευρωπαϊκή Ένωση και άλλες Ευρωπαϊκές χώρες με ξεχωριστά συστήματα αποκομιδής)

GR

Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία του υποδεικνύει ότι το προϊόν αυτό δεν θα πρέπει να απορρίπτεται μαζί με τα συνηθισμένα οικιακά απορρίμματα. Αντίθετα θα πρέπει να παραδίδεται στο κατάλληλο σημείο αποκομιδής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών συσκευών. Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, βοηθάτε στο να αποτραπούν όποιες αρνητικές επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον που θα προέκυπταν από την μη κατάλλληλη διαχείριση των αποβλήτων αυτού του προϊόντος. Η ανακύκλωση των υλικών βοηθά στην εξοικονόμηση των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις δημοτικές αρχές της περιοχής σας, με την υπηρεσία διάθεσης των οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

Εναλλακτική διαχείριση φορητών ηλεκτρικών στηλών και συσσωρευτών (Ισχύει στην Ευρωπαϊκή Ένωση και άλλες Ευρωπαϊκές χώρες με ξεχωριστά συστήματα συλλογής)

Το σύμβολο αυτό επάνω στη μπαταρία ή στη συσκευασία δείχνει ότι η μπαταρία που παρέχεται με αυτό το προϊόν δεν πρέπει να αντιμετωπίζεται όπως τα οικιακά απορρίμματα. Σε ορισμένες μπαταρίες το σύμβολο αυτό μπορεί να χρησιμοποιηθεί σε συνδυασμό με ένα χημικό σύμβολο. Τα χημικά σύμβολα για τον υδράργυρο (Hg) ή τον μόλυβδο (Pb) προστίθενται

αν η μπαταρία περιέχει περισσότερο από 0,0005% υδραργύρου ή 0,004% μολύβδου. Με το να βεβαιωθείτε ότι οι συγκεκριμένες μπαταρίες συλλέχτηκαν σωστά, βοηθάτε στην πρόληψη πιθανών αρνητικών επιπτώσεων στο περιβάλλον και την υγεία. Η ανακύκλωση των υλικών θα βοηθήσει στην εξοικονόμηση φυσικών πόρων. Στην περίπτωση προϊόντων που για λόγους ασφαλείας, επιδόσεων, η ακεραιότητας δεδομένων απαιτούν τη μόνιμη σύνδεση με μια ενσωματωμένη μπαταρία, αυτή η μπαταρία θα πρέπει να αντικαθίσταται μόνο από εξουσιοδοτημένο τεχνικό προσωπικό.

Για να εξασφαλίσετε την σωστή μεταχείριση της μπαταρίας, παραδώστε το προϊόν στο τέλος της διάρκειας ζωής του στο κατάλληλο σημείο συλλογής ηλεκτρικού και ηλεκτρονικού εξοπλισμού για ανακύκλωση. Στην περίπτωση όλων των άλλων μπαταριών, παρακαλούμε δείτε το τμήμα που περιγράφει πώς να αφαιρέσετε με ασφάλεια τη μπαταρία από το προϊόν. Παραδώστε την μπαταρία στο κατάλληλο σημείο συλλογής των χρησιμοποιημένων μπαταριών για ανακύκλωση.

Πια περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος ή της μπαταρίας, παρακαλούμε επικοινωνήστε με τον αρμόδιο φορέα ανακύκλωσης ή το κατάστημα όπου αγοράσατε το προϊόν.

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Σχετικά με τη ρύθμιση γλώσσας

• Οι ενδείξεις οθόνης που εμφανίζονται σε κάθε τοπική γλώσσα χρησιμοποιούνται για την επεξήγηση των διαδικασιών λειτουργίας. Εάν χρειάζεται, αλλάξτε τη γλώσσα της οθόνης πριν χρησιμοποιήσετε τη βιντεοκάμερα.
  Επιλέξτε → [MENU] → [Ρυθμίσεις] →
  [Γενικές ρυθμίσεις] → [Language Setting] → τη γλώσσα που επιθυμείτε.

Σχετικά με την εγγραφή

• Πριν ξεκινήσετε την εγγραφή, ελέγξτε τη λειτουργία εγγραφής για να βεβαιωθείτε ότι επιτυγχάνεται εγγραφή εικόνας και ήχου χωρίς προβλήματα.
- Δεν παρέχεται αποζημίωση για το περιεχόμενο εγγραφών, ακόμη και εάν η εγγραφή ή η αναπαραγωγή δεν είναι δυνατή λόγω δυσλειτουργίας της βιντεοκάμερας, του μέσου εγγραφής, κτλ.
• Τα χρωματικά συστήματα τηλεοράσεων διαφέρουν ανάλογα με τη χώρα/περιοχή. Για να αναπαράγετε τις εγγραφές σε τηλεόραση, χρειάζεστε τηλεόραση που να υποστηρίζει τη μορφή σήματος της βιντεοκάμερας. Για λεπτομέρειες σχετικά με τη μορφή σήματος, ανατρέξτε στην ενότητα "Χρήση αυτού του εγχειριδίου" (σελ. 7).

• Τα πνευματικά δικαιώματα τηλεοπτικών προγραμμάτων, ταινιών, βιντεοκασετών και άλλου υλικού ενδέχεται να είναι νομικά κατοχυρωμένα. Η μη εξουσιοδοτημένη εγγραφή τέτοιου υλικού ενδέχεται να είναι αντίθετη με τους νόμους περί πνευματικών δικαιωμάτων.

Σημειώσεις για τη χρήση

- Mην κάνετε οποιοδήποτε από τα εξής. Εάν συμβεί κάτι από αυτά, το μέσο εγγραφής μπορεί να υποστεί βλάβη, να είναι αδύνατη η αναπαραγωγή των εγγγραμμένων εικόνων ή οι εγγγεγραμμένες εικόνες μπορεί να χαθούν ή να παρουσιαστούν άλλες δυσλειτουργίες.

– εξαγωγή της κάρτας μνήμης όταν η λυχνία πρόσβασης (σελ. 17) είναι αναμμένη ή αναβοσβήνει

– αφαίρεση της μπαταρίας ή του μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) από τη βιντεοκάμερα, ή πρόκληση μηχανικών κραδασμών ή δονήσεων στη βιντεοκάμερα όταν η λυχνία POWER/CHG (φόρτιση) (σελ. 14) είναι αναμμένη ή αναβοσβήνει πράσινη ή η λυχνία πρόσβασης (σελ. 17) είναι αναμμένη ή αναβοσβήνει

- Όταν η βιντεοκάμερα είναι συνδεδεμένη σε άλλες συσκευές μέσω σύνδεσης USB και η ισχύς της βιντεοκάμερας είναι ενεργοποιημένη, μην κλείσετε τον πίνακα LCD. Μπορεί να χαθούν τα δεδομένα εικόνας που έχουν εγγραφεί.

- Χρησιμοποιήστε τη βιντεοκάμερα σύμφωνα με τους τοπικούς κανονισμούς.

Πίνακας LCD

• Η οθόνη LCD κατασκευάζεται με τη χρήση τεχνολογίας εξαιρετικά υψηλής ακριβείας, ώστε πάνω από το 99,99 % των pixel να είναι λειτουργικά διαθέσιμα για αποτελεσματική χρήση. Ωστόσο, ενδέχεται να εμφανιστούν μερικές μόνιμες μικροσκοπικές μαύρες κουκκίδες ή/και φωτεινές κουκκίδες (λευκού, κόκκινου, μπλε ή πράσινου χρώματος) στην οθόνη LCD. Οι κουκκίδες αυτές είναι φυσιολογικές, οφείλονται στη διαδικασία κατασκευής και δεν επηρεάζουν με οποιονδήποτε τρόπο την εγγραφή.

Simple line drawing of a device with two circular components on its screen (no text or symbols)

Μαύρες κουκκίδες
Κουκκίδες λευκού, κόκκινου, μπλε ή πράσινου χρώματος

Σχετικά με αυτό το εγχειρίδιο, εικόνες και ενδείξεις οθόνης

• Οι εικόνες που χρησιμοποιούνται ως παραδείγματα σε αυτό το εγχεφίδιο έχουν ληφθεί με ψηφιακή φωτογραφική μηχανή και συνεπώς πμορεί να εμφανίζονται διαφορετικές από τις εικόνες και τις ενδείξεις οθόνης που εμφανίζονται στη βιντεοκάμερα. Επίσης, οι εικόνες στη βιντεοκάμερά σας και η ένδείξη οθόνης είναι υπερβολικές ή απλοποιημένες για σκοπούς κατανόψησ.
• Ο σχεδιασμός και οι προδιαγραφές της βιντεοκάμερας και των εξαρτημάτων υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
• Σε αυτό το εγχειρίδιο, η εσωτερική μνήμη (μοντέλα με εσωτερική μνήμη) της βιντεοκάμερας και η κάρτα μνήμης καλούνται "μέσα εγγραφής".
• Στο παρόν εγχειρίδιο, ο δίσκος DVD που έχει εγγραφεί με ποιότητα εικόνας υψηλής ευκρίνειας (HD) καλείται δίσκος εγγραφής AVCHD.
  • Τα σχέδια και οι εικόνες που χρησιμοποιούνται στο παρόν εγχειρίδιο βασίζονται στο HDR-PJ230E εκτός εάν καθορίζεται διαφορετικά.

Περισσότερα για τη βιντεοκάμερα (Οδηγός χρήσης του "Handycam")

Οδηγός χρήσης του "Handycam" είναι ένα ηλεκτρονικό εγχειρίδιο. Ανατρέξτε σε αυτόν για αναλυτικές οδηγίες σχετικά με τις πολλές λειτουργίες της βιντεοκάμερας.

Two digital screenshots showing a laptop and a webpage with embedded images, likely for content or app download.

1 Αποκτήστε πρόσβαση στη σελίδα υποστήριξης της Sony.

http://www.sony.net/SonyInfo/Support/

2 Επιλέξτε τη χώρα ή την περιοχή.

3 Αναζητήστε το όνομα μοντέλου της βιντεοκάμεράς σας εντός της σελίδας υποστήριξης.

- Ελέγξτε το όνομα μοντέλου στο κάτω μέρος της βιντεοκάμεράς σας.

Επιλογή στοιχείων στην οθόνη LCD

Μετακινήστε τον πολλαπλό επιλογέα προς τα ▼/▲/◄/► για να επιλέξετε το στοιχείο που θέλετε και στη συνέχεια πιέστε το κέντρο του επιλογέα για να ολοκληρώσετε την επιλογή.

Diagram showing a camera module with directional arrows and a close-up of its screen (no text or symbols present)

Στοιχεία που παρέχονται

Οι αριθμοί σε ( ) υποδεικνύουν την παρεχόμενη ποσότητα.

□ Βιντεοκάμερα (1)

□ Καλώδιο HDMI (1)

□ Καλώδιο σύνδεσης USB (1)

• Το καλώδιο σύνδεσης USB είναι σχεδιασμένο για χρήση μόνο με αυτή τη βιντεοκάμερα. Χρησιμοποιήστε αυτό το καλώδιο όταν το ενσωματωμένο καλώδιο USB της βιντεοκάμερας είναι πολύ κοντό για σύνδεση.

Line drawing of a mechanical device with a spring and connecting rod (no text or symbols)

□ Επαναφορτιζόμενη μπαταρία NP-FV30 (1)

□ "Οδηγός χρήσης" (Το παρόν εγχειρίδιο) (1)

Móvo για τα HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

□ Μετασχηματιστής εναλλασσόμενου ρεύματος (1)

□ Καλώδιο τροφοδοσίας (1)

Σημειώσεις

- Μπορείτε να πραγματοποιήσετε λήψη του λογισμικού "PlayMemories Home" και του "PlayMemories Home Help Guide" από την τοποθεσία Web της Sony (σελ. 28).

Χρήση αυτού του εγχειριδίου

Σε αυτό το εγχειρίδιο, οι διαφορές στις προδιαγραφές για κάθε μοντέλο περιγράφονται μαζί. Εάν βρείτε την περιγραφή "Μοντέλα με..." όπως παρακάτω, επιβεβαιώστε σε αυτό το κεφάλαιο εάν ισχύει η περιγραφή για τη βιντεοκάμερά σας.

• (Μοντέλα με προβολέα)
• (Μοντέλα με χρωματικό σύστημα NTSC)

Επιβεβαίωση του ονόματος μοντέλου της βιντεοκάμερας

Δείτε στο κάτω μέρος της βιντεοκάμερας.

'Ονομα μοντέλου (HDR-xxx)

Line drawing of a mechanical device with a circular highlight (no text or symbols)

Διαφορές στις λειτουργίες

'Ονομα μοντέλου	Μέσα εγγραφής		Μορφή σήματος	Σύνδεση USB	SteadyShot
	Εσωτερική μνήμη + Κάρτα μνήμης	Κάρτα μνήμης
HDR-CX220	—	√	NTSC	Είσοδος/ 'Εξοδος	Ηλεκτρονικό
HDR-CX220E/ PJ220E	—	√	PAL	Μόνο έξοδος	Ηλεκτρονικό
HDR-CX230/ PJ230	√	—	NTSC	Είσοδος/ 'Εξοδος	Ηλεκτρονικό
HDR-CX230E/ PJ230E	√	—	PAL	Μόνο έξοδος	Ηλεκτρονικό
HDR-CX280	—	√	NTSC	Είσοδος/ 'Εξοδος	Οπτικό
HDR-CX280E	—	√	PAL	Μόνο έξοδος	Οπτικό
HDR-CX290	√	—	NTSC	Είσοδος/ 'Εξοδος	Οπτικό
HDR-CX290E	√	—	PAL	Μόνο έξοδος	Οπτικό

Διαφορές στον εξοπλισμό

Οι εικόνες που χρησιμοποιούνται στο παρόν εγχειρίδιο βασίζονται στο HDR-PJ230E.

Όνομα μοντέλου	Προβολέας
HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E	—
HDR-PJ220E/PJ230/PJ230E	√

Διαφορές στα παρεχόμενα στοιχεία

Όνομα μοντέλου	Μετασχηματιστής εναλλασσόμενου ρεύματος	Καλώδιο τροφοδοσίας
HDR-CX220/CX220E/CX230/CX230E	—	—
HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E	√	√

Σημειώσεις

- Για τα ακόλουθα στοιχεία, οι περιγραφές περιλαμβάνουν το όνομα μοντέλου.

• Κανονισμός ασφάλειας (σελ. 2)
  – Εξαρτήματα και χειριστήρια (σελ. 11)
• Λίστες μενού (σελ. 35)
• Προδιαγραφές (σελ. 46)

Πίνακας περιεχομένων

Διαβάστε πρώτα αυτό....2

Περισσότερα για τη βιντεοκάμερα (Οδηγός χρήσης του "Handycam")...... 6

Επιλογή στοιχείων στην οθόνη LCD....6

Στοιχεία που παρέχονται 6

Χρήση αυτού του εγχειριδίου 7

Διαφορές στις λειτουργίες 7

Διαφορές στον εξοπλισμό 8

Διαφορές στα παρεχόμενα στοιχεία 8

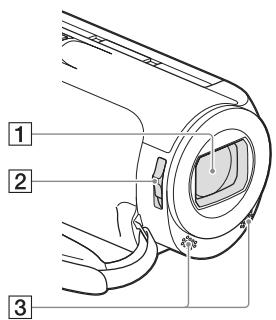

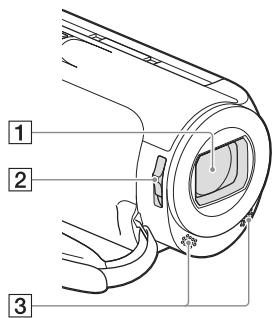

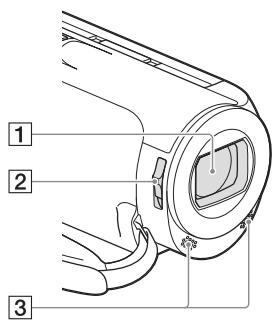

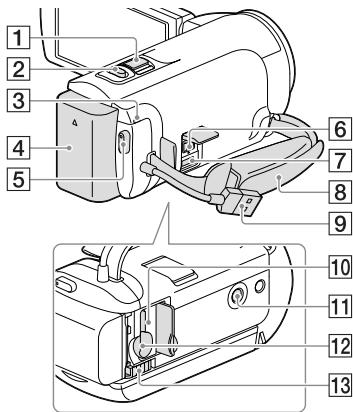

Εξαρτήματα και χειριστήρια 11

'Evapξη

Φόρτιση της μπαταρίας.... 13

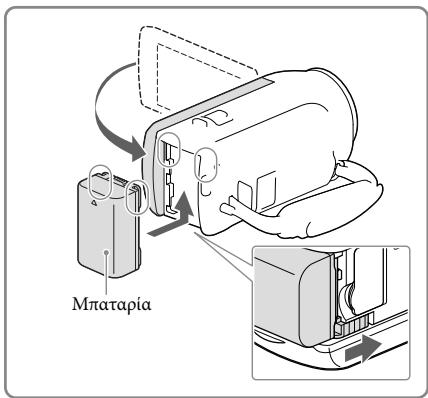

Τοποθέτηση/Αφαίρεση της μπαταρίας.... 13

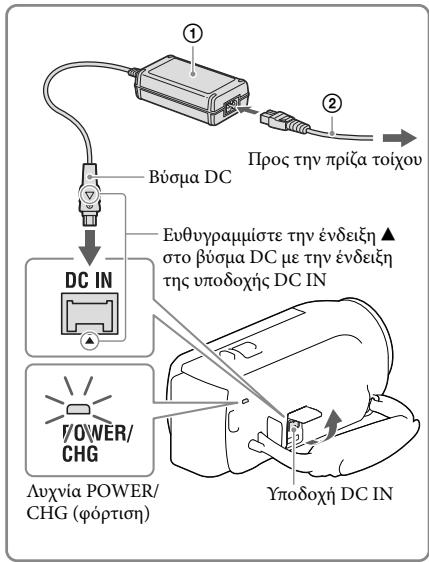

Φόρτιση της μπαταρίας με χρήση μετασχηματιστή εναλλασσόμενου ρεύματος (Μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) ...... 14

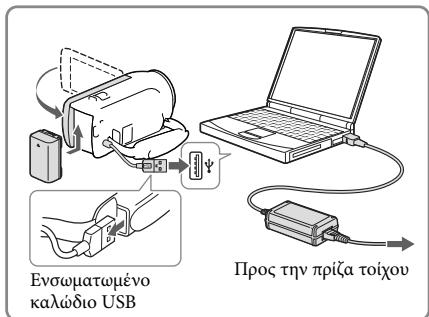

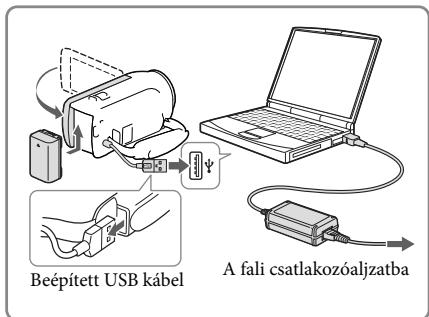

Φόρτιση της μπαταρίας χρησιμοποιώντας τον υπολογιστή σας.... 14

Ρύθμιση 16

Προετοιμασία της βιντεοκάμερας.... 16

Αλλαγή του μέσου εγγραφής (Μοντέλα με εσωτερική μνήμη) 16

Εισαγωγή κάρτας μνήμης 17

Εγγραφή/Αναπαραγωγή

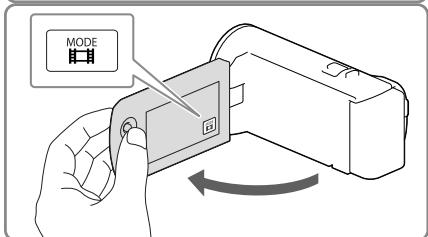

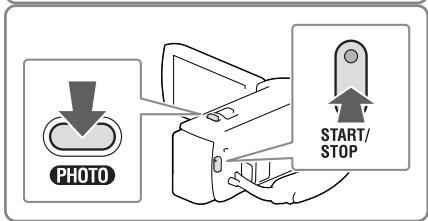

Εγγραφή 19

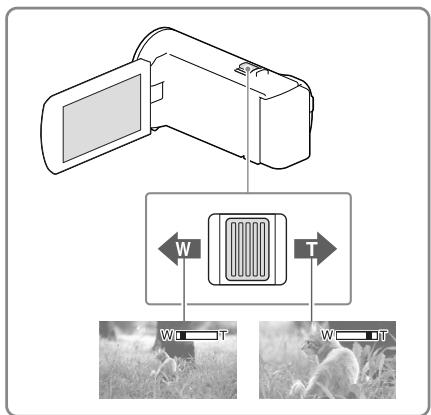

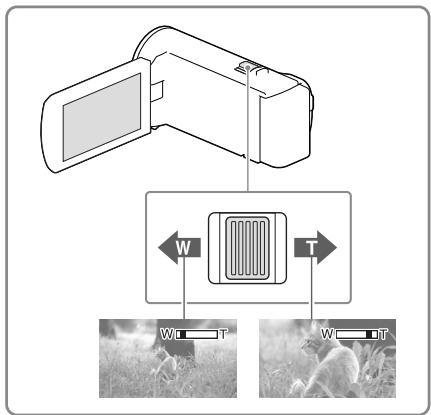

Zouμ....20

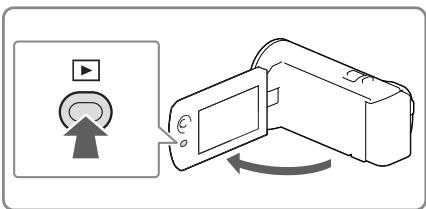

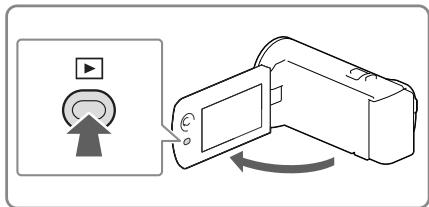

Αναπαραγωγή 22

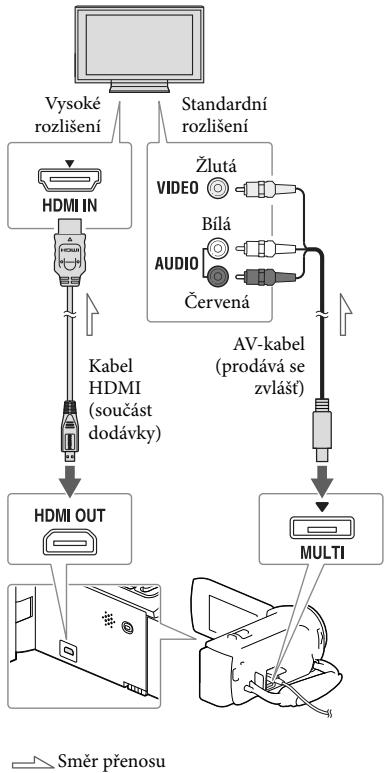

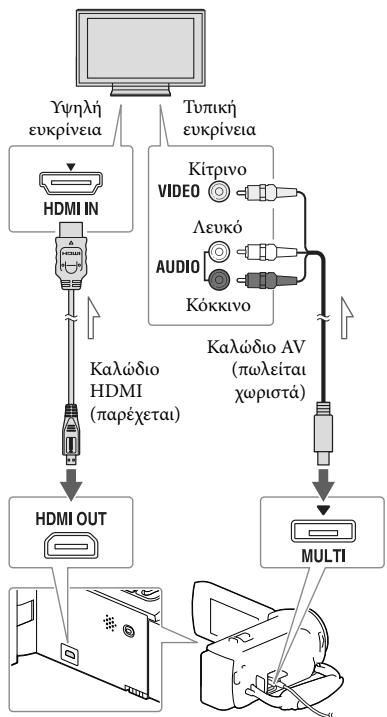

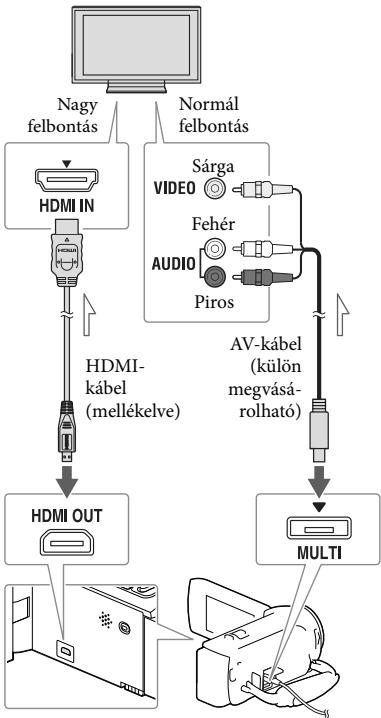

Αναπαραγωγή εικόνων σε τηλεόραση.... 24

Χρήση του ενσωματωμένου προβολέα (Μοντέλα με προβολέα) 25

Αποθήκευση ταινιών και φωτογραφιών με υπολογιστή

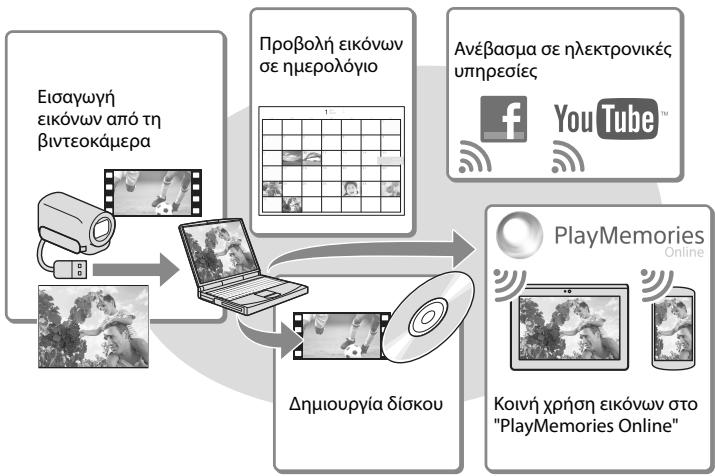

Αναπαραγωγή εικόνων σε υπολογιστή 27

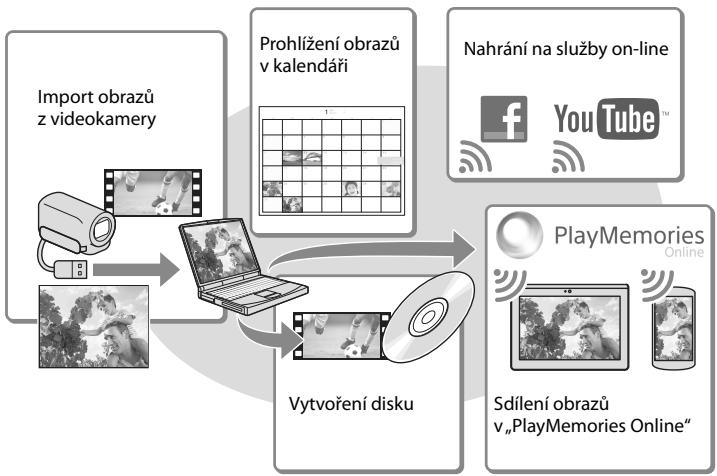

Δυνατότητες του λογισμικού "PlayMemories Home" (Windows) 27

Λογισμικό για Μας 27

Προετοιμασία υπολογιστή (Windows)...... 28

'Ελεγχος του συστήματος υπολογιστή 28

Εγκατάσταση του λογισμικού "PlayMemories Home" στον υπολογιστή σας.... 28

Εκκίνηση του λογισμικού "PlayMemories Home"...... 30

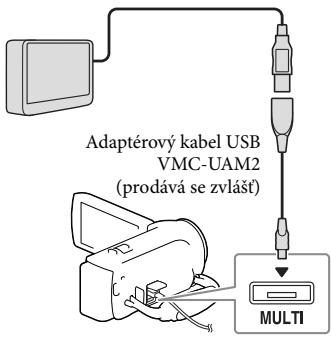

Αποθήκευση εικόνων σε εξωτερική συσκευή μέσων

Δημιουργία δίσκου με ποιότητα εικόνας τυπικής ευκρίνειας (STD) με συσκευή εγγραφής 31

Αποθήκευση εικόνων σε εξωτερική συσκευή μέσων με ποιότητα εικόνας υψηλής ευκρίνειας (HD) (Μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος)...... 32

Προσαρμογή της βιντεοκάμερας

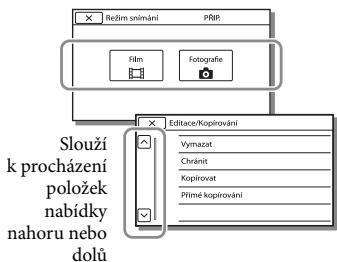

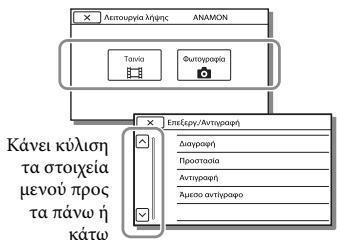

Χρήση των μενού 34

Λίστες μενού 35

Λοιπά/Ευρετήριο

Αντιμετώπιση προβλημάτων 38

'Ενδειξη αυτόματης διάγνωσης/Προειδοποιητικές ενδείξεις.... 40

Πληροφορίες για το χειρισμό της βιντεοκάμερας.... 41

Προδιαγραφές.... 46

Ενδείξεις οθόνης 49

Ευρετήριο 51

Ευρωπαϊκή Εγγύηση SONY.... 52

Εξαρτήματα και χειριστήρια

Οι αριθμοί σε ( ) είναι σελίδες αναφοράς.

1 2 3

1 Φακός (Φακός Carl Zeiss)
2 Διακόπτης LENS COVER
3 Ενσωματωμένα μικρόφωνα

Diagram of a device with labeled parts, showing front, back, and screen views

HDR-PJ220E/PJ230/PJ230E

Diagram of a device casing with labeled parts 4 and 5, showing internal components and mounting points.

1 Oθόνη LCD (16)
Εάν περιστρέψετε τον πίνακα LCD κατά 180 μοίρες, μπορείτε να κλείσετε τον πίνακα LCD με την οθόνη LCD στραμμένη προς τα έξω. Αυτό σας εξυπηρετεί κατά τις λειτουργίες αναπαραγωγής.
2 Πολλαπλός επιλογέας (6)
3 Κουμπί ▶ (Προβολή εικόνων)
4 Μοχλός PROJECTOR FOCUS (25)
5 Φακός προβολέα (25)

HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E

Technical diagram of a device with numbered parts labeled 1, 2, and 3

HDR-PJ220E/PJ230/PJ230E

Technical diagram of a device with numbered parts labeled 1, 2, and 3

① Hχείο
2 Κουμπί PROJECTOR (25)
③ Υποδοχή HDMI OUT (24)

Technical diagram of a car interior with numbered components for identification

1 Μοχλός ζουμ (20)
2 Κουμπί PHOTO (19)
3 Λυχνία POWER/CHG (φόρτισης) (14)
4 Μπαταρία (13)
5 Κουμπί START/STOP (19)
6 Υποδοχή DC IN (14)
7 Ακροδέκτης Multi/Micro USB
Υποστηρίζει συσκευές συμβατές με micro USB.
8 Ιμάντας βιντεοκάμερας
⑨ Ενσωματωμένο καλώδιο USB (14)
10 Λυχνία πρόσβασης κάρτας μνήμης (17)
Όταν η λυχνία είναι αναμμένη ή αναβοσβήνει, η βιντεοκάμερα διαβάζει ή καταγράφει δεδομένα.
11 Υποδοχή τριπόδου
Συνδέστε ένα τρίποδο (πωλείται χωριστά: το μήκος της βίδας πρέπει να είναι μικρότερο από 5,5 mm).
Ανάλογα με τις προδιαγραφές του τριπόδου, η κάμερα ενδέχεται να μην τοποθετηθεί με τη σωστή κατεύθυνση.
12 Υποδοχή κάρτας μνήμης (17)
13 Μοχλός απελευθέρωσης BATT (μπαταρία) (13)

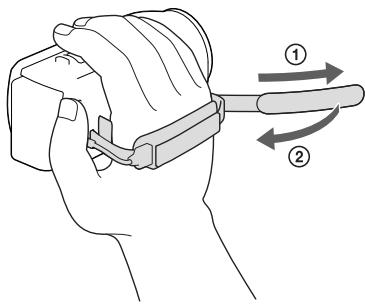

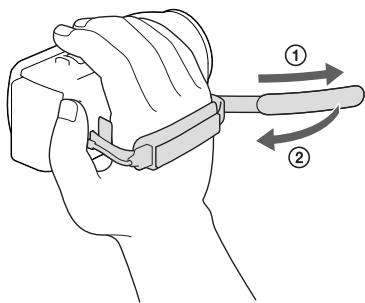

Για να στερεώσετε τον ιμάντα της βιντεοκάμερας

Diagram showing a hand holding a device with two labeled arrows indicating motion directions.

'Evapξη

Φόρτιση της μπαταρίας

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Τοποθέτηση/Αφαίρεση της μπαταρίας

Κλείστε την οθόνη LCD και τοποθετήσετε την μπαταρία.

• Ευθυγραμμίστε την εσοχή στη βιντεοκάμερα και την προεξοχή στην μπαταρία και μετά σύρετε την μπαταρία προς τα επάνω.
• Για να αφαιρέσετε την μπαταρία, κλείστε την οθόνη LCD, σύρετε το μοχλό απελευθέρωσης BATT (μπαταρία) και αφαιρέστε την μπαταρία.

Μπαταρία

Φόρτιση της μπαταρίας με χρήση μετασχηματιστή εναλλασσόμενου ρεύματος (Μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος)

Συνδέστε το μετασχηματιστή εναλλασσόμενου ρεύματος (①) και το καλώδιο τροφοδοσίας (②) στη βιντεοκάμερα και στην πρίζα τοίχου.

• Η λυχνία POWER/CHG (φόρτιση) ανάβει πορτοκαλί.
• Η λυχνία POWER/CHG (φόρτιση) σβήνει όταν η μπαταρία είναι πλήρως φορτισμένη.

① Búsma DC Ευθυγραμμίστε την ένδειξη ▲ στο βύσμα DC με την ένδειξη της υποδοχής DC IN POWER/ CHG Λυχνία POWER/ CHG (φόρτιση) Υποδοχή DC IN Προς την πρίζα τοίχου

Φόρτιση της μπαταρίας χρησιμοποιώντας τον υπολογιστή σας

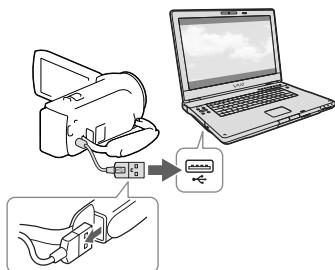

Συνδέστε τη βιντεοκάμερα σε υπολογιστή που βρίσκεται σε λειτουργία χρησιμοποιώντας το ενσωματωμένο καλώδιο USB.

• Η λυχνία POWER/CHG (φόρτιση) ανάβει πορτοκαλί.
• Η λυχνία POWER/CHG (φόρτιση) σβήνει όταν η μπαταρία είναι πλήρως φορτισμένη.
• Χρησιμοποιήστε το καλώδιο σύνδεσης USB όταν το ενσωματωμένο καλώδιο USB της βιντεοκάμερας είναι πολύ κοντό για σύνδεση.

Ενσωματωμένο καλώδιο USB Προς την πρίζα τοίχου

Φόρτιση μπαταρίας με τη χρήση φορτιστή AC-UD10 USB/μετασχηματιστή εναλλασσόμενου ρεύματος (πωλείται χωριστά)

Μπορείτε να φορτίσετε την μπαταρία εάν συνδέσετε το ενσωματωμένο καλώδιο USB σε πρίζα τοίχου χρησιμοποιώντας φορτιστή AC-UD10 USB/μετασχηματιστή εναλλασσόμενου ρεύματος (πωλείται χωριστά). Δεν είναι δυνατό να χρησιμοποιήσετε φορητή συσκευή παροχής ρεύματος Sony CP-AH2R, CP-AL, ή AC-UP100 (πωλείται χωριστά) για να φορτίσετε τη βιντεοκάμερα.

Σημειώσεις

• Στην προεπιλεγμένη ρύθμιση, η τροφοδοσία έχει ρυθμιστεί κατά τέτοιο τρόπο, ώστε η βιντεοκάμερα να απενεργοποιείται αυτόματα, εάν δεν τη χρησιμοποιήσετε για 2 λεπτά περίπου, για εξοικονόμηση ενέργειας της μπαταρίας ([Εξοικον. ενέργειας], σελ. 37).

Χρόνος φόρτισης

Χρόνος κατά προσέγγιση (λεπτά) που απαιτείται όταν φορτίζετε πλήρως μια μπαταρία NP-FV30 (παρέχεται) που έχει αποφορτιστεί πλήρως.

Με τη χρήση του μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος): 115 λεπτά

Με τη χρήση υπολογιστή συνδεδεμένου με το ενσωματωμένο καλώδιο USB*: 150 λεπτά

Οι χρόνοι φόρτισης που παρουσιάζονται παραπάνω μετρώνται όταν γίνεται φόρτιση της βιντεοκάμερας σε θερμοκρασία δωματίου 25 °C. Συνιστάται να φορτίσετε την μπαταρία σε θερμοκρασιακό εύρος από 10 °C έως 30 °C.

* Οι χρόνοι φόρτισης μετρώνται χωρίς τη χρήση του καλωδίου σύνδεσης USB.

Ρύθμιση

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Προετοιμασία της βιντεοκάμερας

1 Ανοίξτε την οθόνη LCD της βιντεοκάμερας και ενεργοποιήστε τη βιντεοκάμερα.

- Για απενεργοποίηση, κλείστε την οθόνη LCD.

2 Ρυθμίστε τη γλώσσα που επιθυμείτε, τη γεωγραφική περιοχή και την ώρα χρησιμοποιώντας τον πολλαπλό επιλογέα.

Diagram of a device with an open lid and curved arrow indicating rotation (no text or symbols)

Line drawing of a hand holding a small electronic device (no text or symbols visible)

Για να απενεργοποιήσετε τον ήχο μπιπ

Επιλέξτε [MENU] → [Ρυθμίσεις] → [↳ Γενικές ρυθμίσεις] → [Μπιπ] → [Όχι].

Σημειώσεις

- Η μερομηνία και η ώρα εγγραφής καταγράφονται αυτόματα στα μέσα εγγραφής. Δεν εμφανίζονται κατά την εγγραφή. Ωστόσο, μπορείτε να τα ελέγξετε από την επιλογή [Κωδικός δεδομένων] κατά τη διάρκεια της αναπαραγωγής. Για να τις εμφανίσετε, επιλέξε τε MENU → [Ρυθμίσεις] → [▶ Ρυθμ. αναπαραγωγής] → [Κωδικός δεδομένων] → [Ημερομηνία/Ωρα].

Αλλαγή του μέσου εγγραφής (Μοντέλα με εσωτερική μνήμη)

Στην προεπιλεγμένη ρύθμιση, οι ταινίες και οι φωτογραφίες εγγράφονται στην εσωτερική μνήμη. Μπορείτε να αλλάξετε το μέσο εγγραφής σε κάρτα μνήμης.

Επιλέξτε [MENU] → [Ρυθμίσεις] → [Ρυθμίσεις μέσων] → [Επιλογή μέσου] → το επιθυμητό μέσο.

Εισαγωγή κάρτας μνήμης

Ανοίξτε το κάλυμμα και τοποθετήστε την κάρτα μνήμης μέχρι να ασφαλίσει.

• Για εξαγωγή της κάρτας μνήμης, πιέστε ελαφρά μία φορά την κάρτα μνήμης.

Auxvia piósoβασης

Εισαγάγετε την κάρτα με τη γωνία που είναι κομμένη προς την κατεύθυνση που απεικονίζεται.

Σημειώσεις

• Για να διασφαλίσετε σταθερή λειτουργία της κάρτας μνήμης, συνιστάται να διαμορφώσετε την κάρτα μνήμης με τη βιντεοκάμερα πριν από την πρώτη χρήση (σελ. 36). Η διαμόρφωση της κάρτας μνήμης θα σβήσει όλα τα δεδομένα που είναι αποθηκευμένα σε αυτή και δεν θα είναι δυνατή η ανάκτηση των δεδομένων. Αποθηκεύστε τα σημαντικά δεδομένα στον υπολογιστή σας, κτλ.
- Επιβεβαιώστε την κατεύθυνση της κάρτας μνήμης. Εάν τοποθετήσετε με δύναμη την κάρτα μνήμης με τη λάθος κατεύθυνση, η κάρτα μνήμης, η υποδοχή της κάρτας μνήμης και τα δεδομένα εικόνας ενδέχεται να καταστραφούν.
- Κατά την εισαγωγή ή την εξαγωγή της κάρτας μνήμης, προσέξτε να μην εξαχθεί απότομα η κάρτα μνήμης και πέσει κάτω.

Τύποι κάρτας μνήμης που μπορείτε να χρησιμοποιήσετε με τη βιντεοκάμερα

	Kláση ταχύτητας SD	Χωρητικό-τητα (επι-βεβαιωμένη λειτουργία)	Περιγράφεται στο παρόν εγχειρίδιο
"Memory Stick PRO Duo" (Mark2)	—	'Εως 32 GB	"Memory Stick PRO Duo"
"Memory Stick PRO-HG Duo"		'Εως 64 GB
"Memory Stick XC-HG Duo"
Κάρτα μνήμης SD	Κλάση 4 ή ταχύτερη	'Εως 64 GB	Κάρτα SD
Κάρτα μνήμης SDHC
Κάρτα μνήμης SDXC

• Η λειτουργία δεν διασφαλίζεται με όλες τις κάρτες μνήμης.

Σημειώσεις

• Δεν μπορεί να χρησιμοποιηθεί MultiMediaCard με αυτή τη βιντεοκάμερα.
• Οι ταινίες που εγγράφηκαν σε κάρτες μνήμης "Memory Stick XC-HG Duo" kαι SDXC δεν μπορούν να εισαχθούν ή να αναπαραχθούν σε υπολογιστές ή συσκευές AV που δεν υποστηρίζουν το σύστημα αρχείων exFAT* με τη σύνδεση της βιντεοκάμερας σε αυτές τις συσκευές μέσω του καλωδίου USB. Αριβεβαιώστε εκ των προτέρων ότι ο εξοπλισμός σύνδεσης υποστηρίζει το σύστημα exFAT. Εάν συνδέσετε εξοπλισμό που δεν υποστηρίζει το σύστημα exFAT και εμφανιστεί η οθόνη διαμόρφωσης, μην εκτελέσετε τη διαμόρφωση. Όλα τα εγγεγραμμένα δεδομένα θα χαθούν.

* To exFAT είναι ένα σύστημα αρχείων που χρησιμοποιείται για τις κάρτες μνήμης "Memory Stick XC-HG Duo" και SDXC.

Εγγραφή/Αναπαραγωγή

Εγγραφή

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

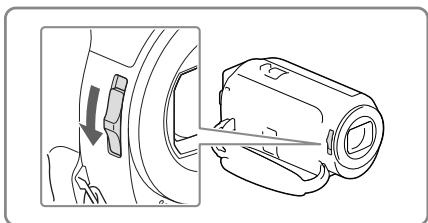

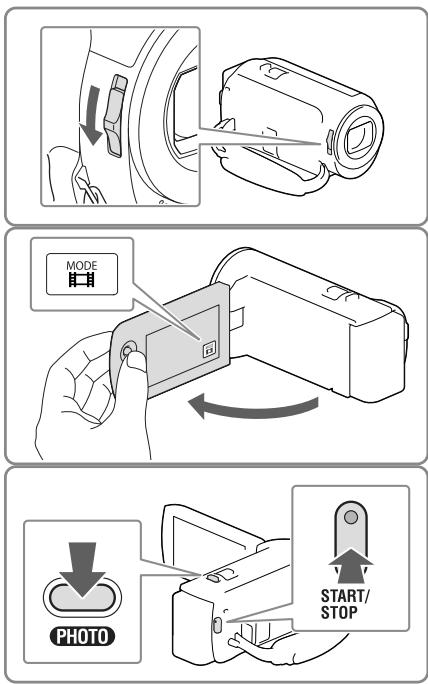

1 Ανοίξτε το κάλυμμα φακού.

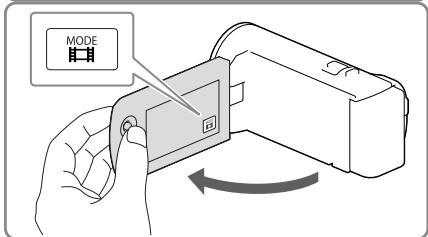

2 Ανοίξτε την οθόνη LCD και επιλέξτε [MODE] → την επιθυμητή λειτουργία λήψης.

Taivía:

Φωτογραφία:

3 Taivía: Πιέστε START/STOP.

- Μπορείτε να εγγράψετε φωτογραφίες κατά την εγγραφή ταινίας εάν πατήσετε το κουμπί PHOTO (Διπλή καταγραφή).

Φωτογραφία: Πιέστε ΡΗΟΤΟ.

Diagram showing a device being inserted into a car's wheel, with no visible text or symbols

MODE

PHOTO START/ STOP

Εμφάνιση στοιχείων στην οθόνη LCD

Τα στοιχεία στην οθόνη LCD σβήνουν αν δεν χειριστείτε τη βιντεοκάμερα για λίγα δευτερόλεπτα αφού την ενεργοποιήσετε ή αν αλλάξετε μεταξύ της λειτουργίας εγγραφής ταινιών και της λειτουργίας λήψης φωτογραφιών.

Μπορείτε να εμφανίσετε τα εικονίδια και τις ενδείξεις πιέζοντας τον πολλαπλό επιλογέα εάν δεν εμφανίζονται.

MENU ANAMON ANAMON W: 2up25km 00:00:00 14up48km 960Hz >9999 3.8M AVIO

Σημειώσεις

- Εάν συνεχίζει να γίνεται εγγραφή δεδομένων στο μέσο εγγραφής μετά την ολοκλήρωση της εγγραφής, υποδεικνύονται οι παρακάτω καταστάσεις. Σε αυτό το διάστημα, μην ασκείτε μηχανικούς κραδασμούς ή δονήσεις στη βιντεοκάμερα και μην αφαιρείτε την μπαταρία ή το μετασχηματιστή εναλλασσόμενου ρεύματος.

– Η λυχνία πρόσβασης (σελ. 17) είναι αναμμένη ή αναβοσβήνει
– Το εικονίδιο μέσου στο άνω δεξιό τμήμα της οθόνης LCD αναβοσβήνει

Zouμ

Μετακινήστε το μοχλό ζουμ για να μεγεθύνετε ή να μειώσετε το μέγεθος της εικόνας.

W (Ευρεία γωνία): Ευρύτερο οπτικό πεδίο T (Τηλεφακός): Κοντινό πλάνο

Στην προεπιλεγμένη ρύθμιση, μπορείτε να μεγεθύνετε εικόνες έως τα ακόλουθα μεγέθη:

• 27 φορές οπτικό ζουμ (μοντέλα με ηλεκτρονικό SteadyShot)
• 50 φορές εκτεταμένο ζουμ (μοντέλα με οπτικό SteadyShot)

• Για πιο αργό ζουμ, μετακινήστε ελαφρώς το μοχλό ζουμ. Για ταχύτερο ζουμ, μετακινήστε το μοχλό περισσότερο.

Diagram showing a camera with labeled directional arrows (W and T) pointing to a device component, alongside two grayscale images of a person in natural setting.

Περεταίρω μεγέθυνση εικόνων (Extended Zoom) (Μοντέλα με ηλεκτρονικό SteadyShot)

Pu to [ SteadyShot] σε [T] [O] (σελ. 35).

- Μπορείτε να μεγεθύνετε εικόνες μέχρι 32 φορές το αρχικό μέγεθος εκτείνοντας την ευρυγώνιο.

Επιλογή της κατάλληλης ρύθμισης αυτόματα για την κατάσταση εγγραφής (Ευφυές αυτόματο)

Επιλέξτε [Nαι] → στην οθόνη εγγραφής ταινιών ή φωτογραφιών και στρέψτε τη βιντεοκάμερα στο θέμα και πραγματοποιήστε λήψη.

Αναπαραγωγή

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Μπορείτε να πραγματοποιήσετε αναζήτηση για εγγεγραμμένες εικόνες βάσει της ημερομηνίας και ώρας εγγραφής (Προβολή συμβάντος).

1 Ανοίξτε την οθόνη LCD και πατήστε το κουμπί ▶ στη βιντεοκάμερα για να εισέλθετε στη λειτουργία αναπαραγωγής.

- Μπορείτε να εισέλθετε στη λειτουργία αναπαραγωγής επιλέγοντας το ▶ στην οθόνη LCD.

2 Επιλέξτε </> για να μετακινήσετε το επιθυμητό συμβάν στο κέντρο (①) και στη συνέχεια επιλέξτε το (②).

- Η βιντεοκάμερα εμφανίζει αυτόματα τις εγγεγραμμένες εικόνες ως συμβάν, με βάση την ημερομηνία και την ώρα.

3 Επιλέξτε την εικόνα.

- Η βιντεοκάμερα κάνει αναπαραγωγή από την επιλεγμένη εικόνα στην τελευταία εικόνα του συμβάντος.

4 Επιλέξτε τα κατάλληλα κουμπιά στην οθόνη LCD για διάφορες λειτουργίες αναπαραγωγής.

Diagram showing a play button and a digital camera with an arrow indicating rotation (no text or symbols)

MENU ① ② 11 2013 → 1-2 ③ ④ 2013 写Eniðnjuvən

1 1 2013 → 1 2 00:00:00 1 18 2013 → 1 19

Screenshot of a media player interface with playback controls and playback buttons

	'Ενταση ήχου	◀◀ / ▶▶▶	Προηγούμενο/Επόμενο
	Διαγραφή	◎/◎	Για γρήγορη μετακίνηση προς τα πίσω/γρήγορη προώθηση
	Περιεχόμενο	▶/II	Αναπαραγωγή/Παύση
	Διακοπή		'Εναρξη/διακοπή προβολής διαφανειών

• Ορισμένα κουμπιά που περιγράφονται παραπάνω ενδέχεται να μην εμφανίζονται, ανάλογα με την εικόνα που αναπαράγεται.
• Όταν επιλέγετε επανειλημμένα 📧 / 📧 κατά τη διάρκεια της αναπαραγωγής, οι ταινίες αναπαράγονται πιο γρήγορα κατά περίπου 5 φορές → περίπου 10 φορές → περίπου 30 φορές → περίπου 60 φορές.
• Κατά τη διάρκεια της παύσης, επιλέξτε [◀] / ▶ για αργή αναπαραγωγή των ταινιών.
  • Για να επαναλάβετε την Προβολή διαφανειών, επιλέξτε ^ⓧ → [Ρύθμ. προβ. διαφαν.] όταν είναι επιλεγμένο το ^ⓨ με το κουμπί αλλαγής τύπου εικόνας.

Σημειώσεις

• Για την αποφυγή απώλειας των δεδομένων εικόνων σας, αποθηκεύετε περίοδικά όλες τις εγγεγραμμένες εικόνες σας σε εξωτερικό μέσο. (σελ. 32)
• Στην προεπιλεγμένη ρύθμιση, έχει προεγγραφεί μια προστατευμένη ταινία επίδειξης (HDR-PJ230/PJ230E).

Για να αναπαράγετε εικόνες με άλλες συσκευές

• Ενδέχεται να μην είναι δυνατή η κανονική αναπαραγωγή εικόνων που έχουν εγγραφεί στη βιντεοκάμερα με άλλες συσκευές. Επίσης, ενδέχεται να μην είναι δυνατή η αναπαραγωγή εικόνων που έχουν εγγραφεί σε άλλες συσκευές με τη βιντεοκάμερα.
  • Ταινίες με ποιότητα εικόνας τυπικής ευκρίνειας (STD) που εγγράφηκαν σε κάρτες μνήμης SD δεν είναι δυνατό να αναπαραχθούν σε εξοπλισμό AV άλλων κατασκευαστών.

Διαγραφή εικόνων

Επιλέξτε Π στην οθόνη αναπαραγωγής των ταινιών ή φωτογραφιών.

Αναπαραγωγή εικόνων σε τηλεόραση

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Οι τρόποι σύνδεσης και η ποιότητα εικόνων στην οθόνη της τηλεόρασης διαφέρουν ανάλογα με τον τύπο της συνδεδεμένης τηλεόρασης και τους συνδέσμους που χρησιμοποιούνται.

Ροή σήματος

1 Επιλέξτε την είσοδο της τηλεόρασης με τη συνδεδεμένη υποδοχή.
2 Συνδέστε τη βιντεοκάμερα με μια τηλεόραση.
3 Αναπαράγετε μια ταινία ή φωτογραφία στη βιντεοκάμερα (σελ. 22).

Σημειώσεις

• Επίσης ανατρέξτε στα εγχειρίδια οδηγιών της τηλεόρασης.
• Θα πρέπει να χρησιμοποιήσετε το μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) (σελ. 14).
• Εάν η τηλεόραση δεν διαθέτει υποδοχή εισόδου HDMI, χρησιμοποιήστε καλώδιο AV (πωλείται χωριστά) για τη σύνδεση.
• Όταν οι ταινίες εγγράφονται με ποιότητα εικόνας τυπικής ευκρίνειας (STD), αναπαράγονται σε ποιότητα εικόνας τυπικής ευκρίνειας (STD) ακόμη και σε τηλεόραση υψηλής ευκρίνειας.
• Όταν αναπαράγετε ταινίες με ποιότητα εικόνας τυπικής ευκρίνειας (STD) σε τηλεόραση 4:3 που δεν είναι συμβατή με σήμα 16:9, θέστε το [Ευρεία λειτουργία] σε [4:3] για την εγγραφή ταινιών με αναλογία διαστάσεων 4:3.
• Εάν συνδέσετε τη βιντεοκάμερά σας σε τηλεόραση χρησιμοποιώντας πάνω από έναν τύπο καλωδίου για την έξοδο εικόνων, η έξοδος HDMI έχει προτεραιότητα.

Σχετικά με "Photo TV HD"

Η βιντεοκάμερα αυτή είναι συμβατή με το πρότυπο "Photo TV HD". To "Photo TV HD" σάς παρέχει τη δυνατότητα απεικόνισης υψηλής λεπτομέρειας, φωτογραφικού τύπου, για θέματα λεπτής υφής και χρωμάτων. Συνδέοντας συσκευές Sony συμβατές με Photo TV HD με χρήση ενός καλωδίου HDMI*, μπορείτε να απολαύσετε έναν ολόκληρο καινούργιο κόσμο από φωτογραφίες με καταπληκτική, πλήρη ποιότητα HD.

* Η τηλεόραση θα μεταβεί αυτόματα στην κατάλληλη λειτουργία κατά την προβολή φωτογραφιών.

Χρήση του ενσωματωμένου προβολέα (Μοντέλα με προβολέα)

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Μπορείτε να χρησιμοποιήσετε μια επίπεδη επιφάνεια, όπως έναν τοίχο, ως οθόνη για να προβάλλετε εγγεγραμμένες εικόνες χρησιμοποιώντας τον ενσωματωμένο προβολέα.

Diagram showing a projector projecting light onto a night sky with bamboo in the foreground (no text or symbols)

1 Στρέψτε το φακό του προβολέα προς μια επιφάνεια, όπως έναν τοίχο, και μετά πατήστε PROJECTOR.

PROJECTOR

2 'Οταν εμφανιστεί η οθόνη του οδηγού χρήσης, επιλέξτε [Προβολή].

Μέθοδος λειτουργ. προβολέα Προσαρμ. εστίασης ΖΟΥΜ: Επλογή PHOTO: OK Αδύνατη η εκτέλ. ορισμ. χειρισμ. κατά την προβολή. Αλλλαγή σε οδόνη για χειρισμό. Προβολή

• Η οθόνη αυτή εμφανίζεται την πρώτη φορά που χρησιμοποιείτε τον ενσωματωμένο προβολέα αφού ενεργοποιηθεί η βιντεοκάμερα.

3 Ρυθμίστε την εστίαση της προβαλλόμενης εικόνας χρησιμοποιώντας το μοχλό PROJECTOR FOCUS.

Diagram showing a device with directional arrows indicating flow or movement, no text or symbols present

4 Μετακινήστε το καρέ επιλογής χρησιμοποιώντας το μοχλό ζουμ και πιέστε PHOTO.

Μοχλός ζουμ W T PHOTO Κουμπί PHOTO

• Μπορείτε επίσης να χρησιμοποιήσετε τον πολλαπλό επιλογέα για τους παραπάνω χειρισμούς ενώ προβάλλετε εικόνες.
• Για απενεργοποίηση του προβολέα, πατήστε PROJECTOR.

Σημειώσεις

• Η οθόνη LCD απενεργοποιείται ενώ προβάλλετε εικόνες.
• Να προσέχετε τις ακόλουθες λειτουργίες ή καταστάσεις ενώ χρησιμοποιείται τον προβολέα.
• Βεβαιωθείτε να μην προβάλετε εικόνες προς τα μάτια.
• Βεβαιωθείτε να μην αγγίξετε το φακό του προβολέα.

– Η οθόνη LCD και ο φακός προβολέα θερμαίνονται κατά τη χρήση.
– Η χρήση του προβολέα μειώνει τη διάρκεια ζωής της μπαταρίας (συνιστάται η χρήση του παρεχόμενου μετασχηματιστή εναλλασσόμενου ρεύματος).

- Οι ακόλουθες λειτουργίες δεν είναι διαθέσιμες ενώ χρησιμοποιείτε τον προβολέα.

- Έξοδος Αναπαραγωγής επισημάνσεων σε συσκευή όπως τηλεόραση

– Λειτουργία της βιντεοκάμερας με κλειστή την οθόνη LCD

- Αρκετές άλλες λειτουργίες

- Όταν οι προβαλλόμενες εικόνες περιέχουν πολύ μαύρο, ενδέχεται να παρουσιαστεί ανισορροπία των μη έντονων χρωμάτων. Αυτό προκαλείται από την ανάκλαση του φωτός στο φακό του προβολέα και δεν πρόκειται για δυσλειτουργία.

Αποθήκευση ταινιών και φωτογραφιών με υπολογιστή

Αναπαραγωγή εικόνων σε υπολογιστή

Το λογισμικό "PlayMemories Home" σάς επιτρέπει να εισάγετε ταινίες και ακίνητες εικόνες στον υπολογιστή σας και να τις χρησιμοποιήσετε με διάφορους τρόπους.

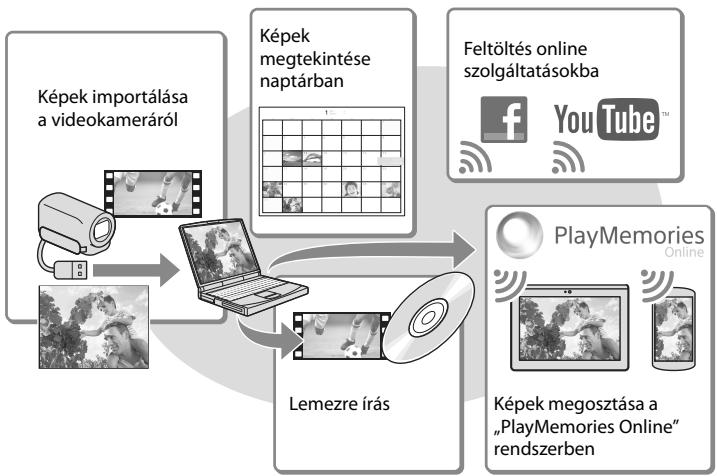

Δυνατότητες του λογισμικού "PlayMemories Home" (Windows)

Η λήψη του "PlayMemories Home" μπορεί να πραγματοποιηθεί από την ακόλουθη διεύθυνση URL.

www.sony.net/pm

Σημειώσεις

• Απαιτείται σύνδεση στο Διαδίκτυο για την εγκατάσταση του "PlayMemories Home".
• Απαιτείται σύνδεση στο Διαδίκτυο για τη χρήση του "PlayMemories Online" και άλλων ηλεκτρονικών υπηρεσιών. Οι υπηρεσίες ενδέχεται να μην είναι διαθέσιμες σε ορισμένες χώρες/περιοχές.

Λογισμικό για Mac

Το λογισμικό "PlayMemories Home" δεν υποστηρίζεται για υπολογιστές Mac. Για να εισαγάγετε εικόνες από τη βιντεοκάμερά σας στο Mac σας και να τις αναπαράγετε, χρησιμοποιήστε το κατάλληλο λογισμικό στο Mac σας. Για λεπτομέρειες, επισκεφτείτε την παρακάτω διεύθυνση URL.

http://www.sony.co.jp/imsoft/Mac/

Προετοιμασία υπολογιστή (Windows)

'Ελεγχος του συστήματος υπολογιστή

OS\*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7 SP1/Windows 8

CPU\*4

Intel Core Duo 1,66 GHz ή ταχύτερος ή Intel Core 2 Duo 1,66 GHz ή ταχύτερος (Απαιτείται επεξεργαστής Intel Core 2 Duo 2,26 GHz ή ταχύτερος για την επεξεργασία ταινών FX ή FH και επεξεργαστής Intel Core 2 Duo 2,40 GHz ή ταχύτερος για την επεξεργασία ταινών PS).

Μνήμη

Windows XP: 512 MB ή περισσότερα (συνιστάται 1 GB ή περισσότερα.) Windows Vista/Windows 7/Windows 8: 1 GB ή περισσότερα

Σκληρός δίσκος

Απαιτούμενος όγκος δίσκου για εγκατάσταση: Περίπου 500 MB

Οθόνη

Τουλάχιστον 1.024 × 768 κουκκίδες

*1 Απαιτείται βασική εγκατάσταση. Η λειτουργία δεν διασφαλίζεται εάν το παραπάνω λειτουργικό σύστημα έχει αναβαθμιστεί ή χρησιμοποιείται περιβάλλον πολλαπλής εκκίνησης.
*2 Δεν υποστηρίζονται οι εκδόσεις 64-bit kαι to Starter (Edition). Απαιτείται Windows Image Mastering API (IMAPI) Έκδοσης 2.0 ή νεότερης για να χρησιμοποιήσετε τη λειτουργία δημιουργίας δίσκου, κτλ.
*3 To Starter (Edition) δεν υποστηρίζεται.
*4 Συνιστάται ταχύτερος επεξεργαστής.

Σημειώσεις

- Η λειτουργία δεν διασφαλίζεται με όλα τα περιβάλλοντα υπολογιστή.

Εγκατάσταση του λογισμικού "PlayMemories Home" στον υπολογιστή σας

1 Μεταβείτε στην ακόλουθη τοποθεσία λήψης χρησιμοποιώντας ένα πρόγραμμα περιήγησης διαδικτύου στον υπολογιστή σας και στη συνέχεια κάντε κλικ στο [Install] → [Εκτέλεση]. www.sony.net/pm

2 Εγκαταστήστε σύμφωνα με τις οδηγίες της οθόνης.

- Όταν εμφανιστούν οι οδηγίες στην οθόνη που θα σας ζητήσουν να συνδέσετε τη βιντεοκάμερα σε έναν υπολογιστή, συνδέστε τη βιντεοκάμερα στον υπολογιστή σας με το ενσωματωμένο καλώδιο USB.

Diagram showing a device connected to a laptop via cable, with a close-up of its cable being inserted into the device.

Ενσωματωμένο καλώδιο USB

- 'Отав олоклнрωθεί η εγκατάσταση, εκκινείται το "PlayMemories Home".

Σημειώσεις για την εγκατάσταση

• Εάν το λογισμικό "PlayMemories Home" έχει ήδη εγκατασταθεί στον υπολογιστή σας, συνδέστε τη βιντεοκάμερα στον υπολογιστή. Οι λειτουργίες που μπορούν να χρησιμοποιηθούν με αυτή τη βιντεοκάμερα θα είναι πλέον διαθέσιμες.
• Εάν το λογισμικό "PMB (Picture Motion Browser)" έχει ήδη εγκατασταθεί στον υπολογιστή σας, θα αντικατασταθεί από το λογισμικό "PlayMemories Home". Στην περίπτωση αυτή, δεν μπορείτε να χρησιμοποιήσετε ορισμένες λειτουργίες που ήταν διαθέσιμες στο "PMB" με αυτό το λογισμικό "PlayMemories Home".

Για αποσύνδεση της βιντεοκάμερας από τον υπολογιστή

1 Κάντε κλικ στο εικονίδιο 📋 στο κάτω δεξί τμήμα της επιφάνειας εργασίας του υπολογιστή → [Safely remove USB Mass Storage Device].

Screenshot of a Windows desktop with a folder window and a small image of a tractor on the right.

2 Επιλέξτε × → [Ναι] στην οθόνη βιντεοκάμερας.

3 Αποσυνδέστε το καλώδιο USB.

- Εάν χρησιμοποιείτε Windows 7 ή Windows 8, κάντε κλικ στο ▲ και μετά στο 📋.

Σημειώσεις

- Όταν αποκτήσετε πρόσβαση στη βιντεοκάμερα από τον υπολογιστή, χρησιμοποιήστε το λογισμικό "PlayMemories Home". Δεν παρέχονται εγγυήσεις εάν χειρίζεστε τα δεδομένα με λογισμικό διαφορετικό του λογισμικού "PlayMemories Home" ή εάν επεξεργάζεστε απευθείας τα αρχεία και τους φακέλους από υπολογιστή.

• Δεν είναι δυνατή η αποθήκευση εικόνων σε ορισμένους δίσκους ανάλογα με τη διαμόρφωση που επιλέγεται στο [Ελειτουργία ΕΓΓ]. Οι ταινίες που εγγράφονται σε λειτουργία [Ποιότητα 60p PS] (μοντέλα με χρωματικό σύστημα NTSC) / [Ποιότητα 50p PS] (μοντέλα με χρωματικό σύστημα PAL) ή [Εξαιρ. ποιότητα FX] μπορούν να αποθηκευτούν μόνο σε δίσκο Blu-ray.
• Δεν μπορείτε να δημιουργήσετε δίσκο με ταινίες που έχουν εγγραφεί στη λειτουργία [MP4] MP4].
  • Η βιντεοκάμερα διαχωρίζει αυτόματα ένα αρχείο εικόνων που υπερβαίνει τα 2 GB και αποθηκεύει τα τμήματα ως ξεχωριστά αρχεία. Όλα τα αρχεία εικόνων μπορεί να εμφανίζονται ως ξεχωριστά αρχεία σε έναν υπολογιστή. Ωστόσο, ο χειρισμός των αρχείων θα πραγματοποιείται σωστά με τη λειτουργία εισαγωγής και τη λειτουργία αναπαραγωγής της βιντεοκάμερας ή το λογισμικό "PlayMemories Home".

Εκκίνηση του λογισμικού "PlayMemories Home"

1 Κάντε διπλό κλικ στο εικονίδιο "PlayMemories Home" στην οθόνη του υπολογιστή.

Computer desktop interface showing a dialog box with a globe icon and folder icons (no text or symbols on the globe)

- Όταν χρησιμοποιείτε Windows 8, επιλέξτε το εικονίδιο "PlayMemories Home" από την οθόνη έναρξης.

2 Κάντε διπλό κλικ στο εικονίδιο συντόμευσης του "PlayMemories Home Help Guide" στην οθόνη του υπολογιστή για να δείτε τον τρόπο χρήσης του "PlayMemories Home".

Computer desktop interface with a question mark icon and a cursor arrow, no readable text or symbols present.

• Όταν χρησιμοποιείτε Windows 8, επιλέξτε [PlayMemories Home Help Guide] από το μενού βοήθειας του "PlayMemories Home".
• Εάν το εικονίδιο δεν εμφανίζεται στην οθόνη του υπολογιστή, κάντε κλικ στο [Start] → [All Programs] → [PlayMemories Home] → το επιθυμητό στοιχείο.
• Πα λεπομέρειες σχετικά με το "PlayMemories Home", επιλέξτε (“PlayMemories Home Help Guide”) στο λογισμικό ή επισκεφτείτε τη σελίδα υποστήριξης "PlayMemories Home" (http://www.sony.co.jp/pmh-se/).

Δημιουργία δίσκου με ποιότητα εικόνας τυπικής ευκρίνειας (STD) με συσκευή εγγραφής

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Συνδέστε τη βιντεοκάμερα σε συσκευή εγγραφής δίσκων με το καλώδιο AV (πωλείται χωριστά). Μπορείτε να κάνετε αντιγραφή εικόνων που αναπαράγονται στη βιντεοκάμερα σε δίσκο ή βιντεοκασέτα.

Σημειώσεις

• Θα πρέπει να συνδέσετε τη βιντεοκάμερά σας σε πρίζα τοίχου χρησμοποιώντας το μετασχηματιστή εναλλασσόμενου ρεύματος για αυτή τη λειτουργία (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) (σελ. 14).
• Ανατρέξτε στο εγχειρίδιο οδηγιών που παρέχεται μαζί με τη συνδεδεμένη συσκευή.
• Δεν είναι δυνατή η αντιγραφή εικόνων σε συσκευές εγγραφής που είναι συνδεδεμένες με καλώδιο HDMI.
• Επειδή η αντιγραφή πραγματοποιείται μέσω αναλογικής μεταφοράς δεδομένων, η ποιότητα των εικόνων ενδέχεται να αλλοιωθεί.
• Στις ταινίες με ποιότητα εικόνας υψηλής ευκρίνειας (HD) γίνεται αντιγραφή με ποιότητα εικόνας τυπικής ευκρίνειας (STD).
• Όταν συνδέστε μονοφωνική συσκευή, συνδέστε το κίτρινο βύσμα του καλωδίου AV (πωλείται χωριστά) στην υποδοχή εισόδου βίντεο και το λευκό (αριστερό κανάλι) ή το κόκκινο (δεξιό κανάλι) βύσμα στην υποδοχή εισόδου ήχου της συσκευής.

1 Εισαγάγετε το μέσο εγγραφής στη συσκευή εγγραφής (συσκευή εγγραφής δίσκων, κτλ.).
- Εάν η συσκευή εγγραφής έχει επιλογέα εισόδου, ρυθμίστε τον σε λειτουργία εισόδου.

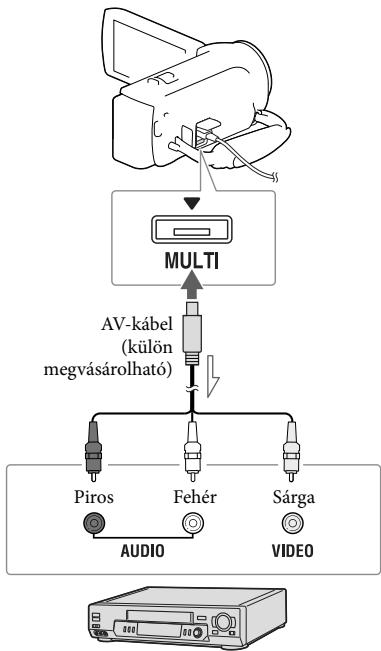

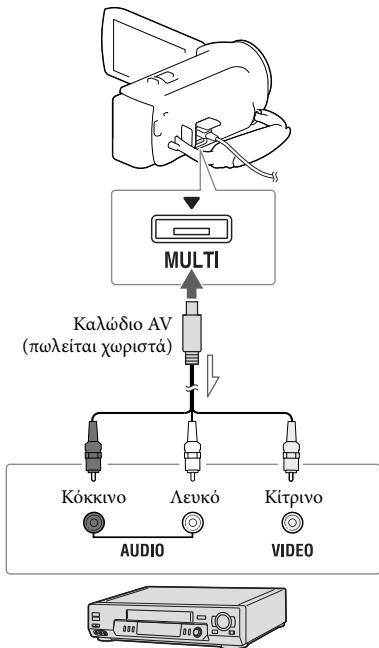

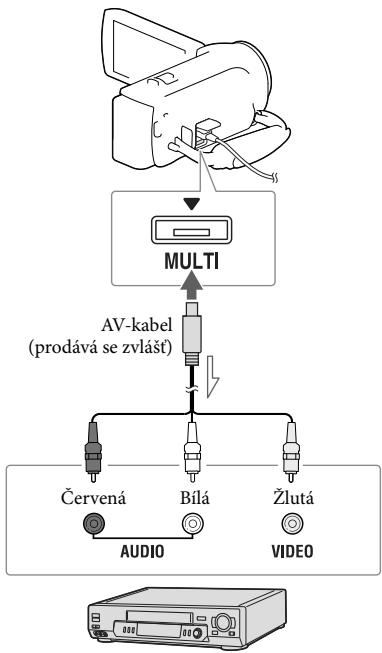

2 Συνδέστε τη βιντεοκάμερα σε συσκευή εγγραφής με το καλώδιο AV (πωλείται χωριστά).

Roń σήματος

- Συνδέστε τη βιντεοκάμερα στις υποδοχές εισόδου της συσκευής εγγραφής.

3 Ξεκινήστε την αναπαραγωγή στη βιντεοκάμερα και εκτελέστε εγγραφή στη συσκευή εγγραφής.

4 'Οταν ολοκληρωθεί το μοντάζ, σταματήστε τη συσκευή εγγραφής και στη συνέχεια τη βιντεοκάμερα.

• Αντιγραφή πληροφοριών ημερομηνίας και ώρας: [Κωδικός δεδομένων] (σελ. 36)
• Χρήση συσκευής προβολής με μέγεθος οθόνης 4:3: [Τύπος τηλεόρασης] (σελ. 36)

Αποθήκευση εικόνων σε εξωτερική συσκευή μέσων με ποιότητα εικόνας υψηλής ευκρίνειας (HD) (Μοντέλα με

μετασχηματιστή εναλλασσόμενου ρεύματος)

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7 Στοιχεία που παρέχονται → σελ. 8

Μπορείτε να αποθηκεύσετε ταινίες και φωτογραφίες σε εξωτερική συσκευή μέσων (συσκευές αποθήκευσης USB), όπως σε εξωτερικό σκληρό δίσκο. Οι ακόλουθες λειτουργίες θα είναι διαθέσιμες αφού αποθηκεύσετε τις εικόνες σας σε εξωτερική συσκευή μέσων.

• Μπορείτε να συνδέσετε τη βιντεοκάμερά σας με την εξωτερική συσκευή μέσων και μετά να αναπαράγετε εικόνες που έχουν αποθηκευτεί στην εξωτερική συσκευή μέσων.
• Μπορείτε να συνδέσετε τον υπολογιστή σας με την εξωτερική συσκευή μέσων και να εισάγετε εικόνες στον υπολογιστή σας χρησιμοποιώντας το λογισμικό "PlayMemories Home" (σελ. 30).

Σημειώσεις

• Για αυτή τη λειτουργία, χρειάζεστε καλώδιο μετασχηματιστή USB VMC-UAM2 (πωλείται χωριστά).
• Συνδέστε το μετασχηματιστή εναλλασσόμενου ρεύματος και το καλώδιο τροφοδοσίας στην υποδοχή DC IN της βιντεοκάμερας και στην πρίζα τοίχου.
• Ανατρέξτε στο εγχειρίδιο οδηγιών που παρέχεται μαζί με την εξωτερική συσκευή μέσων.

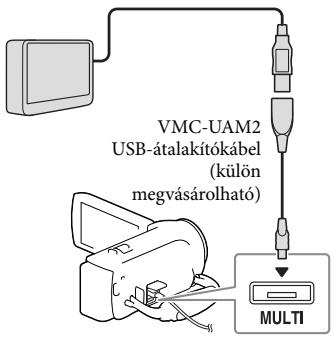

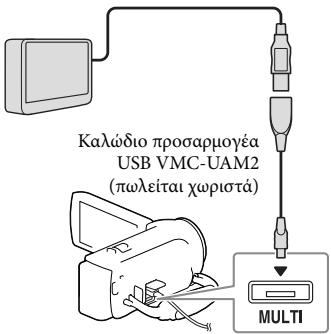

1 Συνδέστε τη βιντεοκάμερά σας με την εξωτερική συσκευή μέσων χρησιμοποιώντας το καλώδιο προσαρμογέα USB (πωλείται χωριστά).

Kalwódio prosoapmuoyéa USB VMC-UAM2 (πωλείται χωριστά) MULTI

2 Επιλέξτε [Αντιγραφή.] στην οθόνη της βιντεοκάμερας.

Na antiyapóv on eikóves pou dev éxouv antiyapéi στα εξωτερία μέσα απόθίκευος; Αντιγραφή. Αναπαραγωγή χωρίς antiyραφή. Εύκολη antiyραφή

• Αυτή τη στιγμή μπορούν να αποθηκευτούν στη συνδεδεμένη συσκευή μέσων ταινίες και φωτογραφίες που είναι αποθηκευμένες στο μέσο εγγραφής και δεν έχουν αποθηκευτεί ήδη στη συσκευή εξωτερικών μέσων.
• Η λειτουργία αυτή είναι διαθέσιμη μόνο όταν υπάρχουν εικόνες που έχουν εγγραφεί πρόσφατα.
  • Για να αποσυνδέσετε την εξωτερική συσκευή μέσων, επιλέξτεν ἀνώ η βιντεοκάμερα βρίσκεται σε λειτουργία αναμονής αναπαραγωγής (εμφανίζεται Προβολή συμβάντος ή Ευρετήριο συμβάντων).

Προσαρμογή της βιντεοκάμερας

Χρήση των μενού

Η βιντεοκάμερα διαθέτει διάφορα στοιχεία μενού σε κάθε μία από τις 6 κατηγορίες μενού.

Λειτουργία λήψης
Μηχανή/Μικρόφωνο
Ποιότ./μέγ. εικόνας
Λειτ. αναπαραγωγής
Επεξεργ./Αντιγραφή
Ρυθμίσεις

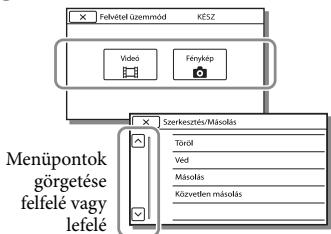

1 Επιλέξτε MENU.

MENU

2 Επιλέξτε μια κατηγορία.

MENU Λειτουργία λήψης Μηχανή/Μικρόφωνο Πούτ./μέγ εικόνας Λειτ. αναπαραγωγής Επίξεργ./Αντιγροφή Ρυθμίσεις

3 Επιλέξτε το επιθυμητό στοιχείο μενού.

Αλτουργία λήψης ANAMON Τανία Φυπογραφία Επέξεργ/Αντηραφή Διαγραφή Προστοσία Αντηραφή Αμεσο αντήγραφή Κάνει κύλιση τα στοιχεία μενού προς τα πάνω ή κάτω

Σημειώσεις

- Επιλέξτε × για να ολοκληρώσετε τη ρύθμιση του μενού ή για να επιστρέψετε την προηγούμενη οθόνη μενού.

Για να βρείτε γρήγορα ένα στοιχείο μενού

Τα μενού [Μηχανή/Μικρόφωνο] και [Ρυθμίσεις] διαθέτουν υποκατηγορίες.

Επιλέξτε το εικονίδιο υποκατηγορίας ώστε η οθόνη LCD να εμφανίζει τη λίστα των μενού στην υποκατηγορία που επιλέχθηκε.

Puthmášićs ANAMON Puthmášićs měsów Επίογή μέσου Εωτερική μνήμη Πληροφορίες měsów Διαμόρφωση Επίδ. αρχ. βάσης δέδ.

Εικονίδια υποκατηγορίας

'Отαν δεν μπορείτε να επιλέξετε ένα στοιχείο μενού

Τα στοιχεία μενού ή οι ρυθμίσεις με γκρι χρώμα δεν είναι διαθέσιμες.

'Otav επιλέξετε το στοιχείο μενού με γκρι χρώμα, η βιντεοκάμερά σας εμφανίζει το λόγο που δεν μπορείτε να επιλέξετε το στοιχείο μενού ή την προϋπόθεση κάτω από την οποία θα μπορείτε να ρυθμίσετε το στοιχείο μενού.

Επεξεργ./Αντηραφή ANAMON Διαγραφή Προστασία Αντηραφή Άμεσο αντίγραφο

Λειτουργία λήψης

Taivía ......Εγγράφει ταινίες.

Φωτογραφία......Κάνει λήψη φωτογραφιών.

Μηχανή/Μικρόφωνο

Μ Χειροκίνητες ρυθμίσ.

Ισορροπία λευκού...... Ρυθμίζει την ισορροπία χρωμάτων σε σχέση με το περιβάλλον εγγραφής.

'Εκθεση....Ρυθμίζει τη φωτεινότητα ταινών και φωτογραφιών. Εάν επιλέξετε [Χειροκίνητα], ρυθμίστε τη φωτεινότητα (έκθεση) χρησιμοποιώντας το + / -.

Εστίαση....Ρυθμίζει την εστίαση χειροκίνητα. Εάν επιλέξετε [Χειροκίνητα], επιλέξετε για να ρυθμίσετε την εστίαση για ένα κοντινό θέμα και → λ για να ρυθμίσετε την εστίαση για ένα μακρινό θέμα.

Low Lux......Εγγράφει εικόνες με φωτεινά χρώματα σε συνθήκες χαμηλού φωτισμού.

Ρυθμίσεις μηχανής

Επιλογή σκηνικού...... Επιλέγει μια κατάλληλη ρύθμιση εγγραφής ανάλογα με τον τύπο της σκηνής, όπως νυχτερινή λήψη ή παραλία.

Fader......Εμφανίζει ή αποκρύπτει βαθμιαία σκηνές.

Χρονοδιακόπτης... Ρυθμίζει τον αυτόματο χρονοδιακόπτη όταν η βιντεοκάμερά σας βρίσκεται σε λειτουργία εγγραφής φωτογραφιών.

Tele Macro......Εστιάζει στο θέμα με το φόντο του θολωμένο.

SteadyShot ...... Ρυθμίζει τη λειτουργία SteadyShot κατά τη λήψη ταινιών.

SteadyShot ^*1 ...... Ρυθμίζει τη λειτουργία SteadyShot κατά τη λήψη φωτογραφιών.

Ψηφιακό ζουμ ...... Ρυθμίζει το μέγιστο επίπεδο ζουμ του ψηφιακού ζουμ.

Αυτόματος φωτισμός ... Ρυθμίζει αυτόματα την έκθεση για θέματα με οπίσθιο φωτισμό.

Прóσωπο

Ανίχνευσ. προσώπου ... Ανιχνεύει αυτόματα πρόσωπα.

Κλείστρο χαμόγελου .... Κάνει αυτόματα λήψη όταν ανιχνευτεί ένα χαμόγελο.

Ευαισθ. ανίχν. χαμόγ..... Ρυθμίζει την ευαισθησία ανίχνευσης χαμόγελου για τη λειτουργία κλείστρου χαμόγελου.

Μικρόφωνο

Ενσωμ. μικρόφ. ζουμ ... Εγγράφει ταινίες με έντονο ήχο ανάλογα με τη θέση του ζουμ.

Μείωση θορ. Ανέμου ... Μειώνει το θόρυβο ανέμου από το ενσωματωμένο μικρόφωνο.

Επίπ. αναφ. μικροφ..... Ρυθμίζει το επίπεδο του μικροφώνου για την εγγραφή.

Υποβοήθηση λήψης

Το κουμπί μου ...... Εκχωρεί λειτουργίες στο Τα κουμπιά μου.

Γραμμή πλέγματος..... Εμφανίζει γραμμές πλέγματος ως οδηγό για να ελέγξετε εάν το θέμα σας είναι οριζόντιο ή κατακόρυφο.

Ρύθμιση προβολής...... Ρυθμίζει τη διάρκεια εμφάνισης των εικονιδίων ή ενδείξεων στην οθόνη LCD.

Ποιότ./μέγ. εικόνας

Λειτουργία ΕΓΓ ...... Ρυθμίζει τη λειτουργία για την εγγραφή ταινιών.

Ρυθμός καρέ……Ρυθμίζει το ρυθμό καρέ για την εγγραφή ταινιών.

Ρύθμ. HD/MP4/STD.....Ρυθμίζει την ποιότητα εικόνας για την εγγραφή ταινιών.

Ευρεία λειτουργία...... Ρυθμίζει την αναλογία οριζόντιας προς κατακόρυψης διάστασης κατά την εγγραφή ταινιών με ποιότητα εικόνας τυπικής ευκρίνειας (STD).

x.v.Color....Εγγράφει μεγαλύτερο εύρος χρωμάτων. Ρυθμίστε αυτό το στοιχείο όταν παρακολουθείτε εικόνες σε τηλεόραση που είναι συμβατή με x.v.Color.

Μέγ. εικόνας...... Ρυθμίζει το μέγεθος φωτογραφίας.

Λειτ. αναπαραγωγής

Προβολή συμβάντος...... Ξεκινάει την αναπαραγωγή εικόνων από την οθόνη Προβολή συμβάντος.

Ταινία επισήμανσης...... Ξεκινάει την αναπαραγωγή σκηνών αναπαραγωγής επισημάνσεων ή σεναρίων επισημάνσεων που αποθηκεύτηκαν σε ποιότητα εικόνας τυπικής ευκρίνειας (STD).

^③ Σενάριο ....… Ξεκινάει την αναπαραγωγή σεναρίων που αποθηκεύτηκαν με την αναπαραγωγή επισημάνσεων.

Επεξεργ./Αντιγραφή

Διαγραφή...... Διαγράφει ταινίες ή φωτογραφίες.

Προστασία ...... Προστατεύει ταινίες ή φωτογραφίες για την αποφυγή διαγραφής.

Αντιγραφή*²......Αντιγράφει εικόνες.

Άμεσο αντίγραφο ...... Αντιγράφει εικόνες που είναι αποθηκευμένες στη βιντεοκάμερα σε κάποιο τύπο εξωτερικής συσκευής μέσων.

Ρυθμίσεις

Ρυθμίσεις μέσων

Επιλογή μέσου*²...... Επιλέγει τον τύπο του μέσου εγγραφής (σελ. 16).

Πληροφορίες μέσων .... Εμφανίζει πληροφορίες στο μέσο εγγραφής.

Διαμόρφωση ...... Διαγράφει και διαμορφώνει όλα τα δεδομένα στο μέσο εγγραφής.

Επιδ. αρχ. βάσης δεδ.... Επιδιορθώνει το αρχείο βάσης δεδομένων εικόνων στο μέσο εγγραφής (σελ. 40).

Αριθμός αρχείου...... Ρυθμίζει τον τρόπο αντιστοίχισης του αριθμού αρχείου για φωτογραφίας.

▶ Puθμ. αναπαραγωγής

Κωδικός δεδομένων..... Εμφανίζει πληροφορίες που εγγράφηκαν αυτόματα κατά το χρόνο της εγγραφής.

Ρυθμ. έντασης ήχου ..... Ρυθμίζει την ένταση του ήχου αναπαραγωγής.

Λήψη μουσικής*3 ...... Πραγματοποιεί λήψη των αγαπημένων σας αρχείων μουσικής από τον υπολογιστή στη βιντεοκάμερά σας (ενώ η βιντεοκάμερα είναι συνδεδεμένη στον υπολογιστή), τα οποία μπορούν να αναπαραχθούν με τις σκηνές Αναπαραγωγής επισημάνσεων.

Διαγραφ. μουσικής*³ .... Διαγράφει όλα τα μουσικά αρχεία.

↔Σύνδεση

Τύπος τηλεόρασης ...... Μετατρέπει το σήμα ανάλογα με την τηλεόραση που είναι συνδεδεμένη (σελ. 24).

Ανάλυση HDMI...... Ρυθμίζει την ανάλυση εικόνας εξόδου κατά τη σύνδεση της βιντεοκάμερας με τηλεόραση με καλώδιο HDMI.

ΡΥΘΜΙΣΤΙΚΟ: HDMI.....Ρυθμίζει εάν το τηλεχειριστήριο της τηλεόρασης θα χρησιμοποιείται όταν η βιντεοκάμερα είναι συνδεδεμένη σε τηλεόραση συμβατή με "BRAVIA" Sync με το καλώδιο HDMI.

Σύνδεση USB ......Επιλέξτε αυτό το στοιχείο όταν δεν εμφανίζεται καμία οδηγία στην οθόνη LCD όταν συνδέετε τη βιντεοκάμερά σας σε μια εξωτερική συσκευή μέσω USB.

Ρύθμιση σύνδ. USB...... Ρυθμίζει τη λειτουργία σύνδεσης όταν η βιντεοκάμερα είναι συνδεδεμένη με υπολογιστή ή συσκευή USB.

Ρύθμιση USB LUN...... Ρυθμίζει τη βιντεοκάμερα για βελτίωση της συμβατότητας μιας σύνδεσης USB περιορίζοντας μερικές λειτουργίες USB.

Γενικές ρυθμίσεις

Μπιπ....Ρυθμίζει εάν θα ακούγονται οι ενδεικτικοί ήχοι της βιντεοκάμερας.

Φωτεινότητα LCD...... Ρυθμίζει τη φωτεινότητα της οθόνης LCD.

Language Setting ...... Ρυθμίζει τη γλώσσα στην οθόνη (σελ. 4).

Πληροφ. μπαταρίας..... Εμφανίζει τον κατά προσέγγιση υπολειπόμενο χρόνο της μπαταρίας.

Εξοικον. ενέργειας..... Ρυθμίζει την οθόνη LCD και την ισχύ για να απενεργοποιούνται αυτόματα.

Αρχικοποίηση...... Αρχικοποιεί όλες τις ρυθμίσεις στις προεπιλογές.

Λειτουρ. επίδειξης ...... Ρυθμίζει την αναπαραγωγή της ταινίας επίδειξης σχετικά με τις λειτουργίες της βιντεοκάμερας.

Ρυθμίσεις ρολογιού

Ρύθμ ημερ & ώρας...... Ρυθμίζει την ημερομηνία και την ώρα.

Ρύθμιση περιοχής...... Ρυθμίζει μια χρονική διαφορά χωρίς να σταματάει το ρολόι (σελ. 16).

*1 HDR-CX280/CX280E/CX290/CX290E
*2 HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E
*3 HDR-CX220/CX230/CX280/CX290/PJ230

Λοιπά/Ευρετήριο

Αντιμετώπιση προβλημάτων

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Εάν συναντήσετε προβλήματα κατά τη χρήση της βιντεοκάμερας, ακολουθήστε τα παρακάτω βήματα.

① Ελέγξτε τη λίστα (σελ. 38 έως 41) και επιθεωρήστε τη βιντεοκάμερα.

② Αποσυνδέστε τη βιντεοκάμερα από την πηγή ρεύματος, συνδέστε την ξανά μετά από περίπου 1 λεπτό και ενεργοποιήστε τη βιντεοκάμερα.

③ Επιλέξτε MENU → [Ρυθμίσεις] → [↳ Γενικές ρυθμίσεις] → [Αρχικοποίηση]. Εάν επιλέξετε [Αρχικοποίηση], γίνεται επαναφορά όλων των ρυθμίσεων συμπεριλαμβανομένου του ρολογιού.

④ Απευθυνθείτε στον αντιπρόσωπο της Sony ή στο τοπικό εξουσιοδοτημένο κέντρο εξυπηρέτησης της Sony.

- Ενδέχεται να χρειάζεται να αρχικοποιήσετε ή να αλλάξετε την τρέχουσα εσωτερική μνήμη (μοντέλα με εσωτερική μνήμη) της βιντεοκάμερας, ανάλογα με το πρόβλημα. Εάν πραγματοποιήσετε κάτι τέτοιο, θα διαγραφούν τα δεδομένα που είναι αποθηκευμένα στην εσωτερική μνήμη. Βεβαιωθείτε ότι έχετε αποθηκεύσει τα δεδομένα της εσωτερικής μνήμης σε κάποιο άλλο μέσο (αντίγραφο ασφαλείας) πριν στείλετε τη βιντεοκάμερα για

επισκευή. Δεν θα σας δοθεί αποζημίωση για τυχόν απώλεια δεδομένων από την εσωτερική μνήμη.

• Κατά την επισκευή, ενδέχεται να ελέγξουμε μια ελάχιστη ποσότητα δεδομένων που είναι αποθηκευμένα στην εσωτερική μνήμη προκειμένου να ερευνήσουμε το πρόβλημα. Ωστόσο, ο τοπικός αντιπρόσωπος της Sony δεν θα αντιγράψει ούτε θα διατηρήσει τα δεδομένα σας.
• Δείτε το Οδηγός χρήσης του "Handycam" (σελ. 6) για λεπτομέρειες σχετικά με τα συμπτώματα της βιντεοκάμεράς σας και το "PlayMemories Home Help Guide" (σελ. 30) σχετικά με τη σύνδεση της βιντεοκάμερας στον υπολογιστή σας.

Η βιντεοκάμερα δεν ενεργοποιείται.

• Τοποθετήστε μια φορτισμένη μπαταρία στη βιντεοκάμερα (σελ. 13).
  • Το βύσμα του μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) έχει αποσυνδεθεί από την πρίζα τοίχου. Συνδέστε το στην πρίζα τοίχου (σελ. 14).

Η βιντεοκάμερα δεν λειτουργεί παρόλο που η τροφοδοσία ρεύματος είναι ενεργοποιημένη.

• Αφού τεθεί σε λειτουργία, η βιντεοκάμερα χρειάζεται μερικά δευτερόλεπτα μέχρι να είναι έτοιμη για λήψη. Δεν πρόκειται για δυσλειτουργία.
  • Αποσυνδέστε το μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) από την πρίζα τοίχου ή αφαιρέστε την μπαταρία. Κατόπιν, συνδέστε τον ξανά μετά από περίπου 1 λεπτό.

Η βιντεοκάμερα θερμαίνεται.

- Η βιντεοκάμερα ενδέχεται να θερμανθεί κατά τη διάρκεια της λειτουργίας. Δεν πρόκειται για δυσλειτουργία.

Η βιντεοκάμερα απενεργοποιείται απότομα.

• Χρησιμοποιήστε το μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) (σελ. 14).
• Στην προεπιλεγμένη ρύθμιση, η βιντεοκάμερα απενεργοποιείται αυτόματα, εάν δεν τη χρησιμοποιήσετε για 2 λεπτά περίπου ([Εξοικον. ενέργειας]) (σελ. 37) ή εάν δεν την ενεργοποιήσετε ξανά.
  • Φορτίστε την μπαταρία (σελ. 13).

Δεν γίνεται εγγραφή εικόνων με το πάτημα του κουμπιού START/STOP ή PHOTO.

• Εμφανίζεται η οθόνη αναπαραγωγής. Διακόψτε την αναπαραγωγή και επιλέξτε MENU → [Λειτουργία λήψης] → [Ταινία] ή [Φωτογραφία].
• Η βιντεοκάμερα εγγράφει στο μέσο εγγραφής την εικόνα που έχετε μόλις τραβήξει. Δεν μπορείτε να πραγματοποιήσετε νέα εγγραφή κατά τη διάρκεια αυτής της περιόδου.
  • Το μέσο εγγραφής είναι πλήρες. Διαγράψτε τις εικόνες που δεν χρειάζεστε (σελ. 23).
• Ο συνολικός αριθμός σκηνών ταινίας ή φωτογραφιών υπερβαίνει τη χωρητικότητα εγγραφής της βιντεοκάμερας. Διαγράψτε τις εικόνες που δεν χρειάζεστε (σελ. 23).

Δεν είναι δυνατή η εγκατάσταση του "PlayMemories Home".

• Απαιτείται σύνδεση στο Διαδίκτυο για την εγκατάσταση του "PlayMemories Home".
• Ελέγξτε το περιβάλλον του υπολογιστή ή τη διαδικασία εγκατάστασης που απαιτείται για την εγκατάσταση του "PlayMemories Home".

To "PlayMemories Home" δεν λειτουργεί σωστά.

- Διακόψτε το "PlayMemories Home" και επανεκκινήστε τον υπολογιστή σας.

Η βιντεοκάμερα δεν αναγνωρίζεται από τον υπολογιστή.

• Αποσυνδέστε όλες τις συσκευές USB από την υποδοχή USB του υπολογιστή εκτός από το πληκτρολόγιο, το ποντίκι και τη βιντεοκάμερα.
• Αποσυνδέστε το ενσωματωμένο καλώδιο USB από τον υπολογιστή και επανεκκινήστε τον υπολογιστή. Κατόπιν συνδέστε ξανά τον υπολογιστή και τη βιντεοκάμερα με τη σωστή σειρά.
• Όταν το ενσωματωμένο καλώδιο USB και η υποδοχή USB της βιντεοκάμερας είναι συνδεδεμένα στις εξωτερικές συσκευές ταυτόχρονα, αποσυνδέστε αυτό που δεν είναι συνδεδεμένο σε υπολογιστή.

'Ενδειξη αυτόματης διάγνωσης/ Προειδοποιητικές ενδείξεις

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Εάν εμφανίζονται ενδείξεις στην οθόνη LCD, ελέγξτε τα ακόλουθα.

Εάν το πρόβλημα παραμένει ακόμη και μετά από μερικές προσπάθειες, απευθυνθείτε στον αντιπρόσωπο της

Sony ή στο τοπικό εξουσιοδοτημένο κέντρο εξυπηρέτησης της Sony. Σε αυτή την περίπτωση, όταν επικοινωνήσετε μαζί τους, δώστε τους όλους τους αριθμούς του κωδικού σφάλματος που ξεκινούν από C ή E.

Ενδέχεται να ακούγεται ένας ήχος όταν εμφανίζονται ορισμένες προειδοποιητικές ενδείξεις στην οθόνη.

C:04:□□

- Η μπαταρία δεν είναι τύπου "InfoLITHIUM" (σειρά V). Χρησιμοποιήστε μια μπαταρία "InfoLITHIUM" (σειρά V) (σελ. 13).

• Συνδέστε καλά το βύσμα DC του μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) στην υποδοχή DC IN της βιντεοκάμερας (σελ. 14).

C:06:□□

- Η θερμοκρασία της μπαταρίας είναι υψηλή. Αντικαταστήστε την μπαταρία ή τοποθετήστε τη σε δροσερό μέρος.

C:13:□□ / C:32:□□

- Αποσυνδέστε την πηγή ρεύματος. Συνδέστε την ξανά και θέστε ξανά τη βιντεοκάμερα σε λειτουργία.

E:□□:□□

- Ακολουθήστε τα βήματα από ② στη σελίδα 38.

- Η μπαταρία έχει σχεδόν εξαντληθεί.

A[![]

- Η θερμοκρασία της μπαταρίας είναι υψηλή. Αντικαταστήστε την μπαταρία ή τοποθετήστε τη σε δροσερό μέρος.

- Δεν έχει τοποθετηθεί κάρτα μνήμης (σελ. 17).

- Όταν αναβοσβήνει η ένδειξη, δεν υπάρχει αρκετός διαθέσιμος χώρος για την εγγραφή εικόνων. Διαγράψτε τις εικόνες που δεν χρειάζεστε (σελ. 23) ή διαμορφώστε την κάρτα μνήμης μετά την αποθήκευση των εικόνων σε άλλο μέσο (σελ. 36).

• Το αρχείο της βάσης δεδομένων εικόνας ενδέχεται να είναι κατεστραμμένο. Ελέγξτε το αρχείο βάσης δεδομένων επιλέγοντας MENU → [Ρυθμίσεις] → [‘Pυθμίσεις μέσων] → [Επιδ. αρχ. βάσης δεδ.] → το μέσο εγγραφής (μοντέλα με εσωτερική μνήμη).

- Η κάρτα μνήμης είναι κατεστραμμένη.

- Διαμορφώστε την κάρτα μνήμης με τη βιντεοκάμερά σας (σελ. 36).

- Έχει τοποθετηθεί μη συμβατή κάρτα μνήμης (σελ. 17).

- Η κάρτα μνήμης διαθέτει προστασία εγγραφής.

- Η πρόσβαση στην κάρτα μνήμης έχει περιοριστεί σε άλλη συσκευή.

(( )

• Η βιντεοκάμερα δεν είναι σταθερή, οπότε είναι πολύ πιθανό να προκύψει κούνημα της βιντεοκάμερας. Κρατήστε σταθερή τη βιντεοκάμερα και με τα δύο χέρια και εγγράψτε την εικόνα. Μστόσο, σημειώστε ότι η προειδοποιητική ένδειξη για το κούνημα της βιντεοκάμερας δεν σβήνει.

©

• Το μέσο εγγραφής είναι πλήρες.
- Δεν είναι δυνατή η εγγραφή φωτογραφιών κατά την επεξεργασία. Περιμένετε λίγη ώρα και στη συνέχεια πραγματοποιήσετε εγγραφή.

Πληροφορίες για το χειρισμό της βιντεοκάμερας

Για πληροφορίες σχετικά με το μοντέλο της βιντεοκάμερας, ανατρέξτε στην ακόλουθη σελίδα:

Λειτουργίες και εξοπλισμός → σελ. 7

Στοιχεία που παρέχονται → σελ. 8

Πληροφορίες για τη χρήση και τη φροντίδα

• Η βιντεοκάμερα δεν είναι αδιαπέραστη από τη σκόνη, τις σταγόνες ή το νερό.
• Μην κρατάτε τη βιντεοκάμερα από τα παρακάτω μέρη ούτε από τα καλύμματα υποδοχών.

Οθόνη LCD

Illustration of a hand holding a camera with a prohibition symbol (no text or labels)

Μπαταρία

Hand holding a device with a prohibition symbol (no text or labels present)

Ενσωματωμένο καλώδιο USB

Diagram showing a hand using a tool to stop a device with a no-smoking symbol nearby

• Μη στρέφετε τη βιντεοκάμερα προς τον ήλιο. Εάν το κάνετε αυτό, μπορεί να προκληθεί δυσλειτουργία της βιντεοκάμερας. Πραγματοποιήστε λήψεις του ήλιου μόνο σε συνθήκες χαμηλού φωτισμού, όπως το σούρουπο.

• Μη χρησιμοποιείτε και μη φυλάσσετε τη βιντεοκάμερα και τα εξαρτήματά της στις ακόλουθες θέσεις:

• Σε μέρη με εξαιρετικά υψηλή, χαμηλή θερμοκρασία ή υγρασία. Μην τα αφήνετε ποτέ εκτεθειμένα σε θερμοκρασίες άνω των 60 °C, όπως σε σημεία απευθείας έκθεσης στο ηλιακό φως, κοντά σε εστίες θέρμανσης ή σε αυτοκίνητο που είναι σταθμευμένο στον ήλιο. Μπορεί να προκληθούν δυσλειτουργίες ή παραμορφώσεις.
  – Κοντά σε ισχυρά μαγνητικά πεδία ή μηχανικές δονήσεις. Ενδέχεται να προκληθεί δυσλειτουργία της βιντεοκάμερας.
  – Κοντά σε ραδιοκύματα ή ακτινοβολία μεγάλης έντασης. Ενδέχεται να επηρεαστεί η λειτουργία εγγραφής της βιντεοκάμερας.

• Κοντά σε συσκευές συντονισμού όπως τηλεοράσεις ή ραδιόφωνα. Ενδέχεται να προκληθεί θόρυβος.
  – Σε παραλίες με άμμο ή σε μέρη με σκόνη. Εάν εισέλθει άμμος ή σκόνη στη βιντεοκάμερα, ενδέχεται να προκληθεί δυσλειτουργία. Μερικές φορές η συγκεκριμένη δυσλειτουργία δεν μπορεί να αποκατασταθεί.
  – Κοντά σε παράθυρα ή εξωτερικούς χώρους, όπου η οθόνη LCD ή ο φακός μπορεί να εκτίθενται σε άμεσο ηλιακό φως. Αυτό προκαλεί ζημιά στην οθόνη LCD.
  • Για λειτουργία με συνεχές ή εναλλασσόμενο ρεύμα, χρησιμοποιήστε τα εξαρτήματα που υποδεικνύονται σε αυτές τις οδηγίες λειτουργίας.
  • Φροντίστε ώστε η βιντεοκάμερα να μη βραχεί, για παράδειγμα, από τη βροχή ή από το νερό της θάλασσας. Εάν η βιντεοκάμερα βραχεί, ενδέχεται να προκληθεί δυσλειτουργία. Μερικές φορές η συγκεκριμένη δυσλειτουργία δεν μπορεί να αποκατασταθεί.

• Εάν κάποιο στερεό αντικείμενο ή υγρό εισέλθει στο εσωτερικό της θήκης, αποσυνδέστε τη βιντεοκάμερα και δώστε τη για έλεγχο σε έναν αντιπρόσωπο της Sony, προτού τη χρησιμοποιήσετε ξανά.
  • Αποφύγετε τον αδέξιο χειρισμό, την αποσυναρμολόγηση, την τροποποίηση, τις κρούσεις ή τα κτυπήματα, π.χ. με σφυρί, από πτώση ή πάτημα του προϊόντος. Προσέχετε ιδιαίτερα το φακό.

• Διατηρείτε κλειστή την οθόνη LCD όταν δε χρησιμοποιείτε τη βιντεοκάμερα.

• Μη χειρίζεστε τη βιντεοκάμερα όταν είναι τυλιγμένη με αντικείμενο, για παράδειγμα με πετσέτα.
• Όταν αποσυνδέετε το καλώδιο τροφοδοσίας, τραβήξτε το βύσμα και όχι το καλώδιο (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος).
• Μην καταστρέφετε το καλώδιο τροφοδοσίας, τοποθετώντας, για παράδειγμα, κάτι βαρύ επάνω του (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος).
• Μη χρησιμοποιείτε παραμορφωμένη ή κατεστραμμένη μπαταρία.
• Διατηρείτε καθαρές τις μεταλλικές επαφές.
• Σε περίπτωση διαρροής του ηλεκτρολύτη της μπαταρίας:

– Απευθυνθείτε στο εξουσιοδοτημένο κέντρο σέρβις της Sony.
- Ξεπλύνετε το υγρό, εάν έχει έρθει σε επαφή με το δέρμα σας.
– Εάν το υγρό έρθει σε επαφή με τα μάτια σας, ξεπλύνετε με άφθονο νερό και ζητήστε αμέσως τη συμβουλή ιατρού.

'Отαν δεν χρησιμοποιείτε τη βιντεοκάμερα για μεγάλο χρονικό διάστημα

• Πα να διατηρήσετε τη βίντεοκάμερα στη βέλτιστη κατάσταση για πολύ καιρό, ενεργοποιήστε τη και θέστε τη σε λειτουργία εγγράφοντας και αναπαράγοντας εικόνες μία φορά το μήνα, περίπου.
- Χρησιμοποιήστε την μπαταρία έως ότου εξαντληθεί, πριν τη φυλάξετε.

Σημείωση σχετικά με τη θερμοκρασία της βιντεοκάμερας/της μπαταρίας

- Όταν η θερμοκρασία της βιντεοκάμερας ή της μπαταρίας είναι υπερβολικά υψηλή ή υπερβολικά χαμηλή, ενδέχεται να μην έχετε τη δυνατότητα να πραγματοποιήσετε εγγραφή ή αναπαραγωγή με τη βιντεοκάμερα, λόγω των λειτουργιών προστασίας της βιντεοκάμερας που ενεργοποιούνται σε τέτοιες καταστάσεις. Στην περίπτωση αυτή, εμφανίζεται μια ένδειξη στην οθόνη LCD.

Σημειώσεις για τη φόρτιση μέσω του καλωδίου USB

• Ενδέχεται να μην είναι δυνατή η φόρτιση με όλους τους υπολογιστές.
• Εάν συνδέσετε τη βιντεοκάμερα σε ένα φορητό υπολογιστή που δεν είναι συνδεδεμένος σε μια πηγή ρεύματος, η μπαταρία του φορητού υπολογιστή θα συνεχίσει να καταναλώνει τη φόρτισή της. Μην αφήνετε τη βιντεοκάμερα συνδεδεμένη σε έναν υπολογιστή με αυτόν τον τρόπο.
• Δεν εγγυάται η φόρτιση με τη χρήση προσωπικά συναρμολογημένου υπολογιστή, τροποποιημένου υπολογιστή ή μέσω διανομέα USB. Η βιντενακάμερα ενδέχεται να μη λειτουργήσει σωστά ανάλογα με τη συσκευή USB που χρησιμοποιείται με τον υπολογιστή.

'Οταν η βιντεοκάμερα είναι συνδεδεμένη σε υπολογιστή ή εξαρτήματα

• Μην επιχειρείτε να διαμορφώσετε το μέσο εγγραφής της βιντεοκάμερας με υπολογιστή. Εάν το κάνετε αυτό, η βιντεοκάμερα ενδέχεται να μη λειτουργεί σωστά.
• Κατά τη σύνδεση της βιντεοκάμερας σε μια άλλη συσκευή μέσω καλωδίων επικοινωνίας, βεβαιωθείτε ότι έχετε τοποθετήσει σωστά

το βύσμα σύνδεσης. Εάν σπρώξετε το βύσμα στον ακροδέκτη ασκώντας δύναμη, ενδέχεται να προκληθεί ζημιά στον ακροδέκτη και δυσλειτουργία της βιντεοκάμερας.

- Όταν η βιντεοκάμερα είναι συνδεδεμένη σε άλλες συσκευές μέσω σύνδεσης USB και η ισχύς της βιντεοκάμερας είναι ενεργοποιημένη, μην κλείσετε τον πίνακα LCD. Μπορεί να χαθούν τα δεδομένα εικόνας που έχουν εγγραφεί.

Σημειώσεις για τα προαιρετικά εξαρτήματα

• Συνιστούμε τη χρήση γνήσιων εξαρτημάτων της Sony.
• Ενδέχεται να μην είναι διαθέσιμα γνήσια εξαρτήματα της Sony σε ορισμένες χώρες/περιοχές.

Σχετικά με το χειρισμό της οθόνης LCD

• Εάν αφήνετε δαχτυλιές, κρέμα χεριών, κτλ. επάνω στην οθόνη LCD, η επικάλυψη της οθόνης LCD θα φύγει εύκολα. Καθαρίστε τα όσο το δυνατό συντομότερα.
• Εάν σκουπίσετε την οθόνη LCD δυνατά με χαρτομάντιλο, κτλ., ενδέχεται να γδαρθεί η επικάλυψη της οθόνης LCD.
• Εάν λερωθεί η οθόνη LCD με δαχτυλιές ή σκόνη, συνιστάται να τα αφαιρέσετε προσεκτικά από την οθόνη και στη συνέχεια να την καθαρίσετε με ένα μαλακό πανί, κ.λπ.

Οθόνη LCD

• Μην ασκείτε υπερβολική πίεση στην οθόνη LCD, καθώς μπορεί να προκληθεί ανομοιομορφία στην εμφάνιση των χρωμάτων ή άλλη βλάβη.
• Εάν η βιντεοκάμερα χρησιμοποιείται σε ψυχρό μέρος, ενδέχεται να εμφανίζεται ένα κατάλοιπο της εικόνας στην οθόνη LCD. Δεν πρόκειται για δυσλειτουργία.

- Κατά τη χρήση της βιντεοκάμερας, το πίσω μέρος της οθόνης LCD ενδέχεται να θερμανθεί. Δεν πρόκειται για δυσλειτουργία.

Για καθαρισμό της θήκης και του φακού προβολέα (Μοντέλα με προβολέα)

• Σκουπίστε απαλά τη θήκη και το φακό με ένα μαλακό πανί, όπως πανί καθαρισμού ή πανάκι γυαλιών.
• Εάν η θήκη και ο φακός προβολέα είναι πολύ βρόμικα, καθαρίστε τη θήκη της βιντεοκάμερας και το φακό με ένα μαλακό πανι που έχετε υγράνει ελαφρά με νερό και στη συνέχεια σκουπίστε τη θήκη και το φακό βιντεοκάμερας με ένα στεγνό μαλακό πανί.
• Αποφύγετε τα ακόλουθα για να μην παραμορφωθεί η θήκη, υποστεί ζημιά το φινίρισμα ή γρατζουνιστεί ο φακός:
  – Τη χρήση χημικών ουσιών, όπως διαλυτικό, βενζίνη, αλκούλη, πανιά εμποτισμένα με χημικές ουσίες, εντομοαπωθητικά, εντομοκτόνα και αντηλιακά
• Το χειρισμό της βιντεοκάμερας όταν έχετε πιάσει τις παραπάνω ουσίες με γυμνά χέρια
  – Την επαφή της βιντεοκάμερας με αντικείμενα από καουτσούκ ή βινύλιο για μεγάλο χρονικό διάστημα

Πληροφορίες για τη φροντίδα και τη φύλαξη του φακού

• Καθαρίστε την επιφάνεια του φακού με ένα μαλακό πανί στις παρακάτω περιπτώσεις:
  -Όταν υπάρχουν αποτυπώματα στην επιφάνεια του φακού
• Σε θερμά ή υγρά μέρη
• Όταν ο φακός εκτίθεται στον αέρα της θάλασσας, όπως π.χ. στην παραλία
• Φυλάξτε το φακό σε έναν καλά αεριζόμενο χώρο, όπου δεν μπορεί να εισέλθει σκόνη ή βρομιά.
• Για να αποφύγετε το σχηματισμό μούχλας, καθαρίζετε τακτικά το φακό και αποθηκεύστε τον όπως περιγράφεται παραπάνω.

Σχετικά με τη φόρτιση της προεγκατεστημένης επαναφορτιζόμενης μπαταρίας

Η βιντεοκάμερα διαθέτει μια προεγκατεστημένη, επαναφορτιζόμενη μπαταρία για τη διατήρηση της ημερομηνίας, της ώρας και άλλων ρυθμίσεων, ακόμη και όταν η οθόνη LCD είναι κλειστή. Η προεγκατεστημένη επαναφορτιζόμενη μπαταρία φορτίζεται πάντα, όταν η βιντεοκάμερα είναι συνδεδεμένη στην πρίζα τοίχου μέσω του μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) ή όταν είναι τοποθετημένη η μπαταρία. Η επαναφορτιζόμενη μπαταρία αποφορτίζεται πλήρως σε περίπου 3 μήνες, εάν δεν χρησιμοποιήσετε καθόλου τη βιντεοκάμερα. Φορτίστε την προεγκατεστημένη επαναφορτιζόμενη μπαταρία πριν αρχίσετε να χρησιμοποιείτε τη βιντεοκάμερα. Ωστόσο, ακόμη και εάν η προεγκατεστημένη επαναφορτιζόμενη μπαταρία δεν είναι φορτισμένη, δεν επηρεάζεται η λειτουργία της βιντεοκάμερας, εκτός από την εγγραφή της ημερομηνίας.

Τρόπος φόρτισης της προεγκατεστημένης επαναφορτιζόμενης μπαταρίας

Συνδέστε τη βιντεοκάμερά σας στην πρίζα τοίχου με τη χρήση του μετασχηματιστή εναλλασσόμενου ρεύματος (μοντέλα με μετασχηματιστή εναλλασσόμενου ρεύματος) ή τοποθετήστε την πλήρως φορτισμένη μπαταρία και αφήστε τη με την οθόνη LCD κλειστή για περισσότερες από 24 ώρες.

Σημείωση για την απόρριψη/ μεταβίβαση ιδιοκτησίας της βιντεοκάμερας (Μοντέλα με εσωτερική μνήμη)

Ακόμη και εάν διαγράψετε όλες τις ταινίες και τις φωτογραφίες ή εκτελέσετε [Διαμόρφωση] (σελ. 36), τα δεδομένα στην εσωτερική μνήμη ενδέχεται να μη σβηστούν τελείως. Συνιστάται να επιλέξετε MENU → [Ρυθμίσεις] → [‘↓ Ρυθμίσεις μέσων] → [Διαμόρφωση] → [Απαλοιφή] για να αποφύγετε την ανάκτηση των δεδομένων σας.

Προδιαγραφές

Σύστημα

Μορφή σήματος:

Χρώμα NTSC, πρότυπα EIA (HDR-CX220/

CX230/CX280/CX290/PJ230)

Χρώμα PAL, πρότυπα CCIR (HDR-CX220E/

CX230E/CX280E/CX290E/PJ220E/PJ230E)

HD TV

Μορφή εγγραφής ταινίας:

AVCHD (Μορφή AVCHD συμβατή με

Ver.2.0):

Βίντεο: MPEG-4 AVC/H.264

'Ηχος: Dolby Digital 2 καναλιών Dolby Digital

Stereo Creator ^*1

MPEG-2 PS:

Βίντεο: MPEG-2 (Βίντεο)

'Ηχος: Dolby Digital 2 καναλιών Dolby Digital

Stereo Creator ^*1

MP4:

Βίντεο: MPEG-4 AVC/H.264

'Ηχος: MPEG-4 AAC-LC 2 καναλιών

*1 Kataσκευάζεται μετά από άδεια της Dolby Laboratories.

Μορφή αρχείων φωτογραφιών:

Συμβατή με DCF Ver.2.0

Συμβατή με Exif Ver.2.3

Συμβατή με MPF Baseline

Μέσο εγγραφής (Ταινία/Φωτογραφία):

Εσωτερική μνήμη

HDR-CX230/CX230E/CX290/CX290E/

PJ230/PJ230E: 8 GB

"Memory Stick PRO Duo"

Κάρτα SD (Κλάση 4 ή ταχύτερη)

Η χωρητικότητα που μπορεί να χρησιμοποιήσει ένας χρήστης

HDR-CX230/CX230E/CX290/CX290E:

Περίπου 7,75 GB*6

HDR-PJ230/PJ230E: Περίπου 7,75 GB*²

*6 1 GB ισοδυναμεί με 1 δισεκατομμύριο bytes, μέρους του οποίου χρησιμοποιείται για τη διαχείριση συστήματος ή/και αρχεία εφαρμογής.

*2 1 GB ισοδυναμεί με 1 δισεκατομμύριο bytes, μέρους του οποίου χρησιμοποιείται για τη διαχείριση συστήματος ή/και αρχεία εφαρμογής. Μπορεί να διαγραφεί μόνο προ-εγκατεστημένη ταινία επίδειξης.

Συσκευή εικόνας:

Αισθητήρας CMOS 3,1 mm (τύπος 1/5,8)

Pixel εγγραφής (φωτογραφία, 16:9):

Méγ. 8,9 mega (3 984 × 2 240) pixel*3

Μεικτό: Περίπου 2 390 000 pixel

Ενεργά (ταινία, 16:9)*4:

Περίπου 2 150 000 pixel (HDR-CX220/

CX220E/CX230/CX230E/PJ220E/PJ230/PJ230E)

Περίπου 2 290 000 pixel (HDR-CX280/

CX280E/CX290/CX290E)

Ενεργά (φωτογραφία, 16:9):

Περίπου 2 290 000 pixel

Ενεργά (φωτογραφία, 4:3):

Περίπου 1 710 000 pixel

Φακός:

Φακός Carl Zeiss Vario-Tessar

HDR-CX220/CX220E/CX230/CX230E/

PJ220E/PJ230/PJ230E:

27× (Οπτικό)*5, 32× (Εκτεταμένο, κατά την

εγγραφή ταινιών)*4, 320× (Ψηφιακό)

HDR-CX280/CX280E/CX290/CX290E:

27× (Οπτικό)*⁴, 50× (Εκτεταμένο, κατά την

εγγραφή ταινιών)*5, 320× (Ψηφιακό)

F1,9 \~ F4,0

Εστιακή απόσταση:

f = 2,1mm 57,0mm

Όταν μετατρέπεται σε φωτογραφική κάμερα

35 mm

Για ταινίες*⁴:

29,8 mm \~ 953,6 mm (16:9)

(HDR-CX220/CX220E/CX230/CX230E/

PJ220E/PJ230/PJ230E)

29,8 mm \~ 804 mm (16:9)

(HDR-CX280/CX280E/CX290/CX290E)

Για φωτογραφίες: 29,8 mm \~ 804 mm (16:9)

Θερμοκρασία χρώματος: [Αυτόματα], [Ένα

πάτημα], [Εσωτερικός], [Εξωτερικός]

Ελάχιστος φωτισμός

6 lx (lux) (σε προεπιλεγμένη ρύθμιση,

ταχύτητα κλείστρου 1/30 δευτερολέπτου

(HDR-CX220/CX230/CX280/CX290/PJ230)

ή 1/25 δευτερολέπτου (HDR-CX220E/

CX230E/CX280E/CX290E/PJ220E/PJ230E))

3 lx (lux) (το [Low Lux] είναι ρυθμισμένο σε

[Nai], ταχύτητα κλείστρου 1/30 δευτερολέπτου

(HDR-CX220/CX230/CX280/CX290/PJ230) ή

1/25 δευτερολέπτου (HDR-CX220E/CX230E/

CX280E/CX290E/PJ220E/PJ230E))

*3 To μοναδικό σύστημα επεξεργασίας εικόνων BIONZ της Sony επιτρέπει ανάλυση φωτογραφιών εικόνων ισοδύναμη με τα μεγέθη που περιγράφηκαν.

*4 To [SteadyShot] είναι ρυθμισμένο σε [Τυπική] ή [Όχι].

*5 To [SteadyShot] είναι ρυθμισμένο σε [Ενεργή].

Σύνδεσμοι εισόδου/εξόδου

Υποδοχή HDMI OUT: Σύνδεσμος micro HDMI

Υποδοχή USB: Τύπος A (Ενσωματωμένο καλώδιο USB)

Ακροδέκτης Multi/Micro USB*

* Υποστηρίζει συσκευές συμβατές με micro USB.

- H σύνδεση USB είναι μόνο για έξοδο (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E).

Οθόνη LCD

Εικόνα: 6,7 cm (τύπος 2,7, αναλογία διαστάσεων 16:9)

Συνολικός αριθμός pixel:

230 400 (960 × 240)

Προβολέας (HDR-PJ220E/PJ230/PJ230E)

Τύπος προβολέα: DLP

Πηγή φωτός: LED (R/G/B)

Εστίαση: Χειροκίνητα

Απόσταση ρίψης: 0,5 m ή περισσότερα

Αναλογία αντίθεσης: 1500:1

Ανάλυση (έξοδος): nHD (640 × 360)

Χρόνος συνεχόμενης προβολής (όταν χρησιμοποιείται η παρεχόμενη μπαταρία): Περίπου 50 λ

Γενικά

Απαιτήσεις ισχύος: Συνεχές ρεύμα 6,8 V/7,2 V (μπαταρία) Συνεχές ρεύμα 8,4 V (Μετασχηματιστής εναλλασσόμενου ρεύματος (HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E))

USB Φόρτιση: Συνεχές ρεύμα 5 V 500 mA/1,5 A

Μέση κατανάλωση ισχύος: HDR-CX220/CX220E/CX230/CX230E HD: 2,1 W MP4: 1,9 W STD: 2,0 W HDR-CX280/CX280E/CX290/CX290E/ PJ220E/PJ230/PJ230E HD: 2,2 W MP4: 2,0 W STD: 2,1 W

Θερμοκρασία λειτουργίας: 0 °C έως 40 °C

Θερμοκρασία αποθήκευσης: -20 °C έως +60 °C

Διαστάσεις (περίπου): HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E: 52,5 mm × 57 mm × 117 mm (π/ν/β) με τα προεξέχοντα μέρη 52,5 mm × 57 mm × 125 mm (π/ν/β) με τα προεξέχοντα μέρη και την παρεχόμενη επαναφορτιζόμενη μιταταρία

HDR-PJ220E/PJ230/PJ230E:

58 mm × 57 mm × 117 mm (π/ν/β) με τα προεξέχοντα μέρη

58 mm × 57 mm × 125 mm (π/ν/β) με

τα προεξέχοντα μέρη και την παρεχόμενη επαναφορτιζόμενη μπαταρία

Βάρος (περίπου)

HDR-CX220/CX220E/CX230/CX230E:

178 g μόνο η κύρια μονάδα

222 g συμπεριλαμβανομένης της

παρεχόμενης επαναφορτιζόμενης μπαταρίας

HDR-CX280/CX280E/CX290/CX290E:

180 g μόνο η κύρια μονάδα

224 g συμπεριλαμβανομένης της

παρεχόμενης επαναφορτιζόμενης μπαταρίας

HDR-PJ220E/PJ230/PJ230E:

210 g μόνο η κύρια μονάδα

254 g συμπεριλαμβανομένης της

παρεχόμενης επαναφορτιζόμενης μπαταρίας

Μετασχηματιστής εναλλασσόμενου ρεύματος AC-L200C/AC-L200D

(HDR-CX280/CX280E/CX290/CX290E/

PJ220E/PJ230/PJ230E)

Απαιτήσεις ισχύος: AC 100 V - 240 V, 50 Hz/60 Hz

Κατανάλωση έντασης ρεύματος: 0,35 Α - 0,18 Α

Κατανάλωση ισχύος: 18 W

Τάση εξόδου: Συνεχές ρεύμα 8,4 V

Ρεύμα εξόδου: 1,7 Α

Θερμοκρασία λειτουργίας: 0 °C έως 40 °C

Θερμοκρασία αποθήκευσης: -20 °C έως +60 °C

Διαστάσεις (περίπου): 48 mm × 29 mm × 81 mm (π/υ/β) χωρίς τα προεξέχοντα εξαρτήματα

Βάρος (περίπου): 150 g χωρίς το καλώδιο τροφοδοσίας ρεύματος

Επαναφορτιζόμενη μπαταρία NP-FV30

Μέγιστη τάση εξόδου: Συνεχές ρεύμα 8,4 V

Τάση εξόδου: Συνεχές ρεύμα 7,2 V

Μέγιστη τάση φόρτισης: Συνεχές ρεύμα 8,4 V

Μέγιστο ρεύμα φόρτισης: 2,12 Α

Χωρητικότητα

Τυπική: 3,6 Wh (500 mAh)

Ελάχιστη: 3,6 Wh (500 mAh)

Τύπος: Ιόντων λιθίου

Ο σχεδιασμός και οι προδιαγραφές της

βιντεοκάμερας και των εξαρτημάτων υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Αναμενόμενος χρόνος λειτουργίας με την παρεχόμενη μπαταρία (σε λεπτά)

Αυτοί οι πίνακες δείχνουν το χρόνο λειτουργίας κατά προσέγγιση όταν χρησιμοποιείτε πλήρως φορτισμένη μπαταρία.

HDR-CX220/CX220E/CX230/CX230E

Μέσα εγγραφής	HDR-CX230/CX230E		HDR-CX220/CX220E
	Εσωτερική μνήμη	Κάρτα μνήμης
Συνεχόμενος χρόνος εγγραφής	95	95
Τυπικός χρόνος εγγραφής	45	45
Χρόνος αναπαραγωγής	145	145

HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

Μέσα εγγραφής	HDR-CX290/CX290E/PJ230/PJ230E		HDR-CX280/CX280E/PJ220E
	Εσωτερική μνήμη	Κάρτα μνήμης
Συνεχόμενος χρόνος εγγραφής	90	90
Τυπικός χρόνος εγγραφής	45	45
Χρόνος αναπαραγωγής	135	135

• Κάθε χρόνος εγγραφής μετριέται όταν η βιντεοκάμερα εγγράφει ταινίες με ποιότητα εικόνας υψηλής ευκρίνειας (HD) με το [ Έ Έ λειτουργία ΕΓΓ ] ρυθμισμένο σε [Τυπική HQ ].
• Ο τυπικός χρόνος εγγραφής εμφανίζει το χρόνο όταν επαναλαμβάνετε την έναρξη/διακοπή εγγραφής, αλλάζετε τη λειτουργία φωτογραφίας ή ταινίας και κάνετε ζουμ.

• Όταν χρησιμοποιείτε κάρτα μνήμης Sony.

• Συνιστάται η μέτρηση των χρόνων όταν χρησιμοποιείτε τη βιντεοκάμερα στους 25 °C. Συνιστάται 10 °C έως 30 °C.

• Ο χρόνος εγγραφής και αναπαραγωγής θα είναι συντομότερος ανάλογα με τις συνθήκες κάτω από τις οποίες χρησιμοποιείτε τη βιντεοκάμερα, για παράδειγμα όταν χρησιμοποιείτε τη βιντεοκάμερα σε χαμηλές θερμοκρασίες.
• Ο μέγιστος χρόνος εγγραφής ταινιών και ο αριθμός φωτογραφιών που μπορούν να εγγραφούν εμφανίζεται στην οθόνη (σελ. 50)
• Ο χρόνος εγγραφής μπορεί να διαφέρει ανάλογα με τις συνθήκες εγγραφής και τις συνθήκες του θέματος και τα [ ┌──Λειτουργία ΕΓΓ ].

Σχετικά με τα εμπορικά σήματα

• Ta "Handycam" και HANDYCSM είναι σήματα κατατεθέντα της Sony Corporation.
- Ta "AVCHD", "AVCHD Progressive", to loyóτυπo "AVCHD" και το loyóτυπo "AVCHD Progressive" είναι εμπορικά σήματα της Panasonic Corporation και Sony Corporation.
• Ta "Memory Stick", "Memory Stick Duo", "MEMORY STICK Duo", "Memory Stick PRO Duo", "MEMORY STICK PRO Duo", "Memory Stick PRO-HG Duo", "MEMORY STICK PRO-HG Duo", "Memory Stick XC-HG Duo", "MEMORY STICK XC-HG Duo", "MagicGate", "MAGICGATE", "MagicGate Memory Stick" και "MagicGate Memory Stick Duo" αποτελούν εμπορικά σήματα ή εμπορικά σήματα κατατεθέντα της Sony Corporation.
- To "InfoLITHIUM" είναι εμπορικό σήμα της Sony Corporation.
• Ta "x.v.Color" και "x.v.Colour" είναι εμπορικά σήματα της Sony Corporation.
- To "BIONZ" είναι εμπορικό σήμα της Sony Corporation.
- To "BRAVIA" είναι εμπορικό σήμα της Sony Corporation.
- Η επωνυμία Blu-ray Disc™ και το σύμβολο Blu-ray™ είναι εμπορικά σήματα της Blu-ray Disc Association.
- Η επωνυμία Dolby και το σύμβολο double-D είναι εμπορικά σήματα της Dolby Laboratories.

Ενδείξεις οθόνης

• Οι όροι HDMI και HDMI High-Definition Multimedia Interface και το λογότυπο HDMI αποτελούν εμπορικά σήματα ή εμπορικά σήματα κατατεθέντα της HDMI Licensing LLC στις Ηνωμένες Πολιτείες Αμερικής και σε άλλες χώρες.
- Οι ονομασίες Microsoft, Windows, Windows Vista και DirectX είναι είτε σήματα κατατεθέντα ή εμπορικά σήματα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες.
• Τα Mac και Mac OS είναι σήματα κατατεθέντα της Apple Inc. στις Η.Π.Α. και σε άλλες χώρες.
• Ta Intel, Intel Core kai Pentium είναι εμπορικά σήματα ή σήματα κατατεθέντα της Intel Corporation ή θυγατρικών αυτής, στις Ηνωμένες Πολιτείες και σε άλλες χώρες.
• Ta "◀" kai "PlayStation" αποτελούν εμπορικά σήματα κατατεθέντα της Sony Computer Entertainment Inc.
- Το λογότυπο SDXC είναι εμπορικό σήμα της SD-3C, LLC.
- To MultiMediaCard είναι εμπορικό σήμα της MultiMediaCard Association.
- To Facebook kαι το λογότυπο "f" αποτελούν εμπορικά σήματα ή εμπορικά σήματα κατατεθέντα της Facebook, Inc.
- To YouTube kαι το λογότυπο YouTube αποτελούν εμπορικά σήματα ή εμπορικά σήματα κατατεθέντα της Google Inc.

Ολα τα άλλα ονόματα προϊόντων που αναφέρονται στο παρόν μπορεί να είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων εταιρειών τους. Επιπλέον, τα ™ και ® δεν αναφέρονται σε όλες τις περιπτώσεις στο παρόν εγχειρίδιο.

Works with PlayStation®3

Διασκεδάστε περισσότερο με το PlayStation 3 κατεβάζοντας την εφαρμογή για PlayStation 3 από το PlayStation Store (όπου διατίθεται.)

Η εφαρμογή για το PlayStation 3 απαιτεί λογαριασμό PlayStation Network και κατέβασμα της εφαρμογής. Με δυνατότητα πρόσβασης σε περιοχές όπου διατίθεται το PlayStation Store.

Οι ακόλουθες ενδείξεις εμφανίζονται όταν αλλάζετε τις ρυθμίσεις.

Αριστερά

Ενδείξη	Σημασία
MENU	Κουμπί MENU (34)
	Εγγραφή μεχρονοδιακόπτη (35)
4:3
	Ευρεία λειτουργία (36)
	Fader (35)
E1OFF	Η επιλογή [Ανίχνευσ. προσώπου] έχει οριστεί σε [Όχι] (35)
	Η επιλογή [Κλείστρο χαμόγελου] έχει οριστεί σε [Όχι] (35)
	Χειροκίνητη εστίαση (35)
	Επιλογή σκηνικού (35)
	Ισορροπία λευκού (35)
	Απενεργοποιημένο SteadyShot (35)
	Tele Macro (35)
	Προορισμός (37)
	Ευφυές αυτόματο (ανίχνευση προσώπου/ ανίχνευση σκηνικού/ ανίχνευση κουνήματος της κάμερας) (21)

Κέντρο

Ενδείξη	Σημασία
	Ρύθμ. προβ. διαφαν.
	Προειδοποίηση (40)
	Λειτουργία αναπαραγωγής (23)

Δεξιά

Ενδείη	Σημασία
HDE 60i HQMP4 720	Ποιότητα εικόνων εγγραφής (HD/MP4/ STD), ρυθμός καρέ (60p/50p/60i/50i), λειτουργία εγγραφής (PS/FX/FH/HQ/LP) και μέγεθος ταινίας (35)
60λεπτά	Υπολειπόμενος χρόνος μπαταρίας
	Εγγραφή/αναπαραγωγή/επεξεργασία μέσων (16)
0:00:00	Μετρητής (ώρα:λεπτό: δευτερόλεπτο)
00λεπτά	Εκτιμώμενος υπολειπόμενος χρόνος εγγραφής
9999 16:98,9M	Κατά προσέγγιση αριθμός εγγράψιμων φωτογραφιών και μέγεθος φωτογραφιών (36)
101	Φάκελος αναπαραγωγής
100/112	Τρέχουσα αναπαραγόμενη ταινία ή φωτογραφία/Αριθμός συνολικών εγγεγραμμένων ταινιών ή φωτογραφιών
	Σύνδεση στην εξωτερική συσκευή μέσων (31)

Κάτω

Ενδείξη	Σημασία
	Χαμηλή [Επίπ. αναφ. μικροφ.] (35)
	[Μείωση θορ. Ανέμου] (35)
	Ενσωμ. μικρόφ. ζουμ (35)
	Low Lux (35)

	'Εκθεση (35)
iAUTO	Ευφυές αυτόματο (21)
101-0005	'Ονομα αρχείου δεδομένων
o-m	Προστασία (36)

• Οι ενδείξεις και οι θέσεις τους παρουσιάζονται κατά προσέγγιση και ενδέχεται να διαφέρουν από τα στοιχεία που εμφανίζονται στην πραγματικότητα.
• Ορισμένες ενδείξεις ενδέχεται να μην εμφανίζονται, ανάλογα με το μοντέλο της βιντεοκάμερας.

Ευρετήριο

E

Extended Zoom....20

M

Mac....27

"Memory Stick PRO Duo" (Mark2)....17

"Memory Stick PRO-HG Duo"....17

"Memory Stick XC-HG Duo"....17

P

PlayMemories Home...... 6, 27, 28

PlayMemories Home Help Guide....6, 30

U

USB....14

W

Windows....28

A

Αναπαραγωγή......22

Αντιμετώπιση προβλημάτων.....38

Αποθήκευση εικόνων σε εξωτερική συσκευή μέσων......32

Αρχική ρύθμιση......16

Αρχικοποίηση......38

「

Γλώσσα 4

△

Δημιουργία δίσκων......31

Διπλή καταγραφή......19

Δίσκος εγγραφής AVCHD......5

E

Εγγραφή......19

Εγκατάσταση ......28

Εκκίνηση του PlayMemories Home......30

Εμφάνιση στοιχείων στην οθόνη LCD....19

Ενδείξεις οθόνης......49

'Ενδειξη αυτόματης διάγνωσης....40

Ενσωματωμένο καλώδιο USB...14

Εξαρτήματα και χειριστήρια .....11

Εξωτερική συσκευή μέσων......32

Επιδιόρθωση 38

Επιλογή μέσου ......16

Ευφυές αυτόματο......21

Z

Zovμ....20

H

Ημερομηνία/Ωρα......16

-

Θόρυβος ανέμου....35

|

Ιμάντας βιντεοκάμερας ......12

K

Καλώδιο HDMI....24

Καλώδιο προσαρμογέα USB.....33

Καλώδιο σύνδεσης USB ......6

Káρτα SD....17

Κάρτα μνήμης ......17

Κωδικός δεδομένων......16

∧

Λίστες μενού ......35

M

Μενού ......34

Μέσο εγγραφής......16

Μπαταρία....13

Μπιπ....16

O

Οδηγός χρήσης του "Handycam"......6

Oθόνη LCD....19

∩

Πλήρης φόρτιση ......15

Προβολέας 25

Προβολή συμβάντος......22

Προδιαγραφές......46

Προειδοποιητικές ενδείξεις......40

P

Ρύθμιση......16

Σ

Σημειώσεις για το χειρισμό της βιντεοκάμερας......41

Στοιχεία που παρέχονται......6

T

Τηλεόραση......24

Τοποθέτηση/Αφαίρεση της μπαταρίας....13

Τρίποδο 12

Y

Υπολογιστής......28

Φ

Φόρτιση της μπαταρίας......13

Φόρτιση της μπαταρίας χρησιμοποιώντας τον υπολογιστή σας ....14

Φόρτιση της μπαταρίας με χρήση μετασχηματιστή εναλλασσόμενου ρεύματος.....14

Φροντίδα 41

X

Χειρισμός του πολλαπλού επιλογέα......6

Χρήση αυτού του εγχειριδίου .....7

Χρόνος εγγραφής και αναπαραγωγής......48

Θα βρείτε τις λίστες μενού στις σελίδες 35 έως 37.

Ευρωπαϊκή Εγγύηση SONY

Αγαπητέ πελάτη,

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν της Sony. Ελπίζουμε να μείνετε ικανοποιημένοι από τη χρήση του. Στην απίθανη περίπτωση που το προϊόν σας χρειαστεί σέρβις (επισκευή) κατά τη διάρκεια της εγγύησης, παρακαλείστε να επικοινωνήστε με το κατάστημα αγοράς ή μ' ένα μέλος του δικτύου εξουσιοδοτημένων σέρβις μας (ASN) της Ευρωπαϊκής Οικονομικής Ζώνης (EOZ) ή και άλλων χωρών που αναφέρονται σ' αυτή την εγγύηση ή στα συνοδεύοντα αυτήν φυλλάδια (Περιοχή Κάλυψης της Εγγύησης). Μπορείτε να βρείτε λεπτομέρειες για τα μέλη του δικτύου μας ASN, στους τηλεφωνικούς καταλόγους, στους καταλόγους προϊόντων μας και στις ιστοσελίδες μας.

Για να αποφύγετε κάθε περιττή ταλαιπωρία, σας συνιστούμε να διαβάσετε προσεκτικά το εγχειρίδιο χρήσης προτού να έρθετε σε επαφή με τον προμηθευτή σας ή το δίκτυο εξουσιοδοτημένων σέρβις μας.

Η Εγγύησή Σας

Η παρούσα εγγύηση ισχύει για το προϊόν της Sony που αγοράσατε, εφ' όσον κάτι τέτοιο αναφέρεται στα φυλλάδια που συνόδευαν το προϊόν σας, υπό την προϋπόθεση ότι αγοράστηκε εντός της Περιοχής Κάλυψης της Εγγύησης.

Με την παρούσα, η Sony εγγυάται ότι το προϊόν είναι απαλλαγμένο από κάθε ελάττωμα σχετιζόμενο με τα υλικά ή την κατασκευή, για μια περίοδο ΕΝΟΣ ΕΤΟΥΣ από την ημερομηνία της αρχικής αγοράς. Η αρμόδια για να προσφέρει και εκπληρώσει την παρούσα εγγύηση, εταιρεία Sony, είναι αυτή που αναφέρεται σ' αυτήν την Εγγύηση ή στο συνοδεύον αυτής φυλλάδιο στη χώρα όπου επιδιώκεται η επισκευή κατά τη διάρκεια της εγγύησης.

Εάν, εντός της περιόδου εγγύησης, αποδειχθεί ελαττωματικό το προϊόν (κατά την ημερομηνία της αρχικής αγοράς) λόγω ακατάλληλων υλικών ή κατασκευής, η Sony ή ένα μέλος του δικτύου Εξουσιοδοτημένων Σέρβις ASN της Περιοχής Κάλυψης της Εγγύησης θα επισκευάσει ή θα αντικαταστήσει (κατ' επιλογή της Sony) χωρίς επιβάρυνση για εργατικά ή ανταλλακτικά, το προϊόν ή τα ελαττωματικά εξαρτήματα του, εντός εύλογου χρόνου, βάσει των όρων και συνθηκών που εκτίθενται παρακάτω. Η Sony και τα μέλη του δικτύου Εξουσιοδοτημένων Σέρβις ASN μπορούν να αντικαταστήσουν ελαττωματικά προϊόντα ή εξαρτήματα με νέα ή ανακυκλωμένα προϊόντα ή εξαρτήματα. Όλα τα προϊόντα και εξαρτήματα που έχουν αντικατασταθεί γίνονται ιδιοκτησία της Sony.

'Οροι

1. Επισκευές δυνάμει της παρούσας εγγύησης θα παρέχονται μόνο εάν προσκομισθεί το πρωτότυπο τιμολόγιο ή η απόδειξη πώλησης (με την ένδειξη της ημερομηνίας αγοράς, του μοντέλου του προϊόντος και της επωνυμίας του εμπόρου) μαζί με το ελαττωματικό προϊόν εντός της περιόδου εγγύησης. Η Sony και τα μέλη του δικτύου Εξουσιοδοτημένων Σέρβις ASN μπορούν να αρνηθούν τη δωρεάν επισκευή κατά την περίοδο εγγυήσεως εάν δεν προσκομισθούν τα προαναφερόμενα έγγραφα ή εάν δεν προκύπτουν από

αυτά η ημερομηνία αγοράς, το προϊόν ή το μοντέλο του προϊόντος ή η επωνυμία του εμπόρου. Η παρούσα εγγύηση δεν ισχύει εάν ο τύπος του μοντέλου ή ο σειριακός αριθμός του προϊόντος έχει αλλοιωθεί, διαγραφεί, αφαιρεθεί ή καταστεί δυσανάγνωστος.

1. Πια να αποφευχθεί βλάβη ή απώλεια / διαγραφή σε αφαιρούμενα ή αποσπώμενα μέσα ή εξαρτήματα αποθήκευσης δεδομένων, οφείλετε να τα αφαιρέσετε πριν παραδώσετε το προϊόν σας για επισκευή κατά την περίοδο εγγγύησης.

2. Η παρούσα εγγύηση δεν καλύπτει τα έξοδα και τους κινδύνους μεταφοράς που συνδέονται με τη μεταφορά του προϊόντος σας προς και από τη Sony ή μέλος του δικτύου ASN.

3. Η παρούσα εγγύηση δεν καλύπτει τα εξής:

4. Περιοδική συντήρηση και επισκευή ή αντικατάσταση εξαρτημάτων ως αποτέλεσμα φυσιολογικής φθοράς.
   • Αναλώσιμα (συστατικά μέρη για τα οποία προβλέπεται περιοδική αντικατάσταση κατά τη διάρκεια ζωής ενός προϊόντος όπως μη επαναφορτιζόμενες μπαταρίες, φυσίγγια εκτύπωσης, γραφίδες, λάμπες, καλώδια κλπ.),

5. Ζημιά ή ελαττώματα που προκλήθηκαν λόγω χρήσης, λειτουργίας ή χειρισμού ασύμβατων με την κανονική ατομική ή οικιακή χρήση,

6. Ζημιές ή αλλαγές στο προϊόν που προκλήθηκαν από:

7. Какή χρήση, συμπεριλαμβανομένου:
   – του χειρισμού που επιφέρει φυσική, αισθητική ή επιφανειακή ζημιά ή αλλαγές στο προϊόν ή βλάβη σε οθόνες υγρών κρυστάλλων
   – μη κανονική ή μη σύμφωνη με τις οδηγίες της Sony εγκατάσταση ή χρήση του προϊόντος
   – μη συντήρηση του προϊόντος σύμφωνα με τις οδηγίες σωστής συντήρησης της Sony
   – εγκατάσταση ή χρήση του προϊόντος με τρόπο μη σύμφωνο με τις τεχνικές προδιαγραφές και τα πρότυπα ασφαλείας που ισχύουν στη χώρα όπου έχει εγκατασταθεί και χρησιμοποιείται το προϊόν.

8. Μολύνσεις από ιούς ή χρήση του προϊόντος με λογισμικό που δεν παρέχεται με το προϊόν ή λανθασμένη εγκατάσταση του λογισμικού.
   • Την κατάσταση ή τα ελαττώματα των συστημάτων με τα οποία χρησιμοποιείται ή στα οποία ενσωματώνεται το προϊόν εκτός από άλλα προϊόντα της Sony ειδικά σχεδιασμένα για να χρησιμοποιούνται με το εν λόγω προϊόν.

9. Χρήση του προϊόντος με εξαρτήματα, περιφερειακό εξοπλισμό και άλλα προϊόντα των οποίων ο τύπος, η κατάσταση και το πρότυπο δεν συνιστώνται από τη Sony.
10. Επισκευή ή επιχειρηθείσα επισκευή από άτομα που δεν είναι μέλη της Sony ή του δικτύου ASN.
11. Ρυθμίσεις ή προσαρμογές χωρίς την προηγούμενη γραπτή συγκατάθεση της Sony, στις οποίες συμπεριλαμβάνονται:
    – η αναβάθμιση του προϊόντος πέρα από τις προδιαγραφές ή τα χαρακτηριστικά που περιγράφονται στο εγχειρίδιο χρήσης ή

– οι τροποποιήσεις του προϊόντος με σκοπό να συμμορφωθεί προς εθνικές ή τοπικές τεχνικές προδιαγραφές και πρότυπα ασφαλείας που ισχύουν σε χώρες για τις οποίες πο προϊόν δεν είχε σχεδιαστεί και κατασκευαστεί ειδικά.

• Αμέλεια.

- Ατυχήματα, πυρκαγιά, υγρά, χημικές και άλλες ουσίες, πλημμύρα, δονήσεις, υπερβολική θερμότητα, ακατάλληλο εξαερισμό, υπέρταση, υπερβολική ή εσφαλμένη τροφοδοσία ή τάση εισόδου, ακτινοβολία, ηλεκτροστατικές εκκενώσεις συμπεριλαμβανομένου του κεραυνού, άλλων εξωτερικών δυνάμεων και επιδράσεων.

1. Η παρούσα εγγύηση καλύπτει μόνο τα υλικά μέρη του προϊόντος. Δεν καλύπτει το λογισμικό (είτε της Sony, είτε τρίτων κατασκευαστών) για το οποίο παρέχεται ή πρόκειται να ισχύσει μια άδεια χρήσης από τον τελικό χρήστη ή χωριστές δηλώσεις εγγύησης ή εξαιρέσεις από την εγγύηση.

Εξαιρέσεις και περιορισμοί

Με εξαίρεση των όσων αναφέρονται ανωτέρω, η Sony δεν παρέχει καμία εγγύηση (ρητή, σιωπηρή, εκ του νόμου ή άλλη) όσον αφορά την ποιότητα, την επίδοση, την ακρίβεια, την αξιοπιστία, την καταλληλότητα του προϊόντος ή του λογισμικού που παρέχεται ή συνοδεύει το προϊόν, για συγκεκριμένο σκοπό. Εάν η ισχύουσα νομοθεσία απαγορεύει πλήρως ή μερικώς την παρούσα εξαίρεση, η Sony εξαιρεί ή περιορίζει την εγγύησή της μόνο στη μέγιστη έκταση που επιτρέπει η ισχύουσα νομοθεσία. Οποιαδήποτε

εγγύηση η οποία δεν εξαιρείται πλήρως (στο μέτρο που το επιτρέπει ο ισχύων νόμος) θα περιορίζεται στη διάρκεια ισχύς της παρούσας εγγύησης.

Η μοναδική υποχρέωση της Sony σύμφωνα με την παρούσα εγγύηση είναι η επισκευή ή η αντικατάσταση προϊόντων που υπόκεινται στους όρους και συνθήκες της εγγύησης. Η Sony δεν ευθύνεται για οποιαδήποτε απώλεια ή ζημιά που σχετίζεται με τα προϊόντα, το σέρβις, την παρούσα εγγύηση, συμπεριλαμβανομένων των οικονομικών και άυλων απωλειών, του τιμήματος που καταβλήθηκε για την αγορά του προϊόντος, της απώλειας κερδών, εισοδήματος, δεδομένων, απόλαυσης ή χρήσης του προϊόντος ή οποιωνδήποτε συνδεδεμένων προϊόντων – της άμεσης, παρεμπίπτουσας ή επακόλουθης απώλειας ή ζημίας ακόμη και αν αυτή η απώλεια ή ζημία αφορά σε:

– Μειωμένη λειτουργία ή μη λειτουργία του προϊόντος ή συνδεδεμένων προϊόντων λόγω ελαττωμάτων ή μη διαθεσιμότητας κατά την περίοδο που αυτό βρίσκεται στη Sony ή σε μέλος του δικτύου ASN, η οποία προκάλεσε διακοπή διαθεσιμότητας του προϊόντος, απώλεια χρόνου χρήστη ή διακοπή της εργασίας.
- Παροχή ανακριβών πληροφοριών που ζητήθηκαν από το προϊόν ή από συνδεδεμένα προϊόντα.
- Ζημιά ή απώλεια λογισμικών προγραμμάτων ή αφαιρούμενων μέσων αποθήκευσης δεδομένων ή
- Μολύνσεις από ιούς ή άλλες αιτίες.

Τα ανωτέρω ισχύουν για απώλειες και ζημιές, που υπόκεινται σε οιεσδήποτε γενικές αρχές δικαιου, συμπεριλαμβανομένης της αμέλειας ή άλλων αδικοπραξιών, αθέτησης σύμβασης, ρητής ή σιωπηρής εγγύησης, και απόλυτης ευθύνης (ακόμα και για θέματα για τα οποία η Sony ή μέλος του δικτύου ASN έχει ειδοποιηθεί για τη δυνατότητα πρόκλησης τέτοιων ζημιών).

Στο μέτρο που η ισχύουσα νομοθεσία απαγορεύει ή περιορίζει αυτές τις εξαιρέσεις ευθύνης, η Sony εξαιρεί ή περιορίζει την ευθύνη της μόνο στη μέγιστη έκταση που της επιτρέπει η ισχύουσα νομοθεσία. Για παράδειγμα, μερικά κράτη απαγορεύουν την εξαίρεση ή τον περιορισμό ζημιών που οφείλονται σε αμέλεια, σε βαριά αμέλεια, σε εκ προθέσεως παράπτωμα, σε δόλο και παρόμοιες πράξεις. Σε καμία περίπτωση, η ευθύνη της Sony κατά την παρούσα εγγύηση, δεν υπερβαίνει την τιμή που καταβλήθηκε για την αγορά του προϊόντος, ωστόσο αν η ισχύουσα νομοθεσία επιτρέπει μόνο περιορισμούς ευθυνών υψηλότερου βαθμού, θα ισχύουν οι τελευταίοι.

Τα επιφυλασσόμενα νόμιμα δικαιώματά σας

Ο καταναλωτής έχει έναντι της Sony τα δικαιώματα που απορρέουν από την παρούσα εγγύηση, σύμφωνα με τους όρους που περιέχονται σε αυτήν, χωρίς να παραβλάπτονται τα δικαιώματά του που πηγάζουν από την ισχύουσα εθνική νομοθεσία σχετικά με την πώληση καταναλωτικών προϊόντων. Η παρούσα εγγύηση δεν θίγει τα νόμιμα δικαιώματα που ενδεχομένως να έχετε, ούτε εκείνα που δεν μπορούν να εξαιρεθούν ή να

περιοριστούν, ούτε δικαιώματά σας εναντίον των προσώπων από τα οποία αγοράσατε το προϊόν. Η διεκδίκηση οποιωνδήποτε δικαιωμάτων σας εναπόκειται αποκλειστικά σε εσάς.

Sony Hellas A.E.E.

Βασ. Σοφίας 1

151 24 Μαρούσι

Τμήμα Εξυπηρέτησης Πελατών Sony

Tηλ. 801 11 92000

e-mail : [e-mail]

Version 01.2009

Ważne informacje

Przed przystąpieniem do eksploatacji opisywanego urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do ewentualnego wglądu w przyszłości.

OSTRZEŻENIE

Aby zmniejszyć ryzyko porażenia prądem elektrycznym,

1) należy chronić urządzenie przed deszczem i wilgocią.
2) na urządzeniu nie wolno stawiać przedmiotów wypełnionych cieczami, np. wazonów.

Nie należy narażać baterii na wysokie temperatury, na przykład bezpośrednie światło słoneczne, ogień itp.

OSTRZEŻENIE

Akumulator

Nieprawidłowe obchodzenie się z akumulatorem może doprowadzić do jego wybuchu, pożaru lub nawet poparzenia chemicznego. Należy przestrzegać następujących uwag.

• Akumulatora nie należy demontować.
• Nie należy zgniatać ani narażać akumulatora na zderzenia lub działanie sił takich, jak uderzanie, upuszczanie lub nadepnięcie.
• Nie należy doprowadzać do zwarcia ani do zetknięcia obiektów metalowych ze stykami akumulatora.
• Akumulatora nie należy wystawiać na działanie wysokich temperatur powyżej 60°C spowodowanych bezpośrednim działaniem promieni słonecznych lub pozostawieniem w nasłonecznionym samochodzie.
• Akumulatora nie należy podpalać ani wrzucać do ognia.

• Nie należy używać uszkodzonych lub przeciekających akumulatorów litowo-jonowych.

• Należy upewnić się, że akumulator jest ładowany przy użyciu oryginalnej ładowarki firmy Sony lub urządzenia umożliwiającego jego naładowanie.

• Akumulator należy przechowywać w miejscu niedostępnym dla małych dzieci.
• Należy chronić akumulator przed wilgocią i zamoczeniem.
• Akumulator należy wymienić tylko na akumulator tego samego lub zbliżonego typu, zgodnie z zaleceniami firmy Sony.
• Zużytych akumulatorów należy pozbyć się szybko, tak jak opisano w instrukcji.

Należy używać akumulatora określonego typu. Użycie innego akumulatora może grozić pożarem lub obrażeniami.

Zasilacz sieciowy

Zasilacza sieciowego nie należy podłącać do gniazdka znajdującego się w ograniczonej przestrzeni, na przykład za meblami.

Aby skorzystać z zasilacza sieciowego, należy podłączyć go do pobliskiego gniazda sieciowego. Jeśli wystąpią jakiekolwiek problemy podczas korzystania z zasilacza sieciowego, natychmiast wyjmij wtyczkę z gniazda zasilania.

Gdy kamera jest podłączona do sieci elektrycznej za pośrednictwem zasilacza sieciowego, prąd dociera do kamery nawet gdy jest wyłączona.

Uwaga dotycząca przewodu zasilającego

Przewód zasilający jest przeznaczony wyłącznie do podłączania opisywanej kamery i nie wolno go używać z innymi urządzeniami elektrycznymi.

KLIENCI Z EUROPY

Uwaga dla klientów w krajach stosujących dyrektywy UE

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Przedsiębiorcą wprowadzającym produkt do obrotu na terytorium Rzeczypospolitej Polskiej jest Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey KT13 0XW, Wielka Brytania. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji.

Urządzenie przetestowano i stwierdzono jego zgodność z limitami określonymi w przepisach dotyczących zgodności elektromagnetycznej dotyczących wykorzystania przewodów połączeniowych krótszych niż 3 metry.

Uwaga

Na obraz i dźwięk z urządzenia może wpływać pole elektromagnetyczne o określonej częstotliwości.

Uwaga

Jeśli ładunki elektrostatyczne lub pola elektromagnetyczne spowodują przerwanie przesyłania danych, należy uruchomić ponownie aplikację lub odłączyć, a następnie ponownie podłączyć kabel komunikacyjny (USB itp.).

Pozbywanie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol umieszczony na baterii lub na jej opakowaniu oznacza, że nie może być ona traktowana jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu.

Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz

zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne.

W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej.

Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki.

W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki.

W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Ustawienie języka

• Do ilustracji procedur obsługi wykorzystano zrzuty ekranu w danym języku. W razie potrzeby przed przystąpieniem do korzystania z kamery należy zmienić język napisów na ekranie.
  Wybrać kolejno: → MENU → [Konfiguracja]
  → [ ✉ Ustawienia ogólne] → [Language
  Setting] → właściwy język.

Nagrywanie

• Przed rozpoczęciem nagrywania należy sprawdzić działanie funkcji nagrywania, aby mieć pewność, że obraz i dźwięk zostaną prawidłowo zarejestrowane.
• Nie jest przewidziana żadna rekompensata za wadliwe nagrania, nawet jeśli przyczyną problemów z nagrywaniem lub odtwarzaniem jest uszkodzenie kamery, nośnika itp.
• W różnych krajach i regionach świata stosowane są odmienne systemy kodowania kolorów w sygnale telewizyjnym. Do oglądania nagrań na ekranie telewizora konieczny jest odbiornik telewizyjny obsługujący format sygnału posiadanej kamery. Szczegółowe informacje na temat formatu sygnału można znaleźć w rozdziale zatytułowanym „Sposób korzystania z niniejszej instrukcji” (str. 8).
• Programy telewizyjne, filmy, taśmy wideo i inne materiały mogą być chronione prawami autorskimi. Nagrywanie takich materiałów bez upoważnienia może stanowić naruszenie praw autorskich.

Uwagi dotyczące eksploatacji

- Nie wolno wykonywać poniższych czynności. W przeciwnym razie może dojść do uszkodzenia nośnika zapisu, mogą wystąpić problemy z odtworzeniem nagrania, nagranie może zostać utracone albo mogą wystąpić inne nieprawidłowości.

– wyjmować karty pamięci, gdy świeci lub miga lampka dostępu (str. 18);
– odłączać akumulatora lub zasilacza od kamery (modele z zasilaczem), ani dopuszczać do wstrząsów lub drgań mechanicznych, gdy świeci lub miga na zielono lampka POWER/CHG (ładowanie) (str. 15) albo świeci lub miga lampka dostępu (str. 18)

• Przy włączonym zasilaniu kamery podłączonej do innych urządzeń za pośrednictwem przewodu USB nie należy zamykać panelu LCD. Dane zarejestrowanych obrazów mogą zostać utracone.
• Kamerę należy użytkować zgodnie z miejscowymi przepisami.

Panel LCD

- Ekran LCD został wykonany z wykorzystaniem nadzwyczaj precyzyjnej technologii, dzięki której efektywnie można korzystać z ponad 99,99 % pikseli. Na ekranie LCD mogą jednak pojawić się czasami małe czarne lub jasne punkty (biała, czerwone, niebieskie lub zielone). Punkty te są normalnym efektem procesu produkcyjnego i nie mają żadnego wpływu na jakość nagrywanego obrazu.

Czarne punkty

Białe, czerwone, niebieskie lub zielone punkty

Uwagi dotyczące niniejszej instrukcji, ilustracji i informacji wyświetlanych na ekranie

• Przykładowe zrzuty ekranów w niniejszej instrukcji mają charakter poglądowy i zostały uzyskane za pomocą aparatu cyfrowego.
  Z tego względu ich wygląd może odbiegać od rzeczywistych obrazów i wskaźników wyświetlanych na monitorze posiadanej kamery. Rysunki kamery i wskaźników na jej ekranie zostały celowo powiększone lub uproszczone, aby ułatwić zrozumienie.
• Konstrukcja oraz dane techniczne kamery i akcesoriów mogą ulec zmianie bez powiadomienia.
• W niniejszej instrukcji pamięć wewnętrzna kamery (modele z pamięcią wewnętrzną) i karta pamięci określane są mianem „nośników zapisu”.
• W niniejszej instrukcji płyta DVD z nagranym obrazem w wysokiej rozdzielczości (HD) określana jest mianem płyty AVCHD.
• O ile nie podano inaczej, ilustracje i zrzuty ekranu wykorzystane w niniejszej instrukcji przedstawiają model HDR-PJ230E.

Więcej informacji o kamerze (Przewodnik użytkownika kamery „Handycam”)

Przewodnik użytkownika kamery „Handycam” to instrukcja elektroniczna dostępna w Internecie. Można w nim znaleźć doglębne wskazówki dotyczące wielu funkcji kamery.

Two digital interface screenshots showing a laptop and a webpage with embedded images, likely for content or app download.

1 Otworzyć stronę wsparcia technicznego produktów Sony.

http://www.sony.net/SonyInfo/Support/

2 Wybrać właściwy kraj lub region.

3 Na stronie wsparcia technicznego odnaleźć nazwę modelu posiadanej kamery.

- Nazwa modelu znajduje się na spodzie posiadanej kamery.

Wybieranie opcji z ekranu LCD

Przesunąć wybierak wielofunkcyjny w kierunku ▼/▲/◄/►, aby wybrać żądaną opcję, a następnie nacisnąć środek wybieraka w celu dokonania wyboru.

Diagram showing a camera module with bidirectional arrows pointing to the central screen (no text or symbols present)

Elementy zestawu

Numery w nawiasach ( ) oznaczają liczbę dostarczonych elementów.

□ Kamera (1)

□ Przewód HDMI (1)

□ Pomocniczy przewód połączeniowy USB (1)

- Znajdujący się w zestawie pomocniczy przewód połączeniowy USB można stosować wyłącznie z opisywaną kamerą. Z przewodu tego należy korzystać, gdy wbudowany

przewód USB kamery jest za krótki do uzyskania połączenia.

Line drawing of a mechanical device with a tool and connecting rod (no text or symbols)

□ Akumulator NP-FV30 (1)
□ „Instrukcja obsługi” (Niniejsza instrukcja) (1)

Tylko w przypadku modeli HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

□ Zasilacz sieciowy (1)
□ Przewód zasilający (1)

Uwagi

- Oprogramowanie „PlayMemories Home” oraz „Przewodnik pomocniczy PlayMemories Home” można pobrać z witryny Sony (str. 28).

Sposób korzystania z niniejszej instrukcji

W niniejszej instrukcji różnice w specyfikacjach poszczególnych modeli opisano razem.

W przypadku napotkania opisu „Modele z...” przypominającego poniższy, należy sprawdzić w tym rozdziale, czy opis dotyczy posiadanej kamery.

• (Modele z projektorem)
• (Modele z systemem kodowania kolorów NTSC)

Nazwa modelu kamery

Znajduje się na spodzie posiadanej kamery.

Nazwa modelu (HDR-xxx)

Line drawing of a VR headset with a circular highlight on the side (no text or symbols)

Różnice w funkcjach

Nazwa modelu	Nośniki zapisu		Format sygnału	Złącze USB	SteadyShot
	Pamięć wewnętrzna + karta pamięci	Karta pamięci
HDR-CX220	—	√	NTSC	Wejście/wyjście	Elektroniczny
HDR-CX220E/PJ220E	—	√	PAL	Tylko wyjście	Elektroniczny
HDR-CX230/PJ230	√	—	NTSC	Wejście/wyjście	Elektroniczny
HDR-CX230E/PJ230E	√	—	PAL	Tylko wyjście	Elektroniczny
HDR-CX280	—	√	NTSC	Wejście/wyjście	Optyczny
HDR-CX280E	—	√	PAL	Tylko wyjście	Optyczny
HDR-CX290	√	—	NTSC	Wejście/wyjście	Optyczny
HDR-CX290E	√	—	PAL	Tylko wyjście	Optyczny

Różnice w wyposażeniu

Ilustracje wykorzystane w niniejszej instrukcji przedstawiają model HDR-PJ230E.

Nazwa modelu	Projektor
HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E	—
HDR-PJ220E/PJ230/PJ230E	√

Różnice w dostarczonych akcesoriach

Nazwa modelu	Zasilacz sieciowy	Przewód zasilający
HDR-CX220/CX220E/CX230/CX230E	—	—
HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E	√	√

Uwagi

- W przypadku poniższych zagadnień opisy uzupełniono o nazwę modelu.

– Zasady bezpieczeństwa (str. 2)
– Części i elementy sterujące (str. 12)
- Listy menu (str. 35)
– Dane techniczne (str. 44)

Spis treści

Ważne informacje....2

Więcej informacji o kamerze (Przewodnik użytkownika kamery „Handycam”)......6

Wybieranie opcji z ekranu LCD....6

Elementy zestawu 6

Sposób korzystania z niniejszej instrukcji....8

Różnice w funkcjach 8

Różnice w wyposażeniu 9

Różnice w dostarczonych akcesoriach 9

Części i elementy sterujące 12

Czynności wstępne

Ładowanie akumulatora.... 14

Podłączanie/odłączanie akumulatora 14

Ładowanie akumulatora przy użyciu zasilacza sieciowego (modele z zasilaczem sieciowym).... 15

Ładowanie akumulatora przy użyciu komputera 15

Konfiguracja.... 17

Przygotowanie kamery.... 17

Zmiana nośnika zapisu (modele z pamięcią wewnętrzna) 17

Wkładanie karty pamięci 18

Nagrywanie/Odtwarzanie

Nagrywanie 20

Praca z zoomem.... 21

Odtwarzanie 22

Odtwarzanie obrazów na ekranie odbiornika TV 24

Korzystanie z wbudowanego projektora (modele z projektorem).... 25

Zapisywanie filmów i zdjęć przy użyciu komputera

Odtwarzanie obrazów z poziomu komputera.... 27

Możliwości oprogramowania „PlayMemories Home" (Windows) 27

Oprogramowanie dla komputerów Mac.... 27

Przygotowanie komputera (Windows) 28

Sprawdzenie komputera 28

Instalowanie oprogramowania „PlayMemories Home” na komputerze ..... 28

Uruchamianie programu „PlayMemories Home“ 30

Zapisywanie obrazów na zewnętrznym urządzeniu pamięciowym

Tworzenie płyty w formacie standardowej rozdzielczości (STD) za pomocą nagrywarki 31

Zapisywanie obrazów w wysokiej rozdzielczości (HD) na zewnętrznym urządzeniu pamięciowym (modele z zasilaczem sieciowym).... 32

Dostosowywanie ustawień kamery

Korzystanie z menu.... 34

Listy menu.... 35

Pozostałe informacje/Indeks

Rozwiązywanie problemów 38

Informacje diagnostyczne/Wskaźniki ostrzegawcze 39

Zasady obchodzenia się z kamerą 41

Dane techniczne 44

Wskaźniki na ekranie 48

Indeks 50

Części i elementy sterujące

Liczby w () to numery odnośnych stron.

Diagram of a car interior with numbered labels pointing to different parts of the seat or wheel.

1 Obiektyw (obiektyw marki Carl Zeiss)
2 Przełącznik LENS COVER
3 Wbudowane mikrofony

Diagram of a device with labeled parts, showing front, back, and screen views

HDR-PJ220E/PJ230/PJ230E

Diagram of a device with labeled parts 4 and 5, showing internal components and a control panel.

1 Ekran LCD (17)

Po obróceniu panelu LCD o 180 stopni można go zamknąć w taki sposób, aby ekran LCD pozostawał widoczny. Jest to wygodne podczas odtwarzania.

2 Wybierak wielofunkcyjny (6)
3 Przycisk ▶ (Podgląd obrazów)
4 Dźwignia PROJECTOR FOCUS (25)
5 Obiektyw projektora (25)

HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E

Technical diagram of a device with numbered parts labeled 1, 2, and 3

HDR-PJ220E/PJ230/PJ230E

Technical diagram of a device with numbered parts labeled 1, 2, and 3

1 Głośnik
2 Przycisk PROJECTOR (25)
3 Gniazdo HDMI OUT (24)

Technical diagram of a car interior with numbered components for identification

1 Dźwignia regulacji zbliżenia (21)
2 Przycisk PHOTO (20)
3 Lampka POWER/CHG (ładowanie) (15)
4 Akumulator (14)
5 Przycisk START/STOP (20)
6 Gniazdo DC IN (15)
7 Złącze USB Multi/Micro Do obsługi urządzeń zgodnych ze standardem Micro USB.
8 Pasek na rękę
9 Wbudowany kabel USB (15)
10 Lampka dostępu do karty pamięci (18) Gdy lampka jest podświetlona lub miga, kamera odczytuje/zapisuje dane.
11 Gniazdo statywu Do mocowania statywu (oddzielnie w sprzedaży: długość śruby statywu nie może być dłuższa niż 5,5 mm). Specyfikacja statywu może spowodować, że nie będzie możliwości przymocowania kamery we właściwym kierunku.
12 Gniazdo karty pamięci (18)
13 Dźwignia zwalniająca BATT (akumulatora) (14)

Mocowanie paska na rękę

Diagram showing a hand holding a device with two labeled arrows indicating motion directions.

Czynności wstępne

Ładowanie akumulatora

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Podłączanie/odłączanie akumulatora

Zamknąć ekran LCD i podłączyć akumulator.

• Wyrównać nacięcie na kamerze z występem akumulatora, a następnie przesunąć akumulator w górę.
• W celu odłączenia akumulatora zamknąć ekran LCD, a następnie przesunąć dźwignię zwalniającą BATT (akumulator) i wyjąć akumulator.

Akumulator

Ładowanie akumulatora przy użyciu zasilacza sieciowego (modele z zasilaczem sieciowym)

Podłączyć zasilacz sieciowy (①) do kamery, a przewód zasilający (②) do gniazda elektrycznego.

• Lampka POWER/CHG (ładowanie) zaświeci się na pomarańczowo.
• Po całkowitym naładowaniu akumulatora lampka POWER/CHG (ładowanie) gaśnie.

Wtyk napięcia stałego Wyrównać znacznik ▲ na wtyku napięcia stałego z jego odpowiednikiem na gnieździe DC IN DC IN POWER/CHG Lampka POWER/CHG (łądowanie) Gniazdo DC IN Do gniazda elektrycznego

Ładowanie akumulatora przy użyciu komputera

Podłączyć kamerę do uruchomionego komputera za pośrednictwem wbudowanego kabla USB.

• Lampka POWER/CHG (ładowanie) zaświeci się na pomarańczowo.
• Po całkowitym naładowaniu akumulatora lampka POWER/CHG (ładowanie) gaśnie.
• Z pomocniczego przewodu połączeniowego USB należy korzystać, gdy wbudowany kabel USB jest za krótki do uzyskania połączenia.

Wbudowany kabel USB Do gniazda elektrycznego

Ładowanie akumulatora przy użyciu ładowarki/zasilacza sieciowego USB AC-UD10 (oddzielnie w sprzedaży)

Akumulator można ładować podłączając wbudowany kabel USB do gniazda elektrycznego za pośrednictwem ładowarki/zasilacza sieciowego USB AC-UD10 (oddzielnie w sprzedaży). Do ładowania kamery nie wolno używać przenośnych ładowarek Sony CP-AH2R, CP-AL lub AC-UP100 (oddzielnie w sprzedaży).

Uwagi

- W momencie zakupu kamera jest ustawiona w taki sposób, aby po około 2 minutach bezczynności wyłączała się automatycznie w celu uniknięcia rozładowania akumulatora ([Oszczędz. energii] str. 37).

Czas ładowania

Orientacyjny czas (w minutach) wymagany do całkowitego naładowania kompletnie rozładowanego akumulatora NP-FV30 (w zestawie).

W przypadku korzystania z zasilacza sieciowego (modele z zasilaczem sieciowym): 115 min. W przypadku podłączenia do komputera za pośrednictwem wbudowanego kabla USB*: 150 min.

Czasy ładowania podane powyżej zmierzono w trakcie ładowania kamery w temperaturze 25 °C. Wskazane jest ładowanie akumulatora w zakresie temperatur od 10 °C do 30 °C. * Czasy ładowania zmierzono bez korzystania z pomocniczego przewodu połączeniowego USB.

Konfiguracja

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Przygotowanie kamery

1 Otworzyć ekran LCD kamery i włączyć zasilanie.

- Aby wyłączyć zasilanie należy zamknąć ekran LCD.

2 Wybrać język, odpowiedni obszar geograficzny i godzinę, korzystając z wybieraka wielofunkcyjnego.

Diagram of a device with an open screen and a curved arrow indicating rotation (no text or symbols)

Line drawing of a hand holding a small rectangular device (no text or symbols)

Wyłączanie sygnalizacji dźwiękowej

Wybrać kolejno: [MENU] → [Konfiguracja] → [↘ Ustawienia ogólne] → [Brzęczyk] → [Wyłącz].

Uwagi

- Na nośniku zapisu automatycznie rejestrowane są informacje o dacie i godzinie nagrania. Nie są one wyświetlane podczas nagrywania. Można jednak sprawdzić je jako [Kod danych] podczas odtwarzania. Aby je wyświetlić, należy wybrać kolejno: [Konfiguracja] [ Ustaw. odtwarzania] [Kod danych] [Data/Czas] .

Zmiana nośnika zapisu (modele z pamięcią wewnętrzną)

Domyślnie filmy i zdjęcia są zapisywane w pamięci wewnętrznej. Istnieje możliwość zmiany nośnika zapisu na kartę pamięci.

Wybrać kolejno: MENU → [Konfiguracja] → [Ustawienia nośnika] → [Wybór nośnika] → odpowiedni nośnik.

Wkładanie karty pamięci

Otworzyć pokrywę i wsunąć do oporu kartę pamięci, aż wskoczy na swoje miejsce.

- W celu wysunięcia karty pamięci należy lekko ją nacisnąć.

Lampka dostępu

Kartę pamięci należy wkładać w taki sposób, aby ścięty narożnik był ustawiony zgodnie z rysunkiem.

Uwagi

• Aby zapewnić stabilną pracę karty pamięci, przed pierwszym użyciem wskazane jest jej sformatowanie z poziomu kamery (str. 36). Formatowanie karty pamięci spowoduje usunięcie wszystkich zapisanych na niej danych, których nie będzie można odzyskać. Waźne dane należy zapisać, na przykład na komputerze.
• Sprawdzić kierunek wkładania karty pamięci. Włożenie karty pamięci niewłaściwą stronę grozi uszkodzeniem karty, gniazda karty pamięci lub znajdujących się na niej danych.
• Podczas wkładania i wyjmowania karty pamięci należy zachować ostrożność, aby karta nie wyskoczyła z gniazda i nie upadła.

Typy kart pamięci, których można używać w kamerze

	Klasa szybkości karty SD	Pojemność (sprawdzona w trakcie pracy)	Określana w niniejszej instrukcji jako
„Memory Stick PRO Duo” (Mark2)	—	Maks. 32 GB	„Memory Stick PRO Duo”
„Memory Stick PRO-HG Duo”		Maks. 64 GB
„Memory Stick XC-HG Duo”
Karta pamięci SD	Klasy 4 lub szybsza	Maks. 64 GB	Karta SD
Karta pamięci SDHC
Karta pamięci SDXC

- Nie można zapewnić prawidłowego współdziałania z wszystkimi kartami pamięci.

Uwagi

- W opisywanej kamerze nie można używać kart MultiMediaCard.

- Filmów zarejestrowanych na kartach pamięci „Memory Stick XC-HG Duo” i SDXC nie można importować ani odtwarzać z poziomu komputerów lub urządzeń audio-video, które nie obsługują systemu plików exFAT*, po podłączeniu kamery do wspomnianych urządzeń za pośrednictwem przewodu USB. Wcześnie należy sprawdzić, czy podłączane urządzenie obsługuje system exFAT. W przypadku pojawienia się ekranu operacji formatowania po podłączeniu sprzętu, który nie obsługuje systemu exFAT, nie wolno przeprowadzać formatowania. W przeciwnym razie wszystkie dane zostaną utracone.

* exFAT to system plików używany w przypadku kart pamięci „Memory Stick XC-HG Duo” i SDXC.

Nagrywanie/Odtwarzanie

Nagrywanie

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

1 Otworzyć pokrywę obiektywu.

2 Otworzyć ekran LCD i wybrać [MODE] → odpowiedni tryb rejestrowania obrazów.

Film:

Zdjęcie:

3 Film: Nacisnąć START/STOP.

- Podczas nagrywania filmów można rejestrować zdjęcia, naciskając przycisk PHOTO (Nagryw. dwoiste).

Zdjęcie: Nacisnąć PHOTO.

Wyświetlanie informacji na ekranie LCD

Informacje na ekranie LCD pojawiają się po upływie kilku sekund beczynności od momentu włączenia kamery lub zmiany trybu filmowania na tryb fotografowania albo na odwrót.

Jeśli ikony i wskaźniki nie są pokazane, można je wyświetlić, naciskając wybierak wielofunkcyjny.

MENU OCZEK. 00:00:00 14gptd48mm 1960H5 >9999 150 7.89M OCEK W 2gptd 2.5min 00:00:00 14gptd48mm 1960H5 >9999 150 7.89M

Uwagi

• Następujące elementy sygnalizują kontynuowanie operacji zapisu na nośniku po zakończeniu nagrywania. W tym czasie kamerę należy chronić przed wstrząsami mechanicznymi lub drganiami i nie wolno odłączać akumulatora bądź zasilacza sieciowego.
  – Zapalona lub migająca lampka dostępu (str. 18)
  – Migający symbol nośnika w prawym górnym rogu ekranu LCD

Praca z zoomem

Obraz można powiększać lub pomniejszać przesuwając dźwignię regulacji zbliżenia.

W (Szeroki kąt): Szersze ujęcie T (Teleobiektyw): Zbliżenie

Zgodnie z ustawieniem domyślnym można powiększać obrazy do podanych poniżej wartości:

• 27 razy zoom optyczny (modele z elektroniczną funkcją SteadyShot)
• 50 razy zoom dodatkowy (modele z optyczną funkcją SteadyShot)

- Powolną zmianę zoomu można uzyskać delikatnie przesuwając dźwignię regulacji zbliżenia. Przesuwanie dźwigni w szerszym zakresie powoduje szybszą zmianę zoomu.

Diagram showing a digital camera with labeled components and two side-view images of a grassy field, indicating width and height measurements.

Dalsze powiększanie obrazów (Extended Zoom) (modele z elektroniczną funkcją SteadyShot)

Ustawić [SteadyShot] na opcję [Standardowy] lub [Wyłącz] (str. 35).

- Ujęcie szerokokątne pozwala rejestrować obrazy w powiększeniu maksymalnie 32-krotnym.

Automatyczny dobór właściwego ustawienia do danych warunków nagrywania (Inteligentna automatyka)

Wybrać i OK → [Włącz] → OK na ekranie rejestrowania filmów lub zdjęć, a następnie skierować kamerę na obiekt i rozpocząć rejestrowanie.

Odtwarzanie

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Zarejestrowane obrazy można wyszukiwać po dacie i godzinie nagrania (Podgląd Wydarzeń).

1 Otworzyć ekran LCD i nacisnąć przycisk ▶ na kamerze, aby przejść do trybu odtwarzania.

- Do trybu odtwarzania można przejść, wybierając ▶ na ekranie LCD.

2 Za pomocą </> przesunąć odpowiednie wydarzenie na środek (①) i zaznaczyć je (②).

- Kamera automatycznie wyświetlą zarejestrowane obrazy jako wydarzenie w oparciu o datę i godzinę.

3 Wybrać obraz.

- Kamera rozpocznie odtwarzanie pocsąwszy od zaznaczonego obrazu do ostatniego obrazu w ramach danego wydarzenia.

4 Wybrać właściwe przyciski na ekranie LCD odpowiedzialne za różne operacje odtwarzania.

Diagram showing a digital camera icon interacting with a play button (no text or symbols present)

MENU 1 1 2013 → 1-2 ① ② ① Zaznaczenie

1 1 2013 → 1 2 00:00:00 1 18 2013 → 1 19

Screenshot of a media player interface with playback controls and playback buttons

	Głośność		Poprzedni/Następny
	Kasuj		Przewijanie do tyłu/Przewijanie do przodu
	Kontekst		Odtwarzanie/Pauza
	Zatrzymanie		Uruchomienie/zatrzymanie pokazu slajdów

- W przypadku pewnych odtwarzanych obrazów niektóre opisane powyżej przyciski mogą się nie pojawiać.

• Kolejne naciśnięcie przycisków / w trakcie odtwarzania zwiększa tempo odtwarzania ok. 5 razy → ok. 10 razy → ok. 30 razy → ok. 60 razy.
• Aby odtwarzać filmy w zwolnionym tempie, wystarczy w trybie pauzy wybrać 📄/▶.
• Aby powtórzyć pokaz slajdów, należy wybrać → [Ust. pok. slajd.] gdy opcja została wybrana dla przycisku zmiany rodzaju obrazów.

Uwagi

• Aby zapobiec utracie danych obrazu, należy regularnie zapisywać wszystkie nagrane obrazy na nośnikach zewnętrznych. (str. 32)
• Domyślnie, wstępnie rejestrowany jest zabezpieczony film demonstracyjny (HDR-PJ230/PJ230E).

Odtwarzanie obrazów przy użyciu innych urządzeń

• Zwykle występują problemy z odtwarzaniem obrazów zarejestrowanych opisywaną kamerą na innych urządzeniach. Również w przypadku opisywanej kamery mogą wystąpić problemy z odtwarzaniem obrazów zarejestrowanych z poziomu innych urządzeń.
• Filmów w standardowej jakości obrazu (STD) nagranych na karty pamięci SD nie można odtwarzać na sprzęcie AV innych producentów.

Usuwanie obrazów

Wybrać ☑ na ekranie odtwarzania filmów lub zdjęć.

Odtwarzanie obrazów na ekranie odbiornika TV

Informacje na temat modelu kamery można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Konfiguracje połączeń i jakość obrazu wyświetlanego na ekranie telewizora zależą od typu podłączonego telewizora oraz używanych gniazd.

Kierunek przepływu sygnału

1 Zmienić ustawienia sygnału wejściowego telewizora, tak aby odbierał sygnał z gniazda, do którego jest podłączona kamera.

2 Podłączyć kamerę do telewizora.
3 Odtworzyć film lub wyświetlić zdjęcie z poziomu kamery (str. 22).

Uwagi

• Informacje na ten temat można również znaleźć w instrukcji obsługi telewizora.
• Jako źródła zasilania należy użyć zasilacza sieciowego (modele z zasilaczem sieciowym) (str. 15).
• Jeżeli telewizor nie jest wyposażony w gniazdo wejściowe HDMI, do uzyskania połączenia należy użyć przewodu AV (oddzielnie w sprzedaży).
• Filmy zarejestrowane w standardowej rozdzielczości (STD) będą odtwarzane w standardowej rozdzielczości (STD) nawet na telewizorze wysokiej rozdzielczości.
• W przypadku filmów w standardowej rozdzielczości (STD), które będą odtwarzane na telewizorze 4:3 niezgodnym z sygnałem 16:9, opcję [☐ Tryb Szeroki] należy ustawić na [4:3], aby nagrywać filmy w formacie 4:3.
• Gdy kamera jest podłączona do odbiornika TV za pośrednictwem kilku typów przewodów połączeniowych do przesyłania obrazów, wówczas priorytet ma wyjście HDMI.

Standard „Photo TV HD“

Opisywana kamera jest zgodna ze standardem „Photo TV HD”. Funkcja „Photo TV HD” umożliwia wyświetlanie delikatnych tekstur i kolorów w bardzo dużej rozdzielczości i wysokiej jakości porównywalnej ze zdjęciami. Po podłączeniu urządzeń marki Sony zgodnych z systemem Photo TV HD za pośrednictwem kabla HDMI* można wejść w zupełnie nowy świat fotografii w zdumiewającej jakości HD.

* W przypadku wyświetlania zdjęć telewizor automatycznie przełączy się na odpowiedni tryb.

Korzystanie z wbudowanego projektora (modele z projektorem)

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Zarejestrowane obrazy można wyświetlić za pomocą wbudowanego projektora na płaskiej powierzchni, na przykład na ścianie pełniącej rolę ekranu.

Diagram of a projector with light rays projecting onto a bamboo forest (no text or symbols)

1 Skierować obiektyw projektora na jakąś powierzchnię, na przykład na ścianę, po czym nacisnąć PROJECTOR.

PROJECTOR

2 Po wyświetleniu ekranu z instrukcją obsługi należy wybrać [Uruchom].

Sposób obsługi projektora Regulacja ostrości ZOOM: Wybierz PHOTO: OK Niektóre operacje nie mogą być wyk. podczas dział. projekt. Przełącz na panel. Uruchom

- Ekran ten pojawia się przy pierwszym uruchomieniu wbudowanego projektora, po włączeniu kamery.

3 Dźwignią PROJECTOR FOCUS wyregulować ostrość obrazu z projektora.

Diagram showing airflow or fluid flow between a pipe and a device component (no text or symbols)

4 Przesunąć ramkę wyboru, korzystając z dźwigni regulacji zbliżenia, po czym nacisnąć przycisk PHOTO.

Dźwignia regulacji zblżenia W T PHOTO Przycisk PHOTO

• Do wykonania opisanych powyżej operacji w trakcie wyświetlania obrazów można także użyć wybieraka wielofunkcyjnego.
• Aby wyłączyć projektor, wystarczy nacisnąć przycisk PROJECTOR.

Uwagi

• W trakcie rzucania obrazów przez projektor ekran LCD wyłącza się.
• W trakcie korzystania z projektora należy przestrzegać poniższych zasad:

– Nie wolno kierować rzucanych obrazów bezpośrednio w kierunku oczu.
– Nie wolno dotykać obiektywu projektora.
– Ekran LCD i obiektyw projektora nagrzewają się podczas pracy.
– Używanie projektora skraca okres eksploatacji akumulatora (wskazane jest korzystanie z zasilacza sieciowego).

• W trakcie korzystania z projektora niedostępne są następujące operacje:
  – Wysyłanie wybranych fragmentów do innego urządzenia, na przykład wyświetlanie ich na ekranie telewizora
  – Obsługa kamery z zamkniętym ekranem LCD
  – Kilka innych funkcji
• Gdy rzucane obrazy zawierają dużo czerni, może pojawić się niewielka nierównomierność koloru. Jest ona powodowana odbiciem światła przez obiektyw projektora i nie świadczy o usterce.

Zapisywanie filmów i zdjęć przy użyciu komputera

Odtwarzanie obrazów z poziomu komputera

Oprogramowanie „PlayMemories Home” pozwala zaimportować filmy i zdjęcia do komputera, aby móc z nich korzystać na różne sposoby.

Możliwości oprogramowania „PlayMemories Home" (Windows)

Oprogramowanie „PlayMemories Home” można pobrać z poniższego adresu URL. www.sony.net/pm

Uwagi

• Do instalacji programu „PlayMemories Home” wymagane jest połączenie z Internetem.
• Do korzystania z usługi „PlayMemories Online” i innych usług online wymagane jest połączenie z Internetem. W niektórych krajach lub regionach usługi te mogą być niedostępne.

Oprogramowanie dla komputerów Mac

Oprogramowanie „PlayMemories Home” nie jest obsługiwane przez komputery Mac. Do importowania obrazów z kamery do komputera Mac i odtwarzania ich należy używać odpowiedniego oprogramowania systemu Mac. Szczegóły można znaleźć pod poniższym adresem URL:

http://www.sony.co.jp/imsoft/Mac/

Przygotowanie komputera (Windows)

Sprawdzenie komputera

System operacyjny*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7 SP1/Windows 8

Procesor*4

Intel Core Duo 1,66 GHz lub szybszy, albo Intel Core 2 Duo 1,66 GHz lub szybszy (w przypadku obróbki filmów FX lub FH wymagany Intel Core 2 Duo 2,26 GHz lub szybszy, a w przypadku obróbki filmów PS – Intel Core 2 Duo 2,40 GHz lub szybszy.)

Pamięć

Windows XP: 512 MB lub więcej (zalecany co najmniej 1 GB)Windows Vista/Windows 7/Windows 8: 1 GB lub więcej

Dysk twardy

Miejsce na dysku wymagane do instalacji: Około 500 MB

Monitor

Minimum 1 024 × 768 pikseli

^1 Wymagana jest standardowa instalacja. Nie można zagwarantować prawidłowego działania w przypadku modernizacji systemu operacyjnego lub środowiska wielosystemowego.
*2 Nie są obsługiwane wersje 64-bitowe i wersja Starter (Edition). Aby móc korzystać z funkcji tworzenia płyty itp., potrzebna jest usługa Windows Image Mastering API (IMAPI) w wersji 2.0 lub nowszej.
^3 Nie jest obsługiwana wersja Starter (Edition).
^*4 Zalecany jest szybszy procesor.

Uwagi

- Nie można zagwarantować prawidłowej współpracy z wszystkimi komputerami.

Instalowanie oprogramowania „PlayMemories Home” na komputerze

1 Z poziomu przeglądarki internetowej na komputerze otworzyć poniższą witrynę pobierania, po czym kliknąć [Zainstaluj] → [Uruchom].

www.sony.net/pm

2 Instalację przeprowadzić, postępując zgodnie z wyświetlanymi na ekranie instrukcjami.

- Gdy na ekranie pojawi się monit o podłączenie kamery do komputera, należy kamerę podłączyć do komputera za pośrednictwem wbudowanego kabla USB.

Diagram showing a device connected to a laptop via USB cable, with a close-up of the cable being inserted.

Wbudowany kabel USB

- Po zakończonej instalacji zostanie uruchomiony program „PlayMemories Home”.

Uwagi dotyczące instalacji

- Jeżeli program „PlayMemories Home” jest już zainstalowany na komputerze, wystarczy podłączyć kamerę do komputera. Wówczas będą dostępne funkcje, których można używać w przypadku opisywanej kamery.

- Jeżeli na komputerze zainstalowany jest program „PMB (Picture Motion Browser)”, zostanie on zastąpiony przez program „PlayMemories Home”. W takim przypadku z poziomu oprogramowania „PlayMemories Home” nie można korzystać z pewnych funkcji, które były dostępne w programie „PMB”.

Odłączanie kamery od komputera

1 Kliknąć ikone w prawym dolnym rogu pulpitu komputera → [Safely remove USB Mass Storage Device].

Screenshot of a Windows desktop with a folder window and a small image of a tractor on the right.

2 Wybrać × [Tak] na ekranie kamery.

3 Odłączyć przewód USB.

- W przypadku korzystania z systemu Windows 7 lub Windows 8 należy kliknąć ▲, a następnie kliknąć 📋.

Uwagi

• Chąc uzyskać dostęp do plików w kamerze z poziomu komputera, należy skorzystać z oprogramowania „PlayMemories Home”. Działanie nie jest gwarrantowane w przypadku odczytu lub zapisu danych przy użyciu innego oprogramowania niż program „PlayMemories Home” lub bezpośredniego manipulowania plikami i folderami z poziomu komputera.
• W zależności od konfiguracji wybranej w pozycji [ Tryb NAGR], obrazów nie można nagrywać na niektórych płytach. Filmy zarejestrowane w trybie [60p Jakość PS] (modele z systemem kodowania kolorów NTSC) / [50p Jakość PS] (modele z systemem kodowania kolorów PAL) lub w trybie [Najwyż. jakość FX] można zapisywać tylko na płycie Blu-ray.
• Nie można utworzyć płyty z filmami zarejestrowanymi w trybie [MP4] MP4].

- Kamera automatycznie dzieli plik obrazu przekraczający 2 GB i zapisuje go w formie oddzielnych plików. Na komputerze wszystkie pliki obrazów są wyświetlane jako oddzielne pliki, jednakże będą one prawidłowo obsługiwane przez funkcje importowania i odtwarzania w kamerze lub przez oprogramowanie „PlayMemories Home”.

Uruchamianie programu „PlayMemories Home"

1 Kliknąć dwukrotnie ikonę skrótu „PlayMemories Home” na ekranie komputera.

Computer desktop interface showing a dialog box with a globe icon and folder icons (no text or symbols on the globe itself)

- W przypadku korzystania z systemu Windows 8 należy wybrać ikonę „PlayMemories Home” z poziomu ekranu startowego.

2 Aby dowiedzieć się jak korzystać z programu „PlayMemories Home”, należy dwukrotnie kliknąć ikonę skrótu „Przewodnik pomocniczy PlayMemories Home” na ekranie komputera.

Screenshot of a software interface with a question mark icon and a dialog box, likely for user inquiry or configuration.

• W przypadku korzystania z systemu Windows 8 należy wybrać ikonę [Przewodnik pomocniczy PlayMemories Home] z menu pomocy programu „PlayMemories Home”.
• Jeżeli wspomniana ikona nie jest wyświetlana na ekranie komputera, należy kliknąć kolejno: [Start] → [All Programs] → [PlayMemories Home] → właściwą opcję.

- Szczegółowe informacje na temat oprogramowania „PlayMemories Home” można uzyskać, wybierając 📄 („Przewodnik pomocniczy PlayMemories Home”) z poziomu programu lub wchodząc na stronę wsparcia programu „PlayMemories Home” (http://www.sony.co.jp/pmh-se/).

Tworzenie płyty w formacie standardowej rozdzielczości (STD) za pomocą nagrywarki

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Podłączyć kamerę do nagrywarki płyt za pośrednictwem przewodu AV (oddzielnie w sprzedaży). Obrazy odtwarzane z poziomu kamery można skopiować na płytę lub kasetę wideo.

Uwagi

• Podczas wykonywania tej operacji należy podłączyć kamerę do gniazda elektrycznego przy użyciu zasilacza sieciowego (modele z zasilaczem sieciowym) (str. 15).
• Informacje na ten temat można znaleźć w instrukcji obsługi dostarczonej z podłączonym urządzeniem.
• Obrazów nie można przesyłać do nagrywarek podłączonych za pośrednictwem przewodu HDMI.
• Ze względu na fakt, że kopiowanie odbywa się za pośrednictwem analogowej transmisji danych, jakość obrazu może ulec pogorszeniu.
• Filmy w formacie wysokiej rozdzielczości (HD) będą kopiowane w formacie standardowej rozdzielczości (STD).
• W przypadku podłączania urządzenia monofonicznego do wejścia wideo urządzenia należy podłączyć żółty wtyk przewodu AV (oddzielnie w sprzedaży), a do wejścia audio – wtyk biały (kanał lewy) lub czerwony (kanał prawy).

1 Włożyć nośnik zapisu do urządzenia nagrywającego (nagrywarki płyt itp.).

- Jeżeli urządzenie nagrywające jest wyposażone w przełącznik wyboru sygnału wejściowego, należy ustawić go w odpowiedniej pozycji.

2 Podłączyć kamerę do urządzenia nagrywającego za pośrednictwem przewodu AV (oddzielnie w sprzedaży).

Kierunek przepływu sygnału

- Podłączyć kamerę do gniazd wejściowych urządzenia nagrywającego.

3 Uruchomić odtwarzanie z poziomu kamery i nagrywanie z poziomu urządzenia nagrywającego.

4 Po zakończeniu kopiowania zatrzymać urządzenie nagrywające, a potem kamerę.

• Kopiowanie informacji o dacie i godzinie: [Kod danych] (str. 36)
• Korzystanie z urządzenia obrazującego o proporcjach ekranu 4:3: [Typ TV] (str. 36)

Zapisywanie obrazów w wysokiej rozdzielczości (HD) na zewnętrznym urządzeniu pamięciowym (modele z zasilaczem sieciowym)

Informacje na temat modelu kamery można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Filmy i zdjęcia można zapisywać na zewnętrznym urządzeniu pamięciowym (urządzeniu pamięciowym USB), np. na zewnętrznym dysku twardym. Po zapisaniu obrazów na zewnętrznym urządzeniu pamięciowym dostępne będą poniższe funkcje.

• Po podłączeniu zewnętrznego urządzenia pamięciowego do kamery można odtworzyć obrazy zapisane na zewnętrznym urządzeniu pamięciowym.
• Po podłączeniu zewnętrznego urządzenia pamięciowego do komputera można zaimportować obrazy do komputera przy użyciu oprogramowania „PlayMemories Home” (str. 30).

Uwagi

• Do tego potrzebna jest przejściówka USB VMC-UAM2 (oddzielnie w sprzedaży).
• Podłączyć zasilacz sieciowy i przewód zasilający do gniazda DC IN kamery i do gniazda elektrycznego.
• Informacje na ten temat można znaleźć w instrukcji obsługi dołączonej do zewnętrznego urządzenia pamięciowego.

1 Podłączyć kamerę do zewnętrznego urządzenia pamięciowego za pośrednictwem przejściówki USB (oddzielnie w sprzedaży).

Przejściówka USB VMC-UAM2 (oddzielnie w sprzedaży) MULTI

2 Wybrać [Kopiuj.] na ekranie kamery.

Skopiować na zewnętrzny nośnik obrazy, które nie zostały skopiowane? Kopiu... Odtwarzaj bez kopiowania. Łatwe kopiowanie

• Na zewnętrznym urządzeniu pamięciowym można teraz również zapisać niearchiwizowane jeszcze filmy i zdjęcia przechowywane na nośniku zapisu.
• Ta operacja jest dostępna tylko w przypadku nowo zarejestrowanych obrazów w kamerze.
• Odlączyć zewnętrzne urządzenie pamięciowe i wybrać 📄, gdy kamera znajduje się w trybie oczekiwania na odtwarzanie (wyświetlany jest ekran Podgląd Wydarzeń lub Indeks Wydarzeń).

Dostosowywanie ustawień kamery

Korzystanie z menu

W kamerze dostępnych jest 6 kategorii menu, z których każda zawiera różnorodne opcje.

Tryb fotografowania
Aparat/Mikrofon
Jakość/rozm.obrazu
Funkcja Odtwarzania
Edycja/Kopiuj
Konfiguracja

1 Wybrać MENU.

MENU

2 Wybrać kategorię.

MENU Tryb fotografowania Aparat/Mikrofon Jakość/rozm.obrazu Funkcja Odtwarzania Edycja/Kopiiu Konfiguracja

3 Wybrać odpowiednią opcję menu.

Tryb fotografowania OCZEK Film Zdjęcie Edycja/Kopiuj Kasuj Chroni Kopiuj Kopia bezpośrednia Przewijanie opcji menu w góre lub w dół

Uwagi

- Wybór × kończy konfigurowanie ustawień menu lub powoduje powrót do poprzedniego ekranu menu.

Szybkie odnajdywanie opcji menu

Menu [Aparat/Mikrofon] i [Konfiguracja] zawierają podkategorie. Wystarczy wybrać ikonę podkategorii, a na ekranie LCD zostanie wyświetlona lista menu w wybranej podkategorii.

Konfiguracja OCZEK. Ustawienia nośnika Wybór nośnika Pamięć wewnętrzna Informacja o nośniku Format Napr. danych obrazu

Ikony podkategorii

Gdy nie można wybrać jakiejś opcji menu

Wyszarzone opcje menu lub ustawienia są niedostępne.

Przy próbie wyboru wyszarzonej opcji menu w kamerze wyświetlana jest informacja o przyczynie, która uniemożliwia jej wybór, lub instrukcje, w jakiej sytuacji daną opcję menu można ustawić.

Edycja/Kopiuj OCZEK. Kasuj Chroń Kopiuj Kopia bezpośrednia

Tryb fotografowania

Film ...... Nagrywanie filmów.

Zdjęcie ...... Fotografowanie.

Aparat/Mikrofon

Ręczne nastawy

Balans bieli......Dostosowanie kolorystyki do rejestrowanego otoczenia.

Ekspozycja......Regulacja jasności filmów i zdjęć. Po wybraniu opcji [Ręczny] regulację jasności (ekspozycji) należy przeprowadzać za pomocą przycisków + / - .

Ostrość......Ręczne ustawianie ostrości. Po wybraniu opcji [Ręczny], przycisk służy do regulacji ostrości bliskich obiektów, a przycisk - do regulacji ostrości dalekich obiektów.

Low Lux......Nagrywanie obrazów z jasnymi kolorami przy słabym oświetleniu.

Ustawienia aparatu

Wybór sceny ......Dobór odpowiednich parametrów nagrywania w zależności od rodzaju ujęcia, np. ujęcia nocne lub na plaży.

Wprowadzanie ..... Włączanie efektu stopniowego wyłaniania się obrazu lub jego zanikania.

Samowyzw. ...... Ustawianie samowyzwalacza, gdy kamera znajduje się w trybie fotografowania.

Tele makro......Ustawianie ostrości na obiekcie przy rozmyciu tła.

SteadyShot .... Ustawianie funkcji SteadyShot podczas nagrywania filmów.

SteadyShot ^*1 ...... Ustawianie funkcji SteadyShot podczas robienia zdjęć.

Zoom cyfrowy ...... Ustawianie maksymalnego poziomu zbliżenia w przypadku zoomu cyfrowego.

Auto Pod światło ...... Automatyczna regulacja ekspozycji w przypadku rejestrowania obiektów pod światło.

Twarz

Wykrywanie twarzy.....Automatyczne wykrywanie twarzy.

Zdjęcie z uśmiechem... Automatyczne rejestrowanie zdjęcia po wykryciu uśmiechu.

Czułość wykr. uśm. ..... Ustawianie czułości wykrywania uśmiechu dla funkcji Zdjęcie z uśmiechem.

Mikrofon

Zoom wbud. mikrof. .... Nagrywanie filmów z wyrazistym dźwiękiem dostosowanym do ustawienia zbliżenia.

Reduk. szumu wiatru ... Wycisza szum wiatru nagrany przy użyciu wbudowanego mikrofonu.

Poz. odn. mikrofonu..... Ustawianie poziomu głośności mikrofonu podczas nagrywania filmów.

Asysta nagrywania

Mój przycisk......Przypisywanie funkcji Moim przyciskom.

Linia siatki...... Wyświetlanie ramki pozwalającej ustawić obiekt w kadrze dokładnie w poziomie lub w pionie.

Ustaw. wyświetlania..... Ustawianie czasu wyświetlania ikon i wskaźników na ekranie LCD.

Jakość/rozm.obrazu

Tryb NAGR...... Ustawianie trybu nagrywania filmów.

Szybkość klatek...... Ustawianie szybkości klatek przy nagrywaniu filmów.

HD: / MP4: / STD: Ustaw..... Ustawianie jakości obrazu nagrywanych filmów.

Tryb Szeroki...... Ustawianie proporcji obrazu przy nagrywaniu filmów w standardowej rozdzielczości (STD).

x.v.Color.... Rejestrowanie obrazu przy szerszej gamie kolorów. Opcję tę należy ustawić w przypadku oglądania obrazów na ekranie telewizora zgodnego z funkcją x.v.Color.

Rozm. obrazu ...... Ustawianie rozmiaru zdjęcia.

Funkcja Odtwarzania

Podgląd Wydarzeń...... Uruchamianie odtwarzania obrazów z poziomu ekranu Podgląd wydarzeń.

Filmy z Zaznaczenia...... Uruchamianie Odtwarzania Zaznaczenia lub Scenariuszy z Zaznaczenia zapisanych w standardowej rozdzielczości (STD).

Uruchamianie odtwarzania scenariuszy zapisanych w trybie Odtwarzanie Zaznaczenia.

Edycja/Kopiuj

Kasuj....Usuwanie filmów i zdjęć.

Chron .....Zabezpieczanie filmów lub zdjęć przed przypadkowym usunięciem.

Kopiu j^*2 ...... Kopiowanie obrazów.

Kopia bezpośrednia...... Kopiowanie obrazów zapisanych w kamerze na jakiś rodzaj zewnętrznego urządzenia pamięciowego.

Konfiguracja

Ustawienia nośnika

Wybór nośnika ^*2 ...... Wybór rodzaju nośnika zapisu (str. 17).

Informacja o nośniku... Wyświetlanie informacji o nośnikach zapisu.

Format...... Usuwanie wszystkich danych z nośnika zapisu przez jego sformatowanie.

Napr. danych obrazu.... Naprawianie pliku bazy danych obrazów na nośniku zapisu (str. 40).

Numer pliku ...... Ustawianie sposobu numeracji plików zdjęciowych.

Ustaw. odtwarzania

Kod danych ...... Wyświetlanie informacji zarejestrowanych automatycznie w trakcie nagrywania.

Nastaw. głośności ...... Regulacja poziomu głośności odtwarzanego dźwięku.

Pobierz muzykę ^*3 ...... Pobieranie z komputera do kamery (po podłączeniu kamery do komputera) ulubionych plików muzycznych, które można odtwarzać wraz z ujęciami Odtwarzanie Zaznaczenia.

Opróżnij muzykę ^*3 ...... Usuwanie wszystkich plików muzycznych.

Połączenia

Typ TV...... Konwersja sygnału w zależności od podłączonego telewizora (str. 24).

Rozdzielczość HDMI ..... Wybór wyjściowej rozdzielczości obrazu w przypadku podłączenia kamery do telewizora za pośrednictwem przewodu HDMI.

STER. PRZEZ HDMI ..... Ustawianie sterowania kamerą z poziomu pilota telewizora, gdy kamera jest podłączona do telewizora obsługującego funkcję „BRAVIA” Sync za pośrednictwem przewodu HDMI.

Połączenie USB......Opcję tę należy zaznaczyć, gdy na ekranie LCD nie pojawiają się żadne instrukcje po podłączeniu kamery do urządzenia zewnętrznego za pośrednictwem przewodu USB.

Ust. połączenia USB..... Ustawianie trybu połączenia w przypadku podłączenia kamery do komputera lub urządzenia USB.

Ustawienia USB LUN .... Poprawianie zgodności połączenia USB przez ograniczenie pewnych funkcji USB.

Ustawienia ogólne

Brzęczyk...... Włączanie i wyłączanie sygnalizacji dźwiękowej kamery.

Jasność LCD......Regulacja jasności ekranu LCD.

Language Setting ...... Ustawianie języka wyświetlanych informacji (str. 5).

Stan akumulatorów..... Wyświetlanie orientacyjnego czasu pozostałego do wyczerpania akumulatora.

Oszczędz. energii ...... Ustawianie automatycznego wyłączania ekranu LCD i zasilania.

Inicjalizuj......Przywracanie wszystkim ustawieniom ich wartości domyślnych.

Tryb pokazowy...... Ustawianie odtwarzania filmu demonstracyjnego o funkcjach kamery.

Ustawienia zegara

Ustaw. daty i czasu...... Ustawianie daty i godziny.

Ustawienia regionu ..... Uwzględnianie różnicy czasu bez zatrzymywania zegara (str. 17).

*1 HDR-CX280/CX280E/CX290/CX290E
*2 HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E
*3 HDR-CX220/CX230/CX280/CX290/PJ230

Pozostałe informacje/Indeks

Rozwiązywanie problemów

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Jeżeli podczas użytkowania kamery wystąpią jakiekolwiek problemy, należy postępować zgodnie z poniższymi zaleceniami.

① Sprawdzić listę (str. 38 do 40) i skontrolować kamerę.

② Odłączyć źródło zasilania, po czym po upływie 1 minuty podłączyć je ponownie i włączyć kamerę.

③ Wybrać kolejno: MENU → [Konfiguracja] → [↘ Ustawienia ogólne] → [Inicjalizuj]. Wybór opcji [Inicjalizuj] spowoduje wyzerowanie wszystkich ustawień, z nastawą zegara włącznie.

④ Skontaktować się z punktem sprzedaży produktów marki Sony lub miejscowym autoryzowanym punktem serwisowym Sony.

- W przypadku niektórych problemów może zajść konieczność inicjalizacji lub zmiany bieżącej wewnętrznej pamięci kamery (modele z pamięcią wewnętrzną). W takiej sytuacji dane zapisane w pamięci wewnętrznej zostaną skasowane. Przed wysłaniem kamery do naprawy należy koniecznie zapisać dane znajdujące się w pamięci wewnętrznej na innych nośnikach (utworzyć kopię zapasową). Nie jest przewidziana żadna rekompensata za utratę danych zapisanych w pamięci wewnętrznej.

- W czasie naprawy może zajść konieczność sprawdzenia pewnej minimalnej ilości danych zapisanych w pamięci wewnętrznej w celu zdiagnozowania problemu. Sprzedawca produktów marki Sony nie będzie jednak kopiował ani przechowywał tych danych.

- Szczegółowy opis objawów kamery można znaleźć w pozycji Przewodnik użytkownika kamery „Handycam” (str. 6), a sposób jej podłączania do komputera - w pozycji „Przewodnik pomocniczy PlayMemories Home” (str. 30).

Nie można włączyć zasilania kamery.

• Podłączyć do kamery naładowany akumulator (str. 14).
• Wyjęto wtyczkę zasilacza sieciowego (modele z zasilaczem sieciowym) z gniazda elektrycznego. Podłączyć wtyczkę do gniazda elektrycznego (str. 15).

Po włączeniu zasilania kamera nie działa.

• Kamera jest gotowa do filmowania po upływie kilku sekund od włączenia. Nie świadczy to o usterce.
• Odłączyć zasilacz sieciowy (modele z zasilaczem sieciowym) od gniazda elektrycznego lub odłączyć akumulator, a następnie podłączyć ponownie po upływie około 1 minuty.

Kamera się nagrzewa.

- Podczas pracy kamera może się nagrzewać. Nie świadczy to o usterce.

Kamera niespodziewanie się wyłącza.

• Użyć zasilacza sieciowego (modele z zasilaczem sieciowym) (str. 15).
• Domyślnie kamera wyłącza się po około 2 minutach bezczynności ([Oszczędz. energii]) (str. 37). Włączyć ponownie zasilanie.
• Naładować akumulator (str. 14).

Obrazy nie są nagrywane mimo naciskania przycisku START/STOP lub PHOTO.

• Wyświetlany jest ekran odtwarzania. Przerwać odtwarzanie i wybrać [MENU] → [Tryb fotografowania] → [Film] lub [Zdjęcie].
• Trwa nagrywanie właśnie zarejestrowanego obrazu na nośniku zapisu. W tym czasie nie można nagrywać nowych obrazów.
• Nośnik zapisu jest zapelniony. Usunąć zbędne obrazy (str. 23).
• Całkowita liczba ujęć filmowych lub zdjęć przekracza pojemność kamery dostępną dla nagrań. Usunąć zbędne obrazy (str. 23).

Nie można zainstalować programu „PlayMemories Home”.

• Do instalacji programu „PlayMemories Home” wymagane jest połączenie z Internetem.
• Zapoznać się z procedurą instalacji i sprawdzić konfigurację komputera wymaganą do instalacji programu „PlayMemories Home”.

Program „PlayMemories Home” nie działa poprawnie.

- Zakończyć pracę programu „PlayMemories Home” i uruchomić ponownie komputer.

Kamera nie jest rozpoznawana przez komputer.

• Odłączyć wszystkie urządzenia USB podłączone do gniazda USB komputera, za wyjątkiem klawiatury, myszy i kamery.
• Odłączyć wbudowany kabel USB od komputera i kamery, uruchomić ponownie komputer, a następnie powtórnie połączyć komputer i kamerę w prawidłowej kolejności.
• W przypadku jednoczesnego podłączenia urządzeń zewnętrznych zarówno do wbudowanego kabla USB, jak i do gniazda USB w kamerze, należy zrezygnować z jednego połączenia, ale nie z komputerem.

Informacje diagnostyczne/ Wskaźniki ostrzegawcze

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8 Dostarczone akcesoria → str. 9

W przypadku pojawienia się wskaźników na ekranie LCD konieczne jest przeprowadzenie poniższych kontroli. Jeżeli problem powtarza się mimo kilkakrotnych prób jego rozwiązania, należy skontaktować się z punktem sprzedaży produktów marki Sony lub miejscowym autoryzowanym punktem serwisowym Sony. W takim przypadku należy podać pełny numer kodu błędu rozpoczynającego się literą C lub E.

Pojawieniu się na ekranie pewnych wskaźników ostrzegawczych może towarzyszyć melodia.

C:04:□□

• Używany akumulator nie jest akumulatorem typu „InfoLITHIUM” (serii V). Należy używać akumulatora typu „InfoLITHIUM” (serii V) (str. 14).
• Podłączyć prawidłowo wtyk napięcia stałego zasilacza sieciowego (modele z zasilaczem sieciowym) do gniazda DC IN kamery (str. 15).

C:06:□□

• Temperatura akumulatora jest wysoka. Wymienić akumulator lub umieścić go w chłodnym miejscu.

C:13:□□ / C:32:□□

- Odłączyć źródło zasilania. Podłączyć ponownie kamerę do źródła zasilania i spróbować ją uruchomić.

E:□□:□□

- Wykonać czynności począwszy od punktu ② na stronie 38.

- Akumulator jest prawie zużyty.

A

- Temperatura akumulatora jest wysoka. Wymienić akumulator lub umieścić go w chłodnym miejscu.

• Nie włóżono karty pamięci (str. 18).
• Migający wskaźnik sygnalizuje brak wystarczającej ilości miejsca do rejestrowania obrazów. Usunąć zbędne obrazy (str. 23) lub sformatować kartę pamięci po uprzednim zapisaniu obrazów na innych nośnikach (str. 36).
• Plik bazy danych obrazu może być uszkodzony. Sprawdzić plik bazy danych, wybierając kolejno: MENU → [Konfiguracja] → [◦ Ustawienia nośnika] → [Napr. danych obrazu] → nośnik zapisu (modele z pamięcią wewnętrzną).

• Karta pamięci jest uszkodzona.
• Sformatować kartę pamięci z poziomu kamery (str. 36).

- Włożono niezgodną kartę pamięci (str. 18).

• Karta pamięci jest chroniona przed zapisem.
• Dostęp do karty pamięci został ograniczony z poziomu innego urządzenia.

- Występują poruszenia obrazu spowodowane niestabilnym ustawieniem kamery. Podczas filmowania należy trzymać kamerę oburącz. Wskaźnik ostrzegawczy sygnalizujący drgania kamery mimo wszystko nie zniknie.

• Nośnik zapisu jest zapełniony.
• Nie można zapisywać zdjęć w trakcie operacji przetwarzania danych. Odczekać chwilę i ponowić nagrywanie.

Zasady obchodzenia się z kamerą

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Użytkowanie i konserwacja

• Kamera nie jest pyłoszczelna, kroploszczelna, ani wodoszczelna.
• Kamery nie wolno trzymać za osłony gniazd, ani za następujące elementy.

Ekran LCD

Illustration of a hand holding a cylindrical device with a prohibition symbol (no text or labels)

Akumulator

Line drawing of a hand holding a device with a prohibition symbol (no text or labels)

Wbudowany kabel USB

Diagram showing a hand using a tool to stop a device with a prohibition symbol

• Nie wolno kierować kamery w stronę słońca. Można w ten sposób uszkodzić kamerę. Słońce można filmować wyłącznie w warunkach słabego oświetlenia, na przykład o zmierzchu.
• Kamery i jej akcesoriów nie należy używać ani przechowywać w następujących lokalizacjach:
  – W miejscach narażonych na nadmiernie wysoką lub niską temperaturę lub w miejscach wilgotnych. Nie należy pozostawiać ich w miejscach narażonych na działanie temperatur przekraczających 60 °C, np. w miejscach bezpośredniego operowania promieni słonecznych, w pobliżu nawiewu gorącego powietrza lub w samochodzie zaparkowanym w nasłonecznionym miejscu. Mogą one ulec uszkodzeniu lub odkształceniu.

– W miejscach, gdzie występują silne pola magnetyczne lub drgania mechaniczne. Kamera może ulec uszkodzeniu.
– W sąsiedztwie silnych fal radiowych lub promieniowania. W takich warunkach kamera może nieprawidłowo nagrywać obraz.
– W sąsiedztwie tunerów telewizyjnych lub radiowych. Mogą pojawić się zakłócenia.
– Na piaszczystej plaży ani w innych zapylonych miejscach. Przedostanie się do kamery piasku lub pyłu może spowodować jej uszkodzenie. Niektóre uszkodzenia tego typu mogą być trwałe.
– W pobliżu okien lub na otwartej przestrzeni, gdzie ekran LCD lub obiektyw mogą być narażone na bezpośrednie operowanie promieni słonecznych. Powoduje to uszkodzenie ekranu LCD.

• Do zasilania kamery prądem stałym lub zmiennym należy używać akcesoriów zalecanych w niniejszej instrukcji obsługi.
• Chronić kamerę przed wilgocią, np. przed deszczem lub wodą morską. Zamoczenie kamery grozi jej uszkodzeniem. Niektóre uszkodzenia tego typu mogą być trwałe.
• Jeżeli do wnętrza obudowy kamery dostanie się obcy przedmiot lub płyn, należy zaprzestać użytkowania kamery, odłączyć ją od źródła zasilania i zlecić jej przegląd w punkcie sprzedaży wyrobów marki Sony.
• Z kamerą należy obchodzić się ostrożnie. Nie wolno jej demontować ani przerabiać. Należy chronić ją przed wstrząsami mechanicznymi i uderzeniami. Uważać, aby jej nie upuścić lub przypadkowo nie nadepnąć. Szczególnie ostrożnie należy obchodzić się z obiektywem.
• Po zakończeniu korzystania z kamery ekran LCD należy zamknąć.
• Nie wolno korzystać z kamery zawiniętej w jakiś przedmiot, na przykład w ręcznik.
• Odłączając przewód zasilający, należy ciągnąć za wtyk, a nie za przewód (modele z zasilaczem sieciowym).

• Chronić przewód zasilający przed uszkodzeniem. Unikać przykładowo umieszczania na nim ciężkich przedmiotów (modele z zasilaczem sieciowym).

• Nie wolno używać zdeformowanego lub uszkodzonego akumulatora.

• Metalowe styki należy utrzymywać w czystości.
• W razie wycieku elektrolitu należy:
  – Zasięgnąć porady miejscowego autoryzowanego punktu serwisowego Sony.
  – Zmyć ciecz ze skóry w miejscu kontaktu.
  – Jeżeli ciecz przedostanie się do oczu, przemyć je dużą ilością wody i zasięgnąć porady lekarza.

Jeżeli kamera nie będzie używana przez długi czas

• Aby zachować optymalny stan kamery przez dłuższy czas, należy mniej więcej raz w miesiącu włączyć ją i uruchomić z jej poziomu nagrywanie i odtwarzanie obrazów.
• Akumulator należy przechowywać po uprzednim całkowitym rozładowaniu.

Uwaga dotycząca temperatury kamery/akumulatora

- W przypadku bardzo wysokiej lub bardzo niskiej temperatury kamery lub akumulatora mogą wystąpić problemy z nagrywaniem lub odtwarzaniem z uwagi na funkcje zabezpieczające kamery uruchamiane w takiej sytuacji. W takim przypadku na ekranie LCD zostanie wyświetlony wskaźnik.

Uwagi dotyczące ładowania za pośrednictwem przewodu USB

• W przypadku niektórych komputerów mogą wystąpić problemy z ładowaniem.
• W przypadku podłączenia kamery do laptapa, który nie jest podłączony do źródła zasilania, akumulator laptapa będzie dalej ulegał rozładowaniu. Nie należy pozostawiać kamery podłączonej w ten sposób do komputera.

- Nie można zagwarantować prawidłowego ładowania w przypadku samodzielnie składanego lub przerabianego komputera albo za pośrednictwem koncentratora USB. W przypadku pewnych urządzeń USB używanych z komputerem, kamera może nie działać prawidłowo.

Gdy kamera jest podłączona do komputera lub osprzętu

• Nie wolno formatować nośnika zapisu kamery z poziomu komputera. W przeciwnym razie kamera może nie działać prawidłowo.
• Przed podłączeniem kamery do innego urządzenia za pomocą przewodów komunikacyjnych należy upewnić się, że wtyk przewodu został prawidłowo włóżony. Próba włożenia wtyku na siłę do gniazda grozi jego uszkodzeniem i może skutkować nieprawidłową pracą kamery.
• Przy włączonym zasilaniu kamery podłączonej do innych urządzeń za pośrednictwem przewodu USB nie należy zamykać panelu LCD. Dane zarejestrowanych obrazów mogą zostać utracone.

Uwagi dotyczące wyposażenia dodatkowego

• Zalecamy stosowanie oryginalnego osprzętu Sony.
• W niektórych krajach lub regionach oryginalne akcesoria Sony mogą być niedostępne.

Zasady obchodzenia się z ekranem LCD

• Pozostawione na ekranie LCD odciski palców, krem do rąk itp. mogą przyczyniać się do odchodzenia powłoki ekranu LCD. Ślady te należy usunąć możliwie jak najszybciej.
• Zbyt mocne pocieranie ekranu LCD chusteczką itp. może prowadzić do powstawania rys na powłoce ekranu LCD.

- Wskazane jest, aby delikatnie usunąć odciski palców lub kurz z zabrudzonego ekranu LCD, po czym wyczyścić ekran miękką szmatką itp.

Ekran LCD

• Zbyt mocne naciskanie ekranu LCD grozi nierównomiernym odtwarzaniem barw i innymi uszkodzeniami.
• Jeżeli kamera pracuje w niskiej temperaturze, na ekranie LCD może pojawić się obraz szczątkowy. Nie świadczy to o usterce.
• Podczas pracy kamery tylna strona ekranu LCD może się nagrzewać. Nie świadczy to o usterce.

Czyszczenie obudowy i obiektywu projekcyjnego (modele z projektorem)

• Delikatnie przetrzeć obudowę i obiektyw miękką szmatką, na przykład ściereczką do czyszczenia lub irchą do okularów.
• W przypadku silnego zabrudzenia obudowę i obiektyw projekcyjny kamery należy wyczyścić miękką ściereczką lekko zwilżoną wodą, a następnie wytrzeć je suchą, miękką szmatką.
• Aby nie doszło do deformacji obudowy, uszkodzenia powłoki wykończeniowej lub porysowania obiektywu, należy unikać:
  – Stosowania substancji chemicznych, np. rozcieńczalnika, benzyny, alkoholu, ściereczek nasączonych substancjami chemicznymi, środków odstraszających owady, środków owadobójczych i filtrów przeciwsłonecznych
  – Obsługi kamery rękoma zabrudzonymi powyższymi substancjami
  – Narażanie kamery na długotrwały kontakt z przedmiotami wykonanymi z gumy lub winylu

Informacje o konserwacji i przechowywaniu obiektywu

• Powierzchnię obiektywu należy przetrzeć miękką szmatką w następujących sytuacjach:
  – Gdy na powierzchni obiektywu widoczne są odciski palców
  – W miejscach gorących i wilgotnych
  – Gdy obiektyw jest narażony na działanie soli zawartej w powietrzu, np. nad morzem
• Obiektyw należy przechowywać w dobrze wentylowanym, czystym miejscu, zabezpieczonym przed dostępem kurzu.
• Aby zapobiec tworzeniu się pleśni, obiektyw należy co pewien czas czyścić i przechowywać w sposób opisany powyżej.

Ładowanie zamontowanego fabrycznie akumulatora

Kamera jest wyposażona w montowany fabrycznie akumulator, który zapewnia pamiętanie daty, godziny i innych ustawień, nawet gdy ekran LCD jest zamknięty. Akumulator zamontowany fabrycznie jest ładowany zawsze wtedy, gdy kamera jest podłączona do gniazda elektrycznego za pośrednictwem zasilacza sieciowego (modele z zasilaczem sieciowym) lub gdy jest podłączony akumulator. Całkowite rozładowanie akumulatora nastąpi po upływie około 3 miesięcy nieużywania kamery. Przed przystąpieniem do użytkowania kamery należy naładować zamontowany fabrycznie akumulator. Nawet jeśli zamontowany fabrycznie akumulator nie jest naładowany, nie będzie to miało wpływu na pracę kamery niezwiązaną z nagrywaniem daty.

Dane techniczne

Sposób ładowania zamontowanego fabrycznie akumulatora

Kamerę z zamkniętym ekranem LCD należy podłączyć do gniazda elektrycznego za pośrednictwem zasilacza sieciowego (modele z zasilaczem sieciowym) lub podłączyć całkowicie naładowany akumulator i pozostawić ją na co najmniej 24 godziny.

Uwaga dotycząca pozbywania się kamery lub przekazywania prawa własności do niej innej osobie (modele z pamięcią wewnętrzną)

Nawet po usunięciu wszystkich filmów i zdjęć lub przeprowadzeniu operacji [Format] (str. 36), dane w pamięci wewnętrznej mogą nie zostać całkowicie usunięte. Wskazane jest uruchomienie kolejno: [MENU] → [Konfiguracja] → [Ustawienia nośnika] → [Format] → [Opróżnij] w celu uniemożliwienia odzyskania danych.

System

Format sygnału:

System koloru NTSC, zgodna z normami EIA

(HDR-CX220/CX230/CX280/CX290/PJ230)

System koloru PAL, zgodna z normami CCIR

(HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E)

Telewizor HD

Format zapisu filmów:

AVCHD (zgodność z formatem AVCHD

wer.2.0):

Obraz: MPEG-4 AVC/H.264

Dźwięk: 2-kanałowy Dolby Digital Dolby

Digital Stereo Creator ^*1

MPEG-2 PS:

Obraz: MPEG-2 (wideo)

Dźwięk: 2-kanałowy Dolby Digital Dolby

Digital Stereo Creator ^*1

MP4:

Obraz: MPEG-4 AVC/H.264

Dźwięk: MPEG-4 AAC-LC 2-kanałowy

*1 Wyprodukowano na licencji firmy Dolby Laboratories.

Format plików zdjęciowych:

Zgodny z DCF Ver.2.0

Zgodny z Exif Ver.2.3

Zgodny z MPF Baseline

Nośniki zapisu (filmy/zdjęcia):

Pamięć wewnętrzna

HDR-CX230/CX230E/CX290/CX290E/

PJ230/PJ230E: 8GB

„Memory Stick PRO Duo“

Karta SD (klasy 4 lub szybsza)

Pojemność dostępna dla użytkownika

HDR-CX230/CX230E/CX290/CX290E:

ok. 7,75 GB*6

HDR-PJ230/PJ230E: ok. 7,75 GB*2

*6 1 GB odpowiada 1 miliardowi bajtów, z których część używana jest do zarządzania systemem i/lub plikami użytkowymi.

*2 1 GB odpowiada 1 miliardowi bajtów, z których część używana jest do zarządzania systemem i/lub plikami użytkowymi. Można usunąć tylko zainstalowany fabrycznie film demonstracyjny.

Przetwornik obrazu:

Matryca CMOS 3,1 mm (typ 1/5,8)

Liczba rejestrowanych pikseli (zdjęcie, 16:9):

Maks. 8,9 megapikseli (3 984 × 2 240 pikseli) ^*3

Całkowita: ok. 2 390 000 pikseli

Efektywna (film,16:9)*4:

ok. 2 150 000 pikseli (HDR-CX220/CX220E/

CX230/CX230E/PJ220E/PJ230/PJ230E)

ok. 2 290 000 pikseli (HDR-CX280/CX280E/CX290/CX290E)

Efektywna (zdjęcie, 16:9):

ok. 2 290 000 pikseli

Efektywna (zdjęcie, 4:3):

ok. 1 710 000 pikseli

Obiektyw:

Obiektyw marki Carl Zeiss Vario-Tessar

HDR-CX220/CX220E/CX230/CX230E/

PJ220E/PJ230/PJ230E:

27× (optyczny) ^5 , 32× (dodatkowy, w trakcie nagrywania filmów) ^4 , 320× (cyfrowy)

HDR-CX280/CX280E/CX290/CX290E:

27× (optyczny) ^4 , 50× (dodatkowy, w trakcie nagrywania filmów) ^5 , 320× (cyfrowy)

F1,9 \~ F4,0

Ogniskowa:

f = 2,1mm 57,0mm

Po przeliczeniu na wartości dla aparatu małoobrazkowego

W przypadku filmów ^*4 :

29,8 mm \~ 953,6 mm (16:9) (HDR-CX220/

CX220E/CX230/CX230E/PJ220E/PJ230/PJ230E)

29,8 mm \~ 804 mm (16:9) (HDR-CX280/

CX280E/CX290/CX290E)

W przypadku zdjęć: 29,8 mm \~ 804 mm (16:9)

Temperatura barwowa: [Auto], [Jednym dotk.], [Wewnątrz], [Na zewnątrz]

Minimalne natężenie oświetlenia:

6 lx (luks) (przy ustawieniu domyślnym, czas otwarcia migawki 1/30 sekundy (HDR-

CX220/CX230/CX280/CX290/PJ230) lub

1/25 sekundy (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E))

3 lx (luksy) (opcja [Low Lux] ustawiona na [Włącz], czas otwarcia migawki 1/30 sekundy (HDR-CX220/CX230/CX280/CX290/PJ230)

lub 1/25 sekundy (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E))

*3 Unikatowy system przetwarzania obrazu firmy Sony w technologii BIONZ umożliwia uzyskanie rozdzielczości zdjęć odpowiadających opisanym rozmiarom.

*4 Opcja [SteadyShot] ustawiona na [Standardowy] lub [Wyłącz].

*5 Opcja [SteadyShot] ustawiona na [Aktywny].

Złącza wejściowe i wyjściowe

Gniazdo HDMI OUT: Gniazdo micro HDMI

Gniazdo USB: Typ A (wbudowane USB)

Złącze USB Multi/Micro*

* Do obsługi urządzeń zgodnych ze standardem Micro USB.

- Złącze USB tylko wyjściowe (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E).

Ekran LCD

Obraz: 6,7 cm (typ 2,7, współczynnik kształtu 16:9)

Całkowita liczba pikseli:

230 400 (960 × 240)

Projektor (HDR-PJ220E/PJ230/PJ230E)

Rodzaj projekcji: DLP

Źródło światła: Lampka LED (R/G/B)

Ostrość: Ręczna

Odległość projekcji: 0,5 m lub więcej

Współczynnik kontrastu: 1500:1

Rozdzielczość (wyjściowa): nHD (640 × 360)

Czas ciągłej projekcji (na akumulatorze z zestawu): ok. 50 min.

Informacje ogólne

Wymagania dotyczące zasilania: Prąd stały 6,8 V/7,2 V (akumulator) Prąd stały 8,4 V (zasilacz sieciowy (HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E))

Ładowanie przez USB: Prąd stały 5 V 500 mA/1,5 A

Przeciętny pobór mocy:

HDR-CX220/CX220E/CX230/CX230E

HD: 2,1 W MP4: 1,9 W STD: 2,0 W

HDR-CX280/CX280E/CX290/CX290E/

PJ220E/PJ230/PJ230E

HD: 2,2 W MP4: 2,0 W STD: 2,1 W

Temperatura robocza: 0 °C do 40 °C

Temperatura przechowywania: -20 °C do +60 °C

Wymiary (orientacyjne):

HDR-CX220/CX220E/CX230/CX230E/

CX280/CX280E/CX290/CX290E:

52,5 mm × 57 mm × 117 mm (szer./wys./gl.)

z uwzględnieniem wystających elementów

52,5 mm × 57 mm × 125 mm (szer./wys./gl.)

z uwzględnieniem wystających elementów i dołączonego do zestawu akumulatora

HDR-PJ220E/PJ230/PJ230E:

58 mm × 57 mm × 117 mm (szer./wys./gł.) z uwzględnieniem wystających elementów

58 mm × 57 mm × 125 mm (szer./wys./gl.)

z uwzględnieniem wystających elementów i dołączonego do zestawu akumulatora

Waga (przybliżona)

HDR-CX220/CX220E/CX230/CX230E:

178 g (tylko urządzenie zasadnicze)

222 g (z dostarczonym akumulatorem)

HDR-CX280/CX280E/CX290/CX290E:

180 g (tylko urządzenie zasadnicze)

224 g (z dostarczonym akumulatorem)

HDR-PJ220E/PJ230/PJ230E:

210 g (tylko urządzenie zasadnicze)

254 g (z dostarczonym akumulatorem)

Zasilacz sieciowy AC-L200C/AC-L200D

(HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E)

Wymagania dotyczące zasilania: Napięcie zmienne 100 V - 240 V, 50 Hz/60 Hz

Pobór prądu: 0,35 A - 0,18 A

Pobór mocy: 18 W

Napięcie wyjściowe: Prąd stały 8,4 V

Prąd wyjściowy: 1,7 A

Temperatura robocza: 0 °C do 40 °C

Temperatura przechowywania: -20 °C do +60 °C

Wymiary (orientacyjne): 48 mm × 29 mm × 81 mm (szer./wys./gł.) bez wystających elementów

Waga (orientacyjna): 150 g bez przewodu zasilającego

Akumulator NP-FV30

Maksymalne napięcie wyjściowe: Prąd stały 8,4 V

Napięcie wyjściowe: Prąd stały 7,2 V

Maksymalne napięcie ładowania: Prąd stały 8,4 V

Maksymalny prąd ładowania: 2,12 A

Pojemność

Typowa: 3,6 Wh (500 mAh)

Minimalna: 3,6 Wh (500 mAh)

Typ: Litowo-jonowy

Konstrukcja oraz dane techniczne kamery i akcesoriów mogą ulec zmianie bez powiadomienia.

Przewidywany czas działania akumulatora (w minutach)

Tabele pokazują orientacyjny czas pracy przy całkowicie naładowanym akumulatorze.

HDR-CX220/CX220E/CX230/CX230E

Nośniki zapisu	HDR-CX230/CX230E		HDR-CX220/CX220E
	Pamięć wewnętrzna	Karta pamięci
Czas nagrywania ciągłego	95	95
Typowy czas nagrywania	45	45
Czas odtwarzania	145	145

HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

Nośniki zapisu	HDR-CX290/CX290E/PJ230/PJ230E		HDR-CX280/CX280E/PJ220E
	Pamięć wewnętrzna	Karta pamięci
Czas nagrywania ciągłego	90	90
Typowy czas nagrywania	45	45
Czas odtwarzania	135	135

• Poszczególne czasy nagrywania zostały zmierzone w przypadku nagrywania filmów w wysokiej rozdzielczości (HD) przy opcji [Standard HQ] ustawionej w pozycji [ Tryb NAGR].
• Typowy czas nagrywania to czas przy wielokrotnym rozpoczynaniu/przerywaniu nagrywania, przełączaniu pomiędzy trybami rejestrowania zdjęć i filmów oraz korzystaniu z funkcji zbliżenia.
• W przypadku korzystania z karty pamięci Sony.

• Pomiary czasów uzyskano w temperaturze pracy kamery 25 °C. Zalecana temperatura wynosi od 10 °C do 30 °C.

• W pewnych warunkach użytkowania kamery, na przykład w niskich temperaturach, czas nagrywania i odtwarzania będzie krótszy.

• Maksymalny czas nagrywania filmów oraz liczba zdjęć możliwych do zarejestrowania są wyświetlane na ekranie (str. 48)
• Dostępny czas nagrywania zależy od warunków nagrywania, obiektu, [ Tryb NAGR].

Znaki towarowe

• „Handycam” i HANDYCAM są zastrzeżonymi znakami towarowymi firmy Sony Corporation.
• „AVCHD”, „AVCHD Progressive”, logotyp „AVCHD” i logotyp „AVCHD Progressive” są znakami towarowymi firm Panasonic Corporation i Sony Corporation.
• „Memory Stick“, „Memory Stick“, „Memory Stick Duo“, “Memory Stick Duo“, “Memory Stick PRO Duo“, “Memory Stick PRO Duo“, “Memory Stick PRO-HG Duo“, “Memory Stick PRO-HG Duo“, “Memory Stick XC-HG Duo“, “Memory Stick XC-HG Duo“, “MagicGate“, “MAGICGATE“, “MagicGate Memory Stick” i „MagicGate Memory Stick Duo“ są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Sony Corporation.
• „InfoLITHIUM” jest znakiem towarowym firmy Sony Corporation.
• „x.v.Color” i „x.v.Colour” są znakami towarowymi firmy Sony Corporation.
• „BIONZ” jest znakiem towarowym firmy Sony Corporation.
• „BRAVIA” jest znakiem towarowym firmy Sony Corporation.
• Blu-ray Disc ^TM i Blu-ray ^TM są znakami towarowymi firmy Blu-ray Disc Association.
• Dolby i symbol double-D są znakami towarowymi firmy Dolby Laboratories.
• Nazwy HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

• Microsoft, Windows, Windows Vista i DirectX są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach.

• Mac i Mac OS są zastrzeżonymi znakami towarowymi firmy Apple Inc. w Stanach Zjednoczonych i innych krajach.

• Intel, Intel Core i Pentium są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Intel Corporation i jej oddziałów w Stanach Zjednoczonych i innych krajach.
• Symbole „” i „PlayStation” są zastrzeżonymi znakami towarowymi firmy Sony Computer Entertainment Inc.
• Logo SDXC jest znakiem towarowym firmy SD-3C, LLC.
• MultiMediaCard jest znakiem towarowym firmy MultiMediaCard Association.
• Facebook i logo „f” są zastrzeżonymi znakami towarowymi firmy Facebook, Inc.
• YouTube i logo YouTube są zastrzeżonymi znakami towarowymi firmy Google Inc.

Wszystkie inne nazwy produktów przytoczone w niniejszej pozycji mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. Ponadto znaki ^TM i ^ nie zawsze pojawiają się w niniejszej instrukcji.

Works with PlayStation®3

Możliwości konsoli PlayStation 3 można zwiększyć, pobierając aplikację na konsolę PlayStation 3 ze sklepu PlayStation Store (tam, gdzie jest dostępny.)

Do pobrania aplikacji na konsolę PlayStation 3 wymagane jest posiadanie konta PlayStation Network.

Dostępne tam, gdzie dostępny jest PlayStation Store.

Wskaźniki na ekranie

Przy zmianie ustawień pojawiają się poniższe wskaźniki.

Z lewej

Wskaźnik	Opis
MENU	Przycisk MENU (34)
	Nagrywanie przy użyciu samowyzwalacza (35)
4:3	Tryb Szeroki (36)
	Wprowadzanie (35)
OFF	Opcja [Wykrywanie twarzy] ustawiona na [Wyłącz] (35)
OFF	Opcja [Zdjęcie z uśmiechem] ustawiona na [Wyłącz] (35)
	Ręczne ustawianie ostrości (35)
	Wybór sceny (35)
	Balans bieli (35)
	Funkcja SteadyShot wyłączona (35)
	Tele makro (35)
	Destynacja (37)
	Inteligentna automatyka (wykrywanie twarzy/wykrywanie sceny/wykrywanie drgań kamery) (21)

Na środku

Wskaźnik	Opis
	Ust. pok. slajd.
	Ostrzeżenie (39)
	Tryb odtwarzania (22)

Z prawej

Wskaźnik	Opis
HDE 60i HQMP4 720	Jakość nagrywanego obrazu (HD/MP4/STD), szybkość klatek (60p/50p/60i/50i), tryb nagrywania (PS/FX/FH/HQ/LP) i rozmiar filmu (36)
60min	Poziom naładowania akumulatora
	Nośnik zapisu/odtwarzania/edycji (17)
0:00:00	Licznik (godzina:minuta: sekunda)
00min	Orientacyjny pozostały czas nagrywania
9999 16:98,9M	Orientacyjna liczba możliwych do zarejestrowania zdjęć i rozmiar zdjęcia (36)
101	Folder odtwarzania
100/112	Numer aktualnie odtwarzanego filmu lub zdjęcia/Liczba wszystkich zarejestrowanych filmów lub zdjęć
	Podłączone zewnętrzne urządzenie pamięciowe (31)
U dołu
Wskaźnik	Opis
	[Poz. odn. mikrofonu] niski (35)
	[Reduk. szumu wiatru] (35)
	Zoom wbud. mikrof. (35)
	Low Lux (35)
	Ekspozycja (35)
AUTO	Inteligentna automatyka (21)
101-0005	Nazwa pliku danych
	Chron (36)

• Wygląd wskaźników i ich położenie są orientacyjne i mogą odbiegać od stanu faktycznego.
• W przypadku niektórych modeli kamery część wskaźników może nie być wyświetlana.

Indeks

A Akumulator....14

B Brzęczyk......17

C Całkowite naładowanie......16 Czas nagrywania i odtwarzania......46 Części i elementy sterujące......12

D Dane techniczne ....44 Data/Czas ....17

E Ekran LCD ....20 Elementy zestawu....6 Extended Zoom....21

1 Informacje diagnostyczne....39 Inicjalizowanie....38 Instalacja....28 Inteligentna automatyka....21

J Język....5

K Karta pamięci....18 Karta SD....18 Kod danych....17 Komputer....28 Konfiguracja....17 Konfiguracja wstępna....17 Konserwacja....41

Listy menu....35

Ładowanie akumulatora....14 Ładowanie akumulatora przy użyciu komputera....15

Ładowanie akumulatora przy użyciu zasilacza sieciowego......15

M Mac......27 „Memory Stick PRO Duo“ (Mark2)......18 „Memory Stick PRO-HG Duo“......18 „Memory Stick XC-HG Duo“...18 Menu......34

N Nagrywanie....20 Nagrywanie dwoiste....20 Naprawa....38 Nośniki zapisu....17

Odtwarzanie....22

P Pasek na rękę....13 PlayMemories Home.....7, 27, 28 Płyta AVCHD....6 Podgląd Wydarzeń....22 Podłączanie/odłączanie akumulatora....14

Pomocniczy przewód połączeniowy USB....6 Projektor....25 Przejściówka USB....33 Przewodnik pomocniczy PlayMemories Home....7, 30 Przewodnik użytkownika kamery „Handycam”....6 Przewód HDMI....24

R Rozwiązywanie problemów .....38

S Sposób korzystania z niniejszej instrukcji....8 Sposób obsługi wybieraka wielofunkcyjnego....6 Statyw....13 Szum wiatru....35

TV....24 Tworzenie płyt....31

U Uruchamianie PlayMemories Home......30 USB......15 Uwagi dotyczące zasad obchodzenia się z kamerą......41

W Wbudowany kabel USB....15 Windows....28 Wskaźniki na ekranie....48 Wskaźniki ostrzegawcze....39 Wybór nośnika....17 Wyświetlanie informacji na ekranie LCD....20

Z Zapisywanie obrazów na zewnętrznym urządzeniu pamięciowym....32 Zewnętrzne urządzenie pamięciowe....32 Zoom....21

Listy menu znajdują się na stronach od 35 do 37.

Čtěte jako první

Před použitím přístroje si pečlivě přečtěte tuto příručku a ponechejte si ji pro budoucí potřebu.

VAROVÁNÍ

Za účelem vyloučení rizika požáru nebo úrazu elektrickým proudem

1) nevystavujte prístroj dešti ani vlhkosti,
2) nepokládejte na přístroj předměty naplněné kapalinami, jako jsou vázy.

Nevystavujte akumulátory nadměrnému teplu, jako např. slunečnímu záření, ohni a podobně.

UPOZORNĚNÍ

Modul akumulátoru

Při nesprávném zacházení s modulem akumulátoru může dojít k výbuchu, zapálení ohně nebo dokonce chemickému popálení. Věnujte pozornost níže uvedeným upozorněním.

• Nerozebírejte jej.
• Nesnažte se modul akumulátoru zdeformovat, ani jej nevystavujte působení síly nebo nárazům, např. tlučení, upuštění na zem nebo šlapání na něj.
• Nezkratujte jej, kontakty akumulátoru by neměly přijít do styku s kovovými předměty.
• Nevystavujte modul akumulátoru teplotě vyšší než 60 °C, např. na prímém slunci nebo v automobilu zaparkovaném na slunci.
• Nespalujte jej a nevhazujte do ohně.
• Nepoužívejte poškozené nebo vytékající lithium-iontové akumulátory.
• Modul akumulátoru dobíjejte vždy pomocí značkové nabíječky Sony nebo pomocí zařízení určeného k nabíjení akumulátoru.

• Nenechávejte modul akumulátoru v dosahu malých dětí.

• Uchovávejte modul akumulátoru v suchu.

• Vyměňte akumulátor pouze za stejný typ nebo ekvivalentní typ doporučený společností Sony.
• Použité moduly akumulátoru urychleně zlikvidujte v souladu s pokyny.

K výměně použijte pouze akumulátor uvedeného typu. Jinak může dojít k požáru nebo zranění.

Napájecí adaptér

Nepoužívejte napájecí adaptér umístěný v úzkém prostoru, například mezi stěnou a nábytkem.

Při používání sítového adaptéru využijte nejbližší sítové zásuvky. Pokud se při používání prístroje vyskytne nějaký problém, okamžitě sítový adaptér ze sítové zásuvky vytáhněte.

I když je videokamera vypnutá, je do ní při připojení k sítové zásuvce pomocí napájecího adaptéru stále dodáván strídavý proud (ze sítě).

Poznámka k napájecímu kabelu

Napájecí kabel je určen speciálně pro tuto videokameru a nesmí se používat pro žádná jiná elektrická zařízení.

PRO ZÁKAZNÍKY V EVROPĚ

Upozornění pro zákazníky v zemích, na které se vztahují směrnice ES

Tento výrobek byl vyroben bud přímo nebo v zastoupení společností Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Žádosti týkající se technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. Pro záležitosti servisu a záručních podmínek se obracejte na adresy uvedené v servisních a záručních dokumentech.

Tento výrobek byl testován a bylo shledáno, že splňuje omezení stanovená předpisy EMC pro používání propojovacích kabelů kratších než 3 metry.

Upozornění

Elektromagnetické pole může při specifických frekvencích ovlivnit obraz a zvuk tohoto přístroje.

Upozornění

Pokud statická elektřina nebo elektromagnetismus způsobí přerušení přenosu dat v polovině (selhání), restartujte aplikaci a znovu připojte komunikační kabel (kabel USB apod.).

Symbol of a trash bin crossed out by two crossed lines, with no text or labels present.

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterií opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem.

Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro ruť (Hg) nebo olovo (Pb) se použijí, pokud baterie obsahuje více než 0,0005% rtuti nebo 0,004% olova.

Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi.

Materiálová recyklace pomůže chránit přírodní zdroje.

V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace.

Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo.

Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, podnik zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Informace o nastavení jazyka

- Za účelem vysvětlení provozních postupů se na displeji zobrazují v každém místním jazyce pokyny. V případě potřeby lze zobrazený jazyk před použitím videokamery změnit.

Vyberte → [MENU] → [Nastavení] →

[Obecná Nastavení] → [Language Setting]

→ požadovaný jazyk.

Informace o nahrávání

• Před zahájením nahrávání otestujte funkci nahrávání a ověřte, zda je obraz a zvuk nahráván bez problémů.
• Záruka se nevztahuje na obsah záznamu, a to ani v prípadě, kdy nahrávání nebo přehrávání neproběhlo následkem selhání videokamery, záznamového média apod.
• Normy barevné televize se v jednotlivých zemích/oblastech liší. Chcete-li zobrazit své nahrávky na televizoru, budete potřebovat takový, který podporuje formát signálu této videokamery. Podrobnosti o formátu signálu viz část „Použití této příručky“ (s. 7).
• Televizní programy, filmy, videonahrávky a jiné materiály mohou podléhat autorským právům. Nepovolené kopírování takových materiálů může představovat porušení autorských práv.

Poznámky k použití

- Neprovádějte žádnou z následujících činností. V případě provedení něčeho z toho může dojít k poškození záznamového média, ztrátě nahraných obrazů nebo nemožnosti jejich přehrávání či jiným problémům.

– vysunutí pamětové karty, pokud svítí nebo bliká indikátor přístupu (s. 17)

– vyjmutí modulu akumulátoru, odpojení napájecího adaptéru (modely s napájecím adaptérem) od videokamery nebo vystavení videokamery mechanickým nárazům či vibracím, pokud svítí či bliká zeleně indikátor POWER/CHG (nabíjení) (s. 14) nebo svítí či bliká indikátor přístupu (s. 17)

• Je-li videokamera připojena k jiným zařízením prostřednictvím USB a je zapnuto napájení videokamery, nezavírejte panel LCD. Mohlo by dojít ke ztrátě zaznamenaných obrazových dat.
• Videokameru používejte v souladu s místními předpisy.

Panel LCD

- Obrazovka LCD je vyrobena pomocí vysoce přesné technologie, díky níž lze efektivně využívat více než 99,99 % pixelů. Přesto se může stát, že se na obrazovce LCD budou neustále zobrazovat drobné tmavé nebo světlé body (bílé, červené, modré nebo zelené). Výskyt těchto bodů je běžným důsledkem výrobního procesu a nijak neovlivnuje výsledky nahrávání.

Černé body

Bílé, červené, modré nebo zelené body

Informace o této příručce, obrázcích a zobrazeních na obrazovce

- Obrázky použité v této příručce pro účely vysvětlení byly pořízeny digitálním fotoaparátem, a proto se jejich vzhled může lišit od obrázků a indikátorů, které se skutečně zobrazují na videokameře. Obrázky představující videokameru a indikace na její obrazovce jsou navíc pro účely snadného pochopení nadsazeny nebo zjednodušeny.

• Konstrukce a technické údaje videokamery a doplňků se mohou změnit bez předchozího upozornění.
• V této příručce se pro vnitřní paměť (modely s vnitřní pamětí) videokamery a paměťové karty používá termín „záznamové médium“.
• V této příručce se disk DVD zaznamenaný ve vysokém rozlišení (HD) označuje termínem záznamový disk AVCHD.
• Není-li uvedeno jinak, jsou obrázky a snímky obrazovek v této příručce založeny na modelu HDR-PJ230E.

Podrobnější informace o videokameře (Uživatelská příručka „Handycam“)

Uživatelská příručka „Handycam“ je příručka, která je k dispozici on-line. Tato příručka obsahuje podrobné pokyny týkající se řady funkcí videokamery.

Two laptops displaying a webpage with embedded photos and text, connected by arrows to the right.

1 Přejděte na stránku podpory společnosti Sony.
http://www.sony.net/SonyInfo/Support/

2 Vyberte svoji zemi nebo region.

3 Na stránce podpory vyhledejte název modelu své videokamery.

- Označení modelu videokamery naleznete na její spodní straně.

Výběr položek na obrazovce LCD

Přesuňte multifunkční volič směrem k ▼/▲/◄/► pro výběr požadované položky a pak stisknutím středu voliče dokončete výběr.

Diagram showing a camera icon interacting with a screen, no text or symbols present

Dodané součásti

Čísla v závorkách ( ) uvádějí dodané množství.

□ Videokamera (1)
□ Kabel HDMI (1)

□ Pomocný spojovací kabel USB (1)

- Pomocný spojovací kabel USB je určen pouze pro tuto videokameru. Tento kabel použijte v případě, že je vestavěný kabel USB videokamery příliš krátký k připojení.

Illustration of a mechanical device with a connecting rod and cable (no text or symbols)

□ Dobíjecí modul akumulátoru NP-FV30 (1)
□ „Návod k použití“ (tato příručka) (1)

Pouze pro HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

□ Napájecí adaptér (1)
□ Napájecí kabel (1)

Poznámky

- Software „PlayMemories Home“ a nápovědu „PlayMemories Home Help Guide“ lze stáhnout z webových stránek společnosti Sony (s. 27).

Použití této příručky

V této příručce jsou rozdíly v technických údajích pro každý model popsány

společně.

Zjistíte-li popis „Modely s ...“ níže, ověřte si v této kapitole, zda se týká vaší videokamery.

• (Modely s projektorem)
• (Modely s barevnou normou NTSC)

Ověření názvu modelu videokamery

Viz spodní strana videokamery.

Název modelu (HDR-xxx)

Line drawing of a VR headset with handle and circular outline highlighting the front portion (no text or symbols)

Rozdíly ve funkcích

Název modelu	Záznamové médium		Formát signálu	Připojení USB	SteadyShot
	Vnitřní paměť + paměťová karta	Paměťová karta
HDR-CX220	—	√	NTSC	Vstup/výstup	Elektronický
HDR-CX220E/ PJ220E	—	√	PAL	Pouze výstup	Elektronický
HDR-CX230/ PJ230	√	—	NTSC	Vstup/výstup	Elektronický
HDR-CX230E/ PJ230E	√	—	PAL	Pouze výstup	Elektronický
HDR-CX280	—	√	NTSC	Vstup/výstup	Optický
HDR-CX280E	—	√	PAL	Pouze výstup	Optický
HDR-CX290	√	—	NTSC	Vstup/výstup	Optický
HDR-CX290E	√	—	PAL	Pouze výstup	Optický

Rozdíly ve výbavě

Obrázky v této příručce jsou založeny na modelu HDR-PJ230E.

Název modelu	Projektor
HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E	—
HDR-PJ220E/PJ230/PJ230E	√

Rozdíly v dodaných součástech

Název modelu	Napájecí adaptér	Napájecí kabel
HDR-CX220/CX220E/CX230/CX230E	—	—
HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E	√	√

Poznámky

- Pro následující položky jsou popisy vysvětleny pomocí názvu modelu.

– Bezpečnostní předpisy (s. 2)
– Součásti a ovládací prvky (s. 11)
– Seznamy nabídek (s. 32)
– Specifikace (s. 41)

Obsah

Čtěte jako první 2

Podrobnější informace o videokameře (Uživatelská příručka „Handycam“) 5

Výběr položek na obrazovce LCD....5

Dodané součásti 5

Použití této příručky 7

Rozdíly ve funkcích....7

Rozdíly ve výbavě....8

Rozdíly v dodaných součástech....8

Součásti a ovládací prvky.... 11

Začínáme

Nabíjení modulu akumulátoru 13

Vložení/vyjmutí modulu akumulátoru 13

Nabíjení modulu akumulátoru pomocí napájecího adaptéru (Modely s napájecím adaptérem) 14

Nabíjení modulu akumulátoru pomocí počítače.... 14

Nastavení 16

Příprava videokamery 16

Změna záznamového média (Modely s vnitřní pamětí) 16

Vložení paměťové karty 17

Nahrávání/přehrávání

Nahrávání.... 19

Transfokace 20

Přehrávání 21

Přehrávání obrazů na televizoru 23

Použití vestavěného projektoru (Modely s projektorem) 24

Ukládání videoklipů a fotografií do počítače

Přehrávání obrazů na počítači 26

Možnosti softwaru „PlayMemories Home“ (Windows) 26

Software pro systém Mac 26

Příprava počítače (Windows) 27

Kontrola počítačového systému 27

Instalace softwaru „PlayMemories Home“ na počítač 27

Spuštění softwaru „PlayMemories Home“ 28

Ukládání obrazů na externí zařízení médií

Vytvoření disku ve standardním rozlišení (STD) pomocí vypalovačky 29

Ukládání obrazů na externí zařízení médií s kvalitou obrazu ve vysokém rozlišení (HD) (Modely s napájecím adaptérem) 30

Nastavení videokamery

Použití nabídek 31

Seznamy nabídek 32

Ostatní/rejstřík

Odstraňování problémů 35

Zobrazení vnitřní kontroly/Výstražné indikátory 36

Manipulace s videokamerou.... 37

Specifikace 41

Indikátory na obrazovce 44

Rejstřík 46

Součásti a ovládací prvky

Čísla v závorkách ( ) představují odkazy na stránky.

1 2 3

1 Objektiv (objektiv Carl Zeiss)
2 Přepínač LENS COVER
3 Vestavěné mikrofony

Diagram of a device with labeled parts, showing front, back, and screen views

HDR-PJ220E/PJ230/PJ230E

4 5

1 Obrazovka LCD (16)
Otočíte-li panel LCD o 180 stupňů, můžete jej přiklopit k videokameře a zavřít s obrazovkou LCD směrující ven. Této možnosti využijete zejména při přehrávání.
2 Multifunkční volič (5)
3 Tlačítko ▶ (Zobrazit snímky)
4 Páčka PROJECTOR FOCUS (24)
5 Objektiv projektoru (24)

HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E

Technical diagram of a device with numbered parts labeled 1 and 3

HDR-PJ220E/PJ230/PJ230E

Technical diagram of a device with numbered parts labeled 1, 2, and 3

1 Reproduktor
2 Tlačítko PROJECTOR (24)
3 Konektor HDMI OUT (23)

Technical diagram of a car interior with numbered components for identification

1 Páčka funkce zoom (20)
2 Tlačítko PHOTO (19)
3 Indikátor POWER/CHG (nabíjení) (14)
4 Modul akumulátoru (13)
5 Tlačítko START/STOP (19)
6 Konektor DC IN (14)
7 Multi/Micro USB-konektor Podporuje kompatibilní zařízení Micro USB.
8 Remínek
9 Vestavěný kabel USB (14)
10 Indikátor přístupu k paměťové kartě (17) Pokud indikátor svítí nebo bliká, videokamera čte nebo zapisuje data.
11 Závit stativu
Připevněte stativ (prodává se zvlášť: délka šroubu musí být menší než 5,5 mm).
V závislosti na specifikacích daného stativu se videokamera nemusí nasadit správným směrem.
12 Slot paměťové karty (17)
13 Uvolňovací páčka BATT (baterie) (13)

Upevnění řemínku

Diagram showing a hand holding a device with two labeled arrows indicating motion directions.

Začínáme

Nabíjení modulu akumulátoru

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Vložení/vyjmutí modulu akumulátoru

Zavřete obrazovku LCD a vložte modul akumulátoru.

• Zarovnejte výstupky modulu akumulátoru s drážkami videokamery a posuňte modul akumulátoru směrem nahoru.
• Chcete-li vyjmout modul akumulátoru, zavřete obrazovku LCD, posuňte uvolňovací páčku BATT (baterie) a vyjměte modul akumulátoru.

Modul akumulátoru

Nabíjení modulu akumulátoru pomocí napájecího adaptéru (Modely s napájecím adaptérem)

Připojte napájecí adaptér (①) a napájecí kabel (②) k videokameře a do síťové zásuvky.

• Indikátor POWER/CHG (nabíjení) se změní na oranžovou.
• Jakmile je modul akumulátoru plně nabitý, indikátor POWER/CHG (nabíjení) zhasne.

① ② Do sítové zásuvky Stejnosměrný konektor Zarovnejte značku ▲ na stejnosměrném konektoru se značkou na konektoru DC IN DC IN POWER/CHG Indikátor POWER/CHG (nabíjení) Konektor DC IN

Nabíjení modulu akumulátoru pomocí počítače

Připojte videokameru ke spuštěnému počítači pomocí vestavěného kabelu USB.

• Indikátor POWER/CHG (nabíjení) se změní na oranžovou.
• Jakmile je modul akumulátoru plně nabitý, indikátor POWER/CHG (nabíjení) zhasne.
• Je-li vestavěný kabel USB videokamery příliš krátký pro připojení, použijte pomocný spojovací kabel USB.

Vestavěný kabel USB Do síťové zásuvky

Nabíjení modulu akumulátoru nabíječkou USB AC-UD10 /napájecím adaptérem (prodává se zvlášť)

Akumulátor lze nabíjet připojením vestavěného kabelu USB k síťové zásuvce pomocí nabíječky USB AC-UD10/napájecího adaptéru (prodává se zvlášť). K nabíjení videokamery nelze používat přenosný zdroj napájení Sony CP-AH2R, CP-AL ani AC-UP100 (prodává se zvlášť).

Poznámky

- Při výchozím nastavení se napájení vypíná automaticky, pokud na videokameře neprovedete žádnou operaci po dobu 2 minut. Šetří se tak energie v akumulátoru ([Úspora energie] s. 34).

Doba nabíjení

Přibližná doba (v minutách) potřebná k úplnému dobití zcela vybitého modulu akumulátoru NP-FV30 (součást dodávky).

Při použití napájecího adaptéru (modely s napájecím adaptérem): 115 min. Při použití počítače připojeného pomocí vestavěného kabelu USB*: 150 min.

Doby nabíjení uvedené výše byly změřeny při nabíjení videokamery za pokojové teploty 25 °C. Doporučujeme nabíjet akumulátor v teplotním rozmezí 10 °C až 30 °C.

* Časy nabíjení byly změřeny bez použití pomocného spojovacího kabelu USB.

Nastavení

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Příprava videokamery

1 Otevřete obrazovku LCD videokamery a zapněte napájení.

- Chcete-li vypnout napájení, zavřete obrazovku LCD.

2 Pomocí multifunkčního voliče vyberte požadovaný jazyk, zeměpisnou oblast a čas.

Diagram of a device with an open screen and a curved arrow indicating rotation (no text or symbols)

Line drawing of a hand holding a rectangular device with a small inset showing internal components (no text or symbols)

Vypnutí zvuku pípnutí

Klepněte na MENU → [Nastavení] → [Obecná Nastavení] → [Zvuk] → [Vyp.].

Poznámky

- Na záznamové médium se automaticky ukládají datum a čas nahrávky. Během nahrávání se nezobrazují. Můžete je však během přehrávání zkontrolovat pomocí [Datový kód]. Chcete-li je zobrazit, klepněte na MENU → [Nastavení] → [▶ Nastavení Přehrávání] → [Datový kód] → [Datum/čas].

Změna záznamového média (Modely s vnitřní pamětí)

Při výchozím nastavení jsou videoklipy a fotografie ukládány do vnitřní paměti. Záznamové médium lze změnit na pamětovou kartu.

Vyberte MENU → [Nastavení] → [Nastavení Média] → [Volba média] → požadované médium.

Vložení pamětové karty

Otevřete kryt a vložte paměťovou kartu, dokud nezaklapne.

- Chcete-li paměťovou kartu vysunout, jednou na ní lehce zatlačte.

Indikátor prístupu

Kartu vložte zkoseným rohem ve znázorněném směru.

Poznámky

• K zajištění stabilní funkce pamětové karty doporučujeme před prvním použitím pamětovou kartu naformátovat pomocí videokamery (s. 33). Naformátováním pamětové karty se vymažou všechna data uložená na kartě a data nelze obnovit. Důležitá data si uložte do počítače nebo na jiné médium.
• Zkontrolujte směr zasunutí karty. Pokud vložíte paměťovou kartu špatným směrem, může dojít k poškození paměťové karty, slotu paměťové karty nebo obrazových dat.
• Při vkládání a vyjímání paměťové karty dávejte pozor, aby karta paměťová karta nevyskočila a nespadla na zem.

Typy paměťových karet, které lze použít ve videokameře

	Třída rychlosti SD	Kapacita (ověřena správná funkce)	Popis v této příručce
„Memory Stick PRO Duo“ (Mark2)	—	Až do 32 GB	„Memory Stick PRO Duo“
„Memory Stick PRO-HG Duo“		Až do 64 GB
„Memory Stick XC-HG Duo“
Paměťová karta SD	Třída 4 nebo rychlejší	Až do 64 GB	Karta SD
Paměťová karta SDHC
Paměťová karta SDXC

• Funkce se všemi pamětovými kartami není zaručena.

Poznámky

• V této videokameře nelze používat paměťové karty MultiMediaCard.
- Videoklipy zaznamenané na pamětové karty „Memory Stick XC-HG Duo“ a SDXC nelze importovat ani přehrávat na počítačích nebo zařízeních AV, které nepodporují souborový systém exFAT*, je-li videokamera k těmto zařízením připojena pomocí kabelu USB. Předem ověřte, zda připojované zařízení

podporuje souborový systém exFAT. Připojíte-li zařízení nepodporující souborový systém exFAT a zobrazí se obrazovka formátování, neprovádějte formátování. V opačném případě dojde ke ztrátě všech zaznamenaných dat.

* exFAT je souborový systém, který se používá pro pamětové karty „Memory Stick XC-HG Duo“ a SDXC.

Nahrávání/přehrávání

Nahrávání

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

1 Otevřete krytku objektivu.

2 Otevřete obrazovku LCD a vyberte [MODE] → požadovaný režim snímání.

Videoklip:

Fotografie:

3 Videoklip: Stiskněte START/STOP.

- Stiskem tlačítka PHOTO lze během nahrávání videoklipu pořizovat fotografie (Duální snímání).

Fotografie: Stiskněte PHOTO.

Zobrazení položek na obrazovka LCD

Položky na obrazovce LCD zmizí, pokud videokameru po zapnutí nebo po přepnutí do režimu nahrávání videoklipů nebo fotografování ponecháte několik sekund v klidu. Stisknutím multifunkčního voliče lze zobrazit ikony a indikátory v případě, že nejsou zobrazeny.

MENU P&IP. P&IP. W 2h 25min 00:00:00 14h 48min H260HSI >9999 163 8.9M

Poznámky

- Během zapisování dat na záznamové médium po ukončení nahrávání budou signalizovány následující stavy. Během této doby nevystavujte videokameru nárazům ani vibracím a neodpojujte od videokamery akumulátor nebo napájecí adaptér.

– Indikátor přístupu (s. 17) svítí nebo bliká
– Ikona média v pravém horním rohu obrazovky LCD bliká

Transfokace

Chcete-li zvětšit nebo zmenšit velikost obrazu, posuňte páčku funkce zoom v odpovídajícím směru.

W (širokoúhlý záběr): Širší zorný úhel T (teleobjektiv): Pohled zblízka

Ve výchozím nastavení lze zvětšovat obrazy až na tyto hodnoty:

• 27 násobný optický zoom (modely s funkcí elektronický SteadyShot)
• 50 násobný rozšířený zoom (modely s funkcí optický SteadyShot)
• Jemným posunutím páčky funkce zoom lze dosáhnout pomalejší změny přiblížení. Větším vychýlením docílíte rychlejší změny měřítka.

Diagram showing a digital camera with labeled components and two side-view images of a dog in natural setting.

Další zvětšení obrazů (Extended Zoom) (Modely s funkcí elektronický SteadyShot)

Nastavte [SteadyShot] na [Standardní] nebo [Vyp.] (s. 32).

- Obrazy lze zvětšit až na 32 násobek původní velikosti rozšířením širokého úhlu.

Automatický výběr vhodného nastavení podle podmínek nahrávání (Inteligentní auto)

Vyberte 00_00f [Zap.] OK na obrazovce snímání videoklipů či fotografií, namiřte videokameru na objekt a zaznamenejte jej.

Přehrávání

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Uložené snímky je možné vyhledat podle data a času jejich pořízení (Prohlížení události).

1 Otevřete obrazovku LCD a stiskem tlačítka ▶ na videokameře přejděte do režimu přehrávání.

- Režim přehrávání je možné aktivovat výběrem ▶ na obrazovce LCD.

2 Klepnutím na □/▶presuňte požadovanou událost do středu (①) a poté ji vyberte (②).

- Videokamera automaticky zobrazuje zaznamenané snímky jako události na základě data a času.

3 Vyberte snímek.

- Videokamera začne přehrávat od vybraného snímku až k poslednímu snímku v události.

4 Vyberte příslušná tlačítka na obrazovce LCD pro různé operace přehrávání.

Diagram showing a digital camera with an open button and playback control, no text or symbols present

MENU ① 11.2013 → 1-2 ② L2013 号 Prüfrez ①

1 1 2013 → 1 2 1 18 2013 → 1 19

Screenshot of a media player interface with playback controls and playback buttons

	Hlasitost		Předchozí/další
	Vymazat		Rychlé přetáčení zpět/vpřed
	Kontext		Přehrávání/pozastavení
	Zastavení		Spuštění/zastavení prezentace

- V závislosti na přehrávaném obrazu se nemusejí zobrazit některá tlačítka popsaná výše.

• Při opakovaném výběru 📋 / 📋 během přehrávání se videoklipy přehrávají asi 5 násobnou → asi 10 násobnou → asi 30 násobnou → asi 60 násobnou rychlostí.
• Pro pomalé přehrávání videoklipu během pauzy vyberte 📄/ ▶.
• K opakování prezentace vyberte → [Nast. Prezentace], když je tlačítkem přepnutí typu obrazu vybráno.

Poznámky

• Chcete-li zabránit ztrátě obrazových dat, ukládejte průběžně všechny nahrané obrazy na externí média. (s. 30)
• Ve výchozím nastavení je chráněný ukázkový videoklip předem nahrán (HDR-PJ230/PJ230E).

Přehrávání snímků na jiných zařízeních

• Přehrávání obrazů, které byly normálně nahrány na této videokameře, nemusí být možné na jiných zařízeních. Podobně nemusí být možné přehrávat obrazy zaznamenané jinými zařízeními pomocí videokamery.
• Videoklipy ve standardním rozlišení (STD) uložené na paměťové karty SD nelze přehrávat na AV-zařízeních od jiných výrobců.

Odstranění snímků

Vyberte 📋 na obrazovce přehrávání videoklipů či fotografií.

Přehrávání obrazů na televizoru

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Způsoby připojení a kvalita obrazu na televizní obrazovce se může lišit v závislosti na typu připojeného televizoru a použitých konektorech.

1 Přepněte vstup televizoru na připojený konektor.
2 Připojte videokameru k televizoru.

3 Přehrávejte na videokameře videoklip nebo fotografie (s. 21).

Poznámky

• Postupujte rovněž podle pokynů v návodu k obsluze televizoru.
• Jako zdroj napájení byste měli použít napájecí adaptér (modely s napájecím adaptérem) (s. 14).
• Nemá-li televizor konektor vstupu HDMI, použijte pro připojení AV-kabel (prodává se zvlášť).
• Pokud jsou videoklipy nahrány ve standardním rozlišení (STD), jsou přehrávány ve standardním rozlišení (STD) i na televizoru s vysokým rozlišením.
• Přehráváte-li videoklipy ve standardním rozlišení (STD) na televizoru 4:3, který není kompatibilní se signálem 16:9, nahrávejte videoklipy s poměrem stran 4:3 nastavením [☐ Široký režim] na [4:3].
• Připojíte-li videokameru k televizoru více než jedním typem kabelu, bude mít prioritu výstup HDMI.

Informace o „Photo TV HD“

Tato videokamera je kompatibilní se standardem „Photo TV HD“. „Photo TV HD“ nabízí vysoce detailní znázornění jemných textur a barev v kvalitě podobné fotografiím.

Připojením zařízení společnosti Sony kompatibilních se standardem Photo TV HD pomocí kabelu HDMI* si můžete užívat úplně nového světa fotografií v dechberoucí kvalitě plného HD.

* Televizor se pri zobrazování fotografií automaticky prepne do príslušného režimu.

Použití vestavěného projektoru (Modely s projektorem)

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

K přehrávání zaznamenaných snímků pomocí vestavěného projektoru je možné použít plochý povrch, například stěnu.

Diagram showing a projector with light rays projecting onto a night sky, no text or symbols present

1 Nasměrujte objektiv na povrch, například na stěnu, a stiskněte tlačítko PROJECTOR.

PROJECTOR

2 Jakmile se zobrazí obrazovka návodu k použití, vyberte [Promítání].

Provozní metoda projektoru Nastavení zaostření ZOOM: Výběr PHOTO: OK Některé operace nelze během promitání spustit. Přepnutím na panel je aktivujete. Promitání

- Tato obrazovka se otevře po zapnutí videokamery při prvním použití vestavěného projektoru.

3 Pomocí páčky PROJECTOR FOCUS upravte zaostření promítaného obrazu.

Diagram showing a mechanical component with rotational arrows indicating motion (no text or symbols)

4 Přesuňte výběrový rámeček pomocí páčky funkce zoom a stiskněte tlačítko PHOTO.

Páčka zoomu W T PHOTO Tlačitko PHOTO

• Při promítání obrazů lze pro výše uvedené operace používat také multifunkční volič.
• Projektor vypněte stisknutím tlačítka PROJECTOR.

Poznámky

• Při promítání obrazů se vypne obrazovka LCD.
• Při použití projektoru dávejte pozor na následující operace a situace.

– Nepromítejte obraz přímo proti očím.

– Nedotýkejte se objektivu projektoru.

– Obrazovka LCD a objektiv projektoru se při provozu zahřívají na vysokou teplotu.

– Provozování projektoru zkracuje životnost baterie (doporučujeme používat dodaný napájecí adaptér).

• Při použití projektoru nejsou k dispozici následující operace.
  – Výstup funkce Přehrávání průřezu na zařízení, jako je televizor
  – Použití videokamery při zavřené obrazovce LCD
  – Několik dalších funkcí
• Obsahují-li promítané obrazy hodně černé, může se zobrazit malá nerovnoměrnost barev. To je způsobeno odrazem světla v objektivu projektoru a nejde o chybnou funkci.

Ukládání videoklipů a fotografií do počítače

Přehrávání obrazů na počítači

Software „PlayMemories Home“ umožňuje importovat videoklipy a fotografie do počítače a využívat je mnoha různými způsoby.

Možnosti softwaru „PlayMemories Home“ (Windows)

„PlayMemories Home“ lze stáhnout z následující adresy URL.

www.sony.net/pm

Poznámky

• Pro instalaci „PlayMemories Home“ je potřeba připojení k internetu.
• Pro použití „PlayMemories Online“ a dalších služeb on-line je potřeba připojení k internetu. Tyto služby nemusejí být v některých zemích/oblastech k dispozici.

Software pro systém Mac

Software „PlayMemories Home“ není podporován počítači Mac. Chcete-li importovat snímky z videokamery do počítače Mac a zde je přehrávat, použijte příslušný software nainstalovaný v počítači Mac. Podrobné informace jsou k dispozici na následující webové adrese. http://www.sony.co.jp/imsoft/Mac/

Příprava počítače (Windows)

Kontrola počítačového systému

Operační systém*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7 SP1/Windows 8

Procesor*4

Intel Core Duo 1,66 GHz a rychlejší nebo Intel Core 2 Duo 1,66 GHz a rychlejší (při zpracovávání videoklipů FX či FH je potřeba Intel Core 2 Duo 2,26 GHz a rychlejší, a při zpracovávání videoklipů PS je potřeba Intel Core 2 Duo 2,40 GHz a rychlejší.)

Operační paměť

Windows XP: 512 MB nebo více (doporučuje se 1 GB nebo více)Windows Vista/Windows 7/Windows 8: 1 GB a více

Pevný disk

Dostupný prostor na pevném disku potřebný k instalaci: Přibližně 500 MB

Displej

Nejméně 1 024 × 768 bodů

*1 Požaduje se standardní instalace. Správnou funkci nelze zaručit, pokud byl operační systém aktualizován nebo je provozován v prostředí s několika operačními systémy.
*2 64 bitové edice a Starter (Edition) nejsou podporovány. Funkce vytváření disku atd. vyžaduje Windows Image Mastering API (IMAPI) verze 2.0 nebo novější.
^*3 Starter (Edition) není podporována.
*4 Doporučuje se rychlejší procesor.

Poznámky

- Funkce ve všech počítačových prostředích není zaručena.

Instalace softwaru „PlayMemories Home“ na počítač

1 Pomocí internetového prohlížeče na počítači otevřete následující web pro stahování a klepněte na [Install] → [Spustit].

www.sony.net/pm

2 Nainstalujte software podle pokynů na obrazovce.

- Při zobrazení pokynů na obrazovce s výzvou k připojení videokamery k počítači připojte videokameru k počítači pomocí vestavěného kabelu USB.

Diagram showing cable connection to laptop with plug-in connector, including magnified view of cable attachment

Vestavěný kabel USB

- Po dokončení instalace se spustí software „PlayMemories Home“.

Poznámky k instalaci

• Je-li již software „PlayMemories Home“ nainstalován v počítači, připojte videokameru k počítači. Poté budou k dispozici funkce, které je možné používat s videokamerou.
• Pokud je v počítači nainstalován software „PMB (Picture Motion Browser)“, bude přepsán softwarem „PlayMemories Home“. V tomto případě nelze se softwarem „PlayMemories Home“ používat některé funkce, které jsou k dispozici v aplikaci „PMB“.

Odpojení videokamery od počítače

1 Klikněte na ikonu 📋 v pravém dolním rohu pracovní plochy počítače → [Safely remove USB Mass Storage Device].

Screenshot of a desktop computer with Chinese menu items and an image of a tractor on the right.

2 Klepněte na ×[Ano] na obrazovce videokamery.
3 Odpojte kabel USB.

- Používáte-li Windows 7 nebo Windows 8, klepněte na a pak na.

Poznámky

• Pokud k videokameře přistupujete z počítače, použijte software „PlayMemories Home“. Provozuschopnost nelze zaručit při provozu dat pomocí jiného softwaru než „PlayMemories Home“ ani při přímé manipulaci se soubory a složkami z počítače.
• V závislosti na zvolené konfiguraci v [ NAHRÁV. režim] nelze obrazy uložit na některá záznamová média. Videoklipy nahrané v režimu [ Kvalita 60p PS ] (modely s barevnou normou NTSC) / [ Kvalita 50p PS ] (modely s barevnou normou PAL) nebo [ Nejvyšší kvalita FX ] lze uložit pouze na disk Blu-ray.
• S videoklipy nahranými v režimu [MP4: MP4] nelze vytvořit disk.
• Videokamera automaticky rozdělí obrazový soubor, jehož velikost překračuje 2 GB, a uloží části do samostatných souborů. Jednotlivé soubory se mohou v počítači zobrazovat jako samostatné soubory. Pokud však použijete funkci importu a funkci přehrávání videokamery nebo software „PlayMemories Home“, bude se soubory manipulováno správně.

Spuštění softwaru „PlayMemories Home“

1 Dvakrát klikněte na ikonu zástupce „PlayMemories Home“ na obrazovce počítače.

Computer desktop interface showing a dialog box with an icon of a globe and camera, no text or symbols present.

- Při použití Windows 8 vyberte ikonu „PlayMemories Home“ na úvodní obrazovce.

2 Dvojitým kliknutím na ikonu zástupce „PlayMemories Home Help Guide“ na pracovní ploše počítače zobrazíte pokyny k použití softwaru „PlayMemories Home“.

Computer desktop interface with a question mark icon and download arrow (no text or symbols)

• Při použití Windows 8 vyberte ikonu [PlayMemories Home Help Guide] z nabídky nápovědy „PlayMemories Home“.
• Pokud se ikona na obrazovce počítače nezobrazuje, klikněte na [Start] → [All Programs] → [PlayMemories Home] → požadovaná položka.
• Podrobné informace o „PlayMemories Home“ získáte výběrem ② („PlayMemories Home Help Guide“) v tomto softwaru nebo na webové stránce podpory softwaru „PlayMemories Home“ (http://www.sony.co.jp/pmh-se/).

Vytvoření disku ve standardním rozlišení (STD) pomocí vypalovačky

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Připojte videokameru k vypalovačce pomocí AV-kabelu (prodává se zvlášť).

Snímky přehrávané na videokameře je možné zkopírovat na disk nebo videokazetu.

Poznámky

• Při provádění této operace byste měli videokameru připojit do síťové zásuvky pomocí napájecího adaptéru (modely s napájecím adaptérem) (s. 14).
• Podrobnosti viz návod k obsluze dodaný s připojeným zařízením.
• Kopírovat nelze na rekordéry připojené kabelem HDMI.
• Vzhledem k tomu, že kopírování spočívá v prénosu analogových dat, může se zhoršit kvalita obrazu.
• Videoklipy ve vysokém rozlišení (HD) jsou kopírovány ve standardním rozlišení (STD).
• Když připojujete monofonní zařízení, zapojte žlutý konektor AV-kabelu (prodává se zvlášť) ke vstupnímu videokonektoru a bílý (levý kanál) nebo červený (pravý kanál) konektor ke vstupnímu audiokonektoru na zařízení.

1 Vložte záznamové médium do záznamového zařízení (rekordér disků atd.).

- Je-li nahrávací zařízení vybaveno voličem vstupu, vyberte příslušný vstup.

2 Připojte videokameru k nahrávacímu zařízení pomocí AV-kabelu (prodává se zvlášť).

Směr prěnosu

- Připojte videokameru ke vstupním konektorům záznamového zařízení.

3 Zahajte přehrávání na videokameře a nahrajte obraz na záznamovém zařízení.

4 Po dokončení přepisu zastavte záznamové zařízení a teprve poté videokameru.

• Kopírování informací o datu a čase: [Datový kód] (s. 33)
• Použití zařízení s obrazovkou 4:3: [Typ televizoru] (s. 33)

Ukládání obrazů na externí zařízení médií s kvalitou obrazu ve vysokém rozlišení (HD) (Modely s napájecím adaptérem)

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Videoklipy a fotografie lze ukládat na externí zařízení médií (velkokapacitní paměťové zařízení USB), jako je externí pevný disk. Následující funkce jsou k dispozici po uložení snímků na externí zařízení médií.

• Videokameru je možné připojit k externímu zařízení médií a přehrávat snímky uložené na externím zařízení médií.
• Externí zařízení médií lze připojit k počítači a importovat snímky do počítače pomocí softwaru „PlayMemories Home“ (s. 28).

Poznámky

• Pro tuto operaci je nutno použít adaptérový kabel USB VMC-UAM2 (prodává se zvlášť).
• Připojte napájecí adaptér a napájecí kabel ke konektoru DC IN videokamery a do síťové zásuvky.
• Podrobnosti viz návod k obsluze dodaný s externím zařízením médií.

1 Připojte externí zařízení médií k videokameře pomocí adaptérového kabelu USB (prodává se zvlášť).

Adaptérový kabel USB VMC-UAM2 (prodává se zvlást)

2 Klepněte na [Kopírovat.] na obrazovce videokamery.

• Videoklipy a fotografie, které jsou uloženy na záznamovém médiu a které dosud nebyly uloženy na externí zařízení médií, mohou být v této době uloženy na připojené zařízení médií.
• Tato operace je k dispozici pouze v případě, že jsou ve videokameře k dispozici nově nahrané obrazy.
• Chcete-li odpojit externí zařízení médií, klepněte na 📄, když je videokamera v pohotovostním režimu přehrávání (zobrazuje se buď Prohlížení události nebo Index událostí).

Nastavení videokamery

Použití nabídek

Videokamera nabízí v každé z 6 kategorií nabídky různé položky.

Režim snímání

Kamera/Mikrofon
Kvalita obr./Velikost
Funkce přehrávání
Editace/Kopírování
Nastavení

1 Vyberte MENU.

MENU

2 Vyberte kategorii.

MENU Rezim snímání Kamera/Mikrofon Kvalita obr./Velikost Funkce přehrávání Editace/Kopírování Nastavení

3 Vyberte požadovanou položku nabídky.

Režim snimání PRIP Film Fotografie Editace/Kopirování Slouží k procházení položek nabídky nahoru nebo dolů Vymazat Chránit Kopirovat Primé kopirování

Poznámky

- Klepnutím na × dokončete nastavení nabídky nebo se vraťte na předchozí obrazovku nabídky.

Rychlé vyhledání položky nabídky

Nabídky [Kamera/Mikrofon] a [Nastavení] mají podkategorie. Po klepnutí na ikonu podkategorie se na obrazovce LCD zobrazí seznam nabídek, které jsou k dispozici ve vybrané podkategorii.

Nastavení PŘIP. Nastavení Média Volba média Interní paměť Informace o médiu Formát. Opravit datab. obrazů

Ikony podkategorií

Pokud nelze vybrat položku nabídky

Šedě zobrazené položky nabídky nebo nastavení nejsou dostupné.

Pokud klepněte na položku zobrazenou šedě, videokamera zobrazí důvod, proč nelze zobrazit položku nabídky nebo podmínku, při jejímž splnění bude možné provést úpravu nastavení položky nabídky.

Editace/Kopírování PŘÍP. Vymazat Chránit Kopírovat Prímé kopírování

Režim snímání

Film ...... Nahrávání videoklipů.

Fotografie ...... Pořizování fotografií.

Kamera/Mikrofon

TM Ruční Nastavení

Vyvážení bílé.....Úprava vyvážení barev podle nahrávaného prostředí.

Expozice ....Úprava jasu videoklipů a fotografií. Vyberete-li možnost [Ručně], upravte jas (expozici) pomocí tlačitka + / - .

Ostření......Ruční nastavení zaostření. Pokud vyberete nastavení [Ručně], klepněte na k úpravě zaostření na blízký objekt a k zaostření na vzdálený objekt.

Low Lux....Pořizování obrazů jasných barev za slabého osvětlení.

Nast. Fotoaparátu

Volba scény ...... Výběr vhodného nastavení nahrávání podle typu scény, například noční záběr nebo pláž.

☐ Prolínačka ...... Zatmívání a roztmívání scén.

Samospoušt...... Nastavení samospouště, když je videokamera v režimu fotografování.

Tele makro ....Zaostření na objekt s rozmazaným pozadím.

SteadyShot......Nastavení funkce SteadyShot při nahrávání videoklipů.

SteadyShot ^*1 ...... Nastavení funkce SteadyShot při pořizování fotografií.

Digitální zoom......Nastavení maximální úrovně digitálního zoomu.

Automat. protisvětlo.... Automatická úprava expozice pro objekty v protisvětle.

Obličej

Detekce obličejů...... Automatické zjišťování tváří.

Snímání úsměvu...... Automatické pořízení snímku, kdykoliv je zjištěn úsměv.

Citl. Detekce úsměvu... Nastavení citlivosti detekce úsměvu pro použití funkce Úsměv - závěrka.

Mikrofon

Zoom vest. mikrof.....Záznam videoklipů s živým zvukem přizpůsobeným aktuální poloze zoomu.

Redukce zvuku větru ... Snižuje zvuk větru nahraný z vestavěného mikrofonu.

Refer. úroveň mikrof..... Nastavení úrovně mikrofonu pro nahrávání.

Asistence Snímání

Moje Tlačítko......Přiřazení funkcí uživatelským tlačítkům.

Ř. Mřížky ...... Zobrazení mřížky k ověření, zda je objekt orientován vodorovně nebo svisle.

Nastavení displeje...... Nastavení doby, po kterou se na obrazovce LCD zobrazují ikony a indikátory.

Kvalita obr./Velikost

NAHRÁV. režim...... Nastavení režimu k nahrávání videoklipů.

Snímk. Frekvence...... Nastavení snímkové frekvence nahrávání videoklipů.

Nast. HD: / MP4: / STD: ...... Nastavení kvality obrazu pro nahrávání videoklipů.

Široký režim ......Nastavení poměru stran obrazu při nahrávání videoklipů ve standardním rozlišení (STD).

x.v.Color......Nahrávání s širším barevným rozsahem. Tuto položku nastavte, když ke sledování používáte televizor kompatibilní s technologií x.v.Color.

Velik. snímku ...... Nastavení velikosti fotografie.

Funkce přehrávání

Prohlížení události...... Zahájení přehrávání snímků z obrazovky Prohlížeč událostí.

Průřez videoklipu......Zahájení přehrávání scén Přehrávání průřezu nebo Přehrávání scénářů uložených ve standardním rozlišení (STD).

^1 Scénář ....Zahájení přehrávání scénářů, které byly uloženy pomocí funkce Přehrávání průřezu.

Editace/Kopírování

Vymazat ...... Odstranění videoklipů a fotografií.

Chránit......Ochrana videoklipů nebo fotografií před vymazáním.

Kopírovat ^*2 ...... Kopírování snímků.

Přímé kopírování...... Kopírování snímků uložených ve videokameře na určité externí zařízení médií.

Nastavení

Nastavení Média

Volba média ^*2 ...... Výběr typu záznamového média (s. 16).

Informace o médiu......Zobrazení informací o záznamovém médiu.

Formát...... Odstranění všech dat a formátování záznamového média.

Opravit datab. obrazů... Oprava souboru databáze obrazů na záznamovém médiu (s. 37).

Číslo souboru......Nastavení způsobu přiřazení čísla souboru fotografiím.

Nastavení Přehrávání

Datový kód ...... Zobrazení informací automaticky zaznamenaných při nahrávání.

Nastavení hlasitosti ..... Úprava hlasitosti přehrávaného zvuku.

Staž. hudby*3 ......Stažení oblíbených hudebních souborů z počítače do videokamery (když je videokamera připojena k počítači), které lze přehrávat se scénami Přehrávání průřezu.

Vyprázdnit hudbu ^*3 ..... Odstranění všech hudebních souborů.

Připojení

Typ televizoru......Převod signálu podle připojeného televizoru (s. 23).

Rozlišení HDMI...... Výběr rozlišení výstupního obrazu při připojení videokamery k televizoru pomocí kabelu HDMI.

OVLÁDÁNÍ HDMI ...... Nastavení, zda se má či nemá používat dálkový ovladač televizoru, pokud je videokamera připojena k televizoru kompatibilnímu s technologií „BRAVIA“ Sync pomocí kabelu HDMI.

Připojit USB ...... Tuto položku zvolte, pokud se při připojení videokamery k externímu zařízení prostřednictvím USB neobjeví na obrazovce LCD žádné pokyny.

Nast. připojení USB..... Nastavení režimu připojení, je-li videokamera připojena k počítači nebo zařízení USB.

Nastavení USB LUN...... Nastavení videokamery tak, aby se zlepšila kompatibilita připojení USB prostřednictvím omezení některých funkcí USB.

Obecná Nastavení

Zvuk....Nastavení, zda má videokamera přehrávat provozní zvuky či nikoliv.

Jas LCD...... Úprava nastavení jasu panelu LCD.

Language Setting ...... Nastavení jazyka zobrazení na displeji (s. 4).

Informace o baterii ..... Zobrazení přibližné zbývající provozní doby akumulátoru.

Úspora energie...... Nastavení obrazovky LCD a napájení na automatické vypnutí.

Inicializace ...... Inicializace všech nastavení na výchozí hodnoty.

Režim demo......Nastavení přehrávání ukázkového videoklipu představujícího funkce videokamery.

Nastavení Hodin

Nastav.data a času ...... Nastavení data a času.

Nastavení oblasti..... Úprava času podle časového posunu bez zastavení hodin (s. 16).

*1 HDR-CX280/CX280E/CX290/CX290E
*2 HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E
*3 HDR-CX220/CX230/CX280/CX290/PJ230

Ostatní/rejstřík

Odstraňování problémů

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Pokud se při používání videokamery setkáte s problémy, postupujte podle kroků uvedených dále.

① Prověřte seznam (s. 35 až 37) a zkontrolujte videokameru.

② Odpojte zdroj napájení, za 1 minutu jej znovu připojte a zapněte videokameru.

③ Vyberte MENU → [Nastavení] → [Obecná Nastavení] → [Inicializace]. Výběrem [Inicializace] dojde k resetování všech nastavení včetně hodin.

④ Obratte se na prodejce společnosti Sony nebo místní autorizované servisní středisko společnosti Sony.

• V závislosti na problému může videokamera vyžadovat inicializaci či výměnu aktuální vnitřní paměti (modely s vnitřní paměti). Pokud tak učiníte, budou data uložená ve vnitřní paměti vymazána. Před odesláním videokamery k opravě nezapomeňte zálohovat data ve vnitřní paměti na jiné médium (zálohování). Výrobce neposkytuje náhradu za případnou ztrátu dat ve vnitřní paměti.
• Během opravy může být použit minimální objem dat uložených ve vnitřní paměti k nalezení problému. Prodejce společnosti Sony si však vaše data nezkopíruje ani si je neponechá.

- Podrobnosti o příznacích pro videokameru viz Uživatelská příručka „Handycam“ (s. 5). Podrobné informace o připojení videokamery k počítači viz „PlayMemories Home Help Guide“ (s. 28).

Videokameru nelze zapnout.

• Připojte k videokameře nabitý modul akumulátoru (s. 13).
• Zástrčka napájecího adaptéru (modely s napájecím adaptérem) byla odpojena od síťové zásuvky. Připojte ji do síťové zásuvky (s. 14).

Videokamera nefunguje, ani když je zapnuto napájení.

• Po zapnutí se videokamera připravuje k činnosti několik sekund. Nejedná se o závadu.
• Odpojte napájecí adaptér (modely s napájecím adaptérem) ze sítové zásuvky či vyjměte modul akumulátoru, a po uplynutí asi 1 minuty jej znovu připojte.

Videokamera se zahřívá.

- Videokamera se může během provozu zahřívat. Nejedná se o závadu.

Videokamera se náhle vypne.

• Použijte napájecí adaptér (modely s napájecím adaptérem) (s. 14).
• Při výchozím nastavení se videokamera sama vypne, pokud nedojde k provedení žádné operace po dobu 2 minut ([Úspora energie]) (s. 34) nebo znovu nezapnete napájení.
  • Nabijte modul akumulátoru (s. 13).

Při stisknutí START/STOP nebo PHOTO nejsou nahrávány obrazy.

- Zobrazí se obrazovka pro přehrávání. Zastavte přehrávání a vyberte MENU → [Režim snímání] → [Film] nebo [Fotografie].

• Videokamera ukládá právě zaznamenaný obraz na záznamové médium. Během této doby nelze vytvořit jinou nahrávku.
• Záznamové médium je plné. Vymažte nepotřebné obrazy (s. 22).
• Celkový počet videoklipů a fotografií překračuje nahrávací kapacitu této videokamery. Vymažte nepotřebné obrazy (s. 22).

„PlayMemories Home“ nelze nainstalovat.

• Pro instalaci „PlayMemories Home“ je potřeba připojení k internetu.
• Ověřte prostředí počítače nebo instalační postup potřebný k instalaci softwaru „PlayMemories Home“.

„PlayMemories Home“ nepracuje správně.

- Ukončete „PlayMemories Home“ a restartujte počítač.

Videokamera není rozpoznána počítačem.

• Odpojte všechna zařízení USB ze zásuvky USB na počítači s výjimkou klávesnice, myši a této videokamery.
• Odpojte vestavěný kabel USB od počítače, restartujte počítač a poté znovu propojte počítač a videokameru ve správném pořadí.
• Je-li k externím zařízením připojen vestavěný kabel USB i konektor USB videokamery, odpojte ten, který není připojen k počítači.

Zobrazení vnitřní kontroly/Výstražné indikátory

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Objeví-li se na obrazovce LCD indikátory, prověřte následující.

Pokud problém přetrvává i poté, co jste se jej opakovaně pokoušeli vyřešit, obratte se na prodejce Sony nebo na místní autorizované servisní středisko Sony.

V takovém případě poskytněte všechna čísla chybových kódů začínající písmenem C nebo E.

Pokud se na obrazovce zobrazí výstražné indikátory, zazní melodie.

C:04:□□

• Modul akumulátoru není typ „InfoLITHIUM“ (řada V). Použijte modul akumulátoru „InfoLITHIUM“ (řada V) (s. 13).
• Připojte stejnosměrný konektor napájecího adaptéru (modely s napájecím adaptérem) řádně do zdířky DC IN videokamery (s. 14).

C:06:□□

- Teplota modulu akumulátoru je vysoká. Vyměňte modul akumulátoru nebo jej umístěte na chladné místo.

C:13:□□ / C:32:□□

- Odpojte zdroj napájení. Znovu jej připojte a zkuste videokameru použít.

E:□□:□□

• Provedte kroky od bodu ② na straně 35.

- Modul akumulátoru je téměř vybitý.

Manipulace s videokamerou

A

- Teplota modulu akumulátoru je vysoká. Vyměňte modul akumulátoru nebo jej umístěte na chladné místo.

[Non-Text]

• Není vložena pamětová karta (s. 17).
• Pokud indikátor bliká, není k dispozici dostatečný volný prostor k nahrávání obrazů. Po uložení obrazů na jiné médium vymažte nepotřebné obrazy (s. 22) nebo naformátujte pamětovou kartu (s. 33).
• Soubor databáze obrazů může být poškozen. Zkontrolujte soubor databáze výběrem MENU
  → [Nastavení] → [Nastavení Média] → [Opravit datab. obrazů] → záznamové médium (modely s vnitřní pamětí).

[NO TEXT]

• Paměťová karta je poškozena.
• Naformátujte pamětovou kartu pomocí videokamery (s. 33).

[?]

- Není vložena kompatibilní paměťová karta (s. 17).

←

• Pamětová karta je chráněna proti zápisu.
• Přístup k paměťové kartě byl omezen na jiném zařízení.

( )

- Videokamera není stabilní, także se obraz může rozmazat. Držte videokameru při natáčení pevně oběma rukama. Výstražný indikátor proti otřesům kamery však nezmizí.

#

• Záznamové médium je plné.
- Fotografie nelze pořizovat během zpracovávání. Chvíli počkejte, poté zahajte fotografování.

Informace o vašem modelu videokamery viz následující stránka:

Funkce a zařízení → s. 7

Dodané součásti → s. 8

Použití a péče

• Videokamera není odolná proti prachu a stříkající vodě a není ani vodotěsná.
• Nedržte videokameru za následující části ani za kryty konektorů.

Obrazovka LCD
Modul akumulátoru

Illustration of a hand holding a camera with a no-smoking symbol (no text or labels)

Line drawing of a hand holding a device with a no-smoking symbol (no text or labels)

Vestavěný kabel USB

Illustration of a hand using a tool to test a device with a no-smoking symbol (no text or labels present)

• Nemiřte videokameru přímo na slunce. Mohlo by dojít k poškození videokamery. Pokud chcete nahrávat slunce, učiňte tak za menší intenzity světla, například za soumraku.
• Videokameru ani příslušenství nepoužívejte ani neukládejte na následujících místech:
  – V nadměrném horku, zimě či vlhkosti. Nikdy je nevystavujte teplotám vyšším než 60 °C, například na přímém slunci, v blízkosti topení nebo v automobilu zaparkovaném na slunci. Může dojít k jejich poškození nebo se mohou zdeformovat.
  – V blízkosti silného magnetického pole ani pod vlivem mechanických vibrací. Muže dojít k poškození videokamery.

– Blízko silných rádiových vln nebo radiace. Funkce nahrávání videokamery by mohly být narušeny.

– Blízko zařízení s tunerem, například televizorů nebo rozhlasových přijímačů. Mohly by vzniknout šumy.

– Na písečné pláži nebo v prašném prostředí. Pokud se do videokamery dostane písek, mohla by se poškodit. Některá poškození nelze opravit.

– Blízko oken či venku, kde mohou být obrazovka LCD nebo objektiv vystaveny prímému slunečnímu svitu. To poškozuje obrazovku LCD.

- Při napájení střídavým či stejnosměrným proudem používejte volitelné příslušenství doporučené v tomto návodu.

- Nevystavujte videokameru působení vody, např. při dešti nebo u moře. Voda by mohla způsobit poškození videokamery. Některá poškození nelze opravit.

- Dostane-li se dovnitř kamery nějaký předmět či tekutina, odpojte kameru od zdroje napájení a před dalším používáním ji nechte zkontrolovat v odborném servisu Sony.

- Vyvarujte se drsného zacházení, rozebírání, upravování, fyzickým otrěsům nebo nárazům, jako například tlučení, upuštění přístroje nebo šlapání na něj. Zvláště opatrní buďte při manipulaci s objektivem.

- Když videokameru nepoužíváte, nechte obrazovku LCD zavřenou.

- Nepoužívejte videokameru zabalenou v nějakém předmětu, jako je ručník.

- Při odpojování napájecího kabelu jej držte za zástrčku, nikoliv za kabel (modely s napájecím adaptérem).

- Snažte se nepoškodit napájecí kabel, např. položením těžkých předmětů na něj (modely s napájecím adaptérem).

- Nepoužívejte zdeformovaný nebo poškozený modul akumulátoru.

- Udržujte kovové kontakty čisté.

- Při vytečení elektrolytu z akumulátoru postupujte takto:

– Obratte se na autorizovaný servis Sony.

– Důkladně umyjte veškerý elektrolyt, který se dostal do styku s vaší pokožkou.

– Dostane-li se vám kapalina do očí, vypláchněte je dostatečným množstvím vody a navštivte lékaře.

Nepoužíváte-li videokameru delší dobu

- Chcete-li videokameru uchovat v optimálním stavu po dlouhou dobu, jednou za měsíc ji zapněte a nahrajte a přehrajte pár obrazů.

- Před dlouhodobějším skladováním modul akumulátoru vybijte.

Poznámky k teplotě videokamery/modulu akumulátoru

- Když je teplota videokamery nebo modulu akumulátoru extrémně vysoká nebo nízká, může dojít k aktivaci ochranných funkcí videokamery a nemusí být možné s ní v takových situacích nahrávat nebo přehrávat. V takovém případě se na obrazovce LCD zobrazí indikátor.

Poznámky k nabíjení pomocí kabelu USB

- Nabíjení zřejmě nebude možné se všemi počítači.

- Pokud videokameru připojíte k přenosnému počítači, který není připojen ke zdroji napájení, bude akumulátor přenosného počítače sloužit k nabíjení, dokud se úplně nevybije. Nenechávejte videokameru připojenou k počítači takovým způsobem.

- Nabíjení pomocí počítače vlastní či upravené konstrukce nebo prostřednictvím rozbočovače USB není zaručeno. Jsou-li k počítači připojena jiná zařízení USB, videokamera nemusí pracovat správně.

Je-li videokamera připojena k počítači nebo příslušenství

• Neformátujte záznamová média videokamery pomocí počítače. Pokud tak učiníte, může dojít k poškození videokamery.
• Při připojování videokamery k jinému zařízení pomocí komunikačních kabelů věnujte pozornost správnému připojení konektorů. Zasunete-li konektor násilím, mohou se poškodit kontakty; to může způsobit chybnou funkci videokamery.
• Je-li videokamera připojena k jiným zařízením prostřednictvím USB a je zapnuto napájení videokamery, nezavírejte panel LCD. Mohlo by dojít ke ztrátě zaznamenaných obrazových dat.

Poznámky k volitelnému příslušenství

• Doporučujeme používat originální příslušenství Sony.
• Originální příslušenství Sony nemusí být v některých zemích/oblastech k dispozici.

Péče o obrazovku LCD

• Ponecháte-li na obrazovce LCD otisky prstů, krém na ruce atd., dojde k odstranění vrstvy z obrazovky LCD. Proto je otřete co nejdříve.
• Otřete-li obrazovku LCD větší silou např. papírovým kapesníkem, může dojít k poškrábání vrstvy na obrazovce LCD.
• Zašpiní-li se obrazovka LCD otisky prstů či prachem, doporučujeme je opatrně odstranit z obrazovky, kterou pak vyčistěte měkkým hadříkem apod.

Obrazovka LCD

• Na obrazovku LCD příliš netlačte, mohlo by dojít k nerovnoměrnému zobrazení barev či jinému poškození.
• Pokud videokameru používáte v chladném prostředí, může se na obrazovce LCD objevit reziduální obraz. Nejedná se o závadu.
• Během provozu se zadní strana obrazovky LCD zahřívá. Nejedná se o závadu.

Čištění povrchu a objektivu projektoru (Modely s projektorem)

• Povrch videokamery a objektiv opatrně otřete měkkým hadříkem, jako je čisticí tkanina nebo hadřík na čištění skla.
• Jsou-li videokamera a objektiv projektoru velmi špinavé, očistěte její povrch a objektiv měkkým hadříkem navlhčeným vodou a pak otřete videokameru a objektiv projektoru suchým hadříkem.
• Aby nedošlo k deformaci videokamery, poškození povrchové úpravy nebo poškrábání objektivu, vyhněte se následujícím situacím:
  – Použití chemikálií, jako jsou ředidlo, benzin, alkohol, chemické textilie, repelent, insekticid a opalovací krém
  – Manipulace s videokamerou, máte-li ruce potřísněny výše uvedenými látkami
  – Dlouhodobější kontakt videokamery s pryžovými nebo vinylovými předměty

Údržba a skladování objektivu

• V následujících případech je nutné očistit povrch čočky objektivu měkkým hadříkem:
– Na povrchu čočky jsou otisky prstů
– V horkém nebo vlhkém prostředí
– Je-li objektiv vystaven působení slané vody, např. u moře
- Přechovávejte jej v dobře větraném a bezprašném prostředí.
- Jako ochranu před plísněmi objektiv pravidelně čistěte a uložte dle pokynů uvedených výše.

Nabíjení vestavěného dobíjecího akumulátoru

Ve videokameře je vestavěn dobíjecí akumulátor, který uchovává datum, čas a další nastavení i v případě, že je obrazovka LCD zavřená. Vestavěný dobíjecí akumulátor je nabíjen při každém připojení videokamery do síťové zásuvky přes napájecí adaptér (modely s napájecím adaptérem), nebo když je připojen modul akumulátoru. Pokud byste videokameru vůbec nepouživali, vybije se dobíjecí akumulátor přibližně za 3 měsíce. Než začnete videokameru používat, plně nabijte předinstalovaný modul akumulátoru. Nicméně i když není předinstalovaný modul akumulátoru plně nabit, kromě nahrávání data nebudou ovlivněny ostatní funkce videokamery.

Jak nabijet vestavěny dobijeci akumulator

Připojte videokameru do síťové zásuvky pomocí dodaného napájecího adaptéru (modely s napájecím adaptérem), nebo do ní vložte plně nabitý modul akumulátoru a ponechte ji alespoň 24 hodin se zavřenou obrazovkou LCD.

Poznámka o likvidaci/převodu vlastnictví videokamery (Modely s vnitřní pamětí)

Data ve vnitřní paměti nemusí být úplně vymazána, i když vymazěte všechny videoklipy a statické snímky nebo použijete funkci [Formát.] (s. 33). Doporučujeme vybrat [MENU] → [Nastavení] → [ˈNastavení Média] → [Formát.] → [Vyprázdnit], abyste zabránili obnovení svých dat.

Specifikace

Systém

Formát signálu:

Barva NTSC, standardy EIA (HDR-CX220/

CX230/CX280/CX290/PJ230)

Barva PAL, standardy CCIR (HDR-CX220E/

CX230E/CX280E/CX290E/PJ220E/PJ230E)

HD TV

Formát záznamu videoklipů:

AVCHD (kompatibilní s formátem AVCHD

ver.2.0):

Video: MPEG-4 AVC/H.264

Audio: Dolby Digital 2k. Dolby Digital Stereo

Creator ^*1

MPEG-2 PS:

Video: MPEG-2 (Video)

Audio: Dolby Digital 2k. Dolby Digital Stereo

Creator ^*1

MP4:

Video: MPEG-4 AVC/H.264

Audio: MPEG-4 AAC-LC 2k.

*1 Vyrobeno podle licence společnosti Dolby Laboratories.

Formát souborů fotografií:

Kompatibilní s DCF Ver.2.0

Kompatibilní s Exif Ver.2.3

Kompatibilní s MPF Baseline

Záznamové médium (videoklipy/fotografie):

Vnitřní paměť

HDR-CX230/CX230E/CX290/CX290E/

PJ230/PJ230E: 8 GB

„Memory Stick PRO Duo“

Karta SD (třída 4 nebo rychlejší)

Uživatel může použít tyto kapacity

HDR-CX230/CX230E/CX290/CX290E:

Asi 7,75 GB*6

HDR-PJ230/PJ230E: Asi 7,75 GB*2

*6 1 GB rovná 1 miliardě bajtů. Část této kapacity se využívá pro správu systému a/nebo aplikační soubory.

*2 1 GB rovná 1 miliardě bajtů. Část této kapacity se využívá pro správu systému a/nebo aplikační soubory. Odstranit lze pouze předinstalovaný ukázkový videoklip.

Obrazové zařízení:

Snímač CMOS 3,1 mm (typ 1/5,8)

Nahrávané pixely (fotografie, 16:9):

Max. 8,9 mega (3 984 × 2 240) pixelů*3

Hrubý: Asi 2 390 000 pixelů

Efektivní (videoklip, 16:9) ^*4 :

Asi 2 150 000 pixelů (HDR-CX220/CX220E/

CX230/CX230E/PJ220E/PJ230/PJ230E)

Asi 2 290 000 pixelů (HDR-CX280/CX280E/

CX290/CX290E)

Efektivní (fotografie, 16:9):

Asi 2 290 000 pixelů

Efektivní (fotografie, 4:3):

Asi 1 710 000 pixelů

Objektiv:

Objektiv Carl Zeiss Vario-Tessar

HDR-CX220/CX220E/CX230/CX230E/

PJ220E/PJ230/PJ230E:

27× (optický)*5, 32× (rozšířený, při nahrávání

videoklipů)*4, 320× (digitální)

HDR-CX280/CX280E/CX290/CX290E:

27× (optický)*4, 50× (rozšířený, při nahrávání

videoklipů)*5, 320× (digitální)

F1,9 \~ F4,0

Ohnisková vzdálenost:

f = 2,1mm 57,0mm

Při převodu na fotoaparát 35 mm

Pro videoklipy ^*4 :

29,8 mm \~ 953,6 mm (16:9) (HDR-CX220/

CX220E/CX230/CX230E/PJ220E/PJ230/PJ230E)

29,8 mm \~ 804 mm (16:9) (HDR-CX280/

CX280E/CX290/CX290E)

Pro fotografie: 29,8 mm \~ 804 mm (16:9)

Teplota barev: [Auto], [Stisk], [Uvnitř], [Venku]

Minimální osvětlení:

6 lx (luxů) (ve výchozím nastavení, čas závěrky 1/30 s (HDR-CX220/CX230/CX280/

CX290/PJ230) nebo 1/25 s (HDR-CX220E/

CX230E/CX280E/CX290E/PJ220E/PJ230E))

3 lx (luxy) ([Low Lux] je nastaven na [Zap.], čas závěrky 1/30 s (HDR-CX220/CX230/

CX280/CX290/PJ230) nebo 1/25 s (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E))

*3 Jedinečný systém zpracování obrazu BIONZ společnosti Sony umožnuje rozlišení fotografií ekvivalentní popsaným velikostem.

*4 [SteadyShot] je nastaven na [Standardní] nebo [Vyp.].

*5 [SteadyShot] je nastaven na [Aktivní].

Vstupní/výstupní konektory

Konektor HDMI OUT: Konektor HDMI micro

Konektor USB: Typ A (vestavěný USB)

Multi/Micro USB-konektor*

* Podporuje kompatibilní zařízení Micro USB.

- Připojení USB je pouze pro výstup (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E).

Obrazovka LCD

Obraz: 6,7 cm (typ 2,7, poměr stran 16:9)

Celkový počet pixelů:

230 400 (960 × 240)

Projektor (HDR-PJ220E/PJ230/PJ230E)

Typ projekce: DLP

Zdroj světla: LED (R/G/B)

Ostření: Ručně

Promítací vzdálenost: 0,5 m nebo větší

Kontrastní poměr: 1500:1

Rozlišení (výstup): nHD (640 × 360)

Nepřetržitá doba promítání (při použití dodaného modulu akumulátoru): Asi 50 min.

Všeobecně

Požadavky na napájení: 6,8 V/7,2 V DC (modul akumulátoru), 8,4 V DC (napájecí adaptér (HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E))

Nabíjení USB: 5 V DC, 500 mA/1,5 A

Průměrný příkon:

HDR-CX220/CX220E/CX230/CX230E

HD: 2,1 W MP4: 1,9 W STD: 2,0 W

HDR-CX280/CX280E/CX290/CX290E/

PJ220E/PJ230/PJ230E

HD: 2,2 W MP4: 2,0 W STD: 2,1 W

Provozní teplota: 0 °C až 40 °C

Skladovací teplota: -20 °C až +60 °C

Rozměry (přibližné):

HDR-CX220/CX220E/CX230/CX230E/

CX280/CX280E/CX290/CX290E:

52,5 mm × 57 mm × 117 mm (š/v/h) včetně vyčnívajících částí

52,5 mm × 57 mm × 125 mm (š/v/h) včetně vyčnívajících částí a nasazeného dobíjecího modulu akumulátoru (součást dodávky) HDR-PJ220E/PJ230/PJ230E:

58 mm × 57 mm × 117 mm (š/v/h) včetně vyčnívajících částí

58 mm × 57 mm × 125 mm (š/v/h) včetně vyčnívajících částí a nasazeného dobíjecího modulu akumulátoru (součást dodávky)

Hmotnost (přibližná)

HDR-CX220/CX220E/CX230/CX230E:

178 g, pouze hlavní jednotka

222 g včetně dodaného dobíjecího modulu akumulátoru

HDR-CX280/CX280E/CX290/CX290E:

180 g, pouze hlavní jednotka

224 g včetně dodaného dobíjecího modulu akumulátoru

HDR-PJ220E/PJ230/PJ230E:

210 g, pouze hlavní jednotka

254 g včetně dodaného dobíjecího modulu akumulátoru

Napájecí adaptér AC-L200C/AC-L200D

(HDR-CX280/CX280E/CX290/CX290E/

PJ220E/PJ230/PJ230E)

Požadavky na napájení: 100 V - 240 V AC, 50 Hz/60 Hz

Spotřeba proudu: 0,35 A - 0,18 A

Příkon: 18 W

Výstupní napětí: 8,4 V DC

Výstupní proud: 1,7 A

Provozní teplota: 0 °C až 40 °C

Skladovací teplota: -20 °C až +60 °C

Rozměry (přibližné): 48 mm × 29 mm × 81 mm (š/v/h) bez vyčnívajících částí

Hmotnost (přibližná): 150 g bez napájecího kabelu

Dobíjecí modul akumulátoru NP-FV30

Nejvyšší výstupní napětí: 8,4 V DC

Výstupní napětí: 7,2 V DC

Maximální nabíjecí napětí: 8,4 V DC

Maximální nabíjecí proud: 2,12 A

Kapacita

Typická: 3,6 Wh (500 mAh)

Minimální: 3,6 Wh (500 mAh)

Typ: Li-ion

Konstrukce a technické údaje videokamery a doplňků se mohou změnit bez předchozího upozornění.

Očekávané provozní doby pro dodaný modul akumulátoru (v minutách)

Tyto tabulky uvádějí přibližné dostupné provozní doby při použití plně nabitého modulu akumulátoru.

HDR-CX220/CX220E/CX230/CX230E

Záznamové médium	HDR-CX230/CX230E		HDR-CX220/CX220E
	Vnitřní paměť	Pamětová karta
Doba nepřetržitého nahrávání	95	95
Typická doba nahrávání	45	45
Doba přehrávání	145	145

HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

Záznamové médium	HDR-CX290/CX290E/PJ230/PJ230E		HDR-CX280/CX280E/PJ220E
	Vnitřní paměť	Pamětová karta
Doba nepřetržitého nahrávání	90	90
Typická doba nahrávání	45	45
Doba přehrávání	135	135

• Každá doba nahrávání byla měřena, když videokamera nahrávala videoklipy ve vysokém rozlišení (HD) s funkcí [☐ NAHRÁV. režim] nastavenou na [Standardní ].
• Typická doba záznamu uvádí dobu při opakování spuštění/zastavení nahrávání, přepínání režimu videoklipu či fotografie a používání funkce zoom.
• Při použití paměťové karty Sony.

• Hodnoty byly měřeny s videokamerou při teplotě 25 °C. 10 °C až 30 °C je doporučené rozmezí.

• Doba nahrávání a přehrávání bude kratší podle podmínek, za kterých videokameru používáte, jako je provozování videokamery při nízkých teplotách.

• Maximální doba nahrávání videoklipů a počet fotografií, které lze zaznamenat, se zobrazí na obrazovce (s. 45).
• Dostupná doba nahrávání se může měnit podle podmínek nahrávání a objektu, [ NAHRÁV. režim].

Informace o ochranných známkách

• „Handycam“ a HANDYCAM jsou registrované ochranné známky společnosti Sony Corporation.
• „AVCHD“, „AVCHD Progressive“, logotyp „AVCHD“ a logotyp „AVCHD Progressive“ jsou ochranné známky společností Panasonic Corporation a Sony Corporation.
• „Memory Stick“, „MEMORY Stick“, „Memory Stick Duo“, „MEMORY STICK Duo“, „Memory Stick PRO Duo“, „MEMORY STICK PRO Duo“, „Memory Stick PRO-HG Duo“, „MEMORY STICK PRO-HG Duo“, „Memory Stick XC-HG Duo“, „MEMORY STICK XC-HG Duo“, „MagicGate“, “MAGICGATE“, “MagicGate Memory Stick“ a „MagicGate Memory Stick Duo“ jsou ochranné známky nebo registrované ochranné známky společnosti Sony Corporation.
• „InfoLITHIUM“ je ochrannou známkou společnosti Sony Corporation.
• „x.v.Colour“ a „x.v.Color“ jsou ochranné známky Sony Corporation.
• „BIONZ“ je ochrannou známkou společnosti Sony Corporation.
• „BRAVIA“ je ochrannou známkou společnosti Sony Corporation.
• Blu-ray Disc ^TM a Blu-ray ^TM jsou ochranné známky Blu-ray Disc Association.
• Dolby a symbol double-D jsou ochranné známky Dolby Laboratories.
• Termíny HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech amerických a v dalších zemích.
• Microsoft, Windows, Windows Vista a DirectX jsou registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation ve Spojených státech amerických a v dalších zemích.

Indikátory na obrazovce

• Mac a Mac OS jsou registrované ochranné známky společnosti Apple Inc. ve Spojených státech amerických a v dalších zemích.
• Intel, Intel Core a Pentium jsou ochranné známky nebo registrované ochranné známky společnosti Intel Corporation nebo jejích dceřiných společností ve Spojených státech amerických a v dalších zemích.
• „“ a „PlayStation“ jsou registrované ochranné známky společnosti Sony Computer Entertainment Inc.
• Logo SDXC je ochrannou známkou společnosti SD-3C, LLC.
• MultiMediaCard je ochrannou známkou společnosti MultiMediaCard Association.
• Facebook a logo „f“ jsou ochranné známky společnosti Facebook, Inc.
• YouTube a logo YouTube jsou známky společnosti a ochranné známky společnosti Google Inc.

Ostatní zde zmíněné názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných společností. Navíc v této příručce nejsou používány symboly ^TM a ve všech případech.

Works with PlayStation®3

Užívejte si další zábavy s konzolou PlayStation 3 stažením aplikace pro PlayStation 3 z obchodu PlayStation Store (je-li k dispozici.)

Aplikace pro PlayStation 3 vyžaduje účet PlayStation Network a stažení aplikace. Přístupné v oblastech, kde je k dispozici obchod PlayStation Store.

Při změně nastavení se zobrazí následující indikátory.

Doleva

Indikátor	Význam
MENU	Tlačítko MENU (31)
	Nahrávání se samospouští (32)
4:3
	Široký režim (33)
	Prolínačka (32)
	[Detekce obličejů] nastaveno na [Vyp.] (32)
	[Snímání úsměvu] nastaveno na [Vyp.] (32)
	Ruční ostření (32)
	Volba scény (32)
	Vyvážení bílé (32)
	SteadyShot vyp (32)
	Tele makro (32)
	Cíl cesty (34)
	Inteligentní auto (detekce obličejů/detekce scény/detekce otrésů videokamery) (20)

Střed

Indikátor	Význam
	Nast. Prezentace
	Výstraha (36)
	Režim přehrávání (21)

Doprava

Indikátor	Význam
HDE 60i HQMP4 720	Kvalita nahrávanéhoobrazu (HD/MP4/STD),snímková frekvence(60p/50p/60i/50i), režimnahrávání (PS/FX/FH/HQ/LP) a velikostvideoklipu (32)
60min	Zbývající čas akumulátoru
	Nahrávání/přehrávání/úpravy médií (16)
0:00:00	Počitadlo (hodina:minuta:sekunda)
00min	Předpokládaná zbývajícídoba nahrávání
9999 16:98,9M	Přibližný početuložitelných fotografií ajejich velikost (33)
101	Složka pro přehrávání
100/112	Aktuálně přehrávanývideoklip nebo fotografie/Celkový počet uloženýchvideoklipů nebo fotografií
	Připojení k externímuzařízení médií (29)

Dole

Indikátor	Význam
	[Refer. úroveň mikrof.] nízká (32)
	[Redukce zvuku větru] (32)
	Zoom vest. mikrof. (32)
	Low Lux (32)
	Expozice (32)
	Inteligentní auto (20)
	Název datového souboru
	Chránit (33)

• Indikátory a jejich polohy jsou jen přibližné a mohou se lišit od aktuálního stavu.
• Některé indikátory se nemusí zobrazit; záleží na modelu videokamery.

Rejstřík

A Adaptérový kabel USB....30

D Datový kód....16 Datum/čas....16 Doba nahrávání a přehrávání....43 Dodané součásti....5 Duální snímání....19

E Extended Zoom....20 Externí zařízení médií....30

1 Indikátory na obrazovce....44 Inicializace....35 Instalace....27 Inteligentní auto....20

J Jazyk....4

K Kabel HDMI....23 Karta SD....17

M Mac......26 „Memory Stick PRO Duo“ (Mark2)......17 „Memory Stick PRO-HG Duo“......17 „Memory Stick XC-HG Duo“...17 Modul akumulátoru......13

N Nabídky....31 Nabíjení modulu akumulátoru....13 Nabíjení modulu akumulátoru pomocí počítače....14 Nabíjení modulu akumulátoru pomocí napájecího adaptéru....14 Nahrávání....19 Nastavení....16

Obrazovka LCD....19 Obsluha multifunkčního voliče....5 Odstraňování problémů....35 Opravy....35

P Pamětová karta ....17 Péče....37 Pípnutí....16 PlayMemories Home.... 6, 26, 27 PlayMemories Home Help Guide....6, 28 Počítač....27 Pomocný spojovací kabel USB...5 Použití této příručky....7 Poznámky k manipulaci s videokamerou....37 Prohližení události....21 Projektor....24 Přehrávání....21

Ř Řemínek....12

S Seznamy nabídek....32 Součásti a ovládací prvky....11 Specifikace....41 Spuštění softwaru PlayMemories Home....28 Stativ....12

T Televizor....23 Tvorba disků....29

U Ukládání obrazů na externí zařízení médií......30 USB......14 Uživatelská příručka „Handycam“......5

Ú Úplné nabití......15 Úvodní nastavení......16

V Vestavěný kabel USB....14 Vložení/vyjmutí modulu akumulátoru....13 Volba média....16 Výstražné indikátory....36

W Windows......27

Z Záznamové médium ....16 Záznamový disk AVCHD....5 Zobrazení položek na obrazovce LCD....19 Zobrazení vnitřní kontroly....36 Zoom....20 Zvuk větru....32

Seznamy nabídek naleznete na stranách 32 až 34.

A kamera használatba vétele előtt ezt olvassa el

A készülék működtetése előtt olvassa el figyelmesen ezt a kézikönyvet, és őrizze meg későbbi használatra.

VIGYÁZAT

Tüz és áramütés elkerülése érdekében:

1) ne tegye ki a készüléket eső vagy nedvesség hatásának,
2) ne helyezzen folyadékkal teli tárgyakat, pl. vázákat a berendezésre.

Ne tegye ki az akkumulátorokat túlzott hőnek, például napsütésnek, tűznek vagy hasonlónak.

FIGYELEM!

Akkumulátor

Ha nem megfelelően bánik az akkumulátorral, az felrobbanhat, tüzet, sőt a kikerülő vegyi anyag sérülést is okozhat. Tartsa szem előtt az alábbiakat.

• Ne szedje szét.
• Ne törje össze az akkumulátort, és óvja az ütéstől és az erős fizikai hatásoktól, többek között ne kalapálja, ne ejtse le, ne lépjen rá.
• Ne zárja rövidre az akkumulátor pólusait, és ügyeljen arra is, hogy érintkezőihez ne érjen fémtárgy.
• Óvja a 60 °C fölötti hömérséklettöl: ne tegye ki közvetlen napsugárzásnak, ne hagyja tűző napon parkoló gépkocsiban.
• Ne gyújtsa meg és ne dobja tűzbe.
• Ne használjon se sérült, se olyan lítium ion akkumulátort/elemet, amelyből folyik az elektrolit.
• Ügyeljen arra, hogy az akkumulátort eredeti Sony akkumulátortöltővel, illetve olyan készülékkel töltse, amely fel tudja tölteni az akkumulátort.

• Kisgyerekektöl elzárva tárolja az akkumulátort.
  • Tartsa szárazon az akkumulátort.

• Az akkumulátort/elemet csak azonos típusú vagy a Sony által javasolt helyettesítő akkumulátorra/elemre cserélje.

• Az elhasználódott akkumulátort azonnal, a használati útmutatóban ismertetett módodon dobja ki.

Csak a megadott típusú akkumulátort/elemet használja. Ellenkező esetben tűz vagy sérülés keletkezhet.

Hálózati tápegység

A hálózati csatlakozóaljzatot ne helyezze el szük helyen, például a fal és egy bútordarab között.

A hálózati tápegységet csatlakoztassa egy közeli fali csatlakozóaljzatba. Ha a kamera használata során meghibásodást észlel, azonnal húzza ki a hálózati tápegységet a fali csatlakozóaljzatból.

Ha a hálózati tápegység a fali konnektorhoz csatlakozik, a kamera még akkor is feszültség alatt áll, ha kikapcsolja.

Megjegyzés a tápkábelhez

A tápkábel kifejezetten ehhez a kamerához készült és nem ajánlatos más villamossági berendezéshez használni.

EURÓPAI VÁSÁRLÓK FIGYELMÉBE

Megjegyzés az EU-s irányelveket követő országokban élö vásárlóink számára

Ezt a terméket a Sony Corporation (Japán, 108-0075 Tokió, 1-7-1 Konan, Minato-ku), vagy megbizottja gyártotta. Az Európai Unió jogszabályai alapján a termékbiztonsággal kapcsolatban a Sony Deutschland GmbH (Németország, 70327 Stuttgart, Hedelfinger Strasse 61.) a jogosult képviselő. Kérjük, bármely szervizeléssel vagy garanciával kapcsolatos ügyben, a különálló szerviz- vagy garanciadokumentumokban megadott címekhez forduljon.

Ezt a terméket bevizsgálták, és úgy találták, hogy az EMC előírásokban meghatározott korlátokon belül esik, ha 3 méternél rövidebb átjátszókábellel használják.

Figyelem

Bizonyos frekvenciájú elektromágneses mezők e készülék kép- és hangminőségét befolyásolhatják.

Megjegyzés

Ha sztatikus elektromosság vagy elektromágneses erőtér miatt az adatátvitel megszakad, indítsa újra az alkalmazást, vagy húzza ki, majd csatlakoztassa ismét az adatátviteli (USB stb.) kábelt.

Symbol of a trash bin crossed out by two crossed lines, with no text or labels present.

Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)

Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.

Feleslegessé vált elemek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)

Ez a szimbólum az elemen vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként.

Egyes elemeken vagy azok csomagolásán ez a szimbólum együtt szerepelhet a higany (Hg) vagy az ólom (Pb) vegyjelével akkor, ha az elem 0,0005%-nál több higanyt vagy 0,004%-nál több ólmot tartalmaz.

Kérjük, hogy azt a használt elemek gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált elemek helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében.

Olyan berendezéseknél alkalmazott elemeket, ahol biztonsági, teljesítményi, illetve adatok megőrzése érdekében elengedhetetlen az energiaellátás folyamatosságának biztosítása, csak az arra felkészült szerviz állomány cserélheti ki. Beépített elem esetén, hogy biztosítható legyen az elem megfelelő kezelése, a termékének elhasználódásakor jutassa el azt az arra kijelölt elektromos és elektronikus hulladékgyűjtő pontra.

Minden más elem esetén kérjük, hogy tanulmányozza, milyen módon lehet biztonságosan az elemet a készülékből eltávolítani. Az elemet a használt elemek megfelelő begyűjtőhelyén adja le.

A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

Tudnivalók a nyelvi beállításról

- A kijelzőn az adott nyelven megjelenő szöveg a használat módját mutatja be. Szükség esetén a videokamera használatba vétele előtt változtassa meg a kijelzőn megjelenő szövegek nyelvét.

Válassza a → [MENU] → [Beállítás] →

[Általános beállítások] → [Language

Setting] → lehetőséget, majd a kívánt nyelvet.

Felvétel

• A felvétel megkezdése előtt próbálja ki, hogy a készülék gond nélkül rögzíti-e a képet és a hangot.
• A gyártó még abban az esetben sem nyújt kártérítést a felvételekért, ha a felvétel vagy a lejátszás a videokamera, a felvételi adathordozó stb. meghibásodása miatt nem lehetséges.
• A televízióadások színrendszere országonként/térségenként eltérő. A felvételek televíziókészüléken való megtekintéséhez a videokamera jelformátumával kompatibilis televíziókészülékre van szükség. A jelformátum részleteivel kapcsolatban „A kézikönyv használata” című részben olvashat bővebben (7. o.).
• A televízió-műsorok, filmek, videokazetták és egyéb műsoranyagok szerzői jogi védelem alatt állhatnak. Az ilyen anyagok illetéktelen másolása a szerzői jog védelméről szóló törvénybe ütközhet.

A használattal kapcsolatos megjegyzések

- Ne tegye az alább felsoroltakat, ellenkező esetben ugyanis megsérülhet a felvételi adathordozó, elveszhetnek vagy lejátszhatatlanná válhatnak a rögzített képek, vagy más meghibásodás léphet fel.

– ne vegye ki a memóriakártyát, amikor világít vagy villog a működésjelző fény (17. o.); – ne távolítsa el az akkumulátort, illetve (hálózati tápegységgel rendelkező típusok esetében) ne válassza le a hálózati tápegységet, és ne engedje, hogy a videokamerát mechanikus ütés vagy rázkódás érje, amikor világít vagy zölden villog a POWER/CHG (töltés) jelzőfény (14. o.), illetve amikor világít vagy zölden villog a működésjelző fény (17. o.).

• Ha a videokamera USB-kapcsolaton keresztül csatlakozik más eszközökhöz, és a videokamera be van kapcsolva, ne csukja be az LCD-panelt. Így ugyanis elveszhetnek a rögzített képadatok.
• A videokamerát a helyi előírások betartásával használja.

Tudnivalók az LCD-panelról

- Az LCD kijelző rendkívül fejlett gyártástechnológiával készült, így a ténylegesen működő pixelek aránya több mint 99,99 %. Előfordulhat azonban, hogy folyamatosan apró fekete pontok és/vagy színes (fehér, piros, kék vagy zöld) fénpontok láthatók az LCD kijelzőn. Ezek a pontok a gyártási folyamat szokásos velejárói, és semmilyen módon nem befolyásolják a felvétel minőségét.

Fekete pont

Fehér, piros, kék vagy zöld pont

A kézikönyvvel, az illusztrációkkal és a képernyős kijelzéssel kapcsolatos megjegyzések

• A kézikönyvben szemléltető példaként felhasznált képek digitális fényképezőgéppel készültek, ezért lehetséges, hogy eltérnek a videokamerán ténylegesen megjelenő képektől és kijelzésektől. Továbbá, a videokamerát ábrázoló rajzokat és a kijelzőn látható elemeket – a jobb érthetőség kedvéért – felnagyítottuk vagy leegyszerűsítettük.
• A videokamera és a tartozékok formája és műszaki adatai előzetes bejelentés nélkül változtathatók.
• Ebben a kézikönyvben (a belső memóriával rendelkező típusok esetén) a videokamera belső memóriájának és a memóriakártyának az együttes elnevezése „felvételi adathordozó”.
• A kézikönyvben a nagy felbontású (HD) képminőségben rögzített adatokat tartalmazó DVD lemezre AVCHD-lemezként hivatkozunk.
• A kézikönyvben használt ábrák és képek – egyéb utalás hiányában – a HDR-PJ230E típusú készülékre vonatkoznak.

Ismerkedés a videokamera egyéb funkcióival („Handycam“ felhasználói útmutató)

A „Handycam” felhasználói útmutató egy online kézikönyv. A kézikönyv a videokamera különféle funkcióinak részletes leírását tartalmazza.

Two laptops displaying a webpage with embedded photos and text, connected by arrows to the right.

1 Keresse fel a Sony terméktámogatási oldalát.

http://www.sony.net/SonyInfo/Support/

2 Válassza ki az országot vagy a régiót.

3 Keresse meg a videokamera típusnevét a támogatási weboldalon.

- A típusnevet a videokamera alján ellenőrizheti.

Az LCD kijelzön lévő elemek kiválasztása

A többfunkciós választógombot a ▼/▲/◄/► jel irányába mozgatva válassza ki a kívánt elemet, majd a kiválasztás befejezéséhez nyomja meg a választógomb közepét.

Diagram showing a camera module interacting with a circular dial, with directional arrows indicating rotation (no text or symbols present)

Mellékelt tartozékok

A zárójelben ( ) álló szám a mellékelt darabszámot jelöli.

□ Videokamera (1)

□ HDMI-kábel (1)

□ USB-csatlakozást támogató kábel (1)

- Az USB-csatlakozást támogató kábel csak ezzel a videokamerával használható. Ezt a kábelt használja, ha a kamera beépített USB kábele túl rövid.

Line drawing of a hand holding a tool with a cable, no text or symbols present

□ NP-FV30 típusú újratölthető akkumulátor (1)
□ „A kamera használati útmutatója” (ez a kézikönyv) (1)

Csak a HDR-CX280/CX280E/CX290/

CX290E/PJ220E/PJ230/PJ230E típusok

esetén

□ Hálózati tápegység (1)
□ Tápkábel (1)

Megjegyzések

- A „PlayMemories Home” szoftver és a „PlayMemories Home Help Guide“ a Sony webhelyéről tölthető le (27. o.).

A kézikönyv használata

Ebben a kézikönyvben a különféle típusok jellemzőinek eltéréseit együttesen ismertetjük.

Ha az alábbihoz hasonló megjegyzéssel ellátott, csak bizonyos típusokra érvényes leírást talál, mindig ellenőrizze ebben a fejezetben, hogy a leírás vonatkozik-e az adott videokamerára.

• (Kivetítővel rendelkező típusok esetén)
• (NTSC-színrendszerű típusok esetén)

A videokamera típusnevének ellenőrzése

Lásd a videokamera alját.

Típusnév (HDR-xxx)

Eltérések a funkciók vonatkozásában

Típusnév	Felvételi adathordozó		Jelformátum	USB-csatlakozás	SteadyShot
	Belső memória és memória-kártya	Memória-kártya
HDR-CX220	-	√	NTSC	Bemenet/Kimenet	Elektronikus
HDR-CX220E/PJ220E	-	√	PAL	Csak kimenet	Elektronikus
HDR-CX230/PJ230	√	-	NTSC	Bemenet/Kimenet	Elektronikus
HDR-CX230E/PJ230E	√	-	PAL	Csak kimenet	Elektronikus
HDR-CX280	-	√	NTSC	Bemenet/Kimenet	Optikai
HDR-CX280E	-	√	PAL	Csak kimenet	Optikai
HDR-CX290	√	-	NTSC	Bemenet/Kimenet	Optikai
HDR-CX290E	√	-	PAL	Csak kimenet	Optikai

Eltérések a felszereltség vonatkozásában

A kézikönyvben használt ábrák a HDR-PJ230E típusú készülékre vonatkoznak.

Típusnév	Kivetítő
HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E	—
HDR-PJ220E/PJ230/PJ230E	√

Eltérések a mellékelt tartozékok vonatkozásában

Típusnév	Hálózati tápegység	Tápkábel
HDR-CX220/CX220E/CX230/CX230E	—	—
HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E	√	√

Megjegyzések

- A következők esetében a leírások mellett a típusnév is szerepel.

– Biztonsági szabályok (2. o.)
– Részek és kezelőszervek (11. o.)
– Menüpontok listája (34. o.)
– Jellemzök (44. o.)

Tartalomjegyzék

A kamera használatba vétele előtt ezt olvassa el....2

Ismerkedés a videokamera egyéb funkcióival („Handycam“ felhasználói útmutató) 5

Az LCD kijelzön lévő elemek kiválasztása....5

Mellékelt tartozékok 5

A kézikönyv használata....7

Eltérések a funkciók vonatkozásában....7

Eltérések a felszereltség vonatkozásában....8

Eltérések a mellékelt tartozékok vonatkozásában 8

A készülék részeinek és kezelőszerveinek ismertetése 11

Az első lépések

Az akkumulátor feltöltése 13

Az akkumulátor csatlakoztatása és eltávolítása 13

Az akkumulátor feltöltése a mellékelt hálózati tápegységgel (hálózati tápegységgel rendelkező típusok esetén).... 14

Az akkumulátor töltése számítógéppel 14

Beállítás 16

A videokamera előkészítése.... 16

A felvételi adathordozó módosítása (belső memóriával rendelkező típusok esetén)....16

A memóriakártya behelyezése 17

Felvétel/lejátszás

Felvétel....19

Zoomolás....20

Lejátszás 21

Felvételek megtekintése televízión 23

A beépített kivetítő használata (kivetítővel rendelkező típusok esetén).... 24

Videók és fényképek mentése számítógép segítségével

Képek megtekintése számítógépen.... 26

A „PlayMemories Home" szoftverrel végezhető műveletek (Windows operációs rendszer esetén) 26

Mac 26

A számítógép előkészítése (Windows operációs rendszer esetén) 27

A számítógépes rendszer ellenőrzése 27

A „PlayMemories Home" szoftver telepítése a számítógépre 27

A „PlayMemories Home" szoftver indítása.... 29

Képek mentése külső adathordozóra

Normál felbontású (STD) képminőségű lemez készítése felvevővel.... 30

Képek mentése külső adathordozóra nagy felbontású (HD) képminőségben (hálózati tápegységgel rendelkező típusok esetén) 31

A videokamera testreszabása

A menük használata.... 33

Menüpontok listája 34

Egyebek/tárgymutató

Hibaelhárítás 37

Öndiagnózis képernyője/Figyelmeztető jelzések.... 39

Tudnivalók a videokamera kezelésével kapcsolatban 40

Jellemzók 44

A kijelzön látható jelzések.... 48

Tárgymutató 50

A készülék részeinek és kezelőszerveinek ismertetése

A zárójelben ( ) olvasható szám a funkciót bemutató oldal számát jelöli.

1 2 3

1 Objektív (Carl Zeiss objektív)
2 LENS COVER kapcsoló
3 Beépített mikrofonok

1 2 3

HDR-PJ220E/PJ230/PJ230E

4 5

1 LCD kijelző (16)
Ha 180 fokkal elfordítja az LCD-panelt, akkor vissza tudja csukni az LCD-panelt úgy, hogy az LCD kijelző kifelé néz. Ez lejátszáskor praktikus lehet.
2 Többfunkciós választógomb (5)
3 ▶ (Kép nézet) gomb
4 PROJECTOR FOCUS csúszkája (24)
5 Kivetítő lencséje (24)

HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E

Technical diagram of a device with numbered parts labeled 1 and 3

HDR-PJ220E/PJ230/PJ230E

Technical diagram of a device with numbered parts labeled 1, 2, and 3

1 Hangszóró
2 PROJECTOR gomb (24)
3 HDMI OUT aljzat (23)

Technical diagram of a car interior with numbered components for identification

1 Motoros zoom karja (20)
2 PHOTO gomb (19)
3 POWER/CHG (töltés) jelzőfény (14)
4 Akkumulátor (13)
5 START/STOP gomb (19)
6 DC IN aljzat (14)
7 Multi-/micro-USB csatlakozó
Mikro USB-csatlakozóval ellátott készülékekkel használható.
8 Marokszíj
9 Beépített USB kábel (14)
10 Memóriakártya-hozzáférést jelző fény (17)

Amikor a működésjelző világít vagy villog, a videokamera adatokat olvas az adathordozóról, illetve adatokat ír az adathordozóra.

11 Állványcsatlakozó

Csatlakoztasson (külön megvásárolható) állványt (amelyen a a csavar legfeljebb 5,5 mm hosszú lehet).

Az állvány típusától függően előfordulhat, hogy a videokamera nem szerelhető fel a helyes irányban.

12 Memóriakártya-nyílás (17)
13 BATT (akkumulátor)-kioldó csúszka (13)

A marokszíj rögzítése

Diagram showing a hand holding a device with two labeled arrows indicating rotational or movement directions.

Az akkumulátor feltöltése

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

Az akkumulátor csatlakoztatása és eltávolítása

Csukja be az LCD kijelzőt, és csatlakoztassa az akkumulátort.

• Igazítsa egy vonalba a videokamerán lévő bevágást és az akkumulátoron lévő kiálló részt, majd csúsztassa felfelé az akkumulátort.
• Az akkumulátor eltávolításához csukja be az LCD kijelzőt, csúsztassa el a BATT (akkumulátor)-kioldó csúszka, majd távolítsa el az akkumulátort.

Akkumulátor

Az akkumulátor feltöltése a mellékelt hálózati tápegységgel (hálózati tápegységgel rendelkező típusok esetén)

Csatlakoztassa a hálózati tápegységet (①) és a tápkábelt (②) a videokamerához és a fali csatlakozóaljzathoz.

• A POWER/CHG (töltés) jelzőfény narancssárgán kezd világítani.
• Amikor az akkumulátor teljesen feltöltődött, kialszik a POWER/CHG (töltés) jelzőfény.

A fali csatlakozóaljzatba Egyenáramú csatlakozó Igazítsa egy vonalba az egyenáramú csatlakozó ▲ jelét a DC IN aljzaton lévő jelöléssel DC IN POWER/CHG POWER/CHG (töltés) jelzőfény DC IN aljzat

Az akkumulátor töltése számítógéppel

A beépített USB kábel segítségével csatlakoztassa a videokamerát egy bekapcsolt számítógéphez.

• A POWER/CHG (töltés) jelzőfény narancssárgán kezd világítani.
• Amikor az akkumulátor teljesen feltöltődött, kialszik a POWER/CHG (töltés) jelzőfény.
• Ha a beépített USB kábel túl rövid a csatlakoztatáshoz, használja az USB-csatlakozást támogató kábelt.

Beépített USB kábel A fali csatlakozóaljzatba

Az akkumulátor töltése (külön megvásárolható) AC-UD10 USB-töltővel/hálózati tápegységgel

Az akkumulátort feltöltheti úgy, hogy a beépített USB kábellel, (külön megvásárolható) AC-UD10 USB-töltővel/hálózati tápegységgel fali csatlakozóaljzathoz csatlakoztatja. A videokamera töltéséhez a (külön megvásárolható) Sony CP-AH2R, CP-AL és AC-UP100 hordozható tápegység nem használható.

Megjegyzések

- Energiatakarékossági okokból az alapértelmezett beállítás szerint a videokamera automatikusan kikapcsol, ha körülbelül 2 percig nem használja ([Energiatakarékos], 36. o.).

Töltési idő

A (mellékelt) NP-FV30 akkumulátor teljesen lemerült állapota esetén az alábbi becsült időtartam szükséges a teljes feltöltéshez (percben).

Hálózati tápegység használatakor (hálózati tápegységgel rendelkező típusok esetén): 115 perc. Beépített USB kábellel csatlakoztatott számítógép használata esetén*: 150 perc.

A töltési idők a videokamera 25 °C-os szobahőmérsékleten történő töltésére vonatkoznak. Az akkumulátor töltése 10 °C – 30 °C hőmérséklet-tartományban javasolt.

* A töltési idők mérése az USB-csatlakozást támogató kábel használata nélkül történt.

Beállítás

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

A videokamera előkészítése

1 Nyissa ki a videokamera LCD kijelzőjét, és kapcsolja be a videokamerát.

- A videokamera kikapcsolásához csukja be az LCD kijelzőt.

2 A többfunkciós választógombbal válassza ki a használni kívánt nyelvet és földrajzi helyet, majd állítsa be az időt.

Diagram of a device with an open screen and a curved arrow indicating rotation (no text or symbols)

Line drawing of a hand holding a rectangular device with a small inset showing internal components (no text or symbols)

A videokamera működési hangjának kikapcsolása

Válassza a MENU → [Beállítás] → [Általános beállítások] → [Hangjelzés] → [Ki] elemet.

Megjegyzések

- A videokamera automatikusan rögzíti a felvétel dátumát és időpontját a felvételi adathordozóra. A felvétel során ezek az adatok nem jelennek meg. Lejátszás közben azonban megtekinthetők az [Adatkód] funkcióval. A megjelenítéshez válassza a MENU → [Beállítás] → [▶ Lejátszás beállítás] → [Adatkód] → [Dátum/Idő] lehetőséget.

A felvételi adathordozó módosítása (belső memóriával rendelkező típusok esetén)

Alapértelmezett beállítás szerint a készülék a belső memóriába rögzíti a videókat és a fényképeket. A belső memória helyett memóriakártyát is be lehet állítani felvételi adathordozónak.

Válassza a MENU → [Beállítás] → [Adathordozó beállít.] → [Adathordozó kivál.] → lehetőséget, majd a kívánt adathordozót.

A memóriakártya behelyezése

Nyissa ki a fedelet, és tolja be a memóriakártyát, amíg az a helyére nem kattan.

- A memóriakártya kivételéhez óvatosan nyomja meg egyszer befelé a memóriakártyát.

Működésjelző fény

A nyíllal jelölt irányban helyezze a kártyát a nyílásba – a levágott sarka legyen az ábrának megfelelő helyen.

Megjegyzések

• A memóriakártya megbízható működésének érdekében az első használat előtt javasolt elvégezni a videokamerával történő formázást (35. o.). A formázás következtében a memóriakártyán tárolt összes adat helyreállíthatatlanul törlődik. Fontos adatait ezért mentse előbb számítógépre vagy más eszközre.
• Ellenőrizze a memóriakártya behelyezési irányát. Ha a memóriakártyát rossz irányban erőlteti a helyére, akkor megsérülhet a memóriakártya, a memóriakártya-nyílás vagy a képadatok.
• A memóriakártya behelyezésekor és kivételekor ügyeljen arra, nehogy kiugorjon és leessen a memóriakártya.

A videokamerával használható memóriakártya-típusok

	SD-kártya sebesség-osztálya	Kapacitás (ellenőrzött működés)	Jelen kézikönyvben bemutatott
„Memory Stick PRO Duo” (Mark2)	—	Legfeljebb 32 GB	„Memory Stick PRO Duo”
„Memory Stick PRO-HG Duo”		Legfeljebb 64 GB
„Memory Stick XC-HG Duo”
SD-memóriakártya	„Class 4” vagy maga-sabb sebes-ségosztály	Legfeljebb 64 GB	SD-kártya
SDHC-memóriakártya
SDXC-memóriakártya

• A működés nem minden memóriakártyával garantált.

Megjegyzések

• Ezzel a videokamerával nem használható MultiMediaCard típusú memóriakártya.
• A „Memory Stick XC-HG Duo” és az SDXC memóriakártyákra rögzített videókat nem lehet olyan, USB-kábelel a videokamerához csatlakoztatott számítógépre vagy AV-eszközre importálni, illetve olyan eszközön lejátszani, amely nem támogatja az exFAT* fájlrendszert. A műveletek megkezdése előtt győződjön meg arról, hogy a csatlakoztatott eszköz támogatja az exFAT rendszert. Ha olyan eszközt csatlakoztat, amely nem támogatja az exFAT rendszert, és formázást kérő képernyő megjelenik, ne engedélyezze a formázást. Ellenkező esetben minden korábban rögzített adat törlődik.

* Az exFAT a „Memory Stick XC-HG Duo” és SDXC memóriakártyákhoz használt fájlrendszer.

Felvétel/lejátszás

Felvétel

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

1 Nyissa ki a lencsevédőt.

2 Nyissa ki az LCD kijelzőt, és válassza a [MODE] lehetőséget, → majd a kívánt felvételi üzemmódot.

Videó:

Fénykép:

3 Videó: Nyomja meg a START/STOP gombot.

- A PHOTO gombot lenyomva videofelvétel közben is rögzíthet fényképeket (Kettős felvétel).

Fénykép: Nyomja meg a PHOTO gombot.

Diagram showing a camera lens being inserted into a car's side panel, with no text or symbols present.

MODE

PHOTO START/ STOP

Elemek megjelenítése az LCD kijelzön

Ha a bekapcsolás vagy a videofelvételi és fényképfelvételi módok közötti váltás után pár másodpercig nem működteti a videokamerát, eltünnek az elemek az LCD kijelzőről. Ha az ikonok és a jelzések nem láthatók, a többfunkciós választógomb megnyomásával lehet előhívni őket.

MENU KESZ 26 25p 00:00:00 14d 48p >9999 189 7 8.9M

Megjegyzések

- Az alábbiakban ismertetett módon jelzi a rendszer, ha a felvétel után még mindig adatokat ír a felvételi adathordozóra. Ez idő alatt ne érje a videokamerát mechanikus ütés vagy rázkódás, és ne távolítsa el az akkumulátort vagy válassza le a hálózati tápegységet.

– Világít vagy villog a működésjelző fény (17. o.);
– Az LCD kijelző jobb felső sarkában villog az adathordozó ikonja.

Zoomolás

A motoros zoom karját mozgatva nagyíthatja vagy kicsinyítheti a kép méretét.

W (Nagylátószög): Nagylátószögű nézet T (Teleobjektív): Közeli nézet

Az alapértelmezett beállítás szerint a képeket a következőképpen lehet nagyítani:

- 27-szeres optikai zoommal (elektronikus SteadyShot funkcióval rendelkező típusok esetén)

- 50-szeres kiterjesztett zoommal (optikai SteadyShot funkcióval rendelkező típusok esetén)

- A motoros zoom karját enyhén elmozdítva kis sebességgel végezhető a zoomolás. Ha gyorsabban kíván zoomolni, mozdítsa el jobban.

Diagram showing a camera with labeled directional arrows (W, T) and two small images below indicating width and height measurements.

A képek további nagyítása (Extended Zoom) (elektronikus SteadyShot funkcióval rendelkező típusok esetén)

A [SteadyShot] beállítása legyen [Szokásos] vagy [Ki] (34. o.).

- A nagylátószög kiterjesztésével akár eredeti méretük 32-szeresére is nagyíthatók a képek.

A felvételi helyzethez alkalmas beállítás automatikus kiválasztása (Intelligens automatikus)

A videók vagy fényképek felvételi képernyőjén válassza a _ [Be] OK lehetőséget, majd irányítsa a videokamerát a témára, és készítse el a felvételt.

Lejátszás

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

A rögzített képek kereshetők a felvétel dátuma és ideje szerint (Esemény nézet).

1 Nyissa ki az LCD kijelzőt, és a videokamera ▶ gombját megnyomva váltson lejátszás módba.

- A lejátszás módba az LCD kijelzőn lévő ▶ gomb kiválasztásával tud belépni.

2 A ◀ és ▶ gombbal mozgassa a kiválasztott eseményt középre (①), majd válassza ki (②).

- A videokamera automatikusan sorban játssza le a rögzített képeket, azok keletkezési dátuma és ideje sorrendjében.

3 Válassza ki a képet.

- A videokamera lejátssza az esemény kiválasztott képe és utolsó képe közötti képeket.

4 A különböző lejátszási műveletek az LCD kijelző megfelelő gombjaival aktiválhatók.

Diagram showing a digital camera with an icon and playback button, no text or symbols present

MENU 11 2013 → 1-2 MGjelölés

1 1 2013 → 1 2 1 18 2013 → 1 19

Screenshot of a media player interface with playback controls and playback buttons

	Hangerő		Előző/következő
	Törlés		Gyors vissza-/előretekerés
	Környezetfüggő funkciók		Lejátszás/szünet
	Leállítás		Diabemutató elindítása/leállítása

• A lejátszott képtől függően előfordulhat, hogy a fent ismertetett gombok közül néhány nem jelenik meg.
• A gomb lejátszás közbeni többszöri megérintésének hatására a videokamera kb. 5-ször → kb. 10-szer → kb. 30-szor → kb. 60-szor gyorsabban játssza le a videókat.
• Ha a videot lassítva kívánja lejátszani, a lejátszás szüneteltetésekor válassza a 📄/▶ gombot.
• A diabemutató ismétléséhez válassza a → [Diavetítés beáll.] lehetőséget, miután a Képtípus váltása gombbal kiválasztotta a lehetőséget.

Megjegyzések

• A képadatok elvesztésének megelőzése érdekében rendszeresen mentse külső adathordozóra az összes rögzített képet. (31. o.)
• Az alapértelmezés beállításban előre rögzítve van egy védett bemutatóvideó (HDR-PJ230/PJ230E).

Képek lejátszása más eszközökkel

• Előfordulhat, hogy a videokamerával készített képeket más eszközökkel nem tudja lejátszani. Az is előfordulhat, hogy a más eszközzel rögzített felvételeket nem tudja lejátszani a videokamerán.
• Előfordulhat, hogy az SD-memóriakártyára rögzített normál felbontású (STD képminőségű) videók nem játszhatók le más gyártók AV-készülékein.

Képek törlése

A videók vagy fényképek lejátszási képernyőjén válassza a ☑ lehetőséget.

Felvételek megtekintése televízión

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben: Funkciók és tartozékok → 7. o. Mellékelt tartozékok → 8. o.

A készülékek csatlakoztatásának módja és a televízió képernyőjén látható kép minősége a csatlakoztatott televízió típusától és a használt csatlakozóktól függ.

Jeláramlás iránya

1 A televízión állítsa a bemenetet arra az aljzatra, amelyhez az átjátszókábelt csatlakoztatta.

2 Csatlakoztassa a videokamerát a televízióhoz.

3 Játsszon le egy videót vagy fényképet a videokamerán (21 o.).

Megjegyzések

• Tekintse át a televíziókészülék használati kézikönyvét is.
• Áramforrásként a hálózati tápegységet használja (hálózati tápegységgel rendelkező típusok esetén) (14. o.).
• Ha a televízión nincs HDMI-bemeneti aljzat, a csatlakoztatáshoz (külön megvásárolható) AV-kábelt használjon.
• Ha a videók felvételi minősége normál felbontású (STD) képminőségre van állítva, akkor még nagy felbontású televízión is normál felbontású (STD) képminőségben kerülnek lejátszásra.
• Ha normál felbontású (STD) képminőséggel készített videókat olyan 4:3-as televíziókészüléken fog lejátszani, amely nem kompatibilis a 16:9-es jellel, 4:3 képarányú videók rögzítéséhez válassza a [ Szél. képar. ü.m.] [4:3] beállítását.
• Ha a képek átvitele érdekében a videokamerát és a televíziókészüléket egyszerre több kábellel is összeköti, a HDMI kimenet élvez elsőbbséget.

Tudnivalók a „Photo TV HD" szabvánnyal kapcsolatban

A videokamera kompatibilis a „Photo TV HD” szabvánnyal. „Photo TV HD”: finom textúrák és színek részletgazdag, fényképszerű ábrázolása.

A Sony Photo TV HD-kompatibilis készülékeinek HDMI-kábellel* való összekapcsolásakor egy egészen új világ táruól ön elé, fényképeit lélegzetelállító, HD minőségben élvezheti.

* Fényképek megjelenítésekor a televízió automatikusan a megfelelő üzemmódra vált.

A beépített kivetítő használata (kivetítővel rendelkező típusok esetén)

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben: Funkciók és tartozékok → 7. o. Mellékelt tartozékok → 8. o.

A rögzített képeket a beépített kivetítővel kivetítheti valamilyen sima felületre, például falra.

Diagram showing a projector with light rays projecting onto a night sky, no text or symbols present

1 Irányítsa a kivetítő lencséjét a vetítőfelületre, például egy falra, majd nyomja meg a PROJECTOR gombot.

PROJECTOR

2 A használati útmutatót tartalmazó képernyő megjelenésekor válassza a [Vetít] lehetőséget.

Projector Működése Fókusz Beállítás ZOOM: Kiválaszt PHOTO: OK Egyes műveletek nem futtatathóak vetítés alatt. A művelethez kapcsoljon át panelra. Vetit

- Ez a képernyő a beépített kivetítő első használatakor jelenik meg, miután bekapcsolta a videokamerát.

3 A PROJECTOR FOCUS csúszkájával állítsa be a kivetített kép fókuszálását.

Diagram showing airflow or fluid flow between a pipe and a device (no text or symbols)

4 A motoros zoom karjával mozgassa a kiválasztókeretet a kívánt helyre, majd nyomja meg a PHOTO gombot.

A zoom karja W T PHOTO PHOTO gomb

• A képek kivetítése közben a többfunkciós választógombbal is végrehajthatja a fenti műveleteket.
• A kivetítő kikapcsolásához nyomja meg a PROJECTOR gombot.

Megjegyzések

• Képek kivetítése közben az LCD kijelző kikapcsol.
• A kivetítő használata során legyen körültekintő az alábbi helyzetekben és az alábbi műveletek végrehajtásakor.
  – Ne irányítsa emberek szemébe a kivetített képet.
  – Ne érintse meg a kivetítő lencséjét.
  – Az LCD kijelző és a kivetítő lencséje a használat során felforrósodhat.
  – A kivetítő használata lerövidíti az akkumulátor üzemidejét (a hálózati tápegység használata javasolt).

- A kivetítő használata során a következő műveletek nem állnak rendelkezésre.

– Megjelöléses lejátszás küldése külső eszközre, például tévékészülékre;
– A videokamera működtetése becsukott LCD kijelzővel;
– Néhány további funkció.

- Jelentős mennyiségű fekete színt tartalmazó képek kivetítésekor előfordulhat, hogy a színek kis mértékű egyenetlensége tapasztalható. A jelenség a kivetítő objektívján tükröződő fény következménye és nem utal meghibásodásra.

Videók és fényképek mentése számítógép segítségével

Képek megtekintése számítógépen

A „PlayMemories Home” szoftverrel videókat és állóképeket importálhat számítógépére, ahol számos módon felhasználhatja őket.

A „PlayMemories Home” szoftverrel végezhető műveletek (Windows operációs rendszer esetén)

A „PlayMemories Home” szoftver a következő URL-címről tölthető le.

www.sony.net/pm

Megjegyzések

• A „PlayMemories Home” telepítéséhez internetkapcsolat szükséges.
• A „PlayMemories Online” és egyéb online szolgáltatások használatához internetkapcsolat szükséges. Előfordulhat, hogy a szolgáltatások bizonyos országokban/régiókban nem elérhetők.

Mac

A „PlayMemories Home” szoftver Mac számítógépeken nem használható. Ha a videokamerán lévő képeket Mac számítógépre szeretné importálni, és ott lejátszani, használja a Mac számítógépen lévő megfelelő szoftvert. Részleteket az alábbi URL-címen talál: http://www.sony.co.jp/imsoft/Mac/

A számítógép előkészítése (Windows operációs rendszer esetén)

A számítógépes rendszer ellenőrzése

Operációs rendszer*1

Microsoft Windows XP 3-as szervizcsomaggal ^*2 /Windows Vista 2-es szervizcsomaggal ^*3 /Windows 7 1-es szervizcsomaggal/Windows 8

Processzor*4

Legalább Intel Core Duo 1,66 GHz, illetve legalább Intel Core 2 Duo 1,66 GHz (FX és FH videók feldolgozásához legalább Intel Core 2 Duo 2,26 GHz, PS videók feldolgozásához legalább Intel Core 2 Duo 2,40 GHz szükséges.)

Memória

Windows XP: legalább 512 MB (legalább 1 GB ajánlott)

Windows Vista/Windows 7/Windows 8: legalább 1 GB

Merevlemez

A telepítéshez szükséges szabad lemezterület: körülbelül 500 MB

Képernyő

Minimum 1 024 × 768 képpont

*1 Normál telepítés szükséges. Az operációs rendszer frissítését követően és több operációs rendszert használó környezetben nem garantált a működés.
^2 A 64 bites kiadások és a Starter (Edition) nem támogatott. 2.0-s vagy újabb Windows Image Mastering API (IMAPI) verzió szükséges a lemezkészítés és más funkciók használatához.
^3 A Starter (Edition) változat nem támogatott.
*4 Gyorsabb processzor javasolt.

Megjegyzések

- A működés nem minden számítógépes környezettel garantált.

A „PlayMemories Home” szoftver telepítése a számítógépre

1 A számítógép internetböngészőjében nyissa meg a következő letöltési helyet, majd kattintson a [Install] → [Futtatás] lehetőségre.

www.sony.net/pm

2 A képernyőn megjelenő utasításokat követve végezze el a telepítést.

- Amikor a képernyőn megjelenik a számítógép és a videokamera csatlakoztatását kérő üzenet, a beépített USB kábellel csatlakoztassa a videokamerát a számítógéphez.

Diagram showing cable connection to laptop with plug-in connector, including magnified views of cable attachment

Beépített USB kábel

- A telepítés befejezése után elindul a „PlayMemories Home” szoftver.

A telepítéssel kapcsolatos megjegyzések

- Ha a „PlayMemories Home” szoftver már telepítve van a számítógépre, csatlakoztassa a videokamerát a számítógéphez. Ekkor a videokamerával használható funkciók elérhetővé válnak.

- Ha a „PMB (Picture Motion Browser)” szoftver telepitve van a számítógépen, a rendszer felülírja a „PlayMemories Home” szoftverrel. Ebben az esetben a „PMB” bizonyos funkciói nem lesznek elérhetőek a „PlayMemories Home” szoftverben.

A videokamera csatlakoztatásának megszüntetése

1 Kattintson a számítógép asztalának jobb alsó részén látható ikonra → [Safely remove USB Mass Storage Device] elemre.

Screenshot of a desktop application with Chinese menu items and an icon of a tractor on the right.

2 A videokamera kijelzőjén válassza a × [Igen] elemet.

3 Húzza ki az USB-kábelt.

- Windows 7 vagy Windows 8 operációs rendszer használata esetén kattintson a ▲, majd a ▼ lehetőségre.

Megjegyzések

• Ha a videokamerát a számítógépen keresztül kívánja elérni, használja a „PlayMemories Home” szoftvert. A működés nem garantált, amennyiben az adatok kezelését nem a „PlayMemories Home” szoftverrel végzi, vagy közvetlenül számítógépről végez műveleteket a mappákkal.
• A [FELVÉTEL ü.mód] lehetőségnél megadott konfigurációtól függően a képek bizonyos lemezekre nem menthetők. A [60p Minőség PS] (NTSC-színrendszerű típusok)/[50p Minőség PS] (PAL-színrendszerű típusok) vagy [Legjobb minős. FX] üzemmódban rögzített videók csak Blu-ray lemezre menthetők.
• [MP4] MP4] üzemmódban rögzített videókból nem készíthet lemezt.

- A videokamera automatikusan felosztja a 2 GB-ot meghaladó méretű képfájlokat, és a részeket külön fájlokként menti. A képrészek tehát különálló fájlokként jelennek meg a számítógépen, a videokamera és a „PlayMemories Home” szoftver importálás és lejátszás funkciója azonban megfelelően, egy egységként kezeli a fájlokat.

A „PlayMemories Home“ szoftver indítása

1 Kattintson kétszer a számítógép képernyőjén a „PlayMemories Home” ikonra.

Computer desktop interface showing a dialog box with a speech bubble containing image thumbnails (no text or symbols on the main elements)

- Windows 8 operációs rendszer használatakor válassza a kezdőképernyő „PlayMemories Home” ikonját.

2 A számítógép képernyőjén a „PlayMemories Home Help Guide” parancsikonra kétszer kattintva megismerkedhet a „PlayMemories Home” szoftver használatának részleteivel.

Computer desktop interface with a question mark icon and a small download icon (no text or symbols)

• Windows 8 operációs rendszer használatakor válassza a [PlayMemories Home Help Guide] lehetőséget a „PlayMemories Home” súgójának menüjéből.
• Ha az ikon nem jelenik meg a számítógép képernyőjén, kattintson a [Start] → [All Programs] → [PlayMemories Home] → a kívánt elemre.

- A „PlayMemories Home” szoftverrel kapcsolatos részletekért válassza a szoftver („PlayMemories Home Help Guide”) elemét, vagy látogasson el a „PlayMemories Home” támogatási weboldalára (http://www.sony.co.jp/pmh-se/).

Normál felbontású (STD) képminőségű lemez készítése felvevővel

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben: Funkciók és tartozékok → 7. o. Mellékelt tartozékok → 8. o.

A (külön megvásárolható) AV-kábellel csatlakoztassa a videokamerát egy lemezes felvevőkészülékhez. A videokamerán lejátszott képeket lemezre vagy videokazettára másolhatja.

Megjegyzések

• A művelet elvégzéséhez (hálózati tápegységgel rendelkező típusok esetén) csatlakoztassa a videokamerát a fali csatlakozóaljzathoz a hálózati tápegységgel (14. o.).
• Tekintse át a csatlakoztatott eszközhöz mellékelt használati kézikönyvet.
• HDMI-kábellel csatlakoztatott felvevő készülékekre nem lehet képeket másolni.
• Mivel a másolás analóg adatátvitellel történik, romolhat a képminőség.
• A nagy felbontású (HD) képminőséggel készített videókat a rendszer normál felbontású (STD) képminőségben másolja át.
• Ha egy hangcsatornás készüléket csatlakoztat, a (külön megvásárolható) AV-kábel sárga csatlakozódugóját csatlakoztassa a készülék videobemenetéhez, a (bal oldali csatorna) fehér vagy a (jobb oldali csatorna) piros csatlakozódugóját pedig a készülék audiobemenetéhez.

1 Helyezze a felvételi adathordozót a felvevő készülékbe (lemezes felvevőbe stb.).

- Ha a felvevő készüléken kiválasztható a jelforrás, úgy állítsa be, hogy fogadja a videokameráról érkező jeleket.

2 A (külön megvásárolható) AV-kábellel csatlakoztassa a videokamerát a felvevőkészülékhez.

Jeláramlás iránya

- A videokamerát a felvevő készülék bemeneteihez csatlakoztassa.

3 A videokamerán indítsa el a lejátszást, a felvevő készüléken pedig a felvételt.

4 Amikor befejeződik az átjátszás, állítsa le a felvevő készüléket, majd a videokamerát.

• Dátum- és időadatok másolása: [Adatkód] (35. o.)
• 4:3-as képméretű megjelenítő készülék használata: [Televízió típus] (35. o.)

Képek mentése külső adathordozóra nagy felbontású (HD) képminőségben

(hálózati tápegységgel rendelkező típusok esetén)

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben: Funkciók és tartozékok → 7. o. Mellékelt tartozékok → 8. o.

A videók és fényképek külső merevlemez-meghajtóra vagy más külső adathordozóra (USB-adattárolóra) is menthetők. A képek külső adathordozóra való mentése után a következő funkciók állnak rendelkezésre.

• Csatlakoztathatja a videokamerát és a külső adathordozót, majd lejátszhatja a külső adathordozón tárolt képeket.
• Csatlakoztathatja a számítógépet és a külső adathordozót, és a „PlayMemories Home” szoftverrel a számítógépre importálhatja a képeket (29. o.).

Megjegyzések

• Ehhez a művelethez (külön megvásárolható) VMC-UAM2 USB-átalakítókábelre van szükség.
• Csatlakoztassa a hálózati adaptert és a tápkábelt a videokamera DC IN aljzatához és a fali csatlakozóaljzathoz.
• Tekintse át a külső adathordozóhoz mellékelt használati kézikönyvet.

1 Csatlakoztassa a videokamerát és a külső adathordozót a (külön megvásárolható) USB-átalakítókábellel.

VMC-UAM2 USB-átalakítókábel (külön megvásárolható) MULTI

2 A videokamera kijelzőjén válassza a [Másolás.] elemet.

• A felvételi adathordozón tárolt és külső adathordozóra még nem mentett videókat és fényképeket most mentheti a csatlakoztatott adathordozóra.
• Ez a müvelet csak akkor elérhető, ha a videokamerán vannak újonnan rögzített képek.
• A külső adathordozó leválasztásához a videokamera lejátszás-készenlét módjában (amikor az Esemény nézet vagy az Eseményindex látható) válassza a ikont.

A videokamera testreszabása

A menük használata

A videokamera 6 menükategóriája mindegyikéhez különböző menüpontok tartoznak.

Felvétel üzemmód

Kamera/Mikrofon

Képminőség/Méret

Lejátszás

Szerkesztés/Másolás

Beállítás

1 Válassza a MENU elemet.

MENU

2 Válasszon egy kategóriát.

MENU Felvétel üzemmód Kamera/Mikrofon Képminőség/Méret Lejátszás Szerkesztés/Másolás Beállítás

3 Válassza ki a kívánt menüpontot.

Felfelé územmód KESZ Video Fénykap Szerkesztés/Másolás Törül Véd Másolás Közvetlen másolás Menüpontok görgetése felfelé vagy lefelé

Megjegyzések

- A menü beállításának befejezéséhez vagy az előző menüképernyőre történő visszalépéshez válassza a × ikont.

Menüpont gyors elérése

A [Kamera/Mikrofon] és a [Beállítás] menü almenüvel is rendelkezik. Az alkategória ikonját választva az LCD kijelzőn a kiválasztott alkategória menüinek listája jelenik meg.

Beállítás KÉSZ Adathordozó beállít. Adathordozó kivál. Belső memória Hordozó adatai Formáz Képkezelő fájl javítás

Alkategóriák ikonjai

Ha a menüpont kiválasztása nem lehetséges

A szürkén megjelenő menüpontok és beállítások nem elérhetők.

Ha szürkén megjelenített menüpontot választ, a videokamera megjeleníti a menüpont inaktivitásának okát vagy a feltételeket, amelyek teljesülése esetén választható a menüpont.

Szerkesztés/Másolás KÉSZ Töröl Véd Másolás Közvetlen másolás

Felvétel üzemmód

Videó...... Videó felvétele.

Fénykép......Fénykép készítése.

Kamera/Mikrofon

M Kézi beállítások

Fehéregyensúly ...... A színegyensúly beállítása a felvételi környezetnek megfelelően.

Expozíció...... Videók és fényképek fényerejének beállítása. Ha a [Kézi] beállítást választja, a +/- ikonnal állíthatja be a fényerőt (expozíciót).

Fókusz ...... A fókusz kézi beállítása. Ha a [Kézi] beállítást választja, a ⚡← ikonnal közeli témára, a →▲ ikonnal pedig távoli témára fókuszálhat.

Low Lux...... Világos, színes képek rögzítése félhomályban.

Kamera beállítások

Jelenet választás...... A jelenetnek (például éjszakai vagy tengerparti jelenet) megfelelő felvételi beállítás kiválasztása.

☐ Úsztatás ...... Jelenet be- vagy kiúsztatása.

Önkioldó ...... Az önkioldó beállítása a videokamera fényképfelvételi módjában.

Közelkép.... Fókuszálás a témára, elmosódott háttérrel.

SteadyShot...... A SteadyShot funkció beállítása videó rögzítése esetén.

SteadyShot ^*1 ...... SteadyShot funkció beállítása fényképek készítése esetén.

Digitális zoom...... A digitális zoom maximális értékének beállítása.

Aut. ellenfény komp..... Az expozíció automatikus beállítása ellenfényben lévő témák esetében.

Arc

Arcfelismerés .... Arcok automatikus felismerése.

Mosoly exponálás ...... Automatikus képkészítés mosoly észlelése esetén.

Mosolyérz. mértéke..... A Mosolyfelismerés funkció mosolyfelismerési érzékenységének beállítása.

Mikrofon

Beépített zoom mikr. ... Videó rögzítése a zoomolás mértékének megfelelő erősségű hanggal.

Szélzaj csökkentése..... A beépített mikrofonnal rögzített szélzaj csökkentése.

Mikrofon erősség ...... A mikrofon jelszintjének beállítása felvételhez.

Felvétel segéd

Gomb testreszabása .... Funkciók hozzárendelése a Gomb testreszabása funkcióhoz.

Rácsvonal...... Rácsvonalak megjelenítése, amelyek segédvonalakként használhatók a téma fekvő vagy álló tájolásához.

Megjelenítés beállít..... Az ikonok és jelzések LCD kijelzőn való láthatósági idejének beállítása.

Képminőség/Méret

FELVÉTEL ü.mód...... Videofelvételi mód beállítása.

Képkockaszám...... Videofelvétel képkockaszámának beállítása.

HD / MP4 / STD Beállít..... Videofelvétel képminőségének beállítása.

Szél. képar. ü.m.…… Videó normál felbontású (STD) rögzítése esetén érvényes képarány (szélesség:magasság) beállítása.

x.v.Color......Felvétel szélesebb színskálával. Ezt a beállítást akkor használja, ha az x.v.Color funkcióval kompatibilis televízión néz képeket.

Képméret...... A fénykép méretének beállítása.

Lejátszás

Esemény nézet......Képek lejátszása az Esemény nézet képernyőről.

Videó Megjelölés ...... A normal felbontású (STD) képminőséggel rögzített megjelöléses lejátszási jelenetek és megjelöléses összeállítások lejátszásának indítása.

Jelenet....A megjelöléses lejátszási jelenetek funkcióval mentett összeállítások lejátszásának indítása.

Szerkesztés/Másolás

Töröl...... Videók és fényképek törlése.

Véd ...... Videók és fényképek törlés elleni védelme.

Másolás ^*2 ...... Képek másolása.

Közvetlen másolás ...... A videokamerán tárolt képek másolása külső adathordozóra.

Beállítás

Adathordozó beállít.

Adathordozó kivál.*² .... A felvételi adathordozó típusának kiválasztása (16. o.).

Hordozó adatai ...... A felvételi adathordozóra vonatkozó adatok megjelenítése.

Formáz......A felvételi adathordozón lévő összes adat törlése és az adathordozó formázása.

Képkezelő fájl javítás.... A felvételi adathordozó képkezelő fájljának javítása (39. o.).

Fájlsorszám......Fényképek fájlsorszámozási módjának beállítása.

Lejátszás beállítás

Adatkód...... A felvétel idején automatikusan rögzített adatok megjelenítése.

Hangerő beállítások.....Lejátszási hangerő beállítása.

Zene letölt.*3...... A kedvenc zeneszámok fájljainak letöltése a számítógépről a videokamerára (miközben a videokamera és a számítógép csatlakoztatva van). A számokat ezután le lehet játszani a megjelöléses lejátszás segítségével.

Zenét ürít*3...... Az összes zenefájl törlése.

Csatlakoztatás

Televízió típus......Jel átalakítása a csatlakoztatott televíziótól függően (23. o.).

HDMI felbontás...... A kimeneti képfelbontás beállítása abban az esetben, amikor a HDMI-kábellel csatlakoztatja a videokamerát a televízióhoz.

HDMI-VEZÉRLÉS...... Annak beállítása, hogy használható-e a televízióhoz tartozó távvezérlő, amikor a videokamera HDMI-kábellel csatlakozik „BRAVIA” Sync rendszerrel kompatibilis készülékhez.

USB Csatlakozás......Ezt a menüpontot akkor válassza, ha nem jelennek meg utasítások az LCD kijelzőn, amikor a videokamerát USB-kapcsolaton keresztül külső eszközhöz csatlakoztatja.

USB Csatl. Beállítása ..... A videokamera számítógéphez vagy USB-eszközhöz való csatlakoztatása esetén érvényes csatlakozási mód beállítása.

USB LUN Beállítás...... A videokamera USB-csatlakoztatási kompatibilitásának javítása egyes USB-funkciók korlátozásával.

Általános beállítások

Hangjelzés....A videokamera működési hangjának be- és kikapcsolása.

LCD fényerősség...... Az LCD kijelző fényerejének beállítása.

Language Setting ...... A kijelző nyelvének beállítása (4. o.).

Akkumulátor adatok.... Az akkumulátor hátralévő hozzávetőleges üzemidejének megjelenítése.

Energiatakarékos...... Az LCD kijelző és a tápellátás automatikus kikapcsolásának beállítása.

Inicializál.....Az összes érték visszaállítása az alapértelmezett beállításra.

Bemutató ....A videokamera funkcióit ismertető bemutató-videó lejátszásának beállítása.

Óra beállítás

Dátum és idő beáll...... A dátum és az idő beállítása.

Zóna beállítás...... Az időeltolódás beállítása az óra leállítása nélkül (16. o.).

*1 HDR-CX280/CX280E/CX290/CX290E
*2 HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E
*3 HDR-CX220/CX230/CX280/CX290/PJ230

Egyebek/tárgymutató

Hibaelhárítás

A videokamera típusával kapcsolatban a következő oldalon olvashat bövebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

Ha a videokamera használata során valamilyen problémát észlel, kövesse az alábbi lépéseket.

① Ellenőrizze a listát (37–40. o.), és ellenőrizze a videokamerát.

② Válassza le a hálózati áramforrást, majd körülbelül 1 perc múlva csatlakoztassa újra, és kapcsolja be a videokamerát.

③ Válassza a MENU → [Beállítás] → [Altalános beállítások] → [Inicializál] lehetőséget. Az [Inicializál] lehetőség kiválasztása az összes beállítást, így az óra beállítását is, visszaállítja a gyári alapértékre.

④ Forduljon a legközelebbi Sony márkakereskedőhöz vagy a hivatalos helyi Sony márkaszervizhez.

- A hiba jellegétől függően előfordulhat, hogy inicializálni kell vagy ki kell cserélni a videokamera aktuális belső memóriáját (belső memóriával rendelkező típusok esetén). Ekkor a belső memóriában tárolt összes adat törlődik. Mielőtt javításra küldi a videokamerát, feltétlenül mentse más adathordozóra (biztonsági mentés) a belső memóriában tárolt adatokat. A belső memóriából elveszett adatokért nem áll módunkban kártérítést fizetni.

• A javítás folyamán, a hiba kivizsgálása érdekében, csak a lehető legkevesebb mennyiségű adatot nézzük meg a belső memóriában. A Sony márkakereskedő azonban sem másolni, sem megőrizni nem fogja az adatokat.
• A videokamerával kapcsolatos hibajelenségekról részletesen a „Handycam” felhasználói útmutató (5. o.) tájékoztat, a „PlayMemories Home Help Guide” (29. o.) részben pedig a videokamera számítógéphez való csatlakoztatásáról olvashat.

A videokamera nem kapcsol be.

• Csatlakoztasson feltöltött akkumulátort a videokamerára (13. o.).
• A hálózati tápegység csatlakozódugóját kihúzták a fali csatlakozóaljzatból (hálózati tápegységgel rendelkező típusok esetén). Csatlakoztassa a fali csatlakozóaljzathoz (14. o.).

A videokamera nem működik, pedig be van kapcsolva.

• Bekapcsolás után a videokamerának pár másodpercre szüksége van ahhoz, hogy felvételre kész állapotba kerüljön. A jelenség nem utal meghibásodásra.
• Húzza ki a hálózati tápegység csatlakozódugóját a fali csatlakozóaljzatból (hálózati tápegységgel rendelkező típusok esetén), vagy távolítsa el, majd körülbelül 1 perc múlva csatlakoztassa újra az akkumulátort.

A videokamera felmelegszik.

- Működés közben a videokamera felmelegedhet. A jelenség nem utal meghibásodásra.

A videokamera váratlanul kikapcsol.

- Csatlakoztassa a hálózati tápegységet (hálózati tápegységgel rendelkező típusok esetén) (14. o.).

• Alapértelmezés szerint a videokamera kikapcsol, ha körülbelül 2 percig semmilyen műveletet nem végez vele ([Energiatakarékos]) (36. o.), vagy nem kapcsolja be ismét.
  • Töltse fel az akkumulátort (13. o.).

A videokamera a START/STOP vagy a PHOTO gomb megnyomásának hatására nem készít felvételt.

• Megjelenik a lejátszási képernyő. Állítsa le a lejátszást, majd válassza a [MENU] → [Felvétel üzemmód] → [☐ Videó] vagy a [☐ Fénykép] lehetőséget.
• A videokamera az imént készített képet menti a felvételi adathordozóra. Eközben nem készíthető újabb felvétel.
• Megtelt a felvételi adathordozó. Törölje a felesleges képeket (22. o.).
• A videók vagy a fényképek száma meghaladja a videokamera kapacitását. Törölje a felesleges képeket (22. o.).

A „PlayMemories Home“ szoftver nem telepíthető.

• A „PlayMemories Home” telepítéséhez internetkapcsolat szükséges.
• Ellenőrizze a számítógépes környezetet és a „PlayMemories Home” telepítéséhez szükséges lépéseket.

A „PlayMemories Home" nem működik megfelelően.

- Lépjen ki a „PlayMemories Home” alkalmazásból, és indítsa újra a számítógépet.

A számítógép nem ismeri fel a videokamerát.

• A billentyűzet, az egér és a videokamera kivételével válasszon le minden USB-eszközt a számítógép USB-aljzatáról.
• Válassza le a beépített USB kábel a számítógépről, és indítsa újra a számítógépet, majd a megfelelő sorrendben csatlakoztassa újra a számítógépet és a videokamerát.

- Ha a videokamera beépített USB kábele és USB-aljzata egyaránt csatlakoztatva van külső eszközhöz, válassza le azt, amelyik nem számítógéphez csatlakozik.

Öndiagnózis képernyője/ Figyelmeztető jelzések

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben: Funkciók és tartozékok → 7. o. Mellékelt tartozékok → 8. o.

Ha az LCD kijelzőn jelzések láthatók, ellenőrizze az alábbiakat.

Ha a probléma többszöri elhárítási kísérlet ellenére is fennáll, forduljon a legközelebbi Sony márkakereskedőhöz vagy a területileg illetékes, hivatalos Sony márkaszervizhez. Ebben az esetben adja meg nekik a C vagy E betűvel kezdődő, teljes hibakódot. Előfordulhat, hogy dallam hallható, amikor a kijelzőn figyelmeztető jelzések jelennek meg.

C:04:□□

• Az akkumulátor nem „InfoLITHIUM” (V sorozatú) akkumulátor. „InfoLITHIUM” típusú (V sorozatú) akkumulátort használjon (13. o.).
• Csatlakoztassa megfelelően a hálózati tápegység egyenáramú csatlakozóját a videokamera DC IN aljzatába (hálózati tápegységgel rendelkező típusok esetén) (14. o.).

C:06:□□

• Az akkumulátor felforrósodott. Cserélje ki vagy tegye hűvös helyre az akkumulátort.

C:13:□□ / C:32:□□

- Válassza le az energiaellátást. Csatlakoztassa ismét, és próbálja meg újra használni a videokamerát.

E:□□:□□

- Kövesse a 37. oldalon lévő lépéseket a ② ponttól kezdődően.

- Az akkumulátor hamarosan lemerül.

A

- Az akkumulátor felforrósodott. Cserélje ki vagy tegye hűvös helyre az akkumulátort.

• Nincs memóriakártya a videokamerában (17. o.).
• A jelzés villogása azt jelzi, hogy nincs elegendő szabad tárhely a képek rögzítéséhez. Törölje a felesleges képeket (22. o.), vagy a képek másik adathordozóra történő mentése után formázza a memóriakártyát (35. o.).
• Lehet, hogy megsérült a képkezelő fájl. Ellenőrizze a képkezelő fájlt a MENU → [Beállítás] → [Adathordozó beállít.] → [Képkezelő fájl javítás] → felvételi adathordozó kiválasztásával (belső memóriával rendelkező típusok esetén).

• A memóriakártya sérült.
• Végezze el a memóriakártya formázását a videokamerával (35. o.).

[?]

- Nem kompatibilis memóriakártya a videokamerában (17. o.).

• A memóriakártya írásvédett.
• A memóriakártya elérését más készüléken korlátozták.

- A videokamera nem stabil, így könnyen bemozdul. Két kézzel tartsa mozdulatlanul a videokamerát, és így rögzítse a képet. A videokamera bemozdulására figyelmeztető jelzés azonban nem tűnik el.

• Megtelt a felvételi adathordozó.
• Feldolgozás közben nem lehet fényképet rögzíteni. Várjon egy kis ideig, majd készítsen felvételt.

Tudnivalók a videokamera kezelésével kapcsolatban

A videokamera típusával kapcsolatban a következő oldalon olvashat bővebben:

Funkciók és tartozékok → 7. o.

Mellékelt tartozékok → 8. o.

A készülék használata és gondozása

• A videokamera nem porálló, nem cseppálló és nem vízálló.
• A videokamerát ne tartsa az alábbi részeinél fogva, valamint az aljzatok védőfedelénél fogva.

LCD kijelző

Illustration of a hand holding a camera with a prohibition symbol (no text or labels)

Akkumulátor

Line drawing of a hand holding a device with a no-smoking symbol nearby (no text or labels)

Beépített USB kábel

Diagram showing a hand using a tool to mark a device with a prohibition symbol nearby

• Ne fordítsa a videokamerát a nap felé. Ellenkező esetben meghibásodhat a videokamera. A napról csak sötétebb fényviszonyok mellett, például alkonyatkor készítsen felvételt.
• Ne használja és ne tárolja a videokamerát és tartozékait az alábbi helyeken:
  – Rendkívül forró, hideg vagy párás helyen. Soha ne hagyja őket olyan helyen, ahol a hőmérséklet 60 °C fölé emelkedhet, például tűző napon parkoló gépkocsiban, hősugárzó mellett vagy közvetlen napsugárzásnak kitett helyen. A videokamera és a tartozékok meghibásodhatnak vagy deformálódhatnak.

– Erős mágneses tér közelében és olyan helyen, ahol rázkódásnak vannak kitéve. Ilyen helyeken meghibásodhat a videokamera.

– Erős rádióhullámok és sugárzás közelében. Ilyen helyen előfordulhat, hogy a videokamera nem megfelelő felvételt készít.

– Rádióhullámokat vevő készülék, például televízió vagy rádió közelében. Ezek zajt okozhatnak.

– Homokos tengerparton, poros helyen. Ha homok vagy por kerül a videokamerába, az meghibásodást okozhat. Esetenként az ilyen meghibásodás nem javítható.

– Ablak mellett és a szabadban, ahol közvetlen napsugárzás érheti az LCD kijelzőt vagy az objektívet. Ez károsíthatja az LCD kijelzőt.

- Az egyenáramú vagy váltakozó áramú üzemeltetéshez az ebben a használati kézikönyvben javasolt tartozékokat használja.

- Ügyeljen arra, hogy a videokamera ne legyen nedves (ne érje például eső, tengervíz). Ha a videokamera nedves lesz, meghibásodhat. Esetenként az ilyen meghibásodás nem javítható.

- Ha a készülék belsejébe valamilyen szilárd tárgy vagy folyadék kerül, áramtalanítsa a videokamerát, és a további üzemeltetés előtt nézesse át Sony márkakereskedővel.

- Óvatosan bánjon a készülékkel, ne szedje szét, ne alakítsa át, ügyeljen arra, hogy ne érje erős fizikai hatás: ne ütögesse, ne ejtse le és ne lépjen rá. Különösen ügyeljen az objektív épségére.

- Amikor nem használja a videokamerát, csukja be az LCD kijelzőt.

- A videokamerát ne használja törölközőbe vagy hasonló anyagba tekerve.

- Amikor kihúzza a tápkábelt, mindig a dugót fogja meg, soha ne magát a kábelt (hálózati tápegységgel rendelkező típusok esetén).

- Ügyeljen a tápkábel épségére; például ne tegyen rá nehéz tárgyat (hálózati tápegységgel rendelkező típusok esetén).

- Ne használjon deformálódott vagy sérült akkumulátort.

- Tartsa tisztán a fém csatlakozófelületeket.

• Ha folyik az akkumulátor elektrolitfolyadéka:
  – Keresse fel a területileg illetékes Sony márkaszervizt.
  – Mossa le az esetlegesen a börére került folyadékot.
  – Ha a folyadék a szemébe kerül, bő vízzel alaposan öblítse ki, és forduljon orvoshoz.

Ha a videokamerát hosszabb ideig nem használja

• Azért, hogy a videokamera sokáig kifogástalan állapotban maradjon, javasoljuk, hogy havonta egyszer kapcsolja be, és vegyen fel és játsszon le vele valamit.
• Tárolás előtt teljesen merítse le az akkumulátort.

A videokamera/akkumulátor hőmérsékletével kapcsolatos megjegyzés

- Ha a videokamera vagy az akkumulátor túlmelegszik vagy túlságosan lehül, akkor előfordulhat, hogy bekapcsol a videokamera védelmi funkciója, és nem lehet felvételt készíteni és lejátszani a videokamerával. Ilyenkor figyelmeztető jelzés jelenik meg az LCD kijelzőn.

Az USB-kábelen keresztül való töltéssel kapcsolatos megjegyzések

• Nem minden számítógép alkalmas töltésre.
• Ha a videokamerát olyan laptophoz csatlakoztatja, amely nem csatlakozik fali csatlakozóaljzathoz, a laptop akkumulátora a videokamera akkumulátorát fogja használni, amíg az utóbbi le nem merül. Ügyeljen arra, hogy hagyja a videokamerát saját erőforrást használó számítógéphez csatlakoztatva.

- A gyártó nem garantálja, hogy az akkumulátor házilag összeállított vagy átalakított számítógépen, vagy USB-hubon keresztüli töltését. Előfordulhat, hogy a számítógépes csatlakozáshoz használt USB-eszköz miatt a videokamera nem működik megfelelően.

Amikor a videokamera számítógéphez vagy valamilyen kiegészítő eszközhöz csatlakozik

• Ne próbálja a videokamera felvételi adattárolóját számítógép segítségével formázni. Ellenkező esetben előfordulhat, hogy a videokamera nem fog megfelelően működni.
• Amikor a videokamerát átjátszókábellel egy másik készülékhez csatlakoztatja, győződjön meg arról, hogy a csatlakozódugót a megfelelő módon csatlakoztatja. A csatlakozódugó aljzatba erőltetése az aljzat károsodásához és a videokamera meghibásodásához vezethet.
• Ha a videokamera USB-kapcsolaton keresztül csatlakozik más eszközökhöz, és a videokamera be van kapcsolva, ne csukja be az LCD-panelt. Így ugyanis elveszhetnek a rögzített képadatok.

Kiegészítő eszközökkel kapcsolatos megjegyzések

• Javasoljuk, hogy eredeti Sony kiegészítőket használjon.
• Előfordulhat, hogy egyes országokban/ térségekben nincsenek forgalomban eredeti Sony kiegészítők.

Tudnivalók az LCD kijelző kezelésével kapcsolatban

- Ha az LCD kijelzőre ujjnyom, kézkrém stb. kerül, az LCD kijelző bevonata könnyen leválhat. A lehető leghamarabb távolítsa el ezeket a szennyeződéseket.

• Az LCD kijelzőt pl. papír zsebkendővel erősen törölgetve megkarcolódhat az LCD kijelző bevonata.
• Ha az LCD kijelzőre ujjnyomok vagy por kerül, óvatosan távolítsa el a szennyeződést, majd tisztítsa meg a kijelzőt egy puha ruhával.

LCD kijelző

• Az LCD kijelzőre semmiképpen se gyakoroljon erős nyomást, így ugyanis színei egyenetlenné válhatnak, vagy más károsodás érheti.
• Ha a videokamerát hidegben használja, „képvisszamaradás” jelenhet meg az LCD kijelzőn. A jelenség nem utal meghibásodásra.
• A videokamera működése közben felmelegedhet az LCD kijelző hátulja. A jelenség nem utal meghibásodásra.

A készülékház és a kivetítő optikájának tisztítása (kivetítővel rendelkező típusok esetén)

• Finoman tisztítsa meg a készülékházat és az optikát puha ruhával, például por- vagy szemüvegtörlésre való kendővel.
• Ha a készülékház és a kivetítő optikája nagyon szennyezett, vízzel enyhén benedvesített, puha ruhával tisztítsa meg a videokamera készülékházát és az optikát, majd száraz, puha ruhával törölje át őket.
• A készülékház deformálódásának, a felület károsodásának és az optika karcolódásának megelőzése érdekében kerülje az alábbiakat:
• vegyi anyagok, például hígító, benzin, alkohol, vegyszerrel átitatott ruha, rovarriasztó, rovarirtó és naptej használata;
• a videokamera kezelése, ha keze a fent említett anyagokkal szennyezett;
• a videokamera hosszú ideig tartó érintkezése gumival vagy műanyaggal.

Az objektív gondozása és tárolása

• A következő esetekben puha ruhával törölje tisztára az objektív felületét:
  – ha az objektív felületén ujjlenyomatok vannak; – nagyon meleg vagy nagy páratartalmú helyen; – ha az objektívet sós vízpárát tartalmazó levegő éri (például tengerparton).
• Az objektívet jól szellőző, kevés szennyeződésnek és pornak kitett helyen tárolja.
• A penészesedés megelőzésére rendszeresen tisztítsa meg és a fent leírt módon tárolja az objektívet.

A beépített újratölthető akkumulátor töltése

A videokamerában egy beépített újratölthető akkumulátor található, hogy még akkor is meg tudja őrizni a dátumra, időre és egyéb beállításokra vonatkozó információkat, ha csukva van az LCD kijelző. A beépített újratölthető akkumulátor mindig töltődik, amikor a videokamera a hálózati tápegységgel a fali csatlakozóaljzathoz csatlakozik (hálózati tápegységgel rendelkező típusok esetén), illetve amikor az akkumulátor rajta van a videokamerán. Az újratölthető akkumulátor körülbelül 3 hónap alatt merül le teljesen, ha időközben egyáltalán nem használja a videokamerát. A videokamera használatba vétele előtt töltse fel a beépített újratölthető akkumulátort.

Ha a beépített újratölthető akkumulátor nincs is feltöltve, a dátumrögzítéstől eltekintve a videokamera rendeltetésszerűen működik.

A beépített újratölthető elem töltésének módja

A hálózati tápegységgel csatlakoztassa a videokamerát a fali csatlakozóaljzathoz (hálózati tápegységgel rendelkező típusok esetén), vagy helyezze a videokamerába a teljesen feltöltött akkumulátort, és hagyja becsukva az LCD kijelzőt 24 óránál hosszabb ideig.

A videokamera ártalmatlanítására és tulajdonjogának átruházására vonatkozó megjegyzések (belső memóriával rendelkező típusok esetén)

Még az összes videó és állókép törlése és a [Formáz] (35. o.) művelet végrehajtása esetén is előfordulhat, hogy nem törlődik minden adat a belső memóriából. Az adatok visszaállításának megakadályozása érdekében válassza a [MENU] → [Beállítás] → [Adathordozó beállít.] → [Formáz] → [Ürít] lehetőséget.

Rendszer

Jelformátum:

NTSC-színrendszer, EIA szabványok (HDR-CX220/CX230/CX280/CX290/PJ230)

PAL-színrendszer, CCIR szabványok (HDR-

CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E)

HD TV

Videorögzítési formátum:

AVCHD (2.0-s AVCHD-formátummal kompatibilis):

Videó: MPEG-4 AVC/H.264

Audio: 2 csatornás Dolby Digital Dolby

Digital Stereo Creator ^*1

MPEG-2 PS:

Videó: MPEG-2 (Videó)

Audio: 2 csatornás Dolby Digital Dolby

Digital Stereo Creator ^*1

MP4:

Videó: MPEG-4 AVC/H.264

Audio: 2 csatornás MPEG-4 AAC-LC

*1 Készült a Dolby Laboratories licence alapján.

Fényképfájl formátuma:

DCF Ver.2.0 kompatibilis

Exif Ver.2.3 kompatibilis

MPF Baseline kompatibilis

Felvételi adathordozó (videó/fénykép):

Belső memória

HDR-CX230/CX230E/CX290/CX290E/

PJ230/PJ230E: 8 GB

„Memory Stick PRO Duo“

SD-kártya („Class 4” vagy magasabb sebességosztály)

A felhasználó rendelkezésére álló kapacitás

HDR-CX230/CX230E/CX290/CX290E:

Körülbelül 7,75 GB*6

HDR-PJ230/PJ230E: Körülbelül 7,75 GB*²

*6 1 GB 1 milliárd bájtot jelent, amelynek egy része a rendszer kezelésére és/vagy az alkalmazások számára van fenntartva.

*2 1 GB 1 milliárd bájtot jelent, amelynek egy része a rendszer kezelésére és/vagy az alkalmazások számára van fenntartva. Kizárólag az előre telepített bemutatóvideó törölhető.

Képalkotó eszköz:

3,1 mm-es (1/5,8 típusú) CMOS-érzékelő

Pixelek rögzítése (fénykép, 16:9):

Max. 8,9 mega (3 984 × 2 240) pixel*3

Bruttó: Körülbelül 2 390 000 pixel

Effektív (videó, 16:9)*4:

Körülbelül 2 150 000 pixel (HDR-CX220/

CX220E/CX230/CX230E/PJ220E/PJ230/PJ230E)

Körülbelül 2 290 000 pixel (HDR-CX280/

CX280E/CX290/CX290E)

Effektív (fénykép, 16:9):

Körülbelül 2 290 000 pixel

Effektív (fénykép, 4:3):

Körülbelül 1 710 000 pixel

Objektív:

Carl Zeiss Vario-Tessar objektív

HDR-CX220/CX220E/CX230/CX230E/

PJ220E/PJ230/PJ230E:

27× (optikai)*5, 32× (bővített, videofelvétel

közben)*4, 320× (digitális)

HDR-CX280/CX280E/CX290/CX290E:

27× (optikai)*4, 50× (bővített, videofelvétel

közben)*5, 320× (digitális)

F1,9 \~ F4,0

Fókusztávolság:

f = 2,1mm 57,0mm

35 mm-es fényképezőgépre átszámítva

Videókhoz ^*4 :

29,8 mm \~ 953,6 mm (16:9) (HDR-CX220/

CX220E/CX230/CX230E/PJ220E/PJ230/PJ230E)

29,8 mm \~ 804 mm (16:9) (HDR-CX280/

CX280E/CX290/CX290E)

Fényképekhez: 29,8 mm \~ 804 mm (16:9)

Színhőmérséklet: [Auto], [Egy gombnyomás], [Beltéri], [Kültéri]

Minimális megvilágítás:

6 lx (lux) (alapértelmezett beállítás szerint, a zársebesség 1/30 másodperc (HDR-CX220/CX230/CX280/CX290/PJ230) vagy

1/25 másodperc (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E))

3 lx (lux) (a [Low Lux] lehetőség beállítása [Be], a zársebesség 1/30 másodperc (HDR-CX220/CX230/CX280/CX290/PJ230) vagy

1/25 másodperc (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E))

*3 Az állóképek jelzett méretnek megfelelő felbontását a Sony egyedülálló BIONZ képfeldolgozó rendszere biztosítja.

*4 [SteadyShot] beállítása [Szokásos] vagy [Ki].

*5 [SteadyShot] beállítása [Erős].

Bemeneti/kimeneti csatlakozók

HDMI OUT-aljzat: HDMI-mikrocsatlakozó

USB-aljzat: A típusú (beépített USB)

Multi-/micro-USB csatlakozó*

* Mikro USB-csatlakozóval ellátott készülékekkel használható.

- Az USB-csatlakozás csak kimenetként használható (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E).

LCD kijelző

Kép: 6,7 cm (2,7 típus, 16:9-es képarány)

Teljes pixelszám:

230 400 (960 × 240)

Kivetítő (HDR-PJ220E/PJ230/PJ230E)

Kivetítés típusa: DLP

Fényforrás: LED (R/G/B)

Fókusz: Kézi

Vetítési távolság: 0,5 m vagy több

Kontrasztarány: 1500:1

Felbontás (kimeneti): nHD (640 × 360)

Folyamatos kivetítési idő (a mellékelt akkumulátor használata esetén): Körülbelül 50 perc.

Általános jellemzők

Áramellátási követelmények: 6,8 V/7,2 V egyenáram (akkumulátor) 8,4 V egyenáram (hálózati tápegység (HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E))

USB-töltés: 5 V egyenfeszültség, 500 mA/1,5 A

Átlagos energia-felvétel: HDR-CX220/CX220E/CX230/CX230E HD: 2,1 W MP4: 1,9 W STD: 2,0 W HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E HD: 2,2 W MP4: 2,0 W STD: 2,1 W

Üzemi hömérséklet: 0 °C–40 °C

Tárolási hőmérséklet: -20^ - + 60^

Méretek (kb.): HDR-CX220/CX220E/CX230/CX230E/ CX280/CX280E/CX290/CX290E: 52,5 mm × 57 mm × 117 mm (sz/ma/mé) a kiálló részekkel együtt 52,5 mm × 57 mm × 125 mm (sz/ma/mé) a kiálló részekkel és a mellékelt újratölthető akkumulátorral együtt HDR-PJ220E/PJ230/PJ230E: 58 mm × 57 mm × 117 mm (sz/ma/mé) a kiálló részekkel együtt

58 mm × 57 mm × 125 mm (sz/ma/mé) a kiálló részekkel és a mellékelt újratölthető akkumulátorral együtt

Tömeg (kb.):

HDR-CX220/CX220E/CX230/CX230E:

178 g (csak a készülék)

222 g (a mellékelt újratölthető akkumulátorral együtt)

HDR-CX280/CX280E/CX290/CX290E:

180 g (csak a készülék)

224 g (a mellékelt újratölthető akkumulátorral együtt)

HDR-PJ220E/PJ230/PJ230E:

210 g (csak a készülék)

254 g (a mellékelt újratölthető akkumulátorral együtt)

Hálózati tápegység AC-L200C/AC-L200D (HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E)

Áramellátási követelmények: AC 100 V – 240 V 50 Hz/60 Hz

Áramfogyasztás: 0,35 A – 0,18 A

Energia-felvétel: 18 W

Kimeneti feszültség: 8,4 V egyenáram

Kimenő áram: 1,7 A

Üzemi hömérséklet: 0 °C - 40 °C

Tárolási hömérséklet: -20^ - +60^

Méretek (kb.): 48 mm × 29 mm × 81 mm (sz/ma/mé), a kiálló részek nélkül

Tömeg (kb.): 150 g, a tápkábel nélkül

Típusú újratölthető akkumulátor NP-FV30

Maximális kimeneti feszültség: 8,4 V egyenáram Kimeneti feszültség: 7,2 V egyenáram

Maximális töltőfeszültség: 8,4 V egyenáram

Maximális töltőáram: 2,12 A

Kapacitás

Általános: 3,6 Wh (500 mAh)

Minimális: 3,6 Wh (500 mAh)

Típus: Lítiumion

A videokamera és a tartozékok formája és műszaki adatai előzetes bejelentés nélkül változtathatók.

A mellékelt akkumulátorral elérhető üzemidő hossza (percben)

A táblázatok a rendelkezésre álló hozzávetőleges időt mutatják teljesen feltöltött akkumulátor használata esetén.

HDR-CX220/CX220E/CX230/CX230E

Felvételi adathordozó	HDR-CX230/CX230E		HDR-CX220/CX220E
	Belső memória	Memóriakártya
Felvételi idő folyamatos felvétel esetén	95	95
Jellemző felvételi idő	45	45
Lejátszási idő	145	145

HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

Felvételi adathordozó	HDR-CX290/CX290E/PJ230/PJ230E		HDR-CX280/CX280E/PJ220E
	Belső memória	Memóriakártya
Felvételi idő folyamatos felvétel esetén	90	90
Jellemző felvételi idő	45	45
Lejátszási idő	135	135

• A felvételi idők mérése nagy felbontású (HD) képminőségű videók rögzítése és a videokamera [FELVÉTEL ü.mód] [Normál HQ] beállítása mellett történt.
• A jellemző felvételi idő a jellegzetes használat esetén, például a felvétel ismételt elindítása és leállítása, a video- vagy fényképfelvételi mód ki- és bekapcsolása, illetve zoomolás esetén rendelkezésre álló időt jelenti.
• Sony memóriakártya használata esetén.

• Az idő mérése 25 °C környezeti hőmérsékleten történt. 10 °C–30 °C hőmérséklet javasolt.

• A videokamera használati körülményeinek függvényében, például alacsony hőmérsékleten való használat esetén, lerövidülhet a felvételi és a lejátszási idő.

• A videók maximális felvételi ideje és a rögzíthető képek száma a kijelzőn látható (48. o.)
• A felvételi idő a felvétel és a téma körülményeitől, valamint a [ FELVÉTEL ü.mód] beállításától függően változhat.

Védjegyek

• A „Handycam” és a HANDYCAM embléma a Sony Corporation bejegyzett védjegye.
• Az „AVCHD”, az „AVCHD Progressive“, az „AVCHD” és az „AVCHD Progressive“ embléma a Panasonic Corporation és a Sony Corporation védjegye.
• A „Memory Stick“, a „Memory Stick“, a „Memory Stick Duo“, a „MEMORY STICK DUO“, a „Memory Stick PRO Duo“, a „MEMORY STICK PRO Duo“, a „Memory Stick PRO-HG Duo“, a „MEMORY STICK PRO-HG Duo“, a „Memory Stick XC-HG Duo“, a „MEMORY STICK XC-HG Duo“, a „MagicGate“, a „MAGICGATE“, a „MagicGate Memory Stick“ és a „MagicGate Memory Stick Duo“ a Sony Corporation védjegye vagy bejegyzett védjegye.
• A „InfoLITHIUM“ a Sony Corporation védjegye.
• Az „x.v.Color” és az „x.v.Colour” a Sony Corporation védjegye.
• A „BIONZ“ a Sony Corporation védjegye.
• A „BRAVIA“ a Sony Corporation védjegye.
• A Blu-ray Disc ^TM és a Blu-ray ^TM a Blu-ray Disc Association védjegye.
• A Dolby és a double-D szimbólum a Dolby Laboratories védjegye.
• A HDMI, a HDMI High-Definition Multimedia Interface márkanév és a HDMI embléma a HDMI Licensing LLC védjegye, vagy az Amerikai Egyesült Államokban és más országokban bejegyzett védjegye.
• A Microsoft, a Windows, a Windows Vista és a DirectX a Microsoft Corporation védjegye vagy az Amerikai Egyesült Államokban és/vagy más országokban bejegyzett védjegye.
• A Mac és a Mac OS az Apple Inc. Amerikai Egyesült Államokban és más országokban bejegyzett védjegye.
• Az Intel, az Intel Core és a Pentium az Intel Corporation vagy leányvállalatainak védjegye vagy az Amerikai Egyesült Államokban és más országokban bejegyzett védjegye.
• A „-” embléma és a „PlayStation“ a Sony Computer Entertainment Inc. bejegyzett védjegye.
• Az SDXC embléma az SD-3C, LLC védjegye.

• A MultiMediaCard a MultiMediaCard Association védjegye.

• A Facebook és az „f” embléma a Facebook, Inc. védjegye vagy bejegyzett védjegye.

• A YouTube és a YouTube embléma a Google Inc. védjegye vagy bejegyzett védjegye.

Minden más említett terméknév tulajdonosának védjegye vagy bejegyzett védjegye lehet. Sem a ^TM , sem az jel nem szerepel mindenütt ebben a kézikönyvben.

Works with PlayStation®3

Töltse le a PlayStation 3 alkalmazást a PlayStation Store webhelyröl (ahol elérhető), és tegyen szert még több élményre PlayStation 3 készülékével.

A PlayStation 3 alkalmazás használatához PlayStation Network fiókra és az alkalmazás letöltésére van szükség.

Olyan területeken áll rendelkezésre, ahol elérhető a PlayStation Store webhelye.

A kijelzön látható jelzések

A beállítások módosítása során a következő jelzések jelennek meg.

Alsó terület

Bal oldal

Jelzés	Jelentés
MENU	MENU gomb (33)
	Önkioldóval készített felvétel (34)
4:3
	Szél. képar. ü.m. (34)
	Üsztatás (34)
OFF	[Arcfelismerés] értéke: [Ki] (34)
	[Mosoly exponálás] értéke: [Ki] (34)
	Kézi fókuszbeállítás (34)
	Jelenet választás (34)
	Fehéregyensúly (34)
	SteadyShot kikapcsolva (34)
	Közelkép (34)
	Cél (36)
	Intelligens automatikus (arcfelismerés/ jelenetfelismerés/ videokamera rázkódásának észlelése) (20)

Középső terület

Jelzés	Jelentés
	Diavetítés beáll.
	Figyelmeztetés (39)
	Lejátszási mód (21)

Jobb oldal

Jelzés	Jelentés
HDE 60i HQMP4720	Felvételi képminőség (HD/MP4/STD), képkockaszám (60p/50p/60i/50i), felvételi mód (PS/FX/FH/HQ/LP) és videoméret (34)
60perc	Akkumulátor töltöttségi szintje
	Felvételhez/lejátszáshoz/szerkesztéshez használt adathordozó (16)
0:00:00	Számláló (óra:perc: másodperc)
00perc	Hátralévő felvételi idő becsült értéke
9999 16:98,9 M	A még rögzíthető fényképek hozzávetőleges száma és a fényképek mérete (34)
101	Lejátszási mappa
100/112	Az éppen lejátszott videó vagy fénykép száma/az összes rögzített videó vagy fénykép darabszáma
	Csatlakozás külső adathordozóhoz (30)

Alsó terület

Jelzés	Jelentés
	[Mikrofon erősség] alacsony (34)
	[Szélzaj csökkentése] (34)
	Beépített zoom mikr. (34)
	Low Lux (34)
	Expozíció (34)
	Intelligens automatikus (20)
101-0005	Adatfájl neve
	Véd (35)

• Az itt feltüntetett jelzések és elhelyezkedésük leírása csak hozzávetőleges, ezért eltérhet a kijelzőn ténylegesen láthatótól.
• A videokamera típusától függően előfordulhat, hogy egyes jelzések nem jelennek meg.

Tárgymutató

A

A készülék részeinek és kezelőszerveinek ismertetése ....11

A kézikönyv használata ......7

A többfunkciós választógomb használata ....5

Adathordozó kivál......16

Adatkód 16

Akkumulátor....13

Akkumulátor feltöltése ......13

Akkumulátor töltése számítógéppel....14

AVCHD-lemez....5

Az akkumulátor csatlakoztatása és eltávolítása....13

Az akkumulátor feltöltése a mellékelt hálózati tápegységgel ....14

A

Állvány....12

B

Beállítás....16

Beállítás az első használat elött....16

Beépített USB kábel....14

D

Dátum/Idő......16

E

Elemek megjelenítése az LCD kijelzőn....19

Esemény nézet ......21

Extended Zoom 20

F

Felvétel 19

Felvételi adathordozó......16

Felvételi és lejátszási idő ......46

Figyelmeztető jelzések......39

G

Gondozás......40

H

„Handycam” felhasználói útmutató ....5

Hangjelzés....16

HDMI-kábel....23

Hibaelhárítás......37

|

Inicializálás......37

Intelligens automatikus......20

J

Javítás 37

Jellemzök 44

K

Kettős felvétel....19

Képek mentése külső adathordozóra....31

Kijelzőn látható jelzések .....48

Kivetítő....24

Külső adathordozó ....31

L

LCD kijelző....19

Lejátszás....21

Lemezek készítése....30

M

Mac....26

Marokszíj....12

Megjegyzések a videokamera kezelésére vonatkozóan ....40

Mellékelt tartozékok....5

„Memory Stick PRO Duo” (Mark2)....17

„Memory Stick PRO-HG Duo”....17

„Memory Stick XC-HG Duo”...17

Memóriakártya ......17

Menük....33

Menüpontok listája....34

N

Nyelv....4

Ö

Öndiagnózis képernyője......39

P

PlayMemories Home...... 6, 26, 27

PlayMemories Home Help Guide....6, 29

PlayMemories Home szoftver indítása....29

S

SD-kártya....17

Számítógép 27

Szélzaj....34

T

Telepítés 27

Televízió......23

Teljes feltöltés....15

U

USB....14

USB-átalakítókábel....31

USB-csatlakozást támogató kábel....5

W

Windows....27

Z

Zoom....20

A menülistákat a 34 - 36. oldalon találja.
