MODE D'EMPLOI TDP 370 E TROTEC
Remarques concernant la notice 2
Sécurité 2
Informations sur I'appareil 6
Transport et stockage 7
Montage et installation 7
Utilisation. 9
Défauts et pannes 10
Entretien. 11
Annexe technique. 12
Élimination des déchets 16
Déclaration de conformité 17
Remarques concernant la notice
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Avertissement
Les consignes arrivagnées de ce symbole vous indiquent l'existence d'un risque de chute.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole vous indique qu'il est nécessaire d'observer la notice d'instructions.
Voussupporteztelechargerladniere versionde la notice d'instructionsetla déclarationdeconformitéUE surle lien suivant:
TDP 370 E
https://hub.trotec.com/?id=44444
TDP 750 E
Veuillez dire attentivement le present manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate de l'endet d'installation ou de l'appareil même!
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
Consignes generales de sécurité
- N'utilisez pas l'appareil dans des locaux représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
- Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
- Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.
- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
Avertissements de sécurité généraux - Sécurité électrique
- L'appareil doit être alimenté par l'intérémédiare d'un disjoncteur différentiel (RCD) à courant de défaut assigné de 30 mA maximum.
- Protégéz tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont détiériorés!
- La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art. - Éteignez l'appareil et tirez le cable électrique de la prise lorsqu'el'appareil n'est pas utilisé.
- N'utilisez jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable de raccordement secteur.
Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'eviter tous risques.
Les cables électriques défectueux représentent un danger sérieux pour la santé.
-
Si le cordon de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
-
En cas de risque d'inondation, il est nécessaire de placer les connections dans une zone sécurisée à l'abri de l'eau. Il existe un risque d'électrocution!
- Veillez à la concordance entre la tension d'alimentation et les indications de la plaque signalétique.
- Faites executer tous les travaux d'installation électrique par un spécialiste en conformité avec les consignes nationales et les exigences spécifiques à l'appareil.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Debranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Protégez la ligne de raccordement au secteur de la chaleur, de l'huile et des arêtes tranchantes. Veillez à ce que la ligne de raccordement au secteur ne soit ni coincée, ni piée, ni soumise à d'autres contraintes mécaniques.
- Utilisez uniquement des rallonges électriques conçues pour la puissance de l'appareil, étanches et destinées à l'usage à l'air libre. Déroulez toujours entièrement un touret de cable avant l'utilisation. Vérifiez l'intégrité du cable. L'utilisation de rallonges non homologuees pour l'usage à l'extérieur peut entraîner des blessures par électrocution.
- Débranche le cordon secteur avant tous les travaux sur l'appareil, en cas de fuite du système d'eau, pendant les pauses de travail et lorsque l'appareil n'est pas utilisé.
Consignes générales de sécurité - Sécurité des personnes
- N'utilise jamais l'appareil lorsque des personnes ou des animaux se trouvent dans l'eau ou dans le fluide pompé ou peuvent y acceder. Il existe un risque d'électrocution!
- Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
Consignes de sécurité spécifiques aux pompes pour puits profonds
- Ne faites fonctionner l'appareil qu'en position verticale.
- Veuillez notes que des agents lubrifiants sont mis en œuvre dans l'appareil et qu'ils sont susceptibles de provoquer des dommages ou de la salissure, par exemple en cas de fuite. N'utilise pas l'appareil pour de l'eau potable ou les étangs de jardin dans lesquels se trouvent des poissons ou des plantes de valeur.
- Ne portez pas et ne fixez pas l'appareil par son cordon d'alimentation ou son flexible.
- Ne placezeldom objet sur I'appareil,meme pour l'alourdir. L'appareil s'enforce vers le sol par son propre poids.
- Àprous l'installation, il est nécessaire de maintainir la prise de l'appareil libre d'accès lorsque ce dernier est utilisé.
- Ne faites jamais fonctionner l'appareil à sec ! L'appareil doit être entièrement immergé dans le liquide à pomper avant d'être mis en service.
- Portez des chaussures solides et fermées comme protection contre les électrocutions.
- Faites contrôler un nouvel apparéil par un spécialiste avant de l'utiliser :
-La mise a terre, le neutre et le disjoncteur differentiel doit correspondre aux reglementations nationales et fonctionner parfaitement,
-
Les connections électriques doivent être protégées contre l'humidité.
-
Protégez l'appareil contre le gel.
Utilisation conforme
La TDP 370 E ou TDP 750 E est destinée exclusivement au pompage d'earles claires à partir de grandes profondeurs aux fins d'utilisation comme eau non potable pour la maison et le jardin.
L'appareil peut être mis en œuvre dans les buts suivants :
- tirage de l'eau des fontaines et des puits
- tirage de l'eau à partir de citernes à eau de pluie
L'eau pompée doit partager les qualités décrites dans les caractéristiques techniques.
L'appareil est entierement submersible (encapsule de manière etanche) et peut etre plonged dans le fluide pompe jusqu'a 20 m de profondeur.
Utilisation non conforme
- L'appareil n'est pas concu pour un fonctionnement continu (par ex. comme pompe de recirculation des étangs).
- Il est interdirit d'utiliser l'appareil dans les piscines couvertes ou de plein air.
- L'appareil n'est pas conscience pour une sécurisation continue et automatique du trop-plein (par exemple pour les puits ou la régulation des eaux souterraines). À cet égard, utilisez une installation stationnaire de releverage des eaux usées pour le drainage des batiments et des terrains.
- L'appareil n'est pas conscience pour augmenter la pression des reseaux de conduites d'eau existants.
L'appareil n'est pas concu pour le pompage d'eau potable. -
L'appareil n'est pas concu pour pomper les fluides agressifs, corrosifs, inflammables ou explosifs, tels que :
-
I'eau salée
- I'eau contenant du sable
- les aliments
- les détergents
- les carburants (par ex. essence, gazole)
- les huiles
- les graisses
- le pétrôle
- les diluants à base de nitrate
- les eaux usées des toilettes et des urinois
L'appareil ne doit pas etre utilise en cas de gel.
- Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant leprésent appareil doit :
- être consciente des risques associés aux apparciels électriques en environnement humide.
- avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.
Signaux de sécurité et étiquettes sur l'appareil
Remarque
Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :
Cette étiquette attire votre attention sur les consignes de sécurité suivantes :
- Ne faites jamais fonctionner la pompe à sec! La pompe doit être entierement immergée dans le liquide à pomper avant d'être mise en service.
- Lisez soigneusement la notice d'instructions avant demettre la pompe en service et de I'utiliser.
Cette étiquette attire votre attention sur les consignes de sécurité suivantes :
- L'appareil n'est pas concu pour Pomper de l'eau avec une quantite élevée du sable!
Aucune utilisation en cas de gel
Ce symbole vous indique que l'appareil doit etre protégé du gel.
Maintenir hors de portée des enfants - ceci n'est pas un jouet
Ce symbole vous indique que l'appareil n'est pas un jouet et qu'il est inadapté à toute utilisation par des enfants.
Ne pas débrancher la prise secteur par le cordon
Ce symbole vous indique qu'il ne faut pas débrancher la prise en tirant sur le cable.
Aucune personne presente dans I'eau
Ce symbole vous indique qu'il est interd it d'utiliser l'appareil lorsque des personnes ou des animaux se trouvent dans I'eau.
Pas pour le pompage de I'eau potable
Ce symbole vous indique que l'appareil n'est pas adaptable au pompage de l'eau potable.
L'appareil peut démarrer sans avertissement
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
L'appareil peut démarrer sans avertissement
Ce symbole vous indique que l'appareil, lorsqu'il est en service, peut démarrer sans averissement.
Signal d'avertissement général
Ce symbole rappelle la nécessite d'avoir conscience des risques liés aux travaux effectuels avec l'appareil.
Ne pas utiliser de prise ni de cable électrique endommages
Ce symbole vous indique qu'il est interdit d'utiliser l'appareil si le cordon secteur est endommagé.
Débranche la prise secteur
Ce symbole vous indique que la prise secteur doit etre débranchée lorsque I'appareil n'est pas en service.
L'appareil peut démarrer sans averissement
Ce symbole vous indique qu'il est nécessaire d'observer la notice d'instructions.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.
Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Comportement en cas d'urgence
- Eteignez l'appareil.
- En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil. Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Ne rebranchez jamais un apparéil endommagé.
L'appareil dispose d'un disjoncteur thermique qui s'enclenché lors d'une surchauffe de l'appareil et arrêté ce dernier.
Éteignez l'appareil et laisses le refroidir. Recherche la cause de la surchauffe. Si le problème persististe, veillez vous adresser au service après-vente.
Informations sur l'appareil
Description de l'appareil
La TDP 370 E ou TDP 750 E est particulièrement adaptée au pompage d'eaux claires à partir de grandes profondeurs, par exemple dans les fontaines ou les puits.
L'appareil est en mesure de pomper par heures jusqu'à 5100 l à partir d'une profondeur de 20 metres. La hauteur de refoulement va jusqu'à 40 metres (TDP 370 E) ou 50 metres (TDP 750 E).
La température de l'eau ne doit pas dépasser 35^
Info
Les illustrations de cette notice d'instructions se referent à titre d'exemple au modele TDP 370 E. Sauf mention contraire, les manipulations et les commentaires s'appliquent aussi à la TDP 750 E.

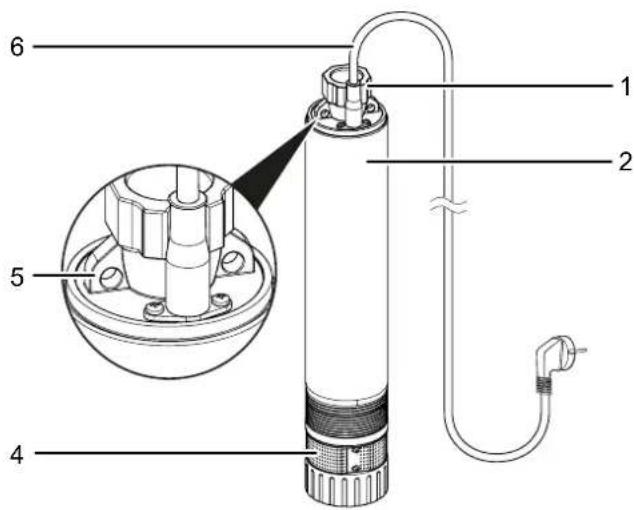

Representatior de I'appareil
| N° Désignation |
| 1 Raccord de la conduite de refoulement avec filetage intérieur de 1 ¼" |
| 2 Moteur de pompé |
| 3 Pied d'espacement |
| 4 Filtré à saletés |
| 5 Cïllets de suspension |
| 6 Câble secteur |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entrepose de l'appareil.
Transport
Veuillez observer les consignes suivantes avant chaque transport :
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
- Ne portez pas l'appareil avec son cordon secteur ou son flexible.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- début, dans un endroit protégé de la poussière et de l'exposition directe au soleil
- Le cas échéant, protégé de la poussière par une housse
- Verifiez la presence eventuelle d'eau résiduelle dans l'appareil et videz-la le cas échéant afin de prévenir la formation de rouille.
- Placez le capuchon sur le raccord de la conduite de refoulement afin de protégger l'appareil contre la poussière et les salissures.
Si vous n'utilise pas l'appareil pendant une longue période, il est nécessaire de le nettoyer minutieusement après la dernière utilisation et avant chaque nouvelle remise en service. Les dépôts et les résidus peuvent cause des dysfonctionnements.
Pour la remise en service, procédez comme il est indiqué au chapitre « Mise en service »
Montage et installation
Composition de la fourniture
- 1 pompe pour puits profonds
- 1 pied d'espacement
- 2 vis de montage (pied d'espacement)
- 1 notice
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entiement l'emballage de I'appareil.
- Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le deroulant.
Mise en service
Montage du pied d'espacement
Le pied d'espacement (3) doit être fixée à l'appareil avant la première mise en service. Pour ce faire, précédez de la manière suivante :

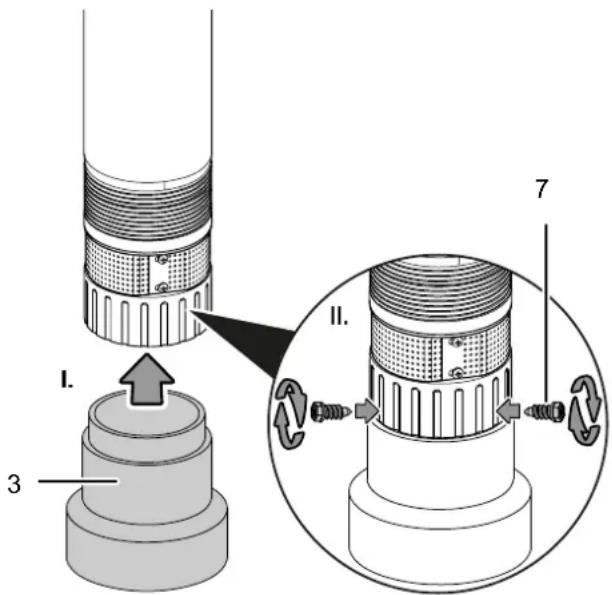

- Placez le pied d'espacement (3) dans la partie inférieure de l'appareil.
- Montez le pied d'espacement (3) sur la partie inférieure de l'appareil au moyen des vis fournies (7).
Raccordement à un flexible ou à la tuyauterie
Il est possible d'utiliser l'appareil avec un flexible ou une tuyauterie. L'appareil est livré d'usine avec un filtage interieur de 1 14 .
Observe les indications suivantes relatives à l'évacuation d'eau :
- Il n'est pas possible de déplacer l'appareil de manière flexible s'il est utilisé avec une tuyauterie fixe.
- Notez que le débit de la pompe diminue lorsque la hauteur de la conduite de refoulement augmente.
Remarque
Si vous souhaitez raccorder un tuyau flexible comme conduite de refoulement, n'utilise enaucun cas un tuyau d'aspiration ni un tuyau non résistant à la pression. Mettez en œuvre exclusivement des tuyaux résistants à la pression.
Raccordement de la conduite de refoulement
Avertissement
Veillez à ce que tous les éléments de la conduite de refoulement soient installés dans les règles de l'art. Un montage incorrect ou l'utilisation de pieces inadaptées peuvent entraîner un risque de blessures du fait que le liquide à Pomper soit sous pression.

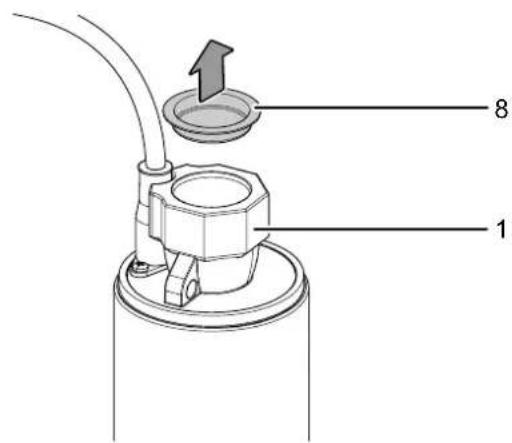

- Enlevez le capuchon (8) du raccord de la conduite de refoulement (1).
Remarque
Conservez le capuchon (8) du raccord de la conduite de refoulement et remettez-le en place si vous entreprises la pompe afin d'en protégger l'intérieur contre la poussière et les salissures.

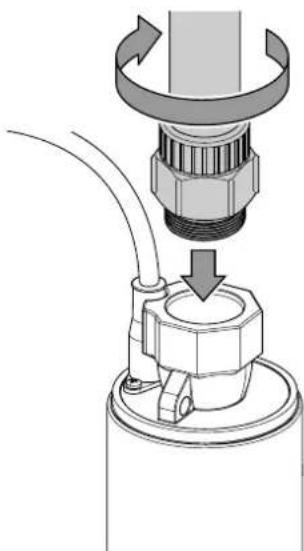

- Raccordez la conduite de refoulement au raccord (1) au moyen d'un adaptateur ajustat (filetage interieur de 114 ). Ce faisant, utilisez une bande d'etanchete (bande
au télépar exemple) sur le raccord filte de la conduite de refoulement afin de garantir I'etanchete du branchement.
Mise en place de l'appareil
Observe les indications suivantes pour la mise en place ou avant la mise en marche de l'appareil :
- Le puits ou le trou de forage doit être vertical, les parois ne devant présenter ni bord saillant ni proeminence.
- Le puits ou le trou de forage doit partager un cote ou un diamètre de 125 mm au minimum.
- Ne laïsez pas l'appareil fonctionner sans surveillance.
- Verifiez que le flexible ou la tuyauterie est monté(e) de manière conforme.
Assurez-vous que le cordon secteur (6) ne subisse aucune traction et qu'il ait un jeu suffisant.
Assurez-vous que le raccordement au réseau corresponde aux mentions indiquées dans les caractéristiques techniques. - Verifiez l'etat conforme de la prise secteur. La prise secteur doit etre suffisamment securisee.
Assurez-vous que l'humidité ne puisse jamais pénétrer dans la prise ou la fiche électrique. Il existe un risque d'électrocution!
Avertissement relat à la tension électrique
Il existe un risque d'electrocution au moment de l'immersion de l'appareil dans le liquide à pomper. Avant d'immerger l'appareil dans le liquide à pomper, observe les points suivants :
Assurez-vous que la fiche secteur n'est pas branchée.
- Vérifiez l'intégrité de la fiche secteur et du cordon secteur (6). N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la fiche secteur ou du cordon secteur (6).
Avertissement relat à la tension électrique
Électrocution causée par un cordon secteur (6) endommagé.
N'utilissez enaucun cas le cordon secteur (6) pour faire descendre, fixer, positionner ou faire remonter l'appareil. Utilisez a ces fins, exclusivement, un cable ou une corde adapté(e), par exemple en nylon ou en acier.
Avertissement
Il existe un risque de chute dans l'ouverture du puits ou du trou de forage.
Mettez l'appareil en place de telle sorte que l'ouverture du puits ou le trou de forage soit fermé avant, pendant et après le fonctionnement afin d'éviter toute chute de personne ou d'animal.
Remarque
Avec le temps, les eaux peuvent générer des accumulations de dépôts. Afin d'éviter des déteriorations à l'appareil, ne laissez pas descendre ce dernier jusqu'àu fond. Respectez une distance minimum de 50 cm par rapport au fond.

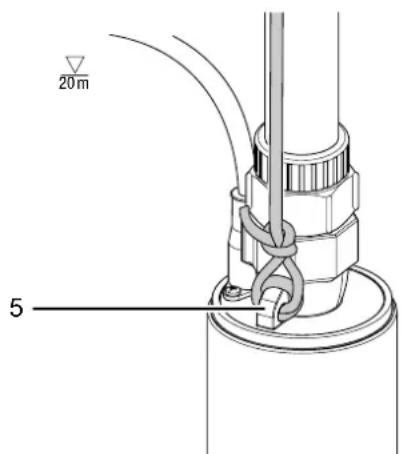

- Fixez une corde en nylon ou un cable en acier, par exemple, à l'oeillet de suspension (5) place sur le haut de l'appareil.
- Faites descendre lentement l'appareil le long de la corde dans le liquide. Ce faisant, observez les points suivants :
L'appareil doit être descendu à la verticale parfaite dans le liquide.
L'appareil doit être complètement immergé dans le liquide. À ce sujet, contrôle également de manière régulière le niveau de l'eau afin d'éviter tout fonctionnement à sec de l'appareil.
Respectez une distance minimum de 50 cm par rapport au fond (voir aussi la représentation schématique au chapitre « Annexe technique »).
- Fixez la corde à un endroit facilement accessible, afin de pouvoirPTRirer I'appareil en cas de besoin.
Installation avec pressostat TDP DS / TDP DSP (option)
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Pour activer et désactiver une pompe pour puits profonds ainsi que pour la surveillance de la pression dans la conduite, l'appareil peut être installé avec le pressostat TDP DS ou TDP DSP.
Voir aussi chapitre Accessoires disponibles.
Recommendation d'application :
- Utilisez le pressostat TDP DS pour l'installation permanente / stationnaire.
- Utilisez le pressostat TDP DSP pour l'installation-temporaire / independante du lieu.
Utilisation
Mettre l'appareil en marche
Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez lemettre en marche.
Avertissement relat à la tension électriche
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
Remarque
Veuillez noter que l'appareil est concu pour un maximum de 40 commutations marche/arrêt à l'heure. Attendez au moins 3 minutes avant chaque remise en marche.
- Branchez la fiche secteur sur une prise secteur suffisamment sécurisée.
- ÀpRES avoir mis la pompe en marche, contrôle régulierrement qu'elle fonctionne correctement. Coupe l'alimentation électrique si vous constazez un comportement inhabituel après le démarrage du moteur (par exemple de fortes vibrations de la pompe ou de la conduite de refoulement, des fluctuations de début, etc.). Si vousdezvezyouéignerdeI'appareil pour une période prolongée, coupez l'alimentation électrique.
Arrêt de l'appareil
Avertissement relat à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Debranche le cordon secteur (6) de la prise secteur en tirant sur la fiche secteur.
Mise hors service
Avertissement relat à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Sortez l'appareil du liquide en le tirant par la corde ou le cable.
- Debranche la conduite de refoulement.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
- Stockez l'appareil conformément aux indications figurant dans le chapitre « Stochage »
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux qui sont commandés dans la notice d'instructions peut entraîner un risque de blessure.
| Accessoire Numéro d'article | |
| TDP DSP (avec prise) 4 610 000 291 | |
| TDP DS (sans prise) 4 610 000 290 |
Défauts et pannes
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
Avertissement relat à la tension électrique
Tout travail nécessitant l'ouverture du boitier est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.
- Éteignez l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
- Verifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Le cas échéant, l'appareil a chauffé et le disjoncteur thermique est activé.
Dans ce cas, attendez env. 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.
- La température de l'eau est supérieure à 35^ et le disjoncteur thermique est activé.
L'appareil fonctionne mais n'aspire pas d'eau :
- Verifiez l'etat du filtré à saletés (4) et eliminez les bouchons eventuels.
- Vérifiez que le niveau de l'eau est suffisant et que l'appareil est bien intégralement immergé. Le cas échéant, plongez l'appareil plus profondement dans l'eau.
- Vérifiez si le diamètre du flexible utilisé n'est pas trop faible.
- Vérifiez l'absence de pli ou de blocage dans le flexible.
Éliminez les plis et les blocages.
L'appareil s'arrête peu après avoir commencé à fonctionner :
- Contrôlez la pureté de l'eau. Si celle-ci est trop sale, l'appareil chauffe et le disjoncteur thermique s'active et l'arrête.
- Verifiez si la température de l'eau est trop élevé. Le cas échéant, l'appareil a chauffé à cause de la température de l'eau et le disjoncteur thermique est activé.
- Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
La débit de pompage diminue ou est trop faible :
- Verifiez l'etat du filtré à saletés (4) et éliminez les bouchons évventuels.
- Verifiez le diamètre du tuyau et la hauteur de refoulement. Une hauteur de refoulement trop élevé et/ou un diamètre de tuyau trop faible peuvent provoquer une diminution des performances.
- Verifiez l'absence de pli ou de blocage dans le flexible. Éliminez les plis et les blocages.
Remarque
Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.
Meme après verification, l'appareil ne fonctionne toujours pas parfaitement?
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.
Entretien
Avant toute opération de maintenance
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arretez l'appareil.
- Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
Indications de maintenance
Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de l'appareil.
Signaux de sécurité et étiquettes sur l'appareil
Contrôlez régulierrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvelez les signaux de sécurité en cas d'illisibilité.
Nettoyage
- Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
- Rincez l'appareil à l'eau claire tempérée.
Données techniques
Annexe technique
| Paramètre Valeur | ||
| Modèle TDP 370 E TDP 750 E | ||
| Débit max. 85 l/min 85 l/min | ||
| Hauteur de refoulement max. 40 m 50 m | ||
| Profondeur d'immersion max. | 20 m | 20 m |
| Régime 2850 tr/min 2850 tr/min | ||
| Pression max. 3,7 bar 5,2 bar | ||
| Température ambiente min. 0 °C 0 °C | ||
| Température ambiente max. 35 °C | 35 °C | |
| Raccordement secteur | 220 V - 240 V ~ 50 Hz | 220 V - 240 V ~ 50 Hz |
| Nombre phases | 1 1 | |
| Puisance absorbée max. | 700 W | 1000 W |
| Puisance de pompage max. | 370 W | 750 W |
| Indice de protection de la pompe | IPX8 IPX8 | |
| Classe de protection | I | I |
| Type de raccordement | CEE 7/7 | CEE 7/7 |
| Longueur du câble de la pompe | 23 m 23 m | |
| Diamètre min. du trou de forage | 125 mm | 125 mm |
| Distance minimum par rapport au fond | 50 cm | 50 cm |
| Raccord filtré, diamètre interieur | 1 ¼" | 1 ¼" |
| Dimensions de la pompe(longueur x largeur x hauteur) | 605 x 100 x 100 (mm) | 687 x 100 x 100 (mm) |
| Poids de la pompe | 10 kg | 11 kg |
| Conditions applicables pour le liquide à pomper (eau) | ||
| Température de l'eau max. | 35 °C | |
| Taille max. des particules | 1,8 mm | |
| Teneur en chlorure max. | 1,5 mg/l | |
| Teneur en sulfure d'hydrogène max. 400 mg/l | ||
| pH min. | 6.5 | |
| pH max. | 8.0 | |

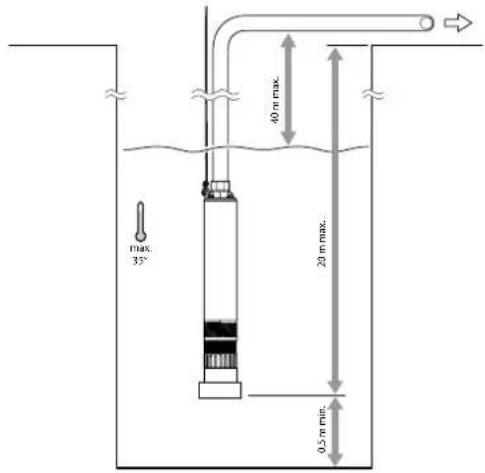

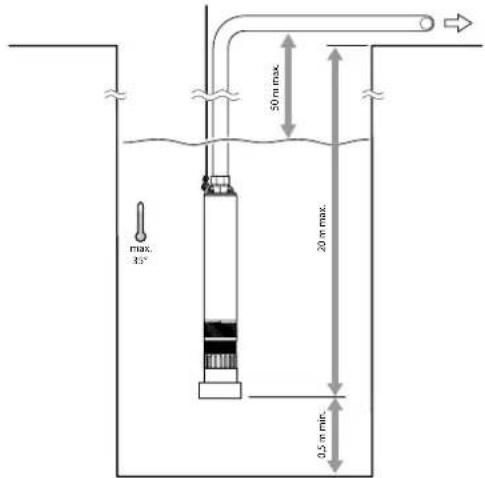

Representation schematique
TDP 370 E
TDP 750 E

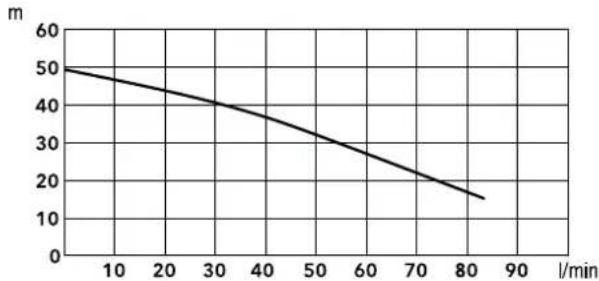

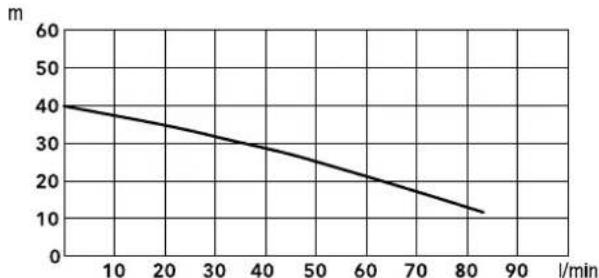

Graphiques de performances (hauteur de refoulement/ débit)
TDP 370 E
TDP 750 E
Élimination des déchets
Le pictogramme représentant une poubelle barrée, apposé
sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informé également sur les autres possibités de retard que nous avons aménagées.
La collecte séparée des apparéils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
Déclaration de conformité
Voutrouvrez ici les informations contenues dans la déclaration de conformité. La déclaration de conformité signée est disponible à l'adresse https://hub.trotec.com/?id=44444.
Déclaration de conformité (Traduction de l'original)
conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Par la presente, nous, société Trotec GmbH, déclarons que l'appareil désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit : TDP 370 E
TDP 750 E
Type : pompe pour puits profonds
À partir de l'année modèle : 2020
Normes harmonisées appliquées :
EN 55014-1:2006
EN 55014-1:2006/A1:2009
EN 55014-1:2006/A2:2011
EN 60335-1:2012/A11:2014
EN 60335-1:2012/A13:2017
EN 60335-2-41:2003
EN 60335-2-41:2003/A1:2004
EN 60335-2-41:2003/A2:2010
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62233:2008
Normes et specifications techniques nationales
appliquées :
- AfPS GS 2019:01
EN 55014-2:2015
EN 60335-12012/A13:2017
Nom du fabricant et de la personne autorisée à étabir les documents techniques :
Trotec GmbH
Grebbener Straße 7, D-52525 Heinsberg
Telephone: +49 2452 962-400
E-mail: info@trotec.de
Lieu et date de la déclaration :
