MODE D'EMPLOI NV70F7584CS SAMSUNG

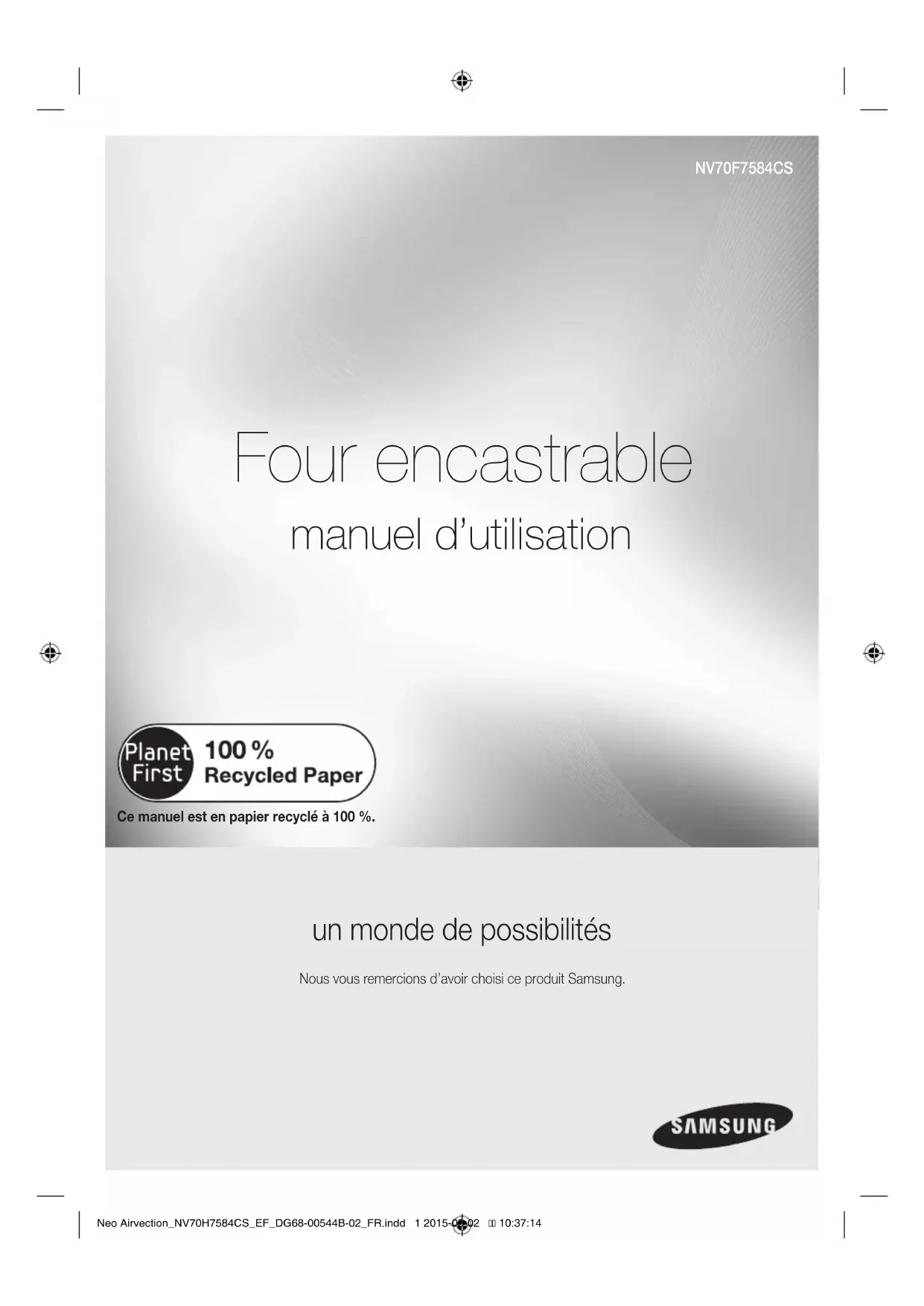

Ce manuel est en papier recyclé à 100 %. Four encastrable manuel d’utilisation un monde de possibilités Nous vous remercions d’avoir choisi ce produit Samsung. NV70F7584CS Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 1 2015-03-02 10:37:14Français - 2 sommaire

14 Réglage de la température 14 Utilité du préchauage rapide automatique

15 Régler les temps 15 Réglage du temps de cuisson 15 Réglage de l'heure de fin de cuisson 16 Réglage du démarrage diéré 16 Réglage de la minuterie

17 Fonctions de cuisson CUISSON AUTOMATIQUE

18 Programmes de cuisson automatique unique

21 Cuisson par convection 21 Grand gril 21 Gril éco 22 Cuisson traditionnelle 22 Chaleur par le bas + Convection 22 Chaleur par le haut + Convection 23 Essais de plats

24 Nettoyage vapeur (selon le modèle) 24 Surface émaillée catalytique (selon le modèle) 24 Nettoyage manuel 25 Nettoyage du collecteur d'eau 25 Retrait des glissières latérales (selon le modèle) 25 Nettoyage de la paroi supérieure (selon le modèle) 26 Dépannage 26 Codes d'erreur 27 Fiche produit Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 3 2015-03-02 10:37:14Français - 4 utilisation de ce manuel Merci d’avoir choisi ce four encastrable SAMSUNG. Ce manuel d’utilisation contient d’importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d’entretien de l’appareil. Veuillez le lire très attentivement avant d’utiliser votre four et conservez-le précieusement en vue d’une consultation ultérieure. Ce manuel d’utilisation comporte les symboles suivants: AVERTISSEMENT ou ATTENTION Important Remarque consignes de sécurité L’installation de ce four doit être eectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l’appareil sur la prise d’alimentation conformément aux conseils de sécurité en vigueur. AVERTISSEMENT Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé. (pour les modèles à filerie fixe). Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger. (pour les modèles à cordon d'alimentation uniquement). L'appareil doit pouvoir être facilement débranché une fois installé. Pour que l'appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur au mur conformément aux normes en vigueur. Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 4 2015-03-02 10:37:15Français - 5 Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauants situés à l'intérieur du four.

AVERTISSEMENT: les parties accessibles peuvent devenir

très chaudes pendant l'utilisation. Les enfants en bas âge doivent être tenus à l'écart du four. Si le four est équipé d'une fonction de nettoyage vapeur ou nettoyage automatique, retirez tous les accessoires du four ainsi que les grosses projections des parois de l'appareil avant de lancer le nettoyage. (modèle avec fonction de nettoyage uniquement). Si le four est équipé d'une fonction de nettoyage automatique, tenez les enfants éloignés de l'appareil pendant l'opération afin d'éviter qu'ils ne se brûlent sur la porte. (modèle avec fonction de nettoyage uniquement). Utilisez uniquement la sonde thermique recommandée pour ce four. (modèle avec sonde thermique uniquement) Un nettoyeur vapeur ne doit pas être utilisé.

AVERTISSEMENT: Afin d'éviter tout risque d'électrocution,

veillez à ce que l'appareil soit hors tension avant de procéder au remplacement de l'ampoule. N'utilisez jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la porte du four; ils pourraient en rayer la surface et, par conséquent, casser le verre.

AVERTISSEMENT: L'appareil et ses parties accessibles

chauent pendant l'utilisation. Prenez garde à ne pas toucher les éléments chauants. Les enfants de moins de 8ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance. cet appareil peut être utilisé par des enfants à partir de 8ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance uniquement s'ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être eectués par un enfant si celui-ci est sans surveillance.

UTILISATION DE CE MANUEL ET CONSIGNES DE SÉCURITÉ Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 5 2015-03-02 10:37:15Français - 6 Lors de l'utilisation du four, les surfaces accessibles peuvent devenir très chaudes. Lors de l'utilisation du four, la porte ou la surface extérieure peut devenir chaude. Maintenez l'appareil et son cordon hors de la portée des enfants âgés de moins de 8ans. L'appareil n'est pas conçu pour être utilisé avec une minuterie extérieure ou une télécommande. Veuillez placer à l'arrière le côté du cadre incliné vers le haut, afin de maintenir le support lors de la cuisson d'aliments lourds. (En fonction du modèle) ATTENTION Si le four a été endommagé pendant le transport, ne le branchez pas. Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié. En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner. Toute réparation doit être eectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur. Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge. Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage. Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four. Si l'appareil est équipé d'un mode vapeur, ne le faites pas fonctionner si la cartouche d'alimentation en eau est endommagée. (modèle avec fonction de nettoyage à vapeur uniquement). Si la cartouche est fissurée ou cassée, n'utilisez pas l'appareil et contactez le centre de réparation le plus proche. (modèle avec fonction de nettoyage à vapeur uniquement). Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement. Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir. Ne rangez jamais de matériaux inflammables dans le four. Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température élevée de façon prolongée. Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement. Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 6 2015-03-02 10:37:15Français - 7 Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer. Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur). Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas. Pour la cuisson d'aliments surgelés (ex.: pizzas), il convient d'utiliser la grande grille. En eet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d'être endommagée. La porte du four doit être fermée pendant la cuisson des aliments. Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer; par conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent de ne pas cuire convenablement. Le jus des fruits peut laisser des traces indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite. Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte. Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. Veillez à ce que les enfants soient éloignés de la porte lors de son ouverture ou de sa fermeture car ils pourraient se cogner contre la porte ou se prendre les doigts dedans. Ne marchez pas, ne vous appuyez pas, ne vous asseyez pas ou ne placez pas d'objet lourd sur la porte. N'ouvrez pas la porte de manière trop forte.

AVERTISSEMENT: Ne débranchez pas l’appareil de la prise d’alimentation secteur même une fois

processus de cuisson terminé.

AVERTISSEMENT: Ne laissez pas la porte ouverte lorsque le four est en marche.

REMPLACEMENT DE L’AMPOULE

Risque de choc électrique! Avant de remplacer une ampoule du four, suivez la procédure ci-dessous:

Débranchez-le de la prise murale.

Protégez l’ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge.

Les ampoules sont disponibles auprès du service après- vente SAMSUNG.

1. Tournez le cache dans le sens inverse

des aiguilles d’une montre pour le retirer et enlevez la bague métallique et le joint. Nettoyez le cache en verre. Si nécessaire, remplacez l’ampoule par une ampoule spécial four de 25W résistante à des températures de 300°C.

2. Au besoin, nettoyez le cache en verre, la bague

métallique et le joint.

3. Fixez la bague métallique et le joint sur le cache en verre.

4. Remettez le cache en place et tournez-le dans le sens

des aiguilles d’une montre pour le fixer solidement. Éclairage latéral du four (Selon le modèle)

1. Pour retirer le cache en

verre, soutenez sa partie inférieure d’une main, puis insérez un outil pointu et plat (ex.: couteau de table) entre le verre et le cadre.

2. Extrayez le cache.

3. Au besoin, remplacez l’ampoule halogène par une

ampoule pour four de 25 à 40W résistante à une température de 300°C. Conseil: Utilisez toujours un chion sec lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt. Cela permet d'augmenter la durée de vie de l'ampoule lorsque vous la remplacez.

4. Remettez le cache en place.

Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 8 2015-03-02 10:37:15Français - 9 installation Consignes de sécurité pour l'installation Ce four ne peut être installé que par un électricien agréé. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux règles de sécurité en vigueur.

• Veillez à isoler les composants sous tension lors de l'installation du four. Branchement électrique Si l'appareil n'est pas branché sur l'alimentation principale via une prise, un interrupteur-sectionneur multipolaire (avec espace de contact d'au moins 3mm) doit être utilisé pour que les normes de sécurité soient respectées. Le câble électrique (H05 RR-F ou H05 VV-F, mini., 2,5mm²) doit être susamment long pour pouvoir être relié au four, même si celui-ci est posé à même le sol, devant l'élément encastré. Ouvrez le cache de connexion situé à l'arrière du four à l'aide d'un tournevis et desserrez les vis du serre-câble avant de connecter les lignes électriques aux bornes de raccordement correspondantes. Le four est mis à la terre via la borne (

Le câble jaune et vert (mise à la terre) doit être connecté le premier et être plus long que les autres. Si le four est branché sur l'alimentation principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défaillante.

AVERTISSEMENT: Le câble de connexion ne doit pas être coincé au cours de l'installation et vous

devez éviter qu'il vienne en contact avec les parties chaudes du four. Installation dans l'élément Concernant le meuble dans lequel le four est encastré, les surfaces plastiques et les collages doivent supporter une température de 90°C à l'intérieur du meuble et de 75°C pour les meubles adjacents. Samsung ne saurait être tenu pour responsable en cas de dommages sur les surfaces plastiques ou les collages provoqués par la chaleur. Un interstice de ventilation est nécessaire dans la base de l'élément de cuisine dans lequel le four doit être placé. Pour la ventilation, un interstice d'environ 50mm doit subsister entre la tablette inférieure et la paroi de soutien. Si le four doit être installé en dessous d'une table de cuisson, les instructions d'installation de cette table doivent être respectées.

Poussez complètement l'appareil dans son élément et fixez fermement le four des deux côtés à l'aide de 2 vis. Assurez-vous qu'un interstice d'au moins 5 mm soit laissé entre l'appareil et l'élément adjacent. Une fois l'appareil installé, retirez de la porte et de l'intérieur du four, le film protecteur en vinyle, le ruban adhésif, le papier et les accessoires. Avant de l'extraire de son meuble, débranchez le four de l'alimentation électrique et retirez les 2 vis situées sur chaque côté de l'appareil.

AVERTISSEMENT: Le meuble dans lequel le four est encastré doit posséder un interstice de

ventilation minimal pour la circulation d'air comme l'indique l'illustration. Ne recouvrez pas cette ouverture par des lamelles de bois car elle a pour but d'alimenter la ventilation. La façade du four, notamment la poignée, dière d'un modèle à l'autre. Mais la taille du four indiquée sur l'illustration reste la même. MARRON ou NOIRBLEU ou BLANCJAUNE et VERT 02 INSTALLATION Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 9 2015-03-02 10:37:17Français - 10

Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte; si toutefois un retrait est nécessaire (ex.: pour des besoins de nettoyage), suivez les instructions ci-dessous. ATTENTION : La porte du four est lourde.

1. Ouvrez la porte et faites

basculer les fixations des deux charnières vers l'extérieur.

Faites remonter la porte d'environ 70°. Saisissez chaque côté de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce les charnières se désengagent.

3. Après nettoyage, répétez les

étapes 1 et 2 dans l'ordre inverse pour refixer la porte. La fixation de la charnière doit être fermée de chaque côté.

RETRAIT DES VITRES DE LA PORTE

La porte du four est équipée de trois vitres juxtaposées les unes au-dessus des autres. Ces vitres peuvent être retirées pour être nettoyées. Glass 1 Vitre 1 Glass 1 Glass 2 Vitre 1 Vitre 2

1. Appuyez sur les deux

boutons situés sur les côtés gauche et droit de la porte.

2. Retirez la protection et les

vitres1 et 2 de la porte.

3. Après avoir nettoyé les vitres,

procédez au réassemblage en répétant les étapes 1 et 2 dans l'ordre inverse. Respectez les positions correctes des vitres 1 et 2 en vous aidant de l'illustration ci-dessus. ASSEMBLAGE: La porte peut être constituée de 2 à 4vitres en fonction du modèle. Lors de la pose de la vitre intérieure1, veillez à diriger la face imprimée vers le bas. Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 10 2015-03-02 10:37:19Français - 11

FONCTION D'ÉCONOMIE D'ÉNERGIE AUTOMATIQUE

• Si vous ne sélectionnez aucune fonction lorsque l'appareil est en cours de réglage ou de fonctionnement en état d'arrêt temporaire, la fonction est annulée et l'horloge s'ache après 10 minutes.

• Éclairage: Durant la cuisson, vous pouvez éteindre la lampe du four en appuyant sur le bouton Éclairage du four. Pour économiser l'énergie, l'éclairage du four s'éteint quelques minutes après le démarrage du programme de cuisson. LES BONS GESTES DE MISE AU REBUT DE CE PRODUIT (DÉCHETS D’ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. 02 INSTALLATION Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 11 2015-03-02 10:37:19Français - 12 commandes du four Façade La façade du four est disponible dans diérentes matières et couleurs: acier inoxydable, blanc, noir et verre. Par souci de qualité, l'apparence peut être diérente. accessoires Votre nouveau four Samsung est livré avec de nombreux accessoires qui s'avéreront très utiles lors de la préparation des diérents plats. Les accessoires suivants ne sont pas présents de manière identique sur tous les modèles.

AVERTISSEMENT: Soyez prudent lorsque vous retirez les aliments et/ou les accessoires chauds du

four afin d'éviter toute brûlure. Laissez au moins un espace de 1 cm entre l’accessoire et le fond du four ainsi qu’entre chacun des accessoires. Le four fonctionne sans que les glissières latérales et les grilles ne soient installées. Les accessoires peuvent se déformer en chauant. Après refroidissement, cette déformation disparaît sans eet sur leur fonction. Grille métallique La grille métallique doit être utilisée pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four. Veuillez placer à l'arrière le côté du cadre incliné vers le haut, afin de maintenir le support lors de la cuisson d'aliments lourds. Grille métallique pour plateau (Selon le modèle) La grille métallique pour plateau doit être utilisée pour faire griller et rôtir les aliments. Vous pouvez l’associer au plateau afin d'éviter que les liquides ne gouttent sur le fond du four. Plaque à pâtisserie (Selon le modèle) La plaque à pâtisserie (Profondeur: 20 mm) peut être utilisée pour la préparation de gâteaux, de cookies et d'autres pâtisseries. Veuillez positionner le côté incliné vers l'avant. Sélecteur de mode Sélecteur multifonction Activation / désactivation du son Heure de fin de cuisson Température Temps de cuisson Achage Indicateur de préchauage Éclairage du fourMinuterie Sécurité enfantsHeure Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 12 2015-03-02 10:37:22Français - 13 Plateau universel (Selon le modèle) Le plateau universel (Profondeur: 30 mm) peut être utilisée pour la préparation de gâteaux, de cookies et d'autres pâtisseries. Il est également adapté au rôtissage de vos aliments. Vous pouvez l’associer à la grille métallique pour plateau afin d'éviter que les liquides ne gouttent sur le fond du four. Veuillez positionner le côté incliné vers l'avant. Plateau très profond (Selon le modèle) Le plateau très profond (Profondeur: 50mm) est également adapté au rôtissage de vos aliments. Vous pouvez l’associer à la grille métallique pour plateau afin d'éviter que les liquides ne gouttent sur le fond du four. Veuillez positionner le côté incliné vers l'avant. Tournebroche (Selon le modèle) Le tournebroche peut être utilisé pour faire rôtir (ex: poulet). Le tournebroche ne peut être utilisé qu'en mode unique au niveau3, car il doit être fixé à un adaptateur sur la paroi arrière. Retirez la poignée en plastique noire pour la cuisson. Tournebroche et Shashlik (Selon le modèle) Utilisation:

• Placez le plateau (sans la grille) au niveau1 pour recueillir le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux.

• Faites glisser l'une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche.

• Vous pouvez placer des pommes de terre et des légumes précuits sur les bords du plateau afin qu'ils rôtissent en même temps que la viande.

• Placez le support sur le niveau central et dirigez la partie en «V» vers l'avant du four.

• Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche.

• Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en «V» du support. (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée).

• Dévissez la poignée avant la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support. Nous vous conseillons d'utiliser les accessoires de la broche avec des aliments d'un poids inférieur à 1,5kg. Rails télescopiques (Selon le modèle)

• Pour insérer la grille métallique ou le plateau, faites tout d'abord glisser les rails télescopiques au niveau souhaité.

• Positionnez la grille métallique ou le plateau sur les rails et poussez-les jusqu'au fond du four. Ne fermez la porte du four qu’une fois les rails télescopiques insérés dans celui-ci. Filtre à graisses (Selon le modèle) Le filtre à graisses installé sur la paroi interne de l'arrière du four protège le ventilateur, le réchaueur rond et le four contre les impuretés, en particulier les éclaboussures de graisse. Lorsque vous faites cuire de la viande, nous vous conseillons d'utiliser le filtre à graisses. Lors de la cuisson des pâtisseries, retirez toujours le filtre! Si le filtre est installé lors de la cuisson des pâtisseries ou des gâteaux, les résultats peuvent être peu concluants.

Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 13 2015-03-02 10:37:24Français - 14 premier nettoyage Lorsque vous utilisez le four pour la première fois, le premier nettoyage est nécessaire pour retirer l'odeur du four neuf.

1. Retirez tous les accessoires du four.

2. Faites fonctionner le four en mode Convection à 200°C ou Conventionnel à 200°C durant une heure.

Cette procédure brûlera toutes les substances de fabrication présentes dans le four.

3. Éteignez le four en tournant le sélecteur de mode sur «Arrêt» après une heure.

Lors de la première utilisation des accessoires, nettoyez-les minutieusement avec de l'eau chaude, un produit de nettoyage et un chion propre et doux. utilisation du four Voici pour la cuisson les étapes de base de votre nouveau four.

RÉGLAGE DE LA TEMPÉRATURE

La température peut être réglée après avoir défini la fonction de cuisson. Chaque fonction de cuisson possède une plage de température diérente, reportez-vous à la partie traitant les fonctions de cuisson dans ce manuel.

1. Appuyez sur la touche , l'icône de la température clignote.

2. Tournez le sélecteur multifonction pour régler la température souhaitée.

3. Appuyez à nouveau sur la touche

Au cours de la cuisson, vous pouvez modifier la température selon l'ordre ci-dessus.

UTILITÉ DU PRÉCHAUFFAGE RAPIDE AUTOMATIQUE

Le four présente des fonctions de cuisson qui comprennent une étape de préchauage rapide. Cette étape sera indiquée sur l'écran à côté du réglage de la température. Durant cette étape de préchauage, divers éléments chauants sont appliqués pour accélérer la montée en température du four. Même si vous augmentez la température, le four change automatiquement la température cible et le préchauage rapide automatique est appliqué. Une fois la température sélectionnée atteinte, l'icône de préchauage disparaît et un signal vous rappelle que vous devez insérer les aliments dans le four. ÉTAPE1

TEMPÉRATURE Sélecteur de mode Sélecteur multifonction Température Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 14 2015-03-02 10:37:25Français - 15 réglage des temps

Lors de la première utilisation du four ou après une coupure d'alimentation, vous devez régler l'heure.

1. Appuyez sur la touche

; les heures clignotent.

2. Tournez le sélecteur multifonction pour régler les heures.

3. Appuyez sur la touche

; les minutes clignotent.

4. Tournez le sélecteur multifonction pour régler les minutes.

5. Appuyez à nouveau sur la touche

pour valider l’heure. L'heure souhaitée peut être réinitialisée selon le même ordre que ci-dessus. Pendant la cuisson, appuyez sur la touche pour acher l'heure.

RÉGLAGE DU TEMPS DE CUISSON

Après avoir accédé à la fonction de cuisson, vous pouvez régler votre temps de cuisson. Et ce temps de cuisson atteint, les éléments chauants s'éteignent automatiquement.

1. Appuyez sur la touche

, le temps de cuisson clignote.

2. Tournez le sélecteur multifonction pour appliquer le temps de cuisson souhaité.

3. Appuyez à nouveau sur la touche

Le temps de cuisson peut être réinitialisé selon le même ordre que ci-dessus. Lorsque le temps réglé est atteint, l'achage indique «0:00» clignotant accompagné d'un signal. Vous pouvez régler un nouveau temps de cuisson ou éteindre le four. Pour annuler le temps de cuisson, appuyez sur la touche et réglez le temps de cuisson à zéro. RÉGLAGE DE L'HEURE DE FIN DE CUISSON Après avoir accédé à la fonction de cuisson, vous pouvez régler l'heure de fin de cuisson. Et ce temps de cuisson atteint, les éléments chauants s'éteignent automatiquement.

1. Appuyez sur la touche

, l'heure de fin de cuisson clignote.

2. Tournez le sélecteur multifonction pour appliquer l'heure de fin de cuisson.

3. Appuyez à nouveau sur la touche

L'heure de fin de cuisson peut être réinitialisée selon le même ordre que ci-dessus et lorsque l'heure de fin de cuisson est atteinte, l'achage indique «0:00» clignotant accompagné d'un signal. Pour annuler l'heure de fin de cuisson, appuyez sur la touche et réglez l'heure de fin de cuisson sur l'heure actuelle.

PREMIER NETTOYAGE ET UTILISATION DU FOUR ET RÉGLAGE DES TEMPS Heure de fin de cuisson Sélecteur multifonction Temps de cuisson Minuterie Heure Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 15 2015-03-02 10:37:26Français - 16 RÉGLAGE DU DÉMARRAGE DIFFÉRÉ Si l'heure de fin de cuisson est réglée après le temps de cuisson, le temps de cuisson et l'heure de fin de cuisson sont calculés et, le cas échéant, le four établit un démarrage diéré de la cuisson.

AVERTISSEMENT: Ne laissez pas d'aliments trop longtemps dans le four car ils sont susceptibles de s'altérer.

1. Appuyez sur la touche , le temps de cuisson clignote.

2. Tournez le sélecteur multifonction pour appliquer le temps de cuisson.

3. Appuyez sur la touche

, l'heure de fin de cuisson clignote.

4. Tournez le sélecteur multifonction pour appliquer l'heure de fin de cuisson.

Le point de démarrage diéré est automatiquement calculé et le four attend l'heure de ce point de démarrage diéré. Le temps de cuisson, l'heure de fin de cuisson et le démarrage diéré peuvent être définis après avoir accédé au réglage de la fonction de cuisson.

RÉGLAGE DE LA MINUTERIE

La minuterie peut être réglée indépendamment de la fonction du four et utilisée simultanément au temps de cuisson et à l'heure de fin de cuisson. La minuterie ayant son propre signal, vous pouvez le distinguer des autres.

1. Appuyez sur la touche

, la minuterie clignote.

2. Tournez le sélecteur multifonction pour appliquer le temps souhaité pour la minuterie.

3. Appuyez à nouveau sur la touche

Pour annuler la minuterie, appuyez et maintenez la touche durant deux secondes. La minuterie peut être réinitialisée selon le même ordre que ci-dessus et lorsque le temps réglé est atteint, l'achage indique «0:00» clignotant accompagné d'un signal. autres réglages SIGNAL SONORE Pour activer ou désactiver le signal sonore, appuyez et maintenez la touche durant 3secondes.

Appuyez la touche pour allumer et éteindre. Pour économiser l'énergie, l'éclairage du four est éteint quelques minutes après le démarrage de la cuisson.

Pour activer ou désactiver la sécurité enfants, appuyez et maintenez la touche durant 3secondes. L'achage indique lorsque la sécurité enfants est activée. Vous pouvez également utiliser la sécurité enfants durant la cuisson. Dans ce cas, chacune des touches et le bouton de sélection sont inopérants mais vous pouvez annuler la sécurité en tournant le bouton de fonctionnement sur Arrêt.

Lorsque le four a été éteint, tous les éléments chauants cessent de fonctionner. Le ventilateur de refroidissement continue par contre de fonctionner un certain temps après l'extinction du four pour la sécurité. Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 16 2015-03-02 10:37:28Français - 17 fonctions de cuisson Ce four propose plusieurs fonctions. Symbole Plage de température des fonctions Utilisation Conventionnel à

La chaleur est générée au moyen des systèmes de chaue supérieur et inférieur. Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de presque tous les types de plats. Température recommandée: 200 °C Convection à

La chaleur générée par la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des plats surgelés et des pâtes crues. Température recommandée: 170°C Chaleur par le haut + Convection à

La chaleur générée par le système de chaue supérieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée au rôtissage des aliments, comme la viande. Température recommandée: 190 °C Chaleur par le bas + Convection à

La chaleur générée par le système de chaue inférieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux. Température recommandée: 190 °C Grand gril

La chaleur est générée par le grand gril. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex.: lasagnes) et les grillades. Température recommandée: 240 °C Gril éco

La chaleur est générée par le petit gril. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommandée: 240 °C Gril et ventilateur

La chaleur générée par les deux éléments chauants supérieurs est distribuée par le ventilateur. Ce mode peut être utilisé pour faire griller la viande et le poisson. Température recommandée: 240 °C Cuisson intensive à

Ce mode active alternativement tous les éléments chauants tels que le ventilateur de convection, supérieur et inférieur. La chaleur est répartie de manière uniforme dans le four. Ce mode convient à de grandes quantités d'aliments (nécessitant beaucoup de chaleur), tels que les gratins et les tartes. Température recommandée: 170°C Rôtissage à

Ce mode inclut un cycle de montée en température automatique jusqu'à 220°C. Le système de chaue supérieur et le ventilateur de convection fonctionnent durant le processus de saisie de la viande. Cette étape est suivie d'une cuisson lente des aliments à la basse température de présélection. Ce procédé se déroule avec les systèmes de chaue supérieur et inférieur activés. Ce mode est adapté aux viandes rôties, à la volaille et au poisson. Température recommandée: 100°C 05 AUTRES RÉGLAGES ET FONCTION DE CUISSON Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 17 2015-03-02 10:37:30Français - 18 cuisson automatique La fonction de cuisson automatique vous permet de choisir les programmes automatiques convenant le mieux à la cuisson de vos aliments.

1. Tournez le sélecteur de mode sur le mode de cuisson automatique.

2. Tournez le sélecteur multifonction pour sélectionner le N° du type d'aliment souhaité et patientez entre

3. Tournez le sélecteur multifonction pour sélectionner le poids souhaité et patientez entre 4 - 5 secondes.

4. Après 4 - 5 secondes, les programmes de cuisson automatique démarrent automatiquement.

PROGRAMMES DE CUISSON AUTOMATIQUE UNIQUE

Le tableau ci-dessous répertorie les 25programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux. Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson. Les modes et les temps de cuisson ont été pré-programmés pour plus de facilité. Reportez-vous à ces consignes pour connaître le mode de cuisson adapté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid. N° Type d'aliment Poids/kg Accessoire Niveau de la grille Consignes A:01 Pizza surgelée 1. 0,3 - 0,6

Grille métallique 2 Placez la pizza surgelée au centre de la grille métallique. Nous vous recommandons d'utiliser le réglage 0,3-0,6kg pour les pizzas à pâte fine et le réglage 0,7-1kg pour les pizzas avec une garniture épaisse. A:02 Frites au four surgelées

Plaque à pâtisserie 2 Répartissez uniformément les frites sur la plaque à pâtisserie. Utilisez le premier réglage pour les frites fines et le second pour les frites plus épaisses. Recouvrez au préalable la plaque de papier sulfurisé. Nous vous recommandons de retourner les frites aux 2/3 du temps de cuisson. A:03 Croquettes surgelées

Plaque à pâtisserie 2 Disposez uniformément les croquettes de pommes de terre surgelées sur la plaque à pâtisserie. Nous vous recommandons de les retourner aux 2/3 du temps de cuisson. A:04 Quiche Lasagnes

Grille métallique 3 Utilisez un plat en verre allant au four. Placez les lasagnes réfrigérées/maison au centre du four, sur la grille métallique. A:05 Biftecks 1. 0,3 - 0,6

Grille métallique Plateau universel

Placez 2 - 6biftecks côte à côte sur la grille métallique. Le premier réglage est adapté aux biftecks fins, le second aux biftecks plus épais. Retournez lorsque le signal sonore retentit. Sélecteur multifonctionPoids N° du type d'aliment Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 18 2015-03-02 10:37:30Français - 19 N° Type d'aliment Poids/kg Accessoire Niveau de la grille Consignes A:06 Rôti de bœuf 1. 0,6 - 0,8

Grille métallique Plateau universel

Faites mariner le rôti de bœuf et placez-le sur la grille métallique. Ajoutez 1 tasse d'eau dans le plateau universel. Retournez lorsque le signal sonore retentit. Après cuisson, recouvrez de papier aluminium et laissez reposer 5 - 10minutes. A:07 Rôti de porc 1. 0,6 - 0,8

Grille métallique Plateau universel

Placez le rôti de porc mariné sur la grille métallique. Retournez dès que le signal sonore retentit. A:08 Côtelettes d'agneau

Grille métallique Plateau universel

Côtelettes d'agneau marinées Placez les côtelettes d'agneau sur la grille métallique. Retournez dès que le signal sonore retentit. Le premier réglage est adapté aux côtelettes fines, le second aux côtelettes plus épaisses. A:09 Morceaux de poulet

Grille métallique Plateau universel

Badigeonnez les morceaux de poulet d’huile et d’épices. Placez les morceaux de poulet côte à côte sur la grille métallique. A:10 Rôti Poulet 1. 0,8 - 1,0

Grille métallique Plateau universel

Badigeonnez le poulet réfrigéré d'un mélange d'huile d'olive et d'épices et placez-le côté poitrine vers le haut sur la grille métallique. A:11 Magret de canard 1. 0,3 - 0,5

Grille métallique Plateau universel

Préparez le magret de canard, placez-le sur la grille métallique, côté gras vers le haut. Le premier réglage correspond à un magret de canard de taille normale; le deuxième, à deux magrets de canard de belle taille. A:12 Roulé de dinde 1. 0,6 - 0,8

Grille métallique Plateau universel

Placez le roulé de dinde sur la grille métallique. Retournez dès que le signal sonore retentit. A:13 Poisson à l'étuvée

Grille métallique 2 Placez le poisson frais préparé (ex.: truite, églefin, morue) dans un plat en verre allant au four de taille appropriée et équipé d'un couvercle. Ajoutez du liquide jusqu'à recouvrir entièrement le fond du plat (ex.: 3 - 4 cuillères à café de jus de citron, de vin blanc ou d'eau) et couvrez. Placez le plat sur la grille métallique. Pour donner à votre poisson un aspect doré, badigeonnez-le d'huile d'olive et ne couvrez pas le plat. A:14 Poisson grillé 1. 0,5 - 0,7

Grille métallique Plateau universel

Disposez les poissons tête-bêche sur la grille métallique. Le premier réglage est adapté à la cuisson de 2poissons, le second à la cuisson de 4poissons. Ce programme est adapté à la cuisson de poissons entiers (truite, sandre ou dorade). A:15 Steaks de saumon

Grille métallique Plateau universel

Placez les steaks de saumon sur la grille métallique. Retournez dès que le signal sonore retentit. A:16 Pommes de terre au four

Plaque à pâtisserie 2 Rincez les pommes de terre et coupez-les en deux. Badigeonnez-les d'huile d'olive, de fines herbes et d'épices. Répartissez les tranches uniformément sur la plaque. Le premier réglage correspond à de petites pommes de terres (de 100g chacune), le second réglage à de grandes pommes de terre au four (200gchacune). A:17 Légumes grillés 1. 0,4 - 0,6

Plateau universel 4 Disposez les légumes (rondelles de courgettes, morceaux de poivrons, rondelles d'aubergines, champignons et tomates cerises) dans le plateau universel. Badigeonnez d'un mélange d'huile d'olive, d'herbes et d'épices. 06 CUISSON AUTOMATIQUE Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 19 2015-03-02 10:37:31Français - 20 N° Type d'aliment Poids/kg Accessoire Niveau de la grille Consignes A:18 Gratin de légumes

Grille métallique 2 Préparez le gratin de légumes dans un plat rond allant au four. Placez le plat sur la grille métallique, au centre du four. A:19 Gâteau marbré 1. 0,5 - 0,6

Grille métallique 2 Placez la pâte dans un moule circulaire susamment grand (moule pour gâteau de type Bundt/Savarin). Ce programme est adapté à la cuisson des gâteaux marbrés, des gâteaux au citron et des gâteaux aux noisettes. A:20 Muns 1. 0,5 - 0,6

Grille métallique 2 Placez la pâte dans un plat à muns métallique (12compartiments). Posez le plat sur la grille de cuisson. Pour des muns de 45g, sélectionnez une plage de 0,5- 0,6kg; pour des muns de 65g, préférez une plage de 0,7 - 0,8kg. A:21 Pain blanc 1. 0,7 - 0,8 Grille métallique 2 Ce programme est adapté à la cuisson des pâtes à pain confectionnées à partir de 500g de farine de blé. Suivez les consignes figurant sur l'emballage. Placez la pâte levée dans un moule rectangulaire. Badigeonnez d'eau la partie supérieure de la pâte. Incisez dans le sens de la longueur à l'aide d'un couteau. A:22 Pain complet 1. 0,7 - 0,8 Grille métallique 2 Ce programme est adapté à la cuisson des pâtes à pain confectionnées à partir de 500g de farine de blé et de seigle. Suivez les consignes figurant sur l'emballage. Placez le levain dans un moule rectangulaire approprié. Badigeonnez d'eau la partie supérieure de la pâte. Incisez dans le sens de la longueur à l'aide d'un couteau. A:23 Petits pains / Ciabatta

Plaque à pâtisserie 3 Le premier réglage convient à la cuisson de la pâte utilisée pour des pièces de petite taille comme les petits pains ou de la pâte fraîche utilisée pour les croissants (4- 8unités). Le deuxième réglage convient à la cuisson de la pâte pour ciabattas maison ou de la pâte pour baguettes (2 - 6unités). Recouvrez au préalable la plaque de papier sulfurisé. A:24 Pizza maison 1. 0,2 - 0,6

Plaque à pâtisserie 2 Le premier réglage convient à la cuisson de parts de pizza (7 - 9unités). Le deuxième réglage convient à la cuisson de pizzas rondes ou rectangulaires. Les gammes de poids incluent la garniture (ex.: sauce, légumes, jambon et fromage). Pour obtenir une pâte plus croustillante, faites préchauer le four en mode Chaleur par le bas + Convection pendant 5min. A:25 Fermentation de la pâte levée

(pâte à pain) Grille métallique 2 Le réglage 0,2 - 0,4kg permet de faire lever la pâte à pizzas et à gâteaux ou de faire pré-lever la pâte à pain. Placez-la dans un grand plat circulaire et recouvrez celui- ci d'un film étirable. Le réglage 0,4 - 0,6kg est adapté à la pâte à pain, la pâte levée ou le levain. Le réglage 0,6 - 0,8kg est adapté au levain. Pétrissez la pâte manuellement, placez-la dans un moule et recouvrez celui-ci d'un film étirable. Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 20 2015-03-02 10:37:31Français - 21 guide de cuisson

CUISSON PAR CONVECTION

Nous vous recommandons de préchauer le four en mode de cuisson par convection. Type d'aliment Niveau de la grille Accessoire Température (°C) Temps (min) Rôti d'agneau (350 - 700g) Badigeonnez-les d'huile et d'épices. 3 + 2 Grille métallique + Plateau universel

Croquettes surgelées (500 - 1000g) 2 Plaque à pâtisserie 180 - 200 25 - 35 Frites au four surgelées (300 - 700g) 2 Plaque à pâtisserie 180 - 200 20 - 30 Pizza surgelée (300 - 1000g) 2 Grille métallique 200 - 220 15 - 25 Gâteau aux pommes et aux amandes (500 - 1000g) 2 Grille métallique 170 - 190 35 - 45 Croissants frais (200 - 400g) (pâte toute prête) 3 Plaque à pâtisserie 180 - 200 15 - 25 GRAND GRIL Nous vous recommandons de préchauer le four en mode Grand gril. Type d'aliment Niveau de la grille Accessoire Température (°C) Temps (min) Saucisses (épaisses)

5 - 10morceaux 4 + 3

Grille métallique + Plateau universel

5 - 10morceaux 5 Grille métallique 240

4 + 3 Grille métallique + Plaque à pâtisserie 200 4 - 8 GRIL ÉCO Nous vous recommandons de préchauer le four en mode Gril éco. Placez les aliments au centre de l'accessoire. Type d'aliment Niveau de la grille Accessoire Température (°C) Temps (min) Camembert au four surgelé

(sans préchauage) 3 Grille métallique 200 10 - 12 Baguettes garnies surgelées (tomate mozzarella ou jambon fromage) 3 + 2 Grille métallique + Plaque à pâtisserie 200 15 - 20 Bâtonnets de poisson surgelés (300 - 700g) (sans préchauage) 3 + 2 Grille métallique + Plaque à pâtisserie 200 15 - 25 Sandwiches de poisson surgelés (300 - 600g) (sans préchauage) 3 Plaque à pâtisserie 180 - 200 20 - 35 06 CUISSON AUTOMATIQUE Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 21 2015-03-02 10:37:31Français - 22 CUISSON TRADITIONNELLE Nous vous recommandons de préchauer le four en mode de cuisson traditionnelle. Type d'aliment Niveau de la grille Accessoire Température (°C) Temps (min) Lasagnes surgelées (500à 1000g) 3 Grille métallique 180 - 200 40 - 50 Poisson entier (ex.: dorade) (300 - 1000g) 3 - 4 morceaux de chaque côté 3 + 2 Grille métallique + Plateau universel 240 15 - 20 Filets de poisson (500 - 1000g) 3-4 morceaux de chaque côté 3 Plaque à pâtisserie 200 13 - 20 Pommes de terre au four (coupées en deux) (500 - 1000g) 3 Plaque à pâtisserie 180 - 200 30 - 45 Biscuit de Savoie (250 - 500g) 2 Grille métallique 160 - 180 20 - 30 Gâteau marbré (500 - 1000g) 2 Grille métallique 170 - 190 40 - 50 Gâteau à base de levure avec garniture sablée aux fruits (1000 - 1500g) 2 Plaque à pâtisserie 160 - 180 25 - 35 Muns (500 - 800 g) 2 Grille métallique 190 - 200 25 - 30

CHALEUR PAR LE BAS + CONVECTION

Il est recommandé de préchauer le four en mode Chaleur par le bas + Convection. Type d'aliment Niveau de la grille Accessoire Température (°C) Temps (min) Soué aux pommes surgelé (350 - 700g) 3 Grille métallique 180 - 200 15 - 20 Petits feuilletés fourrés surgelés (300 - 600g) Badigeonnez de jaune d'œuf (sans préchauage) 3 Plaque à pâtisserie 180 - 200 20 - 25 Cannelloni/Lasagnes (250 - 500g) Utilisez un plat allant au four 3 Grille métallique 180 22 - 30 Soués fourrés (600 - 1000g) Badigeonnez de jaune d'œuf 3 Plaque à pâtisserie 180 - 200 20 - 30 Pizza maison (500 - 1000g) 2 Plaque à pâtisserie 200 - 220 15 - 25 Pain maison (700 - 900g) 2 Grille métallique 170 - 180 45 - 55

CHALEUR PAR LE HAUT + CONVECTION

Il est recommandé de préchauer le four en mode Chaleur par le haut + Convection. Type d'aliment Niveau de la grille Accessoire Température (°C) Temps (min) Pièce de porc non désossée (1000g) Badigeonnez-les d'huile et d'épices. 3 + 2 Grille métallique + Plateau universel 180 - 200 50 - 65 Poulet entier (800 - 1300g) Badigeonnez-les d'huile et d'épices. 2 + 1 Grille métallique + Plateau universel 190 - 200 45 - 65 Morceaux de poulet (500 - 1000g) Badigeonnez-les d'huile et d'épices. 4 + 3 Grille métallique + Plateau universel 200 - 220 25 - 35 Poisson grillé (500 - 1000g) - Utilisez un plat allant au four, badigeonnez d'huile 2 Grille métallique 180 - 200 30 - 40 Bœuf grillé (800 - 1200g) Badigeonnez-les d'huile et d'épices. 2 + 1 Grille métallique + Plateau universel Ajoutez une tasse d'eau

Magret de canard (300 - 500g) 4 + 3 Grille métallique + Plateau universel Ajoutez une tasse d'eau

Conformément à la norme EN 60350

Les types de cuisson recommandés sont valables four préchaué. Enfournez la plaque à pâtisserie, côté biseauté tourné vers l’intérieur du four. Type d'aliment Plat et remarques Niveau de la grille Mode de cuisson Temp. (°C) Temps de cuisson (min) Sablés Plaque à pâtisserie 3 Cuisson traditionnelle 160-170 20-30 2 Cuisson par convection 150-160 30-35 Plaque à pâtisserie + Plateau universel 1 + 4 Cuisson par convection 150-160 35-40 Gâteaux de petite taille Plaque à pâtisserie 3 Cuisson traditionnelle 160-180 15-25 2 Cuisson par convection 150-160 30-35 Plaque à pâtisserie + Plateau universel 1 + 4 Cuisson par convection 150-160 35-40 Génoise Moule à gâteau à fond amovible (revêtement noir, ø 26cm) sur grille métallique 2 Cuisson traditionnelle 160-180 20-30 2 Cuisson par convection 150-160 30-40 Gâteau aux pommes à pâte levée Plaque à pâtisserie 3 Cuisson traditionnelle 170-180 35-40 2 Cuisson par convection 150-160 60-70 Plaque à pâtisserie + Plateau universel 1 + 4 Cuisson par convection 150-160 70-80 Tarte aux pommes Grille métallique + 2 moules à fond amovible* (à revêtement noir, ø 20 cm) 1 placé en diagonale Cuisson par convection 170-190 70-90 Plaque à pâtisserie + Grille métallique + 2 moules à fond amovible** (à revêtement noir, ø 20 cm) 1 + 3 Cuisson par convection 170-190 80-100

• Pour faire cuire deux gâteaux, disposez-les sur la grille de la façon suivante: un moule dans le fond à gauche et un moule à l’avant à droite. ** Pour faire cuire deux gâteaux, disposez-les de la façon suivante: au centre, l'un au-dessus de l'autre, sur deux grilles.

Faites préchauer le four pendant 5minutes en utilisant la fonction Grand gril. Type d'aliment Plat et remarques Niveau de la grille Mode de cuisson Temp. (°C) Temps de cuisson (min) Toasts de pain blanc Grille métallique 5 Grand gril 270°C 1 ère face

Hamburgers* (12ea) Grille métallique pour plateau + Plateau universel (pourrécupérer les égouttures) 4 Grand gril 270°C 1 ère face

Le collecteur d'eau est destiné à recevoir l'eau provenant de l'humidité lorsque le four fonctionne avec des aliments à forte teneur en eau. Des déchets alimentaires peuvent s'accumuler sur le collecteur d'eau. S'il n'est pas nettoyé, le meuble dans lequel le four est encastré peut être endommagé. Nettoyez le collecteur d'eau afin de protéger votre meuble après chaque cuisson.

AVERTISSEMENT: Si le collecteur d'eau venait à fuir après la

cuisson, contactez votre centre de services. RETRAIT DES GLISSIÈRES LATÉRALES (SELON LE MODÈLE)

1. Appuyez au centre de la partie

supérieure de la glissière.

2. Faites tourner la glissière

latérale d'environ 45°.

3. Tirez sur la glissière latérale et

retirez-la des deux logements inférieurs. NETTOYAGE DE LA PAROI SUPÉRIEURE (SELON LE MODÈLE)

1. Vous pouvez abaisser l'élément chauant du gril et cela est utile

pour nettoyer la paroi supérieure du four. Retirez l'écrou cylindrique en le tournant dans le sens inverse des aiguilles d'une montre tout en maintenant l'élément chauant.

2. La partie avant de l'élément chauant du gril s'incline vers le

bas mais cet élément chauant ne peut pas être retiré du four. N'appuyez pas l'élément chauant vers le bas, vous risqueriez de le déformer.

3. Une fois le nettoyage terminé, relevez l'élément chauant du gril

à son niveau d'origine et tournez l'écrou cylindrique dans le sens des aiguilles d'une montre.

Que faire si le four ne chaue pas? • Le four n'est peut-être pas allumé. Allumez le four.

• Vérifiez que les réglages adéquats ont bien été eectués.

• Il se peut qu'un fusible de votre habitation ait sauté ou qu'un disjoncteur ait lâché. Remplacez le ou les fusibles concernés ou réenclenchez le disjoncteur. Si ce problème se reproduit fréquemment, contactez un électricien qualifié. Que faire lorsque le four ne chaue pas, même après le réglage des fonctionnalités du four et de la température?

• Ne laissez pas la porte du four ouverte lorsque celui-ci fonctionne.

• Si vous la laissez ouverte, des dysfonctionnements électriques internes risquent de se produire. Contactez le centre de services le plus proche. Que faire si la lumière du four ne s'allume pas?

• L'ampoule du four a peut-être grillé. Remplacez l'ampoule.

• Si l'éclairage du four ne fonctionne toujours pas après le remplacement de l'ampoule, contactez le centre de services le plus proche. Que dois-je faire si le ventilateur fonctionne après l'arrêt du four?

• Après la fin du programme en cours, le ventilateur continue de fonctionner afin de refroidir le four. Contactez le centre de services le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four. Que dois-je faire si toutes les touches sont inopérantes?

• Vérifiez si la sécurité enfants est activée on non. Si elle n'est pas activée, contactez le centre de services le plus proche CODES D'ERREUR Tous les codes d'erreur ne sont pas systématiquement liés à un dysfonctionnement du four. Reportez-vous d'abord à la solution proposée et si le code s'ache à nouveau, contactez votre service d'assistance clientèle SAMSUNG local.

Dispositif d'arrêt de sécurité Le four continue de fonctionner à la température définie pendant une période prolongée.

• En dessous de 105°C 16heures

• De 105 à 240°C 8heures

• 245°C et plus 4heures Éteignez le four et retirez-en les aliments. Laissez le four refroidir avant de l'utiliser à nouveau. Comme il ne s'agit pas d'une erreur du four, vous pouvez continuer à l'utiliser après l'avoir éteint et laissé refroidir.

Erreur de touche Se produit lorsqu'une touche est actionnée pendant plusieurs secondes d'alée. Nettoyez les touches et assurez-vous de l'absence d'eau sur la surface entourant la touche. Éteignez le four et réessayez. Si ce phénomène se poursuit, contactez votre service d'assistance clientèle SAMSUNG local.

Erreur de sécurité Une défaillance du four peut en réduire les performances et représenter un danger pour l'utilisateur. Éteignez immédiatement le four. Contactez votre service d’assistance clientèle SAMSUNG local.

1) ** symbolise n'importe quel numéro.

Neo Airvection_NV70H7584CS_EF_DG68-00544B-02_FR.indd 26 2015-03-02 10:37:34Français - 27 FICHE PRODUIT SAMSUNG SAMSUNG Identification du modèle NV70F7584CS Indice d'ecacité énergétique par cavité (EEI cavité ) 103,6 Classe d'ecacité énergétique par cavité A Consommation d'énergie (électricité) requise pour chauer une charge normalisée dans une cavité d'un four électrique au cours d'un cycle en mode conventionnel par cavité (énergie électrique finale) (EC cavité électrique

0,89kWh/cycle Consommation d'énergie requise pour chauer une charge normalisée dans une cavité d'un four électrique au cours d'un cycle en chaleur tournante par cavité (énergie électrique finale) (EC cavité électrique

0,87kWh/cycle Nombre de cavités 1 Source de chaleur par cavité (électricité ou gaz) Électricité Volume par cavité (V) 70 l Type de four Encastrable Masse de l'appareil (M) 36,3 kg Données déterminées conformément à la norme EN 60350-1 et aux Règlements de la Commission Européenne (EU) N°65/2014 et (EU) N°66/2014. Conseils pour économiser de l’énergie

• Au cours de la cuisson, la porte du four doit être fermée à l’exception des instants où vous retournez les aliments. Veuillez ne pas ouvrir fréquemment la porte au cours de la cuisson afin de maintenir la température du four et d’économiser de l’énergie.

• Si le temps de cuisson est supérieur à 30minutes, vous pouvez éteindre le four 5 à 10minutes avant la fin du temps de cuisson pour économiser de l’énergie. La chaleur résiduelle achèvera le processus de cuisson.

• Planifiez vos utilisations du four pour éviter de l’éteindre entre la cuisson d’un aliment et la cuisson d’un autre afin d’économiser de l’énergie et afin de réduire la durée de réchauage du four.

• Lorsque c’est possible, cuisez plus d’un aliment à la fois.
