MODE D'EMPLOI HWKM45C SAMSUNG
Merci d'avoir acheté ce produit Samsung.
Pour receivevoir un service plus complet, veuillez enregistrer votre produit à l'adresse
www.samsung.com/register
CARACTERISTIQUES

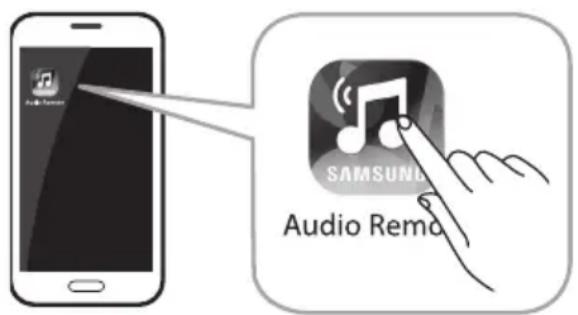

Application Samsung Remote
Commandez votre Soundbar dans la paume de votre main à l'aide d'un apparéil intelligent muni de l'application Samsung Audio Remote. Cette application pratique vous permet de contrôler les fonctions de base du Soundbar comme l'alimentation, le volume et les commandes medias de même que des réglages personalisés comme ceux de l'égaliseur.
Surround Sound Expansion (Expansion du son ambiophonique)
La fonction Surround Sound Expansion (Expansion du son ambiophonique) ajoute de la profondeur et de l'amplitude à votre expérience sonore.

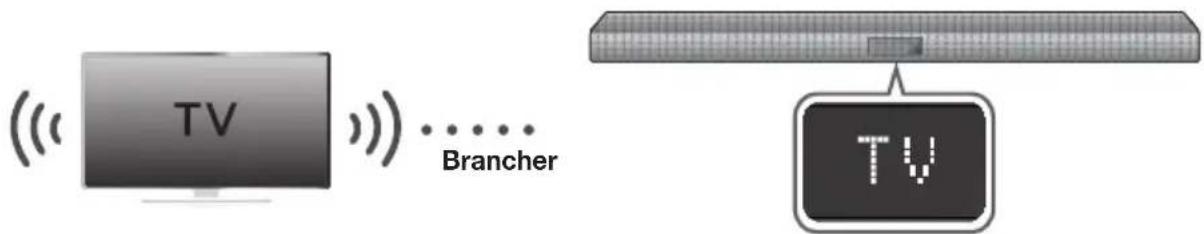

TV SoundConnect
Restituez le son de votre téléviseur par le Soundbar en connectant votre téléviseur et le Soundbar au moyen de la technologie Bluetooth et de TV SoundConnect. La simplicité de connexion et l'absence de cable entre le Soundbar et le téléviseur vous permettent de bien mettre en valeur le design mince de deux systèmes, tout en preserving le look épure de votre environnement. Commandez facilement le Soundbar et le téléviseur à l'aide d'une seule télécommande.
HDMI
L'interface HDMI transmet simultanément les signaux video et audio par un seul cable et fournit une image plus claire.
L'unité est aussi équipée d'une fonction ARC qui vous permet d'éçouter le son de votre téléviseur par une connexion qui s'établit avec le Soundbar en branchant un cable HDMI. Cette fonction n'est disponible que si vous branchez l'unité à un téléviseur qui prend en charge la fonction ARC.

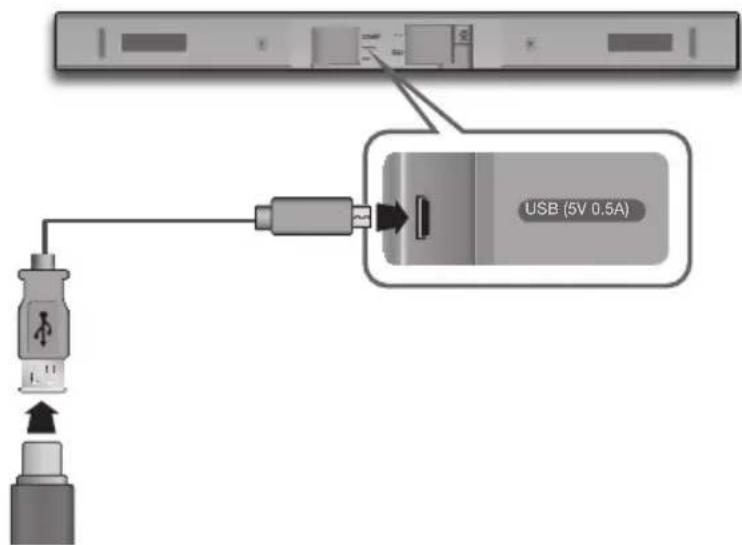

Prise en charge de l'hote USB
Vou puez brancher des peripheriques de stockage USB externes comme des lecteurs MP3, des clés USB, etc. en utilisant la fonction HOTE USB du Soundbar.

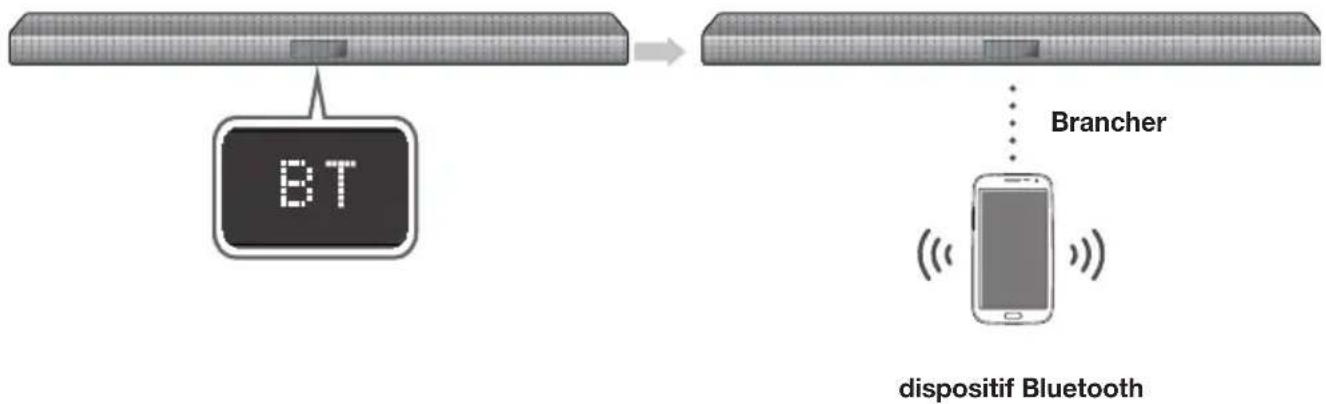

Fonction Bluetooth
Vous pouvez brancher un dispositif Bluetooth au Soundbar pour écouter de la musique stéréophonique de haute qualité, tout cela sans fil!
LICENCES
DOLBY. DIGITAL
Fabriquésous licence concedée par Dolby Laboratories. Dolby et le symbole du double-D sont des marques de commerce de Dolby Laboratories.
dt's 2.0 Channel
Pour les brevets DTS, voir http://patents.dts.com. Fabriquésous licence de DTS Licensing Limited. DTS, le symbole et DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.
HDMI
Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis ou dans d'autres pays.
- Ce qui suit s'applique aussi au caisson des basses sans fil (PS-WK450)
CONSIGNES DE SECURITE
POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIÈRE). CE PRODUIT NE CONTIENT PAS DE PIECES RÉPARABLES PAR L'UTILISATEUR. CONFIEZ TOUTE RÉPARATION À DU PERSONNEL QUALIFIÉ.
ATTENTION
BISQUEDEDECHARGE
ELECTRIQUE E PAS OUVRIR
L'éclair et la flèche dans le triangle indiquent la presente d'une tension dangereuse à l'intérieur du produit.
Le point d'exclamation dans le triangle indique la presence de directives importantes qui accompagnent ce produit.
Produit de classe II: Ce symbole indique qu'une connexion de sécurité à une mise à la terre électric (masse) n'est pas requisite.
Tension c.a.: Une tension nominale identifiée par ce symbole est une tension C.A.
Tension c.c.: La tension nominale identifiée par ce symbole est une tension C.C.
Attention. Consultez les directives d'utilisation: Ce symbole indique à l'utiliser de consulter le guide d'utilisation pour obtenir plus d'information sur les consignes de sécurité.
AVERTISSEMENT
- Pour réduire les risques d'incendie ou de décharges électriques, n'exposez pas l'appareil à la pluie ou à l'humidité.
Pour eviter des blessures, cet appeareil doit etre solidement fixe au plancher/au mur conformement aux directives d'installation.
ATTENTION
- Evitez d'exposer le lecteur auxégoutements et aux éclaboussures. Ne placez pas d'objet contenant des liquides, comme des vases, sur l'appareil.
- Pourmettre cetappareil totalement hors tension,youdevez debrancher la fiche d'alimentation de la prise murale.Par conséquent, la fiche murale doit etre aisément accessible en tout temps..
Cet apparéil numérique de classe B répond aux exigences de la norme canadienne ICES-003.
Cet appeareil est conforme à la licence d'industrie Canada, à l'exception de la norme ou des normes RSS. L'utilisation est assujettie aux deux conditions suivantes :
(1) cet apparéil ne doit pas causeur d'interférènce, et (2) cet apparéil DOIT accepter toute interférènce reçue, incluant l'interférènce qui pourrait causeur un fonctionnement non désiré.
Consignes de sécurité importantes
Lisez attentivement ces instructions d'utilisation avant d'utiliser l'appareil. Suivez toutes les consignes de sécurité fournies ci-dessous. Conserve les instructions d'utilisation à portée de la main pour pouvoir vous y reporter.
1) Lisez ces instructions.
2) Conserve ces instructions.
3) Tenez compte de tous les averissements.
4) Suivez toutes les instructions.
5) N'utilisez jamais cet apparéil à proximé de l'eau.
6) Nettoyez l'appareil uniquement avec un linge sec.
7) N'obstruez aucun orifice de ventilation. Installez l'appareil en respectant les consignes du fabricant.
8) Ne l'installez jamais à proximé de sources de chaleur comme les radiateurs, les registres de chaleur, les poèles ou autres appareils (y compris les amplificateurs) qui dégagent de la chaleur.
9) Ne démonze pas le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Les fiches polarisées sont pourvues de deux lames, dont l'une est plus large que l'autre.Par contre,les fiches de mise à la terre sont pourvues de deux lames et d'une broche de mise à la terre.La broche large ou la troisième broche garantissant votre sécurité.Si la fiche fournie ne peut pas rentrer dans votre prise,demandez a un electricien de replacer cette prise,car elle est obsoleté.
10) Protegez le cordon contre le piétinement ou les pincements, en particulier pres des fiches, des prises murales et à leur point de sortie de l'appareil.
11) Utilisez uniquement les accessoires recommandés par le fabricant.
12) Utilisez uniquement le chariot, le socle, le trépied, le
support ou la table recommends par le fabricant ou vendus avec l'appareil. Si vous utilisez un meuble à roulettes, déplacez ce meuble sur lequel repose l'équipment avec précaution, afin
d'eviter les blessures que pourrait entrainer le basculement de l'appareil.
13) Débranche cet apparéil en cas d'orage ou si vous ne l'utilise pas pendant une période prolongée.
14) Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire si l'appareil a été endommagé d'une façon ou d'une autre: cordon d'alimentation ou fiche endommagée, projection de liquide ou chute d'objets sur l'appareil, exposition à la pluie ou à l'humidité, fonctionnement anormal, chute de l'appareil.
PRECAUTIONS

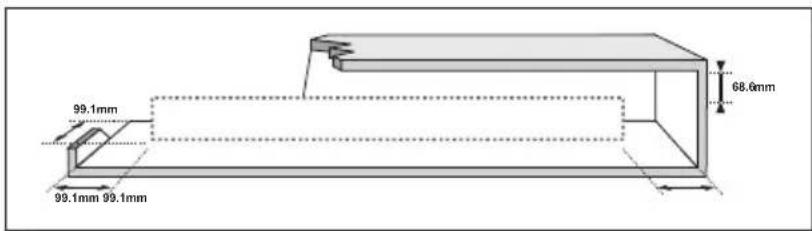

Assurez-vous que l'alimentation en courant c.a. de votre domicile est conforme aux exigences indiquées sur l'étiquette d'identification apposée à l'arrête du produit. Installez votre produit sur le plan horizontal, sur une base stable (meuble) en prévoyant assez d'espace pour l'aération (3 à 4 po/7 à 10 cm). Assurez-vous que les fentes d'aération ne sont pas couvertes. Ne placez pas l'unité sur des amplificateurs ou d'autres équipements qui pourrait devenir chauds. Cette unité est donc pour une utilisation continue. Pour êtreindre complètement l'unité, débranchez la fiche c.a. de la prise murale. Débranchez l'unité si vous ne l'utilise pas pendant une période prolongée.
Durant les orages, débranchez la fiche c.a. de la prise murale. Les pics de tension causés par la foudre pouraient endommager l'unité.
Protégez le produit de l'humidité (p. ex. des vases), de la chaleur excessive (p. ex. un foyer) ou de l'équipment créé un puissant champ magnétique ou électrique. Débranchez le cable d'alimentation de la prise murale c.a. en cas de dysfonctionnement de l'unité. Notre produit n'est pas destiné à un usage industriel. Il ne convient qu'à une utilisation personnelle. De la condensation pourrait se former si vous produit a été entreprises à des températures froides. Si vous transportez l'unité durant l'hiver, attendez environ 2 heures jusqu'à ce qu'elle ait atteint la température de la piece avant son utilisation.

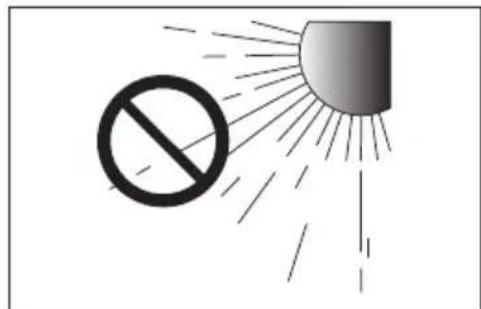

N'exposez pas l'unité à la lumière directe du soleil ou à d'autres sources de chaleur. Cela pourrait cause une surchauffe du fil et un dysfonctionnement de l'unité.
La pile utilisée pour alimenter ce produit contient des substances chimiques qui sont nuisibles pour l'environnement. Ne jetez pas la pile au feu dans les ordures menagères générées. N'exposez pas la pile à une chaleur excessive, à la lumière directe du soleil ou au feu. Ne court-circuitez pas les circuits, ne demontez pas ou ne surchauffez pas la pile. Il y a risque d'explosion si la pile est incorrectement remplacee. Remplacez seulement par une pile identique ou de type équivalent.
AVERTISSEMENT: NE PAS INGÉRER LA PILLE. ELLE PRÉSENTE UN RISQUE DE BRûLURE CHIMIQUE. La télécommande fournie avec ce produit contient une pile bouton. Si la pile bouton est ingérée, de graves brûlures pourrait survenir en seulement 2 heures et cause la mort. Gardez les piles neuves ou usées à l'écart des enfants. Si le compartment des piles ne se ferme pas
completement, cessez d'utiliser la télécommande et gardez-la a l'ecart des enfants. Si vous pensez que la pile pourrait avoir etre ingerie ou placee a I'intérieur d'une partie du corps, consultez immediatement un medecin.
TABLE DES MATIÈRES
2 POUR DEMARRER
2 Caractéristiques
3 Information relative à la sécurité
7 Ce qui est inclus
8 DESCRIPTIONS
8 FACE Avant/DROITE
9 Face inférieure
10 Telecommande
13 INSTALLATION
13 Installation du Soundbar
13 Installation de la fixation murale
18 CONNEXIONS

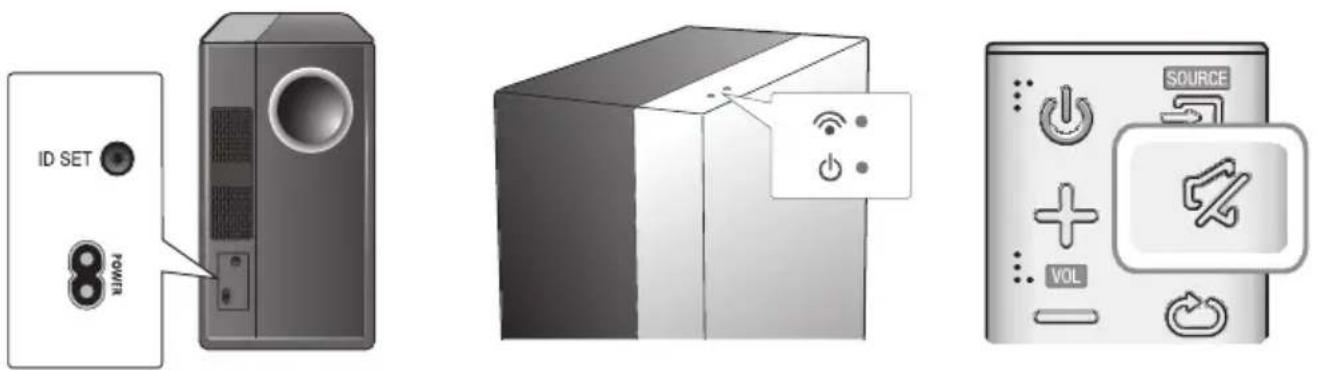

18 Connexion du caisson des basses

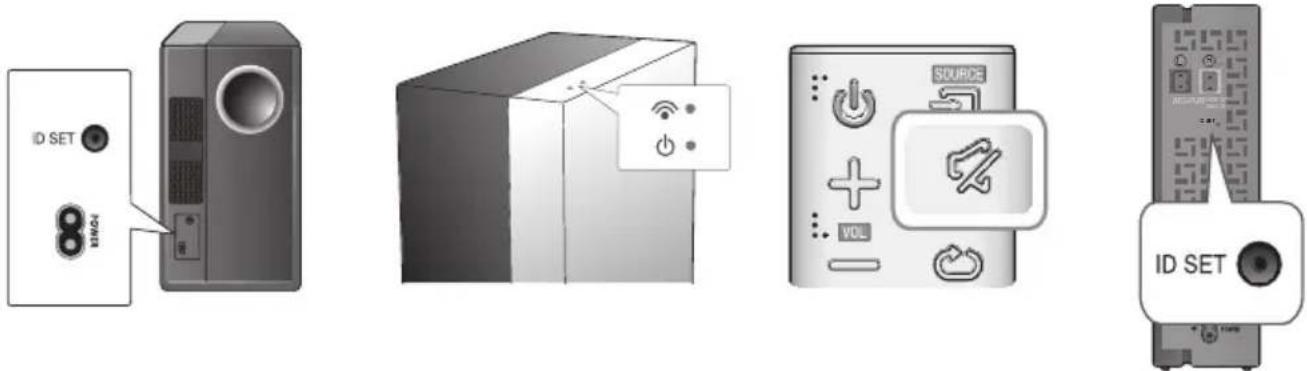

19 Connexion du caisson des basses et du SWA-8000S (vendu séparation)
20 Connexion des enceintes
ambiophoniques (vendues séparément)
21 Connexion à un téléviseur

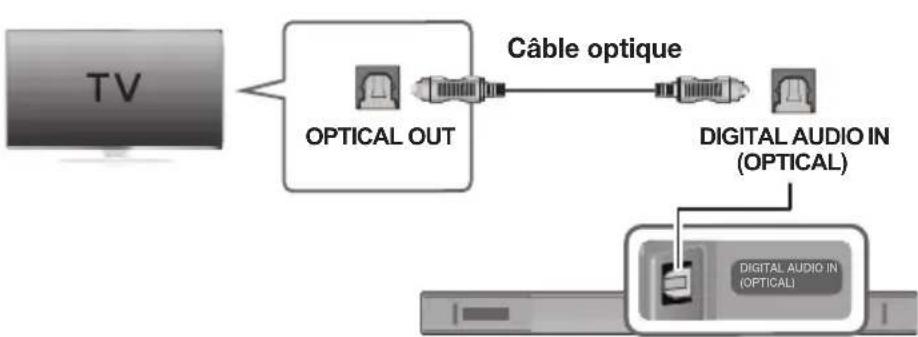

21 Connexion à un téléviseur à l'aide d'un cable optique numérique.
22 Connexion à un téléviseur à l'aide d'un cable HDMI (optique)
22 TV SoundConnect
24 Connexion à des péripériques externes

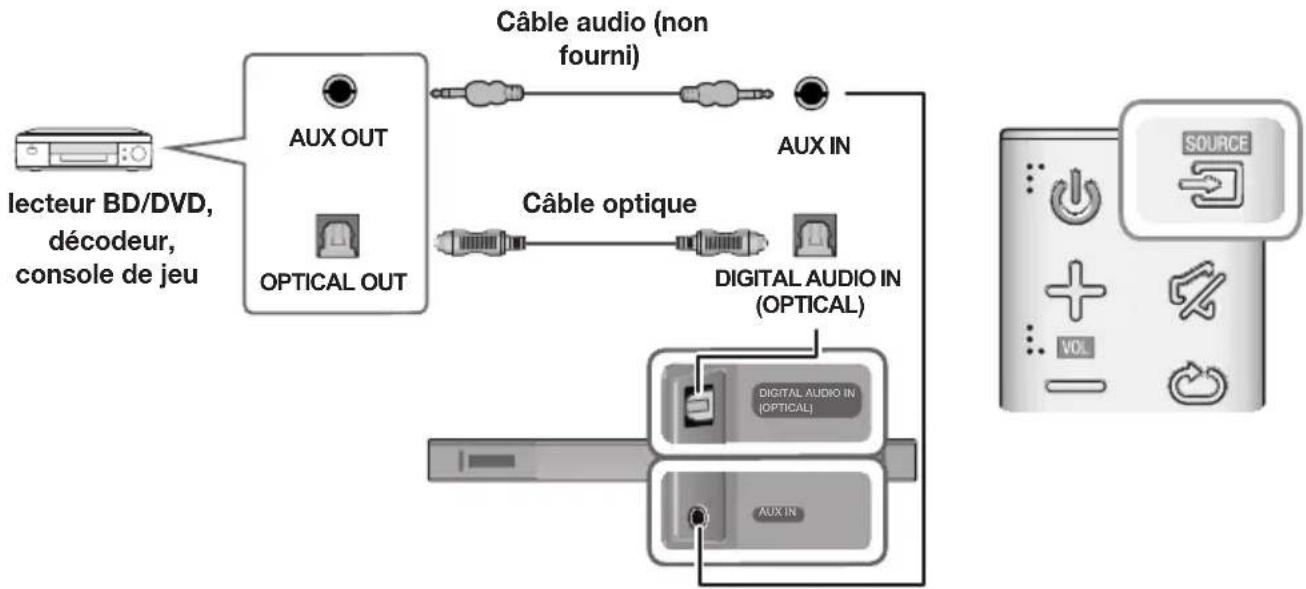

24 Câble audio optique ou analogue
25 Cable HDMI

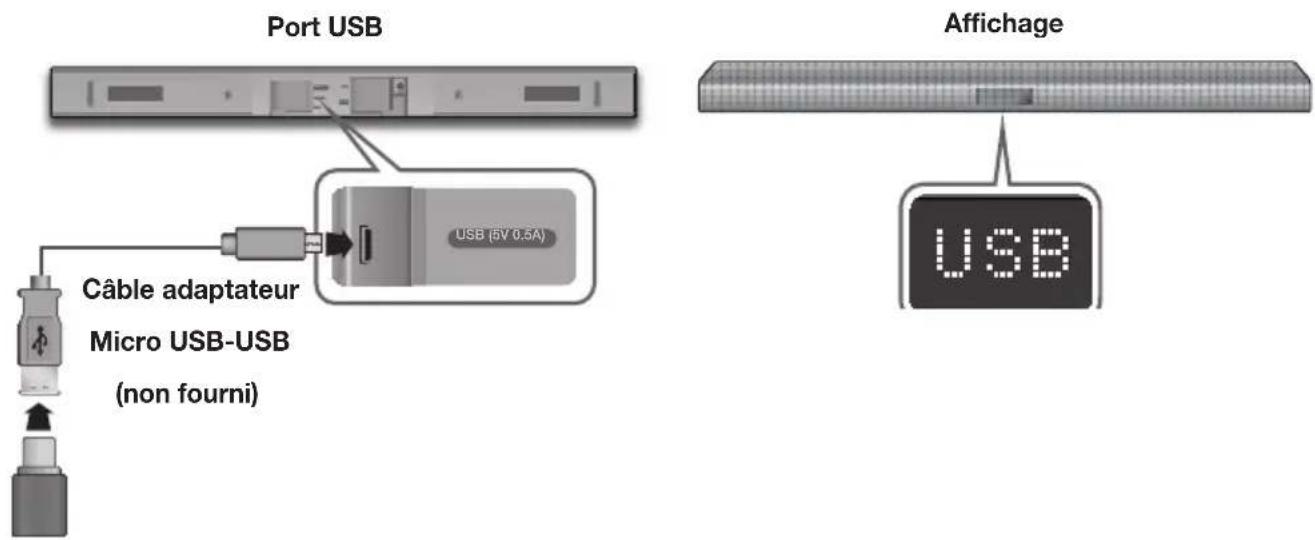

25 USB
27 FONCTIONS
27 Mode d'entrée
28 Bluetooth
31 Mise à niveau du logiciel
32 DÉPANNAGE
32 Dépannage
33 ANNEXE
33 Caracteristiques techniques
Les figures et les illustrations de ce guide d'utilisation sont fournies à titre de referencia seulement. Elles peuvent différer de l'apparce reelle du produit.
CE QUI EST INCLUS
AVANT DE LIRE LE GUIDE D'UTILISATION
Notez les termes suivants avant de dire le guide d'utilisation.
Icônes utilisées dans ce guide
| Icône | Média | Définition |
| Attention | Indique une situation où une fonction ne marche pas ou des réglages peuvent être annulés. |
| Remarque | Indique des conseils ou des directives de la page qui vous aide à utiliser une fonction. |
Vérifiez la présence des accessoires fournis indiqués plus bas.
Télécommande/pile au lithium (3 V : CR2032)
Cordon d'alimentation : 2 DE CHAQUE
Adaptatour.c.a./c.c
Cable optique
Guide de fixation murale
Porte-vis:2DE CHAQUE Vis:2 DE CHAQUE
Support-fixation murale de gauche
Support-fixation murale de droite Cable HDMI
- L'apparance des accessoires peut différer légrement des illustrations ci-dessus.
- le cable adaptateur Micro USB USB sont vendus séparément. Pour les acheter, contactez un Centre de service Samsung ou le service clientèle Samsung.

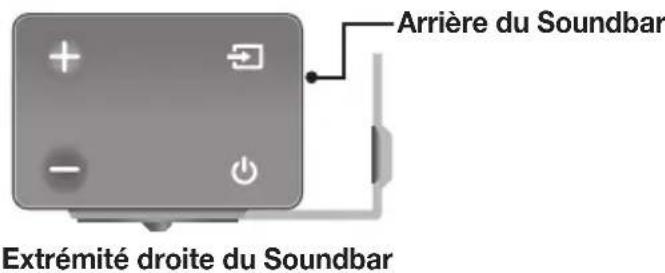

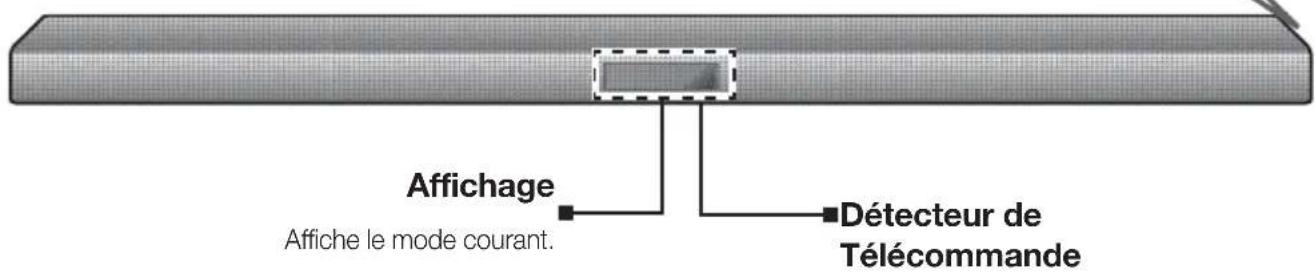

FACE AVANT/DROITE
1 Bouton + /Volume)
Règle le niveau de volume. La valeur numérique du volume sonore s'affiche sur la face avant.
Bouton - Source)
Selectionne I'entree D.IN, AUX, HDMI, BT, TV ou USB.
- Pendant que l'unité est alimentée en tension, si vous appuyez sur le bouton (Source) pendant plus de 3 secondes celui-ci pourrait être servir de bouton (Mise en sourdine). Pour annuler le réglage du bouton (Mise en sourdine), appuyez de nouveau sur le bouton (Source) pendant plus de 3 secondes.
Permet d'allumer et d'eteindre I'appareil.
Côté droit
Lorsque you branchez le cordon c.a., le bouton d'alimentation s'activera dans un delai de 4 a 6 secondes.
Lorsque you allumez l'unité, il faut prévoir un-delai de 4 à 5 secondes avant que du son ne soit produit.
- Si vous souhaitez restituer le son uniquement du Soundbar, vous doivent les haut-parleurs du téléviseur hors fonction dans le menu de réglage du son de votre téléviseur. Reportez-vous au guide du propriétaire accompagnant votre téléviseur.

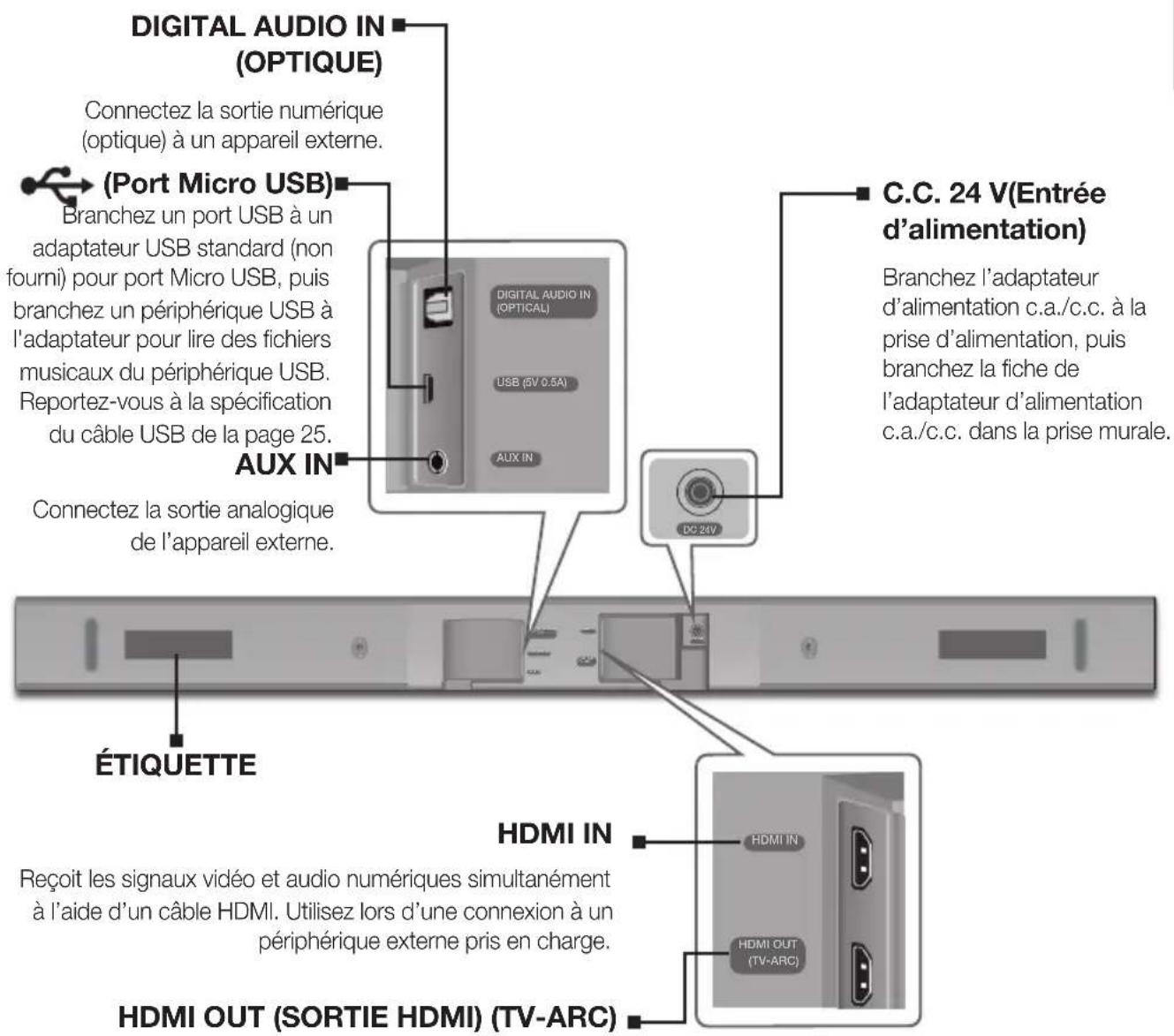

PANNEAU DU BAS
Reçoit simultanément les signaux video et audio numériques à l'aide d'un cable HDMI.
- Lors de la déconnexion du cable d'alimentation de l'adaptateur c.a./c.c. de la prise murale, tirez sur la fiche. Ne tirez pas sur le cable.
- Ne branche pas cette unité ou d'autres composants à une prise c.a. jusqu'à ce que toutes les connexions entre les composants soient établies.
Assurez-vous de poser l'adaptateur c.a./c.c. à plat sur une table ou le plancher. Si vous mettez un adaptateur c.a./c.c. en position suspendue avec le connecteur du cordon c.a. orienté vers le dessus de l'eau ou d'autres substances étrangères pourraient pénétre dans l'adaptateur et causeur son dysfonctionnement.
TÉLÉCOMMANDE
SOURCE
Appuyez pour sélectionner une source branchée au Soundbar.
Mise en sourdine
Vous pouvez couper le volume en une seule étape sur pression d'un bouton. Appuyez de nouveau pour activer le son au volume précédemment établi.
Répéter
Appuyez sur ce bouton pour régler la fonction Répéter lorsque vous écoutez des fichiers musicaux sur un périhérique USB.
TRACK - REPEAT (RépéTER LA PISTE) : Lit toutes les pistes de manière répétée.
ALL - REPEAT (REPETER TOUTES) : Lit toutes les pistes plusieurs fois.
RANDOM - REPEAT (REPETER ALEATOIREMENT) : Lit les pistes plusieurs fois de manière aléatoire.(Une piste déjà lue peut être lue de nouveau.)
Saut vers I'avant
Lorsqu'un lecteur utilise contient plus d'un fichier et que vous appuyez sur le bouton , le fichier suivant est selectionné.
Appuyez sur le bouton Bluetooth POWER (ALIMENTATION Bluetooth) de la télécommande pour activer et désactiver la fonction Alimentation Bluetooth. Voir les pages 23 et 29 pour plus de détails.
(o) SON
La fonction Surr. Sound (Son ambiophonique) ajoute de la profondeur et de l'amplitude à votre expérience sonore. Appuyer sur le bouton (o) SOUND (SON) permet de parcourir les réglages Surr. Sound :
Appuyez sur le bouton et pendant environ 5 secondes pour activer et désactiver la fonction Anynet+.
OFF-ANYNET+,ON-ANYNET+ (ANYNET+-DÉSACTIVÉ, ANYNET+-ACTIVÉ)
La fonction ANYNET+ vous permet de contrôler le Soundbar à l'aide de la télécommande d'un téléviseur Samsung compatible avec la fonction Anynet+.
Le Soundbar doit être branché au téléviseur à l'aide d'un cable HDMI.
Appuyez sur le bouton pendant environ 5 secondes pour activer et désactiver la fonction Lien de mise en fonction automatique.
OFF - POWER LINK, ON - POWER LINK (LIEN DE MISE EN FONCTION - DÉSACTIVÉ, LIEN DE MISE EN FONCTION - ACTIVÉ)
- Auto Power Link (Lien Mise en fonction automatique)
Synchronise le Soundbar avec une source optique branchée par une prise optique pour qu'il s'allume automatiquement lorsque vous allumez le téléviseur. (Voir page 21)
- Cette fonction est uniquement accessible en mode D.IN.
EFFECT SONORE
Voupez selectionner differentes modes sonores - STANDARD (Original Sound)
STANDARD (Son original), MUSIC (MUSIQUE), CLEAR VOICE (VOIX CLAIRE), SPORTS (SPORTS), CINEMA (CINÉMA) et NIGHT MODE (MODE NUIT) - selon le type de sources que vous désirez écouter.
Selectionnez le mode STANDARD si vous pouze profiter de la qualite sonore d'origine.
Soundbar est un nom exclusif de Samsung.
- Faites fonctionner le télévisuer au moyen de sa télécommande.
Alimentation
Permet d'allumer et d'eteindre le Soundbar.
Volume
Règ le niveau sonore de l'unité.
Lecture/pause
Appuyez sur le bouton pour interrompre momentanement la lecture du
fichier.
Appuyez sur le bouton pour dire de nouveau le fichier selectionné.
Saut vers l'arrière
Lorsqu'un lecteur utilisé contient plus d'un fichier et que vous appuyez sur
le bouton le fichier suivant est selectionné.
RéGLAGE SONORE
Appuyez pour selectionner TREBLE, BASS, SUBWOOFER LEVEL, AUDIO SYNC,
REAR SPEAKER ou REAR LEVEL (AIGU, BASSES, NIVEAU DU CAISSON DES
BASSES, SYNC AUDIO SYNC, ENCEINTE ARRIÈRE OU NIVEAU ARRIÈRE).
Utilisez ensuite les boutons , pour régler le volume des aigus et des basses
de -6 à +6, le NIVEAU DU CAISSON DES BASSES de -12, -6 à +6.
Appuyez sur le bouton SOUND CONTROL (RéGLAGE SONORE) et maintenez-
le enforcé pendant environ 5 secondes pour régler le son de chaque bande de
fréquence. Les fréquences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et
10 kHz peuvent être seLECTIONNées et régles entre -6 et +6.
Pour regler le niveau du caisson des basses à l'aide de l'application mobile
msung Audio Remote), utilisez les boutons ««, «» pour augmenter ou
diminuer le niveau du caisson des basses en moins de 3 secondes de
I'enforcement du bouton WOOFER (GRAVES).
Si le Soundbar est branché à un téléviseur numérique et que la vente semble
désynchronisé par rapport au son, appuyez sur le bouton SOUND CONTROL
(REGLAGE SONORE) pour sélectionner SYNC AUDIO et synchroniser le son et
l'image. Utilisez les boutons , pour regler le délambda sonore entre 0 ms et 300
ms. En mode USB, en mode TV et en mode BT, la fonction Sync Audio pourrait
ne pas etre accessible.
Pour régler le volume du niveau arrière, Sélectionnez REAR SPEAKER
(ENCEINTE ARRIÈRE) dans la commande sonore et réglez le volume entre
OFF-RS et ON-RS en utilisant les boutons , .
Pour régler le volume du niveau arrière, Sélectionnez REAR LEVEL (NIVEAU
ARRIÈRE) dans la commande sonore et réglez le volume entre -6 et +6 en
utilisant les boutons ,
Le mode REAR SPEAKER (ENCEINTE ARRIÈRE) et REAR LEVEL (NIVEAU
ARRIÈRE) sont seulement accessibles si vous branchez le SWA-800S (vendu
separation).
Commande du Soundbar à l'aide de la télécommande
- Appuyez sur le bouton (o) SOUND (SON) pendant plus de 5 secondes pendant que le Soundbar est allumé.
- La fonction «ON - TV REMOTE» apparaît sur l'écran du Soundbar.
- Dans le menu du téléviseur, reglez l'enceinte du téléviseur sur enceinte externe.
- Les menus du téléviseur different en fonction du fabricant et du modele. Reportez-vous au guide d'utilisation du téléviseur pour obtenir de plus amples renseignements.
- Seuls les boutons VOLUME +/- et MUTE (MISE EN SOURDINE) pourrait être utilisés pour commander le Soundbar.
- Cette fonction n'est pas disponible lorsque le Soundbar est en mode TV SoundConnect, TV ARC ou HDMI.
- Fabricants prénant en charge cette fonction : - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Cette fonction pourrait ne pas être compatible avec la télécommande du téléviseur » cela dépend du fabricant de la télécommande.
- Pour désactiver cette fonction, appuyez sur le bouton (o) SOUNDpendant cinq secondes. « OFF - TV REMOTE » apparait sur l'écran du Soundbar.
INSERTION DES PILES DANS LA TÉLECOMMANDE
- Utilisez une piece de monnaie appropriée pour faire tourné le couvercle du logement des piles de la télécommande dans les sens antihoraire et le retarder comme cela est illustré dans la figure ci-dessus.
- Insérez une pile au lithium de 3 V. Assurez-vous que la polarité positive (+) est orientée vers le haut lors de l'insertion de la pile. Replacez le couvercle du compartment des piles et alignez les marques '●' côte à côte comme cela est illustré dans la figure ci-dessus.
- Utilisez une piece de monnaie appropriée pour faire tourner complètement le couvercle du logement des piles de la télécommande dans le sens horsaire et le remetre en place.
INSTALLATION DU SOUNDBAR

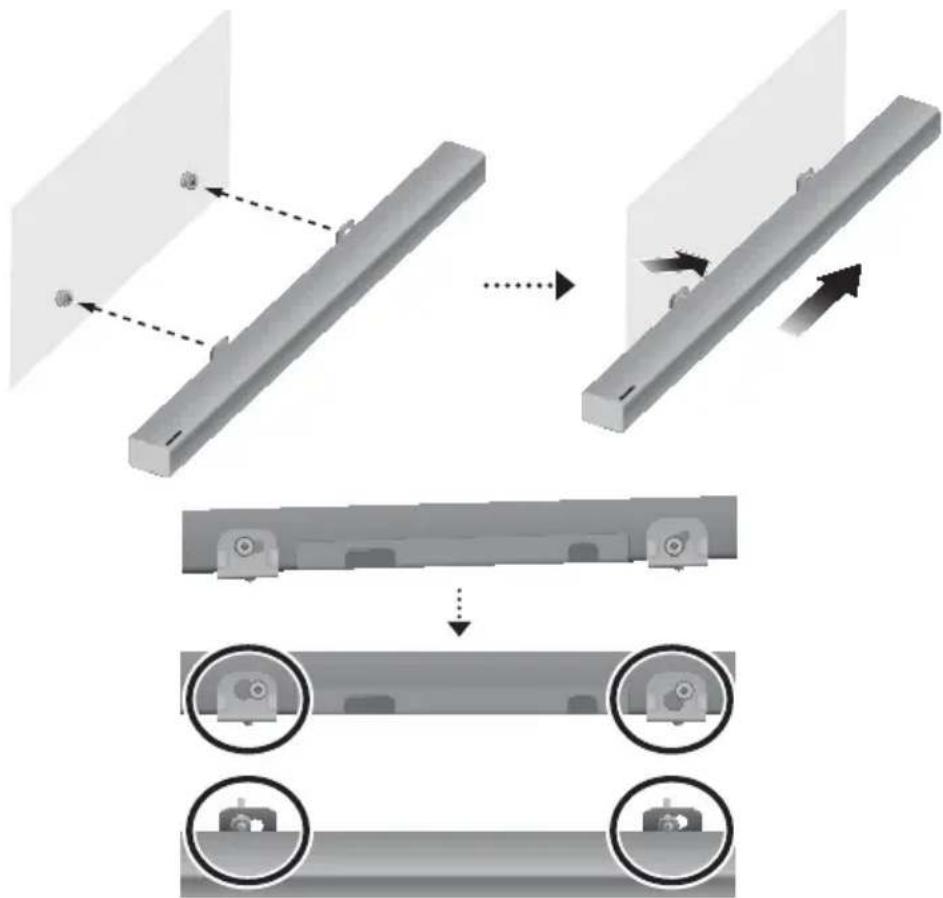

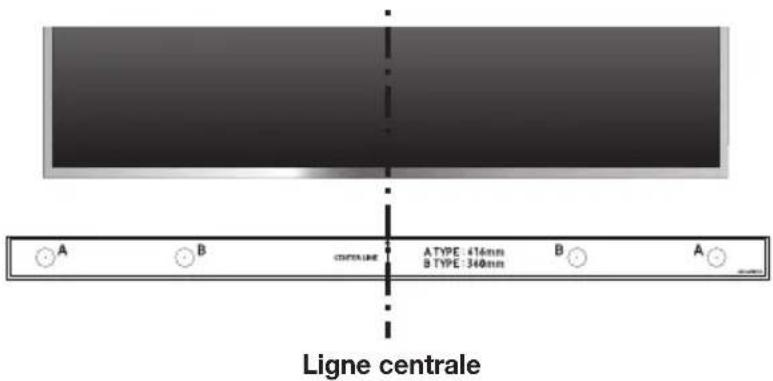

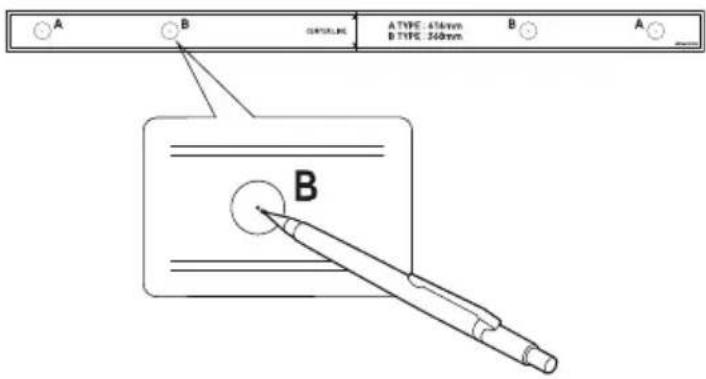

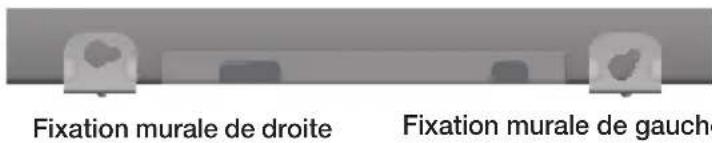

INSTALLATION DE LA FIXATION MURALE
Précautions à prendre lors de l'installation
- Ne peut être installée que sur un mur vertical.
- Pour l'installation, évitez les pieces où la température ou l'humidité est élevé ou les murs qui ne peuvent pas supporter le poids de l'appareil.
- Vérifiez la solidité du mur. Si le mur n'est pas suffisamment solide pour supporter l'unité, renforcez-le ou installez l'unité sur un autre mur qui peut supporter son poids
- Achetez et utilisez des vis de fixation ou des ancrages convenant au type de mur que vous avez (plaque de plâtre ou en fer, bois, etc.) Si cela est possible, fixez les vis de fixation dans les poteaux muraux.
- Des vis pour un montage mural doivent etre achetees en fonction du type et de l'epaisseur du mur sur lequel le Soundbar sera posé.
-Diametre : M5
-
Longueur: une longueur de 3,5 cm (1 3/8 po) ou plus est recommandée.
-
Connectez les cables de l'unité à des périhériques externes avant de l'installer sur le mur.
Assurez-vous que I'unité est eteinte et debranchee avant de I'installer. Autrement, il y a risque de decharge.
electrique.
- Placez le Wall Mount Guide (Guide de fixation murale) contre la surface murale.
Le Wall Mount Guide (Guide de fixation murale) doit etre de niveau.
- Si vous téléviseur est monté sur le mur, installez le Soundbar à une distance d'au moins 5 cm (2 po) sous le téléviseur.
- Alignez la Center Line (Ligne centrale) du guide de fixation murale avec le centre du téléviseur (si vous montez le Soundbar sous le téléviseur), puis fixez le Wall Mount Guide (Guide de fixation murale) au mur à l'aide d'un ruban adhésif.
- Si vous ne le montez pas sous un téléviseur, place la Center Line (Ligne centrale) au centre de la zone d'installation.
-
Poussez la pointe d'un stylo ou la pointe taillée d'un crayon dans le centre des images B-TYPE (TYPE B) sur chaque extrémité du guide pour marquer les orifices de passage des vis de fixation, puis retirez le Wall Mount Guide (Guide de fixation murale).
-
À l'aide d'un foret de dimension appropriée, percez un orifice dans le mur sur chaque point de marquage.
- Si les points de marquage ne correspondent pas aux positions des goujons, assurez-vous d'insérer les ancrages ou les gains d'expansion dans les orifices avant d'utiliser les vis de fixation. Si vous utilisez des ancrages ou des gains d'expansion, assurez-vous que les orifices que vous perzez sont suffisamment grands pour les logger.
- Enforcez une vis (non fournie) dans chaque Holder-Screw (Porte-vis), puis serrez fermement chacune d'entre elles.
- Utilisez deux Screws (Vis) (M4 x L14) pour fixer les deux Bracket-Wall Mount L and R (Supports-fixations murales de gauche et de droite). Pour assurer un ajustement adequat, assurez-vous d'aligner les bourrelets du Soundbar avec les orifices des supports.
Lors de l'assemblage, assurez-vous que la partie suspendue des supports-fixations murales se trouve a I'arrere du Soundbar. Consultez l'illustration ci-dessus.
- Les supports gauche et droit ont des formes différentes. Assurez-vous de les placer correctement.
- Installez le Soundbar à l'aide des Bracket-Wall Mounts (Supports-fixations murales) en suspendant les Bracket-Wall Mounts (Supports-fixations murales) sur les Holder-Screws (Porte-vis) du mur.
- Inclinez légerement le Soundbar pour insérer les deux têtes des Holder-Screw (Porte-vis) dans les orifices du Bracket-Wall Mount (Support-fixation murale). Poussez le Soundbar dans la direction des flèches pour vous assurer que les deux côts sont fermement fixés.

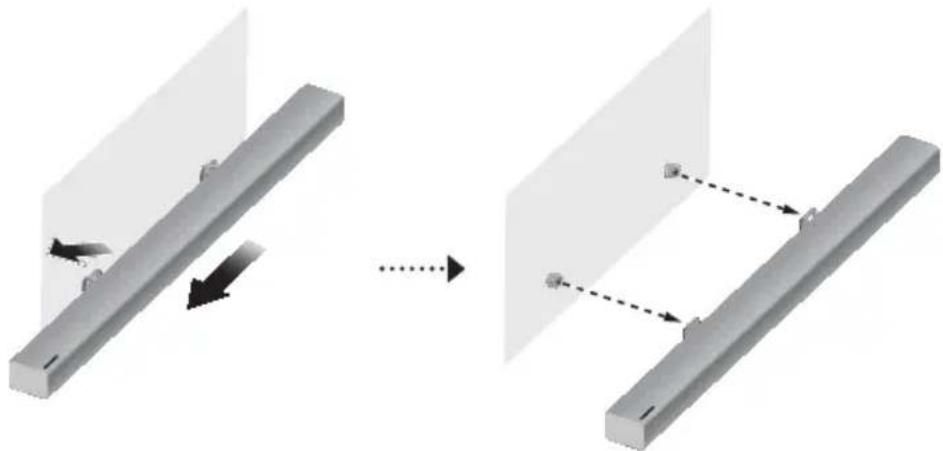

DÉMONTAGE DU SOUNDBAR DU MUR
- Pour démonter le Soundbar de la fixation murale, poussez-le dans la direction de la flèche, inclinez-le légèrement, puis dégagez-le du mur de la manière illustrée.
- Ne le suspendez pas à l'unité installée et évitez de le heurter ou de l'échapper.
Fixez solidement l'appareil au mur de sorte qu'il ne tombe pas. Si I'unité tombe, elle pourrait cause des blessures ou endommager le produit.
- Si vous installez l'unité sur un mur, veuillez vous assurer que des enfants ne tireront pas sur un ou plusieurs câbles de connexion, car cela pourrait entraîner la chute du produit.
- Pour une performance optimale d'une installation murale d'un support, installez le système d'enceintes à une distance d'au moins 5 cm (2 po) sous le téléviseur, si le téléviseur est monté sur le mur.
Pour vretse scurite, ne montez pas l'unite sur le mur. Installez-la sur une surface plane et sure ou elle est peu susceptible de tomber.
- On ne doit pas brancher le cordon d'alimentation de ce produit ou de votre téléviseur dans une prise murale à moins que toutes les connexions ne soient réalisées.
- Avant de déplacer ou d'installer ce produit, assurez-vous de couper l'alimentation et de débrancher le cordon d'alimentation.
CONNEXION DU CAISSON DES BASSES
CONNEXION AUTOMATIQUE DU CAISSON DES BASSES
L'identification de connexion du caisson des basses est prétable à l'usine et l'unité principale et le caisson des basses devraient étabir un lien (se connecter sans fil) automatiquement lors de leur mise en fonction.
Lorsque la connexion du caisson des basses est complètement établie, levoyant DEL bleu de liaison du caisson des basses cesse de clignoter et s'illumine en continu.
CONNEXION MANUELLE DU CAISSON DES BASSES
Si levoyant DEL n'arrête pas de clignoter lorsque I'unité principale et le caisson des basses sont allumés,veuillez définir lID en suivant les étapes ci-dessous.
- Important : Avant de commencer, insérez la pile dans la télécommande. Voir la page 12 pour des directives.
-
Branchez les cordons d'alimentation de l'unité principale et du caisson des basses dans une prise murale c.a.
-
Appuyez sur le bouton ID SET (DEFINIR ID) à l'arrête du caisson des basses à l'aide d'un petit objet pointu pendant 5 secondes.
Levoyant VEILLE s'eteint et levoyant DEL bleu LIEN clignote rapidement.
3. Pendant que l'unité principale est allumée (en mode VEILLE), appuyez sur le bouton Mise en sourdine de la télécommande pendant 5 secondes.
4. Le message ID SET (DéFINIR ID) apparait sur l'écran du Soundbar.
5. Pour finaliser la liaison, allumez l'unité principale pendant que levoyant DEL bleu du caisson des basses clignote.
L'unité principale et le caisson des basses doivent maintainer être en lien (connectés).
Le voyant DEL bleu de LIAISON du caisson des basses doit etre constamment allumé et ne pas clignoter.
Si une lumiere bleue emane constamment du voyant de liaison, le processus de connexion a echoue. Eteignez l'unité et repetez à partir de I'etape 2.
Le caisson des basses produit un son d'une(Meilleure qualite si vous selectionnez un effet sonore. (Voir page 10)
- Avant de déplacer ou installer le produit, assurez-vous de couper l'alimentation et de débrancher le cordon d'alimentation.
- Si vous utilisez un apparéil qui utilise la même fréquence (2,4 GHz) que le Soundbar pres de celui-ci, l'inérence pourrait entrainer des interruptions du son.
- La portée maximale de transmission des ondes sans fil est d'environ 5 m (16.4 pi) entre l'unité principale et le caisson des basses; elle varie toute fois en fonction de l'environnement d'installation. Si un mur de béton armé ou métallique sépare l'unité principale et le caisson des basses sans fil, le système pourrait ne pas fonctionner du tout en raison du fait que le signal sans fil ne peut pas pénétre le métal.
- Si l'unité principale n'establit pas la connexion sans fil, repêtez les étapes 1 à 5 de la page précédente pour rétablier la connexion entre l'unité principale et le caisson des basses sans fil.
Lantene de reception sans fil est integree au caisson des basses sans fil. N'expose pas l'unite a I'eau ou a I'humidite.
Pour une performance d'ecoute optime, assurez-vous que la zone autour du caisson des basses sans fil n'est pas obstruée.
Profitez réellement de la technologie d'écoute ambiophonique sans fil en connectant le nécessaire d'enceinte arrêté de Samsung (SWA-8000S) à votre Soundbar. (Vendu séparation)
CONNEXION DU CAISSON DES BASSES ET DU SWA-8000S (VENDU SEPARÉMENT)
CONNEXION MANUELLE DU CAISSON DES BASSES ET DU SWA-8000S
Si les voyageants DEL bleus n'arrêtent pas de clignoter lorsque l'unité principale, le caisson des basses et le SWA-8000S sont allumés, veuillez réinitialiser l'ID de liaison en suivant la procédure ci-dessous.
- Branchez les cordons d'alimentation de l'unité principale, le caisson des basses et le SWA-8000S dans une prise murale c.a.
- Appuyez sur le bouton ID SET (DEFINIR ID) à l'arrête du caisson des basses et le SWA-8000S à l'aide d'un petit objet pointu pendant 5 secondes.
- Les voyageants bleus de LIAISON du caisson des basses et du SWA-8000S clignotent rapidement.
- Appuyez sur le bouton de la télécommande pendant 5 secondes lorsqu'el'unité principale est ETEINTE.
- Le message DÉFINIR ID apparait sur l'écran de l'unité principale pendant un court moment, puis disparait.
- Lorsque les voyageurs du caisson des basses et du SWA-8000S clignotent en bleu, appuyez sur le bouton de la télécommande ou sur le cote croit de l'unité principale pour allumer l'unité principale.
- La connexion est établie si les voyageurs DEL bleus du caisson des basses et du SWA-8000S arrêtent de clignoter et s'illuminent en continu.
CONNEXIONS
L'unité principale, le caisson des basses et le SWA-8000S devraient maintainant être reliés (connectés).
- Les voyageants de liaison (DEL bleus) du caisson des basses et du SWA-8000S doivent être constamment allumés et ne pas clignoter.
Si les voyants de LIAISON ne restent pas allumés, le processus de liaison n'a pas abouti. Eteignez l'unité principale, revenz a l'etape 2 et reconnencez.
Le caisson des basses produit un son d'une(Meilleure qualite si vous selectionnez un effet sonore. (Voir page 10)

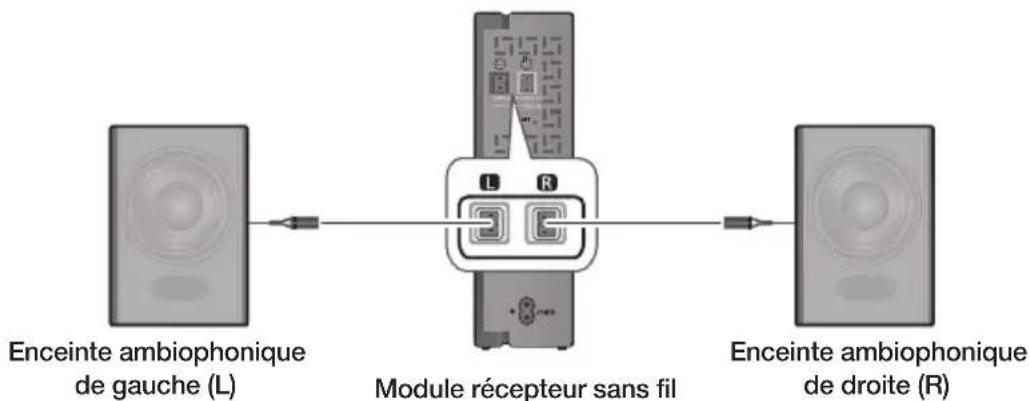

CONNEXION DES ENCEINTES AMBIOPHIQUES (VENDUES SEPARÉMENT)
- Placez ces enceintes à l'extérieur de votre position d'écoute. S'il n'y a pas suffisamment de place, placez ces enceintes pour qu'elles soient l'une en face de l'autre. Placez-les à une distance d'environ 60 à 90 cm (2 à 3 pi) au-dessus de votre oreille, pour qu'elles soient l'une en face de l'autre.
- Les enceintes ambiophoniques doivent être connectées au module récepteur sans fil.
- Chaque enceinte a une étiquette colorée sur son dos ou sur son côte. Chaque cable dispose d'une bande colorée pres de l'extremité. Faites correspondre chaque cable sur l'étiquette de l'enceinte par couleur, puis connectez le cable à l'enceinte.
CONNEXION À UN TÉLEVISEUR
- Important : Avant de commencer, insérez la pile dans la télécommande. Voir la page 12 pour des directives.
CONNEXION À UN TÉLEVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE
-
Connectez l'entrée DIGITAL AUDIO IN (ENTRÉE AUDIO NUMÉRIQUE) (OPTIQUE) du Soundbar à la prise OPTICAL OUT (SORTIE OPTIQUE) du télévisuer à l'aide d'un cable optique numérique.
-
Appuyez sur le bouton (Source) du côté droit du Soundbar ou le bouton SOURCE de la télécommande pour selectionner le mode D.IN.
Auto Power Link (Lien Mise en fonction automatique)
Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un cable optique numérique, vous pouvez régler la fonction Lien de mise en fonction automatique à ACTIVÉ pour que le Soundbar se mette automatiquement en fonction lorsque vous allumez le téléviseur.
- Branchez le Soundbar et un téléviseur à l'aide d'un cable optique numérique.
- Appuyez sur le bouton (Source) du côté droit de l'unité principale ou le bouton SOURCE de la télécommande pour selectionner le mode D.IN.
- Appuyez sur le bouton de la télécommande pendant environ 5 secondes pour activer et désactiver la fonction Lien mise en fonction automatique.
- Selon le périphérique branché, la fonctionne Auto Power Link (Lien mise en fonction automatique) pourrait ne pas fonctionner.
- Cette fonction est uniquement accessible en mode D.IN.

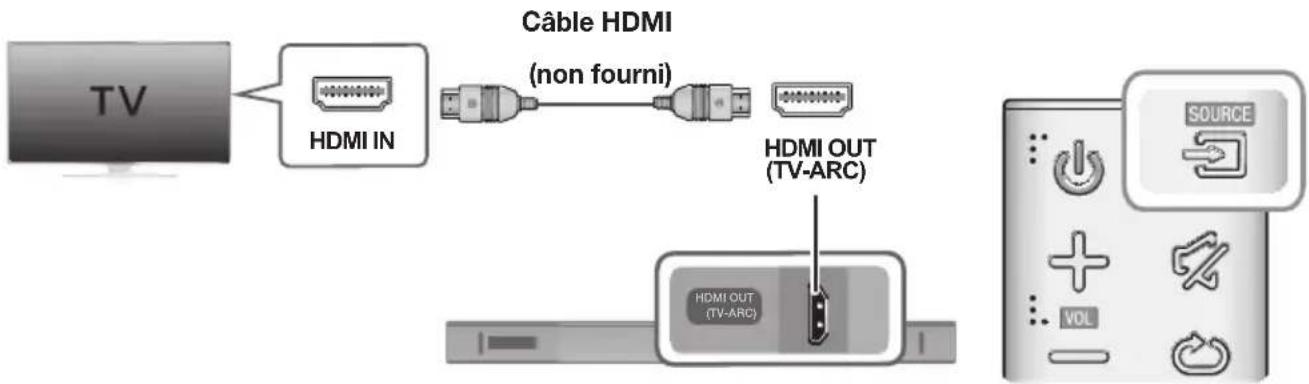

CONNEXION À UN TÉLEVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)
- Branchez un cable HDMI (non fourni) de la prise HDMI OUT (HDMI OUT) (TV-ARC) située sur le dessous du produit à la prise HDMI IN de votre téléviseur.
- Appuyez sur le bouton du côté droit du Soundbar ou le bouton SOURCE de la télécommande pour selectionner le mode D.IN.
L'interface HDMI qui transmet les signaux video et audio par un seul connecteur.
- Si le téléviseur dispose d'un port ARC, branchez le cable HDMI au port HDMI IN (ARC).
- Il est recommendé d'utiliser un cable HDMI sans âme si possible. Si vous utilisez un cable HDMI sans âme, utilisez-en un dont le diamètre est inférieur à 1,4 mm (0,55 po).
Anynet+ doit etre activé.
- Cette fonction n'est pas accessible si le cable HDMI ne prend pas en charge l'ARC.
TV SOUNDCONNECT
Vou puez restituer le son du téléviseur par voite Soundbar branché a un televiseur Samsung qui prend en charge la fonction de connexion TV SoundConnect.
- Allumez le téléviseur et le Soundbar.
- Appuyez sur le bouton sur le cote droit de l'unité principale ou le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode TV.
- Sur le téléviseur, un message demandant s'il convient d'activer la fonction TV SoundConnect apparait.
- Sélectionnez (Oui) à l'aide de la télécommande du téléviseur pour terminer la connexion du téléviseur et du Soundbar.
- Le fait de faire passer le mode du produit de TV (TELEVISION) à un autre mode désactive automatiquement TV SoundConnect.
- Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être coupée.
- Pour couper la connexion existante, appuyez sur le bouton de la télécommande pendant 5 secondes ou passes à un autre mode. Pour vous brancher à l'autre téléviseur, suivez les étapes 1 à 4 ci-haut.
- La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2012. Vérifiez si le téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer.(Pour de plus amples renseignements, consultez le guide de l'utilisateur du téléviseur.)
- Si vous telévisuer Samsung a été commercialisé avant 2014, vérifie le menu de configuration SoundShare.
- Si la distance entre le télévisur et le Soundbar est supérieure à 5 metres (16,25 pieds), la connexion pourrait ne pas être stable ou le son pourrait être coupé de façon intermittente. Si cela se produit, replacez le télévisur ou le Soundbar pour qu'ils soient dans la portée de fonctionnement, puis rétablissez la connexion TV SoundConnect.
Portee de fonctionnement de la fonction TV SoundConnect :
-Portée d'appariement recommandaee : moins de 2 m (78,8 po).
-Portée de fonctionnement recommandaee : moins de 5 m (16,4 pi)
- Les boutons Play/Pause (Lire/Pause), Next (Suisant) et Prev (Précédent) sur le Soundbar ou la télécommande du Soundbar ne commandent pas le téléviseur.
Utilisation de la fonction MISE SOUS TENSION Bluetooth
La fonction MISE SOUS TENSION Bluetooth est accessible une fois que le Soundbar est correctement relié à un téléviseur compatible avec la technologie Bluetooth utilisant TV SoundConnect. Lorsque la fonction MISE SOUS TENSION Bluetooth est ACTIVÉE, le fait demettre le téléviseur branché en fonction et hors fonction allumera et éteindra aussi le produit.
- Branchez le téléviseur à votre Soundbar au moyen de la fonction TV SoundConnect.
-
Appuyez sur le bouton Bluetooth POWER (MISE SOUS TENSION Bluetooth) de la télécommande du Soundbar. ON - BLUETOOTH POWER (MISE SOUS TENSION BLUETOOTH - ACTIVEE) apparait sur I'ecran du Soundbar.
-
MISE EN FONCTION BLUETOOTH - ACTIVÉE : Le Soundbar s'allume et s'éteint lorsque vous allumez ou éteignez le téléviseur.
- MISE SOUS TENSION BLUETOOTH - DÉSACTIVÉE : Le Soundbar s'eteint seulement lorsque vous éteignez le téléviseur.
- Cette fonction est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2013.
CONNEXION À DES PÉRIPHÉRIQUES EXTERNES
CABLE AUDIO OPTIQUE OU ANALOGIQUE
Cela you per met de vour brancher de deux facon s a des peripheriques externes.
Cable AUX
- Branchez l'entree AUX IN (Audio) dans I'unite principale a la prise AUDIO OUT de I'appareil source en utilisant un cable audio.
- Appuyez sur le bouton (Source) du côté droit du Soundbar ou le bouton SOURCE de la télécommande pour selectionner le mode AUX.
Cable optique
- Branchez l'entrée DIGITAL AUDIO IN (ENTRÉE AUDIO NUMÉRIQUE) dans l'unité principale à la prise OPTICAL OUT de l'appareil source en utilisant un cable audio.
- Appuyez sur le bouton (Source) du côté droit du Soundbar ou le bouton SOURCE de la télécommande pour selectionner le mode D.IN.

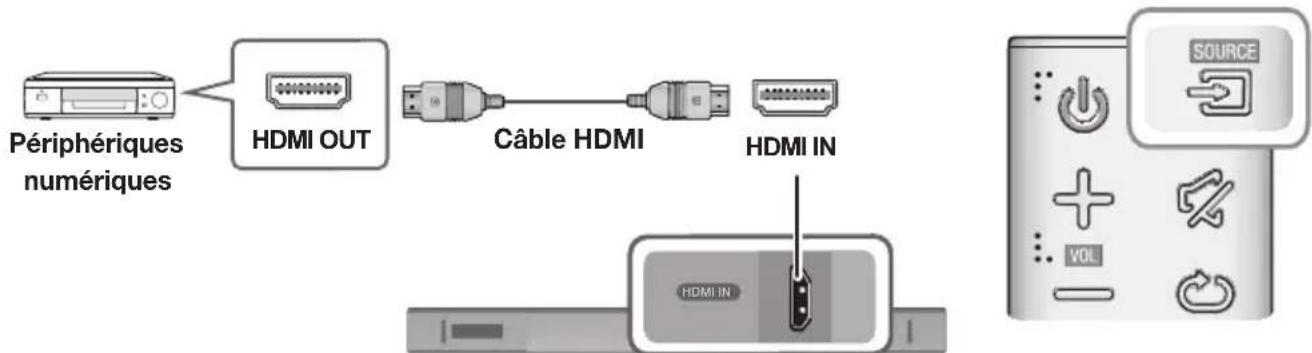

CABLE HDMI
HDMI est une interface numérique standard qui permet de connecter des téléviseurs, des projecteurs, des lecteurs de DVD, des lecteurs Blu-ray, des décodeurs et bien plus encore. HDMI prévient toute dégradation du signal en raison de la conversion au format analogue et préserve la qualité video et audio de la source numérique originale.
- Branchez un cable HDMI (non fourni) de la prise HDMI IN (ENTRÉE HDMI) située sous le produit à la prise HDMI OUT (SORTIE HDMI) de votre(APpeareil numérique).
- Appuyez sur le bouton du côté droit du Soundbar ou le bouton SOURCE de la télécommande pour selectionner le mode HDMI.
USB
Youou poze lire des fichiers musicaux prsentes sur des peripheriques de stockage USB par I'entremise du Soundbar.
- Connectez un cable adaptateur USB doté d'un connecteur Micro USB USB 2.0 (type B) à une extrémité et d'un connecteur USB 2.0 femelle standard (type A) à l'autre sur le connecteur micro USB de votre Soundbar.
-
Le cable adaptateur USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le service clientèle Samsung.
-
Connectez vos periphérique USB dans l'extrémité fémelle du cable adaptateur.
-
Appuyez sur le bouton sur le cote croit de l'unité principale ou le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode USB.
-
USB apparait à l'écran.
La connexion du Soundbar à un pérophérique USB est établie.
Le Soundbar s'eteint automatique (mise hors fonction automatique) si aucun periphérique USB n'a ete connecte pendant plus de 5 minutes.
Avant de brancher un périphérique USB
Il importe de tener compte des points suivants :
- Si le nom de fichier d'un fichier sur un périhérique USB excède 10 caractères, il ne sera pas affché sur l'écran du Soundbar.
- Ce produit pourrait ne pas être compatible avec certains types de support de stockage USB.
- Le Soundbar prend en charge les systèmes FAT16 et FAT32.
-Le système de fichiers NTFS n'est pas pris en charge.
- Branchez les péripériques USB au port USB du produit à l'aide d'une fiche Micro USB 2.0 branché dans la prise femelle USB 2.0 standard d'un cable adaptateur. Le non-respect de cette directive pourrait entrainer des problèmes de compatibilité USB.
- Ne branche pas plusieurs péripériques de stockage au produit par l'intermédiaire d'un lecteur multicarte. Il pourrait ne pas fonctionner correctement.
- Les protocôtes PTP de laamera numérique ne sont pas pris en charge.
- Ne débranche pas un périphérique USB en cours de transfert de fichiers.
- Des fichiers musicaux avec protection DRM (MP3, WMA) d'un site Web commercial ne peuvent pas etre lus.
- Les disques durs externes ne sont pas pris en charge.
- Les périhériques mobiles ne sont pas pris en charge.
- Listé de compatibilité des types de formats de fichiers :
| Rallonge Code Taux d'échantillonnage Débit binaire | |
| *.mp3 | MPEG 1 2 couches 16 kHz à 48 kHz | Hz 80 kbps à 320 kbps | |
| MPEG 1 3 couches 16 kHz à 48 kHz | Hz 80 kbps à 320 kbps | |
| MPEG 2 3 couches 16 kHz à 48 kHz | Hz 80 kbps à 320 kbps | |
| MPEG 2.5 3 couches 16 kHz à 48 kHz | kHz 80 kbps à 320 kbps | |
| *.wma | Wave_Style_MSAudio1 16 kHz à | 48 kHz 56 kbps à 128 kbps | |
| Wave_Style_MSAudio2 16 kHz à | 48 kHz 56 kbps à 128 kbps | |
| *.aac | AAC 16 kHz à 96 kHz 48 kbps à 320 kbps | |
| AAC-LC | 16 kHz à 96 kHz | 128 kbps à 192 kbps
5.1ch 320kbps |
| HE-AAC | 24 kHz à 96 kHz | 48 kbps à 64 kbps
5.1 canaux 160 kbps |
| *.wav | - | 16 kHz à 48 kHz jusqu'à 3 000 kbp |
| *.ogg | OGG 1.1.0 | 16 kHz à 48 kHz | 50 kbps à 500 kbps |
| *.flac | FLAC 1.1.0, FLAC 1.2.1 | 16 kHz à 96 kHz jusqu'à 3 000 kbps |
- L'accès à des fichiers et des dossiers stockés sur un périhérique USB et leur lecture par le Soundbar pourrait prendre plusieurs minutes si le périhérique USB en contient un nombre trop élevé.
Appuyez sur le bouton (Source) sur la face latérale de l'unité principale ou le bouton SOURCE de la télécommande pour selectionner le mode que vous pouze.
Côté droit du Soundbar
| Mode d'entrée Affichage | |
| Entrée optique numérique entrée ARC (HDMI OUT) | D.IN |
| Entrée AUX | AUX |
| Entrée HDMI | HDMI |
| Mode BLUETOOTH | BT |
| TV SoundConnect | TV |
| Mode USB | USB |
AUTO POWER DOWN FUNCTION (MISE HORS FONCTION AUTOMATIQUE)
L'unité s'éteint automatiquement dans les situations suivantes.
Mode D.IN/HDMI/BT/TV/USB/ARC
-Sieldom signal audio n'est reçu pendant 5 minutes.
Mode AUX
-Si le cable AUX est debranché pendant 5 minutes.
- Si aucune CLÉ n'est entrée pendant 8 heures lorsque le cable AUX est branché.
Pour activer et désactiver la fonction de mise en hors fonction automatique, appuyez sur le bouton pendant 5 secondes.
ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN (ACTIVER - MISE HORS FONCTION AUTOMATIQUE / DÉSACTIVER - MISE HORS FONCTION AUTOMATIQUE) apparait à l'écran.
BLUETOOTH
Vou puez brancher un dispositif Bluetooth au Soundbar pour écouter de la musique stérophonique de haute qualité, tout cela sans fil!
POUR BRANCHER LE SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH
Assurez-vous que le dispositif Bluetooth prend en charge la fonction d'oreillette stéreo Bluetooth.
- Appuyez sur le bouton (Source) sur la face latérale de l'unité principale ou le bouton SOURCE de la télécommande pour sélectionner le mode BT.
- Vous remarquerez que BT READY (BT PRÉT) apparait sur la face avant du Soundbar.
- Sélectionnez le menu Bluetooth sur le dispositif Bluetooth que vous désirez connecter. (Reportez-vous au guide d'utilisation du dispositif Bluetooth.)
-
Sélectionnez le menu Stereo Headset (Casque d'écoute stéreo) du dispositif Bluetooth.
-
Une liste d'appareils détectés s'affichera.
-
Sélectionnez "[AV] Samsung Soundbar Kxxx K-Series" dans la liste.
Lorsque le Soundbar est branché au dispositif Bluetooth, il affiche [Bluetooth device name] BT ([Nom du dispositif Bluetooth] BT) sur la face avant.
- Le nom du dispositif peut seulement apparaitre en angeais. Un trait de soulignement « _ » s'affichera si le nom n'est pas en angeais.
- Si le dispositif Bluetooth n'a pas reussi l'appariement avec le Soundbar, supprimez le Soundbar precedent trouve par le dispositif Bluetooth et recherche de nouveau le Soundbar.
-
Ecouter de la musique sur un appeareil branché.
-
Vous pouvez écouter de la musique sur un dispositif Bluetooth branché au moyen du Soundbar.
- En mode BT, les fonctions Lire/Pause/Suivant/Précédent ne sont pas accessibles. Ces fonctions pourront par contre être utilisées pour les dispositifs Bluetooth prénant en charge le profil AVRCP.
Si I'on you demande le code NIP lors de la connexion a un dispositif Bluetooth, entrez < 0000>
- Un seul dispositif Bluetooth peut être apparé à la fois.
- La connexion Bluetooth sera coupée lors de la mise hors fonction du Soundbar.
- Le Soundbar pourrait ne pas etre compatible avec les fonctions de recherche ou de connexion Bluetooth dans les circonstances suivantes :
-S'il est entouré d'un fort champ électrique.
- Si plusieurs dispositifs Bluetooth sont simultanément apparis au Soundbar.
-
Si le dispositif Bluetooth est eteint, pas en place ou defaillant.
-
Veuillez noter que des apparcils comme des fours micro-ondes, des adaptateurs de reseau local sans fil, des lumières fluorescentes et des cuisinières au gaz utilisent la meme plage de fréquences qu'un dispositif Bluetooth ce qui peut causer une interférence électricque.
Le lecteur Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
- Branchez seulement un dispositif Bluetooth qui prend en charge la fonction A2DP (AV).
- Vous ne pouvez pas brancher le Soundbar à un dispositif Bluetooth qui prend seulement en charge la fonction HF (mains libres).
-
Une fois que l'ensemble a eté apparié avec un apparéil, si le Soundbar est en mode D.IN, AUX ou USB, la sélection de "[AV]samsung soundbar Kxxx K-ser" dans la liste d'appareils de votre dispositif Bluetooth, l'ensemble passera automatiquement au mode BT.
-
Offert seulement si le Soundbar fait partie des apparciels jumeles au dispositif Bluetooth. (Le dispositif Bluetooth et le Soundbar doit avoir ete precedemment appariés au moins une fois.)
Soundbar apparaitra dans la liste des appeareils intelligents recherches seulement si le Soundbar affiche BT READY (BT PRÉT).
- En mode TV SoundConnect, le Soundbar ne peut pas etre apparie ou connecte a un autre dispositif Bluetooth.
MISE EN FONCTION BLUETOOTH (ALIMENTATION BLUETOOTH)
Si un dispositif Bluetooth deja apparie essaire de s'apparier au Soundbar lorsque la fonction mise sous tension Bluetooth est activée et que le Soundbar est eteint, le Soundbar se met automatiquement en fonction.
- Appuyez sur le bouton Bluetooth POWER (ALIMENTATION Bluetooth) de la télécommande pendant que le Soundbar est allumé.
- ON - BLUETOOTH POWER (MISE SOUS TENSION BLUETOOTH - ACTIVEE) apparait sur I'ecran du Soundbar.
MISE EN FONCTION BLUETOOTH (ALIMENTATION BLUETOOTH)
Vou puez debrancher le dispositif Bluetooth du Soundbar. Pour des directives, consultez le guide de l'utilisateur du dispositif Bluetooth.
Le Soundbar sera déconnecté.
Lorsque le Soundbar est debranché du dispositif Bluetooth, celui-ci affiche la mention BT DISCONNECTED (BT DEBRANCHÉ) sur sa face avant.
POUR DÉBRANCHER LE SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH
Appuyez sur le bouton SOURCE de la télécommande ou le bouton (Source) de la face latérale du produit pour faire passer le BT à un autre mode ou éteindre le Soundbar.
Le dispositif Bluetooth branché prendra un certain temps pour transmettre de l'information du Soundbar avant de désactiver la connexion. (Le temps de déconnexion peut différer selon le dispositif Bluetooth)
- En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre le Soundbar et le dispositif Bluetooth dépasse 5 mètres (16,4 pi).
- Le Soundbar s'eteint automatiquement après 5 minutes en mode Prêt à fonctionner.
Bluetooth est une technologie qui permet à des périhériques compatibles Bluetooth de se connecter facilement entre eux en utilisant une connexion sans fil courte.
-
Un dispositif Bluetooth peut cause l'émission d'un bruit nuisible ou une défaillance, selon l'usage, si :
-
Une partie du corps est en contact avec le système de réception/transmission du dispositif Bluetooth ou du Soundbar.
- Il est soumis à des variations électriques dans les obstructions causées par un mur, un coin ou des partitions dans les bureaux.
Il est exposé à de l'interfERENCE électrique provenant d'appareils exploitant des bandes de fréquence notamment de l'équipement Médical, des jours à micro-ondes et des réseaux locaux sans fil.
Appariez le Soundbar avec le dispositif Bluetooth tout en maintainant une courte distance.
- Plus la distance est grande entre le Soundbar et le dispositif Bluetooth, plus la qualité se dégrade. Si la distance dépasse la portée opérationnelle du Bluetooth, la connexion est perdue.
- Dans les zones où la réception est mauvaise, la connexion Bluetooth pourrait ne pas fonctionner correctement.
- La connexion Bluetooth fonctionne seulement si le dispositif Bluetooth se trouve a proximé de l'unité. La connexion sera automatiquement coupée si le dispositif Bluetooth est hors de portée. Meme à l'intérieur de cette portée, la qualité du son peut être dégradée par des obstacles comme des murs et des portes.
- Ce périphérique sans fil peut causeur de l'interfERENCE électrique lors de son fonctionnement.
UTILISATION DE L'APPLICATION SAMSUNG AUDIO REMOTE
Installation de l'application Samsung Audio Remote
Pour contrôler le Soundbar à l'aide de l'appareil intelligent et de l'application Samsung Audio Remote, téléchargez l'application Samsung Audio Remote en accédant à l'application par Google Play Store.
Recherche dans Market : Samsung Audio Remote
Lancement de l'application Samsung Audio Remote
Pour lancer l'application Samsung Audio Remote, appuyez sur l'icone Audio Remote de votre téléphone intelligent, puis suive les directives à l'écran.
- L'application Samsung Audio Remote est uniquement compatible avec les téléphones portables et les appareils mobiles tournant sous Androide OS 3.0 ou une version ultérieure.
MISE À NIVEAU DU LOGICIEL
Samsung pourait offrir des mises à niveau pour le micrologiciel du système Soundbar dans le futuro.
Si une mise a jour est offerte, vous pouvez l'intégrer au micrologiciel en connectant un lecteur USB contenant la mise à niveau du micrologiciel dans le port USB de votre Soundbar.
Notez qu'il y a plusieurs mises à jour de fichiers. Vous devez les télécharger séparément sur un périhérique USB et les utiliser une à la fois pourmettre le micrologiciel à jour.
Veuillez visitor Samsung.com ou communiquer avec un centre d'appels Samsung pour en savoir plus sur le téléchargement de fichiers de mise à jour.
- Le produit dispose d'une fonction de DOUBLE DEMARRAGE. Si le micrologiciel n'arrive pas à faire la mise à jour, vous pouze lemettre à jour de nouveau.
- Insérez un lecteur USB contenant la mise à niveau du micrologiciel dans l'extrémité standard d'une prise USB standard d'un cable adaptateur de fiche Micro USB. Branchez la fiche Micro USB de l'extrémité du cable dans la prise USB de l'unité principale.
- La mise à jour du micrologiciel pourrait ne pas fonctionner correctement si les fichiers audio pris en charge sont stockés dans le périhérique de stockage USB.
- Ne débranchez pas le courant et ne retirez pas le périhérique USB pendant l'execution des mises à jour. L'unité principale s'éteindra automatiquement après la fin du processus de mise à niveau.
- Àprous la mise à jour, tous les paramétres par défaut en usine sont réinitialisés. Nous vous recommendons de prendre note de vos paramétres pour pouvoir facilement les redéfinir après la fin de la mise à jour. Veuillez noter que la mise à jour du micrologiciel réinitialise aussi la connexion du caisson des basses. Si la connexion au caisson des basses n'est pas réétablie automatiquement après la mise à jour, reportez-vous à la page 18.Si le micrologiciel ne réussit pas à faire la mise à jour, nous vous recommandons de formater le périhérique USB au format FAT16 et d'essayer de nouveau.
- Une fois la mise à jour du logiciel terminée, allumez le produit, puis appuyez sur le bouton (▶II) de la télécommande pendant plus de 5 secondes. « INIT » (INIT) apparait à l'écran et l'unité est étente. La mise à jour est terminée.
- Ne formatez pas le périhérique USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers NTFS.
- Selon le fabricant, certains périhériques USB pourrait ne pas être pris en charge.
DéPANNAGE
Avant de contacter le centre de service technique, effectuez les vérifications élémentaires suivantes :
| L'unité ne s'allume pas. |
| • Le cordon d'alimentation est-il branché dans la prise? | → Branchez le cordon d'alimentation dans la prise. |
| Une fonction ne marche pas quand le bouton est enfoncé. |
| • Y a-t-il de l'électricité statique dans l'air? | →Débranchez le cordon d'alimentation et essayez de nouveau. |
| Aucun son n'est produit. |
| • La fonction de mise en sourdine est-elle activée?
• L'intensité sonore est-elle régée à minimum? | → Appuyez sur le bouton (Mute/Mise en sourdine) pour désactiver cette fonction.
→ Réglez le volume. |
| La télécommande ne fonctionne pas. |
| • Les piles sont-elles à plat?
• La télécommande et l'unité principale sont-elles trop éloignées l'une de l'autre? | → Remplacez les piles par des piles neuves.
→ Rapprochez-vous de l'unité. |
| L'appariement TV SoundConnect ( téléviseur) n'a pas abouti. |
| • Voiture téléviseur prend-il en charge la fonction TV SoundConnect? | → TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés à partir de 2012. Vérifiez si téléviseur prend en charge TV SoundConnect. |
| • Le micrologiciel de votre téléviseur est-il à jour? | → Mettez votre téléviseur à jour en utilisant le micrologiciel le plus récent. |
| • Une erreur se produit-elle lors de la connexion? | → Communiquez avec le centre d'appels Samsung. |
| → Appuyez sur le bot unpendant 5 secondes pour réinitialiser la connexion TV SoundConnect. |
| Levoyant DEL sur le caisson des basses clignote et le caisson des basses ne produit aucun son. |
| • Voitré caisson des basses pourrait ne pas être connecté à l'unité principale du produit. | → Essayez de connecter de nouveau votre caisson des basses. (Voir page 18) |
CARACTERISTIQUES TECHNIQUES
| GÉNÉRALITÉS | USB | 5 V/0,5 A |
| Poids | Unité principale | 2,0 kg (4,4 lb) |
| Caisson des basses (PS-WK450) | 4,6 kg (10,1 lb) |
| Dimensions (L x H x P) | Unité principale | 908,5 x 53,5 x 70,5 mm (35,8 x 2,2 x 2,8 po) |
| Caisson des basses (PS-WK450) | 179,0 x 361,0 x 299,5 mm (7,0 x 14,2 x 11,8 po) |
| Plage de températures d'utilisation | +41 °F à +95 °F |
| Plage de taux d'humidité d'utilisation | 10 % à 75 % |
| AMPLIFICATEUR | Puisance nominale de sortie | Unité principale | 40W/CH x 4, 6 ohms, THD=10 % |
| Caisson des basses (PS-WK450) | 140 W, 3 ohms, THD=10 % |
| Rapport signal/bruit (entrefée analogique) | 65 dB |
| Séparation (1kHz) | 65 dB |
- Cette conception et ces spécifications techniques sont susceptibles d'être modifiées sans préavis.
- Le ratio signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures respectant les directives de l'AES (Audio Engineering Society).
- Spécification nominale
Samsung Electronics Co., Ltd se reserve le croit d'apporter des modifications aux specifications ans préavis.
-Les poids et les dimensions sont approximatifs.
Pour obtenir de l'information sur la source d'alimentation et la consommation électrique, veuillez vous reporter à l'étiquette apposée sur le produit.
Avis de licences libres
- Pour transmettre des demandes et des questions portant sur les sources ouvertes, communiquez avec Samsung par courriel (oss.request@samsung.com).
GARANTIE LIMITEE À L'ACHETEUR INITIAL
Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout defaut de fabrication.
SECA garantit aussi que si cet apparéil ne fonctionné pas convenablement durant la période de garantie SECA se réservera le droit de réparer ou de remplaçer l' apparéil défectueux.
Toutes les réparations sous garantie doivent être effectuées par un Centre de service autorisé SECA. Le nom et l'adresse du Centre de service le plus pres de chez vous peut être obtenu en composant sans frais le 1-800-268-1620 ou en visitant notre site web au www.samsung.ca
MAIN-D'OEUVRE UN (1) AN (AU COMPTOIR)
PIECES UN (1) AN
Pour tous les modèles portatifs, le transport de l'appareil sera la responsabilité du client.
Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve d'achat acceptée. Le client doit leprésenter au Centre de service agréé au moment où il fait la demande d'une réparation sous garantie.
EXCLUSIONS (CE QUI N'EST PAS COUVERT)
Cette garantie ne couvreet pas les dommages causés par un accident, un incendie, une inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte. La garantie ne couvreet pas une mauvaise installation, une mauvaise réparation, une réparation non autorisée et tout usage commercial ou dommages survenus durant le transport. Le fini extérieur et interieur de même que les lampes ne sont pas couverts par cette garantie. Les ajustements par le client qui sont expliqués dans le guide de l'utiliseur ne sont pas couverts en vertu de cette garantie. Cette garantie sera automatiquement annulée pour tout apparéil qui aurait un nombre de série manquant ou modifié. Cette garantie est valable seulement sur les apparéils achetés et utilisés au Canada.
www.samsung.com/ca_fr/support
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.
| Area Contact | Center | Web Site |
| ■ North America |
| CANADA 1-800-SAMSUNG | JNG (726-7864) | www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French) |
| U.S.A 1-800-SAMSUNG | (726-7864) www.samsung.com/us/support | |
