Before operating the unit, please read this manual thoroughly, and retain it for future reference.
Перед эксплуатацией аппарата внимательно прочтите, пожалуйста, данное руководство и сохраняйте его для дальнейших справок.
Handycam Vision™
InfoLITHIUM
TM
SERIES
video Hi8 XR
CCD-TRV87E Hi 8
video Hi8
CCD-TRV67E Hi 8
Video 8 XR
CCD-TRV37E/TRV48E/TRV57E 8
Congratulations on your purchase of this Sony Handycam Vision™ camcorder. With your Handycam Vision, you can capture life's precious moments with superior picture and sound quality.
Your Handycam Vision is loaded with advanced features, but at the same time it is very easy to use. You will soon be producing home video that you can enjoy for years to come.
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
A moulded plug complying with BS1363 is fitted to this equipment for your safety and convenience.
Should the fuse in the plug supplied need to be replaced, a 5 AMP fuse approved by ASTA or BSI to BS1362 (i.e., marked with ◆ or ⚙ mark) must be used.
If the plug supplied with this equipment has a detachable fuse cover, be sure to attach the fuse cover after you change the fuse. Never use the plug without the fuse cover. If you should lose the fuse cover, please contact your nearest Sony service station.
Поздравляем Вас с приобретением данной видеокамеры Handycam Vision™ фирмы Sony. С помощью Вашей видеокамеры Handycam Vision, Вы сможете запечатлеть дорогие Вам мгновения жизни с превосходным качеством изображения и звука.
Ваша видеокамера Handycam Vision оснащена усовершенствованными функциями, но в то же время ее очень легко использовать. Вскоре Вы будете создавать семейные видеопрограммы, которыми можете наслаждаться последующие годы.
Для предотвращения возгорания или опасности электрического удара не допускайте попадания аппарата под дождь и берегите его от сырости.
Во избежание поражения электрическим током не открывайте корпус.
За обслуживанием обращаться только к квалифицированному обслуживающему персоналу.
Только для моделей CCD-TRV37E/TRV48E/TRV57E/TRV67E
АЯ46
Checking supplied accessories 5
Quick Start Guide 6
Using this manual 10
Step 1 Preparing the power supply ...... 13
Installing the battery pack.... 13
Charging the battery pack.... 14
Connecting to the mains 19
Step 2 Inserting a cassette.... 21
Recording a picture 22
Shooting backlit subjects (BACK LIGHT) 28
Shooting in the dark (NightShot) 29
Superimposing the date and time on pictures 31
Checking the recording - END SEARCH / EDITSEARCH / Rec Review ...... 32
Playing back a tape.... 34
Viewing the recording on TV 38
Recording a still image on a tape - Tape Photo recording (CCD-TRV87E only) 41
Using the wide mode 44
Using the fader function 46
Using special effects - Picture effect 49
Using special effects - Digital effect (CCD-TRV87E only) .... 51
Using the PROGRAM AE function...... 54
Adjusting the exposure manually.... 57
Focusing manually 58
Superimposing a title 60
Making your own titles 62
Using the built-in light (CCD-TRV57E/TRV67E/TRV87E only) 64
Playing back a tape with digital effects (CCD-TRV87E only) 67
Dubbing a tape.... 68
Changing the menu settings 70
Resetting the date and time.... 82
Usable cassettes and playback modes ..... 84
Changing the lithium battery in your camcorder 87
Troubleshooting.... 89
Self-diagnosis display 92
Warning indicators and messages ...... 93
Using your camcorder abroad 99
Maintenance information and precautions 100
Specifications.... 105
Identifying the parts and controls...... 109
Quick Function Guide ...... 119
Index 121
Проверка прилагаемых принадлежностей ..... 5
Использование данного руководства ..... 10
Пункт 1 Подготовка источника питания ... 13
Установка батарейного блока ..... 13
Зарядка батарейного блока 14
Подсоединение к сетевой розетке ..... 19
Пункт 2 Установка кассеты .....21
Запись изображения 22
Съемка объектов с задней подсветкой (BACK LIGHT) 28
Съемка в темноте (Ночная съемка) .... 29
Наложение даты и времени на изображения ....31
Проверка записи
– END SEARCH / EDITSEARCH / Просмотр записи ....32
Воспроизведение ленты....34
Просмотр записи на экране телевизора....38
Запись неподвижного изображения на ленту — фотосъемка на ленту (Только модель CCD-TRV87E) 41
Использование широко-экранного режима 44
Использование функции фейдера ..... 46
Использование специальных эффектов – Эффект изображения .... 49
Использование специальных эффектов – Цифровой эффект (Только модель CCD-TRV87E) 51
Использование функции PROGRAM AE .... 54
Регулировка экспозиции вручную 57
Фокусировка вручную 58
Наложение титра 60
Создание своих собственных титров...... 62
Использование встроенной подсветки (Только модель CCD-TRV57E/TRV67E/ TRV87E) 64
Воспроизведение ленты с цифровыми эффектами (Только модель CCD-TRV87E)....67
Перезапись ленты 68
Изменение установок меню ....70
Переустановка даты и времени 82
Используемые кассеты и режимы воспроизведения 84
Замена литиевой батарейки в Вашей видеокамере 87
Поиск и устранение неисправностей ..... 94
Индикация самодиагностики ..... 97
Предупреждающие индикаторы и сообщения 98
Использование Вашей видеокамеры за границей 99
Информация по уходу за аппаратом и меры предосторожности .... 100
Технические характеристики ..... 107
Обозначение частей и регуляторов ..... 109
Руководство по быстрым функциям ..... 120
Алфавитный указатель 122
Make sure that the following accessories are supplied with your camcorder.
Убедитесь, что следующие принадлежности прилагаются к Вашей видеокамере.
1 | 2 | 3 | |
4 | 5 | 6 | 7 |
8 | 1Беспроводный пульт дистанционного | ||

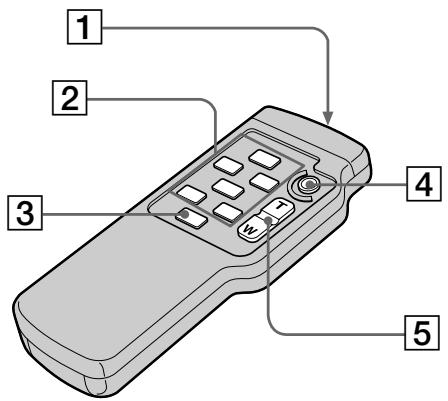

1 Wireless Remote Commander (1)
(p. 115)
CCD-TRV48E/TRV57E/TRV67E/TRV87E
only

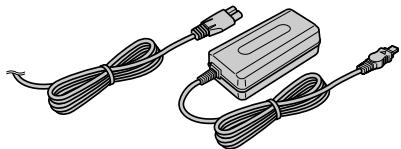

② AC-L10A/L10B/L10C AC power adaptor (1), Mains lead (1) (p. 14)
3 NP-F330 battery pack (1) (p. 13, 14)

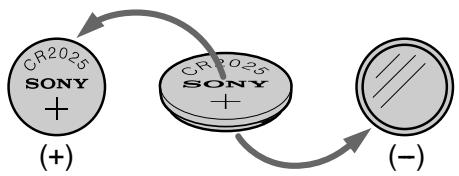

4 CR2025 lithium battery (1) (p. 87)
The lithium battery is already installed in your camcorder.

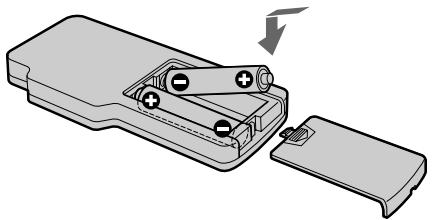

⑤ R6 (size AA) battery for Remote Commander (2) (p. 115)
CCD-TRV48E/TRV57E/TRV67E/TRV87E only
6 A/V connecting cable (1) (p. 38)
* for stereo model
7 Shoulder strap (1) (p. 111)
8 21-pin adaptor (1) (p. 39)
Contents of the recording cannot be compensated if recording or playback is not made due to a malfunction of the camcorder, video tape, etc.
① Безпроводный пульт дистанционного управления (1) (стр. 115)
Только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E
② Сетевой адаптер переменного тока AC-L10A/L10B/L10C (1), Шнур электропитания (1) (стр. 14)
③ Батарейный блок NP-F330 (1) (стр. 13,14)
4 Литиевая батарейка CR2025 (1) (стр. 87)
Литиевая батарейка уже установлена в Вашей видеокамере.
5 Батарейка R6 (размера AA) для пульта дистанционного управления (2) (стр. 115)
Только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E
6 Соединительный кабель аудио/видео
(1) (стр. 38)
* Для стереофонической модели
7 Плечевой ремень (1) (стр. 111)
8 21-штырьковый адаптер (1) (стр. 39)
Содержание записи не может быть компенсировано в случае, если запись или воспроизведение не выполнены из-за неисправности видеокамеры, видеоленты и т.п.
This chapter introduces you to the basic features of your camcorder. See the page in parentheses “( )” for more information.
Use the battery pack when using your camcorder outdoors (p. 13).
AC power adaptor (supplied)

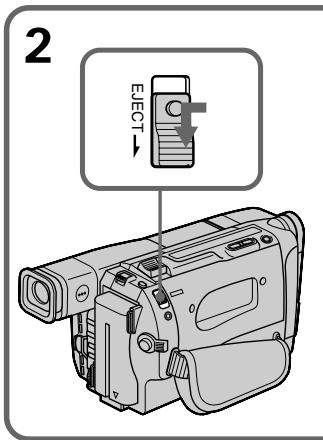

1 Slide EJECT in the direction of the arrow while pressing the small blue button.

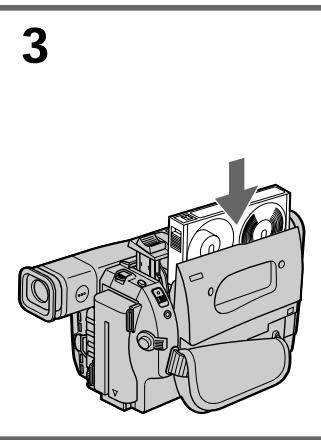

2 Insert a cassette into the cassette compartment with its window facing out.
3 Close the cassette compartment by pressing the PUSH mark on the cassette compartment. The cassette compartment automatically goes down.
Do not pick up your camcorder by holding the viewfinder, the LCD panel or the battery pack.
В данной главе приведены основные функции Вашей видеокамеры. Подробные сведения приведены на странице в круглых скобках “( )”.
При пользовании видеокамерой вне помещения используйте батарейный блок (стр. 13).
Сетевой адаптер переменного тока (прилагается)
1 Передвиньте переключатель ЕJECT в направлении стрелки, нажав маленькую синюю кнопку.
2 Вставьте кассету в кассетный отсек так, чтобы окошко было обращено наружу.
Закройте кассетный отсек, нажав метку PUSH на кассетном отсеке. Кассетный отсек автоматически опустится.
POWER
CAMERA
OFF
(CHARGE)
PLAYER
POWER B
положение
CAMERA, нажав
маленькую
зеленую кнопку.

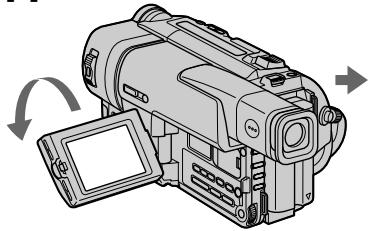

Если панель ЖКД закрыта, воспользуйтесь
видоискателем, приставив глаз к окуляру.
Изображение в видоискателе будет черно-белым.
START/STOP
START/STOP
POWER
CAMERA
OFF
(CHARGE)
PLAYER
POWER B
положение
PLAYER,
нажав
маленькую
зеленую
КНОПКУ.
REW
PLAY
Не поднимайте видеокамеру, держа ее за видоискатель, панель ЖКД или батарейный блок.
The instructions in this manual are for the five models listed in the table on the next page. Before you start reading this manual and operating your camcorder, check the model number by looking at the bottom of your camcorder. The CCD-TRV87E is the model used for illustration purposes. Otherwise, the model name is indicated in the illustrations. Any differences in operation are clearly indicated in the text, for example, “CCD-TRV87E only.”
As you read through this manual, buttons and settings on your camcorder are shown in capital letters.
e.g. Set the POWER switch to CAMERA.
When you carry out an operation, you can hear a beep sound to indicate that the operation is being carried out.
Инструкции в данном руководстве предназначены для пяти моделей, указанных в таблице на следующей странице. Прежде, чем прочесть данное руководство, и начать эксплуатацию Вашей видеокамеры, проверьте номер модели на нижней стороне видеокамеры. Для иллюстративных целей используется модель CCD-TRV87E. Или же наименование модели указано на рисунках. Всякие отличия по эксплуатации четко указаны в тексте, например, “только модель CCD-TRV87E”.
При чтении данного руководства учитывайте, что кнопки и установки на видеокамере показаны заглавными буквами. Прим.
Установите переключатель POWER в положение CAMERA.
При выполнении операции на видеокамере Вы сможете услышать зуммерный сигнал, подтверждающий выполнение операции.
Types of differences/Типы различий
| CCD- | TRV37E | TRV48E | TRV57E | TRV67E | TRV87E |
| System Система | 8 | 8 | 8 | Hi 8 | Hi 8 |
| S VIDEO OUT | — | — | — | ● | ● |
| Digital zoom Цифровой вариообъектив | 40× * | 80× ** | 80× ** | 80× ** | 80× ** |
| Super NightShot Ночная суперсъемка | — | — | — | — | ● |
| SteadyShot Устойчивая съемка | — | — | ● | ● | ● |
| Remote sensor Дистанционный датчик | — | ● | ● | ● | ● |
| SUPER LASER LINK | — | — | — | — | ● |
| Photo mode Фоторежим | — | — | — | — | ● |
| PROGRAM AE | ● | ● | ● | ● | ● |
| Low lux mode Режим низкого освещения | — | — | — | — | ● |
| Digital effect Цифровой эффект | — | — | — | — | ● |
| Fader function Функция фейдера | ● | ● | ● | ● | ● |
| OVERLAP | — | — | — | — | ● |
| WIPE | — | — | — | — | ● |
| Built-in light Встроенная подсветка | — | — | ● | ● | ● |
| Audio Аудиосигнал | monaural монофонический | monaural монофонический | monaural монофонический | monaural монофонический | stereo стереофонический |
● Provided/Имеется
— Not provided/Не имеется
* 240× in some areas/240× в некоторых областях
** 360× in some areas/360× в некоторых областях
TV colour systems differ from country to country. To view your recordings on a TV, you need a PAL system-based TV.
Television programmes, films, video tapes, and other materials may be copyrighted.
Unauthorized recording of such materials may be contrary to the provision of the copyright laws.
Системы цветного телевидения отличаются в зависимости от страны. Для просмотра Ваших записей на экране телевизора Вам необходимо использовать телевизор, основанный на системе PAL.
Телевизионные программы, кинофильмы, видеоленты и другие материалы могут быть защищены авторским правом.
Нелицензированная запись таких материалов может противоречить положениям закона об авторском праве.
[a]
[b]
[c]
Install the battery pack to use your camcorder outdoors.

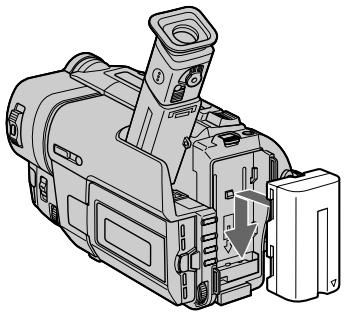

Slide the battery pack down until it clicks.
Установите батарейный блок для того, чтобы использовать Вашу видеокамеру вне помещения.
Передвиньте батарейный блок вниз так, чтобы он защелкнулся.

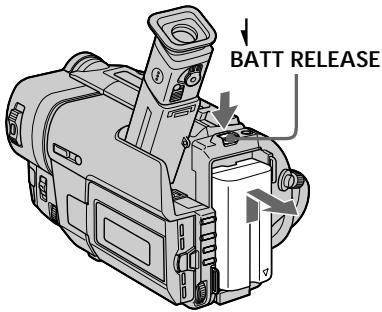

Slide the battery pack out in the direction of the arrow while pressing ↓ BATT RELEASE down.
Передвиньте батарейный блок в направлении стрелки, нажав кнопку ↓ BATT RELEASE вниз.
Do not carry your camcorder by holding the battery pack. If you do so, the battery pack may slide off your camcorder unintentionally, damaging your camcorder.
Не переносите свою видеокамеру, взявшись за батарейный блок. Если Вы так сделаете, батарейный блок может непроизвольно соскользнуть с Вашей видеокамеры и повредить ее.
Use the battery pack after charging it for your camcorder.
Your camcorder operates only with the "InfoLITHIUM" battery pack (L series).

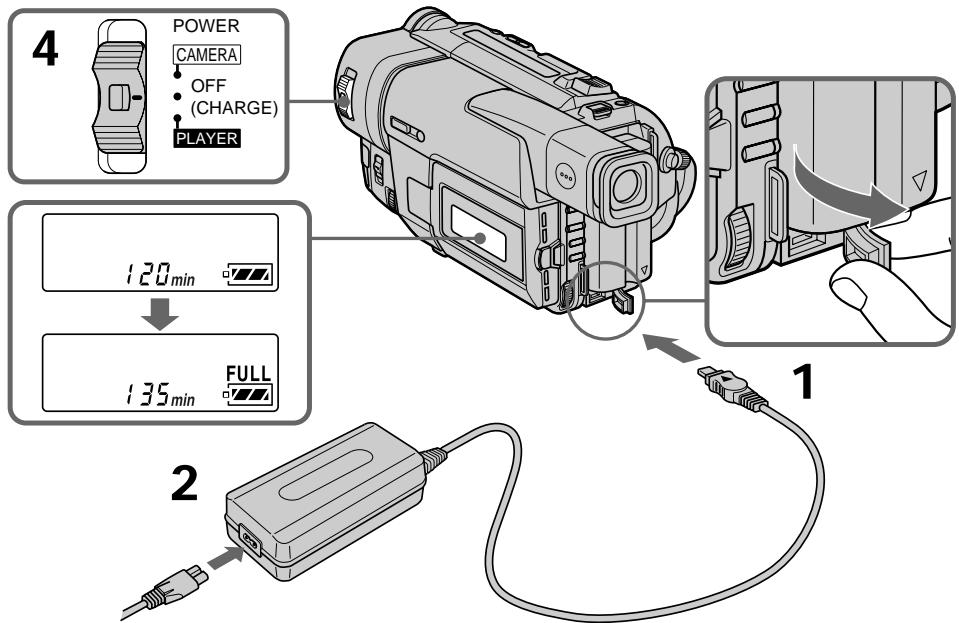

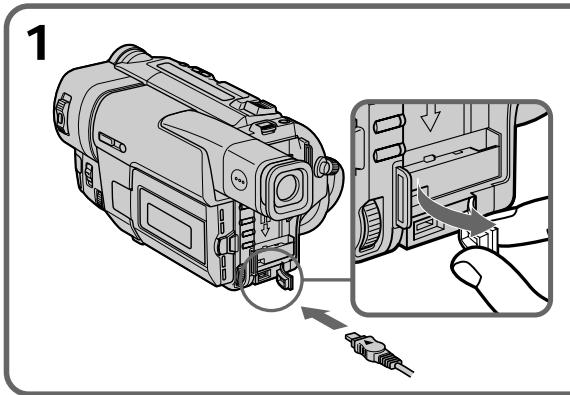

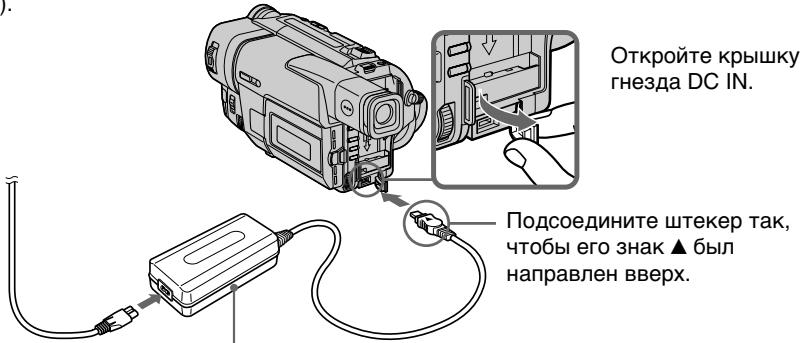

(1) Open the DC IN jack cover and connect the AC power adaptor supplied with your camcorder to the DC IN jack with the plug's ▲ mark facing up.
(2) Connect the mains lead to the AC power adaptor.
(3) Connect the mains lead to the mains.
(4) Set the POWER switch to OFF (CHARGE). Charging begins. The remaining battery time is indicated in minutes on the display window.
When the remaining battery indicator changes to □, normal charge is completed. To fully charge the battery (full charge), leave the battery pack attached for about 1 hour after normal charge is completed until FULL appears in the display window. Fully charging the battery allows you to use the battery longer than usual.
Используйте батарейный блок для Вашей видеокамеры после его зарядки. Ваша видеокамера работает только с батарейным блоком “InfoLITHIUM” (серии L).
(1) Откройте крышку гнезда DC IN и подсоедините сетевой адаптер переменного тока, прилагаемый к Вашей видеокамере, к гнезду DC IN, так чтобы знак штекера ▲ был направлен вверх.
(2) Подсоедините провод электропитания к сетевому адаптеру переменного тока.
(3) Подсоедините провод электропитания к сетевой розетке.
(4) Установите переключатель POWER в положение OFF (CHARGE). Начнется зарядка. В окошке дисплея будет отображаться время оставшегося заряда в минутах.
Если индикатор оставшегося заряда изменится на 📄, это значит, что нормальная зарядка завершена. Для полной зарядки батарейного блока (полная зарядка) оставьте батарейный блок прикрепленным на месте приблизительно на один час после завершения нормальной зарядки до тех пор, пока в окошко дисплея не появится индикация FULL. Полная зарядка батарейного блока позволяет Вам использовать батарейный блок дольше чем обычно.
The remaining battery time indicator in the display window roughly indicates the recording time with the viewfinder.
The battery pack is charged a little before it leaves the factory.
“----min” appears in the display window.
Индикатор времени оставшегося заряда батарейного блока в окошке дисплея приблизительно указывает время записи с помощью видоискателя.
Батарейный блок уже немного заряжен на предприятии-изготовителе.
В окошке дисплея будет отображаться индикация “---- min”.
– Батарейный блок установлен не правильно.
– Отсоединен сетевой адаптер переменного тока.
– Что-то не в порядке с батарейным блоком.
Charging time/Bремя зарядки
| Battery pack/Батарейный блок | Full charge (Normal charge)/Полная зарядка (нормальная зарядка) |
| NP-F330(supplied)/прилагается | 150 (90) |
| NP-F530/F550 | 210 (150) |
| NP-F730/F750 | 300 (240) |
| NP-F930/F950 | 390 (330) |
| NP-F960 | 420 (360) |
Approximate number of minutes to charge an empty battery pack
Приблизительное время в минутах для зарядки полностью разряженного батарейного блока
CCD-TRV37E/TRV48E/TRV57E/TRV67E
| Batterypack/Батарейныйблок | Recording withthe viewfinder/Запись с помощьювидоискателя | Recording withthe LCD screen/Запись с помощьюэкрана ЖКД | ||
| Continuous*/Непрерывкая* | Typical**/Типичная** | Continuous*/Непрерывная* | Typical**/Типичная** | |
| NP-F330(supplied)/прилагается | 140 (125) | 75 (70) | 120 (105) | 65 (55) |
| NP-F530 | 245 (220) | 135 (120) | 205 (180) | 110 (100) |
| NP-F550 | 280 (250) | 155 (135) | 240 (210) | 130 (115) |
| NP-F730 | 500 (450) | 275 (245) | 410 (370) | 225 (205) |
| NP-F750 | 580 (525) | 320 (290) | 490 (440) | 270 (240) |
| NP-F930 | 780 (705) | 420 (385) | 650 (585) | 355 (320) |
| NP-F950 | 900 (790) | 495 (435) | 750 (675) | 410 (370) |
| NP-F960 | 1035 (930) | 570 (510) | 880 (790) | 490 (440) |
CCD-TRV87E
| Batterypack/Батарейныйблок | Recording withthe viewfinder/Запись с помощью видоискателя | Recording withthe LCD screen/Запись с помощью экрана ЖКД | ||
| Continuous*/Непрерывкая* | Typical**/Типичная** | Continuous*/Непрерывная* | Typical**/Типичная** | |
| NP-F330(supplied)/прилагается | 135 (120) | 75 (65) | 115 (100) | 65 (55) |
| NP-F530 | 235 (210) | 130 (115) | 195 (170) | 110 (95) |
| NP-F550 | 270 (240) | 150 (130) | 230 (200) | 125 (110) |
| NP-F730 | 475 (425) | 260 (235) | 395 (355) | 215 (195) |
| NP-F750 | 550 (500) | 300 (275) | 470 (425) | 260 (235) |
| NP-F930 | 745 (670) | 410 (370) | 625 (560) | 345 (310) |
| NP-F950 | 850 (760) | 465 (420) | 725 (650) | 400 (355) |
| NP-F960 | 990 (890) | 545 (490) | 850 (765) | 470 (420) |
Approximate number of minutes when you use a fully charged battery
Numbers in parentheses “( )” indicate the time using a normally charged battery.
* Approximate continuous recording time at 25°C (77°F). The battery life will be shorter if you use your camcorder in a cold environment.
** Approximate number of minutes when recording while you repeat recording start/stop, zooming and turning the power on/off. The actual battery life may be shorter.
Приблизительное время в минутах при использовании полностью заряженного батарейного блока
Числа в скобках “( )” указывают время при использовании батарейного блока с нормальной зарядкой.
* Приблизительное время непрерывной записи при температуре 25°C (77°F). При использовании видеокамеры в холодных условиях срок службы батарейного блока будет короче.
** Приблизительное время в минутах при записи с неоднократным пуском/остановкой записи, наездом видеокамеры и включением/выключением питания. Фактический срок службы заряда батарейного блока может быть короче.
CCD-TRV37E/TRV48E/TRV57E/TRV67E
| Battery pack/Батарейный блок | Playing timeon LCD screen/Время воспроизведенияна экране ЖКД | Playing timewith LCD closed/Время воспроизведенияпри закрытом ЖКД |
| NP-F330(supplied)/прилагается | 125 (110) | 145 (130) |
| NP-F530 | 215 (190) | 260 (230) |
| NP-F550 | 250 (220) | 295 (260) |
| NP-F730 | 430 (385) | 525 (475) |
| NP-F750 | 510 (460) | 610 (550) |
| NP-F930 | 680 (610) | 825 (740) |
| NP-F950 | 780 (700) | 930 (830) |
| NP-F960 | 915 (820) | 1090 (980) |
CCD-TRV87E
| Battery pack/Батарейный блок | Playing timeon LCD screen/Время воспроизведенияна экране ЖКД | Playing timewith LCD closed/Время воспроизведенияпри закрытом ЖКД |
| NP-F330(supplied)/прилагается | 120 (105) | 140 (125) |
| NP-F530 | 205 (180) | 245 (220) |
| NP-F550 | 240 (210) | 280 (250) |
| NP-F730 | 410 (370) | 500 (450) |
| NP-F750 | 490 (440) | 580 (525) |
| NP-F930 | 680 (585) | 780 (705) |
| NP-F950 | 780 (675) | 900 (790) |
| NP-F960 | 880 (790) | 1035 (930) |
Approximate number of minutes when you use a fully charged battery
Numbers in parentheses “( )” indicate the time using a normally charged battery. The battery life will be shorter if you use your camcorder in a cold environment.
Disconnect the AC power adaptor from the DC IN jack on your camcorder.
The indicator may not be correct, depending on the conditions in which you are recording. When you close the LCD panel and open it again, it takes about 1 minute for the correct remaining battery time to be displayed.
The “InfoLITHIUM” is a lithium ion battery pack which can exchange data such as battery consumption with compatible electronic equipment. This unit is compatible with the “InfoLITHIUM” battery pack (L series). Your camcorder operates only with the “InfoLITHIUM” battery. “InfoLITHIUM” L series battery packs have the ① InfoLITHIUM mark. “InfoLITHIUM” is a trademark of Sony Corporation.
Приблизительное время в минутах при использовании полностью заряженного батарейного блока
Числа в скобках “( )” указывают время при использовании батарейного блока с нормальной зарядкой. При использовании видеокамеры в холодных условиях срок службы батарейного блока будет короче.
Отсоедините сетевой адаптер переменного тока от гнезда DC IN на Вашей видеокамере.
Индикатор может быть неправильным в зависимости от условий, в которых выполняется запись. Если Вы закроете панель ЖКД и откроете ее снова, то пройдет около 1 минуты, прежде чем на дисплее появится правильное время оставшегося заряда батарейного блока.
"InfoLITHIUM" является литиево-ионным батарейным блоком, который может обмениваться данными, как например потребление батарейного заряда, с совместимой электронной аппаратурой. Это устройство совместимо с батарейным блоком "InfoLITHIUM" (серии L). Ваша видеокамера работает только с батарейным блоком "InfoLITHIUM". На батарейных блоках "InfoLITHIUM" серии L имеется знак InfoLITHIUM
“InfoLITHIUM” является торговой маркой корпорации Sony Corporation.
When you use your camcorder for a long time, we recommend that you power it from the mains using the AC power adaptor.
(1) Open the DC IN jack cover, and connect the AC power adaptor to the DC IN jack on your camcorder with the plug's ▲ mark facing up.
(2) Connect the mains lead to the AC power adaptor.
(3) Connect the mains lead to the mains.
Если Вы собираетесь использовать видеокамеру длительное время, рекомендуется использовать питание от электрической сети с помощью сетевого адаптера переменного тока.
(1) Откройте крышку гнезда DC IN и подсоедините сетевой адаптер переменного тока к гнезду DC IN на Вашей видеокамеру, так чтобы знак ▲ на штекере был обращен вверх.
(2) Подсоедините провод электропитания к сетевому адаптеру переменного тока.
(3) Подсоедините провод электропитания к сетевой розетке.
The set is not disconnected from the AC power source (mains) as long as it is connected to the mains, even if the set itself has been turned off.
Use Sony DC Adaptor/Charger (not supplied).
Аппарат не отключается от источника питания перем. тока (электрической сети) до тех пор, пока он подключен к электрической сети, даже если сам аппарат выключен.
Используйте адаптер/зарядное устройство постоянного тока Sony (не прилагается).
When you want to record in the Hi8 system, use Hi8 video cassette Hi8. (CCD-TRV67E/TRV87E only)
(1) Prepare the power supply (p. 13).
(2) Slide EJECT in the direction of the arrow while pressing the small blue button. The cassette compartment automatically lifts up and opens.
(3) Insert a cassette with its window facing out and the tab on the cassette up.
(4) Close the cassette compartment by pressing the PUSH mark on the cassette compartment. The cassette compartment automatically goes down.
Если Вы хотите выполнять запись в системе Hi8, используйте видеокассету Hi8 Hi8 (только модель CCD-TRV67E/TRV87E).
(1) Подготовьте источник питания (стр. 13).
(2) Нажав маленькую синюю кнопку, передвиньте переключатель ЕJECT в направлении стрелки. Отсек для кассеты автоматически поднимется вверх и откроется.
(3) Вставьте кассету, так чтобы окошко было обращено наружу, а лепесток на кассете вверх.
(4) Закройте отсек для кассеты, нажав метку PUSH на отсеке. Отсек для кассеты автоматически опустится вниз.
Slide EJECT in the direction of the arrow while pressing the small blue button.
Do not press the cassette compartment down.
Doing so may cause malfunction.
Slide the write-protect tab on the cassette to expose the red mark.
Нажав маленькую синюю кнопку, передвиньте переключатель ЕJECT в направлении стрелки.
Не нажимайте вниз отсек для кассеты. Это может привести к неисправности.
Передвиньте лепесток защиты записи на кассете, так чтобы появилась красная метка.

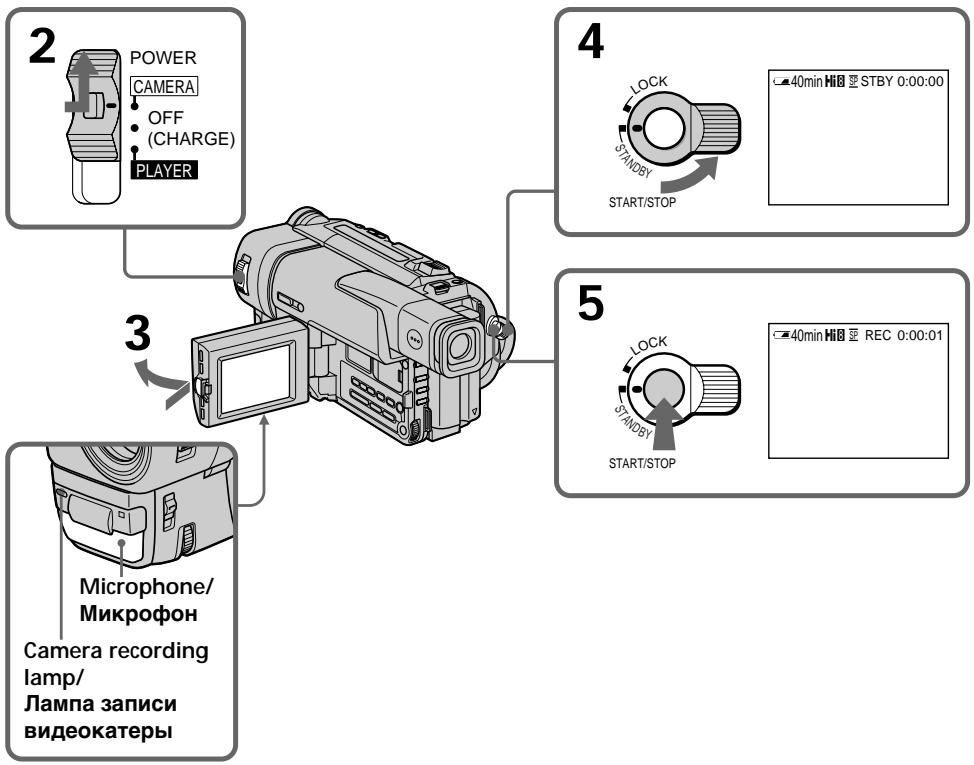

Your camcorder automatically focuses for you.
(1) Install the power source and insert a cassette. See “Step 1” and “Step 2” for more information (p. 13 to 21).
(2) Set the POWER switch to CAMERA while pressing the small green button. The lens cover opens.
(3) Open the LCD panel while pressing OPEN. The viewfinder automatically turns off.
(4) Turn STANDBY to STANDBY.
(5) Press START/STOP. Your camcorder starts recording. The “REC” indicator appears. The camera recording lamp located on the front of your camcorder lights up. To stop recording, press START/STOP again.
The recording lamp lights up in the viewfinder when you record with the viewfinder.
Ваша видеокамера автоматически выполняет фокусировку за Вас.
(1) Установите источник питания и вставьте кассету. Подробные сведения приведены в "Пункте 1" и "Пункте 2" (стр. 13 – 21).
(2)Нажав маленькую зеленую кнопку, установите переключатель POWER в положение CAMERA. Откроется крышка объектива.
(3) Нажав кнопку OPEN, откройте панель ЖКД. Видоискатель выключится автоматически.
(4) Поверните рычаг STANDBY в положение STANDBY.
(5) Нажмите кнопку START/STOP. Ваша видеокамера начнет запись. Появится индикатор "REC". Высветится также лампочка записи на передней панели видеокамеры. Для остановки записи нажмите кнопку START/STOP еще раз. При записи с помощью видоискателя в нем будет высвечиваться лампочка записи.
Fasten the grip strap firmly. Do not touch the built-in microphone during recording.
You can make the transition between the last scene you recorded and the next scene smooth as long as you do not eject the cassette. When you exchange the battery pack in the recording mode, set STANDBY to LOCK.
Your camcorder automatically turns off. This is to save battery power and to prevent battery and tape wear. To resume the standby mode, turn STANDBY down and up again. To start recording, press START/STOP.
To set the counter to 0:00:00
Press COUNTER RESET (p. 112).
(1) Turn STANDBY down to LOCK.
(2) Close the LCD panel.
(3) Eject the cassette.
(4) Set the POWER switch to OFF (CHARGE).
Remove the battery pack from your camcorder to avoid turning on the built-in light.
Плотно пристегните ремень для захвата видеокамеры. Не прикасайтесь к встроенному микрофону во время записи.
Вы можете выполнять плавный переход между последним записанным эпизодом и следующим эпизодом до тех пор, пока не извлечете кассету. При замене батарейного блока в режиме записи установите рычаг STANDBY в положение LOCK.
Видеокамера выключится автоматически. Это предотвращает расход заряда батарейного блока и износ ленты. Для возобновления режима готовности поверните рычаг STANDBY вниз и снова вверх. Для начала записи нажмите кнопку START/STOP.
Нажмите кнопку COUNTER RESET (стр. 112).
(1) Поверните рычаг STANDBY в положение LOCK.
(2) Закройте панель ЖКД.
(3) Извлеките кассету.
(4) Установите переключатель POWER в положение OFF (CHARGE).
Выньте батарейный блок из Вашей видеокамеры во избежание включения встроенной подсветки.

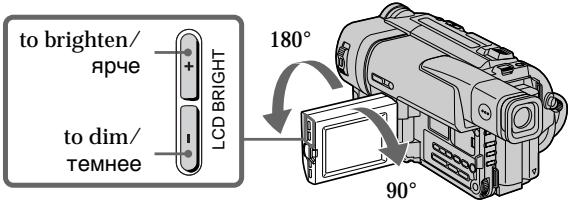

To adjust the brightness of the LCD screen, press either of the two buttons on LCD BRIGHT. The LCD panel moves about 90 degrees to the viewfinder side and about 180 degrees to the lens side.
If you turn the LCD panel over so that it faces the other way, the ⚙️ indicator appears in the viewfinder and on the LCD screen (Mirror mode).
Для регулировки яркости экрана ЖКД нажмите одну их кнопок на LCD BRIGHT. Панель ЖКД может передвигаться примерно на 90 градусов в сторону видоискателя и примерно на 180 градусов в сторону объектива.
Если Вы перевернете панель ЖКД так, что она будет направлена в другую сторону, индикатор 😊 появится в видоискателе и на экране ЖКД (Зеркальный режим).
When closing the LCD panel, set it vertically until it clicks, and swing it into the camcorder body.
When using the LCD screen except in the mirror mode, the viewfinder automatically turns off.
The LCD screen may be difficult to see. If this happens, we recommend that you use the viewfinder.
The picture on the LCD is a mirror-image. However, the picture will be normal when recorded.

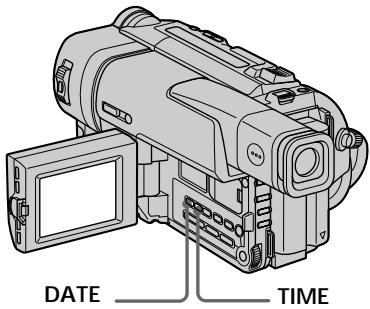

DATE and TIME on your camcorder do not work.
При закрывании панели ЖКД установите ее вертикально, пока не раздастся щелчок, а затем присоедините ее к корпусу видеокамеры.
При использовании экрана ЖКД видоискатель автоматически выключается, кроме зеркального режима.
Возможно будет трудно разглядеть экран ЖКД. В этом случае рекомендуется использовать видоискатель.
Изображение на экране ЖКД будет отображаться зеркально. Однако запись изображения будет нормальной.
DATE и TIME на Вашей видеокамере не будут работать.
Move the power zoom lever a little for a slower zoom. Move it further for a faster zoom.
Using the zoom function sparingly results in better-looking recordings.
“T” side: for telephoto (subject appears closer) “W” side: for wide-angle (subject appears farther away)
Zoom greater than 20× is performed digitally. To activate digital zoom, select the digital zoom power in D ZOOM in the menu settings. (p. 70) The picture quality deteriorates as the picture is processed digitally.
Передвиньте рычаг приводного вариообъектива слегка для относительно медленного наезда видеокамеры.
Передвиньте его сильнее для ускоренного наезда видеокамеры.
Использование функции наезда видеокамеры в небольшом количестве обеспечивает наилучшие результаты.
Сторона "Т" : для телефото (объект приближается)
Сторона "W": для широкоугольного вида (объект удаляется)
Наезд видеокамеры более 20х выполняется цифровым методом. Для активизация цифрового вариообъектива, выберите увеличение цифрового вариообъектива в команде D ZOOM в установках меню. (стр. 70)
Качество изображения ухудшается при цифровой обработке изображения.
The right side of the bar shows the digital zooming zone.
The digital zooming zone appears when you select the digital zoom power in D ZOOM in the menu settings./
Правая сторона полосы на экране показывает зону цифровой трансфокации. Зона цифровой трансфокации появляется, когда Вы выбираете увеличение цифрового вариообъетивка в команде D ZOOM в установках меню.
When you shoot close to a subject If you cannot get a sharp focus, move the power zoom lever to the “W” side until the focus is sharp. You can shoot a subject that is at least about 80 cm (about 2 feet 5/8 inch) away from the lens surface in the telephoto position, or about 1 cm (about 1/2 inch) away in the wide-angle position.
При съемке объекта с близкого положения Если Вы не можете получить четкой фокусировки, передвиньте рычаг приводного вариообъектива в сторону "W" до получения четкой фокусировки. Вы можете выполнять съемку объекта в положении телефото, который отстоит по крайней мере на расстоянии 80 см от поверхности объектива или же около 1 см в положении широкоугольного вида.
If you record pictures with the LCD panel closed, check the picture with the viewfinder. Adjust the viewfinder lens to your eyesight so that the indicators in the viewfinder come into sharp focus.

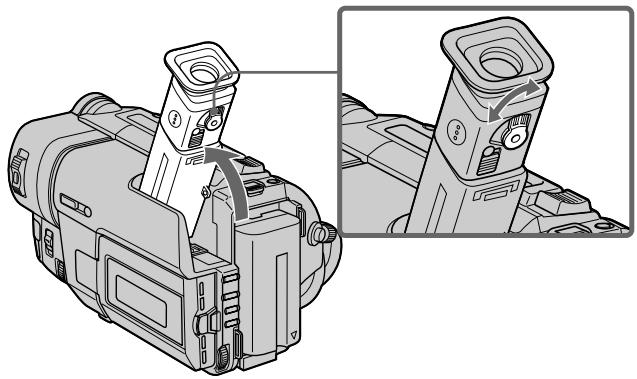

Lift up the viewfinder and move the viewfinder lens adjustment lever.
Если Вы будете записывать изображения при закрытой панели ЖКД, проверьте изображение с помощью видоискателя. Отрегулируйте объектив видоискателя в соответствии со своим зрением, так чтобы индикаторы в видоискателе были четко сфокусированы.
Поднимите видоискатель и подвигайте рычаг регулировки объектива видоискателя.

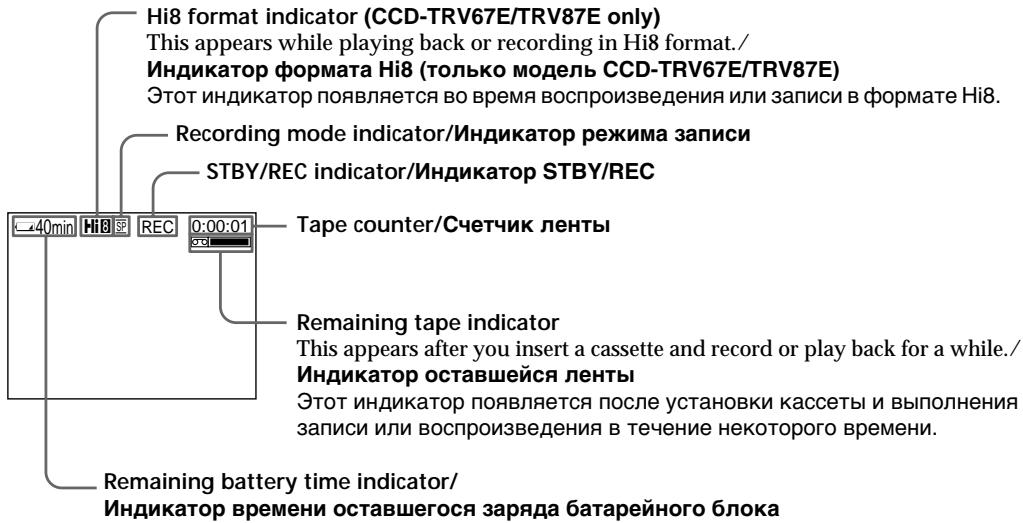

The indicators are not recorded on tape.
Индикаторы не записываются на ленту.
When you shoot a subject with the light source behind the subject or a subject with a light background, use the backlight function.
Press BACK LIGHT in the recording or standby mode.
The ☑ indicator appears in the viewfinder or on the LCD screen.
To cancel, press BACK LIGHT again.
Если Вы выполняете съемку объекта с источником света позади него или же объекта со светлым фоном, используйте функцию задней подсветки.
Нажмите кнопку BACK LIGHT в режиме записи или ожидания.
В видоискателе или на экране ЖКД появится индикатор 📋.
Для отмены нажмите кнопку BACK LIGHT еще раз.
BACK LIGHT
If you press EXPOSURE when shooting backlit subjects
The backlight function will be canceled.
Если вы нажмете кнопку EXPOSURE при выполнении съемки объектов с задней подсветкой
Функция задней подсветки будет отменена.

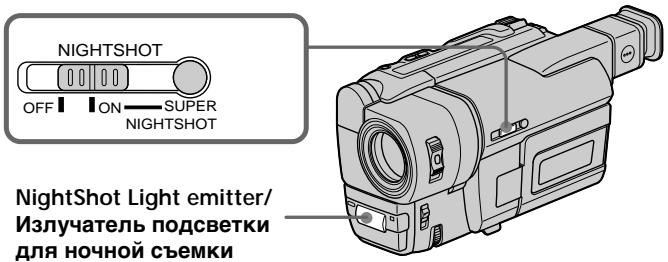

The NightShot function enables you to shoot a subject in a dark place. For example, you can satisfactorily record the environment of nocturnal animals for observation when you use this function.
While your camcorder is in the standby mode, slide NIGHTSHOT to ON.
☐ and “NIGHTSHOT” indicators flash on the LCD screen or in the viewfinder. To cancel the NightShot function, slide NIGHTSHOT to OFF.
Функция ночной съемки позволяет Вам выполнять съемку объектов в темных местах. Например, Вы сможете с успехом выполнять съемку ночных животных для наблюдения при использовании данной функции.
В то время, когда видеокамера находится в режиме ожидания, передвиньте переключатель NIGHTSHOT в положение ON. Индикаторы 📄 и "NIGHTSHOT" начнут мигать на экране ЖКД или в видоискателе. Для отмены функции ночной съемки передвиньте переключатель NIGHTSHOT в положении OFF.
The Super NightShot mode makes subjects more than four times brighter than those recorded in the NightShot mode.
(1) Slide NIGHTSHOT to ON in the standby mode. ◎ indicator appears on the LCD screen or in the viewfinder.
(2) Press SUPER NIGHTSHOT. S ^① and “SUPER NIGHTSHOT” indicators flash on the LCD screen or in the viewfinder.
To cancel the Super NightShot mode, press SUPER NIGHTSHOT again.
The picture will be clearer with the NightShot Light on. To enable NightShot Light, set N.S.LIGHT to ON in the menu settings (p. 70).
Режим ночной суперсъемки делает объекты более, чем в четыре раза ярче, чем при записи их в режиме ночной съемки.
(1) Передвиньте NIGHTSHOT в положение ON в режиме ожидания. Индикатор ☐ появится на экране ЖКД или в видоискателе.
(2) Нажмите SUPER NIGHTSHOT.
Индикаторы S ^① и “SUPER NIGHTSHOT”
будут мигать на экране ЖКД или в
видоискателе.
Для отмены режима ночной суперсъемки
снова нажмите SUPER NIGHTSHOT.
Изображение станет ярче, если включить функцию ночной подсветки. Для включения функции ночной подсветки установите команду N.S.LIGHT в положение ON в установках меню (стр. 70).
The shutter speed will be automatically changed depending on the brightness of the scene.
NightShot Light rays are infrared and so are invisible. The maximum shooting distance using the NightShot Light is about 3 m (10 feet).
The shooting distance will be twice or more in the Super NightShot mode (CCD-TRV87E only).
Скорость затвора будет автоматически изменяться в зависимости от яркости сцены.
– если установлена или используется функция фейдера
– если используется функция цифрового эффекта
– если переключатель NIGHTSHOT
установлен в положение OFF
Лучи подсветки для ночной съемки являются инфракрасными и поэтому невидимыми.
Максимальное расстояние для съемки при использовании подсветки для ночной съемки равно примерно 3 м.
Расстояние для съемки будет в два или более раз больше в режиме ночной суперсъемки (только модель CCD-TRV87E).
You can record the date or time displayed in the viewfinder or on the LCD screen superimposed on the picture.
Carry out the following operations in the standby or recording mode.
Press DATE to record the date.
Press TIME to record the time.
Press DATE (or TIME), then press TIME (or DATE) to record the date and time.
Press DATE and/or TIME again. The date and/or time indicator disappears.
Вы можете записывать дату или время, отображаемые в видоискателе или на экране ЖКД, которые будут наложены на изображение.
Выполните следующие операции в режиме ожидания или записи.
Нажмите кнопку DATE для записи даты. Нажмите кнопку TIME для записи даты. Нажмите кнопку DATE (или TIME), затем нажмите кнопку TIME (или DATE) для записи даты и времени.
Нажмите кнопку DATE и/или TIME еще раз. Индикатор даты и/или времени исчезнет.
The default clock setting is set to London time for United Kingdom and to Paris time for the other European countries. You can reset the clock in the menu settings (p. 70).
The date and time indicators recorded manually cannot be deleted.
Record the date and time in the black screen as the background for about 10 seconds, then erase the date and time indicators before starting actual recording.
Часы установлены по умолчанию на время Лондона для Соединенного Королевства и на время Парижа для других европейских стран. Вы можете переустановить часы в установках меню (стр. 70).
Индикаторы даты и времени, записанные вручную, не могут быть удалены.
Запишите дату и время на фоне черного экрана в течение 10 секунд, затем сотрите индикаторы даты и времени перед тем, как начать действительную запись.
You can use these buttons to check the recorded picture or shoot so that the transition between the last recorded scene and the next scene you record is smooth.
Вы можете использовать эти кнопки для проверки записанного изображения или съемки, так чтобы переход между последним записанным эпизодом и следующим записываемым эпизодом был плавным.
You can go to the end of the recorded section after you record.
Press END SEARCH in the standby mode.
The last 5 seconds of the recorded section are played back and playback stops. You can monitor the sound from the speaker, headphones (CCD-TRV87E only) or an earphone (CCD-TRV37E/TRV48E/TRV57E/TRV67E only).
If you start recording after using the end search function, occasionally, the transition between the last scene you recorded and the next scene may not be smooth.
Once you eject the cassette after you have recorded on the tape
The end search function does not work.
Вы можете дойти до конца записанной части ленты после выполнения записи.
Нажмите END SEARCH в режиме ожидания. Последние 5 ссекунд записанной части будут воспроизведены и воспроизведение остановится. Вы можете контролировать звук через акустическую систему, головные телефоны (только модель CCD-TRV87E) или наушники (только модель CCD-TRV37E/TRV48E/TRV57E/TRV67E).
Если Вы случайно начнете запись после использования функции поиска конца записи, переход между последней записанной сценой и следующей записываемой сценой может не быть плавным.
Функция поиска конца записи работать не будет.

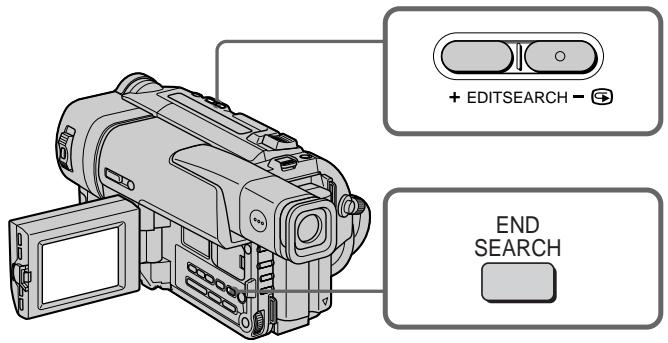

You can search for the next recording start point.
Hold down the + / - (G) side of EDITSEARCH in the standby mode. The recorded section is played back.
+: to go forward
- : to go backward
Release EDITSEARCH to stop playback. If you press START/STOP, re-recording begins from the point you released EDITSEARCH. You cannot monitor the sound.
You can check the last recorded section.
Press the - (→) side of EDITSEARCH
momentarily in the standby mode.
The last few seconds of the recorded section are played back. You can monitor the sound from the speaker, headphones (CCD-TRV87E only) or an earphone (CCD-TRV37E/TRV48E/TRV57E/TRV67E only).
Вы можете выполнять поиск места начала следующей записи.
Держите нажатой сторону +/- (☐) кнопки EDITSEARCH в режиме ожидания. Будет воспроизведена записанная часть.
+ : для продвижения вперед
– : для продвижения назад
Отпустите кнопку EDITSEARCH для остановки воспроизведения. Если Вы нажмете кнопку START/STOP, начнется перезапись с того места, где Вы отпустили кнопку EDITSEARCH. Вы не можете контролировать звук.
Вы можете проверить последнюю записанную часть.
Нажмите кратковременно сторону – (☑) кнопки EDITSEARCH в режиме ожидания. Последние несколько секунд записанной части будут воспроизведены и воспроизведение остановится. Вы можете контролировать звук через акустическую систему, головные телефоны (только модель CCD-TRV87E) или наушники (только модель CCD-TRV37E/TRV48E/TRV57E/TRV67E).
You can monitor the playback picture on the LCD screen or in the viewfinder. If you close the LCD panel, you can monitor the playback picture in the viewfineder. You can control playback using the Remote Commander supplied with your camcorder. (CCD-TRV48E/TRV57E/TRV67E/TRV87E only)

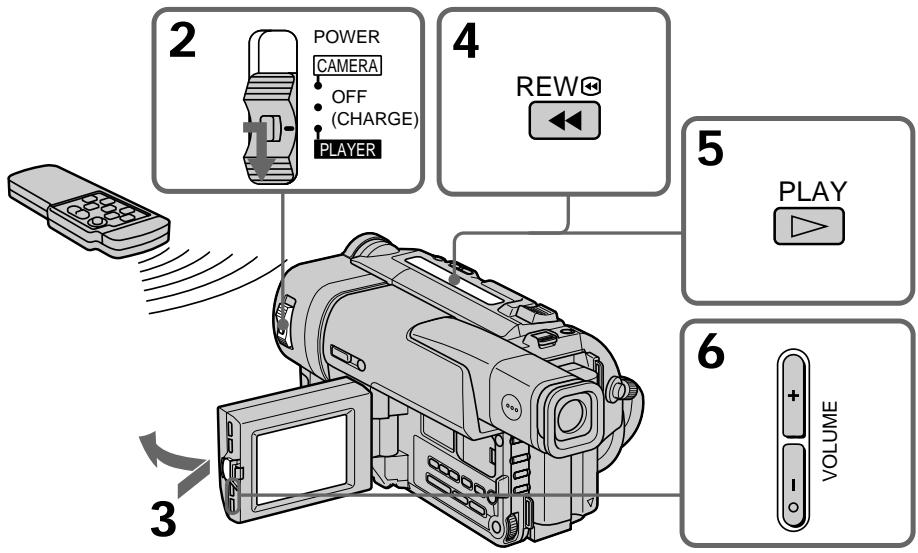

(1) Install the power source and insert the recorded tape.
(2) Set the POWER switch to PLAYER while pressing the small green button.

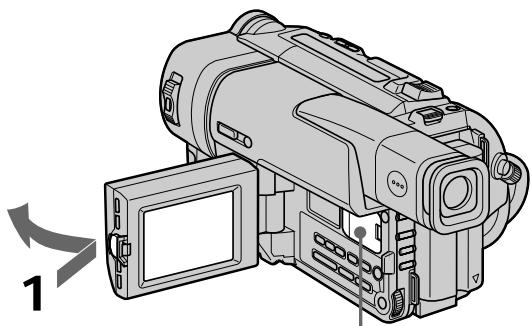

(3) Open the LCD panel while pressing OPEN.
(4) Press ◀◀ to rewind the tape.
(5) Press ▶ to start playback.
(6) To adjust the volume, press either of the two buttons on VOLUME. The speaker on your camcorder is silent when the LCD panel is closed.
Вы можете контролировать воспроизводимое изображение на экране ЖКД или в видоискателе. Если Вы закроете панель ЖКД Вы можете контролировать воспроизводимое изображение в видоискателе. Вы можете контролировать воспроизведение с использованием пульта дистанционного управления, прилагаемого к Вашей видеокамере (только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E).
(1) Установите источник питания и вставьте записанную ленту.
(2) Нажав маленькую зеленую кнопку, установите переключатель POWER в положение PLAYER.
(3) Нажав кнопку OPEN, откройте панель ЖКД.
(4) Нажмите кнопку ◀◀ для ускоренной перемотки ленты назад.
(5) Нажмите кнопку ▶ для включения воспроизведения.
(6) Для регулировки громкости нажимайте одну из двух кнопок VOLUME. Если панель ЖКД на Вашей видеокамере закрыта, динамик не будет работать.
To stop playback
Press ■.
Для остановки воспроизведения
Нажмите кнопку ■.
When monitoring on the LCD screen You can turn the LCD panel over and move it back to the camcorder body with the LCD screen facing out [a]. You can adjust the angle of the LCD panel by lifting the LCD panel up by 15 degrees [b].
Во время контроля на экране ЖКД Вы можете повернуть панель управления и придвинуть ее обратно на место к корпусу видеокамеры, так что экран ЖКД будет обращен наружу [a]. Вы можете отрегулировать угол панели ЖКД, подняв панель ЖКД вверх на 15 градусов [b].
[a]
[b]

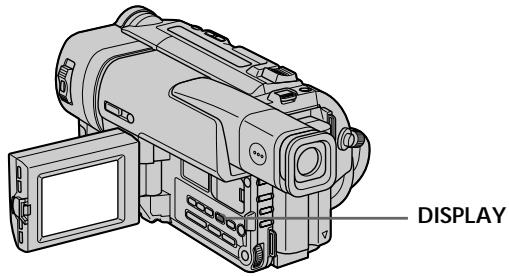

Press DISPLAY on your camcorder or the Remote Commander (CCD-TRV48E/TRV57E/TRV67E/TRV87E only) supplied with your camcorder. The indicators appear on the LCD screen. To make the indicators disappear, press DISPLAY again.
Нажмите кнопку DISPLAY на Вашей видеокамере или на пульте дистанционного управления (только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E),, который прилагается к Вашей видеокамере. На экране ЖКД появятся индикаторы. Для того, чтобы индикаторы исчезли, нажмите еще раз кнопку DISPLAY.
To operate video control buttons, set the POWER switch to PLAYER.
Press || during playback. To resume playback, press || or ▶.
Press ▶▶ in the stop mode. To resume normal playback, press ▶.
Press ◀◀ in the stop mode. To resume normal playback, press ▶.
Keep pressing ◀◀ or ▶▶ during playback. To resume normal playback, release the button.
Keep pressing ◀◀ while rewinding or ▶▶ while advancing the tape. To resume rewinding or advancing, release the button.
- CCD-TRV48E/TRV57E/TRV67E/TRV87E only Press ▶ on the Remote Commander during playback. To resume normal playback, press ▶.
Press END SEARCH in the stop mode. The last 5 seconds of the recorded section plays back and stops.
Для управления кнопками видеоконтроля, установите переключатель POWER в положение PLAYER.
Нажмите во время воспроизведения кнопку II. Для возобновления обычного воспроизведения нажмите кнопку II или кнопку ▶.
Нажмите в режиме остановки кнопку ▶▶. Для возобновления обычного воспроизведения нажмите кнопку ▶▶.
Для ускоренной перемотки ленты назад Нажмите в режиме остановки кнопку ◀◀. Для возобновления обычного воспроизведения нажмите кнопку ▶.
Держите нажатой кнопку ◀◀ или ▶▶ во время воспроизведения. Для возобновления обычного воспроизведения отпустите кнопку.
Держите нажатой кнопку ◀◀ во время ускоренной перемотки ленты назад или кнопку ▶▶ во время ускоренной перемотки ленты вперед. Для возобновления обычной перемотки ленты вперед или назад отпустите кнопку.
Нажмите во время воспроизведения кнопку ▶ на пульте дистанционного управления. Для возобновления обычного воспроизведения нажмите кнопку ▶.
Нажмите в режиме остановки кнопку END SEARCH. Будут воспроизведены последние 5 секунд записанной части, и воспроизведение остановится.
In the various playback modes Sound is muted.
When the playback pause mode lasts for 5 minutes
Your camcorder automatically enters the stop mode. To resume playback, press ▶.
If slow playback lasts for about 1 minute (CCD-TRV48E/TRV57E/TRV67E/TRV87E only)
Your camcorder automatically returns to normal speed.
When you play back a tape recorded (CCD-TRV37E/TRV48E/TRV57E/TRV67E only)
Noise may appear during playback pause mode, slow playback (CCD-TRV48E/TRV57E/TRV67E only) or picture search.
When you play back a tape in reverse
Horizontal noise appears at the center or top and bottom of the screen. This is normal.
The tapes recorded in the Hi8 format (CCD-TRV37E/TRV48E/TRV57E only)
You can play back the tapes recorded in the Hi8 video system on your camcorder.
В переменных режимах воспроизведения Звук будет приглушен.
Если режим паузы воспроизведенияprodлится 5 минут
Ваша видеокамера автоматически войдет в режим остановки. Для возобновления воспроизведения воспроизведения нажмите кнопку ▶.
Если замедленное воспроизведение продлится около 1 минуты (только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E).
Ваша видеокамера автоматически переключится на нормальную скорость.
При воспроизведении записанной ленты (только модель CCD-TRV37E/TRV48E/TRV57E/TRV67E)
В режиме паузы воспроизведения, замедленного воспроизведения (только модель CCD-TRV48E/TRV57E/TRV67E) или поиска изображения могут появиться помехи.
При воспроизведении ленты в обратном направлении
На экране могут появиться горизонтальные помехи по центру или же вверху и внизу экрана. Это является нормальным.
Ленты, записанные в формате Hi8 (только модель CCD-TRV37E/TRV48E/TRV57E)
Вы можете воспроизводить на Вашей видеокамере ленты, записанные в видеосистеме Hi8.

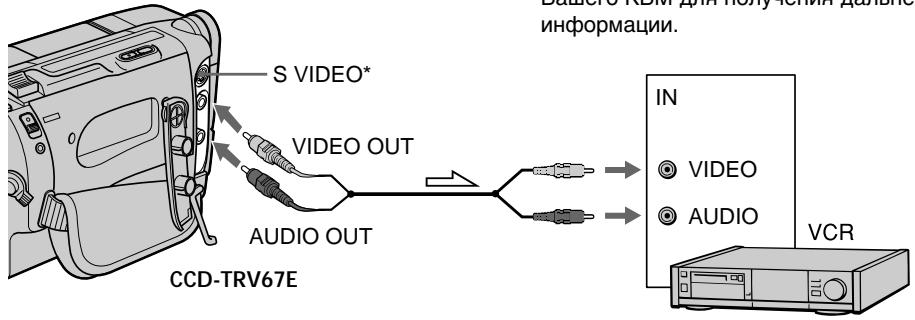

Connect your camcorder to your TV or VCR with the A/V connecting cable supplied with your camcorder to watch the playback picture on the TV screen. You can operate the playback control buttons in the same way as when you monitor playback pictures on the LCD screen. When monitoring the playback picture on the TV screen, we recommend that you power your camcorder from the mains using the AC power adaptor (p. 19). Refer to the operating instructions of your TV or VCR.

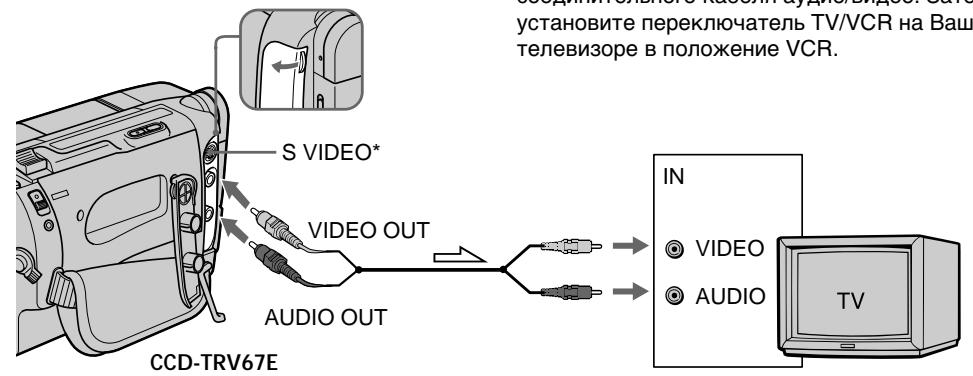

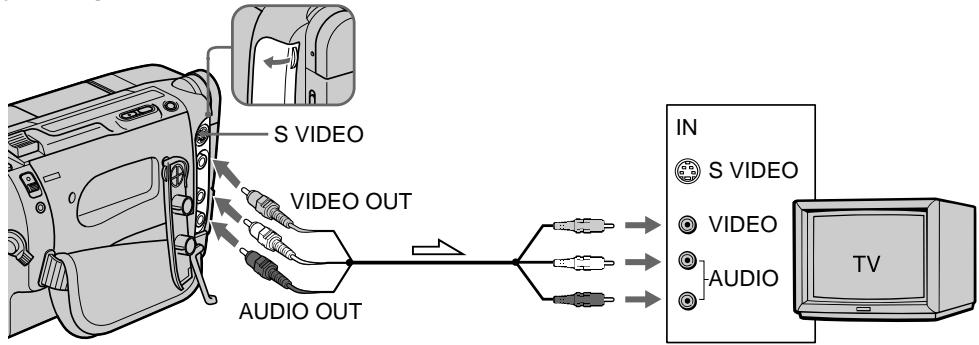

Open the jack cover. Connect your camcorder to the TV using the A/V connecting cable. Then, set the TV/VCR selector on the TV to VCR.
Подсоедините Вашу видеокамеру к Вашему телевизору или КВМ с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере для просмотра воспроизводимого изображения на экране телевизора. Вы можете оперировать кнопками управления воспроизведением таким же способом, как при управлении воспроизводимым изображением на экране ЖКД. При управлении воспроизводимым изображением на экране телевизора рекомендуется подключить питание к Вашей видеокамере от сетевой розетки с помощью сетевого адаптера переменного тока (стр. 19). См. инструкцию по эксплуатации Вашего телевизора или КВМ.
CCD-TRV37E/TRV48E/TRV57E/TRV67E
: Signal flow/Передача сигнала
* CCD-TRV67E only/только модель CCD-TRV67E
CCD-TRV87E
: Signal flow/Передача сигнала

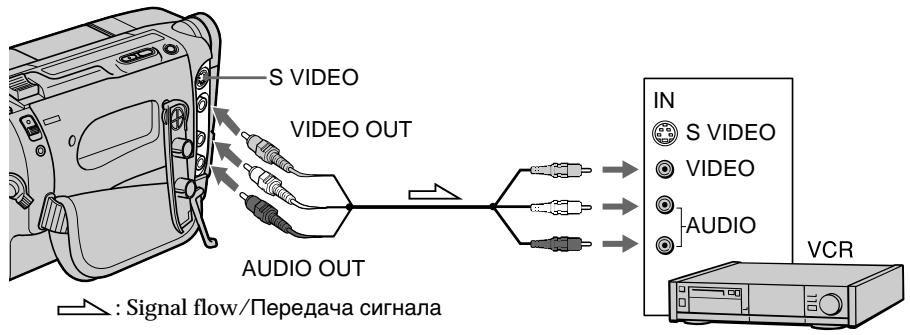

Connect your camcorder to the LINE IN input on the VCR by using the A/V connecting cable supplied with your camcorder. Set the input selector on the VCR to LINE.
Connect the yellow plug for video and the white plug for audio on both your camcorder and the TV or the VCR (you do not connect the red plug). With this connection, the sound is monaural.
Use the 21-pin adaptor supplied with your camcorder.
Use a PAL system RFU adaptor (not supplied). Refer to the operating instructions of your TV or VCR and the RFU adaptor. With an RFU adaptor, the sound is monaural even on stereo models.
If your TV or VCR has an S video jack (CCD-TRV67E/TRV87E only)
Connect using an S video cable (not supplied) to obtain high-quality pictures. With this connection, you do not need to connect the yellow (video) plug of the A/V connecting cable. Connect the S video cable (not supplied) to the S video jacks on both your camcorder and the TV or the VCR.
Monitoring the picture from a TV or VCR (CCD-TRV87E only)
You can monitor the picture on the LCD screen. Connect your camcorder to the outputs on the TV or VCR.
Подсоедините Вашу видеокамеру к входному гнезду LINE IN на KBM с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере. Установите селектор входного сигнала на KBM в положение LINE.
Подсоедините желтый штекер для видеосигнала и белый штекер для аудиосигнала к Вашей видеокамере и телевизору или КВМ (Вам не нужно подсоединять красный штекер). При данном соединении звук будет монофоническим.
Используйте 21-штырьковый, прилагаемый к Вашему компьютеру.
Используйте ВЧ-адаптер системы PAL (не прилагается). Смотрите инструкцию по эксплуатации Вашего телевизора или КВМ и ВЧ-адаптера. При использовании ВЧ-адаптера звук будет монофоническим даже на стереофонических моделях.
Выполните соединение с помощью кабеля S видео (не прилагается) для получения высококачественного изображения. При данном соединении Вам не нужно подсоединять желтый штекер (видео) соединительного кабеля аудио/видео. Подсоедините кабель S видео (не прилагается) к гнездам S видео на Вашей видеокамере и Вашем телевизоре или КВМ.
Вы можете контролировать изображение на экране ЖКД. Подсоедините Вашу видеокамеру к выходным гнездам на телевизоре или КВМ.
Once you connect the AV cordless IR receiver (not supplied) to your TV or VCR, you can easily view the picture on your TV. For details, refer to the operating instructions of the AV cordless IR receiver.
После подсоединения беспроводного ИК аудиовидеоприемника к Вашему телевизору (не прилагается) Вы можете легко наблюдать изображение на экране Вашего телевизора. Подробные сведения содержатся в инструкции по эксплуатации беспроводного ИК аудиовидеоприемника.
(1) After connecting your TV and AV cordless IR receiver, set the POWER switch on the AV cordless IR receiver to ON.
(2) Turn the TV on and set the TV/VCR selector on the TV to VCR.

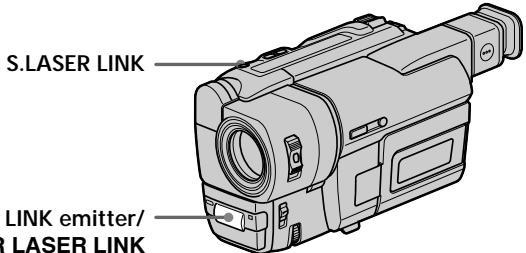

(3) Press S.LASER LINK. The lamp of S.LASER LINK lights up.
(4) Press ▶ on your camcorder to start playback.
(5) Point the SUPER LASER LINK emitter at the AV cordless IR receiver. Adjust the position of your camcorder and the AV cordless IR receiver to obtain clear playback pictures.
(1) После подсоединения к Вашему телевизору беспроводного ИК аудиовидеоприемника установите переключатель POWER на беспроводном ИК аудиовидеоприемнике в положение ON.
(2) Включите телевизор и установите селектор TV/VCR на телевизоре в положение VCR.
(3) Нажмите кнопку S.LASER LINK.
Высветится лампочка S.LASER LINK.
(4) Нажмите кнопку ▶ на Вашей видеокамере для начала включения воспроизведения.
(5) Направьте излучатель SUPER LASER LINK на беспроводный ИК аудиовидео-приемник. Отрегулируйте положение Вашей видеокамеры и беспроводного ИК аудиовидеоприемника для получения четкого воспроизводимого изображения.
Press S.LASER LINK. The lamp on the S.LASER LINK button goes out.
If you turn the power off
Super laser link turns off automatically.
Note
When super laser link is activated (the S.LASER LINK button is lit), your camcorder consumes power. Press S.LASER LINK to turn off the super laser link function when it is not needed.
Нажмите кнопку S.LASER LINK. Лампочка на кнопке S.LASER LINK погаснет.
Если Вы выключите питание
Лазерный суперканал передачи сигналов выключится автоматически.
Примечание
При включенном лазерном канале передачи сигналов (при этом высвечивается кнопка S.LASER LINK) Ваша видеокамера потребляет питание. Нажмите кнопку S.LASER LINK для выключения функции лазерного суперканала передачи сигналов, если она не требуется.
You can record a still picture like a photograph. This mode is useful when you want to record a picture such as a photograph or when you print a picture using a video printer (not supplied).
Вы можете записывать неподвижное изображение подобно фотографии. Данный режим полезен, если Вы хотите записывать изображение в виде фотоснимка или же при выполнении отпечатков с помощью видеопринтера (не прилагается).
NORMAL
PHOTO/
ОБЫЧНОЕ
ФОТО
FADE PHOTO/
ФОТО С
ВВЕДЕНИЕМ/
ВЫВЕДЕНИЕМ
SHUTTER
PHOTO/
ФОТО С
ЗАТВОРОМ
This mode records a still picture for about seven seconds./
В этом режиме неподвижное изображение записывается около семи секунд.
(1) While your camcorder is in the standby mode, select the photo mode in the menu settings (p. 70).
(2) Keep pressing PHOTO lightly until a still picture appears. The CAPTURE indicator appears. Recording does not start yet. To change the still picture, release PHOTO, select a still picture again, and then press and hold PHOTO lightly.
(3) Press PHOTO deeper.

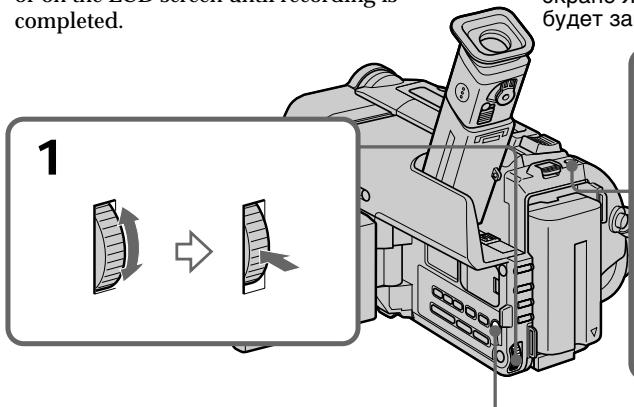

The still picture in the viewfinder or on the LCD screen is recorded for about seven seconds. The sound during those seven seconds is also recorded.
The still image is displayed in the viewfinder or on the LCD screen until recording is completed.
(1) В то время, когда Ваша видеокамера находится в режиме ожидания, выберите фоторежим в установках меню (стр. 70).
(2) Держите слегка нажатой кнопку PHOTO до тех пор, пока не появится неподвижное изображение. Появится индикация CAPTURE. Запись пока еще не началась.
Для изменения неподвижного изображения отпустите кнопку PHOTO, выберите неподвижное изображение снова, а затем нажмите и держите слегка нажатой кнопку PHOTO.
(3) Нажмите кнопку PHOTO сильнее.
Неподвижное изображение в видоискателе или на экране ЖКД будет записываться около семи секунд. В течение этих семи секунд будет записываться и звук.
Неподвижное изображение будет отображаться в видоискателе или на экране ЖКД до тех пор, пока запись не будет закончена.
2
CAPTURE
3
●●●●●●●
- During tape photo recording, you cannot change the mode or setting of the following functions:
- Digital effect
- Fader
- PROGRAM AE
- Picture effect
- Exposure
- Wide mode
- Backlight
- Super NightShot
- The PHOTO button does not work:
- while the digital effect function is set or in use.
- while the fader function is in use.
- When recording a still picture, do not shake your camcorder. The picture may fluctuate.
Press PHOTO deeper. The still picture is then recorded for about seven seconds and your camcorder returns to the standby mode. You cannot select another still picture.
- Во время фотоъемки на ленту Вы не можете изменять режим или установку следующих функций:
– Цифровой эффект
- Фейдер
- PROGRAM AE
– Эффект изображения
- Экспозиция
– Широкоэкранный режим
– Задняя подсветка
– Ночная суперсъемка
- Кнопка РНОТО не работает:
– если установлена или используется функция цифрового эффекта.
– если используется функция фейдера.
- При записи неподвижного изображения не трясите Вашу видеокамеру. Изображение может быть неустойчивым.
Нажмите кнопку РНОТО сильнее.
Неподвижное изображение будет записываться около семи секунд, а затем видеокамера вернется в режим ожидания.
Вы не сможете при этом выбрать другое неподвижное изображение.

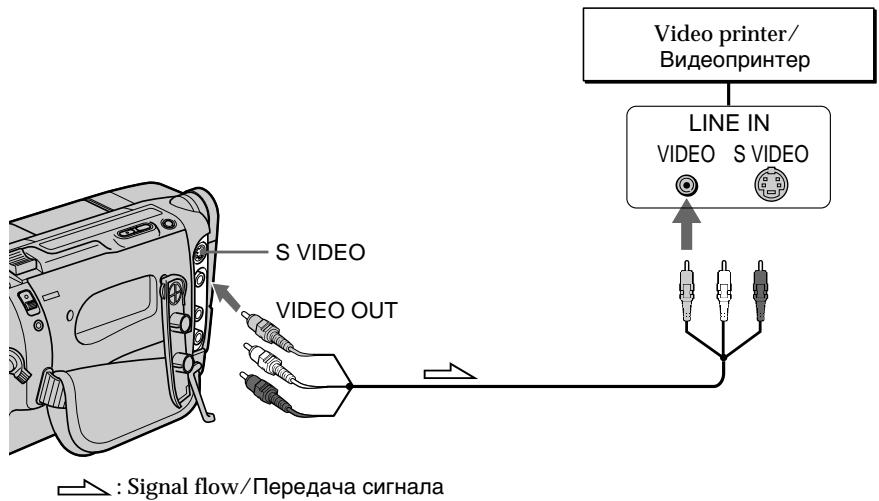

You can print a still picture by using the video printer (not supplied). Connect the video printer using the A/V connecting cable supplied with your camcorder.
Connect the yellow plug of the cable to the video jack on both your camcorder the video printer. Refer to the operating instructions of the video printer as well.
Вы можете напечатать неподвижное изображение с помощью видеопринтера (не прилагается). Подсоедините видеопинтер с использованием соединительного кабеля аудио/видео, прилагаемого к Вашей видеокамере.
Подсоедините желтый разъем кабеля к видеогнезду на Вашей видеокамере и видеопринтере. Смотрите также инструкцию по эксплуатации видеопринтера.
If the video printer is equipped with S video input
Use the S video connecting cable (not supplied). Connect it to the S VIDEO jack and the S video input of the video printer.
Если видеопринтер оснащен входом S-видео
Используйте соединительный кабель S-видео (не прилагается). Подсоедините его к гнезду S-VIDEO и входу S-видео на видеопринтере.
You can record a cinema-like picture (CINEMA) or a 16:9 wide picture to watch on the 16:9 wide-screen TV (16:9FULL). Refer to the operating instructions of your TV.
Black bands appear on the screen during recording in the CINEMA mode [a], playing back on a normal TV [b] or a wide-screen TV [c]. If you set the screen mode of the wide-screen TV to the zoom mode, a picture without black bands appears [d].
The picture during recording in the 16:9FULL mode [e], or playing back on a normal TV [f] or a wide-screen TV [g] is horizontally compressed. If you set the screen mode of the wide-screen TV to the full mode, you can watch pictures of normal images [h].
Вы можете записывать изображение наподобие кино (CINEMA) или широкоэкранное изображение 16:9 для просмотра на широкоэкранном телевизоре 16:9 (16:9FULL). Обратитесь к инструкции по эксплуатации Вашего телевизора.
Черные полосы появятся на экране во время записи в режиме CINEMA [a], воспроизведения на обычном телевизоре [b] или на широкоэкранном телевизоре [c]. Если Вы установите экранный режим на широкоэкранном телевизоре в режим масштабирования, то изображение появится без черных полос [d].
Изображение во время записи в режиме 16:9 FULL [e], либо во время воспроизведения на обычном телевизоре [f] или широкоэкранном телевизоре [g] будет сжато по горизонтали. Если Вы установите экранный режим широкоэкранного телевизора в полноэкранный режим, Вы можете просматривать изображения обычных съемок [h].

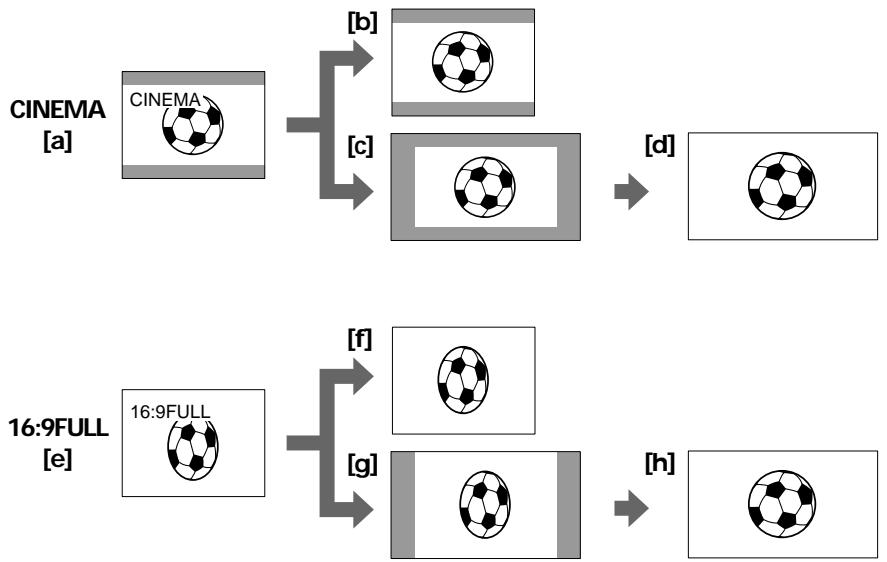

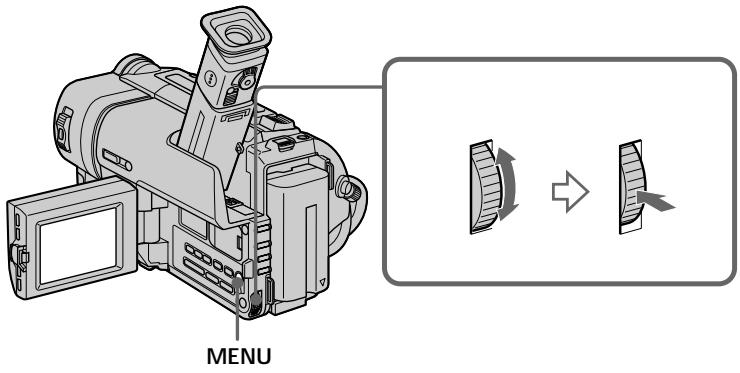

In the standby mode, set 16:9WIDE to CINEMA or 16:9FULL in the menu settings (p. 70).
В режиме ожидания установите 16:9WIDE в положение CINEMA или 16:9FULL в установках меню (стр. 70).
Set 16:9WIDE to OFF in the menu settings.
If the wide mode is set to 16:9FULL (CCD-TRV57E/TRV67E/TRV87E only)
The SteadyShot function does not work. If you select 16:9FULL in the menu settings when the SteadyShot function is working, 🔊 flashes and the SteadyShot function does not function.
You cannot select the old movie function with DIGITAL EFFECT (CCD-TRV87E only) and the bounce function with FADER.
When you record in the 16:9FULL mode, the date or time indicator will be widened on wide-screen TVs.
You cannot change or cancel the wide mode. When you cancel the wide mode, set your camcorder to the standby mode and then set 16:9WIDE to OFF.
Установите команду 16:9WIDE в положение OFF в установках меню.
Функция устойчивой съемки не работает. Если Вы выберите команду 16:9FULL в установках меню в то время, когда работает функция устойчивой съемки, начнет мигать индикация “/”, и функция устойчивой съемки работать не будет.
Вы не можете выбрать функцию старинного кино с помощью команды DIGITAL EFFECT (только модель CCD-TRV87E) и функцию перескакивания с помощью команды FADER.
Если Вы выполняете запись в режиме 16:9FULL, индикатор даты или времени расширится на широкоэкранном телевизоре.
Вы не можете изменить или отменить широкоэкранный режим. Для отмены широкоэкранного режима установите Вашу видеокамеру на режим ожидания, а затем установите 16:9WIDE на OFF.
You can fade in or out to give your recording a professional appearance.
Вы можете выполнять плавное введение и выведение изображения, чтобы придать Вашей съемке профессиональный вид.
[a]
STBY
REC
FADER
M.FADER (mosaic)/ (мозаика)
STRIPE
BOUNCE ^*1) (Fade in only)/
(Только введение
изображения)
OVERLAP *2)
(Fade in only)/
(Только введение
изображения)
WIPE *3)
(Fade in only)/
(Только введение
изображения)
[b]
STBY
REC

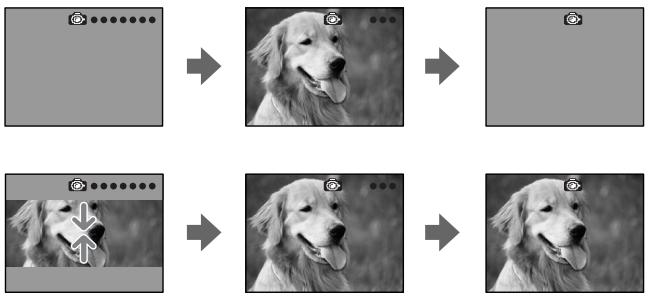

When fading in, the picture gradually changes from black-and-white to colour.
When fading out the picture gradually changes from colour to black-and-white.
^1) You can use this function only when D ZOOM is set to OFF.
^2) CCD-TRV87E only
^*3) CCD-TRV87E only. The sound does not wipe away.
При введении изображение будет постепенно изменяться от черно-белого до цветного. При выведении изображение будет постепенно изменяться от цветного до чернобелого.
*1) Вы можете использовать эту функцию только при установке команды D ZOOM на OFF.
*2) Только модель CCD-TRV87E
*3) Только модель CCD-TRV87E. Звук при этом не убирается.

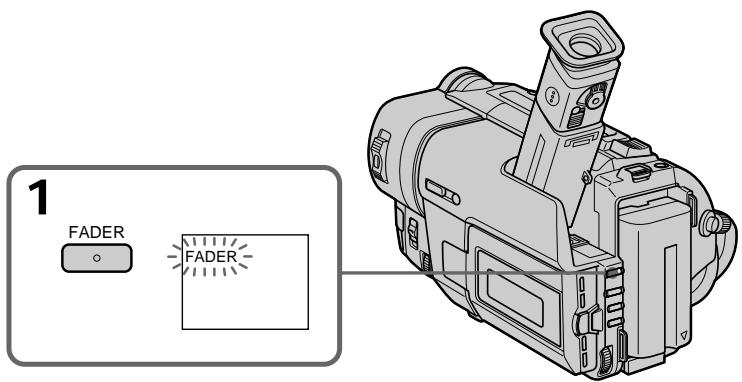

In the standby mode, press FADER until the desired fader indicator flashes.
In the recording mode, press FADER until the desired fader indicator flashes.
The indicator changes as follows:
FADER → M.FADER → STRIPE →
BOUNCE → MONOTONE → OVERLAP
(CCD-TRV87E only) WIPE (CCD-TRV87E only) no indicator
The last selected fader mode is indicated first of all.
(2) Press START/STOP. The fader indicator stops flashing.
В режиме ожидания, нажимайте кнопку FADER до тех пор, пока не начнет мигать нужный индикатор фейдера.
В режиме записи, нажимайте кнопку
FADER до тех пор, пока не начнет мигать нужный индикатор фейдера.
Индикатор будет изменяться следующим образом:
FADER → M.FADER → STRIPE →
BOUNCE → MONOTONE → OVERLAP
(только модель CCD-TRV87E) → WIPE
(только модель CCD-TRV87E) → без индикатора
Последний из выбранных режимов фейдера отображается первым.
(2) Нажмите кнопку START/STOP. Индикатор фейдера перестанет мигать.
After the fade in/out is carried out: Your camcorder automatically returns to the normal mode.
Before the fade in/out is carried out: Before pressing START/STOP, press FADER until the indicator disappears.
После того, как выполнено введение/ выведение изображения: Ваша видеокамера автоматически вернется в обычный режим. Перед тем, как выполнить введение/ выведение изображения: Перед тем, как нажать кнопку START/STOP, нажимайте кнопку FADER до тех пор, пока не исчезнет индикатор.
You cannot use the following functions while using the fader function. Also, you cannot use the fader function while using the following functions.
The date, time indicator and title do not fade in or fade out
Erase them before operating the fader function if they are not needed.
Your camcorder stores the image on the tape. As the image is being stored, the WIPE or OVERLAP indicator flashes quickly, and the picture you are shooting disappears from the viewfinder.
Depending on the tape condition, the picture may not be recorded clearly.
While using the bounce function, you cannot use the following functions:
The BOUNCE indicator does not appear in the following mode or functions:
Вы не можете использовать следующие функции во время использования функции фейдера. Также, Вы не можете использовать функцию фейдера во время использования следующих функций.
– Цифровой эффект
– Режим низкой освещенности PROGRAM AE (только функция наложения/вытеснения изображения шторкой)
– Ночная суперсъемка
– Фотосъемка на ленту
Удалите их перед тем, как включить функцию фейдера, если они не нужны.
Ваша видеокамера хранит изображение на ленте. Во время сохранения изображения индикатор WIPE или OVERLAP будет быстро мигать, а изображение, которое Вы снимаете, исчезнет в видоискателе. В зависимости от состояния ленты, изображение может быть записано нечетко.
Индикатор BOUNCE не появляется в следующих режимах или при использовании следующих функций:
– Команда D ZOOM установлена на режим, отличный от OFF в установках меню
– Широкоэкранный режим
– Эффект изображения
- PROGRAM AE
You can digitally process images to obtain special effects like those in films or on the TV.
PASTEL [a] : The contrast of the picture is emphasized, and the picture looks like an animated cartoon.
NEG. ART [b]: The colour and brightness of the picture is reversed.
SEPIA : The picture is sepia.
B&W : The picture is monochrome (black-and-white).
SOLARIZE [c]: The light intensity is clearer, and the picture looks like an illustration.
MOSAIC [d]: The picture is mosaic.
SLIM [e]: The picture expands vertically.
STRETCH [f]: The picture expands horizontally.
Вы можете выполнять обработку изображения цифровым методом для получения специальных эффектов, как в кинофильмах или на экранах телевизоров.
PASTEL [a] : Подчеркивается контрастность изображения, которому придется мультипликационный вид.
NEG. ART [b]: Цвет и яркость изображения будут негативными.
SEPIA : Изображение будет в цвете сепии.
B&W : Изображение будет монохроматическим (черно- белым).
SOLARIZE [c] : Яркость света будет усиленной, а изображение будет выглядеть как иллюстрация.
MOSAIC [d] : Изображение будет мозаическим.
SLIM [e] : Изображение растянется по вертикали.
STRETCH [f] : Изображение растянется по горизонтали.
[a]
[b]
[c]
[d]
[e]
[f]

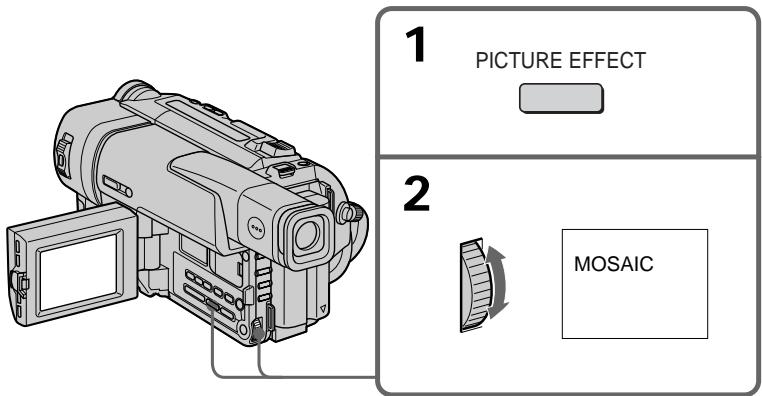

(1) Press PICTURE EFFECT in the standby or recording mode.
The picture effect indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the desired picture effect mode.
The indicator changes as follows:
PASTEL NEG.ART SEPIA
B&W ↔ SOLARIZE ↔ MOSAIC ↔
SLIM ↔ STRETCH
(1) Нажмите кнопку PICTURE EFFECT в режиме ожидания или режиме записи. Появится индикатор эффекта изображения.
(2) Поверните диск SEL/PUSH EXEC для выбора режима нужного эффекта изображения.
Индикатор будет изменяться следующим образом:
PASTEL ↔ NEG.ART ↔ SEPIA ↔
B&W ↔ SOLARIZE ↔ MOSAIC ↔
SLIM ↔ STRETCH
Press PICTURE EFFECT.
While using the picture effect function (CCD-TRV87E only)
You cannot select the old movie mode with DIGITAL EFFECT.
When you turn the power off
Your camcorder automatically returns to the normal mode.
Нажмите кнопку PICTURE EFFECT.
Вы не можете выбрать режим старинного кино с помощью команды DIGITAL EFFECT.
Ваша видеокамера автоматически вернется в обычный режим.
You can add special effects to recorded pictures using the various digital functions. The sound is recorded normally.
You can record a still picture so that it is superimposed on a moving picture.
You can record still pictures successively at constant intervals.
You can swap a brighter area in a still picture with a moving picture.
You can record the picture so that an incidental image like a trail is left.
You can slow down the shutter speed. The slow shutter mode is good for recording dark pictures more brightly.
You can add an old movie type atmosphere to pictures. Your camcorder automatically sets the wide mode to CINEMA, picture effect to SEPIA, and the appropriate shutter speed.
Вы можете добавлять специальные эффекты к записываемому изображению с помощью разных цифровых функций. Записываемый звук будет обычным.
Вы можете записывать неподвижное изображение, которое можно налагать на подвижное изображение.
Вы можете записывать неподвижные изображения в последовательности через определенные интервалы.
Вы можете изменять яркие места на неподвижном изображении на подвижные изображения.
Вы можете записывать изображение с эффектом запаздывания.
Вы можете замедлить скорость затвора. Режим медленного затвора является подходящим для записи темных изображений в более ярком свете.
Вы можете привносить атмосферу старинного кино в изображения. Ваша видеокамера будет автоматически устанавливать широкоэкранный режим в положение CINEMA, эффект изображения в положение SEPIA, и выставлять соответствующую скорость затвора.

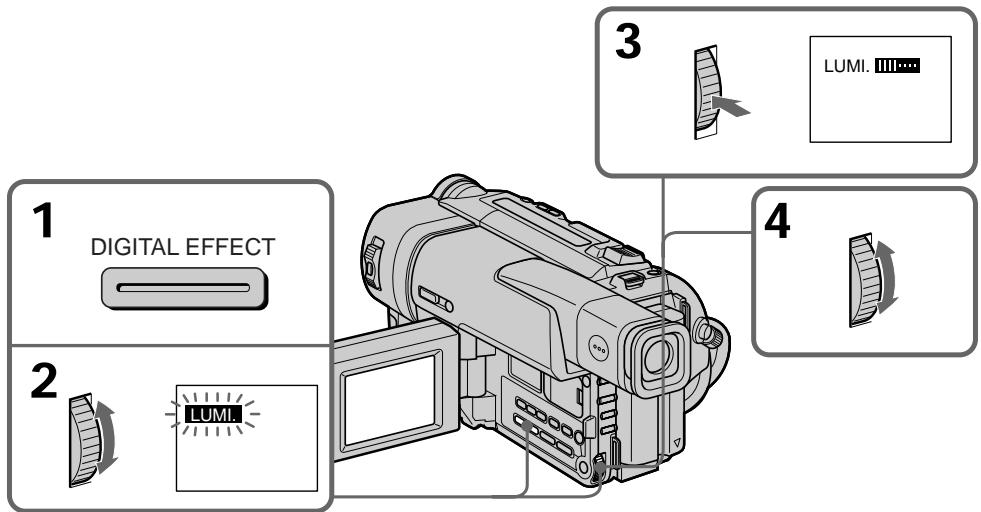

(1) While your camcorder is in the standby or recording mode, press DIGITAL EFFECT. The digital effect indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the desired digital effect mode.
The indicator changes as follows:
STILL ↔ FLASH ↔ LUMI. ↔ TRAIL ↔
SLOW SHTR ↔ OLD MOVIE
(3) Press the SEL/PUSH EXEC dial. The indicator lights up and the bars appear. In the STILL and LUMI. modes, the still picture is stored in memory.
(4) Turn the SEL/PUSH EXEC dial to adjust the effect as follows:

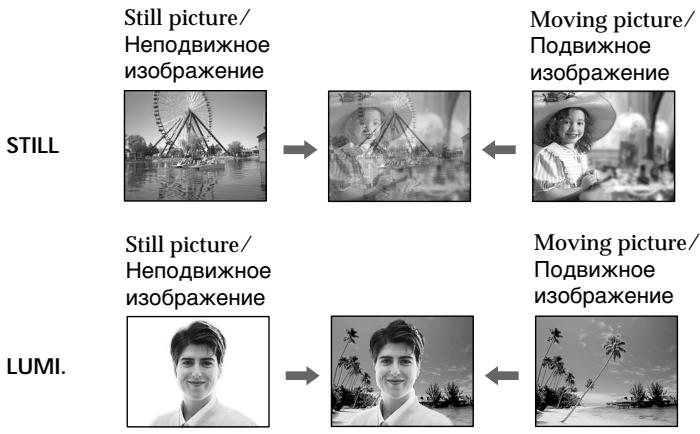

STILL – The rate of the still picture you want to superimpose on the moving picture
FLASH - The interval of flash motion
LUMI. - The colour scheme of the area in the still picture which is to be swapped with a moving picture
TRAIL - The vanishing time of the incidental image
SLOW SHTR - Shutter speed. The larger the shutter speed number, the slower the shutter speed
OLD MOVIE – No adjustment necessary
The more bars there are on screen, the stronger the digital effect. The bars appear in the following modes: STILL, FLASH, LUMI. and TRAIL.
(1)В то время, когда Ваша видеокамера находится в режиме ожидания или режиме записи, нажмите кнопку DIGITAL EFFECT. Появится индикатор цифрового эффекта.
(2) Поверните диск SEL/PUSH EXEC для выбора режима нужного цифрового эффекта. Индикатор будет изменяться следующим образом: STILL ↔ FLASH ↔ LUMI. ↔ TRAIL ↔ SLOW SHTR ↔ OLD MOVIE
(3) Нажмите диск SEL/PUSH EXEC. Высветится индикатор и появятся полосы. В режимах STILL и LUMI. неподвижное изображение будет сохранено в памяти.
(4) Поверните диск SEL/PUSH EXEC для регулировки эффекта Следующим образом.
STILL – Интенсивность неподвижного изображения, которое Вы хотите наложить на подвижное изображение
FLASH – Интервал прерывистого движения
LUMI. – Цветовая гамма участка на неподвижном изображении, который будет заменен на подвижное изображение
TRAIL – Время исчезания побочного изображения
SLOW SHTR – Скорость затвора. Чем больше величина скорости затвора, тем медленнее скорость затвора
OLD MOVIE – Не требуется никаких регулировок
Чем больше прямоугольников на экране, тем сильнее цифровой эффект. Прямоугольники появляются в следующих режимах: STILL, FLASH, LUMI. и TRAIL.
Press DIGITAL EFFECT. The digital effect indicator disappears.
The digital effect will be automatically canceled.
Auto focus may not be effective. Focus manually using a tripod.
Shutter speed
| Shutter speed number | Shutter speed |
| SLOW SHTR 1 | 1/25 |
| SLOW SHTR 2 | 1/12 |
| SLOW SHTR 3 | 1/6 |
| SLOW SHTR 4 | 1/3 |
Нажмите кнопку DIGITAL EFFECT. Индикатор цифрового эффекта исчезнет.
Цифровой эффект будет автоматически отменен.
Автоматическая фокусировка может быть не эффективной. Выполните фокусировку вручную, используя треногу.
Скорость затвора
| Величина скорости затвора | Скорость затвора |
| SLOW SHTR 1 | 1/25 |
| SLOW SHTR 2 | 1/12 |
| SLOW SHTR 3 | 1/6 |
| SLOW SHTR 4 | 1/3 |
You can select PROGRAM AE (Auto Exposure) mode to suit your specific shooting requirements.
This mode prevents people's faces, for example, from appearing excessively white when shooting subjects lit by strong light in the theatre.
This mode brings out the subject while creating a soft background for subjects such as people or flowers.
This mode minimizes shake on fast-moving subjects such as in tennis or golf.
This mode prevents people's faces from appearing dark in strong light or reflected light, such as at a beach in midsummer or on a ski slope.
This mode allows you to maintain atmosphere when you are recording sunsets, general night views, fireworks displays and neon signs.
This mode is for when you are recording distant subjects such as mountains and prevents your camcorder from focusing on glass or metal mesh in windows when you are recording a subject behind glass or a screen.
This mode makes subjects brighter in insufficient light.
Вы можете выбрать режим PROGRAM AE (автоматическая экспозиция) в соответствии со специфическими требованиями к съемке.
Данный режим предотвращает, к примеру, лица людей от появления в чрезмерно белом свете при выполнении съемки людей, освещенных сильным светом в театре.
Этот режим позволяет выделить объект, создавая мягкий фон, и подходит для съемки, например, людей или цветов.
Этот режим позволяет минимизировать дрожание при съемке быстро движущихся предметов, например, при игре в теннис или гольф.
Этот режим предотвращает появление темных лиц людей в зоне сильного света или отраженного света, например, на пляже в разгар лета или на снежном склоне.
Этот режим позволяет в точности отражать обстановку при съемке заходов солнца, общих ночных видов, фейерверков и неоновых реклам.
Этот режим позволяет выполнять съемку отдаленных объектов, таких как горы, например, и предотвращает фокусировку видеокамеры на стекло или металлическую решетку на окнах, когда Вы выполняете запись объектов позади стекла или решетки.
Этот режим делает объекты ярче при недостаточном освещении.

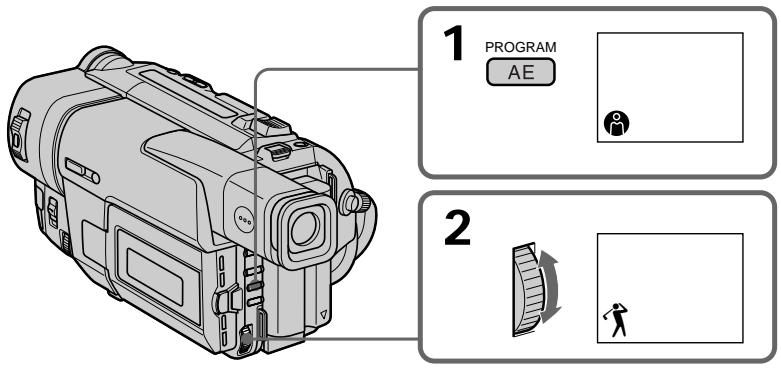

(1) Press PROGRAM AE in the standby mode. The PROGRAM AE indicator appears.
(2) Turn the SEL/PUSH EXEC dial to select the desired PROGRAM AE mode.
The indicator changes as follows:
(1) Нажмите кнопку PROGRAM AE в режиме ожидания.
Появится индикатор PROGRAM AE.
(2) Поверните диск SEL/PUSH EXEC для выбора нужного режима PROGRAM AE. Индикатор будет изменяться следующим образом:
Press PROGRAM AE.
Нажмите кнопку PROGRAM AE.
The following functions do not work in the PROGRAM AE mode:
Slow shutter (CCD-TRV87E only)
- The following functions do not work in the low lux mode (CCD-TRV87E only):
- If you press PROGRAM AE when using the NightShot function, the PROGRAM AE indicator flashes and the PROGRAM AE function does not work.
Flickering or changes in colour may occur in the following modes. If this happens, turn the PROGRAM AE function off.
– Медленный затвор (только модель CCD-TRV87E)
– Старинное кино (только модель CCD-TRV87E)
– Перескакивание
- Следующие функции не работают в режиме низкой освещенности (только модель CCD-TRV87E):
– Цифровой эффект
– Наложение изображения
– Вытеснение изображения шторкой
- Экспозиция
- Если Вы нажмете кнопку PROGRAM AE во время использования функции ночной съемки, начнет мигать индикатор PROGRAM AE, и функция PROGRAM AE не будет работать.
В следующих режимах может возникнуть мерцание или неустойчивые процессы. Если это произойдет, выключите функцию PROGRAM AE.
– Мягкий портретный режим
– Режим спортивных состязаний
You can manually adjust and set the exposure. Adjust the exposure manually in the following cases:
• The subject is backlit
• Bright subject and dark background
• To record dark pictures (e.g. night scenes) faithfully

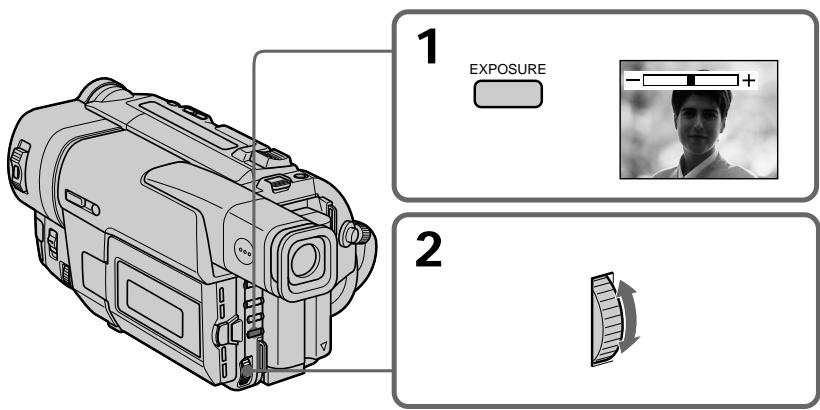

(1) Press EXPOSURE in the standby or recording mode.
The exposure indicator appears.
(2) Turn the SEL/PUSH EXEC dial to adjust the brightness.
Вы можете отрегулировать и установить экспозицию вручную.
Отрегулируйте экспозицию вручную в следующих случаях:
(1) Нажмите кнопку EXPOSURE в режиме ожидания или записи.
Появится индикатор экспозиции.
(2) Поверните диск SEL/PUSH EXEC для регулировки яркости.
Press EXPOSURE again.
When you adjust the exposure manually, the following function and modes do not work:
Your camcorder automatically returns to the automatic exposure mode:
- if you change the PROGRAM AE mode
- if you slide NIGHTSHOT to ON
Нажмите кнопку EXPOSURE еще раз.
При выполнении регулировки вручную следующие функции и режимы не работают:
– Задняя подсветка
– Медленный затвор (только модель CCD-TRV87E)
– Старинное кино (только модель CCD-TRV87E)
Ваша видеокамера автоматически возвращается к режиму автоматической экспозиции:
— если Вы изменяете режим PROGRAM AE
— если Вы переместите NIGHTSHOT в положение ON
You can gain better results by manually adjusting the focus in the following cases:
Вы можете получить лучшие результаты путем регулировки вручную в следующих случаях:

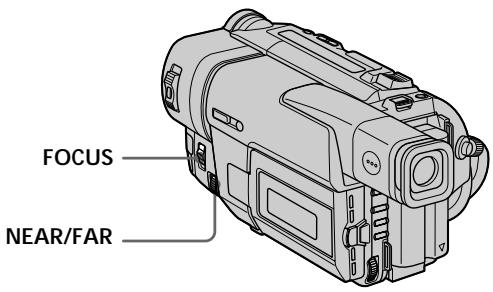

(1) Set FOCUS to MANUAL in the standby or recording mode. The F ^2 indicator appears.
(2) Turn NEAR/FAR to sharpen focus.
(1) Установите переключатель FOCUS в положение MANUAL в режиме ожидания или режиме записи. Появится индикатор Fe.
(2) Поверните регулятор NEAR/FAR для получения четкой фокусировки.
To return to the autofocus mode Set FOCUS to AUTO.
Для возвращения в режим автоматической фокусировки
Установите переключатель FOCUS в положение AUTO.
When you press FOCUS down to INFINITY, the lens focuses on infinity and ▲ indicator appears. When you release FOCUS, your camcorder returns to the manual focus mode. Use this mode when your camcorder focuses on near objects even though you are trying to shoot a distant object.
Adjust the zoom by first focusing at the “T” (telephoto) position and then shooting at the “W” (wide-angle) positon. This makes focusing easier.
When you shoot close to the subject Focus at the end of the “W” (wide-angle) position.
changes to the following indicators:
▲ when recording a distant subject.
when the subject is too close to focus on.
Если Вы нажмете вниз кнопку FOCUS в положение INFINITY, объектив выполнит фокусировку на бесконечность и появится индикатор ▲. Если Вы отпустите кнопку FOCUS, Ваша видеокамера вернется в режим ручной фокусировки. Используйте этот режим, если Ваша видеокамера выполняет фокусировку на ближние объекты, даже если Вы пытаетесь выполнить съемку отдаленного объекта.
Отрегулируйте сперва вариообъектив для фокусировки в положение "T" (телефото), а затем выполняйте съемку в положении "W" (широкого угла). Это облегчит фокусировку.
Выполните фокусировку в конце положения "W" (широкого угла).
F изменяется на следующие индикаторы:
при записи удаленного объекта.
если объект находится слишком близко, чтобы выполнить фокусировку на него.
You can select one of eight preset titles and two custom titles (p. 62). You can also select the language, colour, size and position of titles.
Вы можете выбрать один из восьми предварительно установленных титров и два созданных Вами титра (стр. 62). Вы можете также выбрать язык, цвет, размер и положение титров.

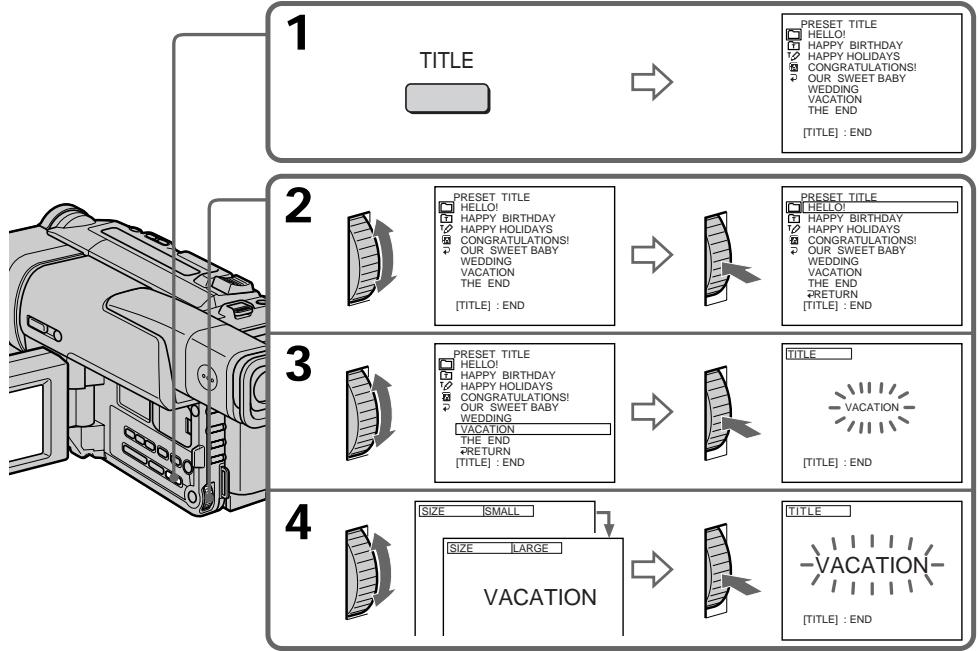

(1) Press TITLE in the standby mode.
(2) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select the desired title, then press the dial. The titles are displayed in the language you selected.
(4) Change the colour, size, or position, if necessary.
① Turn the SEL/PUSH EXEC dial to select the colour, size, or position, then press the dial. The item appears.
② Turn the SEL/PUSH EXEC dial to select the desired item, then press the dial.
③ Repeat steps ① and ② until the title is laid out as desired.
(5) Press the SEL/PUSH EXEC dial again to complete the setting.
(6) Press START/STOP to start recording.
(7) When you want to stop recording the title, press TITLE.
(1) Нажмите кнопку TITLE в режиме ожидания.
(2) Поверните диск SEL/PUSH EXEC для выбора индикации ☐, а затем нажмите диск.
(3)Поверните диск SEL/PUSH EXEC для выбора нужного титра, а затем нажмите диск. Титры будут отображаться на выбранном Вами языке.
(4) Измените цвет, размер или положение титра, если нужно.
① Поверните диск SEL/PUSH EXEC для выбора цвета, размера или положения титра, а затем нажмите диск. Появится нужный пункт.
② Поверните диск SEL/PUSH EXEC для выбора нужного пункта, а затем нажмите диск.
③ Повторяйте пункты ① и ② до тех пор, пока титр не будет выглядеть, как нужно.
(5) Нажмите диск SEL/PUSH EXEC еще раз для завершения установки.
(6) Нажмите кнопку START/STOP для начала записи.
(7) Если Вы хотите остановить запись титра, нажмите кнопку TITLE.
Press TITLE while you are recording, and carry out steps 2 to 5. When you press the SEL/PUSH EXEC dial at step 5, the title is superimposed.
If you want to change the language, select ☐ before step 2. Then select the desired language and return to step 2.
Both the date and time or either of them may not be displayed depending on the size or position of the title.
The title is not recorded while the menu or title menu is displayed.
If you want to use the custom title, select ☐ in step 2.
If you have not made any custom title, “----...” appears on the display.
You cannot input more than 13 characters in LARGE size.
- The title position changes as follows: 1 2 3 4 5 6 7 8 9 The larger the position number, the lower the title is positioned.
When you select the title size “LARGE”, you cannot choose position 9.
When you select the title size “LARGE” in the CINEMA mode, you cannot choose position 8 nor 9.
When you are selecting and setting the title You cannot superimpose the title displayed on the screen.
The beep does not sound.
Нажмите кнопку TITLE во время записи и выполните действия пунктов со 2 по 5. Если Вы нажмете диск SEL/PUSH EXEC в пункте 5, титр будет наложен на изображение.
Если Вы хотите изменить язык, выберите индикацию ✉ перед выполнением действия пункта 2. Затем выберите нужный язык и вернитесь к пункту 2.
Индикация даты и времени или же одна из них не могут отображаться на дисплее в зависимости от размера или положения титра.
Титр не записывается во время отображения на дисплее меню или меню титров.
Для использования созданного Вами титра Если Вы хотите использовать созданный Вами титр, выберите индикацию 📄 в пункте 2. Если Вы не создали своего собственного титра, на дисплее появится индикация “- - - - ...”.
$$ 1 \leftrightarrow 2 \leftrightarrow 3 \leftrightarrow 4 \leftrightarrow 5 \leftrightarrow 6 \leftrightarrow 7 \leftrightarrow 8 \leftrightarrow 9 $$
Чем больше номер положения титра, тем ниже будет расположен титр.
Если Вы выберите размер "LARGE", Вы не сможете выбрать положение 9.
Когда Вы выбираете размер титра "LARGE" в режиме CINEMA, Вы не сможете выбрать положение 8 или 9.
Вы не можете налагать на изображение титр, отображаемый на экране.
Зуммерного сигнала не будет.
You can make up to two titles and store them in your camcorder. Each title can have up to 20 characters.
(1) Press TITLE in the standby or PLAYER mode.
(2) Turn the SEL/PUSH EXEC dial to select , then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select the first line (CUSTOM1) or second line (CUSTOM2), then press the dial.
(4) Turn the SEL/PUSH EXEC dial to select the column of the desired character, then press the dial.
(5) Turn the SEL/PUSH EXEC dial to select the desired character, then press the dial.
(6) Repeat steps 4 and 5 until you have selected all characters and completed the title.
(7) To finish making your own titles, turn the SEL/PUSH EXEC dial to select [SET], then press the dial. The title is stored in memory.
(8) Press TITLE to make the title menu disappear.
Вы можете создать два собственных титра и хранить их в памяти видеокамеры. Каждый титр может состоять из 20 символов.
(1) Нажмите кнопку TITLE в режиме ожидания или режиме PLAYER.
(2) Поверните диск SEL/PUSH EXEC для выбора индикации ♦, а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для выбора первой строки (CUSTOM1) или второй строки (CUSTOM2), а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора колонки с нужным символом, а затем нажмите диск.
(5) Поверните диск SEL/PUSH EXEC нужного символа, а затем нажмите диск.
(6)Повторяйте действия пунктов 4 и 5 до тех пор, пока не выберите все символы и не составите полностью титр.
(7) Для завершения создания своих собственных титров поверните диск SEL/PUSH EXEC для выбора команды [SET], а затем нажмите диск. Титр будет занесен в память.
(8) Нажмите кнопку TITLE, чтобы меню титров исчезло.
1
TITLE
PRESET TITLE HELLO!
HAPPY BIRTHDAY
CONGRATULATIONS!
OUR SWE
VACATION
[TITLE] : END
2
![TITLE SET CUSTOM1 "--------" CUSTOM2 "--------" [TITLE] : END](/content/2019/09/48900/images/d1f107e2802f9bae6b7279212f8219d70e13cc356062df45cf9ce3f34668ffae.jpg)
![TITLE SET RETURN [TITLE] : END](/content/2019/09/48900/images/e7b856e287ddc99761fc049b54c4d039c977cad7031bac99eab7d4375c88f696.jpg)
3
![TITLE SET [TITLE] : END](/content/2019/09/48900/images/92dd7921ea1afd23aef6e65b894ecf6aa29029b37312dd5023e3e16947dbe01a.jpg)
![TITLE SET P1 ABCDE 12345 $F¥0/£ FGHIJ 67890 ¿iφ*: KLMNO AÉIÓU [ ← ] PORST AÉÍÓU [→P2] UVWXY AÉÓÆ€ [SET] Z& ?! AÖN§B ', . /- AÍÓÜA [TITLE] : END](/content/2019/09/48900/images/58faff7b19e8b87c60e058983b5650c70f727d23cea8ff63d918ac70d49f8574.jpg)
4
26
1
![TITLE SET P1 ABCDE 12345 $F¥DME FGHIJ 67890 ¿iφ" : KLMNO AÉIÓU [←] [PQRST] AÉIÓU [→P2] UVWXY AÉÓÈCE [SET] Z&?! AÖNÇB '../- ÁIÓUA [TITLE]: END](/content/2019/09/48900/images/eec75bbddb7d53f7e27015a41b3d3a5d95498f4b33904bf8f76f96effe992cf4.jpg)
2
![TITLE SET P1 ABCDE 12345 $F¥0£ FGHIJ 67890 ¿iφ': KLMNO AÉIÓU [←] PQRST AÉIÓU [→P2] UWWXY AÉÓÈE [SET] Z& ?! AÖÑÇB .. /- AÍÓÜA [TITLE] :END](/content/2019/09/48900/images/6cbcd5412715348816e438413353f9bf8dcc4dc4ecc73d47c31d400c769e32bf.jpg)
3
![TITLE SET P1 ABCDE 12345 $FXIME FGHIJ 67890 ¿iφ+ KLMNO AÉIÓU [←] POFST AÉIÓU [→P2] UVWXY AÉÖECE [SET] Z& ?! AÓNGB '., /- AÍÓUA [TITLE] : END](/content/2019/09/48900/images/ac04c744f10a1a4df2c081fde1d14bf2f9b7cb3c5c90a8d4f5e651b83506c8d5.jpg)
4
![TITLE SET P1 S---- ABCDE 12345 $F¥D£ FGHIJ 67890 ¿iφ*: KLMNO AÉIÓU [←] POHSIT AÉIÓU [→P2] UVWXYZ AÉÓECE [SET] Z& ?! AÓNGB '., /- AÍÓUA [TITLE] : END](/content/2019/09/48900/images/d286fbaeb932e1370a8cc7244c887a4b0e6b3227c29db28ccef566875bc4ea11.jpg)
In step 3, select CUSTOM1 or CUSTOM2, depending on which title you want to change, then press the SEL/PUSH EXEC dial. Turn the SEL/PUSH EXEC dial to select [←], then press the dial to delete the title. The last character is erased. Enter the new title as desired.
If you take 5 minutes or longer to enter characters in the standby mode while a cassette is in your camcorder
The power automatically goes off. The characters you have entered remain stored in memory. Turn STANDBY down once and then up again, then proceed from step 1.
We recommend setting the POWER switch to PLAYER or removing the cassette so that your camcorder does not automatically turn off while you are entering title characters.
If you select [→P2]
The menu for selecting alphabet and Russian characters appear. Select [ P1] to return to the previous screen.
To delete the title
Select [←]. The last character is erased.
В пункте 3, выберите команду CUSTOM1 или CUSTOM2 в зависимости от того, какой титр Вы хотите изменить, а затем нажмите диск SEL/PUSH EXEC. Поверните диск SEL/PUSH EXEC для выбора индикации [←], а затем нажмите диск для удаления титра.
Последний символ будет удален. Введите новый нужный символ.
Питание автоматически выключится.
Введенные символы будут сохранены в памяти. Поверните вниз, а затем снова вверх регулятор STANDBY, а затем выполните действия, начиная с пункта 1.
Рекомендуется установить переключатель POWER в положение PLAYER или вынуть кассету, так чтобы Ваша видеокамера автоматически не выключалась при вводе символов титров.
Появится меню для выбора алфавита и русских букв. Выберите команду [→P1], чтобы вернуться к предыдущему экрану.
Выберите команду [←]. Последний символ будет удален.
You can use the built-in light to suit your shooting situation. The recommended distance between the subject and camcorder is about 1.5 m (5 feet).
Slide LIGHT to ON while your camcorder is in the standby mode. The built-in light turns on.
The built-in light turns on/off by turning STANDBY to STANDBY/LOCK.
Slide LIGHT to OFF.
Slide LIGHT to AUTO.
The built-in light automatically turns on and off according to the ambient brightness.
However, the built-in light automatically turns off if the built-in light turns on for more than about 5 minutes. In this case, turn STANDBY down once and up again.
Be careful not to touch the lighting section, because the plastic window and surrounding surfaces are hot while the light is on. It remains hot for a while after the light is turned off.
Not to be handled by children.
Emits intense heat and light.
Use with caution to reduce the risk of fire or injury to persons.
Do not direct light at persons or materials from less than 1.22 m (4 feet) during use and until cool.
Slide LIGHT to OFF when not in use.
Вы можете использовать встроенную подсветку в соответствии с условиями съемки. Рекомендуемое расстояние между объектом и видеокамерой равно около 1,5 м.
Передвиньте переключатель LIGHT в положение ON в то время, когда видеокамера находится в режиме ожидания. Встроенная подсветка включится. Встроенная подсветка включается/выключается путем поворота регулятора STANDBY положение STANDBY/LOCK.
Передвиньте переключатель LIGHT в положение OFF.
Передвиньте переключатель LIGHT в положение AUTO.
Встроенная подсветка будет автоматически включаться и выключаться в соответствии с окружающими условиями освещения.
Однако, встроенная подсветка автоматически выключится, если она будет находиться во включенном состоянии около пяти минут. В этом случае, поверните регулятор STANDBY вниз и снова вверх.
Будьте осторожны, чтобы не прикасаться к секции подсветки, поскольку пластмассовое окно и прилегающая поверхность являются горячими при включенной подсветке. Эта секция будет оставаться горячей и некоторое время после выключения подсветки.
Детям пользоваться подсветкой запрещено. Он излучает сильное тепло и свет.
Соблюдайте осторожность, чтобы не допустить случайного воспламенения предметов и не травмировать людей вокруг.
Не направляйте подсветку на людей или материалы с расстояния менее 1,22 м во время пользования аппаратом до тех пор, пока он не остынет.
Передвиньте переключатель LIGHT в положение OFF, если не будете пользоваться подсветкой.
Use the Sony XB-3D halogen lamp (not supplied). The supplied halogen lamp is not on the market. Purchase the Sony XB-3D halogen lamp.
Remove the power source before replacing the bulb.

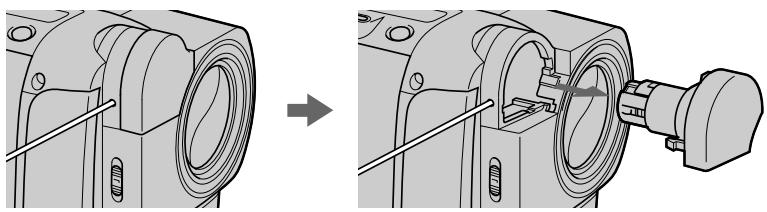

(1) Remove the built-in light unit while pushing the hole under the built-in light unit using a wire.
(2) Turn the bulb housing counterclockwise and detach from the built-in light unit.
(3) Replace the bulb using a dry cloth.
(4) Attach the bulb housing turning it clockwise, then replace the built-in light unit.
Используйте галогенную лампу Sony XB-3D (не прилагается). Прилагаемая галогенная лампа не поступает в розничную продажу. Приобретите галогенную лампу Sony XB-3D.
Перед заменой лампы накаливания выньте источник питания.
(1) Выньте встроенное устройство подсветки, нажав на отверстие под встроенным устройством с помощью проволоки.
(2) Поверните корпус лампы накаливания против часовой стрелки и отсоедините лампу от встроенного устройства подсветки.
(3) Установите на место лампу накаливания с помощью сухой ткани.
(4) Прикрепите корпус лампы накаливания, повернув его по часовой стрелке, и установите на место встроенное устройство подсветки.
1
2
3
To prevent the bulb from being smudged with finger prints, handle it with a dry cloth, etc. If the bulb is smudged, wipe it completely.
Для предотвращения загрязнения лампы накаливания от отпечатков пальцев обращайтесь с ней осторожно, используя сухую ткань. В случае загрязнения лампы накаливания тщательно протрите ее.
During playback, you can process a scene using the digital effect functions: STILL, FLASH, LUMI. and TRAIL.
(1) During playback, press DIGITAL EFFECT and turn the SEL/PUSH EXEC dial until the desired digital effect indicator (STILL, FLASH, LUMI. or TRAIL) flashes.
(2) Press the SEL/PUSH EXEC dial.
The digital effect indicator lights up and the bars appear. In the STILL or LUMI mode, the picture where you press the SEL/PUSH EXEC dial is stored in memory as a still picture.
(3) Turn the SEL/PUSH EXEC dial to adjust the effect.
For details of each digital effect function, see page 51.
Press DIGITAL EFFECT.
The digital effect function is automatically canceled.
Во время воспроизведения, Вы можете видоизменять изображение с помощью функций: STILL, FLASH, LUMI. и TRAIL.
(1) Во время воспроизведения, нажмите кнопку DIGITAL EFFECT и поворачивайте диск SEL/PUSH EXEC до тех пор, пока не начнет мигать индикатор нужного цифрового эффекта (STILL, FLASH, LUMI. или TRAIL).
(2) Нажмите диск SEL/PUSH EXEC.
Высветится индикатор цифрового эффекта и появятся полосы. В режиме STILL или LUMI. изображение, на котором Вы нажмете кнопку диск SEL/PUSH EXEC, будет занесено в память как неподвижное изображение.
(3) Поверните диск SEL/PUSH EXEC для регулировки эффекта изображения. Подробные сведения по каждой функции цифровых эффектов приведены на стр. 51.
(1) Во время воспроизведения, нажмите кнопку DIGITAL EFFECT и поворачивайте диск SEL/PUSH EXEC до тех пор, пока не начнет мигать индикатор нужного цифрового эффекта (STILL, FLASH, LUMI. или TRAIL).
Нажмите кнопку DIGITAL EFFECT.
Функция цифровых эффектов будет автоматически отменена.
Connect your camcorder to the VCR using the A/V connecting cable supplied with your camcorder.
(1) Insert a blank tape (or a tape you want to record over) into the VCR, and insert the recorded tape into your camcorder.
(2) Set the input selector on the VCR to LINE. Refer to the operating instructions of your VCR for more information.
(3) Set the POWER switch to PLAYER.
(4) Play back the recorded tape on your camcorder.
(5) Start recording on the VCR.
Refer to the operating instructions of your VCR for more information.
Подсоедините Вашу видеокамеру к КВМ с помощью соединительного кабеля аудио/видео, который прилагается к Вашей видеокамере.
(1) Вставьте незаписанную ленту (или ленту, на которую Вы хотите выполнить запись) в КВМ и вставьте записанную ленту в Вашу видеокамеру.
(2) Установите селектор на КВМ в положение LINE. Смотрите инструкцию по эсплуатации Вашего КВМ для получения дальнейшей информации.
(3) Установите переключатель POWER в положение PLAYER.
(4) Начните воспроизведение записанной ленты на Вашей видеокамере.
(5) Начните запись на Вашем КВМ.
Смотрите инструкцию по эсплуатации
Вашего КВМ для получения дальнейшей
информации.
CCD-TRV37E/TRV48E/TRV57E/TRV67E
: Signal flow/Передача сигнала
* CCD-TRV67E only/только модель CCD-TRV67E
CCD-TRV87E
Press ■ on both your camcorder and the VCR.
Set EDIT to ON in the menu settings before dubbing.
If you have displayed the screen indicators on the TV
Make the indicators disappear by pressing DISPLAY so that they will not be superimposed on the edited tape.
You can edit on VCRs that support the following systems
8 mm, Hi8 Hi8, Digital8, VHS VHS, SVHS
S-VHS, VHSC VHSC, S VHSC S-VHSC,
Betamax, Mini DV mini DV or DV DV
If your VCR is a monaural type (CCD-TRV87E only)
Connect the yellow plug for video and the white plug for audio on both your camcorder and the VCR. You do not connect the red plug. With this connection, the sound will be monaural.
Connect using an S video cable (not supplied) to obtain high-quality pictures (CCD-TRV67E/TRV87E only)
With this connection, you do not need to connect the yellow (video) plug of the A/V connecting cable.
Connect an S video cable (not supplied) to the S video jacks of both your camcorder and the VCR.
Если Вы закончили перезапись ленты Нажмите кнопку ■ как на видеокамере, так и на КВМ.
Перед выполнением перезаписи установите переключатель EDIT на ON в установках меню.
Добейтесь того, чтобы индикаторы исчезли, нажав кнопку DISPLAY, так чтобы они не были наложены на монтажную ленту.
8 8 mm, Hi8 Hi8, Digital8, VHS VHS, SVHS S-VHS, VHSC VHSC, SVHSC S-VHSC, Betamax, Mini DV mini DV или DV
Подсоедините желтый штекер для видеосигнала, а белый штекер для аудиосигнала к видеокамере и к КВМ. Вам не нужно подсоединять красный штекер. При таком подсоединении звук будет монофоническим.
При таком подсоединении Вам не нужно подсоединять желтый (видео) штекер соединительного кабеля аудио/видео. Подсоедините кабель S видео (не прилагается) к гнездам S видео на Вашей видеокамере и КВМ.
To change the mode settings in the menu settings, select the menu items with the SEL/PUSH EXEC dial. The default settings can be partially changed. First, select the icon, then the menu item and then the mode.

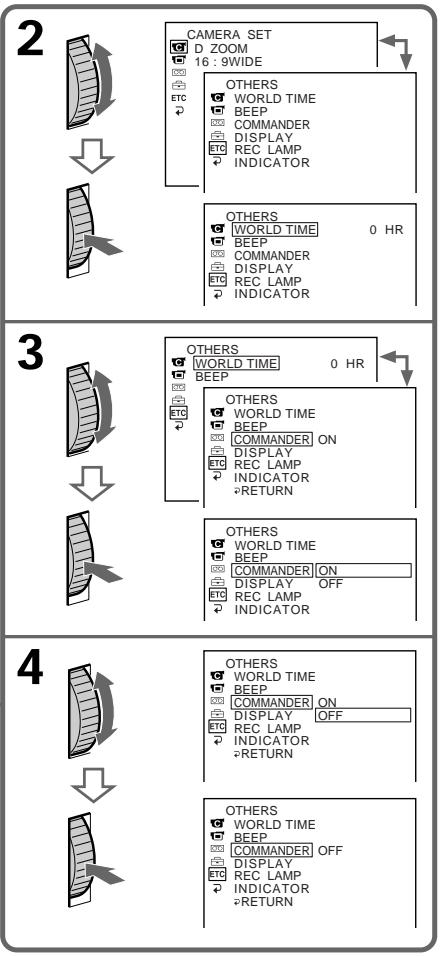

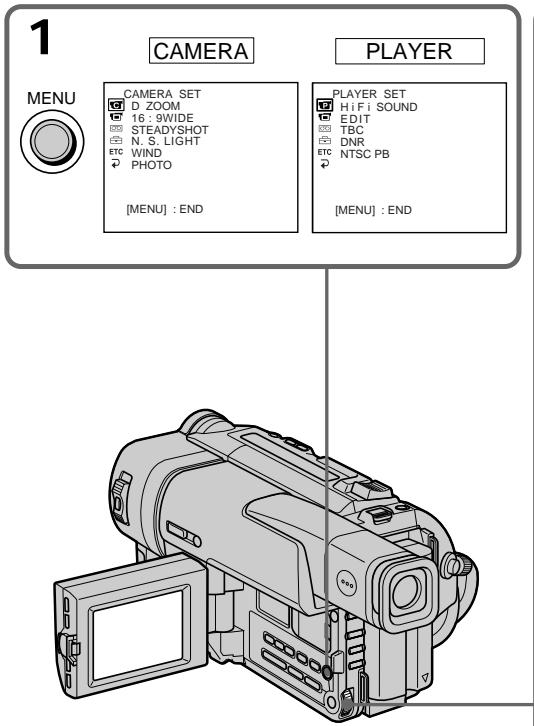

(1) In the standby or PLAYER mode, press MENU.
(2) Turn the SEL/PUSH EXEC dial to select the desired icon, then press the dial to set.
(3) Turn the SEL/PUSH EXEC dial to select the desired item, then press the dial to set.
(4) Turn the SEL/PUSH EXEC dial to select the desired mode, and press the dial to set.
(5) If you want to change other items, select ➕ RETURN and press the dial, then repeat steps from 2 to 4.
For details, see “Selecting the mode setting of each item” (p. 72).
Для изменения установок режима в установках меню выберите пункты меню с помощью диска SEL/PUSH EXEC. Установки по умолчанию может быть частично изменены. Сначала выберите пиктограмму, затем пункт меню, а затем режим.
(1) В режиме ожидания или режиме PLAYER нажмите кнопку MENU.
(2) Поверните диск SEL/PUSH EXEC для выбора нужной пиктограммы, а затем нажмите диск для установки.
(3) Поверните диск SEL/PUSH EXEC для выбора нужной пиктограммы, а затем нажмите диск для установки.
(4) Поверните диск SEL/PUSH EXEC для выбора нужной пиктограммы, а затем нажмите диск для установки.
(5) Если Вы хотите изменить другие пункты, выберите команду ➕ RETURN, а затем нажмите диск, после чего повторите действия пунктов со 2 по 4.
Подробные сведения приведены в разделе “Выбор установок режима по каждому пункту” (стр. 77).
![1 CAMERA PLAYER MENU CAMERA SET D ZOOM 16 : 9WIDE STEADYSHOT N. S. LIGHT WIND PHOTO [MENU] : END PLAYER SET Hi Fi SOUND EDIT TBC DNR NTSC PB [MENU] : END](/content/2019/09/48900/images/85e10e269d02e5140059261cc4a6897288c5c1574dc6aa5d0c8643abfa23ddec.jpg)
To make the menu display disappear Press MENU.
Для того, чтобы исчезла индикация меню
Нажмите кнопку MENU.
Menu items are displayed as the following icons:
CAMERA SET
PLAYER SET
LCD SET
TAPE SET
SETUP MENU
ETC OTHERS
Depending on your camcorder model
The menu display may be different from that in this illustration.
Пункты меню отображаются в виде следующих пиктограмм:
CAMERA SET
PLAYER SET
LCD SET
TAPE SET
SETUP MENU
ETC OTHERS
В зависимости от модели Вашей видеокамеры
Дисплей меню может отличаться от от того, что приведен на рисунке.
● is the default setting.
Menu items differ according to whether the POWER switch is set to PLAYER or CAMERA. The LCD screen shows only the items you operte at the moment.
| Icon/item | Mode | Meaning | POWER switch |
| D ZOOM | ● OFF | If you set to OFF, digital zoom is deactivated and up to 20× is carried out. | CAMERA |
| ON* | If you set to ON, digital zoom is activated and more than 20× to 40× is performed digitally. (p. 25) (CCD-TRV37E only) | ||
| ● OFF | If you set to OFF, digital zoom is deactivated and up to 20× is carried out. | ||
| 40× | If you set to 40×/80×, digital zoom is activated and more than 20× to 40×/80× is performed digitally. (p. 25) (CCD-TRV48E/TRV57E/TRV67E/TRV87E only) | ||
| 16:9WIDE | ● OFF | — | CAMERA |
| CINEMA | To record in the CINEMA mode (p. 44) | ||
| 16:9FULL | To record in the 16:9FULL mode | ||
| STEADYSHOT (CCD-TRV57E/TRV67E/TRV87E only) | ● ON | To compensate for camera-shake | CAMERA |
| OFF | To cancel the SteadyShot function. Natural pictures are produced when shooting a stationary object with a tripod. | ||
| N.S.LIGHT | ● ON | To use the NightShot Light function (p. 29) | CAMERA |
| OFF | To cancel the NightShot Light function | ||
| WIND (CCD-TRV87E only) | ● OFF | — | CAMERA |
| ON | To reduce wind noise when recording in strong wind | ||
| PHOTO (CCD-TRV87E only) | ● NORMAL | To activate the normal photo function | CAMERA |
| FADE | To activate the fade photo function | ||
| SHUTTER | To activate the shutter photo function |
* 40×/240× in some areas
** 360× in some areas
Notes on the SteadyShot function (CCD-TRV57E/TRV67E/TRV87E only)
If you cancel the SteadyShot function (CCD-TRV57E/TRV67E/TRV87E only)
The SteadyShot off indicator 📄 appears. Your camcorder prevents excessive compensation for camera-shake.
| Icon/item | Mode | Meaning | POWER switch |
| HiFi SOUND (CCD-TRV87E only) | ● STEREO | To play back a stereo tape or dual sound track tape | PLAYER |
| 1 | To play back a monaural tape or dual sound track tape with main sound | ||
| 2 | To play back a dual sound track tape with sub sound | ||
| EDIT | ● OFF | — | PLAYER |
| ON | To minimize picture deterioration when editing | ||
| TBC | ● ON | To correct jitter | PLAYER |
| OFF | To not correct jitter. Set TBC to OFF when playing back a tape on which you have dubbed over and recorded the signal of a TV game or similar machine. |
TBC stands for "Time Base Corrector".
| DNR | ● ON | To reduce picture noise | PLAYER |
| OFF | To reduce a conspicuous afterimage when the picture has a lot of movement | ||
| DNR stands for “Digital Noise Reduction”. | |||
| NTSC PB | ● ON PAL TV | To play back a tape recorded in the NTSC colour system on a PAL system TV | PLAYER |
| NTSC 4.43 | To play back a tape recorded in the NTSC colour system on a TV with the NTSC 4.43 mode | ||
| LCD B. L. | ● BRT NORMAL | To set the brightness on the LCD screen normal | PLAYER CAMERA |
| BRIGHT | To brighten the LCD screen | ||
| LCD COLOUR | To adjust the colour on the LCD screen | PLAYER CAMERA | |
| Light Dark | |||
You can play back tapes recorded in the NTSC video system.
When you play back a tape on a Multi System TV, select the best mode while viewing the picture on the TV.
The "WIND" (CCD-TRV87E only) "COMMANDER" (CCD-TRV48E/TRV57E/TRV67E/TRV87E only)
“EDIT” and “HiFi SOUND” (CCD-TRV87E only) items are returned to their default settings.
The other menu items are held in memory even when the battery is removed, as long as the lithium battery is installed.
When you use power sources other than the battery pack, “BRIGHT” is automatically selected.
| Icon/item | Mode | Meaning | POWER switch |
| REC MODE | ●SP | To record in SP (Standard Play) mode | CAMERA |
| LP | To increase the recording time to twice the SP mode | ||
| ORC TO SET | To automatically adjust the recording condition to get the best possible recording. Press START/STOP to start adjustment. Your camcorder takes about 10 seconds to check the tape condition and then returns to the standby mode. | CAMERA | |
| ORC stands for “Optimizing the Recording Condition”. | |||
| REMAIN | ●AUTO | To display the remaining tape bar:for about 8 seconds after your camcorder is turned on and calculates the remaining amount of tapefor about 8 seconds after a cassette is inserted and your camcorder calculates the remaining amount of tapefor about 8 seconds after ▶ is pressed in PLAYER modefor about 8 seconds after DISPLAY is pressed to display the screen indicatorsfor the period of tape rewinding, forwarding or picture search in the PLAYER mode | PLAYER CAMERA |
| ON | To always display the remaining tape bar | ||
• Each time you eject the cassette, the ORC setting will be canceled. If necessary, reset the setting.
- You cannot use this setting on a tape with the red mark on the cassette exposed. (i. e. the tape is write-protected)
- When you set ORC TO SET, a non-recorded section of about 0.1 seconds appears on the tape. However, note that this non-recorded section disappears from the tape when you continue recording from this section.
- To check if you have already set the ORC setting, select ORC TO SET in the menu settings. “ORC ON” is displayed if ORC TO SET is already set.
| Icon/item | Mode | Meaning | POWER switch |
| CLOCK SET | To reset the date or time (p. 82) | CAMERA | |
| AUTO DATE | ●ON | To record the date for 10 seconds after recording has started | CAMERA |
| OFF | To cancel the auto date function | ||
| LTR SIZE | ●NORMAL | To display selected menu items in normal size | PLAYER CAMERA |
| 2× | To display selected menu items at twice the normal size | ||
| DEMO MODE | ●ON | To make the demonstration appear | CAMERA |
| OFF | To cancel the demonstration mode |
| Icon/item | Mode | Meaning | POWER switch |
| ETC WORLD TIME | To set the clock to the local time. Turn the SEL/PUSH EXEC dial to set a time difference. The clock changes by the time difference you set here. If you set the time difference to 0, the clock returns to the originally set time. | CAMERA | |
| BEEP | ● MELODY | To output the melody when you start/stop recording or when an unusual condition occurs on your camcorder | PLAYER CAMERA |
| NORMAL | To output the beep sound instead of the melody | ||
| OFF | To cancel the melody and beep sound | ||
| COMMANDER (CCD-TRV48E/TRV57E/TRV67E/TRV87E only) | ● ON | To activate the Remote Commander supplied with your camcorder | PLAYER CAMERA |
| OFF | To deactivate the Remote Commander to avoid remote control misoperation caused by other VCR's remote control | ||
| DISPLAY | ● LCD | To show the display on the LCD screen and viewfinder | PLAYER CAMERA |
| V-OUT/LCD | To show the display on the TV screen, LCD screen and viewfinder | ||
| REC LAMP | ● ON | To light up the camera recording lamp at the front of your camcorder | CAMERA |
| OFF | To turn the camera recording lamp off so that the subject is not aware of the recording | ||
| INDICATOR (CCD-TRV87E only) | ● BL OFF | To turn off the backlight on display window | PLAYER CAMERA |
| BL ON | To turn on the backlight |
If you press DISPLAY with “DISPLAY” set to “V-OUT/LCD” in the menu settings, the picture from a TV or VCR will not appear on the LCD screen even when your camcorder is connected to outputs on the TV or VCR.
- установка по умолчанию.
Пункты меню отличаются в зависимости от того, установлен переключатель POWER в положение PLAYER или CAMERA.
Экран ЖКД показывает пункты, которыми Вы можете управлять на данный момент.
| Пиктограмма/пункт | Режим | Предназначение | ПереключательPOWER |
| D ZOOM | ●OFF | Если Вы установили на OFF, цифровойвариообъектив будет отключен и будетвыполняться наезд до 20×. | CAMERA |
| ON* | Если Вы установили на ON, цифровойвариообъектив будет активизирован и наезд от 20×до 40× будет выполняться цифровым способом.(стр.25)(только модель CCD-TRV37E) | ||
| OFF | Если Вы установили на OFF, цифровой вариообъективбудет отключен и будет выполняться наезд до 20×. | ||
| 40×80×** | Если Вы установили на 40×/80×, цифровойвариообъектив будет активизирован и наезд от 20× до40×/80× будет выполняться цифровым способом.(стр.25)(только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E) | ||
| 16:9WIDE | ●OFF | — | CAMERA |
| CINEMA | Для записи в режиме CINEMA (стр. 44) | ||
| 16:9FULL | Для записи в режиме 16:9FULL | ||
| STEADYSHOT(только модельCCD-TRV57E/TRV67E/TRV87E) | ●ON | Для компенсации подрагивания видеокамеры | CAMERA |
| OFF | Для отмены функции устойчивой съемки. Присъемке стационарного объекта с помощью треногиполучаются очень естественные изображения. | ||
| N.S. LIGHT | ●ON | Для использования функции подсветки для ночнойсъемки (стр. 29) | CAMERA |
| OFF | Для отмены функции подсветки для ночной съемки | ||
| WIND(только модельCCD-TRV87E) | ●OFF | — | CAMERA |
| ON | Для уменьшения шума от ветра во время записипри сильном ветре | ||
| PHOTO(только модельCCD-TRV87E) | ●NORMAL | Для приведения в действие функции обычного фото | CAMERA |
| FADE | Для приведения в действие фото с наплывомизображения | ||
| SHUTTER | Для приведения в действие фотографическогозатвора |
* 40×/240× в некоторых областях
**360× в некоторых областях
Примечания по функции устойчивой съемки (только модель CCD-TRV57E/TRV67E/TRV87E)
Если Вы отмените функцию устойчивой съемки (только модель CCD-TRV57E/TRV67E/TRV87E)
Появится индикатор отключения устойчивой съемки "м". Ваша видеокамера не допускает чрезмерной компенсации дрожания камеры.
| Пиктограмма/пункт | Режим | Предназначение | ПереключательPOWER |
| HiFi SOUND(только модельCCD-TRV87E) | ● STEREO | Для воспроизведения стереофонической лентыили же ленты с дорожкой двуязычного звучания | PLAYER |
| 1 | Для воспроизведения монофонической лентыили же ленты с дорожкой двуязычного звучания при воспроизведении основного звука | ||
| 2 | Для воспроизведения ленты с дорожкой двуязычного звучания | ||
| EDIT | ● OFF | — | PLAYER |
| ON | Для минимизации ухудшения изображения при монтаже | ||
| TBC | ● ON | Для компенсации искажения | PLAYER |
| OFF | Для выключения функции компенсацииискажения. Установите команду ТВС в положениеОFF при воспроизведении перезаписанной ленты,на которую Вы выполнили запись сигналателевизионной игры или подобного устройства. | ||
| TBC означает “Time Base Corrector” (корректор базы времени). | |||
| DNR | ● ON | Для уменьшения помех изображения | PLAYER |
| OFF | Для уменьшения заметного остаточногоизображения при большом количествеперемещений изображения | ||
| DNR означает “Digital Noise Reduction” (цифровое уменьшение помех). | |||
| NTSC PB | ● ON PAL TV | Для воспроизведения ленты, записанной всистеме цветного телевидения NTSC, нателевизоре системы PAL | PLAYER |
| NTSC 4.43 | Для воспроизведения ленты, записанной всистеме цветного телевидения NTSC, нателевизоре с системой NTSC 4.43 | ||
| LCD B. L. | ● BRT NORMAL | Для установления нормальной яркости на экране ЖКД | PLAYERCAMERA |
| BRIGHT | Для более яркого экрана ЖКД | ||
| LCD COLOUR | Для регулировки цвета на экране ЖКД | PLAYERCAMERA | |
Вы можете воспроизводить ленты, записанные в видеосистеме NTSC.
При воспроизведении ленты на мультисистемном телевизоре выберите наилучший режим во время просмотра изображения на экране телевизора.
Пункты "WIND" (только модель CCD-TRV87E), "COMMANDER" (только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E), "EDIT" и "HiFi SOUND" (только модель CCD-TRV87E) вернутся к установкам по умолчанию.
Другие установки меню будут оставаться в памяти, даже если будет вынут батарейный блок, до тех пор, пока будет установлена литиевая батарейка.
При использовании источников питания, отличных от батарейного блока, то автоматически будет выбрана установка "BRIGHT".
| Пиктограмма/пункт | Режим | Предназначение | ПереключательPOWER |
| REC MODE | ●SP | Для записи в режиме SP (стандартное воспроизведение) | CAMERA |
| LP | Для увеличения времени записи вдвое по сравнению с режимом SP | ||
| ORC TO SET | Для автоматической регулировки условий записи для получения наилучшей записи.Нажмите кнопку START/STOP для начала регулировки. Понадобится около 10 секунд, чтобы видеокамера проверила состояние ленты, а затем вернулась в режим ожидания. | CAMERA | |
| ORC означает “Optimizing the Recording Condition” (оптимизация условий записи). | |||
| REMAIN | ●AUTO | Для отображения полосы оставшейся ленты:• около 8 секунд после того, как видеокамера включится и вычислит оставшееся количество ленты• около 8 секунд после того, как будет вставлена кассета и видеокамера вычислит оставшееся количество ленты• около 8 секунд после нажатия кнопки ▶ в режиме PLAYER• около 8 секунд после нажатия кнопки DISPLAY для отображения экранных индикаторов• в течение времени ускоренной перемотки ленты назад, вперед или поиска изображения в режиме PLAYER | PLAYER CAMERA |
| ON | Для постоянного отображения шкалы оставшейся ленты | ||
| Пиктограмма/пункт | Режим | Предназначение | ПереключательPOWER |
| CLOCK SET | Для переустановки даты или времени (стр. 82) | CAMERA | |
| AUTO DATE | ● ON | Для записи даты около 10 секунд после начала записи | CAMERA |
| OFF | Для отмены функции автоматической даты | ||
| LTR SIZE | ● NORMAL | Для отображения выбранных пунктов меню с обычным размером | PLAYER CAMERA |
| 2× | Для отображения пунктов выбранного меню с размером вдвое больше обычного | ||
| DEMO MODE | ● ON | Для того, чтобы появилась демонстрация | CAMERA |
| OFF | Для отмены режима демонстрации |
| Пиктограмма/пункт | Режим | Предназначение | ПереключательPOWER |
| ETC WORLD TIME | Для установки часов на местное время.Поверните диск SEL/PUSH EXEC дляустановки разницы во времени. Здесьустанавливаются изменения часов на разницуво времени. Если Вы установите разницу вовремени на 0, часы вернутся к первоначальноустановленному времени. | CAMERA | |
| BEEP | ● MELODY | Для получения выходного мелодичного сигналапри пуске/остановке записи или же принеобычных условиях функционирования Вашейвидеокамеры. | PLAYERCAMERA |
| NORMAL | Для получения выходного зуммерного сигналавместо мелодии | ||
| OFF | Для отмены мелодии зуммерного сигнала | ||
| COMMANDER(только модельCCD-TRV48E/TRV57E/TRV67E/TRV87E) | ● ON | Для приведения в действие пультадистанционного управления, прилагаемого кВашей видеокамере | PLAYERCAMERA |
| OFF | Для выключения пульта дистанционногоуправления во избежание его неправильногосрабатывания, вызванногофункционированием пульта дистанционногоуправления другого KBM | ||
| DISPLAY | ● LCD | Для отображения индикации на экране ЖКД ив видоискателе | PLAYERCAMERA |
| V-OUT/LCD | Для отображения индикации на экранетелевизора, экране ЖКД и в видоискателе | ||
| REC LAMP | ● ON | Для высвечивания лампочки записи напередней панели видеокамеры | CAMERA |
| OFF | Для выключения лампочки записи, так чтобыпозирующий человек не мог распознать, чтовыполняется запись | ||
| INDICATOR(только модельCCD-TRV87E) | ● BL OFF | Для выключения задней подсветки на окошкедисплея | PLAYERCAMERA |
| BL ON | Для включения задней подсветки |
Если Вы нажмете кнопку DISPLAY в то время, когда команда "DISPLAY" установлена в положение "V-OUT/LCD" в установках меню, изображение от телевизора или KBM не появится на экране ЖКД, даже если Ваша видеокамера подсоединена к выходным гнездам на телевизоре или KBM.
The default clock setting is set to London time for United Kingdom and to Paris time for the other European countries.
The date and time are held in memory by the lithium battery. If you replace the lithium battery with the battery pack or other power source connected, you need not reset the date and time. You must reset the date and time when the lithium battery becomes dead with no power source installed.
First, set the year, then the month, the day, the hour and then the minute.
(1) While your camcorder is in the standby mode, press MENU to display the menu.
(2) Turn the SEL/PUSH EXEC dial to select ☐, then press the dial.
(3) Turn the SEL/PUSH EXEC dial to select CLOCK SET, then press the dial.
(4) Turn the SEL/PUSH EXEC dial to adjust the desired year, then press the dial.
(5) Set the month, day and hour by turning the SEL/PUSH EXEC dial and pressing the dial.
(6) Set the minute by turning the SEL/PUSH EXEC dial and pressing the dial by the time signal. The clock starts to move.
(7) Press MENU to make the menu disappear. The time indicator appears.
Часы установлены по умолчанию на время Лондона для моделей Соединенного Королевства и на время Парижа для моделей других европейских стран.
Дата и время сохраняются в памяти с помощью литиевой батарейки. Если Вы от литиевой батарейки переключитесь на батарейный блок или другой подсоединенный источник питания, Вам нужно будет переустановить дату и время. Вам нужно также переустановить дату и время, когда литиевая батарейка разрядится и в это время не будет вставлен источник питания.
Сначала установите год, затем месяц, день, час и минуту.

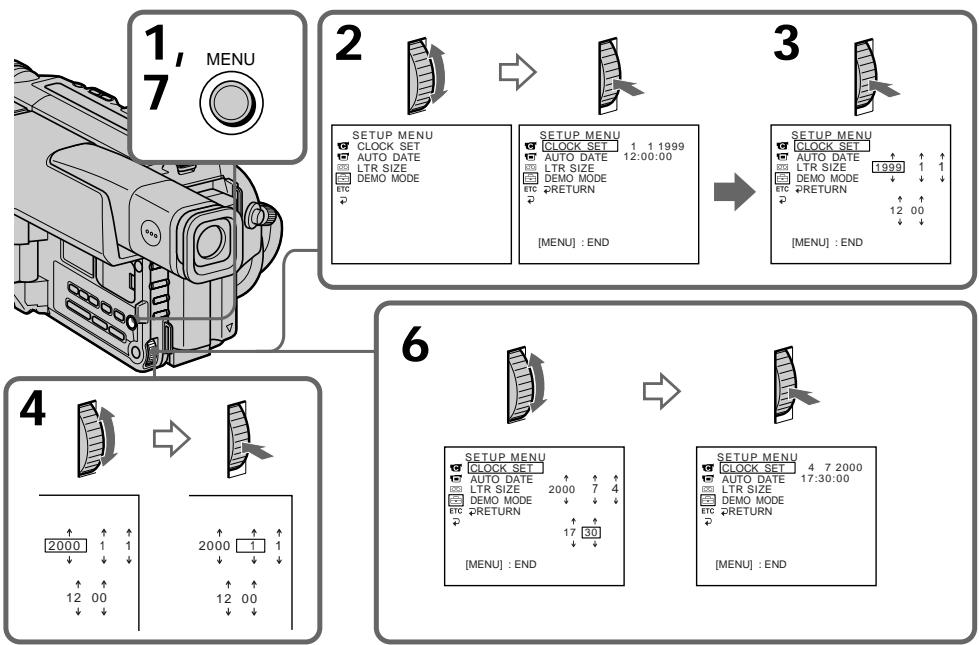

(1) В режиме ожидания видеокамеры нажмите кнопку MENU для отображения меню.
(2) Поверните диск SEL/PUSH EXEC для выбора индикации ☐, а затем нажмите диск.
(3) Поверните диск SEL/PUSH EXEC для выбора команды CLOCK SET, а затем нажмите диск.
(4) Поверните диск SEL/PUSH EXEC для выбора нужного года, а затем нажмите диск.
(5) Установите месяц, день и час путем вращения диска SEL/PUSH EXEC и нажимания диска.
(6) Установите минуту путем вращения диска SEL/PUSH EXEC и нажимания диска в момент передачи сигнала точного времени. Часы начнут функционировать.
(7) Нажмите кнопку MENU для того, чтобы исчезло меню. Появится индикатор времени.
Press DATE to display the date indicator.
Press TIME to display the time indicator.
Press DATE (or TIME) and then press TIME (or DATE) to simultaneously display the date and time indicator.
Press DATE and/or TIME again. The date and/or time indicator disappears.
The year changes as follows:
When you use your camcorder for the first time, turn it on and reset the date and time to your time before you start recording (p. 82). The date is automatically recorded for 10 seconds after you start recording (Auto date function). This function works only once a day.
The internal clock of your camcorder operates on a 24-hour cycle.
You can change the AUTO DATE setting by selecting ON or OFF in the menu settings. The auto date function automatically displays the date once a day.
However, the date may automatically appear more than once a day if:
Нажмите кнопку DATE для отображения индикатора даты. Нажмите кнопку TIME для отображения индикатора времени. Нажмите кнопку DATE (или TIME), а затем нажмите кнопку TIME (или DATE) для одновременного отображения индикатора даты и времени. Нажмите еще раз кнопку DATE и/или TIME. Индикатор даты и/или времени исчезнет.
Если Вы используете видеокамеру первый раз, включите ее и переустановите дату и время в соответствии со своим часовым поясом, прежде чем начать запись (стр. 82). Даты будет автоматически записываться в течение 10 секунд после начала записи (функция автоматической даты). Эта функция работает один раз в день.
Встроенные часы Вашей видеокамеры работают в 24-часовом режиме.
Вы можете изменять установку AUTO DATE путем выбора положений ON или OFF в установках меню. Функция автоматической даты автоматически отбражает дату один раз в день.
Однако, дата может автоматически появляться больше одного раза при:
– переустановке даты и времени.
– выталкивании и установке ленты обратно на место.
– остановке записи в пределах 10 секунд.
– установке команды AUTO DATE в положение OFF и возвращении в положение ON в установках меню.
You can use both Hi8 and standard 8 mm video cassettes on your camcorder. When you use a Hi8 video cassette, recording and playback are carried out in the Hi8 system. When you use a standard 8 mm video cassette, recording and playback are carried out in the standard 8 mm system.
If you play back a tape recorded on a different video recorder on your camcorder, the playback mode is automatically selected according to the format in which the tape has been recorded.
This Hi8 system is an extension of the standard 8 mm system, and was developed to produce higher quality pictures.
You cannot playback a tape recorded in the Hi8 system correctly on video recorder/players other than a Hi8 video recorder/player.
"Video 8 XR" / "video Hi8 XR" is a function that further enhances the image quality of Video 8/video Hi8. This function allows you to record and playback pictures with clearer details.
Video tapes recorded on a camcorder having the “XR” function show excellent picture quality when they are played back on an “XR” camcorder.
The playback quality will be the normal quality of the standard 8 mm/Hi8 camcorder when video tapes recorded on an “XR” camcorder are played back by a conventional standard 8 mm/Hi8 camcorder or when video tapes recorded on a conventional standard 8 mm/Hi8 camcorder are played back on the “XR” camcorder.
* "XR" stands for "Extended Resolution."
Вы можете использовать на Вашей видеокамере либо видеокассеты Hi8, либо стандартные 8-мм видеокассеты. Если Вы используете видеокассету Hi8, запись и воспроизведение будут выполняться в системе Hi8. Если Вы используете стандартную 8-мм видеокассету, запись и воспроизведение будут выполняться в стандартной 8-мм системе.
Если Вы будете воспроизводить на Вашей видеокамере ленту, записанную на разных видеомагнитофонах, то режим воспроизведения будет выбираться автоматически в соответствии с форматом, в котором была записана лента.
Система Hi8 является модификацией стандартной 8-мм системы и была разработана для получения высококачественных изображений.
Вы не сможете воспроизвести надлежащим образом ленту, записанную в системе Hi8, на видеомагнитофоне/плейере, который не относится к видеомагнитофону/плейеру Hi8.
"Video 8 XR"/"video Hi8 XR" является функцией, которая еще больше повышает качество изображения формата Video 8/video Hi8. Эта функция позволяет Вам записывать и воспроизводить изображения с утонченными деталями.
Видеоленты, записанные на видеокамере, имеющей функцию "XR", обеспечивают превосходное качество изображения при воспроизведении на видеокамере "XR". Качество воспроизведения будет обычным качеством видеокамеры стандарта 8 мм/Hi8, когда видеоленты, записанные на видеокамере "XR", воспроизводятся на обычной видеокамере стандарта 8 мм/Hi8 или когда видеоленты, записанные на обычной видеокамере, воспроизводятся на видеокамере "XR".
* "XR" означает "улучшенная разрешающая способность".
The playback mode (SP/LP) and system, Hi8 or standard 8 mm(CCD-TRV67E/TRV87E only) are automatically selected according to the format in which the tape has been recorded. The quality of the recorded picture in the LP mode, however, will not be as good as the SP mode.
When you play back a tape, the sound will be monaural if:
Because TV colour systems differ from country to country, you may not be able to play back foreign pre-recorded tapes. Refer to “Using your camcorder abroad” to check the TV colour systems used in foreign countries.
You can play back tapes recorded in the NTSC video system using the SP mode.
If the tape is recorded in the AFM HiFi system, the AFM HiFi sound is reproduced. (CCD-TRV87E only)
However, note that the following will occur during playback of an NTSC-recorded tape.
Режим воспроизведения (SP/LP) и система, Hi8/стандартная 8-мм система (только модель CCD-TRV67E/TRV87E) выбираются автоматически в соответствии с форматом, в котором была выполнена запись на ленте. Однако, качество записанного изображения в режиме LP не будет таким хорошим, как в режиме SP.
При воспроизведении ленты звук будет монофоническим, если:
Поскольку системы цветного телевидения отличаются от страны к стране, возможно Вы не сможете воспроизводить иностранные предварительно записанные ленты. См. раздел "Использование Вашей видеокамеры за границей" для проверки систем цветного телевидения, используемых в других странах.
Вы можете воспроизводить ленты, записанные в системе NTSC, используя режим SP. Если лента записана в системе AFM HiFi, то будет воспроизводиться звук AFM HiFi. (Только модель CCD-TRV87E)
Однако, имейте в виду, что во время воспроизведения лент, записанных в системе NTSC, будет иметь место следующее.
When you play back a dual sound track tape recorded in an AFM HiFi stereo system, set “HiFi SOUND” to the desired mode in the menu settings (p. 70).
Sound from speaker
| HiFi Sound Mode | Playing back a stereo tape | Playing back a dual sound track tape |
| STEREO | Stereo | Main sound and sub sound |
| 1 | Monaural | Main sound |
| 2 | Unnatural sound | Sub sound |
You cannot record dual sound programmes on your camcorder.
При воспроизведении ленты с двойной звуковой дорожкой на стереофонической системе AFM HiFi установите команду "HiFi SOUND" на нужный режим в установках меню (стр. 70).
Звук от динамика
| Режим звучания HiFi | Воспроизведение стереофонической ленты | Воспроизведение ленты с двойной звуковой дорожкой |
| STEREO | Стерео | Главный звук и вспомогательный звук |
| 1 | Монофонический звук | Главный звук |
| 2 | Необычный звук | Вспомогательный звук |
Вы не можете записывать программы с двойным звучанием на Вашей видеокамере.
When replacing the lithium battery, keep the battery pack or other power source attached. Otherwise, you will need to reset the date, time and other items in the menu settings hold in memory by the lithium battery.
Insert the battery with the positive (+) side facing out. When the battery becomes weak or dead, the indicator flashes in the viewfinder for about 5 seconds when you set the POWER switch to CAMERA. In this case, replace the battery with a Sony CR2025 lithium battery. Use of any other battery may present a risk of fire or explosion. Discard used batteries according to the manufacturer's instructions.
При замене литиевой батарейки батарейный блок или другой источник питания должен быть прикреплен к видеокамере. В противном случае Вам понадобится переустанавливать дату, время и другие пункты в установках меню, хранимых в памяти видеокамеры с помощью литиевой батарейки.
Вставьте батарейку так, чтобы положительный (+) полюс был обращен наружу. Если батарейка станет или разрядится, индикатор ➕ будет мигать в видоискателе около 5 секунд, если переключатель POWER установлен в положение CAMERA. В этом случае, замените батарейку на аналогичную литиевую батарейку Sony CR2025. Использование какой-либо другой батарейки создает риск воспламенения или взрыва. Ликвидируйте использованные батарейки в соответствии с инструкциями предприятия-изготовителя.
The battery may explode if mistreated. Do not recharge, disassemble, nor dispose of it in fire.
Lithium battery installed at the factory This battery may not last 1 year.
Если с батарейкой неправильно обращаться, она может взорваться. Не перезаряжайте, не разбирайте и не бросайте в огонь батарейку.
Этой батарейки может не хватить на 1 год.
(1) Open the LCD panel and open the lid of the lithium battery compartment.
(2) Push the lithium battery down once and pull it out from the holder.
(3) Install a Sony CR2025 lithium battery with the positive (+) side facing out.
(4) Close the lid.
(1) Откройте панель ЖКД и откройте крышку отсека для литиевой батарейки.
(2) Нажмите литиевую батарейку вниз один раз и выньте ее из держателя.
(3) Установите литиевую батарейку Sony CR2025 так, чтобы положительный (+) полюс был обращен наружу.
(4) Закройте крышку.
1
2
3
4
If you run into any problem using your camcorder, use the following table to troubleshoot the problem. If the problem persists, disconnect the power source and contact your Sony dealer or local authorized Sony service facility. If “C:□□:□□” appears on the LCD screen or in the viewfinder, the self-diagnosis display function has worked. See page 92.
In the recording mode
| Symptom | Cause and/or Corrective Actions |
| START/STOP does not operate. | The POWER switch is set to OFF (CHARGE) or PLAYER.→ Set it to CAMERA. (p. 22)STANDBY is set to LOCK.→ Turn STANDBY to STANDBY. (p. 22)The tape has run out.→ Rewind the tape or insert a new one. (p. 21, 34)The write-protect tab is set to expose the red mark.→ Use a new tape or slide the tab. (p. 21)The tape is stuck to the drum (moisture condensation).→ Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 100) |
| The power goes off. | While being operated in the CAMERA mode, your camcorder has been in the standby mode for more than 5 minutes.→ Turn STANDBY down once and then up again. (p. 22) |
| The image on the viewfinder screen is not clear. | The viewfinder lens is not adjusted.→ Adjust the viewfinder lens. (p. 27) |
| The SteadyShot function does not work. (CCD-TRV57E/TRV67E/TRV87E only) | STEADYSHOT is set to OFF in the menu settings.→ Set it to ON. (p. 70)The SteadyShot function does not work when the wide mode is set to 16:9FULL. |
| The autofocusing function does not work. | FOCUS is set to MANUAL.→ Set it to AUTO. (p. 58)Shooting conditions are not suitable for autofocus.→ Set FOCUS to MANUAL to focus manually. (p. 58) |
| The fader function does not work. (CCD-TRV87E only) | The digital effect function is working.→ Cancel it. (p. 51) |
| The ✗ indicator flashes in the viewfinder. | The video heads may be dirty.→ Clean the heads using the Sony V8-25CLD cleaning cassette (not supplied). (p. 101) |
| The picture does not appear in the viewfinder. | The LCD panel is open.→ Close the LCD panel. (p. 24) |
| A vertical band appears when you shoot a subject such as lights or a candle flame against a dark background. | The contrast between the subject and background is too high. This is not a malfunction. |
| A vertical band appears when you shoot a very bright subject. | This is not a malfunction. |
| Some tiny white spots appear in the viewfinder or on the LCD screen. (CCD-TRV87E only) | Slow shutter, low lux or Super NightShot mode is activated. This is not a malfunction. |
| An unknown picture is displayed in the viewfinder or on the LCD screen. | If 10 minutes elapse after you set the POWER switch to CAMERA or DEMO MODE is set to ON in the menu settings without a cassette inserted, your camcorder automatically starts the demonstration.→ Insert a cassette and the demonstration stops.You can also cancel DEMO MODE. (p. 75) |
| The picture is recorded in incorrect or unnatural colours. | • NIGHTSHOT is set to ON.→ Set it to OFF. (p. 29) |
| Picture appears too bright, and the subject does not appear in the viewfinder or on the LCD screen. | • NIGHTSHOT is set to ON in a bright place.→ Set it to OFF, or use the NightShot function in a dark place. (p. 29) |
In the playback mode
| Symptom | Cause and/or Corrective Actions |
| The tape does not move when a video control button is pressed. | The POWER switch is set to CAMERA or OFF (CHARGE).→ Set it to PLAYER. (p. 34)The tape has run out.→ Rewind the tape. (p. 34) |
| The playback picture is not clear or does not appear. | The television's video channel is not adjusted correctly.→ Adjust it. (p. 38)EDIT is set to ON in the menu settings.→ Set it to OFF. (p. 70)The video head may be dirty.→ Clean the heads using the Sony V8-25CLD cleaning cassette (not supplied). (p. 101) |
| No sound or only a low sound is heard when playing back a tape. | The stereo tape is played back with HiFi SOUND set to 2 in the menu settings. (CCD-TRV87E only)→ Set it to STEREO. (p. 70)The volume is turned to minimum.→ Turn up the volume. (p. 34) |
| The sound is muted or images do not appear when monitoring the picture from TV on the LCD screen. (CCD-TRV87E only) | Pull out A/V connecting cable from AUDIO/VIDEO jack, then connect it again. |
In the recording and playback modes
| Symptom | Cause and/or Corrective Actions |
| The power does not turn on. | The battery pack is not installed, or is dead or nearly dead.→ Install a charged battery pack. (p. 13, 14)The AC power adaptor is not connected to the mains.→ Connect the AC power adaptor to the mains. (p. 14, 19) |
| The end search function does not work. | The tape was ejected after recording.You have not recorded on the new cassette yet. |
| The battery pack is quickly discharged. | The operating temperature is too low.The battery pack is not fully charged. Charge the battery pack again. (p. 14)The battery pack is completely dead, and cannot be recharged. Replace with a new battery pack. (p. 13) |
| The battery remaining indicator does not indicate the correct time. | You have used the battery pack in an extremely hot or cold environment for a long time.The battery pack is completely dead, and cannot be recharged. Replace with a new battery pack. (p. 13)The battery is dead. Use a charged battery pack. (p. 13, 14) |
| The power goes off although the battery remaining indicator indicates that the battery pack has enough power to operate. | Charge the battery pack fully again so that the indication on the battery remaining indicator is correct. |
| The cassette cannot be removed from the holder. | The power source is disconnected. Connect it firmly. (p. 13, 19)The battery is dead. Use a charged battery pack. (p. 13, 14) |
| The and indicators flash and no functions except for cassette ejection work. | Moisture condensation has occurred. Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 100) |
Others
| Symptom | Cause and/or Corrective Actions |
| The Remote Commander supplied with your camcorder does not work. (CCD-TRV48E/TRV57E/TRV67E/TRV87E only) | COMMANDER is set to OFF in the menu settings.→ Set it to ON. (p. 70)Something is blocking the infrared rays.→ Remove the obstacle.The batteries inserted in the battery holder with the + - polarities incorrectly matching the + - marks.→ Insert the batteries with the correct polarity. (p. 116)The batteries are dead.→ Insert new ones. (p. 116) |
| The date or time indicator does not appear, and the bars “--:--:--” appear. | Reset the date and time. (p. 82) |
| The picture from a TV or VCR does not appear even when your camcorder is connected to outputs on the TV or VCR. (CCD-TRV87E only) | DISPLAY is set to V-OUT/LCD in the menu settings.→ Set it to LCD. (p. 70) |
| The melody or beep sounds for 5 seconds. | Moisture condensation has occurred.Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 100)Some troubles has occurred in your camcorder.Remove the cassette and insert it again, then operate your camcorder. |
| While charging the battery pack, no indicator appears or the indicator flashes in the display window. | The AC power adaptor is disconnected.→ Connect it firmly. (p. 14, 19)Something is wrong with the battery pack.Contact your Sony dealer or local authorized Sony service facility. |
Your camcorder has a self-diagnosis display function.
This function displays the current condition of your camcorder as a 5-digit code (a combination of a letter and figures) in the viewfinder, on the LCD screen or in the display window. If a 5-digit code is displayed, check the following code chart. The last two digits (indicated by □□) will differ depending on the state of your camcorder.
Viewfinder (or LCD screen)
Self-diagnosis display
• C: □□: □□
You can service your camcorder yourself.
• E: □□: □□
Contact your Sony dealer or local authorized Sony facility.
| Five-digit display | Cause and/or Corrective Actions |
| C:04:□□ | You are using a battery pack that is not an “InfoLITHIUM” battery pack.→ Use an “InfoLITHIUM” battery pack. (p. 18) |
| C:21:□□ | Moisture condensation has occurred.Remove the cassette and leave your camcorder for at least 1 hour to acclimatize. (p. 100) |
| C:22:□□ | The video heads are dirty.Clean the heads using the Sony V8-25CLD cleaning cassette (not supplied). (p. 101) |
| C:31:□□ | A malfunction other than the above that you can service has occurred.Remove the cassette and insert it again, then operate your camcorder.Disconnect the mains lead of the AC power adaptor or remove the battery pack. After reconnecting the power source, operate your camcorder. |
| E:61:□□ | A malfunction that you cannot service has occurred.Contact your Sony dealer or local authorized Sony service facility and inform them of the 5-digit code.(example: E:61:10) |
| E:62:□□ |
If you are unable to rectify the problem even if you try corrective actions a few times, contact your Sony dealer or local authorized Sony service facility.
If indicators and messages appear in the viewfinder, on the LCD screen or in the display window, check the following:
See the page in parentheses “( )” for more information.
The indicators and messages are displayed in yellow.
Reset the date and time (p. 82).
Use an “InfoLITHIUM” battery pack (p. 18).
The video heads are dirty (p. 101).
Press the START/STOP button to activate the ORC setting. This message is displayed in white. (p. 74).
The ORC setting is working. This message is displayed in white (p. 74).
Если у Вас возникла какая-либо проблема при использовании видеокамеры, воспользуйтесь следующей таблицей для отыскания и устранения проблемы. Если проблема не устраняется, то следует отсоединить источник питания и обратиться в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony. Если на экране ЖКД или в видоискателе появится индикация "С:☐☐:☐☐", это значит, что сработала функция дисплея самодиагностики. См. стр. 97.
В режиме записи
| Возможная неисправность | Вероятная причина и/или метод устранения |
| Не работает кнопка START/STOP. | Переключатель POWER установлен в положение OFF (CHARGE) или PLAYER.Установите его в положение CAMERA. (стр. 22)Переключатель STANDBY установлен в положение LOCK.Поверните переключатель STANDBY в положение STANDBY. (стр. 22)Закончилась лента.Перемотайте ленту назад или вставьте новую кассету. (стр. 21, 34)Лепесток защиты записи установлен так, что выставлена красная метка.Используйте новую кассету или передвиньте лепесток. (стр. 21)Lента прилипла к барабану (конденсация влаги).Выньте кассету и оставьте видеокамеру примерно на 1 час для акклиматизации. (стр. 100) |
| Выключается питание. | При работе в режиме CAMERA Ваша видеокамера находилась в режиме ожидания более 5 минут.Поверните вниз рычаг STANDBY, а затем снова вверх. (стр. 22) |
| Изображение на экране видоискателя является нечетким. | Не отрегулирован объектив видоискателя.Отрегулируйте объектив видоискателя. (стр. 27) |
| Не работает функция устойчивой съемки. (Только модель CCD-TRV57E/TRV67E/TRV87E) | Команда STEADYSHOT установлена в положение OFF в установках меню.Установите ее в положение ON (стр. 70)Функция устойчивой съемки не работает, если широкоэкранный режим установлен в положение 16:9FULL. |
| Не работает функция автоматической фокусировки. | Команда FOCUS установлена в положение MANUAL.Установите ее в положение AUTO. (стр. 58)Условия съемки являются неподходящими для автоматической фокусировки.Установите команду FOCUS в положение MANUAL для выполнения фокусировки вручную. (стр. 58) |
| Не работает функция фейдера. (только модель CCD-TRV87E) | Приведена в действие функция цифрового эффекта.Отмените ее. (стр. 51) |
| В видоискателе мигает индикатор ✗. | Возможно, загрязнены видеоголовки.Почистите видеоголовки с помощью очистительной кассеты Sony V8-25CLD (не прилагается). (стр. 101) |
| Изображение не появляется в видоискателе. | Открыта панель ЖКД.Закройте панель ЖКД. (стр. 24) |
| Появляется вертикальная черная полоса при съемке объектов, типа лампы или пламени свечи на темном фоне. | Слишком высокая контрастность между объектом и фоном. Это не является неисправностью. |
| Появляется вертикальная черная полоса при съемке очень ярких объектов. | Это не является неисправностью. |
| Возможная причина | Вероятная причина и/или метод устранения |
| В видоискателе или на экране ЖКД появляются маленькие белые точки. (только модель CCD-TRV87E) | Приведен в действие режим медленного затвора, низкой освещенности или ночной суперсъемки. Это не является неисправностью. |
| В видоискателе или на экране ЖКД отображается необычное изображение. | Если пройдет 10 минут после того, как Вы установили переключатель POWER в положение CAMERA или команду DEMO MODE установили в положение ON в установках меню без вставленной кассеты, Ваша видеокамера автоматически начнет демонстрацию.→ Вставьте кассету, и демонстрация остановится.Вы также можете отменить режим DEMO MODE. (стр. 75) |
| Изображение записывается с неправильными или ненатуральными цветами. | Команда NIGHTSHOT установлена в положение ON.→ Установите ее в положение OFF. (стр. 29) |
| Изображение получается слишком ярким, а объект не появляется в видоискателе или на экране ЖКД. | Команда NIGHTSHOT установлена в положение ON в ярком месте.→ Установите ее в положение OFF или используйте функцию ночной съемки в темном месте. (стр. 29) |
В режиме воспроизведения
| Возможная причина | Вероятная причина и/или метод устранения |
| При нажатии кнопки управления видеокамерой лента не перемещается. | Переключатель POWER установлен в положение CAMERA или OFF (CHARGE).→ Установите его в положение PLAYER. (стр. 34)Закончилась лента.→ Перемотайте ленту назад. (стр. 34) |
| Воспроизводимое изображение является нечетким или не появляется вообще. | Видеоканал телевизора отрегулирован неправильно.→ Отрегулируйте его надлежащим образом. (стр. 38)Команда EDIT установлена в положение ON в установках меню.→ Установите ее в положение OFF. (стр. 70)Возможно, загрязнены видеоголовки.→ Почистите видеоголовки с помощью очистительной кассеты Sony V8-25CLD (не прилагается). (стр. 101) |
| При воспроизведении ленты нет звука или же слышен только тихий звук. | Стереофоническая лента воспроизводится при установленном переключателе HiFi SOUND в положение 2 в установках меню. (только модель CCD-TRV87E)→ Установите его в положение STEREO. (стр. 70)Громкость установлена на минимальную величину.→ Повысьте громкость. (стр. 34) |
| Звук не прослушивается или изображения не появляются при просмотре изображения с телевизора на экране ЖКД. (Только модель CCD-TRV87E) | Выньте соединительный кабель аудио/видео из гнезда AUDIO/VIDEO, а затем подсоедините снова. |
В режимах записи и воспроизведения
| Возможная причина | Вероятная причина и/или метод устранения |
| Не включается питание. | Не установлен батарейный блок, либо же он разрядился или почти разрядился.Установите заряженный батарейный блок. (стр. 13, 14)Сетевой адаптер переменного тока не подсоединен к сети.Подсоедините сетевой адаптер переменного тока к сети. (стр. 14, 19) |
| Не работает функция поиска конца на ленте. | После записи кассета была извлечена из видеокамеры.Запись на новую ленту еще не выполнялась. |
| Возможная причина | Вероятная причина и/или метод устранения |
| Батарейный блок быстро разряжается. | Окружающая температура является слишком низкой.Батарейный блок заряжен не полностью.→ Зарядите снова батарейный блок. (стр. 14)Батарейный блок полностью разряжен, но не может перезаряжаться.→ Замените его на новый батарейный блок. (стр. 13) |
| Индикатор оставшегося заряда батарейного блока показывает неправильное время. | Вы использовали длительное время батарейный блок в крайне жарких или холодных окружающих условиях.Батарейный блок полностью разряжен, но не может перезаряжаться.→ Замените его на новый батарейный блок. (стр. 13)Батарейный блок полностью разряжен.→ Используйте заряженный батарейный блок. (стр. 13, 14) |
| Питание выключается несмотря на то, что индикатор оставшегося заряда батарейного блока показывает достаточное количество мощности для работы. | Снова полностью зарядите батарейный блок так, чтобы индикация на индикаторе оставшегося заряда батарейного блока была правильной. |
| Кассета не вынимается из держателя. | Отсоединен источник питания.→ Подсоедините его плотно. (стр. 13, 19)Батарейный блок разряжен.→ Используйте заряженный батарейный блок. (стр. 13, 14) |
| Мигают индикаторы □ и ▲, и никакие функции, кроме извлечения кассеты, не работают. | Произошла конденсация влаги.→ Выньте кассету и оставьте Вашу видеокамеру примерно на 1 час для акклиматизации. (стр. 100) |
Прочее
| Возможная причина | Вероятная причина и/или метод устранения |
| Не работает прилагаемый к Вашей видеокамере пульт дистанционного управления.(Только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E) | Команда COMMANDER установлена в положение OFF в установках меню.Установите ее в положение ON. (стр. 70)Что-то преграждает инфракрасные лучи.Устраните препятствие.Батарейки вставлены в держатель так, что полюса + и – расположены не в соответствии со знаками + –.Вставьте батарейки, соблюдая надлежащую полярность. (стр. 116)Батарейки разрядились.Вставьте новые батарейки. (стр. 116) |
| Не появляется индикатор даты или времени, а появляются метки “--:--:-”. | Переустановите дату и время. (стр. 82) |
| Изображение от телевизора или KBM не появляется, даже если Ваша видеокамера подсоединена к выходным гнездам на телевизоре или KBM. (Только модель CCD-TRV87E) | Команда DISPLAY установлена в положение V-OUT/LCD в установках меню.Установите ее в положение LCD. (стр. 70) |
| В течение 5 секунд звучит мелодия или зуммерный сигнал. | Произошла конденсация влаги.Выньте кассету и оставьте Вашу видеокамеру примерно на 1 час для акклиматизации. (стр. 100)В Вашей видеокамеры произошли неполадки.Выньте кассету и вставьте ее снова, а затем включите Вашу видеокамеру. |
| Во время зарядки батарейного блока ни один из индикаторов не появляется и не мигает в окошке дисплея. | Отсоединен сетевой адаптер переменного тока.Подсоедините его плотно. (стр. 14, 19)Неполадка с батарейным блоком.Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony. |
В Вашей видеокамере имеется функция самодиагностики.
Эта функция отображает текущее состояние Вашей видеокамеры в виде 5-значного кода (комбинация из одной буквы и цифр) в видоискателе, на экране ЖКД или в окошке дисплея. В случае отображения 5-значного кода, следует выполнить проверку в соответствии со следующей таблицей кодов. Последние две цифры (обозначенные как □□) будут отличаться в зависимости от состояния Вашей видеокамеры.
Видоискатель (или экран ЖКД)
• С:☐☐:☐☐
Вы можете выполнить
обслуживание Вашей видеокамеры
самостоятельно.
• E:□□:□□
Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony.
| Пятизначная индикация | Вероятная причина и/или метод устранения |
| С:04:☐☐ | Вы используете батарейный блок, который не является батарейным блоком “InfoLITHIUM”.→ Используйте батарейный блок “InfoLITHIUM” (стр. 18) |
| С:21:☐☐ | Произошла конденсация влаги.→ Выньте кассету и оставьте Вашу видеокамеру примерно на 1 час для акклиматизации. (стр. 100) |
| С:22:☐☐ | Загрязнены видеоголовки.→ Почистите видеоголовки с помощью очистительной кассеты Sony V8-25CLD (не прилагается).(стр. 101) |
| С:31:☐☐С:32:☐☐ | Произошла неполадка, отличающаяся от приведенных выше, которую Вы можете устранить самостоятельно.→ Выньте кассету и вставьте ее снова, а затем включите Вашу видеокамеру.→ Отсоедините провод электропитания сетевого адаптере переменного тока или же выньте батарейный блок. После повторного подсоединения источника питания включите Вашу видеокамеру. |
| Е:61:☐☐Е:62:☐☐ | Произошла неполадка, которую Вы можете устранить самостоятельно.→ Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony, где следует сообщить о 5-значном коде.(пример: E:61:10) |
Если Вы не можете самостоятельно устранить неполадку даже после опробования соответствующих методов устранения несколько раз, обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony.
Если в видоискателе, на экране ЖКД или в окошке дисплея появятся индикаторы и сообщения, проверьте следующее:
См. страницу в круглых скобках “( )” для более подробной информации.
Индикаторы и сообщения отображаются желтым цветом.
Медленное мигание:
- Вам нужно почистить головки с помощью очистительной кассеты Sony V8-25CLD (не прилагается) (стр. 101).
Медленное мигание:
В зависимости от условий, индикатор 🔒 может мигать, даже если осталось еще от 5 до 10 минут.
Медленное мигание:
Быстрое мигание:
- Лента закончилась (стр. 21, 34).*
Литиевая батарейка разрядилась — или не установлена совсем (стр. 87)
Индикация самодиагностики (стр. 97)
Быстрое мигание:
- Вытолкните кассету, выключите Вашу видеокамеру и оставьте ее примерно на 1 час с открытым отсеком для кассеты (стр. 100).
Медленное мигание:
- Лепесток защиты записи на кассете отсутствует (красный) (стр. 21).*
Быстрое мигание:
- ORC
Переустановите дату и время (стр. 82). Используйте батарейный блок “InfoLITHIUM” (стр. 18).
Видеоголовки загрязнены (стр. 101). Нажмите кнопку START/STOP для активизации установки ORC. Данное сообщение отображается белым цветом (стр. 79).
Работает установка ORC. Данное сообщение отображается белым цветом (стр. 79).
You can use your camcorder in any country or area with the AC power adaptor supplied with your camcorder within 100 V to 240 V AC, 50/60 Hz.
Your camcorder is a PAL system based camcorder. If you want to view the playback picture on a TV, it must be a PAL system based TV with VIDEO/AUDIO input jack. The following shows TV colour systems used overseas.
Australia, Austria, Belgium, China, Czech Republic, Denmark, Finland, Germany, Great Britain, Holland, Hong Kong, Italy, Kuwait, Malaysia, New Zealand, Norway, Portugal, Singapore, Slovak Republic, Spain, Sweden, Switzerland, Thailand, etc.
Brazil
Argentina, Paraguay, Uruguay
Bahama Islands, Bolivia, Canada, Central America, Chile, Colombia, Ecuador, Jamaica, Japan, Korea, Mexico, Peru, Surinam, Taiwan, the Philippines, the U.S.A., Venezuela, etc.
Bulgaria, France, Guyana, Hungary, Iran, Iraq, Monaco, Poland, Russia, Ukraine, etc.
You can easily set the clock to the local time by setting a time difference. Select WORLD TIME in the menu settings. See page 76 for more information.
Вы можете использовать Вашу видеокамеру в любой стране или области с помощью сетевого адаптера переменного тока, прилагаемого к Вашей видеокамере, который можно использовать в пределах от 100 В до 240 В переменного тока с частотой 50/60 Гц.
Ваша видеокамера основана на системе PAL. Если Вы хотите просмотреть воспроизводимое изображение на телевизоре, то это должен быть телевизор, основанный на системе PAL, с входными гнездами VIDEO/AUDIO. Ниже приведены системы цветного телевидения, используемые за рубежом.
Австралия, Австрия, Бельгия, Великобритания, Германия, Голландия, Гонконг, Дания, Испания, Италия, Китай, Кувейт, Малайзия, Новая Зеландия, Норвегия, Португалия, Сингапур, Словацкая Республика, Таиланд, Финляндия, Чешская Республика, Швейцария, Швеция и т.д.
Бразилия
Аргентина, Парагвай, Уругвай
Багамские острова, Боливия, Венесуэла, Канада, Колумбия, Корея, Мексика, Перу, Суринам, США, Тайвань, Филиппины, Центральная Америка, Чили, Эквадор, Ямайка, Япония и т.д.
Болгария, Венгрия, Гвиана, Ирак, Иран, Монако, Польша, Россия, Украина, Франция и т.д.
Вы можете легко установить часы на местное время путем установки разницы во времени. Выберите команду WORLD TIME в установках меню. Подробные сведения приведены на стр. 81.
If your camcorder is brought directly from a cold place to a warm place, moisture may condense inside your camcorder, on the surface of the tape, or on the lens. In this condition, the tape may stick to the head drum and be damaged or your camcorder may not operate correctly. If there is moisture inside your camcorder, the beep sounds and the indicator flashes. When the indicator flashes at the same time, the cassette is inserted in your camcorder. If moisture condenses on the lens, the indicator will not appear.
None of the functions except cassette ejection will work. Eject the cassette, turn off your camcorder, and leave it for about 1 hour with the cassette compartment open. Your camcorder can be used again if the ▶ indicator does not appear when the power is turned on again.
Moisture may condense when you bring your camcorder from a cold place into a warm place (or vice versa) or when you use your camcorder in a hot place as follows:
When you bring your camcorder from a cold place into a warm place, put your camcorder in a plastic bag and tightly seal it. Remove the bag when the air temperature inside the plastic bag has reached the surrounding temperature (after about 1 hour).
Если видеокамера принесена прямо из холодного места в теплое, то внутри видеокамеры, на поверхности ленты или на объективе может произойти конденсания влаги. В таком состоянии лента может прилипнуть к барабану головки и будет повреждена или же видеокамера не сможет работать надлежащим образом. Если внутри видеокамеры произошла конденсация влаги, то прозвучит зуммерный сигнал, а на экране ЖКД будет мигать индикатор ⬆. Если в то же самое время будет мигать индикатор ▲, это значит, что в видеокамеру вставлена кассета. Если влага сконденсировалась на объективе, индикатор появляться не будет.
Ни одна из функций, кроме выталкивания кассеты, не будет работать. Извлеките кассету, выключите видеокамеру и оставьте ее приблизительно на 1 час с открытым отсеком для кассеты. Если при повторном включении питания индикатор ☑ не появится на дисплее, Вы можете снова пользоваться видеокамерой.
Влага может образоваться, если Вы принесете Вашу видеокамеру из холодного места в теплое (или наоборот) или когда Вы используете Вашу видеокамеру в жарком месте в следующих случаях:
Если видеокамера принесена из холодного места в теплое, то положите видеокамеру в полиэтиленовый пакет и плотно заклейте его. Выньте видеокамеру из полиэтиленового пакета, когда температура воздуха внутри пакета достигнет температуры окружающего воздуха (приблизительно через 1 час).
To ensure normal recording and clear pictures, clean the video heads. The video head may be dirty when:
If this happens, clean the video heads with the Sony V8-25CLD cleaning cassette (not supplied).
Для обеспечения нормальной записи и четкого изображения следует периодически чистить видеоголовки. Видеоголовки возможно загрязнены, если:
Если это произошло, почистите видеоголовки с помощью очистительной кассеты Sony V8-25CLD (не прилагается).
[a]
[b]
[a] Slightly dirty
[b] Very dirty
When the playback pictures are still contain noise even if you have cleaned the video heads with a cleaning cassette, the video heads may have worn down due to long use. If this is the case, they must be replaced with new heads. Contact your Sony dealer or local authorized Sony service facility.
If fingerprints or dust make the LCD screen dirty, we recommend using a LCD Cleaning Kit (not supplied) to clean the LCD screen.
[a] Слегка загрязнены
[b] Очень загрязнены
Если воспроизводимое изображение все еще содержит помехи даже после того, как Вы почистили видеоголовки с помощью очистительной кассеты, то, возможно, видеоголовки уже износились вследствие длительной эксплуатации видеокамеры. В этом случае, их следует заменить на новые. Обратитесь в сервисный центр Sony или в местное уполномоченное предприятие по обслуживанию изделий Sony.
Если на экране ЖКД появятся отпечатки или пыль, рекомендуется воспользоваться очистительным набором для ЖКД (не прилагается) для чистки ЖКД.
(1) ① Remove the screw with a screwdriver (not supplied). ② Then, while holding the RELEASE knob up, ③ turn the eyecup in a counterclockwise direction and pull it out.
(2) Clean the surface with a commercially available blower for a still camera.
(3) Turn the eyecup in a clockwise direction, then replace the screw.
(1)① Удалите винт с помощью отвертки (не прилагается). ② Затем, удерживая кнопку RELEASE вверху, ③ поверните окуляр против часовой стрелки и вытащите его.
(2) Почистите поверхность с помощью воздуховуки для фотоаппаратов, которая приобретается отдельно.
(3) Поверните окуляр по часовой стрелке, а затем установите на место винт.
Do not remove any other screws. You may remove only the screw to remove the eyecup.
Не отвинчивайте другие винты. Вы можете отвинчивать только винт для снятия окуляра.
- CCD-TRV57E/TRV67E/TRV87E only
Do not insert anything into the small holes on the rear of the cassette. These holes are used to sense the type and thickness of the tape and if the recording tab is in or out.
- Только модель CCD-TRV57E/TRV67E/TRV87E
Не вставляйте ничего в маленькие отверстия на задней стороне кассеты. Эти отверстия используются для определения типа и толщины ленты, а также для определения наличия или отсутствия лепестка защиты записи на ленте.
- Prevent metallic objects from coming into contact with the metal parts of the connecting section. If this happens, a short may occur and the unit may be damaged.
• Always keep metal contacts clean.
- Do not disassemble the unit.
- Do not apply mechanical shock or drop the unit.
- While the unit is in use, particularly during charging, keep it away from AM receivers and video equipment. AM receivers and video equipment disturb AM reception and video operation.
- The unit becomes warm during use. This is not a malfunction.
- Do not place the unit in locations that are:
-Extremely hot or cold
- Dusty or dirty
- Very humid
- Vibrating
- Use only the specified charger or video equipment with the charging function.
- To prevent accident from a short circuit, do not allow metal objects to come into contact with the battery terminals.
- Keep the battery pack away from fire.
- Never expose the battery pack to temperatures above 60^ (140°F), such as in a car parked in the sun or under direct sunlight.
- Keep the battery pack dry.
- Do not expose the battery pack to any mechanical shock.
- Do not disassemble nor modify the battery pack.
- Attach the battery pack to the video equipment securely.
- Charging while some capacity remains does not affect the original battery capacity.
- CCD-TRV48E/TRV57E/TRV67E/TRV87E only
To avoid possible damage from battery leakage or corrosion, observe the following:
- Be sure to insert the batteries with the + - polarities matched to the + - marks.
- Dry batteries are not rechargeable.
- Do not use a combination of new and old batteries.
- Do not use different types of batteries.
- Current flows from batteries when you are not using them for a long time.
- Do not use leaking batteries.
- Wipe off the liquid in the battery compartment carefully before replacing the batteries.
- If you touch the liquid, wash it off with water.
- If the liquid get into your eyes, wash your eyes with a lot of water and then consult a doctor.
If any problem occurs, unplug your camcorder and contact your nearest Sony dealer.
- Будьте осторожны, чтобы никакие металлические предметы не соприкасались с металлическими частями соединительной секции. Если это случится, то может произойти короткое замыкание, и аппарат может быть поврежден.
- Всегда поддерживайте металлические контакты в чистоте.
- Не разбирайте аппарат.
- Не подвергайте аппарат механической вибрации и не роняйте его.
- При использовании аппарата, особенно во время зарядки, держите его подальше от приемников АМ-радиовещания и видеоаппаратуры. Приемники АМ-радиовещания и видеоаппаратура нарушают АМ-радиоприем и работу видеоаппаратуры.
- В процессе эксплуатации аппарат нагревается. Это является вполне нормальным.
- Не размещайте аппарат в местах:
– Чрезмерно жарких или холодных
– Пыльных или грязных
- Очень влажных
– Подверженных вибрации
- Используйте только указанное зарядное устройство или видеооборудование для функции зарядки.
- Для предотвращения несчастного случая вследствие короткого замыкания не позволяйте металлическим предметам соприкосаться с контактами батарейного блока.
• Храните батарейный блок подальше от огня.
- Никогда не подвергайте батарейный блок воздействию температуры свыше 60°C, как например, в автомобиле, припаркованном на солнце или под прямым солнечным светом.
- Сохраняйте батарейный блок сухим.
- Не подвергайте батарейный блок каким-либо механическим ударам.
- Не разбирайте и не модифицируйте батарейный блок.
- Надежно прикрепляйте батарейный блок к видеоаппаратуре.
- Зарядка при оставшейся мощности не влияет на исходную емкость батарейного блока.
– Только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E)
Во избежание возможного повреждения видео- камеры вследствие утечки внутреннего вещества батареек или коррозии соблюдайте следующее:
- При установке батареек соблюдайте правильную полярность + – в соответствии с метками + –.
- Сухие батарейки нельзя перезаряжать.
- Не используйте новые батарейки вместе со старыми.
- Не используйте батарейки разного типа.
- Если батарейки не используются длительное время, они постепенно разряжаются.
- Не используйте батарейки, которые потекли.
• Перед тем, как заменить батарейки, тщательно протрите остатки жидкости в отсеке для батареек.
- В случае попадания жидкости на кожу, промойте жидкость водой.
- В случае попадания жидкости в глаза, промойте свои глаза большим количеством воды, после чего обратитесь к врачу.
В случае возникновения каких-либо проблем, отключите Вашу видеокамеру от источника питания и обратитесь в ближайший сервисный центр Sony.
Video recording system
2 rotary heads
Helical scanning FM system
Audio recording system
Rotary heads, FM system
Video signal
PAL colour, CCIR standards
Usable cassette
8mm video format cassette
CCD-TRV37E/TRV48E/TRV57E:
Standard 8
CCD-TRV67E/TRV87E: Hi8 or
standard 8
Recording/playback time (using
90 min. cassette)
SP mode: 1 hour and 30 minutes
LP mode: 3 hours
Fastforward/rewind time (using
90 min. cassette)
Approx. 5 min.
Viewfinder
Electric viewfinder (monochrome)
Image device
CCD-TRV37E/TRV48E:
1/6 inch CCD (Charge Coupled Device)
CCD-TRV57E/TRV67E/TRV87E:
1/4 inch CCD (Charge Coupled Device)
CCD-TRV37E/TRV48E:
Approx. 320,000 pixels
(Effective: Approx. 290,000 pixels)
CCD-TRV57E/TRV67E:
Approx. 380,000 pixels
(Effective: Approx. 230,000 pixels)
CCD-TRV87E:
Approx. 570,000 pixels
(Effective: Approx. 360,000 pixels)
Lens
Combined power zoom lens
Filter diameter 37 mm (1 7/16 in.)
CCD-TRV37E:
20× (Optical), 40×*(Digital)
CCD-TRV48E/TRV57E/TRV67E/
TRV87E:
20× (Optical), 80×** (Digital)
* 240× in some areas
** 360× in some areas
Focal length
3.6 - 72 mm (5/32 - 2 7/8 in.)
When converted to a 35 mm still camera
CCD-TRV37E/TRV48E:
51.8 - 1036 mm (2 - 40 6/8 in.)
CCD-TRV57E/TRV67E/TRV87E:
41 - 820 mm (1 5/8 - 32 3/8 in.)
Colour temperature
Auto
Minimum illumination
CCD-TRV37E/TRV48E:
1 lux (F 1.4)
CCD-TRV57E/TRV67E:
0.3 lux (F 1.4)
CCD-TRV87E:
0.6 lux (F 1.4)
0 lux (in the NightShot mode)***
*** Objects unable to be seen due to the dark can be shot with infrared lighting.
S video output (CCD-TRV67E/
TRV87E only)
4-pin mini DIN
Luminance signal: 1 Vp-p, 75 ohms, unbalanced
Chrominance signal: 0.3 Vp-p,
75 ohms, unbalanced
Video output
Phono jack, 1 Vp-p, 75 ohms, unbalanced
Audio output
CCD-TRV37E/TRV48E/TRV57E/
TRV67E: Monaural, phone jack, 327 mV
CCD-TRV87E:
Phono jacks (2: stereo L and R)
327 mV, (at output impedance
47 kilohms) impedance less than
2.2 kilohms
RFU DC OUT
Special minijack, DC 5V
Headphone jack (CCD-TRV87E only)
Stereo minijack (ø 3.5 mm)
Earphone jack (CCD-TRV37E/
TRV48E/TRV57E/TRV67E only)
Monaural minijack (ø 3.5 mm)
LANC control jack
Stereo mini-minijack (ø 2.5 mm)
MIC jack
CCD-TRV37E/TRV48E/TRV57E/
TRV67E:
Monaural minijack (ø 3.5 mm)
CCD-TRV87E:
Stereo minijack (ø 3.5 mm)
2.5 inches measured diagonally
50.3 × 37.4 ~mm (2 × 1 1/2 in.)
Total dot number
61,600 (280 × 220)
Power requirements
7.2 V (battery pack)
8.4 V (AC power adaptor)
Average power consumption
(when using the battery pack)
During camera recording using
LCD
CCD-TRV37E/TRV48E/TRV57E/
TRV67E: 2.7 W
CCD-TRV87E: 2.8 W
Viewfinder
CCD-TRV37E/TRV48E/TRV57E/
TRV67E: 2.3 W
CCD-TRV87E: 2.4 W
Operating temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
-20^ to +60^ (-4^ to +140^)
Dimensions (approx.)
102 × 106 × 212 mm
(4 1/8 × 4 1/4 × 8 3/8 in.) (w/h/d)
Mass (approx.)
CCD-TRV37E/TRV48E:
840 g (1 lb 13 oz)
CCD-TRV57E/TRV67E/TRV87E:
860 g (1 lb 14 oz)
excluding the battery pack, lithium
battery, cassette and shoulder strap
CCD-TRV37E/TRV48E:
980 g (2 lb 2 oz)
CCD-TRV57E/TRV67E/TRV87E:
1.0 kg (2 lb 3 oz)
including the battery pack
NP-F330, lithium battery CR2025,
cassette and shoulder strap
Supplied accessories
See page 5.
Power requirements
100 - 240 V AC, 50/60 Hz
Power consumption
23 W
Output voltage
DC OUT: 8.4 V, 1.5 A in operating mode
Operating temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
-20^ to +60^ (-4^ to +140^)
Dimensions (approx.)
125 × 39 × 62 mm
(5 × 1 9/16 × 2 1/2 in.) (w/h/d)
excluding projecting parts
Mass (approx.)
280 g (9.8 oz)
excluding mains lead
Output voltage
DC 7.2 V
Capacity
5.0 Wh
Dimensions (approx.)
38 × 21 × 71 ~mm
(1 9/16 × 13/16 × 2 7/8 in.)
(w/h/d)
Mass (approx.)
95 g (3.4 oz)
Type
Lithium ion
Design and specifications are subject to change without notice.
2 вращающиеся головки
Система наклонной
механической развертки ЧМ
Вращающиеся головки, система ЧМ
Цветовой сигнал PAL, стандарт МККР
Кассеты 8-мм видеоформата
CCD-TRV37E/TRV48E/TRV57E:
Стандарт 8
CCD-TRV67E/TRV87E: Hi8 или стандарт 8
Режим SP: 1 час 30 минут
Режим LP: 3 часа
(с использованием 90 минутной кассеты)
Приблиз. 5 мин.
Электрический видоискатель (монохромный)
CCD-TRV37E/TRV48E:
1/6-дюймовый ПЗС (прибор с зарядовой связью)
CCD-TRV57E/TRV67E/TRV87E:
1/4-дюймовый ПЗС (прибор с зарядовой связью)
CCD-TRV37E/TRV48E:
Приблиз. 320 000 элементов изображения
(Эфективные: приблиз 290 000
элементов изображения)
CCD-TRV57E/TRV67E:
Приблиз. 380 000 элементов изображения
(Эфективные: приблиз 230 000 элементов изображения)
CCD-TRV87E:
Приблиз. 570 000 элементов изображения
(Эфективные: приблиз 360 000 элементов изображения)
Комбинированный объектив с приводным трансфокатором
Диаметр фильтра 37 мм
CCD-TRV37E:
20× (оптический), 40×*
(цифровой)
CCD-TRV48E/TRV57E/TRV67E/TRV87E:
20× (оптический), 80×**
(цифровой)
* 240× в некоторых областях ** 360× в некоторых областях
3,6 - 72 MM
При преобразовании в 35-мм фотокамеру
CCD-TRV37E/TRV48E:
51,8 - 1036 MM
CCD-TRV57E/TRV67E/TRV87E: 41 - 820 MM
Авторегулирование
CCD-TRV37E/TRV48E:
1 лк (F 1,4)
CCD-TRV57E/TRV67E:
0,3 лк (F 1,4)
CCD-TRV87E:
0,6 лк (F 1,4)
0 лк (в режиме ночной съемки)***
*** Объекты невидимые в темноте могут быть сняты с помощью инфракрасного освещения.
4-штырьковое мини-гнездо DIN Сигнал яркости: размах 1 В, 75 Ом, несиммеричный
Сигнал цветности: размах 0,3 В, 75 Ом, несимметричный
Фоногнездо, размах сигнала1 В, 75 Ом, несиммеричный
CCD-TRV37E/TRV48E/TRV57E/TRV67E:
Монофоническое фоногнездо, 327 мВ
CCD-TRV87E:
Фоногнезда (2:
стереофонические L и R)
327 мВ (при выходном полном сопротивлении 47 кОм), полное сопротивление менее 2,2 кОм
Специальное мини-гнездо, 5 В постоянного тока
Стереофоническое минигнездо (ø 3,5 мм)
Монофоническое минигнездо (3,5 мм)
Стереофоническое минигнездо (ø 2,5 мм)
CCD-TRV37E/TRV48E/TRV57E/TRV67E:
Монофоническое минигнездо (3,5 мм)
CCD-TRV87E:
Стреофоническое минигнездо (3,5 мм)
2,5 дюйма по диагонали
50,3 × 37,4 mm
61600 (280 × 220)
7,2 В (батарейный блок)
8,4 В (сетевой адаптер переменного тока)
Во время записи видеокамерой с помощью ЖКД
CCD-TRV37E/TRV48E/TRV57E/
TRV67E: 2,7 Bτ
CCR-TRV87E: 2,8 Bτ
Видоискатель
CCD-TRV37E/TRV48E/TRV57E/
TRV67E: 2,3 Bτ
CCD-TRV87E: 2,4 Bτ
От 0°C до 40°C
От -20°C до +60°C
102 × 106 × 212 мм (ш/в/г)
CCD-TRV37E/TRV48E: 840 r
CCD-TRV57E/TRV67E/TRV87E: 860 r
не включая батарейного блока, литиевой батарейки, кассеты и плечевого ремня
CCD-TRV37E/TRV48E: 980 r
CCD-TRV57E/TRV67E/TRV87E:
включая батарейный блок
NP-F330, литиевую батарейку
CR2025, кассету и плечевой ремень
См. стр. 5.
100 – 240 В переменного тока, 50/60 Гц
23 Bτ
DC OUT: 8,4 В; 1,5 А в рабочем режиме
От 0°C до 40°C
От -20°C до +60°C
125 × 39 × 62 мм (ш/в/г)
не включая выступающие части
280 г
не включая сетевой шнур
Пост. ток 7,2 В
5,0 Bτ
38 × 21 × 71 MM (ш/в/г)
95 r
Литиево-ионный
Конструкция и технические характеристики могут быть изменены без уведомления.

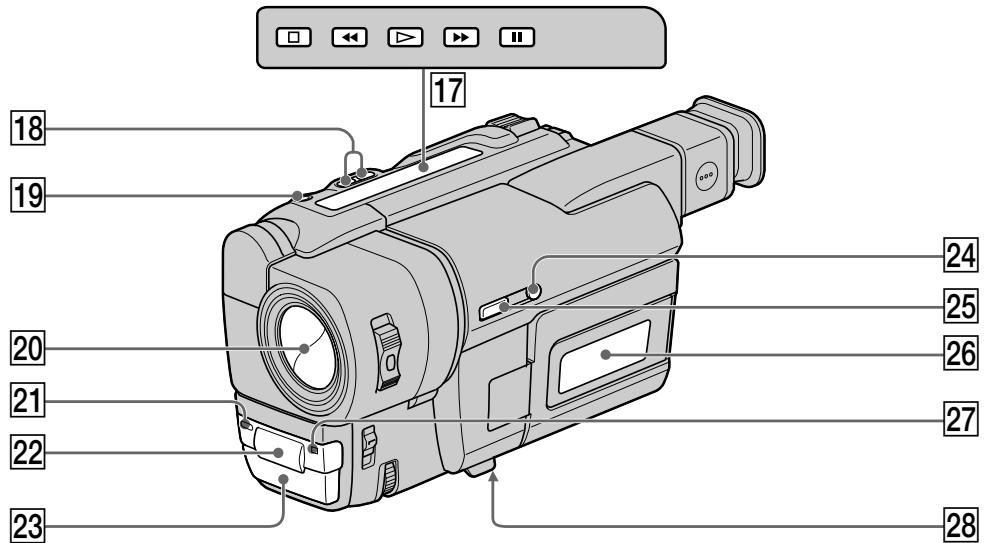

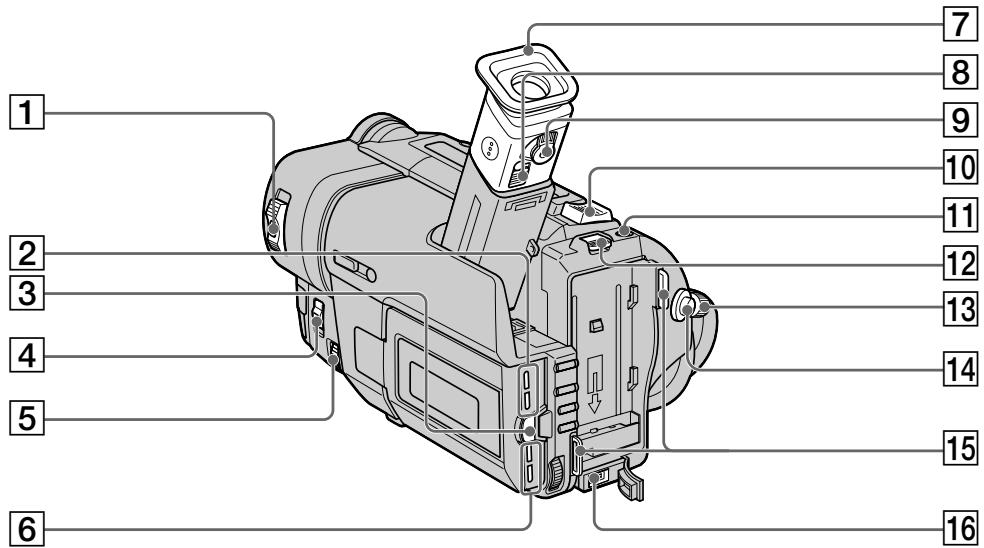

Camcorder
1 POWER switch (p. 22)
② LCD BRIGHT buttons (p. 24)
3 OPEN button (p. 22)
4 FOCUS switch (p. 58)
5 NEAR/FAR dial (p. 58)
6 VOLUME buttons (p. 34)
7 Eyecup (p. 102)
8 Eyecup RELEASE knob (p. 102)
9 Viewfinder lens adjustment lever (p. 27)
10 Power zoom lever (p. 25)
11 PHOTO button (CCD-TRV87E only) (p. 41)
12 BATT RELEASE lever (p. 13)
13 STANDBY switch (p. 22)
14 START/STOP button (p. 22)
15 Hooks for shoulder strap
16 DC IN jack (p. 14, 19)
This mark indicates that this product is a genuine accessory for Sony video products.
When purchasing Sony video products, Sony recommends that you purchase accessories with this “GENUINE VIDEO ACCESSORIES” mark.
1 Переключатель POWER (стр. 22)
2 Кнопки LCD BRIGHT (стр. 24)
3 Кнопка OPEN (стр. 22)
4 Переключатель FOCUS (стр. 58)
5 Диск NEAR/FAR (стр. 58)
6 Кнопки VOLUME (стр. 34)
7 Окуляр (стр. 102)
8 Кнопка окуляра RELEASE (стр. 102)
9 Рычаг регулировки объектива видоискателя (стр. 27)
10 Рычаг приводного вариообъектива (стр. 25)
11 Кнопка PHOTO (только модель CCD-TRV87E) (стр. 41)
12 Рычаг BATT RELEASE (стр. 13)
13 Переключатель STANDBY (стр. 22)
14 Кнопка START/STOP (стр. 22)
15 Крючок для плечевого ремня
16 Гнездо DC IN (стр. 14, 19)
Данный знак означает, что это изделие является подлинной принадлежностью для видеоаппаратуры Sony. При покупке видеоаппаратуры Sony рекомендуется приобретать для нее принадлежности Sony с таким знаком “GENUINE VIDEO ACCESSORIES”.
17 Video control buttons (p. 34, 36)
■ STOP (stop)
◀◀ REW (rewind)
▶ PLAY ( playback)
▶▶ FF (fastforward)
■ PAUSE (pause)
18 EDITSEARCH button (p. 32)
19 S.LASER LINK button (CCD-TRV87E only) (p. 40)
20 Lens cover (p. 22)
21 Camera recording lamp (p. 22)
22 Infrared rays emitter (p. 29, 40)
23 Microphone
24 SUPER NIGHTSHOT button (CCD-TRV87E only) (p. 29)
25 NIGHTSHOT switch (p. 29)
26 Display window (p. 117)
27 Remote sensor (CCD-TRV48E/TRV57E/TRV67E/TRV87E only) (p. 115)
28 Tripod receptacle (base)
Make sure that the length of the tripod screw is less than 6.5 mm (9/32 inch). Otherwise, you cannot attach the tripod securely and the screw may damage your camcorder.
What is SUPER LASER LINK? (CCD-TRV87E only) The SUPER LASER LINK system sends and receives pictures and sound between video equipment having the Z mark by using infrared rays.
17 Кнопки видеоконтроля (стр. 34, 36)
■ STOP (остановка)
◀◀ REW (ускоренная перемотка назад)
▶ PLAY (воспроизведение
▶▶ FF (ускоренная перемотка вперед)
II PAUSE (пауза)
18 Кнопка EDITSEARCH (стр. 32)
19 Кнопка S.LASER LINK (только модель CCD-TRV87E) (стр. 40)
20 Крышка объектива (стр. 22)
21 Лампочка записи видеокамеры (стр. 22)
22 Излучатель инфракрасных лучей (стр. 29, 40)
23 Микрофон
24 Кнопка SUPER NIGHTSHOT (только модель CCD-TRV87E) (стр. 29)
25 Переключатель NIGHTSHOT (стр. 29)
26 Окошко дисплея (стр. 117)
27 Датчик дистанционного управления (только модель CCD-TRV48E/TRV57E/TRV67E/TRV87E) (стр. 115)
28 Гнездо для треноги (основание) Убедитесь, что длина винта треноги менее 6,5 мм. В противном случае Вы не сможете надежно прикрепить треногу, а винт может повредить Вашу видеокамеру.
Система SUPER LASER LINK посылает и принимает сигналы изображения и звука между между видеоаппаратурой, имеющей знак Z с помощью инфракрасных лучей.

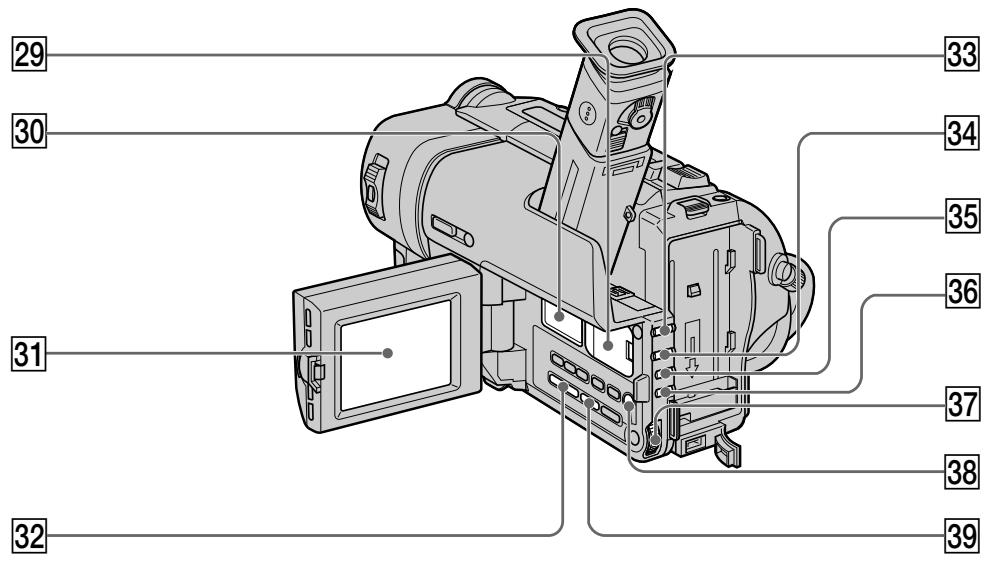

29 Lithium battery compartment (p. 88)
30 Speaker
31 LCD screen (p. 24)
32 DIGITAL EFFECT button (CCD-TRV87E only) (p. 52)
33 FADER button (p. 47)
34 BACK LIGHT button (p. 28)
35 PROGRAM AE button (p. 55)
36 EXPOSURE button (p. 57)
37 SEL/PUSH EXEC dial (p. 41, 71)
38 MENU button (p. 71)
39 PICTURE EFFECT button (p. 50)
Attach the shoulder strap supplied with your camcorder to the hooks for the shoulder strap.
29 Отсек для литиевой батарейки (стр. 88)
30 Динамик
31 Экран ЖКД (стр. 24)
32 Кнопка DIGITAL EFFECT (только модель CCD-TRV87E) (стр. 52)
33 Кнопка FADER (стр. 47)
34 Кнопка BACK LIGHT (стр. 28)
35 Кнопка PROGRAM AE (стр. 55)
36 Кнопка EXPOSURE (стр. 57)
37 Диск SEL/PUSH EXEC (стр. 41, 71)
38 Кнопка MENU (стр. 71)
39 Кнопка PICTURE EFFECT (стр. 50)
Прикрепите плечевой ремень, прилагаемый к Вашей видеокамере, к крючкам для плечевого ремня.
40 COUNTER RESET button (p. 23)
41 TIME button (p. 31)
42 DATE button (p. 31)
43 DISPLAY button (p. 35)
44 END SEARCH button (p. 32)
45 TITLE button (p. 60)
40 Кнопка COUNTER RESET (стр. 23)
41 Кнопка TIME (стр. 31)
42 Кнопка DATE (стр. 31)
43 Кнопка DISPLAY (стр. 35)
44 Кнопка END SEARCH (стр. 32)
45 Кнопка TITLE (стр. 60)
8
Hi 8
InfoLITHIUM
These are trademarks./Торговые знаки.

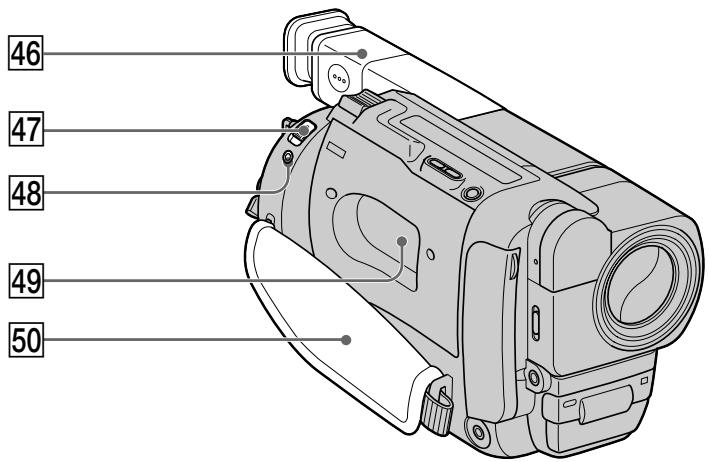

46 Viewfinder (p. 27)
47 EJECT switch (p. 21)
48 LANC control jack
LANC stands for Local Application Control Bus System. The ⬆ control jack is used for controlling the tape transport of video equipment and other peripherals connected to the video equipment. This jack has the same function as the jack indicated as CONTROL L or REMOTE.
49 Cassette compartment (p. 21)
50 Grip strap
Fastening the grip strap
46 Видоискатель (стр. 27)
47 Выключатель ЕJECT (стр. 21)
48 Гнездо управления LANC
LANC означает систему канала местного управления. Гнездо управления ⬆ используется для контроля за перемещением ленты видеоаппаратуры и периферийных устройств, подключенных к ней. Данное гнездо имеет такую же функцию, как и разъемы, обозначенные как CONTROL L или REMOTE.
49 Кассетный отсек (стр. 21)
50 Ремень для захвата
Прикрепление ремня для захвата
Fasten the grip strap firmly.
Прикрепите ремень для захвата надежно.

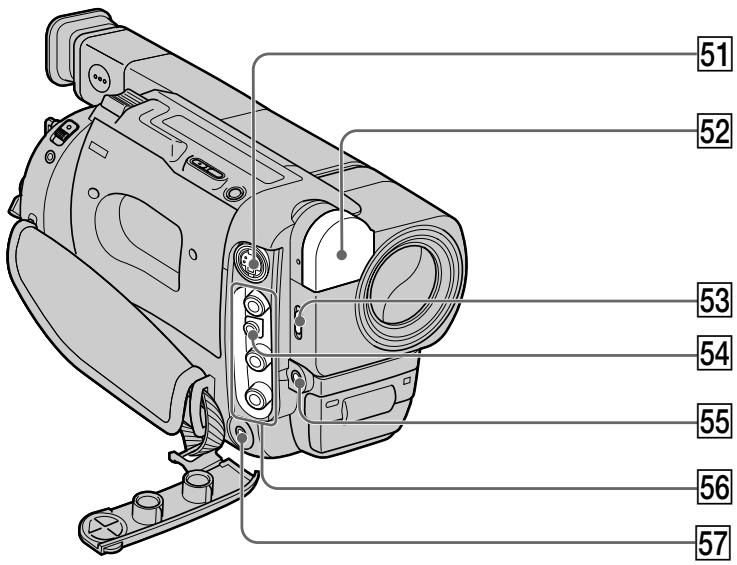

51 S VIDEO jack (CCD-TRV67E/TRV87E only) (p. 38)
52 Built-in light (CCD-TRV57E/TRV67E/TRV87E only) (p. 64)
53 LIGHT switch (CCD-TRV57E/TRV67E/TRV87E only) (p. 64)
54 RFU DC OUT (RFU adaptor DC output) jack (p. 39)
55 MIC jack (PLUG IN POWER)
Connect an external microphone (not supplied). This jack also accepts a “plug-in-power” microphone.
If you connect a 2-pin microphone, supply power from DC OUT jack.
In this case, WIND in the menu settings does not function. (CCD-TRV87E only)
56 AUDIO/VIDEO jacks (p. 38)
57 Ⓤ (headphones) jack (CCD-TRV87E only)/⑨ (earphone) jack (CCD-TRV37E/TRV48E/TRV57E/TRV67E only)
When you use headphones (CCD-TRV87E only)/earphone (CCD-TRV37E/TRV48E/TRV57E/TRV67E only), the speaker on your camcorder is silent.
51 Гнездо S VIDEO (только модель CCD-TRV67E/TRV87E) (стр. 38)
52 Встроенная подсветка (только модель CCD-TRV57E/TRV67E/TRV87E) (стр. 64)
53 Выключатель LIGHT (только модель CCD-TRV57E/TRV67E/TRV87E) (стр. 64)
54 Гнездо RFU DC OUT (выход пост. тока ВЧ-адаптера) (стр. 39)
55 Гнездо MIC (PLUG IN POWER)
Для подсоединения внешнего микрофона (не прилагается). Это гнездо также позволяет подключить микрофон "с выключателем питания". При подсоединении 2-штырькового микрофона, подвод питания следует выполнять через гнездо DC OUT. В этом случае функция WIND в установках меню не работает. (Только модель CCD-TRV87E)
56 Гнезда VIDEO/AUDIO (стр. 38)
57 ☐ гнездо (головных телефонов) (только модель CCD-TRV87E)/⑨ гнездо (наушников) (только модель CCD-TRV37E/TRV48E/TRV57E/TRV67E)
При использовании головных телефонов (только модель CCD-TRV37E)/наушников (только модель CCD-TRV37E/RV48E/TRV57E/TRV67E) акустическая система Вашей видеокамеры будет молчать.
The buttons that have the same name on the Remote Commander as on your camcorder function identically to the buttons on your camcorder.
Кнопки пульта дистанционного управления, которые имеют одинаковые наименования с кнопками на видеокамере, функционируют идентично.
1 Transmitter
Point toward the remote sensor to control your camcorder after turning on your camcorder.
② Video control buttons (p. 36)
③ DISPLAY button (p. 35)
4 START/STOP button (p. 22)
5 Power zoom button (p. 25)
Insert 2 R6 (size AA) batteries by matching the + and - polarities on the batteries to the +- marks inside the battery compartment.
1 Передатчик
Нацельте в направлении дистанционного датчика Вашей видеокамеры после включения видеокамеры.
2 Кнопки видеоконтроля (стр. 36)
3 Кнопка DISPLAY (стр. 35)
4 Кнопка START/STOP (стр. 22)
5 Кнопка приводного вариообъектива (стр. 25)
Вставьте 2 батарейки R6 (размера AA), соблюдая надлежащую полярность + и – на батарейках в соответствии со знаками + – внутри отсека для батареек.

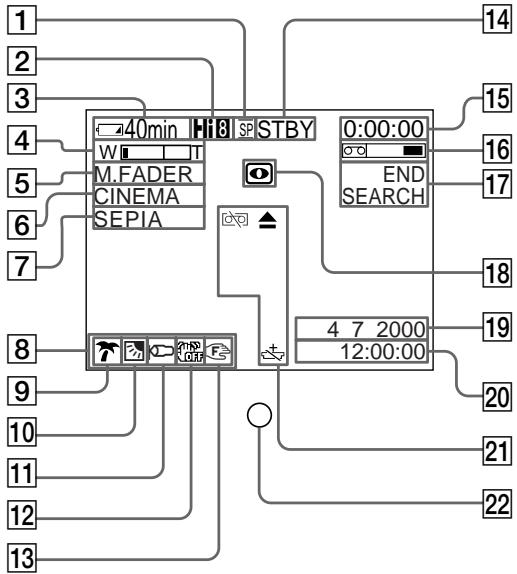

LCD screen and Viewfinder/Экран
ЖКД и видоискатель
1 Recording mode indicator (p. 74)/Mirror mode indicator (p. 24)
② Hi8 format indicator (CCD-TRV67E/TRV87E only) (p. 28, 84)
3 Remaining battery time indicator (p. 28)
4 Exposure indicator (p. 57)/Zoom indicator (p. 25)
5 Fader indicator (p. 47)/Digital effect indicator (CCD-TRV87E only) (p. 52)
6 Wide mode indicator (p. 44)
7 Picture effect indicator (p. 50)
⑧ LCD bright indicator (p. 24)/Volume indicator (p. 34)
9 PROGRAM AE indicator (p. 54)
10 Backlight indicator (p. 28)
11 Wind indicator (CCD-TRV87E only) (p. 72)
12 SteadyShot off indicator (CCD-TRV57E/TRV67E/TRV87E only) (p. 72)
13 Manual focusing indicator (p. 58)
Display window/Okoшко дисплея
1 Индикатор режима записи (стр. 74)/
индикатор зеркального режима (стр. 24)
② Индикатор формата Hi8 (только модель CCD-TRV67E/TRV87E) (стр. 28, 84)
③ Индикатор оставшегося заряда батарейного блока (стр. 28)
4 Индикатор экспозиции (стр. 57)/
индикатор вариообъектива (стр. 25)
⑤ Индикатор фейдера (стр. 47)/индикатор цифрового эффекта (только модель CCD-TRV87E) (стр. 52)
6 Индикатор широкоформатного режима (стр. 44)
7 Индикатор эффекта изображения (стр. 50)
⑧ Индикатор яркости ЖКД (стр. 24)/
индикатор громкости (стр. 34)
9 Индикатор PROGRAM AE (стр. 54)
10 Индикатор задней подсветки (стр. 28)
11 Индикатор ветрового фильтра (только модель CCD-TRV87E) (стр. 77)
12 Индикатор выключенной устойчивой съемки (только модель CCD-TRV57E/TRV67E/TRV87E) (стр. 77)
13 Индикатор ручной фокусировки (стр. 58)
14 STBY/REC indicator (p. 22)/Video control mode indicator (p. 36)
15 Tape counter indicator (p. 28)/Self-diagnosis display indicator (p. 92)/Photo mode indicator (CCD-TRV87E only) (p. 41)
16 Remaining tape indicator (p. 28)
17 END SEARCH indicator (p. 32)
18 NIGHTSHOT indicator (p. 29)
19 AUTO DATE indicator (p. 83)/Date indicator (p. 31, 82)
20 Time indicator (p. 31, 82)
21 Warning indicators (p. 93)
22 Recording lamp (p. 22)
23 Date or time indicator (p. 31, 83)/Tape counter indicator (p. 28)/Self-diagnosis display indicator (p. 92)/Remaining battery time indicator (p. 14)
24 FULL charge indicator (p.14)
14 Индикатор STBY/REC (стр. 22)/
Индикатор режима видеоконтроля
(стр. 36)
15 Индикатор счетчика ленты (стр. 28)/
индикатор функции самодиагностики
(стр. 97)/индикатор фоторежима (только
модель CCD-TRV87E) (стр. 41)
16 Индикатор оставшейся ленты (стр. 28)
17 Индикатор END SEARCH (стр. 32)
18 Индикатор NIGHTSHOT (стр. 29)
19 Индикатор AUTO DATE (стр. 83)/
индикатор даты (стр. 31, 82)
20 Индикатор времени (стр. 31, 82)
21 Предупреждающие индикаторы (стр. 98)
22 Лампочка записи (стр. 22)
23 Индикатор даты или времени (стр. 31, 83)/индикатор счетчика ленты (стр. 28)/индикатор функции самодиагностики (стр. 97)/индикатор времени оставшегося заряда батарейного блока (стр. 14)
24 Индикатор зарядки FULL (стр. 14)
- Smooth transition between scenes
FADER (p. 46)
• Taking a still picture
PHOTO (CCD-TRV87E only) (p. 41)
• Digital processing of images
PICTURE EFFECT (p. 49)/
DIGITAL EFFECT (CCD-TRV87E only) (p. 51)
- Creating a soft background for subjects
Soft portrait mode (p. 54)
- Superimposing a title
TITLE (p. 60)
- Preventing deterioration of picture quality in digital zoom
D ZOOM [MENU] (p. 70)
- Focusing manually
Manual focus (p. 58)
- Reducing wind noise
WIND [MENU] (CCD-TRV87E only) (p. 70)
- Shooting distant subjects
Landscape mode (p. 54)
• Recording fast-moving subjects
Sports lesson mode (p. 54)
- Watching the picture on a wide-screen TV
Wide mode (p. 44)
- Playing back the picture on a TV without connecting a cord
SUPER LASER LINK (CCD-TRV87E only) (p. 40)
• Recording with the date/time
Date and time (p. 31)
• Enhancing old tapes
ORC [MENU] (p. 70)
- Playing back on monaural sound or sub sound
HiFi SOUND [MENU] (CCD-TRV87E only) (p. 70)
- Correcting jitter
TBC [MENU] (p. 70)
- Correcting colour noise
DNR [MENU] (p. 70)
• В темном месте
- При недостаточном освещении
- В темных окружающих условиях, например, заход солнца, фейерверки или общие ночные виды
- Съемка объектов с задней подсветкой
- При прожекторном освещении, например, в театре или на официальной церемонии
- При сильном свете или отраженном свете, например, на пляже в разгар лета или на пляжном склоне
NIGHTSHOT (стр. 29)
Режим низкой освещенности (только модель CCD-TRV87E) (стр. 54)
Режим захода солнца и луны (стр. 54)
BACK LIGHT (стр. 28)
Режим прожекторного освещения (стр. 54)
Пляжный и лыжный режим (стр. 54)
FADER (стр. 46)
PHOTO (только модель CCD-TRV87E) (стр. 41)
PICTURE EFFECT (стр. 49)/
DIGITAL EFFECT (только модель CCD-TRV87E) (стр. 51)
Мягкий портретный режим (стр. 54)
TITLE (стр. 60)
D ZOOM [MENU] (стр. 70)
Ручная фокусировка (стр. 58)
WIND [MENU] (только модель CCD-TRV87E) (стр. 70)
Ландшафтный режим (стр. 54)
Режим спортивных состязаний (стр. 54)
Широкоэкранный режим (стр. 44)
SUPER LASER LINK (только модель CCD-TRV87E) (стр. 40)
Дата и время (стр. 31)
ORC [MENU] (стр. 70)
HiFi SOUND [MENU] (только модель CCD-TRV87E) (стр. 70)
TBC [MENU] (стр. 70)
DNR [MENU] (стр. 70)
AC power adaptor .... 14
Adjusting viewfinder 27
AFM HiFi Sound 85
A/V connecting cable ...... 38, 68
BACK LIGHT 28
Battery pack 13
Beep 76
BOÛNCE 46
Charging battery 14
Clock set 82
Connection
(viewing on TV) .... 38
(dubbing a tape) .... 68
DEMO 75
Digital effect 51
DISPLAY 35
DNR 73
Dual sound track tape 86
Dubbing a tape 68
Earphone jack 114
EDIT 73
EDITSEARCH 33
END SEARCH 32, 36
Exposure 57
External microphone (not supplied) 114
FADER 46
Fade in/out 46
FLASH MOTION 51
FOCUS 58
Full charge 14
Grip strap 115
Heads 101
Headphone jack 114
Hi8 system 84
HiFi SOUND 73
"InfoLITHIUM" battery ...... 18
Infrared rays emitter 29, 40
LANC 113
LCD screen 24
LP mode 74
LUMINANCEKEY 51
Main sound 73
Manual focus 58
Menu settings 70
Mirror mode 24
Moisture condensation ..... 100
Monaural 86
MONOTONE 46
Mosaic fader 46
NIGHTSHOT 29
Normal charge ...... 14
OLD MOVIE 51
Operation indicators ...... 117
ORC 74
OVERLAP 46
PAL system 99
Picture effect 49
Picture search 36
Playback pause 36
Power sources
(mains) 19
(car battery) 19
(battery pack) 13
Power zoom 25
PROGRAM AE...... 54
Rec Review 33
Recording and playback systems 84
Recording mode 74
Recording time 16
Remaining tape indicator ..... 28
Remaining battery time indicator 28
Remote control jack (LANC) .. 113
Remote commander ...... 115
Remote sensor 110
RFU adaptor 39
S video jack 38, 68
Self-diagnosis display 92
SEL/PUSH EXEC dial ..... 111
Shoulder strap 111
Skip scan 36
Slow playback 36
SLOW SHUTTER 51
Standard 8 mm system ...... 84
STEADYSHOT 72
Stereo tape 86
STILL 51
STRIPE...... 46
Sub sound 73
SUPER LASER LINK 40
Super NightShot mode ...... 29
Superimposing the date and time .... 31
Tape counter 28
Tape Photo recording...... 41
TBC 73
Telephoto 25
Title 60
TRAIL 51
Transition 32
TV colour systems 99
Warning indicators 93
Wide-angle 25
Wide mode 44
WIPE 46
WORLD TIME...... 76
Write-protect tab 21
Zoom 25
Батарейный блок 13
Батарейный блок "InfoLITHIUM" 18
Вариообъектив 25
Введение/выведение изображения 46
Внешний микрофон (не прилагается) ...... 114
Время записи 16
Вспомогательный звук ..... 78
ВЧ-адаптер 39
Головки 101
Гнездо головных телефонов .... 114
Гнездо дистанционного управления (LANC) ...... 113
Гнездо S видео ...... 38, 68
Гнездо наушников ...... 114
Датчик дистанционного управления .... 110
Диск SEL/PUSH EXEC ..... 111
Замедленное воспроизведение...... 36
Зарядка батарейного блока 14
Звук AFM HiFi 85
Зеркальный режим 24
Зуммерный сигнал 76
Излучатель инфракрасных лучей ...... 29, 40
Индикатор времени оставшегося заряда батарейного блока ...... 28
Индикатор оставшейся ленты 28
Индикация самодиагностики .... 97
Источники питания (автомобильный аккумулятор) ...... 19 (батарейный блок) ...... 13 (электрическая сеть) ...... 19
Конденсация влаги ..... 100
Лента с двойной звуковой дорожкой 86
Лепесток защиты записи ..... 21
Мозаичный фейдер 46
Монофонический звук ..... 86
Наложение даты и времени. 31
Нормальная зарядка ..... 14
Основной звук 73
Пауза воспроизведения ..... 36
Перезапись ленты 68
Переход 32
Плечевой ремень 111
Подсоединение (перезапись ленты) ...... 68 (просмотр на экране телевизора) ...... 38
Поиск изображения ...... 36
Поиск методом прогона ..... 36
Полная зарядка 14
Предупреждающие индикаторы ...... 98
Приводной вариообъектив .. 25
Просмотр записи 33
Пульт дистанционного управления .... 115
Рабочие индикаторы ...... 117
Регулировка видоискателя ... 27
Ремень для захвата ..... 115
Режим записи 74
Режим LP 79
Режим ночной суперсъемки ...... 29
Ручная фокусировка ..... 58
Сетевой адаптер переменного тока.... 14
Система записи и воспроизведения ...... 84
Системы цветного телевидения ...... 99
Система Hi8 84
Система PAL 99
Соединительный кабель аудио/видео ...... 38, 68
Стандартная 8-мм система .. 84
Стереофоническая лента .... 86
Счетчик ленты 28
Телефото 25
Титр 60
Установка часов 82
Установки меню 70
Фотосъемка на ленту ..... 41
Цифровой эффект 51
Широкоугольная съемка ..... 25
Широкоэкранный режим ..... 44
Экран ЖКД 24
Экспозиция 57
Эффект изображения ..... 49
BACK LIGHT 28
BOUNCE 46
DEMO 75
DISPLAY 35
DNR 78
EDIT 78
EDITSEARCH 33
END SEARCH 32, 36
FADER 46
FLASH MOTION 51
FOCUS 58
HiFi SOUND 73
LANC 113
LUMINANCEKEY 51
MONOTONE 46
NIGHTSHOT 29
OLD MOVIE 51
ORC 79
OVERLAP 46
PROGRAM AE 54
SLOW SHUTTER 51
STEADYSHOT 72
STILL 51
STRIPE 46
SUPER LASER LINK .... 40
TBC 78
TRAIL 51
WIPE 46
WORLD TIME 76
Изготовитель: Сони Корпорейшн
Адрес: 6-7-35 Киташинагава,
Шинагава-ку, Токио 141-0001, Япония
Страна-производитель: Япония
