Type de produit	Boîtier de scène numérique 16 entrées / 8 sorties
Marque	Behringer
Modèle	SD16
Nombre d’entrées	16 (XLR/Jack 6,35 mm combo, préamplis MIDAS)
Nombre de sorties	8 XLR symétriques
Connectivité réseau	2 ports AES50 (SuperMAC) avec connecteurs Neutrik etherCON
Ports supplémentaires	2 ports ULTRANET pour 4 moniteurs personnels P16-M, 1 port USB pour mise à jour firmware
Alimentation	Secteur 100-240 V AC, 50/60 Hz
Consommation électrique	50 W maximum
Dimensions (L × P × H)	328 × 166 × 112 mm
Poids	3,1 kg
Fonctions principales	Préamplis micro/ligne MIDAS, routage flexible via AES50, sélecteur de groupe de sorties (1-8, 9-16, 17-24), alimentation fantôme +48 V, contrôle MIDI possible en mode autonome
Entretien et nettoyage	Nettoyer avec un chiffon sec. Débrancher avant nettoyage.
Sécurité	Mise à la terre obligatoire. Ne pas exposer à la pluie ou à l’humidité. Débrancher en cas d’orage ou inutilisation prolongée.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Contacter le support Behringer pour les pièces.
Informations générales	Boîtier de scène compatible avec les consoles X32/M32. Peut être utilisé en cascade avec d’autres SD8/SD16.

FOIRE AUX QUESTIONS - SD16 BEHRINGER

Comment connecter le SD16 à une console X32 ?

Utilisez un câble Ethernet blindé Cat5e avec connecteurs etherCON. Branchez le port AES50 A du SD16 sur le port AES50 A de la console. L'horloge maître doit être connectée au port A.

Puis-je utiliser le SD16 sans console numérique ?

Oui, en mode autonome avec un boîtier S16 ou DL16 en maître. Le contrôle MIDI permet de régler les préamplis à distance.

Comment brancher des moniteurs personnels P16-M ?

Connectez les P16-M aux ports ULTRANET du SD16. Les ports fournissent l'alimentation fantôme, aucune source externe n'est nécessaire.

Que signifie la LED rouge sur le port AES50 ?

La LED rouge indique que le port est connecté mais non synchronisé. Vérifiez le câblage et que l'horloge maître est bien configurée.

Comment mettre à jour le firmware du SD16 ?

Connectez le SD16 à un PC via le port USB. Téléchargez le dernier firmware sur le site Behringer et suivez les instructions.

Quel type de câble utiliser pour le réseau AES50 ?

Un câble Ethernet blindé Cat5e avec des connecteurs Neutrik etherCON. La longueur maximale est de 100 mètres.

Comment configurer les sorties XLR pour un groupe de canaux spécifique ?

Utilisez le sélecteur OUT sur le panneau avant pour choisir les canaux 1-8, 9-16 ou 17-24 provenant de l'AES50-A.

Le SD16 peut-il être utilisé en cascade avec un autre SD8 ?

Oui, connectez le port AES50 B du premier boîtier au port AES50 A du suivant. Les canaux sont décalés automatiquement.

Comment réinitialiser le SD16 aux paramètres d'usine ?

Il n'y a pas de réinitialisation matérielle. Utilisez le logiciel de gestion pour restaurer la configuration par défaut.

Que faire si le SD16 ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Si le fusible est grillé, remplacez-le par un modèle identique (T2A/250V). Contactez le support si le problème persiste.

MODE D'EMPLOI SD16 BEHRINGER

Consignes de sécurité

Les points repertoires par ce symbole portent une tension électriche

suffi sante pour constituer un risque d'électrocution. Utilisez uniquement des cables d'encétees professionnelles de haute qualité avec fi ches. Jack mono 6,35 mm ou fi ches à verrouillages déjà installées. Toutte autre installation ou modification doit être effectue uniquement par un personnel qualité é

Ce symbole averti de la presence d'une tension dangereuse et non isolée a

l'intérieur d'appleire - elle peut provoquer des chôcks électriques.

Attention

Ce symbolignale les consignes d'utilisation et d'entre! Tien importantes dans la documentation foumie. Lizez les consignes de sécurité du manuel d'utilisation del'appellé.

Attention

Pour évier tout risque de chic électriche, ne pas ouvoir le capot de l'appareil ni démonter le panneau arriere.

L'intérieur de l'apparemé ne possée aucellement réparable par

l'utiliste. Laisse toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de choc

electrique, n'exposez pas cet apparéel à la pluie, à la moissure, aux gouttes ou aux éclaboussures. Ne posez pas de réciplant contentant un liquide sur l' apparéel (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien

dont destinées à un personnel qualifié. Pour éveitir tout risque de choc électricne, n'effe obtue aucune réparation sur l'apparoïel qui me soit décrite par le manuel d'utilisation. Les eventuelles réparations doivent être effecuées uniquement par un technicien spécialiste.

1. Lisez ces consignes.

2. Conserve ces consignes.

3. Respectez tous les averissements.

4. Respectez toutes les

consignes d'utilisation.

1. N'tutilisez jamais l'appareil a

proximé d'un liquide

6.Nettoyez Iappareel avec un chiff on sec.

1. Veiliez et pas empêcher laonne ventilation de l'apparel via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'apparil.

2. Ne placez pas I广泛应用 a proximite d'une source de chaleur telle qu'un chiffre age, une ciquinie ou tout应用gelagementde la chaleur (y compris un ampli de puissance).

3. Ne suprimpez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possedé deux contacts de largeur diff erente. Le plus large est le contact de sécurité. Les prises terre possedé deux contacts plus une mise à la terre servant de sécurité. Si la prise du buld'alimentation ou du cordon d'alimentation foumi ne correspond pas a celles de cette installation électrique.

faibles appel à un éclicien pour effector le changement de prise.

1. Installéz le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffragmente protégé, notamment au niveau de sa prise électricité et de l'endroi où il est reliée à l'appareil; cela est également valable pour une éventuelle rallonge électricité.

2. Utilisé exclusively des accessoires et des appareils supplémentaires recommends par le fabricant.

1. Utilize exclusivement des chariots, des diables, desprésentoirs,

surfaces de travail recomendados par le fabriacant ou livres avec le produit. Déplacez précautionneusement tout chariot ou diable charge pour évier d'éventuelles blessures en cas de chute.

1. Debranchez l'appareil de la tension secteur en cas d'orage ou si l'apparil reste inutilise pendant une longue période de temps.

2. Les travaux d'entretien de l'appareil doivent être effectuels unquivalent par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagedequelque façon que ce soit (dormages sur le cordon d'alimentation ou la prise par exemple),si un liquide ou un objet a pénérate à l'intérieur du chassi, si I'appliètaité éte expoé à la pluie ou à l'humiédite, s'il ne fonctionne pas correctement ou la suite de une chute.

3. I'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.

4. La prise électricou ou la prise IEC de tout apparéel déné de bouton marche/arrêt doit rester accessible en permanence.

17.Mise au rebut appropriée de ce produit:Ce symbole indique qu'en accord avec la directive DEE

(2012/19/EU) et les lois en vigueur dans\ vont pays, ce produit ne doit pas et\ jete avec les déchets menagers.\ Produit doit etre depose dans un\ point de collecte agreee pour le\ recyclage des déchets d'equipements\ electriques et Electroniques (EEF).\ Une mauvaise manipulation de ce type de déchets pourrait avoir un impact\ négatif sur l'environnement et la santé a cause des substances potentiellement

dangereuses généralement associées à
ces équipements. En même temps,
voite coopération dans la mise au rebut de ce produit contribuera à l'utilisation effi cace des ressources naturelles. Pour plus d'information sur l'endetroit ou vous pouverez déposer vos déchets d'équipements pour le recyclage, veillez contacter votre marie ou toute centrale ou collecte des déchets.

1. N'installez pas l'apparéel dans un espace confi né tel qu'une bibliothèque ou meuble similaire.

2. Ne placez jamais d'objets enflammés, telles que des bougies allumées, sur l'airpèral.

3. Garde à l'esprit l'impact environnemental lorsqu'vous mette des pili au rebus. Les pili usées doivent être déposées dans un point de collecte adapté.

4. Utilise l'appleid dans un dimat tropéral et/ou modéré.

DENI LÉGAL

MUSIC Group ne peut etre tenu pour responsable pour toute perte pouvant etre subie par toute personne se fiant en partie ou en totalite a toute description, photographie ou affirmation contente dans ce document. Les caractéristiques, I'apparente et d'autres informations peuvent fier lajothe de modifcations sans notification cation. Toutes les marques apportionement a leurs propriétaires respectifs.MIDAS,KLARK TECHNIK

LAB GRUPPEN, LAKE, TANNOY, TURBOSSOUND, TC ELECTRONIC, TC HELICON, BEHRINGER, BUGERA et DDA sont des marques ou marques déposées de MUSIC Group IP Ltd. © MUSIC Group IP Ltd. 2013 Touvron d'access

GARANTIE LIMITEE

Pour connaître les temes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de MUSIC Group, consultez le site Internet music-group.com/warranty.

1 Les entrées micro/ligne conçues par MIDAS permettant de connecter des fiches XLR et Jack 6,35 mm symétriques. Les voies 15 et 16 du SD 16 et les voies 7 et 8 du SD8 sont compatibles avec les signaux a haute impédance; vous pouvez donc directement y connecter vos guitares et basses.
2 Les sorties XLR permettant de connecter des fiches XLR fémelles symétriques.
La LED POWER s'illumine
lorsque I'appareil est
sous tension.
4 Les LEDs AES50 sallument en vert lorsque le port AES50 correspondant est connecté et synchronisé, et en rouge lorsque le port est connecté mais pas synchronisé.
5 Les portes ULTRANET
permettant de connecter
directement jusqu'a 4 (SD16) ou 2 (SD8) melangeurs de retours personnels P16-M. Les portes fournitent une alimentation fantôme permettant d'utiliser les P16-M sans alimentation externe.
Le port USB perméte de connecter l'apparé à un PC pourmettre à jour le firmware.

7 Les portes AESSO A et B permettant la connexion a un réseau numérique multi-canaux SuperMAC avec un cable Ethernet blanche Cat-Se aux extrémités fermés compatibles avec les connecteurs Neutrlik etherCO. REMARQUÉ: L'horloge maître, généralement celle de la console numérique, doit être connectée au port AESSO A, ettes bolting de scene supplémentaires au port B. Voir 'Etape 3: Gestion des voirs' pour plus de détails.
B Le selector OUT permerte de selectionner un groupe de 8 canaux portes par le port AES50-A envoy aux sortes XLR. Lors de l'utilisation de plusieurs boitiers de scene, differents signaux de sortie peuvent etre envoye a chaque apparuee.
9 L'interupteur POWER permet de placer l'appareil sous/hors tension.

16SD16/SD8 17Quck Star Gude

SD16/SD8 Controls

Schritt 2: Bedienelemente

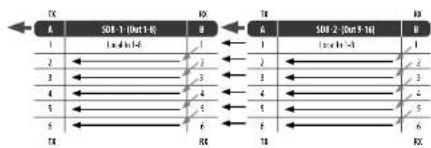

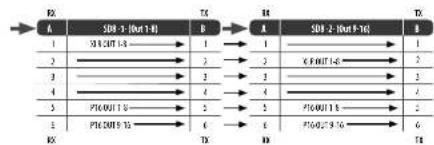

SD8 Ruteo de canales

To mixer

From mixer

Control MIDI con S16/DL16

SD16/SD8 Gestion des voies

Etape 3:Gestion des voiest

Les signaux sont rattachés vers et depuis le SD8/16 et une console de mise ou un bailtier
numérique S16/DL16 par un cable CAT-SE d'une longeur maximaile de 100 metres. La source d'horloge est always capped par le port AES50 A 19, les signaux ULTRATNET du
mélangeur de revoir personnel P-16 sont portés par les canaux AES50 A 33 à 48. Les 8
sorties analogiques peuvent porter les canaux AES50-A 1-8, 9-16 ou 17-24, scélectionnables
grace au selecteur à 3 positions situé sur le cité du bailtier de seine.

Lorsque plusieurs SDR ou SDI sont connectes en cascade, les signaux du deuxieme boirier de scene de la chaine sont envoyés par le port AES50 A au port AES50 B du boirier de scene suivant. Les signaux du deuxieme boirier de scene sont décales de 8 ou 16 canaux lorsquils sont combinés avec ceux du premier boirier de scene (voir le tableau pour plus de détails). Dans ce cas, le selecutor de sortie duti normalement est placé sur 9 - 16 pour permettre aux autres signaux d'être transmis depuis les deux boiriers de scene.

SD16Routage des canaux

Tomber

TX		RX		TX		RX
A	S1016-1(0x13-0)	B	A	S1016-2(0x14-0)	B
1	Locus 115	1	1	locus 115	1
2	Locus 115	2	2	locus 115	2
3		3	3		3
4		4	4		4
5		5	5		5
6		6	6		6
TX		RX		TX		RX

From mixer

A	2016-1-03(1-0)	B	A	2016-2-03(1-10)	B
1	R50017-8	1	1	1	1
2		2	2	2016-1-9	2
3		3	3		1
4		4	4		4
5	P50017-4	5	5	P50017-4	5
6	P50017-8	6	6	P50017-8	6
		TX	TX		TX

Remarque - chaque des rangiées des tableaux ci-dessus représentée un groupe de 8 canaux AES50.

23 Quick Start Guide

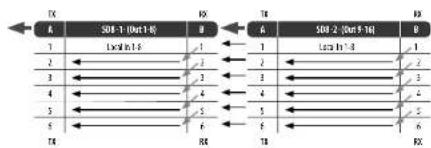

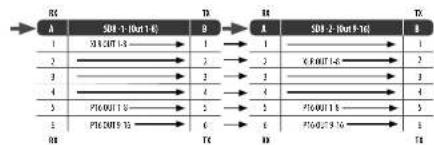

SD8 Routage des canaux

To mixer

From mixer

Contrôle MIDI avec S16/DL16

Meme siles boitiers de srie de la serie SD sont habituallent utilise aue un console numnique X32/M32, il est possible de les incorpore a systeme multipare autonome. Les precapilis et l'alimentation fandne du SD8/16 nepeut erre controlles a distance en MIDI lors d'une utilisation autonome avec un boitier numnique BEHRINGER 516 ou MID45 DL16 utilise en maire.

Remarque que les préamplis du S16/DL16 pourraient etre contrailles en MDI unququement sils ne sont pas dea contrales par AES50.
La connexion en tan qu eschare a une console X32/M32 ou un autre S16/DL16 en mode SH Master empeeche le controle MDI des preamplis. I canal ani 1 permet de contraler les preamlis de l'appareil malre (transmission et recciption) et I canal Ml2 permet de contraler l'appareil esclave, dans ce cas le SD8/16.

S16/DL16 MIDI Chart

1. Enregistrez-vous en ligne, Prénez le temps d'enregistrer votre produit MUSIC Group aussi vite que possible sur le site Internet behringer.com. Le fait d'enregistrer le produit en ligne nous permet de gérer les reparations plus rapidement et plus efficacement. Prénez également le temps de dire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur MUSIC Group pres de chez vous, contactez le distributeur MUSIC Group de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet behringer.com. Si vous pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouvezEZ également dans la section "Support" du site behringer.com. Vous pouvez également nous faire parvenir directement leur demande de réparation sous garantie par Internet sur le site behringer.com AVANT de nous renvoyer le produit.
3. Raccordement au secteur. Avant de relier ce équipement au secteur, assurez-vous que la tension secteur de cette région soit compatible avec l'appareil. Veillez à remplancer les fusibles uniquement par des modèleux exactement de même taillie et de même valeur électrique — sans aucune exception.
