Caractéristiques techniques	Hotte de cuisine Candy CA CMD 93 W, type murale, largeur 90 cm, moteur intégré.
Débit d'air	Jusqu'à 700 m³/h pour une aspiration efficace.
Niveaux de puissance	3 niveaux de puissance, plus un mode intensif.
Éclairage	Éclairage LED pour une meilleure visibilité de la zone de cuisson.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Dimensions	Largeur : 90 cm, profondeur : 50 cm, hauteur : 70-100 cm (ajustable).
Installation	Installation murale, nécessite un conduit d'évacuation ou un mode recyclage.
Consommation énergétique	Classe énergétique C, consommation annuelle d'énergie de 100 kWh.
Niveau sonore	Max 65 dB(A) en mode intensif.
Maintenance	Filtres à remplacer tous les 6 mois, nettoyage régulier de la surface.
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité en vigueur.
Garantie	Garantie de 2 ans sur les pièces.
Informations générales	Idéale pour les cuisines de taille moyenne à grande, design moderne et épuré.

FOIRE AUX QUESTIONS - CA CMD 93 W CANDY

La hotte CANDY CA CMD 93 W ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Le niveau de bruit de la hotte est trop élevé, que faire ?

Vérifiez si les filtres sont propres et bien installés. Un filtre saturé peut augmenter le bruit. Si le problème persiste, contactez le service client.

La hotte ne aspire pas correctement, quelles sont les solutions ?

Assurez-vous que les filtres à graisse sont propres. Vérifiez également que la sortie d'air n'est pas obstruée et que la hotte est installée à la bonne hauteur.

Comment nettoyer les filtres de la hotte CANDY CA CMD 93 W ?

Les filtres métalliques peuvent être lavés à l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de bien les sécher avant de les remettre en place.

Les lumières de la hotte ne fonctionnent pas, que faire ?

Vérifiez si les ampoules sont grillées. Si c'est le cas, remplacez-les par des modèles compatibles. Assurez-vous que la hotte est débranchée avant de remplacer les ampoules.

Quels types de filtres sont compatibles avec la CANDY CA CMD 93 W ?

Cette hotte utilise des filtres à graisse métalliques et des filtres à charbon pour la recirculation. Assurez-vous d'acheter des filtres homologués pour ce modèle.

La hotte est en mode recyclage, comment changer en mode évacuation ?

Pour passer du mode recyclage au mode évacuation, consultez le manuel d'utilisation pour les instructions sur la configuration des conduits d'air.

La hotte dégage une odeur désagréable, que dois-je vérifier ?

Vérifiez si les filtres à charbon doivent être remplacés. Une accumulation de graisse dans les filtres peut également causer des odeurs.

Où puis-je trouver le manuel d'utilisation de la hotte CANDY CA CMD 93 W ?

Le manuel d'utilisation est disponible sur le site officiel de CANDY dans la section support ou téléchargement.

MODE D'EMPLOI CA CMD 93 W CANDY

L'appareil peut être en version recyclage ou en version aspirante. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épurés par les filtres à charbon et remis en circulation à travers les grilles latérales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbon et un déflecteur placé dans la partie haute du tuyau permettant la circulation de l'air dans le local (Fig. 1A). Les filtres à charbon ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbon.

Installation

Avant de procéder aux opérations de montage, pour manœuvrer plus aisément l'appareil, démontez les filtres à GRAISSÉ: à l'aide de la poignée, poussez l'arrêt vers l'intérieur et tirez le filtre vers le bas (Fig. 3/4).

Montage du porte-louches (en option) : Voir la Figure 5A ou 5B, suivant le modèle que vous avez acheté. Pour le montage du porte-louches il faut utiliser 4 vis à tête plate (fournies). Fixer les 2 supports (C) à la hotte, un sur le côté droit et l'autre sur le côté gauche, puis placer le porte-louches dessus et continuer à le tenir tant que vous n'avez

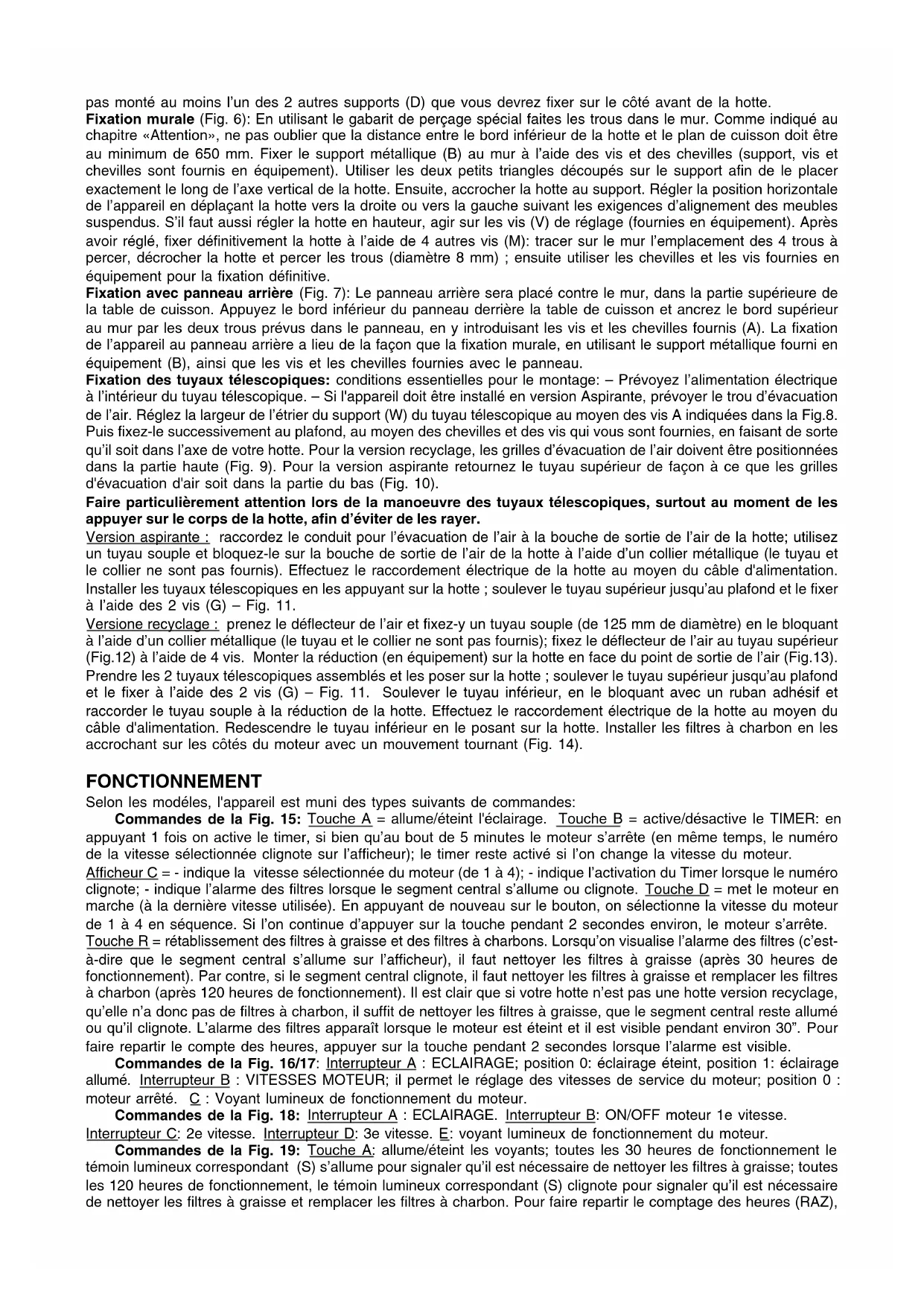

pas monté au moins l'un des 2 autres supports (D) que vous devrez fixer sur le côté avant de la hotte.

Fixation murale (Fig. 6): En utilisant le gabarit de perçage spécial, faites les trous dans le mur comme indiqué au chapitre «Attention». Ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650 mm. Fixer le support métallique (B) au mur à l'aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découverts sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontale de l'appareil en déplaçant la hotte vers la droite ou vers la gauche selon les exigences d'alignement des meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Après avoir réglé, fixer définitivement la hotte à l'aide de 4 autres vis (M): tracer sur le mur l'emplacement des 4 trous à percer, décrocher la hotte et percer les trous (diamètre 8 mm); ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

Fixation avec panneau arrière (Fig. 7): Le panneau arrière sera placé contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l'appareil au panneau arrière a lieu de la même façon que la fixation murale, en utilisant le support métallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.

Fixation des tuyaux téléscopiques : conditions essentielles pour le montage : - Prévoyez l'alimentation électrique à l'intérieur du tuyau téléscopique. - Si l'appareil doit être installé en version Aspirante, prévoyez le trou d'évacuation de l'air. Réglez la largeur de l'étrier du support (W) du tuyau téléscopique au moyen des vis A indiquées dans la Fig. 8. Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu'il soit dans l'axe de votre hotte. Pour la version recyclage, les grilles d'évacuation de l'air doivent être positionnées dans la partie haute (Fig. 9). Pour la version aspirante, retournez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soient dans la partie du bas (Fig. 10).

Faire particulièrement attention lors de la manœuvre des tuyaux télescopiques, surtout au moment de les appuyer sur le corps de la hotte, afin d'éviter de les rayer.

Version aspirante: raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau souple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Installer les tuyaux télescopiques en les appuyant

Version de recyclage : prenez le déflecteur de l'air et fixez-y un tuyau couplé (de 125 mm de diamètre) en le bloquant à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis) ; fixez le déflecteur de l'air au tuyau supérieur (Fig. 12) à l'aide de 4 vis. Montez la réduction (en équipement) sur la hotte en face du point de sortie de l'air (Fig. 13). Prenez les 2 tuyaux télescopiques assemblés et les posez sur la hotte ; soulevez le tuyau supérieur jusqu'au plafond et le fixez à l'aide des 2 vis (G) - Fig. 11. Soulevez le tuyau inférieur, en le bloquant avec un ruban adhésif et raccordez le tuyau couplé à la réduction de la hotte. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Redescendez le tuyau inférieur en le posant sur la hotte. Installez les filtres à charbon en les accrochant sur les côtés du moteur avec un mouvement tournant (Fig. 14).

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 15: Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur.

Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l'activation du Timer lorsque le numéro clignote; - indique l'alarme des filtres lorsque le segment central s'allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en séquence. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête.

Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres à graisse (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et replacer les filtres à charbon (après 120 heures de fonctionnement). Il est clair que si votre hotte n'est pas une hotte version recyclage, qu'elle n'a donc pas de filtres à charbon, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est éteint et elle est visible pendant environ. Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.

Commandes de la Fig. 16/17: Interrupteur A : ECLAIRAGE; position 0: éclairage éteint, position 1: éclairage allumé. Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0 : moteur arrêté. C : Voyant lumineux de fonctionnement du moteur.

Commandes de la Fig. 18: Interrupteur A : ECLAIRAGE. Interrupteur B: ON/OFF moteur 1e vitesse. Interrupteur C: 2e vitesse. Interrupteur D: 3e vitesse. E: voyant lumineux de fonctionnement du moteur.

Commandes de la Fig. 19: Touche A: allume/éteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres à graisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres à graisse et remplacer les filtres à charbon. Pour faire repartir le comptage des heures (RAZ),

Maintenir la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ère vitesse (le témoin lumineux correspondant s'allume); pour éteindre le moteur, maintenir la pression pendant environ 1". En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur à la 3ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche E: actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote).

Préter une attention particulière aux filtres àGRAISSÉ: si le modele que vous avez acheté à les commandes représentées sur la Figure 15: les filtres àGRAISSÉ doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Une fois les filtres propres remontés, appuer pendant 2 secondes sur la touche R (Rétablissement) pour faire partir le comptage. Pour toute information complémentaire voir les Commandes de la Fig. 15 sous le paragraph «Fonctionnement». Si le modele que vous avez acheté à les commandes représentées sur la Figure 16/17/18: le filtre à GRAISSSE doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Pour enlever le filtre: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Si le modele que vous avez acheté à les commandes représentées sur la Figure 19: les filtres à GRAISSSE doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 19S). Pour enlever les filtres: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une lessive neutre. Une fois les filtres propres remontés, pour faire partir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.18A) tandis que le témoin lumineux correspondant (S) est allumé. Pour toute information complémentaire voir les Commandes de la Fig. 19 sous le paragraph "Fonctionnement".

Remplacement des filtres à charbon : si l'on utilise l'appareil en version recyclage, il faut remplacer les filtres à charbons en les retirant à l'aide d'un mouvement tournant (Fig.14). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 15, vous devrez remplacer les filtres à charbon toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 16/17/18, vous devrez remplacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois. Si le modèle que vous avez acheté a les commandes représentées sur la Figure 19, vous devrez remplacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig.19S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Eclairage : en fonction du modèle acheté, consulter la Fig. 20, la Fig. 21 ou la Fig. 22.

Fig. 20 : pour démonter les ampoules halogènes, dévisser le collier dans le sens contraire des aiguilles d'une montre. Les replacer par des ampoules de même type.

Fig. 21: pour remplacer les lampes à incandescence, retirer les filtres àGRAisse afin d'avoir accès à l'intérieur de l'appareil; dévisser la vis qui bloque le plafonnier, puis, en manœuvrant de l'intérieur de la hotte, pousser la cheville du plafonnier vers l'intérieur de l'appareil. Pour le remplacement, utiliser des lampes du même type.

Fig. 22: si votre appareil a un éclairage du type indiqué sur la figure 22, pour remplacer les lampes à incandescence il faut ouvrir les filtres àGRAISE et les extraire. Les remplacer par des lampes du même type.
