MODE D'EMPLOI HAGS 72FBK HOTPOINT

XXXX XXX XXXXXXX XXXX XXXXX

• the grids have not been exchanged or positioned incorrectly. If after the above checks the fault still occurs, get in touch with the nearest After Sales Service.Télécharger le manuel d’instructions complet sur http://docs.hotpoint.eu ou appeler le numéro de téléphone indiqué sur le livret de garantie. Ces directives s’appliquent si le symbole du pays apparaît sur l’appareil. Si le symbole du pays n’apparaît pas sur l’appareil, vous devez vous référer aux consignes techniques qui contiennent les instructions nécessaires concernant la modication de l’appareil an de se conformer aux conditions d’utilisation du pays. MISE EN GARDE: L’utilisation d’appareil de cuisson au gaz génère de la chaleur, de l’humidité, et des produits de la combustion dans la pièce dans laquelle il est installé. Assurez-vous que la cuisine est bien aérée, surtout lorsque vous utilisez l’appareil : gardez les trous de ventilations ouverts ou installez un dispositif de ventilation mécanique (hotte de ventilation). Une utilisation intensive et prolongée peut nécessiter une ventilation supplémentaire, comme ouvrir une fenêtre, ou une ventilation plus ecace, par exemple en augmentant le niveau de ventilation mécanique (si possible). Le non-respect des informations du présent manuel peut provoquer un incendie ou une explosion, susceptible de provoquer un dommage aux biens ou des lésions personnelles. Avant d’utiliser l’appareil, lire attentivement les consignes de sécurité. Conservez-les à portée pour consultation ultérieure. Le présent manuel et l’appareil lui-même contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l’appareil, ou d’un mauvais réglage des commandes.

AVERTISSEMENT: Ne pas utiliser la table de cuisson

si la surface est cassée ou ssurée- risque de choc électrique.

AVERTISSEMENT: Risque d’incendie: Ne rangez

aucun objet sur les surfaces de cuisson. ATTENTION: La cuisson doit être supervisée. Une cuisson de courte durée doit être supervisée en tout temps.

AVERTISSEMENT: Une cuisson sans surveillance sur

une table de cuisson contenant de la graisse ou de l’huile peut s’avérer dangereuse - risque d’incendie. N’essayez JAMAIS d’éteindre un feu avec de l’eau, mais éteignez l’appareil puis couvrez les ammes à l’aide d’un couvercle par ex. ou d’une couverture ignifuge. Utilisez pas la table de cuisson comme surface de travail ou support. Gardez les vêtements et autres matières inammables loin de l’appareil jusqu’à ce que toutes les composantes soient complètement refroidies - un incendie pourrait se déclarer. Les enfants en bas âge (0-3 ans) doivent être tenus à l’écart de l’appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l’écart de l’appareil sauf s’ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l’expérience ni les connaissances requises, peuvent utiliser cet appareil seulement s’ils sont supervisés, ou si une personne responsable leur a expliqué l’utilisation sécuritaire et les dangers potentiels de l’appareil. Ne laissez pas les enfants jouer avec l’appareil. Les enfants ne doivent pas nettoyer, ni procéder à l’entretien de l’appareil sans surveillance. MISE EN GARDE: En cas de rupture du verre de la plaque de cuisson: éteignez immédiatement tous les brûleurs et la résistance électrique, et coupez l’alimentation électrique; veillez à ne pas toucher la surface de l’appareil; veillez à ne pas utiliser l’appareil. Le couvercle en verre peut se casser s’il est surchaué. Coupez tous les brûleurs et les plaques électriques avant de fermer le couvercle. Ne fermez pas le couvercle lorsqu’un brûleur est allumé.

AVERTISSEMENT: L’appareil, ainsi que ses parties

accessibles, peuvent atteindre température élevée lors de l’utilisation. Évitez tout contact avec les éléments chauants. Les enfants de moins de 8ans doivent être tenus à l’écart de l’appareil, à moins d’être sous surveillance constante. USAGE AUTORISÉ MISE EN GARDE: Cet appareil n’est pas conçu pour fonctionner à l’aide d’un dispositif de commutation externe, comme une minuterie ou un système de télécommande. Cet appareil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants: cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail; dans les fermes; par les clients dans les hôtels, motels, chambres d’hôtes, et autres résidences similaires. Aucune autre utilisation n’est autorisée (p. ex. pour chauer des pièces). Cet appareil n’est pas conçu pour un usage professionnel. N’utilisez pas l’appareil en extérieur. Utilisez des ustensiles de cuisson dont le fond dispose d’un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau suivant). Vériez que les ustensiles de cuisson ne dépassent pas de la table de cuisson. Une utilisation inappropriée des grilles peut endommager la table de cuisson: ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson. Ne laissez pas la amme du brûleur dépasser du bord de la casserole.Si la surface de la plaque de cuission est en verre, n’utilisez pas les grilles en fonte, des pierres olaires, des casseroles et des poêles en terre cuite.N’utilisez pas: de diuseurs de chaleur comme des mailles métalliques ou tout autre type; deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière).Si des conditions locales spéciales du gaz distribué rendent l’allumage du brûleur dicile, il est conseillé de répéter l’opération en plaçant le bouton sur la position petite amme.

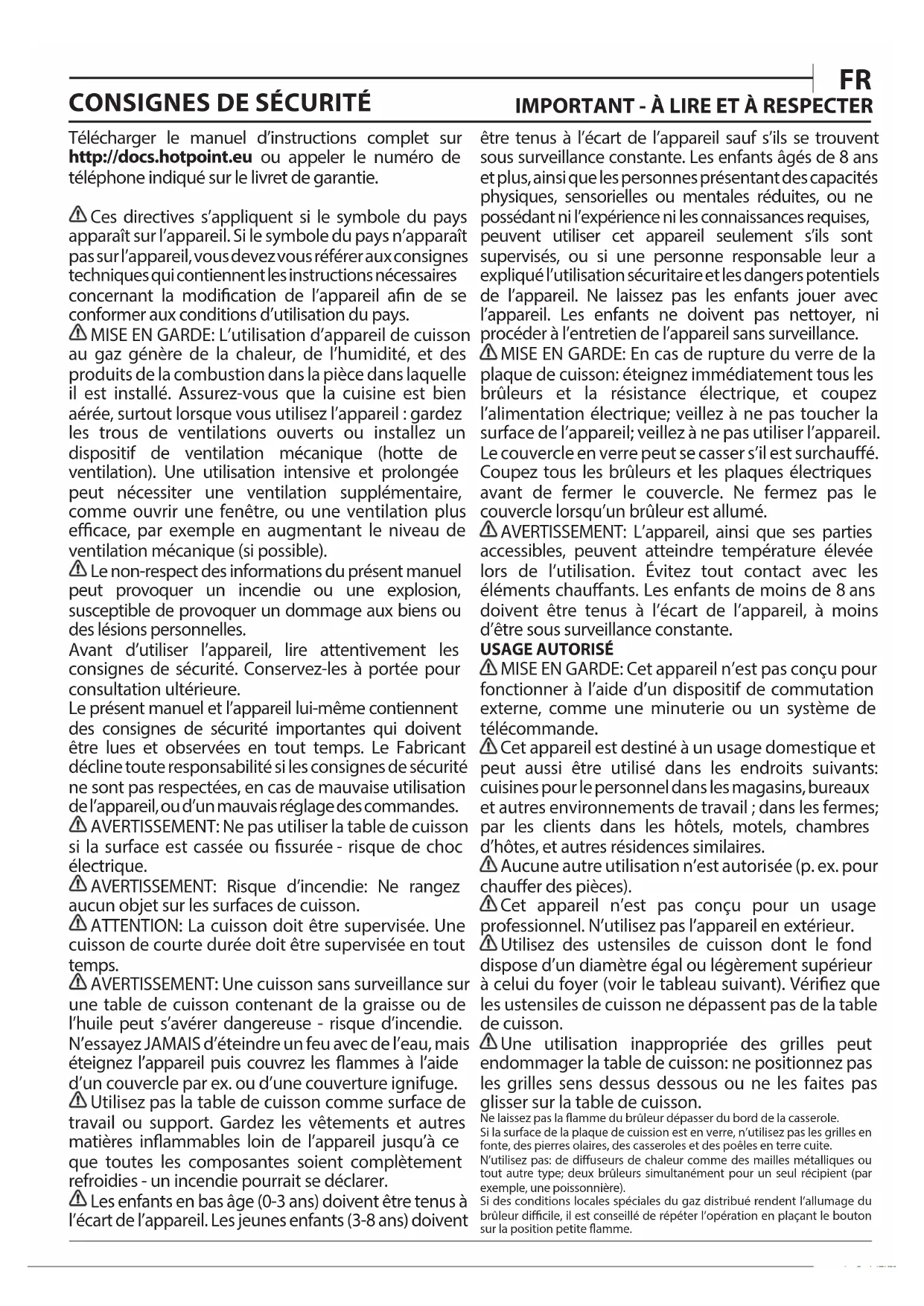

CONSIGNES DE SÉCURITÉ

IMPORTANT - À LIRE ET À RESPECTER

FRAvant d’installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d’utilisation de la hotte qui spécie les distances adéquates. Les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les jeunes enfants. Après avoir enlevé les grilles, assurez-vous que tous les pieds sont correctement installés. INSTALLATION Deux personnes minimum sont nécessaires pour déplacer et installer l’appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l’installation de l’appareil - vous risquez de vous couper. Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux réglementations locales. L’installation, incluant l’alimentation en eau (selon le modèle), et les connexions électriques, ainsi que les réparations, doivent être exécutées par un technicien qualié. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l’appareil autres que ceux spéciquement indiqués dans le guide d’utilisation. Gardez les enfants à l’écart du site d’installation. Après avoir déballé l’appareil, assurez-vous qu’il n’a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Une fois installé, gardez le matériel d’emballage (sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s’étouer. L’appareil ne doit pas être branché à l’alimentation électrique lors de l’installation - vous pourriez vous électrocuter. Au moment de l’installation, assurez-vous que le câble d’alimentation n’est pas endommagé par l’appareil - vous pourriez vous électrocuter. Allumez l’appareil uniquement lorsque l’installation est terminée.

AVERTISSEMENT: Les modications sur l’appareil

et sur les méthodes d’installation sont essentielles pour utiliser l’appareil de façon sécuritaire et correctement dans tous les autres pays. Utiliser des régulateurs de pression adéquats pour la pression de gaz indiquée dans les directives. La pièce doit être équipée d’un système d’évacuation d’air qui expulse les fumées de combustion. La pièce doit aussi permettre une bonne circulation d’air; l’air est nécessaire pour une combustion normale. La circulation d’air doit être au minimum de 2 m

/h par kW de puissance installée. Le système de circulation d’air peut prendre l’air directement de l’extérieur en utilisant un tuyau avec une section transversale intérieure d’au moins 100 cm

l’ouverture ne doit pas pouvoir se bloquer facilement. Le système peut aussi obtenir l’air nécessaire de façon indirecte, p. ex. d’une pièce voisine munie de tuyaux pour la circulation d’air comme décrit plus haut. Cependant, ces pièces ne doivent pas être une salle commune, une chambre à coucher, ou une pièce qui présente un danger d’incendie. Comme il est plus pesant que l’air, le gaz de pétrole liquéé reste au niveau du sol. Donc, les pièces contenant des cylindres de GPL doivent être équipées de bouches de ventilation qui permettent au gaz de s’échapper en cas de fuite. Donc, les cylindres de GPL, plein ou partiellement rempli, doivent être installés ou entreposés dans des pièces ou entrepôts qui se trouvent sous le niveau du sol (cave, etc.). Nous vous conseillons de garder dans la pièce les cylindres utilisés seulement, placés de façon à ne pas être aecté par la chaleur produite par des sources externes (four, foyer, cuisinière) qui pourrait faire monter la température du cylindre au dessus de 50°C. Si vous éprouvez des problèmes pour tourner les boutons des brûleurs, veuillez contacter le Service Après-vente pour remplacer le bec du brûleur s’il est défectueux. Les ouvertures utilisées pour la ventilation et la diusion de la chaleur ne doivent jamais être obstruées. Découpez le contour du meuble avant d’y insérer l’appareil, et enlevez soigneusement les copeaux et la sciure de bois. Si l’appareil n’est pas installé au-dessus d’un four, un panneau séparateur (non compris) doit être installé dans le compartiment sous l’appareil.

AVERTISSEMENT: Avant l’installation, assurez-vous

que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de l’appareil. Vériez que la pression de l’alimentation de gaz est conforme aux valeurs indiquées dans le tableau “Caractéristiques du brûleur“.

AVERTISSEMENT: Les conditions de conguration

pour cet appareil sont indiquées sur l’étiquette (ou la plaque signalétique).

AVERTISSEMENT: Cet appareil n’est pas raccordé à

un dispositif d’évacuation des fumées. Il doit être installé et connecté conformément aux réglementations en vigueur en matière d’installation. Faire particulièrement attention aux normes d’aération. Si les appareils sont branchés à du gaz liquide, la vis de réglage doit être xée aussi fermement que possible. IMPORTANT: Si vous utilisez une bouteille de gaz, le cylindre ou le récipient de gaz doit être correctement installée (orientation verticale).

AVERTISSEMENT: Cette opération doit être

eectuée par un technicien spécialisé. Eectuez le raccordement au gaz à l’aide d’un exible ou d’un tuyau en métal rigide uniquement. Connexion à un tuyau rigide (cuivre ou acier) La connexion au système de gaz doit être eectuée de façon à ne pas placer de contrainte sur l’appareil. Il existe un raccord de tuyau en forme de L réglable sur la rampe d’alimentation de l’appareil et il est installé avec un joint an d’éviter des fuites. Le joint d’étanchéité doit toujours être remplacé lorsqu’on remplace le raccord de tuyauterie ( le joint est fourni avec l’appareil). Le raccord de tuyauterie de l’alimentation de gaz est un raccord cylindrique mâle avec un lament de 1/2. Connexion d’un tuyau en acier inoxydable sans joint exible à une xation letée. Le raccord de tuyaud’alimentation de gaz est une xation mâle cylindrique de gaz letée de dimension 1/2. Ces tuyaux doivent être installés de façon à ne pas dépasser 2000 mm de longueur lorsqu’ils sont complètement étirés. Une fois le branchement terminé, assurez-vous que le tuyau exible en métal ne touche pas aux pièces mobiles et qu’il n’est pas écrasé. Utiliser seulement des tuyaux et des joints d’étanchéité conforment à la réglementation nationale. IMPORTANT: Si vous utilisez un tuyau en acier inoxydable, assurez-vous qu’il ne touche à aucune pièce mobile du meuble (p. ex. un tiroir). Le tuyau doit passer à travers un endroit libre d’obstruction et où il est possible de l’inspecter sur toute sa longueur. L’appareil doit être branché à l’alimentation principale ou à un cylindre de gaz conformément à la réglementation nationale. Avant d’eectuer le branchement, assurez- vous que l’appareil est compatible avec l’alimentation de gaz que vous désirez utiliser. Si ce n’est pas le cas, suivez les directives indiquées au paragraphe “Adapter à diérents types de gaz“. Après le raccordement à l’arrivée de gaz, vérier qu’il n’y ait pas de fuite à l’aide d’eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale 1* à la position minimale 2* pour vérier la stabilité de la amme.

ADAPTER À DIFFÉRENTS TYPES DE GAZ

(Cette opération doit être eectuée par un technicien spécialisé). An d’adapter l’appareil à un type de gaz diérent de celui pour lequel il a été fabriqué (indiqué sur l’étiquette nominative), suivez les étapes spéciques indiquées après les schémas d’installation. AVERTISSEMENTS ÉLECTRIQUES IMPORTANT: Des informations concernant la consommation actuelle et de tension gurent sur la plaque signalétique. Il doit être possible de débrancher l’appareil de l’alimentation électrique en retirant la che de la prise de courant si elle est accessible, ou à l’aide d’un interrupteur multipolaire en amont de la prise de courant, conformément aux règles de câblage et l’appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales. Une fois l’appareil installé dans son meuble, le câble d’alimentation doit être susamment long pour le brancher à l’alimentation électrique principale. Ne tirez pas sur le cordon d’alimentation pour débrancher l’appareil. N’utilisez pas de rallonge, de prises multiples ou d’adaptateurs. Une fois l’installation terminée, l’utilisateur ne devra plus pouvoir accéder aux composantes électriques. N’utilisez pas l’appareil si vous êtes mouillé ou si vous êtes pieds nus. N’utilisez pas cet appareil si le câble d’alimentation ou la prise de courant sont endommagés, si l’appareil ne fonctionne pas correctement, ou s’il a été endommagé ou échappé. Si le câble d’alimentation est endommagé, il doit être remplacé par un câble identique provenant du fabricant, d’un représentant du Service Après-vente, ou par toute autre personne qualiée - vous pourriez vous électrocuter.

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT: Assurez- vous que l’appareil est

éteint et débranché du réseau électrique avant d’eectuer l’entretien - vous pourriez vous électrocuter; n’utilisez jamais un appareil de nettoyage à vapeur - risque de choc électrique. N’utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer. Pour ne pas endommager le dispositif d’allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place. MISE AU REBUT DES MATÉRIAUX D’EMBALLAGE Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole de recyclage

Les diérentes parties de l’emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets. MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux réglementations locales en matière d’élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l’appareil. Cet appareil est marqué comme étant conforme à la Directive européenne 2012/19/EU, aux réglementations relatives aux Déchets d’équipement électrique et électronique (DEEE) et relatives aux Déchets d’équipement électrique et électronique de 2013 (tels qu’amendés). En vous assurant que l’appareil est mis au rebut correctement, vous pouvez aider à éviter d’éventuelles conséquences négatives sur l’environnement et la santé humaine. Ce symbole sur le produit ou sur la documentation qui l’accompagne indique qu’il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

CONSEILS RELATIFS À L’ÉCONOMIE D’ÉNERGIE

Utilisez des ustensiles de cuisson d’un diamètre égal à celui de la zone de cuisson. Utilisez exclusivement des ustensiles de cuisson à fond plat. Lorsque cela est possible, couvrez les casseroles avec un couvercle pendant la cuisson. Utilisez un autocuiseur pour économiser encore plus d’énergie et de temps.

DÉCLARATION DE CONFORMITÉ

Cet appareil respecte les conditions requises d’écoconception de la Réglementation européenne 66/2014 et des Réglementations en matière d’écoconception pour les produits liés à l’énergie et les informations énergétiques (Amendement) (Sortie de l’UE) 2019, conformément à la norme européenne EN 30-2-1.CARACTÉRISTIQUES DU BRÛLEUR

Type de gaz utilisé Type de brûleur Marque de l'injecteur Puissance thermique nominale

Consommation nominale Puissance thermique réduite

Type de gaz utilisé Conguration du modèle 5 BRÛLEURS Puissance thermique nominale (kW) Consommation totale nominale Air nécessaire (m) à la combustion de 1m de gaz G20 20 mbar 1R - 2SR - 1AUX - 1DC 10,80 1028 l/h 9,52 G30 28-30 mbar 1R - 2SR - 1AUX - 1DC 10,60 771 g/h 30,94 G31 37 mbar 1R - 2SR - 1AUX - 1DC 10,60 757 g/h 23,80 ALIMENTATION ÉLECTRIQUE: 220-240 V ~ 50-60 Hz - 1,1 WINSTALLATION CLASSE 3

• Utilisez des gants de protection pour manipuler, préparer et installer le produit.

• La table de cuisson peut être encastrée dans un plan de travail de 20 ÷ 60 mm d’épaisseur avec installation standard. Pour montage encastré 30 ÷ 68 mm.

• Si vous n’installez pas de four sous la table de cuisson, placez un panneau de séparation de dimension au moins égale à celle de la découpe pratiquée dans le plan de travail. Ce panneau doit être installé à 150 mm maximum en dessous de la surface supérieure du plan de travail, mais en aucun cas à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l’intention d’installer un four sous la table de cuisson, assurez-vous qu’il est doté d’un système de refroidissement.

DIMENSIONS ET DISTANCES A RESPECTER

Avant d'appliquer du silicone, la table de cuisson doit être centrée dans la découpe

REMARQUE: si la distance ”A” entre les éléments muraux est de 600mm à 730 mm, la hauteur ”B” doit être au minimum de 530mm. Si la distance ”A” entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur ”B” doit être au minimum de 400 mm. Avant d’installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d’utilisation de la hotte qui spécie les distances adéquates. ASSEMBLAGE Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré sur la gure. Installez la table de cuisson dans l’ouverture du plan de cuisson dont les dimensions correspondent à celles gurant dans le mode d’emploi. REMARQUE: le cordon d’alimentation doit être susamment long pour permettre son extraction par le haut. Pour xer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orices prévus à cet eet (indiqués par la èche) et xez-les à l’aide des vis en fonction de l’épaisseur de la table de cuisson (voir gures suivantes). Installation standard Installation Flush 20 mm 30 mm 60 mm 40 mm

• Raccordez le coude (A)* ou (B)* fourni au tuyau principal d’alimentation de la table de cuisson et installez la rondelle (C) fournie, conformément à la norme EN 549.

• Utilisez le coude (A) pour la France et le coude (B) pour tous les autres pays.

• Une fois le tuyau de gaz raccordé, vériez l’absence de fuites à l’aide d’eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale à la position minimale pour vérier la stabilité de la amme. BRANCHEMENT ÉLECTRIQUE

Câble de masse (jaune / vert)

MODE D’EMPLOI DE LA TABLE DE CUISSON Ne laissez pas la amme du brûleur dépasser du bord de la casserole. IMPORTANT: lorsque la table de cuisson est utilisée, elle peut être chaude dans son intégralité.

• Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d’une montre jusqu’à la position de amme maximale.

• Appuyez sur le bouton du bandeau de commande et maintenez-le dans cette position jusqu’à ce que le brûleur s’allume.

• Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 à 10 secondes environ pour permettre le fonctionnement correct du dispositif.

• Ce dispositif de sécurité du brûleur permet de couper l’arrivée du gaz en cas d’extinction inopinée de la amme (suite à un courant d’air, une absence momentanée de gaz, un débordement de liquides, etc.).

• Ne maintenez pas le bouton enfoncé plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l’opération. REMARQUE: si des conditions locales spéciales du gaz distribué rendent l’allumage du brûleur dicile, il est conseillé de répéter l’opération en plaçant le bouton sur la position petite amme. Il se peut que le brûleur s’éteigne lorsque vous relâchez le bouton. Cela signie que le dispositif de sécurité n’a pas chaué susamment. Dans un tel cas, veuillez répéter les opérations décrites ci-dessus. En cas d’extinction accidentelle des ammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. CONSEILS PRATIQUES POUR UTILISER LES BRÛLEURS Cette table de cuisson est équipée de brûleurs de diérents diamètres. Pour obtenir une meilleure performance des brûleurs, veuillez respecter les consignes suivantes:

• utilisez des ustensiles de cuisson d’un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau de droite);

• utilisez exclusivement des ustensiles de cuisson à fond plat;

• cuisez les aliments dans une quantité d’eau adaptée aux besoins et laissez le couvercle sur la casserole;

• vériez que les ustensiles de cuisson ne dépassent pas de la table de cuisson;

• pour les ustensiles de cuisson à fond convexe (WOK), utilisez la grille de support (non fournie), et placez-la uniquement sur le brûleur à plusieurs couronnes.

• éviter les heurts accidentels avec casseroles, grilles ou autres ustensiles de cuisine;

• ne pas utiliser de casseroles ou de-faitouts à cheval sur deux brûleurs ou plus. IMPORTANT: une utilisation inappropriée des grilles peut endommager la table de cuisson; ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

BRÛLEUR Ø D'USTENSILE DE CUISSON

Double couronne De 24 à 26 cm Rapide De 24 à 26 cm Semi-rapide De 16 à 22 cm Auxiliaire De 8 à 14 cm N’utilisez pas:

• de plaques en fonte, de pierres ollaires, d’ustensiles de cuisson en terre cuite;

• de diffuseurs de chaleur comme des mailles métalliques ou tout autre type;

• deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière. Les liquides renversés sur la zone de cuisson chaude peuvent endommager le verre. ADAPTATION A DIFFÉRENTS TYPES DE GAZ Cette opération doit être réalisée par un technicien qualié. Si votre appareil est conçu pour fonctionner avec un type de gaz diérent de celui indiqué sur l’étiquette signalétique et sur l’étiquette d’information appliquée sur le dessus de la table de cuisson, remplacez les injecteurs. Retirez l’étiquette d’information et conservez-la avec le mode d’emploi. Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans le mode d’emploi:

• l’injecteur de gaz doit être remplacé par le Service Après-vente ou par un technicien qualié;

• si l’injecteur n’est pas livré avec l’appareil, commandez-le auprès du Service Après-vente;

• réglez les robinets sur le minimum. REMARQUE: si vous utilisez du gaz de pétrole liquéé (G30/G31), la vis de réglage du débit minimal de gaz doit être serrée à fond. IMPORTANT: si les boutons de commande des brûleurs tournent difficilement, contactez le Service Après-vente pour le remplacement du robinet du brûleur si celui-ci est défectueux. IMPORTANT: si vous utilisez une bouteille de gaz, veillez à ce qu’elle soit correctement installée (orientation verticale). USAGE QUOTIDIEN

1. Grilles amovibles

2. Brûleur auxiliaire

4. Brûleur à double couronne

5. Brûleur semi-rapide

6. Brûleur semi-rapide

7. Bouton de commande du brûleur auxiliaire

8. Bouton de commande du brûleur rapide

9. Bouton de commande du brûleur à double couronne

10. Bouton de commande du brûleur semi-rapide

11. Bouton de commande du brûleur semi-rapide

Symboles Cercle ombré Flamme maximale Flamme minimale Robinet fermé Ouverture/débit max., et allumage électrique Ouverture min./débit réduit

1 1 1REMPLACEMENT DES INJECTEURS (voir le tableau des injecteurs dans le Consignes de sécurité) Cette opération doit être réalisée par un technicien qualié.

• Retirez les grilles (A).

• Retirez les brûleurs (B).

• Utilisez une clef à douille de taille appropriée et dévissez l’injecteur (C) à remplacer.

• Remplacez-le par l’injecteur compatible avec le nouveau type de gaz.

• Remontez l’injecteur en (D).

• Si vous possédez un brûleur à multiples couronnes, utilisez la clef latérale pour remplacer l’injecteur (E).

Avant d’installer la table de cuisson, n’oubliez pas de coller l’étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé. RÉGLAGE DES ROBINETS SUR LE MINIMUM Cette opération doit être réalisée par un technicien qualié. Le réglage doit être eectué avec le robinet sur le minimum (petite amme). L’air primaire des brûleurs ne doit pas être réglé. Pour vous assurer que le réglage minimal est correctement réglé, retirez le bouton (F) et procédez comme suit:

• serrez la vis pour réduire la hauteur de la amme (

• desserrez la vis pour augmenter la hauteur de la amme (+). Allumez maintenant les brûleurs et tournez les boutons de la position maximale vers la position minimale pour vérier la stabilité de la amme.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériau équivalent.

NETTOYAGE ET ENTRETIEN

Débranchez l’appareil avant de procéder à son entretien. NETTOYAGE DE LA SURFACE DE LA TABLE DE CUISSON

• Nettoyez les parties émaillées et en verre à l’eau chaude en utilisant un peu de détergent neutre.

• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l’eau calcaire ou des détergents corrosifs, des taches risquent de se former. Éliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu’il ne sèche.

• Nettoyez à l’eau chaude en utilisant un détergent neutre, puis essuyez à l’aide d’un chion doux ou d’une peau de chamois. Éliminez les résidus carbonisés à l’aide d’un produit de nettoyage spécial pour surfaces en acier inoxydable. REMARQUE: nettoyez l’inox uniquement avec un chion doux ou une éponge.

• N’utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.

• N’utilisez pas d’appareils de nettoyage à la vapeur.

• N’utilisez pas de produits inammables.

• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson. NETTOYAGE DES ELEMENTS DE LA TABLE DE CUISSON

• Nettoyez les parties en verre et émaillées uniquement avec un chion doux ou une éponge.

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.

• Lavez-les à la main, à l’eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d’aliments et assurez- vous qu’aucune des ouvertures des brûleurs n’est obstruée.

• Les grilles en fonte peuvent être nettoyées au lave-vaisselle. Enlevez tous les résidus d’aliments brûlés avant de placer les grilles dans le rack inférieur du lave-vaisselle.

• Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.

• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.

Idéal pour ramollir le beurre, faire fondre lentement du chocolat au bain-marie, décongeler les aliments de petite taille, préparer la sauce du risotto. CUISSON DOUCE 3-4 MIJOTER Idéal pour les recettes exigeant une cuisson lente (riz, sauces, rôtis, poisson) avec des liquides (par ex. eau, vin, bouillon), et pour préparer la sauce des pâtes, en maintenant une lente ébullition. CUISSON VAPEUR 5-6 RÔTIR Idéal pour les légumes sautés, à la vapeur, des cuissons longues, le préchauage d'accessoires, la cuisson jusqu'à atteindre une texture crémeuse. FAIRE FRIRE 7-8 SAUTER Idéal pour dorer, démarrer une cuisson, porter à ébullition rapide, frire des produits surgelés, griller la viande et le poisson, maintenir une ébullition vive. GRILLER 9 CHAUFFAGE RAPIDE Idéal pour augmenter rapidement la température des aliments ou pour chauer les liquides (eau). FR400011681825

• Sur les modèles équipés de bougies d’allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l’extrémité de la bougie pour garantir son bon fonctionnement. Vériez régulièrement l’état de ces éléments et nettoyez-les à l’aide d’un chion humide, si nécessaire. Éliminez tout résidu d’aliment à l’aide d’un cure-dent ou d’une aiguille. REMARQUE: pour ne pas endommager le dispositif d’allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

An de proter d’une assistance complète, veuillez enregistrer votre appareil sur www.hotpoint.eu/register. AVANT D’APPELER LE SERVICE APRÈS-VENTE:

1. Vériez en premier lieu si vous pouvez remédier au problème à l’aide

des suggestions de la section GUIDE DE DÉPANNAGE.

2. Éteignez puis rallumez l’appareil pour voir si le problème persiste.

SI LE PROBLÈME PERSISTE TOUJOURS APRÈS LES VÉRIFICATIONS PRÉCÉDENTES, CONTACTER LE SERVICE APRÈS-VENTE LE PLUS PRÈS. Pour obtenir du support, appeler le numéro disponible dans le livret de garantie ou suivez les consignes sur le site Web www.hotpoint.eu. Lorsque vous contactez notre Service Après-vente, toujours préciser:

• une brève description du problème;

XXXX XXX XXXXXXX XXXX XXXXX

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

• le numéro de série (le numéro après le mot «SN» sur la plaque signalétique située sous l’appareil). Le numéro de série est également disponible dans la documentation; Mod. Ind.C. XXXX XXXX XXXX XXX XXX Prod.N. 86999XXXXXXX

• votre adresse complète ;

• votre numéro de téléphone. Si des réparations sont nécessaire, contactez un service après-vente agréé (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d’origine et que la réparation de votre appareil sera eectuée correctement).

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service Après-vente, consultez le chapitre Diagnostic des pannes an d’identier le problème.

1. Le brûleur ne s’allume pas ou la amme est irrégulière

• l’alimentation du gaz ou l’alimentation électrique n’est pas coupée et, en particulier, que le robinet d’arrivée du gaz est ouvert;

• la bouteille de gaz (gaz liquide) n’est pas vide;

• les ouvertures des brûleurs ne sont pas obstruées;

• l’extrémité de la bougie n’est pas encrassée;

• tous les éléments des brûleurs sont positionnés correctement;

• Il n’y a pas de courant d’air à proximité de la table de cuisson.

2. Le brûleur ne reste pas allumé

• lors de l’allumage du brûleur, le bouton est maintenu enfoncé pendant un laps de temps susant pour permettre au dispositif de protection de s’enclencher;

• les ouvertures du brûleur ne sont pas obstruées à proximité du thermocouple;

• l’extrémité du dispositif de sécurité n’est pas encrassée;

• le réglage du débit minimal de gaz est correct (voir paragraphe correspondant.

3. Les ustensiles de cuisson ne sont pas stables

• le fond des ustensiles de cuisson est parfaitement plat;

• l’ustensile de cuisson est correctement centré sur le brûleur;

• les grilles n’ont pas été inversées ou mises en place de façon incorrecte. Si le problème persiste après ces vérications, contactez votre Service Après-vente le plus proche.
