Caractéristiques	Détails
Type de carte mère	Micro ATX
Socket	Socket LGA 1200
Chipset	Intel B460
Support des processeurs	Processeurs Intel Core de 10ème génération
Nombre de slots RAM	4 slots DIMM
Capacité maximale de RAM	64 Go
Type de RAM supporté	DDR4
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Ports USB	6 x USB 3.2 Gen 1, 2 x USB 2.0
Connectivité réseau	Ethernet 1 Gb/s
Audio	Realtek ALC887, 7.1 canaux
Dimensions	24.4 cm x 24.4 cm
Alimentation	24 broches ATX
Utilisation recommandée	PC de bureau, bureautique, multimédia
Maintenance	Vérification régulière des mises à jour du BIOS
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - PRIME B460MKCSM ASUS

Quelle est la taille de la carte mère ASUS PRIME B460MKCSM ?

La carte mère ASUS PRIME B460MKCSM est de format Micro ATX.

Quels processeurs sont compatibles avec la carte mère ASUS PRIME B460MKCSM ?

Elle est compatible avec les processeurs Intel Core de 10ème génération et certains processeurs de 11ème génération.

Combien de slots de RAM la carte mère ASUS PRIME B460MKCSM possède-t-elle ?

Elle dispose de 2 slots de RAM, supportant jusqu'à 64 Go de mémoire DDR4.

Comment mettre à jour le BIOS de la carte mère ASUS PRIME B460MKCSM ?

Vous pouvez mettre à jour le BIOS via l'outil ASUS EZ Flash dans le BIOS ou en téléchargeant la mise à jour depuis le site officiel d'ASUS et en utilisant une clé USB.

Quels ports SATA sont disponibles sur la carte mère ASUS PRIME B460MKCSM ?

Elle est équipée de 4 ports SATA III pour connecter des disques durs et des SSD.

La carte mère ASUS PRIME B460MKCSM prend-elle en charge le Wi-Fi ?

Non, la carte mère ASUS PRIME B460MKCSM ne dispose pas de la connectivité Wi-Fi intégrée, mais vous pouvez ajouter une carte Wi-Fi en utilisant un slot PCIe.

Quels ports USB sont disponibles sur la carte mère ASUS PRIME B460MKCSM ?

Elle propose plusieurs ports USB, y compris des ports USB 3.2 Gen 1 et USB 2.0.

Comment résoudre un problème d'affichage sur la carte mère ASUS PRIME B460MKCSM ?

Vérifiez les connexions de votre moniteur, assurez-vous que la carte graphique est correctement installée et essayez de réinitialiser le BIOS en enlevant la pile CMOS.

Quelle est la garantie de la carte mère ASUS PRIME B460MKCSM ?

La garantie standard est généralement de 3 ans, mais cela peut varier selon le pays et le revendeur.

Comment savoir si ma carte mère ASUS PRIME B460MKCSM est défectueuse ?

Si votre système ne démarre pas, que les voyants LED ne s'allument pas ou que vous entendez des bips au démarrage, cela peut indiquer un problème avec la carte mère.

MODE D'EMPLOI PRIME B460MKCSM ASUS

Carte mère PRIME B460M-Kii F16225 Première Édition Mars 2020 Copyright © 2020 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de prots, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des ns d'identication ou d'explication, et au seul bénéce des propriétaires, sans volonté d'infraction. Oer to Provide Source Code of Certain Software This product contains copyrighted software that is licensed under the General Public License ("GPL"), under the Lesser General Public License Version ("LGPL") and/or other Free Open Source Software Licenses. Such software in this product is distributed without any warranty to the extent permitted by the applicable law. Copies of these licenses are included in this product. Where the applicable license entitles you to the source code of such software and/or other additional data, you may obtain it for a period of three years after our last shipment of the product, either (1) for free by downloading it from https://www.asus.com/support/

1.2 Vue d'ensemble de la carte mère ............................................................................. 1-1

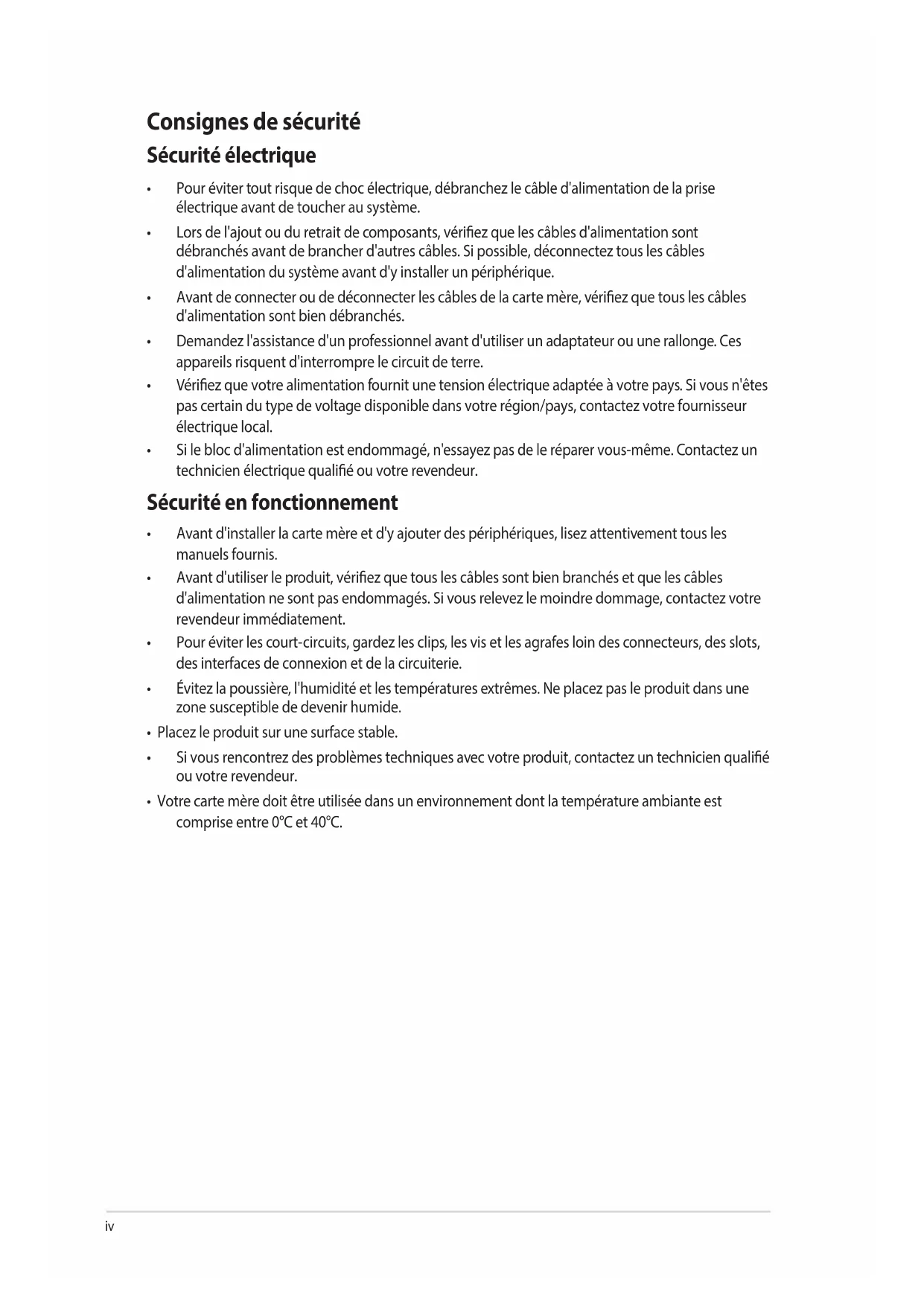

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.

• Lors de l'ajout ou du retrait de composants, vériez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.

• Avant de connecter ou de déconnecter les câbles de la carte mère, vériez que tous les câbles d'alimentation sont bien débranchés.

• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.

• Vériez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.

• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualié ou votre revendeur. Sécurité en fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.

• Avant d'utiliser le produit, vériez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.

• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualié ou votre revendeur.

• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.v À propos de ce manuel Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et congurer la carte mère. Organisation du manuel Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

• Chapitre 2 : BIOS et congurations RAID Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les congurations RAID. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.

Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels aérents. Reportez-vous aux informations de contact ASUS.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard. Conventions utilisées dans ce manuel Pour être sûr d'eectuer certaines tâches correctement, veuillez prendre note des symboles suivants. ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche. IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.vi Résumé des caractéristiques de la PRIME B460M-K Processeur Socket Intel® LGA1200 pour les processeurs de 10e génération Intel® Core™, Pentium® Gold et Celeron®* Compatible avec les processeurs Intel® de 14nm Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0** *Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. **La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé. Chipset Chipset Intel® B460 Mémoire 4 x Slots DIMM pour un maximum de 64 Go de mémoire DDR4 compatible : 2933/2800/2666/2400/2133 MHz (non-ECC et un-buered)* Architecture mémoire Dual-Channel (bi-canal) Compatible avec la technologie Intel® Extreme Memory Prole (XMP) OptiMem *Pour les processeur Intel® de 10e génération, seuls les processeurs Intel® Core™ i9/i7 orent une prise en charge native des fréquences 2933/2800/2666/2400/2133, pour les autres modèles la fréquence DDR4 maximale est de 2666 MHz. *Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Sorties vidéo 1 x Port DVI-D 1 x Port D-Sub *Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé. Slots d'extension Processeurs Intel® de 10e génération 1 x Slot PCIe 3.0 x16 (en mode x16) Chipset Intel® B460 2 x Slots PCIe 3.0 x1 Stockage 1 x Slot M.2 et 6 x Ports SATA 6 Gb/s Chipset Intel® B460 Slot M.2 pour lecteurs M Key 2242/2260/2280 (Modes PCIe 3.0 x4 et SATA)* 6 x Connecteurs SATA 6 Gb/s Prise en charge des congurations RAID 0,1,5,10 avec Intel® Rapid Storage Technology Compatible avec Intel® Optane™ Memory Ready

• Lorsqu'un périphérique est installé sur le socket M.2 en mode SATA, le connecteur SATA6G_1 ne peut pas être utilisé. (continue à la page suivante) Contenu de la boîte Vériez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère PRIME B460M-K Câbles 2 x Câbles SATA 6 Gb/s Divers 1 x Cache E/S 1 x ANCRE M.2 Application DVD 1 x DVD de support Documentation 1 x Manuel de l'utilisateur Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.vii Résumé des caractéristiques de la PRIME B460M-K Ethernet 1 x Contrôleur Ethernet Realtek RTL8111H 1Gb USB USB sur panneau E/S arrière (6 ports au total) 4 x Ports USB 3.2 Gen1 (4 x Type-A) 2 x Ports USB 2.0 (2 Type-A) USB en façade (6 ports au total) 1 x Connecteur USB 3.1 Gen1 (pour 2 ports USB 3.1 Gen1 supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) Audio CODEC HD Audio Realtek® ALC887 (7.1 canaux) - Détection et de la réaectation (en façade uniquement) des prises audio, multidiusion des ux audio - Prend en charge jusqu'à 24 bits / 192 kHz Fonctionnalités Audio - Circuit audio avec éclairage LED - Condensateurs audio de fabrication japonaise - Blindage audio - Circuit imprimé audio dédié *Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. Interfaces de connexion arrières 4 x Ports USB 3.2 Gen1 (4 x Type-A) 2 x Ports USB 2.0 (2 Type-A) 1 x Port D-Sub 1 x Port DVI-D 1 x Contrôleur Ethernet Realtek RTL8111H 1Gb 3 x Prises audio 1 x Port souris + clavier PS/2 Interfaces de connexion internes Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 1 x Connecteur pour ventilateur du châssis à 4 broches Alimentation 1 x Connecteur d'alimentation principale (24 broches) 1 x Connecteur d'alimentation 12V (8 broches) Stockage 1 x Slot M.2 (M Key) 6 x Connecteurs SATA 6 Gb/s USB 1 x Connecteur USB 3.1 Gen1 (pour 2 ports USB 3.1 Gen1 supplémentaires) 1 x Connecteur USB 2.0 (pour 2 ports USB 2.0 supplémentaires) Divers 1 x Cavalier Clear CMOS 1 x Connecteur pour port série (COM) 1 x Connecteur pour port audio en façade (AAFP) 1 x Port de sortie S/PDIF 1 x Connecteur pour haut-parleurs 1 x Connecteur panneau système 10-1 broches (continue à la page suivante)viii Résumé des caractéristiques de la PRIME B460M-K Fonctionnalités spéciales

- ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS (EZ Mode) BIOS Mémoire Flash de 128 Mo, BIOS UEFI AMI Gérabilité réseau WOL par PME, PXE Système d'exploitation Windows 10® - 64 bits Format Format mATX

8.9 22,6 cm x 21,1cm

Les caractéristiques sont sujettes à modications sans préavis.ix Connecteurs avec bande passante partagée M.2(SOCKET3)PCIE SATA IRSTX4 V VEATX12V

• Lorsqu'un périphérique est installé sur le socket M.2 en mode SATA, le connecteur SATA6G_1 ne peut pas être utilisé.

• M.2 partage la bande passante avec SATA6G_1.ASUS PRIME B460M-K 1-1 Introduction au produit

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.

• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

1.2 Vue d'ensemble de la carte mère

Chapitre 1 : Introduction au produit

1.2.1 Contenu du schéma

1. Socket du processeur

La carte mère est livrée avec un socket LGA1200 conçu pour l'installation d'un processeur Intel® Core™, Pentium® Gold et Celeron® de 10e génération. Pour plus de détails, consultez la section Processeur.

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4. Pour plus de détails, consultez la section Mémoire système.

3. Slots d'extension

Cette carte mère prend en charge une carte graphique PCIe 3.0 x16 et deux cartes réseau PCIe 3.0 x1, les cartes SCSI et toute autre carte d'extension conformes aux caractéristiques PCI Express.

4. Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs vous permettent de connecter des ventilateurs an de refroidir le système.

5. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que les ches soient totalement insérées. Assurez-vous de connecter la prise 8 broches.

• Pour un système totalement conguré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.

• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

• Si vous n'êtes pas certain de l'alimentation système minimum requise, il est recommandé d'utiliser un Calculateur de puissance de bloc alimentation en ligne.

Le slot M.2 vous permet d'installer des périphériques M.2, tel qu'un module SSD.

• Slot M.2 pour lecteurs M Key 2242/2260/2280 (Modes PCIE 3.0 x4 et SATA).

• Le slot M.2 est compatible avec la mémoire Intel® Optane™.

7. Ports SATA 6 Gb/s

Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA. FAN PWM FAN IN FAN PWR GND FAN PWM FAN IN FAN PWR

8. Connecteur USB 3.2 Gen 1

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen1 supplémentaires. Le connecteur USB 3.2 Gen1 fournit des vitesses de transfert jusqu'à 5 Gb/s. Le module USB 3.2 Gen1 est vendu séparément.

9. Connecteurs USB 2.0

Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 MB/s. Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère ! Le module USB 2.0 est vendu séparément.

10. Cavalier d'eacement de mémoire CMOS (Clear CMOS)

Ce connecteur permet d'eacer la mémoire CMOS RTC des paramètres système tels que la date, l'heure et les mots de passe. Pour eacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.

2. Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les

3. Branchez le cordon d'alimentation et démarrez l'ordinateur.

4. Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et

entrez dans le BIOS pour saisir à nouveau les données. Si les instructions ci-dessus ne permettent pas d'eacer la mémoire RTC, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour eacer les données de la RAM RTC CMOS. Puis, réinstallez la pile.

11. Connecteur pour port série (COM)

Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis.

12. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

• Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD.

• Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD. Par défaut, ce connecteur est déni sur [HD Audio]. PIN 1 USB+5V USB_P11- USB_P11+ GND

Chapitre 1 : Introduction au produit

13. Port de sortie S/PDIF

Ce connecteur est réservé à un/des port(s) additionnel(s) S/PDIF (Sony/Philips Digital Interface). Ce connecteur est réservé à un/des port(s) additionnel(s) S/PDIF (Sony/Philips Digital Interface).

14. Connecteur pour haut-parleur

Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

15. Connecteur panneau système 10-1 broches

Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.

• LED d'alimentation système (2-pin +PWR_LED-) Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Le voyant d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité HDD (2-pin +HDD_LED-) Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité du disque dur). Branchez le câble de la LED d'activité HDD à ce connecteur. Le voyant HDD s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

• Bouton d'alimentation ATX/Soft-o (PWR_BTN 2 broches) Ce connecteur est dédié au bouton d'alimentation du système.

• Bouton de réinitialisation (2-pin RESET) Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre. SPDIF_OUT +5V SPDIFOUT GND +5V GND GND Speaker Out SPEAKER PIN 1

1.2.2 Connecteurs arrières

État Description État Description Éteint Pas de lien Éteint Connexion 10 Mb/s Orange Lien établi Orange Connexion 100 Mb/s Orange (clignotant) Activité de données Vert Connexion 1 Gb/s Orange (clignotant puis xe) Prêt à sortir du mode S5

1. Port souris + clavier PS/2. Ce port accueille une souris ou un clavier PS/2.

2. Port VGA. Ce port 15 broches est dédié à un moniteur VGA ou tout autre périphérique

3. Port Ethernet. Ce port permet une connexion Gigabit à un réseau local LAN (Local Area

Network) via un hub réseau. Reportez-vous au tableau ci-dessous pour plus de détails sur les indications de la LED du port Ethernet. Indications de la LED du port Ethernet

4. Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute

5. Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur.

En conguration audio 4, 5.1 ou 7.1, ce port se connecte aux haut-parleurs avants d'un système de haut-parleurs.

6. Ports USB 2.0. Ces ports USB (Universal Serial Bus) à quatre broches sont à disposition pour

connecter des périphériques USB 2.0.

7. Port DVI-D. Ce port est compatible avec les appareils dotés d'une prise DVI-D.

Le signal DVI-D ne peut pas être converti en signal RGB sur les moniteurs CRT et n'est pas compatible avec l'interface DVI-I.

8. Ports USB 3.2 Gen1 jusqu'à 5 Gb/s. Ces ports USB à 9 broches permettent de connecter des

périphériques USB 3.2 Gen1.1-6

Chapitre 1 : Introduction au produit

9. Port microphone (rose). Ce port permet de connecter un microphone.

Reportez-vous au tableau de conguration audio ci-dessous pour une description de la fonction des ports audio en conguration 2, 4, 5.1 et 7.1 canaux. Congurations audio 2, 4, 5.1 et 7.1 canaux Interface de connexion Casque / 2 canaux 4 canaux 5.1 canaux 7.1 canaux Bleu clair (Panneau arrière) Entrée audio Sortie haut-parleurs arrières Sortie haut-parleurs arrières Sortie haut-parleurs arrières Vert (Panneau arrière) Sortie audio Sortie haut-parleurs avants Sortie haut-parleurs avants Sortie haut-parleurs avants Rose (Panneau arrière) Entrée micro Entrée micro Haut-parleur central/Caisson de basse Haut-parleur central/ Caisson de basse Vert (Panneau avant) — — — Sortie haut-parleurs latéraux Pour congurer une sortie audio 7.1 canaux : Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.ASUS PRIME B460M-K 1-7

La carte mère est livrée avec une interface de connexion LGA1200 conçue pour l'installation d'un processeur Intel® Core™, Pentium® Gold et Celeron® de 10e génération. Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.

• Assurez-vous de n'installer que le processeur conçu pour le socket LGA1200. NE PAS installer de processeur conçu pour un socket LGA1150, LGA1151, LGA1155 ou LGA1156 sur un socket LGA1200.

• Lors de l'achat de la carte mère, vériez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère.

• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1200.

• La garantie du produit ne couvre pas les dommages inigés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été inigés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion. Installer le processeur

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation.

Chapitre 1 : Introduction au produit

La carte mère est livrée avec deux slots DIMM réservés à l'installation de modules de mémoire DDR4 (Double Data Rate 4). L'illustration ci-dessous indique l'emplacement des slots DIMM DDR4 : Canal Sockets Canal A DIMM_A1* Canal B DIMM_B1* DIMM_B1* DIMM_A1*

• Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les congurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.

• Pour les processeur Intel® de 10e génération, seuls les processeurs Intel® Core™ i9/i7 orent une prise en charge native des fréquences 2933/2800/2666/2400/2133, pour les autres modèles la fréquence DDR4 maximale est de 2666 MHz.

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.

• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (2 modules de mémoire).

2.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et ore une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de conguration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même uidité que sous un système d'exploitation. Le terme «BIOS» spécié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale. Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la conguration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la conguration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.

• Un composant installé nécessite un réglage spécique ou une mise à jour du BIOS. Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modier les paramètres du BIOS qu'avec l'aide d'un technicien qualié.

• Lors du téléchargement ou de la mise à jour du BIOS de cette carte mère, n'oubliez pas de renommer le chier PB460MK.CAP.

• Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options. Pour plus d'informations sur les congurations du BIOS, consultez la page https://www.asus.com/support ou téléchargez le manuel du BIOS en scannant ce code QR.2-2

Chapitre 2 : Informations BIOS

2.2 Programme de conguration du BIOS

Utilisez le programme de conguration du BIOS pour mettre à jour ou modier les options de conguration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de conguration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.> ou <F2> lors du POST (Power- On Self Test). Si vous n'appuyez pas sur <Suppr.> ni sur <F2>, le POST continue ses tests. Accéder au BIOS après le POST Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur <Ctrl>+<Alt>+<Suppr.>.

• Appuyez sur le bouton de réinitialisation du châssis.

• Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. Une fois l'une des ces trois options utilisée, appuyez sur <Suppr.> pour accéder au BIOS.

• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.

• Si le système devient instable après avoir modié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.

• Si le système ne démarre pas après la modication d'un ou plusieurs paramètres du BIOS, essayez d'eacer la mémoire CMOS pour restaurer les options de conguration par défaut de la carte mère.

• Le BIOS ne prend pas en charge les périphériques Bluetooth. L'écran de menu BIOS Le programme de conguration du BIOS possède deux interfaces de conguration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de conguration) dans le menu Boot (Démarrage) ou en appuyant sur la touche <F7>.ASUS PRIME B460M-K2-3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. Pour mettre à jour le BIOS par USB :

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

1. Insérez le périphérique de stockage USB contenant le chier BIOS sur l'un des ports USB de

2. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils),

sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur <Entrée>.

3. Sélectionnez via Storage Device(s) (via périphérique(s) de stockage).

4. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Drive (Lecteur).

5. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de

stockage contenant le chier BIOS, puis appuyez sur <Entrée>.

6. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Folder (Dossier).

7. Utilisez les touches directionnelles haut/bas du clavier pour localiser le chier BIOS, puis

appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.2-4

Chapitre 2 : Informations BIOS

2.4 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage USB contenant le chier BIOS à jour. Le chier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le chier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible. Restaurer le BIOS Pour restaurer le BIOS :

1. Allumez l'ordinateur.

2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur

l'un des ports USB de votre ordinateur.

3. L'utilitaire vériera automatiquement la présence du chier BIOS sur l'un de ces supports. Une

fois trouvé, l'utilitaire commencera alors à mettre à jour le chier BIOS corrompu.

4. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour recongurer vos

réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétablir les valeurs par défaut du BIOS an de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !ASUS PRIME B460M-K2-5

2.5 Conguration de volumes RAID

Cette carte mère prend en charge la solution RAID suivante : Intel® Rapid Storage Technology : RAID 0, RAID 1, RAID 5 et RAID 10. Dénitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière signicative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette conguration. RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette conguration RAID ore une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette conguration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la conguration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La conguration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planication des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéciez des avantages combinés des congurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette conguration, ou un disque existant et trois nouveaux disques. Pour plus d'informations sur la conguration des volumes RAID, veuillez consulter le Guide de conguration RAID disponible sur https://www.asus.com/support, ou scanner ce code QR.2-6

Chapitre 2 : Informations BIOSAnnexes

Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / téléphone : [phone] / [phone] Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour orir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes : - Réorienter ou repositionner l'antenne de réception. - Augmenter la distance de séparation entre l'appareil et le récepteur. - Brancher l'appareil sur une prise secteur d'un circuit diérent de celui auquel le récepteur est branché. - Consulter le revendeur ou un technicien radio/TV qualié pour obtenir de l'aide.

A-1Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. CAN ICES-3(B)/NMB-3(B) Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. CAN ICES-3(B)/NMB-3(B) A-2 AnnexesTermes de licence Google™ Copyright © 2020 Google Inc. Tous droits réservés. Sous Licence Apache, Version 2.0 (la “Licence”) ; ce chier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur : http://www.apache.org/licenses/LICENSE-2.0 Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués “TELS QUELS”, SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites. Consultez la Licence pour les termes spéciques gouvernant les limitations et les autorisations de la Licence. Déclaration de conformité aux normes environnementales ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les diérentes normes de respect de l'environnement. Consultez le site http://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes : UE REACH et Article 33 En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm. UE RoHS Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : http://csr.asus.com/english/article.aspx?id=35

A-3Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques. Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers. A-4 AnnexesASUS PRIME B460M-K A-5Informations de contact ASUS ASUSTeK COMPUTER INC. Adresse 1F, No. 15, Lide Rd., Beitou, Taipei 112, Taïwan Téléphone [phone] Fax [phone] Site Web https://www.asus.com Support technique Téléphone [phone] Support en ligne https://qr.asus.com/techserv ASUS COMPUTER INTERNATIONAL (Amérique) Adresse 48720 Kato Rd., Fremont, CA 94538, USA Téléphone [phone] Fax [phone] Site Web https://www.asus.com/us/ Support technique Fax [phone] Téléphone [phone] Support en ligne https://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkortstrasse 21-23, 40880 Ratingen, Allemagne Site Web http://www.asus.com/de Contact en ligne https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Support technique Téléphone (DE) [phone] Téléphone (AT) [phone] Support en ligne https://www.asus.com/de/support/ A-6 Annexes
