ROG Crosshair VIII Dark Hero - Carte mère ASUS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ROG Crosshair VIII Dark Hero ASUS au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de carte mère | ATX |
| Socket | AM4 |
| Chipset | AMD X570 |
| Support de processeurs | Processeurs AMD Ryzen de 3ème génération et au-delà |
| RAM maximale | 128 Go |
| Type de RAM | DDR4 |
| Slots RAM | 4 x DIMM |
| Connectivité PCIe | PCIe 4.0 |
| Ports USB | USB 3.2 Gen 2, USB 3.2 Gen 1, USB 2.0 |
| Slots M.2 | 2 x M.2 |
| Ports SATA | 8 x SATA 6 Gb/s |
| Audio | Realtek S1220A 7.1-Channel HD Audio |
| Réseau | Ethernet 2.5 GbE |
| Wi-Fi | Wi-Fi 6 (802.11ax) disponible sur certains modèles |
| Dimensions | 30.5 cm x 24.4 cm |
| Poids | Environ 1.5 kg |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - ROG Crosshair VIII Dark Hero ASUS
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice ROG Crosshair VIII Dark Hero - ASUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ROG Crosshair VIII Dark Hero de la marque ASUS.
MODE D'EMPLOI ROG Crosshair VIII Dark Hero ASUS

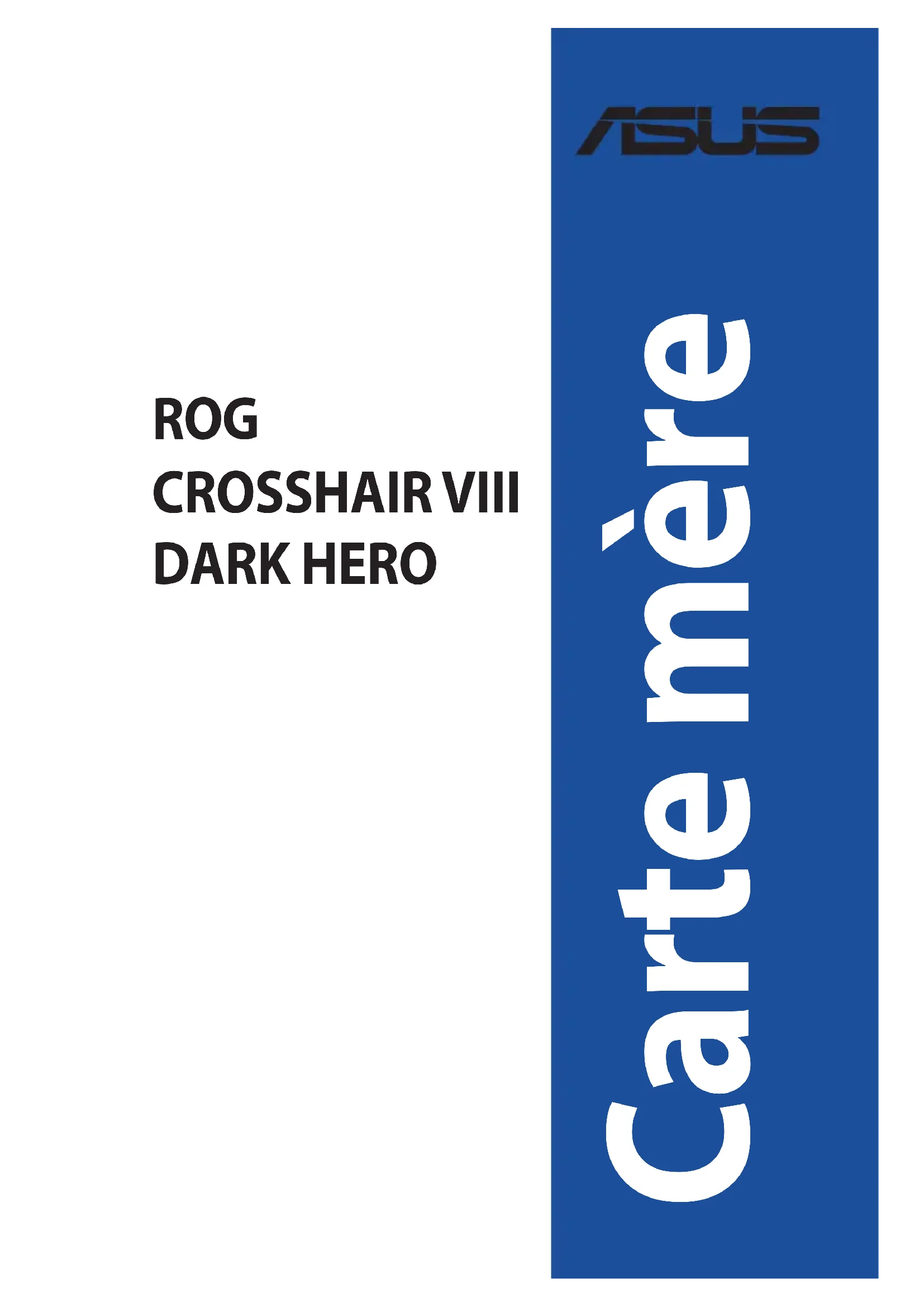

Carte mère ROG CROSSHAIR VIII DARK HEROii F17453 Troisième Édition Octobre 2021 Copyright © 2021 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.iii Table des matières Consignes de sécurité ................................................................................................................v À propos de ce manuel .............................................................................................................vi Résumé des caractéristiques de la ROG CROSSHAIR VIII DARK HERO ................................ vii Contenu de la boîte .................................................................................................................. xii Outils et composants additionnels pour monter un ordinateur de bureau .....................xiii
Chapitre 1 : Introduction au produit
Chapitre 2 : Procédures d'installation de base
2.3 Connecteurs arrières et audio de la carte mère ................................................ 2-15
2.3.1 Connecteurs arrières .................................................................................................2-15 2.3.2 Connexions audio ...................................................................................................... 2-16
2.4 Démarrer pour la première fois ..........................................................................2-19
2.5 Éteindre l'ordinateur ............................................................................................ 2-19
Chapitre 3 : BIOS et configurations RAID
- Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
- Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
- Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
- Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
- Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
- Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur. Sécurité en fonctionnement
- Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
- Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
- Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
- Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
- Placez le produit sur une surface stable.
- Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
- Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.vi À propos de ce manuel Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère. Organisation du manuel Ce manuel contient les parties suivantes :
- Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.
- Chapitre 2 : Procédures d'installation de base Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.
- Chapitre 3 : BIOS et configurations RAID Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les configurations RAID. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.
Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.
2. Documentation optionnelle
Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard. Conventions utilisées dans ce manuel Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants. ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche. IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien. REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.vii Résumé des caractéristiques de la ROG CROSSHAIR VIII DARK HERO Processeur Socket AMD
AM4 pour processeurs d'ordinateurs de bureau AMD
- Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. Chipset Chipset AMD
X570 Mémoire Processeurs AMD
- Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Slots d'extension Processeurs AMD
Ryzen™ des séries 5000 et 3000 - 2 x SafeSlots PCIe 4.0 x16 (en mode x16 ou x8/x8) Processeurs AMD
Ryzen™ des séries 4000G et 2000 - 2 x SafeSlots PCIe 3.0 x16 (en mode x16 ou x8/x8) Processeurs AMD
Ryzen™ des séries 3000 et 2000G - 1 x SafeSlot PCIe 3.0 x16 (en mode x8) Chipset AMD
Ryzen™ des séries 5000, 4000G, 3000 et 2000 NVIDIA® 2-Way SLI™ AMD® 3-Way CrossFireX™ Processeurs AMD
Ryzen™ des séries 3000 et 2000G AMD® 2-Way CrossFireX™ (continue à la page suivante)viii Résumé des caractéristiques de la ROG CROSSHAIR VIII DARK HERO Stockage Processeurs AMD
Ryzen™ des séries 5000 et 3000 - 1 x Slot M.2 (socket 3) pour lecteurs M Key 2242/2260/2280 (Modes SATA et PCIe 4.0 x4) Processeurs AMD
Ryzen™ des séries 4000, 3000, 2000 et 2000G - 1 x Slot M.2 (socket 3) pour lecteurs M Key 2242/2260/2280 (Modes SATA et PCIe 3.0 x4) Chipset AMD
X570 - 1 x Slot M.2 (socket 3) pour lecteurs M Key 2242/2260/2280/22110 (Modes SATA et PCIe 4.0 x4) - 8 x Connecteurs SATA 6.0 Gb/s - Compatible avec Raid 0, 1, 10 Ethernet 1 x Contrôleur Ethernet Realtek RTL8125B-CG 2.5Gb 1 x Contrôleur Ethernet Intel
- La fonction Bluetooth 5.1 est disponible sur Windows
10 build 19041 et ultérieur. USB Processeurs AMD
Ryzen™ des séries 5000, 4000G et 3000 - 4 x Ports USB 3.2 Gen2 (4 sur le panneau d'E/S, rouge, Type-A) Processeurs AMD
Ryzen™ des séries 3000, 2000 et 2000G - 4 x Ports USB 3.2 Gen1 (4 sur le panneau d'E/S, rouge, Type-A) Chipset AMD
X570 - 1 x Connecteur pour port USB 3.2 Gen2 en façade - 4 x Ports USB 3.2 Gen2 (4 sur le panneau d'E/S, 3 x Type-A, rouge, 1 x USB Type-C
- 6 x Ports USB 3.2 Gen1 (4 sur le panneau d'E/S, bleu, 2 en façade) - 4 x Ports USB 2.0 (en façade) Audio CODEC HD Audio S1220 ROG SupremeFX (son Surround 7.1) - Impedance sense pour les sorties casque audio avants et arrières - Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio - Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie audio et de 113 dB pour le port d'entrée audio - Prend en charge un flux audio jusqu'à 32 bits / 192 kHz* (continue à la page suivante)ix Résumé des caractéristiques de la ROG CROSSHAIR VIII DARK HERO Audio Fonctionnalités Audio - Technologie de blindage SupremeFX Shielding™ - DAC HiFi ESS ES9023P - Le pré-régulateur de puissance réduit le bruit dû à l'alimentation pour assurer des performances constantes - Prises audio plaquées or - Sortie S/PDIF optique (panneau E/S) - Condensateurs audio de fabrication japonaise - Circuit imprimé audio dédié - Couvercle audio - Filtre de suppression des craquements
I211-AT 1Gb 5 x Prises audio plaquées or 1 x Port de sortie S/PDIF optique 1 x Bouton BIOS Flashback™ 1 x Bouton Clear CMOS Interfaces de connexion internes Ventilateurs et refroidissement 1 x Connecteur (4 broches) pour ventilateur du processeur 1 x Connecteur (4 broches) pour ventilateur optionnel du processeur 1 x Connecteur (4 broches) de pompe AIO 3 x Connecteurs (4 broches) pour ventilateur du châssis 1 x Connecteur (4 broches) pour ventilateur H_AMP (ampérage élevé) 1 x Connecteur pour pompe à eau W_PUMP+ 1 x Connecteur de flux d'eau en entrée (2 broches) 1 x Connecteur de flux d'eau en sortie (2 broches) 1 x Connecteur de circulation d'eau (3 broches) Alimentation 1 x Connecteur d'alimentation principale (24 broches) 1 x Connecteur d'alimentation 12V (8 broches) 1 x Connecteur d'alimentation 12V (4 broches) Stockage 2 x Slots M.2 (M Key) 8 x Connecteurs SATA 6.0 Gb/s USB 1 x Connecteur USB 3.2 Gen2 pour panneau avant (compatible USB Type-C
1 x Connecteur USB 3.2 Gen1 (pour 2 ports USB 3.2 Gen1 supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) (continue à la page suivante)x Résumé des caractéristiques de la ROG CROSSHAIR VIII DARK HERO Interfaces de connexion internes Divers 2 x Connecteurs de bande AURA Gen2 adressable 2 x Connecteurs AURA RGB* 1 x Connecteur pour port audio en façade (AAFP) 1 x Cavalier Mode LN2 1 x Bouton de réinitialisation 1 x Bouton ReTry 1 x Bouton de démarrage sans échec 1 x Interrupteur Slow Mode 1 x Connecteur pour haut-parleurs 1 x Connecteur TPM (14-1 pin) 1 x Bouton Démarrer 1 x Connecteur panneau système (10-1 broches) 1 x Connecteur pour câble à thermistance Fonctionnalités spéciales Kit Extreme OC - Mode LN2 - Bouton ReTry - Bouton de démarrage sans échec - Bouton Démarrer - Slow Mode Extreme Engine Digi+ - Condensateurs noirs métalliques 10K - Étage de puissance TI CSD95410RRB (90A) - Bobine MicroFine ASUS Q-Design - ASUS Q-Code - ASUS Q-Connector - ASUS Q-DIMM - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Périphérique de démarrage [jaune vert]) - ASUS Q-Slot Solution de dissipation thermique ASUS - Dissipateur thermique M.2 en aluminium - Solution de refroidissement passif du chipset
- Bouton BIOS Flashback™ - Bouton Clear CMOS - Procool II - Cache E/S pré-monté - SafeSlot AURA Sync - Connecteur(s) AURA RGB - Connecteurs RGB adressables Gen 2 (continue à la page suivante)xi Résumé des caractéristiques de la ROG CROSSHAIR VIII DARK HERO Fonctionnalités logicielles Logiciel ROG Exclusive - RAMCache III - ROG CPU-Z - GameFirst VI - Sonic Studio III + Sonic Studio Virtual Mixer - Sonic Radar III - DTS Sound Unbound - Overwolf - Logiciel anti-virus Fonctionnalités logicielles exclusives ASUS Armoury Crate - Aura Creator - Aura Sync AI Suite 3 - 5-Way Optimization par Dual Intelligent Processors 5 TPU EPU DIGI+ VRM Fan Xpert 4 Turbo app - EZ update - ASUS CPU-Z - AI Charger - WinRAR BIOS UEFI
- ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS (EZ Mode) BIOS Mémoire Flash de 256 Mo, BIOS UEFI AMI Gérabilité réseau WoL (Wake-on-LAN) par PXE Système d'exploitation Windows 10 - 64 bits Format Format ATX 30,5cm x 24,4cm Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.xii Contenu de la boîte Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère ROG CROSSHAIR VIII DARK HERO Câbles 1 x Câble d'extension RGB adressable 1 x Câble d'extension RGB 4 x Câbles SATA 6 Gb/s Divers 1 x Kit de vis pour SSD M.2 1 x Q-Connector 1 x Coaster ROG 1 x Autocollants ROG 1 x Carte de remerciement ROG 1 x Antennes Wi-Fi amovibles 2x2 à double bande ASUS Support d'installation 1 x DVD de support Documentation 1 x Manuel de l'utilisateur Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.xiii Outils et composants additionnels pour monter un ordinateur de bureau Tournevis Phillips (cruciforme) Châssis d'ordinateur Bloc d'alimentation Processeur compatible AMD® au format AM4 Ventilateur du processeur compatible AMD® au format AM4/AM3 Module(s) de mémoire DDR4 Disque(s) dur(s) SATA Lecteur optique SATA (optionnel) Carte graphique (optionnelle) Module SSD M.2 SSD (optionnel) 1 sachet de vis Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.xivROG CROSSHAIR VIII DARK HERO 1-1
Introduction au produit
Chapitre 1 : Introduction au produit
- Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
- Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
- Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
- Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
- Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.
1.1 Avant de commencer
Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.1-2
Chapitre 1 : Introduction au produit
1.2 Schéma de la carte mèreROG CROSSHAIR VIII DARK HERO
Contenu du schéma Page
1. Socket du processeur 1-4
4. Connecteurs des ventilateurs et de la pompe 1-10
5. Connecteurs pour système de refroidissement liquide 1-11
6. Connecteurs d'alimentation 1-12
9. Connecteur pour port USB 3.2 Gen2 en façade 1-15
10. Connecteur USB 3.2 Gen 1 1-15
11. Connecteur USB 2.0
12. Connecteur Aura RGB Gen 2 adressable 1-17
13. Connecteur AURA RGB 1-18
14. Connecteur pour port audio en façade 1-19
15. Cavalier LN2 Mode 1-19
16. Connecteur ASUS Node 1-20
17. Points de mesure ProbeIt 1-21
18. Bouton de réinitialisation 1-22
19. Bouton ReTry 1-22
20. Bouton de démarrage sans échec 1-23
21. Interrupteur Slow Mode 1-23
22. Bouton Démarrer 1-24
23. Connecteur panneau système 1-25
24. Connecteur pour capteur thermique 1-26
25. Connecteur TPM 1-27
28. LED du connecteur d'alimentation 8 broches 1-29
29. LED d'activité du périphérique de stockage 1-301-4
Chapitre 1 : Introduction au produit
1. Socket du processeur
La carte mère est équipée d'un socket AMD® AM4 pour processeurs d'ordinateurs de bureau AMD® Ryzen™ de la série 5000 / 4000G / 3000 / 3000G / 2000 / 2000G.
- Le socket AM4 possède des broches différentes. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4.
- Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur.
- Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.ROG CROSSHAIR VIII DARK HERO 1-5
La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4. Un module mémoire DDR4 s'encoche différemment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4. Configurations mémoire recommandées1-6
Chapitre 1 : Introduction au produit
Configurations mémoire Vous pouvez installer des modules de mémoire DDR4 un-buffered et non-ECC de 4 Go, 8 Go, 16 Go et 32 Go sur les interfaces de connexion DDR4. Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
- La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
- Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.
- Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
- Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.ROG CROSSHAIR VIII DARK HERO 1-7
3. Slots d'extension
Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. Veuillez vous référer au tableau ci-dessous pour les configurations VGA et Hyper M.2 recommandées.1-8
Chapitre 1 : Introduction au produit
Configuration VGA recommandée Processeurs AMD® Ryzen™ des séries 5000 et 3000 Description Une carte VGA Deux cartes VGA Trois cartes VGA
- - x4 Processeurs AMD® Ryzen™ des séries 4000G et 2000 Description Une carte VGA Deux cartes VGA Trois cartes VGA
- - x4 Processeurs AMD® Ryzen™ des séries 3000 et 2000G Description Une carte VGA Deux cartes VGA Trois cartes VGA
- Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation des technologies CrossFireX™ ou SLI®.
- Assurez-vous de connecter les prises 8 et 4 broches avec l'utilisation des modes CrossFireX™ ou SLI®.
- Connectez les ventilateurs du châssis aux connecteurs pour ventilateurs du châssis de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleure ventilation.ROG CROSSHAIR VIII DARK HERO 1-9
Configuration de la carte série Hyper M.2 X16 Paramètres de bifurcation PCIe sur les slots PCIe x16 avec différents processeurs Ryzen™ Description Jusqu'à 2 SSD sur voies PCIe du processeur Jusqu'à 4 SSD sur voies PCIe du processeur
Processeurs AMD® Ryzen™ de la série 4000G Description Jusqu'à 2 SSD sur voies PCIe du processeur Jusqu'à 3 SSD sur voies PCIe du processeur
x4+x4 - Processeurs AMD® Ryzen™ des séries 3000 et 2000G Description Jusqu'à 2 SSD sur voies PCIe du processeur
- La carte série Hyper M.2 X16 est vendue séparément.
- Activez la carte série Hyper M.2 X16 dans les paramètres du BIOS. Processeurs AMD® Ryzen™ des séries 5000, 3000 et 20001-10
Chapitre 1 : Introduction au produit
4. Connecteurs des ventilateurs et de la pompe
Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes afin de refroidir le système.
- N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !
- Assurez-vous que le câble est correctement inséré dans le connecteur. Pour les kits de refroidissement liquide, branchez le connecteur de la pompe au connecteur AIO_PUMP. Connecteur Intensité Max Puissance Max Vitesse par défaut Contrôle partagé CPU_FAN 1A 12W Contrôle Q-Fan A CPU_OPT 1A 12W Contrôle Q-Fan A CHA_FAN1 1A 12W Contrôle Q-Fan - CHA_FAN2 1A 12W Contrôle Q-Fan - CHA_FAN3 1A 12W Contrôle Q-Fan - W_PUMP+ 3A 36W Pleine vitesse - AIO_PUMP 1A 12W Pleine vitesse - H_AMP 3A 36W Contrôle Q-Fan -ROG CROSSHAIR VIII DARK HERO 1-11
5. Connecteurs pour système de refroidissement liquide
Les connecteurs pour systèmes de refroidissement liquide vous permettent de connecter des sondes afin de surveiller la température et le débit du liquide de refroidissement. Vous pouvez régler manuellement les ventilateurs et la pompe à eau pour optimiser l'efficacité thermique de votre système de refroidissement liquide.1-12
Chapitre 1 : Introduction au produit
6. Connecteurs d'alimentation
Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les fiches de la source d'alimentation doivent être branchées selon une orientation précise, trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées.
- NE PAS connecter la prise 4 broches seule. Le faire peut entraîner une surchauffe de la carte mère dans des conditions d'utilisation intenses.
- Assurez-vous de connecter la prise 8 broches.
- Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.
- Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
- Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez un bloc d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système.ROG CROSSHAIR VIII DARK HERO 1-13
L'emplacement M.2 vous permet d'installer des SSD M.2.
- Pour les processeurs AMD® Ryzen™ de 3e génération, l'interface M.2_1 (socket 3) prend en charge les modes PCIe 4.0 x4 et SATA (pour lecteurs M Key 2242/2260/2280).
- Pour les processeurs AMD® Ryzen™ de 2e génération / AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega, le socket M.2_1 prend en charge les modes SATA et PCIe 3.0 x4 (pour lecteurs M Key 2242/2260/2280).
- Pour le chipset AMD® X570, l'interface M.2 (socket 3) prend en charge les modes PCIe 4.0 x4 et SATA (pour lecteurs M Key 2242/2260/2280/22110). Le module SSD M.2 est vendu séparément.1-14
Chapitre 1 : Introduction au produit
Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA. L'installation de disques durs Serial ATA permet de créer des volumes RAID 0, 1 et 10 par le biais du chipset embarqué AMD® X570.
- Ces slots sont réglés en mode [AHCI] par défaut. Si vous souhaitez créer une configuration RAID SATA via ces connecteurs, configurez l'élément SATA Mode du BIOS sur [RAID].
- Avant de créer un volume RAID, consultez le Guide de configuration RAID. Vous pouvez télécharger le Guide de configuration RAID sur le site Web d'ASUS.ROG CROSSHAIR VIII DARK HERO 1-15
10. Connecteur USB 3.2 Gen 1
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen1 supplémentaires. Le connecteur USB 3.2 Gen1 fournit des vitesses de transfert jusqu'à 5 Gb/s. Le module USB 3.2 Gen1 est vendu séparément.
9. Connecteur pour port USB 3.2 Gen2 en façade
Ce connecteur est dédié à la connexion de ports USB 3.2 Gen2 supplémentaires. Le connecteur USB 3.2 Gen2 fournit des vitesses de transfert jusqu'à 10 Gb/s. Le module USB 3.2 Gen2 est vendu séparément.1-16
Chapitre 1 : Introduction au produit
11. Connecteur USB 2.0
Ce connecteur est dédié à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB
2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s.
Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère ! Le module USB 2.0 est vendu séparément.loading-circle-11-18
Chapitre 1 : Introduction au produit
13. Connecteur AURA RGB
Le connecteur AURA RGB permet de brancher des bandes LED RGB. Le connecteur AURA RGB prend en charge 5050 bandes de LED multicolores RGB (12V/G/R/B), avec une puissance maximale de 12V/1A (12W). Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.
- L'éclairage et les couleurs réels varient en fonction de la bande LED.
- Si votre bande LED ne s'allume pas, vérifiez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.
- La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement.
- La bande LED est vendue séparément.ROG CROSSHAIR VIII DARK HERO 1-19
15. Cavalier LN2 Mode
Placez le cavalier sur les broches 2-3 pour optimiser la carte mère et résoudre le bug de démarrage à froid pendant le POST et permettre au système de démarrer.
14. Connecteur pour port audio en façade
Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.1-20
Chapitre 1 : Introduction au produit
16. Connecteur ASUS Node
Le connecteur Node permet de connecter des périphériques Node compatibles.ROG CROSSHAIR VIII DARK HERO 1-21
17. Points de mesure ProbeIt
La fonctionnalité ROG Probelt permet de détecter la tension et les paramètres d'overclocking de votre système grâce à un multimètre. Vous pouvez également mesurer les points Probelt pendant un overclocking. Utiliser Probelt Connectez l'une des sondes au point ProbeltGND puis connectez l'autre sonde sur un autre point Probelt afin de mesurer la tension correspondante. L'illustration ci-dessus est donnée à titre indicatif uniquement, la disposition des composants de la carte mère et l'emplacement des points de mesure peuvent varier selon le modèle de carte mère.1-22
Chapitre 1 : Introduction au produit
18. Bouton de réinitialisation
Appuyez sur ce bouton pour redémarrer le système.
Le bouton ReTry est spécialement conçu pour les fans d'overclocking. Il est le plus utile pendant le processus de démarrage lorsque le bouton de réinitialisation est inutilisable. Appuyez sur ce bouton pour forcer le redémarrage du système tout en conservant les mêmes paramètres afin d'effectuer plusieurs essais rapides et réussir le POST.ROG CROSSHAIR VIII DARK HERO 1-23
20. Bouton de démarrage sans échec
Le bouton Safe Boot applique temporairement les paramètres de sécurité du BIOS tout en conservant les paramètres d'overclocking, ce qui vous permet de modifier les paramètres causant un échec de démarrage. Le bouton de démarrage sans échec (Safe Boot) peut être utilisé à tout moment pour forcer le système à redémarrer dans le mode sans échec du BIOS.
21. Interrupteur Slow Mode
Le système peut planter si le processeur est instable à cause de paramètres d'overclocking extrêmes. Activez le commutateur Slow Mode pendant les phases de test au LN2 afin de réduire la fréquence du processeur et ainsi stabiliser le système, ce qui vous permet de conserver les données d'overclocking.1-24
Chapitre 1 : Introduction au produit
Appuyez sur le bouton d'alimentation pour démarrer le système, le mettre en veille ou l'éteindre (selon les paramètres du système d'exploitation). Ce bouton s'allume lorsque le système est alimenté pour indiquer que le système doit être éteint et tous les câbles débranchés avant de retirer ou installer des composants sur la carte mère.ROG CROSSHAIR VIII DARK HERO 1-25
23. Connecteur panneau système
Le connecteur panneau système prend en charges plusieurs fonctions relatives au châssis.
- Connecteur pour LED d'alimentation système (PLED) Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.
- LED d'activité du périphérique de stockage (HDLED) Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.
- Connecteur haut-parleur d'alerte système (SPEAKER) Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut- parleur vous permet d'entendre les bips d'alerte système.
- Bouton d'alimentation/Soft-off (PWRBTN) Ce connecteur 3-1 broches est réservé à la LED d'alimentation système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-off (selon les paramètres du système d'exploitation).
- Connecteur pour bouton de réinitialisation (RESET) Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.1-26
Chapitre 1 : Introduction au produit
24. Connecteur pour capteur thermique
Le connecteur pour capteur thermique permet de connecter un capteur afin de surveiller la température des périphériques et des composants essentiels de la carte mère. Connectez le capteur thermique et placez le sur le périphérique ou le composant de la carte mère pour détecter sa température. Le capteur thermique est vendu séparément.ROG CROSSHAIR VIII DARK HERO 1-27
Le connecteur TPM permet de connecter un module de sécurité TPM (Trusted Platform Module). Un module TPM permet de stocker les clés de cryptage, certificats numériques, mots de passe, données, améliore également la sécurité du réseau, protège les identités numériques et préserve l'intégrité du système. Le module TPM est vendu séparément.1-28
Chapitre 1 : Introduction au produit
Ces voyants offrent un système d'affichage à code symbolisé par deux valeurs numériques pour vous informer de l'état du système.
- Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.
- Veuillez consulter le tableau de débogage dans la section Annexes pour plus de détails.ROG CROSSHAIR VIII DARK HERO 1-29
Les témoins Q-LED vérifient l'état des composants clés (processeur, mémoire, carte graphique, périphériques de démarrage) durant la séquence de démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.
28. LED du connecteur d'alimentation 8 broches
La LED du connecteur d'alimentation s'allume pour indiquer que le connecteur d'alimentation 8 broches n'est pas branché.1-30
Chapitre 1 : Introduction au produit
29. LED d'activité du périphérique de stockage
LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.ROG CROSSHAIR VIII DARK HERO 2-1
Procédures d'installation de base
2.1 Monter votre ordinateur
Les illustrations de cette section sont données à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.Chapitre 2 : Procédures d'installation de base
2.1.1 Installer le processeur
Le socket AMD® AM4 est compatible avec les processeurs AMD® AM4. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur !Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.2-2
Chapitre 2 : Procédures d'installation de base
Ventilateur du processeur - Type 1
2.1.2 Installer le système de refroidissement
Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du système de refroidissement avant toute installation.ROG CROSSHAIR VIII DARK HERO 2-3
Ventilateur du processeur - Type 2 Lors de l'utilisation de ce type de ventilateur du processeur, retirez les vis et le module de rétention uniquement. Ne retirez pas la plaque du dessous.2-4
Chapitre 2 : Procédures d'installation de base
AIO_PUMP CPU_OPT CPU_FAN Pour installer une solution de refroidissement AIO Si vous souhaitez installer un système de refroidissement AIO, il est recommandé de l'installer après l'installation de la carte mère dans le châssis.ROG CROSSHAIR VIII DARK HERO 2-5
2.1.3 Installer un module de mémoire
Retirer un module de mémoire2-6
Chapitre 2 : Procédures d'installation de base
2.1.4 Installer une carte M.2
Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère.
La carte M.2 est vendue séparément.
Chapitre 2 : Procédures d'installation de base
2.1.5 Installer la carte mère
2. Placez neuf (9) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous)
pour sécuriser la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.
1. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont
alignés avec la zone d'E/S du châssis.ROG CROSSHAIR VIII DARK HERO 2-9
2.1.6 Connexion d'alimentation ATX
- NE PAS connecter la prise 4 broches seule. Le faire peut entraîner une surchauffe de la carte mère dans des conditions d'utilisation intenses.
- Assurez-vous de connecter la prise 8 broches, ou de connecter les prises 4 et 8 broches simultanément.2-10
Chapitre 2 : Procédures d'installation de base
2.1.7 Connexion de périphériques SATA
2.1.8 Connecteur E/S avant
USB 3.2 Gen2 Pour installer un connecteur USB 3.2 Gen2Pour installer le kit ASUS Q-Connector Ce connecteur ne peut être installé que dans un seul sens. Insérez le connecteur jusqu'à ce qu'il soit bien en place. USB 2.0 AAFP Connecteur USB 2.0 Connecteur audio pour façade de châssis d'ordinateur USB 3.2 Gen1 Pour installer un connecteur USB 3.2 Gen1 Connecteur pour haut-parleur système2-12
Chapitre 2 : Procédures d'installation de base
2.1.9 Installer une carte d'extension
Pour installer une carte PCIe x16 Pour installer une carte PCIe x1ROG CROSSHAIR VIII DARK HERO 2-13
- Assurez-vous que l'antenne Wi-Fi ASUS 2x2 est bien installée sur les ports Wi-Fi.
- Placez l'antenne à plus de 20 cm de toute personne. L'illustration ci-dessus est donnée à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle, les instructions d'installation sont toutefois identiques.
2.1.10 Installer l'antenne Wi-Fi
Installer l'antenne Wi-Fi à double bande ASUS 2x2 Connectez l'antenne Wi-Fi ASUS 2x2 incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur.2-14
Chapitre 2 : Procédures d'installation de base
2.2 Bouton de mise à jour du BIOS
BIOS FlashBack Assurez-vous d'avoir installé le processeur sur votre carte mère ROG CROSSHAIR VIII DARK HERO afin d'activer BIOS Flashback™. BIOS Flashback™ vous permet de mettre à jour le BIOS sans avoir à accéder au BIOS actuel ou au système d'exploitation. Connectez simplement un périphérique de stockage USB (dans le port USB marqué sur le panneau d'E/S) et maintenez le bouton BIOS FlashBack™ enfoncé pendant 3 secondes pour lancer la mise à jour automatique du BIOS. Référez-vous à l'illustration ci-dessous pour localiser l'emplacement du bouton et du port BIOS FlashBack™. Consultez la section Mettre à jour le BIOS du chapitre 3 pour consulter la liste des autres méthodes de mise à jour du BIOS.
- Ne pas débrancher le périphérique de stockage, allumer l'ordinateur ou appuyer sur le bouton Clear CMOS (CLR_CMOS) lors de la mise à jour du BIOS. En cas d'interruption du processus de mise à jour, veuillez répéter les procédures pour terminer la mise à jour du BIOS.
- Si le voyant lumineux clignote pendant cinq secondes puis reste allumé, cela signifie que la fonction BIOS Flashback™ rencontre des difficultés de fonctionnement. Causes possibles : 1. Mauvaise installation du périphérique de stockage. 2. Nom de fichier incorrect ou format de fichier invalide. Veuillez redémarrer le système pour corriger ce problème.
- La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service après- vente ASUS le plus proche pour obtenir de l'aide. Pour plus d'informations sur l'utilisation de la fonction BIOS FlashBack™, consultez https://www.asus.com/support/ ou scannez le code QR ci-dessous. Bouton BIOS Flashback™ Port BIOS Flashback™ROG CROSSHAIR VIII DARK HERO 2-15
2.3 Connecteurs arrières et audio de la carte mère
2.3.1 Connecteurs arrières
Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Il est fortement recommandé de connecter vos périphériques USB 3.2 Gen1 sur les ports USB 3.2 Gen1 et les périphériques USB 3.2 Gen2 sur les ports USB 3.2 Gen2 afin d'obtenir un débit et des performances accrus. Connecteurs arrières
Bouton Clear CMOS. L'utilisation de ce bouton permet d'effacer les informations de configuration du BIOS. N'utilisez ce bouton que si le système se bloque suite à un overclocking.
2. USB 3.2 Gen1 sur les ports E1 et E2
3. USB 3.2 Gen1 sur les ports E3 et E4
8. USB 3.2 Gen2 sur les ports 1 et 2 Type-A
9. USB 3.2 Gen2 sur les ports 3 et 4 Type-A
10. USB 3.2 Gen2 sur les ports 6 et 7 Type-A
13. Sortie S/PDIF optique
14. Prises audio plaquées or**
- et ** : reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.2-16
Chapitre 2 : Procédures d'installation de base
- 1 x LED d'indications du port Ethernet Intel® I211-AT 1Gb
Connecteurs audio ** Configurations audio 2, 4, 5.1 et 7.1 canaux Interface de connexion Casque / 2 canaux 4 canaux 5.1 canaux 7.1 canaux Bleu clair Entrée audio Entrée audio Entrée audio Sortie haut- parleurs latéraux Vert Sortie audio Sortie haut-parleurs avants Sortie haut-parleurs avants Sortie haut- parleurs avants Rose Entrée micro Entrée micro Entrée micro Entrée micro Orange – – Haut-parleur central/Caisson de basse Haut-parleur central/Caisson de basse Noir – Sortie haut-parleurs arrières Sortie haut-parleurs arrières Sortie haut- parleurs arrières
LED ACT/LIEN LED VITESSE
État Description État Description Éteint Pas de lien Éteint Connexion 10 Mb/s Orange Lien établi Orange Connexion 100 Mb/s Clignotant Activité de données Vert Connexion 1 Gb/s LED ACT/ LIEN LED VITESSEPort réseauLED ACT/ LIEN LED VITESSEPort réseau
LED ACT/LIEN LED VITESSE
État Description État Description Éteint Pas de lien Éteint Pas de lien Vert Lien établi Vert 2,5 Gb/s Clignotant Activité de données Orange Connexion 1Gb/s / 100Mb/s / 10Mb/sROG CROSSHAIR VIII DARK HERO 2-17
Connexion à un casque ou un microphone Connexion à des haut-parleurs stéréo Connecter un système de haut-parleurs 22-18
Chapitre 2 : Procédures d'installation de base
Connexion à un système de haut-parleurs 7.1 Connexion à un système de haut-parleurs 5.1 Connecter un système de haut-parleurs 4ROG CROSSHAIR VIII DARK HERO 2-19
2.4 Démarrer pour la première fois
1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.
4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une
protection contre les surtensions.
5. Allumez l'ordinateur en suivant la séquence suivante :
a. Écran b. Périphériques de stockage externes (en commençant par le dernier sur la chaîne) c. Alimentation système
6. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume.
Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards “non polluants” ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage. Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ou des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des cavaliers et les connexions, ou faites appel au service après-vente de votre revendeur. Bip BIOS Description 1 bip court Processeur graphique détecté Démarrage rapide désactivé Aucun clavier détecté 1 bip continu suivi de 2 bips courts suivis d'une pause (répété) Aucune mémoire détectée 1 bip continu suivi de 3 bips courts Processeur graphique non détecté 1 bip continu suivi de 4 bips courts Panne d'un composant matériel
7. Au démarrage, maintenez la touche <Suppr.> enfoncée pour accéder au menu de
configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.
2.5 Éteindre l'ordinateur
Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt logiciel en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS.2-20
Chapitre 2 : Procédures d'installation de base
BIOS et configurations RAID
Chapitre 3 : BIOS et configurations RAID
Pour plus d'informations sur le BIOS et les configurations RAID, consultez la page www.asus.com/support.
3.1 Présentation du BIOS
Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité que sous un système d'exploitation. Le terme «BIOS» spécifié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale. Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :
- Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
- Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS. Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.
- Lors du téléchargement ou de la mise à jour du BIOS de cette carte mère, n'oubliez pas de renommer le fichier C8DH.CAP.
- Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options.3-2
Chapitre 3 : Le BIOS
Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.> ou <F2> lors du POST (Power-On Self Test). Si vous n'appuyez pas sur <Suppr.> ni sur <F2>, le POST continue ses tests. Accéder au BIOS après le POST Pour accéder au BIOS après le POST, vous pouvez :
- Appuyer simultanément sur <Ctrl>+<Alt>+<Suppr.>.
- Appuyez sur le bouton de réinitialisation du châssis.
- Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. Une fois l'une des ces trois options utilisée, appuyez sur <Suppr.> pour accéder au BIOS.
- Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
- Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère.
- Le BIOS ne prend pas en charge les périphériques Bluetooth. L'écran de menu BIOS Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche <F7>.
EZ Update vous permet de mettre à jour la carte mère sous environnement Windows®.
- EZ Update nécessite une connexion internet par l'intermédiaire d'un réseau ou d'un FAI (Fournisseur d'accès internet).
- Cet utilitaire est disponible sur le périphérique de stockage USB accompagnant votre carte mère.ROG CROSSHAIR VIII DARK HERO 3-3
ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. Pour mettre à jour le BIOS :
- Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.
- NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !
1. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de
2. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool
(Outils), sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur <Entrée>.
3. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Drive (Lecteur).
4. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de
stockage contenant le fichier BIOS, puis appuyez sur <Entrée>.
5. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Folder (Dossier).
6. Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis
appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.3-4
Chapitre 3 : Le BIOS
ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage USB contenant le fichier BIOS à jour. Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible. Restaurer le BIOS Pour restaurer le BIOS :
1. Allumez l'ordinateur.
2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible
sur l'un des ports USB de votre ordinateur.
3. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une
fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
4. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos
réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !ROG CROSSHAIR VIII DARK HERO 3-5
Cette carte mère est livrée avec l'utilitaire de configuration RaidXpert2 qui prend en charge les configurations suivantes : Volume, RAIDABLE, RAID 0, RAID 1 et RAID 10 (en fonction de la licence du système). Définitions RAID Volume vous permet de relier le stockage d'un ou plusieurs disques, quel que soit l'espace sur ces disques. Cette configuration est utile pour trouver de l'espace sur les disques inutilisés par d'autres disques dans l'ensemble. Cette configuration ne procure aucun avantage en terme de performances ou de redondance de données, une défaillance de disque entraînera une perte de données. RAIDABLE Ces ensembles (aussi connus sous le nom de RAID Ready) représentent un type spécial de Volume (JBOD) qui permet à l'utilisateur d'ajouter davantage d'espace de stockage ou de créer un ensemble redondant après l'installation du système. Les ensembles RAIDABLE sont créés à l'aide de l'Option ROM, UEFI ou rcadm. La capacité à créer des ensembles RAIDABLE peut varier en fonction du système. RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration. RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques. Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/support, ou scanner ce code QR.3-6
Chapitre 3 : Le BIOS
Chapter 3ROG CROSSHAIR VIII DARK HERO
A-1 Annexes Annexes Annexes Tableau de débogage Q-Code (continue à la page suivante) Code Description 00 Non utilisé 01 Mise sous tension. Détection du type de réinitialisation (soft/hard). 02 Initialisation AP avant chargement du microcode 03 Initialisation de l'agent système avant chargement du microcode 04 Initialisation PCH avant chargement du microcode 06 Chargement du microcode 07 Initialisation AP après chargement du microcode 08 Initialisation de l'agent système après chargement du microcode 09 Initialisation PCH après chargement du microcode 0B Initialisation du cache 0C – 0D Réservé aux futurs codes d'erreur AMI SEC 0E Microcode introuvable 0F Microcode non chargé 10 PEI Core est lancé 11 – 14 L'initialisation pré-mémoire du processeur est lancée 15 – 18 L'initialisation pré-mémoire de l'agent système est lancée 19 – 1C L'initialisation pré-mémoire PCH est lancée 2B – 2F Initialisation de la mémoire 30 Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous) 31 Mémoire installée 32 – 36 Initialisation post-mémoire du processeur 37 – 3A L'initialisation post-mémoire de l'agent système est lancée 3B – 3E L'initialisation post-mémoire du PCH est lancée 4F DXE IPL est lancé 50 – 53 Erreur d'initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible 54 Erreur d'initialisation de la mémoire non spéciée 55 Mémoire non installée 56 Type de processeur ou vitesse invalide 57 Le processeur ne correspond pas 58 Échec de l'auto test du processeur ou erreur du cache du processeur possible
Le micro-code du processeur est introuvable ou la mise à jour du micro-code a échoué 5A Erreur du processeur interne 5B Le PPI de réinitialisation n'est pas disponible 5C – 5F Réservé aux futurs codes d'erreur AMIA-2 Annexes Annexes Tableau de débogage Q-Code Code Description E0 La reprise S3 est lancée (Le PPI de reprise S3 est appelé par le DXE IPL) E1 Exécution du Boot Script S3 E2 Reposter la vidéo E3 Appel de vecteur de réveil S3 du système d'exploitation E4 – E7 Réservé aux futurs codes de progression AMI E8 Échec de reprise S3 E9 PPI reprise S3 introuvable EA Erreur de script reprise démarrage S3 EB Erreur de réveil du système d'exploitation S3 EC – EF Réservé aux futurs codes d'erreur AMI F0 Condition de récupération déclenchée par le rmware (Auto récupération) F1 Condition de récupération déclenchée par l'utilisateur (Récupération forcée) F2 Le processus de récupération est lancé F3 Image de récupération du microprogramme trouvée F4 Image de récupération du microprogramme chargée F5 – F7 Réservé aux futurs codes de progression AMI F8 La récupération PPI n'est pas disponible F9 Capsule de récupération introuvable FA Capsule de récupération invalide FB – FF Réservé aux futurs codes d'erreur AMI 60 DXE Core est lancé 61 Initialisation NVRAM 62 Installation des Services d'exécution du PCH 63 – 67 L'initialisation DXE du processeur est lancée 68 Initialisation du pont hôte PCI 69 L'initialisation de l'agent système DXE est lancée 6A L'initialisation SMM de l'agent système DXE est lancée 6B – 6F Initialisation de l'agent système DXE (Module spécique agent système) 70 L'initialisation PCH DXE est lancée 71 L'initialisation PCH DXE SMM est lancée 72 Initialisation des périphériques PCH 73 – 77 Initialisation des périphériques PCH DXE (Module PCH spécique) 78 Initialisation du module ACPI 79 Initialisation CSM 7A – 7F Réservé aux futurs codes AMI DXE (continue à la page suivante)ROG CROSSHAIR VIII DARK HERO A-3 Annexes Tableau de débogage Q-Code Code Description
La phase de sélection de périphérique de démarrage Boot Device (BDS) est lancée 91 La connexion du pilote est lancée 92 L'initialisation du bus PCI est lancée 93 Initialisation du contrôleur de branchement à chaud du bus PCI 94 Énumération du bus PCI 95 Demander les ressources du bus PCI 96 Aecter les ressources du bus PCI 97 Les périphériques de sortie de la console se connectent 98 Les périphériques d'entrée de la console se connectent 99 Initialisation Super IO 9A L'initialisation USB est lancée 9B Réinitialisation USB 9C Détection USB 9D Activer USB 9E – 9F Réservé aux futurs codes AMI A0 L'initialisation IDE est lancée A1 Réinitialisation IDE A2 Détection IDE A3 Activer IDE A4 L'initialisation SCSI est lancée A5 Réinitialisation SCSI A6 Détection SCSI A7 Activer SCSI A8 Conguration de vérication du mot de passe A9 Démarrage de la conguration AA Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous) AB Conguration attente entrée AC Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous) AD Événement Prêt à démarrer AE Événement Legacy Boot (Démarrage hérité) AF Événement services de sortie de démarrage B0 Début de temps de dénition d'adresse virtuelle MAP B1 Fin de temps de dénition d'adresse virtuelle MAP B2 Initialisation des options Legacy de la ROM B3 Réinitialisation du système (continue à la page suivante)A-4 Annexes Annexes Points de contrôle ACPI / ASL (Sous système d'exploitation) Code Description 03 Le système entre en état de veille S3 04 Le système entre en état de veille S4 05 Le système entre en état de veille S5 30 Le système sort de l'état de veille S3 40 Le système sort de l'état de veille S4 AC Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode PIC. AA Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode APIC. Code Description B4 Branchement à chaud USB B5 Branchement à chaud du bus PCI B6 Nettoyage de la NVRAM B7 Réinitialisation de conguration (Réinitialisation des paramètres NVRAM) B8– BF Réservé aux futurs codes AMI D0 Erreur d'initialisation du processeur D1 Erreur d'initialisation de l'agent système D2 Erreur d'initialisation PCH D3 Certains des protocoles d'architecture ne sont pas disponibles D4 Erreur d'allocation des ressources PCI. Hors ressources D5 Aucun espace pour les options Legacy de la ROM D6 Périphériques de sortie de la console introuvables D7 Périphériques d'entrée de la console introuvables D8 Mot de passe erroné D9 Erreur de chargement d'option de démarrage (Erreur LoadImage) DA Échec d'option de démarrage (Erreur StartImage) DB Échec de la mise à jour Flash DC Le protocole de réinitialisation n'est pas disponible Tableau de débogage Q-CodeROG CROSSHAIR VIII DARK HERO A-5 Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / téléphone : (510)739-3777 / (510)608-4555 Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour orir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes : - Réorienter ou repositionner l'antenne de réception. - Augmenter la distance de séparation entre l'appareil et le récepteur. - Brancher l'appareil sur une prise secteur d'un circuit diérent de celui auquel le récepteur est branché. - Consulter le revendeur ou un technicien radio/TV qualié pour obtenir de l'aide. Déclaration de conformité HDMI™ Le terme HDMI™ (High-Denition Multimedia Interface) et le logo HDMI™ sont des marques commerciales ou marques déposées par HDMI™ Licensing Administrator, Inc. Note sur l'exposition aux fréquences radio Cet appareil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas être situées près de ou utilisées conjointement avec une autre antenne ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio.A-6 Annexes Annexes Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Operation in the band 5150–5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems. CAN ICES-003(B)/NMB-003(B) Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l’intérieur an de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux. CAN ICES-003(B)/NMB-003(B)ROG CROSSHAIR VIII DARK HERO A-7 Annexes Termes de licence Google™ Copyright © 2021 Google Inc. Tous droits réservés. Sous Licence Apache, Version 2.0 (la “Licence”) ; ce chier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur : http://www.apache.org/licenses/LICENSE-2.0 Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués “TELS QUELS”, SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites. Consultez la Licence pour les termes spéciques gouvernant les limitations et les autorisations de la Licence.A-8 Annexes Annexes Déclaration de conformité aux normes environnementales ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les diérentes normes de respect de l'environnement. Consultez le site http://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes UE REACH et Article 33 En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://csr.asus.com/english/REACH.htm. UE RoHS Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : http://csr.asus.com/english/article.aspx?id=35 Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques. Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.ROG CROSSHAIR VIII DARK HERO A-9 Annexes Précautions d’emploi de l’appareil : a. Soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). b. Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs…), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l’implant pour réduire les risques d’interférence. c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n’est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau. d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.A-10 Annexes Annexes Forenklet EU-overensstemmelseserklæring ASUSTeK Computer Inc. erklærer hermed at denne enhed er i overensstemmelse med hovedkravene og øvrige relevante bestemmelser i direktivet 2014/53/EU. Hele EU-overensstemmelseserklæringen kan ndes på https://www.asus.com/support/ Wi-Fi, der bruger 5150-5350 MHz skal begrænses til indendørs brug i lande, der er anført i tabellen: Vereenvoudigd EU-conformiteitsverklaring ASUSTeK Computer Inc. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op https://www.asus.com/support/ De WiFi op 5150-5350MHz zal beperkt zijn tot binnengebruik voor in de tabel vermelde landen: Lihtsustatud EÜ vastavusdeklaratsioon Käesolevaga kinnitab ASUSTek Computer Inc, et seade vastab direktiivi 2014/53/EÜ olulistele nõuetele ja teistele asjakohastele sätetele. EL vastavusdeklaratsiooni täistekst on saadaval veebisaidil https://www.asus.com/support/ Sagedusvahemikus 5150-5350 MHz töötava WiFi kasutamine on järgmistes riikides lubatud ainult siseruumides: Eurooppa - EY:n vaatimustenmukaisuusvakuutus ASUSTek Computer Inc. ilmoittaa täten, että tämä laite on direktiivin 2014/53/ EU olennaisten vaatimusten ja muiden asiaankuuluvien lisäysten mukainen. Koko EY:n vaatimustenmukaisuusvakuutuksen teksti on luettavissa osoitteessa https://www.asus.com/support/ 5 150 - 5 350 MHz:in taajuudella toimiva WiFi on rajoitettu sisäkäyttöön taulukossa luetelluissa maissa: ااااا ااااااا اااااا ااا اااا اااا اا ااااا ASUSTek Computer Inc 2014/53/EU
- ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
- ASUS se réserve le droit d'interpréter et de clarier les informations relatives à la garantie commerciale ASUS.
- Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'aecte ou ne limite d'aucune façon les droits acquis par la garantie légale. Pour plus d'informations sur la garantie, consultez le site https://www.asus.com/fr/support/. G: ASUS Garantieinformationen
