| Type de produit | Égaliseur graphique deux canaux |
| Marque | DBX |
| Modèle | 215s |
| Nombre de canaux | 2 |
| Bandes de fréquence | 15 bandes par canal (2/3 d'octave) |
| Réponse en fréquence | <10 Hz à >50 kHz (+0,5/-3 dB) |
| Plage dynamique | >112 dB |
| Rapport signal/bruit | >95 dB |
| Distorsion (DHT+Bruit) | <0,003 % |
| Bypass | Oui, touche sur panneau avant avec LED rouge |
| Filtre coupe-bas | 12 dB/octave à 50 Hz, activable par touche |
| Amplitude d'accentuation/atténuation | ±6 dB ou ±12 dB sélectionnable |
| Gain d'entrée | ±12 dB |
| Afficheur de niveau | 4 LEDs (dont Clip rouge à +18 dBu) |

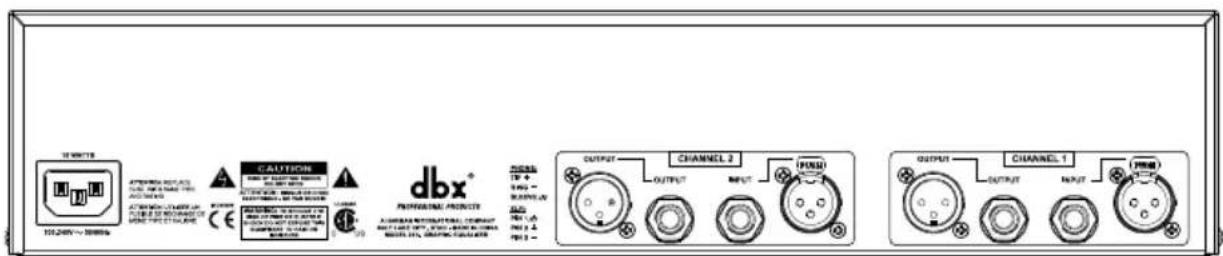

| Entrées | XLR femelle et Jack 6,35 mm stéréo (symétriques/asymétriques) |
| Sorties | XLR mâle et Jack 6,35 mm stéréo |
| Impédance d'entrée | 40 kΩ symétrique, 20 kΩ asymétrique |
| Impédance de sortie | 100 Ω symétrique, 50 Ω asymétrique |
| Niveau d'entrée max | >+21 dBu |
| Alimentation | 100-240 V CA, 50/60 Hz, 15 W |
| Dimensions (H × L × P) | 44 mm × 483 mm (19 pouces) × 152 mm |
| Poids net | 2,2 kg |
| Montage en rack | Oui, 1U, vis fournies |
| Accessoires fournis | Cordon d'alimentation, mode d'emploi, 4 vis de montage, formulaire d'enregistrement |
| Garantie | 2 ans pièces et main-d'œuvre (États-Unis) |
| Entretien et nettoyage | Nettoyer avec un tissu sec, ne pas obstruer les ouvertures de ventilation |
FOIRE AUX QUESTIONS - 215s DBX
Comment connecter le DBX 215s à mon système audio ?
Placez tous les équipements hors tension. Connectez les sorties de votre source (console de mixage) aux entrées de l'égaliseur (XLR ou Jack). Reliez les sorties de l'égaliseur aux amplificateurs ou filtres actifs. Branchez le cordon d'alimentation et mettez sous tension. Réglez le gain d'entrée et les curseurs selon vos besoins.
Que signifie la LED Clip sur le panneau avant ?
La LED Clip s'allume lorsque le signal interne atteint 3 dB en dessous de l'écrêtage (environ +18 dBu). Cela peut indiquer un niveau d'entrée trop élevé, un gain excessif ou une accentuation trop forte des curseurs. Réduisez le gain d'entrée ou ajustez les curseurs pour éviter la distorsion.
Comment utiliser la fonction Bypass ?
Appuyez sur la touche EQ Bypass pour retirer l'égalisation du trajet du signal. La LED rouge s'allume pour indiquer le bypass. Notez que le bypass n'affecte ni le gain d'entrée ni le filtre coupe-bas. Cela permet de comparer le son avec et sans égalisation.
Comment régler le gain d'entrée ?
Tournez le bouton Gain d'entrée (Input Gain) pour ajuster le niveau de -12 dB à +12 dB. Utilisez l'afficheur de niveau à 4 LEDs pour surveiller le signal. Évitez que la LED rouge (Clip) s'allume de façon continue pour préserver la qualité sonore.
Quelle est la différence entre les modes ±6 dB et ±12 dB ?
La touche Boost/Cut permet de choisir l'amplitude d'accentuation/atténuation des curseurs. En position ±6 dB, chaque curseur peut ajuster le niveau de ±6 dB. En position ±12 dB, la plage est doublée à ±12 dB, offrant plus de correction mais avec un risque accru de distorsion si utilisé excessivement.
Comment nettoyer le DBX 215s ?
Débranchez l'appareil du secteur. Utilisez un tissu sec et doux pour nettoyer le boîtier et le panneau avant. N'utilisez pas de liquides ou de produits abrasifs. Assurez-vous de ne pas obstruer les ouvertures de ventilation.
Que faire si l'appareil ne s'allume pas ?
Vérifiez que le cordon d'alimentation est correctement branché à l'arrière de l'égaliseur et à la prise secteur. Testez la prise avec un autre appareil. Si le problème persiste, consultez un technicien qualifié. Ne tentez pas d'ouvrir l'appareil.
Puis-je utiliser des câbles asymétriques avec le 215s ?
Oui, les entrées et sorties acceptent les signaux symétriques et asymétriques. Pour une connexion asymétrique, utilisez un câble Jack mono ou un adaptateur. Cependant, pour une meilleure immunité au bruit, privilégiez les connexions symétriques.
Comment monter l'égaliseur en rack ?
Utilisez les quatre vis avec rondelles fournies pour fixer l'égaliseur dans un rack standard 19 pouces. L'appareil occupe 1U (44 mm de hauteur). Évitez de le placer près de sources de chaleur excessive et assurez une ventilation suffisante.
Quelle est la consommation électrique du DBX 215s ?
La consommation est de 15 W sous une tension de 100-240 V CA, 50/60 Hz. L'appareil peut rester branché en permanence grâce à sa faible consommation, mais il est recommandé de le débrancher en cas d'orage ou de longue inutilisation.
