Type de produit	Carte son interne PCI Express
Nombre de canaux	7.1
Convertisseur numérique-analogique (DAC)	ESS SABRE9006A (8 canaux)
Rapport signal-bruit (SNR) sortie avant	116 dB (pondéré A)
Rapport signal-bruit (SNR) sortie casque	110 dB (pondéré A) à 600 Ω
Rapport signal-bruit (SNR) entrée	110 dB (pondéré A)
Distorsion harmonique totale + bruit (THD+N) sortie	0.001 % (-100 dB) à 1 kHz
Distorsion harmonique totale + bruit (THD+N) entrée	0.000316 % (-110 dB) à 1 kHz
Réponse en fréquence	<10 Hz à 48 kHz (-3 dB, 24 bits/96 kHz)
Tension de sortie pleine échelle	2 Vrms (5,65 Vp-p)
Impédance de casque supportée	16 ~ 600 Ω
Interface bus	PCI Express v1.0 ou supérieur
Alimentation	Alimentation PCI Express + connecteur périphérique 6 broches
Taux d'échantillonnage maximal	192 kHz / 24 bits (lecture et enregistrement)
Connecteurs arrière	3 sorties analogiques 3,5 mm (avant, arr, central/subwoofer), 1 entrée analogique combo micro/ligne 3,5 mm, 1 sortie casque 3,5 mm, 1 sortie S/PDIF optique, 1 port boîtier de commande (optionnel)
Systèmes d'exploitation compatibles	Windows 10 / 8.1 / 8 / 7 (32/64 bits)
Logiciels inclus	Sonic Studio, Sonic Radar, pilotes ASIO 2.0
Fonctions spéciales	Préampli micro intégré, Dolby Digital Live, DTS Connect, mode personnalisable Strix RAID

FOIRE AUX QUESTIONS - Strix Soar ASUS

Comment installer les pilotes de la carte son Strix Soar ?

Insérez le CD de support fourni dans le lecteur optique. Si l'exécution automatique est activée, le programme d'installation démarre automatiquement. Sinon, ouvrez votre lecteur CD/DVD et double-cliquez sur setup.exe. Suivez les instructions à l'écran et acceptez le contrat de licence. Redémarrez l'ordinateur à la fin de l'installation.

Pourquoi je n'entends aucun son de mes haut-parleurs ?

Vérifiez d'abord que la carte son est correctement alimentée via le connecteur à 6 broches. Assurez-vous que les haut-parleurs sont branchés et allumés, que le volume n'est pas coupé dans le centre audio Strix, et que le périphérique de lecture par défaut dans Windows est réglé sur 'Périphérique audio Strix' (Panneau de configuration > Son). Si vous utilisez la sortie S/PDIF avec Dolby Digital Live, la sortie analogique est coupée ; désactivez cette option si nécessaire.

Comment connecter un casque à la carte son ?

Branchez votre casque directement sur la prise sortie casque (port 3,5 mm) située à l'arrière de la carte ou sur le boîtier de commande Strix (modèles compatibles). La carte supporte une impédance de 16 à 600 Ω pour des performances optimales.

Puis-je utiliser un microphone avec cette carte son ?

Oui, connectez votre microphone externe au port entrée microphone (prise 3,5 mm combo micro/ligne). Un préamplificateur de haute qualité est intégré. Dans le logiciel Sonic Studio, vous pouvez régler le niveau et activer la surveillance numérique.

Comment configurer un système de haut-parleurs 5.1 ou 7.1 ?

Connectez les sorties avant, arr, central/subwoofer et latéral (pour 7.1) aux entrées correspondantes de vos haut-parleurs. Utilisez les prises 3,5 mm de la carte : avant (verte), arr (noire), central/subwoofer (orange), latéral (grise). Dans le centre audio Strix, sélectionnez la configuration adéquate.

L'icône du centre audio Strix n'apparaît pas dans la barre des tâches. Que faire ?

Assurez-vous que le pilote est installé. Si l'icône manque, allez dans le Panneau de configuration de Windows et double-cliquez sur 'Centre audio Strix' pour la réactiver. Si cela ne fonctionne pas, réinstallez le pilote après avoir désinstallé la version précédente (via Ajouter/Supprimer des programmes).

Quels sont les prérequis système pour installer la carte son Strix Soar ?

Un slot PCI Express libre (v1.0 ou supérieur), un connecteur d'alimentation périphérique 6 broches disponible, Windows 10/8.1/8/7 (32 ou 64 bits), un processeur Intel Pentium 4 1,4 GHz ou AMD Athlon 1400 ou supérieur, 256 Mo de RAM, 60 Mo d'espace disque, et un lecteur CD/DVD pour l'installation du pilote.

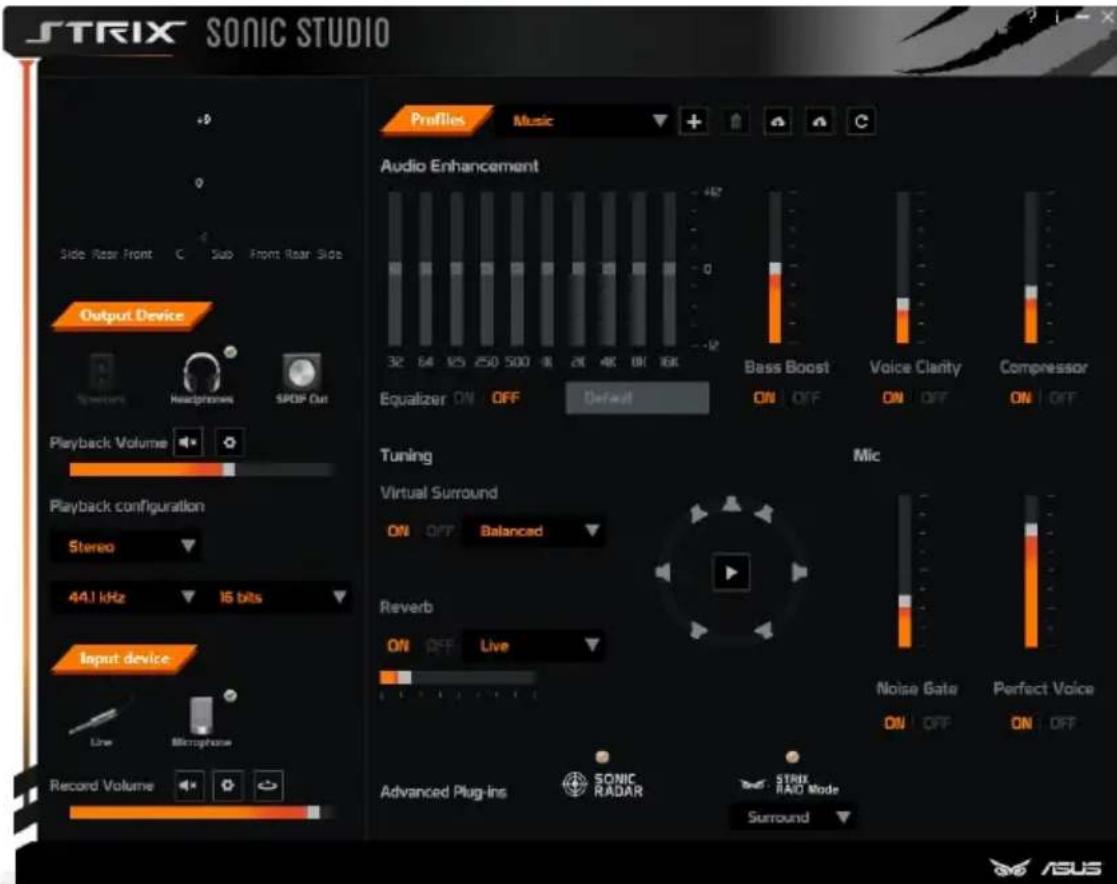

Comment utiliser Sonic Studio et Sonic Radar ?

Sonic Studio est un logiciel de traitement audio offrant des effets surround et des améliorations sonores. Sonic Radar est une superposition visualisant les sons du jeu (comme les pas ennemis) pour vous aider à les localiser. Configurez ces outils via les icônes dans la barre des tâches ou le menu Démarrer. Consultez les manuels dédiés pour plus de détails.

Je n'entends pas le son via la sortie S/PDIF. Que vérifier ?

Activez la sortie S/PDIF dans le centre audio Strix. Assurez-vous que le câble optique est correctement branché sur la carte et sur votre décodeur/récepteur AV. Vérifiez que votre récepteur est réglé sur l'entrée et le mode appropriés (PCM, Dolby Digital, DTS). Pour le PCM, essayez un taux d'échantillonnage plus bas (44,1 ou 48 kHz) si votre récepteur ne supporte pas 192 kHz.

Comment désinstaller ou réinstaller le pilote de la carte son ?

Allez dans Panneau de configuration > Ajouter/Supprimer des programmes, sélectionnez le pilote Strix, puis cliquez sur Modifier/Supprimer. Choisissez 'Supprimer' et redémarrez l'ordinateur. Pour réinstaller, insérez le CD de support et exécutez setup.exe, ou téléchargez la dernière version sur le site d'ASUS.

MODE D'EMPLOI Strix Soar ASUS

Manuel de l'utilisateur

F11113

Deuxième Édition

Juillet 2018

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelquemoyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite express de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "EN L'ETAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADOQUATION À UN BUT PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, SES CADRES, SES EMPLOYÉS OU SES AGENTS NE PEUVENT ÉTRE TENUS RESPONSABLES DES DÉGATS INDIRECTS, SPEÇAUX, ACCIDENTELS OU CONSÉCUTIFS (Y COMPRIS LES DÉGATS POUR MANQUE À GAGNER, PERTES DE PROFITS, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION PROFESSIONNELLE OU ASSIMILÉ), MÈME SI ASUS A ETÉ PRÉVENU DE LA POSSIBILITÉ DE TELS DÉGATS DÉCOULANT DE TOUT DÉFAUT OU ERREUR DANS LE PRESENT MANUEL OU PRODUIT.

LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PREAVIS, ET NE DOIVENT PAS ÉTRE INTERPRIÉTÉS COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'EVENTUELLES ERREURS OU INEXACTITUES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

1. Introduction 4

1.1 Contenu de la boîte 4 1.2 Configuration requise 4 1.3 Spécifications générales 5

2. Vue d'ensemble matérielle 8

Boîtier de commande 9

3. Installer le pilote 11

3.1 Installer le pilote 11 3.2 Désinstaller ou réinstaller le pilote 12

4. Connecter des haut-parleurs et des périphériques 13

4.1 Connexion au boîtier de commande Strix (Strix Raid DLX/PRO uniquement) 13 4.2 Connexion d'entrée TOSLINK et COAXIAL SPDIF....15 4.3 Connecter un microphone ou une entrée audio.. 16 4.4 Connecter un casque stéréo 17 4.5 Connecter des systèmes de haut-parleurs analogiques 18

5. Logiciels utilitaires 22

5.1 Aperçu de Sonic Studio 22 5.2 Aperçu de Sonic Radar 23

6. Dépannage 24

Notice 27

Marques commerciales 27

Licence 27

Droits d'auteur 27

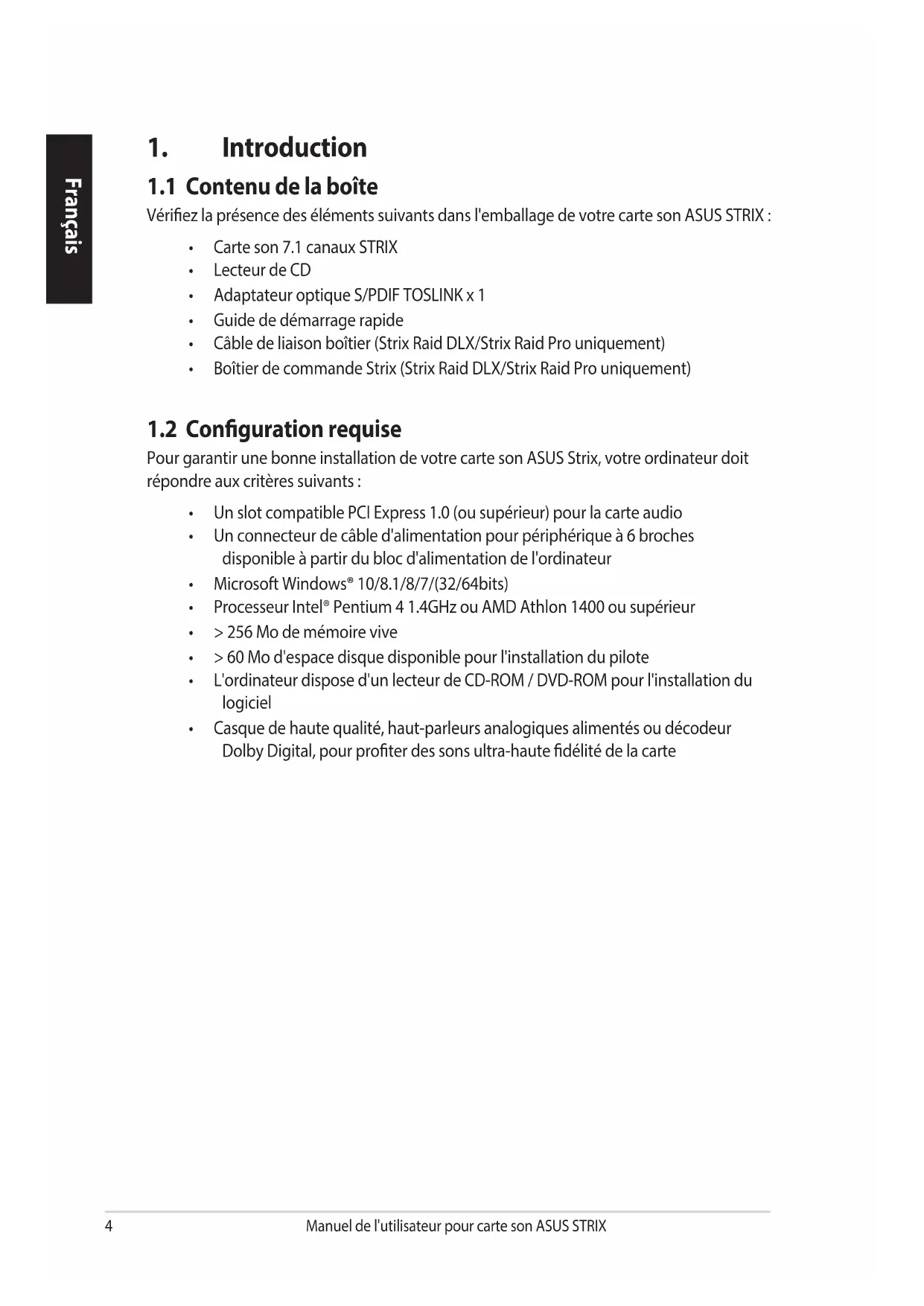

1.1 Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte son ASUS STRIX :

Carte son 7.1 canaux STRIX Lecteur de CD Adaptateur optique S/PDIF TOSLINK x 1 Guide de démarrage rapide Câble de liaison boîtier (Strix Raid DLX/Strix Raid Pro uniquement) Boîtier de commande Strix (Strix Raid DLX/Strix Raid Pro uniquement)

1.2 Configuration requise

Pour garantir une bonne installation de votre carte son ASUS Strix, votre ordinateur doit répondre aux critères suivants:

• Un slot compatible PCI Express 1.0 (ou supérieur) pour la carte audio
• Un connecteur de câble d'alimentation pour périphérique à 6 broches disponible à partir du bloc d'alimentation de l'ordinateur Microsoft Windows 10/8.1/8/7/(32/64bits)
• Proesseur Intel Pentium 4 1.4GHz ou AMD Athlon 1400 ou supérieur 256Mo de mémoire vivie 60 Mo d'espace disque disponible pour l'installation du pilote L'ordinateur dispose d'un lecteur de CD-ROM / DVD-ROM pour l'installation du logiciel Casque de haute qualité, haut-parleurs analogiques alimentés ou décodeur Dolby Digital, pour profiter dessons ultra-haute fidélité de la carte

STRIX RAID DLX

Éléments Description
Performances audio
Rapport signal-bruit de sortie(Pondéré A)	124 dB pour le canal avant de sortie124 dB pour casque audio avec une charge de 600 ohms
Rapport signal-bruit de sortie(Pondéré A)	117 dB
Distorsion harmonique totale de sortie+ bruit à 1kHz (-3dB)	0.0009% (-107dB) pour la sortie audio0.0009% (-107dB) pour la sortie casque avec 600 ohmsde charge
Distorsion harmonique totale d'entrée+ bruit à 1kHz (-3dB)	0.000316% (-110dB) pour l'entrée audio
Fréquence de réponse(-3 dB, 24 bits / 96 kHz)	<10Hz à 48KHz
Tension pleine échelle de sortie/d'entrée	2 Vrms (5,65 Vp-p)
Compatibilité de bus
PCI Express Bus compatible PCIe v1.0 ou supérieur
Chipset principal
Proesseur audio Proesseur son haute définition USB 2.0 Cmedia (Max.384KHz / 24bits)
Convertisseur D-A de sourcesnumériques :	DAC audio 8 canaux ESS SABRE9016 Premier
Convertisseur A-D pour entréesanalogiques :	Cirrus-Logic CS5381 * 1 (114dB DNR, Max. 192 kHz / 24bits)
Taux d'échantillonnage et résolution
Taux d'échantillonnage et résolutionde la lecture analogique	44.1K/48K/88.2K/96K/176.4K/192KHz à 16/24 bits
Taux d'échantillonnage et résolutiond'enregistrement analogique	44.1K/48K/88.2K/96K/176.4K/192KHz à 16/24 bits
Sortie S/PDIF numérique optique 44.1K/48K/96K/192KHz @ 16/24 bits
Support des pilotes ASIO 2.0 44.1K/48K/96K/192KHz @ 16/24 bits

• Spécifications individuelles pour chaque carte.

(continue à la page suivante)

Interfaces de connexion arrière

Prise de sortie analogue Prise 3,5 mm (1/8") (sortie analogue pour tous les canaux)

Prise 3,5 mm (1/8") (sortie casque)

Prise d’entrée analogue Prise 3,5 mm (1/8") (Combo entrée audio / entrée microphone)

Sortie S/PDIF numérique optique. Le connecteur optique à bande passante élevée prend en charge 192KHz / 24 bits (Combo Surround lateral).

Caractéristiques du pilote

Système d'exploitation Windows® 8.1/8/7 (32/64 bits)

Performances audio

Rapport signal-bruit de sortie (Pondéré A): 116dB pour la sortie audio (Avant) 110dB pour la sortie casque à charge 600 ohms

Rapport signal-bruit d'entrée (Pondéré A): 110 dB pour l'entrée audio

Distorsion harmonique totale de sortie + 0.001% (-100dB) pour la sortie audio bruit à 1kHz (Pondéré A): 0.003% (-90dB) pour la sortie casque à charge 600 ohms

Distorsion harmonique totale d'entrée + 0.000316% (-110dB) pour l'entrée audio bruit à 1kHz (Pondéré A):

Réponse en fréquence (-3 dB, entrée 24 bits / 96 kHz): <10Hz à 48kHz

Tension pleine échelle de sortie / d'entrée 2Vrms (5.65Vp-p)

Impédance de casque Optimisée pour 16, 32 ~ 600Ω

Compatibilité de bus

PCI Bus compatible PCIe v1.0 ou supérieur

Chipset principal

Processeur audio Processeur soft haute définition USB 2.0 CnMedia (max. 384KHz / 24bits)

Convertisseur D-A de sources DAC audio 8 canaux ESS SABRE9006A Premier numériques:

Convertisseur A-D pour entrées Cirrus Logic CS5361*1 (114dB DNR, Max. 192 KHz / 24 bits)

(continue à la page suivante)

Éléments description

Taux d'échantillonnage et résolution
Taux d'échantillonnage et résolution de la lecture analogique	44.1K/48K/88.2/96/176.4/192KHz à 16/24 bits pour tous les canaux
Taux d'échantillonnage et résolution d'enregistrement analogique	44.1K/48K/88.2/96/176.4/192KHz à 16/24 bits pour tous les canaux
Sortie S/PDIF numérique optique 44.1K/48K/96K/192KHz @ 16/24 bits
Support des pilotes ASIO 2.0 : 44.1K/48K/96K/192KHz @ 16/24 bits
Interfaces de connexion arrières
Prise de sortie analogue :	Prise 3,5 mm (1/8") sortie analogue pour tous les canaux Prise 3,5 mm (1/8") sortie casque
Prise d'entrée analogue :	Prise 3,5 mm (1/8") (Combo entrée audio / entrée microphone)
Sortie S/PDIF numérique optique	Le connecteur optique à bande passante elevée prend en charge 192KHz / 24 bits (Combo Surround latéral)
Caracteristiques du pilote
Système d'exploitation Windows® 8.1/8/7 (32/64 bits)

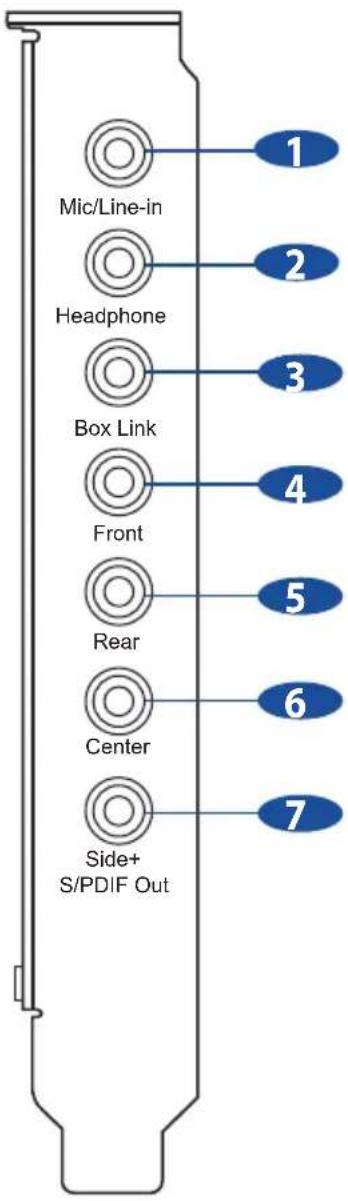

2. Vue d'ensemble matérielle

N°. Éléments Description
1	Port d'entrée pour microphone	Connectez votre microphone externe pour ordinateur à ce port 3,5 mm pour l'entrée vocale. Pré-amplificateur de microphone intégré de haute qualité.
	Port d'entrée audio	Connectez des périhériques analogiques tels que des lecteurs MP3, des lecteurs de CD, des synthétiseurs de musique et d'autres sources audio de niveau ligne à ce port de 3,5 mm pour l'enregistrement ou le traitement audio.
2.	Port de sortie pour casque audio	Connectez votre casque à ce port.
3. Liaison boîtier		Connectez le boîtier de commande Strix directement à ce port.
4.	Prise de sortie audio avant	Pour les systèmes de haut-parleurs à 2 canaux, se connecte à l'entrée des haut-parleurs.
5.	Port de sortie audio arrêté	Se connecte à l'entrée surround arrêté sur les haut-parleurs analogiques à 4.1 canaux.
6.	Port de sortie audio centrale	Se connecte à l'entrée centrale / caisson de basses sur les haut-parleurs analogiques à 4.1 / 5.1 canaux.
7.	Port de sortie audio latérale	Se connecte à l'entrée surround latérale sur les haut-parleurs analogiques à 7.1 canaux.
	Port de sortie S/PDIF	Prise de sortie numérique optique. Se connecte à un décodeur numérique externe ou à des systèmes de haut-parleurs numériques, des systèmes Home Cinéma, des récepteurs Av pour la sortie audio numérique incluant PCM, Dolby Digital, DTS, WMA-Pro, etc. Se connecte à l'entrée du canal surround sur les haut-parleurs analogiques à canaux 4.1 / 5.1 / 7.1.

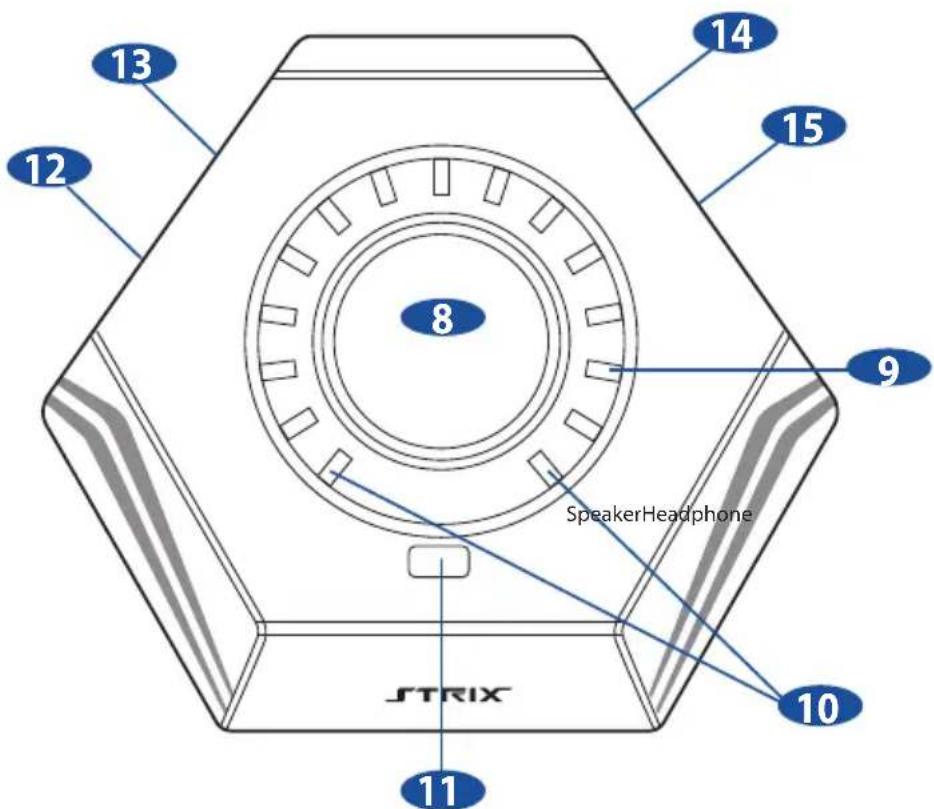

Boîtier de commande

N°.	Éléments Description
8.	Sélection de sortie / Contrôle du volume	Tabulation Utilisez la touche Tab pour sélectionner la source de sortie entre le casque et le haut-parleur.
		Appuyer etmaintenirTourner Tournez le bouton dans le sens desaiguilles d'une montre ou dans le sensinverse des aiguilles d'une montrepour régler le volume.
		[Modepersonnalisé] : Tab
		[Modepersonnalisé] : Tourner
		Témoin lumineux qui affiche le niveau d'intensité du volume ou des effets.
10.	Témoin de la source desorting	Témoin qui affiche le périphérique de sortie sélectionné.REMARQUE: Lorsque l'appareil est en sourdine, le témoinlumineux devient rouge.
11. Mode STRIX RAID	C'est une touche programmable qui peut personneliser etverrouiller un effet spécifique de Sonic Studio afin que vous puissiezcontrôleter ajuster les effets spontanément dans le jeu.Appuyez sur on/off pour activer/désactiver le modepersonnalisé. Le voyant devient orange pour indiquer que lemode personnelisé est activé.Pour configurer cette touche, accédez à Sonic Studio et sélectionné un effet pour verrouiller le mode Strix RAID.Vous pouvez maintainant utiliser le bouton pour activer/désactiver un effet, ainsi que pour ajuster le niveaud'intensité de l'effet.
12.	Port de sorting pourcasque audio	Connectez votre casque à ce port.
13.	Port d'entréemicrophone	Connectez votre microphone externe pour ordinateur à cetteprise 3,5 mm pour l'entree vocale.
14.	Encoche de sécuritéKensington®	Insérez un verroukensington pour verrouiller l'appareil.
15. Liaison boîtier		Connectez le boîtier de commande Strix directement à ce port.

3.1 Installer le pilote

Après avoir installé la carte son STRIX sur votre ordinateur, vous devez installer le pilote du périphérique qui permet à la carte son STRIX de fonctionner avec le système d'exploitation Windows®.

• Le pilote n'est nécessaire que lorsque vous connectez la carte son ASUS STRIX avec l'ordinateur de bureau/l'ordinateur portable. La version et le contenu du CD de support peuvent être modifiés sans préavis.

Pour installer le pilote du périphérique :

1. Insérez le CD de support de la carte son ASUS STRIX dans votre lecteur optique. Si la fonction d'exécution automatique est activée, l'écran du pilote de la carte son ASUS STRIX apparait automatiquement. Passez à l'étape 4. Si la fonction d'exécution automatique n'est pas activée sur votre ordinateur, effectuez l'étape 2.
2. Cliquez sur Poste de travail sur votre bureau et double-cliquez sur l'icône du lecteur optique.
3. Double-cliquez sur l'icône setup.exe.
4. Suivez les instructions apparaissant à l’écran pour terminer l’installation. Lisez le CONTRAT DE LICENCE DE L’UTILISATEUR FINAL lors du processus et assurez-vous de le comprendre et d’en accepter les conditions avant de poursuivre l’installation.
5. Lorsque l'installation est terminée, vous pouvez être invité à redémarrer votre ordinateur. Vous pouvez désirer de redémarrer l'ordinateur plus tard si vous le souhaitez.

3.2.1 Désinstaller le pilote de carte son STRIX

Pour désinstaller le pilote de carte son STRIX :

1. Cliquez sur Démarrer > Paramètres > Panneau de configuration.
2. Double-cliquez sur l'icône Ajouter/Supprimer des programmes.
3. Cliquez sur le bouton Modifier/Supprimer des programmes.
4. Sélectionnez le programme que vous souhaitez supprimer, puis cliquez sur Ajouter/Supprimer (ou Modifier/supprimer).
5. Dans la boîte de dialogue InstallShield Wizard, sélectionnez Supprimer.
6. Lorsque vous y êtes invité, redémarrez votre ordinateur.

3.2.2 Réinstaller le pilote de carte son STRIX

Pour réinstaller le pilote de carte son STRIX :

1. Avant de réinstaller tout logiciel, il est recommandé de désinstaller premièresment le logiciel existant.
2. Après avoir terminé la déinstallation du logiciel, veuillez suivre la procédure d'installation pour réinstaller le logiciel ou le logiciel mis à jour.

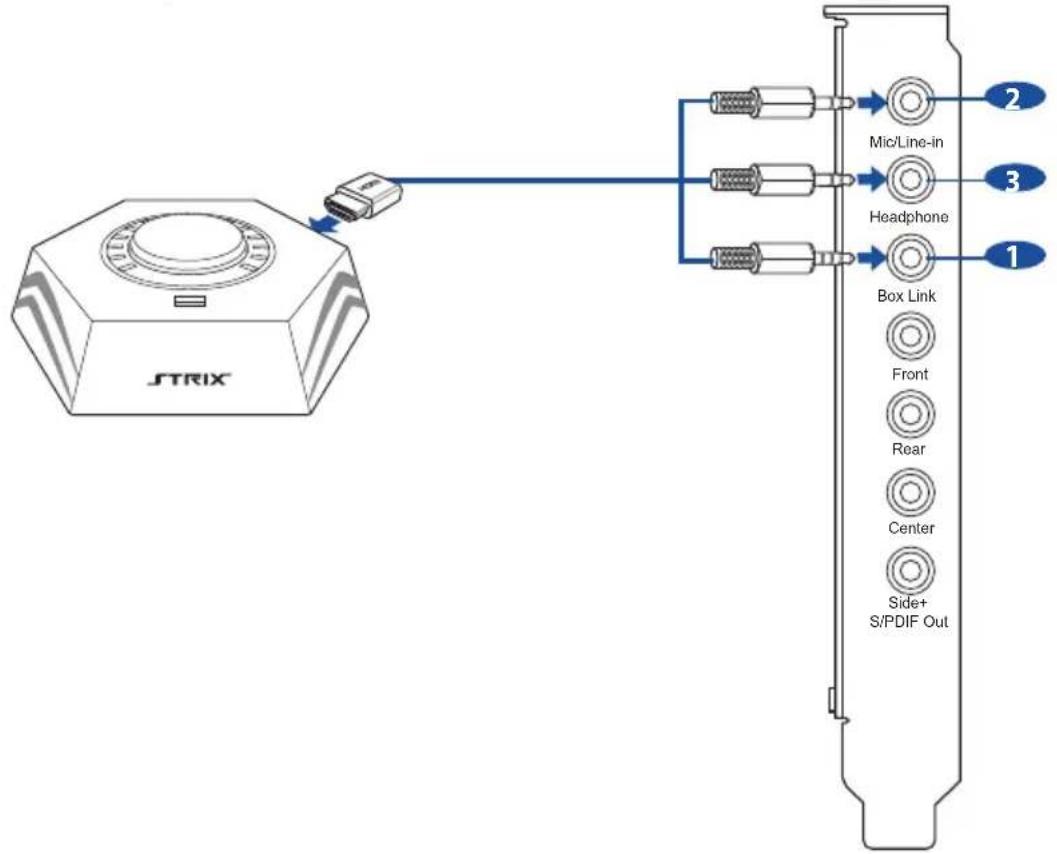

4.1.1 Connecter le boîtier de commande strix (strix raid dlx/pro uniquely)

N°. Éléments Description
1.	Liaison boîtier	Connectez le boîtier de commande Strix directement à la prise casque.
2.	Port d'entrée microphone	Connectez le boîtier de commande Strix directement au port d'entrée microphone.
3.	Port de sortie pour casque audio	Connectez le boîtier de commande Strix directement au port de sortie pour casque audio.

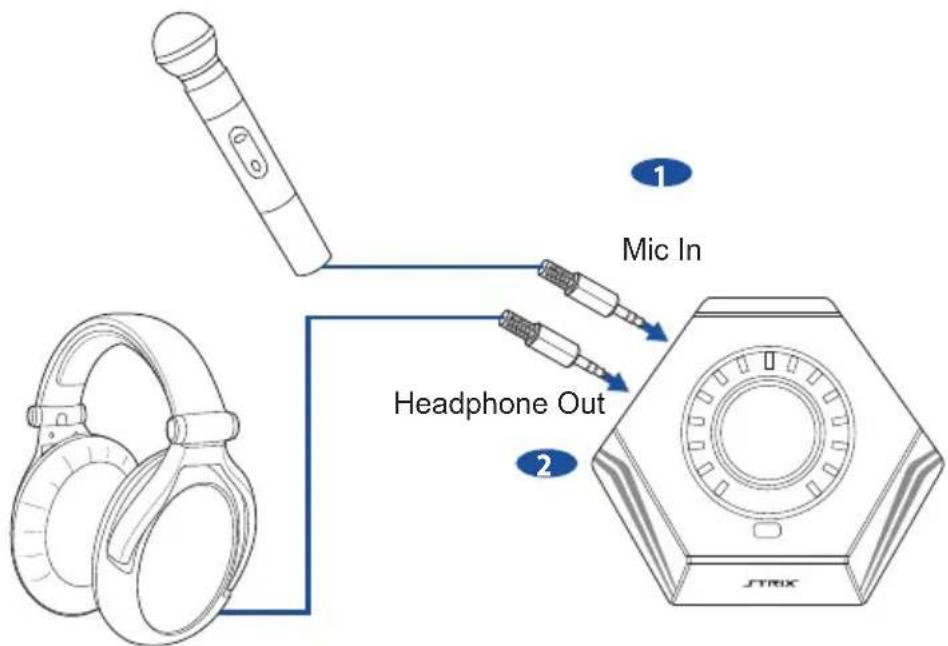

4.1.2 Connecter le boîtier de commande strix avec un micro externe et un casque (strix raid dlx/pro uniquement)

N°. Éléments Description
1. Port d'entrée microphone		Connectez votre microphone externe pour ordinateur à cette prise 3,5 mm pour l'entrée vocale.
2. Port de sortie pour casque audio		Connectez votre casque à ce port.

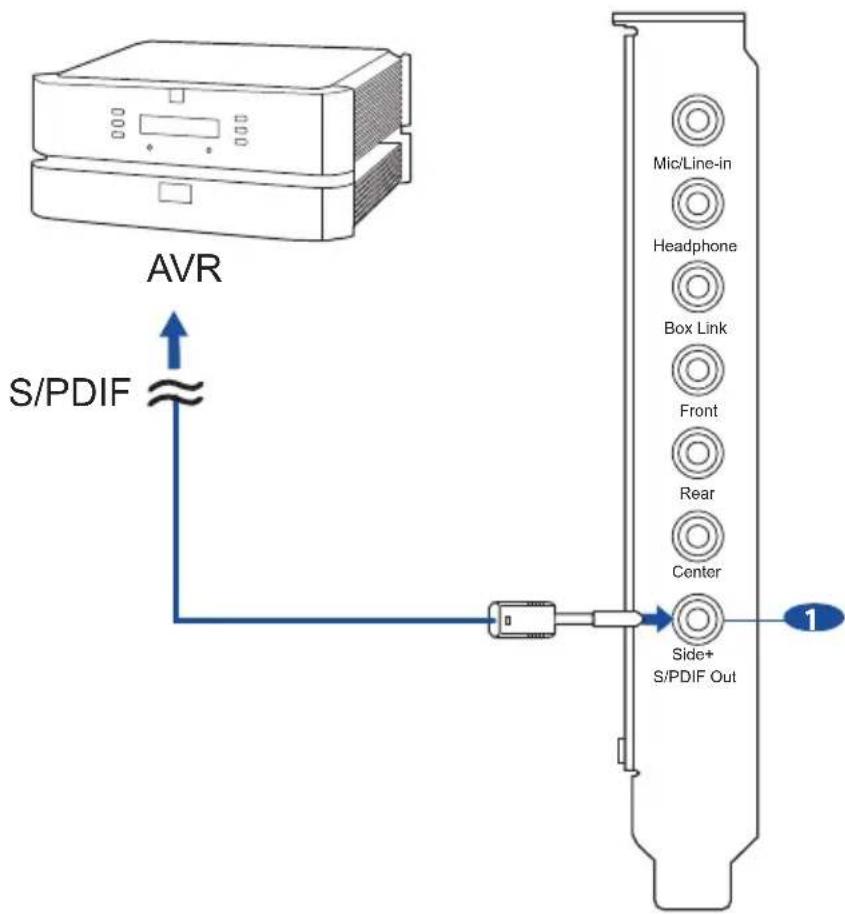

4.2 Connexion d'entrée toslink et coaxial SPDIF

N°. Éléments Description
1. Port de sortieS/PDIF /lateral	Se connecte au lecteur CD/DVD ou certains ordinateurs/ordinateurs portables avec sortie S/PDIF vers entréenumérique.

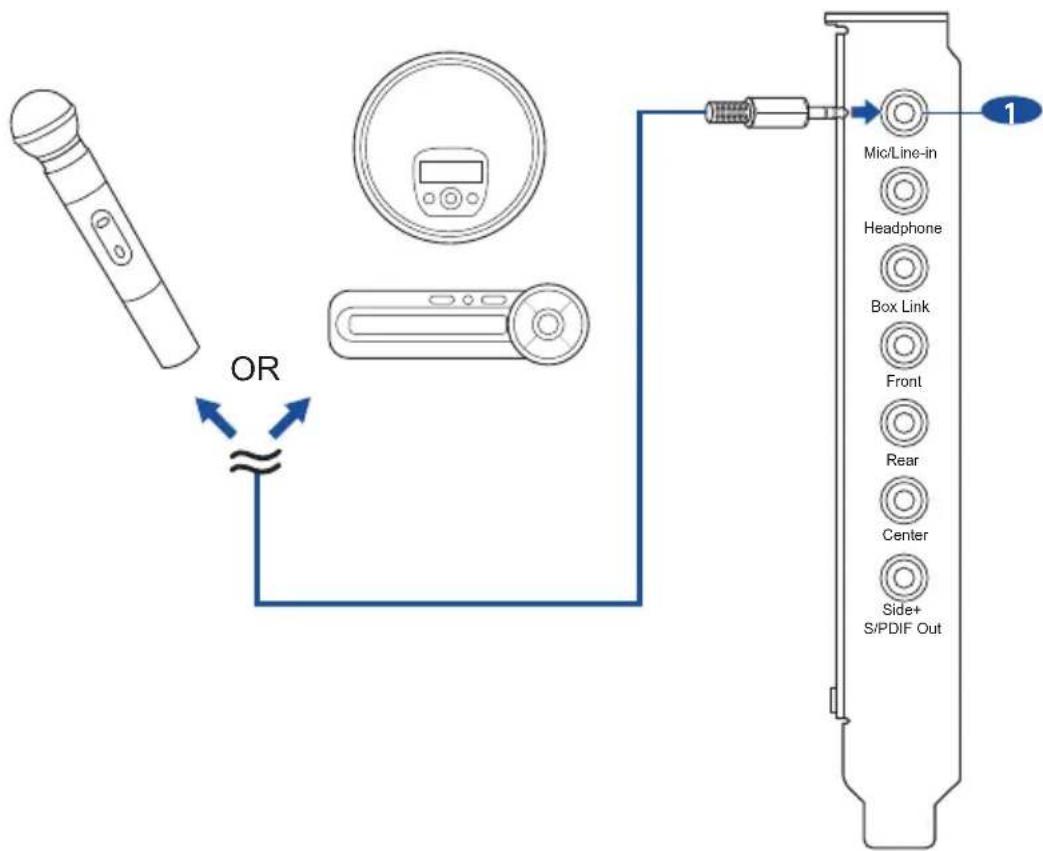

N° éléments description

1. Port d'entrée microphone/entrée audio

Branchez le microphone 3,5 mm dans ce port entrée microphone pour des communications vocales, des enregistrements ou du karaoke.

Branchez la fiche 3,5 mm du lecteur CD/MP3 ou toute autre source audio analogue sur cette prise d'entrée audio pour des enregistrements sonores.

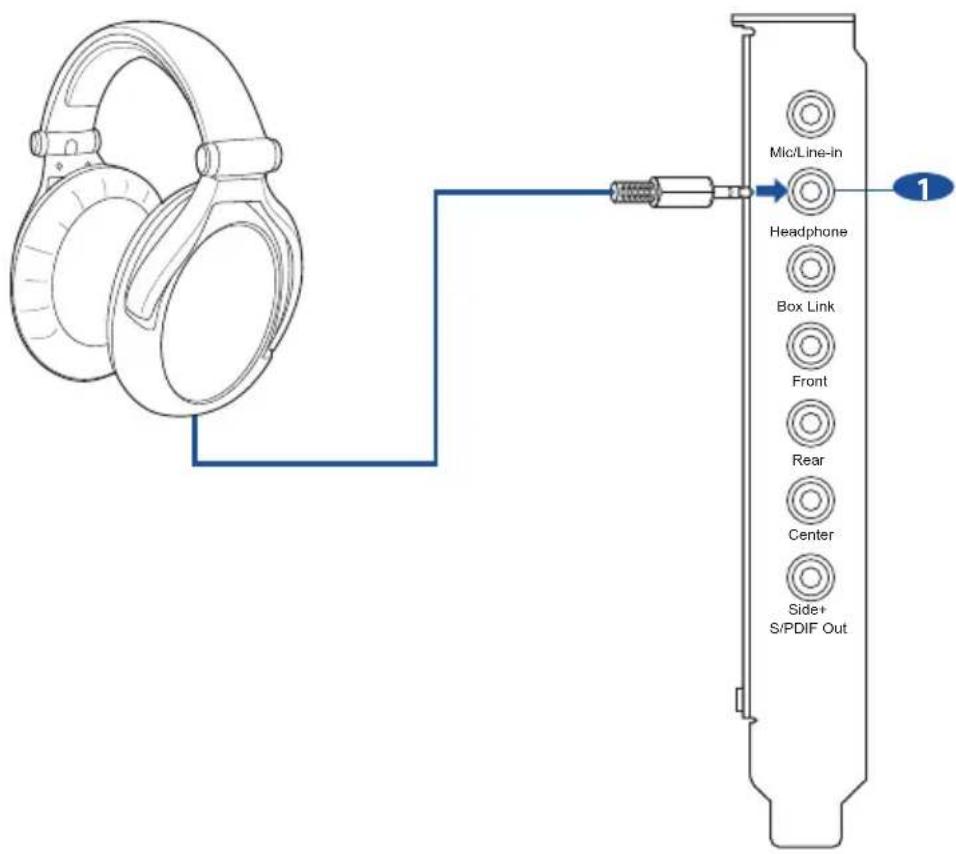

4.4.1 Connecter un casque stéréo

N°. Éléments Description
1.	Sortie avant	Le port de sortie casque possède un amplificateur intégré de haute qualité pour le casque de lecteur. Veuillez connecter votre casque stéréo directement à cette prise.

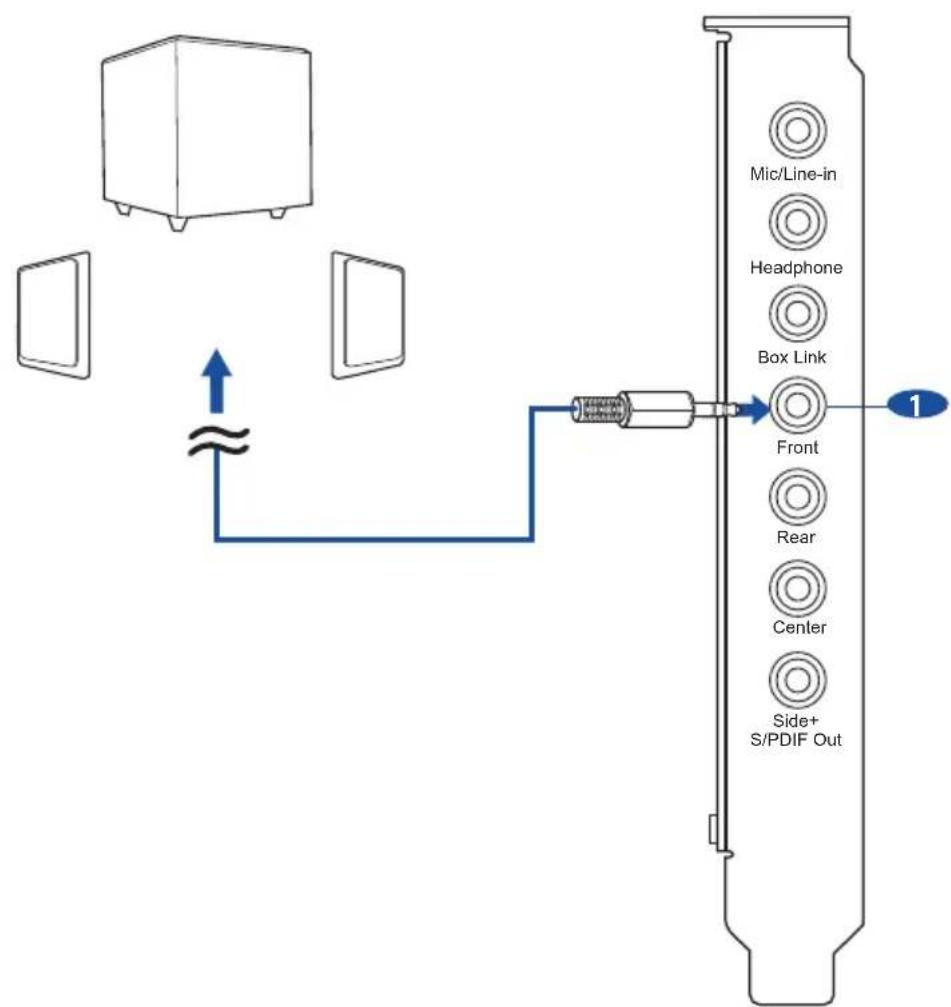

N° éléments description

1. Sortie avant

Se connecte aux ports d'entrée avant des haut-parleurs à 2 canaux avec le câble mini-jack.

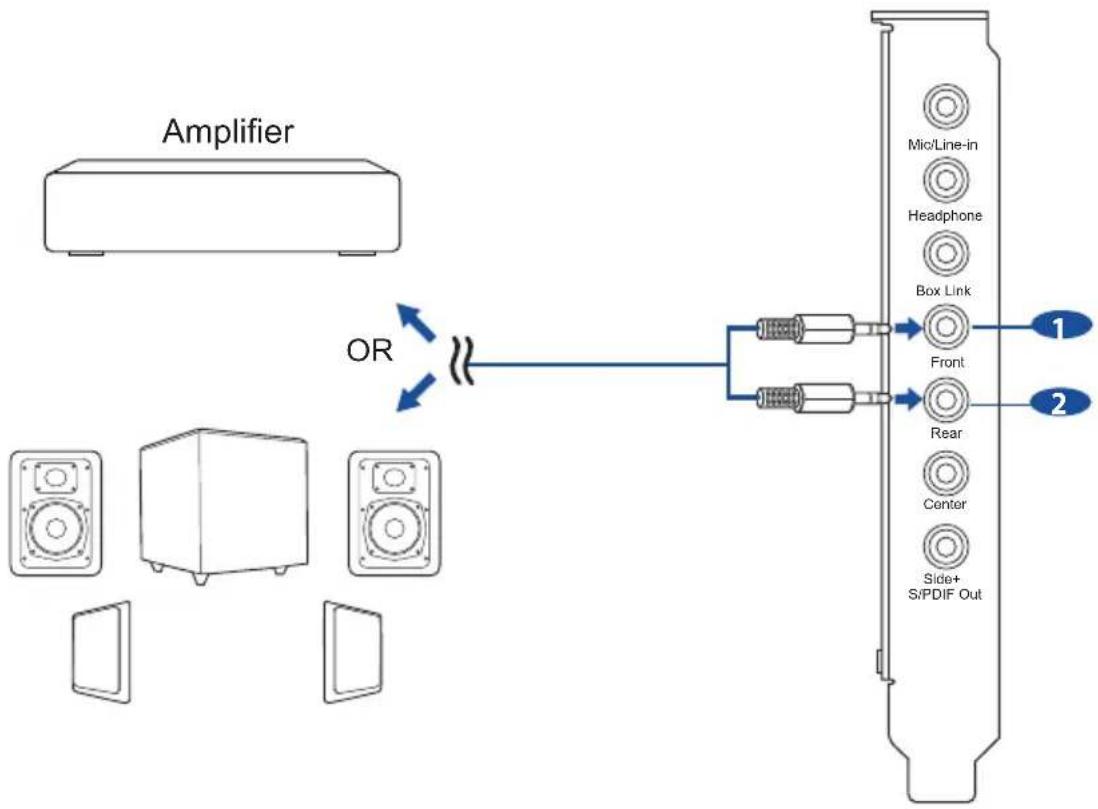

4.5.2 Connecter un système de haut-parleurs à 4 canaux / un amplificateur d'alimentation

N°. Éléments Description
1.	Sortie avant	Se connecte aux ports d'entrée avant des haut-parleurs 4.1.
2.	Port de sortie arrêté	Se connecte au port d'entrée arrêté des haut-parleurs 4.1.

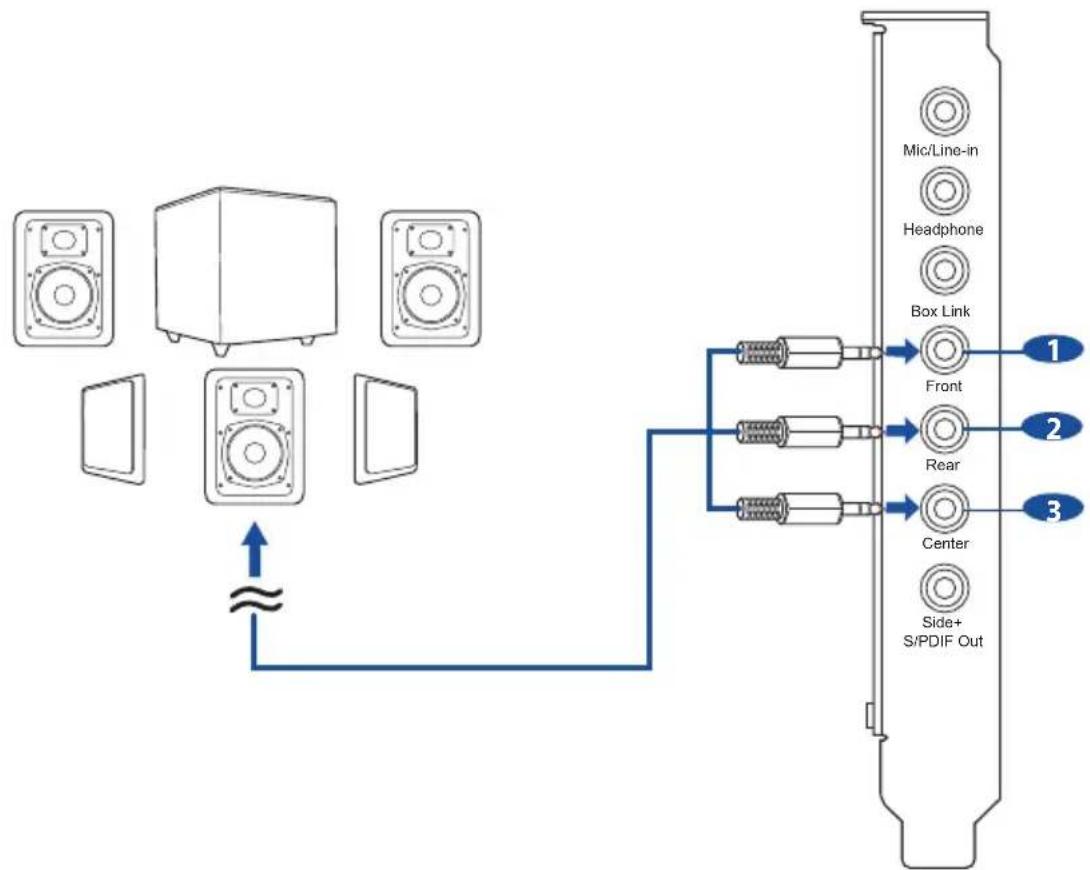

4.5.3 Connecter des haut-parleurs 5.1 / un casque 5.1

N°. Éléments Description
1.	Sortie avant	Se connecte aux ports d'entrée avant des haut-parleurs 5.1.
2.	de sortie arrêtée	Se connecte aux ports d'entrée «surround gauche» et «surround droit» des haut-parleurs 5.1.
3.	Haut-parleur central/Caisson de basse	Se connecte aux ports d'entrée «Central» et «Caisson de basses» des haut-parleurs 5.1.

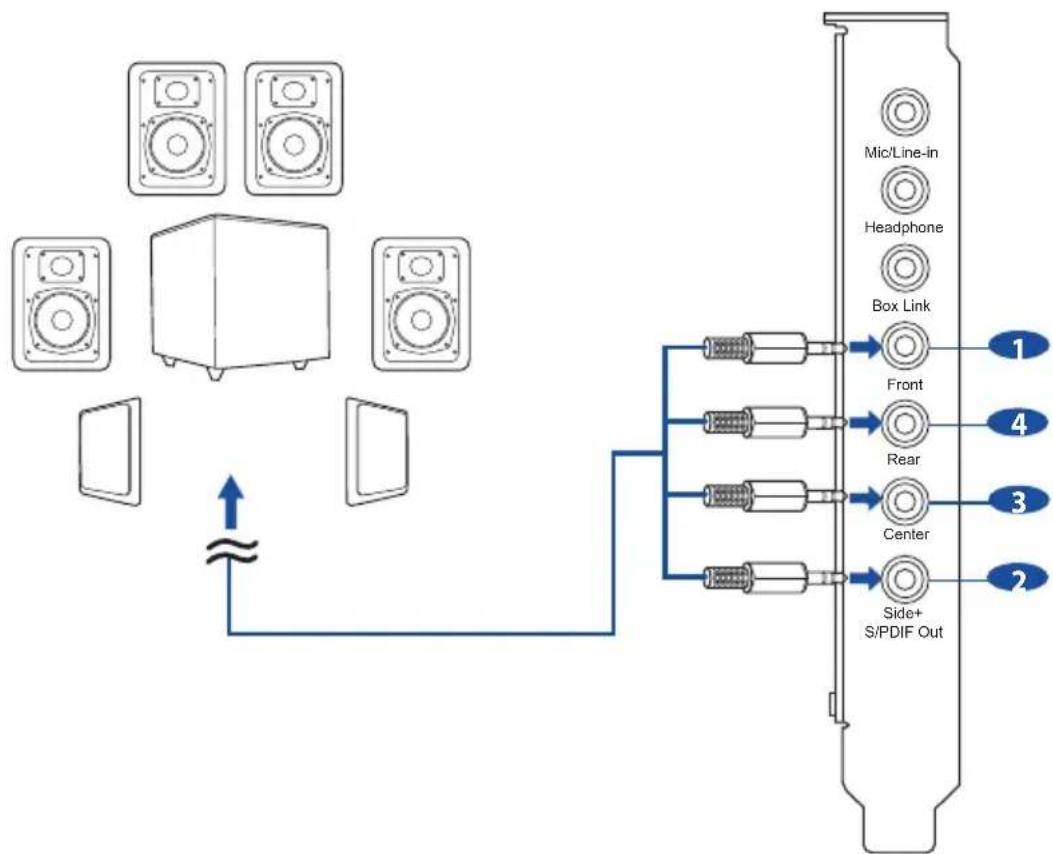

4.5.4 Connecter des haut-parleurs 7.1

N°. Éléments Description
1.	Sortie avant	Se connecte aux ports d'entrée avant des haut-parleurs 5.1.
2.	Sortie surround latérale	Se connecte aux ports d'entrée «surround gauche» et «surround droit» des haut-parleurs 7.1.
3.	Haut-parleur central/Caisson de basse	Se connecte au port d'entrée central/caisson de basses des haut-parleurs 7.1 avec le cable mini-jack.
4.	Port de sortie arrêté	Se connecte au port d'entrée surround arrêté des haut-parleurs 7.1.

5.1 Aperçu de sonic studio

Sonic Studio dispose d'algorithmes de son avancés et d'effets surround virtuels afin d'améliorer votre expérience de jeu et de divertissement.

Pour plus de détails sur l'utilisation de Sonic Studio, veuillez consulter le manuel de Sonic Studio et Sonic Radar.

5.2 Aperçu de sonic radar

Sonic Radar est une superposition de visualisation d'éléments audio qui peuvent être facilement sélectionnés, combinés et recentrés pour les yeux. Cela aide les joueurs à détecter les menaces qui sont entendues mais ne sont pas immédiatement visibles. Les joueurs peuvent également personnaliser le niveau approprié de sensibilité et les paramètres graphiques pour répondre à leurs besoins pour différents scénarios de jeu.

Pour plus de détails sur l'utilisation de Sonic Radar, veuillez consulter le manuel de Sonic Studio et Sonic Radar.

1. Je ne peux pas installer le pilote de carte audio sur mon ordinateur.

Assurez-vous d'avoir correctement branché la carte audio dans le slot PCI Express de votre carte mère. - Vérifiez que le gestionnaire de périphériques matériels Windows® a détecté un périphérique audio multimédia. Si aucun périphérique n'est trouvé, essayez de rechercher un nouveau périphérique matériel. - Veuillez essayer d'effectuer un redémarrage programme (redémarrer) de Windows®. - Retirez la carte, installez-la sur un autre slot PCI Express et réessayez.

2. Je n'ai pas trouvé le centre audio de la carte son STRIX.

• Veuillez vous assurer que vous avez installé le pilote
• Trouvez l'icône du centre audio de la carte son STRIX dans la barre d'état système qui se trouve elle-même dans le coin inférieur droit de l'écran. Double-cliquez sur l'icône pour ouvrir l'utilitaire du centre audio de la carte son STRIX.
• Si l'icone est introuvable dans la barre d'état système, accédez au panneau de configuration de Windows et double-cliquez sur l'icone "Centre audio de la carte son STRIX" pour la rendre à nouveau visible dans la barre d'état système.
• Une fois l'installation du pilote terminée, il est recommandé de redémarrer votre ordinateur pour terminer la configuration. Si l'icône n'apparaît toujours pas, essayez de réinstaller le package de pilotes.

3. Je n'entends aucun son provenant de mes haut-parleurs analogiques.

• La carte son STRIX carte audio PCI Express a besoin du cable d'alimentation pour fournir une alimentation supplémentaire en plus de la puissance de bus PCI Express de base. Veuillez vérifier que vous avez branché la petite fiche d'alimentation à 4 broches sur le connecteur d'alimentation de la carte son STRIX. Si vous n'avez pas branché l'alimentation interne, le centre audio de la carte son STRIX affichera un message d'avertissement et ne permettra pas le fonctionnement lorsque vous double-cliquez sur l'icone du centre audio de la carte son dans la zone de notification.
• Veuillez vous assurer que vous avez correctement branché et allumé les haut-parleurs
• Veuillez vous assurer que le volume principal de l'appareil ou le lecteur de logiciel n'a pas été coupé dans le centre audio de la carte son STRIX
• Si vous utilisez le codeur Dolby Digital Live via la sortie S/PDIF, la sortie analogue sera coupée pour éliminer les interférences entre votre système de haut-parleurs numériques et les haut-parleurs analogiques ou les casques. Veuillez vérifier si c'est le cas.
• Veuillez vous rendre sur le périphérique audio et de son du panneau de configuration Windows® pour vérifier si le périphérique par défaut de lecture est réglé sur Périphérique audio de la carte son STRIX, au lieu d'un autre périphérique codec AC97 ou HDA intégré. Si ce n'est pas le cas, régalez-le sur Périphérique audio de la carte son STRIX et redémarrez vos applications.
• Veuillez essayer de redémarrer Windows®.

4. Je n'entends aucun son provenant de la sortie s/pdif.

• Veuillez vous assurer que vous avez activé la sortie S/PDIF dans l'interface graphique du centre audio (page principale)
• Veuillez vous assurer que vous avez connecté la prise de sortie S/PDIF correcte de la carte à la prise d'entrée S/PDIF du décodeur (récepteur AV)
• Vous devrez peut-être sélectionner l'entrée et le mode corrects de votre décodeur ou récepteur AV. Pour la sortie Dolby Digital ou DTS, vous devrez peut-être vérifier que le récepteur AV est dans ce mode de décodage.
• Si vous utilisez une sortie PCM à 192KHz, veuillez vous assurer que votre décodeur peut supporter l'écodage 192KHz. Essayez de le changer par 44.1K ou 48KHz en premier.

5. Je n'entends aucune entrée audio (mic, line-in, aux, etc.) provenant de mes haut-parleurs.

• Veuillez sélectionner la bonne entrée comme source d'enregistrement. Si vous utilisez Windows Vista / Win 7, accédez également au panneau de configuration audio du système pour vérifier que le périphérique d'enregistrement/d'entrée par défaut est correct.
• N'oubliez pas d'activer le bouton de surveillance numérique pour cette source d'enregistrement.

6. La sortie de son PCM via s/pdif ne sera-t-elle que de 2 canaux même avec des canaux de sortie analogiques différents?

La spécification de protocole S/PDIF (IEC-60958) ne peut transporter que des données PCM à 2 canaux ou des données AC3/DTS non-PCM. Ainsi, lorsqu'un utilisateur sélectionne la sortie PCM pour S/PDIF, la carte son délivre toujours des données PCM à 2 canaux via le port de sortie S/PDIF. Pour atteindre les sons surround 5.1 canaux, vous pouvez sélectionner DDO, ce qui permettra à la carte son STRIX de délivrer un son surround 5.1 pour les films DVD, et même la musique stéréo.

Notice

Le contenu fourni dans ce document est un contenu informatif concernant le produit audio ASUS pour la référence des clients. Cependant, ASUS n'est en aucun cas responsable quant aux conséquences de l'utilisation de ces informations. Les informations contenues sont sujettes à des modifications sans préavis. Cette publication annule et remplace toutes les informations précédemment fournies. Aucune partie de ce manuel ne peut être reproductive ou transmise sous quelle forme ou par quel moyen que ce soit, sans l'autorisation de ASUSTek Computer Inc.

Marques commerciales

Les logos ASUS sont des marques commerciales de ASUSTek Computer Inc. "Dolby" et "Dolby Digital Live", "Dolby Pro Logic IIx", "Dolby Virtual Speaker", "Dolby Headphone" sont des marques commerciales de Dolby Laboratories. "DTS" et "DTS CONNECT", "DTS Interactive", "DTS Neo:PC" sont des marques commerciales de Digital Theater Systems, Inc. EAX et A3D sont des marques commerciales de Creative Technology Ltd. Microsoft, DirectSound3D, Windows sont des marques commerciales de Microsoft Corporation. Les autres noms de sociétés et de produits peuvent être des marques commerciales des sociétés respectives auxquelles ils sont associés. ASIO est une marque commerciale et un logiciel de Steinberg Media Technologies GmbH

Le pilote Dolby Master Studio est fabriqué sous licence de Dolby Laboratories. Le pilote DTS Connect est fabriqué sous licence de Digital Theater Systems, Inc.
