SPS.8F. PDU SCHSCH - Multiprise Salicru - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unite de distribution d'energie (PDU) pour rack
Marque	Salicru
Modele	SPS.8F. PDU SCHSCH
Tension nominale	250 V CA
Courant nominal	10 A
Frequence d'entree	50 / 60 Hz
Tension de sortie	100 / 250 V CA
Nombre de prises de sortie	8 (type SCH)
Type de connecteur d'entree	SCH
Longueur du cable d'alimentation	1,5 m
Dimensions (L x P x H)	443 x 51 x 44 mm
Poids	0,9 kg
Indice de protection	IP20 (utilisation en interieur sec)
Temperature de fonctionnement	0 a 50 °C
Temperature de stockage	-15 a 80 °C
Humidite de fonctionnement/stockage	5 a 95 %
Altitude maximale de fonctionnement	3 048 m
Interrupteur marche/arret	Oui, avec voyant lumineux rouge
Supports de fixation	Deux supports metalliques pour montage en rack (horizontal, 45° haut ou bas)
Protection enfant sur les prises	Oui
Filtre CEM / protection surtensions	Non
Certifications	ISO 9001, ISO 14001, RoHS

FOIRE AUX QUESTIONS - SPS.8F. PDU SCHSCH Salicru

Comment installer la PDU SPS.8F. PDU SCHSCH dans un rack ?

Utilisez les deux supports metalliques fournis. Vous pouvez installer la PDU horizontalement, ou avec une inclinaison de 45° vers le haut ou vers le bas. Fixez les supports aux guides du rack, puis branchez la PDU.

Quels types de prises sont disponibles sur ce modele ?

Ce modele est equipe de 8 prises de type SCH (standard suisse) et d'un connecteur d'entree SCH.

La PDU protege-t-elle contre les surtensions ?

Non, cette PDU ne possede pas de protection contre les surtensions ni de filtre CEM. Elle est concue pour distribuer l'energie sans interruption, ideale pour les onduleurs ou generateurs.

Comment mettre sous tension la PDU ?

Placez l'interrupteur sur la position 1 (On). Le voyant lumineux rouge s'allume pour indiquer que les prises de sortie sont alimentees. Assurez-vous que le couvercle de protection est ferme apres usage.

Quelle est la longueur du cable d'alimentation ?

Le cable d'alimentation mesure 1,5 metre et est equipe d'un connecteur SCH.

Puis-je utiliser cette PDU en exterieur ?

Non, l'indice de protection est IP20, ce qui signifie qu'elle est destinee a un usage en interieur sec uniquement.

Quelle est la capacite maximale en courant ?

Le courant nominal est de 10 A sous 250 V CA. Ne depassez pas cette valeur pour eviter tout risque de surchauffe.

Les prises ont-elles une protection enfant ?

Oui, les prises sont equipees de protections enfant (obturateurs) pour eviter l'insertion d'objets etrangers.

Comment nettoyer la PDU ?

Debranchez la PDU avant tout nettoyage. Utilisez un chiffon sec ou legerement humide. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si le voyant rouge ne s'allume pas ?

Verifiez que l'interrupteur est en position On et que la PDU est correctement branchee a une source d'alimentation. Si le probleme persiste, contactez le service apres-vente.

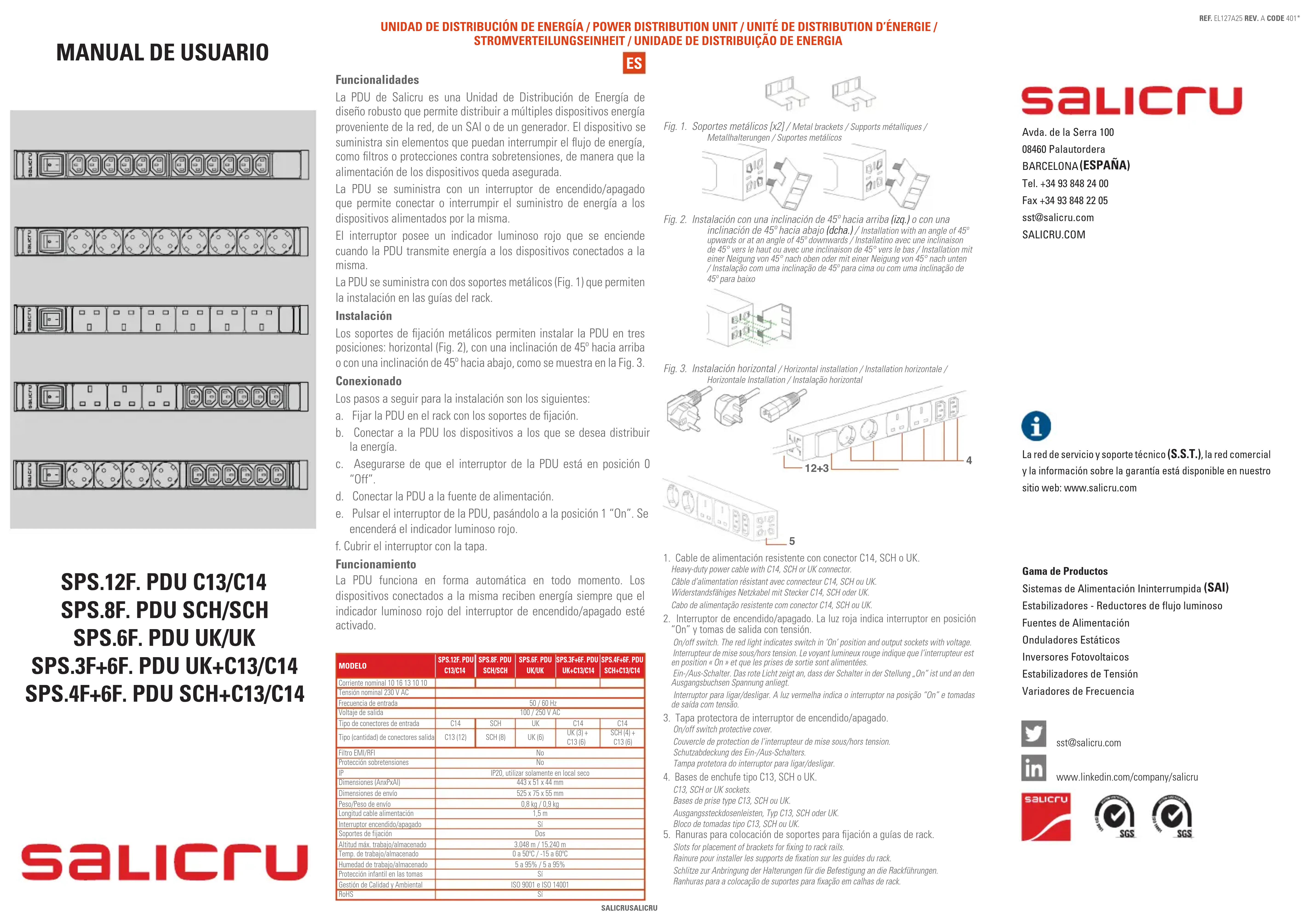

MODE D'EMPLOI SPS.8F. PDU SCHSCH Salicru

Fig. 2. Instalación con una inclinación de 45° hacia arriba (izq.) o con una inclinación de 45° hacia abajo (dcha.) / installation with an angle of 45° upwards or at an angle of 45° downwards / Installatino avec une inclinaison de 45° vers le haut ou avec une inclinaison de 45° vers le bas / installation mit einer Neigung von 45° nach oben oder mit einer Neigung von 45° nach unten / Instalación com una inclinação de 45° para cima ou com uma inclinação de 45° para baixo

Fig. 3. Instalación horizontal / Horizontal installation / Installation horizontale / Horizontale Installation / Instalación horizontal

1. Cable de alimentación resistente con conector C14, SCH o UK.

Heavy-duty power cable with C14, SCH or UK connector. Câble d'alimentation résistant avec connecteur C14, SCH ou UK

Cable d'alimentation/resistant avec connecteur C14, SCH 60 UK. Widerstandsfähiges Netzkabel mit Stecker C14, SCH oder UK.

On/off switch. The red light indicates switch in 'On' position and output sockets with voltage. Interrupteur de mise sous/hors tension. Le voyant lumineux rouge indique que l'interrupteur est en position « On » et que les prises de sortie sont alimentées.

Couvercle de protection de l'interrunteur de mise sous/bors tension

Rainure pour installer les supports de fixation sur les guides du rack.

Schlitze zur Anbringung der Halterungen für die Befestigung an die Rackführungen. Banhuras para a colocação de suportes para fixação em calhas de rack.

salicru

La PDU de Salicru est une unité de distribution d'énergie de conception robuste permettant de distribuer, à de multiples dispositifs, de l'énergie provenant du réseau, d'un onduleur ou d'un générateur. Le dispositif est fourni démuni d'éléments qui pourraient interrompre le débit d'énergie, tels que filtres ou protections contre les surtensions, de façon à garantir l'alimentation des dispositifs.

La PDU est fournie équipée d'un interrupteur de mise sous/hors tension qui permet de connecter ou de couper l'approvisionnement en énergie qui alimente les dispositifs.
L'interrupteur est pourvu d'un voyant lumineux rouge qui s'allume lorsque la PDU fournit de l'énergie aux dispositifs auxquels elle est branchée.
La PDU est fournie avec deux supports métalliques (Fig. 1) qui vous permettent de l'installer sur les guides du rack.

Installation

Les supports de fixation métalliques vous permettent d'installer la PDU sur trois positions : horizontalement (Fig. 2), avec une inclinaison de 45° vers le haut ou avec une inclinaison de 45° vers le bas, comme indiqué dans la Fig. 3.

Connexion

Pour installer la PDU, veuillez suivre les étapes suivantes :
a. Fixez la PDU au rack au moyen des supports de fixation.
b. Branchez la PDU aux dispositifs que vous souhaitez alimenter.
c. Assurez-vous que l'interrupteur de la PDU se trouve sur la position 0 « Off ».
d. Branchez la PDU à l'alimentation électrique.
e. Appuyez sur l'interrupteur de la PDU afin de le placer sur la position 1 « On ». Le voyant lumineux rouge s'allumera.

f. Fermez le couvercle de l'interrupteur.

Fonctionnement

La PDU fonctionne automatiquement à tout moment. Les dispositifs branchés à la PDU sont alimentés tant que le voyant lumineux rouge de l'interrupteur de mise sous/hors tension est activé.

Funktionen

MODELE	SPS.1ZF. PDU C13/C14	SPS.8F. PDU SCH/SCH	SPS.8F. PDU UK/UK	SPS.3F-6F. PDU UK+C13/C14	SPS.4F-6F. PDU SCH+C13/C14
Courant nominal	10 10 13	10	10
Tension nominale 250 V CA
Fréquence d'entrée 50 / 60 Hz
Tension de sortie			100 / 250 V CA
Types de connecteurs d'entrée	C14	SCH	UK	C14	C14
Type (nombre) de connecteurs de sortie	C13 (12)	SCH (8)	UK (6)	UK (3) + C13 (6)	SCH (4) + C13 (6)
Fitre EMV/RRI			Non
Protection surtensions Non
IP		IP20, utiliser seulement dans un local sec
Dimensions (L x P x H)		443 x 51 x 44 mm
Dimensions d'envoi		525 x 75 x 50 mm
Poids / Poids d'envoi		0,9 kg / 0,9 kg
Longueur du câille-calimentation		1,5 m
Interrupateur mise sous/tors tension		Oui
Supports de fixation			Deux
Altitude maxi travail/entreprotagie		3 048 m / 15 240 m
Temp. de travail/entreprotagie		0 à 50 °C / -15 à 80 °C
Humidété de travail/entreprotagie		5 à 95 % / 5 à 95 %
Policies avec protection enfardir		Oui
Gestion de la qualité et de l'Environnement		ISO 9001 et ISO 14001
RCHS		Oui
