Safe 5+ - Multiprise Salicru - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise
Marque	Salicru
Modèle	Safe 5+
Tension nominale	250 V CA, 50/60 Hz
Courant nominal	10 A
Puissance maximale	2300 W (230 V × 10 A)
Protection contre les surtensions	Oui (MOV, dissipation 306 J)
Courant maximal de crête	12 000 A
Nombre de prises	5 avec sécurité enfant
Ports USB	2 ports USB 2,1 A / 5 VCC
Interrupteur	Réarmable, marche/arrêt
Indicateur de protection	Rouge (allumé = actif)
Indicateur de tension	Vert (allumé = tension présente)
Protection enfant	Oui (obturateurs)
Fixation murale	Oui
Indice de protection	IP20
Utilisation	Intérieur sec uniquement
Câble d'alimentation	Intégré, résistant

FOIRE AUX QUESTIONS - Safe 5+ Salicru

Comment vérifier que la protection contre les surtensions fonctionne ?

L'indicateur rouge « PROTECTED » doit être allumé. S'il est éteint, la protection a déjà agi ou est défaillante.

Que faire si l'indicateur rouge s'éteint ?

Réarmez l'interrupteur (2). Si l'indicateur ne se rallume pas, cela signifie une surtension ou une panne interne ; remplacez la multiprise par une neuve.

Puis-je brancher un réfrigérateur ou un climatiseur ?

Oui, tant que la puissance totale ne dépasse pas 2300 W (10 A sous 230 V). Cependant, pour les appareils à fort appel de courant, vérifiez qu'ils ne déclenchent pas la protection.

Comment utiliser les ports USB ?

Branchez directement vos appareils USB sur les deux ports 2,1 A / 5 VCC. Idéal pour smartphones et tablettes.

Le câble d'alimentation est-il remplaçable ?

Le câble est intégré et non remplaçable par l'utilisateur. En cas de dommage, contactez le service après-vente.

Puis-je fixer la multiprise au mur ?

Oui, la fixation murale est possible. Utilisez les trous prévus à l'arrière et des vis adaptées.

Quelle est la puissance maximale supportée ?

La puissance maximale est de 2300 W (10 A sous 230 V). Ne pas dépasser sous peine de déclencher l'interrupteur réarmable.

Comment réarmer l'interrupteur après une surcharge ?

Débranchez certains appareils, puis appuyez sur l'interrupteur réarmable (2) pour rétablir le courant.

La multiprise protège-t-elle contre la foudre ?

Elle protège contre les surtensions transitoires (ex. décharges atmosphériques) jusqu'à 12 000 A de crête. Cependant, une foudre directe peut endommager l'appareil.

Que faire en cas d'odeur ou de fumée ?

Débranchez immédiatement la multiprise et cessez de l'utiliser. Contactez un professionnel ou le SAV.

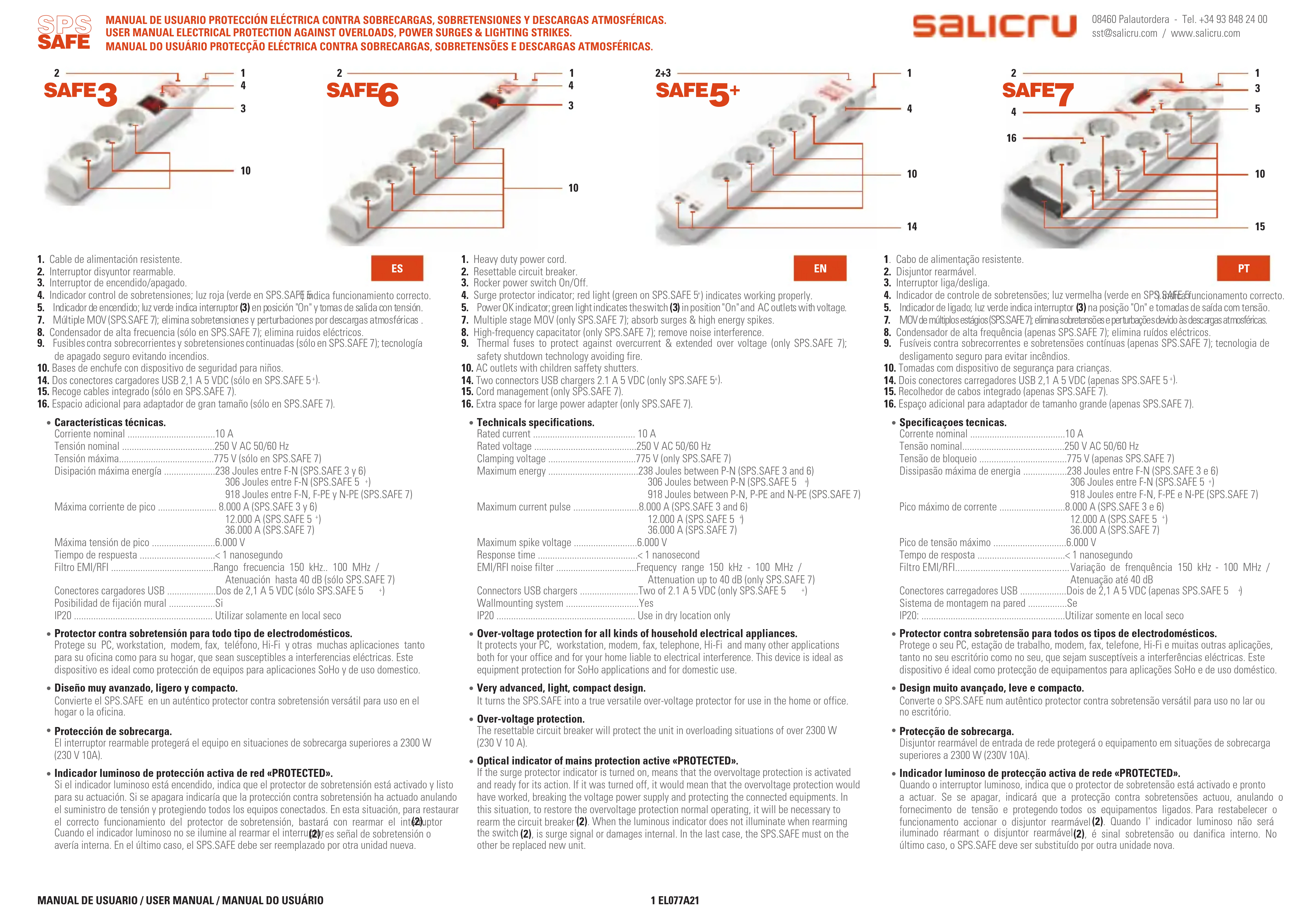

MODE D'EMPLOI Safe 5+ Salicru

1. Cable d'alimentation résistant.
2. Interrupteur rearmable
3. Interrupteur de mise sous/hors tension.
4. Indicateur de controle des surtensions ; la lumiere rouge (verte en SPS:SABE le bon fonctionnement
5. Indicateur de mise sous tension; la lumiere verte indique l'interrupteur (3) en position « On » et prises de
   sortie avec tension
6. MOV multiple (SPS.SAFE 7); elimine les surtensions et perturbations du fait des décharges atmosph
7. Condensateur haute fréquence (seulément en SPS.SAFE 7); élimine les bruits électriques.
8. Fusibles contre les surintensités et surtensions continues (seulement en SPS.SAFE 7); technologie
   d'arret sur evitant les incendies.
9. Bases de prises avec dispositif de sécurité pour enfants
10. Deux connecteurs chargeurs USB 2,1 A 5 VCC (seulement en SPS.SAFE 5
11. Enrouleur de cables intégré (seulement en SPS.SAFE 7).
12. Espace additionnel pour adaptateur de grande taille (seulement en SPS.SAFE /).

- Caracteristiques techniques.

Courant nominal 10 A

Tension nominale 250 V CA 50/60 Hz

Tension maxiale 775 V (seulement en SPS.SAFE 7)

Dissipation énergie maximale...... 238 Joules entre F-N (SPS.SAFE 3 et 6)

306 Joules entre F-N (SPS.SAFE 5)

918.Joules entre F-N.F-PE et N-PE (SPS,SAFF 7)

Courant maximal de crête 8,000 A (SPS SA)

12.000A(SPS.SAFE5)

Filtre FMI/RFI Gamme de fréquence 150 kHz, 100 MHz / Attenuation

jusqu'a 40 dB (seulement SPS SAFF 7)

Connecteurs chargesur USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Deux de 2.1 A 5 V CC (seulement SPS,SAFE B)

Fixation murale possible Si

IP20Util

120 Outilser sellement dans un local sec

Protecteur contre la surtension pour tout type d'appareils electromenagers.

Protège vous PC, workstation, modem, fax, téléphone, Hi-Fi et beaucoup d'autres applications autant

pour vous entreprises que pour vous foyer, qui sont sensibles aux interférences électriques. Ce dispositif

est idéal comme protection des équipements pour les applications SoHo et un usage domestique.

Design très avancé, léger et compact
Transforme le SPS.SAFE en un authenticate proteeur contre la surtension versatile pour un usage
en foyer ou en entreprise
Protection de surcharge
L'interruente rearmable protégera l'équimement dans des situations de surcharges supérieures.
2. INTERPRETIVE PROTEAL EQUIPMENT DURING ORIENTATIONS OF SURENGGOS SUPPLIED à 2300 W (230 V.10A)
Indicateur lumineaux de protection active du réseau « PROTECTED »
SI d'indicateur luneux est allumé, il indicate que le protecatre d'surtension est actif et prete a agir. Si s'd'éignir, cela indiquera que la protection contre la surtension a en agir annulant la fourniture de tension et en protéguant tous les équipements connectés. Dans cette situation, pour restraisser le fonctionnement correct du protecatre de surtension, il suffira de réamner l'interrupter(2). Quand l'indicateur luneux ne s'églais pas au remarquement de l'intéruption(2)c es un signat d'surtension ou une période intémeente. Dans le départir cas, le SFS SAE dit Àtremporée par une autre unité ne

1. Cable d'alimentation résistant.

2. Interrupteur réarmable

3. Interrupteur-Automatique (Consommation minimale)/Manuel-commande bases « Sla

4. Indicateur de contrôle des surtensions; la lumière rouge indique le bon fonctionnement.

5. Indicateur de mise sous tension : la lumiere verte indique tension de reseau presente 6. Indicateur - Stien ON - la lumiere bleu indique des masse - Stien - sure alimentation

6. Indicate " Slave ON ", la fumière bleue indue des prises " Slave " avec alimentation. 7. MOV multile: Alimine les cortesions et perturbations du fait des déharmon atmosphoriques

7. MOV MUIPIE, EIMMIE LES SU TIONS ET PERIBULS DU FAIT DES CHARGES d'atteign des atmosluques. 9. Fusibles contre les surintensite et suturens continues : technologie d'arret sur evitant les i

8. Une base directe d'entrée a. Always ON a, avec dispositif de sécurité pour les enfants

9. Une base d'Master, avec dispossession de sécurité pour les enfants

12 Trois bases « Slave », avec dispositif de sécurité pour les enfants ; marche/arrêt selon la consommation

de la base « Master »

1. Microswitch Netbook - PC/NB consommation mini. de la base Master (Voir en dessous de I'equipment).

2. Deux connecteurs chargeurs USB 1 A 5 VCC.

Aucn the lrrrste (3) en position - Automatique, les bases (12) opree comme + Slave , x avce une detection de la consommation minimale selon la selection du Micro switch "Netbook - PC/133

• Caracteristiques techniques.

Courant nominal. 10 A (Courant maximal de la base « Master » 2.5 A -575 W)
Tension nominale. 250 V CA 50/60 Hz
Tension maxiale. 775 V
Dissipation énergie maxie...918 Joules entre F-N, F-PE et N-PE
Courant maxie de créée...36 000 A
Tension maxie de créée...6 000 V
Temps de response...< 1 nanoseconde
Filtre EMI/RFI...Gamage de fréquence 150 kHz - 100 MHz / Atténuation jusqu'à 40 Fixation malleable possible...Si

IP20 .Utiliser seulment dans un local sec

• Protecteur contre la surtension pour tout type d'appareils électroménagers.

Protège vous PC, workstation, modem, fax, téléphone, Hi-Fi et beaucoup d'autres applications autant

pour yote entreprise que pour yote fover, qui sont sensibles aux interfrences electriques. Ce disposifit

est idéal comme protection des équipements pour les applications SoHo et un usage domestique.

• Design très avancé, léger et compact.

Transforme le SPS.SAFE en un authenticate protecteur contre la surtension versatile pour un usage

en foyer ou en entreprise.

L'interrupteur réarmable protégera l'équipement dans des situations de surcharges supérieures à

2300W(230V10A)

Indicateur lumineux de protection active du réseau « PROTECTED »

Si l'indicateur lumineux est allumé, il indicate que le protecteur de surtension est actif et prêant à agir. Si l'sseignait, cela induira que la protection contre la surtension a agi en annulant la fourniture de sertin et en protéguant tous les équipements connectés. Dans cette situation, pour restrauer le fonctionnement correct du proteeur de surtension, il suffira de réamier l'intérête (2). Quand l'indicateur lumineux ne s'écastle pas au rearrangement de l'intérêt (2), c'est un signal de surtension ou d'une panne interne. Dans le dernier cas, le SPS SAFE doit être replacé par une autre unité neuve.

• Fonctionnement.

Brancher's équivalent principal sur la base « Master » (ex.: PC d'un système informatique) et brancher le reste des périphores sur les bases « Slave » (ex.: ecran, imprimante, scanner, HDD, etc.) Avec l'intéruteur (3) en position - Autotématique, allumer le équivalent principal, les équipes connectés s/allerment automatique aux bases « Slave ». Lorsque le système principal est mis hors tension, tous les équipes branchés sur les bases « Slave » sont mis hors tension. Ex.: Equiplement principal -> TV / équipes péri-phères > DVD, TDT, console video, multimédia-HDD, l'alimentation électrique des bases, dépendé de la consommation min. de la base « Master », désignable à l'aide du Micros (13)h Netbook - PC/NB). Avec l'intéruteur (3) en position-Manuel, la condition de bases « Slave » s'annulée.
