Caractéristiques techniques	Congélateur VIKING VFI7180WLRE, capacité de 18 pieds cubes, système de réfrigération à air forcé.
Dimensions	Largeur : 91,4 cm, Hauteur : 182,9 cm, Profondeur : 76,2 cm.
Poids	Poids net : 113 kg.
Consommation énergétique	Classe énergétique : A+, consommation annuelle : 350 kWh.
Utilisation	Idéal pour la conservation à long terme des aliments, avec plusieurs tiroirs et compartiments pour une organisation optimale.
Maintenance	Nettoyage régulier des surfaces intérieures et extérieures, vérification des joints d'étanchéité.
Réparation	Service après-vente recommandé pour les réparations complexes, pièces de rechange disponibles.
Sécurité	Équipé d'un système de verrouillage, alarme de température pour prévenir les fluctuations.
Informations générales	Garantie de 2 ans, disponible en plusieurs finitions, compatible avec les normes de sécurité électrique.

FOIRE AUX QUESTIONS - VFI7180WLRE VIKING

Pourquoi mon congélateur VIKING VFI7180WLRE ne fonctionne-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à la bonne température.

Comment régler la température de mon congélateur VIKING VFI7180WLRE ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du congélateur. Appuyez sur les boutons pour augmenter ou diminuer la température selon vos besoins.

Pourquoi y a-t-il de la glace qui s'accumule à l'intérieur de mon congélateur ?

L'accumulation de glace peut être due à une porte mal fermée ou à une fuite d'air. Assurez-vous que la porte est bien scellée et vérifiez les joints en caoutchouc.

Mon congélateur fait-il trop de bruit, est-ce normal ?

Un certain bruit est normal lors du fonctionnement du congélateur, mais des bruits excessifs peuvent indiquer un problème. Vérifiez si l'appareil est de niveau et si rien ne bloque le ventilateur.

Comment dégivrer mon congélateur VIKING VFI7180WLRE ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour recueillir l'eau et accélérer le processus.

Que faire si l'éclairage intérieur de mon congélateur ne fonctionne pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si l'ampoule est en bon état, il peut y avoir un problème électrique, et il est recommandé de contacter un technicien.

Quelle est la capacité de stockage de mon congélateur VIKING VFI7180WLRE ?

Le congélateur VIKING VFI7180WLRE a une capacité de stockage de 455 litres, ce qui permet de conserver une grande quantité d'aliments.

Comment nettoyer mon congélateur ?

Pour nettoyer le congélateur, débranchez-le et utilisez un mélange d'eau tiède et de savon doux. Évitez les nettoyants abrasifs et séchez soigneusement après le nettoyage.

Mon congélateur a une odeur désagréable, que dois-je faire ?

Vérifiez les aliments pour vous assurer qu'il n'y a pas de produits périmés. Nettoyez l'intérieur avec un mélange d'eau et de bicarbonate de soude pour éliminer les odeurs.

Où puis-je trouver le manuel d'utilisation pour le VIKING VFI7180WLRE ?

Le manuel d'utilisation est disponible sur le site officiel de VIKING dans la section 'Support' ou 'Téléchargements'. Vous pouvez également contacter leur service client pour obtenir une copie.

MODE D'EMPLOI VFI7180WLRE VIKING

Guide d'installation

SÉRIE 7

Kit d'assemblage de plusieurs apparéils de réfrigération

CKVBI

Table des matieres

REMARQUE: ces instructions contiennent des renseignements sur l'assemblage de plusieurs appareils de réfrigération série 7. Pour plus de renseignements sur les dimensions, les spécificités et l'installation individuelles des appareils, veuillez vous reférer aux guides d'installation fournis avec ces derniers.

Éléments fournis 2

Outils nécessaires 2

Dimensions de l'encadrement 3

Spécificités 4

Système anti-basculement 7

Préparation des appareils à l'installation 8

Installation 10

AVERTISSEMENT

RISQUE DE BASCULEMENT

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil.
Le non-respect de cette consigne peut entrainer la mort ou de graves blessures.

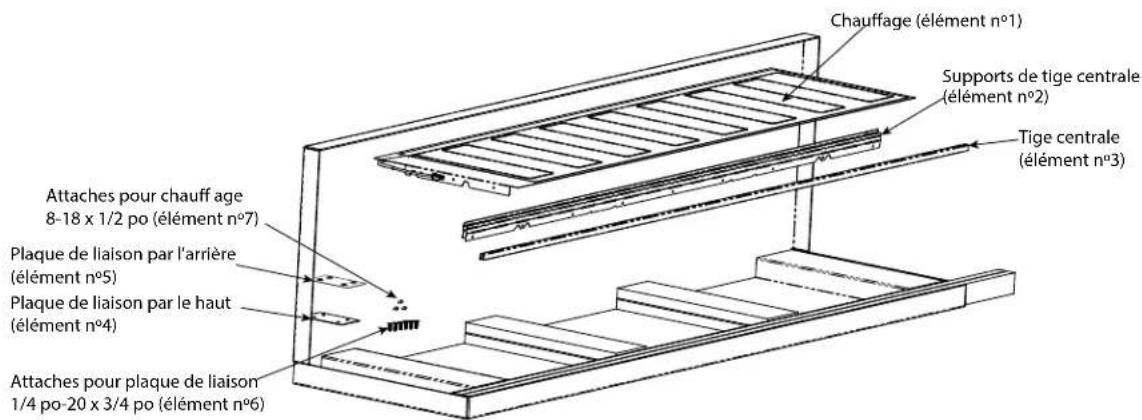

Éléments fournis

Chauff age (1)

Supports de tige centrale (2)

Tige centrale (1)

Plaque de liaison par le haut (1)

Plaque de liaison par l'arrière (1)

Attaches pour plaque de liaison 1 / 4 po-20 x 3/4 po (6)

Attaches pour chauff age 8 - 18× 1 / 2 po (3)

Outils nécessaires

Perceuse

Forets 3 po Phillips (PH2), Torx (T15 & T20)

Douilles hexagonales 1/4 po et 5/16 po

Maillet en caoutchouc

Clé 3/8 po

Clé Allen 1/8 po

Dimensions de découpe

*Remarque: pour tous les modèles, les trois premiers pouces de l'intérieur de l'encadrement doivent avoir une finition identique à celle de l'extérieur de l'encadrement.

SPECIAL CITÉS

Pour obtenir les dimensions individuelles des appareils, veuillez vous reférer aux guides d'installation fournis avec ceux-ci.

Le tableau ci-dessous repertorie les combinaisons les plus fréquentes.

Option de combinaison (largeur des modèles)	Largeur de l'encadrement	Hauteur de l'encadrement (dimension unique)	Profonteur de l'encadrement (dimension unique)
18 po / 18 po 36 po	(91,4 cm)	84 po (213,4 cm) min. 85-3/16 po (216,3 cm) max.	25 po (63,5 cm)
Modèles 18 po / 24 po	42 po (106,7 cm)
Modèles 18 po / 30 po	48 po (121,9 cm)
Modèles 18 po / 36 po	54 po (137,2 cm)
Modèles 24 po / 24 po	48 po (121,9 cm)
Modèles 24 po / 30 po	54 po (137,2 cm)
Modèles 24 po / 36 po	60 po (152,4 cm)
Modèles 30 po / 30 po	60 po (152,4 cm)
Modèles 30 po / 36 po	66 po (167,6 cm)
Modèles 36 po / 36 po	72 po (182,9 cm)

Pour avoir une idée de la largeur de l'encadrement nécessaire dans le cas de l'installation de plusieurs appareils, additionnez les largeurs des appareils à assembler.

Par example: 18 po + 24 po + 24 po = 66 po

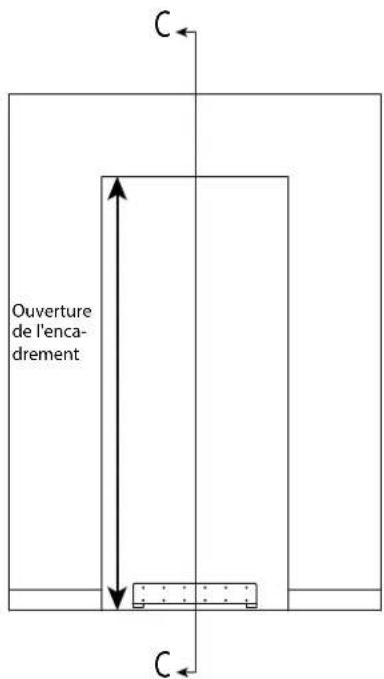

Système anti-basculement

Le support anti-basculement dispose de 12 trous. Au moins 4 de ces 12 trous doivent être utilisés.

REMARQUE: le nombre d'attaches doit être adapté à la charge afin d'écarter tout risque de basculement.

Par exemple : utilisez des vis à bois pour les murs et des clous ou des ancrages de maconnerie si l'installation se fait sur de la pierre, de la brique ou du béton.

Le support anti-basculement doit être centré horizontally dans l'encadrement.

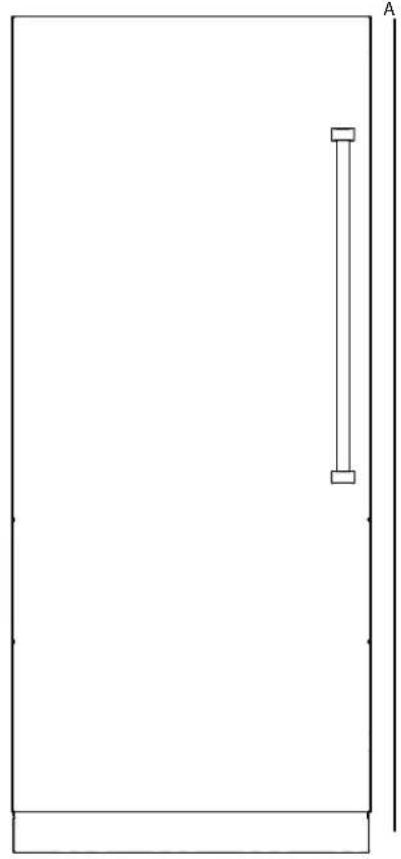

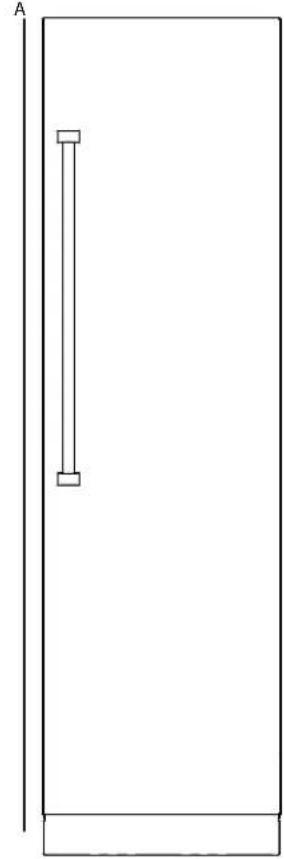

Dimension A = Ouverture de l'encadrement moins la hauteur du réfrigerateur + 1-1/4 po (3,2 cm)

Ex: Hauteur de l'encadrement 85 po

Hauteur minimum du réfrigerateur (sur roulettes): 83 15/16 po

$$ A = 8 5 \text {p o} - 8 3 - 1 5 / 1 6 \text {p o} + 1 - 1 / 4 \text {p o} = 2 - 5 / 1 6 \text {p o} $$

Préparation des unités pour l'installation

Avant de retirez les apparêls de leur socle, retirez les tiges latérales de chaque apparéil et installez les supports de tige centrale ainsi que le chauffage de liaison (étapes 1 à 4). Assurez-vous que les apparêls sont bien étents et débranchés.

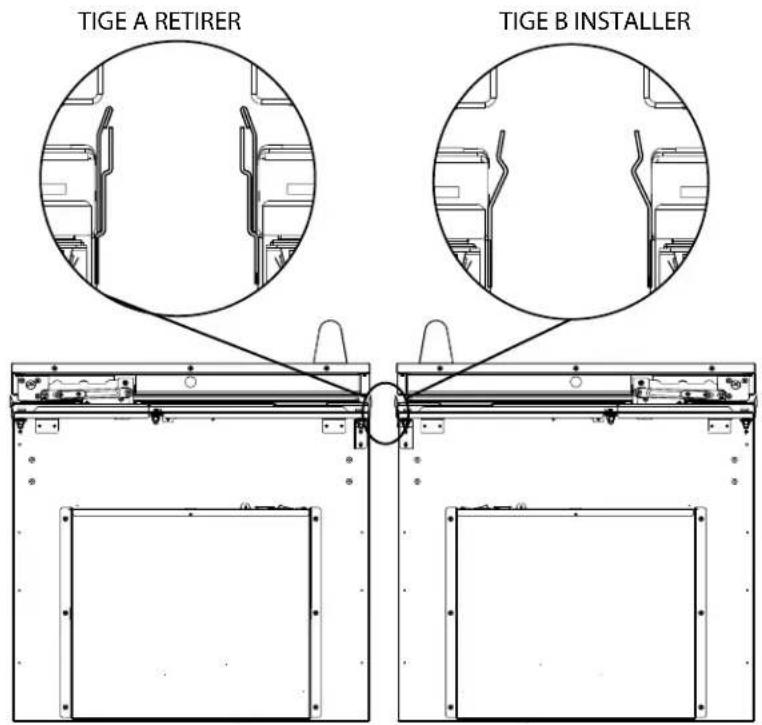

1. Retirez les tiges du montant des appareils sur les côts ou ils seront en contact (TIGE A). Laissez la tige sur les côts qui seront en contact avec l'encadrement. Conservez les vis ainsi retirees pour fi xer la tige centrale à l'étape 2.

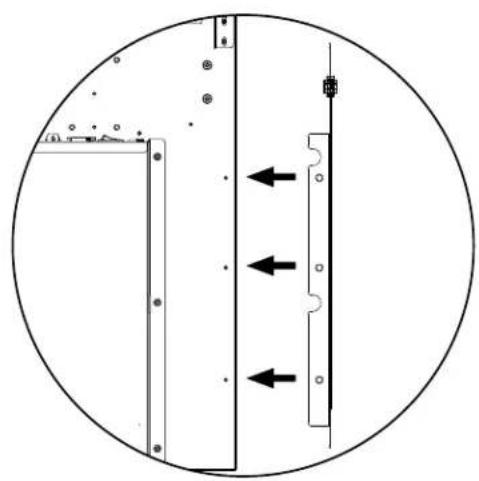

1. Fixez les supports de tige centrale (element n° 2) (TIGE B) en utilisant les trous libérés par les tiges laterales.

Préparation des unités pour l'installation

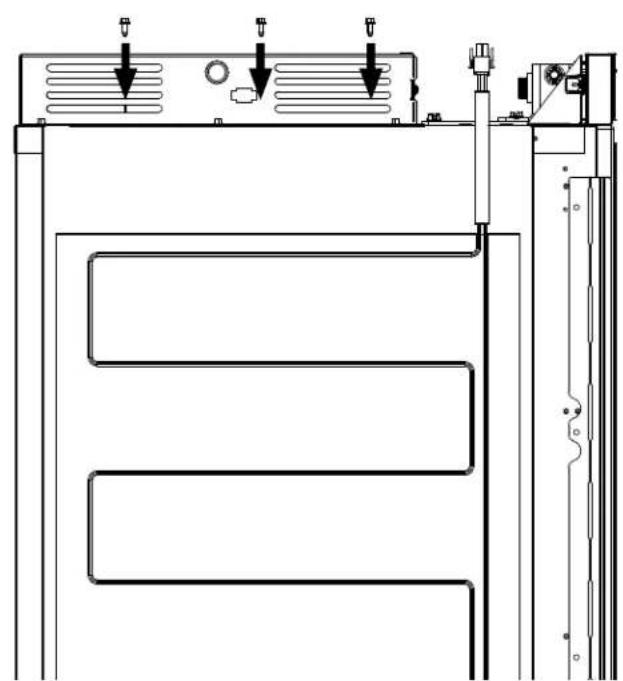

1. Fixez le chiffage (élement n^0 1 ) aux trois trous en haut de l'appareil de croite à l'aide des attaches 8 - 18 × 1 / 2 po (élement n^0 7 ) fournies.

1. Branchez le chauffage à l'appareil de croite en utilisant la prise située à côté de l'interrupteur marche/arrêt.

AVENTISSEMENT

RISQUE DE BASCULEMENT

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la securisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entrainer la mort ou de graves blessures.

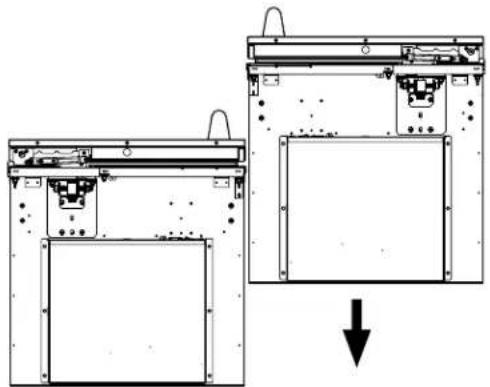

1. Retirez les apparèils de leur socle et positionnez-les à l'extérieur de l'encadrement de manière à pouvoir installer les plaques de liaison par le haut (élement n° 4). En cas d'installation sur une surface irrégulière, utilisez les pieds de nivélément pour ajuster la hauteur de apparèils de façon à ce qu'ils soient au même niveau.

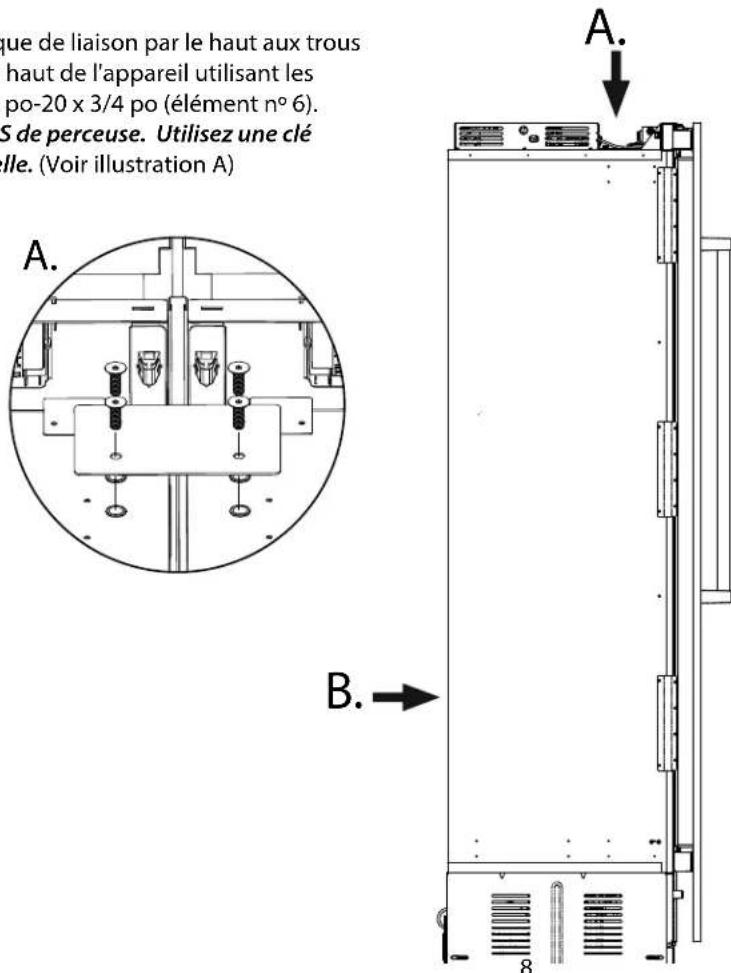

1. Fixez la plaque de liaison par le haut aux trous fi letés sur le haut de l'appareil utilisant les attaches 1/4 po-20 x 3/4 po (élément n°6). N'utilise PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration A)

2. Fixez la plaque de liaison par l'arrière (élément n° 5) aux trous fi letés derrière les apparêils à l'aide des attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilise PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration B) Fixez l'achement le support en le faisant pivoter. Si vous serrez les vis, le support se piera et provoquera un désignement de l'arrière des unités.

Remarque: * Si une ou les deux unités ont (4) troue de vis, fi xez-les a I'aide des deux trous du haut.

Installation

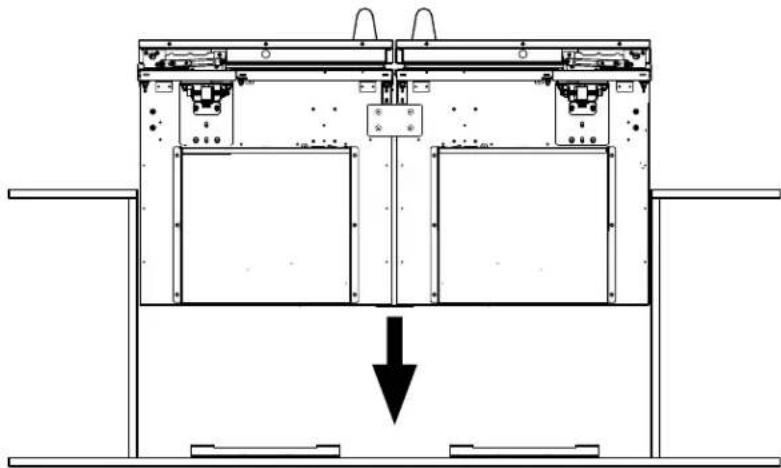

1. Dans le cas où les pieds de nivellement seraient déteriorés, réduisez la hauteur des apparciels de façon à ce qu'ils reposent sur leurs roulettes. Branchez l'alimentation électrique et enroulez les unités connectées dans la découvert du meuble. Les apparciels doivent être branchés dans des prises électriques séparées. Racorder l'alimentation d'eau à chaque unité.

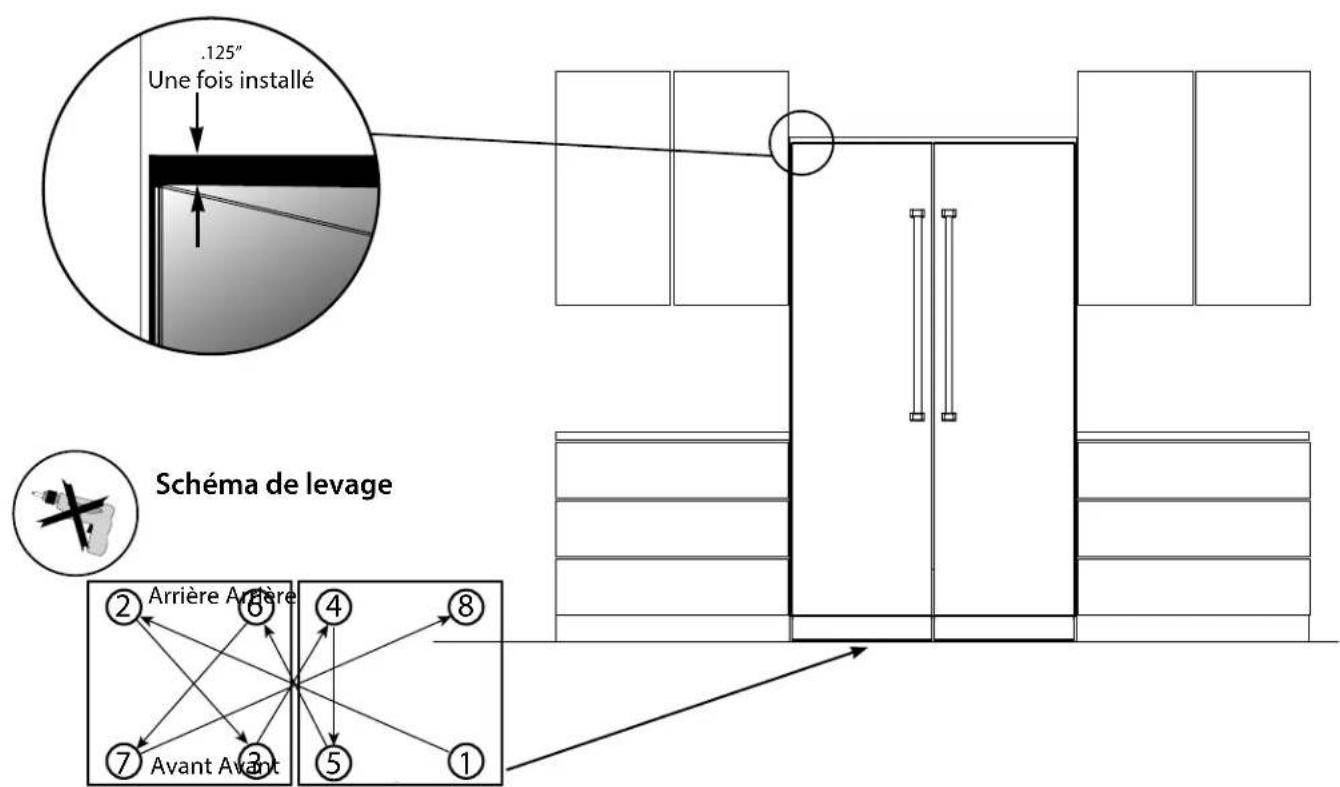

1. Surélevez les apparciels à la hauteur désirée à l'aide des pieds de nivellement et enclenchez le support anti-basculement. N'UTILISEZ PAS DE PERCEUSE- (reportez-vous au schéma de modulo de levage ci-dessous pour vous assurer que les unités sont progressivement levées ensemble.) IMPORTANT ** - Faites seulement 4 tours à la fois avec le cliquet à main . Fixez les apparciels à l'encadrement en utilisant les tiges laterales et les attaches fournies avec les apparciels. Une fois les apparciels fixés, installez la tige latérale magnétique inoxydable. (Référez-vous au guide d'installation pour apparciels individuels)

Installation

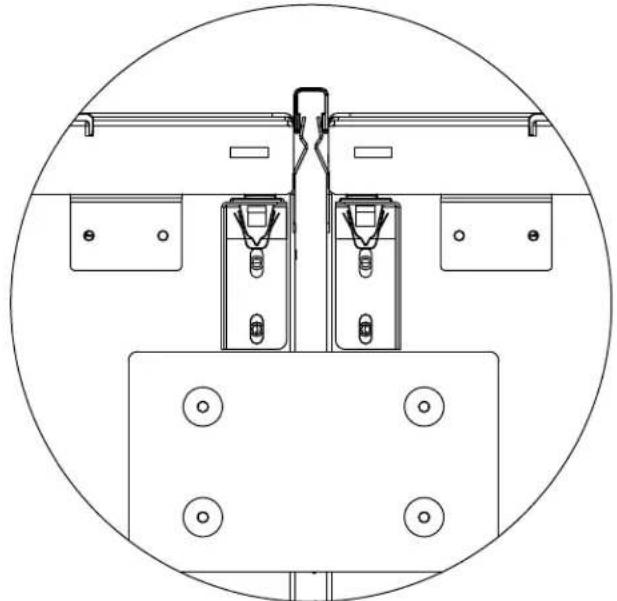

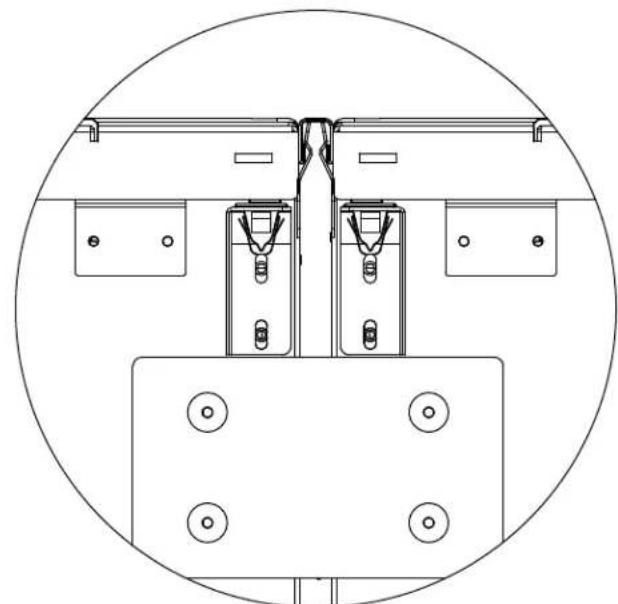

10.. Inserez la tige de liaison centrale (element n 3) entre les deux appeareils en faisant pression. La tige doit etre alignee avec le haut des appeareils. En cas de besoin, enoncez delicatement la tige a l'aide d'un maillet en caoutchouc.

REMARQUE: ouvre les deux portes pour installer la tige. Une fois l'installation terminée, la face de la tige doit etre au meme niveau que le cadre du disjoncteur

1. Une fois la connexion au chauffage et l'installation de l'unité terminées, vous doivent activer le chauffage qui a été branché sur l'unité de croite. (Étape 4 à la page 7).

Pour activer le chauff age, sur le panneau de commande * de l'unité de droite, appuyez sur les touches fl échées VAC et UP pendant 5 secondes. Vous entendrez un bip d'alarme une fois qu'il acceptera l'entrée.
* REMARQUE: Le panneau de commande peut varier en fonction du modele installé.

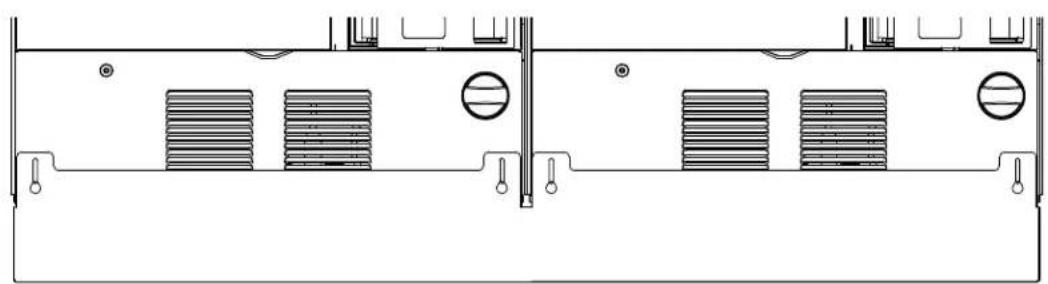

Installation facultative de la plaque de protection sur mesure

Retirez les vis fixant les plaques de protection individuelles des appareils. Conservez les vis pour fixer la plaque de protection sur mesure. Placez la plaque de protection en bas à l'arrière des appareils et fixez-la aux trous libérés par les plaques individuelles.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 E.-U.

[phone]

Pour obtenir des renseignements sur le produit, appelez au 1-888-845-4641

ou visitez notre site Web au vikingrange.com
