Caractéristiques techniques	Moniteur CRT 19 pouces, résolution maximale 1280 x 1024, fréquence de rafraîchissement jusqu'à 85 Hz.
Utilisation	Idéal pour les applications bureautiques, le graphisme et les jeux vidéo de l'époque.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions et de l'alimentation.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur, utiliser un onduleur pour protéger contre les surtensions.
Informations générales	Compatible avec les systèmes d'exploitation Windows, connectivité via VGA, poids approximatif 25 kg.

FOIRE AUX QUESTIONS - SyncMaster 797DF SAMSUNG

Comment connecter le SAMSUNG SyncMaster 797DF à mon ordinateur ?

Pour connecter le SAMSUNG SyncMaster 797DF à votre ordinateur, utilisez un câble VGA. Branchez une extrémité du câble à la sortie VGA de votre ordinateur et l'autre extrémité à l'entrée VGA du moniteur.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est correctement alimenté et que le câble d'alimentation est bien branché. Assurez-vous également que le câble VGA est correctement connecté des deux côtés. Si l'écran reste noir, essayez de brancher le moniteur à un autre ordinateur pour exclure un problème lié à votre ordinateur.

Comment ajuster la luminosité et le contraste du moniteur ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de contrôle situés sur le panneau avant du moniteur. Appuyez sur le bouton 'Menu' pour accéder aux paramètres, puis naviguez jusqu'aux options de luminosité et de contraste.

Le moniteur affiche des couleurs incorrectes, que faire ?

Si les couleurs affichées sont incorrectes, vérifiez le câble VGA pour vous assurer qu'il n'est pas endommagé. Vous pouvez également essayer de réinitialiser les paramètres d'affichage dans le menu du moniteur ou d'ajuster les paramètres de couleur sur votre carte graphique.

Comment nettoyer l'écran du SAMSUNG SyncMaster 797DF ?

Pour nettoyer l'écran, utilisez un chiffon doux et sec. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau ou un nettoyant pour écran non abrasif. Évitez d'utiliser des produits chimiques agressifs.

Est-ce que le SAMSUNG SyncMaster 797DF prend en charge les résolutions élevées ?

Le SAMSUNG SyncMaster 797DF supporte une résolution maximale de 1600 x 1200 pixels. Assurez-vous que votre carte graphique est capable de sortir à cette résolution pour obtenir la meilleure qualité d'image.

Que faire si le moniteur émet un bruit de bourdonnement ?

Un bruit de bourdonnement peut être causé par une interférence électrique. Essayez de débrancher le moniteur et de le rebrancher sur une autre prise. Assurez-vous également que tous les câbles sont bien connectés et en bon état.

Comment régler la position de l'écran ?

La position de l'écran peut être ajustée en inclinant le moniteur vers l'avant ou l'arrière. Si vous avez besoin d'un réglage plus avancé, envisagez d'utiliser un support de moniteur compatible.

Où puis-je trouver des pilotes pour le SAMSUNG SyncMaster 797DF ?

Les pilotes pour le SAMSUNG SyncMaster 797DF peuvent être trouvés sur le site officiel de Samsung dans la section de support. Recherchez votre modèle et téléchargez les pilotes appropriés pour votre système d'exploitation.

MODE D'EMPLOI SyncMaster 797DF SAMSUNG

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Document PDF Natural Color Installation d' Adobe Acrobat Reader

SyncMaster 591S/793S/793DF/795DF/797DF/997DF/793MB/795MB

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Page Principale Affichage Sur Ecran Consignes de sécurité Dépannage Notational List à Vérifier

Page Principale Affichage Sur Ecran
Consignes de sécurité Dépannage Notational List à Vérifier Alimentation Question & Réponse Installation Contrôle du Dispositif d'Autotest Nettoyage Autres
Introduction Spécifications Déballage Général Façade Modes Pré-établis d'Affichage Arrière PowerSaver Dessous
Installation Information Connection de Votre Ordinateur Service Installation des Pilotes Vidéo Terme Automatique Regulatory Manual Natural Color Installation de la Base Autorité

Consignes de sécurité

Veuillez lire les consignes de sécurité suivantes pour prevenir des dommages et nuisances pour l'utilisateur.

Avertissement / Précaution

Notational
Alimentation
Installation
Nettoyage
Autres

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Conventions de Notation

Intérdit

Important a lire et a comprendre dans toutes circonstances.

Ne pas démonter Déconnecter la prise de la sortie du courant.

e de la sortie du courant.

Ne pas toucher.

Mettez dans un endroit stable pour empêcher une décharge électrique.

Index	Consignes de sécurité	Introduction	Installation	Affichage Sur Ecran	Dépannage	Spécifications	Information
Consignes de sécuritéNotationalAlimentationInstallationNettoyageAutres			Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'intérieur du CRT.
			Ne pas utiliser une prise endommagée ou desserrée.Ceci peut causer une décharge électrique ou un incendie.
			Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.Ceci peut causer une décharge électrique ou un incendie.
			Utilisez seulement une prise ou un adaptateur adéquat.Un sol inadapté peut causer un choc électrique ou un incendie.
			Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
			Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
			Ne pas brancher trop de multiprise ou de câbles à la prise de courant.Ceci peut causer un incendie.
Consignes de sécurité	NotationalAlimentationInstallationNettoyageAutres			Ne pas couvrir les orifices du moniteur.Une mauvaise ventilation peut causer une panne ou un incendie.
				Mettez votre moniteur dans un endroit peu humide et non poussièreux.Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur.
				Ne pas tomber le moniteur en le déplaçant.Ceci peut endommager le moniteur ou blesser les utilisateurs.
				Placez le moniteur sur une surface plate et stable.Le moniteur peut causer des dommages en tombant.
				Posez le moniteur avec précaution.Il peut être ainsi abîmé ou cassé.
				Ne pas placez l' ecran du moniteur face au sol.La surface de CRT peut ainsi être abîmée.
				Ne pas utiliser le moniteur sans le socle du moniteur.Il peut provoquer une panne ou un incendie causé par une mauvaise ventilation.Si le moniteur doit être utilisé sans son support, veuillez-vous assurer qu'une bonne ventilation sera mise en place.
Consignes de sécuritéNotationalAlimentationInstallationNettoyageAutres			Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'intérieur du CRT.
			Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.Ceci peut causer une décharge électrique ou un incendie.
			Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.Ceci peut causer une décharge électrique ou un incendie.
			Utilisez seulement une prise ou un adaptateur adéquat.Un sol inadapté peut causer un choc électrique ou un incendie.
			Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
			Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.
			Ne pas brancher trop de multiprise ou de câbles à la prise de courant.Ceci peut causer un incendie.Ne pas déplacer le couvercle (ou l'arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d'opération.Ceci peut causer un choc électrique ou un incendie.Demander cette opération à un personnel de service qualifié.
Consignes de sécurité
			Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci-déconnectez-le puis contactez un vendeur ou le service agréé.Ceci peut causer une décharge électrique ou un incendie.
			Ne placez aucun objet lourd sur le moniteur.Ceci peut causer un choc électrique ou un incendie.
			Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.Ceci réduira la fatigue de vos yeux.
			Ne pas utiliser ou stocker des substances inflammables près du moniteur.Ceci peut causer une explosion ou un incendie.
			Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.
			Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé.
			Ne jamais insérer d'objet métallique par l'ouverture du moniteur.Ceci peut causer un choc électrique, un incendie ou des bléssures.

Éloigner le moniteur des substances magnétiques.

• Ceci peut causer une décoloration du moniteur.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Introduction ► Déballage ► Façade ► Arrière ► Dessous Moniteur et Socle Fil électrique Socle (Quelques modèles incluent un support joint.) Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur. Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation

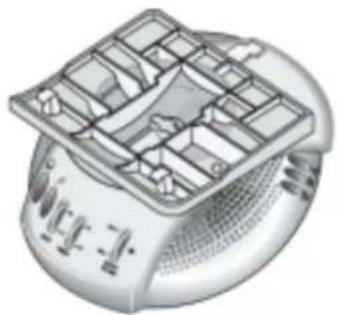

Pour le modèle Multimedia (Option)

• Support Multimédia haut-parleur

• câbles son(2 chaque)

• Câble entrée courant (Option)

• Guide de l'utilisateur

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Introduction

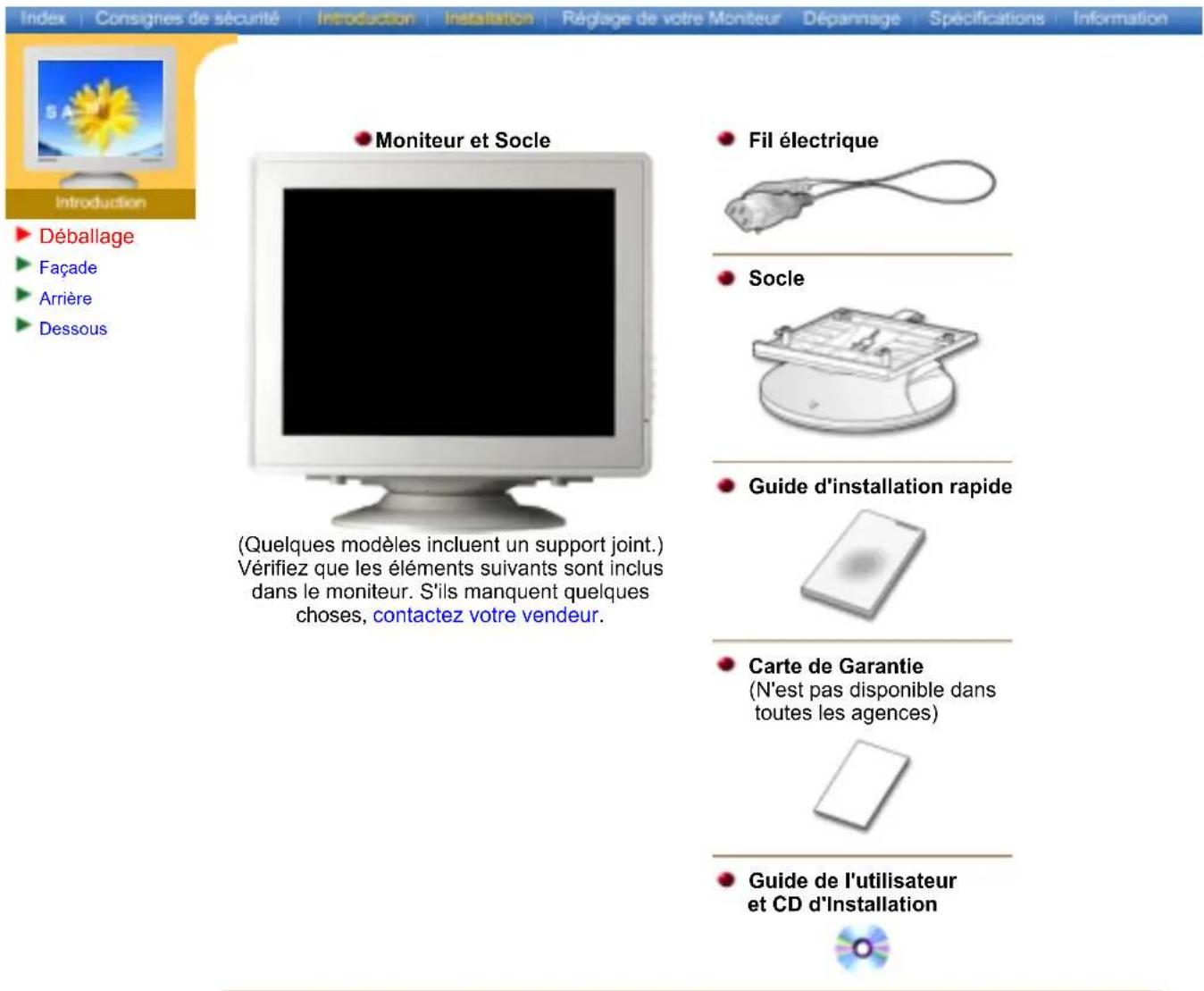

Déballage
Façade
Arrière
Dessous

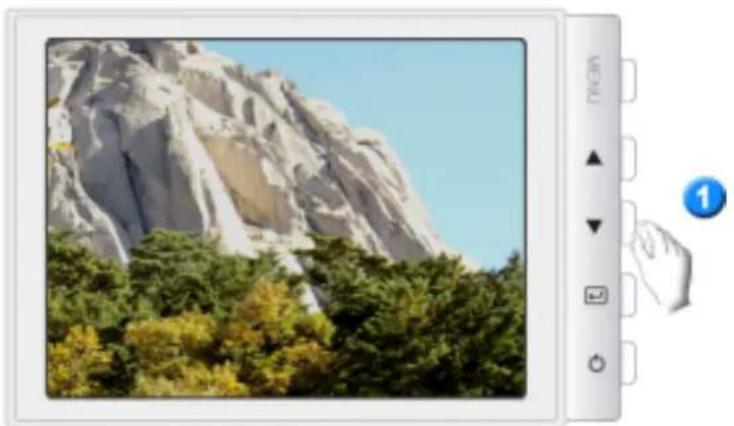

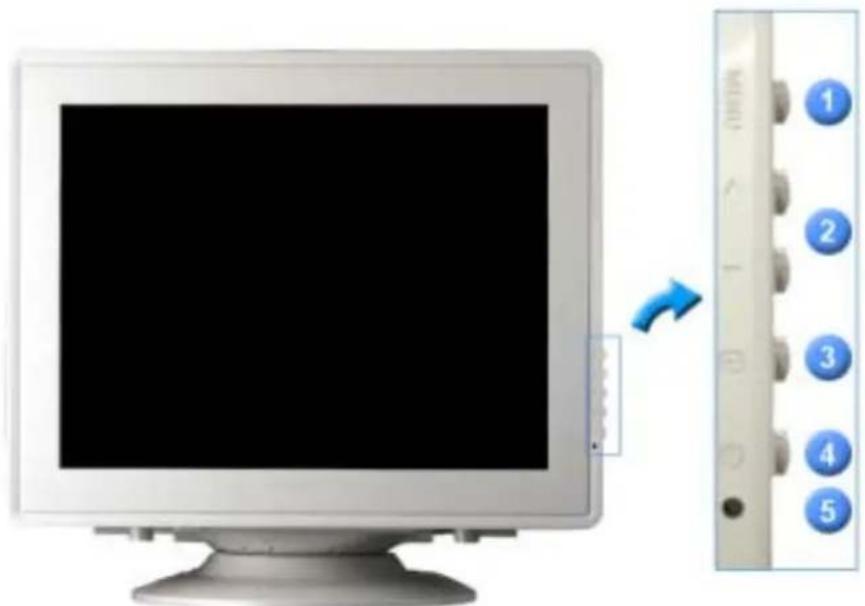

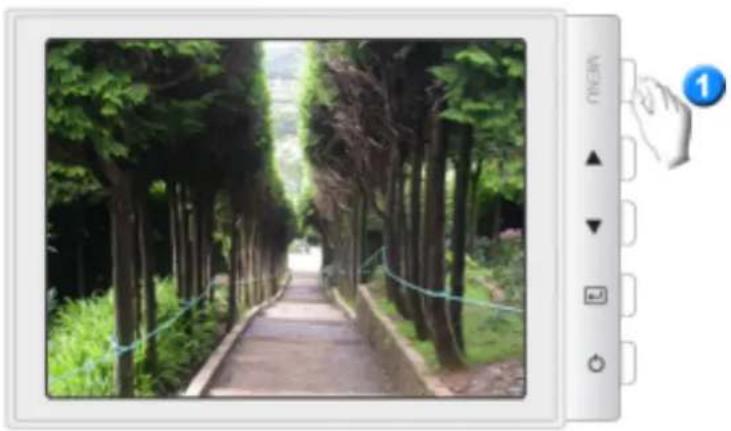

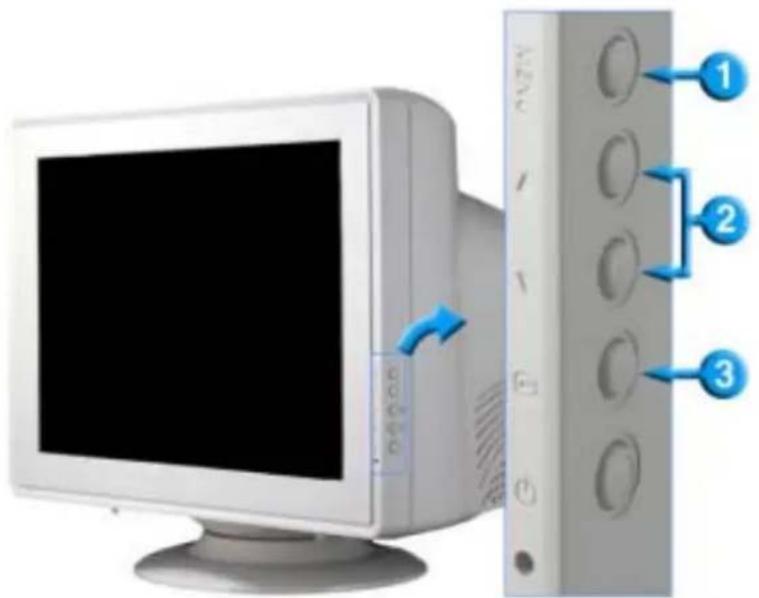

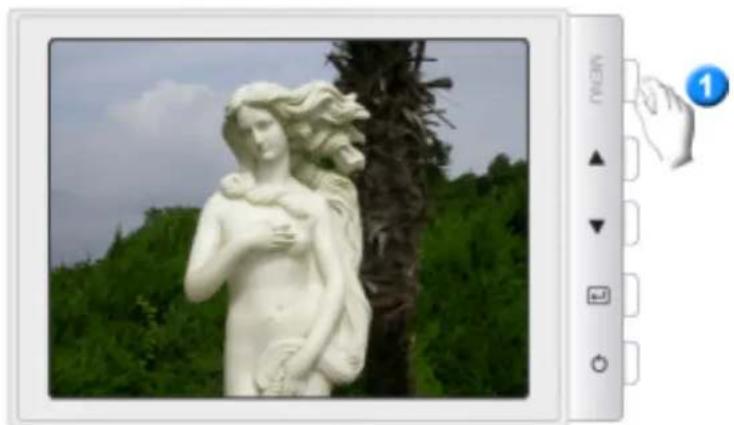

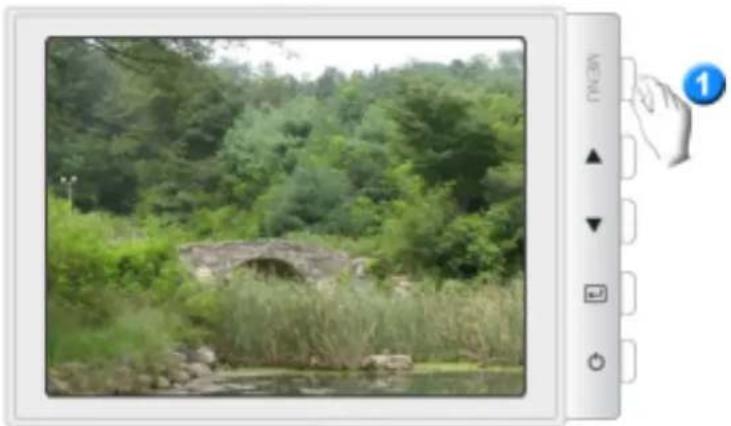

1. Bouton Menu Pour accéder à l'écran du menu ou pour en sortir.

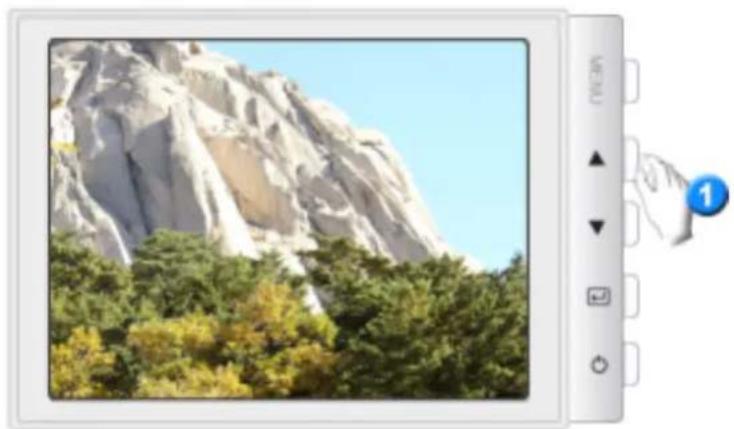

2. Boutons d'Ajustement Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
3. Bouton Entrée Pour sélectionner le menu d'affichage à l'écran OSD.
4. Bouton d'Alimentation Utiliser ce bouton pour allumer et éteindre le moniteur.
5. Indicateur Indique que le Mode d'économie est en position normale ou Puissance.

d'Alimentation

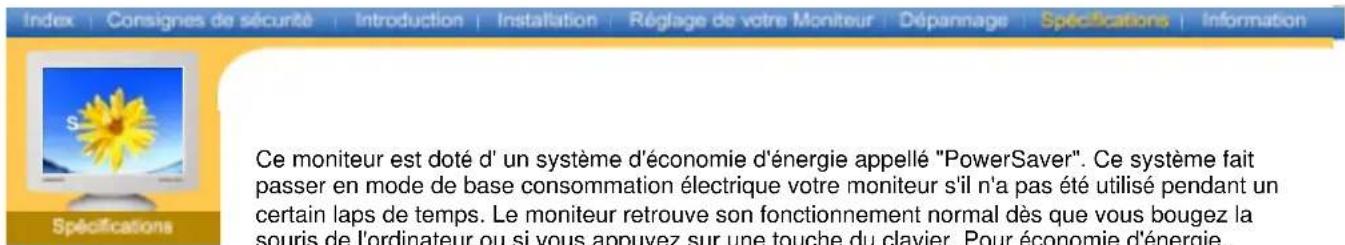

Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d'énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information SAMS Introduction ► General ► BNC Connectors (Option) General

Déballage
Façade
Arrière
Dessous

General

SAMSUNG 1 2

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

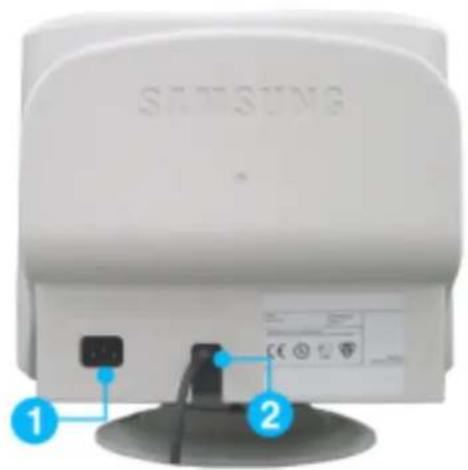

1. Port d'alimentation Brancher le cordon électrique à la prise d'alimentation au dos de votre moniteur.
2. Câble vidéo Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (carte vidéo ou carte graphique)

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation Brancher le cordon électrique à la prise d'alimentation au dos de votre moniteur.
2. Câble vidéo Connectez le câble signal à l'épingle-15D-sous connecteur en arrière de votre moniteur.
3. Connecteurs de BNC (Option) Connectez le câble de signal au port signal de BNC en arrière de votre moniteur.

Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Introduction

Déballage
Façade
Arrière
Dessous

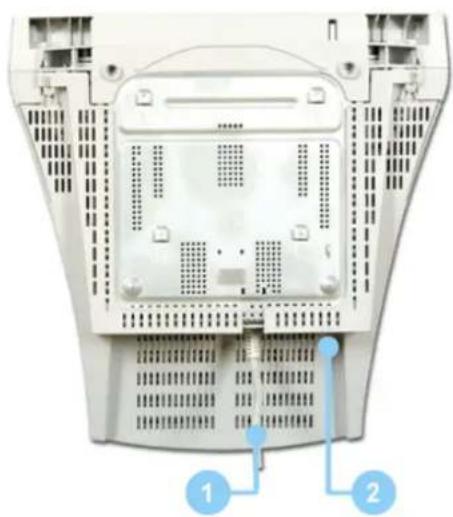

1. Câble vidéo
2. Port d'alimentation
3. La base Inclinable/Pivotante

Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur.(carte vidéo ou carte graphique)
Connectez le câble électrique au port qui se situe au dos de votre moniteur.

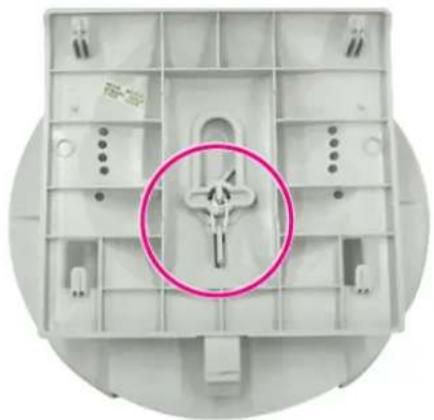

Vous pouvez séparer la base de votre ordinateur.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information SANSU General BNC Connectors (Option) Installation

▶ Connection de Votre Ordinateur
Installation des Pilotes Vidéo
Installation de la Base

General

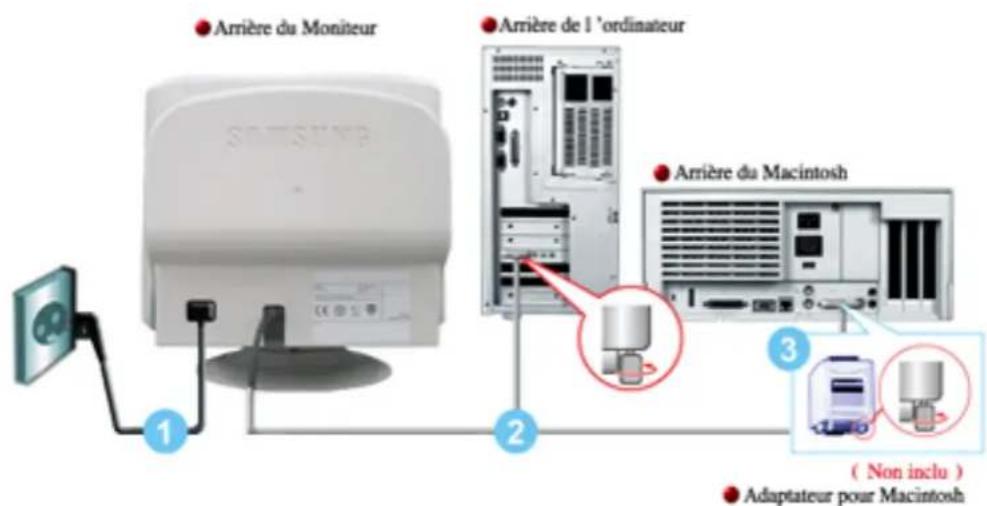

• Arrière du Moniteur • Arrière de l'ordinateur • Arrière du Macintosh 1 2 3 ( Non inclu ) • Adaptateur pour Macintosh

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
2. Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique)
3. Si vous utilisez un ordinateur Macintosh, connectez le câble à l'adaptateur du Macintosh, et connectez les broches sur l'adaptateur (adaptateur non inclu). Un PC (ordinateur personnel compatible) n'a pas besoin d'adaptateur.
4. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

• Arrière du Moniteur • Arrière de l'ordinateur • Arrière du Macintosh • Adaptateur pour Macintosh 1 2 3 4 ( Non inclu ) •

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.
2. Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique)
3. Si vous utilisez un ordinateur Macintosh, connectez le câble à l'adaptateur du Macintosh, et

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Automation Manual

▶ Connection de Votre Ordinateur
▶ Installation des Pilotes Vidéo
Installation de la Base

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD-ROM inclu avec moniteur. L' Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci-dessous.

• Site Web : http://www.samsung-monitor.com/ (Mondial)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Insérez CD dans le pilote CO-ROM.
2. Cliquez "Windows ME Driver".

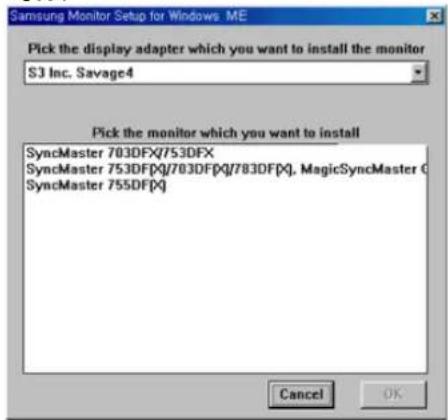

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".

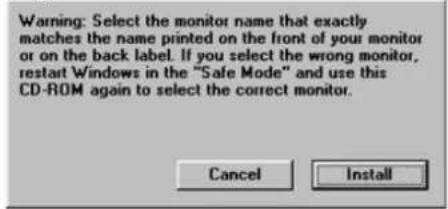

1. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

1. L'installation du Pilote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.
2. Cliquez "Windows XP/2000 Driver".
3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".

Samsung Monitor Setup for Windows 2000 Pick the display adapter on which you want to install the monitor NVIDIA GeForce2 MX/MX 400 Currently installed monitor Master 1715/1755/1705, MagicSyncMaster Cx Pick the monitor which you want to install SyncMaster 1517/1557/1507, MagicSyncMaster CX1518DX(An) SyncMaster 1517/1557/1507, MagicSyncMaster CX1518DX(Dc SyncMaster 1519B/1559M, MagicSyncMaster CX156A SyncMaster 1718(M)/1750(M)/1708(M), MagicSyncMaster CX SyncMaster 1718/1750/1708, MagicSyncMaster CX1750(Di SyncMaster 1717/1757/1707, MagicSyncMaster CX1750(Dc SyncMaster 1717/1757/1707, MagicSyncMaster CX1750(Di SyncMaster 1718/1759M, MagicSyncMaster CX176A SyncMaster 1618/1658/1606, MagicSyncMaster CX1658(M) SyncMaster 1618/1658/1606, MagicSyncMaster CX1658(Am SyncMaster 1618/1658/1606, MagicSyncMaster CX1658(Du SyncMaster 4500(T) / 450(N)b Samsung SyncMaster 510TFT Cancel OK

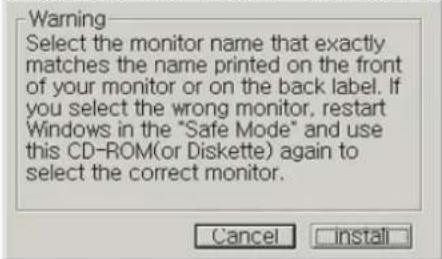

1. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

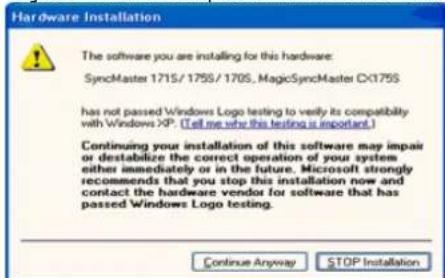

1. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "OK".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.

*Le pilote certifié va être affiché à Samsung Monitor Homepage. http://www.samsung-monitor.com/

1. L'installation du Pilote Moniteur est terminée.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Automation Manual Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

▶ Connection de Votre Ordinateur
▶ Installation des Pilotes Vidéo
Installation de la Base

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD-ROM inclu avec moniteur. L'installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci-dessous.

• Site Web : http://www.samsung-monitor.com/ (Mondial)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

Système d'Opération de Microsoft® Windows® XP

1. Insérez CD dans le pilote CO-ROM.

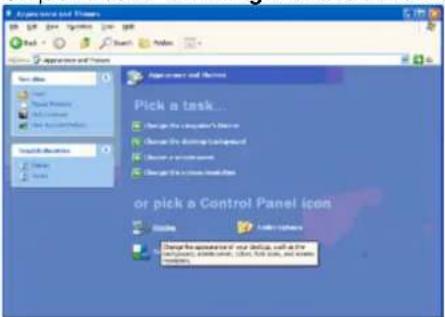

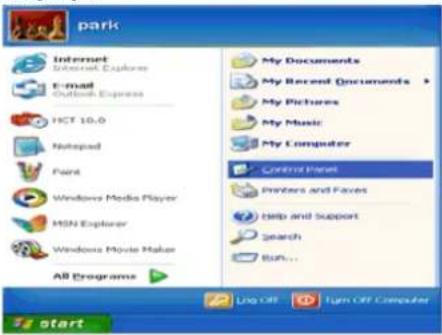

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et Thème".

1. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

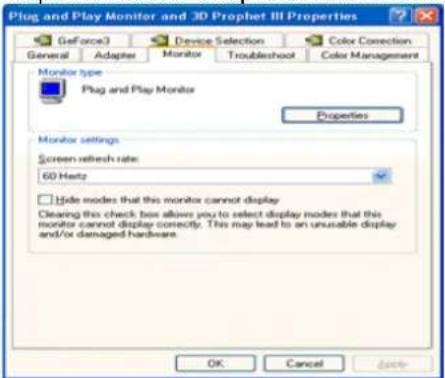

1. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

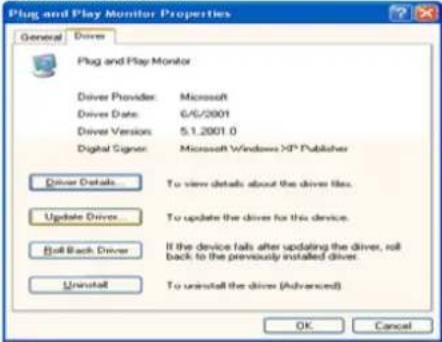

1. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

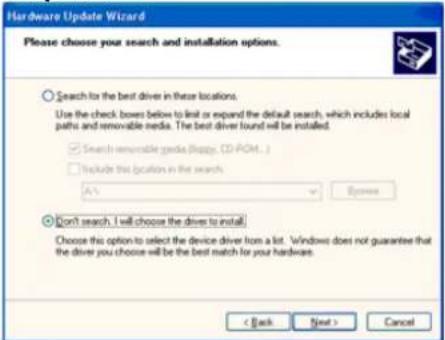

1. Choisissez "Ne pas chercher, Je vais..." et cliquez "Suivant". Ensuite, cliquez "Avoir disques".

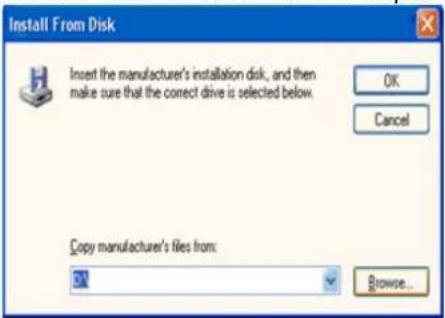

1. Cliquez le bouton "Navigateur" et choisissez Pilote D:. Ensuite choisissez le model de votre moniteur dans la liste du model et cliquez le le bouton "Suivant".

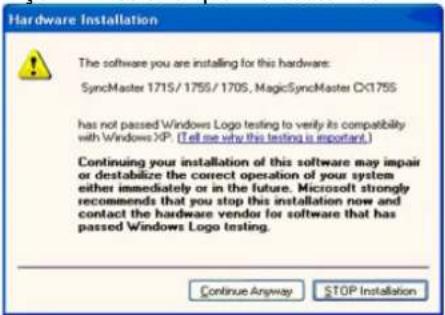

1. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute façon". Ensuite cliquez le bouton de "Finir".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.

*Le pilote certifié va être affiché à Samsung Monitor Homepage.

http://www.samsung-monitor.com/

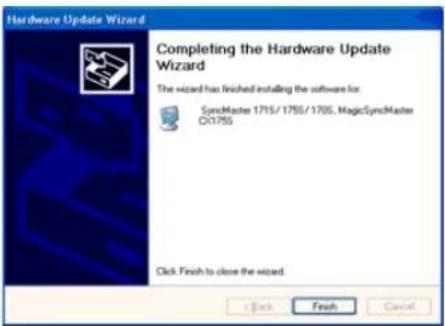

1. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.

1. l'installation de moniteur driver est achevée.

Système d'Opération de Microsoft® Windows® 2000

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"
2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Nécessaire".
3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"
2. Cliquez deux fois sur l'icône "Affichage".
3. Choisissez l'onglet "Installation" puis cliquez "Avancée"
4. Choisissez "Moniteur"
   Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré.
   Veuillez arrêter l'installation.
   Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés".
   Veuillez continuer les étapes suivantes.
5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".
6. Choisissez l'Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".
7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).
8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".
9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le même bouton encore une fois.
10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer".

Système d'Opération de Microsoft® Windows® Millennium

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".
2. Cliquez deux fois sur l'icône "Affichage".
3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".
4. Choisissez le tab "Moniteur".
5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".
6. Choisissez "Spécifier la localisation du pilote".
7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis cliquez le bouton "Suivant".
8. Cliquez le bouton "Avoir Disques".
9. Spécifiez A: D: et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu'à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".

(Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur "Affichage".
2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l'onglet "Installation" puis cliquez sur "Tous les modes d'Affichages".
3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et "Fréquence verticale") et cliquez "OK".
4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur).

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous trouverez dans ce guide

Système d'Opération de Linux

Pour exécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de "X86Config".
2. Le troisième écran est pour "réglage de votre souris"
3. Réglez la souris de votre ordinateur.
4. L'écran suivant est pour "sélectionner le Clavier".
5. Choisissez un Clavier pour votre ordinateur.
6. L'écran suivant est "installez votre moniteur".
7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer la valeur de la fréquence directement.)
8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la fréquence directement)
9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter l'éxecution de X-Window.
10. Vous avez "fini" de paramétré votre ordinateur.
    "Exécuter" X-Window après avoir installé les autres périphériques.

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information Installation

▶ Connection de Votre Ordinateur
Installation des Pilotes Vidéo
▶ Installation de la Base

Base inclinable/pivotante

Avec le support intégré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l'angle de vue le plus confortable.

Note: La base est détachable.

Fixer et Enlever la Base

Si votre moniteur a été fourni désolidarisé de son support, fixez la base de la manière suivante :

Retirez le lien torsadé avant de fixer la base au moniteur.

1. Placez le moniteur à l'envers sur une surface de travail plate.
2. Alignez les crochets sur la base avec les fentes au bas du moniteur.
3. Pressez la base jusqu'à ce que les crochets soient entièrement engagés dans les fentes.
4. Poussez la base vers l'avant du moniteur jusqu' aux déclics de verrou pour obtenir la position verrouillée.
   * Ne pas déplier la rupture.

Enlever la Base

1. Glissez puis soulevez pour liberer la base.
2. Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

Note: La base ne peut être alignée avec les fentes du moniteur que sur une seule position.

Index | Consignes de sécurité | Introduction | Installation | Régisage de votre Moniteur | Dépannage | Spécifications | Information Boutons Commandes Utilisateur Fonctionnalités d'Accès Direct Fonctions OSD MagicTune™ Réglage du moniteur

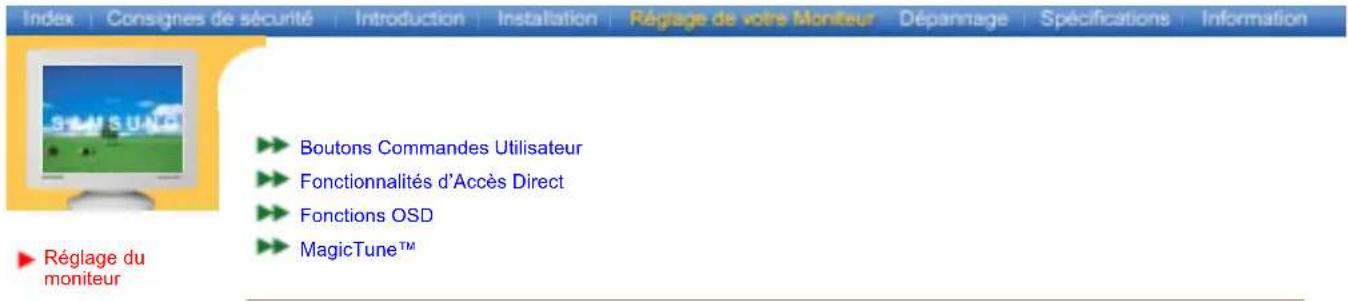

Boutons Commandes Utilisateur

1. Pour accéder à l'écran du menu ou pour en sortir.
2. Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.
3. Pour sélectionner le menu d'affichage à l'écran OSD.

Fonctionnalités d'Accès Direct
| Luminosité |

OSD Table des matières
	Ajustez la luminosité.
	Ajustez le contraste.
	Un dessin "moiré" peut apparaître sur votre écran, comme une série de cercles concentriques ou d'arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage H.
	Un dessin "moiré" peut apparaître sur votre écran, comme une série de cercles concentriques ou d'arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V.
	La fonction Démagnétiseur élimine les impuretés de couleurs provoquées par des champs magnétiques.
	Utilisez la fonction Rappel pour remettre les réglages suivants de votre moniteur à leurs niveaux d'origine :Position, Taille, Coussins, Trapèze, Parallèle, Equilibrage,Rotation et Moirage H, Moirage V.Remarque: Si vous avez sélectionné "OUI", tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes.

OSD Table des matières
	La température de couleur est une mesure de la “chaleur” des couleurs de l'image. La gamme disponible se trouve entre 6500 et 9300K.
	Régler le Rouge.
	Régler le Vert.
	Régler le Bleu.
sRGB	Lorsque vous réglez la Brightness et le Contrast après avoir sélectionné le mode sRGB, vous n'êtes plus en mode sRGB.

OSD Table des matières
	Suivez les instructions suivantes pour changer la position de l'image sur le moniteur.
	Suivez les instructions suivantes pour changer la position de l'image sur le moniteur.
	Suivez les instructions suivantes pour changer la taille de l'image sur le moniteur.
	Suivez les instructions suivantes pour changer la taille de l'image sur le moniteur.
	Mettez au point le réglage Coussins quand les côtés de l'image sont courbés vers l'intérieur ou vers l'extérieur.
	Mettez au point le réglage de l'Equilibrage quand les côtés de l'image sont courbés vers la gauche ou la droite.
	Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l'image est trop large ou trop étroite.
	Mettez au point le réglage du parallélogramme s'incline vers la droite ou la gauche.
	Réglez la rotation quand toute l'image oscille vers la droite ou la gauche.

Ajuster la correction Equilibrage Coins lorsque les côtés de l'affichage sont courbés à l'intérieur ou à l'extérieur. Ajustez la correction Equilibrage Coins quand le dessus ou le bas de l'affichage est trop grand ou trop petit.

Vous pouvez voir la fréquence (mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut (mode par défaut) installés lorsque vous achetez le moniteur et le niveau de resolution. Note: Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fréquence, vous devez employer la fonction dans l'ordinateur.

| MagicBright2™ |

Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode souhaité.

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information French > Page Principale > Dépannage > List à Vérifier Note Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

▶ List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

Page Principale

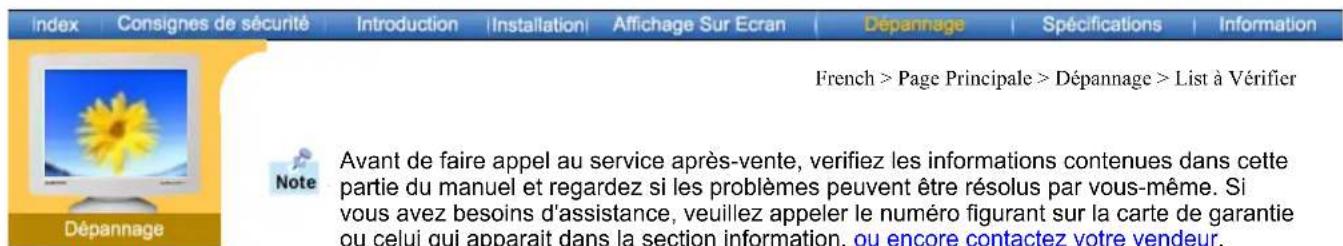

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions
Pas d'image sur l'écranJe ne peux pas allumer le moniteur.	Est-ce que le câble électrique est connecté correctement?	Vérifiez la Connexion du cable électrique et la prise de courant.
	Pouvez - vous observer "Pas de Connexion, Vérif. Câble Vidéo" sur l'écran?	Vérifiez la Connexion du câble vidéo.
	Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparaît.	Si l'écran de démarrage apparaît, faite démarrer l'ordinateur en mode "sans échec" (Window ME/XP/2000), puis modifiez la fréquence de la carte vidéo.(Référer aux modes Pré-établir l'Affichage)Note: Si l'écran de démarrage n'apparaît pas, contactez un centre de service ou votre vendeur.
	Pouvez-vous voir "Fréquence video trop élevée" sur l'écran?	Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence.Ajustez la résolution maximale et la fréquence applicable au moniteur.
	Il n'y a pas d'image à l'écran.Est-ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde?	Le moniteur est en mode de PowerSaver.Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image.
Je ne peux pas voir l'OSD	Avez-vous vérrouillé le menu OSD pour empêcher des changements?	Dévérrouillez l'OSD en appuyant sur le bouton Menu pendant plus de 5 secondes.
L' image de l'écran tremble.	Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc)	Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur.
	Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute-tension à l'approximité?	Éloignez le moniteur des objets créant d'important champs magnétiques.
	Est-ce que la tension est L'image	de l'écran peut trembler
	stable?	ou vibrer à cause d une insuffisance de tension à un moment donné de la journée.
	L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de l'ordinateur.
L'écran montre des couleurs étranges ou affiche seulement en noir et blanc.	Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane?	Vérifiez la Connexion du câble vidéo.Assurez-vous que la carte vidéo est entièrement insérée dans la fente.
	Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d'une panne totale entre les applications?	Redémarrer l'ordinateur.
	Est-ce que la carte video est placée correctement?	Installez la carte vidéo en suivant le guide pour la carte vidéo.
Subitement, l'écran semble déséquilibré.	Avez-vous changé la carte vidéo ou le pilote?	Ajustez la Position et la Taille en se référent a l'OSD.
	Avez - vous ajusté la résolution ou la fréquence pour le moniteur?	Ajustez la résolution et la fréquence de la carte vidéo.(Référer aux modes Pré-établir l'Affichage)
	L'écran peut être non-équilibré à cause du cycle du signal de la carte vidéo. Réajustez-le en se référant à l'OSD.
L'écran est hors de focalisation ou l'OSD ne peut pas être ajusté.	Avez - vous ajusté la résolution ou la fréquence du moniteur?	Ajustez la résolution et la fréquence de la carte vidéo.(Référer aux modes Pré-établir l'Affichage)
LED clignote mais il n'y a pas d'images sur l'écran.	Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu?	Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage.(La fréquence maximale par résolution peut être différente d'un produit à l'autre.)
Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo.	Est-ce que les couleurs de Windows sont installées correctement?	Pour Windows ME/XP/2000: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, à l'Installation.
	Est-ce que la carte vidéo a été placée correctement?	Installez la carte vidéo en se référant au guide d'installation de la carte vidéo.
Il y a un message qui s'affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé".	Avez-vous installé le pilote du moniteur?	Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote.
	Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut être supportée.	Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote.

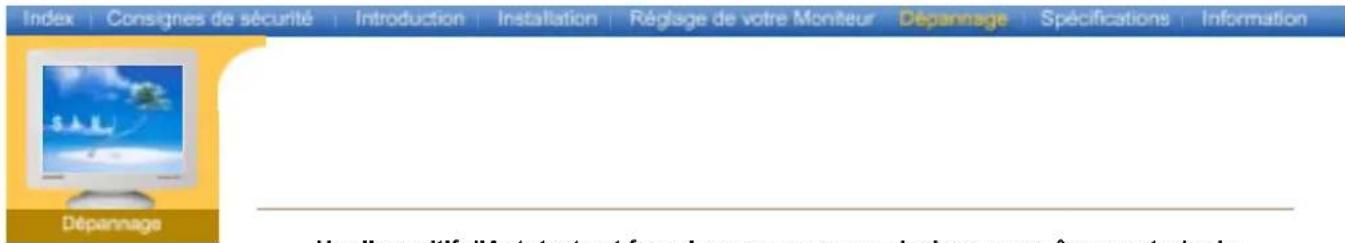

Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.
2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre. (Si c est le cas, demandez le service après vente pour votre carte mère)
3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si l'adapteur (video) et le pilote du moniteur sont bien installés
4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas dépasser 60Hz quand vous utilisez la résolution maximale.)
5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote d' Affichage qui se trouve sur le "Panneau de Contrôle, Système, Administration des Periphériques", et redémarrer l'ordinateur pour réinstaller le pilote de l'adaptateur (video).

Note: Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information Dépannage QuestionRéponse

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

QuestionRéponse
Comment puis-je changer la fréquence?	La fréquence peut être modifiée par reconfiguration de la carte vidéo.Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé.(Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details)
Comment puis-je ajuster la résolution?	Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle, Affichage, Installation.* Contactez le fabricant de la carte vidéo pour plus de détails.
Comment puis-je installer la fonction Power Saving?	Windows ME/XP/2000: Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur)
Le moniteur produit certains sons lorsqu'il est mis sous tension.	Ceci est normal puisque le boîtier métallique et les électro-aimants sont installés pour bloquer toutes les ondes électomagnétiques qui pourraient interagir.
Comment puis-je nettoyer le boîtier extérieur/ le Tube Cathodique?	Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire.Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information S.A.L. Dépannage Un dispositif d'Autotent est fournirous vous puissiez vous même controlles le

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en exécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.
2. Débranchez le câble vidéo qui est au dos de l'ordinateur.
3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

1. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée, un message apparaît sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Hz ?

Environnement

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n'a été déplacé de la zone.

Conseils utiles

- Un moniteur recrée les signaux visuels qu'il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

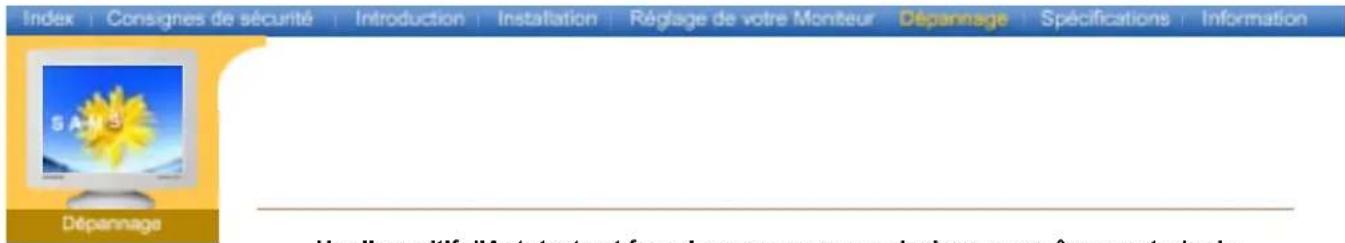

• Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Sync, Hors Limite" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.
- Dans ce cas, contrôlez les problèmes de l'ordinateur.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information SAMS Dépannage Un dispositif d'Autotent est fournir pour vous puissiez vous même controlles le

List à Vérifier
Question & Réponse
Contrôle du Dispositif d'Autotest

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controller le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en exécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.
2. Débranchez le câble vidéo qui est au dos de l'ordinateur.
3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

1. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée, un message apparaît sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Hz ?

Environnement

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n'a été déplacé de la zone.

Conseils utiles

- Un moniteur recrée les signaux visuels qu'il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

• Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Sync, Hors Limite" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.
- Dans ce cas, contrôlez les problèmes de l'ordinateur.

Index	Consignes de sécurité	Introduction	Installation	Réglage de votre Moniteur	Dépannage	Spécifications	Information
Général
Nom du Modèle SyncMaster 797DF
Tube Cathedigns

Général

PowerSaver
Modes Pré-établis d'Affichage

Général

Tube Cathodique

Type 17"(43cm) DynaFlat(40,6cm affichable)

Angle de déflexion 90°

Distance entre deux points 0,20mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique.

Résolution Maximale

1600 x 1200@76Hz

Dimension maximale d'affichage

Horizontale 312 ± 4 mm

Verticale 234 ± 4 mm

Synchronisation

Horizontale 30 kHz à 96 kHz

Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync séparé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

250 MHz

Alimentation

90\~264 VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

Moins de 90W

Dimensions (LxPxH)

401 x 410 x 378 mm (Avec le supprot)

Poids

14,3 kg

Considérations Environnementales

Température de fonctionnement 32°F\~104°F(0°C\~40°C)

Humidité 10%\~80%, sans condensation

Température de stockage -4°F\~113°F(-20°C\~45°C)

Humidité 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information S ANIEL Spécifications Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie.

Général
PowerSaver
Modes Pré-établis d'Affichage

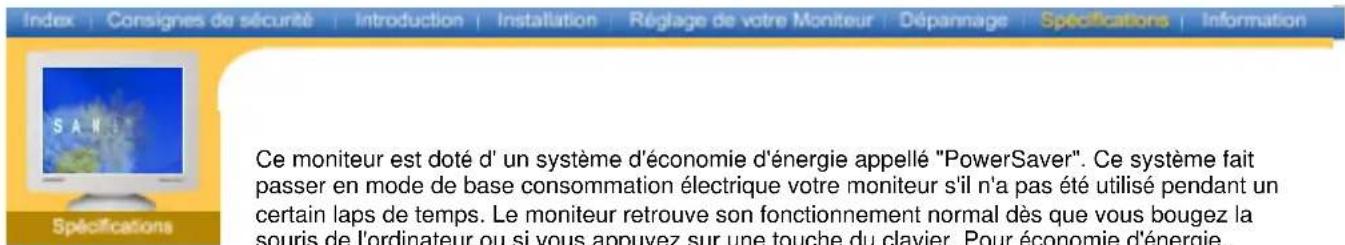

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal	Mode Arrêt EPA/ENERGY 2000
Indicateur d'alimentation Vert Vert , clignotant
Consommation d'électricité Moins de 90W Moins de 2.0W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information S Spécifications Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

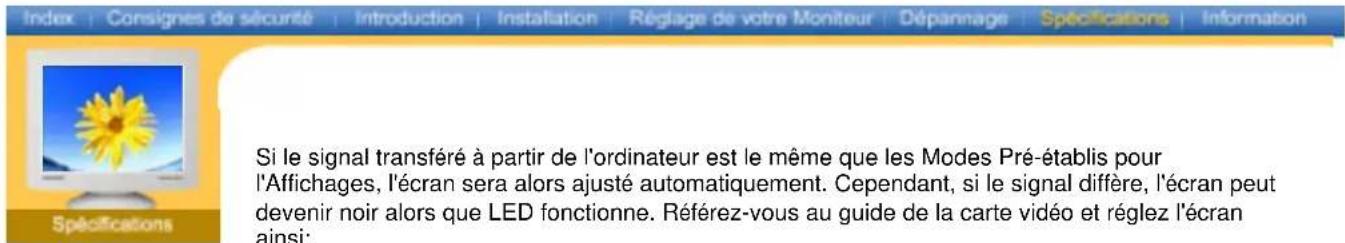

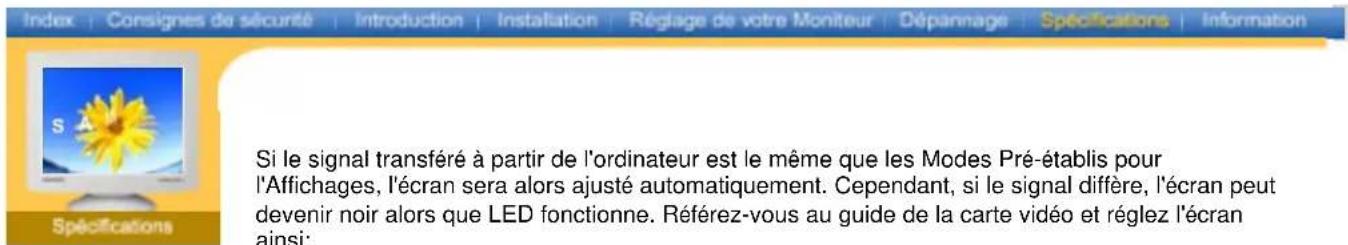

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
VESA, 640 x 480 37.500 75.000 31.500 -/-
VESA, 1024 x 768 68.677 84.997 94.500 +/+
VESA, 1280 x 1024 91.146 85.024 157.50 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz

Index	Consignes de sécurité	Introduction	Installation	Réglage de votre Moniteur	Dépannage	Spécifications	Information
Général
Nom du Modèle SyncMaster 795DF/795MB
Tube Cathedigns

Général

PowerSaver
Modes Pré-établis d'Affichage

Général

Tube Cathodique

Type 17"(43cm) DynaFlat(40,6cm affichable)

Angle de déflexion 90 °

Distance entre deux points 0,20mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique.

Résolution Maximale

1600 x 1200 (NI)

Dimension maximale d'affichage

Horizontale 312 ± 4 mm

Verticale 234 ± 4 mm

Synchronisation

Horizontale 30 kHz à 85 kHz

Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync séparé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

185 MHz

Alimentation

90\~264 VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

Moins de 90W

Dimensions (LxPxH)

401 x 410 x 378 mm (Avec le supprot)

Poids

14,3 kg

Considérations Environnementales

Température de fonctionnement 32°F\~104°F(0°C\~40°C)

Humidité 10%\~80%, sans condensation

Température de stockage -4°F\~113°F(-20°C\~45°C)

Humidité 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Spécifications Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie.

Général
PowerSaver
Modes Pré-établis d'Affichage

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal	Mode Arrêt EPA/ENERGY 2000
Indicateur d'alimentation Vert Vert , clignotant
Consommation d'électricité Moins de 90W Moins de 2.0W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz

Index	Consignes de sécurité	Introduction	Installation	Réglage de votre Moniteur	Dépannage	Spécifications	Information
Général
Nom du Modèle SyncMaster 793S
Tube Cathedigns

Général

PowerSaver
Modes Pré-établis d'Affichage

Général

Tube Cathodique

Type 17"(43cm) Type écran carré(40,6cm affichable)

Angle de déflexion 90 °

Distance entre deux points 0,23mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique.

Résolution Maximale

1280 x 1024 (NI)

Dimension maximale d'affichage

Horizontale 312 ± 4 mm

Verticale 234 ± 4 mm

Synchronisation

Horizontale 30 kHz à 70 kHz

Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync séparé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

110 MHz

Alimentation

90\~264 VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

Moins de 90W

Dimensions (LxPxH)

401 x 410 x 378 mm (Avec le supprot)

Poids

14,3 kg

Considérations Environnementales

Température de fonctionnement 32°F\~104°F(0°C\~40°C)

Humidité 10%\~80%, sans condensation

Température de stockage -4°F\~113°F(-20°C\~45°C)

Humidité 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information S Spécifications Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie.

Général
PowerSaver
Modes Pré-établis d'Affichage

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal	Mode Arrêt EPA/ENERGY 2000
Indicateur d'alimentation Vert Vert , clignotant
Consommation d'électricité Moins de 90W Moins de 2W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
VESA, 640 x 480 37.500 75.000 31.500 -/-
VESA, 800 x 600 53.674 85.061 56.250 +/+
VESA, 1024 x 768 68.677 84.997 94.500 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz

Index	Consignes de sécurité	Introduction	Installation	Réglage de votre Moniteur	Dépannage	Spécifications	Information
Général
Nom du Modèle SyncMaster 793DF/793MB
Tube Cathedigns

Général

PowerSaver
Modes Pré-établis d'Affichage

Général

Tube Cathodique

Type 17"(43cm) DynaFlat(40,6cm affichable)

Angle de déflexion 90°

Distance entre deux points 0,20mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique.

Résolution Maximale

1280 x 1024 (NI)

Dimension maximale d'affichage

Horizontale 312 ± 4 mm

Verticale 234 ± 4 mm

Synchronisation

Horizontale 30 kHz à 70 kHz

Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync séparé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

110 MHz

Alimentation

90\~264 VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

Moins de 90W

Dimensions (LxPxH)

401 x 410 x 378 mm (Avec le supprot)

Poids

14,3 kg

Considérations Environnementales

Température de fonctionnement 32°F\~104°F(0°C\~40°C)

Humidité 10%\~80%, sans condensation

Température de stockage -4°F\~113°F(-20°C\~45°C)

Humidité 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information S Spécifications Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie.

Général
PowerSaver
Modes Pré-établis d'Affichage

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal	Mode Arrêt EPA/ENERGY 2000
Indicateur d'alimentation Vert Vert , clignotant
Consommation d'électricité Moins de 90W Moins de 2.0W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information S Spécifications Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
VESA, 640 x 480 37.500 75.000 31.500 -/-
VESA, 800 x 600 53.674 85.061 56.250 +/+
VESA, 1024 x 768 68.677 84.997 94.500 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz

SAMSUNG Specifications

Général
PowerSaver
Modes Pré-établis d'Affichage

Général

Nom du Modèle SyncMaster 591S

Tube Cathodique

Type 15"(38cm) Type écran carré (35cm affichable)
Angle de déflexion 90°
Distance entre deux points 0,24mm (Horizontale)
Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.Masque d'ombre en invar pour anti-fléchissement.Multicouche protégée par antistatique/Reflet.

Résolution Maximale

1024 x 768(NI)

Dimension maximale d'affichage

Horizontale 267 ± 4 mm

Verticale 200 ± 4 mm

Synchronisation

Horizontale 30 kHz à 55 kHz

Verticale 50 Hz à 120 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync séparé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

65 MHz

Alimentation

90~264 VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

Moins de 70W

Dimensions (LxPxH)

361 x 379,2 x 347 mm (Avec le supprot)

Poids

11,0 kg

Considérations Environnementales

Température de fonctionnement 32°F~104°F(0°C~40°C)

Humidité 10%~80%, sans condensation

Température de stockage -4°F~113°F(-20°C~45°C)

Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Spécifications Ce moniteur est doté d'un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie.

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal	Mode Arrêt EPA/ENERGY 2000
Indicateur d'alimentation Vert Vert , clignotant
Consommation d'électricité Moins de 70W Moins de 2.0W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
VESA, 640 x 480 37,500 85,008 36,000 -/-
VESA, 640 x 480 43,269 75,000 31,500 -/-
VESA, 800 x 600 53,674 85,061 56,250 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz

Index	Consignes de sécurité	Introduction	Installation	Réglage de votre Moniteur	Dépannage	Spécifications	Information
Général
Nom du Modèle SyncMaster 997DF
Tube Cathedigns

Général

PowerSaver
Modes Pré-établis d'Affichage

Général

Tube Cathodique

Type 19"(48cm) DynaFlat(45,8cm affichable)

Angle de déflexion 90°

Distance entre deux points 0,20mm (Horizontale)

Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet.

Résolution Maximale

1600 X 1200@ 76Hz

Dimension maximale d'affichage

Horizontale 352 ± 3 mm

Verticale 264 ± 3 mm

Synchronisation

Horizontale 30 kHz à 96 kHz

Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms

Signal de synchronisation H/V sync séparé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

250 MHz

Alimentation

90\~264 VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

Moins de 110W

Dimensions (LxPxH)

445 x 457.5 x 416 mm (Avec le supprot)

Poids

18,2 kg

Considérations Environnementales

Température de fonctionnement 32°F\~104°F(0°C\~40°C)

Humidité 10%\~80%, sans condensation

Température de stockage -4°F\~113°F(-20°C\~45°C)

Humidité 5% \~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l'ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information SAMS Spécifications Ce moniteur est doté d' un système d'économie d'énergie appelé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie.

Général
PowerSaver
Modes Pré-établis d'Affichage

Ce moniteur est doté d'un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l'utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur, qui doit être compatible VESA, et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode Fonctionnement normal	Mode Arrêt EPA/ENERGY 2000
Indicateur d'alimentation Vert Vert , clignotant
Consommation d'électricité Moins de 110W Moins de 2W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Index | Consignes de sécurité | Introduction | Installation | Réglage de votre Moniteur | Dépannage | Spécifications | Information Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Général
PowerSaver
▶ Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Mode d'affichage	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)	Fréquence (MHz)	Polarité de Synchronisation (H/V)
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024 91,146 85,024 157,50 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz

Information

Service
Terme
Regulatory
Natural Color
Autorité

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

• Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de Rafraîchissement. Unité: Hz

Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

- Entrecroiser et méthode de Non-Entrecroiser

La méthode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s'assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l'échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024 points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale).

Index | Consignes de sécurité | Introduction | Installation | Affichage Sur Ecran | Dépannage | Spécifications | Information 5 A Information

Service
Terme
Regulatory
Autorité

FCC Information

User Instructions

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les

équipements produisant des interférences au Canada.

- MPR II Compliance(Except SyncMaster 551v)

L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques à celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [Démarrer] de Windows et puis le choisissez [Exécuter]. Entrer D : \color\eng\setup.exe et puis appuyer (Si le lecteur où le CD est inséré n'est pas D:\, entrer le lecteur applicable.)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

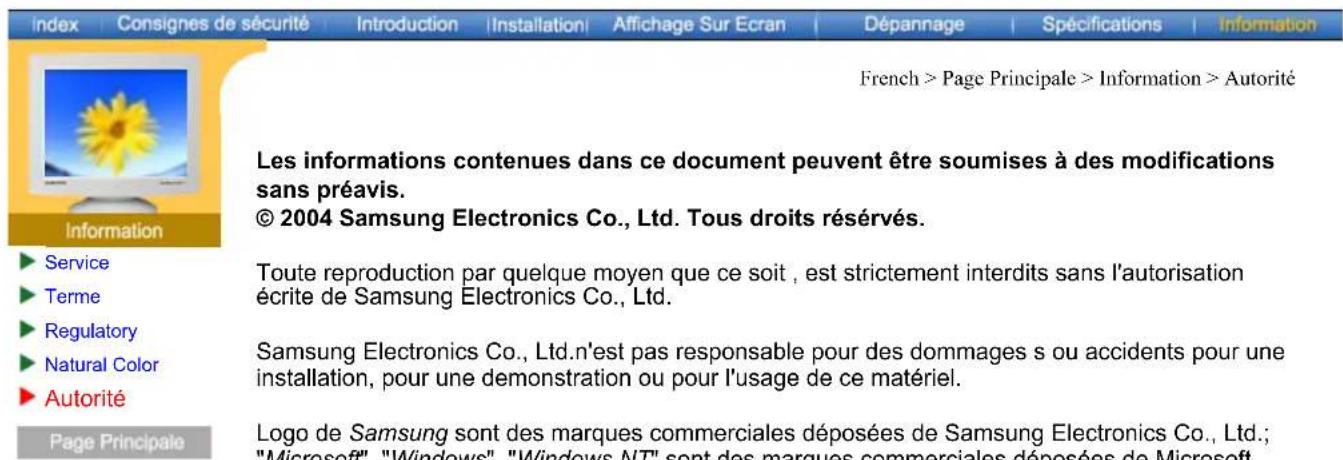

Index Consignes de sécurité Introduction Installation Affichage Sur Ecran Dépannage Spécifications Information French > Page Principale > Information > Autorité Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2004 Samsung Electronics Co., Ltd. Tous droits réservés. Toute reproduction par quelque moyen que ce soit, est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel. Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.

© 2004 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction par quelque moyen que ce soit, est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "ENERGY STAR" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd. affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.
