Caractéristiques techniques	Écran LED de 24 pouces, résolution Full HD (1920 x 1080), taux de rafraîchissement de 60 Hz
Connectivité	2 ports HDMI, 1 port USB, 1 port VGA, 1 port audio, Wi-Fi intégré
Utilisation	Idéal pour le visionnage de films, jeux vidéo et utilisation comme écran d'ordinateur
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les consignes de sécurité électrique
Informations générales	Consommation énergétique : classe A, dimensions avec support : 55,8 x 38,4 x 18,5 cm

FOIRE AUX QUESTIONS - LD24SCH13PNK SCHNEIDER

Comment régler la luminosité de mon téléviseur SCHNEIDER LD24SCH13PNK ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' de votre télécommande, puis accédez à 'Image'. Vous pourrez ajuster la luminosité selon vos préférences.

Mon téléviseur ne s'allume pas. Que faire ?

Vérifiez d'abord que le téléviseur est bien branché sur une prise de courant fonctionnelle. Assurez-vous également que la télécommande a des piles fonctionnelles. Si le problème persiste, essayez de débrancher le téléviseur pendant quelques minutes, puis rebranchez-le.

Comment connecter mon téléviseur à Internet ?

Pour connecter votre téléviseur à Internet, allez dans le menu 'Réglages', puis sélectionnez 'Réseau'. Choisissez 'Wi-Fi' ou 'Ethernet' selon votre préférence, puis suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi si nécessaire.

Comment effectuer une recherche des chaînes disponibles ?

Accédez au menu 'Réglages', sélectionnez 'Chaînes', puis choisissez 'Recherche automatique des chaînes'. Le téléviseur scannera toutes les fréquences disponibles et ajoutera les chaînes trouvées.

Que faire si l'image de mon téléviseur est floue ?

Vérifiez que le câble HDMI ou les câbles de connexion sont bien en place. Assurez-vous également que votre source de signal est de bonne qualité. Vous pouvez ajuster les paramètres d'image dans le menu 'Image' pour améliorer la clarté.

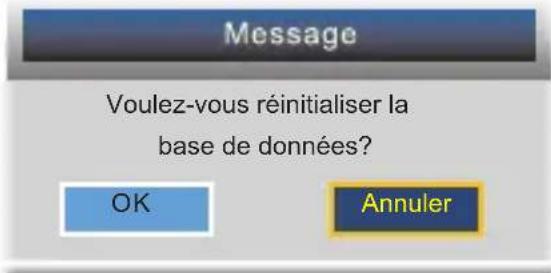

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Pour réinitialiser votre téléviseur, allez dans le menu 'Réglages', puis sélectionnez 'Système' et choisissez 'Réinitialisation d'usine'. Suivez les instructions pour confirmer la réinitialisation.

Mon téléviseur ne capte pas les signaux. Que faire ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Vérifiez également que votre emplacement est adéquat pour capter le signal. Vous pouvez également essayer de repositionner l'antenne pour améliorer la réception.

Comment activer le mode économie d'énergie ?

Accédez au menu 'Réglages', sélectionnez 'Énergie' et activez l'option 'Mode économie d'énergie'. Cela permettra de réduire la consommation d'énergie de votre téléviseur.

Comment mettre à jour le firmware de mon téléviseur ?

Pour mettre à jour le firmware, allez dans le menu 'Réglages', puis sélectionnez 'Mise à jour du système'. Si une mise à jour est disponible, suivez les instructions à l'écran pour procéder à l'installation.

Où puis-je trouver le numéro de modèle de mon téléviseur ?

Le numéro de modèle de votre téléviseur se trouve généralement à l'arrière de l'appareil ou sur l'étiquette située sur le côté. Vous pouvez également le trouver dans le menu 'Informations système' du téléviseur.

MODE D'EMPLOI LD24SCH13PNK SCHNEIDER

Manuel d'utilisation

TELEVISEUR LED 24"

LD24-SCH13WHT

LD24-SCH13BLU

LD24-SCH13PNK

Français

Table des matieres

Mise en route

Instructions de sécurité importantes 3

Panneau de commandes 6

Raccordement. 7

Télécommande 9

Montage du socle ou demontage du socle 11

Montage sur un support mural. 12

Opération

Recherche des chaînes TNT et analogiques. 13

Menu image. 15

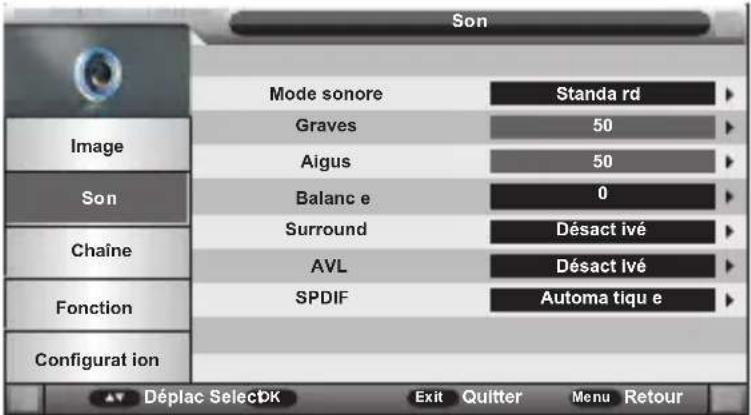

Menu audio. 16

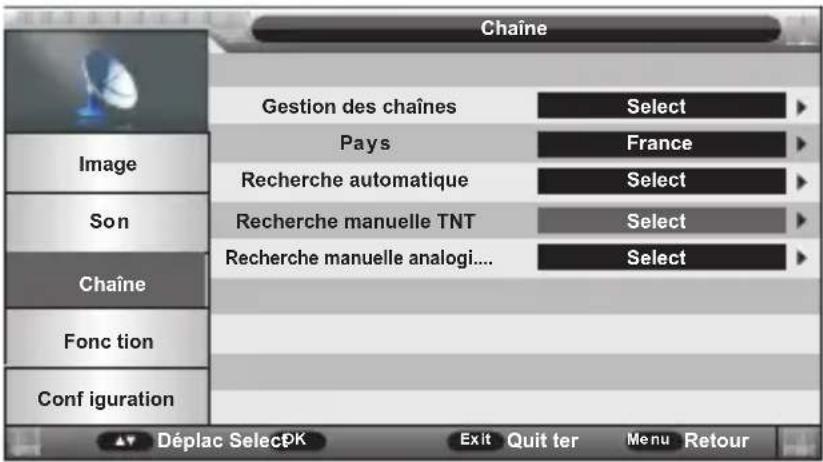

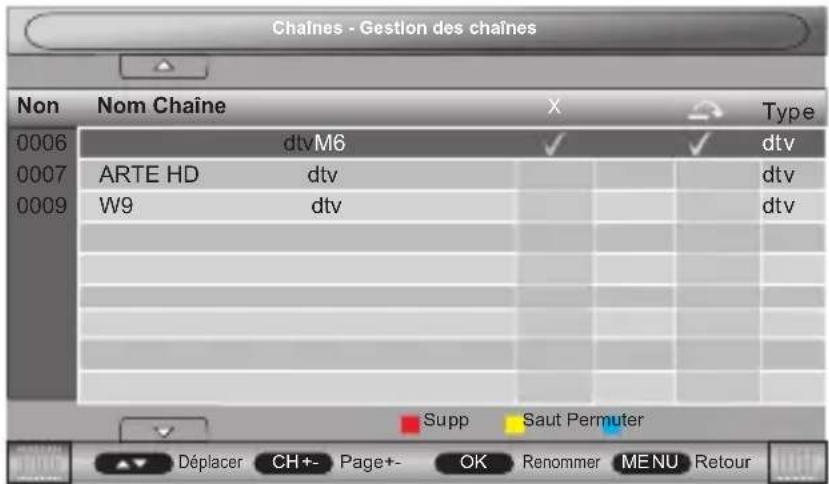

Menu chains. 17

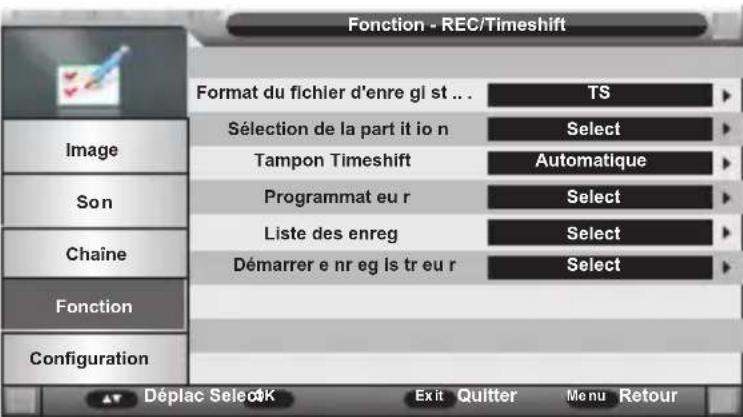

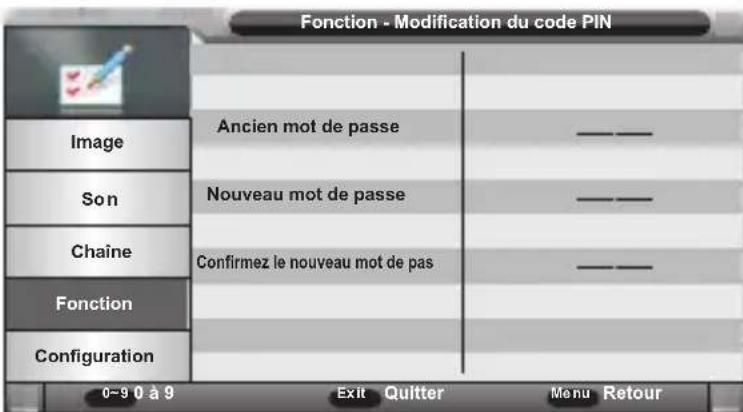

Menu fonction. 21

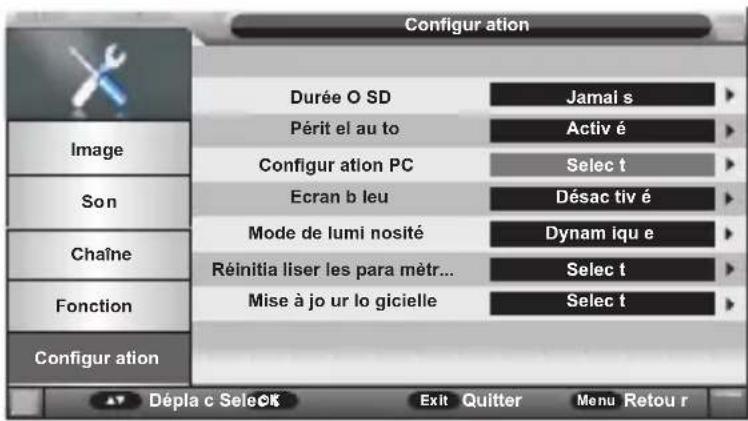

Menu configuration. 31

Lecteur multimédia. 32

Pour reference

Dépannage 33

English

Table of Content

Getting Started

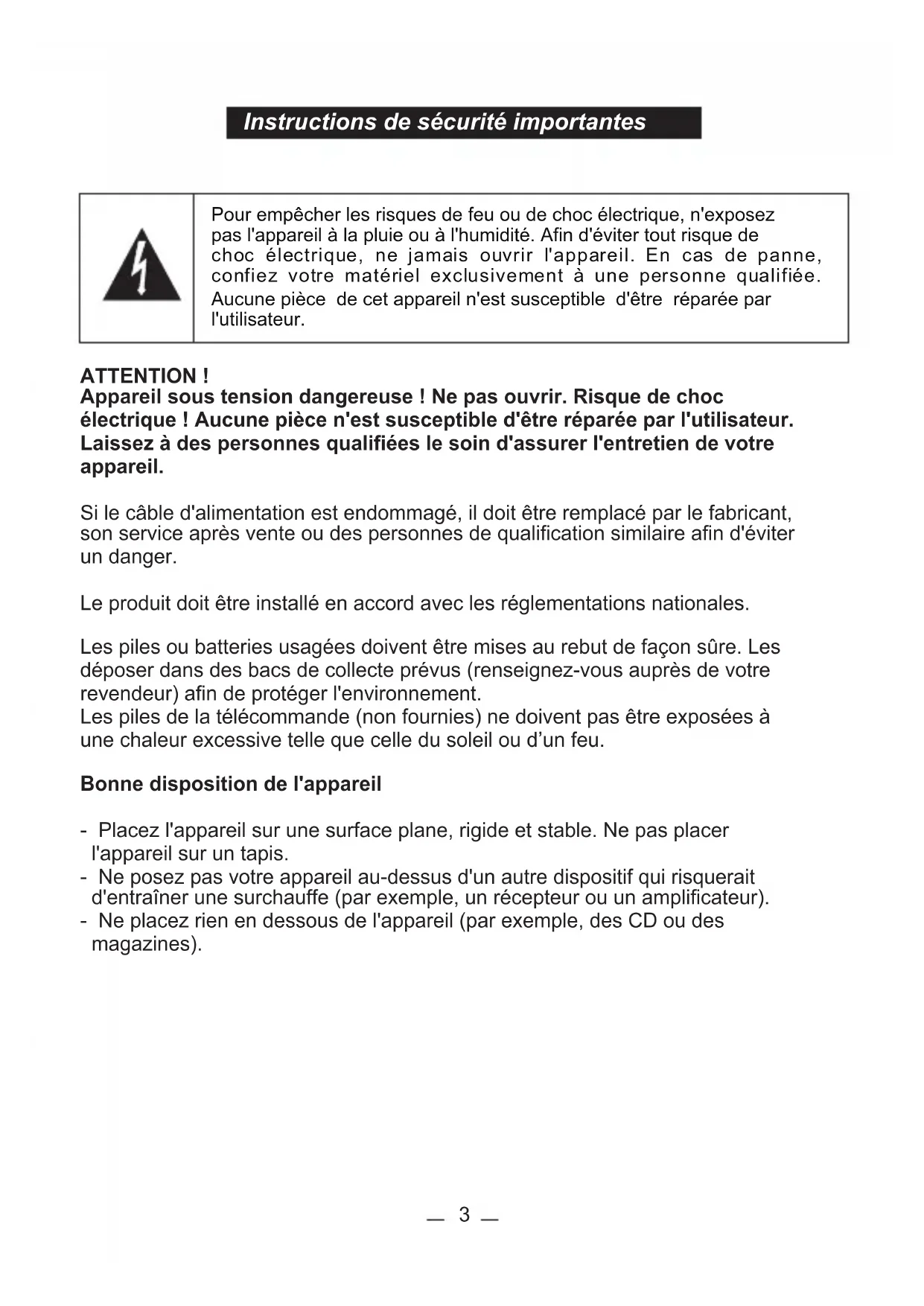

Instructions de sécurité importantes

Pour empêcher les risques de feu ou de chic électricque, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de chic électricque, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune piece de cet apparéil n'est susceptible d'être réparée par l'utilisateur.

ATTENTION!

Appareil sous tension dangereuse! Ne pas ouvrir. Risque de chic électrique! Aucune piece n'est susceptible d'être réparée par l'utilisateur. Laissez à des personnes qualifiées le soin d'assurer l'entretien de votre apparéil.

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Le produit doit être installé en accord avec les réglementations nationales.

Les piles ou batteries usagées doivent être mises au rebut de façon sure. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protégger l'environnement.

Les piles de la télécommande (non fournies) ne doivent pas etre exposées à une chaleur excessive telle que celle du soleil ou d'un feu.

Bonne disposition de l'appareil

• Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis.
• Ne posez pas votre apparéil au-dessus d'un autre dispositif qui risquérait d'entrainer une surchauffe (par exemple, un récepteur ou un amplificateur).
• Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines).

Espace de ventilation

• Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtes afin d'éviter toute surchauffe.
• Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc...

Préservez l'appareil des températures élevées, de l'humidité, de l'eau et de la poussière.

• L'appareil ne doit pas etre exposé à deségouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit etre placé sur l'appareil.
• Ne placez pas d'objets susceptibles d'endommager votre apparéil pres de ce dernier (par exemple, objets replis de liquide ou bougies allumées).
• Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées

Alimentation électrique

• Veuillez débrancher le produit en cas de non-utilisation prolongée.
• Si le cordon d'alimentation est endommagé, celui-ci doit être remplaced par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger.
• Cet apparéil doit être relié à un réseau électrique 230V 50Hz .
• La prise d'alimentation reseau est utilise comme dispositif de déconnection, ainsi la prise d'alimentation doit demeurer aisément accessible après installation du produit.

AVERTISSEMENT

Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées ennant des précautions simples comme:

• L'utilisation de meubles ou de socles recommendés par le fabricant du téléviseur.
• L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité.
• S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée.
• Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié.
• Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant etreplaces entre le téléviseur et le meuble.
• Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes.
• Au cas où cet ensemble télévision avait été déplaced à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées.

Spécifications techniques :

Catégorie : Television

Poids net du produit : 2.30Kg

Température de fonctionnement: 0^ 40^

Système de réception TV:TNT

Pour en savoir plus : www.quefairedemesdechets.fr

• Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE, relative aux déchets d'équipements électriques et électroniques (DEEE).
• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et electronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise a votre disposition.

Mise en veille automatique

La consommation en energia de cet apparéil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l' apparéil enterra automatiquement en mode veille. Il vous suffit d'appuyer sur la touche Standby de la télécommande pour remettre l' apparéil en fonctionnement.

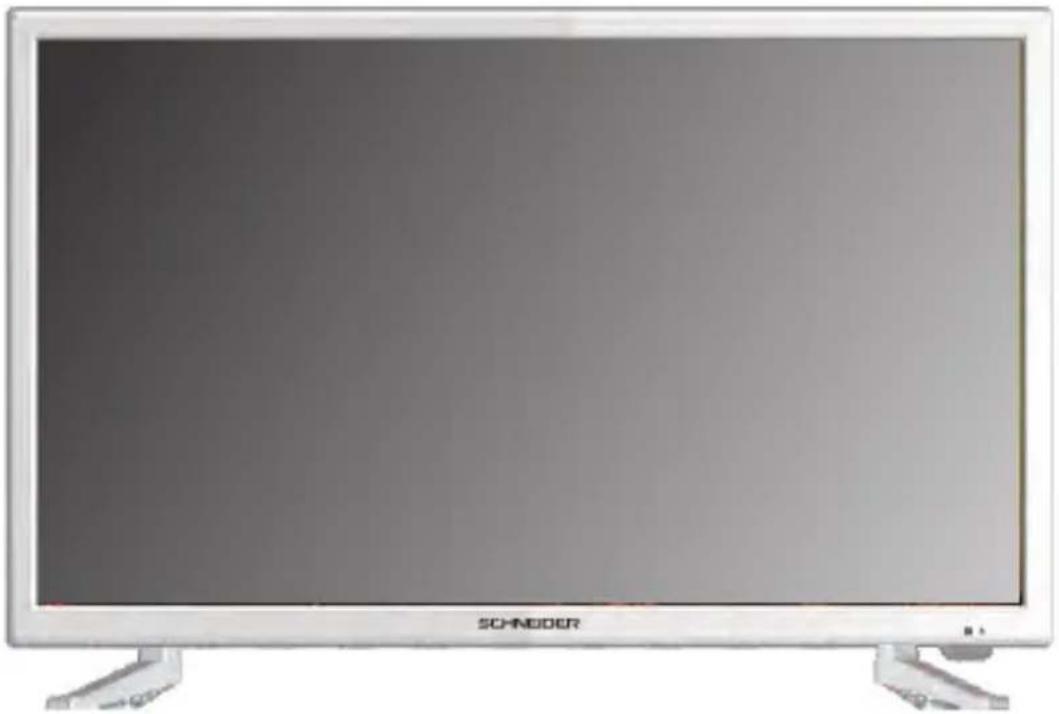

Présentation du produit

Félicitations! Vous avez besoin un téléviseur LED haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent comport visuel.

Accessoires

Manuel d'utilisation x1
Télécommande x1

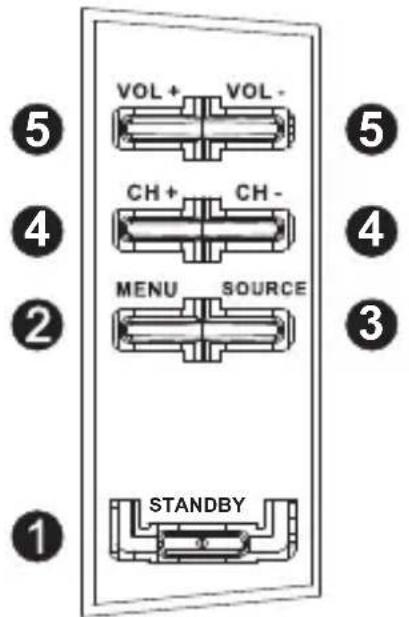

Panneau de commandes

Présentation des touches

1. Standby: Permet d'allumer le téléviseur ou leMETRE en mode de veille.
2. Menu: Permet d'acceder au menu principal et d'en sortir.
   3.Source: Permit de selectionner la source d'entree.
3. Channel + / - : Pour passer à la chaîne suivante ou précédente.
   5.Volume + / - :Augmente ou diminuè le volume sonore.

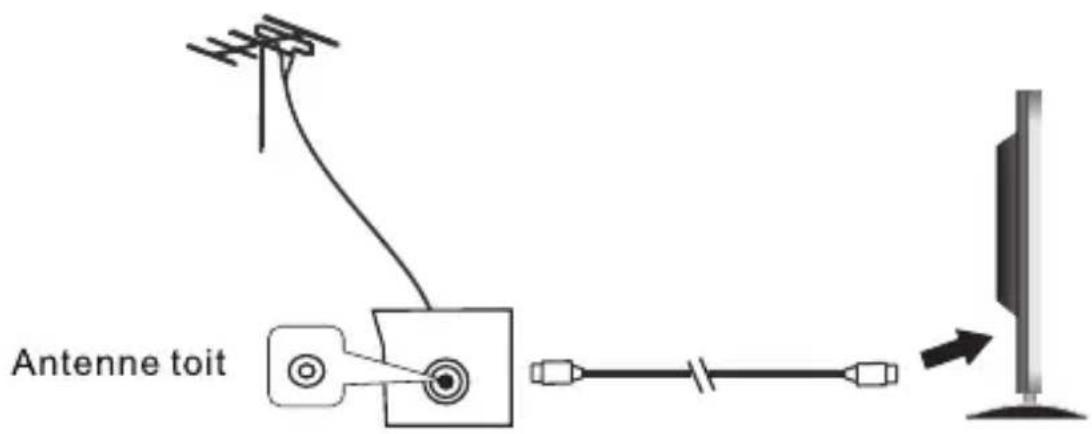

Raccorder le téléviseur à l'antenne

Il est recommandé d'utiliser un cable antenne de 75 afin d'éliminer tout risque de bruit et d'interférences.

Mettre le téléviseur en marche / en veille

1. En mode de veille, aucune image ne s'affiche à l'écran et l'indicateur de veilles s'allume en rouge.
   2.Appuyez sur la touche « STANDBY » de la télécommande pourmettre le téléviseur en marche.L'indicateur de veille s'allumera en vert et des images de la television s'afficheront a I'écran.
   3.Appuyez sur la touche « STANDBY » de la télécommande à nouveau pourmettre le téléviseur en veille.

Mode d'économie

En modes video, PC, le téléviseur passera en mode de veille après quelques minutes d'absence de signal d'entrée afin d'économiser de l'énergie.

Connexion de l'appareil à différents équipements externes

1.AC IN
2.HDMI IN: Interface multimédia haute définition. (Remarque: Les signaux video compatible sont 480P/576P/720P/1080i/1080P)
3.VGAIN: Cette prise peut être connectée à votre ordinateur par un cable VGA 15 broches.
4.PC AUDIO IN: Entre audio PC.
5.SCART INPUT: Entreepéritel.
6.RF IN: Terminal TV numérique ou antenné / TV en circuit fermé.
7.COAXIAL: Sortie de son numérique.
8.YPbPr IN: Terminal d'entrée composante et video gauche/droit.
9. USB: Il prend en charge les fichiers au format .jpg,.bmp,.mp3 ainsi que les fichiers .dat,.vob,.ts, et les fichiers video aux formats .mpg,.avi,.mkv, et.mp4.
Note: Le port USB ne peut pas etre utilise pour recharger des périhériques.
10.Prise casque 3.5mm
11.CI SLOT: Entreepour les cartes CI (Common interface)
12.AV IN: Connexion possible au raccordement video ou RCA gauche/droit de n'importe qu'elle source video.

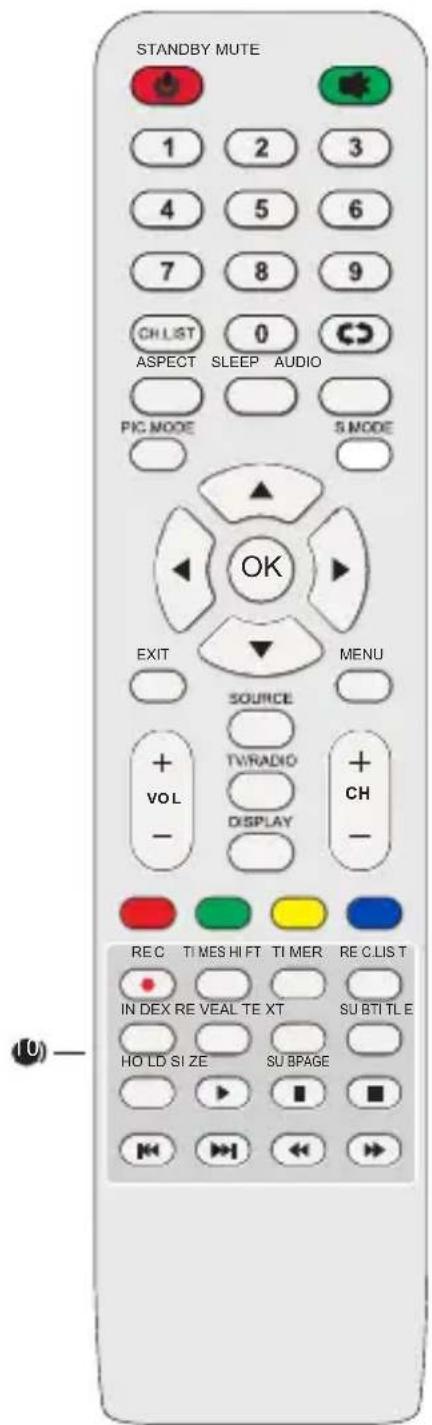

Télécommande

1. STANDBY: Permit d'allumer le téléviseur et leMETRE en mode de veille.
2. MUTE: Coupe et rétablit le son.
3. 0~9: Pour entrer le numero de chaine.
4. RECALL: Affiche la derniere chaîne visionnée.
5. CH.LIST : Affiche la liste de chaînes.
6. ASPECT: Permet de faire un zoom sur l'image.

SLEEP : Pour entrer en mode veille.

AUDIO: Permet de sélectionner la piste audio.
PIC.MODE: Permet de sélectionner le mode d'image directement.

S.MODE:Permet de selectionner le mode sonore directement.

7.▲/▼/▲/▶: Touche de navigation.

OK: Pour confirmer une selection dans les menus.

EXIT:quitterle menu.

MENU : Affiche le menu principal.

1. VOL +I- : Augmente et diminue le volume sonore.
   CH +I- : Affiche la chaîne suivante ou précédente.

SOURCE: Permet de sélectionner la source d'entrée.

TV/RADIO: Permute entre la TNT et radio (En France, il n'y a pas de radios sur les fréquences TNT).

DISPLAY: affiche les informations du téléviseur.

9.Touches de couleur : Touches utilisées pour naviguer dans le menu de configuration.

Remarque:

La télécommande doit être utilisée dans la zone de réception du téléviseur.

Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur.

Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.

Télécommande

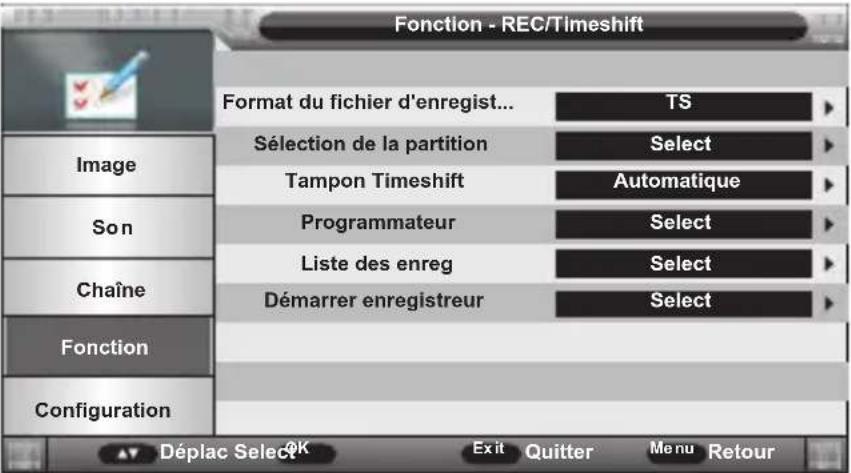

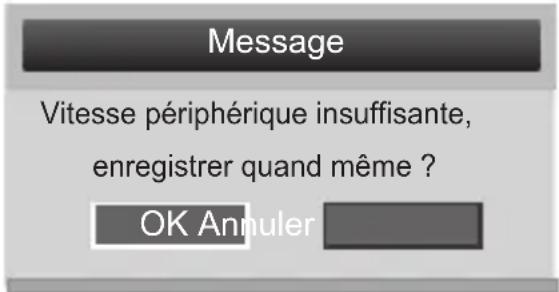

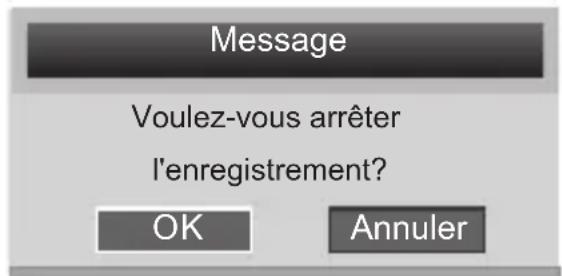

10.REC (en mode TNT): Pour démarrer un enregistrement immédiat de la chaine TNT en cours sur le support USB.

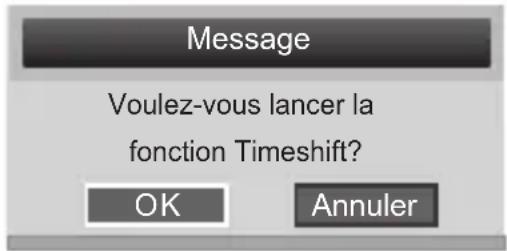

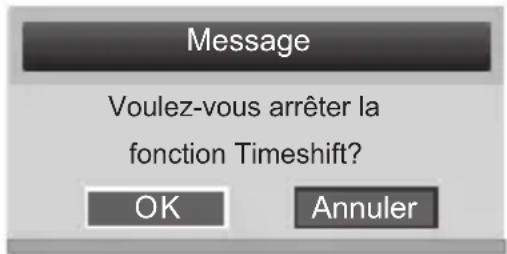

TIMESHIFT (en mode TNT): Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours; appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue.

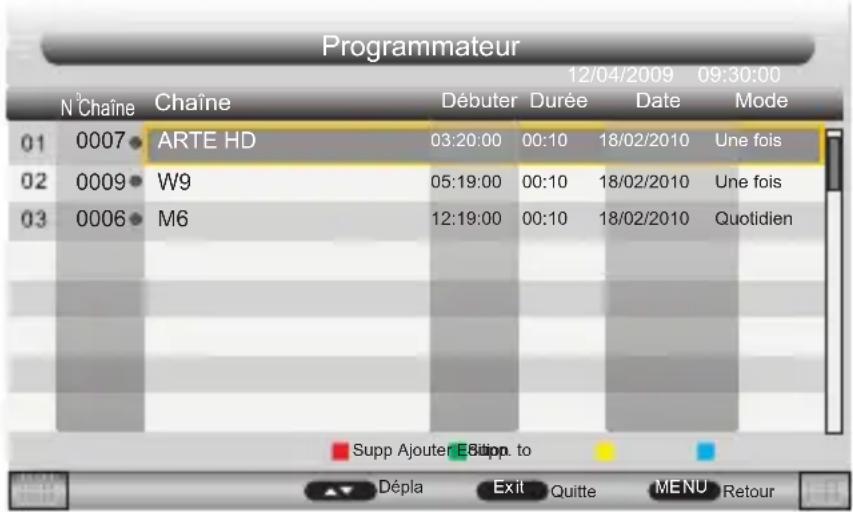

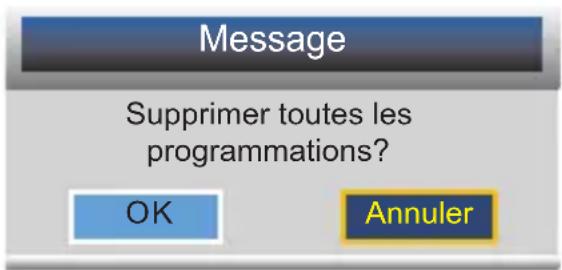

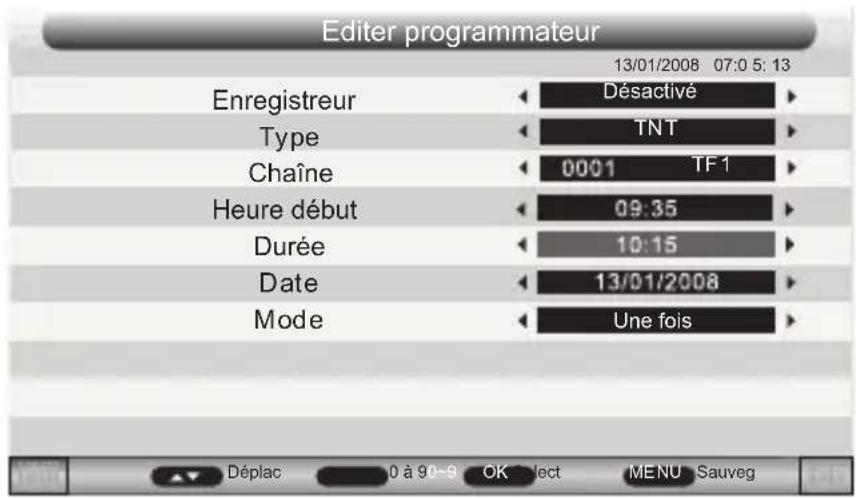

TIMER (en mode TNT): Pour afficher le menu duprogrammateur afin de planifier un enregistrement.

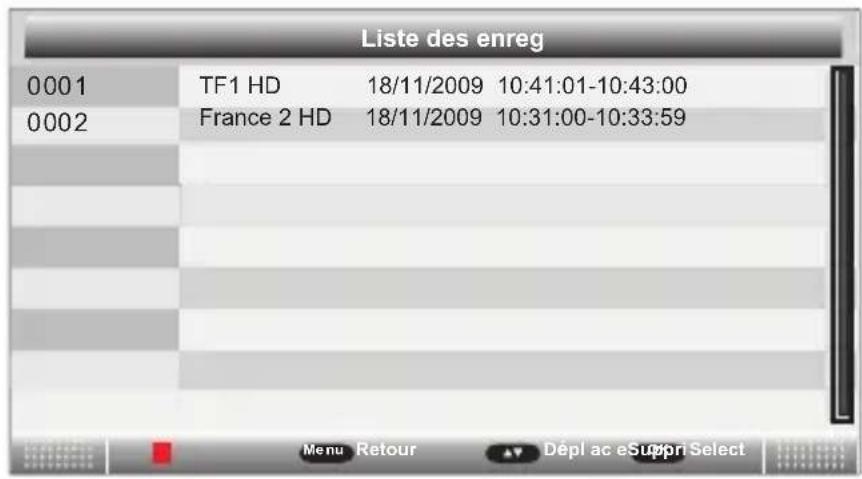

REC.LIST: Affiche la liste des enregistrements.
INDEX: Pour revenir à l'index en mode télétexte.
REVEAL: Permet d'afficher les caractères caches.

TEXT: Affiche le télétexte à l'écran.
SUBTITLE: Pour activer et désactiver le sous-titre.
HOLD: Pour maintainir la page actuelle à l'écran en mode télétexte;

SIZE: Permet de changer la taille de la page en cours;

SUBPAGE : Pour afficher la deuxième page en mode télétexte

Pour lancer la lecture.
Pour interrompre la lecture.
PourmettrelalectureaIarret.

一 /一 :Pour faire un retour/avance rapide.

Pour acceder à la piste ou au chapitre precedent/suivant.

Préparer la télécommande

Insérez 2 piles AAA dans la télécommande en veillant a bien respecter la polarité (+/-).(Piles non fournies)

Montage du socle ou démontage du socle

Montage du socle

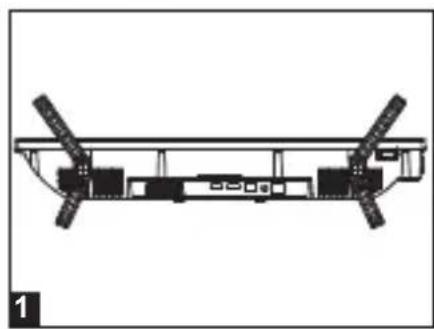

1. Le logement du pied se trouve au milieu du socle (voir figure 1).

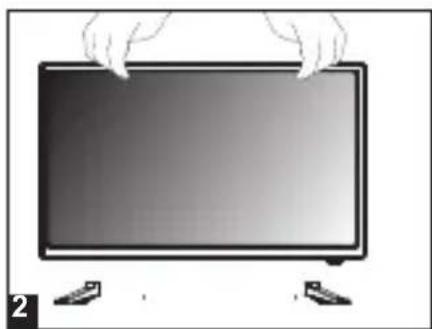

2. Insérez l'écran dans le logement du socle (voir figure 2).

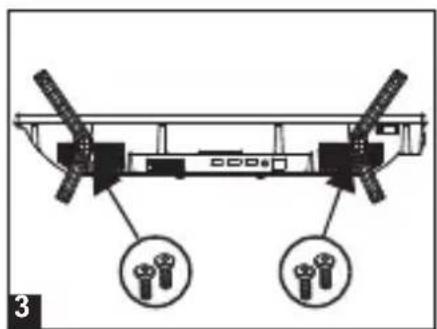

3. Fixez l'écran avec les quatre vis (voir figure 3).

Conseil: mettez un film de protection sous l'écran afin d'éviter de le rayer.

1. Soulevez le téléviseur après le montage (voir figure 4).

Démontage du socle

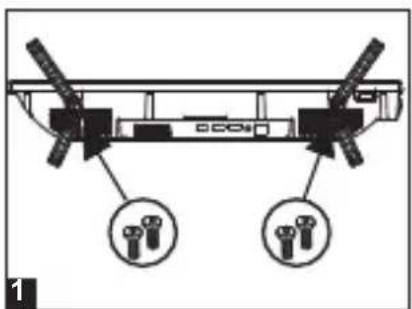

1. Pour commencer, dévissez le socle du pied (voir figure 1)

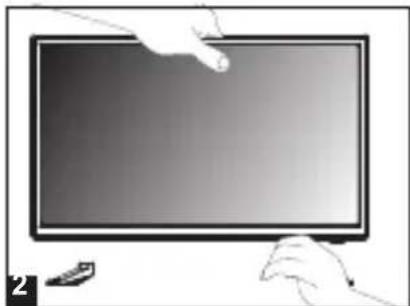

2. Pour démonter l'écran, soulevez-le d'une main en appuyant sur le socle avec l'autre main (voir figure 2).

Montage sur un support mural

• Utiliser 4 vis de type M4* 8mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exclu de la garantie de ce produit.
• Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural.
• Le téléviseur doit être débranché pendant l'installation.
• Referez-vous aux instructions de montage fournies avec le support de fixation.

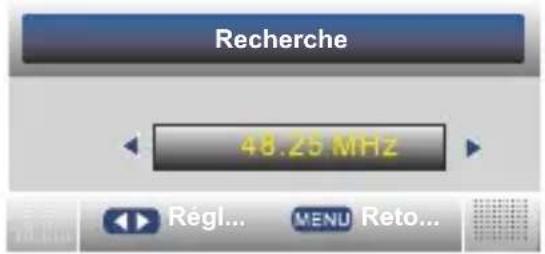

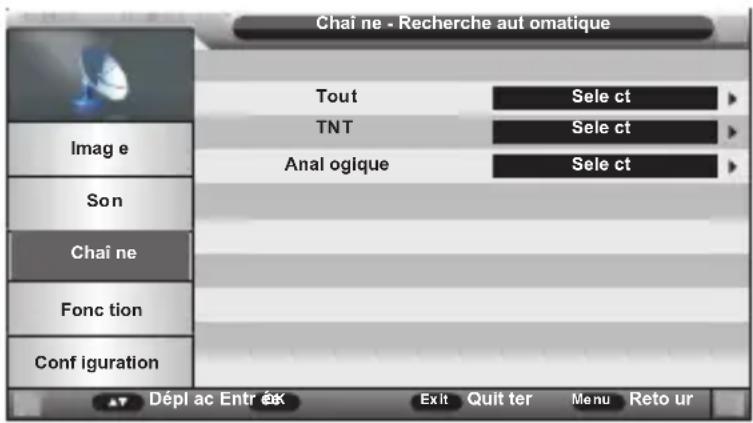

Recherche des chaînes TNT et analogiques

Lorsque vous allumez le téléviseur pour la première fois, le guide d'installation vous demandera de faire une recherche deschains.

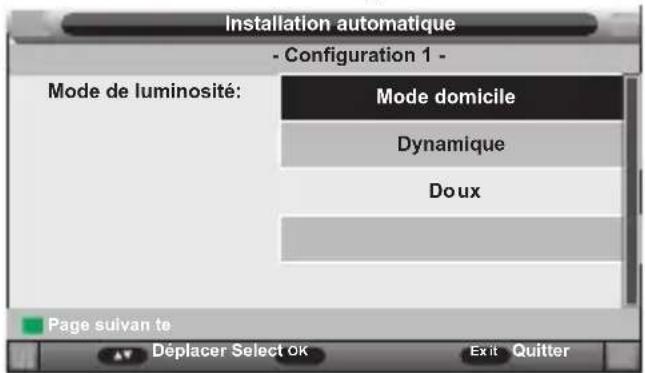

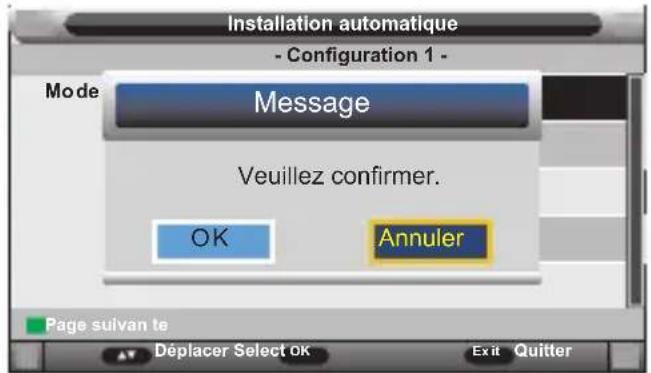

Première étape

Le premier écran vous demande d'abord de désirir le type de luminosité de l'écran souhaité. Choisissez par exemple « Mode domicile » afin de selectionner le mode par défaut. Vous aurez la possibilité de changer de mode plus tard en returnant dans le menu paramètres du téléviseur. Appuyez sur OK ou la touche verte pour continuer.

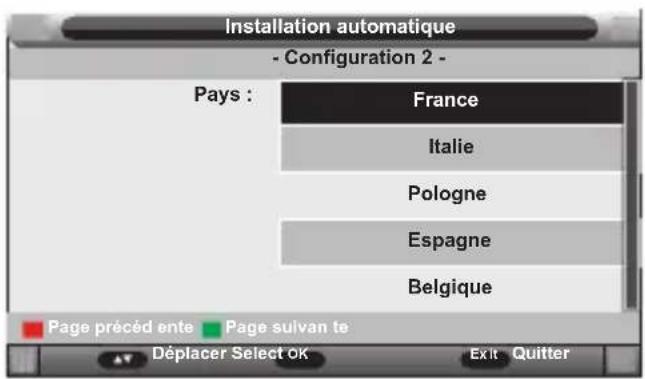

Deuxieme etape

Sélectionnez le pays de réception.

Appuyez sur la touche rouge pour returner à l'etape précédente.

Appuyez sur OK ou la touche Verte pour continuer.

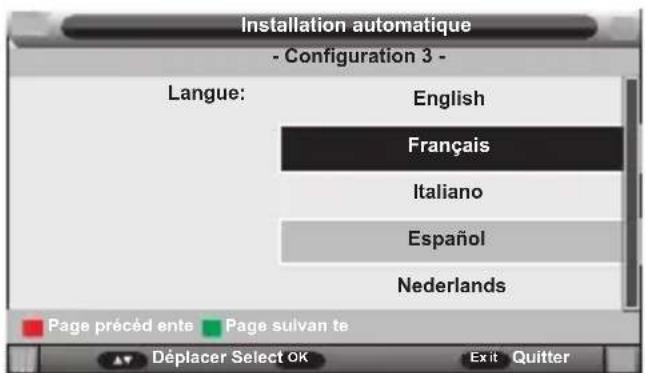

Troisième étape

Selectionnez la langue de l'appareil.

Appuyez sur la touche rouge pour returner à l'etape précédente.

Appuyez sur OK ou la touche Verte pour continuer.

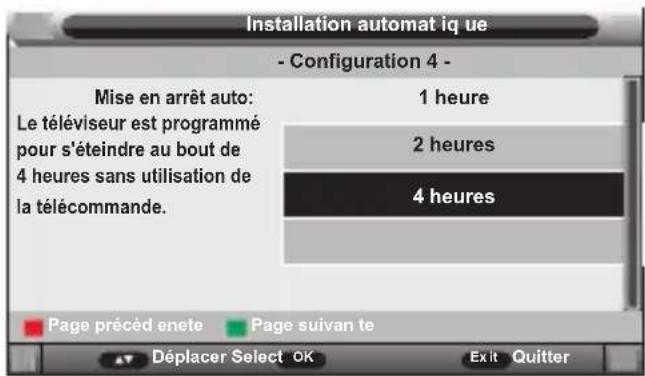

La quatrième étape

Selectionnez le mode d'arrêt automatique de l'appareil.

Appuyez sur la touche rouge pour returner à l'etape précédente.

Appuyez sur OK ou la touche Verte pour continuer.

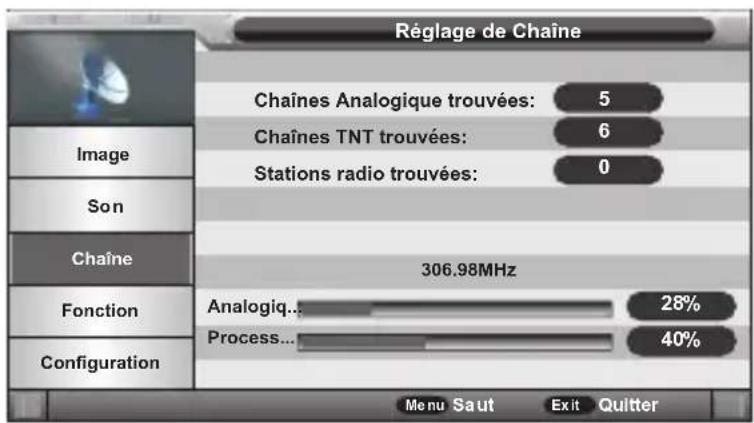

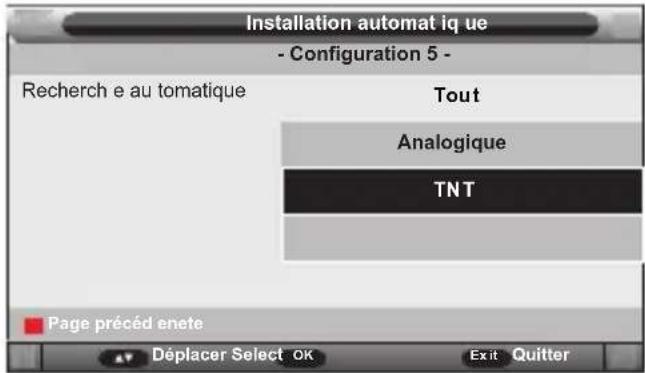

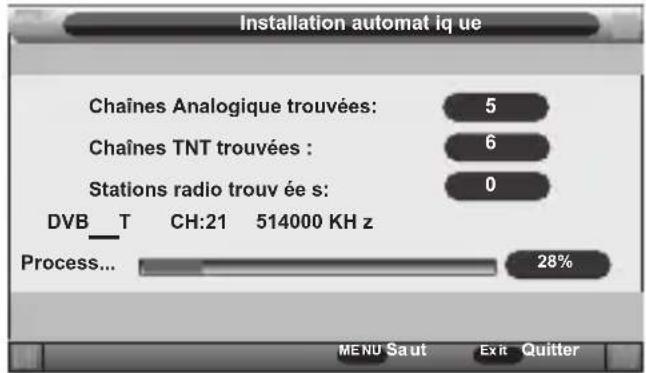

Appuyez ensuite sur la touche Verte pour lancer la recherche automatique des chaînes.

Entree

Appuyez sur la touche "STANDBY" pour allumer le téléviseur. Ensuite, appuyez sur la touche "SOURCE" pour selectionner la source video ( comme la TNT, le lecteur DVD, la prise USB etc).

Opération de base:

• Appuyez sur la touche "MENU" de la télécommande pour acceder au menu OSD.
• Utilisez les touches / pour selectionner le sous-menu.
• Appuyez sur la touche "OK" pour acceder au sous-menu et régler les paramètres.
• Utilisez les touches▲ /▼ pour déplacer la barre de sélection,
• Utilisez les touches / pour régler la valeur de l'élement選tionné.
• Appuyez sur la touche "MENU" pour returner au menu précédent.
• Appuyez sur la touche "OK" pour confirmer.
• Appuyez sur la touche "EXIT" pour quitter le menu.

Menu Image

Mode image

Selectionnez le mode souhaité : dynamique, standard, doux ou définir par l'utilisateur.

Luminosité

Réglez la luminosité de l'écran entre 0 et 100.

Contraste

Ajustez le niveau de contraste entre 0 et 100.

Netteté

Ajustez la netteté de l'image entre 0 et 100.

REMARQUE : Vous pouvez acceder aux réglages de luminosité, contraste, couleur et netteté uniquement en mode image personnelisé.

Couleur

Réglez la saturation des couleurs entre 0 et 100.

Teinte

Cette option vous permet de régler la tonalité de la couleur pour le mode NTSC.

Température couleur

Selectionnez la température de couleur souhaitée pour optimiser le visionnage. Les options disponibles sont : standard, frais et chaud.

Format d'écran

Vous avec la possibilité de sélectionner le mode d'affichage parmi Panorama, 16:9, 4:3, Just scan, Zoom 1 et Zoom 2.

Réduction du bruit

Cette fonction permet d'éliminer le bruit de l'image videoa fin d'obtenir uneudailleure qualite image.

Selectionnez l'option souhaitee : désactivé, bas, moyen ou haut.

Menu Audio

Mode audio

Selectionnez le mode souhaité : standard, video, musique, dialogues, défini par l'utilisateur.

Graves

Cette option you permit de regler le niveau des sons graves entre 0 et 100.

Aigus

Cette option vous permet de régler le niveau des sons aigus entre 0 et 100. REMARQUE : Vous pouvez acceder aux réglages des graves et des aigus uniquement en mode sonore personnelisé

Balance

Cette option vous permet de régler l'équilibrage de la sortie audio entre les haut-parleurs gauche et droit.

Son Surround

Utilisez les touches et pour activer ou désactiver cette fonction.

Fonction CAV (contrôle automatique du volume)

Cette fonction ajuste automatiquement le volume. Activez cette option pour que le niveau sonore soit regle de façon automatique.

Mode SPDIF

L'option "Mode SPDIF" yous permit d'effectuer le réglage de la sortie audio coaxiale.

Menu Chaines

Gestion des chaînes

Dans le menu Chânes, Sélectionnez l'option "Gestion des chaînes" puis appuyez sur la touche OK ou pour afficher le menu ci-dessous.

Déplacez le curseur pour sélectionner une chaîne puis appuyez sur les touches de couleur pour effectuer différentes fonctions :

La touche Rouge vous permet de supprimer une chaine.

• Sélectionnez la chaine à effacer puis appuyez sur la touche verte. Pour annuler l'effacement, appuyez une nouvelle fois sur la touche rouge.

Appuyez ensuite sur la touche MENU ou OK pour continuer.

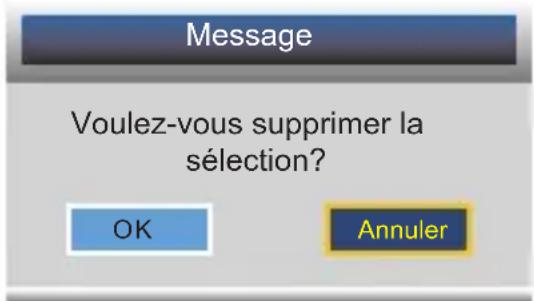

Si vous avez selectionné des chaînes à supprimer, le message suivant s'affiche à l'écran :

Sélectionnez « OK » et appuyez sur la touche OK pour confirmer l'effacement des chaînes.

La touche Jaune vous permet de passer une chaîne.

• Sélectionnez la chaîne à passer puis appuyez sur la touche jaune. Pour faire réapparaitre une chaîne, Sélectionnez-la et appuyez sur la touche jaune.

La touche Bleue vous permet de changer la position d'une chaîne.

• Pour déplacer une chaine, sélectionnez-la puis appuyez sur la touche bleue. Ensuite mettez le curseur à la position souhaitation et appuyez sur la touche OK. La chaine sera alors insérée dans la position chosesie.

Pays

Sélectionnez le pays de réception.

Recherche automatique des chaînes

Dans le menu Châines, Sélectionnez l'option « Recherche auto » puis appuyez sur la touche OK ou pour afficher le menu ci-dessous.

Mode TNT et Analogue: Sélectionnez « Tout » afin d'effectuer une recherche automatique de toutes les chaînes TNT puis de toutes les chaînes analogiques du pays sélectionné. Pendant la recherche des chaînes TNT, appuyez sur la touche « EXIT » (QUITTER) pour passer directement à la recherche des chaînes analogiques. Durant la recherche des chaînes analogiques, appuyez sur la touche « EXIT » (QUITTER) pour quitter cette fonction.

Mode numérique : Sélectionner « TNT » pour rechercher toutes les chaînes numériques TNT du pays sélectionné. Vous pouvez arrêté la recherche en appuyant sur la touche « EXIT » (QUITTER).

Mode analogique : Sélectionnez « Analogique » pour rechercher toutes les chaînes analogiques du pays sélectionné. Vous pouvez arrêté la recherche en appuyant sur la touche « EXIT » (QUITTER).

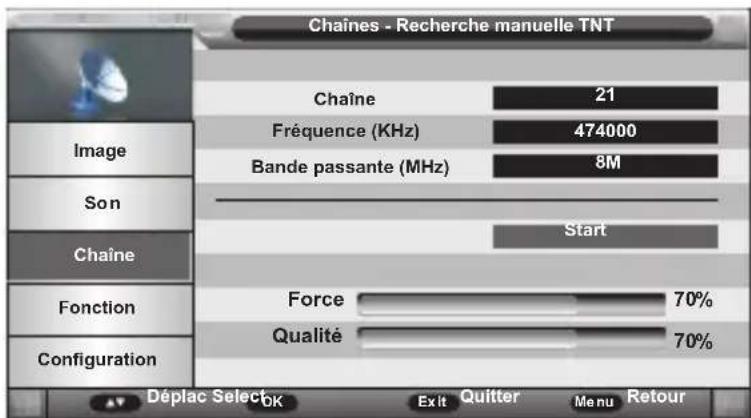

Recherche manuelle TNT

Dans le menu Châines, Sélectionnez l'option « Recherche manuelle TNT » puis appuyez sur la touche OK ou > pour afficher le menu ci-dessous :

Chaine

Choisissez la chaine souhaitation à l'aide des touches . Ensuite, déplacez le curseur sur « Lancer » et appuyez sur la touche OK pour démarrer la détction et l'installation des chaînes. L'appareil vous indiquera lorsque la recherche est terminée.

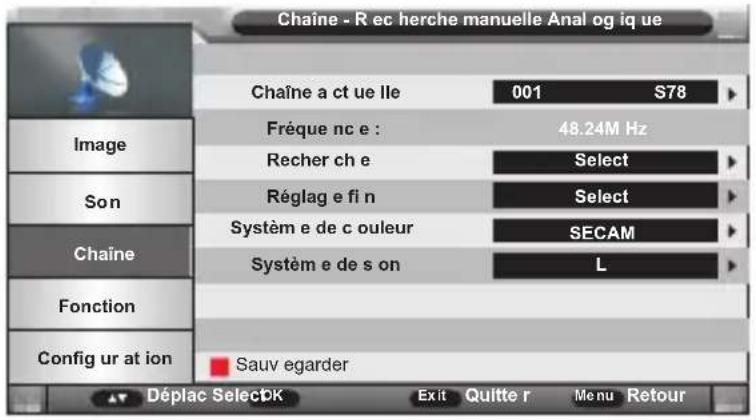

Recherche manuelle des chaînes analogiques

Dans le menu Châines, Sélectionnez l'option « Recherche manuelle » puis appuyez sur la touche OK ou pour afficher le menu suivant.

Chaine actuelle

Choisissez la chaine souhaitatione a l'aide des touches

Balayage

Cette option vous permet d'effectuer un balayage des fréquences. Sélectionnez cette option puis appuyez sur OK ou ▷. Le menu suivant apparait à l'écran :

Appuyez de façon prolongée sur les touches «/» pour lancer le balayage. Pour returner au menu précédent, appuyez sur la touche MENU.

Réglage fin

Appuyez sur pour ajuster la fréquence lorsque le signal de réception est faible.

Système de couleurs

Cette option vous permet sélectionner le système de couleurs adapté à votre téléviseur : Automatique, PAL ou SECAM.

Système sonore

Cette option vous permetsez electionner le système sonore souhaite: BG, DK, L, L',I.

Menu Fonction

Vérrou

Selectionnez l'option « Vérrou » puis appuyez sur la touche OK ou « pour afficher le menu ci-dessous : (Le mot de passer par défaut est le <0000>)

Modif. Mot de passage

Modif. Mot de passer dans le menu

appuyez sur la touche OK ou pour afficher le menu ci-dessous :

Mode Hôtel

Le mode Hôtel vous permet de restreindre l'accès de l'utilisateur à certains fonctions et réglages du télévisuer au moyen du mot de passer. Ce menu vous donne la possibilité de restreindre l'accès à la configuration des chaînes et au réglage du volume.

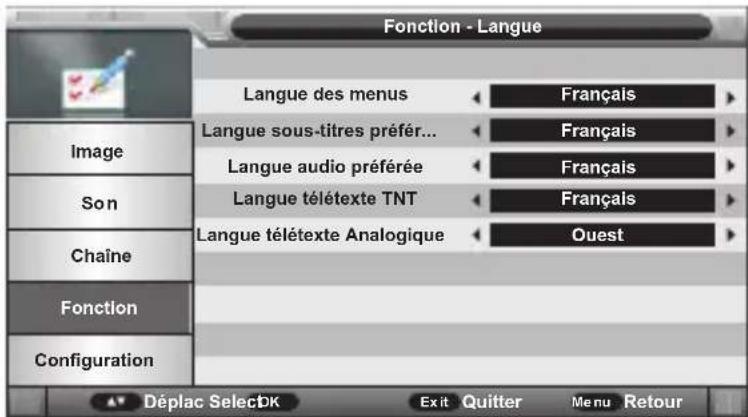

Langue

Dans le menu Préférences, Sélectionnez l'options « Langue » puis appuyez sur la touche OK ou «/» pour afficher le menu ci-dessous :

Horloge

Selectionnez cette option afin de vérifier l'heure du système, définir le fuseau hora et régler l'appareil à l'heure d'été.

Arrêt Progommation

Selectionner cette option dans le menu, puis appuyez sur la touche ou OK pour acceder aux réglages. Appuyez sur les touches pour ou OK之意ir dans combien de temps vous souhaiter arrêté l'appareil.

Mise en veille auto.

La consommation en énergie de cet apparéil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l' apparéil enterra automatiquement en mode veille. Il vous suffit d'appuyer sur la touche Standby de la télécommande pour remettre l' apparéil en fonctionnement.

Malentendants

Cette fonction permet aux personnes ayant une déficience auditive de regarder les émissions avec les sous-titres pour malentendants (lorsque le sous-titrage est disponible).

Info CI (Interface commune)

Selectionnez une carte Cl puis appuyez sur la touche OK pour afficher le menu de la carte.

Vous pouvez alors consulter et modifier la configuration de la carte sélectionnée à l'aide de la télécommande.

Remarque :

Le menu ci-dessus est pour reférence uniquement.

Fonction enregistrement

Avec cet apparéil, vous pouvez enregistrer facilement vos émissions favorites sur votre clé USB. Cet apparéil possède deux modes d'enregistrement : le mode d'enregistrement immédiat et le mode d'enregistrement différé (en cas d'absence).

Préparation pour le premier enregistrement

Lorsque vous utilisez une clé USB pour la première fois avec cet apparéil, il est d'abord conseillé de la formater à l'aide de cet apparéil. Le formatage, lorsqu'il est réalisé directement à partir de cet apparéil, permettra d'améliorer la comptabilité avec)cobre clé USB.Ceci permettra de prévenir des problèmes de qualité et de fluidité pendant l'enregistrement. Les systèmes de fichiers en format FAT seront notamment convertis en FAT 32. Attention: le formatage étant une opération qui efface tous les fichiers présents sur le support USB, prenez soit d'effectuer au préalable une sauvégarde de tous les fichiers que vous souhaitez conserver.

Formatage du disque

1. Appuyez sur la touche "MENU" de la télécommande pour acceder au menu OSD, puis utilisez les touches / pour selectionner le menu "Fonction".

2. Appuyez sur la touche "▶" pour acceder au menu "Fonction" et régler les paramétres des fonctions, utiliser les touches "▲/▼" pour selectioner le menu "REC/Timeshift".

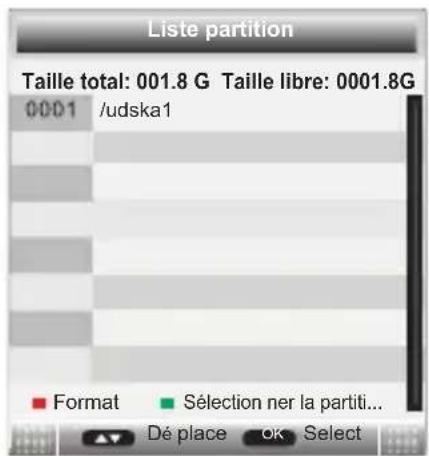

1. Sélectionnez selection de partition

a) Formatage partition : Sélectionnez une partition puis appuyez sur la touche ROUGE afin de la formater. L'appareil vous demandera de confirmer avant d'effectuer le formatage.

b) Définition de partition par défaut : Sélectionnez une partition puis appuyez sur la touche VERTE pour la définir en tant que partition par défaut. Les enregistements seront sauvégardés dans cette partition. Vous devrez sélectionner une autre partition pour la sauvégarde des enregistements lorsque celle-ci est pleine.

Enregistrement immédiat

Insérez un périphérique USB compatible, qui a été préalablement formaté sur ce téléviseur (voir la section précédente). Attendez environ 5 secondes jusqu'à ce que le périphérique soit reconnu. Il suffit ensuite d'appuyer sur la touche «REC» de la télécommande pour démarrer l'enregistrement immédiat. Veuillez notes cette fonction permet uniquement d'enregistrer les chaînes TNT; les autres sources d'entrée telles que les chaînes de télévision analogique ne sont pas prises en charge.

Si la vitesse de votre apparéil n'est pas suffisante pour réaliser un enregistrement, le message suivant apparait:

Sélectionnez « OK » pour annuler l'enregistrement. Vous pouvez alors désir un support USB plus rapide.

Si vous souhaitez proceder à l'enregistrement, Sélectionnez « Annuler ». Le message ci-dessous s'affiche.

L'icone REOs'affiche à l'écran durant l'enregistrement:

Appuyez une nouvelle fois sur la touche de la télécommande pour régler la durée de l'enregistrement.

Pour arrêté l'enregistrement, appuyez sur la touche de la télécommande.

Sélectionnez maintainant « OK » pour confirmer ou « Annuler » pour continuer l'enregistrement.

Programmateur

Dans le menu, Sélectionnez l'option « Programmateur » puis appuyez sur la touche OK ou ▷ pour afficher le menu :

(Remarque : Vous pouvez appuyer sur “TIMER” sur la télécommande)

Déplacez le curseur pour sélectionner un programme (enregistrement planifié ou émission à regarder) puis appuyez sur la touche rouge pour l'effacer. Un message s'affichera pour vous demander confirmation :

Sélectionnez « OK» pour effacer le programme sélectionné ou « Annuler » pour annuler puis appuyez sur OK.

Vous pouvez aussi appuyer sur la touche verte pour effacer tous les programmes planifiés. Un message s'affichera pour vous demander confirmation :

Sélectionnez « OK » pour effectuer l'ensemble des programmes ou « Annuler » pour annuler puis appuyez sur OK.

Pour programmer un nouvel enregistrement, appuyez sur la touche jaune. Le menu suivant apparaitra à l'écran.

Liste des émissions enregistrées

1. Appuyez sur la touche "MENU" de la télécommande pour acceder au menu OSD, puis utilisez les touches "▲/▼" pour selectionner le menu "Fonction".

2. Appuyez sur la touche "▶" pour acceder au menu "Fonction" et régler les paramétres des fonctions, utiliser les touches "▲/▼" pour sélection le menu "REC/Timeshift".

1. Sélectionnez liste des enregistrements La liste des enregistrements vous permet de:gérer les fichiers enregistrés. Vous pouze lancer la lecture des émissions enregistrées depuis ce menu.

(Remarque: Vous pouvez appuyer sur "REC.LIST" sur la télécommande)

Informations concernant l'enregistrement :

• L'enregistrement des chaines TNT est réalisé au format MPEG-TS, ce qui permet une qualité d'enregistrement identique au format reçu. Si vous souhaitez lire les enregistrents sur d'autre apparéil ( comme un micro-ordinateur), il faudra peut-être installer un codec video compatible.
• Si vous souhaitez réaliser des enregistrements de longue durée, utilisez des clés USB de haute capacité (4 Go ou supérieur). Pour conserver plusieurs films sur le même support, optez de préférence pour un disque dur multimédia autoalimenté sur courant secteur.
• Si le temps de chargement de la clé USB est trop long, d'une minute ou plus : Essayez de réduire le nombre de fichiers présents sur le support, et également de simplifier l'arborescence du disque en supprimant les repertoires et les sous-repertoires inutiles.

Reconnaisance du support USB

• ÀpRES avoir branché votre support USB à l'appareil, il peut être nécessaire d'allumer le support USB avant que celui-ci puisse être reconnu.
• Cet apparéil ne peut pas supporter une connexion USB directe avec un ordinateur. Il est nécessaire que vous transfériez au préalable vos données sur un périphérique USB comme une clé USB ou un baladeur MP3.
• Si vous utilisez un disque dur externe connecté en USB, vous devez connecter votre disque dur simultanément à une source d'alimentation électrique et à l'appareil. Si vous utilisez un baladeur video avec disque dur, vous devez vous assurer que la batterie interne soit suffisamment chargée.
• Vérifiez également que le système de fichiers de votre périphérique USB soit bien au format FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet apparéil. Veuillez vous reférer au manuel d'utilisation de votre support pour vérifier qu'un formatage est possible sans ALTERER ses fonctionnalités.
• Le support USB utilisé n'est peut-être pas pleinement compatible avec la norme USB 2.0. Dans ce cas, essayez une clé USB différente afin d'identifier le problème.

Qualité de l'enregistrement

• Si vous enregistrement est hachuré ou saccadé : le flux d'information à enregistrer est important et certaines clés USB n'autorisent pas des taux de transfert suffisants, même pour des clés récentes affichant la norme USB 2.0. Si cette situation se présente, essayez avec une clé USB plus récente ou bien avec disque dur externe. Avec un disque dur, les taux de transferts sont suffisamment elevés et ce problème ne devrait plus se poser.

Fonction Timeshift

La fonction « Time Shift » de ce décodeur vous permet d'interrompre une émission télévisée en cours puis de la repreneure un peu plus tard. En fait, cette fonction réalise un enregistrement sur un support de stockage numérique (par exemple une clé USB ou un disque dur externe, non fournis) lorsque vous arrêtez le visionnage. Vous pouvez alors continuer à regarder l'émission avec un décalage. Vous souhaitezmettre la télévision en pause pendant votre coup de téléphone ou votre pause café ? C'est maintainant possible avec la fonction Time Shift ! Avec cette fonction, vous ne raterez plus rien ! Cette option ne fonctionne qu'en mode télévision numérique TNT.

COMMENT UTILISER LA FONCTION TIMESHIFT

1) Pour commencer, insérez une clé USB dans l'appareil. Ensuite, activez la fonction Time Shift.
2) Appuyez sur la touche TIMESHIFT une première fois,CHOisissez l'option "OK " pour confirmer Time Shift.

L'image sera figée à l'écran. Pendant ce temps, l'appareil enregistre l'émission et vous pouvez faire une pause.

3) Appuyez sur la touche une deuxieme fois pour reprendre l'émission à partir du moment où elle a été interrompue. Pendant que vous regardez l'émission, l'enregistrement se poursuit. Durant la lecture, vous pouvez :
- Appuyer sur la touche PAUSE pour interrompre la lecture puis appuyez sur la touche PLAY pour la reprendre.
- Appuyez sur la touche ou pour faire un retour ou avance
- Si vous souhaitez arrêtier l'enregistrement et la lecture, appuyez sur la touche STOP.

Remarque concernant l'utilisation de la fonction Time Shift

Le flux d'information à enregistrer pour la fonction Time Shift est très important. Certains péripériques USB, même des clés récentes affichant la norme USB 2.0, n'autorisent pas des taux de transfert suffisants. Par conséquent, l'enregistrement est hachué ou saccadé. Si cette situation se présente, il est nécessaire de changer le péripérisque USB. Les disques durs externes autoalimentés autorisent les taux de transfert suffisamment élevés et ce problème ne devrait plus se poser. Ils vous permettent donc d'utiliser la fonction Time Shift de manière optimale. En cas de problème de qualité d'enregistrement de fluidité de lecture ou de blocage, essayez également de formater votre support USB.

Menu Configuration

Durée Menu

Cette option vous permet de régler la durée d'affichage des menus.

Mode péritel automatique

Cette option vous permet de passer automatiquement en mode péritel lorsque le cable péritel est connecté à l'appareil.

Bleu

Cette option vous permet d'activer ou désactiver la fonction écran bleu.

Mode de luminosité

Utilisez les touches et pour selectionner l'option «Mode de luminosité » puis appuyez sur la touche ou OK pour selectionner Mode de luminosité.«

Réglage usine

Selectionnez cette option pour restaurer l'ensemble des paramètres par défaut.

Selectionnez « OK » pour rétablier les paramètres par défaut ou « Annuler » pour revenir au menu précédent. Appuyez sur OK pour confirmer.

Après la remise à zéro, le menu Première installation apparaitra à l'écran. Vous pouvez alors paramétrer l'appareil.

Mise à jour logicielle

Vous pouvezmettrea jourlelogicielvia le portUSB.Lamisea jourest une opération risquée.

Utilisez uniquement les fichiers de mise à jour fournis par le fabricant et adaptations à cet apparéil.

L'utilisation de tout autre fichier de mise à jour non seulement rend l'appareil inutilisable et irréparable, mais aussi annule la garantie.

Lecteur Multimédia

Ensuite, appuyez sur la touche SOURCE pour selectionner le mode USB ou sur la touche MEDIA pour passer en mode multimédia directement.

Selectionnez l'option « Photo » « Musique » « Video » « e-Book » dans le menu principal à l'aide des touches « et » . Puis appuyez sur la touche « OK » pour confirmer, comme illustré ci-dessous :

Fonctionnement des touches (Photo, Musique et Video)

1) ROUGE: supprimer le fichier ou dossier sélectionné.
2) VERT: ajouter/supprimer tous les fichiers musique a/de la liste de lecture.
3) OK: ajouter/supprimer les fichiers selectionnés à/de la liste de lecture.
4) CH + / - : aller vers le haut ou vers le bas.
5) Pour lancer la lecture.

Remarque: Dépendant de la taille du support, la lecture peut prendre plus d'une minute avant que l'écran de contrôle n'apparaisse.

Le lecteur ne reconnait pas ma clé USB ou mon disque dur externe branché via le port USB de l'appareil.

Cet apparéil est compatible avec la très grande majorité des supports à mémoire Flash (Clés USB et balladeurs MP3) et à disque dur (Balladeurs MP3/VIDéo avec HDD). - En revanche, cet apparéil peut ne pas être compatible avec certains supports, et en particulier les disques dur externes auto-alimentés. Dans ce dernier cas, il faut que votre disque dur soit simultanément branché à une alimentation (secteur ou batterie) et à l' apparéil via l'USB (Veuillez-vous réfééré à la notice d'utilisation de votre disque dur). - Veillez également à ce que le système de fichier de votre disque dur soit formaté en FAT 32. Le système NTFS n'était pas pris en charge par ce lecteur (le formatte de votre disque dur effacera toutes les données, veuillez impérativement vous réfééré à votre manuel d'utilisation).

Les formats de fichier multimédia ci-dessous sont pris en charge :

VIDEO	AUDIO	PHOTO	E-book
*.MKV,*.MPG,*.DAT (MPEG1/MPEG2),*.TS Max: 1080 *720 * 480 * 30 écodage NTSC	MP3(*.mp3)	JPEG(*.JPG) BMP bmp(*.)	Txt(*.txt)
*.VOB (MPEG-2MP@ML) Max: 720 * 480 * 30 écodage NTSC
*.AVI (ISO MPEG4),*.MP4 Max: 1080 *720 * 480 * 30 écodage NTSC

Dépannage

Pas d'imagen de son

Cause possible:

Le cordon d'alimentation, le cable d'antenne ou la source d'entrée n'est pas branché correctement.
Le téléviseur n'est pas allumé.

Solution:

Vérifiez le cordon d'alimentation, le cable d'antenne et la source d'entrée.
Appuyez sur la touche « POWER » de la télécommande.
Eteignez leteleviseur et rallumez-le cinq seconds après.

Pas de son

Cause possible :

Soit le volume est trop bas, soit le son est coupé.
Le système de son est mal configuré.

Solution:

Augmentez le volume.
Rétabillissez le son en appuyant sur la touche « MUTE »
Réglez la configuration de son.

Bruit ou effet de neige

Cause possible:

Le cable d'antenne est endommagé ou mal branché.
La chaîne est mal installée.
L'antenne est mal positionnée.

Solution :

Vérifiez le cable d'antenne et son raccordement.
Réglez la chaine manuellement.
Ajustez la position de I'antenne.

Image en noir et blanc

Cause possible:

L'antenne est mal positionnée.
Solution :
Réglez la configuration de couleur.
Ajustez la position de l'antenne.

La télécommande ne fonctionne pas

Cause possible:

Les piles sont usages.
Les piles ne sont pas insérées correctement.

Solution :

Changez les piles.
Vérifiez que les piles sont insérées en respectant les polarités + / -

Remarque:

Pour une utilisation correct de CANAL + avec ce produit veuillez rechercher les chaines

TNT quand CANAL + est en clair

De 12h30 a 13h30

De 19h00 a 20h30

Remarque Importante

L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de luminière (rouges, verts ou bleus) peuvent apparaitre de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industriielles standard), et non d'un dysfonctionnement. Parfois, l'écran peut composer un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n' affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

Note concernant les pixels defectueux

Le plus grand soin a ete pris pour la fabrication de votre produit. Neanmoins il se peut que des pixels restent allumes ou eteints. Veuillez vous reporter au tableau cidesous pour la tolerance des pixels defectueux concernant votre produit.

Taille d'écran	Résolution	Nb sous pixels allumés ou éteints (pixel de couleur)	Nb pixel (blanc ou noir) allumés ou éteints	Ligne continue
24 1366 x 768 5 2				0

Fiche Technique

Fiche technique du téléviseur selon la directive europeenne 1062/2010

Marque	SCHNEIDER
Modèle	LD24-SCH13WHT/LD24-SCH13BLU LD24-SCH13PNK
Classe d'efficacité énergétique	A
Zone d'affichage (diagonale)	60 cm / 24pouces
Consommation d'énergie en marche	25W
Consommation d'énergie annuelle	36.5 kWh par an
Consommation d'énergie en mode éteint	0 W
Consommation d'énergie en mode veille	<0.5W
Résolution de l'écran (pixels)	1366(H)X768(V)

Remarque :

1. Coupe d'efficacité de l'énergie: A++ (très économe) à E (peu économe)
2. La consommation d'énergie annuelle du télévisueur est basée sur une utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité.

SAV

ADMEA / LOGISAV

Zl du clos des charmes

26 rue du clos des charmes

77090 COLLEGIEN - FRANCE

ZI du clos des charmes

26 rue du clos des charmes

77090 COLLEGIEN - FRANCE

Déclaration UE de Conformité EU Declaration of Conformity

FR-La societe ADMEA SA declare par la presente que le LED TV LD24-SCH13WHT,LD24 SCH13BLU et LD24-SCH13PNK est en conformite avec les regles de la directive des equipments radioelectriques (RED) (201453/UE).Le logo CE doit etre appose sur le produit. Ce produit a ete teste en conformite avec les exigences essentielles des standards listed cidesous qui sont en vigueur dans l'Espace Economique Europeen.

Position: Responsible Qualité Groupe

Signature:

Date: 23 Aug., 2017
