TFEVKS123X10A++ - Réfrigérateur TELEFUNKEN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Réfrigérateur
Capacité nette	123 litres
Classe énergétique	A++
Dimensions (HxLxP)	145 x 55 x 60 cm
Poids	45 kg
Système de refroidissement	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs	2 tiroirs à légumes
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de température mécanique
Entretien	Dégivrage manuel
Consommation annuelle	200 kWh
Garantie	2 ans
Mesures de sécurité	Verrouillage de porte
Couleur	Blanc

FOIRE AUX QUESTIONS - TFEVKS123X10A++ TELEFUNKEN

Le réfrigérateur TELEFUNKEN TFEVKS123X10A++ ne fonctionne pas du tout. Que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que le thermostat est réglé sur une température appropriée. Si le problème persiste, contactez le service client.

Pourquoi mon réfrigérateur fait-il du bruit ?

Le bruit peut être normal en fonction du fonctionnement du compresseur ou du ventilateur. Si le bruit est inhabituel ou trop fort, vérifiez si l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le ventilateur.

Comment régler la température du réfrigérateur TELEFUNKEN TFEVKS123X10A++ ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez le bouton pour ajuster la température selon vos préférences. Une température idéale pour le réfrigérateur est entre 3°C et 5°C.

Mon réfrigérateur a de la condensation à l'intérieur. Que faire ?

Cela peut être dû à une porte mal fermée ou à une accumulation d'humidité. Vérifiez que les joints de porte sont en bon état et assurez-vous de ne pas laisser la porte ouverte trop longtemps.

Les lumières intérieures du réfrigérateur ne s'allument pas. Que vérifier ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte se ferme correctement, car certaines lumières s'éteignent automatiquement lorsque la porte est fermée.

Comment nettoyer mon réfrigérateur TELEFUNKEN TFEVKS123X10A++ ?

Débranchez l'appareil avant de le nettoyer. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez que l'appareil est bien ventilé et qu'il y a suffisamment d'espace autour. Assurez-vous que les aliments ne bloquent pas les évents de circulation d'air. Si le problème persiste, contactez le service client.

Comment désembuer le réfrigérateur ?

Si votre réfrigérateur a accumulé du givre, débranchez-le et laissez-le dégivrer naturellement. Ne jamais utiliser d'objets pointus pour enlever la glace.

Où puis-je trouver le numéro de modèle de mon réfrigérateur ?

Le numéro de modèle se trouve généralement sur une étiquette à l'intérieur du réfrigérateur, sur le mur latéral ou à l'arrière de l'appareil.

Quelle est la durée de la garantie de mon réfrigérateur TELEFUNKEN ?

La garantie standard est généralement de 2 ans pour les pièces et la main-d'œuvre. Vérifiez votre manuel d'utilisation pour plus d'informations spécifiques.

MODE D'EMPLOI TFEVKS123X10A++ TELEFUNKEN

1.1.Avertissements generaux 29
1.2. Montage et mise en marche de l'appareil 31
1.3.Recommendations 32
1.4. Instructions de sécurité 32

2. INSTRUCTIONS DE MONTAGE 33

2.1.Inversement Du Sens D'ouverture Des Portes 36

4.1. Reglage du thermostat 37

5. RANGEMENT DES ALIMENTS 37

5.1.Kuhlschrank 37

6. NETTOYAGE ET ENTRETIEN 38

6.1.Degivree du compartment du refrigerateur 38

6.2. Remplacer I'ampoule 39

7. TRANSPORT ET DEPLACEMENT 39

7.1. Transport et déplacement 39

8. AVANT D'APPELER LE SERVICE APRES VENTE 39

9. QUELQUES CONSEILS POUR ECONOMISER DE L'ENERGIE 40

1. AVANT D'UTILISER CET APPAREIL

1.1. Avertissements généraux

MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommendés par le fabricant.
MISE EN GARDE: Ne pas endommager le circuit de réfrigération.
MISE EN GARDE: Ne pas utiliser d'applareils electriques à l'intérieur du compartment de stockage des denrées, à moins qu'ils ne soient du type recommendé par le fabricant..
A VERTISSEMENT: Pour éviter tout risque lié à l'instabilité de l'ordinateil, fixez-le suivant les instructions prescrites.
Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigerants. Dans le cas d'un chocol ou fuite de gaz, éviter tout contact avec une flâme ou un foyer à proximité et ventiler le local.
- Il est recommendé de ne pas utiliser des objets métalliques pointus ou autres objets artificiens pour

accelerer la décongellation.

• Ne pas stocker dans cet apparéil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

-des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementis professionnels;

-des fermes;
-l'utilisation par les clients des hotels, motels et autres environnementes à caractère résidentiel;
-des environnements du type chambres d'hôtes.

• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande àdistance séparé ou tout autre dispositifqui met l'appareil sous tension automatiquement.
• Si la prise ne correspond pas à la fiche du réfrigérateur, elle doit être remplaçée par le fabricant, son représentant ou tout autre personne qualifiée afin d'éviter un danger.
• Cet apparéil ne doit pas être utilisé par les personnes (y compris les enfants) ayant des capacité physiques, sensorielles ou mentales réduites ou par des personnes ne possédant pas l'expérience ou la connaissance requise. Elles ne peuvent être autorisées à utiliser cet apparéil qu'après avoir été formées ou bien sous la supervision d'une personne

responsible de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet apparéil.

• Une fiche de terre spéciale a eté branchée au cable d'alimentation de votre réfrigérateur. Cette fiche doit être utilisée avec une autre prise de terre spéciale de 16 ampères. Si vous ne disposez pas d'une telle prise dans votre domicile, veuillez contacter un technicien qualifié pour qu'il pourrait à son installation.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet apparéil n'est pas prévu pour une utilisation à des altitudes supérieures à 2000 m.

1.2. Montage et mise en marche de l'appareil

Avertissement! Cet apparéil doit être branché à une prise avec mise à la terre. Lors de l'installation de l' apparéil, voirlez à ce que le cable d'alimentation ne soit pas coincide dessous, auquel cas il serait endommagé et à replacer impératifement.

Cet apparéil fonctionne sur courant alternatif 220-240 V et 50 Hz.
- Vous pouvez demander au service agréé le montage et la mise en marche de l'appareil gratuitement.
- Avant d'effectuer le raccordement électrique, assurez-vous que le voltage indiqué sur la plaque signalétique correspond au voltage de l'installation électrique de votre habitation.
- Prévoir une prise menagère pour la fiche.

A défaut de cette-ci, il est recommandé d'appeler un électricien.

• Le fabricant décline toute responsabilité en cas de non-raccordement à la terre conformément aux recommendations de cette brochure.
• N'exposez pas l'appareil aux rayons directs du soleil.
• Cet apparéil ne doit pas être utilisé en plein air, ni exposé à la pluie.
• Le réfrigerateur doit être installé à l'écart de toutes sources de chaleur; prévoir un endroit permettant une ventilation d'air suffisante et une distance de 50 cm quand il s'agit des radiateurs, poêles à gaz et à charbon, de 2 cm au minimum quand il s'agit des poêles électriques.

• Dans le cas où le réfrigerateur est installé pres d'un autre réfrigerateur ou d'un congelateur, prévoir une distance d'au moins 2 cm pour éviter la condensation.

• Evitez de placer des objets lourds ou un grand nombre d'objets sur l'appareil.

• Prévoyez un espace d'au moins 15 cm au-dessus de l'appareil.
• La base de l'appareil doit être stable et horizontale. Utilisez les pieds régables l'avant de l'appareil pour c'irregularités du sol.
• L'extérieur de l'appareil et les accessoires interieurs doivent être nettoyés avec une solution d'eau et de savon liquide. L'intérieur doit être nettoyé avec du bicarbonate de soude dissous dans de l'eau tiède. Séchez avec soin et remettez les accessoires en place.
• Attendez 3 heures avant de brancher l'appareil afin de garantir des performances optimes.
• Voiture appeareil neuf peut avoir une odeur particuliere. Celle-ci disparaitra une fois qu'il commencerà à se refroidir.

1.3. Recommendations

• Ne pas utiliser des adapteurs ou joints qui pourrait provoquer le surchauffage ou l'incendie.
• Ne pas brancher sur la fiche des cables abimés et courbés.
• Ne tordez pas et ne pliez pas les câbles.
• Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les clayettes ou de se suspendre à la porte.
• Ne pas insérer la fiche dans la prise avec les mains mouillées.
• Les bouteilles contenant de l'alcool en grande quantité doivent être soignement rebouchées et placees perpendiculairement dans l'appareil.
• Ne pas toucher la surface réfrigerante avec les mains mouillées, afin d'éviter le risque d'être brûlé ou blessé.
  Lorsque la portedu réfrigérateur est

fermée, un vide s'installe. Patientez environ 1 minute avant de la rouvrir.

1.4. Instructions de sécurité

• Ne pas utiliser d'appareils électriques à l'intérieur du réfrigérateur.
• Si cet apparéil sert à remplaçer un nouveaux réfrigérateur, retirez-le ou détruirez les fermétures avant de vous débarrasser de l' apparéil. Ceci permet d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.
• Les réfrigerateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigerants qui doivent être evacués correctement. Veillez à ce que l'ancien réfrigerateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits appropriés. Parfois le revendeur reprend l'ancien réfrigerateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés anant la mise à la décharge.
• Les produits électriques et Electroniques usages ne doivent pas être jetés avec les ordures menagères. Renseignez-vous auprès du revendeur où vous avez achété ce produit pour obtenir la marche à suivre en matière de recyclage.

Remarque importante:

• Important! Avant demettre votre apparéil en route, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionne Conservez cette notice d'utilisat votre apparéil.

• A la réception de l'appareil, vérifie qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état.
• N'utilisez pas un apparéil endommagé. En cas de doute, vérifiez auprès de votre vendeur

2. INSTRUCTIONS DE MONTAGE

Avant l'installation veuilles dire attentivement ces instructions.

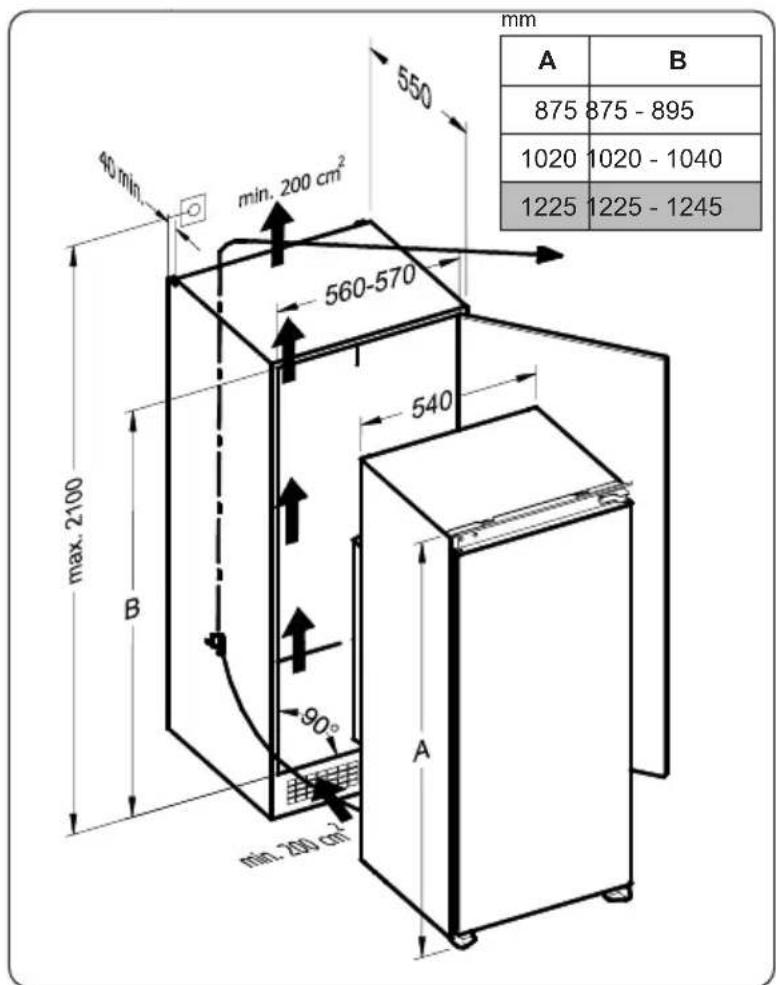

N'installez le réfrigérateur/congélateur que dans un meuble de cuisine stable.

Si nécessaire inversez le sens d'ouverture de la porte en suivant les instructions.

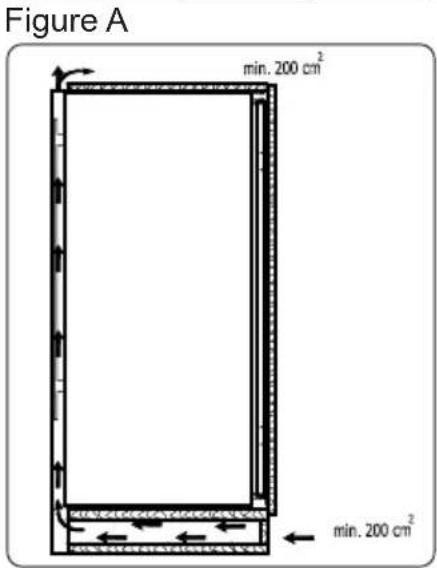

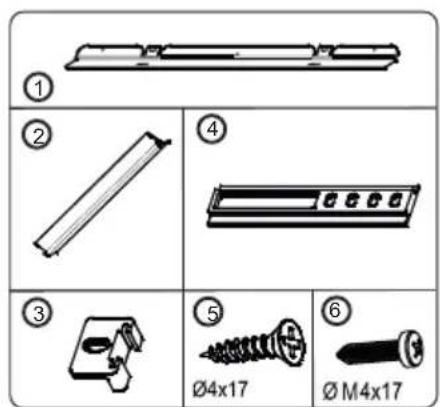

1. Référez-vous à la figure A pour la liste des pieces nécessaires à l'installation.

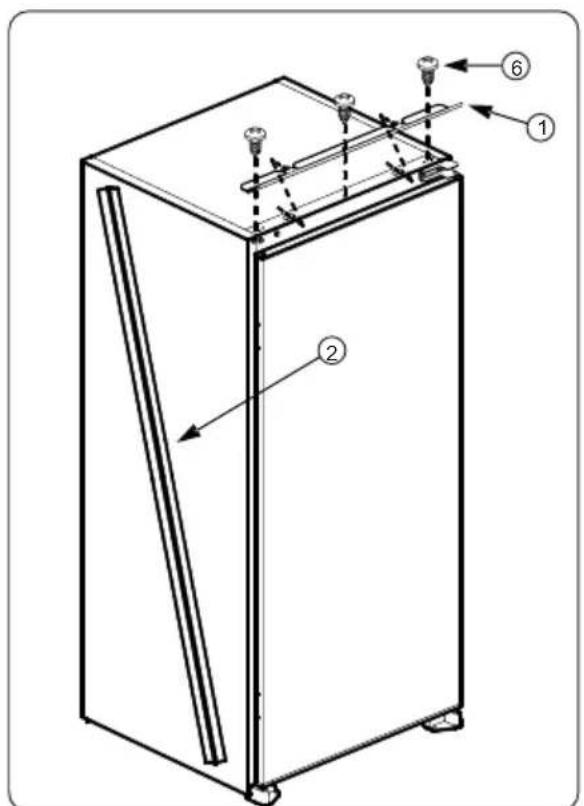

2. Insérer la barre de fer¹ dans les encoches sur le dessus du produit et vissez la⁶ en vous reférant à la figure D.
3. Passez le cordon d'alimentation par le conduit d'aération situé à l'arrière du produit afin qu'une fois le produit poussa dans la niche il soit facile de le branché. Se réferer à la figure C.

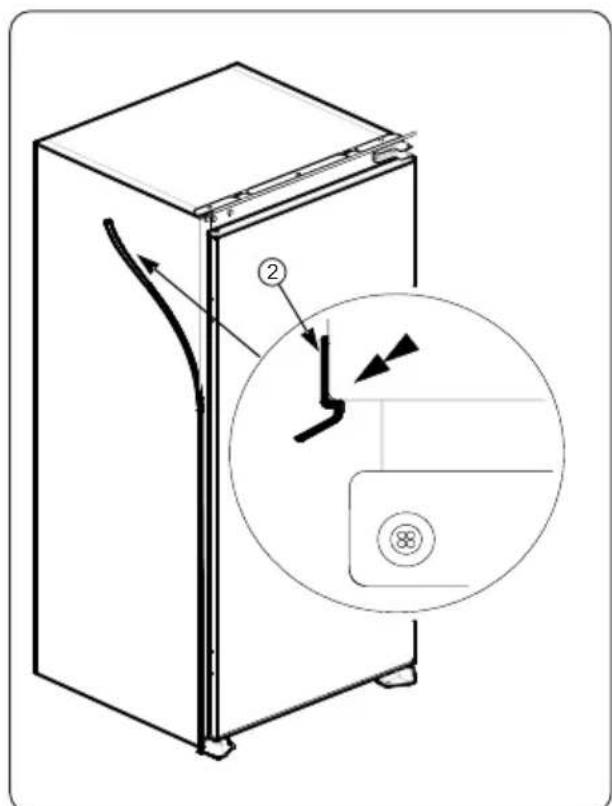

4. Couper le joint² suivant la hauteur nécessaire et coller le sur le côte du produit. Se référer à la figure E et à son agrandissement en vue par le dessus.
5. Relever l'appareil et glissez-le dans le meuble de cuisine.
6. Pousser l'appareil vers le fond du meuble jusqu'à ce que le joint² viennent combler l'espace entre le produit le meuble sur les côtes.
7. Aligner les pieds du produit avec le meuble de cuisine.

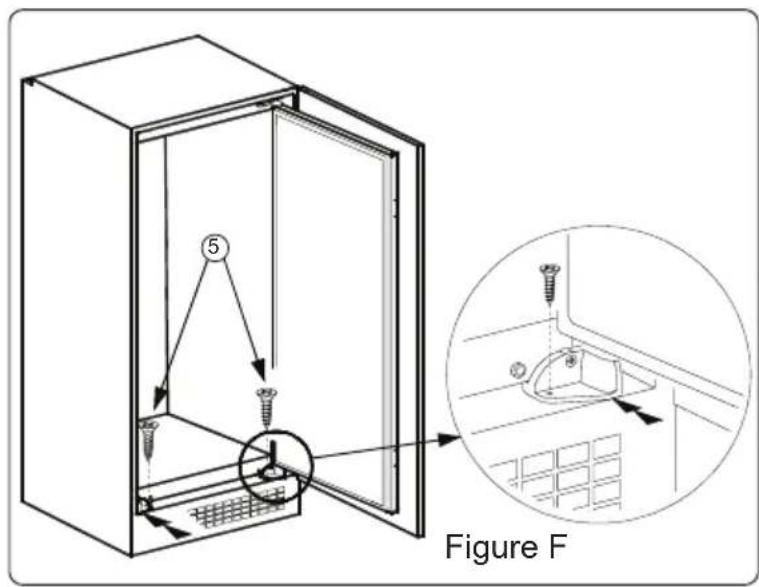

8. Vissez⁵ ces derniers. Se référer à la figure F.

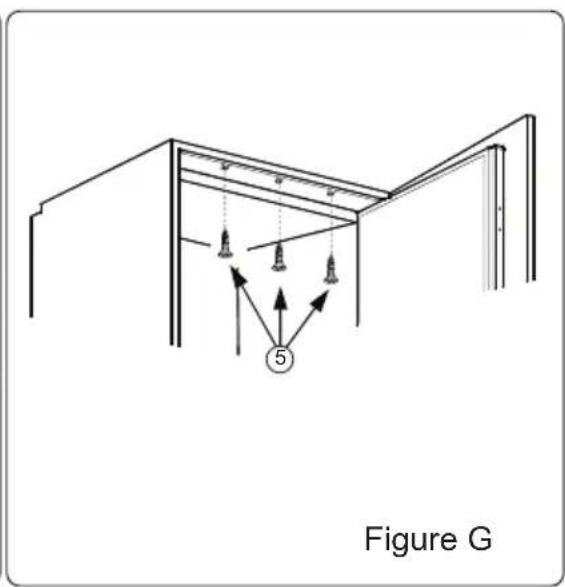

9. Vissez⁵ la barre de fer² en haut du produit au meuble de cuisine. Se référer à la figure G.

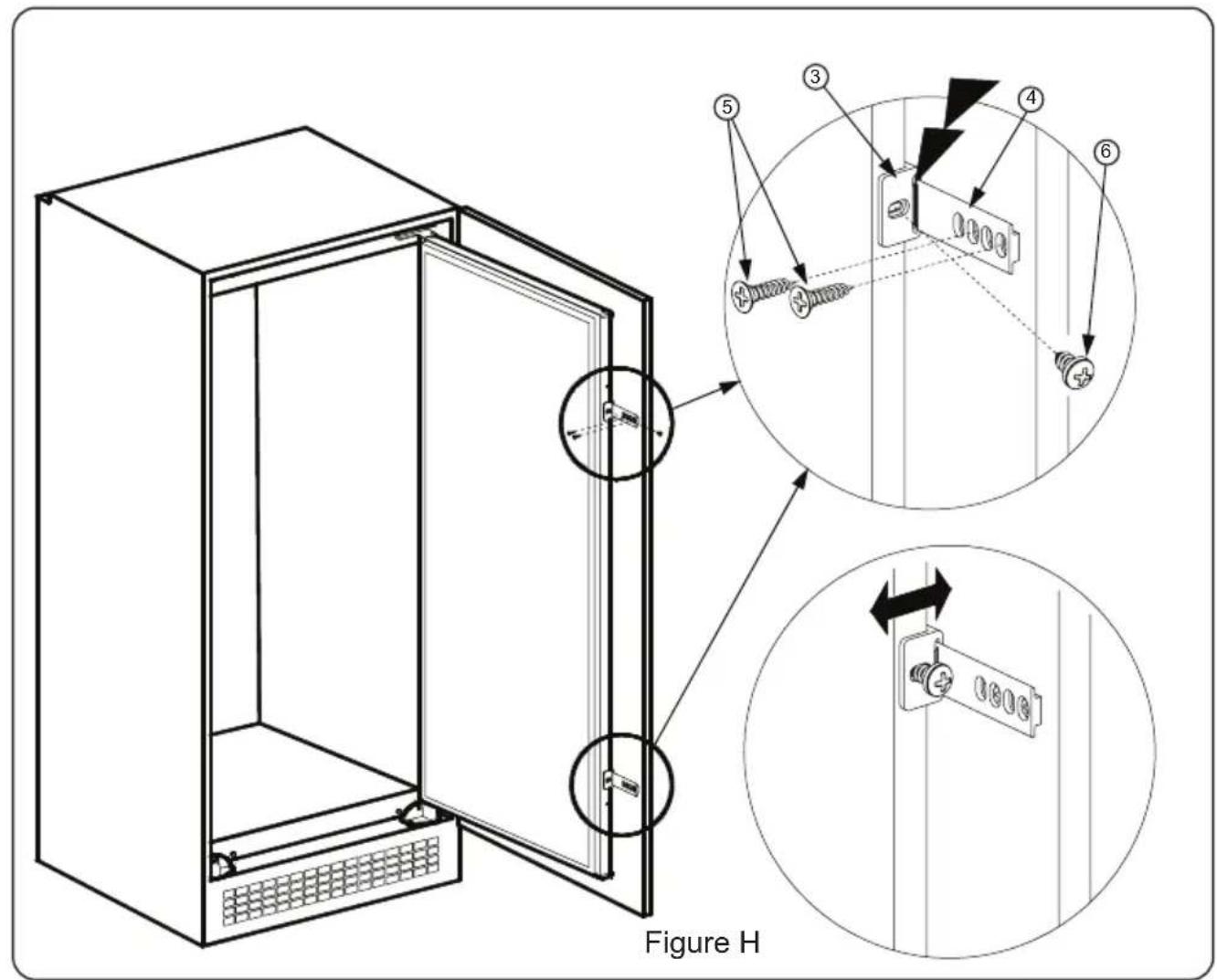

10. Vissez⁶ les guides³ des glissières sur la porte du produit. Se réferer à la figure H.
11. Coller la porte du produit à la porte du meuble de cuisine en les maintainant dans une position à 90^ .
12. Insérer la glissière dans le guide et aligner la fente comme sur l'agrandissement en haut à droite de la figure H.

13. Vissez la glissiere sur la portedu meuble de cuisine.

14. Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine. Se référer à la figure H.

Figure B

Figure C

Figure D

Figure E

2.1. Inversement Du Sens D'ouverture Des Portes

1. Ouvrez la porte du réfrigérateur¹⁴.
2. Démonter la charnière de la porte¹⁵ du réfrigérateur. (fig.K)
3. Dévisser l'axe du haut de la porte¹⁶ du réfrigérateur et montez-le de l'autre côté de la charnière (retourner cette dernière). (fig.K.a)
4. Dévisser l'axe du bas de la porte¹⁷ et repositionez-le de l'autre côté. (fig.K.b)
5. Retirez les caches en plastique et repositionez-les de I'autre cote. (fig.K.c)
6. Positionnez puis insérez la portedu réfrigérateur14 dans l'axe en bas18 et revissez la charnière15 en position haute.

Figure KFigure J

3. DESCRIPTION OF THE APPLIANCE

Cette presentation ne sert que de renseignement sur les parties de l'appareil, Celles-ci pourraient varier en fonction du modele de I'appareil.

1) Boitier thermostat
2) Etagère du réfrigérateur
3) Dessus du bac à légumes
4) Bac à légumes
5) Pieds gauche et droit
6) Balconnet à bouteilles
7) Balconnet intermédiaire
8) Casier à oeufs

4. FONCTIONS DIVERSES

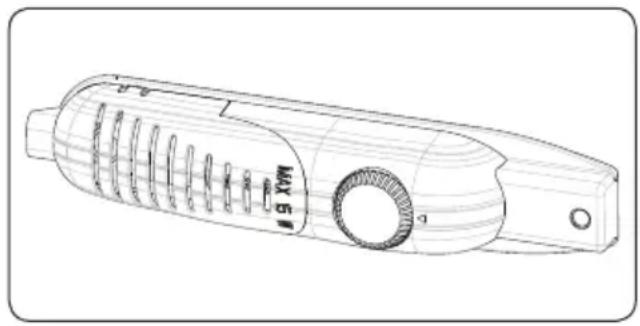

4.1. Reglage du thermostat

• Le thermostat régule la température du compartment réfrigérateur. En tournant le bouton de la position 1. vers la position 5., vous pouvez obtenir des Températures de plus en plus froides.
• En position « •», le thermostat est coupé et le refroidissement arrêté.

• Pour la conservation de moyenne durée d'aliments dans le compartment réfrigérateur, réglez le bouton du thermostat entre minimum et moyen. (1-3)
• Pour la conservation de longue durée d'aliments dans le compartment réfrigerateur, vous pouvez régler le bouton du thermostat sur moyen.(3-4)
• Remarque: la température ambiente, la température des alimentents tout justerangés et la fréquence d'ouverture de la porte affectent la température du compartment réfrigérateur. Si nécessaire, changez le réglage du thermostat.
• A la première utilisation de l'appareil, nous vous conseillons de laisser l'appareil fonctionner sans interruption pendant 24 heures jusqu'à ce qu'ilatteigne la température de refroidissement suffisante.
• Dans ce laps de temps, essayez de ne pas ouvrir la porte trop frequentlyment et placez-y le moins d'aliments possible.
• Si vous débranchez ou arrêtez l'appareil, attendez au moins 5 minutes avant de le rebrancher ou de le remettre en marche afin de ne pas endommager le compresseur.
• Les réfrigerateurs tout utile n'ont pas de

compartiment congélateur mais peuvent refroidir jusqu'à 4 - 6^

• Cét apparéil est conçu pour être utilisé à une température ambiente comprise entre 16^ et 32^ .

Classe climatique	Témpérature ambiente (°C)
T Entre 16 et 43
ST Entre 16 et 38
N Entre 16 et 32
SN Entre 10 et 32

5. RANGEMENT DES ALIMENTS

5.1. Kuhlschrank

• Pour réduire l'humidité et par conséquent le givre, ne placez jamais de liquides dans des recipients non fermés au réfrigerateur. Le givre s'accumule généralement dans les parties les plus froides de l'évaporateur, ce qui nécessite un dégivrage plus fréquent.
• Ne placez jamais d'aliments chauds au réfrigerateur. Laissez-les refroidir à température ambiente, puis rangez-les de manière à assurer la circulation de l'air dans le compartment réfrigerateur.
• Rien ne doit toucher la paroi du fond. Du givre pourrait se former ou des emballages pouraient y rester collés. Evitez d'ouvrir trop frequentlyment la portedu réfrigerateur.
• La viande et le poisson nettoyé que vous y placez (emballés ou entourés de films alimentaires) doivent être consommés dans un-delai de 1 à 2 jours.
• Rangez les fruits et légumes dans le bac à légumes sans les emballer.
• REMARQUE: Les pommes, les oignons et l'ail ne doivent pas etre conserves a l'intérieur du refrigerateur.

Aliment	Durée de conservation	Lieu de conservation
Fruits et légumes	1 semaine	Bac à légumes (sans emballage)
Viande et poisson	2 à 3 jours	Couverts avec des sacs en plastique ou placés dans un compartment réservé pour la viande (sur la clayette en verre)
Fromage frais	3 à 4 jours	Dans la clayette de portepéciale
Beurre et margarine	1 semaine	Dans la clayette de portepéciale
Produit embouteilé, lait et yaourt	Jusqu'à la date de péremption recommendée par le producteur	Dans la clayette de portepéciale
Oeufs 1 mois		Dans le casier à oeufs
Aliments cuits		Toutes les clayettes

6. NETTOYAGE ET ENTRETIEN

• Débranche l'appareil de la prise de courant avant le nettoyage.

• Ne versez pas d'eau sur l'appareil.

• Le compartment du réfrigerateur doit être nettoyé périodiquement avec une solution de bicarbonate de soude et de l'eau tiège.

• Nettoyez les accessoires séparément avec de l'eau et du savon. les placez pas dans le lave-vaisselle.

• N'utilisez pas des produits abrasifs, détergents ou savons. ÀpRES le lavage, rincez avec de l'eau propre et séchez soigneusement. Quand vous avez terminé le nettoyage, rebranchez la prise avec les mains sèches.

PENSEZ À DÉBRANCHER VOTRE RÉFRIGÉRATEUR

AVANT DE PROCÉDER AU NETTOYAGE.

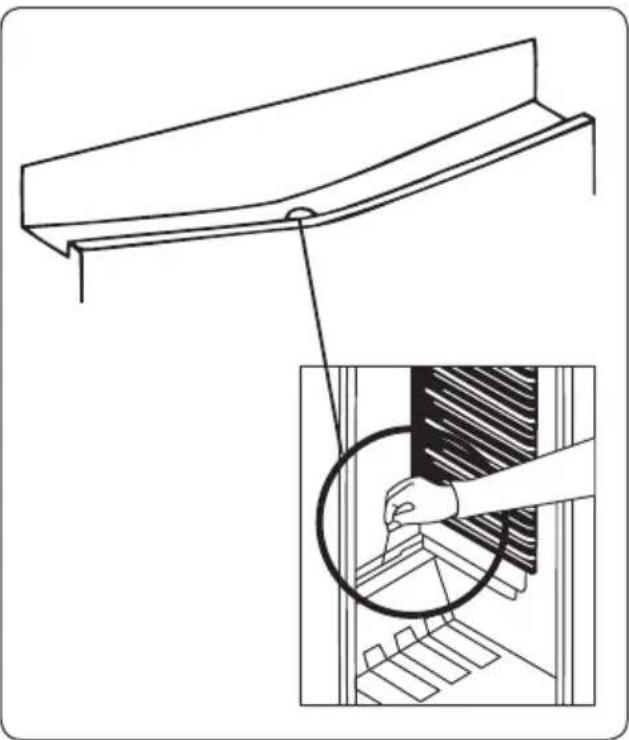

6.1. Dégivrée du compartment du réfrigérateur

• le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement. Le plateau d'évaporation et l'orifice d'évacuation de l'eau de dégivrage doivent être nettoyés régulièrement avec la tige de nettoyage du conduit de dégivrage pour éviter que l'eau ne s'accumule dans le bas du réfrigerateur.

• Le givre recouvrant les rayons de la partie de congélation doivent être raclés régulierement (à l'aide du racloir en plastique donné avec l'appareil). La partie de congélation, comme celle de réfrigération, doit être nettoyée deux fois par an, en dégelant le givre.

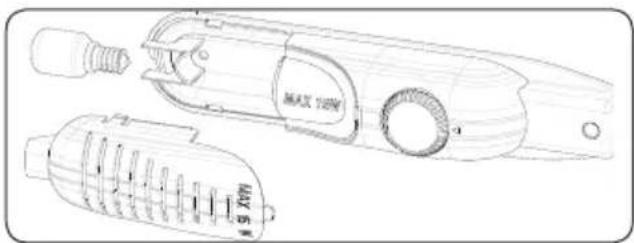

6.2. Remplacer I'ampoule

Quand you remplacer I'ampoule du compartment du refrigerateur:

1. Debranchez l'appareil de la prise de courant,
2. Pressez les crochets sur les cots du dessus du couvercle de la lampe et retirez le couvercle de la lampe.
3. Remplacez l'ampoule actuelle par une autre inférieure à 15 W.
4. Remettez le couvercle de la lampe et après 5 minutes, branchez l'unité.

Remplacement duvoyant à LED

Si levoyant à LED de vous

réfrigerateur s'allume,contactez le centre de dépannage car celui-ci doit être remplace uniquement par le personnel agreé.

7.1. Transport et déplacement

• Si nécessaire, conservez les cartons et le polystyrene d'emballage d'origine.
• Au cours du transport, l'appareil doit être maintenu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règles de transport inscrites sur le carton d'emballage.
• Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésiif pour éviter qu'ils ne s'entrechoquant.

Transportez votre réfrigérateur en position verticale.

8. AVANT D'APPELER LE SERVICE APRES VENTE

Le problème à l'origine du mauvais fonctionnement de votre réfrigerateur peut être mineur. Pour economiser du temps et de l'argent, procédez aux vérifications ci-dessous.

Votre réfrigérateur ne fonctionne pas

Vérifiez :

qu'il est branché,
- que l'interrupteur général de votre habitation n'est pas déconnecté,
- que le thermostat n'est pas positionné sur « • »,
- que la prise est adaptée. Pour ce faire, branchez un autre apparéil sur la même prise.

Votre réfrigérateur ne fonctionne pas de façon optimale :

Vérifiez :

• que vous ne l'avez pas surcharge,
• que les portes sont bien fermées,
• que le condensateur n'est pas couvert de poussière,
• que l'espace laissé derrière et sur les cots est suffisant.

Votre apparéil est bruyant :

La gaz de refroidissement qui circule dans le circuit de réfrigération peut parfois faire un petit bruit (glougloutement) même lorsque le compresseur ne fonctionne pas. Ne vous inquiètez pas, cela est tout à fait normal. Si vous entendez un bruit différent, vérifiez :

• que l'appareil est bien à l'horizontal,
• que rien ne touche l'arrière,
• que le contenu de l'appareil ne vigre pas.

S'il y a de l'eau dans la partie inférieure du réfrigérateur (modèle 145 litres)

Vérifiez que:

L'orifice de drainage de I'eau de dégivrage n'est pas bouché. Utilisez le bouchon de

I'orifice de drainage pour le nettoyer.

Recommendations

• Pour obtenir encore plus d'espace et une meilleure image, la partie de condensation du réfrigerateur doit être bien serrée sur la paroi arrière du réfrigerateur. Lorsque le réfrigerateur est en marche, il se peut que le mur d'à côte se gèle ou dégoutte. Ce n'est pas la peine de s'inquieter. Dans le cas où il y a une couche de glace assez épaissse (plus de 5 mm), débrancher le réfrigerateur jusqu'à la disparition de celle-ci. Dans un tel cas, il faut régler à nouveau le thermostat.
• Dans le cas où l'on prévoit ne pas utiliser le réfrigerateur pendant une longue période (vacances d'été), régler le thermostat au «•». Et nettoyer le réfrigerateur. Afin d'éviter la formation des moisissures et des odeurs, laisser la porte ouverte.
• Pour lemettreentierement hors tension, débrancher la fiche centrale (pour le nettoyage et quand on laisse la porte ouverte)

9. QUELQUES CONSEILS POUR ÉCONOMISER DE L'ÉNERGIE

1. Installez l'appareil dans une piece humide, bien aérée, loin de la lumière directe du soleil et des sources de chaleur comme (le radiateur, la cuisine, etc.). Dans le cas contraire, utilisez une plaque d'isolation.
2. Laissez les aliments et les boissons chauds refroidir hors de l'appareil.
3. Veillez à couvir les boissons et les aliments avant de les introduire dans l'appareil. Si vous ne le faites pas, l'humidité de l'appareil augmente d'intensité. Par conséquent, le processus de réfrigération prend plus de temps. Bien plus, le fait de couvir vos produits avant de les ranger dans l'appareil les met à l'abri des mauvaises odeurs.
4. Pendant l'introduction des alimentes et des boissons dans l'appareil, laissez la porte ouverte la moins longtemps possible.
5. Veillez à ce que les couvercles de tous les compartments de l'appareil restent fermés. (bac à legumes, compartment réfrigerateur, etc.).
6. Le joint de porte doit être propre et flexible. Remplacez les joints en cas d'usure.

52196556
