Caractéristiques techniques	Cuisinière à gaz avec 5 brûleurs, four à convection de 5,8 pieds cubes
Dimensions	Largeur : 76,2 cm, Profondeur : 73,7 cm, Hauteur : 91,4 cm
Type de combustible	Gaz
Contrôle de la température	Thermostat électronique avec affichage numérique
Fonctionnalités du four	Convection, nettoyage par pyrolyse
Utilisation	Idéale pour la cuisson de plats variés, y compris rôtis et pâtisseries
Maintenance	Nettoyage régulier des brûleurs et du four recommandé
Sécurité	Système d'arrêt automatique, sécurité enfant
Garantie	1 an sur les pièces et la main-d'œuvre
Informations générales	Compatible avec les bouteilles de gaz propane avec un kit de conversion

FOIRE AUX QUESTIONS - KFGC558JSS KITCHENAID

Comment allumer le four de la cuisinière KITCHENAID KFGC558JSS ?

Pour allumer le four, tournez le bouton de commande du four sur la température désirée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si le four ne chauffe pas ?

Vérifiez si le four est correctement branché et si le gaz est ouvert. Assurez-vous également que le bouton de commande est réglé sur une température adéquate.

Comment nettoyer les grilles de la cuisinière ?

Les grilles peuvent être nettoyées avec de l'eau chaude savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Le four émet une odeur lors de la première utilisation, est-ce normal ?

Oui, il est normal que le four dégage une légère odeur lors de la première utilisation. Cela est dû aux résidus de fabrication. Aérez la pièce si nécessaire.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température souhaitée. Attendez quelques minutes pour que le four atteigne la température réglée.

Que faire si le four affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Si le problème persiste, contactez le service client.

Comment utiliser le mode gril de la cuisinière ?

Pour utiliser le mode gril, réglez le bouton de commande sur la fonction gril et ajustez la température selon vos besoins.

Est-il possible de cuisiner avec des plats en verre dans le four ?

Oui, vous pouvez utiliser des plats en verre, mais assurez-vous qu'ils sont conçus pour une utilisation au four.

Comment savoir si le four est préchauffé ?

La plupart des modèles de four KITCHENAID ont un indicateur lumineux qui s'allume lorsque le four atteint la température désirée.

Comment résoudre un problème de flamme irrégulière sur la cuisinière ?

Assurez-vous que les brûleurs sont correctement nettoyés et que les orifices ne sont pas obstrués. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI KFGC558JSS KITCHENAID

Pour utilisation résidentielle uniquement

Outils et pièces. 32

Exigences d'emplacement 33

Spécifications électriques 35

Spécifications de l'alimentation en gaz............36

Instructions d'installation. 38

Déballage de la cuisine...... 38

Retirer la porte. 38

Installation de la bride antibasculement...39

Raccordement au gaz. 40

Vérification de l'emplacement de la bride antibasculement. 41

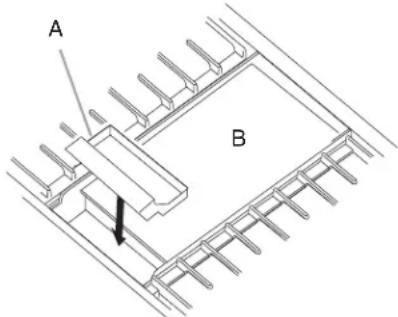

Installer le plateau d'égouttement 41

Système d'allumage électronique 41

Ajustement de l'aplomb de la cuisine...42

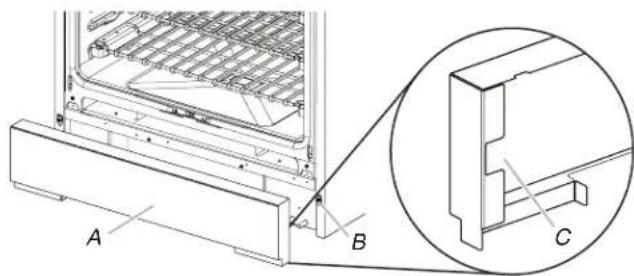

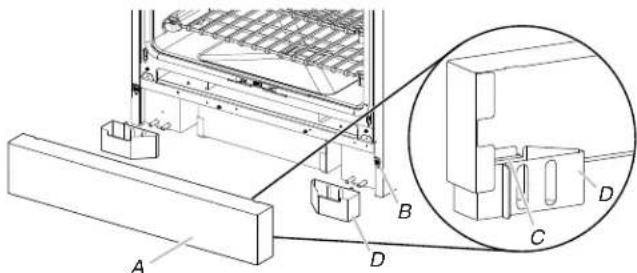

Installer la plinthe 42

Conversion pour l'alimentation au propane............43

Conversion au gaz naturel 51

Conserver ces instructions à l'usage de l'inspecteur des installations électriques local.

Installeur: Remettre les instructions d'installation au propriétaire.

Propriétaire: Conserver les instructions d'installation pour référence ultérieure.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT: Si les renseignements dans ces instructions ne sont pas exactement observés, un incendie ou une explosion peut survenir, causant des dommages au produit, des blessures ou un décès.

-Ne pas entreposer ni utiliser de l'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager. -QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

• Ne pas tenter d'allumer un appareil.
• Ne pas toucher à un commutateur électrique.
• Ne pas utiliser le téléphone se trouvant sur les lieux.
• Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre ses instructions.
• À défaut de joindre votre fournisseur de gaz, appeler les pompiers.
• L'installation et l'entretien doivent être effectués par un installateur qualifié, une agence de service ou le fournisseur de gaz.

AVERTISSEMENT: L'odorat ne permet pas toujours la détection d'une fuite de gaz.

Les distributeurs de gaz recommandant l'emploi d'un détecteur de gaz (homologation UL ou CSA).

Pour d'autres informations, contacter le fournisseur de gaz local.

En cas de détection d'une fuite de gaz, exécuter les instructions "Que faire dans le cas d'une odeur de gaz".

Attention :

Ne faites jamais fonctionner la surface de cuisson, sur le dessus de cet appareil, sans surveillance.

• Le non-respect de cette mise en garde pourrait entraîner un incendie, une explosion ou un risque de brûlure et ainsi causer des dommages matériels, des blessures ou la mort.
• Si l'appareil prend feu, tenez-vous à l'écart et appelez immédiatement votre service des incendies.

NE TENTEZ JAMAIS D'ETEINDRE UN FEU DE GRAISSE OU D'HUILLE EN L'ASPERGEANT D'EAU.

IMPORTANT: Ne pas installer un système de ventilation avec évacuation de l'air vers le bas, qui évacuerait l'air vers cet appareil de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d'allumage et de combustion avec cet appareil de cuisson à gaz et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

Dans l'État du Massachusetts, les instructions d'installation suivantes sont applicables :

■ Les travaux d'installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le personnel qualifié d'une entreprise licenciée par l'État du Massachusetts. - Remplacer par des dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l'utilisation devraient être indiqués. Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 4 pi (121,9 cm).

ΔAVERTISSEMENT
Risque de basculement Un enfant ou une personne adulte peut faire basculer la cusinière, ce qui peut causeur un décès. Fixer la bride antibasculément au plancher ou au mur, conformément aux instructions d'installation. Faire glisser de nouveau la cusinière de façon à ce que le pied arrêté de la cusinière se trouve dans la fente de la bride antibasculément. Réengager la bride antibasculément si la cusinière a été déplacée. Ne pas faire fonctionner la cusinière si la bride antibasculément n'est pas installée et engagée. Le non-respect de ces instructions peut causeur un décès ou des brûlures graves aux enfants et aux adults.
Pied de la cusinière	Pour vérifier que la bride antibasculément est bien installée et engagée: •Faire glisser la cusinière vers l'avant. •Vérifier que la bride antibasculément est bien fixée au plancher ou au mur. •Faire de nouveau glisser la cusinière vers l'arrêté de sorte que le pied de la cusinière se trouve sous la bride antibasculément. •Voir les instructions d'installation pour plus de détails.

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprindre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Clé à tuyauterie Clé à molette ou clé de 5/8 po (16 mm)

Tournevis à tête plate de 1/8 po x 4^1/4 po (3 mm x 100 mm)

Tournevis cruciforme n° 2

Perceuse Clé à clique de 3/8 po

(9,5 mm)

Clé mixte de 15/16 po (24 mm)

Pince

Niveau Coupe-tube Tourne-écrou de 1/4 po

(6,4 mm), 3/8 po (9,5 mm) et 5/16 po (7,9 mm)

Marqueur ou crayon

Foret de maçonnerie à pointe carburée de 3/16 po (4,8 mm)

Foret de 1/8 po (3,2 mm)

Composant étanche des raccords filtres résistant au gaz propane

Solution non corrosive de détection des fuites

Ruban à mesurer

Pour les conversions gaz propane/naturel

Grand tournevis à lame plate Clé à molette Tourne-écrou de 7 mm Ruban adhésif de masquage

Clé ouverte de 1/2 po (1,3 cm)

Briquet Tournevis Torx

T20

Tournevis carré n° 1

Tournevis cruciforme n° 2

TORX et T20 sont des marques déposées de Acument Intellectual Properties, LLC.

Pièces fournies

Vérifier que toutes les pièces sont données.

Trousse de bride antibasculement

A. Bride antibasculement B. (4) vis à tête cruciforme no 8-18 x 1 po (2,5 cm)

REMARQUE: La bride antibasculement doit être solidement fixée au sous-plancher. La profondeur du plancher peut nécessiter des vis plus longues pour l'ancrage de la bride dans le sous-plancher. Des vis plus longues sont offertes chez votre quincaillerie locale. Voir la section « Installation de la bride antibasculement »

■ Grilles de brûleur Chapeaux de brûleur Plateau d’égoutement de la plaque à frire (sur modèles avec plaque à frire)

Pièces nécessaires

Tous les modèles doivent être installés avec un dosseret si l'installation se fait sans dégagement entre l'appareil et une paroi arrière combustible comme un mur en gypse. Voir « Dimensions de l'armoire » à la section « Exigences d'emplacement » pour les spécifications concernant l'installation.

Vérifier les codes locaux et consulter le fournisseur de gaz. Vérifier l'alimentation en gaz et l'alimentation électrique existantes. Voir les sections « Spécifications électriques » et « Spécifications de l'alimentation en gaz ».

Il est recommandé de faire réaliser tous les raccordements électriques par un electricien qualifié agréé.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Ne pas obstruer le flux de combustion et de ventilation.

C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique se trouve sous la console, du côté droit. Il est recommandé qu'une hotte de cuisinière de 585 CFM (993,9 m³/h) ou plus soit installée au-dessus de la cuisinière.

Suivre les instructions d'installation de la hotte de cuisinière ou de l'ensemble hotspot/micro-ondes pour les dimensions de dégagement à respecter au-dessus de la surface de la table de cuisson.

Dans le cas d'une cuisinière encastrée, l'enceinte doit recouvrir complètement les côtés et l'arrière de la cuisinière. Toutes les ouvertures dans le mur ou le plancher de l'emplacement d'installation de la cuisinière doivent être scellées. Ne pas réaliser de scellement entre la cuisine et les armoires latérales. Respecter les dimensions individuelles pour les ouvertures à découvert dans les meubles. Ces dimensions constituent les valeurs minimales des dégagements.

La bride antibasculement doit être installée. Pour l'installation de la bride antibasculement fournie avec la cuisinière, voir la section « Installation de la bride antibasculement » Une source d'électricité avec liaison à la terre est nécessaire. Voir la section « Spécifications électriques »

■Un raccordement adéquat à l'alimentation en gaz doit être disponible. Voir la section « Spécifications de l'alimentation en gaz » Contacter un installateur de revêtement de sol qualifié, qui pourra déterminer si le revêtement de sol peut résister à une température d'au moins 200°F (93 °C). Dans le cas de l'installation de la cuisine répar-deussus un tapis, placer sous la cuisine réelle une plaque d'appui isolée, ou une plaque de contreplaqué de 1/4 po (6,4 mm).

IMPORTANT: Pour éviter d'endommager les armoires, consulter le constructeur de la maison ou le fabricant des armoires pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte la température maximale permise de 194°F (90^) pour les armoires en bois.

Résidence mobile - spécifications additionnelles à respecter lors de l'installation

L'installation de cette cuisinière doit s'effectuer conformément à la norme Manufactured Home Construction Safety Standards, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, title 24, HUD, Part 280). Lorsque cette norme n'est pas applicable, utiliser la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou les dispositions des codes locaux.

Au Canada, l'installation de cette cuisinière doit respecter la plus récente version des normes CAN/CSA-A240 ou les dispositions des codes locaux.

Autres critères à respecter pour une installation en résidence mobile :

Dans le cas de l'installation de cette cuisinière dans une résidence mobile, la cuisinière doit être fixée au plancher durant tout déplacement du véhicule. Toute méthode de fixation de la cuisinière est adaptée dans la mesure où elle satisfait aux critères des normes mentionnées ci-dessus. L'installation des appareils conçus pour les parcs de véhicules récréatifs doit respecter les codes de l'État/la province, d'autres codes, en l'absence de ces derniers, ou la norme ANSI A119.5 pour les parcs de véhicules récréatifs.

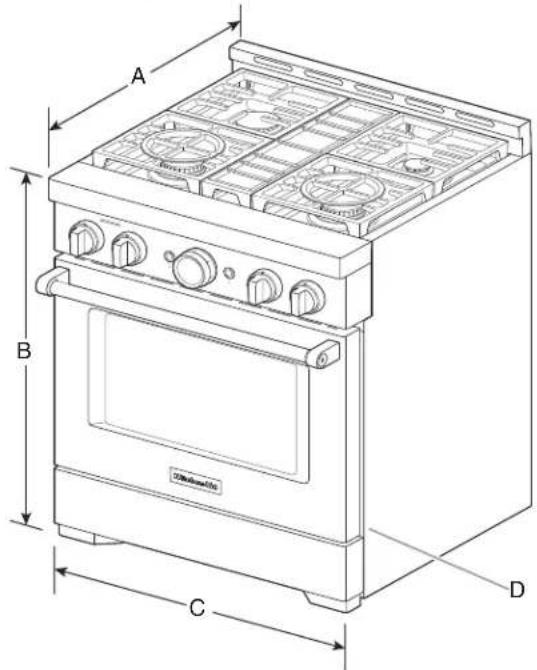

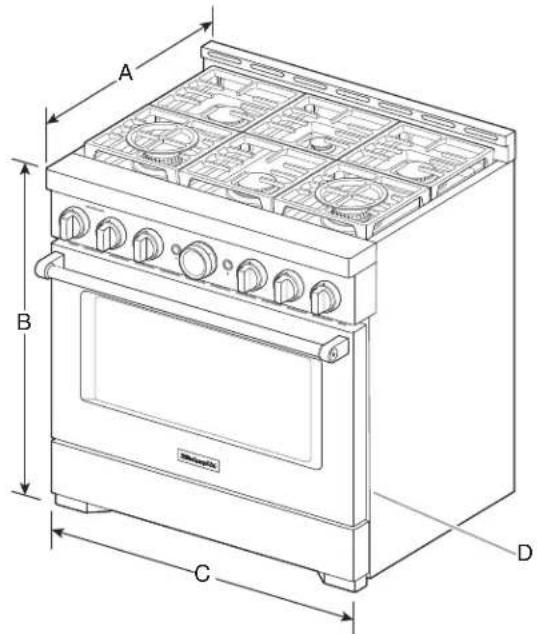

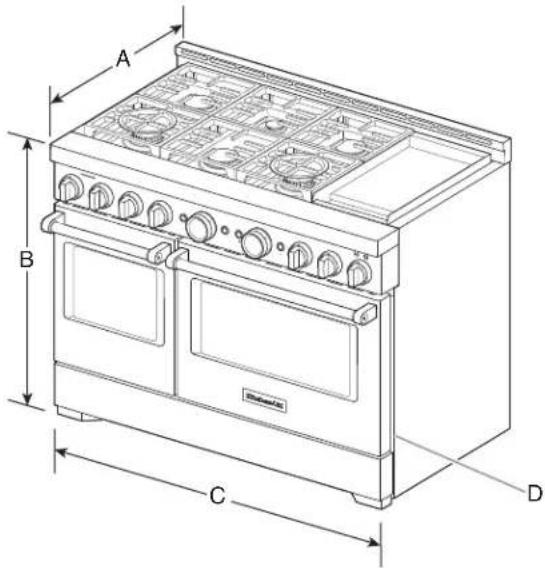

Dimensions du produit

REMARQUE: Les caractéristiques de la table de cuisson peuvent varier.

Modèles de 30 po (76,2 cm)

A. Profondeur avec le tableau de commande: 2734 po (70,5 cm) (voir REMARQUE). B. Hauteur de la cuisine lorsqu'elle est appuyée sur les roulettes: 36 po (91,4 cm). C. Largeur: 2978 po (75,7 cm) D. Plaque signalétique (située sur le panneau avant latéral).

Modèles 36 po (91,4 cm)

A. Profondeur avec le tableau de commande: 2734 po (70,5 cm) (voir REMARQUE). B. Hauteur de la cuisine lorsqu'elle est appuyée sur les roulettes : 36 po (91,4 cm). C. Largeur: 3578 po (91,1 cm) D. Plaque signalétique (située sur le panneau avant latéral).

Modèles de 48 po (121,9 cm)

A. Profondeur avec le tableau de commande: 2734 po (70,5 cm) (voir REMARQUE). B. Hauteur de la cuisine lorsqu'elle est appuyée sur les roulettes: 36 po (91,4 cm). C. Largeur: 47 1/8 po (121,6 cm) D. Plaque signalétique (située sur le panneau avant l'étal).

REMARQUE: Dans le cas d'une installation entre des armoires de 24 po (61,0 cm) avec plan de travail de 25 po (63,5 cm), l'avant de la porte du four sera en saillie de 3 po (7,6 cm) au-delà de la façade des armoires de 24 po (61,0 cm).

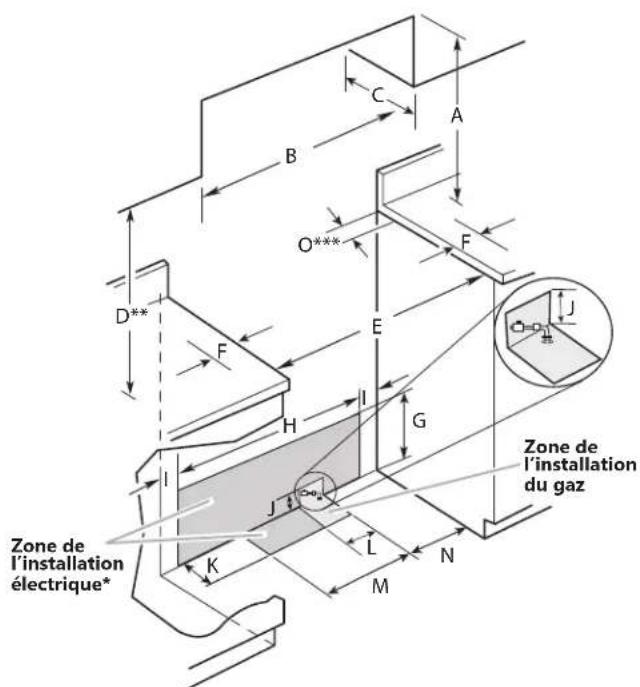

Spécifications de l'armoire

Les dimensions de l'espace entre les armoires correspondant à une installation entre des armoires de 24 po (61,0 cm) de profondeur, avec plan de travail de 25 po (64,0 cm) de profondeur et de 36 po (91,4 cm) de hauteur. Les dimensions doivent être respectées pour que les éléments soient en affreurement avec la paroi arrêtée.

IMPORTANT: Si une hotte, une caisse de hotte ou un ensemble hottent/four à micro-ondes est installé au-dessus de la surface de cuisson, suivre les instructions d'installation de la hotte ou de l'ensemble hottent/four à micro-ondes pour obtenir les dimensions de dégagement à conserver au-dessus de la surface de cuisson.

A. Pour la distance libre minimale vers la partie supérieure de la cuisinière. B. Modèle de 30 po (76,2 cm): Largeur minimale de l'armoire supérieure de 30 po (76,2 cm).

Modèle de 36 po (91,4 cm): Largeur minimale de l'armoire supérieure de 36 po (91,4 cm).

Modèle de 48 po (121,9 cm): Largeur minimale de l'armoire supérieure de 48 po (121,9 cm).

C. Profondeur maximale des armoires supérieures de 13 po (33 cm). D. Espace entre l'armoire supérieure et le comptoir : 18 po (45,7 cm). E. 30 po (76,2 cm) sur les modèles de 30 po (76,2 cm).

36 po (91,4 cm) sur les modèles de 36 po (91,4 cm). 48 po (121,9 cm) sur les modèles de 48 po (121,9 cm).

Dégagement minimal de 12 po (30,4 cm) entre l'un ou l'autre côté de la cuisinière et la paroi latérale ou d'autres matériaux combustibles. 15 po (38,1 cm) 22 po (55,9 cm) sur les modèles de 30 po (76,2 cm). 28 po (71,1 cm) sur les modèles de 36 po (91,4 cm).

40 po (101,6 cm) sur les modèles de 48 po (121,9 cm).

1. 4 po (10,1 cm) J. 3 po (7,6 cm) K. 5 po (12,7 cm) L. 3 po (7,6 cm) sur les modèles de 30 po (76,2 cm). 11 po (27,9 cm) sur les modèles de 36 po (91,4 cm). 21 po (53,3 cm) sur les modèles de 48 po (121,9 cm).

M. 7½ po (19,0 cm)

N. 9 po (22,9 cm) O. 6 po (15,2 cm)

Modèle de 30 po (76,2 cm): Distance de séparation minimale de 42 po (106,7 cm) ou plus entre le dessus de la table de cuisson et le dessous d'une surface combustible.

Modèle de 36 po (91,4 cm): Distance de séparation minimale de 42 po (106,7 cm) ou plus entre le dessus de la table de cuisson et le dessous d'une surface combustible.

Modèle de 48 po (121,9 cm) : Distance de séparation minimale de 48 po (121,9

Si la surface de la paroi arrière est fabriquée d'un matériel combustible et qu'aucun dosseret n'est installé, un dégagement minimal de 6 po (15,2 cm) est nécessaire pour tous les modèles.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

IMPORTANT: La cuisinière doit être reliée à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence de codes locaux, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

On peut obtenir un exemplaire de la norme ci-dessus auprès de :

L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 A, protégé par fusible. On recommande également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommandé de raccorder la cuisinière sur un circuit distinct exclusif à cet appareil. - Les systèmes d'allumage électronique fonctionnent avec des limites de tension étendues, mais une liaison à la terre correcte et une polarité appropriée sont nécessaires. Vérifier que la prise fournit une alimentation de 120V et qu'elle est correctement reliée à la terre. Le schéma de câblage se trouve dans un sac de plastique transparent placé derrière le garde-pieds.

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 14 po (36 cm) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel autorisé d'une compétence de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Observer les dispositions de tous les codes et règlements en vigueur.

IMPORTANT: Cette installation doit être effectuée conformément avec les codes et règlements locaux. En l'absence de codes locaux, l'installation doit être effectuée en conformité avec l'édition la plus récente du American National Standard, National Fuel Gas Code ANSI Z223.1/NFPA 54 ou l'édition la plus récente du au Canada, le Code sur l'installation du gaz naturel et du propane, CSA B149.1.

IMPORTANT: La cuisine doit être raccordée à une source d'alimentation en gaz régulée.

IMPORTANT: Les tests de fuite de la cuisinière doivent être effectués selon les instructions du fabricant.

Gaz naturel :

Cette cuisinière a été configurée à l'usine pour l'alimentation au gaz naturel. La plaque signalétique située sous la console, du côté droit, contient des informations sur les types de gaz utilisables. Si le type de gaz disponible n'est pas mentionné sur la plaque signalétique, consulter le fournisseur local.

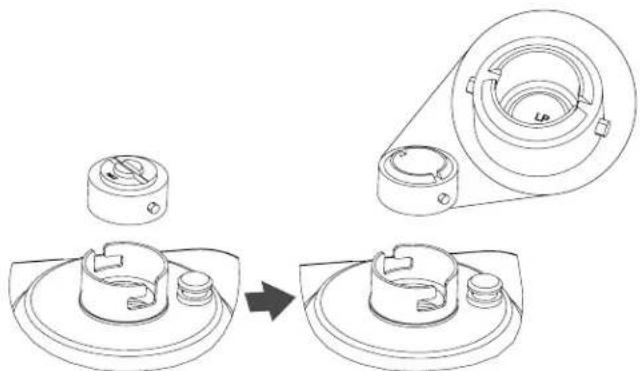

Conversion pour l'alimentation au propane :

L'opération de conversion doit être exécutée par un technicien de réparation qualifié.

Ne pas entreprendre de convertir la cuisinière pour une utilisation avec un gaz différent de celui indiqué sur la plaque signalétique sans d'abord consulter le fournisseur de gaz. Pour la conversion au gaz propane, utiliser la trousse de conversion au gaz propane fournie avec la cuisinière et voir la section « Conversions pour changement de gaz ». Les pièces pour cette trousse se trouvent dans le sachet contenant la documentation fournie avec la cuisinière.

Canalisation d'alimentation en gaz

■ Installer une canalisation de gaz rigide de 3/4 po (1,9 cm) jusqu'à l'emplacement d'installation de la cuisinière. L'emploi d'une canalisation de diamètre inférieur sur un circuit plus long peut causer une insuffisance du débit d'alimentation en gaz. Pour l'alimentation au propane, le diamètre des canalisations ou tuyaux doit être de 1/2 po (1,3 cm) minimum. En général, le fournisseur de gazopropane détermine les matériaux à utiliser et le diamètre approprié.

REMARQUE: On doit utiliser un composé d'étanchéité pour tuyauteries résistant à l'action du gaz propane. Ne pas utiliser de ruban TEFLON ®†.

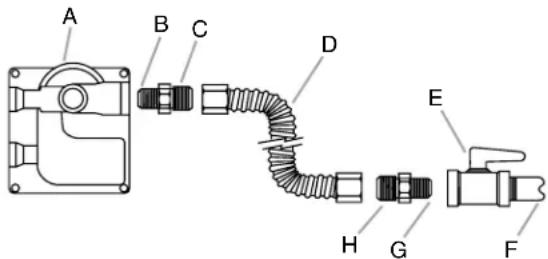

Raccord métallique flexible :

Si le code local le permet, on peut utiliser un raccord métallique flexible neuf (homologation CSA) de 4 à 5 pi (122 à 152 cm) de longueur, diamètre interne 5/8 po (1.6 cm) ou 3/4 po (1.9 cm), pour raccorder la cuisinière à la canalisation de gaz.

■Un raccord de tuyauterie mâle de 1/2 po (1,3 cm) est nécessaire pour la connexion sur le raccord à filetage femelle à l'entrée du détendeur de l'appareil.

Ne pas plier ou endommager le tuyau de métal flexible lors du déplacement de la cuisinière.

IMPORTANT : Tous les raccords doivent être bien serrés à l’aide d’une clé. Ne pas serrer excessivement la connexion sur le détendeur. Un serrage excessif pourrait provoquer une fissuration du détendeur et une fuite de gaz. Lors du serrage des raccords, empêcher le détendeur de tourner ou de bouger.

Robinet d'arrêt nécessaire :

Procéder à l'installation d'une vanne de fermeture manuelle pour la conduite de gaz dans un endroit facile d'accès. Ne pas entraver l'accès au robinet d'arrêt manuel. Le robinet permet d'ouvrir ou de fermer l'alimentation en gaz de la cuisinière.

A. Canalisation de gaz B. Robinet d'arrêt en position ouverte C. Vers la cuisine

Défendeur

Le détendeur fourni avec cette cuisinière doit être utilisé. La pression d'alimentation du détendeur doit respecter les indications suivantes pour obtenir un fonctionnement correct :

Gaz naturel :

Pression minimale: 5 po (12,7 cm) de colonne d'eau Pression maximale: 14 po (35,6 cm) de colonne d'eau

Gaz propane :

Pression minimale : 10 po (25,4 cm) de colonne d'eau

Pression maximale: 14 po (35,6 cm) de colonne d'eau

En cas d'incertitude quant à la pression d'alimentation à établir, contacter le fournisseur de gaz local.

Débit thermique des brûleurs - altitude

Les débits thermiques indiqués sur la plaque signalétique correspondant à une altitude d'utilisation inférieure à 2000 pi (609,6 m).

Lorsque l'appareil est utilisé à une altitude supérieure à 2000 pi (609,6 m), on doit réduire le débit thermique indiqué de 4% pour chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la mer (non applicable au Canada).

Essai de pression de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d'au moins 1 po [2,5 cm] à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

Mise sous pression à une pression supérieure à 1/2 lb/po² (3,5 kPa) (14 po [35,6 cm] de colonne d'eau)

Lors de tout test de mise sous pression de ce système à une pression supérieure à 1/2 lb/po² (3,5 kPa), on doit déconnecter la cuisinière et son robinet d'arrêt individuel de la canalisation de gaz.

Mise sous pression à une pression de 1/2 lb/po² (3,5 kPa) (14 po [35,6 cm] de colonne d'eau) ou moins

Lors de tout test de mise sous pression de la canalisation de gaz à une pression égale ou inférieure à 1/2 lb/po² (3,5 kPa), on doit isoler la cuisinière de la canalisation de gaz par fermeture de son robinet d'arrêt manuel individuel.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Oter les matériaux d'emballage, le ruban adhésif et la pellicule protectrice de la cuisinière. Maintenir la palette d'expédition sous la cuisinière. Retirer les grilles de four et le sachet de pièces de l'intérieur du four. Retirer les grilles du dessus du four.

Retirer la plinthe

1. La plinthe de votre cuisine est emballée sur le dessus de l'appareil.

a. Enlever la plinthe du dessus de la cuisine et de l'emballage.

A. Plinthe

Emballage enlevé A. Plinthe

b. Placer la plinthe de côté pour éviter les rayures.

1. Pour les modèles de 48 po (121,9 cm) uniquement, faire pivoter le support central dans le sens antihoraire pour le dégager de la palette jusqu'à la butée.

REMARQUE: Ce support est utilisé uniquement pour l'expédition et n'est pas nécessaire à l'installation.

1. Disposer un morceau de carton provenant de l'emballage sur le plancher derrière la cuisinière. À deux personnes ou plus, saisir fermement chaque côté de la cuisinière. Soulever la cuisinière d'environ 3 po (8,0 cm) et la déplacer vers l'arrière jusqu'à la faire descendre de la palette d'expédition. Installer la cuisinière sur le carton pour éviter d'endommager le plancher.

Retrait des portes

Ne pas retirer les cales d'espacement latérales de porte avant que la cuisine ne soit prête pour l'installation. Si on retire les cales d'espacement de la porte, celle-ci pourrait se déplacer et endommager le loquet de porte. Ne pas soulever ou déplacer la cuisinière par les poignées de la porte ou le panneau de commande. Avant d'installer la cuisine, vous devrez retirer les portes du four. Préparer une surface où l'on pourra déposer les portes. Cette surface doit être plate et recouverte d'une couverture douce. On peut aussi utiliser les cornières de l'emballage.

A. Charnière de la porte du four en position de verrouillage.

B. Charnière de la porte du four en position de déverrouillage.

Fermer partiellement la porte pour engager les loquets de la gache de porte. La porte restera bloquée à cette position.

Retirer et remettre en place les portes du four avec les deux mains. Vous devrez peut-être basculer doucement la porte d'un côté et de l'autre.

Encoche située dans le châssis du four pour le loquet de charnière de la porte.

Réinstallation de la porte

Pour remettre en place les portes du four, identifier les encoches pour les loquets de charnière situées dans la cavité du four, puis répéter les étapes précédentes dans l'ordre inverse. S'assurer que la porte ferme correctement et qu'il n'y a pas de blocage au niveau du loquet de la porte. Si nécessaire, replacer la porte et répéter les étapes précédentes. Si la cuisinière est connectée à une source d'alimentation électrique, ouvrir et fermer la porte pour s'assurer que la lampe du four s'allume et s'éteint convenablement. La cuisinière est équipée de pieds et de roulettes de nivellement. Une fois que l'on a retiré la cuisinière de la palette d'expédition, s'assurer que les pieds de nivellement ne sont pas en contact avec le sol, et utiliser les roulettes pour déplacer la cuisinière en position. Toujours couvrir la surface du sol pour éviter d'endommager le sol. Ne pas faire rouler la cuisinière directement sur le sol.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisine, ce qui peut causer un décès.

Fixer la bride antibasculante au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrêté de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Déterminer la méthode de montage à utiliser : au plancher ou au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser la méthode de montage au mur.

1. Déterminer et marquer l'axe central de l'espace à découvrir. On doit installer la bride de montage du côté gauche de la découverte. Placer la bride de montage dans l'ouverture découverte comme indiquée dans l'illustration suivante.

Mesure b:

Cuisinières de 30 po (76,2 cm) : 13 po (33,0 cm)

Cuisinières de 36 po (91,4 cm) : 16 po (40,6 cm)

Cuisinières de 48 po (121,9 cm) : 22 po (55,9 cm)

Mesure c:

Distance optionnelle du mur arrière. Si le mur arrière est fabriqué d'un matériel combustible et qu'aucun dosseret n'est installé, un dégagement minimal de 6 po (15,2 cm) est nécessaire pour tous les modèles. Adapter l'installation de la bride antibasculement.

A. Axe central B. Axe central de l'ouverture découvert jusqu'au bord extérieur de la bride antibasculement. C. Mur arrière au dos de la cuisine

1. Percer deux trous de 1/8 po (3,0 mm) qui correspondent aux trous de la bride selon la méthode de montage déterminée. Voir les illustrations suivantes.

Montage au plancher A. vis no 12 × 1 5 / 8 po (4,1 cm) B. Bride antibasculement

Montage mural A. vis no 12 x 1 5/8 po (4,1 cm) B. Bride antibasculement

1. Utiliser un tournevis cruciforme pour visser la bride antibasculement au mur ou au plancher à l'aide de deux vis no 12 × 1 5/8 po (4,1 cm) incluses. En fonction de l'épaisseur du plancher, des vis plus longues peuvent s'avérer nécessaires pour fixer la bride au sous-plancher. Des vis plus longues sont offertes chez votre quincaillerie locale.
2. Déplacer la cuisinière suffisamment près de l'ouverture pour pouvoir effectuer les raccordements électriques. Retirer la plaque de transport, le carton ou le panneau de fibres dur de sous la cuisinière.
3. Poursuivre l'installation de la cuisinière en utilisant les instructions d'installation suivantes.

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 14 po (36 cm) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel autorisé d'une compétence de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

1. Assembler le connecteur flexible de la canalisation d'alimentation en gaz sur le régulateur de pression situé au milieu de la cuisinière.
2. Appliquer de la pâte à joint conçue pour une utilisation avec le gaz propane sur les plus petits embouts des adaptateurs de connecteur flexible. (Voir B et G sur l'illustration qui suit.)
3. Fixer un raccord d'adaptation sur le détendeur et l'autre raccord d'adaptation sur le robinet d'arrêt de la canalisation de gaz. Serrer les deux adaptateurs en veillant à ne pas déplacer ni faire tournier le détendeur.
4. Utiliser une clé mixte de 15/16 po (2,4 cm) et une pince multiprise pour fixer l'alimentation flexible de gaz sur les adaptateurs. S'assurer que le raccord n'est pas déformé.

IMPORTANT: Tous les raccords doivent être bien serrés à l'aide d'une clé. Ne pas serrer excessivement la connexion sur le détendeur. Un serrage excessif pourrait provoquer une fissuration du détendeur et une fuite de gaz. Lors du serrage des raccords, empêcher le détendeur de tourner ou de bouger.

A. Dévideur B. Utiliser un composé d'étanchéité des tuyauteries. C. Raccord d'adaptation (doit posséder un filetage male 1/2 po [1,3 cm] pour tuyauterie). D. Raccord flexible

E. Robinet d'arrêt manuel F. Conduite de gaz de 1/2 po (1,3 cm) ou 3/4 po (1,9 cm). G. Utiliser un composé d'étanchéité des tuyauteries. H. Adaptateur

1. Ouvrir le robinet d'arrêt manuel sur la canalisation d'alimentation en gaz. Le robinet est ouvert lorsque la poignée est parallèle au tuyau de gaz.

A. Robinet fermé B. Robinet ouvert

1. Vérifier tous les raccordements en les badigeonnant d'une solution de détection des fuites non corrosive approuvée. L'apparition de bulles indique une fuite. Réparer toutes les fuites.
2. Oter les chapeaux de brûleur de la cuisinière et les grilles du sachet de pièces. Placer les chapeaux de brûleur sur les bases de brûleur. Placer les grilles sur les brûleurs et chapeaux.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher sur une prise de courant à 3 alvéoles, reliée à la terre.
2. Ouvrir la source d'alimentation. Pour plus de renseignements, consulter les instructions pour l'utiliser dans le Guide d'utilisation et d'entretien.

Vérification de l'emplacement de la bride antibasculement

1. À l'aide d'une clé à molette ou d'une douille de 5/16 po (7,9 mm), tourner les quatre tiges de nivlement d'un tour complet pour soulever la cuisine et fournir suffisamment de dégagement pour que le pied de nivlement arrière puisse pénétrer dans la bride antibasculement.

1. Déplacer la cuisine dans son emplacement final en s'assurant que le pied de nivelaument arrêté glisse dans la bride antibasculement.
2. Utiliser une lampe de poche pour regarder sous la cuisinière et vérifier que le pied arrêté de la cuisinière est inséré dans la fente de la bride antibasculement.

Installer le plateau d'égouttement (sur modèles avec plaque à frire)

La plaque à frire est installée à l'usine.

1. Placer le plateau d'égouttement dans la cavité à l'avant de la plaque à frire. Faire glisser le plateau vers l'arrière jusqu'à la position de butée.

Plateau d'égouttement de la plaque à frire Plaque à frire

1. Nettoyer la plaque à frire avant de l'utiliser. Consulter le Guide d'utilisation et d'entretien.

Installer les chapeaux de brûleur

Placer les chapeaux de brûleurs sur la tête des brûleurs. Si les chapeaux de brûleur ne sont pas correctement installés, les brûleurs de surface ne s'allumeront pas.

Allumage initial et réglage des flammes de gaz

À la place de flammes de veille, les brûleurs de la cuisinière sont dotés d'un allumeur électronique. Lorsqu'on place le bouton de commande de la cuisinière à n'importe quelle position, le système génère une étincelle pour allumer le brûleur. Les étincelles continuent d'être générées jusqu'à ce que la flamme soit allumée ou que le bouton soit tourné sur OFF (arrêt).

REMARQUE : L'allumage des brûleurs prend plus de temps la première fois. Cela permet au gaz d'arriver aux brûleurs lors de la première utilisation.

Contrôle du fonctionnement des brûleurs de la cuisine

Enferrer et faire tourner le bouton de commande du brûleur à la position

REMARQUE: Un déclic retentit lorsque la canalisation se vide. Les brûleurs de surface et les flammes du gril doivent s'allumer en 4 secondes. Lors de l'allumage initial du brûleur, le délai d'allumage peut être supérieur à 4 secondes du fait de la présence d'air dans la canalisation de gaz.

Après avoir vérifié le bon fonctionnement du brûleur, tourner les boutons de commande à OFF (arrêt).

Si les brûleurs ne s'allument pas correctement :

Tourner le bouton de commande de la cuisine à la position OFF (arrêt). Vérifier que la cuisine est branchée et le disjoncteur n'est pas ouvert ou qu'un fusible n'a pas grillé. Vérifier que les robinets d'arrêt de gaz sont en position ouverts. Vérifier que les chapeaux de brûleur sont correctement placés sur la base des brûleurs.

Répéter la mise en marche. Si à ce stade un brûleur ne s'allume pas, contacter le revendeur ou une entreprise de service agréé.

Hauteur de flamme

La flamme de la cuisinière doit être bleue et constante.

REMARQUE: Les hauteurs de flamme sont réglées en usine. Si elles ne semblent pas correctes, contacter leur fournisseur de services.

Brûleur

A. Flamme supérieure (principal) B. Flamme inférieure (mijotage)

REMARQUE: Brûleur double superposé représenté.

Ajustement de l'aplomb de la cuisine

REMARQUE: La cuisinière doit être d'aplomb pour que les résultats de cuisson au four soient satisfaisants.

1. Placer la grille dans le four.
2. Placer un niveau sur la grille et contrôler l'aplomb de la cuisine, d'abord transversalement, puis dans le sens avant/arrière.

1. Si la cuisinière n'est pas d'aplomb, ajuster les tiges de nivellement. À l'aide d'une clé, tourner les tiges de nivellement situées derrière la plinthe pour permettre à la cuisinière d'être d'aplomb et pour soulever ou abaisser la cuisinière à la hauteur du plan de travail désirée.

REMARQUE: Aucun patin à roulettes ne doit être en contact avec le sol lors de l'installation finale.

A. Tige de nivellement arrière B. Tige de nivellement avant

REMARQUE: Tourner dans le sens horaire fait monter l'appareil, tourner dans le sens antihoraire le fait baisser.

Installer la plinthe

REMARQUE: La porte doit être enlevée pour enlever ou replacer la plinthe. Consulter la section « Retirer la porte »

Aligner la plinthe sur les fentes pour plinthe et la pousser vers le bas.

A. Plinthe B. Onglet de plinthe C. Fente de plinthe D. Pieds

Terminer l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d'emballage.
4. Pour utiliser et nettoyer le four, lire le Guide d'utilisation et d'entretien.

Contrôle du fonctionnement du/des four(s)

1. Mettre l'appareil sous tension.
2. Lancer un programme de cuisson au four. Consulter le Guide d'utilisation et d'entretien pour obtenir des instructions détaillées.

Si le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :

Le fusible domestique est intact et bien visé ou le disjoncteur n'est pas ouvert. La prise de courant est correctement alimentée. Voir la section « Dépannage » dans le Guide d'utilisation et d'entretien.

1. Après 10 à 15 minutes de fonctionnement du four, ouvrir la porte du four et voir s'il y a de la chaleur.

Si aucune chaleur n'est perceptible, éteindre le four et contacter un technicien qualifié.

Pour obtenir de l'assistance ou une visite de service :

Consulter la section « Assistance ou service » du Guide d'utilisation et d'entretien ou contacter le marchand chez qui vous avez acheté votre cuisinière.

Conversions pour changement de gaz

IMPORTANT: L'opération de conversion de l'appareil (pour l'alimentation au gaz propane au lieu du gaz naturel) doit être exécutée par un installateur qualifié.

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 14 po (36 cm) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel autorisé d'une compétence de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisine, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrêté de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Fermer le robinet d'arrêt manuel à la position fermée.

A. Vers la cuisinière B. Robinet d'arrêt (position fermée) C. Canalisation d'alimentation en gaz

1. Débrancher la cuisinière ou déconnecter la source de courant électrique.

Conversion du détendeur du gaz naturel au gaz propane

REMARQUE: La porte doit être enlevée pour enlever ou replacer la plinthe. Consulter la section « Retirer la porte »

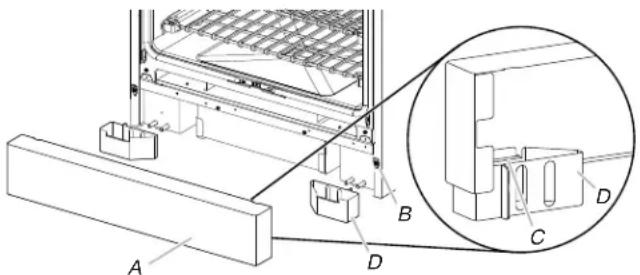

1. Soulever la plinthe et la retirer des onglets de plinthe.

A. Plinthe B. Onglet de plinthe C. Fente de plinthe D. Pieds

1. Placer doucement la plinthe de côté pour éviter les rayures.
2. Localiser le détendeur situé du côté arrière gauche de la cuisinière.

A. Detendeur

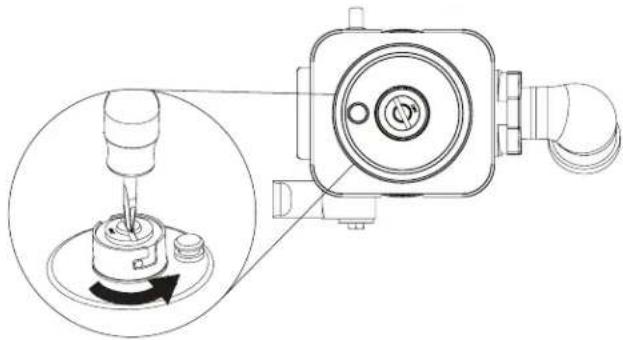

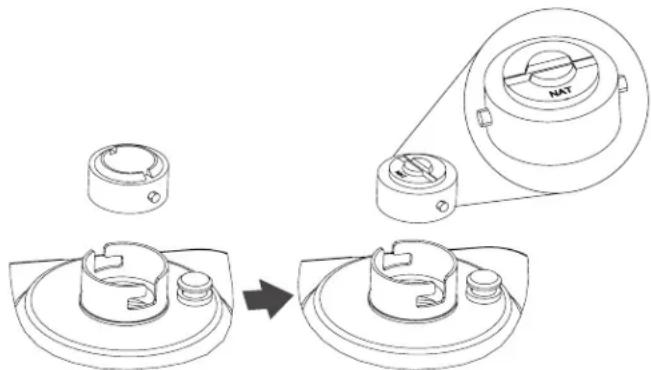

1. Retirer le chapeau du détendeur à l'aide d'un gros tournevis à lame plate en tournant le chapeau du détendeur dans le sens antihoraire.

REMARQUE: Ne pas enlever le dessort situé sous le chapeau.

1. Retourner le chapeau du détendeur et le réinstaller sur le détendeur de façon à ce que l'extrémité creuse soit orientée vers l'extérieur et que les lettres « LP » (propane) soient visibles.

1. Serrer le chapeau du détendeur à l'aide d'un gros tournevis à lame plate en tournant le chapeau du détendeur dans le sens inverse.
2. Tester le détendeur et la canalisation de gaz.

On doit tester le détendeur sous une pression supérieure d'au moins 1 po (2,5 cm) de colonne d'eau à la pression de service. Pour le fonctionnement et le contrôle du réglage du détendeur, il faut que la pression d'admission au détendeur corresponde aux indications ci-dessous:

Gaz propane :

Pression minimum: 10 po (25,4 cm) de colonne d'eau Pression maximum: 14 po (35,6 cm) de colonne d'eau

Essai de pression de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d'au moins 1 po [2,5 cm] à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

Mise sous pression à une pression supérieure à 1/2 lb/po² (3,5 kPa) (14 po [35,6 cm] de colonne d'eau)

Lors de tout test de mise sous pression de ce système à une pression supérieure à 1/2 lb/po² (3,5 kPa), on doit déconnecter la cuisine et son robinet d'arrêt individuel de la canalisation de gaz.

Mise sous pression à une pression de 1 / 2lb / po² (3,5 kPa) (14 po [35,6 cm] de colonne d'eau) ou moins

Lors de tout test de mise sous pression de la canalisation de gaz à une pression égale ou inférieure à 1/2lb / po² (3,5 kPa), on doit isoler la cuisinière de la canalisation de gaz par fermeture de son robinet d'arrêt manuel individuel.

Conversion des brûleurs de surface du gaz naturel au gaz propane

1. Si les grilles de brûleur sont installées, les retirer.
2. Retirer le chapeau de brûleur.
3. Retirer la base du brûleur en dévissant d'abord (2) vis T-20.

Brûleur

A. Chapeau de brûleur B. Vis C. Base du brûleur

1. Appliquer du ruban adhésif de masquage à l'extrémité d'un tourne-écrou de 7 mm pour retenir le giclur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le giclur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver à part l'injecteur du brûleur.
2. Remplacer le giclur par un giclur pour gaz propane de taille correcte. Voir le « Tableau de selection des gicleurs/injecteurs fémelles pour gaz propane ». Suivre les indications du tableau ci-dessous pour déterminer l'emplacement exact de chaque giclur de brûleur.

Tableau de sélection des gicleurs/injecteurs femelles pour gaz propane

Puisance thermique	Empreinte Taille Style de brûleur
4 000 BTU 63 0,63 mm Petit brûleur
12 000 BTU 103 1,03 mm Brûleur moyen
13 000 BTU 99	0,99 mm	Gros brûleur - principal
	50	0,50 mm
		Gros brûleur - mjotage

REMARQUE: Consulter la plaque signalétique pour obtenir plus de renseignements sur les capacités nominales du brûleur et les emplacements.

A. Marquage pour identification de la taille B. Marque de type de gaz (L ou N)

1. Placer le giclaur pour gaz naturel dans le sachet en plastique contenant les pieces et conserver le tout avec le sachet de documentation pour pouvoir le réutiliser ultérieurement. REMARIQUE: Il peut y avoir des trous supplémentaires dans votre trousse.
2. Réinstaller la base du brûleur et les vis. Serrer les vis jusqu'à ce que le brûleur soit en affleurement avec la surface de cuisson, pas plus. Ne pas trop serrer.
3. Réinstaller le chapeau de brûleur.
4. Répéter les étapes 2 à 8 pour les autres brûleurs.

Effectuer le réglage faible de mijotage du brûleur de surface au propane

1. Débrancher la cuisine ou déconnecter la source de courant électrique.
2. À l'aide d'un tournevis carré, retirer les boutons de commande et encadrements du brûleur de surface (les boutons de commande du four et de la plaque n'ont pas besoin d'être enlevés).
3. Ouvrir la porte du four et ôter les deux vis qui maintiennent la console de commande en place de chaque côté de la cuisinière.

REMARQUE: Veiller à laisser la porte ouverte, sans quoi la console de commande ne reposera pas correctement sur les brides latérales une fois attachées.

1. Tirer la console de commande vers le haut et la laisser retomber vers l'avant dans les brides à encoche de la console situées de chaque côté.

Bride de la console de commande

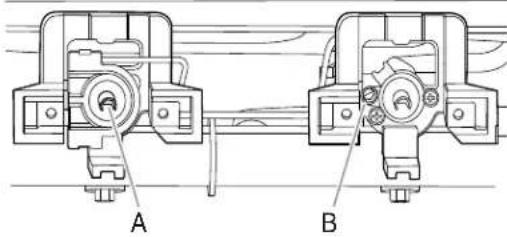

1. Trouver la vis de réglage d'intensité faible pour le brûleur approprié sur la valve. La vis de réglage d'intensité faible pour les valves des brûleurs arrêté gauche, arrêté droit, arrêté central et avant central (aluminium) est située au centre de la tige de la valve. La vis de réglage d'intensité faible pour les valves des brûleurs avant gauche et avant droit (laiton) est située derrière le commutateur d'allumage sur le corps de la valve, à gauche de la tige. Pour retirer le commutateur d'allumage, couper l'attache mono-usage et tirer le commutateur pour le sortir de la tige de valve.

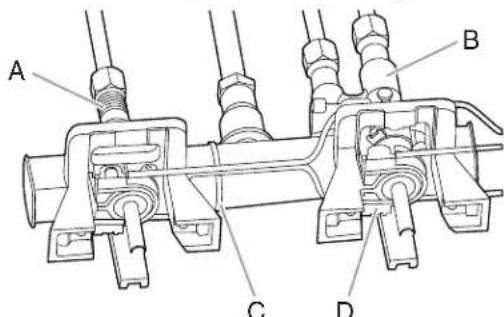

A. Valve en aluminium pour les brûleurs arrière gauche, arrière droit, arrière central et avant central. B. Valve en laiton pour les brûleurs avant gauche et avant droit. C. Attache mono-usage D. Commutateur d'allumage

A. Vis de réglage d'intensité faible pour la valve en aluminium au centre de la tige. B. Vis de réglage d'intensité faible de la valve en laiton.

1. En plaçant le brûleur sur ON (marche) (le brûleur devra être allumé manuellement à l'aide d'un briquet) et régler sur simmer LOW (mijotage faible), régler la flamme de mijotage vers le bas pour obtenir la bonne puissance en BTU. À l'aide d'un tournevis à lame plate de 1/8 po x 4¼ po (3,2 mm x 10,8 cm), tourner la vis de réglage d'intensité de mijotage faible dans le sens inverse jusqu'à ce que la hauteur de la flamme se situe au niveau du chapeau ou en dessous. Si la flamme devient instable et tremblote ou semble courir autour du brûleur, le réglage est trop faible et la vis doit être tournée dans le sens antihoraire jusqu'à ce que la flamme soit stable. Répéter cette étape pour tous les brûleurs de surface.

REMARQUE: Utiliser le bouton pour régler la valve du brûleur.

REMARQUE: Régler individuellement chaque brûleur.

1. Une fois les réglages terminés, replacer les commutateurs d'allumage sur les valves.
2. Soulever la console de commande et la remettre en place. Pour que les deux soient bien emboîtés, le rebord de la console de commande doit se rabattre par-dessus la cordonnure de l'avant de la table de cuisson.

REMARQUE: Il pourrait être nécessaire de soulever les tiges de valves pour effectuer l'alignement avec les trous de la console.

Rebord de la console de commande B. Bordure avant de la table de cuisson de la cuisinière

1. Vérifier que la console de commande est en affleurement avec le bord supérieur de la cuisinière.

En affleurement avec le dessus de la cuisinière

1. Remettre en place les vis de chaque côté de la console de commande.
2. Replacer les encadrements à l'aide des 2 vis qui se fixent aux supports de valves, en s'assurant de bien placer les encadrements avant et arrière. Ils ne pourront être correctement fixés s'ils ne sont pas à la bonne place.
3. Placer les boutons de surface sur les tiges des valves.
4. Replacer les grilles des brûleurs.

Pour convertir le brûleur de cuisson au four (modèles de 30 po [76,2 cm] et de 36 po [91,4 cm]) et la cavité du four de droite sur les modèles de 48 po [121,9 cm]

1. Faire glisser le couvercle du brûleur de cuisson au four vers la droite ou vers la gauche.

Couvercle du brûleur de cuisson au four

1. Retirer le couvercle du brûleur de cuisson au four en le soulevant et le mettre de côté.
2. En utilisant un tournevis à douille de 1/4 po (6,4 mm), dévisser les écrous du déflecteur du four et retirer le déflecteur du four. Réserver.

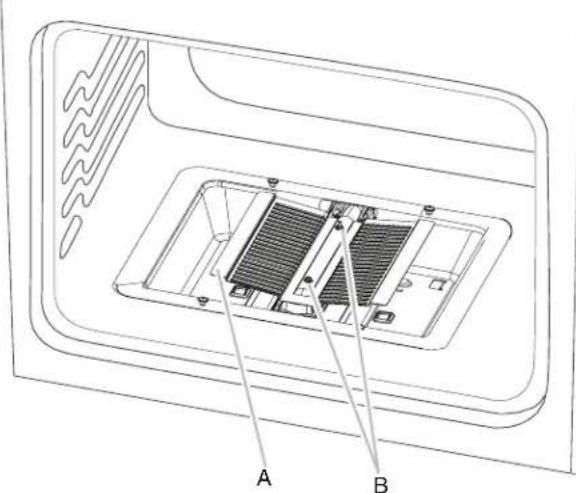

Déflecteur du four B. Écrous du déflecteur du four

1. Retirer les vis du brûleur de cuisson au four et le brûleur de cuisson au four. Faire pivoter le brûleur sur la gauche et le poser doucement sur son côté.

A. Vis du brûleur de cuisson au four B. Brûleur de cuisson au four C. Support de l'électrode du brûleur de cuisson au four D. Électrode du brûleur de cuisson au four

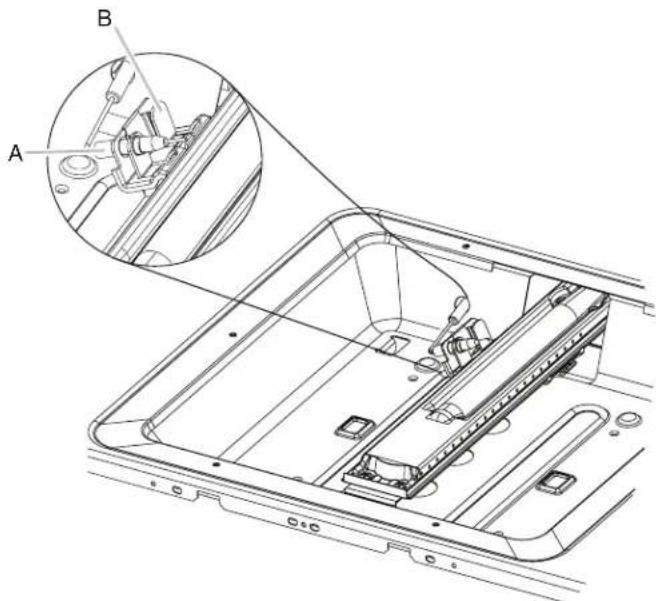

1. Soulever l'attache située sur le support de l'électrode du brûleur de cuisson au four avec le doigt ou avec un tournevis plat puis retirer l'électrode.

Support de l'électrode du brûleur de cuisson au four Attache du support de l'électrode

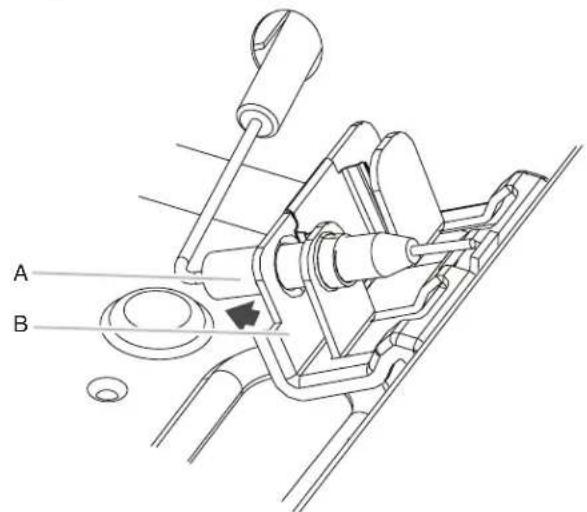

1. Dégager l'électrode du support.

A. Saisir l'électrode ici

B. Support

1. Appliquer du ruban adhésif de masquage à l'extrémité d'un tourne-écrou de 1/4 po (6,4 mm) pour retenir le gicleur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver à part le gicleur du brûleur.

Injecteurs pour gaz propane

1. Chaque injecteurs pour gaz propane est marqué d'un code d'identification. Installer l'injecteur numéro 125 du brûleur de cuisson au four.
2. Placer le gicleur pour gaz naturel dans le sachet en plastique contenant les piè

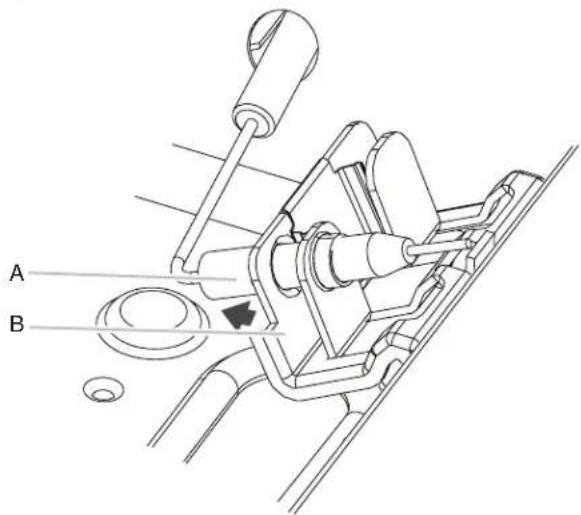

3. Encoincer l'attache sur le support de l'électrode.

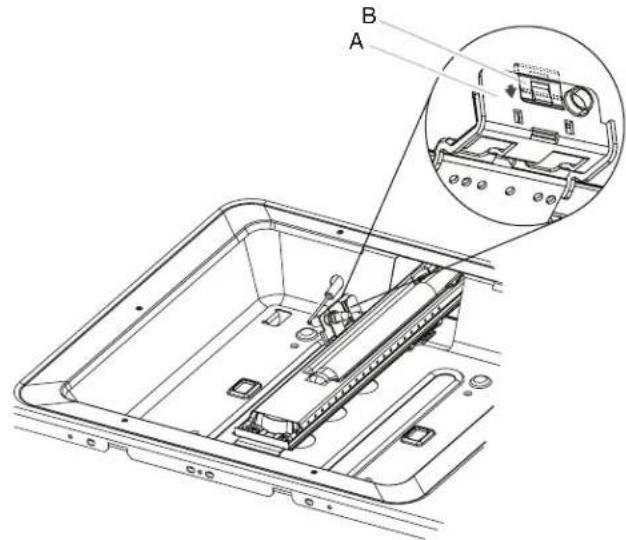

A. Support de l'électrode du brûleur de cuisson au four

B. Attache du support de l'électrode

1. Réinstaller l'électrode du brûleur de cuisson au four à l'intérieur du support.

Électrode du brûleur de cuisson au four Support de l'électrode du brûleur de cuisson au four

1. Réinstaller le brûleur de cuisson au four et les vis du brûleur de cuisson au four. Voir l'étape 4 pour l'illustration.
2. Réinstaller le déflecteur du four et les écrous du déflecteur du four. Les orifices frontaux seront alignés et un clic retentira lorsque le déflecteur est appuyé.

Réinstaller le couvercle du brûleur de cuisson au four

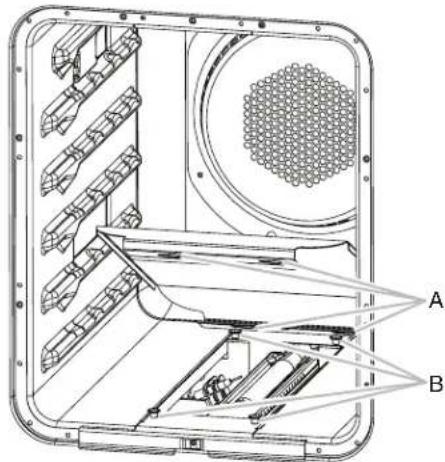

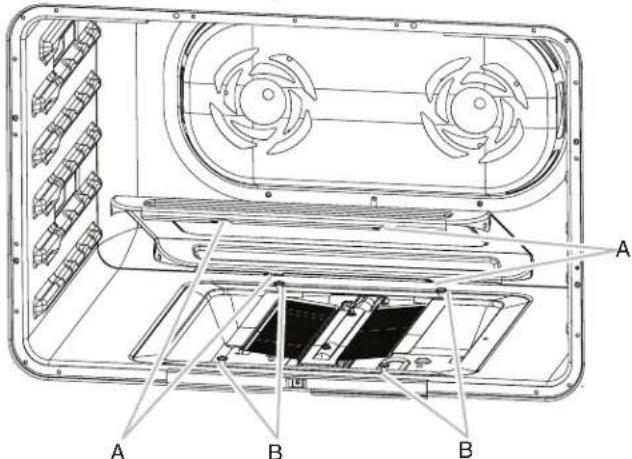

1. Aligner les encoches du couvercle du brûleur du four avec les vis à épaulement dans le fond du four.

A. Encoches de couvercle (4) B. Vis à épaulement (4)

1. Abaisser le couvercle et le faire glisser vers la gauche ou vers la droite pour faire glisser les vis à épaulement dans les extrémités étroites des encoches puis emboiter le tout.

Encoches de couvercle (4)

Pour convertir le brûleur de cuisson au grill (modèles de 30 po [76,2 cm] et de 36 po [91,4 cm]) et la cavité du four de droite sur les modèles de 48 po [121,9 cm]

1. En utilisant un tournevis à douille de 1/4 po (6,4 mm), retirer la vis du brûleur du gril. Placer de côté avec l'allumeur létal placé sur la droite.

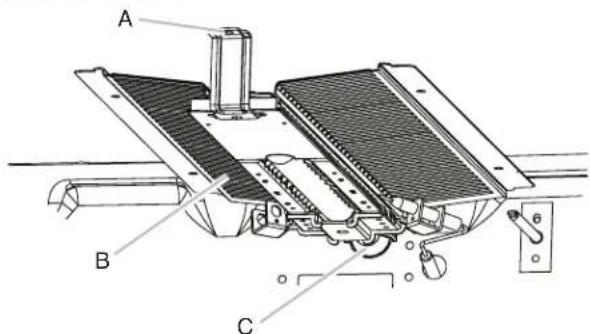

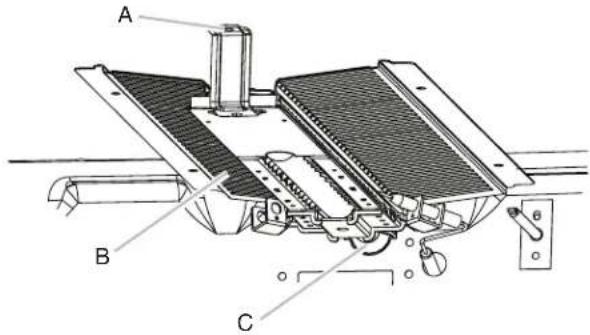

A. Vis du brûleur de cuisson au grill B. Brûleur de cuisson au grill C. Orifice du giclure de brûleur de cuisson au gril

1. Tirer le brûleur de cuisson au grill vers soi jusqu'à ce qu'il dessorte de l'orifice à l'arrière du four puis dégager l'électrode du support. Le brûleur de cuisson au grill pend à l'arrière du four pendant que l'on change le gicleur.

A. Saisir l'électrode ici B. Support

Le brûleur de gril pend à l'arrière du four

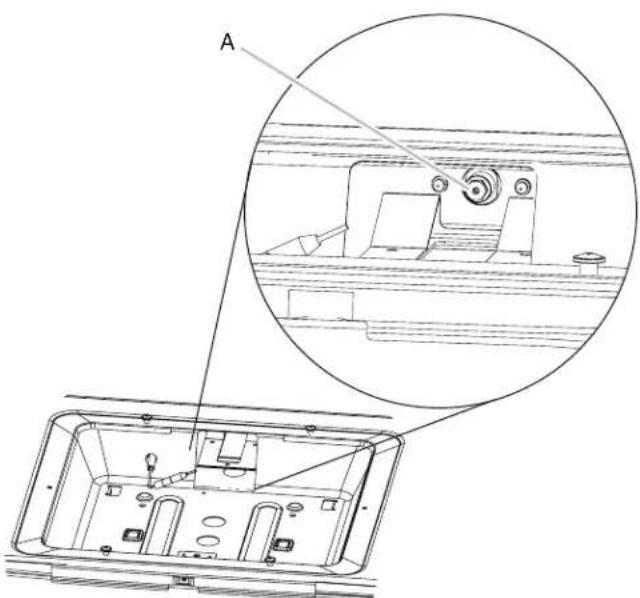

1. Appliquer du ruban adhésif de masquage à l'extrémité d'un tourne-écrou de 1/4 po (6,4 mm) pour retenir le gicleur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver à part le gicleur du brûleur.

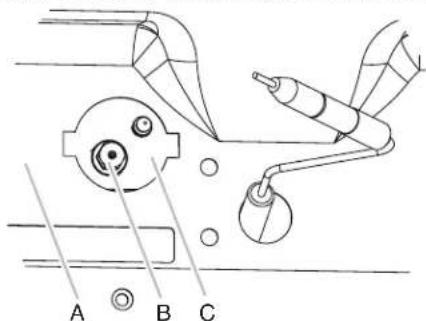

A. Arrière du four B. Gicleur du brûleur de cuisson au gril C. Orifice du gicleur de brûleur de cuisson au gril

1. Chaque injecteurs pour gaz propane est marqué d'un code d'identification. Installer l'injecteur numéro 90 du brûleur de cuisson au gril.
2. Placer le gicleur pour gaz naturel dans le sachet en plastique contenant les piè
3. Replacer le bruleur de cuisson au grill dans l'orifice à l'arrière du four avec l'électrode du bruleur de cuisson au grill à l'intérieur de l'orifice du bruleur de cuisson au grill, tel qu'illustré.

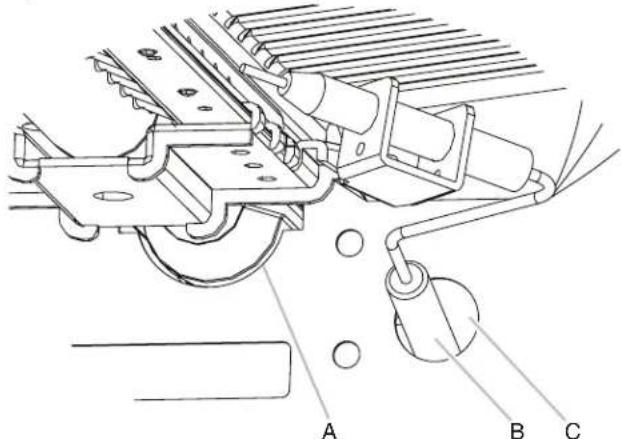

Orifice du gicleur de brûleur de cuisson au grill B. Électrode du brûleur de cuisson au grill C. Orifice de l'électrode du brûleur de cuisson au grill

1. Réinstaller la vis du brûleur de cuisson au grill. Voir l'étape 1 pour l'illustration. Les vis sont alignées avec l'orifice, lorsqu'un clic se fait entendre.

Pour convertir le brûleur de cuisson au four (cavité du four de gauche sur les modèles de 48 po [121,9 cm])

1. Oter les grilles du four. Voir la section « Répose des grilles »
2. Enlever la porte du four. Voir la section « Dépose de la porte du four »
3. Faire glisser le couvercle du brûleur de cuisson au four vers la droite ou vers la gauche.

Brûleur de cuisson au four - couvercle

1. Retirer le couvercle de brûleur de cuisson au four en le soulevant et le mettre de côté.
2. Retirer les vis du brûleur de cuisson au four et le brûleur de cuisson au four et les mettre de côté avec précaution.

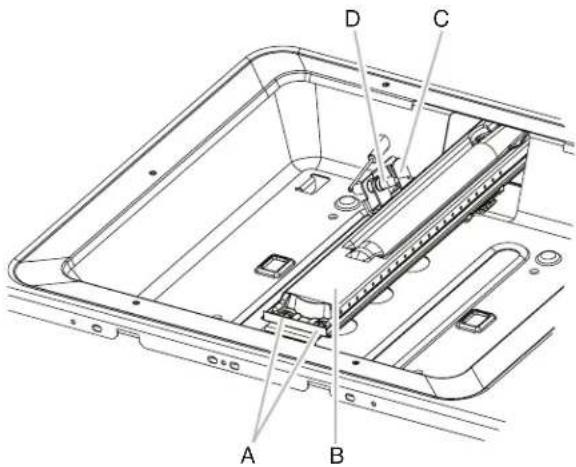

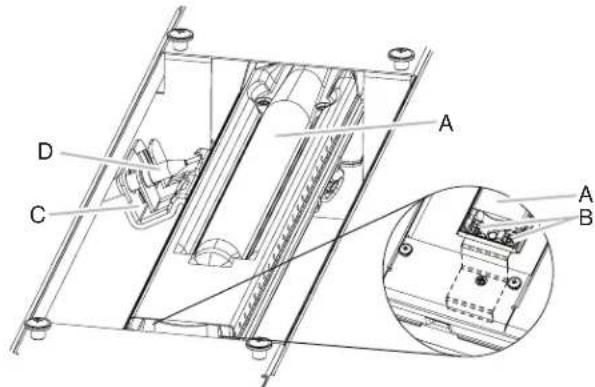

A. Brûleur de cuisson au four B. Vis du brûleur de cuisson au four C. Support de l'électrode du brûleur de cuisson au four D. Électrode du brûleur de cuisson au four

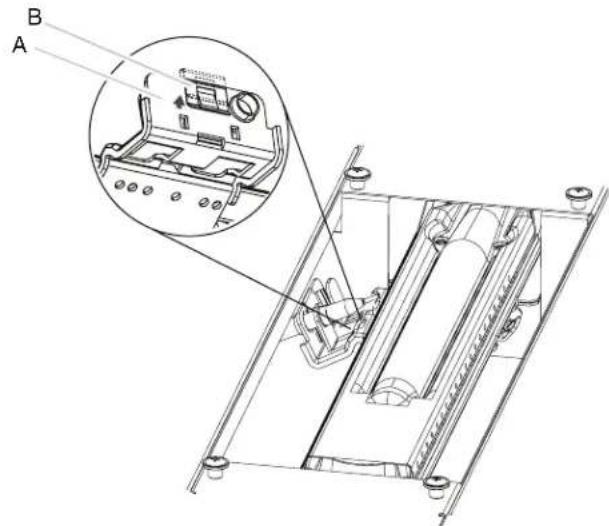

1. Soulever l'attache située sur le support de l'électrode du brûleur de cuisson au four avec le doigt ou avec un tournevis à lame plate.

Support de l'électrode du brûleur de cuisson au four Attache du support de l'électrode

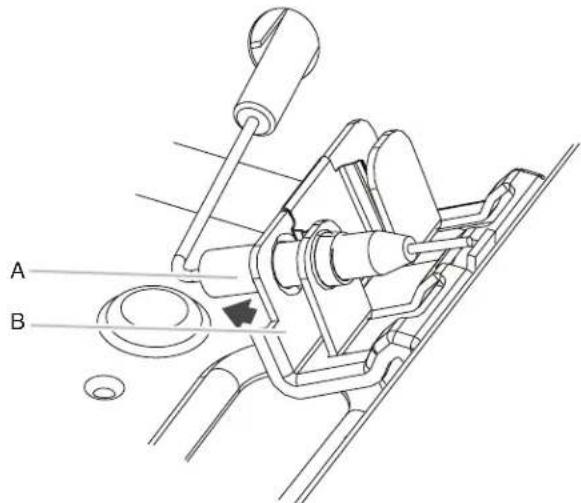

1. Dégager l'électrode du support.

A. Saisir l'électrode ici B. Support

1. Appliquer du ruban adhesif de masquage à l'extrémité d'un tourne-écrou de 1/4 po (6,4 mm) pour retenir le gicleur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver le gicleur pour propane.

Injecteurs pour gaz propane

1. Chaque injecteur pour gaz propane est marqué d'un code d'identification. Installer l'injecteur numéro 105 du brûleur de cuisson au four.
2. Placer le gicleur pour gaz naturel dans le sachet en plastique contenant les pièces et conserver le tout avec le sachet de documentation pour pouvoir le réutiliser ultérieurement.
3. Enfoncer l'attache sur le support de l'électrode.

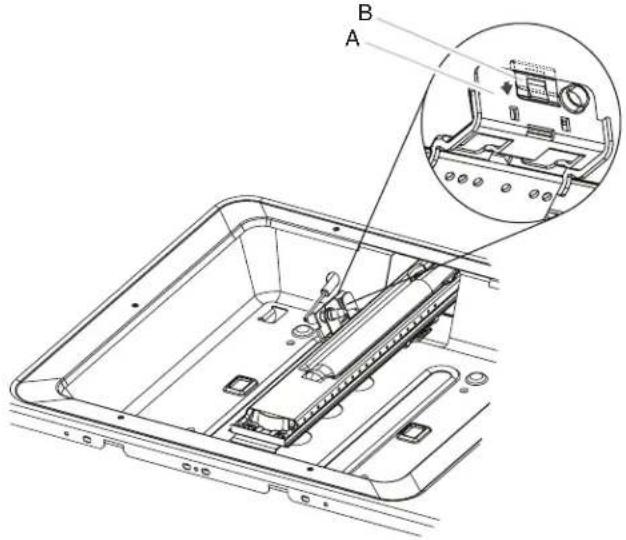

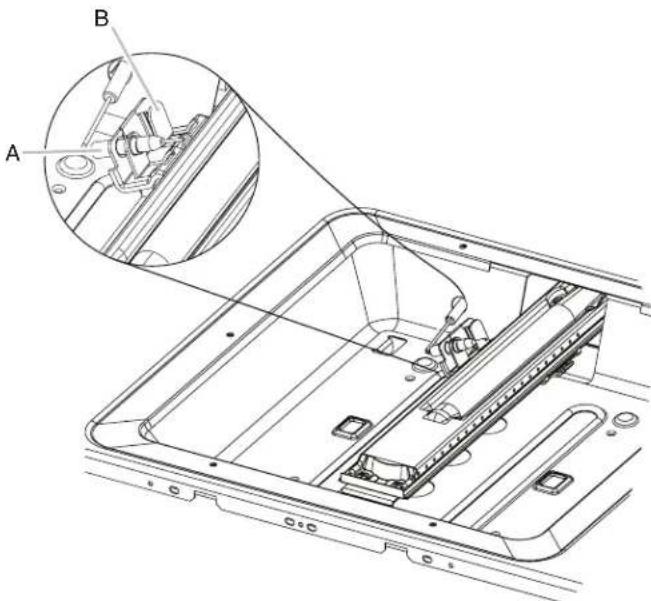

A. Support de l'électrode du brûleur de cuisson au four B. Attache du support de l'électrode

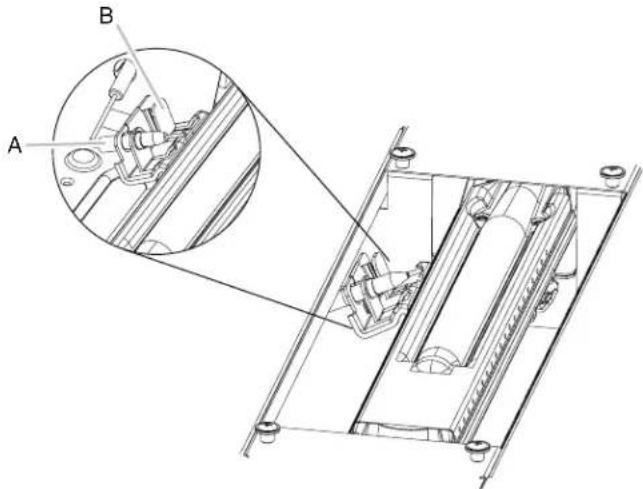

1. Réinstaller l'électrode du brûleur de cuisson au four à l'intérieur du support.

A. Électrode du brûleur de cuisson au four B. Support de l'électrode du brûleur de cuisson au four

1. Réinstaller le brûleur de cuisson au four et les vis du brûleur de cuisson au four. Voir l'étape 5 pour l'illustration.

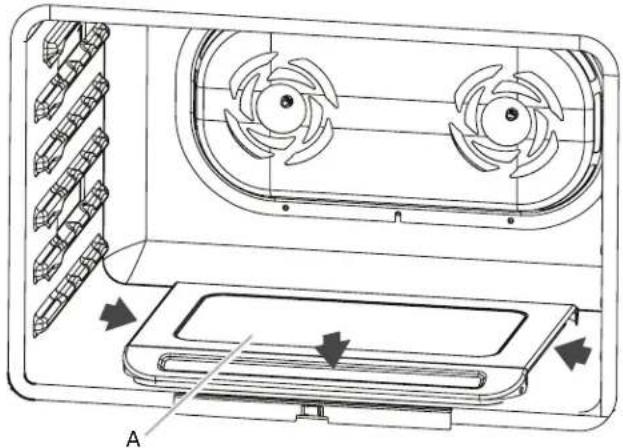

Réinstaller le couvercle du brûleur de cuisson au four

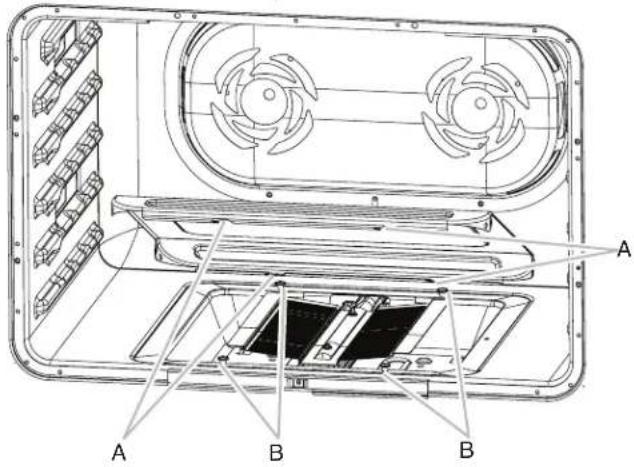

1. Aligner les trous de montage des vis arrière à épaulement (encoches allongées) du couvercle de brûleur de cuisson au four avec les vis à épaulement dans le fond du four.

Trous de montage (encoches allongées) de vis à épaulement Vis à épaulement

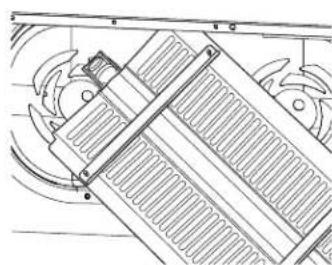

1. Abaisser le couvercle et le faire glisser vers la gauche ou vers la droite pour faire glisser les vis à épaulement dans les extrémités étroites des encoches allongées puis emboîter le tout.

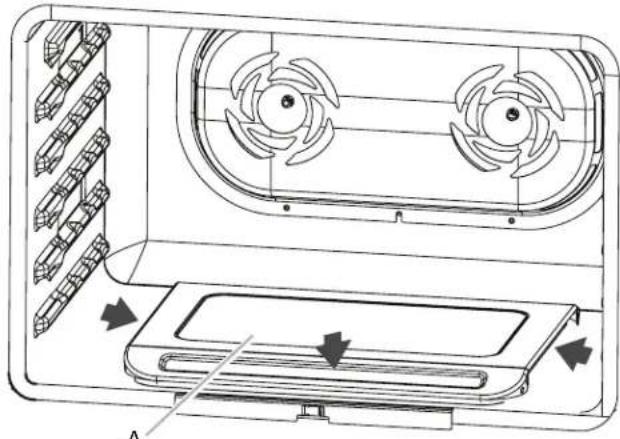

A. Brûleur de cuisson au four - couvercle

Terminer l'installation

1. Consulter la section « Effectuer le raccordement au gaz » pour savoir comment bien raccorder la cuisine à l'entrée de gaz.
2. Pour l'allumage et l'utilisation corrects du brûleur, ainsi que le réglage des flammes sur le brûleur, voir la section « Système d'allumage électronique »

IMPORTANT : Il peut être nécessaire de modifier le réglage des flammes à la position du début thermique minimum « LO » (basse) pour chaque brûleur de la cuisinière. Il est très important de vérifier que les flammes sont correctes sur les brûleurs de la cuisinière. Le petit cône interne doit composer une flamme bleue très distincte de 1/4 po (6,4 mm) à 1/2 po (1,3 cm) de long. Le cône extérieur n'est pas aussi net que le cône interne. Les flammes produites par le gaz propane ont une pointe légèrement jaune.

1. Voir le point « Terminer l'installation » de la section « Instructions d'installation » du présent manuel pour achever cette procédure.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisine, ce qui peut causer un décès.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d'installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrêté de la cuisinière se trouve dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Fermer le robinet d'arrêt manuel à la position fermée.

A. Vers la cuisine B. Robinet d'arrêt (position fermée) C. Canalisation d'alimentation en gaz

1. Débrancher la cuisine ou déconnecter la source de courant électrique.

Conversion du détendeur du gaz propane au gaz naturel

REMARQUE: La porte doit être enlevée pour enlever ou replacer la plinthe. Consulter la section « Retirer la porte »

1. Soulever la plinthe et le retirer des onglets de plinthe.

A. Plinthe B. Onglet de plinthe C. Fente de plinthe

1. Placer la plinthe sur le côté avec précaution pour éviter d'érafler l'acier inoxydable.
2. Localiser le détendeur situé du côté arrière gauche de la cuisine.

A. Detendeur

1. Retirer le chapeau du détendeur à l'aide d'un gros tournevis à lame plate en tournant le chapeau du détendeur dans le sens antihoraire.

REMARQUE: Ne pas enlever le ressort situé sous le chapeau.

1. Retourner le chapeau du détendeur et le réinstaller sur le détendeur de façon à ce que l'extrémité creuse soit orientée vers l'extérieur et que les lettres « NAT » (naturel) soient visibles.

1. Serrer le chapeau du détendeur à l'aide d'un gros tournevis à lame plate en tournant le chapeau du détendeur dans le sens inverse.
2. Tester le détendeur et la canalisation de gaz.

On doit tester le détendeur sous une pression supérieure d'au moins 1 po (2,5 cm) (colonne d'eau) à la pression de réglage. Pour le fonctionnement et le contrôle du réglage du détendeur, il faut que la pression d'admission au détendeur corresponde aux indications ci-dessous:

Gaz naturel :

Pression minimum: 5 po (12,7 cm) de colonne d'eau Pression maximum: 14 po (35,6 cm) de colonne d'eau

Essai de pression de la canalisation de gaz

On doit tester le détendeur sous une pression supérieure d'au moins 1 po [2,5 cm] à la pression de la tubulure de distribution indiquée sur la plaque signalétique.

Mise sous pression à une pression supérieure à 1/2 lb/po² (3,5 kpa) (14 po [35,6 cm] de colonne d'eau)

Lors de tout test de mise sous pression de ce système à une pression supérieure à 1/2 lb/po² (3,5 kPa), on doit déconnecter la cuisinière et son robinet d'arrêt individuel de la canalisation de gaz.

Mise sous pression à une pression de 1 / 2LB / po² (3,5 kpa) (14 po [35,6 cm] de colonne d'eau) ou moins

Lors de tout test de mise sous pression de la canalisation de gaz à une pression égale ou inférieure à 1/2 lb/po² (3,5 kPa), on doit isoler la cuisinière de la canalisation de gaz par fermeture de son robinet d'arrêt manuel individuel.

Conversion des brûleurs de surface du gaz propane au gaz naturel

1. Si les grilles de brûleur sont installées, les retirer.
2. Retirer le chapeau de brûleur.
3. Retirer la base du brûleur en dévissant d'abord (2) vis T-20.

Brûleur

A. Chapeau de brûleur B. Vis C. Base du brûleur

1. Appliquer du ruban adhé irer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver le giclur pour propane.
2. Remplacer le gicleur par un gicleur pour gaz naturel de taille correcte. Voir le « Tableau de sélection des gicleurs/injecteurs femelles pour gaz naturel ». eur de brûleur.

Tableau de sélection des gicleurs/injecteurs fénelles pour gaz naturel

Puisance thermique	Empreinte Taille Style de brûleur
5 000 BTU 99 0,99 mm Petit brûleur
15 000 BTU 175 1,75 mm Brûleur moyen
20 000 BTU 203	2,03 mm	Grand brûleur - principal
	78	0,78 mm	Grand brûleur - mjotage

REMARQUE: Consulter la plaque signalétique pour obtenir plus de renseignements sur les capacités nominales du brûleur et les emplacements.

A. Marquage pour identification de la taille B. Marque de type de gaz (L ou N)

1. Placer l'injecteur pour gaz propane dans le sachet en plastique contenant les pièces et conserver le tout avec le sachet de documentation pour pouvoir le réutiliser ultérieurement.
2. Réinstaller la base du brûleur et les vis. Serrer les vis jusqu'à ce que le brûleur soit en affleurement avec la surface de cuisson, pas plus. Ne pas trop serrer.
3. Réinstaller le chapeau de brûleur.
4. Répéter les étapes 2 à 8 pour les autres brûleurs.

Effectuer le réglage faible de mijotage du brûleur de surface au gaz naturel

1. Débrancher la cuisine ou déconnecter la source de courant électrique.
2. À l'aide d'un tournevis carré, retirer les boutons de commande et encadrements du brûleur de surface (les boutons de commande du four et de la plaque n'ont pas besoin d'être enlevés).
3. Ouvrir la porte du four et ôter les deux vis qui maintiennent la console de commande en place de chaque côté de la cuisine.

REMARQUE: Veiller à laisser la porte ouverte, sans quoi la console de commande ne reposera pas correctement sur les brides générales une fois attachées.

1. Tirer la console de commande vers le haut et la laisser retomber vers l'avant dans les brides à encoche de la console situées de chaque côté.

Bride de la console de commande

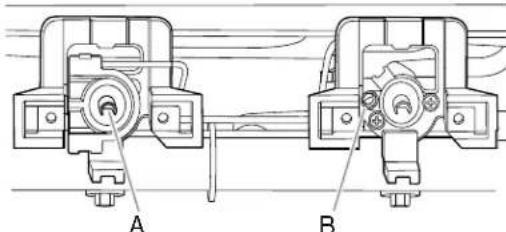

1. Trouver la vis de réglage d'intensité faible pour le brûleur approprié sur la valve. La vis de réglage d'intensité faible pour les valves des brûleurs arrêté gauche, arrêté droit, arrêté central et avant central (aluminium) est située au centre de la tige de la valve. La vis de réglage d'intensité faible pour les valves des brûleurs avant gauche et avant droit (laiton) est située derrière le commutateur d'allumage sur le corps de la valve, à gauche de la tige. Pour retirer le commutateur d'allumage, couper l'attache mono-usage et tirer le commutateur pour le sortir de la tige de valve.

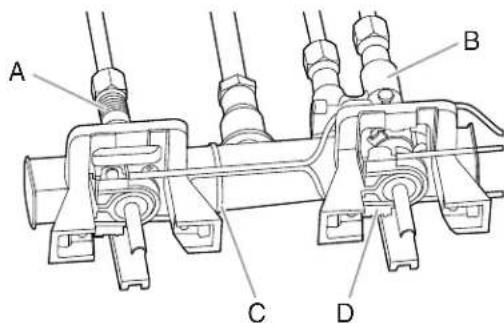

A. Valve en aluminium pour les brûleurs arrière gauche, arrière droit, arrière central et avant central. B. Valve en laiton pour les brûleurs avant gauche et avant droit. C. Attache mono-usage D. Commutateur d'allumage

A. Vis de réglage d'intensité faible pour la valve en aluminium au centre de la tige. B. Vis de réglage d'intensité faible de la valve en laiton

1. En plaçant le brûleur sur ON (marche) (le brûleur devra être allumé manuellement à l'aide d'un briquet) et régler sur simmer LOW (mijotage faible), régler la flamme de mijotage vers le bas pour obtenir la bonne puissance en BTU. À l'aide d'un tournevis à lame plate de 1/8 po x 4¼ po (3,2 mm x 10,8 cm), tourner la vis de réglage d'intensité de mijotage faible dans le sens antihoraire jusqu'à ce que la hauteur de la flamme se situe au niveau du chapeau ou en dessous. Si la flamme devient instable et tremblote ou semble courir autour du brûleur, le réglage est trop faible et la vis doit être tournée dans le sens horaire jusqu'à ce que la flamme soit stable. Répéter cette étape pour tous les brûleurs de surface.

REMARQUE: Utiliser le bouton pour régler la valve du brûleur.

REMARQUE: Régler individuellement chaque brûleur.

1. Une fois les réglages terminés, replacer les commutateurs d'allumage sur les valves.
2. îtées, le rebord de la console de commande doit se rabattre par-dessus la cornière de l'avant de la table de cuisson.

REMARQUE: Il pourrait être nécessaire de soulever les tiges de valves pour effectuer l'alignement avec les trous de la console.

A. Rebord de la console de commande B. Bordure avant la table de cuisson de la cuisinière

1. Vérifier que la console de commande est en affleurement avec le bord supérieur de la cuisinière.

En affleurement avec le dessus de la cuisinière

1. Remettre en place les vis de chaque côté de la console de commande.
2. Remplacer les encadrements à l'aide des 2 vis qui se fixent aux supports de valves, en s'assurant de bien placer les encadrements avant et arrêté. Ils ne pourront être correctement fixés s'ils ne sont pas à la bonne place.
3. Placer les boutons de surface sur les tiges des valves.
4. Replacer les grilles des brûleurs.

Pour convertir le brûleur de cuisson au four (modèle de 30 po [76,2 cm] et de 36 po [91,4 cm]) et la cavité du four de droite sur les modèles de 48 po [121,9 cm]

1. Faire glisser le couvercle du bruleur de cuisson au four vers la droite ou vers la gauche.

Couvercle du brûleur de cuisson au four

1. Retirer le couvercle de bruleur de cuisson au four en le soulevant et le mettre de côté.
2. En utilisant un tournevis à douille de 1/4 po (6,4 mm), dévisser les écrous du déflecteur du four et retirer le déflecteur du four. Réserver.

Déflecteur du four B. Écrous du déflecteur du four

1. Retirer les vis du brûleur de cuisson au four et le brûleur de cuisson au four et les mettre de côté avec précaution.

A. Vis du brûleur de cuisson au four B. Brûleur de cuisson au four C. Support de l'électrode du brûleur de cuisson au four D. Électrode du brûleur de cuisson au four

1. Soulever l'attache située sur le support de l'électrode du brûleur de cuisson au four avec le doigt ou avec un tournevis à lame plate puis retirer l'électrode.

Support de l'électrode du brûleur de cuisson au four

1. Dégager l'électrode du support.

A. Saisir l'électrode ici B. Support

1. Appliquer du ruban adhésif de masquage à l'extrémité d'un tourne-écrou de 1/4 po (6,4 mm) pour retenir le gicleur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver le gicleur pour propane.

A. injecteurs pour gaz propane

1. Chaque injecteur pour gaz naturel est marqué d'un code d'identification. Installer l'injecteur numéro 189 du brûleur de cuisson au four.
2. Placer le gicleur pour gaz propane dans le sachet en plastique contenant les piè
3. Enfoncer l'attache sur le support de l'électrode.

Support de l'électrode du brûleur de cuisson au four Attache du support de l'électrode

1. Réinstaller l'électrode du brûleur de cuisson au four à l'intérieur du support.

A. Électrode du brûleur de cuisson au four B. Support de l'électrode du brûleur de cuisson au four Installer le brûleur de cuisson au four et les vis du brûleur de cuisson au four. Voir l'étape 4 pour l'illustration.

1. Réinstaller le déflecteur du four et les écrous du déflecteur du four. Les orifices frontaux seront alignés et un clic retentira lorsque le déflecteur est appuyé.

Réinstaller le couvercle du brûleur de cuisson au four

1. Aligner les encoches du couvercle du brûleur du four avec les vis à épaulement dans le fond du four.

A. Encoches de couvercle (4) B. Vis à épaulement (4)

1. Abaisser le couvercle et le faire glisser vers la gauche ou vers la droite pour faire glisser les vis à épaulement dans les extrémités étroites des encoches puis emboîter le tout.

Encoches de couvercle (4)

Pour convertir le bruleur de cuisson au grill (modèle de 30 po [76,2 cm] et de 36 po [91,4 cm]) et la cavité du four de croite sur les modèle de 48 po [121,9 cm]

1. En utilisant un tournevis à douille de 1/4 po (6,4 mm), sterrer la vis du brûleur du gril. Placer de côté avec l'allumeur latéral placé sur la droite.

A. Vis du brûleur de cuisson au grill B. Brûleur de cuisson au grill C. Orifice du gicleur de brûleur de cuisson au grill

1. Tirer le brûleur de cuisson au grill vers soi jusqu'à ce qu'il dessorte de l'orifice à l'arrière du four puis dégager l'électrode du support. Le brûleur de cuisson au grill pend à l'arrière du four pendant que l'on change le gicleur.

A. Saisir l'électrode ici B. Support

Le brûleur de gril pend à l'arrière du four.

1. Appliquer du ruban adhésif de masquage à l'extrémité d'un tourne-écrou de 1/4 po (6,4 mm) pour retenir le gicleur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver le gicleur pour propane.

A. Arrière du four B. Gicleur du brûleur de cuisson au grill C. Orifice du gicleur de brûleur de cuisson au grill

1. Chaque injecteur pour gaz naturel est marqué d'un code d'identification. Installer l'injecteur numéro 148 du brûleur de cuisson au four.
2. Placer le gicleur pour gaz propane dans le sachet en plastique contenant les pièces et conserver le tout avec le sachet de documentation pour pouvoir le réutiliser ultérieurement.
3. Replacer le brûleur de cuisson au gril dans l'orifice à l'arrière du four avec l'électrode du brûleur de cuisson au gril à l'intérieur de l'orifice du brûleur de cuisson au gril, tel qu'illustré.

Orifice du brûleur de cuisson au grill B. Électrode du brûleur de cuisson au grill C. Orifice de l'électrode du brûleur de cuisson au grill

1. Réinstaller la vis du brûleur de cuisson au gril. Voir l'étape 1 pour l'illustration. Les vis sont alignées avec l'orifice, lorsqu'un clic se fait entendre.

Pour convertir le brûleur de cuisson au four (cavité du four de gauche sur les modèles de 48 po [121,9 cm])

1. Oter les grilles du four. Voir la section « Oter les grilles »
2. Enlever la porte. Voir la section « Enlever la porte du four » Slide the bake burner cover to the right or left.
3. Faire glisser le couvercle du brûleur de cuisson au four vers la droite ou vers la gauche.

Brûleur de cuisson au four - couvercle

1. Retirer le couvercle de brûleur de cuisson au four en le soulevant et le mettre de côté.
2. Retirer les vis du brûleur de cuisson au four et le brûleur de cuisson au four et les mettre de côté avec précaution.

A. Brûleur de cuisson au four B. Vis du brûleur de cuisson au four C. Support de l'électrode du brûleur de cuisson au four D. Électrode du brûleur de cuisson au four

1. Soulever l'attache située sur le support de l'électrode du brûleur de cuisson au four avec le doigt ou avec un tournevis plat puis retirer l'électrode.

Support de l'électrode du brûleur de cuisson au four Attache du support de l'électrode

1. Dégager l'électrode du support.

A. Saisir l'électrode ici B. Support

1. Appliquer du ruban adhesif de masquage à l'extrémité d'un tourne-écrou de 1/4 po (6,4 mm) pour retenir le gicleur du brûleur dans le tourne-écrou durant l'extraction. Insérer le tourne-écrou dans l'ouverture de gaz, appuyer sur le gicleur et le retirer en le faisant tourner dans le sens antihoraire et en le soulevant. Conserver le gicleur pour propane.

Injecteurs pour gaz propane

1. Chaque injecteur pour gaz naturel est marqué d'un code d'identification. Installer l'injecteur numéro 154 du brûleur de cuisson au four.
2. Placer le gicleur pour gaz propane dans le sachet en plastique contenant les pièces et conserver le tout avec le sachet de documentation pour pouvoir le réutiliser ultérieurement.
3. Enfoncer l'attache sur le support de l'électrode.

Support de l'électrode du brûleur de cuisson au four Attache du support de l'électrode

1. Réinstaller l'électrode du brûleur de cuisson au four à l'intérieur du support.

A. Électrode du brûleur de cuisson au four B. Support de l'électrode du brûleur de cuisson au four

1. Réinstaller le brûleur de cuisson au four et les vis du brûleur de cuisson au four. Voir l'étape 5 pour l'illustration.

Réinstaller le couvercle du brûleur de cuisson au four

1. Aligner les trous de montage des vis à épaulement (encoches allongées) du couvercle de brûleur de cuisson au four avec les vis à épaulement dans le fond du four.

Trous de montage (encochems allongées) de vis à épaulement Vis à épaulement

1. Abaisser le couvercle et le faire glisser vers la gauche ou vers la droite pour faire glisser les vis à épaulement dans les extrémités étroites des encoches allongées puis emboîter le tout.

A. Brûleur de cuisson au four - couvercle

Terminer l'installation

1. Consulter la section « Effectuer le raccordement au gaz » pour savoir comment bien raccorder la cuisine à l'entrée de gaz.
2. Pour l'allumage et l'utilisation corrects du brûleur, ainsi que le réglage des flammes sur le brûleur, voir la section « Système d'allumage électronique »

IMPORTANT: Il peut être nécessaire de modifier le réglage des flammes à la position du débit thermique minimum « LO » (basse) pour chaque brûleur de la cuisine. Il est très important de vérifier que les flammes sont correctes sur les brûleurs de la cuisinière. Le petit cône interne doit composer une flamme bleue très distincte de 1/4 po (6,4 mm) à 1/2 po (1,3 cm) de long. Le cône extérieur n'est pas aussi net que le cône interne. Les flammes produites par le gaz propane ont une pointe légèrement jaune. 3. Voir le point « Terminer l'installation » de la section « Instructions d'installation » du présent manuel pour achever cette procédure.

• Ne pas respecter cet énoncé de mise en garde peut provoquer un risque d'incendie, d'explosion ou de brûlure pouvant causer des dommages à la propriété, des blessures ou un décès.

NO INTENTE EXTINGUIR CON AGUA FUEGO ORIGINADO POR ACEITE O GRASA.
