KRFF300EBS - Réfrigérateur KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Marque	KitchenAid
Modèle	KRFF300EBS
Type de produit	Réfrigérateur
Alimentation électrique	115 V CA, 60 Hz, 15 A ou 20 A, circuit indépendant avec prise à 3 alvéoles reliée à la terre
Alimentation en eau	Eau froide potable, pression 35 – 120 lb/po² (241 – 827 kPa)
Machine à glaçons	Automatique, production environ 3 lb (1,4 kg) par 24 h, bac d'entreposage intégré
Distributeur d'eau	Intégré, avec rinçage du circuit d'eau requis après installation ou changement de filtre
Système de filtration d'eau	Filtre jetable P8WB2L (EDR1RXD1) – capacité 200 gallons (757 L), à remplacer tous les 6 mois
Filtre à air	Réduit les odeurs, à remplacer tous les 6 mois
Conservateur de produits frais	Sachets jetables (2) avec témoin d'état, à remplacer tous les 6 mois
Éclairage intérieur	LED (modules scellés ou ampoules remplaçables) – ampoules incandescentes max 40 W pour réfrigérateur, 25 W pour congélateur
Tablettes	En verre trempé, réglables, certaines avec éclairage LED par dessous (max 2 en même temps)
Bac à légumes	Commande d'humidité réglable (Fruit/Légumes ou Low/High)
Portes	Deux portes avec joint à charnière, fermeture automatique en dessous de 40° d'ouverture
Dégivrage	Automatique (No Frost)
Nettoyage condensateur	Tous les 6 mois si environnement poussiéreux ou animaux domestiques
Précautions de sécurité	Ne pas utiliser de rallonge, ne pas endommager le circuit réfrigérant, ne pas utiliser d'appareils électriques à l'intérieur sauf recommandés
Mise au rebut	Enlever les portes pour éviter que des enfants restent piégés
Garantie	Consulter le guide de démarrage rapide ou la notice pour les détails
Température ambiante de fonctionnement	55 °F – 110 °F (13 °C – 43 °C) ; idéal 60 °F – 90 °F (15 °C – 32 °C)

FOIRE AUX QUESTIONS - KRFF300EBS KITCHENAID

Quelle est l'alimentation électrique requise pour le réfrigérateur KitchenAid KRFF300EBS ?

L'appareil nécessite une prise de courant à 3 alvéoles reliée à la terre, sur un circuit de 115 V CA, 60 Hz, protégé par un fusible de 15 A ou 20 A. Utilisez un circuit indépendant et n'utilisez jamais de rallonge.

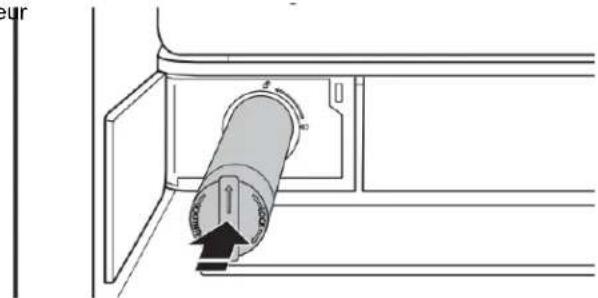

Comment puis-je installer le filtre à eau ?

Le filtre à eau (modèle P8WB2L) se trouve dans la partie supérieure droite du compartiment réfrigérateur. Ouvrez le couvercle, retirez l'ancien filtre, insérez le nouveau en alignant les flèches et tournez-le dans le sens horaire jusqu'au verrouillage. Après installation, rincez le circuit d'eau en distribuant au moins 3 gallons (12 L) d'eau.

À quelle fréquence dois-je remplacer le filtre à air ?

Le filtre à air jetable doit être remplacé tous les 6 mois ou lorsque le témoin d'état devient rouge. Il se trouve derrière la porte d'aération ou le couvercle LED à l'intérieur du réfrigérateur. Appuyez sur le bouton Air Filter pendant 3 secondes après le remplacement pour réinitialiser le témoin.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Retirez les pièces amovibles et lavez-les à la main avec un détergent doux dans de l'eau tiède. Nettoyez les surfaces internes avec une éponge propre et un détergent doux. Rincez et séchez soigneusement. Ne nettoyez pas les tablettes en verre avec de l'eau tiède lorsqu'elles sont froides pour éviter la casse.

Que faire si la machine à glaçons ne produit pas de glaçons ?

Assurez-vous que l'alimentation en eau est ouverte et que la pression est entre 35 et 120 lb/po². Attendez 24 heures après l'installation pour la première production. Vérifiez que le bras de commande n'est pas en position d'arrêt et que le bac d'entreposage est bien en place. Si le problème persiste, consultez la section Dépannage de la notice.

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les commandes numériques situées sur le panneau de commande. Pour éteindre le refroidissement, appuyez sur le symbole moins jusqu'à ce qu'un tiret (-) apparaisse. Consultez le Guide de démarrage rapide pour les réglages recommandés. Laissez 24 heures entre les ajustements pour stabiliser la température.

Puis-je installer le réfrigérateur près d'une source de chaleur ?

Il est déconseillé d'installer l'appareil près d'un four, d'un radiateur ou d'une autre source de chaleur. La température ambiante idéale se situe entre 60 °F et 90 °F (15 °C à 32 °C). Respectez un espacement d'au moins 1/2 po (1,25 cm) de chaque côté et à l'arrière, et 2 po (5 cm) si l'ouverture de la porte peut être obstruée.

Comment inverser le sens d'ouverture des portes ?

Les charnières sont installées à droite en usine. Pour inverser le sens, vous devez démonter les portes et les charnières, puis les réinstaller du côté opposé. Reportez-vous à la section 'Instructions pour la porte et la poignée' de la notice pour les étapes détaillées et les outils nécessaires (clé hexagonale, tournevis Torx).

Que faire en cas de présence de bruits anormaux ?

Certains bruits sont normaux (compresseur, ventilateurs, machine à glaçons). Vérifiez que l'appareil est de niveau et que les tuyaux en cuivre ne vibrent pas contre d'autres composants. Si le bruit est inhabituel, consultez la section Dépannage de la notice ou contactez le service après-vente.

Comment préparer le réfrigérateur pour un déménagement ?

Videz et nettoyez l'appareil. Coupez l'alimentation en eau de la machine à glaçons au moins un jour avant. Retirez tous les aliments et les glaçons. Débranchez le réfrigérateur. Retirez les pièces amovibles, emballez-les et fixez les portes avec du ruban adhésif. Utilisez un diable pour déplacer l'appareil, en le maintenant droit pour éviter d'endommager le circuit de réfrigération.

MODE D'EMPLOI KRFF300EBS KITCHENAID

Sécurité du réfrigérateur 29

ENTRETIEN DU REFRIGERATEUR 30

Nettoyage 30

Remplacer I'ampoule d'éclairage. 32

Tabletes du refrigerateur 32

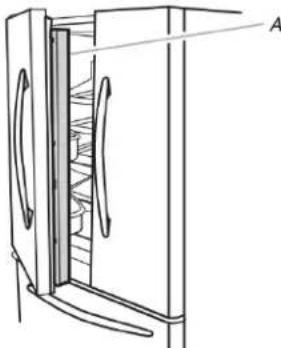

Ouverture et fermetre des portes 34

Précautions à prendre avant les vacances ou le

déménagement 34

INSTRUCTIONS D'INSTALLATION 35

Déballage du réfrigérateur 35

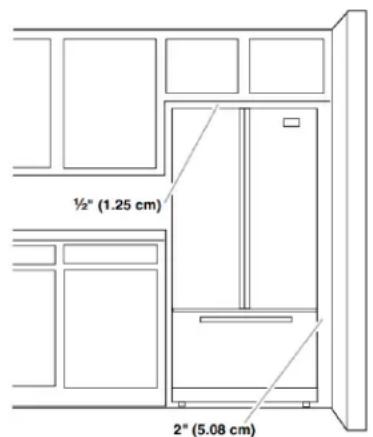

Exigences d'emplacement 35

Spécifications électriques 36

Spécifications de l'alimentation en eau 36

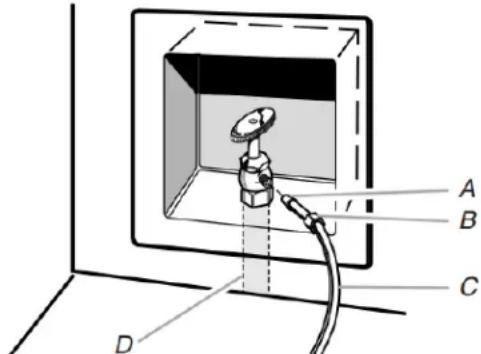

Raccordement à la canalisation d'eau 37

Terminer l'installation 38

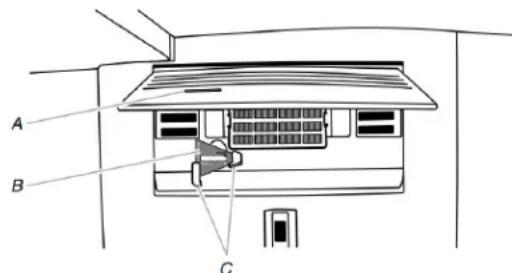

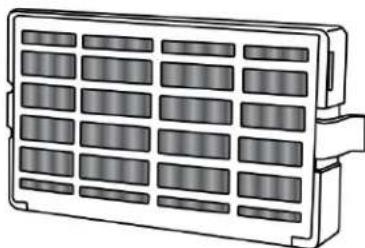

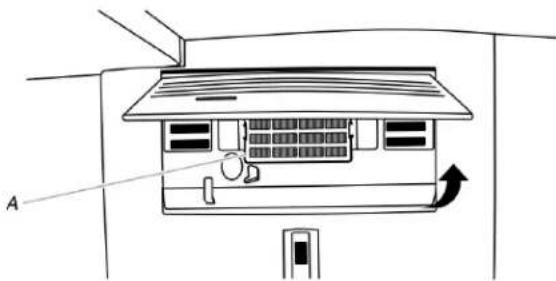

Installer le filtré à air (sur certains modèles) 39

Installation du conservateur de produits frais (sur certains

modles) 40

CHARACTERISTIQUES DU REFRIGERATEUR 41

Commande d'humidité dans le bac à légumes (sur certains modèles) 41

Distributeur d'eau et de glaçons (sur certains modèles) 42

Machine à glaçons et bac d'entreposage 42

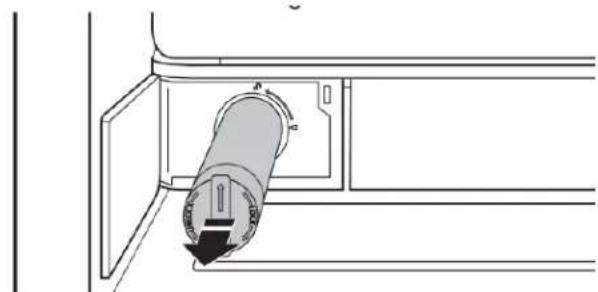

Système de filtration de l'eau 44

INSTRUCTIONS POUR LA PORTE ET LA POIGNEE 47

Porte et tiroirs 47

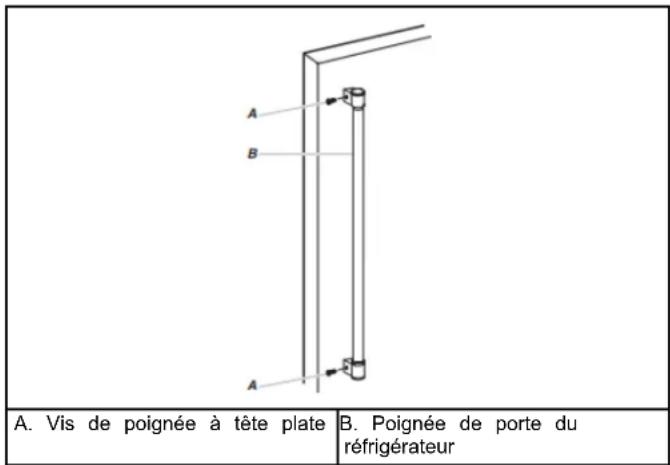

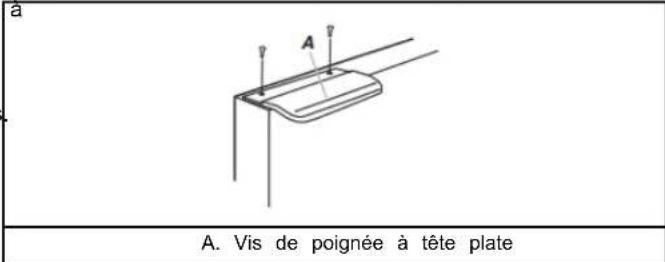

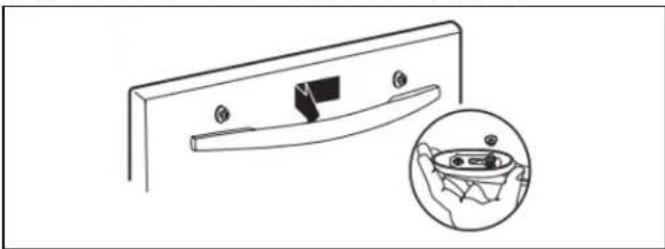

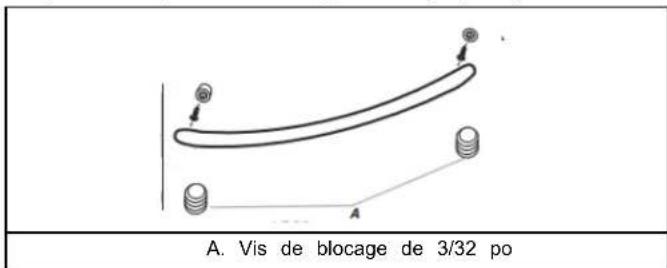

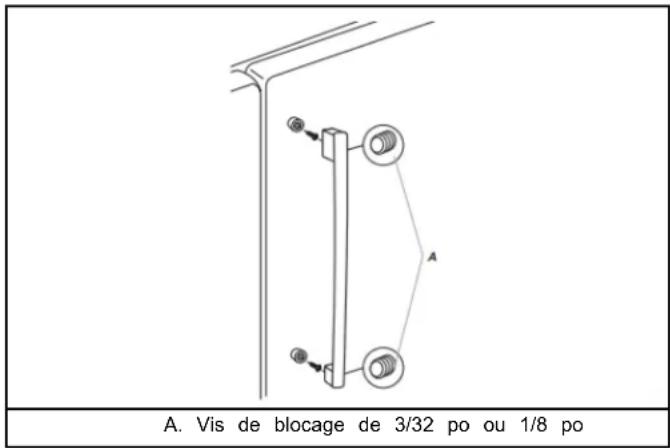

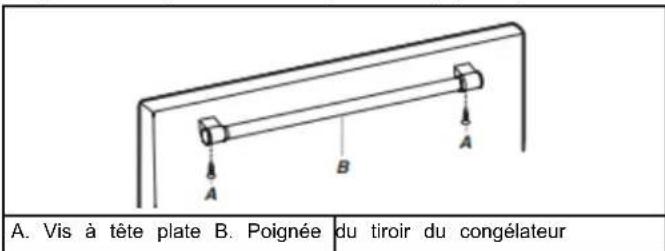

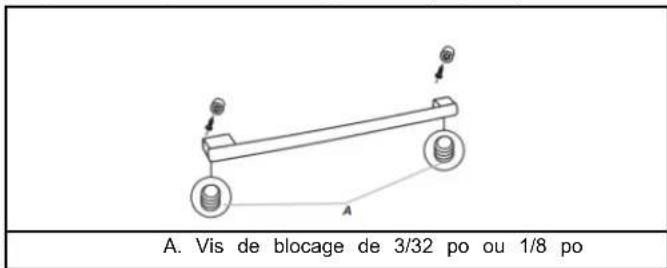

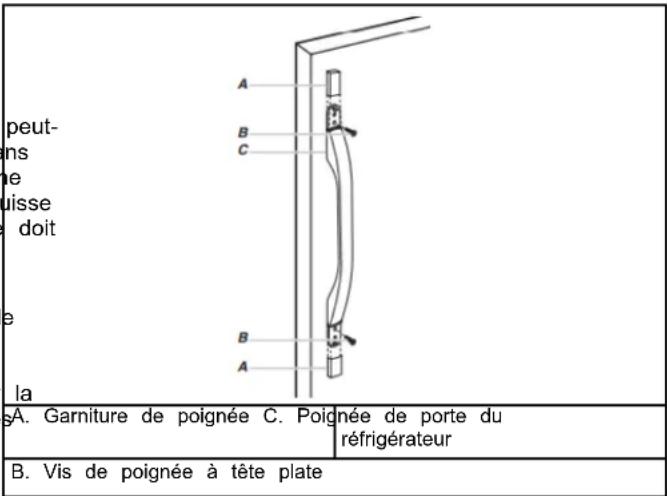

Pour enlever et réinstaller les poignées 47

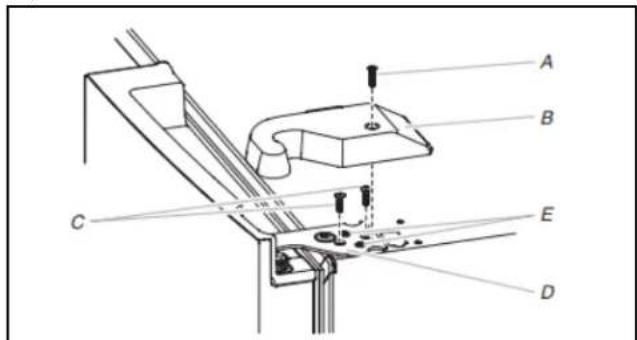

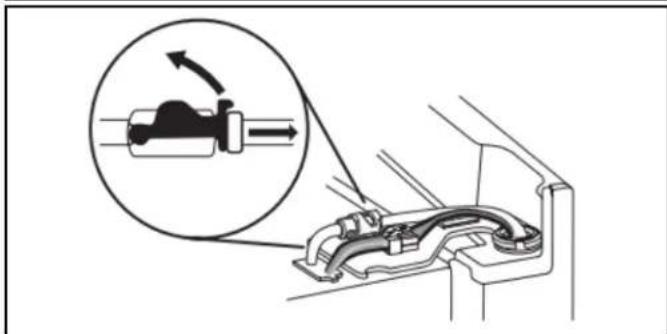

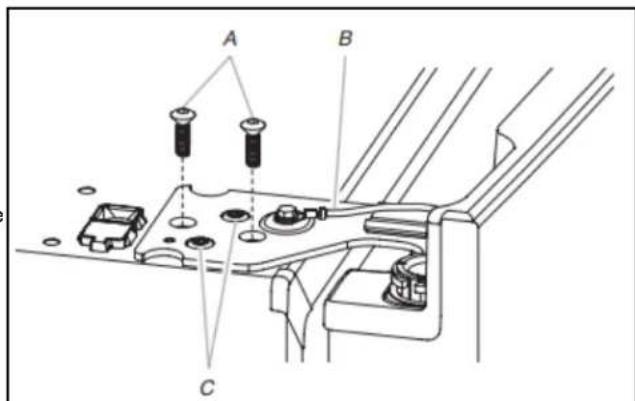

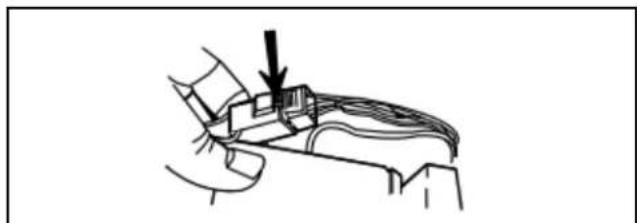

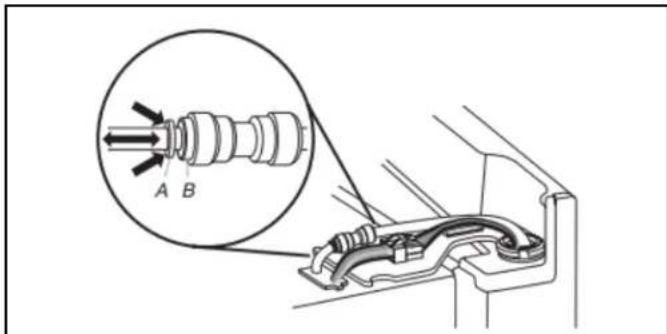

Demontage des portes et charnières du réfrigerateur. 49

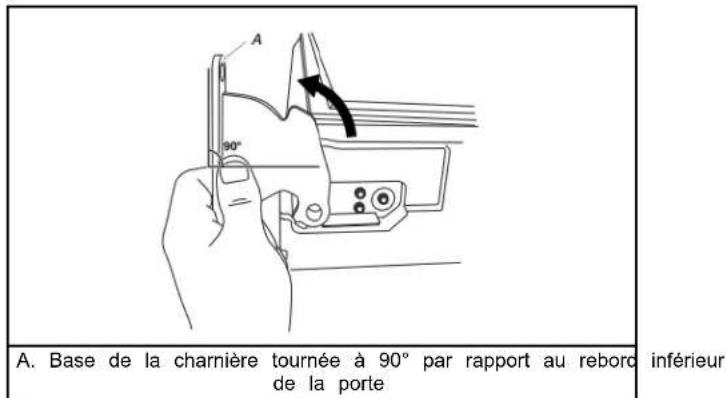

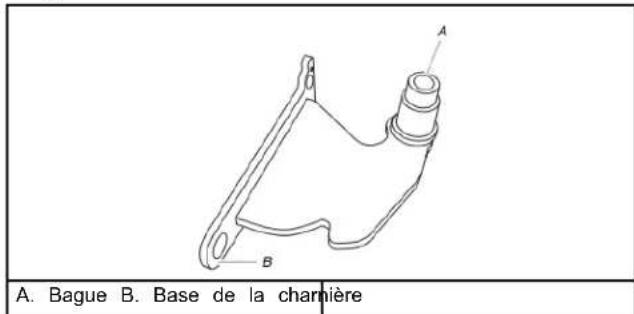

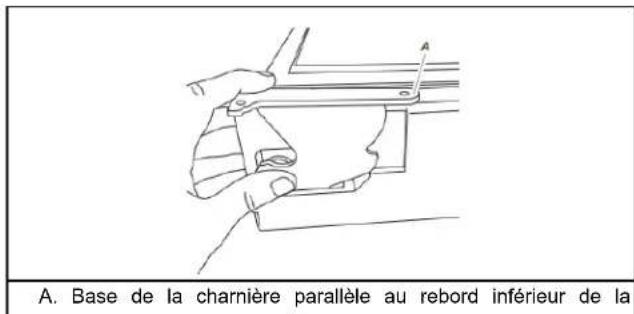

Reinitialiser la charniere inférieure du refrigerateur. 51

Reinstallation des portes et charnières 51

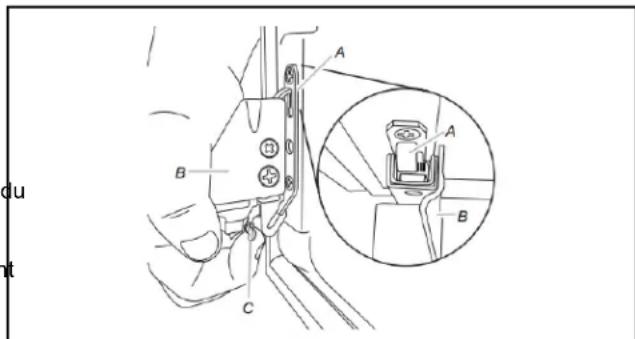

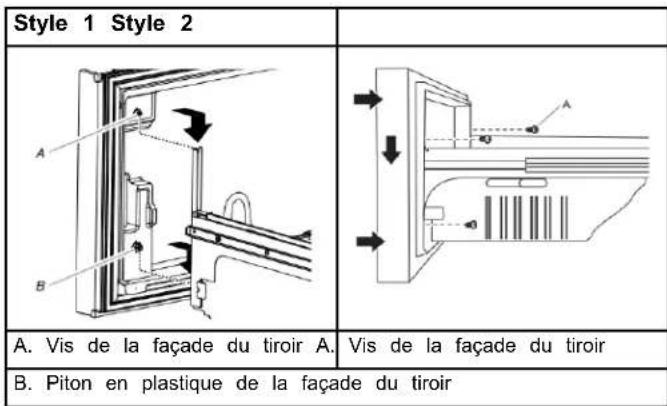

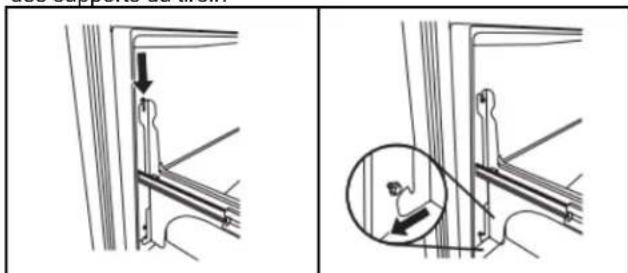

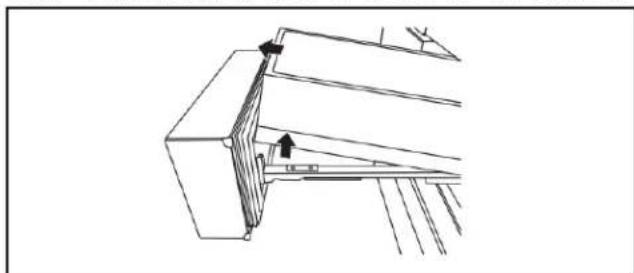

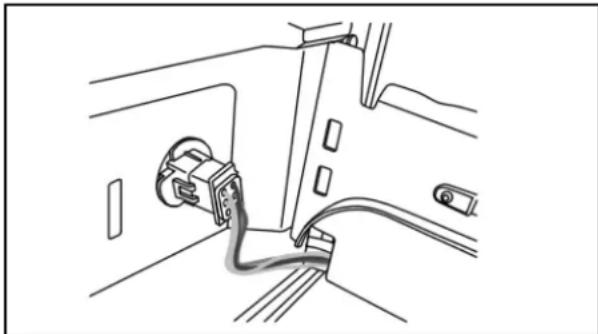

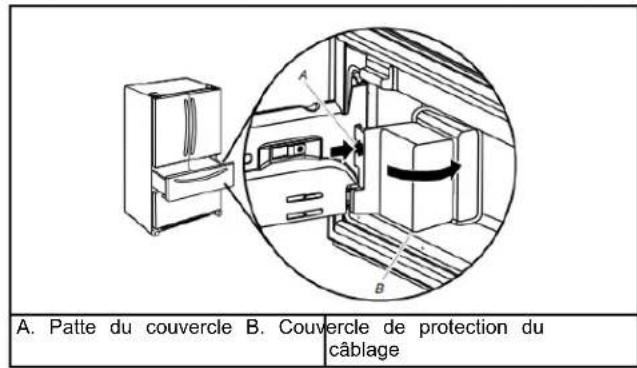

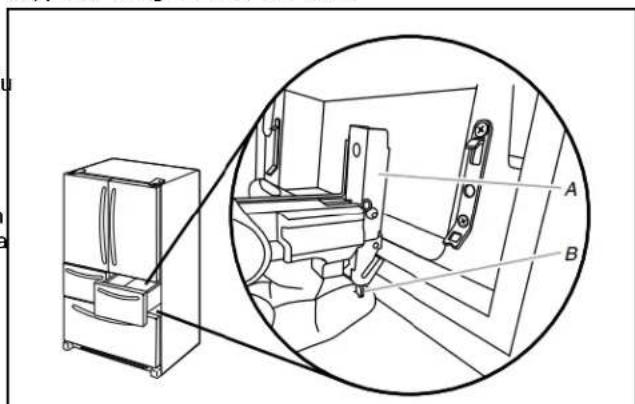

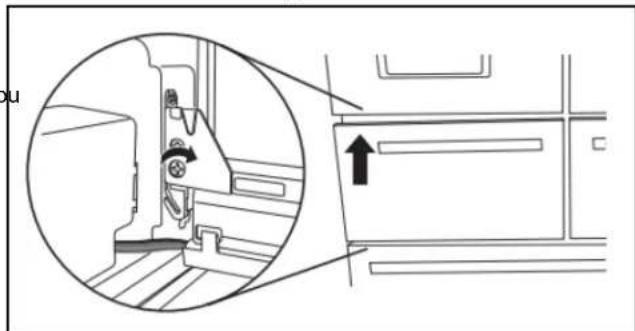

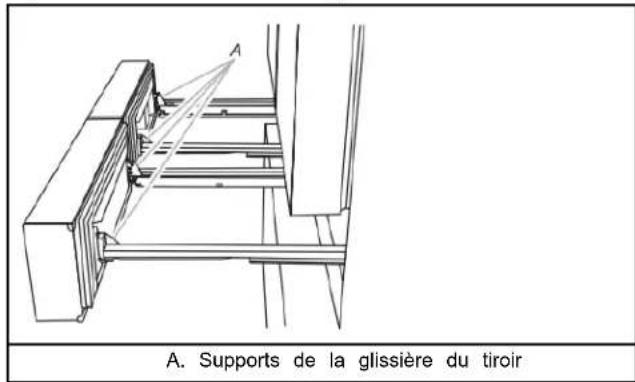

Retrait et réinstallation du tiroir de congélation 52

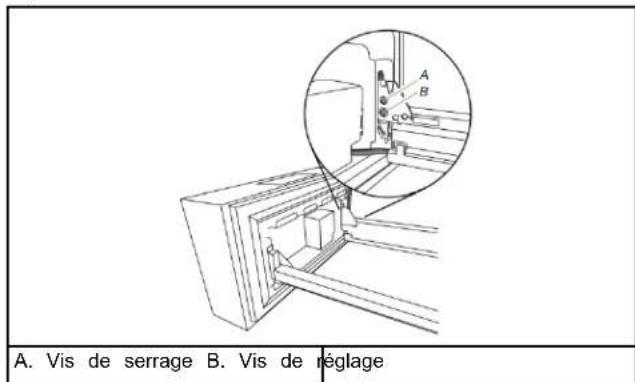

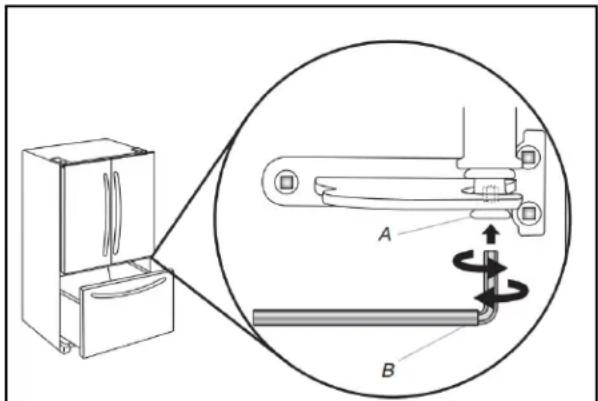

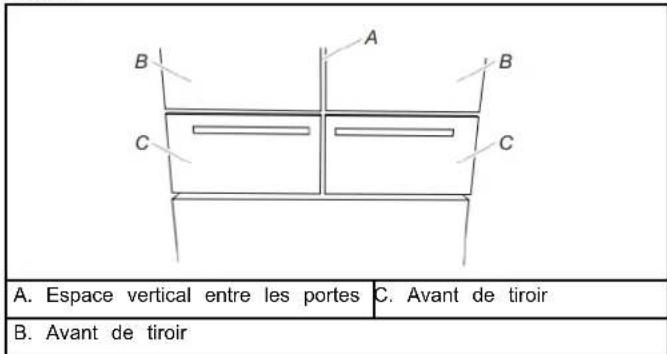

Fermeture et alignment des portes 54

FICHE DE DONNÉES DE PERFORMANCE 58

Fiche de données de performance 58

REFRIGERATOR SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SECURITE

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet appariel, observer certaines précautions fondamentales, notamment :

■ Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorières ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'apparéil par une personne responsable de leur sécurité.
Ne pas utiliser de rallonge.
■ Si le cordon d'alimentation est endommage, il doit être remplace par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger.
■ Brancher sur une alimentation en eau potable uniquement.
Cet apparéil est destiné à un usage domestique et à autres usages similaires comme : coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnements professionnels; maisons d'hôtes, ainsi que par les clients d'hôtel, de motelels et d'autres installations d'hebergement; gîtes touristiques; et banquets et autres utilisations non commercialessemblables.

• Ne pas entreposer de substances explosives comme des aérosols avec agent propulseur inflammable dans cet apparéil.
  Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).
  Garder les évets à l'intérieur de l'enceinte de l'appareil ou de la structure encastrée exemple d'obstacles.
  Ne pas utiliser des appareils mécaniques ou autres moyens pour accélérer le processus de dégivrage, autre que ceux recommendés par le fabricant.
  Ne pas endommager le circuit réfrigerant.
• Ne pas utiliser des appareils électriques à l'intérieur des compartments d'aliments de l'appareil, à moins qu'ilss soient de type recommendé par le fabricant.
• Un ensemble pour machine à gaçons peut être ajoute sur les modèles munis d'une machine à gaçons. Consulter la plaque signalétique située à l'intérieur du compartment pour les alimentés de l'appareil pour obtenir les informations concernant le modele d'ensemble pour machine à gaçons.
  L'installation de la canalisation d'eau et de la machine à glaçons doit être effectuee par un technicien de service qualifie. Consulter les instructions d'installation fournies avec l'ensemble pour machine a glaçons pour tous les détails.

CONSERVER CES INSTRUCTIONS

Mise au rebut du vieux réfrigérateur

AVERTISSEMENT : Un enfant peut rester piégé. Avant de votreieux réfrigerateur ou congélateur :

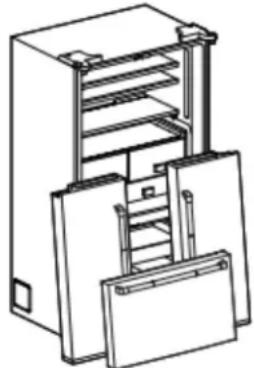

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne poussent pas y pénétre facilement.

AVERAGEMENT

Risque de suffoquer

Enlever les portes ou le couvercle de votre viel appareil
Le non-respect de cette instruction peut causeur un décès ou des léasons cébrales.

IMPORTANT: Le risque qu'un enfant puisse se retrouver coincide et suffoquer n'est pas chose du passé. Les réfrigerateurs et congélateurs jétés ou abandonnés sont toujours dangereux, même s'ils ne restent à l'extérieur que pour « quelques jours seulement ». Si vous vous débarrasssez de votre vaisqu'éfrigerateur ou congélateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

Informations importantes à connaître pour l'élimination du liquide réfrigérant :

Jeter le réfrigerateur conformément aux règlements fédéraux et locaux. Les liquides réfrigerants doivent être evacués par un technicien en réfrigération accrétable EPA, conformément aux procédures établies

ENTRETIEN DU RÉFRIGÉRATEUR jeter Nettoyage

AVERAGEMENT

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilise.

Ne pas utiliser d'appareils mécaniques pour dégiver le réfrigérateur.

Ne pas perforer la tubulure de réfrigération.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux compartments environ une fois par mois afin d'éviter toute accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

• Comme l'air circule entre toutes les sections, toutes les odeurs formées dans une section seront transférées à l'autre. Toutes les sections doivent être nettoyées avec soin pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'asschément des aliments, envelopper ou recouvrir hermétiquement les aliments.
  Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du petrole sur les portes et la caisse de l'appareil, pièces en plastique, les garnitures interieures et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'essuie-tout, de tampons à récurer ou un autre outil de nettoyage abrasif.
  Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion, mais non anticorrosion. Afin d'éviter l'oxydation de l'acier inoxydable, veiller à ce que les surfaces restent propres en suivant les instructions de nettoyage suivantes.

Nettoyer l'écran d'affichage tactile du tableau de distribution (sur certains modèles) :

1. Pour éviter de modifier involontairement les réglages, s'assurer que le réfrigerateur est débranché ou que le courant électrique est déconnecté avant d'essuyer l'écran.
2. Préparer un mélange avec du détergent doux et de l'eau tiède. Humecter un chiffon doux sans charpie du mélange et essuyer doucement l'écran.

REMARQUE: Ne pas vaporiser ni essuyer de liquides
directement sur I'ecran, et ne pas saturer le chiffon de produit.
3. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Nettoyage de l'intérieur:

IMPORTANT: Les tablettes du réfrigerateur équipées d'éclairage DEL par en dessous ne sont pas lavables au lave-vaisse.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et secher les pieces amovibles et les surfaces internes soignement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède
3. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Nettoyage de I'extérieur :

IMPORTANT: Les dommages au revêtementlient en raison d'un mauvais usage des produits nettoyants ou de l'utilisation de produits nettoyants non recommends ne sont pas couverts par la garantie. Des instruments aiguises ou coupants dépareraient le revêtement.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. À l'aide d'une éponge propre ou d'un chiffon doux et d'un détergent doux dans de l'eau tiède, laver, rincer et sécher soignement les pièces extérieures en acier inoxydable et surfaces métalliques peintes.

Pour que vous réfrigerateur en acier inoxydable conserve son aspect neuf et pour enlever les petites égratignures ou marques, il est suggéré d'utiliser le nettoyant et poli pour acier inoxydable approvoué par le fabricant. Ce nettoyant doit être utilisé sur les pieces en acier inoxydable uniquement.
Consulter le Guide de démarrage rapide pour les informations de commande.

REMARQUE : Lors du nettoyage de l'acier inoxydable, tousjours froter dans le sens du grain afin d'éviter d'éraflier la surface.

Veiller à ce que le nettoyant et poli pour acier inoxydable n'entre pas en contact avec les pieces de plastique comme les garnitures, couvercles de distributeurs ou joints de porte. En cas de contact non intentionnel, nettoyer la piece de plastique avec une éponge et un détergent doux dans de l'eau tiède. Secher soignement avec un chiffon doux.

1. Brancher le réfrigérateur ou reconnectcer la source de courant électrique.

Style 1: Porte lisse/métal point

UTILISER NE PAS UTILISER
■ Chiffon doux et propre ■	Chiffons abrasifs■ Essuie-tout ou papier journal■ Tampons de laine d'accier
■ Eau tiège et savonneuse avec détergent doux	■ Poudres ou liquides abrasifs■ Nettoyants à vitre en vaporisateur■ Ammoniaque■ Nettoyants acides ou à base de vinaigre■ Nettoyants à four■ Fluides inflammables

REMARQUE: Les essuie-tout peuvent érafler et ternir le revêtement transparent de la porte peinte. Afin d'éviter tout dommage évientuel, utiliser des chiffons en tissu doux pour polir et essuyer les portes.

Style 2 :Acier inoxydable

UTILISER NE PAS UTILISER
■ Chiffon doux et propre ■es	Chiffons abrasifs■ Essuie-tout ou papier journal■ Tampons de laine d'acier
t■ Eau tiège et savonneuse avec détergent doux	■ Poudres ou liquides abrasifs■ Ammoniaque■ Nettoyants à base d'agrumes■ Nettoyants acides ou à base de vinaigre■ Nettoyants à four
■ Pour les saletés importantes, utiliser seulement le nettoyant et poli pour acier inoxydable approuvé par le fabricant	■ Poudres ou liquides abrasifs■ Ammoniaque■ Nettoyants à base d'agrumes■ Nettoyants acides ou à base de vinaigre■ Nettoyants à four■ Chiffons abrasifs■ Essuie-tout ou papier journal■ Tampons de laine d'acier

REMARQUES :

En cas de contact non intentionnel, nettoyer la piece de plastique avec une éponge et un détergent doux dans de l'eau tiède. Secher soigneusement avec un chiffon doux.
■ Ne pas exposer les electroménagers en acier inoxydable à des éléments caustiques ou corrosifs tels que le sel, un niveau élevé d'humidité ou des environnementes très humides. Les ant dommages causés par l'exposition à de tels éléments ne sont pas couverts par la garantie.
- Un nettoyant sous forme liquide ne signifie pasforcément qu'il n'est pas abrasif. Beaucoup de nettoyants liquides formulés pour nettoyer le carrelage et autres surfaces lisses en douceur peuvent tout de même endommager l'acier inoxydable.
Lors du nettoyage de l'acier inoxydable, toujours frottier dans les sens du grain afin d'éviter d'érafler la surface.
L'acide citrique decolore l'acier inoxydable de façon définitive. Afin d'éviter d'endommager le fini en acier inoxydable du réfrigerateur :

Ne pas laisser les produits suivants pendant une durée prolongée sur le revêtement :

Moutarde
- Sauces à base d'agrumes
- Jus de tomates
- Produits à base d'agrumes
- Sauce marinara

Nettoyage du condensateur

Le condensateur n'a pas besoin d'être nettoyé souvent dans conditions de fonctionnement domestique normales. Si l'environnement est particulièrementGRAISEux, poussièreux ou s'il y a des animaux domestiques dans la maison, le condex devrait être nettoyé tous les 6 mois pour assurer une efficale maximum.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.

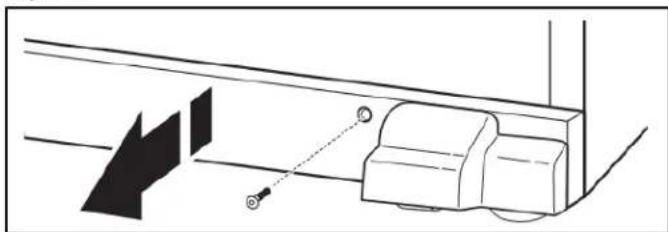

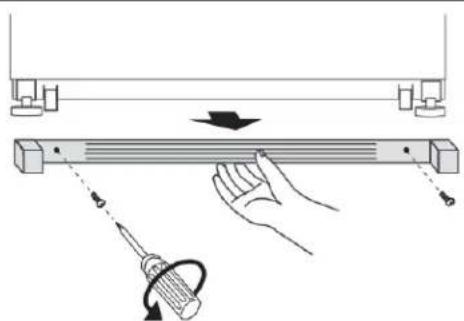

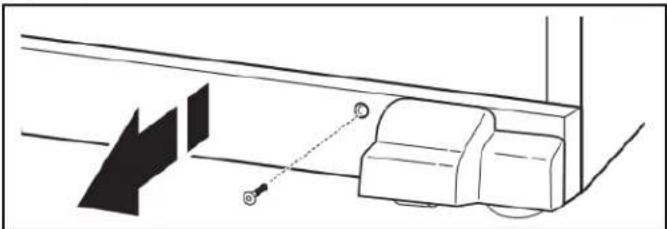

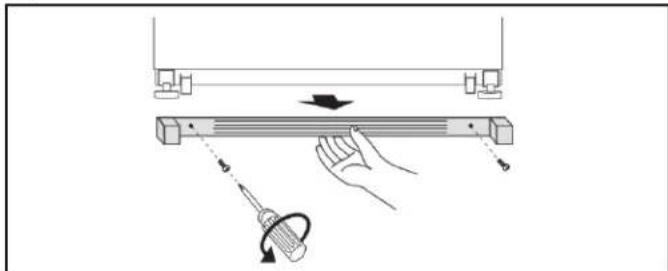

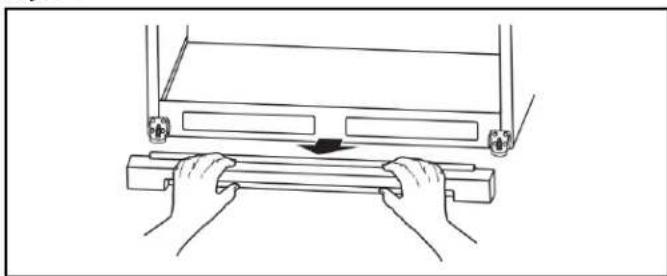

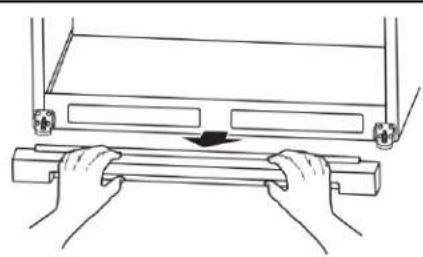

2. Retirer la grille de la base.
3. Utiliser un aspirateur à brosse douce pour nettoyer la grille, endroits ouverts derrière la grille et la surface à l'avant du condensateur.
4. Replacement la grille de la base après avoir terminé.
5. Brancher le réfrigérateur ou reconnectcer la source de courant électrique. 2

REMARQUE: Communiquer avec le service s'il est impossible de nettoyer le condensateur.

Remplacer l'ampoule d'éclairage

IMPORTANT: Les lampes dans le réfrigérateur et le congelateur utilisent la technologie à DEL et n'ont pas besoin d'être remplacées. Si les lampes ne s'allument pas lorsqu'on ouvre la porte, appeler les numéros fournis pour obtenir de l'aide ou un dépannage. Consulter le Guide de démarrage rapide pour les coordonnées.

Le système d'éclairage pour cet apparéil peut comprendre :

• Modules à DEL scellés
  Ampoules à DEL
  Ampoules incandescentes
  Ou une combinaison des susmentionnées.

REMARQUE: Si le produit est muni d'un module à DEL scelled, appeler pour obtenir de l'aide ou un entretien. Consulter le Guide de démarrage rapide pour les coordonnées.

Si une ampoule à DEL ne s'allume pas lorsque la portedu réfrigerateur et/ou du congélateur est ouverte, la remplacer par une ampoule semblable en procédant comme suit :

1. Debrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. Retirer le protège-ampoule (sur certains modèles).

Retirer la visserie qui retient le protège-ampoules en place
- Sommet du compartment de réfrigerateur - Faire glisser protège-ampoule vers l'arrière du compartment pour le libérer de l'ensemble d'éclairage.

1. Toutes les ampoules pour apparéils menagers ne conviennent pas à votre réfrigerateur. Remplacer les ampoules grillées à l'aide d'ampoules pour apparéil menager de la même taille, forme et puissance. Commander la pièce no W10565137 (3,6 W).

REMARQUE: Certaines ampoules DEL de rechange ne sont pas recommandees pour des environnements humides/mouillés. Les compartments de réfrigération et de congélation sont considérés comme des environnements humides/mouillés.

Si on utilise une marque d'ampoules DEL différente de celle recommandée, lore et suivre toutes les instructions de l'emballage des ampoules DEL avant de proceder à l'installation.

1. Remetre en place le protège-ampoule (sur certains modèles) en insérant les languettes situées sur le protège-ampoule dans les trous de la doublure, de chaque côté de l'ensemble d'éclairage. Faire glisser le protège-ampoule vers l'avant jusqu'à ce qu'il s'emboîte.

REMARQUE : Afin déviter d'endommager le protège-ampoule, ne pas le forcer au-delà du point de verrouillage.

des Replacer la visserie qui retient le protège-ampoule en place.
6. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Seir une ampoule à incandescence ne s'allume pas lorsque la portetéu réfrigerateur ou du congelateur est ouverte, la replacer par une ampoulesemblable en suivant la même procédure décrite cidesus. Remplacer l'ampoule grillée par une ampoule à incandescence de même taille, forme et puissance (maximum 40 W) conçues pour les appeareils menagers.

Éclairage du compartment de congélation (sur certains modèles)

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Oter le protège-ampoule.

Sommet du compartment de congélation - Faire glisser le protège-ampoule vers l'arrière du compartment pour le libérer de l'ensemble d'éclairage.

1. Remplacer l'ampoule grillée par une ampoule pour apparéils électroménagers de 25 W maximum.
2. Réinstaller le protège-ampoule.
3. Brancher le réfrigérateur ou reconnectcer la source de courant électrique.

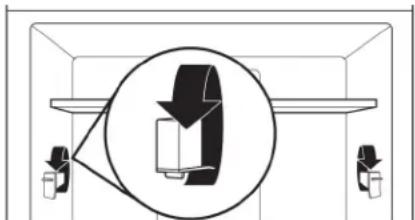

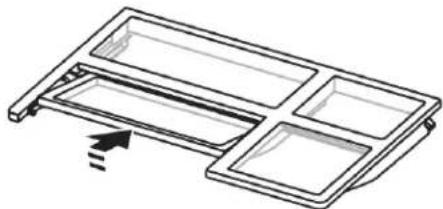

Tabletes du réfrigérateur

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de l'eau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'il sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempe est unconçu pour se briser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre des couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Les tablettes de réfrigérateur sont réglibes pour s'adapter aux besoin de rangement de l'utilisateur.

Afin de pouvoir tracer plus facilement l'article recherche, on peut remisser ensemble des alimentessemblables dans le réfrigerateur et ajuster les tablettes pour les adapter aux différentes tailles d'articles. Ceci réduira également la durée d'ouverture de la portedu réfrigerateur et permettra d'économiser de l'énergie

Tabletes en verre

Pour retiree une tablette :

1. Retirer les articles de la tablette.

2. Retirer la tablette en la faisant glisser tout droit jusqu'à la butée.

3. Selon le modele, soulever l'arriere ou l'avant de la tablette Pbua enlever et réinstaller les tablettes :

retirer au-delà de la butée. Retirer complètement la tablette.1.

S'assurer que les supports ajustables de tablettes sont placés à la position la plus basse avant de retarder les tablettes. Les portes doivent aussi être ouvertes à un angle de 90^ . Les tablettes seront plus difficiles à retarder si les portes sont ouvertes plus grand.

Pour réinstaller une tablette :

1. Réinstaller la tablette en la faisant glisser dans la rainure de paroi de la caisse.
2. Guider l'avant de la tablette dans la rainure de tablette. S'assurer de faire glisser la tablette jusqu'au fond.

Tabletes avec cadres de tablettes

Enlever et réinstaller une tablette/un cadre de tablette :

1. Enlever la tablette/le cadre en l'inclinant vers le haut à l'avant et en la/le soulevant hors des supports de tablette.
2. Replacer la tablette/le cadre en dirigeant les crochets arrêté de la tablette dans les supports de tablette. Incliner l'avant de la tablette vers le haut jusqu'à ce que les crochets arrêté de tablette se plaçent dans les supports de tablette. 5
3. Abaisser l'avant de la tablette et s'assurer que la tablette est bien en position.

Tabletes équipées d'éclairage à DEL par endessous (sur certains modèles)

En déplaçant l'éclairage à DEL à un nouvel emplacement sous 2. tablettes, cette technologie de pointe améliore l'éclairage de l'intérieur du réfrigerateur et aide à retrouver les articles désirés.

Pour les modèles avec cadres de tablettes, les crochets à l'arrière de la tablette doivent être complètement insérés dans les supports de tablette pour assurer une alimentation électrique ajustée.
- Ne pas utiliser plus de deux tablettes munies d'éclairage par dessous en même temps dans le réfrigerateur.

Tabletes avec supports de tablettes

La hauteur de tablette peut être ajustée en repositionnant les supports ajustables de tablettes sur leurs axes vertical et horizontal.

1. Retirer doucement la tablette en la foulevant de ses supporre plier la section repliable de la tablette en maintainant l'avant de puis tourner la languette selon I'orientation souhaitee. la tablette d'une main et en foulevant la partie centrale avant de
2. Repeter l'opération pour les supports de tablette restants. tablette. Repousser ensuite la tablette vers l'arriere tout en
3. Appliquer une pression sur le haut de la tablette pour vérifieppuyant dessus jusqu'à ce qu'elle couilisse en dessous de la qu'elle est correctement appuyee sur les supports de tablettection arriere de la tablette.
   Replier la section repliable de la tablette en maintainant l'avant de la tablette d'une main et en soulevant la partie centrale avant de
   Tablette. Repousser ensuite la tablette vers l'arriere tout en
   dieppuyant dessus jusqu'à ce qu'elle couilse en dessous de la tatiection arriere de la tablette.

Oter la tablette du milieu ou supérieure en la boulevant pour la sortir des supports de tablette. Tirer ensuite sur la tablette et l'incliner en position verticale vers le bas. Incliner la tablette à un angle et la retarder du réfrigérateur.
Les tablettes coulissantes en verre Infinity devraient etree repoussees vers le fond. Lorsquelles sont inclinées, s'assurer que le verre ne glisse pas vers l'avant.
REMARQUE: Retirer la tablette du milieu avant celle du haut.
3. Œter la tablette du bas en la soulevant pour la sortir des supports de tablette. Tirer ensuite sur la tablette en l'inclinant à la verticale vers le haut. Incliner la tablette à un angle et la retireur du réfrigérateur.
4. Replacer la tablette du milieu et du haut en les plaçant dans le avant réfrigerateur en utilisant un angle, l'avant de la tablette vers le bas. Soulever l'avant de la tablette vers le haut et la faire glisser jusqu'à ce que l'arrière de la tablette se place sur les de supports de tablette. Abaisser l'avant de la tablette et s'assurer de qie la tablette est bien en position.
5. Replacer la tablette du bas en la plaçant dans le réfrigérateur en utilisant un angle, l'avant de la tablette vers le haut. Incliner l'avant de la tablette et la faire glisser jusqu'à ce que l'arrière de la tablette se place sur les supports de tablette. Abaisser l'avant de la tablette et s'assurer que la tablette est bien en position.

Tablette escamtable/coulissante (sur certains modèles)

Certaines tablettes se rabattent ou coulissant pour creer de la place pour des articles plus grands.

Pour rétractor et déployer la section avant de la tablette :

1. Pour rétractor la section avant de la tablette, soulever légèrement le rebord avant et repousser la partie escamtable de la tablette vers l'arrière du réfrigérateur.

§2.16 Déployer l'avant de la tablette en tirant sur la partie rétractée de la tablette jusqu'à ce qu'elle soit complètement déployée.

Tablette repliable (sur certains modèles)

Pour replier la tablette repliable :

Pour réinstaller la tablette repliable :

Repositionner la section repliable de l'étagère en maintainant l'avant de l'étagère d'une main tout en tirant sur le centre de l'étagère jusqu'à ce que la section repliable soit de nouveau complètement déployée.

Tabletes MicroEdge Glo (sur certains modèles)

Les crochets à l'arrière de la tablette doivent être complètem insérés dans les supports de tablette pour assurer une alimentation électrique ajustée.

Ne pas utiliser plus de deux tablettes munies d'éclairage par dessous en même temps dans le réfrigerateur.

Ouverture et fermetre des portes

Il y a deux portes pour le compartment de réfrigeration. Les portes peuvent être ouvertes et fermées séparément ou Ensemble. Sur certains modeles, il y a un mécanisme de fermeture automatique évitant que la ou les portes ne restent ouvertes de façon involontaire. Si la porte est ouverte à un de 40^ ou moins, elle se refermera automatiquement en doult importance: Si les portes ne se referment pas automatiquement à angle de 40^ ou moins, voir la section « Charnière inférieure de porty. Il y a sur la porte de gauche du réfrigerateur un joint à chê verticale.

Lors de l'ouverture de la porte du cote gauche, le joint à charnière se replie automatiquement vers l'intérieur pour qu'il n'y ait pas d'interfERENCE.

Lorsque les deux portes sont fermées, le joint à charnière assure automatiquement l'étanchéité entre les deux portes.

A. Joint à charnière

Le commutateur de la porte du réfrigerateur est situé dans le supérieur gauche et le couvercle de la charnière de droite.

Le commutateur de porte utilise un aimant pour capter l'ouverture et la fermetre de la porte.
S'assurer qu'aucun aimant ou apparéil électronique (enceinte, CoolVox, etc.) ne se trouve à moins de 3 po (7,62 cm) du couvre-charnière.

REMARQUE: L'éclairage et l'interface utilisateur (IU) interieure ne se mettent pas en marche s'il n'y a pas de détention d'ouverture de porte.

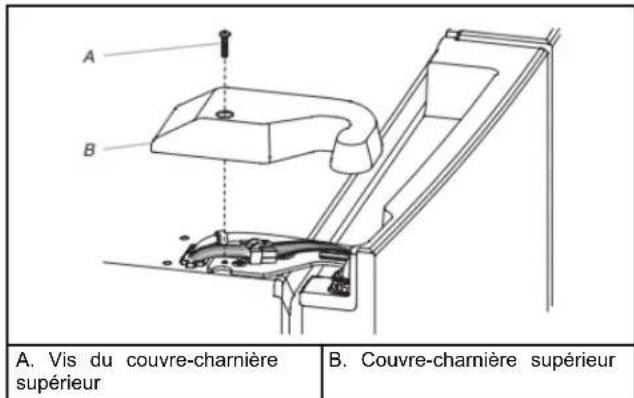

A. Couvre-charniere

Précautions à prendre avant les vacances ou le déménagement

Vacances

Si le réfrigerateur est laissé en marche pendant une absence :

1. Consommer toutes les denrées péissables et congeler les autres articles.
2. Si le réfrigerateur compte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.

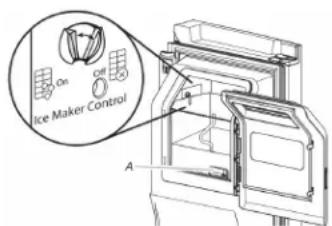

3. Si vous machine à glaçons est automatique, éteindre la pail machine à glaçons.

REMARQUE: Selon le modele, soulever le bras de commande sur. metallique à la position Off (arret) (position elevée), ou placer un le commutateur sur Off (arret).

1. Vide le bac a glaçons.

Modèle avec fonction Vacation mode (mode vacances)

Active Vacation mode (mode vacancies). Consultant le « Guide de démarriage rapide » pour les détails.
REMARQUE: L'activation du mode « vacances » ne désacte pas la machine à glaçons.

Si l'utilisateur désit d'arrête le réfrigerateur avant son absence ;

1. Enlever tous les alimentes du réfrigerateur.
2. Si le réfrigerateur est équipé d'une machine à glaçons automatique :

Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
Lorsque la derniere quantite de glacons est deposee, soulever le bras de commande d'arret metallique a la position Off (arret/position haute) ou placer le commutateur sur Off (arret), selon le modele.

1. Vider le bac a glacons.
2. Éteindre la/les commande(s) de température. Voir le « Guide de démarrage rapide »
3. Nettoyer le refrigerateur, l'essuyer et bien le secher.
4. À l'aide d'un ruban adhésif, placer des blocs de caoutchouc ou coïge bois dans la partie supérieure de chaque porte de façon à ce qu'elles soient suffisamment ouvertes pour permettre à l'air d'entrer et déviter l'accumulation d'odeur ou de moisissure.

Déménagement

En cas de déménagement et de déplacement du réfrigérateur dans une nouvelle habitation, suivé ces étapes pour préparer déménagement.

1. Si le réfrigerateur est équisé d'une machine à glaçons automatique :
   ■ Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
2. Débrancher la canalisation d'eau de l'arrière du réfrigerateur.
   Lorsque la derniere quantite de glacons est deposee, soulever le bras de commande d'arret metallique a la position Off (arret/position haute) ou placer le commutateur sur Off (arret), selon le modele.
3. Retirer tous les alimentés du réfrigérateur et placer tous les alimentés congelez dans de la neige carbonique.
4. Vider le bac a glaçons.
5. Éteindre la/les commande(s) de température. Voir le « Guid de démarrage rapide »
6. Debrancher le réfrigerateur
7. Bien nettoyer, essuyer et secher.
8. Retirer toutes les pieces amovibles, bien les enveloppper et attacher ensemble avec du ruban adhésif pour qu'elles ne bougent et ne s'entrechoquant pas durant le démunagemen
9. Selon le modele, soulever l'avant du réfrigerateur pour qu' i roule plus facilement ou soulever les pieds de nivellement qu'ils n'égratignent pas le plancher. Voir les sections « Ajustement des portes » ou « Fermetre et alignment portes »
10. Fermer les portes à l'aide de ruban adhésif et fixer le corde d'alimentation à la partie arrêté du réfrigerateur.

Une fois arrivé à votre nouveau domicile, remettre tout en place consultier la section des « Instructions d'installation » pour des instructions sur la préparation de l'appareil. Aussi, si le réfrigerateur comporte une machine à gaçons automatique, ne pas oublier de rebrancher l'approvisionnement en eau au réfrigerateur.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Livraison du réfrigérateur

Une ouverture de porte minimum de 33 po (838 mm) est nécessaire. Si l'ouverture est inférieure ou égale à 36 po (914 mm), il faudra enlever les portes, tiroirs et charnières
Pousser le chariot avec le réfrigerateur de côte pour toutes ouvertures de porte.

Retrait des matériaux d'emballage

Enlever tout résidu de ruban adhesif et de colle des surfaces le avant de mesure en marche votre tiroir de réfrigération. Froitter une petite quantité de savon liquide à vaisse sur l'adhesif avec les doigs. Rincer à l'eau tiède et secher.
- Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammbables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface du réfrigerateur. Pour plus de renseignements, voir la section « Sécurité du réfrigerateur »
Éliminer/recycler tous les matériaux d'emballage.

Lors du déplacement du réfrigérateur :

Le réfrigerateur est lourd. Lors du déplacement de ce réfrigerateur pour un nettoyage ou un entretien, veiller à recouvrir le plancher d'un carton ou panneau de fibre dur pour éviter de l'endommager. Tout jours tirer le réfrigerateur tout droit lors du déplacement. Ne pas incliner le réfrigerateur d'un côte ou de
d'autre ni le « faire marcher » en essayant de le déplacer, car le pourrait être endommagé.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'interieur du réfrigerateur avant de l'utiliser. Voir les instructions de nettoyage dans la section « Entretien du réfrigerateur »

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de dessau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'ils sont exposés à un changement de
températures ou impact soudain, tel qu'une chute. Le verre tempé est conçu pour se brisser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre et les couvercles sont lourds. Employer les deux mains lorsqu'on les 8 retire afin d'éviter de les faire tomber

Exigences d'emplacement

A VERTISSEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telles que l'essence, à l'écart de l'appareil.

Utiliser un produit de nettoyage ininflammable.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

IMPORTANT : Cét apparéil est destiné à un usage domestique à l'intérieur et à d'autres usages similaires comme :

espace de cuisine pour personnel de boutiques, bureaux et autres environnements professionnels;
■ résidences fermières et utilisation par les clients d'hoteurs, de motelels et d'autres types de résidences;
■ Environnements de type chambres d'hotes;
■ Banquets et autres utilisations non commercialessemblables.

REMARQUE: Si le fabricant souhaite réduire l'utilisation de l'appareil à des valeurs inférieures à ce qui est mentionné cédessus, la mention doit être clairément indiquée dans les instructions.

Pour obtenir une aération appropriée pour le réfrigerateur, laisser un espace de 1/2 po (1,25 cm) de chaque côte et au sommet. Laisser un espace de 1 (2,54 cm) derrière le réfrigerateur. Si le réfrigerateur compte une machine à gacons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les raccordements des conduits d'eau. En cas d'installation du réfrigerateur près d'un mur fixe, laisser un minimum de 2 po (6,3 cm) entre le réfrigerateur et le mur pour permettre à la porte de s'ouvr sans obstruction.

REMARQUE: Ce réfrigerateur est concu pour être utilisé dans un endroit où la température est comprise entre un minimum de 55^ (13^) et un maximum de 110^ (43^) . La plage de température ambiente ideale pour un rendement optimal est comprise entre 60^ (15^) et 90^ (32^) . Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommendé de ne pas installer le réfrigerateur prés d'une source de chaleur comme un four ou un radiateur.

Spcifications electriques

Avant de placer le réfrigerateur à son emplacement final, il est 120lb / po^2 (241 kPa et 827 kPa) est nécessaire pour faire important de s'assurer d'avoir la connexion électrique approprié fonctionner le distributeur d'eau et la machine à gacons. Pour Si le cordon d'alimentation est endommage, il doit être remplaça toute question au sujet de la pression de l'eau, faire appel à un par le fabricant, son agent de service ou toute autre personne plombier qualifié agree. également qualifiée. Ne pas utiliser un cordon craquelé ou qui REMARQUE: Si la pression en eau est inférieure aux critères presente des dommages d'abrasion sur la gaine, la fiche ou le minimaux, le débit du distributeur d'eau pourrait diminuer ou connecteur.

Méthode recommendée de liaison à la terre

Un circuit de 115 V CA à 60 Hz relié à la terre et protégé par fusible de 15 A ou 20 A est requis. On commande que le réfrigérateur et les accessoires approuvés soient alimentés par un circuit indépendant. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge.

IMPORTANT : ce produit est connecté à une prise protégée par un disjoncteur de fuite à la terre, un déclenchement intempestif peut se produit et cause une perte de refroidissement. La qualité et la saveur des aliments risquent d'être affectées. Si un déclenchement intempestif se produit et si les aliments semblent de pietre qualité, jeter les aliments.

REMARQUE: Avant d'installer, de nettoyer unquelconque élément, de remplacer une ampoule d'éclairage, désactiver le refroidissement ou placer la commande (du thermostat, réfrigerateur ou congélateur selon le modele) à Off (arrêt). Sur les modèles avec commande de température numérique, appuyer sur le symbole moins jusqu'à ce qu'un tiret (-) apparaisse sur l'affichage du réfrigerateur et du congélateur. Déconnecter le réfrigerateur de la source de courant électrique. Lorsque vous avez terminé, reconnectcer le réfrigerateur à la source d'alimentation électrique et réactiver le refroidissement ou replacer la commande (du thermostat, réfrigerateur ou congélateur selon le modele) au réglage désire. Voir le « Guide d'emarrage rapide »

Spécifications de l'alimentation en eau

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils requis :

Tournevis à tete plate
Tourne-ecrou de 1/4 po
Clés plates de 7/16 po ou deux clés à molette
■ploret de 1/4 po. Perceuse sans fi
- Brancher sur une alimentation en eau potable uniquement Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.
Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie.
Ne pas employer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer - ils réduisent le début d'eau et s'obstruent plus facilement.
Utiliser un tuyau en cuivre ou en polyéthylene réticulé et vérifier qu'il n'y a pas de fuite. Installerer seulement des tuyaux en cuivre ou en polyéthylene réticulé à où les températures resteront au-dessus du point de congestion.
Pour les modeles avec filtrer à eau, le filtrer à eau jetable doit être remplaced au moins tous les 6 mois.

Pression d'eau

1. Une alimentation en eau froide avec une pression entre 35 lb/ po^2 (241 kPa et 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine a glacons. Pour la tague question au sujet de la pression de I'eau, faire appel à un clombier qualifié agreeé.
2. REMARQUE: Si la pression en eau est inférieure aux critères minimaux, le débit du distributeur d'eau pourrait diminuer ou entraîner la formation de glacons creux ou de forme irrégulière.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le système d'osmose inverse et le robinet d'arrivee d'eau du réfrigerateur doit se situer entre 241 kPa à 827 kPa (35 lb/ po^2 et 120 lb/ po^2 ).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 276 kPa à 414 kPa (40 lb/po² à 60 lb/po²).

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 276 kPa - 414 kPa (40 lb/po² - 60 lb/po²):

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstrué. Remplacer le filtré si nécessaire.
Laisser le réservoir du système d'osmose inverse se rempla. apres une utilisation intense. La capacité du réservoir est pe treetrop faible pour repondre aux specifications du réfrigerateur.

REMARQUE: Un système d'osmose inverse monté sur robinet est déconseilé.

Si le réfrigerateur comporte un filtré à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtré à eau. Consulter la section « Système de filtration d'eau »

Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié agréé.

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT:

Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.
Le tuyau d'eau gris situé à l'arrière du réfrigerateur (et utilise pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyethylene réticulé. Il est possible d'utiliser des raccords en cuivre et en polyethylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur; ils contribuent à éviter que l'eau ait un goût ou une odeur désagréable. Vérifier qu'il n'y a pas de fuites. Si on utilise un tuyau en polyethylene réticulé au lieu d'un tuyau de cuivre, nous recommendons les numérodes de piece suivants 4. C W10505928RP (PEX cheminé de 7 pi [2,14 m]), p 8212547RP (PEX de 5 pi [1,52 m]) ou W10267701RP (PEX de 25 pi [7,62 m]).
- Installer des tuyaux seulement la où les températures resteront au-dessus du point de congelation.
Raccorder à la canalisation d'arrivée d'eau potable uniquement.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluee ou de qualite inconnue en l'absence d'un dispositif de desinfection adequat en amont ou en aval du systeme. Les systèmes certifiés pour la réduction des kystes peuvent etre utilisés pour une eau desinfectee susceptible decontainir des kystes filtrables.

Outils requis :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

Tournevis à tête plate

Tourne-ecroude 1/4 po

Clés plates de 7/16 po ou deux clés à molette

p5oretde1/4po

Perceuse sans fil

REMARQUE: Voiture marchand de réfrigerateurs propose une trousse avec un robinet d'arrêt à étrier de 1/4 po (6,35 mm), un raccord et un tube en cuivre ou en polyéthylène réticulé. Avant d'en faire l'achat, s'assurer que le robinet d'arrêt à étrier est conforme aux codes locaux de plomberie. Ne pas employer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer -ils réduisent le début d'eau et s'obstruent plus facilement.

Raccordement à la canalisation d'eau

IMPORTANT: Si on met le réfrigération en marche avant que la canalisation d'eau ne soit raccordée, éteindre la machine à glacons.

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Couper l'alimentation principale en eau. Ouvrir le robinet le eut-plus proche assez longtemps pour vider I'eau du tuyau.
3. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre ou en polyéthylène réticulé de 1/2 po.

REMARQUE: Pour que le réfrigerateur reçoive un débit d'eau suffisant, on recommendé l'emploi d'une canalisation d'alimentation domestique en cuivre ou en polyethylene réticulé de 1/2 po minimum.

A. Ampoule
B. Écrou

C. Tuyau en cuivre ou en polyéthylène réticulé (vers le réfrigerateur)
D. Canalisation d'alimentation en eau du domicile (1/2 po minimum)

1. On est maintainant prét à connecter le tuyau en cuivre ou en polyethylene réticulé au robinet d'arrêt. Utiliser une canalisation en cuivre ou en polyethylene réticulé de 1/4 po (6,35 mm) (diamètre externe) pour raccorder le robinet d'arrêt au réfrigerateur.

■ Ensure that you have the proper length needed for the job. Be sure both ends of the copper tubing are cut square.
■ Installer la bague et l'écrou à compression sur le tuyau en cuivre comme indiqué. (Le tuyau en polyéthylene réticulé possède des viroles et écrous de compression déjà installés.) Insérer l'extrémité du tuyau aussi profondement que possible dans l'extrémité de sortie et à l'équerre. Visser l'écrou de compression sur l'extrémité de sortie du raccord à l'aide d'une clé à molette. Ne pas serrer excessivement.

A. Virole de compression

B. Écrou de compression

C. Tuyau en cuivre ou en polyéthylène réticulé

1. Placer l'extrémité libre de la canalisation dans un contenant ou un évier et rétablier l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.
   REMARQUE: Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement évientuel du robinet.
2. Courber le tuyau de cuivre ou de polyéthylène réticulé de façon à le raccarder à l'arrivée de la canalisation d'eau située à l'arrière de la caisse du réfrigerateur. Laisser une partie du tube en cuivre ou de polyéthylène réticulé enroulée pour permettre de dégager le réfrigerateur de l'armoire ou du mur en cas de dépannage.

Raccordement au réfrigérateur

Selon le modele,la canalisation d'eau peut etre orientee ded en haut ou de haut en bas.Appliquer les instructions deracCORDement appropriees au modele.

Style 1

1. Oter le bouchon de plastique de l'orifice d'entree d'eau. Raccorder la canalisation en cuivre ou en polyethylene retie au robinet d'arrivalde eau a I'aide d'un ecrou et d'une bag de compression, comme illustre. Serrer I'ecrou de compression. Ne pas serrer excessivement. Vérifier la solid du raccordement en tirant sur la canalisation en cuivre ou polyethylene reticule.
2. Créer une boucle de service avec la canalisation en cuivre Éviter de déformer le tube en l'enroulant. Fixer la canalisa en cuivre ou en polyéthylene réticulé à la caisse du réfrigerateur à l'aide d'un collier en P.

A. Tuyau en cuivre ou polyéthylen réticule

C. Écrou de compression
D. Virole de compression

B. Collier en P

1. Ouvrir l'arrivée d'eau alimentant le réfrigerateur et vérifier l'absence de fuites. Éliminer toute fuite détectée.

Style 2

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.

2. Retirer et jeter la courte piece en plastique noire de l'extremité du point d'entrée de la canalisation d'eau.

3. Thread the nut onto the end of the tubing. Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

REMARQUE: Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois laterales de la machine à glaçons ou d'autres composants à l'intérieur de la caisse.

A. Canalisation d'eau du domicile
C. Virole (a acheter)
D. Tuyau d'eau du réfrigerateur

1. Installer la bride de la canalisation d'alimentation en eau bien ajuster de la canalisation pour réduire la pression sur le raccord.
2. Ouvrir le robinet d'arrêt.
3. Check for leaks. Tighten any connections (including connections at the valve) or nuts that leak.

Sur certains modèles, la machine à glaçons compte un filtre à eau incorpore. Si les caractéristiques de l'eau requisérant un second filtre à eau, installer celui-ci dans la canalisation d'eau de 1/4 po (6,35 mm) à l'une ou l'autre des extrémités de la canalisation. Se procurar un filtre à eau auprès de votre

culé marchand d'appareils menagers.

Terminer l'installation

1. Brancher l'appareil dans une prise à 3 alveoles reliée à la terre.
   REMARQUE: Prévoir un début de 24 heures pour la production du premier lot de gacons. Jeter les trois premiers lots de gacons produits. Prévoir un début de 3 jours pour le remplissage complet du bac d'entreposeage.
2. Rincer le système de distribution d'eau. Voir la section « Distributeurs d'eau et de glaçons »

Installer le filtré à air (sur certains modèles)

Style 2 - Derrière le couvercle d'aération à DEL

Installer le filtrer derriere le couvercle d'aération illumine à DEL bleue situé le long de la paroi arrêt, pres du milieu du renfigérateur.

Ce filtré à air réduit l'accumulation d'odeurs. Ceci aide à mais un environnement plus propre à l'intérieur du réfrigerateur. Une filtré à air est 15 fois plus puissant que le bicarbonate de se pour réduire les odeurs courantes d'aliments à l'intérieur du réfrigerateur.

Le sachet d'accessoires du réfrigerateur comprend un filtré à air qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le filtré à air est préinstallé à l'usine.

Installation du filtré à air

Selon le modele,le filtre a air peut etre instalé de l'une des fac suivantes：

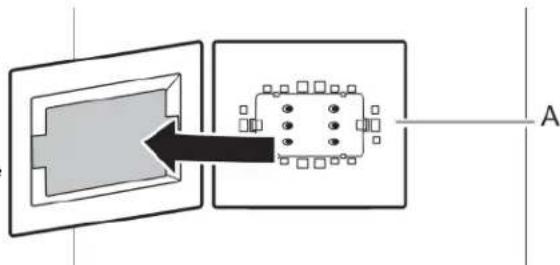

Style 1 - Derrière la porte d'éparation :

Installer le filtré derrière la porte à aérations, le long de la paroi arrrière, à proximé du sommet du compartment de réfrigeration.

1. Retirer le filtré à air de son emballage.

REMARQUE: Un témoin d'etat du filtré à air est fourni avec le filtré à air. Le témoin n'est pas nécessaire pour les modèles qui affichent l'etat du filtré à air sur le tableau de commande.

1. Ouvrir la porte à aérations en la soulevant.
2. Emboiter le filtré pour lemettre en place.

A. Filtre à air

Retirer le filtré à air de son emballage.

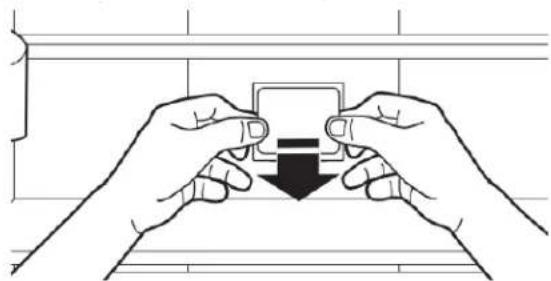

1. Saisir fermement à deux mains le couvercle de plastique du couvercle de ventilation et tirer pour enlever.

REMARQUE : Lorsque le couvercle est enlevé pour la première fois, une petite pièce en mousse de la taille du filtre devra être retiree et jetée.

1. Emboiter le filtré pour lemettre en place.

A. Filtré à air

Installation des témoins lumineux (sur certains modèles)

L'icone de filtrer sur le panneau de commande affiche l'etat du filtr à air.

■ Bleu ou vert : Bon.
Orange : Commander un filtre de remplacement.
Rouge:Remplacerlefiltréaair.
Rouge et « Replace Filter » (replacer le contrôle) qui clignote : Expiré.

Après avoir remplaced le filtré à air, appuyer sur le bouton Air filter (filtré à air) pendant 3 secondes. Les icones du filtré s'éteindront. Consultier le « Guide de démarrage rapide ». Lorsque l'on réinitialise le système, l'icone du filtré à air reprend sa couleur bleue et les mots « Replace Filter » (remplacer le filtré) disparaisent du tableau de commande.

REMARQUE: Quel que soit l'etat du filtr, appuyer sur Air filter (filtr à air) pendant 3 secondes pour réinitialiser l'etat du filtr à air et le ramener à « bon » - l'icone du filtr à air s'éteindra ensuite.

Remplacer le filtré à air

Le filtré à air jetable doit être remplace tous les 6 mois ou l'icone du fémon du filtré à air s'allume et commence à clignoter lorsqu'on ouvre la porte du réfrigérateur.

Pour commander un filtre a air de remplacement, consulter les conl. d'ut. informations de commande du guide de demarrage rapide. pou

1. Retirer l'ancien filtré à air en serrer les onglets latéraux.
2. Installer le filtré à air et le témoin neufs à l'aide des instructions W10346771. des sections précédentes. Le conservateur n

Témoin d'etat du filtré à air - Installation

Le filtré comporte un témoin d'etat qui doit être activé même temps que le filtré à air.

standards

et installe en prolongée.

La production d'éthylene et la sensibilité des produits à l'éthylene varient selon le type de fruit ou de légume. Pour préserver la fraîcheur des produits, il est conseilé de séparer les produits frais sensibles à l'éthylene des fruits qui en produit en quantité modérée à élevée.

1. Placer le témoin orienté vers le bas sur une surface ferme plane.
2. Appliquer une pression sur la bulle située à l'arrière du tén jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir la porte du filtré à air à aérations en la soulevant.
   certains modèles, l'arrière de la porte comporte des encoch

Modèles avec encoches :

Faire glisser le témoin vers le bas et l'insérer dans les encoches en orientant l'écran du témoin vers l'extérieur.

REMARQUE: Le témoin ne glissera pas facilement dans encoches si la bulle arrêté n'a pas éclaté.

■ Fermer la porte du filtré à air et vérifier que le témoin est par la petite fenêtre dans la porte.

A. Fenetre du témoin
B. Témoin d'etat du filtré à air
C. Encoches

• Placer le témoin dans un endroit visible dont l'utilisateur souviendra facilement - soit à l'intérieur du réfrigérateur dans un autre endroit de la cuisine ou du domicile.

	Sensibilité à l'éthylène	Production d'éthylène
Pommes	Élevée	Très élevé
Asperges Moyenne	Très BASSE
Retits fruits Basse et	Basse
Brocoli pouin	Élevée	Très BASSE
Cantaloup Moyenne		Élevée
Bour des carottes Basse Tres	Basse
Agrumes Moyenne	Très BASSE
Raisin Basse Tres	basse
Paysaitue	Élevée	Très BASSE
Paires visibles	Élevée	Très élevé
Épinards	Élevée	Très BASSE

Installation du conservateur pour produits frais

ATTENTION: IRRITANT. PEUT ETRE IRRITANT POUR LES YEUX ET LA PEAU. CE PRODUIT DÉGAGE DES VAPEURS DANGEREUSES LORSQUE MÉLANGE À D'AUTRES PRODUITS.

Ne pas mélanger à des produits de nettoyage contenant de l'ammoniaque, un agent de blanchiment ou des acides. Ne pasmettre en contact avec les yeux, la peau ou les vêtements. Nepas inhaler les poussières. Conserver hors de portée des enfants.

PREMIERS SOINS : Contient du permanganate de potassium.

En cas d'ingestion, appeler immédiatement un centre antipoison

se ou un médecin. Ne pas faire vomir. S'il y a eu contact avec les soityeux, rincer sous l'eau pendant 15 minutes. S'il y a eu contact avec la peau, rincer sous l'eau.

Remplacer le filtré à air

Le filtré à air jetable doit être remplace tous les 6 mois, lorsque le témoin est entiement passé du blanc au rouge.

Pour commander un filtré à air de remplacement, consulter les informations de commande du guide de démarrage rapide.

1. Retirer l'ancien filtré à air en serrant les onglets lateraux.
2. Retirer le temoin d'etat usage.
3. Installer le filtré à air et le témoin neufs à l'aide des instructions des sections précédentes.

Style 1 - Situé à l'intérieur du réfrigérateur :

1. Repérer le logement du conservateur pour produits frais à l'intérieur du réfrigérateur.

1. Soulever le logement pour l'exraire de la languette de montage.
2. Ouvrir le logement en boulevant l'arrière du sommet du logement pour l'extraire.
3. Retirer les sachets de conservation pour produits frais de l'emballage. Placer les sachets dans le logement, puis emboiter les parties du logement pour le referrer.

REMARQUE : Pour un rendement idéal, toujours utiliser les deux sachets.

1. Fixer le logement pour sachets de conservation pour produit frais sur la paroi arrière du bac à légumes en suivant les instructions fournies dans l'emballage.
2. Réinstaller le logement sur la languette de montage.

Style 2 - «Situé dans le bac à légumes ou les tiroirs du réfrigérateur :

Pour plus de commodité, le conservateur pour produit frais à fixation par suction peut être installé dans le tiroir à legumes les tiroirs réfrigerés.

1. Laver l'intérieur de chaque tiroir à l'aide d'une solution de savon doux et d'eau tiède; sécher complètement.
2. Trouver l'emballage contenant le conservateur pour produits frais à l'intérieur du réfrigerateur, puis installer le conservat pour produits frais dans le tiroir selon les instructions four dans l'emballage.

Installation du témoin d'etat

Le sachet de conservation pour produits frais compte un tér lumineux qui doit être activé et installé en même temps que sachet.

1. Placer le témoin orienté vers le bas sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate -)ceci active le témoin.
3. Ouvrir le couvercle du logement du conservateur pour produits frais.
4. Placer le témoin sur le sommet du logement en l'orientant vers l'extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le témoin est visible à travers le trou rectangulaire du couvercle. REMARQUE: Le couvercle ne se fermera pas facilement si la bulle arrrière du témoin lumineux n'a pas éclaté.

Remplacer le sachet de conservation pour produits frais

Les sachets jetables doivent être replacés tous les 6 mois, lorsque le témoin est entièrement passé du blanc au rouge.

Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide. Commander le numéro de piece W10346771A ou FRESH1.

1. Retirer les sachets usages du logement du conservateur pour produits frais.
2. Retirer le témoin d'etat usage.
3. Installer les sachets et le témoin neufs en suivant les instructions des sections précédentes ou des instructions inclues dans la trousse de remplacement.

CHARACTERISTIQUES DU RÉFRIGÉRATEUR

Commande d'humidité dans le bac à légumes (sur certains modèles)

Le degré d'humidité dans le bac à légumes étanche peut être contrôle. Selon le modele, la commande peut être place à n'importequel réglage entre Fruit (fruit) et Vegetables (légumes) ou Low (faible) et High (elevé).

Fruit/bas (ouvert) :

Déplacer le réglage pour laisser échapper l'air humide du bac à légumes pour mieux conserver les fruits et légumes à pelures.

Fruits : Laver, laisser sécher et garder au réfrigerateur dans un ou sac en plastique ou dans le bac à légumes. Ne pas laver ni équeuter les baies avant le moment de leur utilisation. Répartir et garder les baies dans leur contenant original dans le bac à légumes ou les conserver sur une tablette du réfrigerateur dans un sac en papier fermé sans être serré.

Le Régumes à peuple : Placer dans des sacs ou un contenant ennumenies plastique et ranger dans le bac à légumes.

Légumes/elevé (fermé) :q

Placer le réglage pour permettre de retenir l'humidité à l'intérieur.
Rèch bac pour moins conserver les légumes à feuilles frais.

Légumes à feuilles : Laver à l'eau froide, égoutter et couper ou éliminer les sections endommagées et décolorées. Placer dans un sac ou un contenant en plastique et ranger dans le bac à légumes.

Distributeur d'eau et de glaçons (sDistributioneur d'eau certains modèles) IMPORTANT: Distributeur d'air

Pour des informations supplémentaires sur la façon dont les distributeurs d'eau et de glaçons fonctionnement, consulter le « Guide de distribution » en ligne.

IMPORTANT :

• Avec l'air du distributeur, un amortiage supplémentaire peut s'aver nécessaire dans certains domiciles. Pendant l'évacuation de l'air du système, de l'eau peut gicler du distributeur.
  ■ Attendre 24 heures pour que le réfrigerateur et l'eau refroidissant. Distribuer une quantité suffisante d'eau chaque semaine pour maintainir un approvisionnement frais.
  ■ Prévoir un-delai de 24 heures pour la production du premie de glaçons. Jeter les trois premiers lots de glaçons produits
  Le distributeur distribue de I'eau ou des glaçons.
  Le système de distribution ne fonctionne pas lorsque la portion du réfrigerateur est ouverte.
• Sur certains modèles, l'écran d'affichage sur le tableau de commande du distributeur s'éteint automatiquement et entre au mode « Veille » lorsque les boutons de commande et plaques du distributeur n'ont pas été utilisées pendant au moins 2 minutes. Le fait d'appuyer une fois sur un bouton, commande alors que l'appareil est au mode « veille » réactivement unquivalent l'écran d'affichage, sans modifier les réglages. Àpres réactivation, n'importe quel réglage peut alors être modifié. Si aucune modification n'est apportée dans les 2 minutes qui suivent, l'affichage passé de nouveau au mode « veille »

Rinçage du circuit d'eau

De l'air piégé dans le système de distribution d'eau peut faire dégoutter le distributeur d'eau. Àpres avoir raccordé le réfrigerateur à une source d'alimentation en eau ou remplace le filtré à eau, vidanger le circuit d'eau.

Le fait de rincer le système de distribution d'eau évacue l'air de la canalisation et du filtré et conditionne le filtré à eau. Un amortçage supplémentaire peut s'avérer nécessaire dans certains domiciles.

REMARQUE: Pendant l'évacuation de l'air du système, de l'eau peut giclér du distributeur.

1. Utiliser un recipient robuste pour appuyer sur la plaque du distributeur d'eau pendant 5 secondes.
2. Relacher la plaque du distributeur pendant 5 secondes.
   Répéter les étapes 1 et 2, jusqu'à ce que l'eau commence couler.
3. Une fois que l'eau commence à couler, continuer d'appuyer de relâcher la plaque du distributeur (appui pendant 5 secondes, relâchement pendant 5 secondes) jusqu'à ce qu'un total de 3 gal (12 L) aït été distribué.

IMPORTANT:

Distribuer au moins 1 pte (1 L) d'eau chaque semaine pour maintenir un approvisionnement en eau fraîche.

La diminution du début en provenance du distributeur peut etre causee par une faible pression en eau.

Avec le filtré à eau retire, verser l'équivalent d'une (1) tasse d'eau (237 mL). Si l'équivalent d'une (1) tasse d'eau est le distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal.
S'il faut plus de 8 secondes à la machine pour distribuer à équivalent d'une tasse (237 mL) d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommendé. Voir les sections « Spécifications de l'alimentation en eau » et « Dépannage » en ligne pour plus d'informations.

Nettoyage du goulot du distributeur à glaçons

L'humidité entraine l'agglomération des glaçons. Des particules de glace peuvent s'accumuler et obstruer le goulot du distributeur à glaçons.

Si on n'a pas besoin de distribuer des glaçons régulièrement, il peut s'avérer nécessaire de vider le bac d'entreposage à glaçons et de nettoyer à la fois le goulot de distribution des glaçons. le b

d'entreposage à glaçons et la zone située sous le bac d'entreposage toutes les 2 semaines.

■ Si nécessaire,-retirer les glaçons obstruant le bac
te d'entreposage et le goulot de distribution des glaçons à l'aide d'un ustensile en plastique.
Nettoyer le goulet de distribution et le fond du bac d'entreposage à l'aide d'un chiffon tiède et humide, puis les sécher soigneusement.

Machine à glaçons et bac d'entreposage

IMPORTANT:

Afin d'éviter une faible production de glaçons ou des glaçons de mauvaise qualité, vidanger le circuit d'eau avant demettre en marche la machine à glaçons. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

■ Prévoir un début de 24 heures après l'installation pour la production des premiers glaçons. Accorder 2 à 3 jours au bac d'entreposage des glaçons pour qu'il se remplisse.
Pour les modèles comportant un filtré à eau, après avoir raccordé le réfrigérateur à l'alimentation en eau ou avoir remplace le filtré à eau, replir et jeter trois récipients entiers de glaçons afin que le filtré à eau soit prét pour utilisation.
La qualite des glacons depend de la qualite de I'eau fournie a la machine a glacons. Eviter de connecter la machine a glacons a une alimentation en eau adoucie. Les produits chimiques adoucisseurs d'eau (como le sel) peuvent endommager certaines pieces de la machine a glacons et entrainer une mauvaise qualite de glacons. Si I'alimentation en eau adoucie ne peut etre evitee, s assurer que I'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.
Si des glaçons sont agglomerés dans le bac d'entreposage, les briser à l'aide d'un ustensile en plastique et les jeter. Ne pas utiliser d'objet pointu pour briser les glaçons. Ceci peut endommager le bac d'entreposage et le mecanisme du distributeur.
Ne pas entreposer quoi que ce soit sur le dessus de la machine à glaçons ou dans le bac à glaçons.

Taux de production des glaçons

Prévoir un début de 24 heures pour la production du premier lot glacons. Jeter les trois premiers lots de glacons produits.

Prévoir un décai de 3 jours pour le remplissage complet du bag d'entreposage. La machine à glaçons devrait produit approximativement 3 Ib (1,4 kg) (8 à 12 lots) de glaçons au co d'une période de 24 heures.

Pour augmenter la production de glaçons, diminuer la température du congeilateur et du réfrigérateur, ou consulter la section « Description du panneau de commande » du guide « d'éradage rapide pour obtenir des détails. Attendre 24 heures entre les réglages.

Machine à glaçons dans le congélateur

L'ensemble pour machine à glaçons peut être ajouté à certaines modèles. Consulter la plaque signalétique située à l'intérieur de l'informations concernant le modele d'ensemble pour machine à glaçons. Consulter le Guide de démarrage rapide pour les coordonnées.

Mise en marche/arrêt de la machine à glaçons :

Pour activer la machine à gacons, abaiser simplement le bras de commande métallique ou si la machine à gacons est munie d'un interrupteur à bascule, placer cet interrupteur sur la position de MARCHE (I).

Pour eteindre manuellement la machine a glacons, soulever le bras de commande a d'arret metallique a la position d'arrêt (position haute) et attendre l'émission d'un clic. Pour une machine a glacons avec interrupteur a bascule, deplacer cet interrupteur sur la position d'arrêt (O).

La machine à glaçons compte un système d'arrêt automatique. Au fur et à mesure de la production, les glaçons replissant le bac d'entreposage. Les glaçons soulèvent le bras de commande métallique jusqu'à ce qu'il attaigne la position d'arrêt (position 2. haute). Ne pas forcer le bras de commande à broche métallique vers le haut ou vers le bas.

Sans interrupteur Avec interrupteur

REMARQUE: Éteindre la machine à glaçons avant desterolir le bac d'entreposage pour servir des glaçons ou pour nettoyer le bac. Ceci empêchera les glaçons de tomber de la machine à glaçons et dans le compartment de congélation. Avec avoir remplaced le bac d'entreposage,mettre en marche la machine à glaçons.

Nettoyer le bac à glaçons au savon doux et à l'eau tiède.

Insérer le bac à glaçons sous la machine à glaçons et le pousser aussi loin que possible.

Bac à glaçons automatique (sur certains modèles):

Le bac à glaçons est muni d'un levier qui le permet de glisser avec le tiroir lorsqu'il est ouvert ou de rester en place.

• Déplacer le levier vers la droite pour fixer le bac à glaçons tiroir du concélateur.
• Déplacer le levier vers la gauche pour libérer le bac à glaçons du tiroir du congelateur.

A. Levier du bac à glaçons

Machine à glaçons dans le congélateur (sur certains modèles)

Style 1 - Réinstallation de la porte de gauche du éfrigérateur

La machine à gaçons se trouve sur le côté gauche du plafond du compartment de réfrigeration. Les gaçons sont éjectés dans le bac d'entreposage à gaçons situé sur la porte de gauche du réfrigerateur.

Mise en marche/arrêt de la machine à gaçons :

1. Pousser le loquet sur le côte gauche du compartment à des glaçons pour ouvrir la porte.

A. Loquet de porte du département à gaçons

1. Mettre en marche la machine à glaçons en tournant le què commutateur à la position ON (marche) (vers la gauche).

Pour arreter la machine à glaçons manuellement, placer la commande à la position Off (arret) (à droite).
La machine à glaçons compte un système d'arrêt automatique. Le détecteur arrête automatiquement la production de glaçons si le bac d'entreposage est plein, si la porte est ouverte ou si on retire le bac d'entreposage à glaçons. La commande restera en position On (marche) (à gauche).

A. Loquet de déverrouillage du bac d'entreposage à glaçons

1. Fermer la porte du compartmente a glacons.

Retrait et réinstallation du bac d'entreposage des glaçons :

Retirer le bac d'entreposage à glaçons en insérant les doigts dans le trou situé à la base du bac et serrer le loquet pour libérer le bac du compartment. Soulever le bac d'entreposage à glaçons en le soulevant et en le dégageant en ligne droite.
■ Reinstaller le bac d'entrepose dans le compartment à

les auglaçons et appuyer dessus pour s'assurer qu'il est bien en place.

Style 2 - Partie supérieure gauche du compartment de réfrigération

La machine à glaçons et le bac d'entreposage se trouvent dans la partie supérieure gauche du compartment de réfrigération.

Mise en marche/arrêt de la machine à gaçons :

La machine à gaçons compte un système d'arrêt automatique. Lorsque la machine à gaçons est en marche, les capteurs interrompent automatiquement la production de gaçons lorsque le bac à gaçons est plein. La machine à gaçons reste réglée à On (marche) et la production de gaçons reprend lorsque le bac est vide.

REMARQUE: Certains modèles possèdent un commutateur marche/arrêt situèd sur le bac d'entreposage de glaçons. Pour être mette en marche la machine à glaçons, appuyer sur le commutateur à la position On (marche). Pour arrer manuellement la machine à glaçons, appuyer sur le commutateur à la position Off (arrêt).

Pour arrêté manuellement la machine à glaçons, consulter le « Guide de démarrage rapide »

Retrait et réinstallation du bac d'entreposage des glaçons :

1. Maintenir la base du bac d'entreposage et appuyer sur le bouton d'éjection situé dans le coin inférieur droit.
2. Tirer sur le bac d'entreposage de glaçons jusqu'à ce qu'on ressente de la résistance. Soulever l'avant du bac d'entreposage à glaçons et le retarder.
3. Mettre le commutateur sur Off (arret) (sur certains modèles).

IMPORTANT: Pour-retirer le bac de rangement des glaçons, il faudra peut-être tournier la vis autobloquante située derrière le bac à glaçons dans le sens antihoraire pour que le bac à glaçons soit correctement aligné avec la vis autobloquante. Le bac à glaçons doit être bien emboité pour que les glaçons soient correctement distribués.

A. Position On (marche) (sur certains modèles)
B. Vis autobloquante

1. Mettre le commutateur sur On (marche) (sur certains modèles).
2. Faire glisser le bac à glaçons dans les glissières situées chaque côte du logement.
3. Enforcer le bac à glaçons jusqu'à ce qu'on sente une résistance. Soulever légarement l'avant et enforcer le bac glaçons jusqu'à ce que l'on entende un déclic.

Style 3 - Porte de gauche, derrière les balconnets réfrigérateur

La machine à glaçons est située dans la porte de gauche, les balconnets. Les glaçons sont éjectés dans le bac d'entreposage à glaçons situé sur la porte de gauche du réfrigerateur.

Mise en marche/arrêt de la machine à gaçons :

1. Pousser le loquet sur le côte gauche du compartment à glaçons pour ouvrir la porte.

1. Mettre en marche la machine a glacons en tournant le commutateur à la position marche (I).

1. Fermer la porte du compartmente a glacons.

Retrait et réinstallation du bac d'entreposage des glaçons :

Retirer le bac d'entreposage à glaçons en insérant les doigts dans le trou situé à la base du bac et serrer le loquet pour libérer le bac du compartment. Soulever le bac d'entreposage à glaçons en le soulevant et en le dégageant en ligne droite.
Réinstaller le bac d'entreposage dans le compartment à glaçons et appuyer dessus pour s'assurer qu'il est bien en place.

Système de filtration de l'eau

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en冲动 ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

IMPORTANT: Le filtré à eau jetable doit être remplace au moins tous les 6 mois. Si le débit d'eau au distributeur d'eau ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer le filtré à eau plus souvent.

d installation du filtré à eau

Pour commander un filtr de remplacement, communier avec aou www.whirlpool.com/Parts & Accessories. Consulter le « Guide de demarrage rapide » pour les détails.

REMARQUE: Si le filtrne n'est pas installé correctement, le débit d'eau sera plus faible et la production de glaçons plus lente. La mauvaise installation d'un filtrte peut aussi laisser fuir le compartment du filtré.

Style 1 -À gauche en bas du réfrigerateur

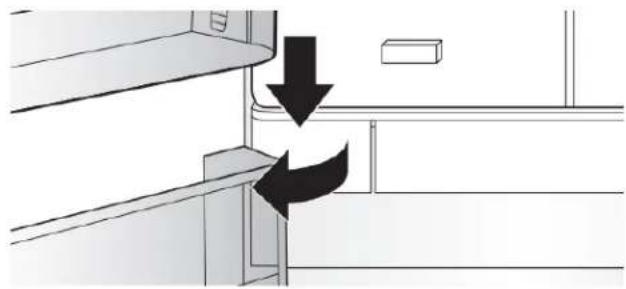

1. Pousser sur la porte du filtré à eau située dans le coin inférieur gauche du réfrigerateur pour l'ouvrir.

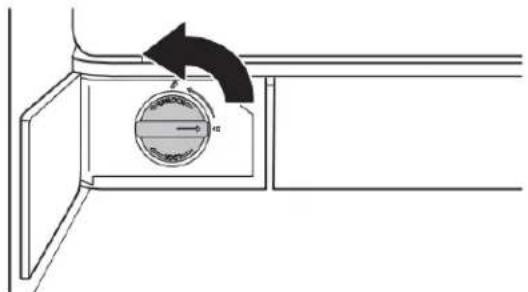

1. Pivoter le filtré à eau et tourner de 90 degrés dans le sens antihoraire pour le déverrouiller.

1. Retirer le filtré du compartment.

1. Retirer le capuchon du filtre à eau.

1. Installer le capuchon de filtre à eau sur le nouveau filtre. Aligner correctement les flèches pour que les rainures du filtre soient alignées avec les nervures du capuchon.

1. Placer le filtré dans le département.

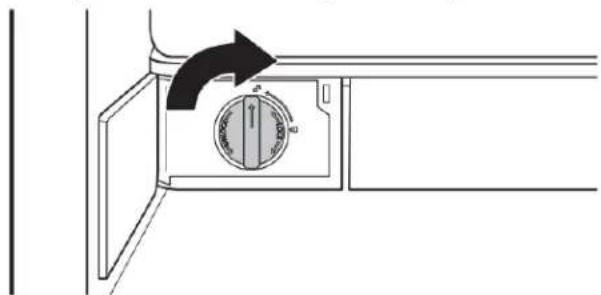

1. Pivoter le filtré à eau et tourner de 90 degrés dans le sens horaire pour le verrouiller en place et aligner les flèches.

1. Refermer la porte du filtré à eau.

Style 2 - Côté droit au plafond du réfrigerateur

1. Le compartment du filtré à eau se trouve du côté droit du Remplacer le filtré à eau

plafond du réfrigerateur. Pousser la porte du compartment Pour acheter un filtre à eau de rechange, utiliser les numérodes de vers le haut pour dégager le loquet puis abaiser la porte.modèles UKF8001AXX-200 ou UKF8001AXX-750, communiquer

1. Aligner l'arête sur l'étiquette du filtré à eau avec l'encôche du logement du filtré et insérer le filtré dans le logement.

2. Tourner le filtre de 90 degrés (1/4 de tour) dans le sens hora jusqu'à ce qu'il s'emboite dans le logement.

REMARQUE: Si le filtré n'est pas bien emboité dans le logement, le distributeur d'eau ne fonctionnera pas. L'eau ne coulera pas du distributeur.

1. Tout en gardant le clapet du compartment ouvert, soulever le filtre pour l'insérer dans le compartment. Ensuite, fermer complètement le clapet du compartment du filtre.

2. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

IMPORTANT: Si on ne rince pas le circuit d'eau, on remarquera peut-être que le distributeur d'eau dégoutte ou une réduction du débit.

Style 3 - Coin supérieur droit du plafond du réfrigerateur

1. Repérer le filtré à eau situé dans le coin supérieur droit du compartment de réfrigération.
2. Ouvrir la porte du couvercle du filtré en la soulevant. Le filtré est libéré, puis éjecté lors de l'ouverture de la porte.
3. Une fois la portecompletement ouverte,retirer le filtren en letirant en ligne droite.
   REMARQUE: Il y aura peut-être de l'eau dans le filtré. Il est possible qu'il y ait un dégât d'eau. Utiliser une serviette pour essuyer tout renversement.
4. Retirer le filtré neuf de son emballage, puis retarder les protections des anneaux d'étanchéité. S'assurer que les joints toriques sont toujours en place une fois que les bouchons sont retirés.
5. Avec la flèche orientée vers le haut, aligner le filtré neuf avec le logement du filtré et le faire glisser pour lemettre en place. La portedu couvercle du filtré entame un mouvement automatique de fermeture à mesure qu'on insère le filtré neuf.
6. Fermer complètement le couvercle du filtre pour emboiter le filtre et lemettre en place. Il faudra peut-etre appuyer fortement.
7. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

avec le fournisseur ou composer le 1 800 422-9991 aux E.-U. ou le 1 800 807-6777 au Canada.

IMPORTANT: De l'air piégedans le système d'alimentation en eau peut entraîner l'éjection de l'eau et du filtrre. Toujours faire couler l'eau pendant au moins 2 minutes avant desteroler le filtré ou le bouchon de dérivation bleu.

1. Au besoin, pousser le couvercle du filtré à eau vers le haut pour acceder au filtré.
2. Tournier le filtré dans le sens antithoraire et tirer en ligne droite pour le dégager.

REMARQUE: Il yaura peut'être de l'eau dans le filtré. Il est possible qu'il y ait un dégât d'eau. Utiliser une serviette pour essuyer tout renversement.

1. Retirer l'étiquette de scellement du filtré de rechange et insérer l'extrémité du filtré dans la tête du filtré.
2. Faire pivoter le filtré dans le sens horaire jusqu'à la butée d'arrêt. Fermer le couvercle du filtré en l'emboitant.
3. Rincer le système de distribution d'eau. Consulter la section « Distributeurs d'eau et de glaçons » pour les détails.

REMARQUE: La fonction du distributeur peut être utilisé sans qu'un filtré à eau soit installé. L'eau ne sera pas filtrée. Si on désit cette option, remette le filtré en place avec le bouchon de dérivation bleu.

Réinitialisation du statut du filtré à eau

Après avoir remplaced le filtre à eau, appuyer sur Reset Filter ou Filter Reset (réinitialisation du filtre) (selon le modele) pendant 3 secondes. Les témoins Order (commander) et Replace (replacer) clignotent puis s'éteignent lorsque le système est réinitialisé. Sur certains modéles, le témoin lumineux passée au bleu lorsque le système est réinitialisé. Consulter le « Guide de démarrage rapide » pour obtenir plus d'informations.

Sur les modeles avec boutons options et Measured Fill (reemplissage mesure) situé sur le panneau de commande :

Après avoir changé le filtré à eau, régler de nouveau le témoin lumineux de l'état du filtré à eau. Appuyer sur le bouton Options pour acceder au mode Options puis appuyer sur Lock (verrouillage) pour réinitialiser le témoin, puis appuyer sur Measured Fill (replissage mesure) pour confirmer qu'on souhaite réinitialiser le témoin. Une fois le système réinitialisé, les icones « Order » (commander) et « Replace » (remplacer) disparaissant de l'écran d'affichage.

Sur les modèles avec bouton de filtre à eau situé sur le panneau de commande :

Après avoir changé le filtré à eau, régler de nouveau le témoin de l'état du filtré à eau. Maintenir enforcé le bouton Water Filter (filtré à eau) pendant 3 secondes. Lorsque l'on réinitialise le système, l'icone du filtré à eau redevient BLEUE et les mots « Replace Filter » (remplaçer le filtré) disparaisent de l'affichage.

INSTRUCTIONS POUR LA PORTE ET LA POIGNEE

Porte et tiroirs

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retirer les portes pour pouvoir introduire le refrigerateur dans le domicile. Les charnières de portes ont ete installes a l'usine sur le cote droit de l'appareil. Si I'on souhaite que la porte puisse s'ouvrir depuis le cote opposé, le sens d'ouverture de la porte doit etre inversé.

IMPORTANT :

Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes : tourner la commande du réfrigerateur sur Off (arret) et débrancher le réfrigerateur ou déconnecter source de courant electrique. Retirer les alimentés et tous les balconnets de la porte du réfrigerateur.
■ Laisser les portes du réfrigerateur fermées jusqu'àu moment de les détacher de la caisse. Prévoir un support supplémentaire pour la porte du réfrigerateur pendant le rete des charnières. La force d'attraction des aimants de la porte ne suffit pas à la maintainir en place pendant la manutention

Outils requis : Clé à douille à tête hexagonale de 5/16 po, et 1/4 po, un tournevis Torx T25, un tournevis cruciforme no un tournevis à lame plate.

Pour enlever et réinstaller les poignées

POIGNÉES DE PORTE DU RÉFRIGÉRATEUR

Poignées de portedu réfrigerateur (style 1)

A. Vis de blocage de 3/32 po

Desserrer les deux vis de blocage situées sur le côte de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
Pour remetre les poignes en place, inversion les directions.

Poignées de portedu réfrigerateur (style 2)

Enlever le couvre-vis. Enlever la poignee de porte. Conserver toutes les pieces en. ensemble.

8Pur remetre les poignes en place, inversion les directions.

Poynées de portu du réfrigerateur (style 3)

Desserrer les deux vis de blocage situées sur le côte de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
Pour remetre les poignes en place, inversion les directions.

Poignées de portedu réfrigerateur (style 4)

Pour retirer la poignee, enlever la vis qui fixe la garniture Poignees de port du réfrigerateur (style 3)

l'extrémité supérieur de la poignée. À l'aide d'un tournevis tête plate enveloppée dans du ruban masque, soulever la piece de garniture de l'extrémité inférieure de la poignée. Enlever ensuite les vis retenant la poignée à la porte.

Pour remetre les poignees en place, inversion les directions

Poignées de portedu réfrigerateur (style 5)

Pour retirer la poignee, saisir fermement la partie inférieure de la poignee, faire glisser la poignee vers le haut puis la retirer en la dégageant de la porte en ligne droite.

Pour réinstaller la poignée, la positionner de façon à ce que les gros trouss des agrafes de montage soient orientés vers le bas puis aligner les trouxs avec les goujons de porte. Faire pivoter la poignée de façon à ce que les agrafes de montage reposent à plat contre la porte et faire glisser la poignée vers le bas pour l'insérer.

POIGNÉES DE LA PORTE DU CONGÉLATEUR Poignées de portedu réfrigérateur (style 1)

• Desserrer les deux vis de blocage situées sur le côte de la chaque poignée à l'aide d'une clé hexagonale de 3/32 po du 8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.

Pour remetre les poignes en place, inversion les directions.

Poignées de portedu réfrigerateur (style 2)

Desserrer les deux vis de blocage situées sur le cote de chaque poignée à l'aide d'une clé hexagonale de 3/32 po ou 1/8 po. Tirer sur la poignée tout droit pour l'extraire du tiroir. Veiller à conserver les vis pour la réinstallation des poignées.
Pour remettre les poignées en place, inversion les directions.

Retirer les vis et la poignee.
Pour remetre les poignees en place, inversion les directions.

Poignées de portedu réfrigerateur (style 4)

Retirer les vis et la poignee.
Pour remetre les poignees en place, inversion les directions.

Poignées de portedu réfrigerateur (style 5)

Pour retirer la poignee, saisir fermement la partie inférieure de la poignee, faire glisser la poignee vers le haut puis la retirer es. en la dégageant de la porte en ligne droite.

Pour réinstaller la poignée, la positionner de façon à ce que les gros trouss des agrafes de montage soient orientés vers le bas puis aligner les trouss avec les goujons de porte. Faire pivoter la poignée de façon à ce que les agrafes de montage reposen à plat contre la porte et faire glisser la poignée vers le bas par l'inséorer.

Démontage des portes et channièresstyle 3 du réfrigérateur

A VERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant d'enlever les portes.

Le non-respect de cette instruction peut cause un décès ou une décharge électrique.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Enlever la grille de la base.

GRILLE DE LA BASE

Style 1

Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 2

Retirer les deux vis fixant la grille de la base de l'appareil, et mesure les vis de cote.
Saisir la grille et la tirer vers soi. REMARQUE: Pour permettre au réfrigérateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Utiliser une tourne-écrou hexagonal de 1/4 po pour retarder les deux vis de la base de la grille.
Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Retrait de la porte de droite du réfrigérateur

1. En commençant par la porte du côte droit, oter les pieces de charnière supérieure - voir l'illustration des charnières supérieures.

A. Vis du couvre-chemière supérieur
D. Charnière supérieure
B.Couvre-charmiere supérieur
. Vis de positionnement
C. Vis internes à télé hexagonale de 3/16 po

REMARQUE: Ne pas-retirer les deux vis de positionnement. Ces vis vous aideront à aligner la charnière lors de la réinstallation de la porte

A VERTISSEMENT

Risque de poids excessif

Utiliser deux ou plus de personnes pour soulever la porte de l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure. La charnière supérieure se dégage en même temps que la porte.

Retrait de la porte de gauche du réfrigérateur

IMPORTANT: Sur les modèles avec distributeur d'eau, étant donné que le raccordement de l'eau et le câblage électrique passent par la charnière de la porte de gauche, ils doivent être déconnectés avant desterolir la porte.

1. Retirer le couvercle de la charnière supérieure comme illustré ci-dessous.

1. Debrancher le tube du distributeur d'eau situé sur la charnière de la porte (si nécessaire).

Raccord de tuyau d'eau (style 1): Presser l'anneau extérieur coloré contre l'avant du raccord et tirer doucement sur le tuyau du distributeur pour le libreter comme illustré ci-dessous.

REMARQUE: Le tuyau du distributeur d'eau reste fixé à la port de gauche du réfrigerateur.

A. Bague exter B. Avant du Jaccord

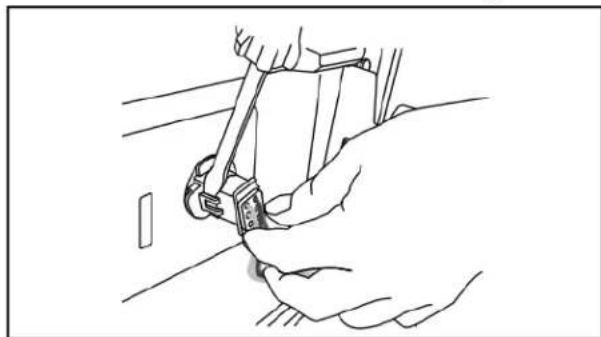

1. Avant de-retirer la porteducote gauche,deconnecterla prisede cables situee sur la partie supérieure de la charrieresupérieure en coingant un tournevis a tete plate ou un ongleentre les deux sections.

REMARQUE: Ne pas-retirer le conducteur vert relié à la terre. Il doit rester fixé à la charnière de porte.

B. Conducteur de liaison à la terre (ne pas refirer)

A. Tête hexagonale de 3/4 po inte rne ou TORX T25

C. Vis de positionnement (ne pas retirer)

1. Soulever la porte du réfrigerateur de l'axe de la charnière inférieure. La charnière supérieure se dégage en même temps que la porte.

REMARQUE: Il ne sera peut-être pas nécessaire d'enlever les charnières inférieures et les pieds de stabilisation pour faire passer le réfrigerateur dans un cadre de porte.

■ Uniquement si cela s'avere nécessaire, et selon le modele, retarder les charnières inférieures à l'aide d'un tourne-écrou avec une pointe carrée no 2 ou un tournevis TORX T25 et un tourne-écrou de 3/8 po ou un tournevis TORX T25 pour retarder les vis des pieds de stabilisation.

Réinitialiser la charnière inférieure du réfrigérateur

Pour plus de commodité, les portes du réfrigerateur comportent des charnières inférieures avec ferme-porte. Ces ferme-porte permettent aux portes de se fermer complètement d'un simple toucher.

IMPORTANT: Pour que la fonction de ferme-porte fonctionne correctement, les portes doivent être retirees uniquement lorsqu'elles sont ouvertes à un angle de 90^ par rapport à la partie avant de l'armoire. Si l'une ou l'autre des portes n'était pas à un angle de 90^ lors du retrait, la charnière de porte inférieure doit être réinitialisée.

RéINITIALISATION DE LA CHARNIÈRE

1. Soulever la porte hors de la charnière inférieure et la plac sur une surface de niveau.
2. À l'aide d'un tourne-écrou avec une pointe carée no 2, re la charmière inférieure avec le coussinet hors de la caisse réfrigerateur.

1. Insérer la charnière inférieure et le coussinet dans la fente correspondante dans le bas de la porte.

REMARQUE: S'assurer que la base de la charnière est parallèle au bas de la porte.

1. Tourner la charnière jusqu'à ce que la base de cette dernière soit à un angle de 90^ par rapport au rebord inférieur de la porte.

1. Retirer la charnière de la porte. Fixer de nouveau la charnière inférieure au réfrigérateur.
2. La charnière est maintainant repositionné et préte pour la réinstallation de la porte.

Réinstallation des portes et charnières

Réinstallation de la porte de croite du réfrigérateur

Her Placer la porte de droite sur I'axe de charmiere inferieure.
Qu Insérer l'axe de charnière supérieure dans le trou beant du sommet de la porte du réfrigerateur.
3. Fixer la charnière à la caisse. Ne pas serrer complètement les vis.

Réinstallation de la porte de gauche du réfrigérateur

IMPORTANT: Ne pas émméler le tuyau d'eau et les faisceaux de câblage en les reconnectcant

1. Placer la porte de gauche sur l'axe de charnière inférieure.
2. Fixer la charnière à la caisse. Ne pas serrer complètement les vis.
3. Au besoin, racorder le tuyau du distributeur d'eau.

Style 1 - Enconcer le tuyau dans le raccord jusqu'à la butée et jusqu'à ce que l'anneau exterme soit en contact avec l'avant du raccord.

Style 2 - Enconcer fermement le tuyau d'eau dans le raccord jusqu'à ce qu'il s'arrete. Fixer l'attache autour du tube. L'attache se fixe autour du raccord et du collier.

1. Rebrancher le câblage.
   Remboiter les deux sections de la fiche de cablage.

Étapes finales

1. Serrer complètement les vis internes
2. Reinstaller les deux couvre-charniere supérieurs.

Retrait et réinstallation du tiroir de congélation

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retarder les devants de tiroirs pour pouvoir introduire le réfrigerateur dans le domicile.

RETRAIT DE LA FAÇADE DU TIROIR

IMPORTANT:

Si le réfrigerateur était déjà installé et que vous souhaitez le déplacer hors de votre domicile, effectuez d'abord les opérations suivantes : tournier la commande du réfrigerateur sur Off (arrêt) et débrancher le réfrigerateur ou déconnecter la source de courant électrique. Retirer les alimentés et tous les balconnets de la porte du réfrigerateur.
Il faudra peut-être deux personnes pour déplacer et réinstaller le tiroir de congélation. Les illustrations sont incluses plus loin dans cette section.

Outils requis : Tourne-écrou à tête hexagonale de 1/4 po, tournevis plat

Débrancher les fils (au besoin)

REMARQUE S :

L'avant extérieur du tiroir réfrigéré est raccordé à la comme de température, sur certains modèles. Avant desterolir la façade du tiroir, les fils doivent être débranchés de la commande de température.
Le cable gris visible depuis l'arrière et le dessous du garde-manger (du côte droit) contient le cablage de la commande du garde-manger et se déplace en même temps que le garde-manger lorsqu'on retire celui-ci. Il n'est pas nécessaire de déconnecter ce cable.

1. Ouvrir complètement le tiroir et enlever le bac interieur.
2. Tiroir de gauche seulement : Retirer le couvercle de protection du cablage. Appuyer sur le cote du couvercle pour dégager la patte de la fente, puis éloigner le couvercle du support.

1. Tiroir de gauche seulement : débrancher le câblage.

REMARQUE :

D'un cote du connecteur du cablage, inserer la lame du tournevis entre l'onglet du connecteur et le connecteur lui-meme pour degager le connecteur. Repeter l'opération de I'autre cote. Retirer le connecteur de cablage.

1. Retirer la façade du tiroir.

Style 1: Levier de dégagement inférieur

Pousser vers le haut le levier dans le bas du support de la glissiere du tiroir pour degager la façade du tiroir du support. Soulever I'avant du tiroir vers le haut et le dégager des supports de glissières de tiroir.

A. Support de la glissiere tiroir

B. Levier de dégagement

Style 2:Vis du bas

• Desserrer les deux vis supérieures fixant les supports de glissières de tiroir à l'avant du tiroir.

REMARQUE: Devisser les vis de trois ou quatre tours.
Garder les vis dans l'avant du tiroir.

Retirer les deux vis du bas fixant la glissiere du tiroir.
- Soulever l'avant du tiroir vers le haut pour le dégager des vis supérieures.

1. Reinserer les glissieres de tiroir dans le refrigerateur.

RéINSTALLATION DE LA FAÇADE DU TIROIR

1. Tirer complètement les glissières du tiroir.

2. Style 1: Levier de dégagement inférieur

Pousser vers le haut le levier dans le bas du support de glissiere du tiroir pour l'ouvrir. Insérer le support de la façade du tiroir dans le support de la glissiere du tiroir et relâcher le levier.

Style 2 : Vis du bas

■ Abaisser les vis desserées pour les placer dans le sommet de l'avant de la porte, dans les encoches supérieures de la glissière de tiroir.
Aligner les troussub bas des glissieres du tiroir.
- Remetre en place les deux vis enlevées précédemment et serrer les quatre vis.

REMARQUE: Pour facilitier l'opération, une personne peut maintainir les glissières de tiroir en place pendant qu'une autre aligne la façade du tiroir et insère les vis dans les encoches.

1. Rebrancher les fils (au besoin)

Aligner les deux extrémites du connecteur de câblage et Style avant 3 les enforcer ensemble jusqu'à ce qu'un déclic retentisse 1etOuvrir le tiroir du congealateur complètement.

que l'on sente les onglets s'emboiter sur le connecteur. 2. Desserrer les quatre vis fixant les glissieres du panier à l'avant du tiroir comme illustré ci-dessous.

1. Retirer les deux vis situées au bas, à l'intérieur de l'avant du tiroir qui maintain l'avant du tiroir aux glissières du tiroir, comme illustré ci-dessous.

a Soulever la façade du tiroir pour dégager les pitons en plastique des encoches de la patte de glissière du tiroir, comme illustré ci-dessous.

Style 1 Style 2
A. Encoches de la patte de glissière du tiroir	A. Encoches de la patte de glissière du tiroir

1. Reinserer les glissieres dans le congelateur.

Style avant 3

1etOuvrir letiroir du concelaturer complètement.

1. Desserrer les quatre vis fixant les glissières du panier à l'avant du tiroir comme illustré ci-dessous.

REMARQUE: Dévisser les vis de trois ou quatre tours.
Garder les vis dans l'avant du tiroir.

Tirer liécatement sur les conducteurs pour vérifier quils sont parfaitement engagements. Reinstaller le couvercle du boitier de connexion.

REMARQUE: Le raccordement du cablage doit avoir eté exécuté pour que la commande de température du tiroir puisse fonctionner.

1. Replacer le compartment du tiroir sur les glissières.

Retrait et réinstallation de l'avant du tiroir de congélation

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retirer la facade du tiroir du congelateur pour pouvoir introduire le refrigerateur dans le domicile.

IMPORTANT:

Si le réfrigerateur était déjà installé et que vous souhaitez Ist de placer hors de votre domicile, effectuez d'abord les opérations suivantes : tourner la commande du réfrigerateur sur Off (arret) et débrancher le réfrigerateur ou déconnecter source de courant électrique. Retirer les alimentés et tous les balconnets de la porte du réfrigerateur.

■ Il faudra peut-être deux personnes pour déplacer et réinstaller le tiroir de congélation

Outils requis : Tourne-écrou de 1/4 po

RETRAIT DU TIROIR

Style avant 1 et 2

1. Ouvrir complètement le tiroir de conçélation.

2. Desserrer les deux vis situées au sommet de l'intérieur du tiroir (une à gauche et une à droite) qui fixent l'avant du tiroir aux glissières de tiroir, comme illustré ci-dessous.

3. Soulever l'avant du tiroir et le dégager des vis.

RéINSTALLER LE TIROIR

Style avant 1 et 2

Déployer complètement les glissières de tiroir du congélateur. Tout en saississant la façade du tiroir par les côts, aligner les deux pitons en plastique (situés à l'intérieur de la façade du tiroir, en bas) avec les encoches des supports de glissières de tiroir.

REMARQUE: Pour faciliter l'opération, une personne peut maintainir les glissières de tiroir en place pendant qu'une autre aligne la façade du tiroir et insère les pitons dans les encoches.

1. Réinstaller et serrer les deux vis situées au sommet de la façade du tiroir (une à gauche et une à droite).

Style avant 3

1. Retirer les glissières de tiroir du compartment de congestion en les faisant glisser.
2. Insérer les vis du sommet de l'avant du tiroir dans les fentes des supports du tiroir.

1. Serrer complètement toutes les vis.

Fermetre et alignment des portes

La grille de base recouvre les pieds de stabilisation ajustables et les roulettes situées au bas du réfrigerateur sous le tiroir du concélateur. Avant de réaliser les ajustements, retirer la grille de la base et déplacer le réfrigerateur à son emplacement définitif.

Outils requis : Tourne-écrou Outil fourni : Clé hexagonale de 1/4 po de 1/8 po

1. Enlever la grille de la base.

GRILLE DE LA BASE

Style 1

Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 2

Retirer les deux vis fixant la grille de la base de l'appareil, et mesure les vis de cotoé.
Saisir la grille et la tirer vers soi.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

Style 3

Utiliser une tourne-écrou hexagonal de 1/4 po pour retarder les deux vis de la base de la grille.
Saisir la grille fermement et la tirer vers soi en utilisant les deux mains. Ouvrir le tiroir du congelateur pour acceder aux pieds de stabilisation.

REMARQUE : Pour permettre au réfrigerateur de rouler plus facilement, soulever les pieds de stabilisation en les tournant dans le sens antihoraire. Les roulettes avant toucheront le plancher.

1. Déplacer le réfrigerateur jusqu'à sa position de service finale.
2. S'assurer que les portes ferment都能够. Si vous étés satisfait de la capacité avec laquelle la porte s'ouvre et se ferme, sauter la section suivante et passer à « Alignment des portes ». Cependant, si les portes ne ferment pas facilement ou qu'elles s'ouvrent d'elles-mêmes, ajuster l'inclinaison.
3. À l'aide d'un tourne-écrou de 1/4 po, abaisser le pied de stabilisation. Les tourner dans le sens horsaire, jusqu'à ce que les roulettes ne touchent plus le sol et que les deux pieds de stabilisation soient fermement en appui sur le sol. Cet arrangement vise à empêcher le réfrigérateur de rouler vers l'avant à l'ouverture des portes ou du tiroir de congélation.

IMPORTANT : Si des ajustements sont nécessaires par la suite et si cela comprend les pieds de stabilisation, les deux pieds de stabilisation doivent être tournés de façon égale pour conserver l'aplomb du réfrigerateur.

1. À l'aide d'un niveau, vérifier que le réfrigerateur est d'aplomb transversalement et d'avant en arrêté.
2. Verifier que le dessus des portes est égal et que l'espace entre le bas des portes du réfrigerateur et le haut du tiroir du réfrigerateur est égal. Au besoin, aligner les portes.

Ajustement de l'inclinaison de la caisse :

1. Ouvrir le tiroir du concélateur. Utiliser un tourne-écrou de 1/4 po pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horsaire. Cea soulee l'avant d'réfrigerateur. Il peut être nécessaire d'effectuer plusieurs tours pour permettre aux portes de se fermer plus facilement.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux pieds de stabilisation. Ceci facile leur rotation.

A. Pied de stabilisation A.

Pied de stabilisation avant
B. Roulette avant

1. Vérifier que le dessus des portes est égal et que l'espace entre le bas des portes du réfrigerateur et le haut du tiroir réfrigerateur est égal. Au besoin, aligner les portes.

Pour aligner les portes :

Tout en gardant les deux portes du réfrigerateur fermées retarder le tiroir du congelateur. Repérer l'axe de charnière inférieure de la porte de droite du réfrigerateur. La vis d'alignement se trouve à l'intérieur de l'axe de la charnière inférieure.
Introduire l'extrémité courte de la clé à tête hexagonale de 1/8 po (jointe aux instructions d'installation de la poignée de porte) dans l'axe de la charnière inférieure jusqu'à ce qu'elle soit complètement engagée dans la vis d'alignment.
le

Pour soulever la porte du réfrigérateur, tourner la clé à hexagonale vers la droite.

Pour abaiser la porte, tournier la clé à tête hexagonale vers la gauche.

• Continuer à tourner la vis d'alignement jusqu'à ce que les portes soient alignées.

A. Axe de charnière inférieure
B. Clé hexagonale de 1/8 po

1. S'assurer que le réfrigerateur est stable. Si le réfrigerateursemble instable ou qu'il roule vers l'avant lorsqu'on ouvre laporte ou le tiroir, régler les pieds de stabilisation.

duStabilisation du réfrigérateur :

Ouvrir le tiroir du congelateur. Utiliser un tourne-écrou de 1/4 po pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horaire, jusqu'à ce qu'ils soient fermement en appui sur le sol. Vérifier de nouveau. Si le résultat n'est pas satisfaisant, continuer d'ajuster les pieds de nivellement en tournant la vis par demi-tours jusqu'à ce que le réfrigérateur ne roule plus vers l'avant lors de l'ouverture du tiroir.

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux vis de nivellement. Ceci facilité l'ajustement des vis.

Après avoir effectué les ajustements nécessaires, réinstaller la grille de la base en alignant les extremités de la grille avec les dispositifs de nivlement de chaque côté et emboiter la grille. Utiliser au besoin une clé hexagonale de 1/4 po pour réinstaller les vis.

Étapes finales

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

tete pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

§ Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

1. Brancher l'appareil dans une prise à 3 alveoles reliée à la terre
2. Réinitialiser les commandes. Voir la section « Panel Descriptions des commandes » du guide de démarrage rapide.
3. Réinstaller l'ensemble des pieces amovibles dans les portes et les alimentés dans le réfrigerateur.

Alignement des facades des tiroirs refrigerés3. Reperer les encoches de la glissiere de tiroir.

(sur certains modèles)

Lorsque les façades des tiroirs sont alignées, la largeur de l'espace vertical (A) entre les portes du réfrigerateur(B) et les façades des tiroirs (C) est la même et les tiroirs semblent de niveau.

L'alignement des façades des tiroirs est un processus en deux étapes. La première étape consiste à ajuster les façades des tiroirs vers le haut et vers le bas. La seconde étape consiste à déplacer les façades d'un cotoé à l'autre. Inspector visuèlement le réfrigerateur pour l'alignement et ajuster les façades des tiroirs au besoin.

Étape 1 - Ajuster les façades des tiroirs vers le haut/vers le bas

IMPORTANT: Chaque tiroir réfrigéré peut être ajusté vers le haut et vers le bas des cotés droit et gauche.

Outils requis : Tournevis à tête cruciforme

1. Avec les tiroirs fermés, cibler la façade qui doit être relevée abaissee.
2. Ouvrir complètement le tiroir et enlever le bac interieur.

1. Insérer le tournevis cruciforme au niveau de la tete de vis serree et tourner dans le sens antihoraire pour desserrer la facade du tiroir.

1. Insérer le tournevis cruciforme au niveau de la tete de vis de réglage pour ajuster la façade du tiroir.

IMPORTANT: La direction dans laquelle la vis de réglage est tournée dépend du côte du tiroir qui fait l'objet d'un ajustement.

Glissière du tiroir du côte gauche

Pour relever la façade du tiroir, tournier la vis de réglage dans le sens horsaire.
Pour abaiser la façade du tiroir, tourner la vis de réglage dans le sens antihoraire.

Glissiere du tiroir du côté droit

Pour relever la façade du tiroir, tourner la vis de réglagedans le sens antihoraire.
Pour abaiser la façade du tiroir, tourner la vis de réglage dans le sens horsaire.

1. Insérer le tournevis cruciforme au niveau de la tête de vis serree et tourner dans le sens horaire pour serrer la facade tiroir.
2. Refermer le tiroir réfrigéré pour vérifier l'alignement. Répéter les étapes 2 à 6 jusqu'à ce que les façades des tiroirs soient de niveau.

IMPORTANT : Chaque tiroir réfrigéré peut être ajusté létairelement des cotés droit et gauche.

Étape 2 - Ajuster les façades des tiroirs d'un côté à l'autre

1. Avec les tiroirs fermés, cibler le tiroir qui n'est pas aligné.
2. Ouvrir complètement le tiroir et enlever le bac interieur.
3. Repérer les encoches de la glissière de tiroir.

En commençant par l'encôche de glissière la plus pres de l'espacement vertical, appuyer sur le levier de dégagement et le maintainir en position relevée. Avec l'autre main, soulever l'agrafe de porte du support de glissières de tiroir.

A. Agrafe de façade du tiroir

C. Levier de dégagement

B. Support de la glissière du tiroir

1. Replacer l'agrafe de façon de tiroir sur le support de glissiere de tiroir dans la direction vers laquelle on doit déplacer la façon du tiroir. S'assurer que l'encoche de glissiere est de niveau sur le plan vertical.
2. Relachier le levier pour verrouiller l'encote de glissiere en position.
3. Répéter les étapes 3 à 6 pour l'autre côté de la façade de tiroir. REMARQUE: Ajuster l'agrafé sur le haut de la seconde encoche de glissière afin qu'elle soit à la même position que le côte ajusté en premier.
4. Refermer le tiroir et inspector visuèlement l'écartement. Répéter les étapes 2 à 7 jusqu'à ce que les façades des tiroirs soient alignées.

ETAPES FINALES

1. Reinstaller les bacs interieurs.

REMARQUE : Ils doivent être placés dans les tiroirs de façon à ce que les tiroirs réfrigerés ferment et fonctionnent correctement. Voir la section « Retrait et réinstallation des façades des tiroirs »

1. Refermer les tiroirs réfrigérés.

FICHE DE DONNÉES DE PERFORMANCE

Système de filtration de l'eau

Modèle P8WB2L (EDR1RXD1, fille 1) Capacité 200 gallons (757 litres)

Ce système a ete teste par un laboratoire independant selon les normes NSF/ANSI 42, 53, 401 et CSA 483,1' pour la reduction des substances enumeratedes ci-dessous. La concentration des substances indiquees dans I'eau entrant dans le systeme a ete reduite a une concentration inférieure ou eale a la limite permissible pour I'eau qui quitte le systeme, comme specifie par les normes ANSI/NSF 42, 53 et 401, ainsi que CSA 483.1.

**La certification CSA B483.1 ne peut être utilisé qu'avec les applications de réfrigération.

Réduction concentration produits de désinfection	Concentration dans l'eau à traiter	Limite permise de concentration du produit dans l'eau	Réduction de concentration % moy.
Chlore goût/odeur Particules (classe l*)	2,0 mg/L ± 10% Au moins 10 000 particules/m	Réduction de 50% LRéduction de 85%	97,2%99,9%
Réduction des contaminants	Concentration dans l'eau à traiter	Limite permise de concentration du produit dans l'eau	Réduction de concentration % moy.
Plomb: à pH 6,5/ à pH 8,5	0,15 mg/L ± 10% 0,010 mg/L 96,0%
Benzène 0,015 mg/L ± 10%	0,005 mg/L 99,8%
P-dichlorobenzène 0,225 mg/L	± 10% 0,075 mg/L 91,9%
Carbofurane 0,08 mg/L ± 10%	0% 0,040 mg/L 92,4%
Toxaphène 0,015 ± 10% 0,003 mg/L > 99%
Atrazine 0,009 mg/L ± 10%	0,003 mg/L > 99,99%
Amiente 10	7 à 108fibres/L††	99%	99,0%
Kystes opérationnels †	50 000/L min.	99,95%	>96,6%
Turbidité	11 NTU ± 10%	0,5 NTU	>99,8%
Lindane	0,002 ± 10% 0,000 2 mg/L	99,40%
Tétrachloroéthène	0,015 mg/L ± 10% 0,005 mg/L > 99,8%
O-dichlorobenzène	1,8 mg/L ± 10%	0,60 mg/L	93,8%
Éthylbenzène	2,1 mg/L ± 10%	0,70 mg/L	99,8%
1,2,4 - Trichlorobenzène	0,210 mg/L ± 10%	0,07 mg/L	87,9%
2,4 - D	0,210 mg/L ± 10% 0,07 mg/L > 96,6%
Styrene	2,0 mg/L ± 10%	0,1 mg/L	95,9%
Toluène	3,0 mg/L ± 10%	1,0 mg/L	>96,9%
Endrin	0,006 mg/L ± 10% 0,002 mg/L > 96,4%
Aténolol	200 ± 20% 60 ng/L	>97,0%
Triméthoprine	140 ± 20%	20 ng/L	>97,4%
Linuron	140 ± 20% 20 ng/L	>97,9%
Estrone	140 ± 20% 20 ng/L	93,8%
Nonylphénol 1 400 ± 20%	200 ng/L	96,1%

Directives d'application/paramètres d'approvisionnement en eau

Carbamazépine 1 400 ± 20	% 200 ng/L 99,20 %
Phénytoïne 200 ± 20 % 30	ng/L 99,3 %/98,6 %
Naproxène 140 ± 20 % 20	ng/L 93,3 %
Bisphenol A 2 000 ± 20 %	300 ng/L 98,9 %

Parametres de tests: pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,89 Lpm). Pression = 60 lb/ po^2 (413,7 kPa). Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres).

Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/contaminants secondaires ». Les composés émergents/contaminants secondaires sont des composés qui ont été détectés à de faibles concentrations dans des sources d'approvisionnement en eau potable. Meme s'ilns n'apparaissant qu'a de faibles concentrations, ces composés peuvent influencer la perception et le niveau d'acceptation de la qualité de l'eau de consommation par le public.

Pour obtenir les instructions d'installation, d'utilisation et d'entretien, consulter le manuel d'utilisation.

ll est essentiel que les exigences de fonctionnement, d'entretieeglements locaux et aucs de la province concernee.

et de remplacement de filtre soient respectees pour que Ne pas utiliser ce produit pour filtrer une eau produit donne le rendement annoncé. Des dommages à la microbiologiquement polluée ou de qualité inconnue en propriété peuvent se produit lorsque les instructions ne sont l'absence d'un dispositif de désinfection ajustat en amont ou pas toutes respectées. en aval du système. Les systèmes certifiés pour la réduction

La cartouche jetable doit etre changee au moins tous les 6 mesis kystes peuvent etre utilisés pour une eau desinfectee

■ Utiliser le filtr de remplacement P8RFWB2L, numero de susceptible deContainir des kystes filtrables. Etab. EPA no pièce EDR1RXD1/EDR1RXD1B. Prix suggéré au détaill en 20182047-TWN-001 de 49,99 US/49,99 CAN. Les prix sont indiqués sous résealter la section « Garantie » (dans les instructions de modification. d'utilisation ou le guide d'utilisation) pour connaître la gar

Le système de contrôle du filtrre mesure la quantité d'eau passée par le filtrte et indique quand remplaçer le filtrte.

■ Consulter les sections « Utilisation des commandes » ou « Système de filtration de l'eau » (dans les instructions d'utilisation ou le guide d'utilisation) pour savoir comment l'état du filtré à eau.

• ÀpRES avoir remplacé le filtré à eau, purger le système d'eau. 30 à 120 lb/po (207 à 627 kPa)
  Voir les sections « Distributeur d'eau et de glaçons » ou Température de l'eau 33 °F à 100 °F (0,6 °C à 37,8 °C)
  « Distributeur d'eau » dans les instructions d'utilisation ou le guide d'utilisation.
  Débit nominal 2,27 L/min (0,50 gpm) à 60 lb/po² (413,7 kPa).
• Ces contaminants ne sont pas nécessairement présents dans
  l'approvisionnement d'eau. Môme si le test a été effectué dans

peu systeme de filtration d'eau peut prendre en charge une pression d'eau pouvant atteindre 120 livres par pouce carré (lb/po²). Si l'alimentation en eau est supérieure à 80 lb/po² (551,58 kPa), installer un détendeur avant d'installer le systeme de filtration d'eau.

*Classe | -aille des particules : >0,5 à 1 um

†Sur la base de la filtration de kystes de Cryptosporidium parvum

Filtres de longueur supérieure à 10 um

NSF est une marque déposée de NSF International.

NOTES

NOTES

NOTES

NOTES

NOTES
