MODE D'EMPLOI CS95DVR ELRO

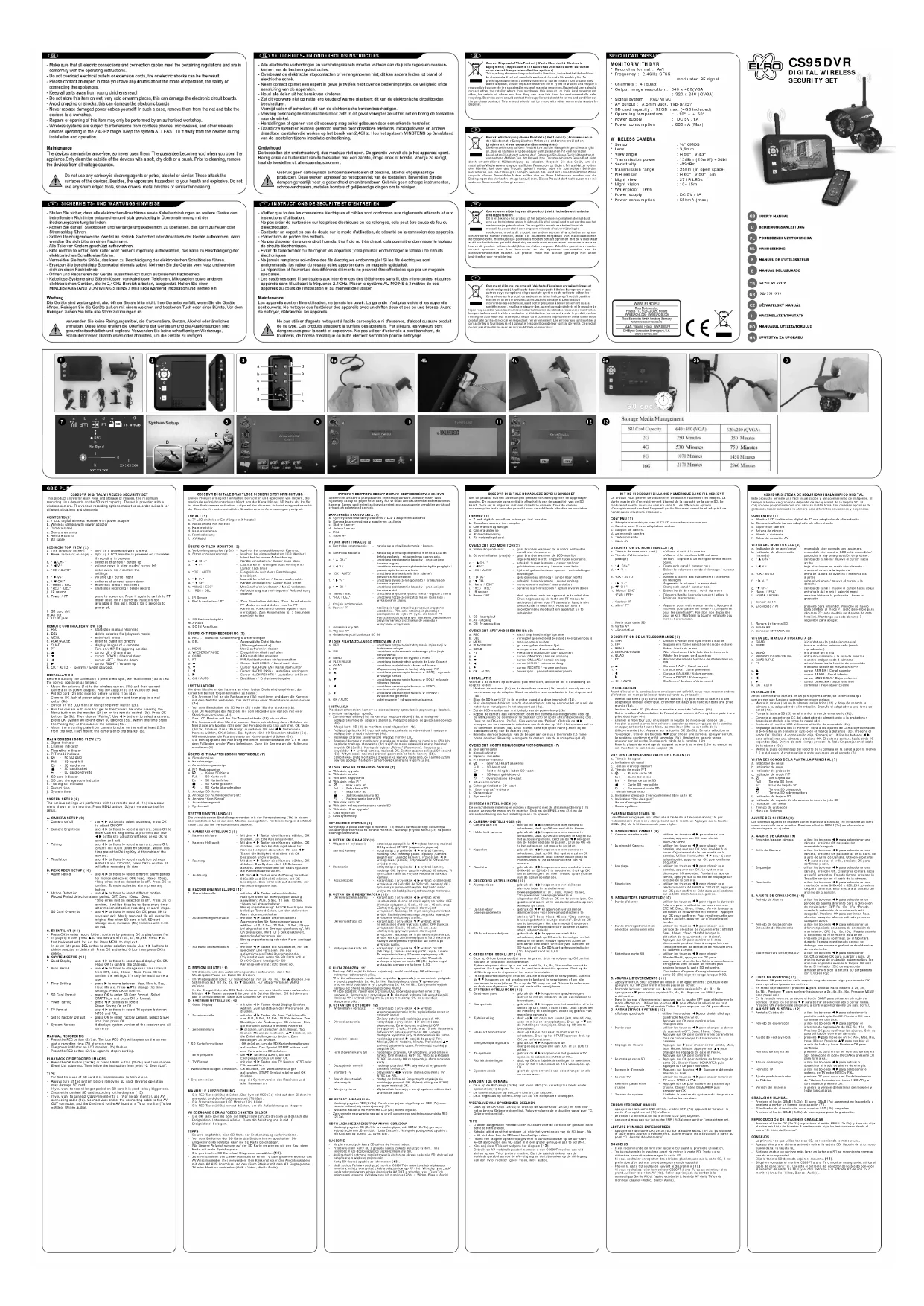

KIT DE VIDEOSURVEILLANCE NUMÉRIQUE SANS FIL CS95DVR Ce produit vous permet de visionner et de stocker facilement les images. La durée maximale d’enregistrement dépend de la capacité de la carte SD. Le module est vendu avec une caméra sans fil. Les différentes options d’enregistrement rendent l’appareil particulièrement versatile et adapté à de nombreuses situations et besoins. CONTENU (1) a. Récepteur numérique sans fil 7''LCD avec adaptateur secteur b. Caméra sans fil avec adaptateur secteur c. Support de caméra d. Antenne de caméra e. Télécommande f. Câble AV DESCRIPTION DU MONITEUR LCD (2) a. Témoin de connexion (vert) - s’allume si relié à la caméra. b. Témoin d’alimentation - s’allume si le moniteur LCD est sous tension / clignote si un enregistrement est en cours. c. “ CH+” - Change de canal / curseur haut d. “ V-“ - Baisse le volume en mode visionnage / curseur gauche e. “OK / AUTO” - Accède à la liste des événements / confirme les réglages f. “ V+” - Augmente le volume / curseur droit g. “ CH-” - Change de canal / curseur bas h. “Menu / ESC” - Entrer/Sortir du menu / sortir du menu

I. “ENR / EFF“ - Démarre/Arrête l'enregistrement / efface le

fichier en mode menu j. Capteur IR k. Alim / PT - Appuyer pour mettre sous tension. Appuyer à nouveau pour passer en mode PT (uniquement pour les caméras PT. Fonction non disponible pour ce kit). Maintenir la touche enfoncée pour mettre hors tension. l. Fente pour carte SD m.Sortie AV n. Alimentation DESCRIPTION DE LA TELECOMMANDE (3) a. ENR - Démarre/Arrête l’enregistrement manuel b. EFF - Supprime le fichier sélectionné (mode lecture) c. MENU - Entrer /sortir du menu d. LECTURE/PAUSE - Aller directement à la liste des évènements e. QUAD - Affiche les images de 4 caméras f. PT - Allumer/éteindre la fonction de déclenchement PIR g. Curseur HAUT / Canal suivant h. Curseur BAS / Canal précédent

I. - Curseur GAUCHE / Volume moins

j. - Curseur DROIT / Volume plus k. OK / AUTO - Confirmer / Lecture d'événement INSTALLATION Avant d’installer la caméra à son emplacement définitif, nous vous recommandons d’effectuer les manipulations et tests suivants au préalable : - Monter l'antenne (1e) sur la caméra sans fil (1b) puis relier la caméra à son adaptateur secteur électrique. Brancher cet adaptateur secteur dans une prise murale (4a). - Insérer la carte SD (2l) dans le moniteur avant de l'allumer (4b). - Relier le câble d'alimentation de l'adaptateur secteur à l'enregistreur puis à une prise électrique (4c). Allumer le moniteur LCD en utilisant le bouton de mise sous tension (2k). Coupler la caméra avec le moniteur : accéder au menu réglages de la caméra en appuyant sur la touche Menu du moniteur (2h) ou sur celle de la télécommande (3c). Appuyer sur la touche OK (2e/3k). Ensuite sélectionner “Couplage”. Utiliser les touches pour choisir une caméra, appuyer sur OK. Le système va décompter 60 secondes (5a). Pendant ce laps de temps, appuyer sur la touche Couplage du câble de la caméra. (5b). Fixer la plaque de montage du support au mur à au moins 2.5m au dessus du sol. Puis fixer la caméra au support (6) VUE DES ICONES PRINCIPALES DE L'ECRAN (7) a. Témoin de signal b. Indicateur de canal c. Témoin d’enregistrement d. Témoin de mode P/T e. - Pas de carte SD Full - Carte SD pleine Err - Erreur de carte SD Carte SD verrouillée Ecrasement carte SD f. Témoin de carte SD g. Indicateur d’espace d’enregistrement libre carte SD h. Indicateur “Pas de signal”

i. Heure d’enregistrement

j. Heure système PARAMETRES SYSTEME (8) Les différents réglages sont effectués à l’aide de la télécommande (1h) par l’intermédiaire d’un menu clair présent sur le moniteur. Appuyer sur la touche MENU (3c) de la télécommande pour régler. A. PARAMETRES CAMERA (9)

• Camera marche/arrêt - utiliser les touches pour choisir une caméra, appuyer sur OK pour choisir MARCHE/ARRET Luminosité Caméra - utiliser les touches pour choisir une caméra, appuyer sur OK pour accéder à la barre d’ajustement de la luminosité de la caméra. Utiliser les touches pour ajuster la luminosité, appuyer sur OK pour confirmer et quitter. Couplage - utiliser les touches pour choisir une caméra, appuyer sur OK. Le système va décompter 60 secondes. Pendant ce laps de temps, appuyer sur la touche de couplage sur le câble de la caméra. Résolution - utiliser les touches pour choisir une résolution entre 640x480 et 320x240, appuyer sur OK pour confirmer. Cela aura une incidence sur la taille des fichiers enregistrés. B. PARAMETRES ENREGISTEUR (10) Durée d’alarme - utiliser les touches pour régler la durée de l’alarme pour la détection de mouvements : ETEINT, 5sec, 10sec, 15sec, “Arrêté lorsque la détection de mouvement est éteinte”. Appuyer sur OK pour confirmer. Pour rendre muette une alarme activée, appuyer sur n’importe quel touche. Durée d’enregistrement de - utiliser les touches pour choisir une période de détection de mouvements : ETEINT, 5sec, 10sec, 15sec, “Arrêté lorsque la détection de mouvements est éteinte”. Appuyer sur OK pour confirmer. Il sera déconnecté pendant 5sec à chaque fois que l’enregistrement de détection de mouvements ou l’alarme s’arrête. Réécriture carte SD - utiliser les touches pour choisir Marche/Arrêt, appuyer sur OK pour sauvegarder et sortir. Les fichiers nouvellement enregistrés vont écraser les fichiers plus anciens lorsque la carte SD est pleine. L’indicateur d’espace d’enregistrement sur carte SD (5h) clignote rouge lorsque 0.0G. C. JOURNAL D’EVENEMENTS (11) - Appuyer sur OK pour accéder au dossier d’enregistrements : poursuivre en appuyant sur OK pour lire/mettre en pause un fichier. En mode lecture : appuyer sur pour avance rapide à 2x, 4x, 8x,16x. Appuyer sur pour retour rapide à 2x, 4x, 8x. Appuyer sur MENU pour arrêt/quitter. Dans le journal d’évènements : appuyer sur la touche EFF pour sélectionner le mode effacement. Utiliser les touches pour effacer la sélection ou tout effacer. Appuyer sur OK et choisir l’icône O puis appuyer sur OK pour effacer. D. PARAMETRAGE SYSTEME (12) Affichage quadruple - utiliser les touches pour choisir affichage quadruple Marche/Arrêt. Appuyer sur OK pour confirmer les changements. Durée scan - utiliser les touches pour changer la durée du scan entre OFF, 5sec, 10sec, 15sec. Appuyer sur OK pour confirmer les paramètres. Cela ne concerne que l’utilisation multi caméras. Réglage de l’heure - Appuyer sur pour choisir entre: Année, Mois, Jour, Heure, Minute. Appuyer sur pour changer les réglages de date et heure. Appuyer sur OK pour confirmer. Formatage carte SD - Appuyer sur OK pour accéder au formatage de carte SD. Choisir l’icone DEMARRER puis appuyer sur OK pour formater. Economie d’énergie - Appuyez sur touches Économie d'énergie Marche ou Arrêt. Format TV - utiliser les touches pour choisir le format TV entre NTSC et PAL. Remettre paramètres - Appuyer sur OK pour accéder au paramétrage d’usine. Choisir l’icône DEMARRER puis appuyer sur OK.

• Version du system - Il affiche la version de système du récepteur et de toutes les caméras. ENREGISTREMENT MANUEL Appuyer sur la touche ENR (2i/3a). L’icône ENR (7c) apparaît à l’écran et la durée d’enregistrement (7i) s’affiche. Le témoin d’alimentation du moniteur LCD (2b) clignote. Appuyer à nouveau sur la touche ENR (2i/3a) pour arrêter l’enregistrement.

LECTURE D’IMAGES ENREGISTREES

Appuyer sur la touche OK (2e/3k) ou sur la touche MENU (2h/3c) puis choisir le sous-menu Journal d’évènements. Suivre ensuite les instructions à partir du point “C. Journal d’évènements”. CONSEILS Il est recommandé de formater la carte SD avant la première utilisation. Toujours éteindre le système avant de retirer la carte SD. Toute autre utilisation pourrait endommager la carte SD. Si vous souhaiter enregistrer des périodes plus longues sur la carte SD, il est préférable d’en acheter une d’une plus grande capacité. Choisir la carte SD souhaitée suivant le diagramme (13). - Si vous souhaitez relier le moniteur CS99PT à une TV ou un moniteur plus grand, utiliser le cordon AV (1e). Relier la prise jack du cordon à la connectique Sortie AV, et l’autre extrémité à l’entrée AV de la TV ou du moniteur (Jaune =Vidéo, Blanc=Audio). (orange)

• t u détection de mouvements
