Caractéristique	Détails
Type de produit	Caisson de basses
Dimensions	300 x 300 x 350 mm
Poids	11,5 kg
Puissance de sortie	200 W RMS
Réponse en fréquence	27 - 150 Hz
Type de haut-parleur	Woofer de 12 pouces
Connectivité	Entrées RCA, LFE, et haut-parleur
Contrôle de phase	0° / 180°
Réglage du volume	Oui, réglage manuel
Utilisation recommandée	Home cinéma, musique, systèmes audio
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Garantie	2 ans
Informations supplémentaires	Compatible avec la plupart des amplificateurs et récepteurs AV

FOIRE AUX QUESTIONS - Debut 2.0 SUB3030 ELAC

Comment connecter le ELAC Debut 2.0 SUB3030 à mon système audio ?

Pour connecter le ELAC Debut 2.0 SUB3030, utilisez un câble RCA pour relier la sortie subwoofer de votre récepteur audio à l'entrée LFE du caisson de basses. Assurez-vous que le caisson est alimenté et allumé.

Quelle est la puissance de sortie du ELAC Debut 2.0 SUB3030 ?

Le ELAC Debut 2.0 SUB3030 dispose d'une puissance de sortie de 300 watts avec un amplificateur de classe D, offrant une performance audio optimale.

Comment régler les paramètres de mon caisson de basses ELAC ?

Utilisez le panneau de contrôle situé à l'arrière du SUB3030 pour ajuster le niveau de volume, la fréquence de coupure et la phase. Il est recommandé de commencer avec la fréquence de coupure autour de 80 Hz et d'ajuster selon vos préférences.

Le caisson de basses ELAC SUB3030 vibre trop, que faire ?

Assurez-vous que le caisson est placé sur une surface stable et que les pieds en caoutchouc sont correctement installés. Vous pouvez également essayer de diminuer le niveau de volume ou d'ajuster la fréquence de coupure.

Mon ELAC Debut 2.0 SUB3030 ne s'allume pas, que dois-je faire ?

Vérifiez que le caisson est correctement branché à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de réinitialiser le caisson en le débranchant puis en le rebranchant après quelques minutes.

Puis-je utiliser le ELAC SUB3030 avec un système home cinéma ?

Oui, le ELAC Debut 2.0 SUB3030 est conçu pour être utilisé avec des systèmes home cinéma et peut améliorer considérablement l'expérience audio grâce à ses basses profondes et puissantes.

Le caisson de basses ELAC SUB3030 est-il compatible avec des systèmes sans fil ?

Le ELAC Debut 2.0 SUB3030 est un caisson de basses filaire. Pour une utilisation sans fil, vous devrez utiliser un émetteur/récepteur sans fil compatible.

Quelle est la taille du ELAC Debut 2.0 SUB3030 ?

Le ELAC Debut 2.0 SUB3030 mesure 36,5 cm de hauteur, 33 cm de largeur et 33 cm de profondeur.

MODE D'EMPLOI Debut 2.0 SUB3030 ELAC

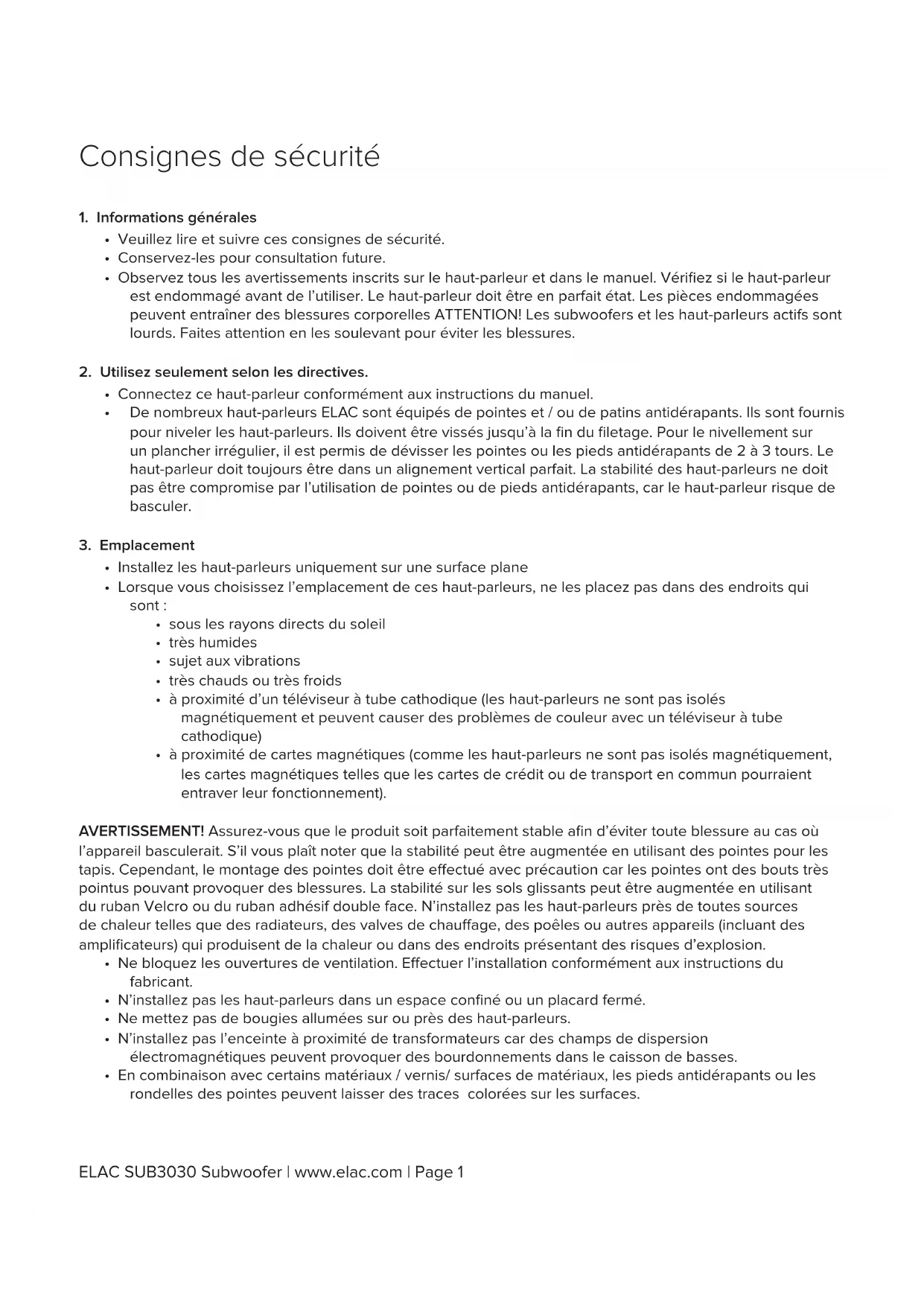

SUB3030 Subwoofer AlimentéConsignes de sécurité

1. Informations générales

• Veuillez lire et suivre ces consignes de sécurité.

• Conservez-les pour consultation future.

• Observez tous les avertissements inscrits sur le haut-parleur et dans le manuel. Vérifiez si le haut-parleur est endommagé avant de l’utiliser. Le haut-parleur doit être en parfait état. Les pièces endommagées peuvent entraîner des blessures corporelles ATTENTION! Les subwoofers et les haut-parleurs actifs sont lourds. Faites attention en les soulevant pour éviter les blessures.

2. Utilisez seulement selon les directives.

• Connectez ce haut-parleur conformément aux instructions du manuel.

• De nombreux haut-parleurs ELAC sont équipés de pointes et / ou de patins antidérapants. Ils sont fournis pour niveler les haut-parleurs. Ils doivent être vissés jusqu’à la fin du filetage. Pour le nivellement sur un plancher irrégulier, il est permis de dévisser les pointes ou les pieds antidérapants de 2 à 3 tours. Le haut-parleur doit toujours être dans un alignement vertical parfait. La stabilité des haut-parleurs ne doit pas être compromise par l’utilisation de pointes ou de pieds antidérapants, car le haut-parleur risque de basculer.

• Installez les haut-parleurs uniquement sur une surface plane

• Lorsque vous choisissez l’emplacement de ces haut-parleurs, ne les placez pas dans des endroits qui sont :

• sous les rayons directs du soleil

• sujet aux vibrations

• très chauds ou très froids

• à proximité d’un téléviseur à tube cathodique (les haut-parleurs ne sont pas isolés magnétiquement et peuvent causer des problèmes de couleur avec un téléviseur à tube cathodique)

• à proximité de cartes magnétiques (comme les haut-parleurs ne sont pas isolés magnétiquement, les cartes magnétiques telles que les cartes de crédit ou de transport en commun pourraient entraver leur fonctionnement). AVERTISSEMENT! Assurez-vous que le produit soit parfaitement stable afin d’éviter toute blessure au cas où l’appareil basculerait. S’il vous plaît noter que la stabilité peut être augmentée en utilisant des pointes pour les tapis. Cependant, le montage des pointes doit être eectué avec précaution car les pointes ont des bouts très pointus pouvant provoquer des blessures. La stabilité sur les sols glissants peut être augmentée en utilisant du ruban Velcro ou du ruban adhésif double face. N’installez pas les haut-parleurs près de toutes sources de chaleur telles que des radiateurs, des valves de chauage, des poêles ou autres appareils (incluant des amplificateurs) qui produisent de la chaleur ou dans des endroits présentant des risques d’explosion.

• Ne bloquez les ouvertures de ventilation. Eectuer l’installation conformément aux instructions du fabricant.

• N’installez pas les haut-parleurs dans un espace confiné ou un placard fermé.

• Ne mettez pas de bougies allumées sur ou près des haut-parleurs.

• N’installez pas l’enceinte à proximité de transformateurs car des champs de dispersion électromagnétiques peuvent provoquer des bourdonnements dans le caisson de basses.

• En combinaison avec certains matériaux / vernis/ surfaces de matériaux, les pieds antidérapants ou les rondelles des pointes peuvent laisser des traces colorées sur les surfaces. ELAC SUB3030 Subwoofer | www.elac.com | Page 14. Surcharge

• Une surcharge extrême de l’appareil en raison d’un volume très élevé pourrait endommager certaines composantes de l’appareil. En raison de dangers potentiels, vous ne devez jamais laisser les haut- parleurs sans surveillance lors de conditions de surcharge extrême.

• DANGER! N’ouvrez pas le boîtier car les composants et les conducteurs peuvent transporter des niveaux dangereux d’électricité! L’entretien doit être eectué uniquement par un personnel qualifié.

• Un entretien est nécessaire lorsque le haut-parleur a été endommagé de quelque manière que ce soit, par exemple en cas d’endommagement du cordon d’alimentation ou de la prise, ou lorsque du liquide a été renversé ou que des objets sont tombés dans le haut-parleur, le haut-parleur a été exposé à la pluie ou à l’humidité, ne fonctionne pas normalement ou est tombé. Pour réduire le risque d’électrocution, n’ouvrez pas le haut-parleur. L’entretien doit être eectué uniquement par un personnel qualié.

6. Conducteurs fusibles

• Diérents défauts dans les caissons de basse ou les haut-parleurs actifs peuvent faire sauter la fusible. Si le fusible saute, remplacez-le uniquement par le type de fusible et le calibre appropriés indiqués à l’arrière du haut-parleur sur le porte-fusible. Un deuxième fusible est inclus dans l’appareil (dans le porte- fusible sous la prise secteur).

• REMARQUE : Ne nettoyer qu’avec un chion doux et souple ou une brosse à dépoussiérer. N’utilisez pas de produits abrasifs, d’alcool, de benzène, de cire pour meubles ou autres produits de nettoyage! Le mobilier moderne est souvent revêtu de multiples couches de vernis et de plastique qui peuvent être avoir été traités avec des agents chimiques. Certains de ces agents contiennent des substances qui dégradent ou ramollissent les pieds en caoutchouc. Par conséquent, nous vous conseillons de placer un tapis antidérapant sous le haut-parleur.

• ATTENTION! Un volume élevé en continu peut endommager gravement votre audition. Veuillez utiliser les haut-parleurs à un niveau sonore convenable.

• L’emballage est fabriqué à partir de matériaux recyclables. Le détruire de façon écologique. À la fin de la vie du produit, ne jetez pas le (s) haut-parleur (s) avec les ordures ménagères. Les haut-parleurs doivent être recyclés conformément à la législation locale. Informez-vous auprès de vos autorités locales pour obtenir de plus amples renseignements sur le recyclage, car l’appareil contient des matières premières précieuses. Désactivez le haut-parleur avant de le mettre au rebut.

• Ce subwoofer est uniquement destiné à être connecté aux tensions répertoriées sur le panneau arrière de l’armoire. La connexion à toute autre tension peut causer des dommages irréversibles au subwoofer et annulera la garantie. L’utilisation d’adaptateurs n’est pas recommandée, car ils peuvent permettre une connexion à des tensions autres que celles imprimées à l’arrière de ce subwoofer. ELAC SUB3030 Subwoofer | www.elac.com | Page 2Philosophie Merci d’avoir fait l’achat de ce produit ELAC. Depuis nos débuts en 1926, ELAC s’est toujours eorcée à atteindre l’excellence. Cela vaut autant aujourd’hui qu’à l’époque. Vos nouveaux haut-parleurs ELAC sont conçus selon les normes les plus élevées, et sont dotés de composants de qualité supérieure qui sont soigneusement fabriqués pour procurer la meilleure qualité sonore de leur catégorie. Ils sont conçus par des gens passionnés dont le seul but est d’amener à votre foyer une nouvelle dimension de qualité sonore. Prendre plaisir! Avant l’utilisation Évitez d’endommager les haut-parleurs et les autres composants :

• Décompressez le subwoofer avec précaution pour éviter les dommages physiques

• Gardez votre équipement éteint avant de connecter des interconnexions ou des câbles du haut-parleur

• Vérifiez que le câble d’alimentation est enfoncé et sécurisé pour éviter les chocs électriques et les blessures. Technologie BASH La technologie BASH® implémentée dans le module amplificateur du subwoofer ELAC présente des réserves de puissance avec des niveaux de distorsion beaucoup plus faibles. Ceci est réalisé en utilisant un amplificateur de puissance audiophile de classe A / B dont la tension d’alimentation est régulée par un circuit amplificateur de classe D pour éviter toute perte de puissance inutile et obtenir l’ecacité d’un amplificateur de classe D. Comme le signal audio est amplifié dans le domaine analogique, l’interférence à haute fréquence typique des amplificateurs numériques est éliminée. Cette conception se traduit par un amplificateur à faible bruit avec des émissions d’interférences électromagnétiques plus faibles. L’absence de distorsion croisée, qui est un problème dans les conceptions classiques de classe D où la vitesse de commutation des transistors est limitée, conduit à une amélioration supplémentaire de la distorsion harmonique totale. ELAC SUB3030 Subwoofer | www.elac.com | Page 3Commandes et indicateurs

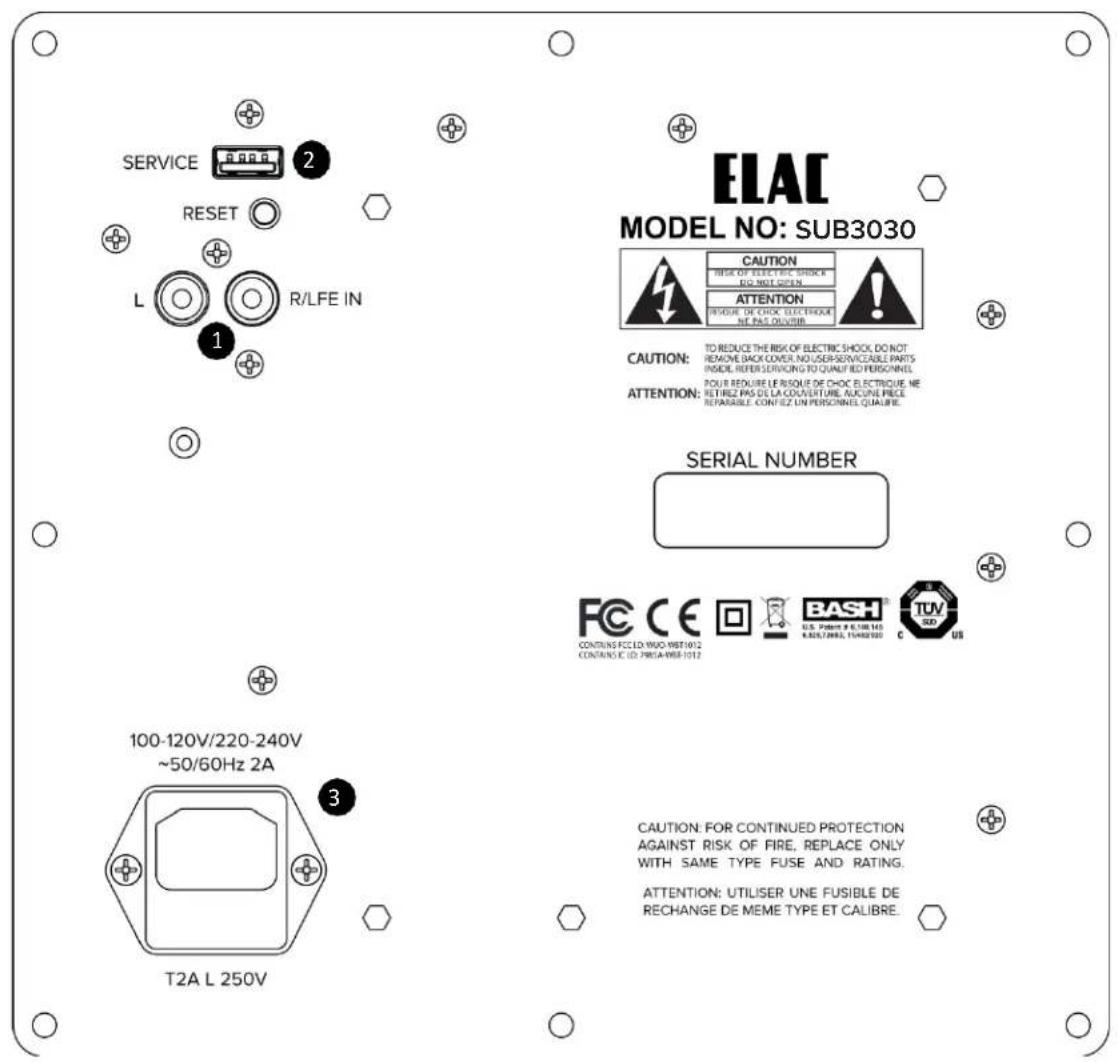

1. Line In RCA - La connexion au niveau ligne est utilisée pour connecter le subwoofer à votre pré-ampli / am

2. Service - Cette connexion est utilisée pour la mise à jour du subwoofer et n’est pas utilisée pour un

fonctionnement normal.

3. Entrée CA - Cette entrée est une prise d’alimentation CEI standard. Utilisez le cordon d’alimentation fourni

pour connecter le subwoofer à une prise secteur disponible.

ELAC SUB3030 Subwoofer | www.elac.com | Page 4 SUB3030Installation des pointes de subwoofer Le SUB3030 est livré avec un jeu de pointes pouvant être installé avant utilisation. Veuillez suivre les étapes ci-dessous lors du déballage et de la configuration du subwoofer. En raison du poids du subwoofer, nous suggérons fortement d’avoir une seconde personne pour aider à ce processus.

1. Déballez soigneusement et retirez le subwoofer de la boîte. En raison du poids du subwoofer, nous sug

gérons d’utiliser une deuxième personne. Placez le subwoofer à l’envers sur une surface douce et non abrasive.

2. Fixez les pointes en les vissant dans les inserts filetés sur chacun des quatre coins sur le subwoofer.

3. Si vous installez le subwoofer sur un tapis, retournez le subwoofer avec précaution et ajustez les crampons

pour niveler le subwoofer.

4. Si vous installez le subwoofer sur du bois dur, des carreaux ou d’autres surfaces non recouvertes de tapis,

utilisez des disques à pointes ou n’installez pas le piquet pour éviter d’endommager votre sol. ELAC SUB3030 Subwoofer | www.elac.com | Page 5Connexion de votre subwoofer

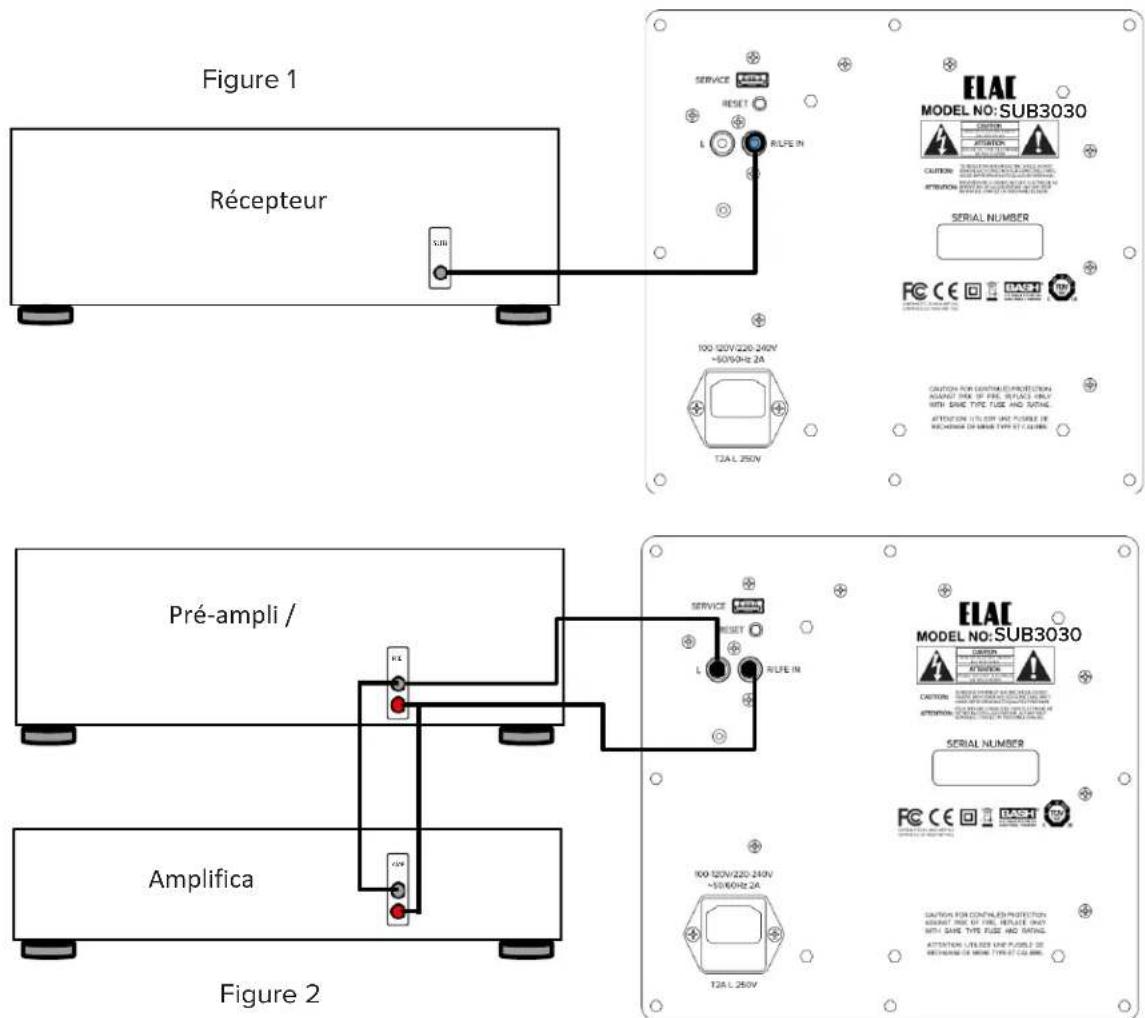

• Si vous connectez le subwoofer à un ampli-tuner AV ou à un pré-ampli avec un subwoofer dédié ou une sortie LFE, branchez un câble RCA (non fourni) de la sortie LFE / Subwoofer de l’ampli-tuner AV / pré- ampli à l’entrée RCA droite. le subwoofer (Fig 1).

• Si vous connectez le subwoofer à un pré-ampli ou à un récepteur sans sortie LFE / Subwoofer dédiée, connectez un ensemble de connecteurs RCA stéréo des pré-sorties sur le pré-ampli aux entrées RCA gauche et droite sur le subwoofer. Si vous utilisez un pré-ampli avec un seul ensemble de pré-sorties, utilisez un répartiteur pour chaque sortie du préamplificateur et connectez deux séries de câbles RCA stéréo à l’amplificateur et au subwoofer (Fig 2).

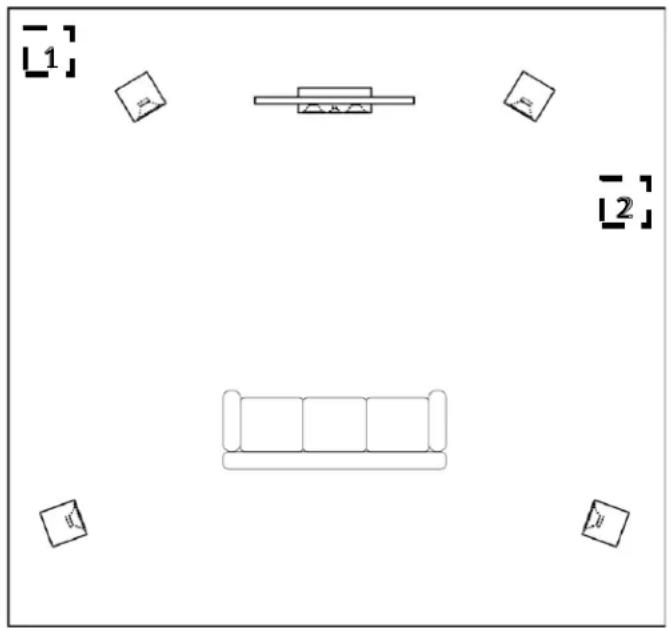

Pré-ampli / récepteur PRE Amplifica teur AMP Figure 1 Figure 2 ELAC SUB3030 Subwoofer | www.elac.com | Page 6 SUB3030SUB3030Emplacement du subwoofer Trouvez le bon emplacement pour votre subwoofer peut prendre quelques essais et erreurs, mais voici quelques conseils de base pour vous aider à démarrer. Dans la plupart des cas, la meilleure position pour le subwoofer se trouve dans le coin avant (1) de la pièce. Le fait de placer un caisson de graves dans un coin convient à la plupart des configurations de pièce et ore une meilleure chance d’éviter une zone nulle (une partie de la pièce qui subit une réduction acoustique des basses). Si en installant le subwoofer dans les coins crée une quantité anormale de basse, vous pouvez essayer de le déplacer vers l’une des parois latérales (2) près à l’avant de la pièce. Si possible, la meilleure option est de déplacer le subwoofer autour de la pièce et de trouver l’emplacement qui correspond le mieux à votre position d’écoute normale. Il existe de nombreux disques d’essai que vous pouvez acheter qui fournissent les signaux de tests exacts pour vous aider à trouver cette position optimale. Remarque: Les fonctions PHASE et DELAY intégrées au subwoofer vous seront également utiles si vous rencontrez des problèmes d’emplacement.

ELAC SUB3030 Subwoofer | www.elac.com | Page 7Contrôler votre Subwoofer-App requis Votre subwoofer ELAC intègre un système de contrôle numérique avancé. Les potentiomètres et commutateurs rotatifs analogiques conventionnels ont été remplacés par un processeur de signal numérique (DSP), qui vous permet de régler votre subwoofer de manière pratique et précise à partir de la position d’écoute. Tous les paramètres, tels que le volume, la fréquence de coupure, la phase, etc., ainsi que les fonctions de calibrage automatique, peuvent être ajustés avec l’aide de notre APP téléphone intelligent gratuit. Le système de contrôle numérique élimine également la possibilité de changements non désirés aux commandes et aux réglages. Remarque: Un périphérique Android ou iOS à faible consommation d’énergie Bluetooth 4.0 est nécessaire pour configurer et utiliser ce subwoofer. Vous pouvez télécharger l’application “ELAC SUB CONTROL 2017” depuis l’Apple® App Store® ou Google® Play Store®. Veuillez noter que votre appareil mobile doit supporter Bluetooth® Standard 4.0. C’est le cas de la majorité des appareils vendus à la mi-2013. Si nécessaire, consultez la documentation d’accompagnement de votre appareil mobile ou contactez le service d’assistance du fabricant. Remarque: Si votre appareil mobile a besoin d’un code à 4 chires pendant la procédure d’appariement du subwoofer, veuillez utiliser “0000” ELAC SUB3030 Subwoofer | www.elac.com | Page 8CARACTÉRISTIQUES Type Haut-parleur Subwoofer alimenté avec radiateur passif Haut-parleur Cône en papier dopé à haute excursion de 12 po Radiateur passif Cône en papier dopé à haute excursion de 12 po Réponse de fréquence 25 Hz à 150 Hz Fréquence croisée 50 Hz à 150 Hz Type d'amplificateur BASH Puissance maximale de l'amplificateur 1000 Watts (500 Watts Continu) App contrôlé Oui (iOS et Android) DSP Oui Consommation d'électricité en mode «veille» 1 Watt Entrées 2 x RCA (L, R / LFE) Connexion des données USB (mise à jour du micrologiciel) Finition du meuble Black Ash Accessoires inclus Cordon d'alimentation CA, piquets de plancher Hauteur 462mm Largeur 431mm Profondeur 431mm Poids net 22,8kg ELAC SUB3030 Subwoofer | www.elac.com | Page 9ELAC Américas Inc. Haut-parleurs passifs à garantie limitée de l’Amérique du Nord (pas d’amplificateur intégré) ELAC Americas Inc. garantit à l’acheteur d’origine que ce produit est exempt de toute défectuosité matérielle et/ou de fabrication pour une période de 3 (trois) ans à compter de la date initiale d’achat. Au cours de cette période, la réparation ou le remplacement de pièces seront gratuits pour le propriétaire d’origine (voir les restrictions ci-dessous). L’expédition vers le centre de réparation et son retour seront à la charge de l’acheteur original. Restrictions

• La garantie débute à la date initiale de l’achat chez un détaillant autorisé par ELAC Americas Inc.

• Ce produit est garanti uniquement lors d’un usage domestique et selon les limites de puissance maximale spécifiées dans ce manuel. La garantie de ce produit ne couvre pas une utilisation commerciale.

• Un produit qui a été modifié ou modifié de toute façon ne sera pas garanti.

• Un produit qui a été maltraité ou soumis à un équipement défectueux ne sera pas garanti.

• Les produits dont les numéros de série ont été modifiés ou supprimés ne seront pas couverts par la garantie. Si des réparations sont requises Dans le cas où des réparations sont requises, veuillez contacter ELAC America au 888-541-0996 ou envoyer un courriel à[e-mail] pour procéder aux réparations ou au remplacement du produit. Vous devrez présenter une preuve d’achat (copie ou facture originale). La totalité des frais d’expédition vers et depuis notre centre de réparation seront à la charge de l’acheteur d’origine. Garantie à l’extérieur de l’Amérique du Nord Cette garantie s’applique aux produits achetés aux États-Unis et au Canada. Pour des réclamations de garantie à l’extérieur de l’Amérique du Nord, veuillez contacter le revendeur/distributeur local dans le pays d’achat. ELAC SUB3030 Subwoofer | www.elac.com | Page 10ELAC AMERICAS LLC.
