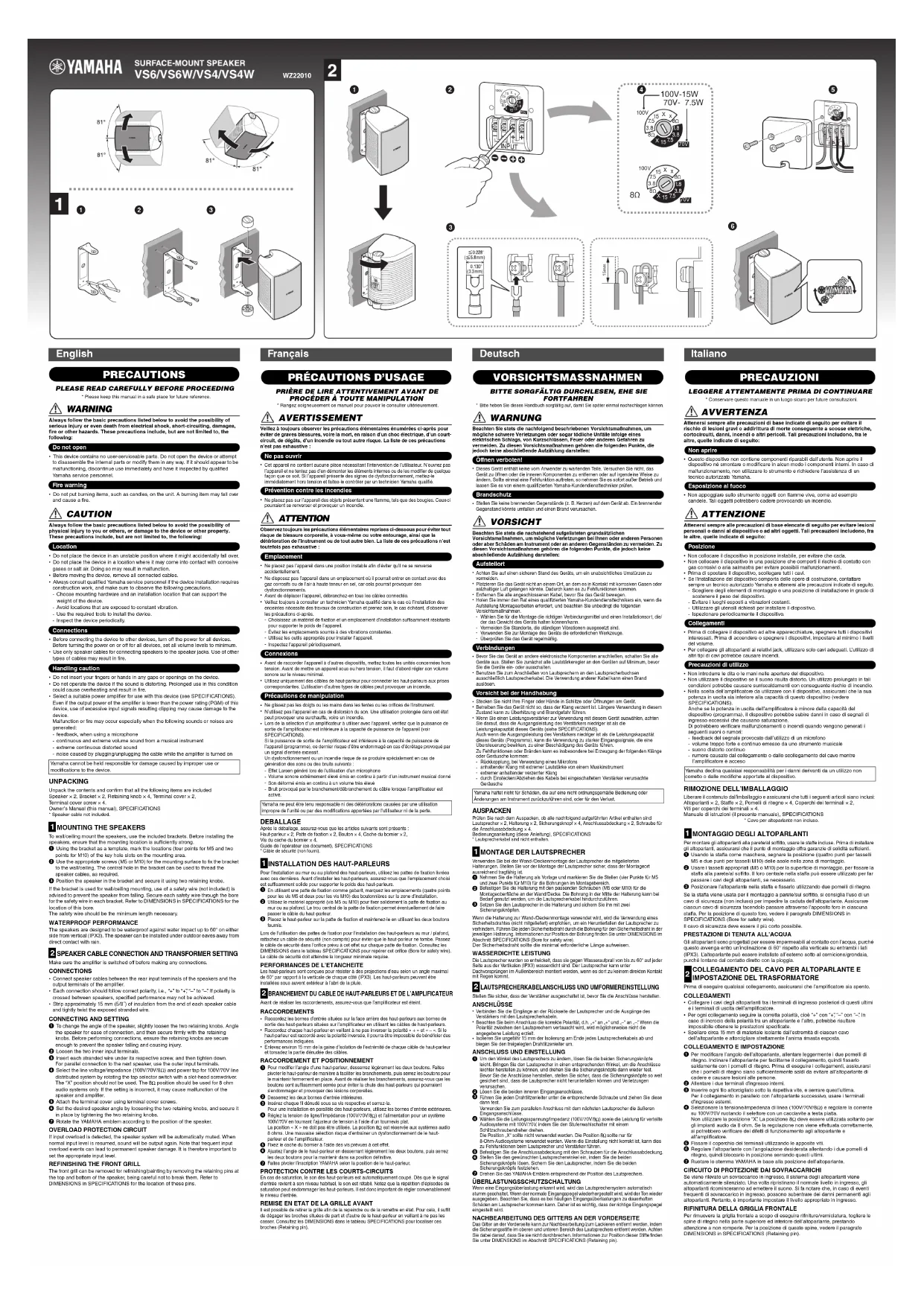

MODE D'EMPLOI VS6 YAMAHA

• Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement. AVERTISSEMENT Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voire la mort, en raison d’un choc électrique, d’un court- circuit, de dégâts, d’un incendie ou tout autre risque. La liste de ces précautions n’est pas exhaustive :

Cet appareil ne contient aucune pièce nécessitant l’intervention de l’utilisateur. N’ouvrez pas l’appareil et ne tentez pas d’en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Si l’appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien Yamaha qualifié.

Ne placez pas sur l’appareil des objets présentant une flamme, tels que des bougies. Ceux-ci pourraient se renverser et provoquer un incendie. ATTENTION Observez toujours les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessure corporelle, à vous-même ou votre entourage, ainsi que la détérioration de l’instrument ou de tout autre bien. La liste de ces précautions n’est toutefois pas exhaustive :

Ne placez pas l’appareil dans une position instable afin d’éviter qu’il ne se renverse accidentellement.

Ne disposez pas l’appareil dans un emplacement où il pourrait entrer en contact avec des gaz corrosifs ou de l’air à haute teneur en sel, car cela pourrait provoquer des dysfonctionnements.

Avant de déplacer l’appareil, débranchez-en tous les câbles connectés.

Veillez toujours à consulter un technicien Yamaha qualifié dans le cas où l’installation des enceintes nécessite des travaux de construction et prenez soin, le cas échéant, d’observer les précautions ci-après.

Choisissez un matériel de fixation et un emplacement d’installation suffisamment résistants pour supporter le poids de l’appareil.

Évitez les emplacements soumis à des vibrations constantes.

Utilisez les outils appropriés pour installer l’appareil.

Inspectez l’appareil périodiquement.

Avant de raccorder l’appareil à d’autres dispositifs, mettez toutes les unités concernées hors tension. Avant de mettre un appareil sous ou hors tension, il faut d’abord régler son volume sonore sur le niveau minimal.

Utilisez uniquement des câbles de haut-parleur pour connecter les haut-parleurs aux prises correspondantes. L’utilisation d’autres types de câbles peut provoquer un incendie.

Ne glissez pas les doigts ou les mains dans les fentes ou les orifices de l’instrument.

N’utilisez pas l’appareil en cas de distorsion du son. Une utilisation prolongée dans cet état peut provoquer une surchauffe, voire un incendie.

Lors de la sélection d’un amplificateur à utiliser avec l’appareil, vérifiez que la puissance de sortie de l’amplificateur est inférieure à la capacité de puissance de l’appareil (voir SPECIFICATIONS). Si la puissance de sortie de l’amplificateur est inférieure à la capacité de puissance de l’appareil (programme), ce dernier risque d’être endommagé en cas d’écrêtage provoqué par un signal d’entrée excessif. Un dysfonctionnement ou un incendie risque de se produire spécialement en cas de génération des sons ou des bruits suivants :

Effet Larsen généré lors de l’utilisation d’un microphone

Volume sonore extrêmement élevé émis en continu à partir d’un instrument musical donné

Son déformé émis en continu à un volume très élevé

Bruit provoqué par le branchement/débranchement du câble lorsque l’amplificateur est activé. DEBALLAGE Après le déballage, assurez-vous que les articles suivants sont présents : Haut-parleur × 2, Patte de fixation × 2, Bouton × 4, Cache du bornier × 2, Vis du cache du bornier × 4. Guide de l’opérateur (ce document), SPECIFICATIONS

• Câble de sécurité (non fourni). Pour l’installation au mur ou au plafond des haut-parleurs, utilisez les pattes de fixation livrées avec ces dernières. Avant d’installer les haut-parleurs, assurez-vous que l’emplacement choisi est suffisamment solide pour supporter le poids des haut-parleurs.

En utilisant une patte de fixation comme gabarit, marquez les emplacements (quatre points pour les vis M5 et deux pour les vis M10) des boutonnières sur la zone d’installation.

Utilisez le matériel approprié (vis M5 ou M10) pour fixer solidement la patte de fixation au mur ou au plafond. Le trou central de la patte de fixation permet éventuellement de faire passer le câble du haut-parleur.

Placez le haut-parleur sur la patte de fixation et maintenez-le en utilisant les deux boutons fournis. Lors de l’utilisation des pattes de fixation pour l’installation des haut-parleurs au mur / plafond, rattachez un câble de sécurité (non compris) pour éviter que le haut-parleur ne tombe. Passez le câble de sécurité dans l’orifice prévu à cet effet sur chaque patte de fixation. Consultez les DIMENSIONS dans le tableau SPECIFICATIONS pour repérer cet orifice (Bore for safety wire). Le câble de sécurité doit atteindre la longueur minimale requise.

PERFORMANCES DE L’ETANCHEITE

Les haut-parleurs sont conçues pour résister à des projections d’eau selon un angle maximal de 60° par rapport à la verticale de chaque côté (IPX3). Les haut-parleurs peuvent être installées sous auvent extérieur à l’abri de la pluie. Avant de réaliser les raccordements, assurez-vous que l’amplificateur est éteint. RACCORDEMENTS

Raccordez les bornes d’entrée situées sur la face arrière des haut-parleurs aux bornes de sortie des haut-parleurs situées sur l’amplificateur en utilisant les câbles de haut-parleurs.

Raccordez chaque haut-parleur en veillant à ne pas inverser la polarité « + » et « – ». Si le haut-parleur est raccordé avec la polarité inversée, il pourra être impossible de bénéficier des performances indiquées.

Enlevez environ 15 mm de la gaine d’isolation de l’extrémité de chaque câble de haut-parleur et torsadez la partie dénudée des câbles.

Pour modifier l’angle d’une haut-parleur, desserrez légèrement les deux boutons. Faites pivoter le haut-parleur de manière à faciliter les branchements, puis serrez les boutons pour le maintenir fermement en place. Avant de réaliser les branchements, assurez-vous que les boutons sont suffisamment serrés pour éviter la chute des haut-parleurs qui pourraient s’endommager et provoquer des lésions corporelles.

Desserrez les deux bornes d’entrée intérieures.

Insérez chaque fil dénudé sous sa vis respective et serrez-la. Pour une installation en parallèle des haut-parleurs, utilisez les bornes d’entrée extérieures.

) et l’alimentation pour un système 100V/70V en tournant l’ajusteur de tension à l’aide d’un tournevis plat. La position « X » ne doit pas être utilisée. La position 8

est réservée aux systèmes audio 8 ohms. Une mauvaise sélection risque d’entraîner un dysfonctionnement de le haut- parleur et de l’amplificateur.

Fixez le cache du bornier à l’aide des vis prévues à cet effet.

Ajustez l’angle de le haut-parleur en desserrant légèrement les deux boutons, puis serrez les deux boutons pour la maintenir dans sa position définitive.

Faites pivoter l’inscription YAMAHA selon la position de le haut-parleur.

PROTECTION CONTRE LES COURTS-CIRCUITS

En cas de saturation, le son des haut-parleurs est automatiquement coupé. Dès que le signal d’entrée revient à son niveau habituel, le son est rétabli. Notez que la répétition d’épisodes de saturation peut endommager les haut-parleurs. Il est donc important de régler convenablement le niveau d’entrée. REMISE EN ETAT DE LA GRILLE AVANT Il est possible de retirer la grille afin de la repeindre ou de la remettre en état. Pour cela, il suffit de dégager les broches situées de part et d’autre de le haut-parleur en veillant à ne pas les casser. Consultez les DIMENSIONS dans le tableau SPECIFICATIONS pour localiser ces broches (Retaining pin). Français Yamaha ne peut être tenu responsable ni des détériorations causées par une utilisation impropre de l’unité ou par des modifications apportées par l’utilisateur ni de la perte.

Ne pas ouvrir Prévention contre les incendies Emplacement Connexions Précautions de manipulation
