388795 - Éclairage Prilux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Guirlande lumineuse LED flexible (FLEXLIGHT LED)
Marque	Prilux
Modèle	388795
Alimentation	220-240 V AC, 50/60 Hz
Puissance maximale	Variable selon longueur (consulter tableau de charge)
Type de LED	Non remplaçable
Longueur	Coupable à intervalles marqués (longueur variable)
Indice de protection extérieur	IPX4 (sur prise de courant)
Protection recommandée	Disjoncteur FI-30mA
Accessoires inclus	Câble d'alimentation, bouchon d'extrémité, épissure, connecteur L, clips de fixation
Accessoires optionnels	Tube thermorétractable, colliers, ventouses, conduit de câble
Applications	Intérieur et extérieur, décoration de bâtiments, fenêtres, entrées, escaliers, véhicules
Installation	Par personnel qualifié, selon normes REBT (BT09-4, BT19, BT34)
Entretien	Vérifier l'étanchéité des connexions avant utilisation ; sceller au silicone neutre
Conditions environnementales	Éviter exposition directe au soleil, environnements chimiques agressifs
Garantie	Annulée si installation non conforme ou absence de protection contre les surtensions
Sécurité	Ne pas utiliser en contact avec l'eau, mains mouillées, ou près de sources de chaleur ; ne pas connecter enroulé

FOIRE AUX QUESTIONS - 388795 Prilux

Comment couper le fil lumineux ?

Coupez uniquement aux marques de coupe indiquées. Pliez le fil, coupez le câble de cuivre nettement, puis scellez l'extrémité avec le bouchon fourni et du silicone neutre.

Puis-je utiliser ce produit à l'extérieur ?

Oui, mais vous devez utiliser une prise IPX4 et installer un disjoncteur différentiel FI-30mA entre l'alimentation et le produit.

Quelle est la tension d'alimentation ?

Le produit fonctionne sur 220-240 V AC. Assurez-vous que la tension du fournisseur ne dépasse pas celle du fil lumineux.

Puis-je remplacer les LED ?

Non, les lampes ne sont pas remplaçables. Le produit doit être remplacé en cas de défaillance.

Comment connecter plusieurs fils lumineux entre eux ?

Utilisez le connecteur simple fourni. Coupez un morceau de tube thermorétractable, insérez les broches dans le fil, centrez le tube et chauffez pour assurer l'étanchéité.

Quels accessoires sont inclus ?

Le kit comprend un câble d'alimentation, un bouchon d'extrémité, une épissure, un connecteur en L et des clips de fixation.

Comment installer le produit sur une surface en verre ?

Utilisez les ventouses (vendues séparément) : fixez-les sur la surface avec de la colle, puis maintenez le fil lumineux avec les moyeux.

Que faire si une section est endommagée ?

Coupez la section défectueuse aux marques, insérez un nouveau connecteur métal dans les trous, puis scellez avec du silicone et un tube thermorétractable.

Quelle est la garantie ?

La garantie est annulée si l'installation n'est pas réalisée selon le REBT 2002 et si des protections de surtension ne sont pas installées dans les installations industrielles et d'éclairage public.

Peut-on utiliser ce produit dans l'eau ?

Non, ne pas utiliser en contact avec l'eau. Évitez les installations inappropriées. Les connecteurs doivent être scellés pour prévenir l'humidité.

MODE D'EMPLOI 388795 Prilux

210713 Câble d'alimentation (Inclus)

210737 Tapa final

210744 Épissure

210751 Connecteur L

210768 Clip de fixation

AVERTISSEMENT

AVANT DE COMMENCER L'INSTALLATION DE CE PRODUIT, VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS ET GARDEZ-LES.

L'INSTALLATION DOIT ETRE REALISÉE PAR DU PERSONNEL QUALIFIÉ.

LA MANIPULATION INCORRECTE DES COMPOSANTS OU DU PROPRE PRODUIT POURRAIT ABIMER LE FONCTIONNEMENT CORRECT DE CET EQUIPEMENT RESTANT LA GARANTIE DU FABRICANT ANNULEE.

LA GARANTIE DU FABRICANT EST ANNULEE SI L'INSTALLATION N'EST PAS RÉALISÉE SELON LE REBT 2002.

L'APPLICATION BT09-4 DU REBT EST OBLIGATOIRE (INSTALLATION DE PROTECTIONS DE SURTENSION DANS DES

LIGNES ET RÉCEPTEURS) POUR DES INSTALLATIONS INDUSTRIELLES ET ÉCLAIRAGE PUBLIC . LA GARANTIE NE COU

VRE PAS DES DOMMAGES CAUSES PAR SURTENSION DANS DES RECEPTeurs SANS PROTECTION DE SURTENSION.

L'APPLICATION DE LA ITC BT19 (INSTALLATIONS INTÉRIÉURES OU RÉCEPTRICES .PRESCRIPIONS GÉNÉRALES) EST OBLIGATOIRE.

L'APPLICATION DE LA ITC BT34 (INSTALLATIONS À DES FINS SPECIALES. FOIRES ET STANDS) EST OBLIGATOIRE.

MAINTENANCE DU PRODUIT

TOUTES LES MOTIF D'ÉCLAIRAGE DE NOEL DU PRILUX, ONT BESOIN D'UNE MAINTENANCE AVANT SON UTILISATION, C'EST-Ä-DIRE, VERIFIER TOUTES LES CONNEXIONS (INCLUS THE BOUCHON D'EXTREMITE) POUR ÉTRE SÜR QUE LE MATÉRIEL A LA PARFAITE ÉTANCHEITE.

RESUMÉ

FLEXLIGHT LED est une nouvelle série de produit pour un design professionnel.
Voupez décorer l'interieur et à l'extérieur des bâfiments, en soulignant
quelque chose, environns ou un lieu déterminé, faisant uneXE de symbole ou d'éclairage fenêtes, les entrées, les escaliers, remorques, voitures, etc.
Tout dépend de l'imagination de chacun.

AVERTISSEMENT: Évitez de faire Installations inpropriés ainsi ces qui sont endommages, et s'il vous plaît, nous vous invitons à dire attentivement, le manuel d'instructions ci-dessous pour faire une installation avec de la sécurité. Le produit est fourni avec un cable d'alimentation et emboute. Le reste d'accessores sont vendus séparément, par exemple, thermorefractable tubes, moyieux, cable conduit, etc

AVERTISSEMENTS

• Ne pas utiliser ce produit en contact avec l'eau ou avec les mains mouillées.
• Ne jamais placer ou utiliser ce produit à proximé de sources de chaleur (par exemple: chauffage).
• Ne pas connecter ce produit alors qu'il reste roule, il pourraitmettre le feu.
• Utilisez uniquement ce produit avec une ventilation suffisante et de la réfrigeration.
• Si vous utilise ce produit à l'extérieur, vous doivent utiliser comme une prise de courant une base échéante IPX4.
• Si vous utilise ce produit à l'extérieur, vous doivent utiliser un commutateur de protection de panne de courant (FI-30mA) entre la Pulsance Fournisseur (220-240V) et le produit.
• Protégé tous les cables contre les dommages potentiels.
• Les lampes ne sont pas échéangeables.

• En aucun cas vous ne devez ballre ce produit avec un marteau, il pourrait endommager les lampes.

• Si le produit est monté pour être suspendu librement, il doit être adapté à un cable en acier et être connecté à toutes chaque 10 cm.

• Si le fil lumineux va utiliser dans installations bas hors, vous doivent en compte qu'il perdar de la performance progressivement dans les couleurs blanc et bleu après de nombreuses heures continues.

CONNEXIONSAU FOURNISSEUR D'ÉLECTRICITE

• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à l'installation ou la modification a été effectue.

• Ne pas connecter le fil lumineux au fournisseur d'électricité jusqu'à ce que le bouchon a été résolu avec la sécurité au bord du fil lumineux.

• Ne branchez pas la guirlande au fournisseur de puissance alors qu'il est dans son emballage, à moins que le paquet a un sens décoratif.
  Assurez-vous que le fournisseur d'énergie n'a pas une tension plus élevé que le fil lumineux.
• Il est recommandé d'utiliser clap / adaptateur avec fusible afin d'éviter tout dommage de la surcharge.

CONNEXION.

• Ills seulement peut être connecté entre euxs les fils lumineux avec la même tension.
• Quand il va faire des liens entre les pieces du filt lumineux, o le fil lumineux avec le cordon d'alimentation, assurez-vous que les deux parties gardent le plus etroil que possible.
• Les broches du connecteur et le fil de cuivre du fil lumineux.
  Le malé et le connecteur fémelle.
• La longueur du fil lumineuse n'a pas a surmonter la charge de puissance maximale (Regardez le tableau avec les parametres)
• Il est recommandé pour sceller tous les connecteurs à l'aide d'adhésif

silicone neutre afin d'eviter l'entree d'humidite dans le fil lumineux.

LA COUPE

• Couper le fil lumineux exclusivement le long des marques de cultures.
• Pour éviter d'eventuels courts-circuits, assurez-vous que le fil de cuivre est coupé clairément.

VOTRE FIL LUMINEUX DE LED FONCTIONNE MIEUX SI:

• Ne pas exposer directement au soleil. Rayonnement UV déruit la couverture PVC de votre fil lumineux.
  Se il est utilisé avec la fourniture de flux stable, les changements dans les dommages de tension ou de raccourcir la durée de vie utile.

• Il est utilisé dans un environnement chimique neutre. Acides forts, alcaline, radioactifs, etc endommagent le PVC couverture.

INSTRUCTIONS POUR SON UTILISATION.

LA COUPE DU FIL LUMINEUX

1. Couper uniquement le cable le long des marques de cultures indiqués, 2. Pour éviler d'éventuels couris-circuits, assurez-vous que la coupe des cables a été fait propement- Pliez le fil lumineux de la gauche vers la droite et, après cela, couper le cable de cuivre qui bords.
2. Couvir la fin du fil et lumineux avec un bouchon qui est inclus, le sceller avec du silicone, l'attacher avec une bride (non inclus) pour son totallement isolation. L'autre extréme du fil lumineuse peut être relié par un cable d'alimentation (inclus), qui a été également scellée pour有關ir la parfaitité.

123

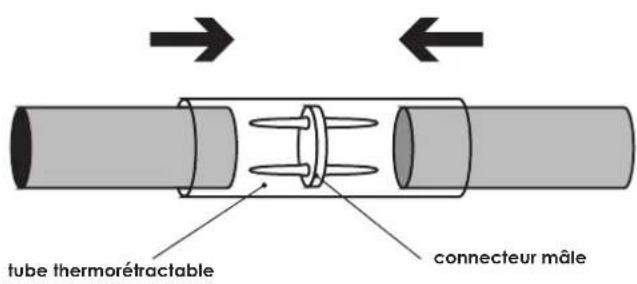

CONNEXION AVEC DE CONNECTEUR SIMPLE ENTRE LES FLEXILIGHT

1. Coupe une section de 7 cm du tube thermoretractable, au moins, et le placer dans l'un des fils.

2. Entrez les broches du connecteur simple à l'intérieur du cable du filt lumineux.

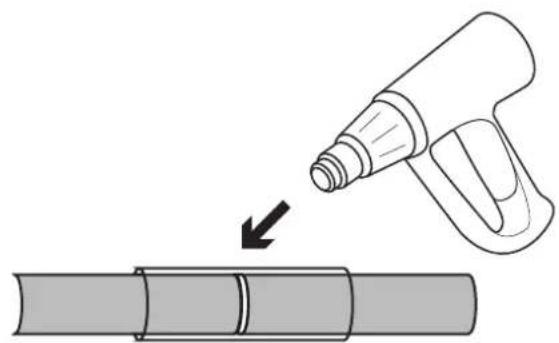

3. Centre le tube thermoretractable avec le connecteur simple et appliquer de la chaleur jusqu'à ce qu'il reste complètement étanche.

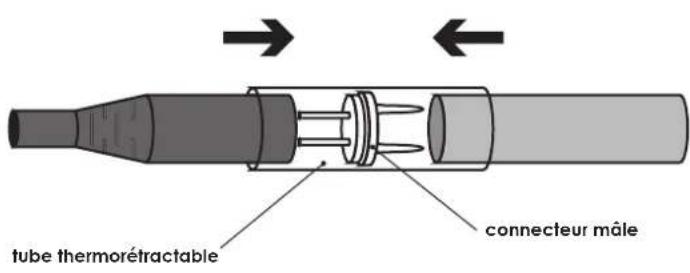

COMMENT CONNECTER LE CABLE D'ALIMENTATION

1. Assurez-vous que le fil lumineux, qui va etre manipule, ne est pas connecle à l'électricité.
2. Entrez le connecteur avec le maje de broches dans le fil lumineux dans sa position droite.

3. Placer le tube thermoretractable sur le fil lumineux.

4. Entrez l'autre filet lumineux dans le connecteur, assurez-vous que le connecteur a fixe dans laonne position a I'intérieur du filt lumineux.

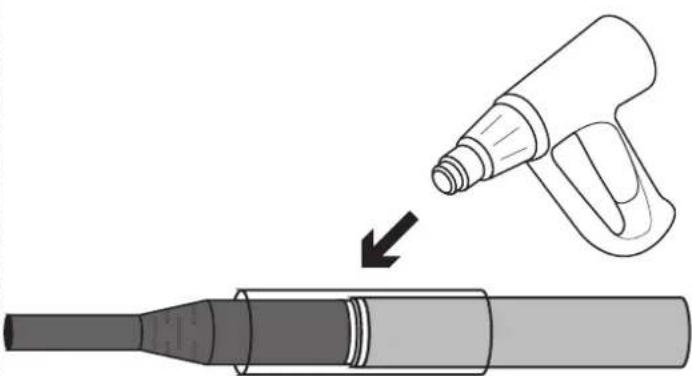

5. Une fois tous les deux il ya croit fixe, appliquez un peu de chaleur si vous aviez utilisé un tube rétractable avec du silicone.
6. Les connecteurs et les joints font face à une limite de pression.

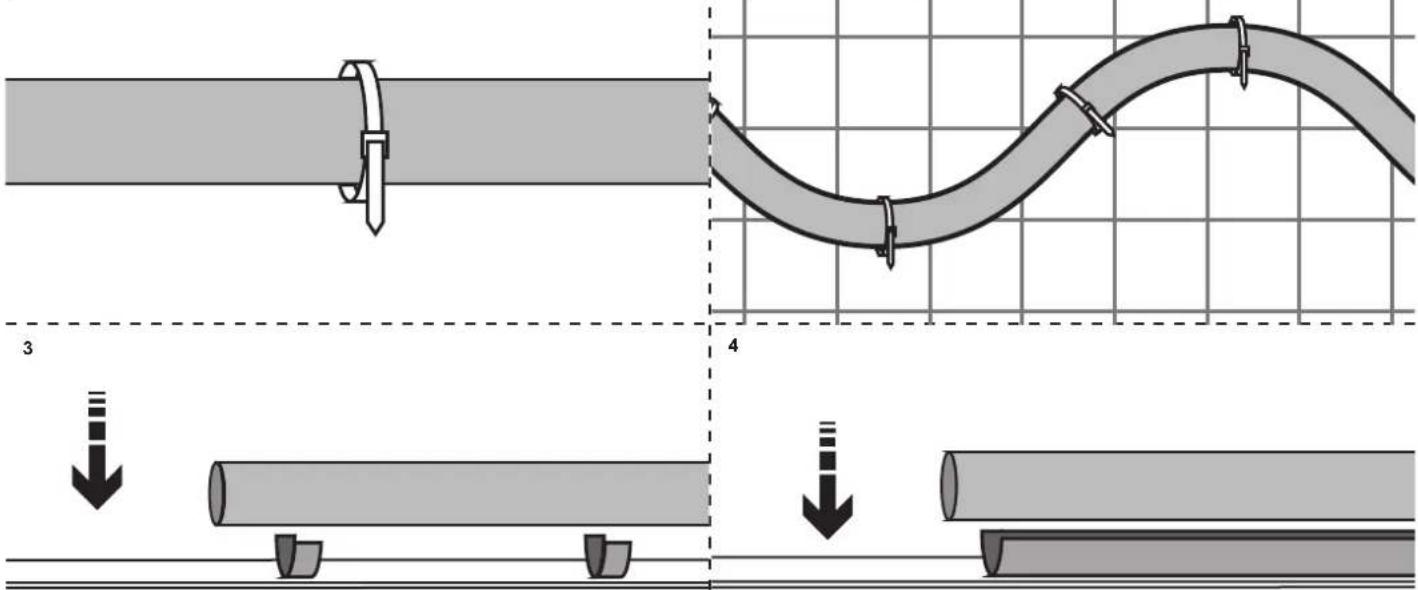

Fabrication du moule avec le cable de fer ou de la barre en fonction de sa conception.
- Utilisez les brides pour fixer le filt lumineux à l'intérieur du cable.
Il est parfait pour l'oeuvre et I'éclairage des bâlements.

2. GRILLAGE EN ACIER

• Tout d'abord faire la conception dans sa fallle actuelle sur papier.
• Placez le grillage d'acier sur le design, fixer le filt lumineux sur le grillage avec des moyeu xelon son dessin.
  Il est partifait pour I'oeuvre.

3. CLIPS DE FIXATION

• Réglez le clip de fixation avec des cordes dans les surfaces en bois, avec de la colle ou du ruban adhésif double-face, selon son design.

• Pour faire des figures carrees ou reclangulaires, utilisez le clip de fixation approprié et, reglez-le avec des cordes.

• Vous pouvez l'utiliser sur les surfaces en bois, métal, etc il est parfait pour les grands projets d'éclairage.

4. CABLE CONDUIT

• Reglez le conduit de cable sur une surface de verre avec le bouchon double face ou l'attacher sur des surfaces de bois.
  Poussez filel lumineux dans le conduit.
• Il est parfait pour la decoration droite ligne.

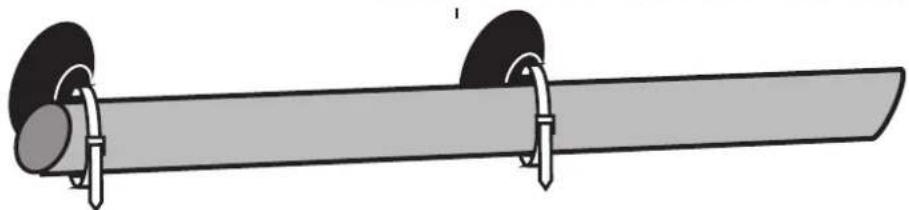

5. VENTOUSES

Fixer les ventouses sur la surface en verre ou en métal avec de la colle.
- Utilisez les moyeu x pour fixer le filt lumineux a la ventouse.
Il est adapté à des surfaces de verre ou de métal.

1

5

1

Localisez la section de fil de réparation.

2

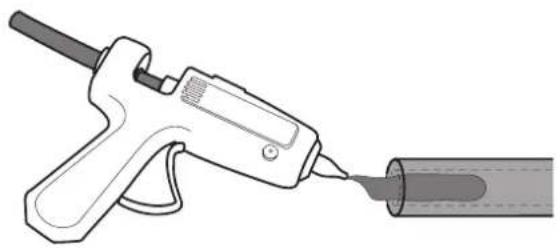

Coupez un morceau de fil de fer Sceller les extrémilés avec du silicone.

4

3

Insérer un nouveau connecteur métal entrant dans les trous des fil metalliques dans l'axe du fil.

Entrez un psy par une extrémité du fil pour la fermetre ultérieure.

ATTENTION!

ASSUREZ-VOUS QUE LA POLARITE ET LA DIRECTION DE LA PUISSANCE SONT CORRECT.

6

5

Passez a joindre les deux extrémités du fil à travers le connecteur.

Introduire le psy sur le plateau des deux sections de fil.

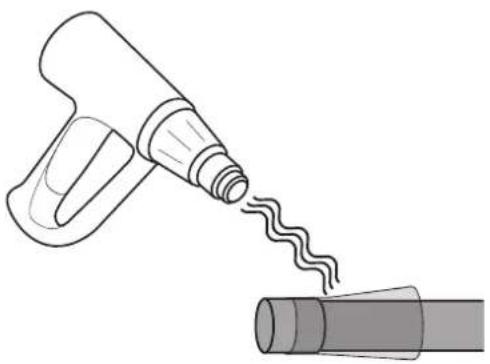

7/8

Répétez ce processus sur les extrémités des sections à remplaçer.

12

Set mèches la structure du moyen.

ACCESORIOS
