Caractéristique	Détails
Type de produit	Lecteur DVD
Écran	Écran tactile de 6,8 pouces
Résolution	1280 x 720 pixels
Compatibilité audio	MP3, WMA, AAC, FLAC
Compatibilité vidéo	DVD, DVD-R/RW, CD, CD-R/RW, MPEG-1, MPEG-2, MPEG-4
Connectivité	Bluetooth, USB, entrée AUX, sortie vidéo
Fonctionnalités supplémentaires	Navigation GPS, contrôle vocal, compatibilité avec Android Auto et Apple CarPlay
Dimensions	178 x 100 x 160 mm
Poids	1,5 kg
Installation	Installation standard 1 DIN
Consommation d'énergie	12 V
Garantie	2 ans

FOIRE AUX QUESTIONS - Excelon DDX9906XR KENWOOD

Comment réinitialiser le KENWOOD Excelon DDX9906XR?

Pour réinitialiser le KENWOOD Excelon DDX9906XR, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu.

Pourquoi l'écran de mon DDX9906XR ne s'allume-t-il pas?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que la connexion d'alimentation est sécurisée.

Comment coupler mon téléphone Bluetooth avec le DDX9906XR?

Allez dans les paramètres Bluetooth de votre DDX9906XR, activez le Bluetooth sur votre téléphone, puis sélectionnez 'KENWOOD DDX9906XR' dans la liste des appareils disponibles.

Comment lire des vidéos depuis une clé USB?

Insérez la clé USB contenant les vidéos dans le port USB du DDX9906XR, puis sélectionnez 'USB' dans le menu principal pour naviguer et lire vos fichiers vidéo.

Le son de mon DDX9906XR est faible, que faire?

Vérifiez le volume de l'appareil et assurez-vous qu'il n'est pas réglé sur un niveau trop bas. Vérifiez également les réglages d'égaliseur et les connexions de haut-parleurs.

Comment mettre à jour le firmware du DDX9906XR?

Téléchargez la dernière version du firmware depuis le site de KENWOOD, copiez-le sur une clé USB, puis insérez la clé dans le DDX9906XR et suivez les instructions à l'écran pour effectuer la mise à jour.

Pourquoi ne puis-je pas lire certains DVD sur le DDX9906XR?

Assurez-vous que le DVD est propre et exempt de rayures. Vérifiez également que le format du DVD est pris en charge par le lecteur.

Comment régler les paramètres de l'égaliseur?

Accédez au menu audio de votre DDX9906XR, puis sélectionnez 'Égaliseur' pour ajuster les différentes bandes de fréquence selon vos préférences.

Mon DDX9906XR ne reconnaît pas ma carte SD, que faire?

Vérifiez que la carte SD est correctement insérée et qu'elle est formatée dans un format compatible (ex. FAT32). Essayez également une autre carte SD pour tester.

Comment désactiver l'écran de démarrage du DDX9906XR?

Allez dans les paramètres du système, puis sélectionnez 'Écran de démarrage' et choisissez l'option pour le désactiver.

Mon DDX9906XR se bloque fréquemment, que faire?

Essayez de réinitialiser l'appareil. Si le problème persiste, vérifiez si le firmware est à jour ou envisagez de contacter le support technique de KENWOOD.

MODE D'EMPLOI Excelon DDX9906XR KENWOOD

MONITEUR AVEC RECEPTEUR DVD

DDX9906XR

DDX8906S

DDX8706S

DDX819WBTL

MONITEUR AVEC RÉCEPTEUR

DMX906S

DMX9706S

MODE D'EMPLOI

JVCKENWOOD Corporation

• Des informations actuisées (le dernier mode d'emploi, les mises à jour du système, les nouvelles fonctions, etc.) sont disponibles sur le site http://www.kenwood.com/cs/ce/.
  Le mode d'emploi est susceptible d'être modifié suite aux changements pouvant être apportés aux specifications etc. T'échéchargez impératifement la dernière édition du mode d'emploi aux fins de réference.

http://manual.kenwood.comedition/im401/

Table des matieres

Avant l'utilisation 4

Précautions. 4

Comment lire ce manuel 5

Utilisation de base 6

Fonctions des boutons en façade 6

Mise en marche de l'appareil 8

Paramètres initiaux. 8

Réglagedu volume. 11

Réglage de l'affichage 11

Angle de vue 12

Fonctionnement tactile 12

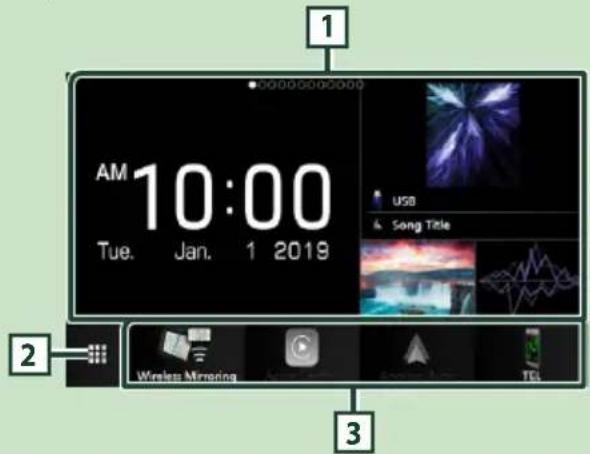

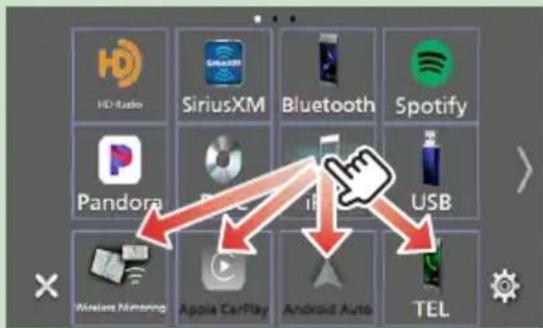

Descriptions de I'écran d'ACCUEIL 13

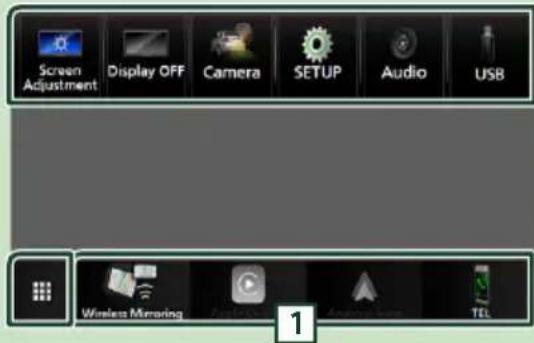

Menu contextuel 13

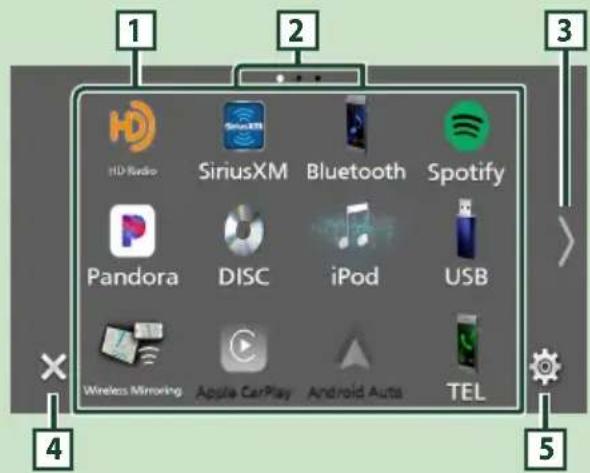

Description de I'écran de seLECTION de source. 14

Descriptions de I'écran de commande de source. 16

Écran des listes 17

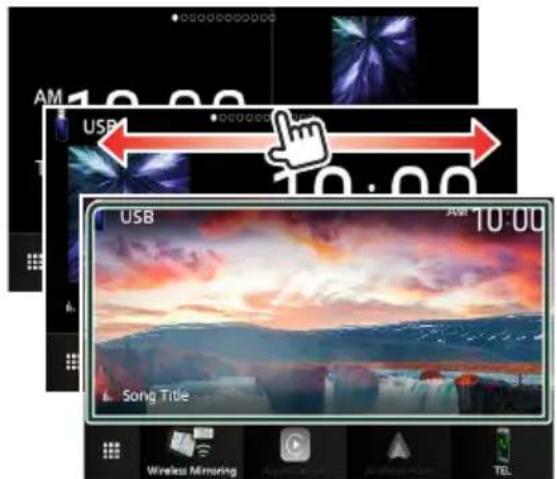

Widget (élement graphique) 18

Widget (element graphique) 18

Multi Widget. 18

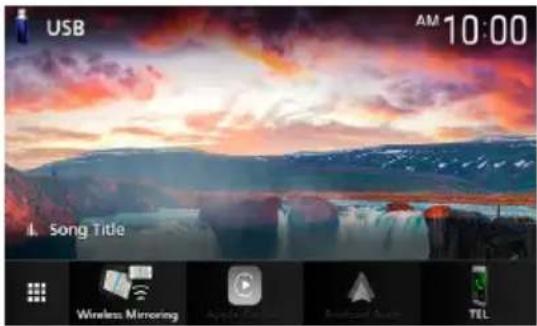

Widget cadre photo 20

Configuration du widget 20

Disque 22

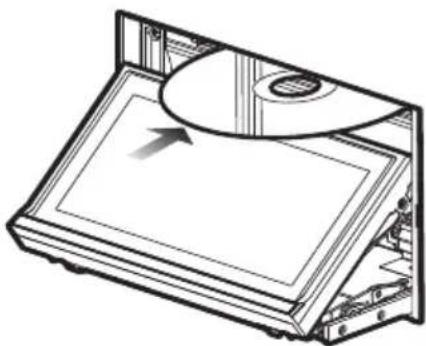

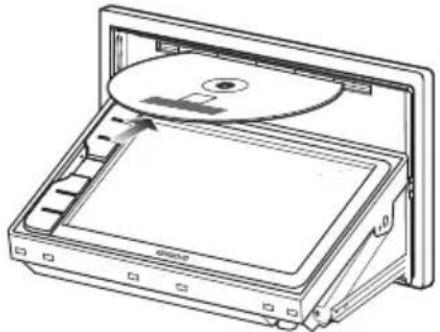

Lecture d'un disque 22

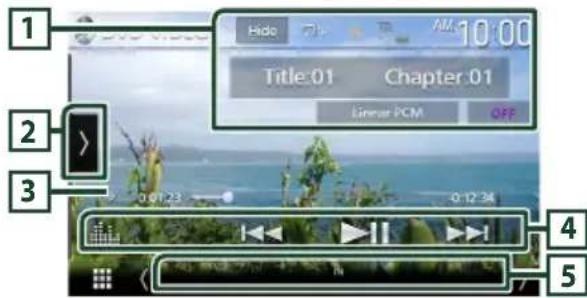

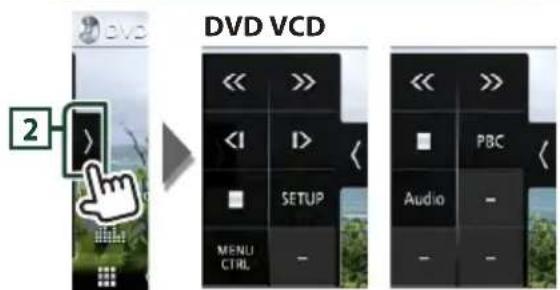

Utilisation de base avec les DVD/VCD 23

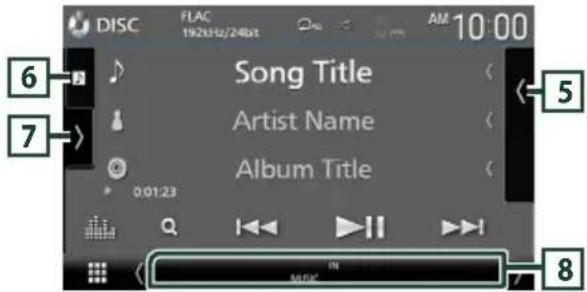

Fonctionnement de base de CD musical/ Disque à contenu multimédia. 24

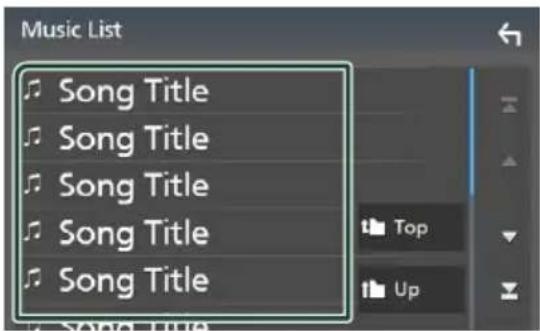

Opération de recherche de fichiers 26

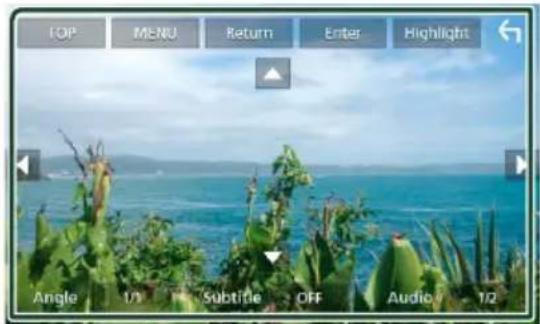

Utilisation du menu DVD. 27

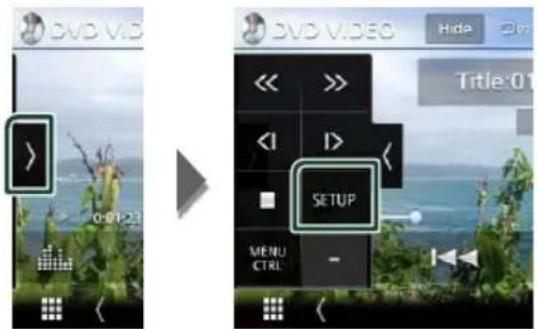

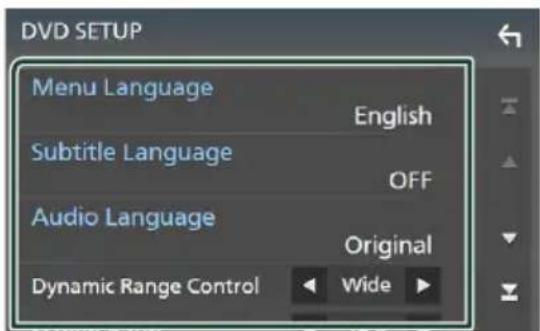

Configuration du DVD. 28

APPLICATIONS 29

Opération d'effet miroir sans fil. 29

Utilisation d'Apple CarPlay. 29

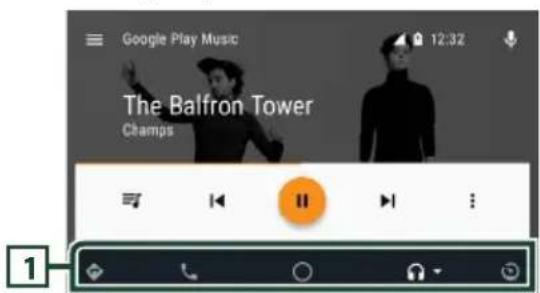

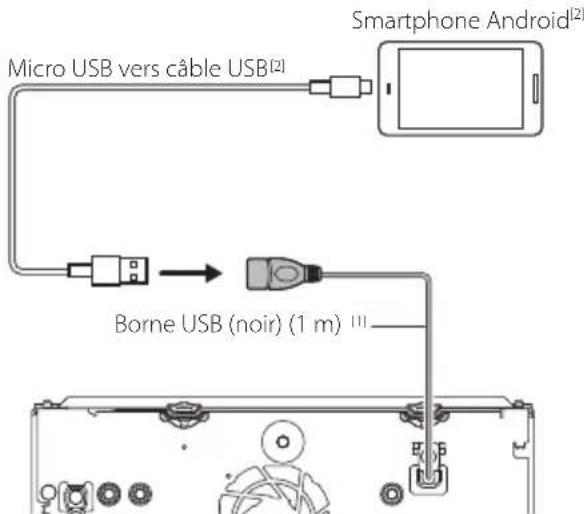

Utilisation d'Android AutoTM 32

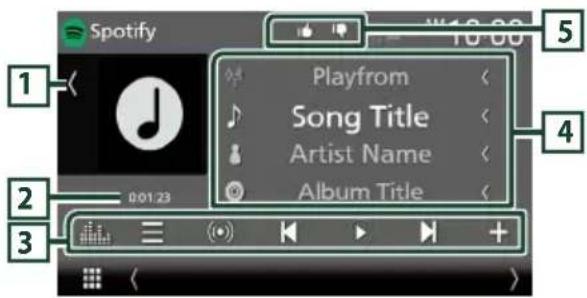

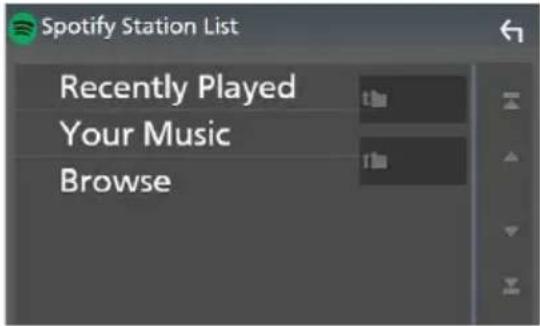

Utilisation de Spotify. 35

Utilisation de Pandora 36

USB 39

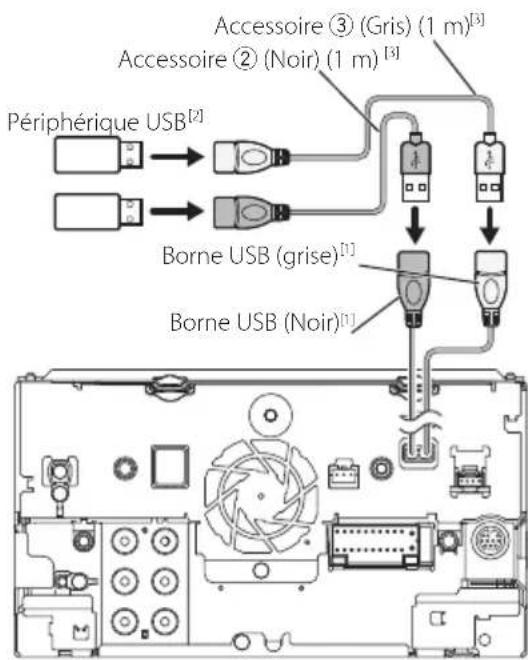

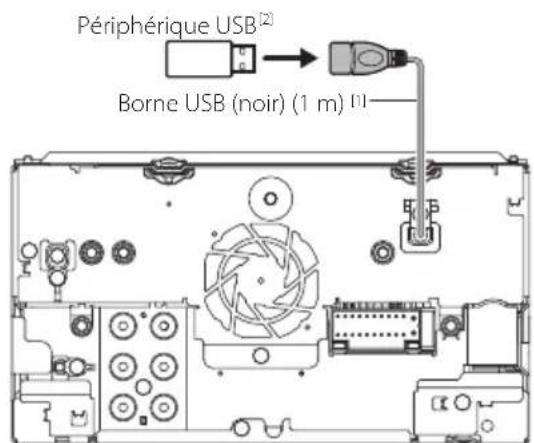

Connector un périhérique USB. 39

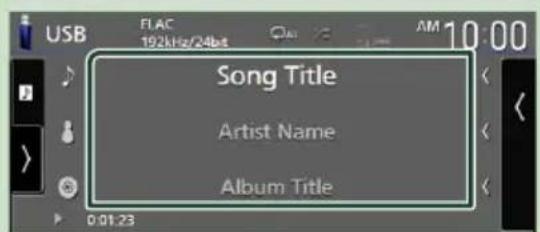

Fonctionnement de base USB 39

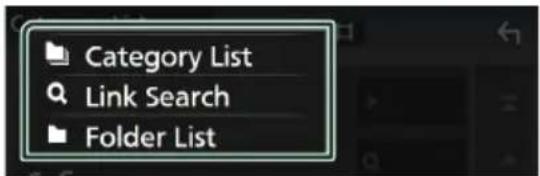

Recherche 41

iPod/iPhone 42

Preparation 42

Fonctionnement de base de l'iPod/iPhone ...42

Recherche 43

Radio 45

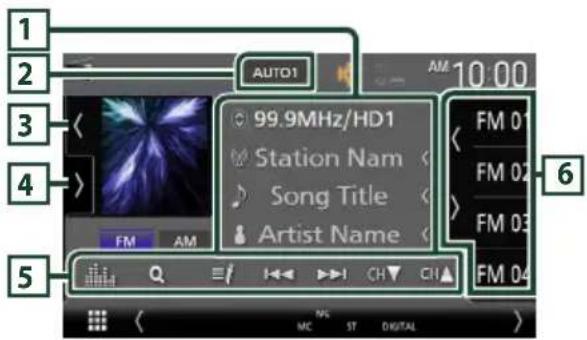

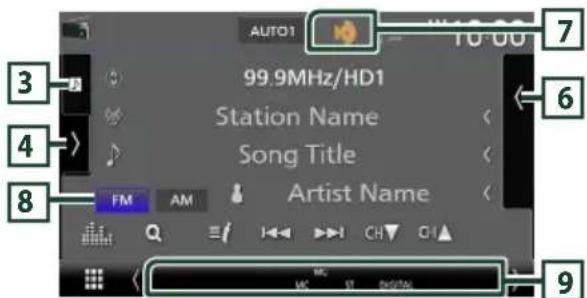

Utilisation de base de la radio 45

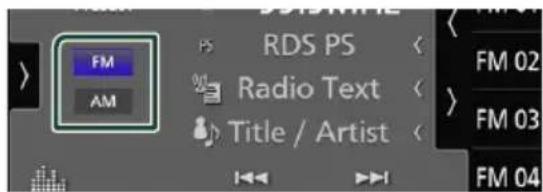

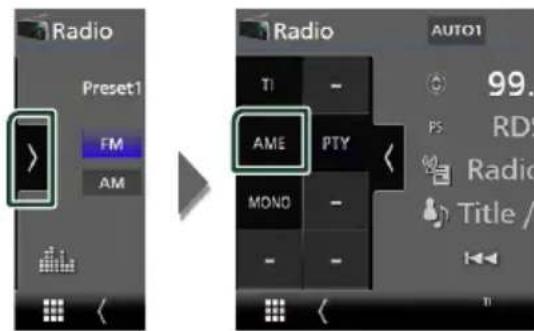

Utilisation de la mémorisation 46

Utilisation de la seLECTION 47

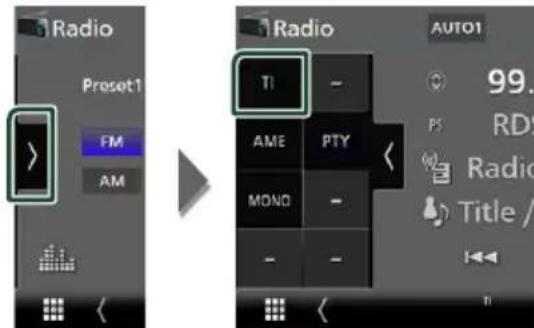

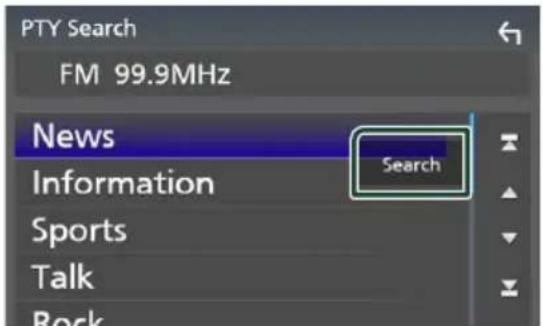

Trafic routier (syntoniseur FM uniquement) 47

Syntoniseur HD RadioTM 48

Fonctionnement de base du symponiseur HD Radio. 48

Mode de réception 50

Utilisation de la mémorisation 50

Utilisation de la seLECTION 50

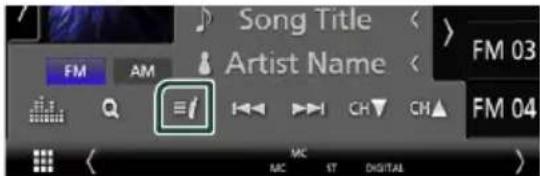

Favoris. 52

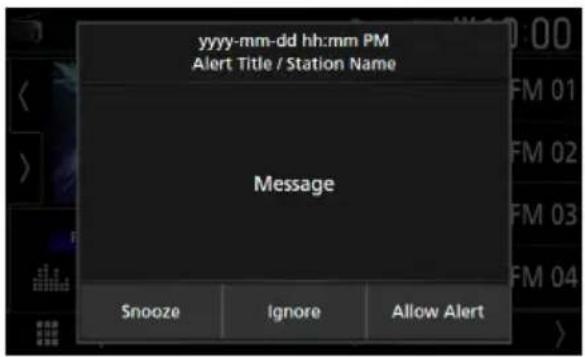

Message d'alerte 53

SiriusXM 54

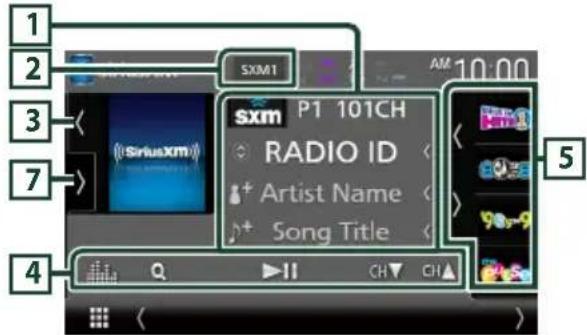

Utilisation de base de SiriusXM 54

Mémorisation des canaux dans la mémoire de présections 56

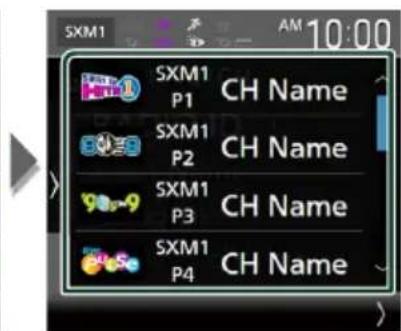

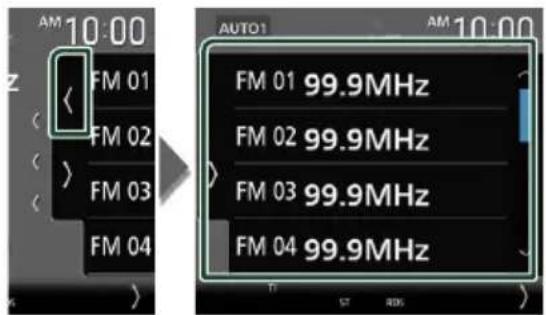

Sélection des présélections 56

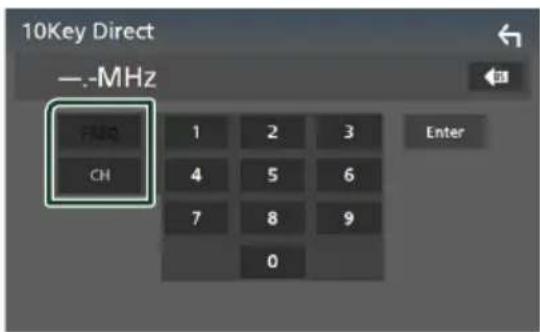

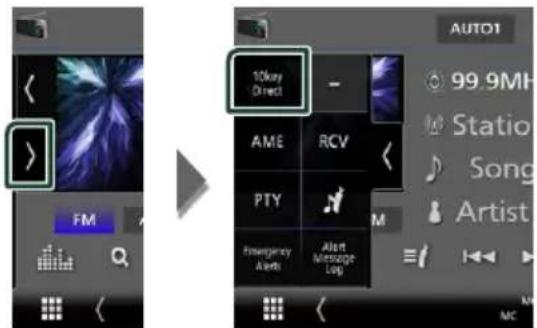

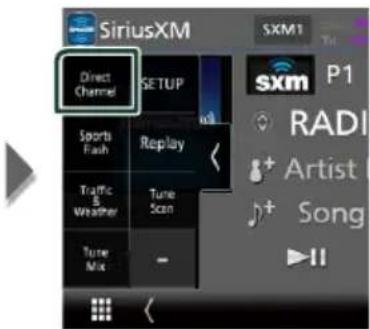

Recherche directe 56

Recherche de categorie/canal. 56

Rediffusion. 57

TuneMixTM 58

SmartFavorites,TuneStartTM 58

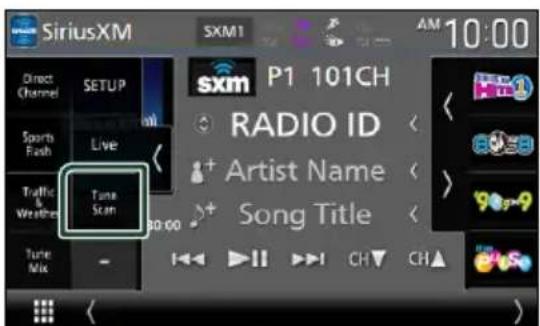

TuneScanTM 58

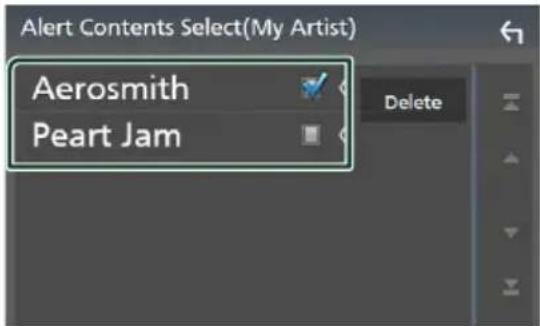

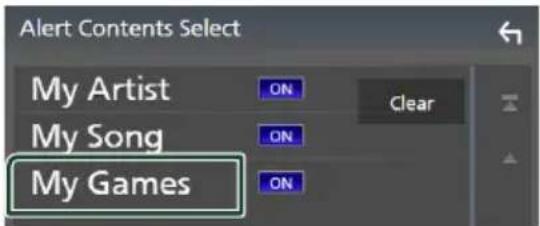

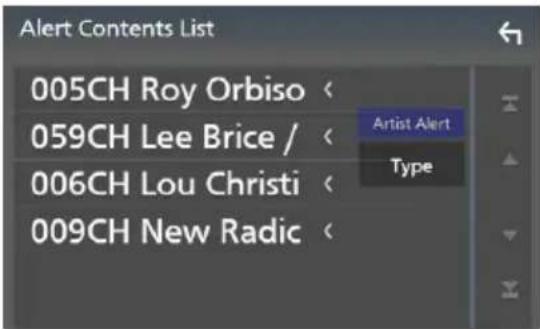

Alertes de contenu 59

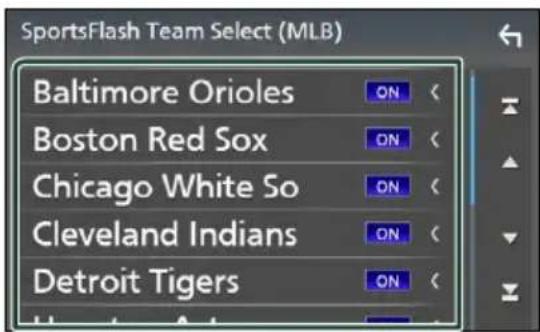

SportsFlashTM 60

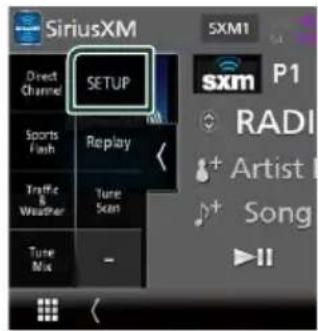

ConfigurationSiriusXM. 60

Utilisation du Bluetooth 66

Informations pour l'utilisation de péripériques Bluetooth 66

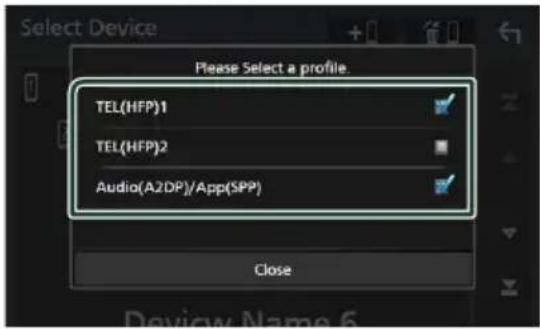

Enregister I'appareil Bluetooth 67

Lecture de l'appareil audio Bluetooth 70

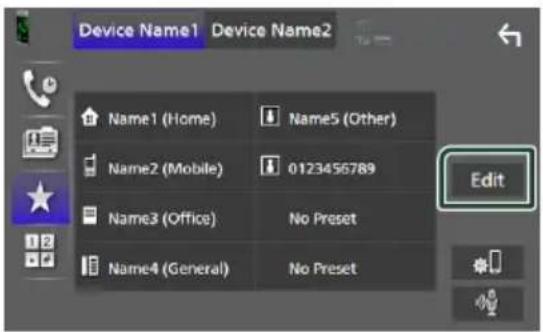

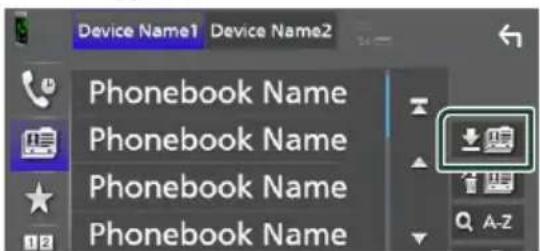

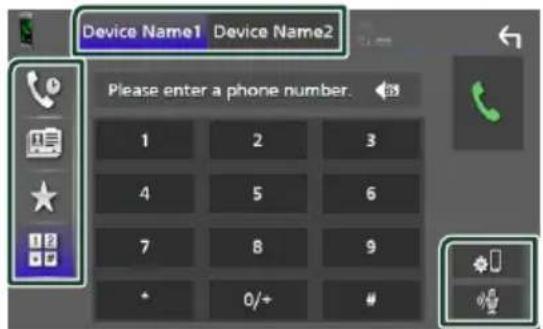

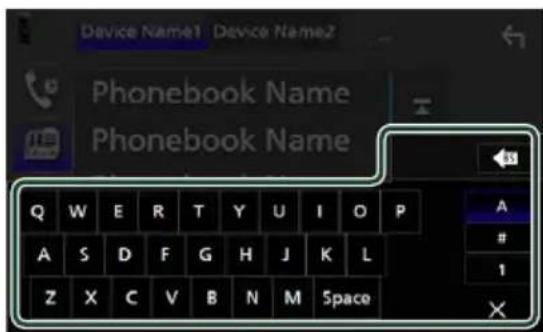

Utilisation du module mains-libres. 72

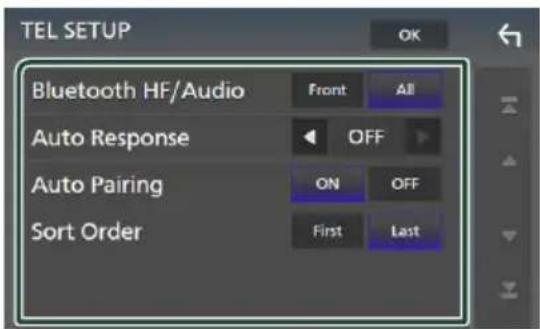

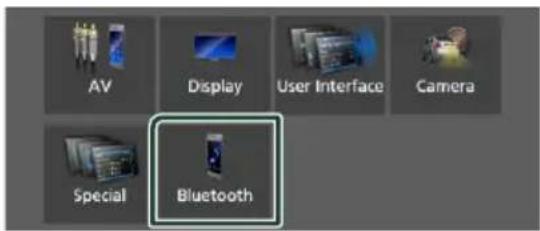

Configuration Mains libres. 77

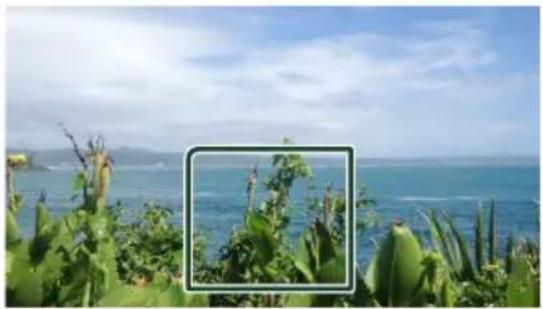

Autres apparéils externes 78

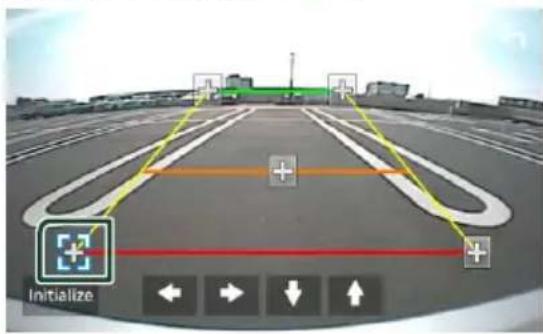

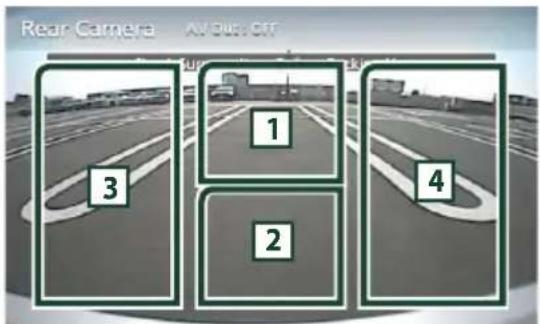

Camera de vision 78

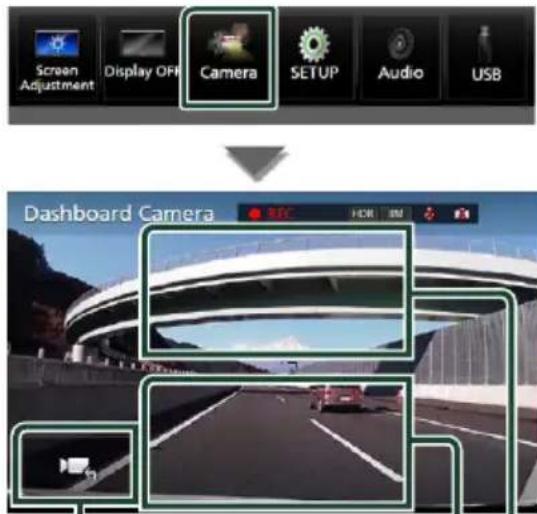

Utilisation de la camera du tableau de bord..81

Lecteurs audio/vidente extérieurs (AV-IN) 81

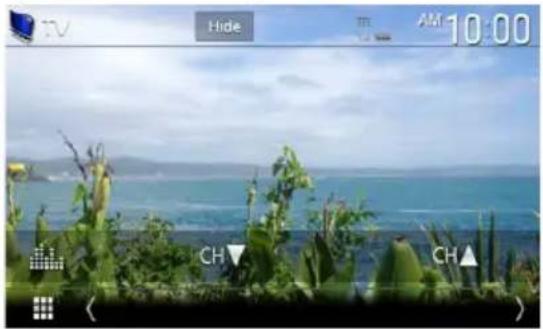

SYNTONISEUR TV. 81

Utilisation des fonctionnalités OEM. 82

Configuration 83

Configuration d'écran du moniteur. 83

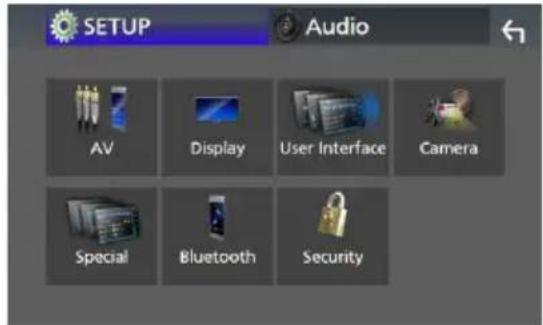

Configuration système 83

Configuration de l'interface utiliser .....84

Configuration spéciale 86

Configuration de l'affichage. 86

Configuration de AV. 88

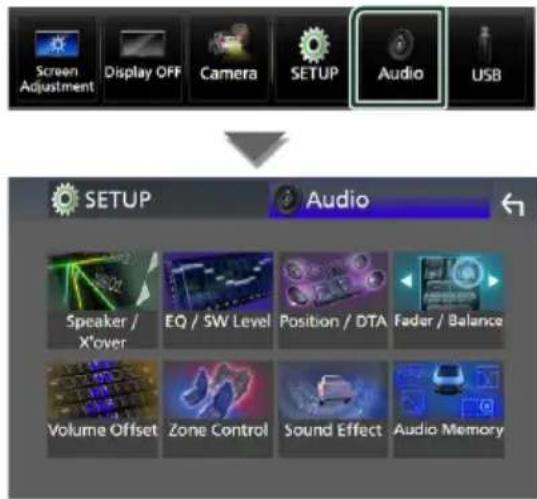

Contrôle de l'audio 90

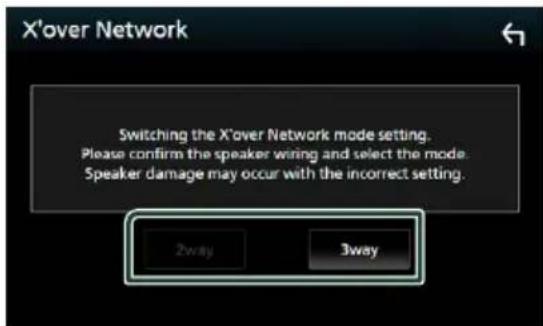

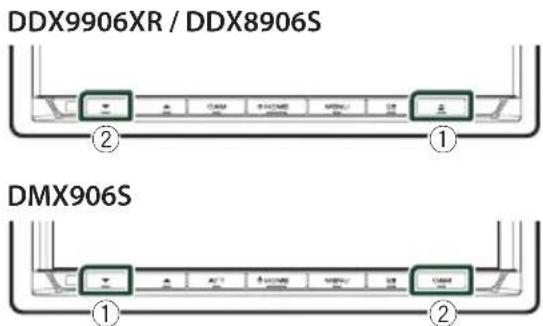

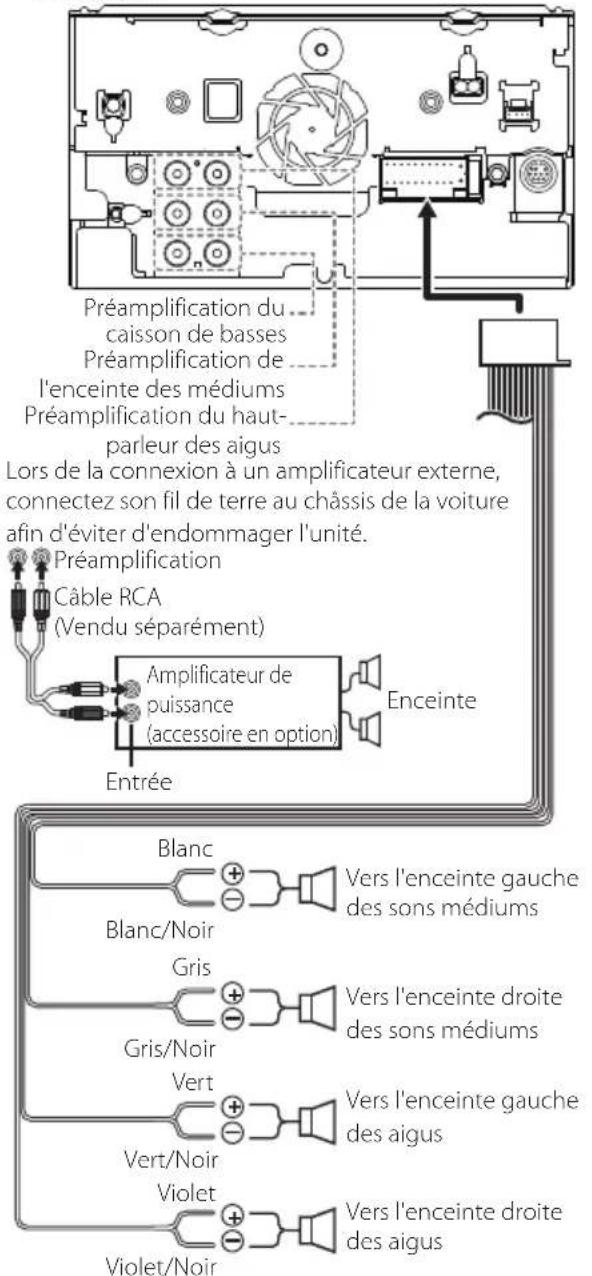

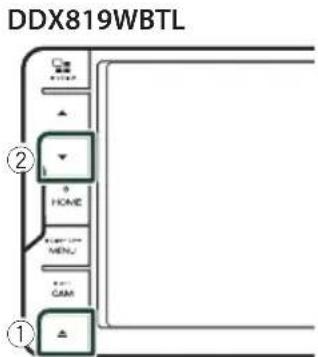

Configuration du système d'enceinte à 3 voies. 90

Configuration de l'enceinte/du repartiteur....91

Contrôle de l'audio en général 93

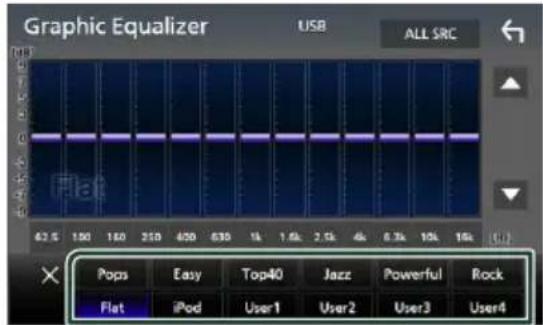

Contrôle d'égaliseur 93

Décalage du volume 94

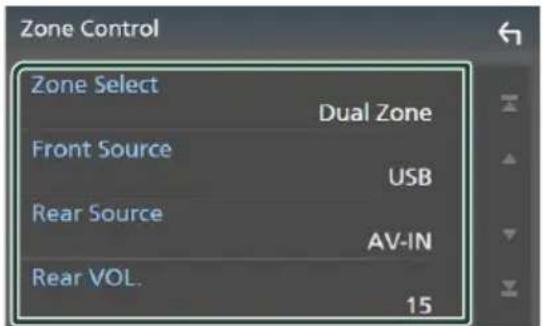

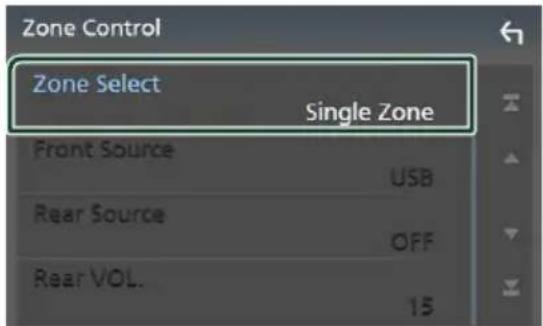

Contrôle de zone 95

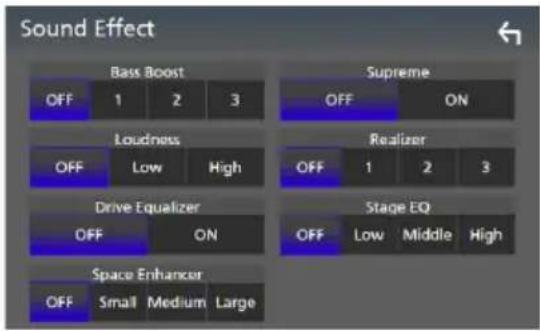

Effet sonore. 96

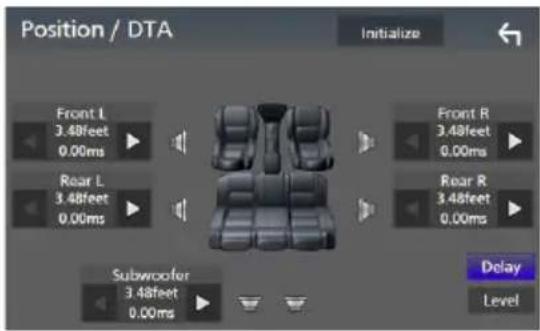

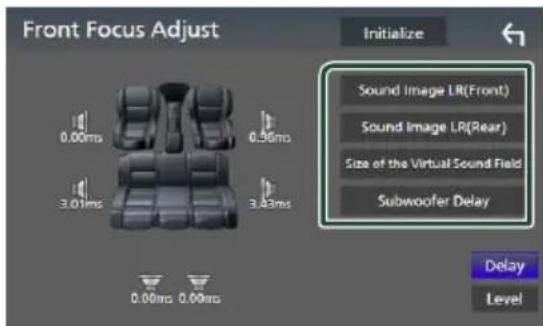

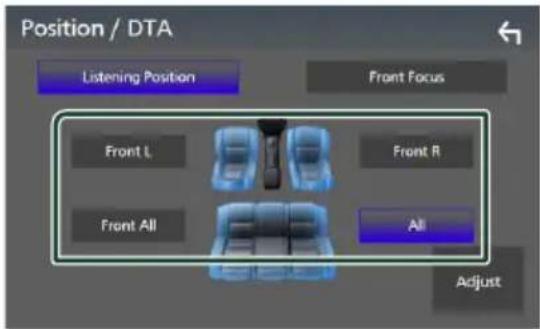

Position d'écoute/DTA 96

Memoire de configuration audio 98

Télécommande 99

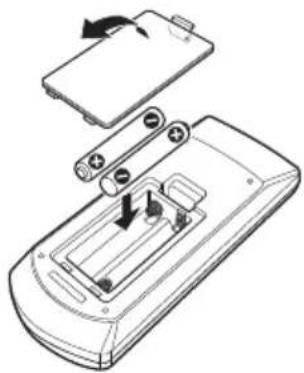

Installation des piles. 99

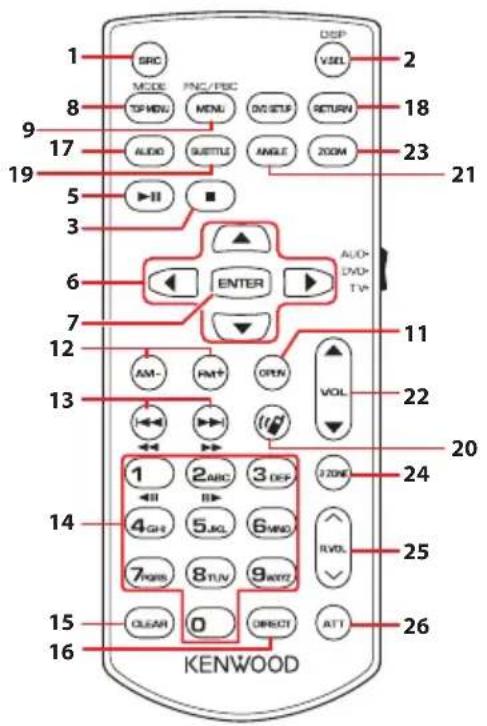

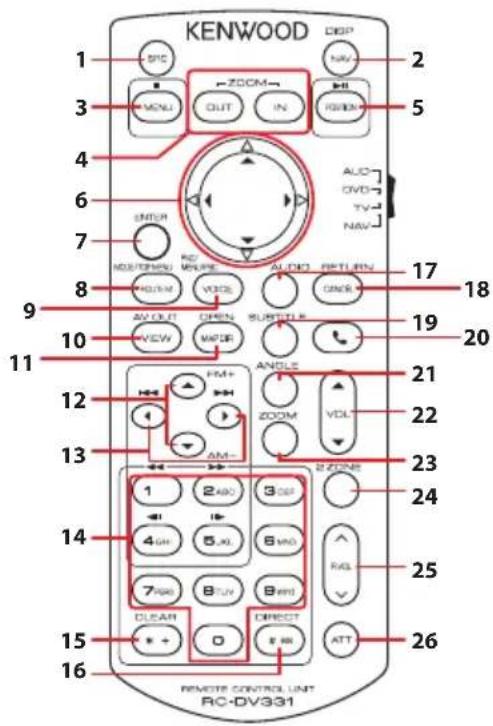

Fonctions des boutons de la télécommande..99

Connexion/Installation 102

Avant l'installation 102

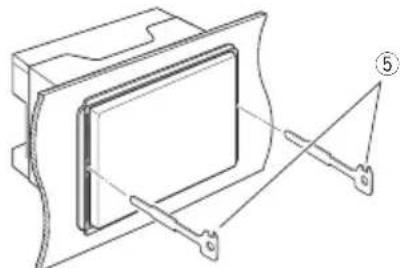

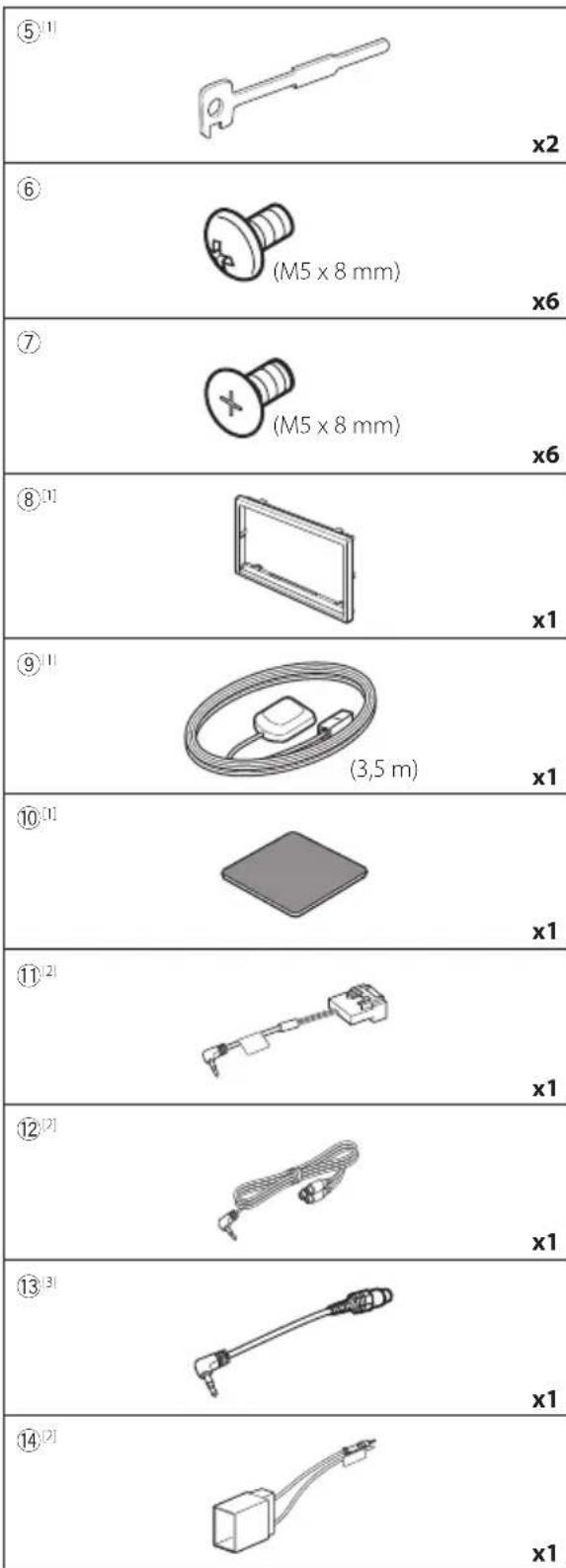

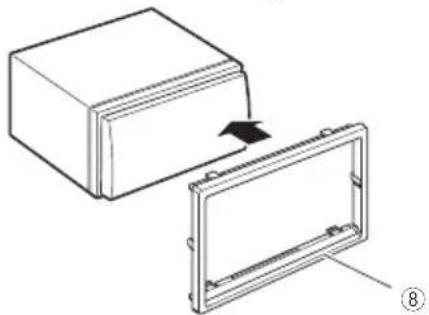

Installation de l'appareil. 104

Dépannage 114

Problèmes et solutions 114

Messages d'erreur 114

Annexes 117

Supports et fichiers pouvant etre lus. 117

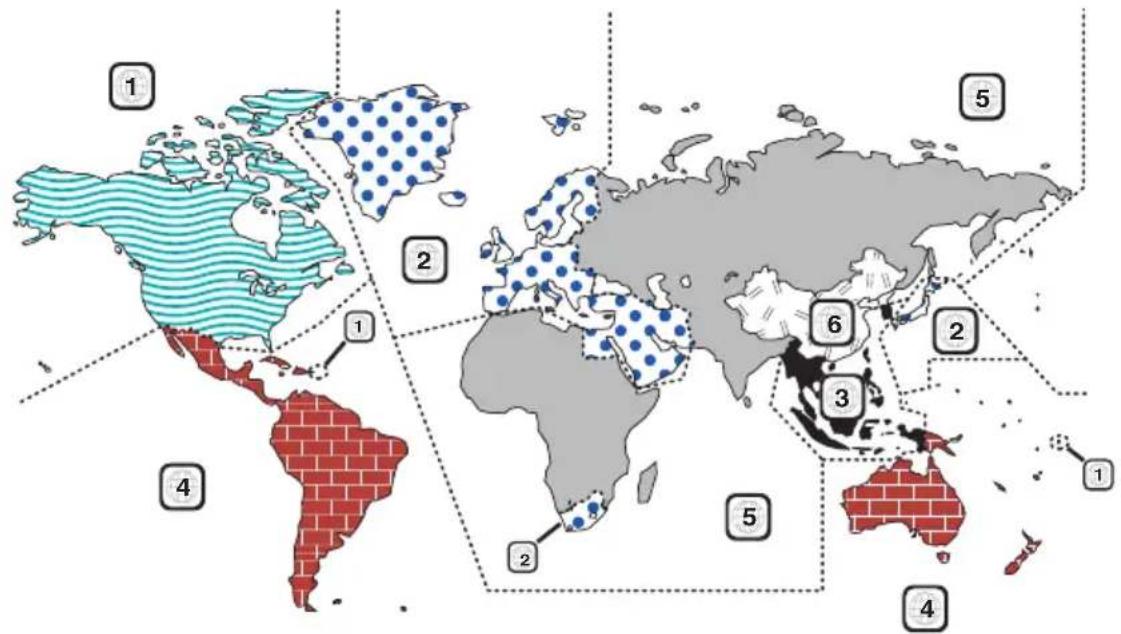

Codes de région dans le monde 119

Codes de langue du DVD 120

Specifications. 121

A propos de cet apparéil. 124

Avant l'utilisation

Précautions

AVENTISSEMENTS

Pour éviter toute blessure ou incendie, prenez les précautions suivantes:

• Pour éviter un court-circuit, ne mettez ni ne laisses jamais d'objets metalliques ( comme des pieces de monnaie ou des outils metalliques) à l'intérieur de l'appareil.
• Ne regardez pas ni ne fixez votre regard sur l'affichage de l'appareil trop longtempspendant la conduite.
• Si vous rencontres des problèmes pendant l'installation, consultez votre revendeur KENWOOD.

Precautions d'utilisation de l'appareil

• Lorsque vous achetez des accessoires en option, vérifiez auprès de votre revendeur KENWOOD qu'ils fonctionneront avec votre modèle et dans votre région.
• Vous avez le choix de la langue dans laquelle s'affichent les menus, les balises des fichiers audio, etc. Voir Configuration de l'interface utiliser (p.84).
• Les fonctions Radio Data System ou Radio Broadcast Data System sont inopérantes dans les zones où le service n'est pris en charge par chaque station de radiodiffusion.

Protection du moniteur

• Ne touchez pas le moniteur avec un stylo à bille ou tout autre outil pointu. Cela pourrait l'endommager.

Nettoyage de l'appareil

• Si la façade de l'appareil est tachée, essuyez-la avec un chiffon doux et sec comme un chiffon en silicone. Si la façade est très sale, essuyez-la avec un chiffon humidifié d'un produit de nettoyage neutre, puis essuyez-la à nouveau avec un chiffon doux et sec propre.

REMARQUE

• La pulverisation directe de produit de nettoyage sur l'appareil risque d'endommager les pieces mécaniques. Si vous nettoyez la façade avec un chiffon trop rugueux ou un liquide volatil, comme un solvant ou de l'alcool, vous risquez d'en rayer la surface ou d'effacer les caractères sérigraphiés.

Condensation sur la lentille

Par temps froid, lorsque vous allumez le chauffage de la voiture, de la buée peut se former sur la lentille du lecteur de disque de l'appareil à cause de la condensation. Cette condensation présente sur la lentille (également appelée voile de lentille) peut empêcher la lecture des disques. Dans ce cas, retirez le disque et attendez que la buée s'évapore. Si l'appareil ne fonctionne toujours pas normalement au bout d'un moment, consultez votre revendeur KENWOOD.

Précautions relatives à la

manipulation des disques

• Ne touchez pas la surface d'enregistrement du disque.
• Ne collez pas de ruban adhési sur le disque et n'utilise pas de disques sur lesquels du ruban adhési est collé.
• N'utilisez pas d'accessoires de disque.
• Nettoyez le disque en partant du centre vers le contour extérieur.
• Lorsque vous retirez un disque de l'appareil, extrayez-le à l'horizontale.
• Si le trou central ou le bord extérieur du disque comporte des Bavures, éliminez-les avec un stylo à bille ou un objet similaire avant de l'utiliser.
• Les disques qui ne sont pas rônds ne peuvent pas être utilisés.

• Les disques de 8 cm (3 pouces) sont inutilisables.

• Les disques sales ou compteant des coloriages sur la surface d'enregistrement ne peuvent etre utilisés.
  Cet appeareil ne peut dire que les types de CD suivants.

Cet appeareil risque de ne pas dire correctement les disques qui ne portent pas cette marque.
- Vous ne pouvez pas dire un disque qui n'a pas ete finalise. (Pour la procedure de finalisation, referez-vous a�ite logiciel de gravure et au mode d'emploi de�ite graveur.)

Réception du signal GPS

Lors de la première mise sous tension de

l'appareil, vous devez attendre que le système acquiere les signaux satellite pour la première fois. Ce processus peut durer quelques minutes

Pour une acquisition rapide des signaux, veiliez à ce que votre vehicule se trouve à l'extérieur, sur une zone ouverte éloignée des batiments hauts et des arbres.

Après la première acquisition des signaux satellite, le système pourra accuperir les signaux satellite plus rapidement par la suite.

À propos de GLONASS

Cet apparéil utilise le système mondial de navigation par satellite (GLONASS) en plus du GPS.

La combinaison du GPS et du GLONASS permet d'affiner la précision de positionnement par rapport à une utilisation du GPS seulement.

Avertissement pour lesisiateurs de smartphones

L'exécution en simultané de plusieurs applications sur votre smartphone, en écran partagé, sollicite tout particulièrement son microprocesseur, d'ou une altration potentielle des performances et de la qualité des communications.

Afin d'obtenir des résultats optimaux lors de l'association de votre smartphone avec votre récepteur Kenwood, assurez-vous de fermer toutes les applications inutilisées.

Comment lire ce manuel

• Les écrons et façades illustrés dans le present manuel sont des exemples destinés à fournir unelication plus claire des opérations.
  C'est pourquoi il est possible qu'ils soient différents des écrons ou de la façon de l'appareil, ou que certaines séquences d'affichage soient différentes de celles utilisées.
• Langue d'affichage: L'anglais est utilisé dans un but explicatif. Vous pouvez désirier la langue d'affichage à partir du menu [SETUP]. Voir Configuration de l'interface utilisateur (p.84).

Utilisation de base

Fonctions des boutons en façade

DDX9906XR/DDX8906S/DDX8706S

DMX906S / DMX9706S

DDX819WBTL

REMARQUE

• Les écrons illustrés dans le present manuel sont des exemples destinés à fournir unelication plus claire des opérations. Pour cette raison, il peut arriver qu'ils soient différents de ceux rencontres dans la réalité.

Numéro	Désignation Mouvement

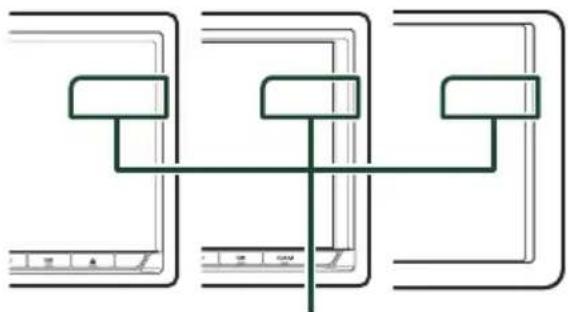

1	Capteur de télécommande
2	Volume)
3	CAM • Active/désactive l'affichage de la vue de laamera.L'appareil photo dont la vue est affichée en premier change en fonction du réglage « Camera Setup » et de la position du levier de sélection dans la grille de seclusion.Maintenez votre doigt appuyé pour éteindre l'écran. (DDX9906XR / DDX8906S / DDX8706S)Appuyer pendant 1 seconde commute l'atténuation de la marche/arrêt du volume.* (DDX819WBTL)
4	HOME • Affiche l'écran d'ACCUEIL (p.13).Appuyez pendant 1 seconde pour éteindre l'appareil.Quand l'appareil est étient, permet de lemettre en marche.
5	MENU • Affiche l'écran du menu contextual.Appuyer pendant 1 seconde commute l'atténuation de la marche/arrêt du volume.(DDX9906XR / DDX8906S / DDX8706S)Appuyez pendant 1 seconde pour éteindre l'écran. (DDX819WBTL / DMX906S / DMX9706S)
6	Affiche l'écran APP (CarPlay/Android Auto/Wireless Mirroring).Appuyez et maintenez enforcé pour afficher l'écran de reconnaissance vocale.(p.74).Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est pas connecté, le fait de maintainir enforcé permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth. (p.67)
7	Affiche l'écran de réglage de l'angle.- [DISC EJECT]: Éjecte le disque.Quand le panneau est ouvert, cela permet de le fermer.Pour éjecter le disque de force, appuyez pendant 2 secondes et touche [DISC EJECT] après l' apparition du message.
8	ATT • Active/désactive l'atténuation du volume.
9	Logement d'insertion des disques

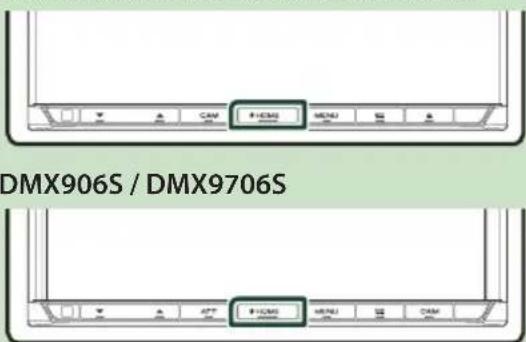

Mise en marche de l'appareil

La méthode d'allumage est différente selon le modele.

1 Appuyez sur le bouton [HOME].

DDX9906XR / DDX8906S / DDX8706S

DMX906S / DMX9706S

DDX819WBTL

Pour éteindre l'appareil :

1 Appuyez sur le bouton [HOME] pendant 1 seconde.

REMARQUE

• Si c'est la première fois que vous mettez en marche l'appareil après son installation, il vous faut proceder à la Configuration initiale (p.8).

Paramètres initiaux

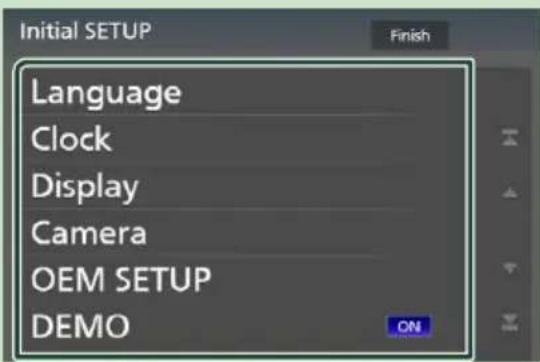

Configuration initiale

Effectuez cette configuration lors de la première utilisation de cet apparéil.

1 Réglez chaque option comme suit.

■[Language]

Selectionne la langue utilisée sur l'écran de commande et sur les éléments de configuration. Le choix par défaut est "American English (en)".

① Touchez [Language].
② Touchez [Language Select].
③ Sélectionnez la langue désirée.
④ Touchez

Pour plus de détails, voir Configuration de l'interface utilisé (p.84).

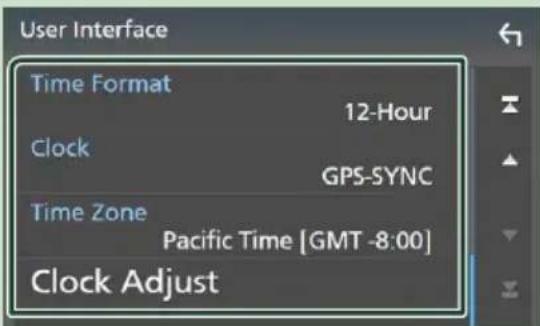

■[Clock]

Active la synchronisation de l'horloge et I'ajuste.

Pour les explications détaillées, voir Réglages du calendrier/horloge (p.10).

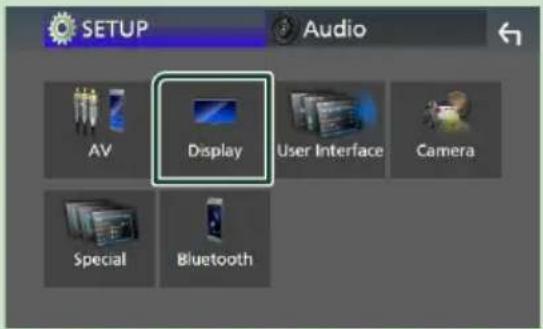

■[Display]

Configurez la couleur d'éclairage des touches.

S'il est encore dificile de voir l'image à l'écran, réglez l'angle de vue.

① Touchez [Display].

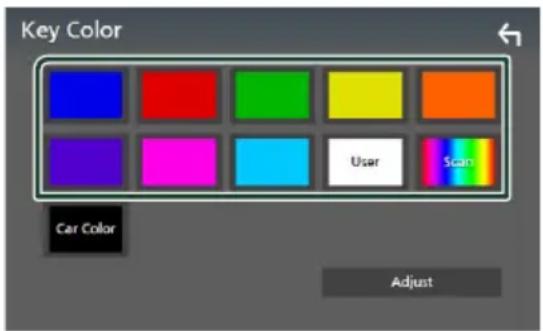

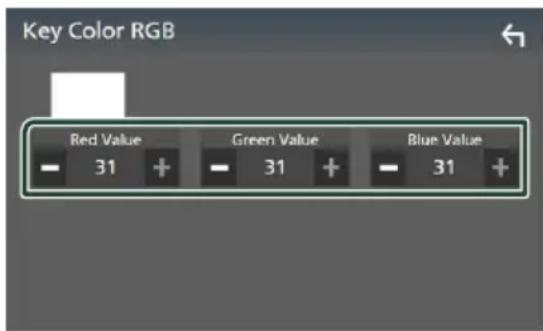

② Touchez [Key Color].
③ Sélectionnez la couleur désirée.
④ Touchez

DDX9906XR / DDX8906S / DDX8706S / DDX819WBTL installment)

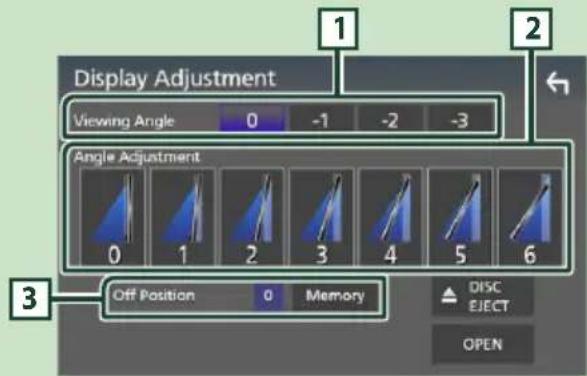

⑤ Touchez [Display Adjustment].
⑥ Réglez un angle de vue et une position d'inclinaison.
⑦ Touchez.

Pour plus de détails, voir Réglage de l'affichage (p.11).

(DMX906S/DMX9706S tableau)

⑤ Touchez [Viewing Angle].
⑥ Sélectionnez un angle de vue.
⑦ Touchez [G].

Pour plus de détails, voir Angle de vue (p.12).

Pour plus de détails, voir Configuration de l'affichage (p.86).

[Camera]

Configurez les paramétres deamera.

① Touchez [Camera].
② Réglez chaque option et touchez [G].

Pour plus de détails, voir Configuration des caméras (p.78).

[OEM SETUP] (sauf DDX819WBTL)

Cette fonction requiert un adaptateur commercial.

Consultez votre revendeur KENWOOD pour plus de détails.

[DEMO]

Permet de paramétre le mode de démonstration. Le choix par défaut est "ON".

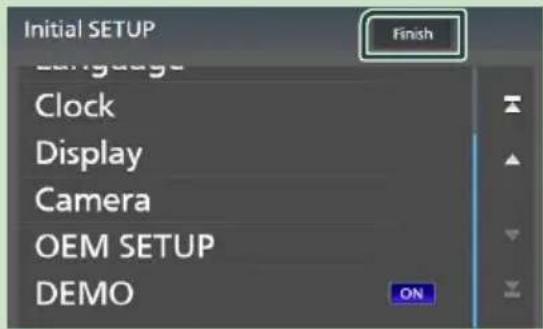

2 Touchez [Finish].

REMARQUE

• Ces réglages sont paramétrables depuis le menu de configuration. Voir Configuration (p.83).

Configuration du code de sécurité (DDX819WBTL)

Vous pouvez programmer un code de sécurité pour protégger votre système récepteur contre le vol.

Lorsque la fonction de code de sécurité est activée, le code ne peut pas etre changé et la fonction ne peut pas etre désactivée. Veuillez noter que le code de sécurité peut etre configuré du numero à 4 ou 8 chiffres de votrechoix.

Preparation

• Reglez [DEMO] sur OFF dans l'écran spécial. (p.86)

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Security].

L'écran de sécurité s'affiche.

4 Touchez [Security Code Set] sur l'écran de sécurité.

L'écran de réglage du code de sécurité s'affiche.

Utilisation de base

Saisissez un code de sécurité à 4 ou 8 chiffres et touchez [Enter].

6 Saisissez de nouveau le même code et touchez [Enter].

Votrecode de sccurite est desormais enregistré.

REMARQUE

• Ce réglage est disponible lorsque le mode de démonstration est régé sur « OFF», (p.86)
• Touchez [BS] pour supprimer la dernière saisie.
• Si vous saississez un code de sécurité différent, la procédure returne à l'étape 5 (pour la première saisie du code).
• Si vous avez débranché le récepteur de la batterie, entrez le même code de sécurité que celuiprogramme à l'etape 5 et touchez [Enter].
  Vous pouvez utiliser votre récepteur.

Pour changer le code de sécurité :

1 Touchez [Security Code Change] sur l'écran de sécurité.
L'écran de réglage du code de sécurité s'affiche.
2 Entre le code de sécurité enregistré, puis appuyez sur [Enter].
3 Saisissez un nouveau code de sécurité de 4 ou 8 chiffres et touchez [Enter].
4 Saisissez de nouveau le même code et touchez [Enter].

Le nouveau code de sécurité est enregistré.

Pour annuler le code de sécurité :

1 Touchez [Security Code Cancellation] sur l'écran de sécurité.

L'écran de réglage du code de sécurité s'affiche.

Entrez le code de sécurité enregistré, puis appuyez sur [Enter].

Le code de sécurité est effacé.

Réglages du calendrier/horloge

1 Appuyez sur le bouton [MENU].

Le menu contextuel s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [User Interface].

L'ecran d'interface utiliseur s'affiche.

4 Reglez chaque option comme suit.

Faites defiler la page pour afficher les éléments cachés.

Time Format

Sélectionnez le format d'affichage de l'heure.

12-Hour/[24-Hour]

■[Clock]

GPS-SYNC: Synchronise l'heure de l'horloge avec le GPS. (Sauf DDX819WBTL)

[RDS-SYNC]: Synchronise l'heure de l'horloge avec le RDS. (DDX819WBTL uniquement)

[Manual]: Reglez l'horloge manuellement.

Time Zone]

Si vous avez selectionné [Manual] pour l'horloge, veuilles selectionner le fuseau horaire.

Clock Adjust]

Si vous sélectionnez [Manual] pour l'horloge, réglez la date et l'heure manuellement. (p.84)

REMARQUE

• Veuillez régler la date et l'heure. Si elles ne sont pas régées, certaines fonctions peuvent ne pas fonctionner.

Réglage du volume

Yououpezreglervolume(0a40).

Appuyez sur [▲] pour augmenter, et appuyez sur [▼] pour réduire.

Maintenez [▲] enforcé pour augmenter le volume de façon continue jusqu'au niveau 15.

DDX9906XR/DDX8906S/DDX8706S

DMX906S / DMX9706S

DDX819WBTL

Réglage de l'affichage (DDX9906XR/DDX8906S/ DDX8706S/DDX819WBTL)

1 Appuyez sur le bouton [A].

L'écran de réglage de l'affichage apparait.

2 Sélectionnez une position d'inclinaison que vous souhaitez configurer.

La valeur par défaut est «0».

Angle de vue

Vous pouvez ajuster l'angle de vue quand l'image sur l'écran est difficile à voir de manière uniforme. Plus la valeur est petite (négative), plus l'image apparait blanche à l'écran.

$$ \ll 0 \gg (\text {p a r d e f a u t}) / \ll - 1 \gg / \ll - 2 \gg / \ll - 3 \gg $$

2 Réglage de l'angle

Sélectionnez une position d'inclinaison que vous souhaitez configurer.

La valeur par défaut est «0»

3 Position off

Voussouspoucezmemoriserlinclinaisona laquelle se trouve le moniteur a cet instant comme l'inclinaison devant etre la sienne quand l'appareil est eteint.Touchez [Memory] quand I'angle souhaite est selectionné.

Utilisation de base

Angle de vue (DMX906S/DMX9706S)

Vous pouvez ajuster I'angle de vue quand I'image sur I'écran est difficile à voir de manière uniforme. Plus la valeur est petite (négative), plus I'image apparait blanche à l'écran.

1 Appuyez sur le bouton [MENU].
Le menu contextual s'affiche.
2 Touchez [SETUP].
3 Appuyez sur [Display].

L'écran d'affichage apparait.

4 Touchez [Viewing Angle].
5 Sélectionnez l'angle que vous poulez configurer.

La valeur par défaut est « 0 ». (p.86)

Fonctionnement tactile

Pour réaliser des opérations sur l'écran, vous devez toucher, toucher longuement, feuilleter ou defiler pour selectionner un élément, afficher l'écran de menu de réglage ou changer les pages.

Toucher

Touchez légerement l'écran pour sélectionner un élément sur l'écran.

- Toucher longuement

Touchez l'écran et gardez voter doigt sur l'écran jusqu'à ce que l'affichage change ou qu'un message soit affché.

Feuilleter

Faites glisser vous doigt
rapidement vers la gauche ou vers la droite sur l'écran pour changer de page.
Vous pouvez faire défiler un écran de liste en faisant glisser vous doigt vers le haut/bas sur l'écran.

Défilé

Faites glisser votre doigt vers le haut ou le bas pour faire defiler l'écran.

Descriptions de l'écran d'ACCUEIL

La plupart des fonctions sont accessibles depuis I'écran ACCUEIL.

1	·Widget (p.18) - Vous pouvez aussi changer le widget en feuilletant vers la gauche ou la droite sur la zone du widget. - Touchez le widget afin d'afficher l'écran détaillé.
2	·Affiche l'écran de sélection de la source. (p.14)
3	·Içônes de raccourci de source de lecture (p.15)

Affiche I'écran d'ACCUEIL

1 Appuyez sur le bouton [HOME].

DDX9906XR / DDX8906S / DDX8706S

DDX819WBTL

Menucontextuel

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Appuyez pour afficher le menu contextuel.

Le menu contient les options suivantes.

Screen Audiometer	· Affiche l'écran de réglage de l'écran. (p.83)
Camera	· Éteint l'affichage. (p.13)
	· Affiche la vue de l'écran de laamera. (p.78)
SETUP	· Affiche l'écran de menu CONFIGURATION. (p.83)
Audio	· Affiche l'écran audio. (p.90)
USB	· Affiche l'écran de contrôle de la source en cours. Les fonctionnalités attachées au pictogramme varient selon les sources. Cette icône est pour la source USB.
×	· Fermez le menu contextual.
1	· Raccourcis des icônes de source : La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, consultez Personnelise les icônes de racourcis sur l'écran ACCUEIL (p.15).

Mettez l'écran hors tension

1 Sélectionnez [Display OFF] sur le menu contextual.

Utilisation de base

REMARQUE

• Appuyez sur l'affichage pour activer l'écran.
  Pour afficher l'horloge lorsque I'écran est étéint, il est nécessaire de régler l'horloge OSD sur « ON ».(p.86)

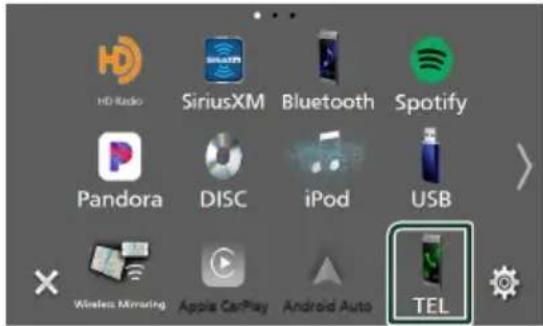

Description de l'écran de sélection de source

Vous pouvez afficher les icones de toutes les sources de lecture et les options sur l'écran de seLECTION de source.

1	• Change les sources de lecture. Pour les sources de lectures, voir p.14.
2	• Indication de la page
3	• Change les pages. (Touchez //ɪ) Vous pouze aussi changer les pages en feuilletant vers la gauche ou la droite sur l'écran.
4	• Retourne à l'écran précédent.
5	• Affiche l'écran de menu CONFIGURATION. (p.83)

Sélectionnez la source de lecture

1 Appuyez sur le bouton [HOME]. L'écran d'ACCUEIL apparait.
2 Touchez Depuis cet écran, vous pouvez selectionner les sources et fonctions suivantes.

Apple CarPlay	· Bascule vers l'écran Apple CarPlay depuis l'iPhone connecté. (p.29)
Android App	· Passe à l'écran Android Auto depuis l'appareil Android connecté. (p.32)
TEL	· Affiche l'écran Mains libres. (p.72) Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est pas connecté, la boîte de dialogue de mise en attente de l'appariement Bluetooth s'affiche.4 (p.67)
Radio	· Commute sur la réception radio.42 (p.45)
HD Radio	· Commute sur la réception HD Radio.43 (p.48)
SiriusXM	· Commute sur la réception radio satellite SiriusXM4.4 (p.54)
Bluetooth	· Lit les fichiers sur un lecteur audio Bluetooth. (p.66)
DISC	· Lit un disque.45 (p.22)
iPod	· Lit les fichiers sur un iPod/iPhone. (p.42)
USB	· Lit les fichiers sur un périphérique USB. (p.39)
Pandora	· Bascule sur Pandora.46 (p.36)
Spotify	· Bascule sur Spotify. (p.35)
AVIN	· Commute sur un apparéil extérieur connecté à la borne d'entrée AV-IN.46 (p.81)
	· Passe à l'écran Wireless Mirroring depuis l' apparéil Android connecté.4 (p.29)
Audio	· Affiche l'écran audio. (p.90)
STANDBY	· Met l' apparéil en veille. (p.15)

• Pour les sources et les informations affichées quand un adaptateur ADS est connecté, reportez-vous à Utilisation des fonctionnalités OEM (p.82).
  *1 Lorsque vous vous connectez avec Apple CarPlay ou Android Auto, le mode de fonctionnement est le même que sur un téléphone fourni dans Apple CarPlay ou Android Auto. Si Apple CarPlay ou Android Auto est connecté au cours d'une conversation avec le dispositif Bluetooth ou d'un téléphone iDataLink, l'appeil en cours se poursuivra.

2 DDX8706S/DDX819WBTL/DMX9706S tableau
3 DDX9906XR/DDX8906S/DMX906S seulment
4 sauf DDX819WBTL
5DDX9906XR/DDX8906S/DDX8706S/DDX819WBTLsubsection
*6 CA-C3AV (accessoire optionnel) est connecté à la borne d'entrée AV-IN pour visuel. (p.109)

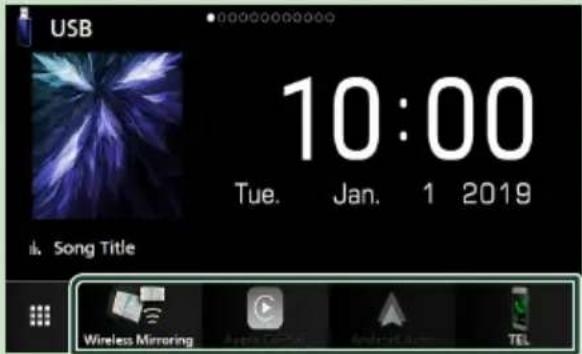

Pour selectionner la source de lecture sur I'ecran ACCUEIL

Les 4 éléments affichés sur l'écran de seLECTION de source avec les grandes icones apparaisent sur l'écran d'ACCUEIL.

Vous pouvez changer les éléments affichés dans cette zone en personnelisant l'écran de selection de source. (p.15)

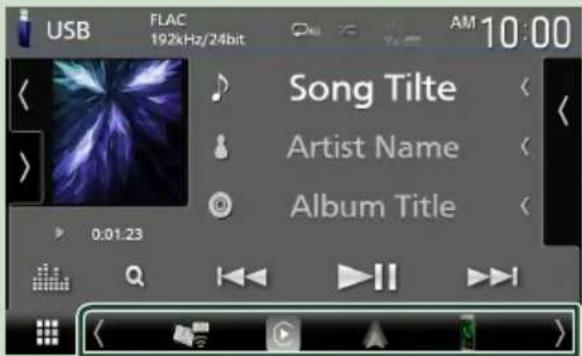

Pour selectionner la source de lecture sur I'ecran de commande de la source

Affichez les icones de selection de la source en touchant

[1.1] ou en faisant defiler sur la gauche ou la droite sur l'écran de commande de la source, puis sélectionnez la source de lecture.

Mettez l'appareil en veille

1 Appuyez sur le bouton [HOME].

L'écran d'ACCUEIL apparait.

2 Touchez

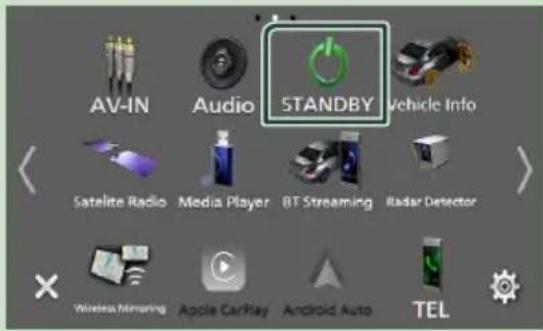

3 Touchez [STANDBY].

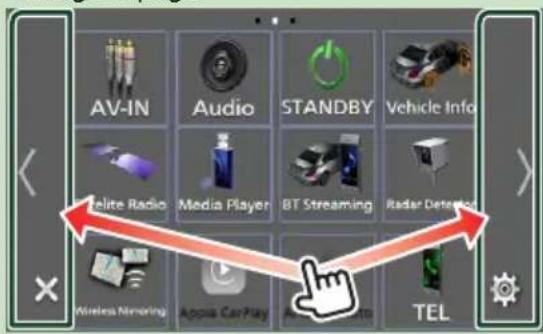

Personnalisez les icônes de raccourcis sur l'écran ACCUEIL

Vous pouvez dispose les pictogrammes des sources comme bon vous semble.

1 Appuyez sur le bouton [HOME].

L'écran d'ACCUEIL apparait.

2 Touchez
3 Touchez et maintenez le pictogramme que vous souhaitez déplacer en mode de personnalisation.
4 Faites glisser le pictogramme vers la position souhaitatione.

Change la page

Utilisation de base

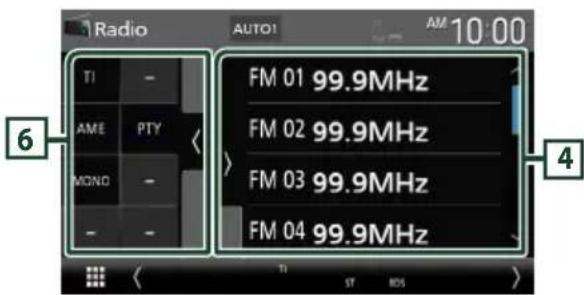

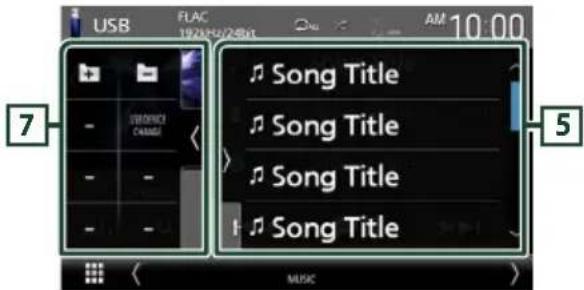

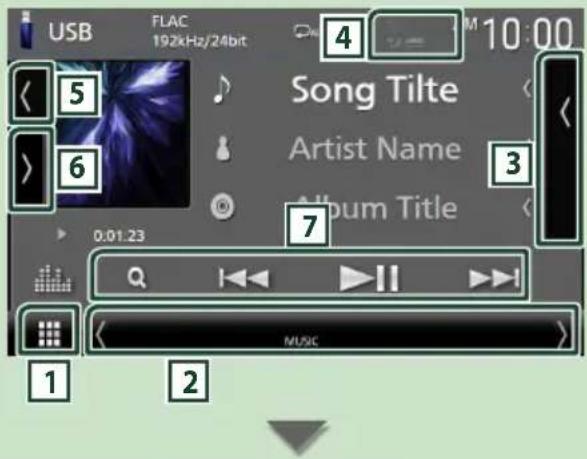

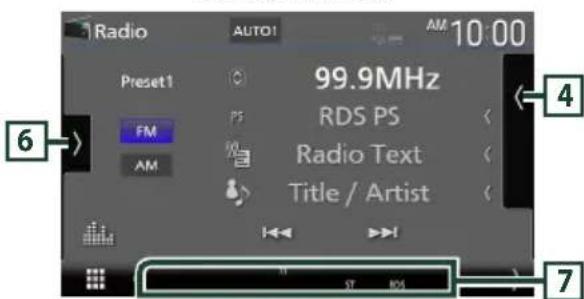

Descriptions de l'écran de commande de source

Certaines fonctions peuvent etre executees depuis la plupart des écrans.

Indicateurs

Raccourcis des icones de source

1 1one de toutes les sources

Affiche I'ecran de selection de la source. (p.14)

2 Écran secondaire

• L'écran secondaire passé à un autre écran chaque fois que vous le touche. Vous pouvez aussi changer l'écran secondaire en faisant défiler vers la gauche ou la droite sur l'écran.

• Indicateurs : Affiche l'etat actuel de la source et ainsi de suite.

• [ATT]: L'attenuateur est actif.
  [DUAL]: La fonction dual zone est active.

• [MUTE]: La fonction de réglage de coupure de son (sourdine) est active.
  [LOUD]: La fonction de réglage du volume est active.

Raccourcis des icones de source: La source change pour cette que vous avez définié avec un raccourci. Pour le réglage du raccourci, consultez Personnelise les icones de raccourcis sur l'écran ACCUEIL (p.15).

3 Listedescontinus

Affiche la liste des chansons/fichiers/stations/ canaux.

4TELY

• Informations concernant les périphériques Bluetooth connectés.

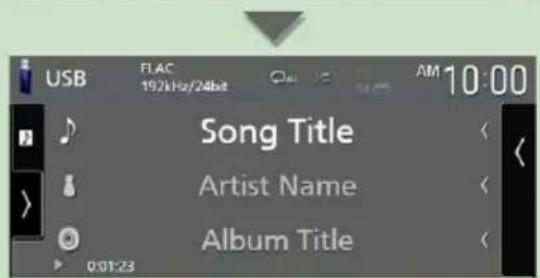

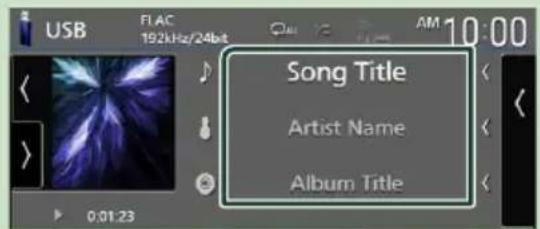

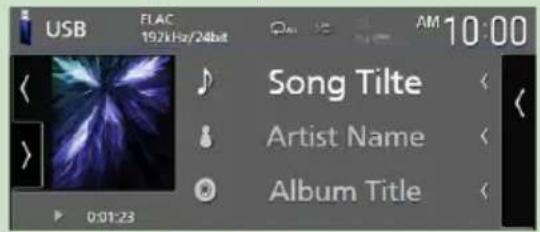

Illustration et informations

Vous pouvezCHOISIR d'afficher une illustration et des informations sur le morceau ou seulement des informations détaillées sur le morceau.

Toucher la zone d'illustration pour commuter le vumetre. (sources audio du disque, USB, iPod, Bluetooth uniquement)

Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est réglé sur « ON » dans l'écran de l'interface utilisateur (p.84).

6 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

7 Touches de commande

Il est possible d'utiliser la source actuelle à l'aide de ces touches de fonctionnement. Les fonctions disponibles sont différentes selon le type de source.

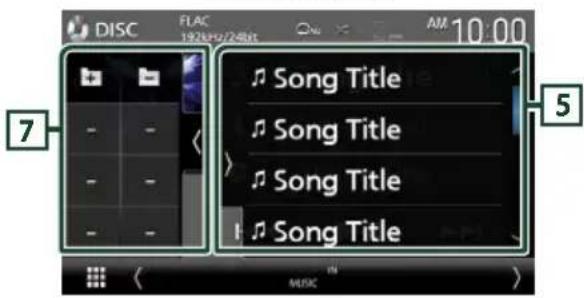

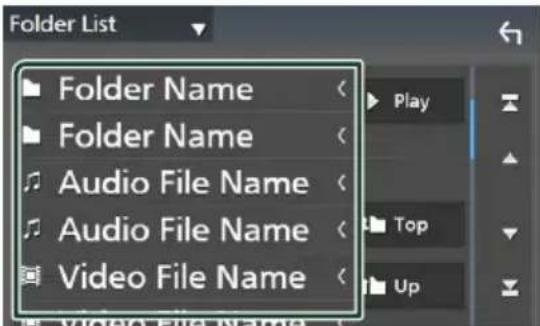

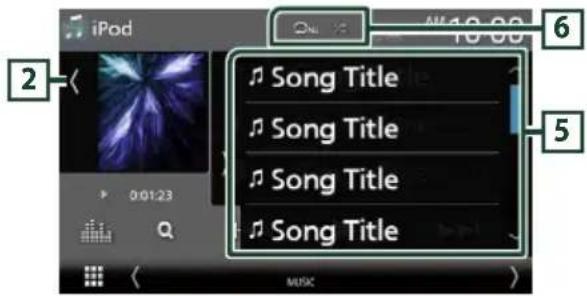

Écran des listes

Certaines touches de fonction sont communes aux écrans de liste de la plupart des sources. Voir (P.26, 41, 43, 72).

Afficher l'écran de liste

Pour support disque/USB/iPod :

1 Touchez [Q] ou le composant figurant dans la zone d'informations dans l'écran de contrôle des sources.

L'écran de liste s'affiche.

Pour l'audio Bluetooth :

1 Touchez [Q].

L'écran de liste s'affiche.

Vous pouvez utiliser les touches de commande suivantes à partir de cet écran.

Affiche la fenetre de selection de type liste.

Affiche une liste des fichiers de musique ou de film.

Fait defiler le texte affiché.

Les touches ayant plusieurs fonctions s'affichent ici.

• Play: Joue toutes les pistes dans le dossier contenant la piste actuelle.
• Q_A-Z: Passe à la dette que vous avez saisie (recherche alphétique).

TopUp e au niveau hierarchique supérieur.

Vous pouvez changer de pages pour afficher plus d'éléments en appuyant sur

• [ ] : Affiche la page du haut ou la page du bas.

Retourne à l'écran précédent.

REMARQUE

• En fonction de la source ou du mode en cours, certaines touches de fonction peuvent ne pas s'afficher.

Widget (élement graphique)

Widget (élement graphique)

1 Appuyez sur le bouton [HOME].
2 Vous pouvez aussi changer le widget en feuilletant vers la gauche ou la droite sur la zone du widget.

Listed widget

Multi Widget
- Widget d'horloge
- Widget de pression des pneus2
- Widget raseur 2
- Widget climat *2
- Widget cadre photo

1 Jusqu'à 3 pages peut être régle sur l'écran Multi Widget.
2 Ceci peut être sélectionné lorsqu'un adaptateur ADS compatible est connecté. (Sauf DDX819WBTL)

Multi Widget

Vous pouvez placer un widget dans chacune des zones suivantes.Jusqu'a 4 widgets peuvent etreplaces par ecran multi widget.

1 Appuyez sur le bouton [HOME].
2 Parcourez la zone du widget vers la gauche/vers la droite pour afficher le multi widget.

1 Widget (gauche)
2 Widget (M)
3 Widget (S1)
4 Widget (S2)

Remplacer le widget

- Pour déplacer le widget

1 Touchez et maintenez le widget.
Le mode de personnelisation du widget est activé.
2 Faites glisser le widget vers la position souhaitatione.

- Pour supprimer le widget

1 Touchez et maintenez le widget.
Le mode de personnelisation du widget est activé.
2 Appuyez sur [× ] dans le coin supérieur droit du widget.
Le widget selektionne est supprimé.

- Pour remplacer le widget

1 Appuyez sur sur I'ecran multi widget.

Une listederoulante de widgets apparait.

1Icone du widget

Les widgets pouvant etre places sur I'ecran multi widget sont repertoriés.

2 Faites glisser la liste contextuelle de widget vers la gauche/droite pour selectionner le widget à replacer.
3 Touchez et maintenez le nouveau widget.

Le mode de personnelisation du widget est activé.

4 Faites glisser le widget de la liste déroulante vers la zone de widget souhaitée.

Vous pouvez configurer les éléments suivants.

• Widget d'horloge
• Widget de boussole
• Informations sur la source actuelle*1
• Widget visualiser
• Widget miroir23
• Widget cadre photo
• Widget climat*1
• Widget radar*4
• Widget de pression des pneus*4

1 Vous ne pouvez pas afficher l'écran Wireless Mirroring sur ce widget. Pour afficher l'écran de la source, Sélectionné le widget refléchissant.
2 Ce mode peut être sélectionné lors de l'utilisation de la fonction miroir sans fil.
3 Vous ne pouvez pas dire le fichier audio/video sur le support USB/Disque lors de l'utilisation de la fonction miroir sans fil.
4 Ceci peut être sélectionné lorsqu'un adaptateur ADS compatible est connecté. (Sauf DDX819WBTL)

REMARQUE

• La liste déroulante de widgets disparait lorsqu'aucune opération n'est effectue pendant 5 secondes.
  Lorsque I'ecran passe d'un autre widget à I'ecran multi widget, I] s'affiche de nouveau.

Ajouter un nouveau multi widget

Vous pouvez ajouter des pages à l'écran multi widget.

1 Appuyez sur sur I'ecran multi widget.

Une listederoulante de widgets apparait.

Affiche le message de confirmation pour effacer la page en cours sur l'écran multi widget. Pour plus de détails, voir Pour supprimer le multi widget (p.19).

Permet d'ajouter une page dans l'écran multi widget.

2 Touchez sur la liste déroulante des widgets.

Une nouvelle page est ajoutée.

REMARQUE

• Vous pouvez ajouter au plus 2 pages sur l'écran multi widget. Si vous aveja déjà ajoute 2 pages, vous ne pouvez pas selectionner.
• La liste déroulante des widgets est affichée sur la nouvelle page, jusqu'à ce que vous y placiez un widget.

Pour supprimer le multi widget

1 Touchez sur la liste déroulante des widgets.

Le message de confirmation s'affiche.

2 Touchez [YES].
La page en cours est supprimée.

REMARQUE

• Vous ne pouvez pas supprimer la première page de l'écran multi widget.

Widget cadre photo

Il est possible d'afficher un diaporama des fichiers images enregistrres dans la mémoire USB sur l'écran d'accueil.

Preparation

• Sélectionnez « ON » pour le widget Cadre photo. Voir Configuration du widget (p.20).

Fichiers images acceptés

	Taille de l'image max.
JPEG (.jpg, .jpeg) *1	5.000 × 5.000
PNG (.png) 1.000 × 1	.000
BMP (.bmp) 1.000 × 1	.000

Cet apparéil ne peut dire que les fichiers de moins de 50 Mo.
- Chaque apparéil supporte un maximum de 500 fichiers.
- Les fichiers images peuvent ne pas etre lus selon leur etat.
*1 Un format progressif n'est pas pris en charge.

Cadre photo

1 Appuyez sur le bouton [HOME].
2 Feuilletez la zone du widget vers la gauche/vers la droite pour afficher le widget cadre photo.

• Faites défilé l'écran pour afficher la partie cachée.

Configuration du widget

Configurez les widgets sur I'ecran d'accueil.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.

3 Touchez [User Interface].

L'écran d'interface utilisateur s'affiche.

4 Touchez [Widget SETUP] sur l'écran d'interface utiliser.
5 Reglez chaque option comme suit.

[Photo Frame Widget]

Déterminez l'utilisation ou non du widget cadre photo.

« ON » (marche) (par défaut)/« OFF » (arret)

[Photo Frame SETUP]

Effectuez des réglages correspondants à l'affichage du widget du cadre photo.

6 Touchez

Vers la configuration du cadre photo

Effectuez des réglages correspondants à l'affichage du widget du cadre photo.

1 Appuyez sur [Photo Frame SETUP] sur l'écran de CONFIGURATION du widget.
2 Réglez chaque option comme suit.

■Sort Order

Precisez un critère de tri des fichiers.

« By Name(Ascending) »/
« By Name(Descending) »/
« By Date(Newest First) » (Par défaut)/
« By Date(Oldest First) »

[Slide Show Interval]

Precisez l'intervalle du diaporama.

5 30 seconds.

La valeur par défaut est « 5 » secondes.

[Photo Frame is ……]

Affichez des rubriques d'aide sur le cadre photo.

3 Touchez

Disque (DDX9906XR / DDX8906S / DDX8706S / DDX819WBTL)

Lecture d'un disque

Insérer un disque

1 Appuyez sur le bouton [▲].

DDX9906XR / DDX8906S / DDX8706S

DDX819WBTL

2 Touchez [DISC EJECT].

La façade s'ouvre.

3 Insérez le disque dans son logement.

DDX9906XR / DDX8906S / DDX8706S

DDX819WBTL

La façade se ferme automatiquement.

L'appareil charge le disque et la lecture commence.

Éjecter un disque

1 Appuyez sur le bouton [▲].
2 Touchez [DISC EJECT].

Lors de l'extraction d'un disque, extrayez-le à l'horizontal.

3 Appuyez sur le bouton [▲].

Le panneau se ferme.

REMARQUE

• Pour éjecter le disque de force, appuyez sur le bouton [▲] pendant 2 secondes puis touchez [DISC EJECT] après l'apparition du message.

Utilisation de base avec les DVD/VCD

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

REMARQUE

• Mettez le sélection de mode de la télécommande en mode DVD avant de commencer à utiliser l'appareil pour les DVD et VCD, voir Sélection du mode d'utilisation (p.99).
• La capture d'écran ci-dessous est avec un DVD.
  Elle peut être différente avec un VCD.

1 Lorsque les touches de fonctionnement ne sont pas affichées à l'écran, touchez la zone 7.

Écran de contrôle

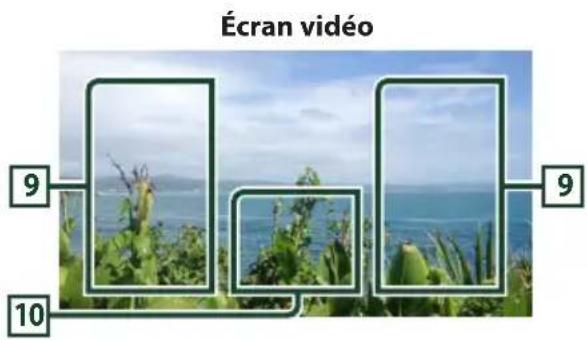

Écran video

Zone d'affichage des informations

Les informations suivantes sont affichées.

• Titre#, Chapitre#:Titre du DVD et numero de chapitre

• Piste #/Scène #:Numéro de piste ou de scène du VCD. Scene # est affichée uniquement si la commande de lecture (PBC) est activée.

• PCM linéaire, etc.: Format audio
• OFF/Zoom2 - 4 (DVD)/Zoom2 (VCD): Affiche le rapport de zoom.
  Cette fonction peut être utilisé à l'aide de la télécommande. (p.99)
• [Hide]: Masque l'écran de contrôle.
• [ ] : Repête le contenu en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant; DVD : Répédition du titre ( [ ] répétition du chapitre ( [ ] arrêt de la répétition ( ) [ ] VCD (PBC actif) : Pas de répétition VCD (PBC inactif) : Répédition de piste ( [ ] Répétition sur arrêt ( [ ]

2 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• ■]: Arrête la lecture. Toucher deux fois permet de dire le disque depuis le début la prochaine fois que vous le tirez.
  Avance rapide ou retour rapide du disque. Chaque fois que vous touche cette touche, la vitesse change. 2 fois, 10 fois.
  DVD uniquement):Lit au ralenti en avant ou en arriere.
• [SETUP] (DVD uniquement): Touchez pour afficher l'écran CONFIGURATION DVD. Voir Configuration du DVD (p.28).
• [MENUCTRL] (DVD uniquement) : Touchez pour afficher I'ecran de contrôle du menu du disque DVD-VIDEO. Voir Utilisation du menu DVD (p.27).
• [PBC] (VCD uniquement): Touchez pour activer ou désactiver la commande de lecture (PBC).
• [Audio] (VCD uniquement): Touchez pour changer les canaux de sortie audio.

3 Indicateur du mode de lecture/du temps de lecture

• ▷, ▷, ■, etc.: Indicateur du mode de lecture en cours Les significations des pictogrammes sont les suivantes: ▷ (lecture), ▷ (avance rapide), ▷ (retour rapide), ■ (arrêt), ■ (reprise arrêt), ■ (pause), ■ (lecture lente), (lecture arrêtée lente).

Disque

• Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture.

4 Touches de commande

• [14] [15]: Recherche le contenu précédent/ suivant.

Touchez et maintenez enforcé pour effectuer une avance rapide ou un retour rapide du disque. (Annulé automatiquement au bout d'environ 50 secondes.)

• [▶III]: Lit ou met en pause.
  : Affiche I'ecran de I'egaliseur graphique. (p.93)

5 Éléments indicateurs

• [IN]: Statut d'insertion du disque.

Blanc: Un disque est place à l'intérieur du lecteur.

Orange: Éché du lecteur de disque.

VCD

• [1chLL/2chLL]: Identifie la sortie audio gauche du flux 1 ou 2.
• [1chLR/2chLR]: Identifie la sortie audio monophonique du flux 1 ou 2.
• [1chRR/2chRR]: Identifie la sortie audio droite du flux 1 ou 2.
• [1chST/2chST]: Identifie la sortie audio stéreo du flux 1 ou 2.
• [LL]: Identifie la sortie audio gauche.
• [LR]: Identifie la sortie audio monophonique.
• [RR]: Identifie la sortie audio droite.
• [ST]: Identifie la sortie audio stéreo.
  [PBC]: Indique que la fonction PBC est active.
• [VER1]: La version VCD est 1.
• [VER2]: La version VCD est 2.

Zone de recherche

Touchez pour faire une recherche du contenu suivant/precedent.

Zone d'affichage des touches

Touchez pour afficher I'ecran de contrôle.

8 [MENUCTRL] (DVDuniquement)

Touchez pour afficher l'écran de contrôle du menu du disque DVD-VIDÉO. Voir Utilisation du menu DVD (p.27).

REMARQUE

L'ecran de contrôle disparait lorsqu'aucune opération n'est effectuee pendant 5 secondes.
- Si vous utilisez une télécommande, vous pouvez passer directement sur l'image souhaitee en entrant le numero de chapitre, le numero de la scene, la durée de lecture, etc. (p.99).

Fonctionnement de base de CD musical/Disque à contenu multimédia

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

REMARQUE

• Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à dire des CD musicaux et des fichiers audio, voir Sélection du mode d'utilisation (p.99).
• Dans ce manuel, « Music CD » fait ↔ reference à un CD classique sur lequel est gravé des morceaux de musique.

« Disc media » signifie un disque CD/DVD sur lequel est gravé des fichiers audio ou video.
- La capture d'écran ci-dessous est celle d'un disque à contenu multimédia. L'écran pourrait être différent pour les CD.

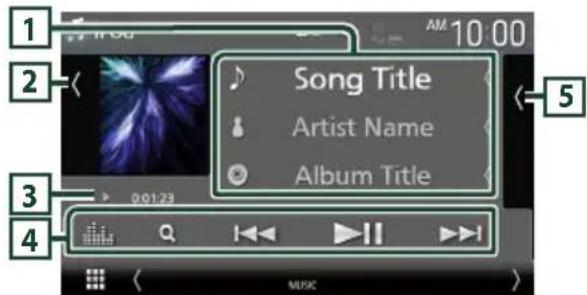

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

CODEC/

Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées. (Disque à contenu multimédia uniquement)
- : Repête la piste/le dossier en cours.
Chaque fois que vous touchez la touche, le mode de répétition change dans l'ordre suivant;

Répéter piste/fichier (répéter dossier (sque à contenu multimédia uniquement), Répéter tout (du

L: Lit de maniere aléatoire toutes les pistes du dossier/disque en cours. Chaque fois que vous touche la touche, le mode aléatoire change dans l'ordre suivant;

Aléatoire par piste (D musicaux
uniquement), aléatoire par fichier (
(Disque à contenu multimédia uniquement),
Mode aléatoire désactisé (

2 Informations sur la piste

• Affiche les informations concernant la piste en cours/fichier.

Uniquement les noms de fichier et de dossier sont affichés s'il n'y a pas d'informations de balise. (Disque à contenu multimédia uniquement)

• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est réglé sur « ON » dans l'écran de l'interface utilisateur (p.84).

3 Indicateur du mode de lecture/du temps de lecture

• ▷, ▷, etc.: Indicateur du mode de lecture en cours

Les significations des pictogrammes sont les suivantes: (lecture), (avance rapide), (retour rapide), (pause).

Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à

gauche ou à droite pour modifier la position de lecture. (Fichier video uniquement)

4 Touches de commande

• [Q] (Disque à contenu multimédia uniquement): Recherche les fichiers. Pour plus de détails sur les recherches, voir Opération de recherche de fichiers (p.26).
• [I▲] [■▶I]: Recherche le contenu précédent/ suivant.

Touchez et maintenez enforcé pour effectuer une avance rapide ou un retour rapide du disque. (Annulé automatiquement au bout d'environ 50 secondes.)

• [▶III]: Lit ou met en pause.
  J: Affiche I'ecran de I'egaliseur graphique. (p.93)

5Listedescontinus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
• La pochette du fichier en cours de lecture s'affiche. (Disque à contenu multimédia uniquement)
• Touchez pour passer de l'illustration au VUMetre.

7 Panneau de fonction (Disque à contenu multimédia uniquement)

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

Recherche le dossier precedent/ suivant.

8 Éléments indicateurs

• [IN]: Statut d'insertion du disque. Blanc: Un disque est place à l'intérieur du lecteur.

Orange: Éché du lecteur de disque.

• [VIDEO]: Identifie le fichier video.
• [MUSIC]: Identifie le fichier musical.

Disque

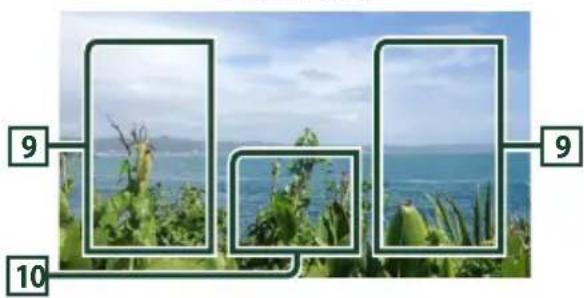

Zone d'affichage des touches (fichier video uniquement)

Zone de recherche des fichiers (fichier video uniquement)

Touchez pour faire une recherche du fichier suivant/préciendent.

Touchez pour afficher I'ecran de contrôle.

Vous pouvez rechercher un fichier en fonction de la hierarchie.

REMARQUE

Pour l'utilisation de I'ecran de liste, voir Écran des listes (p.17).

1 Touchez [Q].

L'écran de liste de dossier s'affiche.

2 Touchez le dossier de votrechoix.

Le contenu d'un dossier est affché lorsque vous touchez celui-ci.

3 Touchez I'element de votrechoix dans la liste des contenus.

Utilisation du menu DVD

Vouspouvezconfigurercertainefonctions dansle menu du disqueDVD-VIDEO.

1 Touchez la zone encadrée pendant la lecture.

L'écran de contrôle par menu s'affiche.

2 Effectuez les actions de votrechoix, comme suit.

Pour afficher le menu supérieur Touchez [TOP].
Pour afficher le menu Touchez [MENU].
Pour afficher le menu precedent Touchez [Return].*
Pour valider I'élément sélectionné Touchez [Enter].
Pour activer le fonctionnement direct Touchez [Highlight] pour passer en mode de contrôle par surbrillance (p.27).
Pour déplacer le curseur Touchez [▲], [▼], [▲], [▲].
Pour changer parmi les langues des sous-titres

Touchez [Subtitle]. Chaque fois que vous touche cette touche, les langues des sous-titres changent.

Pour changer parmi les langues audio Touchez [Audio]. Chaque fois que vous touchez cette touche, les langues audio changent.
Pour changer parmi les angles d'image Touchez [Angle]. Chaque fois que vous touchez cette touche, les angles d'images changent.

• Il peut arriver que ces touches soient inopérantes, selon le disque.

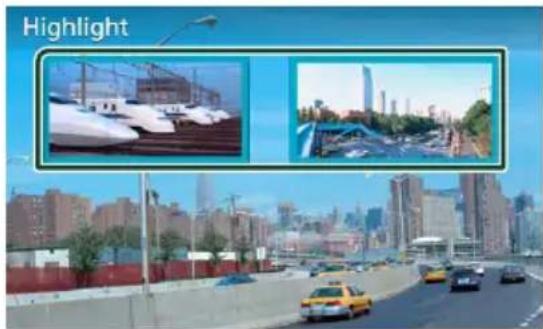

Contrôle par surbrillance

Le contrôle par surbrillance vous permet d'agir sur le menu du DVD en touchant la touche de menu directement à l'écran.

1 Touchez [Highlight] sur l'écran de contrôle du menu.
2 Touchez I'elément de votrechoix à l'écran.

REMARQUE

La fonction de contrôle par surbrillance est automatiquement annulée si vous n'effectuez aucune action pendant une période de temps prédeterminede.

Disque

Configuration du DVD

Vous pouvez configurer les fonctions de lecture du DVD.

1 Touchez la zone encadrée pendant la lecture.

2 Touchez [ ] sur le côté gauche de l'écran. Touchez [SETUP].

L'ecran de configuration du DVD s'affiche.

3 Réglez chaque fonction comme suit.

Voir Configuration de la langue (p.28).

Configure la dynamique.

[Wide]: La dynamique est etendue.

[Normal]: La dynamique est normale.

[Dialog] (Par défaut): Le volume sonore total est rendu plus etendu que les volumes dans les autres modes. Cette option n'est efficace que lorsque vous utilisez le calculé Dolby numérique.

[Screen Ratio]

Configure le mode d'affichage de I'ecran.

16:9: Affiche des images grand format.

[4:3 LB]: Affiche les images grand format au format boîte aux lettres (avec des bandes noires en haut et en bas de l'écran).

[4:3 PS]: Affiche les images grand format au format Pan & Scan (coupees à droite et à gauche).

Configuration de la langue

Ce paramètre concerne les langues utilisées pour les menus, les sous-titres et les voix.

1 Touchez l'objet désire:

L'ecran de configuration de la langue s'affiche.

2 Sélectionnez une langue.

Pour connaître les codes des langues, reportez-vous à la section Codes de langue du DVD (p.120).

Appuyez sur Fermer pour définir la langue entree et revenir a Iecran de configuration du DVD.

REMARQUE

• Pour désir la langue d'origine du DVD comme langue audio, touchez [Original].

APPLICATIONS

Opération d'effet miroir sans fil (sauf DDX819WBTL)

Vous pouvez afficher le même écran de l'appareil Android sur le moniteur de l'appareil à l'aide de la fonction de miroitage sans fil de l'appareil Android.

Preparation

• Vous pouvez utiliser la fonction de miroitage sans fil avec les appareils Android compatibles avec cette fonction.
• Cette fonction peut etre appeleree Wireless Display, Screen Mirorring, AllShare Cast, etc., en fonction du fabricant.
• Les paramétres de l'appareil Android différé en fonction du type d'appareil. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre apparéil Android.
• Si vous appeareil Android est verrouille, la duplication d'écran peut ne pas s'afficher.
• Si I'appareil Android n'est pas pret pour l'UIBC, vous ne pouvez pas effectuer d'opération tactile.

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [Wireless Mirroring]. (p.14)

L'écran de l'application s'affiche.

4 Utilisez votre dispositif Android pour activer la fonction de miroitage sans fil, puis connectez-vous à cet apparéil.
5 Sélectionnez (« DDX* »/« DMX* ») comme réseau d'utilisation.

Lorsque la connexion est établie, le même écran que celui du périhérique Android s'affiche.

REMARQUE

• Les applications sont interrompues lors de la mise sous tension/hors tension ou lorsque vous quittez le vehicule. Pour redémarrer les applis, mettez en marche l'appareil Android.
• Lorsque la source des applications s'affiche, vous ne pouvez pas enregistrer ou reconnectez un apparéil Bluetooth. Sélectionnez la source des applications sur une autre source, et ensuite, faites fonctionner l' apparéil Bluetooth.

Utilisation d'Apple CarPlay

Apple CarPlay est une façon plus intelligente et sure d'utiliser votre iPhone en voiture.

Apple CarPlay selectionne les choses que vous désirez faire avec votre iPhone en conduisant et les affiche sur l'écran du produit. Vous pouvez consulter des itinéaires, passer des appeals, envoyer et receivevoir des messages et dire de la musique à partir de votre iPhone tout en conduisant. Vous pouze également utiliser la commande vocale Siri pour simplifier l'utilisation de votre iPhone.

Pour plus de détails concernant Apple CarPlay, visitez https://apple.com/ios/carplay/.

Periphériques compatibles avec l'iPhone

Vous pouvez utiliser Apple CarPlay avec les modèles d'iPhone suivants.

• iPhone X - iPhone 6s
  iPhone 8 Plus iPhone 6 Plus
  iPhone 8 iPhone 6
  iPhone 7 Plus iPhone 5s
  iPhone 7 iPhone 5c
• iPhone SE - iPhone 5
  iPhone 6s Plus

Branchement d'un iPhone

Connexion par fil

1 Connectez votre iPhone à l'aide du KCA-iP103 via la borne USB (noire). (p.111) Lorsque un iPhone compatible avec Apple CarPlay est connecté à la borne USB (noir), le téléphone mains-libres Bluetooth actuellément connecté est déconnecté. Si le téléphone Bluetooth mains-libres est en cours d'utilisation, une déconnexion se produit une fois l'appeil terminé.
2 Déverrouillez votre iPhone.

APPLICATIONS

Connexion sans fil (Sauf DDX819WBTL)

Vous pouvez selectionner I'iPhone enregistré en tant qu'appareil Bluetooth à partir de [Apple CarPlay Device List] et l'utiliser comme apparéil Apple CarPlay.

Preparation

• Pour enregistrer un iPhone par la connexion via la borne USB (noir)
• Connectez un iPhone via la borne USB (noir) et faites fonctionner l'iPhone en fonction des messages de confirmation affché sur l'iPhone. L'iPhone est enregistré dans [Apple CarPlay Device List]. En retardant l'iPhone sur la borne USB (noir) et en seLECTIONnant l'iPhone enregistré dans [Apple CarPlay Device List], l'iPhone est connecté sans fil.
• Pour enregistrer un iPhone par la connexion Bluetooth
• Touche +0] sur l'écran [Apple CarPlay Device List] screen (p.30), pour afficher la boîte de dialogue de mise en attente de l'appariement Bluetooth. En vous reportant à Enregistrer l'appareil Bluetooth (p.67) et en enregistrant l'iPhone, celui-ci sera connecté sans fil.

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [Apple CarPlay]. (p.14)

REMARQUE

Activez la fonction Bluetooth et la fonction Wi-Fi d'un iPhone.
- Si deux ou plusieurs iPhone ont eté enregistrés, sélectionné l'iPhone à utiliser en tant que source [Apple CarPlay]. (p.30)
- Vous pouvez également selectionner l'iPhone enregistré dans [Apple CarPlay Deive List] (p.30), même si l'icone [Apple CarPlay] n'est pas activée sur l'écran de selection de la source.
- Il est nécessaire de connecter l'antenne GPS et l'entrée d'impulsion de vitesse afin d'utiliser un Apple CarPlay sans fil.

Pour passer de l'écran actuel à l'écran Apple CarPlay lors de la connexion de votre iPhone

• Touchez l'icone [Apple CarPlay] sur l'écran de sélection de la source. (p.14)

• Touchez le message de connexion ci-dessous si le message suivant s'affiche.

REMARQUE

• Le message de connexion s'affiche quand;
• L'iPhone que vous avez utilisé precedemment est connecté de nouveau.
• Un écran autre que l'écran d'accueil et l'écran de seLECTION de la source s'affichent.
• Le message de connexion s'affiche pendant environ 5 secondes.

Selectionner un apparéil Apple CarPlay (Sauf DDX819WBTL)

Si deux ou plusieurs iPhone compatibles avec Apple CarPlay ont ete enregistrres, selectionnez I'iPhone a utiliser en tant que source Apple CarPlay.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.

3 Touchez [AV].

4 Touchez [Apple CarPlay Device List].
5 Sélectionnez un apparéil.

L'appareil Apple CarPlay connecté via l'USB et les apparèils Apple CarPlay enregistrés prêts pour une connexion sans fil sont affichés.

• fiche une boite de dialogue de mise en attente d'appariement Bluetooth. Pour plus de détails, voir Enregistrer l'appareil Bluetooth (p.67).
  · [+] : Affiche le message de confirmation pour déconnecter l'appareil.
  [10]: Affiche l'écran de retrait de l'appareil. (p.31)

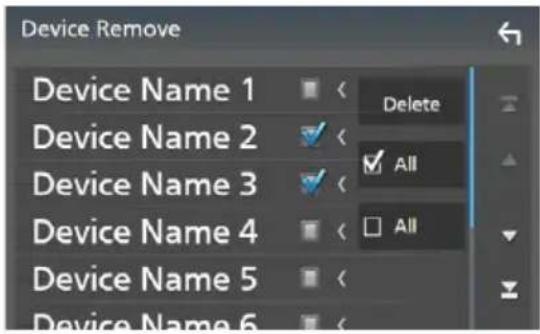

Pour supprimer l'appareil Apple CarPlay enregistré

1 Touchez
2 Touchez le nom du périphérique pour vérifier.

[☑[ALL]

Sélectionne tous les apparciels Apple CarPlay.

[□[ALL]

Efface toutes les coches.

3 Touchez [Delete].
Le message de confirmation s'affiche.
4 Appuyez sur [Yes].
Tous les apparciels selectionnés sont supprimés.

REMARQUE

• Cette opération supprime également le(s) même(s) apparéil(s) de l'écran de la liste des apparéils Bluetooth. (p.69)

Boutons de commande et applications disponibles sur l'écran d'accueil de Apple CarPlay

Yououpouvezutiliserlesapplicationsde liPhoneconnecté.

Les éléments affichés et la langue utilisée sur l'écran différé entre les périhériques connectés.

Pour acceder au mode Apple CarPlay, touchez l'icone [Apple CarPlay] sur l'écran de seLECTION de la source. (p.14)

19

• Affiche l'écran d'accueil de Apple CarPlay.
• Touchez et maintenez enforcé pour activer Siri.

2 Touches d'application

Lance l'application.

3 [HOME]

Quitte l'écran Apple CarPlay et affiche l'écran d'accueil.

Pour quitter l'écran Apple CarPlay

1 Appuyez sur le bouton [HOME].

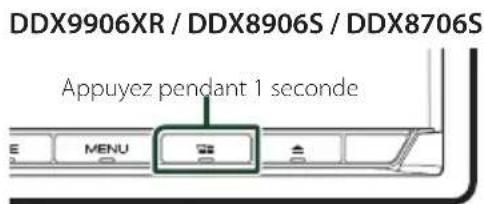

Utilizez Siri

Vous pouvez activer Siri.

1 Appuyez sur le bouton pendant 1 seconde.

DMX906S / DMX9706S

DDX819WBTL

2 Parlez à Siri.

Pour désactiver

1 Appuyez sur le bouton

Basculez vers l'écran Apple CarPlay pendant l'écoute d'une autre source

1 Appuyez sur le bouton

DDX9906XR / DDX8906S / DDX8706S

DMX906S / DMX9706S

DDX819WBTL

REMARQUE

Lors de I'ecoute d'une autre source avec I'ecran Apple CarPlay affiché, dire de la musique en mode Apple CarPlay fera basculer la source actuellément selectionnée sur la source Apple CarPlay.

Utilisation d'Android Auto™

Android Auto yous permit d'utiliser les fonctions de voite perephérique Android permottant une conduite pratique.Vous pouze facilement acceder au navigateur, passer des appels, ecouter de la musique et acceder a des fonctions pratiques sur voite perephérique Android tout en conducisant.

Pour plus de détails concernant Android Auto, visitez https://www.android.com/auto/ et https://support.google.com/androidauto.

Periphériques Android compatibles

Vous pouvez utiliser Android Auto avec les péripériques Android de la version Android 5.0 (Lollipop) ou ultérieure.

Pour une connexion Wi-Fi, Android 8.0 (Oreo) ou version ultérieure.

REMARQUE

• Il est possible qu'Android Auto ne soit pas disponible sur tous les péripériques et peut ne pas être disponible dans tous les pays ni toutes les régions.

A propos de l'emplacement du smartphone

Installer le smartphone connecté en tant qu'appareil Android Auto à l'endetroit où l'appareil peut receivevoir les signaux GPS.

Lors de l'utilisation de l'Assistant Google, installez le smartphone à l'endetroit où il peut facilement capturer une voix par le microphone.

REMARQUE

• Ne mettez pas le smartphone dans un endroit exposé à la lumière directe du soleil ou à proximé d'un port de sortie de soufflierie d'air d'un climatiseur. Le positionnement du smartphone dans de tels endroits peut entraîner un dysfonctionnement ou un endommagement de votre smartphone.
• Ne laissez pas le smartphone à l'intérieur du vehicule.

Connector un périphérique Android

Connexion par fil

1 Connectez un périphérique Android à l'aide de la borne USB. (p.112)
Pour utiliser la fonction mains libres, connectez le périphérique Android par Bluetooth.
Lorsqu'un périphérique Android compatible avec Android Auto est connecté à la borne USB, le périphérique est connecté automatiquement via Bluetooth et le téléphone mains-libres Bluetooth actuellement connecté est déconnecté.
2 Déverrouillez votre périphérique Android.
3 Appuyez sur le bouton [HOME].
4 Touchez
5 Touchez [Android Auto] (p.14).

Connexion sans fil (Sauf DDX819WBTL)

Lorsque le périphérique Android est prét pour une connexion sans fil, sa connexion via USB enregistre automatiquement le Bluetooth et le Wi-Fi. Ainsi, le périphérique Android enregistré pourrait être connecté sans fil pour être utilisé comme une source Android Auto.

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [Android Auto] (p.14).

REMARQUE

• Activez la fonction Bluetooth et la fonction Wi-Fi de votre péripérisque Android.
• Si deux ou plusieurs péripériques Android ont été enregistrés, sélectionnez le péripérisque Android qui sera utilisé comme source Android Auto. (p.33)

Selectionnez un périphérique Android (sauf DDX819WBTL)

Si deux ou plusieurs péripériques Android ont été enregistrés, sélectionnez le péripérisque Android qui servira comme source Android Auto.

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [Android Auto] (p.14).
4 Sélectionnez un périphérique Android. Les périphériques Android enregistrés prêts pour une connexion sans fil et le périphérique Android connecté via USB s'affichent.

Boutons de commande et applications disponibles sur l'écran d'Android Auto

Vous pouvez lancer les applications de votre périphérique Android connecté.

Les éléments affichés sur l'écran différent selon les périphériques Android connectés.

Pour passer en mode Android Auto, touchez l'icone [Android Auto] sur l'écran de seLECTION de la source. (p.14)

1 Boutons d'applications/informations

Lance l'application ou affiche les informations.

Pour sortir de l'écran Android Auto

1 Appuyez sur le bouton [HOME].

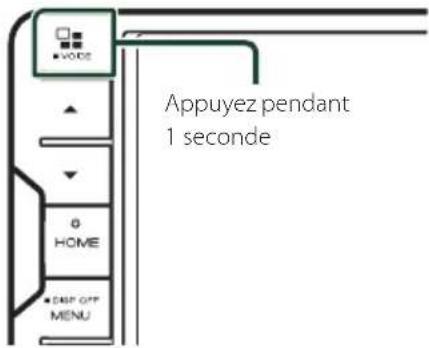

Utilisation de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande de la commande

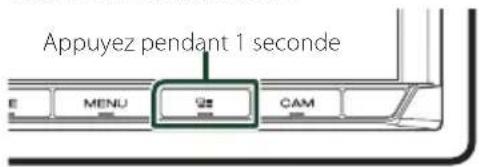

1 Appuyez sur le bouton pendant 1 seconde.

DDX9906XR / DDX8906S / DDX8706S

DMX906S / DMX9706S

DDX819WBTL

Pour annuler

1 Appuyez sur le bouton

Basculez vers l'écran Android

Auto pendant I'écoute d'une autre source

1 Appuyez sur le bouton

DDX9906XR / DDX8906S / DDX8706S

DMX906S / DMX9706S

DDX819WBTL

REMARQUE

Lors de I'ecoute d'une autre source avec I'ecran Android Auto affiche, dire de la musique en mode Android Auto fera passer la source actuelle sur la source Android Auto.

Utilisation de Spotify

Vous pouvez écouter Spotify sur cet apparéil en contrôle l'application installée sur l' apparéil iPhone ou Android.

Pour selectionner la source Spotify, touchez l'icone [Spotify] sur I'écran de selection de la source. (p.14)

Preparation

• Installez la derniere version de l'application Spotify, « Spotify » sur votre iPhone ou Android.
  iPhone: Recherche « Spotify » dans l'App Store d'Apple pour trouver et installer la dernière version.
  Android : Recherche « Spotify » dans Google Play pour trouver et installer la derniere version.
• Les iPhones sont connectés soit par USB soit par Bluetooth.
• Les péripériques Android sont connectés via Bluetooth.
• Pour connecter un smartphone via Bluetooth, enregistrrez-le comme périphérique Bluetooth et executez au préalable le réglage du profil App (SPP) de la connexion. Voir Enregistrer l'appareil Bluetooth (p.67) et Connectez l'appareil Bluetooth (p.68).
  Lorsqu'un Apple CarPlay est connecté, vous pouvez utiliser Spotify.

Fermer le tiroir

1 Illustrations

• Affiche/dissimule la zone d'illustration.

• Les informations des images disponibles dans le fichier actuel s'afficht.

2 Durée de lecture

• Pour confirmier le temps de lecture.

3 Touches de commande

• : Affiche l'écran de la liste des stations.
  :La nouvelle station de radio en rapport avec l'artiste en cours d'ecoute est selectionnee et la lecture commence.
  Saute la chanson actuelle. (Veuillez, noter que cette fonction est désactivée lorsque la limite de saut de Spotify est dépassée.)
  Lit ou met en pause le contenu de la station en cours.
  Enregistre la chanson en cours de lecture dans Ma musique.
  ]: Affiche I'ecran de I'egaliseur graphique. (p.93)

4 Informations du content

• Affiche les informations du contenu actif.
• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est réglé sur « ON » dans l'écran de l'interface utilisateur (p.84).

5

• [ ] : Ignore le contentu actuel et passe au contenu suivant.
  ·[1]：Classe le contenu actif comme favorsi.
• [P] : Répète la chanson en cours.
• [ ] : Lit de manière aléatoire toutes les chansons de la liste de lecture en cours.

Sélection d'une piste

1 Touchez

L'écran de la liste des stations s'affiche.

2 Sélectionnez le type de liste, puis selectionnez un élément souhaïte.

Pour selectionner la catégorie et la station

Touchez la catégorie et le nom de la station dans la liste.

Revient au début de la liste.

Retourne à la liste précédente.

A propos de Spotify

Remarque

Assurez-vous d'avoir ouvert une session dans toute application smartphone. Si vous ne dispose pas d'un compte Spotify, créez-en un coûtement via votre smartphone ou à partir du site www.spotify.com.
- Spotify étant un service tiers, les specifications sont sujettes à modification sans préavis. Il est donc possible que la compatibilité initiale soit alterée ou que certains ou tous les services ne soient plus disponibles.
- Certains fonctions de Spotify ne sont pas accessibles depuis cet apparéil.
- En cas de problème lié à l'utilisation de l'application, contactez Spotify sur www.spotify.com.
- Établissez une connexion Internet.

Utilisation de Pandora® (sauf DDX819WBTL)

Vous pouvez écouter Pandora® sur cet apparéil en contrôle l'application installée sur l' apparéil iPhone ou Bluetooth.

Pour selectionner la source Pandora, touchez I'icone [Pandora] sur I'ecran de selection de la source. (p.14)

Preparation

• Installéz la dernière version de l'application Pandora® sur votre apparéil iPhone, Android ou BlackBerry.

iPhone: Recherchez « Pandora » dans l'App Store d'Apple pour trouver et installer la derniere version.

Android: Allez sur Google play et recherche
Pandora pour l'installer.

BlackBerry: Rendez-vous sur www.pandora.com à partir du navigateur embarqué pour télécharger l'application Pandora.

• Les iPhones sont connectés soit par USB soit par Bluetooth.
• Les périques Android ou BlackBerry sont connectés via Bluetooth.
  Pour connecter un smartphone via Bluetooth, enregistrez-le comme périphérique Bluetooth et executez au préalable le réglage du profil App (SPP) de la connexion. Voir Enregister l'appareil Bluetooth (p.67) et Connectez l'appareil Bluetooth (p.68).
  Lorsqu'un Apple CarPlay est connecté, vous pouvez utiliser Pandora.

1 Illustrations

Les informations des images disponibles dans le fichier actuel s'affichent.

2Durée de lecture

Pour confirmier le temps de lecture.

3 Touches de commande

• [B] : Recherche une station. Pour plus de détails concernant la recherche, se reporter à la section Écran de la liste des stations (p.37).

Pouce vers le bas): Ignore le contenu actuel et passe au contenu suivant.
(Pouce vers le haut): Classe le contenu actif comme favori.
- ▶, [III]: Lit ou met en pause le contenu de la station en cours.
- [▶▶] : Saute la chanson active. (Veuillez notes que cette fonction est désactivée lorsque la limite de saut de Pandora est dépasseé.)
- [ ] (Chanson signalée): Signalez un morceau dans le contenu actuel.
+: Creer une nouvelle station, Voir Creer une nouvelle station (p.37).
[1]: Affiche l'écran de l'égaliseur graphique. (p.93)

4 Informations du contentu

• Affiche les informations du contenu actif.
• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est régle sur « ON » dans l'écran de l'interface utilisateur (p.84).

Écran de la liste des stations

Cet écran propose les fonctions suivantes.

1 Touchez

L'écran de la liste des stations s'affiche.

Pour selectionner la station

Appuyer sur le nom de la station dans la liste.

Pour trier la liste par date de lecture

Touchez [By Recent]. La liste est alors organise en commencer par la première station jouée.

Trier la liste par ordre alphabetique

Touchez [By Name]. Pour limiter les résultats de votre recherche, vous pouvez selectionner la dette de la station voulue dans la liste.

REMARQUE

• Il est possible de contrôler l'application Pandora avec la fonction de télécommande. Cependant, vous ne pouvez utiliser que les actions lecture, pause et passer.

Créer une nouvelle station

1 Touchez

2 Touchez I'elément de votrechoix.

Criez un station à partir d'un artiste

Cree une nouvelle station en fonction de l'artiste en cours de lecture.

Criez une station à partir d'un morceau

Cree une nouvelle station en fonction du morceau écoute.

Criez une station à partir d'un genre musical

Affiche I'ecran de liste des genres.

Écran de liste des genres

2 Une nouvelle station est crée à partir du genre seLECTIONné.

A propos de Pandora

REMARQUE

• Dans l'application sur votre appareil, connectez-vous et creez un compte auprès de Pandora. (Si vous n'etes pas encore inscrit, vous pouvez aussi creer un compte sur www.pandora.com.)
• Établissez une connexion Internet.
• Pandora n'est disponible que dans certains pays.
  Veuillez consulter notre site http://www.pandora.com/legal pour obtenir plus d'informations.
• Pandora® étant un service tiers, les specifications sont sujettes à modification sans préavis. Il est donc possible que la compatibilité initiale soit alterée ou que certains ou tous les services ne soient plus disponibles.
• Certaines fonctions de Pandora ne sont pas accessibles depuis cet apparéil.
• En cas de problème lié à l'utilisation de l'application, contactez Pandora à l'adresse suivante : [e-mail].

USB

Connector un périphérique USB

1 Branchez le périphérique USB avec le cable USB. (p.111)

2 Appuyez sur le bouton [HOME].
3 Touchez
4 Touchez [USB]. (p.14)

Déconnectez le périphérique USB

1 Appuyez sur le bouton [HOME].
2 Touchez une source autre que [USB].
3 Debranchez le périphérique USB.

Péripétrique USB utilisable

VoussouspoucezutiliserunecléUSBde mémoire demasse avec cet apparéil.

Le terme « périphérique USB » indique dans ce manuel un dispositif mémoire flash.

A propos du système de fichiers

Le système de fichiers doit être l'un des suivants.

-FAT16-FAT32-exFAT-NTFS

REMARQUE

• Installer la périphérique USB de façon à ce que cela ne vous empêche pas de conduire prudèment.
• Vous ne pouvez pas connecter de périphérique USB au moyen d'un hub USB et d'un lecteur multi-cartes.
• Faites des sauvégardes des fichiers audio utilisés avec cet apparéil. Les fichiers peuvent être effacés en fonction des conditions de fonctionnement du périphérique USB. Nous ne proposons pas d'indemnisations pour les pertes dues à l'effacement de données.

Fonctionnement de base USB

La plupart des fonctions sont utilisables depuis I'écran de contrôle de la source et depuis I'écran de lecture.

REMARQUE

• Mettez le sélection de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.99).

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

1 CODEC

• Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées.

• répète la piste/le dossier en cours.

Chaque fois que vous touche la touche, les modes de répétition changent dans l'ordre suivant;

Répétition de fichier (0), Répétition de dossier (repétition de tous ()

L: Lit de maniere aleatoire tous les

morceaux du dossier en cours. Chaque fois que vous touche la touche, les modes aléatoires changent dans l'ordre suivant;

Fichier au hasard ( × × bction sur arrêt

（

2 Informations sur la piste

• Affiche les informations concernant le fichier en cours.

Seuls les noms de fichier et de dossier sont affichés s'il n'y a pas d'information de balise.

• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est régé sur « ON » dans l'écran de l'interface utilisateur (p.84).

3 Indicateur du mode de lecture/du temps de lecture

• ▶, ▶, etc.: Indicateur du mode de lecture en cours

Les significations des pictogrammes individuels sont les suivantes :

• (lecture), - (avance rapide),

( retour rapide), (pause).

• Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture. (Fichier video uniquement)

4 Touches de commande

• Q] : Fait une recherche de piste/fichier.

Pour plus de détails sur les recherches, voir Recherche (p.41).

• [▶-] [▶-]: Recherche la piste/fichier precedent/suivant.

Touchez et maintenez enforcé pour effectuer une avance ou un retour rapiè. (Annulé automatiquèment au bout d'environ 50 secondes.)

• [▶■]: Lit ou met en pause.

[1]: Affiche l'écran de l'égaliseur graphique. (p.93)

5 Listedescontinus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
  -La pochette du fichier en cours de lecture s'affiche.
• Touchez pour passer de l'illustration au VUMetre.

7 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

Recherche le dossier precedent/ suivant.
- [USB DEVICE CHANGE]:

Se connecte à un autre périphérique USB lorsque deux périphériques USB sont connectés.

(Sauf DDX819WBTL)

8 Éléments indicateurs

• [VIDEO]: Identifie le fichier video.
• [MUSIC]: Identifie le fichier musical.

Écran video

Zone de recherche des fichiers (fichier video uniquement)

Touchez pour faire une recherche du fichier suivant/precedent.

Zone d'affichage des touches (fichier video uniquement)

Touchez pour afficher I'ecran de contrôle.

Recherche

Vous pouvez rechercher des fichiers de musique ou video en procédant comme suit.

1 Touchez [Q].
2 Touchez [V].

3 Choisissez un type de liste.

REMARQUE

• Pour en savoir plus sur les actions de l'écran de liste, voir Écran des listedes (p.17).

Recherche par catégorie

Vous pouvez rechercher un fichier en selectionnant une catégorie.

1 Touchez [Category List].
2 Sélectionnez si vous recherchez des fichiers audio ou des fichiers video
3 Touchez la catégorie de votrechoix.

La liste correspondant à votre choix s'affiche.

4 Touchez pour selectionner I'elément de votrechoix dans la liste. Repetez cette etape jusqu'a ce que vous ayez trouve le fichier youlu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/genre que celui de la piste en cours.

1 Touchez [Link Search].
2 Touchez le type d'etiquette souhaite.
Vous ave le choix entre les artistes, les albums et les genres.

La liste correspondant à votre choix s'affiche.

3 Touchez I'element de votrechoix dans la liste des contenus.

Recherche de dossier

Vous pouvez rechercher un fichier en fonction de la hierarchie.

1 Touchez [Folder List].
2 Touchez le dossier de votrechoix.

Le contenu d'un dossier est affiché lorsqu'you touche celui-ci.

3 Touchez pour selectionner l'element de votrechoix dans la liste. Repetez cette etape jusqu'a ce que vous ayez trouve le fichier youlu.

iPod/iPhone

Préparation

iPod/iPhone connectables

Les modeles suivants peuvent etre reliés a cet apparéil.

Convient pour

iPhone X

iPhone 6 Plus

iPhone 8 Plus

iPhone 6

iPhone 8

iPhone 5s

iPhone 7 Plus

iPhone 5c

iPhone 7

iPhone 5

iPhone SE

-iPod touch (6e

iPhone 6s Plus

génération)

iPhone 6s

REMARQUE

• Dernière liste compatible de iPod/iPhone. Pour plus de détails, voir www.kenwood.com/cs/ce/ipod/.
• En branchant votre iPod/iPhone sur cet apparéil avec le cable de connexion KCA-iP103 d'iPod (accessoire en option), votre iPod/iPhone lit la musique, tout en étant alimenté et rechargé. Notez que l'alimentation de cet apparéil doit être continue.
• Si vous redémarrez la lecture après avoir connecté l'iPod, la musique qui a été lue par l'iPod est jouée en premier.

Connectez un iPod/iPhone

Connexion par fil

Preparation

• Connectez un iPod/Phone avec le KCA-iP103 (accessoire en option) lorsque CarPlay n'est pas connecté.
• Avec un iPhone prénant en charge Apple CarPlay, désactiverz Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.
• Branchez l'IPod/iPhone à la borne USB grise à l'aide du KCA-iP103 (accessoire en option). (Sauf DDX819WBTL)
• Branchez I'iPod/iPhone à la borne USB à l'aide du KCA-iP103 (accessoire en option).
  (DDX819WBTL)
  Seule un iPod/Phone peut etre connecte.

1 Connectez l'iPod/iPhone à l'aide du KCA-iP103. (p.111)
2 Appuyez sur le bouton [HOME].
3 Touchez
4 Appuyez sur [iPod]. (p.14)

Pour débrancher l'iPod/iPhone connecté avec le cable:

Appariez le périphérique iPhone par Bluetooth.

Preparation

Pour connecter un iPhone via Bluetooth, enregistrez-le comme un périphérique Bluetooth et executez au préalable le réglage du profil de la connexion. Voir Enregister l'appareil Bluetooth (p.67) et Connectez l'appareil Bluetooth (p.68).
- Connectez un iPhone via Bluetooth lorsque Apple CarPlay et l'iPod/iPhone ne sont pas connectés via USB.
- Avec un iPhone prénant en charge Apple CarPlay, désactiverz Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.

Fonctionnement de base de l'iPod/iPhone

REMARQUE

• Mettez le sélection de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.99).

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

1 Informations sur la piste

• Affiche les informations concernant le fichier en cours.
• Touchez pour afficher l'écran de la liste des catégories. Voir Recherche par catégorie (p.44).
• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est régé sur « ON » dans l'écran de l'interface utilisateur (p.84).

Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
  -La pochette du fichier en cours de lecture s'affiche.
• Touchez pour passer de l'illustration au VUMetre.

3 Indicateur du mode de lecture/du temps de lecture

• ▷, ▷, etc.: Indicateur du mode de lecture en cours Les significations des pictogrammes individuels sont les suivantes:

• (lecture), - (avance rapide), - (retour rapide), - (pause).

4 Touches de commande

• Q] : Recherche un morceau/un fichier. Pour plus de détails sur les recherches, voir Recherche (p.43).
• [←] [→] : Recherche le morceau/fichier precedent/suivant. Touchez et maintenez enforcé pour effectuer

une avance ou un return rapide. (Annulé automatique au bout d'environ 50 secondes.)

• [▶III]: Lit ou met en pause.
  : Affiche I'ecran de I'egaliseur graphique. (p.93)

5 Listedescontinus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6

• : Repete la piste/l'album en cours.
  Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant;

Répétition du morceau ( ), Répétition de tous les morceaux ( ), Répétition désactivée ( )

L: Lit aléatoirement toutes les plages de l'album actuel. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant;

Chanson au hasard (xionction sur arrêt

7 Éléments indicateurs

• [MUSIC]: Identifie le fichier musical.

Recherche

Vous pouvez rechercher des fichiers musicaux en procédant comme suit.

1 Touchez [Q].
2 Touchez [V].

3 Choisissez un type de liste.

REMARQUE

• Pour en savoir plus sur les actions de l'écran de liste, voir Écran des listedes (p.17).

iPod/iPhone

Recherche par catégorie

Vous pouvez rechercher un fichier en selectionnant une catégorie.

1 Touchez [Category List].
2 Touchez la catégorie de votrechoix.

La liste correspondant a votrechoix s'affiche.

3 Touchez pour selectionner I'elément de votrechoix dans la liste. Repetez cette etape jusqu'à ce que vous ayez trouve le fichier youlu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/groupe/compositeur que celui de la piste en cours.

1 Touchez [Link Search].
2 Touchez le type d'étiquette souhaite.
Vous pouvez selectionner parmi des artistes, des albums, des genres et des compositeurs.

La liste correspondant a votrechoix s'affiche.

3 Touchez I'elément de votrechoix dans la
liste des contenus.

Radio (DDX8706S / DDX819WBTL / DMX9706S)

Utilisation de base de la radio

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source radio, appuyez sur

I'icone [Radio] sur I'écran de seLECTION de la source. (p.14)

REMARQUE

• Mettez le sélection de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.99).

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

1 Affichage des informations

• Affiche les informations concernant la station en cours : Fréquence

Toucher [you] your permit de basculer entre le Contenu A et le Contenu B.

Contenu A: Nom du PS, texte radio, titre et artiste

Contenu B: Genre PTY, Radio Texte Plus

Préroglage #: Numéro de préroglage

• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est réglé sur « ON » dans l'écran de l'interface utilisateur (p.84).

Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant: [AUTO1], [AUTO2],

[MANUAL].

• [AUTO1]: Syntonise automatique sur une station offrant une bonne réception.
• [AUTO2]: Syntonise les stations en mémoire lesunes aprèsles autres.
• [MANUAL]: Commute sur la fréquence suivante manuellement.

3 Touches de commande

• [I_▲▲] [■] : Syntoniser sur une station. Il est possible de changer la méthode de commutation des fréquences (voir 2 Mode de recherche).
  : Affiche I'ecran de I'egaliseur graphique. (p.93)

4Listedespréselections

• Un simple appui sur [ ]/ ] vous permet de changer la taille de l'écran.
  Rappelle la station méorisée.
• En le touchant pendant 2 secondes, il memorise la station en cours de réception.

5 Touches de bande

Change les bandes (entre FM et AM).

6 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [TI] (FM uniquement): Sélectionne le modeinfos-trafic. Pour plus de détails, voir Trafic routier (p.47).

Radio

• [AME]: Prédéfinit automatique les stations. Pour plus de détails voir Mémoire automatique (p.46).
• [PTY] (FM uniquement): Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.47).
• [MONO] (FM uniquement): Sélectionne le mode de réception monaurale.

7 Éléments indicateurs

• [ST]: Indique que l'émission stéreo est actuellément reçue.
• [MONO]: Indique que la fonction monophonique force est active.
• [TI]: Indique l'etat de réception des informations routières. Blanc: Le signal TP est reçu. Orange: Le signal TP n'est pas reçu.

Utilisation de la mémorisation

Mémoire automatique

Vous pouvez enregistrer automatiquement les stations offrant une bonne réception dans la mémoire.

1 Touchez la touche de la bande de votrechoix.

2 Touchez sur le côte gauche de l'écran. Touchez [AME].

3 Appuyez sur [Yes].

La mémorisation automatique se lance.

Mémoire manuelle

Vous pouvez enregistrer la station en cours de réception dans la mémoire.

1 Sélectionnez la station que vous souhaitez mémoriser.
2 Touchez [FM#] (#:1-15) ou [AM#] (#:1-5) dans lequel vous souhaitez enregister la station pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Utilisation de la sélection

Sélection des présélections

Vous pouvez listed et selectionner les stations memorisées.

1 Touchez [K] sur le cote croit de I'ecran. Sélectionnez une station dans la liste.

Recherche par type de programme (syntoniseur FM uniquement)

Vous pouvez symponiser la station qui diffuse le type de programme spécifique lorsque vous écoutez la radio FM.

1 Touchez [Sur le cote gauche de I'ecran. Touchez [PTY].

L'écran de mode du type de programme s'affiche.

2 Sélectionnez dans la liste le type de programme de votrechoix.

3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme selectionné.

Traffic routier (syntoniseur FM uniquement)

Vous pouvez écouter et regarder les informations de circulation routière automatiquement, à l'instant ou l'appareil reçoit un bulletin d'infos-trafic. Cependant, cette fonction nécessite un Systeme de données radio qui contient les informations TI.

1 Touchez [Sur le cote gauche de I'ecran. Touchez [TI].

Le mode d'infos-trafic est activé.

Lorsqu'un bulletin d'infos-trafic réçu

L'écran d'informations routières apparait automatiquement.

REMARQUE

• Il faut que la fonction des informations routières soit activée afin que l'écran des informations routières apparaisse automatiquement.
  Le volume auquel est regle le son pendant la reception de l'infos-trafic est automatiquement memorise. Lors de la reception du prochain bulletin d'infos-trafic, l'appareil rétablit automatiquement le volume sonore.
• Pour annuler des informations routières : Touchez [Cancel].

Symtoniseur HD Radio™ (DDX9906XR / DDX8906S / DMX906S)

Fonctionnement de base du syntoniseur HD Radio

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source HD Radio, touchez l'icone [HD Radio] sur l'écran de seLECTION de la source. (p.14)

REMARQUE

• Mettez le sélection de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.99).
  La diffusion HD Radio est destinée au marché d'Amérique du Nord uniquement.
  La capture d'écran ci-dessous illustré le symponiseur. Elle peut être différente avec la diffusion HD Radio.

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

1 Affichage des informations

• Affiche les informations concernant la station en cours : Fréquence et canal

Toucher [you] your permit de basculer entre le Contenu A, le Contenu B et le Contenu C.
Contenu A: Nom de la station, titre de la chanson, nom de l'artiste
Contenu B: Message de la station, texte radio
Contenu C: Genre PTY, nom de l'album
- Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est réglé sur « ON » dans l'écran de l'interface utilisateur (p.84).

Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant: [AUTO1], [AUTO2],

[MANUAL].

• [AUTO1]: Syntonise automatique sur une station offrant une bonne réception.
• [AUTO2]: Syntonise les stations en mémoire lesunes aprèslesautres.
• [MANUAL]: Commute sur la fréquence suivante manuellement.

3 Picture

• Affiche/dissimule la zone d'image.
• Les informations de l'image ou du logo de station disponibles dans le fichier actuel s'afficht.

4 Panneau de fonction

Appuyez sur le côte gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [10key Direct]: Affiche directement la station / l'écran de recherche de canaux. Pour plus de détails, se reporter à la section Recherche directe (p.51).
• [AME]: Prédéfinit automatique les stations. Pour plus de détails voir Mémoire automatique (p.50).
• [RCV]: Modifie le mode de réception HD Radio. Pour plus de détails, se reporter à la section Mode de réception (p.50).
• [PTY] (FM uniquement): Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.51).

Enregistre les informations relatives à la chanson en cours de réception. Voir Favoris (p.52).
- [Emergency Alerts]: Activez ou désactiver le message d'alerte. Voir Message d'alerte (p.53).
- [Alert Message Log]: Affiche le message d'alerte reçu. Voir Message d'alerte (p.53).

5 Touches de commande

• [I_▲▲] [▶▶] : Syntoniser sur une station. Il est possible de changer la méthode de commutation des fréquences (voir 2 Mode de recherche).
• [CH▼] [CH▲]: Sélectionne un canal.
• [Q] : Affichez l'écran de liste des canaux. Voir Recherche de canal (p.51).
  : Affichez une liste des signets enregistrres. Voir Listedes favoris (p.52).
  : Affiche I'ecran de I'egaliseur graphique. (p.93)

6 Listedespresélections

• Un simple appui sur [K]/] vous permet de changer la taille de l'écran.
  Rappelle la station ou le canal mémorisé.
• Touchez pendant 2 secondes pour memoriser la station ou le canal en cours de réception.

7 Affichage de I'indicateur

Lorsque you receivez une station HD Radio, cela s'éclaire en orange lorsque l'audio est numérique et en gris lorsque l'audio est analogique. Lorsque you receivez une station analogue, cela s'éteint.

8 Touches de bande

Change les bandes (entre FM et AM).

9 Éléments indicateurs

• [MC]: Un programme de multidiffusion numérique est en cours de réception.
• [ANALOG]: Un programme analogue est en cours de réception.
• [DIGITAL]: Un programme numérique est en cours de réception.
• [ST]: Indique que l'émission stéreo est actuèlement reçue.
• [EA]: Blanc: L'alerte d'urgence est activée. Pas d'éclairage: L'alerte d'urgence est désactivée.

Orange: Interruption ou en état d'arrêt momentané/ignore.

HD2/HD3

• A cote des principales stations traditionnelles se trouvent les canaux HD2/HD3, fournissant de nouveaux programmes originaux sur la bande FM

Bookmark

• Une fonction de découverte de musique et de produits qui permet aux utilisateurs d'enregistrer des informations relatives au contenu passant à la radio et donne des informations interactives via des codes QR

Digital Sour

• Très net, qualité audio numérique similaire à un CD pour les consommateurs; élimine les bruits de fond

Program In

• Fournit le nom du morceau, l'artiste, l'ID de la station et d'autres données pertinentes pour enrichir l'expérience de l'auditeur

Artist Expe

Images visuelles, telles qu'unePOCHETEDalbum de morceaux diffusés en direct pardes stations de HD Radio

Emergency

• Fournit des messages essentiels et vitaux au public dans les situations d'urgence

Mode de réception

Permet de définir le mode de réception de la radio.

1 Touchez [Sur le cote gauche de I'ecran. Touchez [RCV].

2 Sélectionnez un mode de réception.

[Auto]

Bascule automatiquement entre l'audio numérique et analogique.

[Digital] (numérique)

Selectionnez cela pour regler uniquement sur audio numérique.

[Analog]

Sélectionnez cela pour régler uniquement sur audio analogue.

Utilisation de la mémorisation

Mémoire automatique

Vous pouvez enregistrer automatiquement les stations offrant une bonne reception dans la mémoire.

1 Touchez la touche de la bande de votrechoix.

2 Touchez [Sur le cote gauche de I'ecran. Touchez [AME].

3 Appuyez sur [Yes].

La mémorisation automatique se lance.

Mémoire manuelle

Vouspouvez enregistrer la station ou le canal en cours de réception dans la mémoire.

1 Sélectionnez la station ou le canal que vous souhaitez mémoriser.
2 Touchez [FM#] (#:1-15) ou [AM #] (#:1-5) à laquelle vous souhaitez associer la station ou le canal, pendant 2 secondes, jusqu'à confirmation par un bip.

Utilisation de la sélection

Sélection des préselections

Vous pouvez afficher la liste des stations ou canaux mémorisés et les sélectionner.

1 Touchez [4] sur le cote croit de l'écran. Sélectionnez dans la liste la station ou le canal de votre choix.

Recherche directe

Vous pouvez symponiser en saississant la fréquence ou le numéro de station souhaïte(e).

1 Touchez [sur le cote gauche de I'ecran. Touchez [10key Direct].

2 Sélectionnéz la méthode de recherche.

3 Saisissez la fréquence ou le nombre de canal.
4 Touchez [Enter].

REMARQUE

• Pour effacer le numéro saisi, appuyez sur [BS].

Recherche de canal

Il est possible d'indiquer le canal souhaite.

1 Touchez [Q].

2 Sélectionner la catégorie voulue dans la liste.

REMARQUE

• Touchez [Info Change] dans la liste des canaux. Sélectionnez l'ordre de la liste (titre de la chanson, nom de l'artiste, nom de l'album).

Recherche par type de

programme

(syntoniseur FM uniquement)

Vous pouvez symponiser la station qui diffuse le type de programme spécifique lorsque vous écoutez la radio FM.

1 Touchez sur le cote gauche de I'ecran. Touchez [PTY].

L'écran de mode du type de programme s'affiche.

2 Sélectionnez dans la liste le type de programme de votrechoix.

3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme selectionné.

Favors

Enregistre les informations de la balise (titre, artiste, album, URL et description) relative au morceau que vous écoutez jusqu'à présent. Les données détaillées et les QR codes peuvent être affichés d'après les informations de la balise qui ont été enregistrées.

Inscription de signet

1 Touchez sur le cote gauche de I'ecran. Touchez

Enregistre unfavori.

REMARQUE

• Jusqu'à 100 favorsie peuvent être enregistrés sur cet apparéil.

Listedesfavoris

Affichage d'une liste de favors enregistrres et d'informations détaillées et du QR code du morceau.

1 Touchez

2 Sélectionnez le favori de votrechoix dans la liste.

Les informations du signet s'affichent.

Delete]

Supprime les favors affichés.

Suppression de favoris

Suppression d'un favori.

1 Touchez [Delete].

2 Sélectionnez le favors à supprimer de la liste.

[All]

Selectionnez tous les favors.

[All]

Efface toutes les coches.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Tous les favorsis selectionnés sont supprimés.

Message d'alerte

Cette fonction sert à receivevoir des messages d'alerte. Vous doivent tout d'abord activer les « Emergency Alerts » (Alertes d'urgence). (p.49)

Lorsqu'un message d'alerte neve

[Snoopze]

Le message d'alerte est efface. Le même message d'alerte ne peut pas etre affiché pendant les 10 prochains minutes.

[Ignore]

Le message d'alerte est efface. Le même message d'alerte ne peut pas etre affiché pendant les 12 prochains heures.

[Allow Alert]

Touchez pour passer à ce canal de la source HD Radio.

Affichage du message d'alerte

Vous pouvez dire le message d'alerte reçu par la suite.

1 Touchez [D] sur le côte gauche de l'écran. Touchez [Alert Message Log] (journal de messages d'alerte).

2 Sélectionnez le Message d'alerte souhaite dans la liste.

Le message d'alerte apparait.

3 Touchez [Close] (fermer).

Utilisation de base de SiriusXM®

Seul SiriusXM® you propose anymore plus de ce que vous aimez écouter, tout au même endroit. Disposez de plus de 140 canaux, musique sans publicité comprise plus le meilleur du sport, des informations, des débats, de la comédie et du divertissement. Bienvenue dans le monde de la radio satellite. Syntoniseur pour vehicule SiriusXM et abonnement requis. Pour de plus amples informations, visitez la page www.siriusxm.com.

Pour écouter la source SiriusXM, touchez l'icone [SiriusXM] sur l'écran de seLECTION de la source. (p.14)

Activation de l'abonnement

• Verifiez votre identifiant radio. L'identifant de la radio satellite SiriusXM est nécessaire pour l'activation et est disponible en allant sur le Canal 0 ainsi que sur l'étiquette qui se trouve sur le symponiseur SiriusXM Connect et son emballage. L'identifant Radio ne comprend pas les lettres I, O, S ou F.
• Activez le syntoniseur de vehicule SiriusXM, à l'aide d'une des deux méthodes expliquées ci-après:
• Pour les utilisateurs résident aux États-Unis En ligne : Visitez www.siriusxm.com/ activatenow
  Telephone : Appelez le service après-vente SiriusXM au 1-866-635-2349
• Pour les utilisateurs résident au Canada : En ligne : Visitez http://www.siriusxm.ca/help/ activation-help/
  Telephone : Appelez le service après-vente XM au 1-877-438-9677

REMARQUE

• Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.99).
  L'accessoire en option est indispensable au fonctionnement du Radio satellite SiriusXM.

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

1 Affichage des informations

• Affiche les informations du canal en cours : Nom du canal

P#: Numéro de préRéglage

N^ + ch : Numéro de canal

Logo:Logo du canal

Toucher I you permit de basculer entre le Contenu A, le Contenu B et le Contenu C.

Contenu A: Nom de l'artiste, titre de la chanson

Contenu B: Informations du contenu, nom de la catégorie

Contenu C: Description du canal, canaux similaires

Touchez pendant 2 secondes pour enregistrer, en tant que contenu d'alerte, l'artiste de la chanson que vous etes en train d'ecouter.

Touchez pendant 2 secondes pour enregistrer la chanson actuelle en tant que contenu d'alerte. Pour plus de détails, voir Alertes de contenu (p.59).

• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est régé sur « ON » dans l'écran de l'interface utilisateur (p.84).

REMARQUE

• Pendant l'obtention du contenu, « Waiting » apparait sur l'affichage.

2 Bouton de bande

Bascule entre les bandes. (SXM1/ SXM2/ SXM3/ SXM4)

3 Illustrations

• Affiche/dissimule la zone d'illustration.
• Affiche les illustrations des albums pour la plupart des chaînes musicales SiriusXM

4 Touches de commande

• [Q]: Affichez l'écran de recherche de catégorie. Pour plus de détails sur les recherches, voir Recherche de catégorie/canal (p.56).
• [II]: Lit ou met en pause. Voir Rediffusion (p.57).
• [CH▼] [CH▲]: Sélectionne un canal.
  : Affiche I'ecran de I'egaliseur graphique. (p.93)

5 Listedespresélections

• Un simple appui sur [ ]/ ] vous permet de changer la taille de l'écran.
  Rappelle le canal méorisé.
• Touchez pendant 2 secondes pour memoriser le canal en cours de réception.

6 Affichage de I'indicateur

Affiche le « Mix » (TuneMix™), « Scan » (TuneScan™), (Traffic & Weather), ou l'indicateur

(SportsFlash™) ainsi que l'intensité du signal reçu à partir du symponiseur SiriusXM.

7 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [Direct Channel]: Touchez et entrez le numéro de votre choix. Pour plus de détails,

se reporter à la section Recherche directe (p.56).

• [SETUP]: Touchez pour afficher l'écran CONFIGURATION SiriusXM. Pour plus d'informations, voir Configuration SiriusXM (p.60).

• [Replay/Live]:Touchez pour activer ou désactiver le mode replay. Voir Rediffusion (p.57).

[Traffic & Weather] Pour SXV300*1

Traffic & Weather Now™ you permit d'acceder au dernier rapport à tout moment. Sélectionnez votre ville à partir du menu de configuration Sélectionner une ville pour Traffic & Weather (p.65) et appuyez sur la touche [Traffic & Weather] pour consulter le dernier rapport. Il commenceràès le début.

(Blanc) : Dejà lus.
(Vert): Nouvelles informations arrivées.
(Pourpre) : En cours de lecture.
Gris):Aucune information.

Pour SXV200 ou SXV100\*2

Active ou déactive la fonction d'infosTraffic et de prévisions météo.

(Blanc) : Fonction activée.
(Pourpre) : En cours de lecture.
Gris) : Fonction désactivere.

[TuneScan]*:Vouspermet d'ecouter quelques secondes des chansons de chacune des chaines musicalesSmartFavorite sur le preréglage actuel de la bande.Reportez-vous à la sectionTuneScanTM(p.58).

[TuneMix]*: Lorsqu'il est activé, il mélange les canaux préreglés sur P1-P6 pour dire un mélange de morceaux de vos canaux favors. Voir TuneMix™ (p.58).
[SportsFlash]: S'affiche pendant SportsFlash™. Touchez pour annuler la fonction SportsFlash™ et returner au canal précédent.Voir SportsFlash™ (p.60) et Configuration de SportsFlash™ (p.64).

*1 Compatibleles avec modèles de symponiseurs SXV300 ou plus récents. Il faudra peut-être quelques minutes après la mise sous tension pour obtenir le premier rapport complet de votre ville. Les canaux d'informations liées au traffic ne sont pas disponibles au Canada.

SiriusXM

2 Lorsque l'appareil est connecté au SXV200 ou SXV100.
3 Compatiblees avec modèles de syntoniseurs SXV200 ou plus récents.
*1 Compatiblees avec modèles de symponiseurs SXV300 ou plus récents.

Mémorisation des canaux dans la mémoire de préseLECTIONs

Vous pouvez memoriser le canal que vous etes en train de receivevoir.

1 Sélectionnez le canal que vous souhaitez mémoriser.
2 Touchez sur le cote droit de I'ecran.

3 Touchez [SXM(1-4) P(1-6)] dans lequel vous souhaitez enregistrer le canal pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Sélection des préseLECTIONs

Vous pouvez listener et selectionner les canaux memorisés.

Pour selectionner a partir de la liste preréglée

1 Touchez [K] sur le cote croit de l'écran. Sélectionnez un canal dans la liste.

Recherche directe

Vous pouvez symponiser un canal directement.

1 Touchez [Sur le cote gauche de I'ecran. Touchez [Direct Channel].

2 Saisir un numero de code et appuyer sur [Enter].

REMARQUE

• Pour effacer le nombre saisi, appuyez sur [BS].

Recherche de catégorie/canal

Il est possible d'indiquer une catégorie donnée et une station.

1 Touchez [Q].

2 Sélectionnez une catégorie.

La listedes canaux s'affiche.

3 Sélectionner la catégorie voulue dans la liste.

REMARQUE

• Tous les canaux dans la catégorie selectionnée apparaissant.
• Toucher [All-Channels] affiche tous les canaux.
• Touchez [Info Change] dans la liste des canaux. Sélectionnez l'élément de votre choix : Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.
• Les catégories portant le préfixe « Featured » sont des favorisés当选ations.
• Les Favoris sont des groupes de canaux créés en utilisant le département de programmation SiriusXM vous permettant de découvert de nouveaux canaux. Les canaux de favors sont dynamiques et peuvent souvent changer, vous permettant de découvert de nouveaux canaux. -Vous pouvez désir d'être averti lorsque le thème saissonnier utilisé est mis à jour. (p.65)

Rediffusion

Vous pouvez redisçuter les 60 dernières minutes du programme du canal sélectionné.

1 Touchez [▶II] ou [Replay] sur le panneau de fonction.

Appuyez pour passer à la piste précédente/ suivante.

Appuyez et maintenez enforcé pour

effectuer un retour / avance rapide. (Annulé automatiquement au bout d'environ 50 secondes.)

■Barre de l'heure de rediffusion/indicateur du mode de lecture

Affiche la capacité des données enregistrées et la position de lecture.

, ,etc.:Indicateur du mode de lecture en cours

Affiche la liste des données enregistrées sur la base du programme.

2 Touchez [Q] pour afficher un écran de la Liste de relecture instantanée.

■LiSTE de relecture instantanee

Touchez pour réexécuter le programme affché.

[Live]: Touchez pour revenir à la musique/ contenu en direct.

Touchez [Info Change]. Sélectionnez l'objet de votre choix :

Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.

Pour revenir à la musique/au contenu en direct

1 Touchez le cote gauche de I'ecran.

2 Touchez [Live].

TuneMixTM

TuneMix™ est un mélange unique de morceaux pris dans un canal de musique préselectionné de la bande préselectionnée SiriusXM actuelle, vous permettant de construire un canal personnelé à partir de deux à 6 canaux. Vous pouvez également sauter les chansons que vous ne souhaitez pas écouter.

1 Touchez [D] sur le côté gauche de l'écran. Touchez [TuneMix] pour le régler sur ON (activer) ou OFF (déactiver).

REMARQUE

• Compatiblees avec modèles de syntoniseurs SXV300 ou plus récents.

SmartFavorites, TuneStart™

Les canaux préselectionnés numérios 1 à 6 de la bande actuelle sont des canaux SmartFavorites.

Le symtoniseur pour vehicule SiriusXM met automatiquement en mémoire tampon le contenu audio diffusé des canaux Smart Favorites en arrêtre-plan.

Vou pouvez returner en arrriere et relire jusqu'à 30 minutes de tout programme d'informations, de discussion, de sport ou musical sur les canaux SmartFavorites. (voir Rediffusion (p.57))

Lorsque vous rejoignez un canal SmartFavorites, les morceaux commenceront au début de chaque piste (TuneStartTM). Vous pouvez activer/désactiver Tune Start. Reportez-vous à la section TuneStartTM (p.65).

REMARQUE

• Compatiblees avec modèles de syntoniseurs SXV200 ou plus récents.

TuneScanTM

TuneScan™ est une fonctionnalité qui lit des échantillons des débuts de plusieurs chansons mémorées à partir de chaque canal SmartFavorites jouant essentiellement des sélections musicales.

Vou pouvez facilement acceder à un large échantillonnage musical et écouter les chansons qui vous plaient en arrêtant le balayage.

1 Touchez sur le côte gauche de l'écran.

2 Touchez [TuneScan] pour commencer à numériser vos canaux SmartFavorites.

Vouescouterezquelques secondedes chansons dechacune deschainesmusicalesSmartFavorite.

3 Pendant la lecture de votre chanson préféree, touchez [TuneScan] à nouveau pour commencer à écouter cette chanson.

Le balayage se termine et le morceau est lu en continu.

REMARQUE

• Pour annuler TuneScan™, touche le côte gauche de l'écran. Touchez [TuneScan].
• Maintenez enforcé [TuneScan] pour annuler TuneScan, et la lecture de la musique/contenu qui était présente (e) sur le canal avant le démarrage de Tune Scan reprend.
• Compatiblees avec modèle de syntoniseurs SXV200 ou plus récents.

Traffic & Weather Now™

Traffic & Weather Now™ you permit d'acceder au dernier rapport à tout moment. Sélectionnez votre ville dans le menu de configuration Sélectionner une ville pour Traffic & Weather (p.65).

1 Touchez sur le cotoe gauche de I'ecran.

2 Touchez [Traffic & Weather].

Le rapport commence des le début. Pour interrompre et returner au canal precedent, touchez-le a nouveau.

Affichage de l'indicateur

• (Blanc) : Déjà lus.
  (Vert): Nouvelles informations arrivées.
  (Pourpre) : En cours de lecture.
  Gris):Aucune information.

REMARQUE

• Compatibleles avec modèles de syntoniseurs SXV300 ou plus récents.

Alertes de contenu

Lorsqu'une émission diffusée en rapport avec l'artiste, le morceau ou l'équipe enregistrée commence, un écran de liste de contenu d'alerte s'affiche pour vous permettre de passer du canal en cours au canal approprié.

1 Lorsque la diffusion du contenu enregistré démarre, un écran de liste d'alerte de contenu apparait.

2 Sélectionnez dans la liste le contenu de votrechoix.

REMARQUE

• Touchez [Type]. Sélectionnez l'élement de votrechoix. Alerte d'artiste, alerte de chanson, GameAlertTM
  Pour apprendecommencenregister des artistedeschansonsverslafonctiond'alerte decontenu,reportez-vousa1 Affichage des informations dansUtilisationde base de SiriusXMp54
• Pour apprendre comment configurer la fonction d'alerte de contenu et selectionner les équipues pour les alertes, voir Paramétres des alertes de contenu (p.63).

SportsFlash™

Sportsflash™ you avertit lorsque le jeu de vos équipes sportives favorites est exceptionnel pendant un match. Sélectionnez pour régler et écoutez le déroulement du jeu comme en direct. Continue à écouter le match ou returnez au précédent canal.

1 Lorsqu'un grand match est en train de se jouer, un écran d'alerte apparait.

■[Listen]

Touchez pour passer à ce canal et dire le grand match.

■[Ignore]

Touchez pour annuler cette alerte
SportsFlash spécifique. En touchant [Ignore]
permét d'ignoreer l'alerte spécifique en question mais permettra les alertes futures pour ce jeu.

[Cancel]

Touchez pour annuler l'alerte SportsFlash.
Aucune alerte pour ce match ne sera affichée ensuite.

REMARQUE

• Compatiblees avec modèles de syntoniseurs SXV300 ou plus réçents.
  Pour savoir comment configurer la fonction d'alerte SportsFlash, reportez-vous à la section Configuration de SportsFlashTM (p.64).

Configuration SiriusXM

1 Touchez [sur le cote gauche de I'ecran. Touchez [SETUP].

L'écran SiriusXM SETUP s'affiche.

Consultez les sections qui suivent pour chaque réglage.

• Configuration du code parental (p.61)
• Configuration du contrôle parental (p.61)
• Configuration du saut de station (p.62)
• Configuration des alertes de contenu(p.63)
• Configuration des équipes pour SportsFlash™ (p.64)
• Sélection de la ville pour Traffic & Weather Jump ou Traffic & Weather Now™ (p.65)
• Sélection des messages de mise à jour des bandes utilisées (p.65)
• Configuration de TuneStart™ (p.65)
• Réinitialisation (p.65)

Code parental

Vous pouvez configurer un code parental SiriusXM.

1 Touchez [Parental Code] sur l'écran de configuration SiriusXM.

L'écran de contrôle du code d'accès parental s'affiche.

REMARQUE

• Le nombre de code est configuré par défaut sur "0000".

2 Saisissez le code actuel et appuyez sur [Enter].

Le premier écran du code d'accès parental s'affiche.

3 Saisir le nouveau code et appuyer sur [Enter].

Le 2ème écran du code d'accès parental s'affiche.

4 Saisissez le même numero de code que celui saisi à l'objet 3 et touchez [Enter].

Le numero du code est confirmé et le code parental SiriusXM est à present programme.

Contrôle parental

Le contrôle parental est une fonctionnalité qui permet à l'utilisateur d'éviter l'accès non autorisé à des contenus réservés aux femmes et à des stations selectionnées par l'utilisateur.

1 Touchez [Parental Control] sur l'écran de CONFIGURATION SiriusXM.
2 Touchez [User], [Mature] ou OFF.

[User]

Verrouille uniquely les chaînes sélectionnées.

[Mature]

Verrouille les chaînes classées « mature » (pouradultes)uniquement.

OFF

Désactive les verrouillages de contrôle parental et utilisateurs.

3 Saisissez le code parental que vous avez initialement saisi tel qu'indiquedans Code parental (p.61) puis appuyez sur [Enter].

Lors de la selection de [User]

Cela vous permet de restreindre l'accès à tout canal SiriusXM (canal de verrouillage parental).

1 Touchez [Parental Lock Channel Selection] sur l'écran de CONFIGURATION SiriusXM.

L'écran de contrôle du code d'accès parental s'affiche.

REMARQUE

• Vous doivent désigné le code parental au préalable, comme indiqué dans Code parental (p.61).

2 Saisissez le code parental que vous avez initialement saisi, tel qu'indiquedans Code parental (p.61) puis appuyez sur [Enter].

L'ecran Parental Lock Category Select s'affiche.

3 Touchez la catégorie de votrechoix dans la liste.

Affiche tous les canaux dans la catégorie selectionnée.

REMARQUE

• Touchez [All-Channels] pour afficher tous les canaux.
• Pour supprimer le paramètre de verrouillage parental de canal, touchez [Disable All] puis touchez [YES] sur l'écran de confirmation.

4 Touchez chaque canal de la liste puis réglez-le sur ON (marche) ou OFF (arrêt).

[ON]: Verrouille le canal.

OFF: Déverrouille le canal.

REMARQUE

• Touchez [Info Change]. Sélectionnez l'élément de votre choix : Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.

Saut de station

Vous pouvezCHOISIR de sauter (ou ignorer) les stations qui ne vous interessent pas.

1 Touchez [Skip Channel Select].

L'écran Skip Category Select s'affiche.

2 Touchez la catégorie de votreCHOix dans la liste.

Affiche tous les canaux dans la catégorie selectionnée.

3 Touchez chaque canal dans la liste puis réglez-le sur ON ou OFF.

REMARQUE

• Pour supprimer le paramètre de saut de canal, touchez [Disable All] puis touchez [YES] sur l'écran de confirmation.
• Touchez [Info Change]. Sélectionnez l'élement de votre choix : Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.
• Les fonctions Canal direct et Mémoire prérgélee, vous permettent de seLECTIONner les canaux.

Paramètres des alertes de tenu

Activation d'une alerte de contenu

1 Touchez [Content Alerts] sur l'écran de CONFIGURATION SiriusXM.

La fonction d'alertes de contenu est activée ou désactivée. Le choix par défaut est "ON".

Selection du contentu pour les alertes de contenu

1 Touchez [Content Alerts Contents Set] sur I'écran de CONFIGURATION SiriusXM.
2 Sélectionnez le contenu que vous poulez configurer.

REMARQUE

• Pour annuler toutes les alertes de contenu, touchez [Clear] puis touchez [YES] sur l'écran de confirmation.
• Sélectionnez OFF pour le contenu pour lequel vous voulez désactiver l'alerte de contenu.

3 Touchez chaque élément de la liste de contenu que vous pouze régler, en le cochant ou en le décochant.

REMARQUE

• Vous pouvez seLECTIONner jusqu'à 60 artistes ou chansons.

Pour supprimer l'artiste et la chanson

1 Touchez [Delete].

2 Touchez le(s) contenu(s) dans la liste que vous souhaitez selectionner.

[☑All]

Sélectionne tous les contenus.

[□AII]

Efface toutes les coches.

3 Touchez [Delete] puis touchez [YES] sur l'écran de confirmation.

Pour selectionner une Team

Soyez alerté lorsqu VOtee equepe sportive prefeee est en train de jour sur une autre station SiriusXM avec GameAlertTM

1 Touchez [My Games].

2 Touchez la division de votre choix dans la liste.

SiriusXM

3 Appuyez sur l'equipe(s) dans la liste que vous souhaitez selectionner.

REMARQUE

• Vous pouvez selectionner jusqu'à 30 équipes.

Configuration de SportsFlash™

Activer SportsFlash

1 Touchez [SportsFlash] sur l'écran de CONFIGURATION SiriusXM.

SportsFlash est activé ou désactiver. Le besoin par défaut est "ON".

Selection de SportsFlash Beep

1 Touchez [SportsFlash Beep] sur l'écran de CONFIGURATION SiriusXM.

SportsFlash Beep est activé ou désactivé. Le besoin par défaut est "ON".

Selection des équipes pour SportsFlash

1 Touchez [SportsFlash Team Set] sur l'écran de CONFIGURATION SiriusXM.

L'écran de configuration de l'equipe s'affiche.

2 Touchez [Edit].

3 Touchez la division de votrechoix dans la liste.

4 Touchez chaque equipe dans la liste que vous souhaitez selectionner.

5 Appuyez deux fois sur

Edit]

Permet de régler et de retarder les équipes.

■[Priority]

Configure la priorité d'une équipe.

[Clear]

Permet de-retirer toutes les équipes qui ont eté réglées.Touchez [Clear].Lorsque l'écran de confirmation s'affiche,touchez [YES].

REMARQUE

• Sportsflash™ est disponible sur les modèles de syntoniseurs SXV300 ou plus récents.
• Vous pouvez ajouter jusqu'à 50 équipes.

Réglez la priorité d'équipe SportsFlash™

1 Touchez [Priority].

2 Reglez la priorité d'une equipe.

La priorite est configurée sur réinitialisation à chaque fois que vous touche une Équipe.

3 Touchez [Done].

REMARQUE

• Vous pouvez régier la priorité sur un maximum de 5 équipes.
  Lorsque la priorite a déjà ete reglee pour 5 equipes,elle ne peut pas etre reglee pour une qualconque autre equipoe.Supprimer une equipoe inutile.

Sélectionner une ville pour Traffic & Weather

Vous pouvez selectionner la ville pour laquelle vous souhaitez receivevoir les prévisions Traffic & Weather de SiriusXM et les écouter depuis le début.

1 Touchez [Traffic & Weather City Select] sur l'écran de CONFIGURATION SiriusXM.
2 Touchez [4] et ▶ pour sélectionner une ville.

Selection des messages de mise à jour de bandes utilisées

Vous pouvezCHOISIR d'etre averti lorsque le thème saissonnier utilise est mis à jour.

1 Touchez [Featured Bands Update Messages] sur l'écran de CONFIGURATION SiriusXM.

Les messages de mise à jour de bandes utilisées sont actifs ou désactivés.

TuneStartTM

1 Touchez [Tune Start] sur l'écran de CONFIGURATION SiriusXM.

La fonction TuneStart est activée ou désactivée.

Lechoixpardéfautest“ON”

Reinitialisation

1 Touchez [SiriusXM Reset] sur l'écran de CONFIGURATION SiriusXM.
L'écran de confirmation s'affiche.
2 Touchez [YES].
Tous les réglages SiriusXM sont réinitialisés sur leurs valeurs par défaut.

Utilisation du Bluetooth

L'utilisation de la fonction Bluetooth vous permet d'utiliser différentes fonctions telles que l'écoute du fichier audio et de passer/recevoir un appel.

Informations pour l'utilisation de périphériques Bluetooth®

Bluetooth

Bluetooth est une technologie de communication radio sans fil à courte distance pour les appareils portables tels que les téléphones portables, les ordinateurs portables et autres appareils.

Les péripériques Bluetooth peuvent être connectés sans cables et sans communiquer les uns avec les autres.

REMARQUE

• Pendant que vous conduisez, ne réalisez pas d'opérations compliquées telles que la composition d'un numéro, l'utilisation du repertoire téléphonique, etc. Pour réaliser ces opérations, arrêtez votre voiture dans un endroit s ur.
• Il se peut que certains péripériques Bluetooth ne puissant pas être connectés à cet apparéil en fonction de la version Bluetooth du péripéroide.
• Cet apparéil peut ne pas fonctionner avec certains périhériques Bluetooth.
• Les conditions de connexion peuvent varier en fonction des circonstances autour de vous.
• Certains péripériques Bluetooth sont déconnectés lorsque cet apparéil est mis hors tension.
• Les-appareils Bluetooth ne peuvent pas etre utilisés lors de l'utilisation d'Apple CarPlay.
  L'appareil Bluetooth actuellement connecté un autre apparéil est déconnecté quand un iPhone compatible avec Apple CarPlay est connecté.

À propos du téléphone mobile et du lecteur audio Bluetooth

Cet apparéil est conforme aux caractéristiques techniques suivantes de la norme Bluetooth :

Version

Bluetooth Ver. 5.0

Profils

Telephone mobile :

HFP (V1.7) (Profil mains libres)

SPP (Profil port série)

PBAP (Profil d'accès au repertoire

telephonique)

Lecteur audio :

A2DP (Profil de distribution audio avancée)

AVRCP (V1.6) (Profil de télécommande audio/ video)

Codec son

SBC, AAC

REMARQUE

• Les appareils disposant de la fonction Bluetooth sont certifiés conformes à la norme Bluetooth d'après la procédure prescrite par Bluetooth SIG.
• Cependant, il est possible que ces apparciels ne pouissant pas communiquer avec certains types de téléphones portables.

Enregisterl'appareil Bluetooth

Il est indispensable de déclarer à l'appareil le lecteur audio ou le téléphone mobile Bluetooth avant de pouvoir utiliser la fonction Bluetooth.

Vous pouvez enregistrer jusqu'à 10 apparéils Bluetooth.

REMARQUE

• Vous pouvez enregistrer jusqu'à 10 appareils Bluetooth. Si vous essayez d'enregistrer un 11ème appareil Bluetooth, l'appareil Bluetooth connecté à la date la plus ancienne sera effacé pour pouvoir enregistrer la 11ème.
• L'appareil est compatible avec la fonction Easy Pairing (Appairage Facile) d'Apple. Lorsqu'un iPod touch, ou iPhone connecté précédemment via la borne USB est connecté de nouveau, une boite de dialogue d'authentication apparait. L'authentication sur cet apparéil ou sur un smartphone iOS permet d'enregistrer le smartphone en tant que périphérique Bluetooth.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Bluetooth].

L'ecran de configuration Bluetooth s'affiche.

4 Touchez [Select Device] sur l'écran de configuration du Bluetooth.

5 Touchez +ur l'écran de seLECTION de l'appareil.

La fenêtre de dialogue d'attente d'appariement Bluetooth apparait.

REMARQUE

• Vous pouvez aussi enregistrer un iPhone sur l'écran de la liste des appareils Apple CarPlay. (p.30)
• Lorsque ni Apple CarPlay, ni Android Auto, ou encore un téléphone Bluetooth mains-libres n'est connecté, appuyez et maintenez le bouton ] enforcé pour afficher la boite de dialogue de mise en attente d'appariement Bluetooth.

6 Recherche l'appareil ( « DDX* »/ « DMX* ») à partir de votre smartphone/telephone portable.

Complétez les étapes 6 à 9 dans un début de 30 secondes.

7 Utilisez votre smartphone/telephone portable en fonction des messages affichés.

• Confirmez la requête sur le smartphone/telephone portable.

- Entre le code PIN sur votre smartphone/telephone portable.

Le code PIN est défini par défaut en tant que « 0000 »

8 Sélectionnez la fonction que vous pouze utiliser.

Selectionnez le numero mains libres pour vous connecter.

A2DP/SPP [Audio/App]

Selectionnez si vous désirez utiliser l'application de lecture audio de votre smartphone sur A2DP et les autres applications de votre smartphone sur SPP.

PBAP [Phonebook DL]

Sélectionnez si vous désírez transférer les données de votre réseau téléphonique.

9 Appuyez sur [Yes].

Lorsque la transmission et la connexion des données sont terminées, l'icone de connexion au Bluetooth apparait sur l'écran.

REMARQUE

• Pendant l'enregistrement de l'iPhone qui est disponible sans fil pour Apple CarPlay, un message de confirmation s'affiche.

• [Yes]: Affiche l'écran d'Apple CarPlay pour une connexion sans fil.

• [No] : Apple CarPlay n'est pas connecté. Lors de l'utilisation d'Apple CarPlay, reportez-vous à la section Sélectionner un apparéil Apple CarPlay (p.30).

Configuration Bluetooth

REMARQUE

• La configuration de la fonction Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Bluetooth].

L'ecran de configuration Bluetooth s'affiche.

Consultez la section qui suit pour chaque option.

• Connectez l'appareil Bluetooth (p.68)
• Modifiez le code PIN (p.70)
• Changez le nom de l'appareil (p.69)

Connectez l'appareil Bluetooth

1 Touchez [Select Device] sur l'écran de configuration du Bluetooth.

2 Appuyez sur le nom du périhérique que vous souhaitez connecter.

L'écran de sélection des profils apparait.

REMARQUE

• Si le pictogramme est en surbrillance, cela indique que l'appareil correspondant sera utilisé.
• Vous ne pouvez pas selectionner un apparéil Android connecté en tant qu' apparéil Android Auto.

3 Définissez chaque profil de la manière suivante.

[TEL (HFP) 1], [TEL (HFP) 2]

Selectionnez quand le périphérique est connecté avec l'unité comme téléphone mains libres 1 ou 2.

[Audio (A2DP)/App (SPP)]

Selectionnez pour interconnector avec une application installee sur un smartphone ou pour utiliser un lecteur audio.

4 Touchez [Close] (fermer).

Pour supprimer l'appareil Bluetooth enregistré

1 Touchez 60 l'écran de seLECTION de l'appareil.

2 Touchez le nom du périphérique pour vérifier.

[☑All]

Sélectionne tous les périphériques Bluetooth.

[□All]

Efface toutes les coches.

REMARQUE

• Vous ne pouvez pas selectionner un apparéil Android connecté en tant qu' apparéil Android Auto.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Tous les appareils selectionnés sont supprimés.

REMARQUE

• Si l'appareil compatible avec Apple CarPlay sans fil est supprimé, le même apparéil est supprimé de l'écran de la liste des apparéils Apple CarPlay.

Changer le nom du périphérique

1 Touchez [Device Name] sur l'écran de CONFIGURATION du Bluetooth.

L'écran Changer le nom du périphérique s'affiche.

2 Touchez et maintenez
3 Entrez le nom du périphérique.

4 Touchez [Enter].

Modifiez le code PIN

1 Touchez [PIN Code] sur l'écran de CONFIGURATION du Bluetooth.

L'écran Changer le code PIN s'affiche.

2 Touchez et maintenez
3 Entre z le code PIN.

4 Touchez [SET].

Lecture de l'appareil audio Bluetooth

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour sélectionner la source Bluetooth, touchez l'icone [Bluetooth] sur l'écran de sélection de la source. (p.14)

REMARQUE

• La source audio Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.
• La source audio Bluetooth est désactiver lorsque l'appareil regle comme audio (A2DP)/App (SPP) utilise Android Auto.

3. Utilisation de base du module de teeth

1 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
• Touchez pour passer de l'illustration au VUMetre.

2 Indicateur du mode de lecture/du temps de lecture

▶, II: Indicateur du mode de lecture en cours Les significations des pictogrammes individuels sont les suivantes :
- (lecture),▶(avance rapide),▶(retour rapide),■(pause),■(arret).

3 Touches de commande*

• [Q]: Recherche un fichier. Voir Recherche de fichier (p.72).
• [I▶I] [▶I]: Recherche le contenu précédent/ suivant.

Touchez et maintenez enforcé pour effectuer une avance ou un retourrapide. (Annulé automatiquement au bout d'environ 50 secondes.)

• ·[I]：Pause.
  : Affiche I'ecran de configuration Bluetooth.(p.68)
  [ ]: Affiche l'écran de l'égaliseur graphique. (p.93)

4 Compilation KENWOOD

Les apparèils audio Bluetooth peuvent être facilement changés pour jouer de la musique. Se référer à Compilation KENWOOD (p.71).

5

• : Repete la piste/le dossier en cours.
  Chaque fais que vous touchez la touche, les modes de répétition changent dans l'ordre suivant;
  Répéter fichier (repéter dossier (), Répéter toutes les chansons (met de la répétition (
• Lit de manière aléatoire tous les
  morceaux du dossier en cours. Chaque fois que
  vous touche la touche, les modes aléatoires
  changent dans l'ordre suivant;
  Dossier aléatoire (bus aléatoires(), Arret de la fonction aléatoire()

6 Affichage des informations *

• Affiche les informations du nom de la piste.
• Nom du péripérisque connecté.

• Réduire la taille du texte d'informations sur la chanson lorsque le « petit texte audio » est régé sur « ON » dans l'écran de l'interface utilisateur (p.84).

• Ces éléments ne sont affichés que lorsque le lecteur audio connecté prend en charge le profil AVRCP.

REMARQUE

• Les touches de commande, les indications et les informations affichées sur l'écran différé selon l'appareil connecté.
• Si les touches de commande ne sont pas affichées, utilisez celles du lecteur.
• Selon le téléphone mobile ou le lecteur audio utilise, il peut arriver que les informations texte ne soient pas affichées alors que le son est audible et que vous pouvez agir dessus.
• Si le volume est trop bas, augmentez-le sur vous téléphone mobile ou sur votre lecteur audio.

■ Compilation KENWOOD

Jusqu'à 5 apparueils audio Bluetooth peuvent etre connectés et changes facilement pour dire la musique.

1 Touchez

Une listedesperiphériques enregistrres s'affiche.

2 Touchez nu nom de l'appareil que you souhaitez connecter.

• Toucher [a] permit d'afficher l'ecran de configuration de la connexion de l'appareil Bluetooth. (p.68)
  Appuyer sur [1] sur la gauche de l'appareil connecté necte cet apparéil.

Appareil utilise normalement.
Appareil utilise pour la Compilation KENWOOD

3 Touchez ] (blanc) sur la gauche du nom de l'appareil qui doit etre lu. [blanc) se transforme en] (violet) et lance la lecture.

• (Gris): Pas connecté.
• (Blanc): Connecté.
  (Pourpre):Pendant la lecture.

4 Touchez

REMARQUE

• Si un périphérique audio Bluetooth connecté est utilisé pour dire de la musique, les connexions sont changées.
  Lorsqu'une source Bluetooth est commutée sur une autre source, ses paramétres sont supprimés et la connexion est rétablie sur celle qui a precedé le changement de source.
• Vous ne pouvez pas selectionner un apparéil Android connecté en tant qu' apparéil Android Auto.

Recherche de fichier

1 Touchez [Q].
2 Touchez le fichier ou le dossier de votrechoix.

Le contenu d'un dossier est affché lorsque vous touche celui-ci.

3 Touchez l'element de votrechoix dans la
liste des contenus.

• Pour l'utilisation de l'écran de liste, voir Écran des listings (p.17).

Utilisation du module mains-libres

Vous pouvez utiliser la fonction téléphone en connectant le téléphone Bluetooth à cet apparéil.

REMARQUE

• Si vous utilisez la fonction mains libres frequentlyment, deplacez la touche de raccourci TEL (icone) sur I'ecran d'accueil. (p.15)
• Lorsque l'application Apple CarPlay ou Android Auto est connectée, la fonction Bluetooth Mains libres et les connexions de deux périphériques Bluetooth ne peuvent pas être utilisées. Seule la fonction Mains libres Apple CarPlay ou Android Auto peut être utilisée.

Effectuez un appel

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [TEL].

L'écran mains-libres s'affiche.

REMARQUE

• Si vous telétéphone portable est compatible avec PBAP, vous pouvez afficher le réseau téléphonique et les listedes d'elles sur l'écran tactile lorsque le téléphone cellulaire est connecté.

• Répertoire téléphonique: jusqu'à 1000 entretes

• Jusqu'a 50 entrees, y compris appels composés, appels reçus et appels manqués

4 Sélectionnez une méthode de numération.

Appel depuis l'histoire des appels
[明]: Appel depuis le repertoire téléphonique
- [ ]: Appel depuis un numéro présélectionné
Appel en saissant un numero de téléphone

- Sélectionnez le téléphone mobile à utiliser

Lorsque you connectez deux téléphones portables

1) Appuyez sur [Device name1 Device name2] pour selectionner le telephone que vous pouze utiliser.

-Configuration Bluetooth

1) Touchez [2]. L'écran de configuration Bluetooth s'affiche.

Reconnaisance vocale

1) Appuyez sur [p.74]

REMARQUE

• Les pictogrammes d'etat, notamment ceux représentant une batterie et une antenné, peuvent être différents de ceux affichés sur le téléphone portable.
• Le fait de configurer le téléphone portable au mode privé peut désactiver la fonction mains libres.

Appel depuis l'histoire des appel

1 Touchez
2 Sélectionnez dans la liste le numéro de téléphone.

Appel depuis le réseau téléphonique

1 Touchez

2 Touchez

3 Sélectionner l'initiale.

• Les caractères n'ayantaucun nom correspondant ne sont pas affichés.
• Un premier caractère avec un accent tel que « ù » peut être cherché à l'aide d'un caractère sans accent « u ». Un caractère avec un accent dans la phrase ne peut pas être cherché.

4 Sélectionnez la personne que vous souhaitez appeler dans la liste.

Utilisation du Bluetooth

5 Sélectionnez dans la liste le numéro de téléphone.

REMARQUE

• Vous pouvez trier les numéroes de téléphone dans la liste par nom de famille ou par prénom. Pour plus de détails, voir Configuration Mains libres (p.77).

Appel depuis un numero préselectionné

1 Touchez

2 Touchez le nom ou le numéro de téléphone.

Appel par entree d'un numero de telephone

1 Touchez

2 Utilisez les touches numériques pour entrer un numero de téléphone.

3 Touchez

Reconnaisance vocale

Vous pouvez acceder à la fonction de reconnaissance vocale du téléphone portable branché sur cet apparéil. Vous pouvez effectuer une recherche dans le réseau téléphonique par la voix. (La fonctionnalité dépend du modele de votre téléphone portable.)

1 Appuyez sur le bouton pendant 1 seconde.

DDX9906XR / DDX8906S / DDX8706S

DMX906S / DMX9706S

DDX819WBTL

L'écran de reconnaissance vocale apparait.

2 Commencez à parler.

REMARQUE

• Vous pouvez utiliser la fonction de reconnaisance vocale en touchant sur l'écran mains libres.

Réception d'un appel

1 Touchez pour répondre à un appel téléphonique ou

pour rejoeter un appel entrant.

REMARQUE

• Pendant la surveillance de l'image par laamera de vision, cet écran ne s'affiche pas même si un appel est reçu.

Pourmettrefinà l'appele

1 Pendant une conversation, touchez

Actions possibles pendant un appel

Régler le volume de votre voix

1) Touchez [Speech Quality].
2) Touchez [4] ou [4] pour [Microphone Level].

Régler le volume de réception

Appuyez sur le bouton [] ou [] .

DDX9906XR/DDX8906S/DDX8706S

DMX906S / DMX9706S

DDX819WBTL

- Mettre votre voix en sourdine

Touchez pourmettrevoirensourdineouannulercettefonction.

- Envoyer la tonalité de numérotation

Touchez [DTMF] pour afficher l'écran de saisie des tonalités.

Vou pouvez envoyer des tonalités en touchant les touches voulues à l'écran.

- Passer d'une destination de sortie vocale à une autre

Lorsque vous receivez un nouvel appel alors que vous estes en cours de conversation, vous pouvez repondre au nouvel appel entrant en touchant ]. L'appeI en cours est alors mis en attente.

Chaque fais que vous touchez ],vous changez de correspondant.

Touchez J pourmettre fin à l'appelen cours etpasser sur I'appelen attente.

Pour fermer la fenetre contextuelle Mains-Libres

Touchez [× ] pour fermer I'ecran contextuel Mains-Libres.

Pour l'afficher à nouveau

① Appuyez sur le bouton [HOME].
② Touchez
③ Touchez [TEL].

Prérglage de numérios de téléphone

Vous pouvez enregistrer dans l'appareil les numeros de téléphone que vous utilisez souvent.

1 Touchez

2 Touchez [Edit].

3 Sélectionnéz où prédéfinir.

Delete all]

Pour supprimer tous les numéroes préreglés, touchez [Delete all] puis touchez [Yes] sur l'écran de confirmation.

4 Sélectionnez comment prédéfinir.

Selectionnez le numero a prerégler a partir du repertoire téléphonique. Voir Appel depuis le repertoire téléphonique (p.73).

[Add number direct]

Saisissez directement le numero de téléphone et touchez [SET] (regler).
Voir Appel par entree d'un numero téléphone (p.74).

[Delete]

Pour supprimer un numero prérégle, touchez [Delete] puis touchez [OK] sur l'écran de confirmation.

Transfert vers le repertoire téléphonique

Vous pouvez transférer des données de repertoire téléphonique de votre smartphone Bluetooth à l'aide du PBAP.

1 Touchez

2 Touchez

Le transfert des données du repertoire téléphonique démarre.

REMARQUE

• Si le repertoire téléphonique contient plus de 1 000 entrées, les données du repertoire téléphonique ne peuvent pas être transférées.
• Si,aucun repertoire telephonique n' a eté tléchége,appuyez sur [Download Phonebook Now] pour commencer le tléchéargement du repertoire.

Suppression du repertoire téléphonique

1 Touchez

2 Touchez le nom à vérifier.

[AI]

Coche toutes les cases.

□AII]

Efface toutes les coches.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Configuration Mains libres

Vous pouvez effectuer divers réglages pour la fonction mains libres.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Bluetooth].

L'ecran de configuration Bluetooth s'affiche.

4 Touchez [TEL SETUP].

L'écran de configuration du téléphone s'affiche.

5 Reglez chaque fonction comme suit.

■[Bluetooth HF/Audio]

Selectionnez les haut-parleurs pour la sortie de son à partir du téléphone portable (tel qu'un appel téléphonique vocal et la sonnerie) et le lecteur audio Bluetooth.

[Front]: Diffuse le son par les haut-parleurs avant.

All: Diffuse le son par tous les haut-parleurs.

[Auto Response]*

Définisse un temps de réponse automatique pour prendre un appel entrant.

OFF: Désactive la fonction de réponse automatique.

[1/5/10/15/20/25/30]: Définit la durée de la sonnerie (en seconde).

[Auto Pairing]

Lorsque le réglage est fait sur "ON", la fonction Auto Pairing est activée pour enregistrer automatiquement le iPod touch, ou le iPhone connecté à cet apparéil.

ON: Active la fonction d'appariement automatique d'Apple.

OFF: Désactive la fonction d'appariement automatique d'Apple.

[Sort Order]

Définissez la façon de trier les données dans le repertoire du téléphone portable.

[First]:Trie les données par prénom.

Last: Trie les données par nom de famille.

• Soit le temps de réponse auto configuré sur cet apparéil soit le temps régle sur le téléphone portable, c'est le temps le plus court qui prend effet.

6 Touchez [OK].

Autres apparèils externes

Caméra de vision

REMARQUE

Pour la connexion d'une camera, voir page p.113.
Pour utiliser laamera de recul, la connexion du fil REVERSE est requise. (p.107)
- Si [Rear Camera Interruption] est actif, l'écran de laamera est affché lorsque vous passez la vitesse en position de recul (R).

Affichez l'écran de laamera

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [Camera].

L'écran de laamera de vision s'affiche.
3 Réglez chaque option comme suit.

Pour effacer le message d'advertisement, touchez l'écran.

1 Sélection du mode de vueamera *1

Touchez pour afficher les touches de commutation de laamera. Il est nécessaire de regler « Camera Assignment Settings » au préalable. Voir Pour activer laamera de vue (p.78).

2 Arret de laamera

Touchez pour quitter l'écran de laamera.

3 Basculement du guidage *2

Touchez à chaque fois pour activer ou désactiver le guidage.

4 Changer l'angle *2

Touchez chaque fois pour changer les angles de laamera.

1 Lorsque deux ou plusieurs caméras, arrière, avant, gauche et croite sont connectées à cet apparéil.
2 Lorsque le modele CMOS-3xx est connecté à cet apparéil.

Pour activer laamera de vue

1 Touchez 1].

Les touches de commutation de la camera s'affichent sur le cote gauche/ droit.

2 Sélectionnez uneamera de vue que vous poulez activer.

REMARQUE

La position de l'affichage des touches de commutation de laamera est contraire au réglage [Parking Assist Position]. (p.84)
- Pour passer à l'image autre que celle de la camera sélectionnable depuis les touches de commutation de laamera, modifier la fonction des touches à l'exception de « Rear » dans [Camera Assignment Settings]. (p.79)

Configuration des caméras

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [SETUP].
L'ecran de menu de configuration s'affiche.

3 Touchez [Camera].

L'écran de laamera apparait.

4 Reglez chaque option comme suit.

Parametres d'affection de camera Configurez l'affection de laamera. Voir Pour configurer les réglages d'affection de laamera (p.79).

[ON]: Affiche l'imagé de laamera de vision arrêté lorsque vous passez la marche arrêté (R).

OFF: Sélectionnez cette option lorsqu'aucuneamera n'est connectée.

Ajusté le modele CMOS-3xx avec ID 1 (« Rear Camera »). Pour plus de détails, voir le manuel d'instruction de votreamera.

■[Parking Guidelines]

Vous pouvez afficher les directives de stationnement pour faciliter le stationnement lorsque vous changez le rapport dans la position marche arriere (AR). Le choix par défaut est "ON".

Guidelines SETUP]

Si vous sélectionnez [ON] pour [Parking Guidelines], il est possible d'ajuster les instructions de parking. Voir Pour régler les instructions de parking (p.80).

Ajusté le modele CMOS-3xx avec l'ID 2 («Front Camera »). Pour plus de détails, voir le manuel d'instruction de votreamera.

[10 sec]/[15 sec] (par défaut)/[20 sec]: L'écran de laamera avant s'affiche lorsque vous désengagez la marche arrière (R).

1 Lorsque le modele CMOS-3xx est connecté à cet apparéil.
2 Pour utiliser la fonction, il est nécessaire de connecter la série CMOS-3xx et de configurer [Camera Assignment Settings] sur [Front]. (p.79)

*3 Pour utiliser la fonction, il est nécessaire de configurer [Rear Camera Interruption] sur [ON] et de configurer [Camera Assignment Settings] sur [Front].(p.79)

*4 sauf DDX819WBTL

Pour configurer les réglages d'affection de laamera

1 Touchez sur [Camera Assignment Settings] sur l'écran de laamera. (p.78)
2 Reglez chaque option comme suit.

[FRONT VIEW CAMERA/DASH CAM] (Sauf DDX819WBTL) [FRONTVIEWCAMERA] (DDX819WBTL)

Réglez l'affection de laamera à partir d'uneamera de vue connectée à la borne d'entrée de laamera de vue avant/camera de tableau de bord.

[AV-IN]

Réglez l'affection de laamera depuis laamera de vue connectée à la borne d'entrée AV-IN.

Pour la borne d'entrée de laamera vue avant/camera du tableau de bord :

1 Touchez [FRONT VIEW CAMERA / DASH CAM]. (Sauf DDX819WBTL) Touchez [FRONT VIEW CAMERA]. (DDX819WBTL)

Affiche l'imag de la camera connectee à la borne d'entree de la camera de vue avant/camera du tableau de bord.

2 Sélectionnez laamera de vue à configurer.

1 [Picture from view camera]
Affiche l'imag de la camera connectee a la borne d'entree de la camera de vue avant/ camera du tableau de bord. (p.113)
2 [Front]
[ Dashboard Camera] (sauf DDX819WBTL)
4 [Right]
[Left]
[None]

3 Touchez [Enter].

Pour la borne d'entrée AV-IN :

1 Touchez [AV-IN].

Affiche l'imag de la camera de vue connectee a la borne d'entree AV-IN.

2 Sélectionnez laamera de vue à configurer.

• Laamera de tableau de bord peut etre selectionné lorsqu'elle est connectee. (p.113)

Pour régler les instructions de l'oxing

REMARQUE

• Installé laamera de recul dans la position appropriée en fonction du manuel d'instructions fourni avec laamera de recul.
  Lors de l'ajustement des lignes de guidage de stationnement, assurez-vous de serrer le frein de stationnement pour éviter que la voiture rouge.

1 Touchez [Parking Guidelines] dans l'écran de laamera et réglez sur [ON]. (p.78)
2 Touchez [Guidelines SETUP] sur l'écran de la Caméra.
3 Réglez les directives de stationnement en seLECTIONnant le repère.

4 Réglage de la position du repère sélectionné.

Assurez-vous que les lignes A et B sont paralleles horizontally, et que les lignes C et D ont la meme longueur.

REMARQUE

• Touchez [Initialize] puis touchez [Yes] pour régler toutes les marques sur leurs positions d'origine par défaut.

Utilisation de la camera du tableau de bord (sauf DDX819WBTL)

Une Caméra de tableau de bord, DRV-N520 (accessoire en option), connectée à cet apparéil, vous permet de dire des données d'enregistements video, etc.

Pour plus de détails, voir le manuel d'instructions de la Caméra du tableau de bord DRV-N520 (accessoire en option).

REMARQUE

Pour connecter une camera de tableau de bord, voir p.113.
- Pour utiliser la fonction de laamera du tableau de bord, il est nécessaire de configurer « Camera Assignment Settings » sur « Dashboard Camera ». (p.79)

Affichez l'écran de laamera du tableau de bord

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [Camera].

3
2 1

1 Sélection du mode de vueamera

Touchez pour afficher les touches de commutation de laamera. Il est nécessaire de régler « Camera Assignment Settings » au préalable. Voir Pour activer laamera de vue (p.78).

2 Arret de laamera

Touchez pour quitter l'écran de laamera.

3 Affichage des touches

Touchez pour afficher les touches de commande de laamera du tableau de bord.

Lecteurs audio/vidéo extérieurs (AV-IN)

1 Connectez un apparéil extérieur à la borne d'entrée AV-IN. (p.109)
2 Choisissez [AV-IN] comme source. (p.14)
3 Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

REMARQUE

• Pour sélectionnner la source AV-IN, il est nécessaire de configurer « AV-IN » sur « None » dans [Camera Assignment Settings]. (p.79)

SYNTONISEURT TV (DDX819WBTL)

Vous pouvez raccorder le syntoniseur TV (disponible dans le commerce) à cet apparéil pour regarder la télévision.

Preparation

Lorsque you utilisez la fonction de commande de la télévision, branchez le syntoniseur TV (disponible dans le commerce) et reglez le contrôle du syntoniseur TV tiers dans Configuration de AV (p.88) sur MARCHE.
Le symponiseur TV peut etre commande a laide de la telecommande fournie par l'interneniaire du capteur a distance situé sur le panneau avant de cet apparéil.

1 Choisissez [TV] comme source. (p.14)

Autres apparéils externes

2 Touchez la zone d'affichage des touches.

■Cache les indicateurs et les boutons.

Touchez [Hide].

Changez le canal.

Touchez [CH▲], [CH▼].

Utilisation des fonctionnalités OEM (sauf DDX819WBTL)

En connectant cet apparéil au système à bus du vehicule à l'aide d'un iDataLink (disponible dans le commerce), celui-ci peut acceder à la source Radio satellite fournie pour le vehicule et peut afficher des informations relatives au vehicule sur cet apparéil.

1 Appuyez sur le bouton [HOME].

L'écran d'ACCUEIL apparait.

2 Touchez sur I'ecran d'ACCUEIL.

3 Touchez I'icone.

TEC	· Affiche l'écran de contrôle de la fonction Mains-libres Bluetooth fournie pour le vehicule.
Véhicule info	· Affiche les informations concernant la pression des pneus du vehicule. *
Satellite Radio	· Affiche l'écran de contrôle de la source radio satellite fournie pour le vehicule.
Media Rayon	· Affiche l'écran de contrôle de la source du lecteur média fournie pour le vehicule.
ET Systèmes	· Affiche l'écran de contrôle de la source du flux Bluetooth fournie pour le vehicule.
Rider Develator	· Affiche des informations relatives au détecteur de radars. *
Gruges	· Affiche les informations concernant les instruments tels qu'un compteur de vitesse.
Climate	· Affiche les informations concernant la climatisation du vehicule. *
Parking Assist	· Affiche les informations concernant le détecteur de stationnement.

• Ces fonctions de l'adaptateur ADS sont affichées en élément graphique sur l'écran d'accueil. (p.13)
  Vou陝 pouvez afficher les écrans correspondants en touchant l'élement graphique.

REMARQUE

• Les écans susceptibles de s'afficher, les noms de bouton et les noms d'écran varient selon le type d'iodataLink connecté et le modele du vehicule. Pour plus de détails, voir l'URL suivante: www.idatalink.com/

Configuration

Configuration d'écran du moniteur

Vous pouvez régler la qualité d'image pour les videos, les écrons de menu, etc.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

L'écran de réglage de l'écran s'affiche.

3 Ajustez chaque réglage comme suit.

Ajustez chaque réglage.

■[Aspect]

Selectionnez un mode d'écran.

[Full]: Modifie le rapport d'aspect de la video et affiche la video en plein écran.

[Normal]: Affiche la video au ratio de 4:3.

[Auto]:

Support DVD, VCD et disque: Une video 16:9 s'affiche en mode plein écran et une video 4:3 s'affiche sur l'écran en mode normal.

Periphérique USB : Affiche les videos en plein écran (verticalment ou horizontallement) sans modification de rapport.

REMARQUE

• Les paramètres de réglage varient selon la source en cours.

Configuration système

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

Consultez la section qui suit pour chaque option.

• Configurer AV (p.88)
• Configuration de l'affichage (p.86)
• Configurer l'interface utiliser (p.84)
• Configuration de laamera (p.78)
• Configuration spéciale (p.86)
• Configuration Bluetooth (p.68)
• Configuration de la sécurité (p.9) (DDX819WBTL uniquement)

Configuration de l'interface utilisateur

Vous pouvez configurer les parametes de l'interface utiliser.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.
3 Touchez [User Interface].

L'écran d'interface utilisateur s'affiche.

4 Réglez chaque paramètre comme suit.

[Small Audio Text]

Modifier la taille de texte pour l'écran de contrôle des sources.

[ON]:Réduire la taille du texte.

OFF (par défaut) : Annuler.

Configure la fonction souhaitation dans la commande à distance.

Reportez-vous à Fonction d'apprentissage de la télécommande au volant. (p.85)

[Beep] (sauf DDX9906XR)

Activez ou désactivez la touche de verrouillage.

Lechoixpardéfautest"ON".

Réglez le volume sonore de la tonalité de touche.

0 (Off) - 3 (par défaut) - 5

[Widget SETUP]

Configurez le widget affiche sur I'ecran d'accueil. (p.20)

[Parking Assist Display] (sauf DDX819WBTL)

Lorsqu'un adaptateur ADS est connecté, vous pouvez afficher des informations à propos des obstacles se trouvant autour de la voiture.

[ON]: Affiche toujours les informations.

[Dyn.] (par défaut): Affiche des informations lorsque le capteur détecte des obstacles.

OFF:Désactive cette fonction.

Ce réglage est possible lorsque l'iDataLink (disponible dans le commerce) est connecté.

Selectionnez l'emplacement ou vous foulez afficher les informations sur les obstacles à I'écran (à gauche ou à droite).

« Left » (gauche)/« Right » (droite) (par défaut)
Ce réglage est possible lorsquel l'iDataLink (disponible dans le commerce) est connecté.

■[Language Select]

Sélectionnez une langue.

[Touch Panel Adjust] (DDX8706S / DDX819WBTL / DMX9706S)

Réglez la détction de position du panneau tactile. (p.85)

Time Format

Selectionnez le format d'affichage de l'heure.

GPS-SYNC: Synchronise l'heure de l'horloge avec le GPS. (Sauf DDX819WBTL)

[RDS-SYNC]: Synchronise l'heure de l'horloge avec le RDS. (DDX819WBTL uniquement)

[Manual]: Reglez l'horloge manuellement.

Time Zone

Si vous avez selectionné [Manual] pour l'horloge, veuilles selectionner le fuseau horaire.

■[Clock Adjust]

Si vous sélectionnez [Manual] pour l'horloge, réglez la date et l'heure manuellement. (p.84)

Réglez la date et l'heure manuellement

1 Touchez [Clock] sur l'écran d'interface utilisateur.

2 Sélectionnez [Manuel].

3 Touchez [Time Zone] sur l'écran d'interface utilisateur.
4 Sélectionnez le fuseau hora.
5 Touchez [Clock Adjust] sur l'écran d'interface utiliser.
6 Reglez la date puis l'heure.

7 Touchez [Set].

Réglage du panneau tactile

1 Touchez [Touch Panel Adjust] sur l'écran d'interface utilisateur.

L'écran de réglage du panneau tactile s'affiche.

2 Suivez les instructions affichées à l'écran, maintenez enforcé chaque en son centre.

REMARQUE

• Pour annuler le réglage du panneau tactile, touchez [Cancel].
• Pour réinitialiser à la valeur par défaut, appuyez sur [Reset].

Fonction d'apprentissage de la télécommande au volant (DDX819WBTL)

Cette fonction est disponible uniquement quand votre vehicule est muni d'une télécommande de volant electrique.

Si vous telécommande de volant n'est pas compatible, l'apprentissage peut ne pas être possible et un message d'erreur peut s'afficher.

1 Touchez [Steering Remote Controller] dans l'écran d'interface utilisateur.

L'écran de réglage de la télécommande de volant apparait.

2 Appuyez et maintenez enfoncée la touche de la télécommande de volant.

REMARQUE

• Vous pouvez faire en sorte que l'appareil apprenne tous les boutons à la fois. Dans ce cas, appuyez sur toutes les touches une à une et après avoir appuyé sur toutes les touches, appuyez sur [Learning completed] dans l'écran de réglage de la télécommande de volant. Cependant, les nouvelles fonctions ne peuvent pas été apprises après cette opération.

3 Touche la fonction que vous pouze utiliser.

4 Repetez les étapes 2 et 3, si nécessaire.

Configuration

5 Touchez [Learning completed].

REMARQUE

• Lors de la modification de la fonction déjà apprise, appuyez et maintenez enforcé la touche que vous souhaitez modifier à l'objet 2, puis touche pour selectionner la fonction modifiée à partir de la liste de fonctions.
• Verifiez le contenu de la fonction régiable dans la liste des fonctions. Vous ne pouvez pas modifier la liste des fonctions.
• Pour initiaiser le contenu, appuyez sur [Learning initialisation] de [Steering Remote Controller] dans l'écran de l'interface utilisateur. ÀpRES avoir touché [Initialise], un message de confirmation s'affiche. Suivez les instructions du message et terminez l'opération.

Configuration spéciale

Vous pouvez configurer des parametes speciaux.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.
3 Touchez [Special].

L'écran spécial apparait.

4 Reglez chaque paramètre comme suit.

[DEMO]

Selectionnez le mode de démonstration. Le besoin par défaut est "ON".

■[Software Information]

Confirmez la version logicielle de cet apparéil. (p.86)

[Open Source Licenses]

Afficher les licences open source.

Initialize]

Touchez [Initialize] puis touchez [Yes] pour ramener tous les réglages aux réglages initiaux par défaut.

• La mémoire des RÉGLAGES audio n'est pas initiaisée.

Informations logicielles

Vous pouvez vérifier la version logicielle de cet apparéil.

1 Touchez [Software Information] dans l'écran spécial.
2 Confirmez la version logicielle.

REMARQUE

• Pour savoir commentmettre a jour lelogiciel, consultez les instructions correspondantes fournies avec le logiciel.

Configuration de l'affichage

1 Appuyez sur le bouton [MENU].
Le menu contextual s'affiche.
2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.
3 Touchez [Display].

L'écran d'affichage apparait.

4 Reglez chaque paramètre comme suit.

[Dimmer]

Selectionnez le mode d'atténuation de l'éclairage.

OFF: N'attenue pas l'éclairage de l'affichage et des touches.
[ON]: Attenue l'éclairage de l'affichage et des touches.
SYNC: Synchronise l'atténuation de l'éclairage avec la mise sur marche ou sur arrêt du selecteur d'éclairage du vehicule.

[OSD Clock]

Selectionnez si vous souhaitez afficher l'horloge lorsque I'écran est étant, ou en regardant un DVD et des fichiers video (USB, disque à contenu multimédia), etc.

■[Key Color]

Vous pouvez définir la couleur d'éclairage des touches. (p.87)

Vous pouvez modifier l'imagedu fond d'écran ou la couleur. (p.87)

[Viewing Angle] (DMX906S / DMX9706S)

S'il est encore difficile de voir l'image uniformément à l'écran, réglez l'angle de vue. Plus la valeur est petite (négative), plus l'image apparait blanche à l'écran.
« 0 » (par défaut) / « -1 » / « -2 » / « -3 »

Selectionnez s'il faut utiliser l'effet de transition d'écran lorsque l'écran de commande source passée sur l'écran d'accueil. « ON » (marche) (par défaut)/« OFF » (arrêt)

Personnalisation de la couleur touches

Vous pouvez définir la couleur d'éclairage des touches.

1 Touchez [Key Color] sur l'écran d'affichage.
2 Touchez la couleur de votrechoix.

[User]

La couleur selectionnée lors du processus [Adjust] est enregistrée.

[Scan]

Vous pouvez configurer la couleur des touches pour qu'elle varie en permanence sur tout le spectre des couleurs.

[Car Color] (sauf DDX819WBTL)

Ceci peut être seLECTIONné lorsqu'un adaptateur ADS compatible est connecté.

3 Touchez

Pour enregistrer une couleur originale

Vous pouvez enregistrer votre couleur personnelle, originale.

1 Touchez [User] sur l'écran de couleur des touches.
2 Touchez [Adjust].
3 Utilizez [-] et [+] pour modifier la valeur de chaque couleur.

4 Touchez

Changez l'image ou la couleur du fond d'écran

1 Touchez [Wallpaper Customize] sur l'écran d'affichage.
2 Sélectionnez une image.

1 L'Album Art actuellément affiché est utilisé comme fond d'écran.
2 Sélectionnez à l'avance une couleur de fond d'écran.
*3 Sélectionnez en avance une image originale.

Configuration

Pour selectionner une couleur de fond d'écran

1 Touchez [Wallpaper Color] sur l'écran du fond d'écran.
2 Sélectionnez une couleur de fond d'écran.

*La couleur que vous avez selectionnee dans [Key Color] est ajoutee a l'image. Si vous selectionnez « Scan » dans [Key Color], you ne pouvez selectionner cette image.

3 Touchez

Pour enregistrer une image originale

Vous pouvez charger une image à partir d'un périphérique USB connecté et la choses comme image de fond d'écran.

Avant d'entamer cette procEDURE, il vous faut brancher le périphérique contenant l'image à charger.

1 Touchez [User1 Select] ou [User2 Select] sur l'écran de personnalisation du fond d'écran.
2 Sélectionnéz l'image à charger.

3 Touchez [Enter].

L'imageselectionneeestcharge et l'affichage revient a I'ecran de personnalisation du papier- point.

REMARQUE

• Touchez [Jusquaire tourner l'imagedans le sens antihoraire.
• Touchez pour faire tourner l'imag
  dans le sens horaire.
• Fichiers image: JPEG (.jpg, .jpeg), PNG (.png), BMP (.bmp)

Configuration de AV

Vosoupez configurer les parametes AV.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'écran de CONFIGURATION s'affiche.

3 Touchez [AV].

L'écran AV apparait.

4 Réglez chaque paramètre comme suit.

[Android Auto Device Select] (sauf DDX819WBTL)
Selectionnez le périphérique à utiliser en mode Android Auto. (p.33)
[Apple CarPlay Device List]

Selectionnez l'appareil à utiliser en mode Apple CarPlay. (p.30)

Régler la qualité du son.

[Microphone Level]: Reglez le niveau de gain du microphone. La valeur par défaut est "0".

[Echo Cancel Level]: Règle le niveau d'atténuation de l'écho. La valeur par défaut est "0".

[Noise Reduction Level]:Réduit le bruit géné dans l'environnement immédiat sans changer le volume du microphone. Utilisez cette fonction quand la voix de l'aggellant n'est pas très claire. La valeur par défaut est "0".

[TV Tuner Control] (DDX819WBTL)

Configure la connexion du symponiseur TV à la borne d'entrée AV-IN. (p.109)

Pour utiliser cette fonction, il est nécessaire de configurer « AV-IN » sur « None » dans

[Camera Assignment Settings]. (p.79)

[ON]: Reglez sur MARCHE lorsque vous raccordez le symponiseur TV tiers. Le nom de AV-IN est configuré sur TV. Si vous branchez le symponiseur TV fabriqué par DOS et regardez la télévision, vous pouvez effectuer des opérations simples en touchant l'écran de cet apparéil.

OFF (par défaut): Réglez sur ARRET lorsqu'vous ne

raccordez pas le syntoniseur TV tiers.

[AV-OUT]

Vous pouvezCHOISIR une source AV dont la sortie doit etre envoyee a la prise AV OUTPUT. ARRET,AV-INDISQUE (DDX9906XR/ DDX8906S/DDX8706S/DDX819WBTL uniquely),USB ou iPod

• Vous ne pouvez pas sélectionner AV-IN si la borne d'entrée AV-IN est utilisée pour laamera.

• Vous ne pouvez pas selectionner votre iPod si celui-ci est connecté via Bluetooth.

• Si vous sélectionnez un pérophérique USB, iPod, DISQUE (CD musique/disque à contenu multimédia), Spotify, Pandora, ou Bluetooth audio comme source principale, vous ne pouvez pas selectionner de pérophérique USB ou iPod comme source de sortie AV.

• Si vous sélectionnez Wireless Mirroring, Apple CarPlay ou Android Auto comme source principale, vous ne pouvez pas sélectionner de disque (CD de musique/disque à contenu multimédia), périphérique USB ou iPod comme source de sortie AV.

[Driving Position]

Selectionnez la position de conduite (gauche ou droite).
« Left » (gauche) (par défaut)/ « Right » (droite)

[Wi-Fi SETUP] (sauf DDX819WBTL)

Vous pouvez modifier le nom de l'appareil et afficher l'adresse de l'appareil, le mot de passer. Voir Changer le nom du péripérisque (p.89).

[OEM SETUP] (sauf DDX819WBTL)

Confirmer les informations sur ou changer les paramétres d'utilisation de l'adaptateur ADS.

Changer le nom du périphérique

1 Touchez [Wi-Fi SETUP] sur l'écran AV.
2 Touchez [Device Name].

L'écran Changer le nom du périphérique s'affiche.

3 Touchez et maintenez
4 Entrez le nom du périphérique.

5 Touchez [Enter].

Contrôle de l'audio

Vous pouvez regler differents parametes, comme la balance audio ou le niveau du caisson de graves par exemple.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

Consultez la section qui suit pour chaque option.

• Configuration de l'enceinte/X'over (p.91)
• Contrôler l'égaliseur (p.93)
• Configurer la position d'écoute/DTA (p.96)
• Contrôler l'audio général (équilibre avant et arrêté/balance) (p.93)
• Configurer la compensation de volume (p.94)
• Configurer les zones (p.95)
• Reglage des effets sonores (p.96)
• Reglages audio de la mémoire/Rappel (p.98)

Configuration du système d'enceinte à 3 voies (DDX9906XR / DDX8906S / DDX819WBTL / DMX906S)

Selectionnez le mode de réseau de transition approprié pour le système d'enceintes utilisé (système de haut-parleur à 2 voies ou 3 voies).

1 Appuyez sur le bouton [HOME].

L'écran d'ACCUEIL apparait.

2 Touchez
L'ecran de selection de la source apparait.
3 Touchez [STANDBY].
4 Appuyez sur la touche ① et la touche ② pendant 1 seconde en meme temps.

L'écran de seLECTION du système d'enceinte s'affiche.

5 Sélectionnez le mode de réseau de transition.

Un écran de confirmation s'affiche.

6 Appuyez sur [Yes].

REMARQUE

Lorsque le systeme d'enceintes à 3 voies est seLECTIONné, les fonctions suivantes sont désactivées.

-Focus avant pour la position d'ecoute/DTA
- Attenuateur pour contrôle audio général
- Contrôle de zone
- Sélection des enceintes pour la sortie de son à partir du téléphone portable du Bluetooth HF/Audio.
-Bip de la configuration d'interface utiliseur

• Connecter des enceintes à 3 voies lorsque le mode selectionné est à 2 voies peut endommager les enceintes.

Configuration de l'enceinte/du répartiteur

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].
L'écran audio s'affiche.
3 Touchez [Speaker/X'over].

4 Choisissez un type de voiture.

Vous pouvez selectionner le type de la voiture et le réseau de haut-parleurs, etc. Quand vous selectionnez le type de votre voiture, la temporisation des canaux est automatiquement activée (pour corriger la synchronisation en sortie de chaque canal) pour que les effets surround soient les plus marqués.

5 Touchez le haut-parleur (1) que vous souhaitez ajuster et configurez chaque paramètre (2) comme suit.

[Speaker]

Vous pouvez selectionner un type de hautparleur ainsi que son diametre afin d'obtenir le meilleur rendu sonore.

Lorsque le type et le diamètre des haut-parleurs sont selectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

■ [Location] (Uniquement pour avant, arrêté)

Selectionnez l'emplacement de l'enceinte vous avez installee.

[Tweeter] (Uniquement pour avant)

Vous pouvez regler le haut-parleur des aigus quand vous selectionnez les haut-parleurs avant.

Arret, petit, moyen, grand

[X'over]

Afficher l'écran de configuration de répartition entre haut-parleurs.

Vous pouvez modifier la fréquence de répartition qui a été automatiquement paramétrée lorsque vous avez scélectionné le type de haut-parleur.

Pour plus de détails, veuillez consulter Configuration du réseau de répartition (p.92)

Contrôle de l'audio

Lorsque le réseau d'enceintes est regle sur 3 voies:

REMARQUE

Pour basculer vers le système d'enceintes à 3 voies, voir Configuration du système d'enceinte à 3 voies (p.90). Connecter des enceintes à 3 voies lorsque le mode selectionné est à 2 voies peut endommager les enceintes.
- Sélectionnez "None" (Aucun) si vous n'avez pas de haut-parleurs.

Configuration du réseau de répartition

Vous pouvez définir la fréquence de recouvrement entre haut-parleurs.

1 Touchez [X'over].

2 Touchez l'enceinte pour la configurer.

3 Reglez chaque paramètre comme suit.

HPF FREQ

Ajustement du filtré passé-haut. (Lorsque Avant ou Arrière est sélectionné sur l'écran de seLECTION des haut-parleurs)

[LPF FREQ]

Ajustement du filtré passée-bas. (Lorsque le caisson de graves est sélectionné sur l'écran de seLECTION des haut-parleurs)

[Slope]*

Configure la pente de recouvrement.

[Gain]

Réglez le gain du haut-parleur avant, du haut-parleur arrêté ou du caisson de graves.

[TW Gain]

Règle le niveau de l'enceinte d'aigus. (Quand Avant est sélectionné sur l'écran de seLECTION des haut-parleurs)

[Phase Inversion]*

Configure la phase de sortie du caisson de graves.

Cochez [Phase Inversion] pour changer la phase à 180 degrés. (Lorsque le caisson de graves est sélectionné sur l'écran de selection des haut-parleurs)

1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » est régé sur un mode autre que « Through » dans [X'over].
^※ Uniquement quand l'option « Tweeter » est réglée sur « Small », « Medium », « Large » dans [Speaker Setup].
^3 Uniquement quand « Subwoofer » est régée sur un mode autre que « None » dans [Speaker Setup].

Lorsque le réseau d'enceintes est regle sur 3 voies:

[FREQ] (Bande passante haute)

Ajustement du filtrre passer-haut.

HPF FREQ], [LPF FREQ] (Bande passante)

Ajustement du filtré passé de bande. (Lorsque l'enceinte du milieu est seLECTIONnée dans l'écran de selection des enceintes)

[FREQ] (Bande passante basse)

Ajustement du filtré passé-bas. (Lorsque le haut-parleur des basses est sélectionné sur l'écran de selection des haut-parleurs)

[Slope]62

Configure la pente de recouvrement.

[Gain]

Réglez le gain de chaque enceinte.

[Phase Inversion]

Réglez la phase de sortie du haut-parleur des aigus, des médiums, et des basses.

Cochez [Phase Inversion] pour changer la phase à 180 degrés.

1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » (passe-bande) est régé sur un mode autre que « Through » dans [X'over].
^2 Uniquement lorsque « FREQ » (passe-bas) est régle sur un mode autre que «Through » dans [X'over].

REMARQUE

Pour basculer vers le système d'enceintes à 3 voies, voir Configuration du système d'enceinte à 3 voies (p.90). Connecter des enceintes à 3 voies lorsque le mode selectionné est à 2 voies peut endommager les enceintes.

Contrôle de l'audio en général

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Touchez [Fader / Balance].

4 Reglez chaque paramètre comme suit.

[Fader/Balance]

Réglez la balance en agissant sur les touches périphériques.

[+] et [+] permettent de régler la balance droite/gauche.
[▲] et [▼] permettent de régler la balance avant/arrête.

[Center]

Annules le réglage.

Contrôle d'égaliseur

Vous pouvez régler l'égaliseur en scélectionnant le réglage optimal pour chaque catégorie.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Touchez [EQ/SW Level].

4 Touchez l'écran pour configurer l'égaliseur graphique comme vous le souhaitez.

■Niveau de gain (zone dans le cadre pointillé)

Réglez le niveau de gain en touchant chacune des barres de fréquences.

Vou pouve selectionner une barre de fréquence et ajuster son niveau en utilisant [▲], [▼].

[Preset Select]

Affichez I'ecran pour selectionner la courbe predefinie de I'egaliseur. (p.94)

[Memory]

Enregistre la courbe d'égaliseur ajustée en tant que « User1 » à « User4 ». (p.94)

Contrôle de l'audio

Initialize]

Initialiser (aplatir) la courbe EQ actuelle.

[ALL SRC]

Applique la courbe de l'égaliseur ajustée pour toutes les sources. Appuyez sur [ALL SRC] puis appuyez sur [OK] sur l'écran de confirmation.

[Bass EXT] (Réglages extensionasse)

Lorsque cette fonction est active, les fréquences inférieures à 62,5 Hz sont configurées sur le même niveau de gain (62,5 Hz).

[SW Level]

Régléz le volume du caisson de graves. Ce réglage n'est pas disponible quand l'option du caisson de graves est réglée sur « None » Voir Configuration de l'enceinte/du répartiteur (p.91).

Réaffiche la courbe de l'égaliseur

1 Touchez [Preset Select].
2 Sélectionnez une courbe de l'égaliseur.

REMARQUE

• [iPod] est disponible pour les sources iPod, Apple CarPlay, Spotify et Pandora et est connecté via USB.

Enregistrez la courbe de l'égaliseur

1 Réglez la courbe de l'égaliseur.
2 Touchez [Memory].

3 Sélectionnez l'emplacement de sauvegarde.

Décalage du volume

Réglez finement le volume de la source actuellesment selectionnée pour minimiser la différence de volume entre les différentes sources.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.
2 Touchez [Audio].
L'écran audio s'affiche.
3 Touchez [Volume Offset].

4 Touchez [+] ou [-] pour régler le niveau.

Initialize

Revient aux parametes initiaux.

REMARQUE

• Si vous avez d'abord augmente le volume, puis réduit le volume en utilisant la fonction « Volume Offset ». Changer la source actuelle sur une autre source peut soudainement produit un son extrémement fort.

Contrôle de zone

Vous pouvez selectionner des sources differentes à l'avant ou à l'arriere du vehicule.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Touchez [Zone Control].

L'écran de contrôle de zone s'affiche.

4 Touchez [Zone Select] (selection de zone).

5 Touchez [Dual Zone].

6 Reglez chaque source comme suit.

Zone Select

Touchez [Single Zone] pour désactiver la fonction de double zone.

Selectionnez une source audio pour chaque option.

Source arrête ;

AVIN/DISC/USB OFF

Rear VOL.

Réglez le volume de la source arrêté.

REMARQUE

Lorsque le son du canal arriere est activé, la source audio envoyée en sortie à la prise AV OUTPUT passé également sur la même source.
- Lorsque la fonction de double zone est active, les fonctions suivantes sont indisponibles.

• Signal de sortie au caisson de graves
• Niveau du caisson de graves/accentuation des graves (p.96)
• Contrôle d'égaliseur/Effet sonore/Position d'écoute (P.93, 96, 96)

• Configuration des enceintes (p.91)
  Lecture de fichier source à son en haute résolution

• Vous ne pouvez pas selectionner AV-IN si la borne d'entrée AV-IN est utilisée pour laamera.

• Vous ne pouvez pas selectionner votre iPod si celui-ci est connecté via Bluetooth.
• Si vous scélectionnez Radio, HD Radio, USB, iPod, Disque (CD de musique/disque à contenu multimédia), Spotify, Pandora, ou Bluetooth audio comme source avant, vous ne pouvez pas scélectionner USB, iPod, DISC (CD de musique/disque à contenu multimédia) comme source arrière.
• Si vous sélectionnez Wireless Mirroring, Apple CarPlay ou Android Auto comme source avant, vous ne pouvez pas sélectionner DISC (CD de musique/disque à contenu multimédia), USB ou iPod comme source arrière.

Contrôle de l'audio

Effet sonore

Yououpezparameterleseffetssonores.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Touchez [Sound Effect].

4 Reglez chaque paramètre comme suit.

[Bass Boost]

Réglez le niveau d'amplification des graves « OFF »/« 1 »/« 2 »/« 3 »

Loudness

Définissez le niveau d' amplification des graves et des aigus. "OFF", "Low"(Bas), "High"(Haut)

Drive Equalizer

Réduit le bruit de la conduite en augmentant la bande passante. "OFF", "ON"

Space Enhancer

Selectionner la sensation d'amélioration de l'espace sonore.
« OFF » (arrêt)/« Small » (petit)/« Medium » (moyen)/« Large » (grand).
Ce réglage n'est pas disponible pour la source tuner HD Radio.

Supreme]

Activez/Desactivez la fonction Supreme. Technologie permettant d'incrementer et de completer, à l'aide de l'algorithmisme propriétaire, la bande haute fréquence qui est interrompue lors de l'encodage.

[Realizer]

Rendez virtuellement le son plus réaliste à l'aide du système Digital Signal Processor (DSP).

Selectionnez le niveau parmi « OFF » (arret)/« 1 »/« 2 »/« 3 »

[Stage EQ]

Vous pouvez regler virtuellement la hauteur des enceintes afin de les adapter a votre position d'écoute.

OFF (arrêt)/Low (bas)/Middle (moyen)/High (haut).

Position d'écoute/DTA

Position d'écoute/DTA vous permet d'améliorer le champ sonore en fonction de la position du siècle dans lequel vous étés assist. Position d'écoute/DTA vous permet de régler « Listening Position » et « Front Focus ». Vous ne pouvez pas activer les deux options en même temps.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

• Configurer la position d'écoute (p.97)

• Configurer le focus avant (p.97)

Position découte

Réglez le délambda de temporisation du son de sorte que lessons émis par les différentes enceintes arrivent à l'auditeur assis sur le fauteuil selectionné en même temps.

1 Touchez [Listening Position] sur l'écran Position/DTA.
2 Sélectionnez une position d'écoute parmi les choix [Front R], (Right front), [Front L] (Left front), [Front All] (All front), et [All].

Contrôle de DTA position

Vous pouvez ajuster finement votre position d'écoute.

1 Touchez [Adjust].
2 Touchez [Delay].
3 Touchez [4] ou ▶ pour ajuster le début de l'enceinte seLECTIONnée.

4 Touchez [Level].
5 Touchez [4] ou ▶ pour ajuster le niveau sonore de l'enceinte sélectionnée.

REMARQUE

• Pour initialiser les paramétres Retard et Niveau, touchez [Initialize] puis [Yes] sur l'écran de confirmation.

Focus avant

You pouvez concentrer l'image sonore imaginaire à l'avant du siècle sélectionné.

1 Touchez [Front Focus] sur l'écran Position/DTA.
2 Sélectionnez une position de focus avant. Pour [Front All] (tous à l'avant) et [All] (tous), Sélectionnez Priorité G ou D en fonction du côte où vous souhaitez placer l'image sonore imaginaire.

Ajustement précis du focus n

1 Touchez [Adjust].
2 Touchez [Delay].
3 Reglez chaque paramètre comme suit.

Concentrez l'image sonore à l'avant des sièges avant.

Concentrez l'image sonore à l'avant des sièges arrêté.

Contrôle de l'audio

Ajustez la taille de l'image sonore pour l'adapter à vos goûts. Si l'image sonore est basculée depuis l'avant, ramenez-la en arrêté avec [Sound Image LR (Front)] ou [Sound Image LR (Rear)].

[Subwoofer Delay]

Ajustez la temporisation du son de la caisse de graves.

4 Touchez [Level].

5 Touchez [4] ou [▶] pour ajuster le niveau sonore de l'enceinte selectionnée.

REMARQUE

• Pour initialiser les paramétres Retard et Niveau, touchez [Initialize] puis [Yes] sur l'écran de confirmation.

Mémoire de configuration audio

Les paramètres de contrôle audio peuvent être mémorisés. Les réglages mémorisés peuvent être rapproçés à tout moment.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Appuyez sur [Audio Memory].

[SETUP Memory]

Verrouille ou déverrouillez Audio SETUP Memory/Recall/Clear.

Audio SETUP Memory

Mémorisez les réglages audio actuels.

• Equilibre avant-arière/balance, haut-parleur/X'over, égaliseur (préroglage utilisateur, niveau SW), position/DTA, effet sonore (p.90)

Audio SETUP Recall

Rappelez les réglages audio mémorisés.

Audio SETUP Clear

Effacez la mémoire de CONFIGURATION audio, ainsi que les réglages audio mémorisés.

Télécommande

Cet apparéil peut être utilisé avec une télécommande.

Pour DDX819WBTL, la télécommande est fournie avec l'appareil.

Pour DDX9906XR, DDX8906S, DDX8706S, DMX906S et DMX9706S, la télécommande est un accessoire en option (KNA-RCDV331).

ATTENTION

• Placez la télécommande dans un endroit où elle ne risque pas de bouger durant le freinage ou au cours d'autres manoeuvres. Si la télécommande combait et se retrouvait coincée sous les pédales alors que le vehicule est en marche, cela pourrait entrainer un danger.
• Ne pas laisser la pile pres d'une flamme ou en plein soleil. Ceci peut provoquer un incendie, une explosion ou une surchauffe excessive.
• Ne pas recharger, court-circuiter, casser ni chauffer la pile, et ne pas la mettre au feu. Ces actions peuvent provoquer des fuites du liquide de la pile. Si du liquide entrait en contact avec vos yeux ou vos vêtements, rincez immédiatement à grande eau et consultez un médecin.
• Placez la pile hors de portée des enfants. Dans l'eventualité peu probable ou un enfant avalerait lapile,veuillez consulterimmediatementumedecin.

Installation des piles

Si la télécommande fonctionne uniquement quand elle se trouve a de courtes distances, ou ne fonctionne pas du tout, il est possible que les piles soient déchargées.

Si tel est le cas, remplacez les deux piles par des neuves.

1 Insérez 2 piles "AAA"/"R03" en respectant les polarités et, comme indiqué sur le schéma à l'intérieur du boîtier.

Fonctions des boutons de la télécommande

Selection du mode d'utilisation

Les fonctions de la télécommande sont différentes selon la position du selecteur.

Mode AUD

Passez à ce mode pour commander une source selectionnée, une source de syntoniseur, etc.

Mode DVD

Passez à ce mode pour dire un disque à contenu multimédia, notamment un DVD, VCD ou CD.

Mode NAV/mode TV

Nonutilised.

REMARQUE

• Pour contrôle un lecteur qui n'est pas intégré à l'appareil, Sélectionné le mode "AUD".

Mode de recherche directe

Si vous utilisez la télécommande, vous pouvez passer directement au fichier, au morceau, ou au chapitre souhaite, etc. en entrant le numero correspondant au contenu.

REMARQUE

• Cette action n'est pas possible pour un périphérique USB et un iPod.

1 Appuyez plusieurs fois sur le bouton [#BS/DIRECT] jusqu'à afficher le contenu voulu.

Les contenus disponibles sont différents selon le type de source.

DVD

Numero de titre/Numero de chapitre

Telecommande

VCD 1.X et 2.X (PBC OFF)

Numero de piste

VCD 2.X (PBC ON)

Numero de scene/Numero de piste

CD de musique

Numéro de piste

Radio (DDX8706S / DDX819WBTL /

DMX9706S)

Fréquence

Syntoniseur HD Radio

DDX9906XR / DDX8906S / DMX906S)

Fréquence/Numéro de canal

Utilisation de base

SiriusXM (sauf DDX819WBTL)

Numero de canal

2 Entrez le numero du contenu à dire à l'aide du clavier numérique.
3Avec un DVD,un VCD,ou un CD musical, appuyez sur le bouton [ENTER]. Pour la radio,appuyez sur le bouton [ ] ou [ ] / [ ] ou [ ]

Le contenu correspondant au numero que vous avez saisi est lu.

	Nom des touches		Changement de mode	Fonction
1	SRC SRC AUD, DVD Passe à la source à usiliser. En mode mains-libres, raccroche le téléphone.
2	NAV.V.SEL - Affiche l'écran APP (CarPlay) /Android Auto/Wireless Mirroring).
3	MENU - DVD Arrête la lecture et mémorise le dernier point où le disque a été arrêté. Appuyez deux fois pour supprimer ce dernier point.
4	OUT, IN - Non utilisé.
5	POSITION -AUD, DVD Met en pause la piste ou le fichier, et reprend la lecture après un double appui. Pour les sources Radio et HD Radio (DDX9906XR / DDX8906S / DMX906S uniquement) en mode AUD, sélectionne le mode de recherche.
6	Touches du curseur	DVD Commande le mouvement du curseur dans le menu du DVD.
7	ENTER ENTER - Applique la fonction sélectionnée.
8	ROUTE M TOP MENU	AUD Le mode d'écran change chaque fois que vous appuyez sur cette touche pendant la lecture video.
		DVD Retourne au menu supérieur du DVD.
9	VOICE MENU	AUD Affiche l'écran de con	trôle de la source en cours. (USB, iPod, DISQUE)
			DVD Affiche le menu du DVD. Active ou déactive la commande de lecture pendant la lecture d'un VCD.
10	VIEW - AUD, DVD Sélectionne successivement les sources AV à envoyer en sortie.
11	MAP DIR OPEN AUD, DVD Alterne entre		les angles d'affichage à chaque appui. (DDX9906XR / DDX8906S / DDX8706S / DDX819WBTL seulement)
12	▲/▼	FM +/- AM-	AUD, DVD Sélectionne le dossier à utiliser. Pour les sources radio et HD Radio (DDX9906XR / DDX8906S / DMX906S uniquement) en mode AUD, Sélectionne la bande FM/AM que vous souhaitez receivevoir. Pour SiriusXM comme source en mode AUD, Sélectionne la bande de fréquences à receivevoir. Pour la source DVD en mode DVD, Sélectionne le titre à lire.
13	▲/▲	▲/▲/▲	AUD, DVD Sélectionne la piste ou le fjichier à lire. Pour les sources radio, HD Radio (DDX9906XR / DDX8906S / DMX906S uniquement) et SiriusXM en mode AUD, bascule entre les stations de diffusion reçues par l'appareil. Pour la source DVD/VCD en mode DVD, Sélectionne le chapitre/la scène/la piste à jouer.
14	Touches numérorotées		AUD	Pour les sources Radio, HD Radio et Sirius XM, vous permet d'entrezler le numéro prérégèle. • Si le numéro prérégèle est un seul chiffre, appuyez sur le numéro. • Si le numéro prérégèle comprend deux chiffres, appuyez de façon continue sur les chiffres dans un décali de 3 secondes. • Si vous appuyez sur [▲][▼] dans un décali de 3 secondes, vous pouvez déterminer le numéro prédéfini à un seul chiffre. Vous permet de saisir le numéro à rechercher en mode de recherche directe. Pour plus de détails sur le mode de recherche directe, voir Mode de recherche directe (p.99).
			DVD	• Appuyez sur [1] [2] pour obtenir l'avance/retour rapide. • Appuyez sur [4] [5] pour Broker le ralent avant/arrêté. Ralentit la vitesse de reproduction chaque fois que vous appuyez sur cette touche.* *DVD uniquement
15	* + CLEAR	DVD Efface un caractère	en mode de recherche directe.
16	# BS	DIRECT	AUD, DVD Passe	en mode de recherche directe. Pour plus de détails sur le mode de recherche directe, voir Mode de recherche directe (p.99).
17	AUDIO	AUDIO	DVD	Change la langue audio à chaque pression de cette touche.
18	CANCEL	RETURN	DVD Affiche l'écart	an précédent.
19	SUBTITLE	SUBTITLE	DVD Change la l'angièque des sous-titres.
20			-	Quand un appel est reçu, répond à l'appoint.
21	ANGLE	ANGLE	DVD	Change l'angle de l'image à chaque pression de cette touche.
22	VOL ▲▼	VOL ▲▼	-	Régle le volume.
23	ZOOM	ZOOM	DVD	Alterne entre les rapports de zoom (2, 3, 4, Arrêt) chaque fois que vous appuyez sur cette touche.
24	2 ZONE	2 ZONE	AUD, DVD Active	ou déactive la fonction Dual Zone.
25	R.VOL ▼	R.VOL ▼	-	Régle le volume à l'arrêté quand la fonction Dual Zone est activée.
26	ATT	ATT	-	Diminue le volume lorsque vous appuyez une fois. Rétablit le niveau précédent du volume en appuyant deux fois.

Connexion/Installation

Avant l'installation

Avant d'insteller cet apparéil, veuillez prendre les mesures de précaution suivantes.

AVENTISSEMENTS

• Si vous branchez le cable d'allumage (rouge) et le cable de la batterie (jaune) au chassis de la voiture (masse), il peut y avoir un court-circuit entrainant, à son tour, un incendie. Il faut toujours brancher ces cables à la source d'alimentation fonctionnant via le boîtier de fusibles.
• Ne débranchez pas le fusible du cable d'allumage (rouge) ni du cable de la batterie (jaune). L'alimentation électrique doit être connectée aux cables via le fusible.

ATTENTION

• Installez cet apparéil dans la console du vehicule.

Ne touchez pas les éléments métalliques de cet apparéil pendant et juste après l'utilisation de l' apparéil. Les éléments métalliques tels que le dissipateur thermique et le coffret sont très chauds.

REMARQUE

• Le montage et le câblage de ce produit requiséré experience et savoir-faire. Pour des questions de sécurité, les travaux de montage et de câblage doivent être effectuels par des professionnels.
• Veillez à brancher l'appareil à une alimentation électricne négative de 12 Vcc avec mise à la terre.
  N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil, à une chaleur excessive ou à l'humidité. Evitez également les endroits trop poussièreux ou susceptibles d'être éclaboussés par de l'eau.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis non appropriées risque d'endommager l'appareil.
• Si l'appareil n'est pas sous tension (« There is an error in the speaker wiring. Please check the connections. » (Il y a un problème avec le câblage du haut-parleur. Veuillez vérifier

les branchements) s'affiche), le cable du haut-parleur est peut-etre en court-circuit ou est en contact avec le chassis du vehicule et la fonction de protection a peut-etre ete enclenchee. C'est pourquoit il faut vérifier le cable de l'enceinte.

• Si l'allumage de votre vehicule ne possede pas de position ACC, branchez les cables d'allumage à une source d'alimentation que la clé de contact peut allumer ou eteindre. Si vous branchez le cable d'allumage à une source d'alimentation à tension constante comme les cables de la batterie, il se peut que la batterie se décharge.
• Si la console est dotée d'un couvercle, veillez à installer l'appareil de sorte que la façon ne heurte pas le couvercle quand elle s'ouvre ou se ferme.
• Si le fusible saute, vérifie d'abord que les câbles ne se touchent pas afin d'éviter tout court-circuit, puis remplacez l'ancien fusible par un nouveau fusible de même puissance.
• Isolez les cables non connectés avec un ruban vinyl, ou tout autre matériel similaire. Pour éviter tout court-circuit, ne retirez pas les capuchons placés aux extrémités des cables non connectés ou des bornes.
• Branchez correctement les cables de l'enceinte aux bornes correspondantes. L'appareil peut subir des dommages et ne plus fonctionner si vous partagez les fils ou les mettez à la masse avec une partie métallique du vehicule.
• Si seulement deux enceintes sont branchées au système, branchez les connecteurs soit aux bornes de sortie avant soit aux bornes de sortie arrrière (ne pas mélanger les bornes de sortie avant et arrrière). Par exemple, si vous connectez le connecteur de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur à une borne de sortie arrrière.
• Une fois l'appareil installé, vérifie que les feuels de freinage, les clignotants et les essuie-glace, etc. du vehicule fonctionnent correctement.
  L'angle de montage de l'appareil doit etre inférieur ou egal a 30^
• Cet apparéil est équipé d'un ventilateur destiné à réduire la température interne. Ne montez pas l' apparéil dans un endroit où les orifices du ventilateur seraient obstrués. L'obstruction

de ces orifices empêcherait le refroidissement de la température interne du ventilateur, provoquant alors un dysfonctionnement.

En cas de DDX9906XR
Ventilateur

• N'exercez pas de pression excessive sur la surface du panneau lors de l'installation de l'appareil dans le vehicule. Cela risque de rayer la surface, de l'endommager ou d'entrainer une defaillance.
• Il se peut que la réception soit mauvaise si des objets metalliques se trouvent à proximité de l'antenne Bluetooth.

Antenne Bluetooth

Accessoires fournis pour l'installation

[1] Sauf DDX819WBTL
[2] DDX819WBTL uniqueness
DDX9906XR/ DDX8906S/ DMX906S

uniquement

Connexion/Installation

Procedure d'installation

1) Pour éviter les courts-circuits, retirez la clé de contact, puis débranchez la borne © de la batterie.
2) Veillez à effectuer correctement les connexions des cables d'entrée et de sortie pour chaque apparéil.
3) Brancher les fils de haut-parleur du faisceau de câblage.
4) Brancher les fils du faisceau de cablage dans l'ordre suivant : masse, batterie, contact.
5) Branchez le connecteur du faisceau de fils sur l'appareil.
6) Installez l'appareil dans votre vehicule.
7) Reconnectez la borne de la batterie.
8) Procedez au réglage initial.
Voir Configuration initiale (p.8).

Installation de l'appareil

Voitures non japonaises

(Sauf DDX819WBTL)

Courbez les languettes de la douille de montage à l'aide d'un tournevis ou d'un outil similaire, puis fixez-la en place.

Voitures japonaises

REMARQUE

• Vérifiez que l'appareil est correctement en place. Si l'appareil n'est pas stable, cela peut occasionner un dysfonctionnement (le son peut par exemple sauter).

Plaque de garniture

(Sauf DDX819WBTL)

1) Fixez l'accessoire ⑧ sur l'appareil.

L'antenne GPS est installée à l'intérieur du vehicule. Elle doit être installée dans une position aussi horizontale que possible pour permettre une réception aisée des signaux satellite GPS.

Montage de l'antenne GPS à l'intérieur du vehicule:

1) Nettoyez votre tableau de bord ou autre surface de montage.
2) Retirez le séparateur de la plaque métallique (accessoire 10).
3) Appuyez fermement la plaque métallique (accessoire 10) contre votre tableau de bord ou une autre surface de montage. Vous pouvez courber la plaque de métal (accessoire 10) pour l'adapter à une surface incurvee, si nécessaire.
4) Retirez le séparateur de l'antenne GPS (accessoire 9), et fixez l'antenne sur la plaque métallique (accessaire 10).

REMARQUE

Utilisez l'antenne GPS fournie. L'utilisation d'une antenne GPS autre que celle fournie peut entrainer une réduction de la précision de positionnement.
- Selon le type de vehicule, il se peut que la réception des signaux satellite GPS ne soit pas possible avec une installation interieure.
- Veuillez installer l'antonne GPS à distance des antennes utilisées pour les radios CB ou les télévisions par satellite.
L'antenne GPS doit etre installee au moins 30 cm (12 pouces) du telephone portable ou de toute autre antenn de transmission. Ces types de communication peuvent interfere avec les signaux du satellite GPS.
Le fait de peindre l'antenne GPS avec une peinture (metallique) peut entrainer une baisse de performance.

Microphone

1) Verifiez la position d'installation du microphone (accessoire 4).
2) Nettoyez la surface d'installation.
3) Retirez le séparateur du microphone (accessoire 4) et collez le microphone à l'emplacement indiqué ci-dessous.
4) Branchez le cable du microphone sur l'appareil en le fixant à divers endroits à l'aide de ruban adhésiif ou de toute autre méthode appropriée.
5) Reglez l'orientation du microphone (accessoire 4) en direction du conducteur.

Fixez un cable avec du ruban spécialement prevu a cet effet.

Retrait de la plaque de garniture (Sauf DDX819WBTL)

1) Engagez les broches d'arrêt de la clé d'extraction (accessoire⑤) et retirez les deux loquets du niveau inférieur. Abaissez la plaque de finition (accessoire ⑧) et poussez-la en avant, comme indiqué sur la figure.

REMARQUE

• La plaque de garniture peut être retiree du coté supérieur avec la meme methode.

2) Une fois le niveau inférieur retire, retirez les deux emplacements supérieurs.

Retrait de l'appareil (Sauf DDX819WBTL)

1) Retirez la plaque de garniture en vous reférant à l'étape 1 dans « Removing the trim plate »
2) Insérez les deux clés d'extraction (accessoire⑤) profondement dans les logements de chaque côte, comme illustré.

3) Rabattez la clé d'extraction vers le bas, et tirez l'appareil à mi-distance tout en appuyant vers l'intérieur.

REMARQUE

Veillez a ne pas vous blesser avec les broches d'arrêt sur la clé d'extraction.
4) Tenez l'appareil des deux mains et faites-le sortir complètement en veillant à ne pas le laisser tomber.

Connexion des cables sur les contacts électriques

Connexion/Installation

DDX819WBTL

Broche Couleur et fonction

A1 Orange/blanc Attenuateur
A2 Jaune Batterie
A4 Rouge Allumage (ACC)
A5 Bleu [1] Contrôle de l'antenne
A6 Noir Connexion à la terre (masse)
A8/A7 Blanc (+)/Blanc/Noir (-) Gauche avant
A10/A9 Gris (+)/Gris/Noir (-) Avant droit
B2/B1 Vert (+)/Vert/Noir (-) Arrière gauche
B6/B5 Violet (+)/Violet/Noir (-) Arrière droit
C5 Bleu Contrôle de l'antenne

*Impédance de haut-parleur: 4-8 Ω
Max. 300 mA, 12 V
Lors de l'utilisation de la commande d'antenne, branche le cable ANT CONT (bleu) à A5 (bleu) sur le faisceau de cables.

Configuration du système neceinte à 3 voies

• DDX9906XR / DDX8906S / DDX819WBTL / DMX906S

  Impedance de haut-parleur: 4-8Ω

REMARQUE

Pour la configuration du système d'enceintes, voir Configuration du système d'enceinte à 3 voies (p.90).
Pour le réglage des enceintes et du répartiteur, voir Configuration de l'enceinte/du répartiteur (p.91).
Pour connecter les fils des enceintes aux bornes autres que les bornes des enceintes ou les bornes de préamplification, voir Connexion du système et des composants externes (p.109) et Connexion des cables sur les contacts électriques (p.107).

1. Connexion du système et des composants externes

Sauf DDX819WBTL

DDX819WBTL

1	Sortie audio et AV (mini jack ø3,5)
2	Entrée de l'antenne FM/AM
3	Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité. Pré amplification audio arrêté (Gaughe : blanc, Droite : rouge) Pré amplification audio avant (Gaughe : blanc, Droite : rouge) Pré amplification du caisson de basses (Gaughe : blanc, Droite : rouge)
4	Connecteur du symtoniseur de vehicule SiriusXMTuner (Sauf DDX819WBTL) Pour plus d'informations sur la manière d'installer le tuner pour vehicule SiriusXM, consultez le Guide d'installation inclus avec le tuner.
5	Connecteur iDatalink (sauf DDX819WBTL)
6	Sortie télécommande symtoniseur TV (DDX819WBTL uniquement)
7	Cette prise accepte une entrée AV-IN ou une entrée deamera de vue latérale (gauche ou droite). Pour plus d'informations, voir Pour configurer les réglages d'aftection de laamera (p.79). [DDX9906XR / DDX8906S / DMX906S :] Accessoire 13 : Câble mini-fiche vers RCA* ou CA-C3AV (accessoire en option) [DDX8706S / DMX9706S :] CA-C3AV (accessoire en option) DDX819WBTL: Entrée AV-IN (accessoire 12) Accessoire 12 : Visuel; jaune, audio gauche; blanc, audio droit; rouge
8	Interface de laamera du tableau de bord (sauf DDX819WBTL) Connectez uneamera de tableau de bord DRV-N520 (accessoire en option). (p.113)

9	Accessoire ⑨: Antenne GPS (sauf DDX819WBTL) Utilisez l'antenne GPS fournie. L'utilisation d'une antenne GPS autre que celle fournie peut entraîner une réduction de la précision de positionnement.
10	Accessoire ④: Microphone Bluetooth
11	Accessoire ⑪: Faisceau de câbles de pilotage à distance (DDX819WBTL uniquement) Connectez au faisceau de câbles de pilotage à distance du vehicule. Contactez votre revendeur KENWOOD pour plus de détails.
	Broche	Couleur et fonction
	C21 Vert clair/rouge Entrée 1
	C22 Vio et/rouge Entrée 2
	C23 Gris/rouge Tere
12	Entrée de laamera vue arrêté (jaune)
13	Entrée de laamera vue avant/camera du tableau de bord (jaune). (Sauf DDX819WBTL) Voir Pour configurer les régles d'aftection de laamera (p.79).
14	Sortie VIDÉO (jaune)
15	Entrée de laamera de vue avant (jaune). (DDX819WBTL uniquement) Voir Pour configurer les régles d'aftection de laamera (p.79).

*1 La connexion du cable mini prise-RCA sur la borne AV-IN vous permet d'utiliser la camera de vue laterale (gauche ou droite) uniquement. Si vous connectez CA-C3AV (accessoire en option), AV-IN (pour visuel) ou laamera de vue laterale (gauche ou droite) est disponible.

Connector un périphérique USB

Sauf DDX819WBTL

• DDX819WBTL

  Tension d'alimentation maximum pour USB: DC 5 V = 1,5 A
  2Vendueséparément
  VoirFixation d'un cable prolongateur USB (p.111).

Fixation d'un cable longateur USB

Fixez le cable prolongateur USB avec une bande isolante ou similaire afin que ses connecteurs ne soient pas débranchés.

Branchement d'un iPod/iPhone

Sauf DDX819WBTL

Connexion/Installation

DDX819WBTL

Tension d'alimentation maximum pour USB: DC 5 V = 1,5 A
[Venduséparément]
[3]Accessoire proposé en option
4VoirFixation d'un cable prolongateur USB (p.111).

Connecter un smartphone Android

Sauf DDX819WBTL

DDX819WBTL

Tension d'alimentation maximum pour USB: DC 5V = 1,5 A
[2] Vendu séparation
[3]VoirFixation d'un cable prolongateur USB (p.111).

Connexion de laamera

Sauf DDX819WBTL

Camera de vue laterale gauche et camera de vue laterale droite

DDX819WBTL

Camera de vue laterale gauche et camera de vue laterale droite [2]

[1] Accessoire proposé en option
[2]Vendu séparation
[3] Jusqu'à 2 caméras sur le tableau de bord, caméra de vue avant, caméra de vue latérale gauche et caméra de vue latérale droite peuvent être connectées. Pour plus d'informations, voir Paramètres d'affection de caméra (p.79).
[4] Isolez les bornes d'entrée audio d'un CA-C3AV (accessoire en option) ou de l'accessoire ⑫ (DDX819WBTLuniquement) lors de la connexion à laamera.
[S] Série CMOS-3xx (accessoire en option) ou en vente dans le commerce.
[6] DDX9906XR/ DDX8906S/ DMX906S. unequivemnt

Dépannage

Problèmes et solutions

Si un problème quel qu'il soit survient, vérifie tout d'abord dans le tableau suivant s'il n'est pas traité.

REMARQUE

• Certaines fonctions de cet apparéil peuvent être désactivées à cause de certains réglages effectuels sur cet apparéil.
• Ce qui pourrait ressembler à un dysfonctionnement de votre apparéil peut être le simple fruit d'une mauvaise'utilisation ou d'un branchement défectueux.

Sur le thème des réglages

• Impossible de régler le subwoofer.
• Impossible de configurer la phase du subwoofer.
• Aucune sortie émise par le subwoofer.
• Impossible de configurer le filtrte salle-bas.
• Impossible de configurer le filtrre passer-haut.

Le caisson de graves n'est pas actif.

Activez le caisson de graves. Voir Configuration de l'enceinte/du répartiteur (p.91).

La fonction de double zone est active.

Désactévez la fonction de double zone. Voir Contrôle de zone (p.95).

• Impossible de selectionner la destination de sortie de la sous-source dans la Dual zone.
• Impossible de régler le volume des enceintes arrêté.

La fonction de double zone est inactive.

Activez la fonction de double zone.Voir Contrôle de zone (p.95).

• Impossible de configurer l'égaliseur.
• Impossible de configurer le réseau du répartiteur.

La fonction de double zone est active.

Desactivez la fonction de double zone. Voir Contrôle de zone (p.95).

Sur le thème des fonctions Lio

La réception de la radio est médiocre.

L'antenne de la voiture n'est pas déployée.

Sortez I'antenne sur toute sa longueur.
Le fil d'antenne n'est pas branché.

Branchez correctement le fil. Voir Connexion du système et des composants externes (p.109).

Selection impossible d'un dossier.

La fonction de lecture aléatoire est active.

Désactivez la fonction de lecture aléatoire.

Répétition inopérante pendant la lecture d'un VCD.

La fonction PBC est active.

Desactive la fonction PBC.

Le disque choses n'est pas lu, c'en est un autre qui est lu.

Le disque n'est pas propre.
Nettoyez le disque.Voir Precautions relatives a la manipulation des disques (p.4).

Le disque est gravement rayé.

Essayez avec un autre disque.

Le son déraille à la lecture d'un fichier audio.

Le disque est rayé ou n'est pas propre.

Nettoyez le disque.Voir Précautions relatives a la manipulation des disques (p.4).

L'enregistrement est en mauvais etat.

Recommencez l'enregistrement du fichier ou utilisez un autre disque.

Autres

L'appui sur les touches n'est pas confirmé par un bip.

La prise preout est déjà utilisé.

Le bip d'appui sur les touches ne peut pas etre envoye en sortie sur la prise preout.

Messages d'erreur

Lorsqu'un problème vous empêche d'utiliser correctement l'appareil, sa cause est affichée sous forme de message à l'écran.

Please check the connections./ Il y a une erreur sur la connexion des hautparleurs. Veuillez vérifier ces connexions.

Le circuit de protection a ete activie parce qu'un cordon de haut-parleur a ete en court-circuit ou en contact avec le chassis de la voiture.

Cableur isoler le cordon de I'enceinte comme il se doit et arreter puis remetre l'appareil sous tension.

Hot Error/ Surchauffe

Quand la température interne de cet appeareil monte jusqu'à 60^ ou plus, le circuit de protection s'active et il est possible que vous ne puissiez pas utiliser l'appareil.

Attendez que l'appareil se soit refroidi avant de recommencer à l'utiliser.

Mecha Error/Erreur meca

Le lecteur de disque presente un dysfonctionnement.

Ejectez le disque et essayez de l'insérer a nouveau.

Contactez votre distributeur Kenwood si ce témoin continue à clignoter ou si le disque ne peut être éjecté.

Disc Error/Erreur disque

Un disque illisible a ete insere.

Changez de disque.Voir Supports et fichiers pouvant etre lus (p.117).

Read Error/Erreur lecture

Le disque n'est pas propre.

Nettoyez le disque. Voir Précautions relatives à la manipulation des disques (p.4).

Le disque est à l'envers.

Chargez le disque face imprimée vers le haut.

Region Code Error/Erreur code région

Le disque que vous vouliez dire possede un code de region qui ne peut pas etre lu sur cet apparéil.

Voir Codes de région dans le monde (p.119) ou essayez un autre disque.

Error 07-67/Erreur 07-67

L'appareil ne fonctionne pas pour une raison ou une autre.

Désactiver l'appareil puis le remettre en marche. Si le message « Error 07-67 » ne disparait pas, consultez votre distributeur KENWOOD le plus proche.

No Device/Aucun apparéil (périphérique USB)

Le périphérique USB est sélectionné comme source bien qu'aucun périphérique USB ne soit connecté.

Changez la source à n'importequelle source autre que le périphérique USB/iPod. Branchez un périphérique USB, puis selectionnez à nouveau la source USB.

Disconnected/ Déconnecté

(iPod, lecteur audio Bluetooth)

Le iPod/ lecteur audio Bluetooth est selectionné comme source bien qu'aucun iPod/ lecteur audio Bluetooth ne soit connecté.

Sélectionnez une autre source que iPod/Bluetooth. Connectez un iPod/ lecteur audio Bluetooth, puis changez à nouveau la source en la réglant sur USB.

No Media File/ Pas de fichier media

Le périphérique USB connecté ne contient aucun fichier audio lisible. Utilisation d'un support dont les données enregistrées ne peuvent pas etre lues par I'appareil.

Voir Supports et fichiers pouvant etre Ius (p.117) et essayez avec un autre periphérique USB.

USB device over current status detected./

L'appareil USB détecté

Le périphérique USB connecté à une tension nominale plus élevé que la limite permise.

Vérifiez le périphérique USB. Un problème a pu avoir lieu avec le périphérique USB connecté.

Sélectionnez une autre source que USB. Enlevez le péripérisque USB.

SiriusXM

Check Tuner

Aucun symponiseur SiriusXM n'est connecté à cet apparéil.

Vérifiez que le cable du syntoniseur de vehicule SiriusXM est correctement branché à la radio.

L'abonnement SiriusXM a ete renouvelé.

Touchez [Return] sur l'écran contextuel pour effacer le message.

SXM Chan Unavailable

Le canal actuellément selectionné est indisponible.

Rendez-vous sur www.siriusxm.com pour plus d'informations sur la gamme des canaux SiriusXM.

SXM Ch Unsubscribed

Il n'y a pas d'abonnement au canal actuellément selectionné.

Aux États-Unis, rendez-vous sur www.siriusxm. com ouappelez le 1-866-635-2349 si vous avez des questions concernant votre formule d'abonnement ou si vous souhaitez vous inscire à ce canal.
Au Canada, rendez-vous sur www.siriusxm.ca ou appelez le 1-877-438-9677.

SXM Check Antenna

Aucune antennene n'est connectee au syntoniseur SiriusXM.

Assurez-vous qu'une antennene est connectee au syntoniseur SiriusXM. Verifiez si l'antenne est endommagée.

SXM Aucun signal

Aucun signal radio SiriusXM reçu.

Verifiez que votre vehicule est à l'extérieur avec un ciel clair.

Channel Locked

La station selectionnee a ete verrouilllee par le controle parental.

Saisissez le code de déverrouillage lorsque vous y serez invite. Voir Contrôle parental (p.61).

Le canal sélectionné est une chaîne réservée aux adults ou verrouillée, et bloqué par le contrôle parental ou un code de verrouillage utilisateur.

Entrez le bon code de verrouillage.

Apple CarPlay

La vitesse d'impulsion n'est pas détectée lorsque Apple CarPlay est démarré avec une connexion sans fil ou lorsque l'iPhone compatible avec Apple CarPlay est enregistré dans [Apple CarPlay Device List].

Vérifie la connexion de l'impulsion de vitesse ou branchez l'appareil via USB pour utiliser Apple CarPlay.

L'antonne GPS n'est pas connectée lorsque Apple CarPlay est démaré avec une connexion sans fil ou lorsque l'iPhone compatible avec Apple CarPlay sans fil est enregistré dans [Apple CarPlay Device List].

Verifie la connexion de l'antenne GPS ou branchez l'appareil via USB pour utiliser Apple CarPlay.

L'impulsion de vitesse n'est pas détectée et l'antenne GPS n'est pas connectée lorsque Apple CarPlay est démaré avec une connexion sans fil ou lorsque iPhone compatible avec Apple CarPlay sans fil est enregistré dans [Apple CarPlay Device List].

Vérifiez la connexion de l'impulsion de vitesse et de l'antenne GPS ou branchez via USB pour utiliser Apple CarPlay.

Annexes

Supports et fichiers pouvant etre lus

Divers types de supports et fichiers peuvent etre lus par I'appareil.

- List des disques lisibles (DDX9906XR / DDX8906S / DDX8706S / DDX819WBTL)

Types de disque/standard Support Remarque
DVD DVD V	déo	O
	DVD Audio x
	DVD-VR x
	DVD-R*1	O	• Lecture de MP3/WMA/AAC/WAV/FLAC/Vorbis/MPEG1/MPEG2/MPEG4/H.264/WMV/MKV • Lecture Multi-border/Multisession (La lecture dépend des conditions;auteur)
	DVD-RW	O
	DVD+R	O
	DVD+RW	O
	DVD-R DL (Double couche)	O	Format matériel uniquement
	DVD+R DL (Double couche)	O
	DVD-RAM x
CD CD de m	misure* 1	O
	CD-ROM	O	• Lecture MP3/WMA/AAC/WAV/FLAC/Vorbis • Compatible multisesension. • Incompatible écriture de paquet.
	CD-R	O
	CD-RW	O
	DTS-CD x
	Vidéo CD (VCD)	O
	CD Super matériel x
	CD Photo x
	CD-EXTRA	Δ	Seule la session musicale du CD peut être lue.
	HDCD	Δ	Qualité sonore de CD musical normal
	CCCD x
Autres	DualDisc	x
	CD Super audio	Δ	Seule la couche CD peut être lue.

O: Lecture possible.
*1 Incompatible avec les disques de 8 cm (3 pouces).

: Lecture partiellement possible.

Utilisation de DualDisc

Si vous utilisez un "DualDisc" avec cet apparéil, la face du disque illisible peut s'égratigner pendant l'insertion ou l'éjection. Étant donné que la face du CD musical n'est pas conforme aux normes, il se peut que la lecture soit impossible.

(Un "DualDisc" est un disque dont une face contient des signaux DVD et l'autre face contient des signaux de CD musical).

A propos du format de disque

Le format de disque doit etre l'un des suivants.

ISO 9660 Niveau 1,2
- Juliette
Romeo
- Nom de fichier long

Annexes

À propos des fichiers

Les fichiers audio et video suivant sont pris en charge.

■Fichiers audio lisibles

	Format Débit	binaire Fréquence	d'échantillonnage	Compte de bits
AAC-LC (.m4a)	MPEG-2 / MPEG-4 AAC LCHE-AAC(V1,V2)	8 - 320kbps, VBR 16 - 48	kHz 16 bits
MP3 (.mp3)	MPEG-1/MPEG-2 Coucheaudio 3	8 - 320kbps, VBR 16 - 48	kHz 16 bits
WMA (.wma)	Profil L3 Windows MediaAudio Standard (Version7, 8, 9)	8 - 320kbps 16 - 48 kHz	16 bits
PCM linéaire(WAVE) (.wav)	Format audio à formede'onde RIFF	-	16 - 48 kHz (disque),16 - 192 kHz (USB)	16 bits/24 bits
FLAC (.flac)	flac -		16 - 48 kHz (disque),16 - 192 kHz (USB)	16 bits/24 bits
Vorbis (.ogg)	vorbis -	16 - 48 kHz 16 bits

Si des morceaux d'un CD normal et d'autres systèmes de lecture sont enregistrés sur le même disque, seul le systeme de lecture enregistré en premier sera lu.
- Les fichiers WMA et AAC avec DRM ne peuvent pas etre lus.
- Bien que les fichiers audio soient conformes aux normes susmentionnées, la lecture peut se reveler impossibly en fonction des types et conditions du support ou du périhérique.
- Cet apparéil prend en charge la lecture des fisçiers audio haute résolution.

Il est recommandé qu'un système audio de voiture soit configuré avec tous les produits compatibles audio haute résolution de lecteur du lecteur aux enceintes pour profiter du son haute qualité.

■Fichiers video acceptés

	Profil	Taille de l'image max.	Débit binaire max.	Format audio
MPEG-1 (.mpg, .mpeg)	-	352 × 240, 352 × 288	1,5 Mbps	MPEG Audio Layer 2
MPEG-2 (.mpg, .mpeg)	MP@ML	720 × 480, 720 × 576	8 Mbps	MPEG Audio Layer 2
H.264/MPEG-4 AVC (.mp4, .m4v, .avi, .flv, .f4v)	Profil de référence, Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
MPEG-4 (.mp4, .avi)	Profil simple avancé	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
WMV (.wmv)	Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	WMA
MKV (.mkv)	Le format videoe suit le H.264/MPEG-4 AVC,MPEG-4, WMV			MP3, AAC, WMA, Vorbis, FLAC

Cet apparéil ne peut dire que les fichiers de moins de 4 Go.

■Limitation de la structure du fichier et du dossier

	Support de type disque	Périphérique USB
Nombre maximum de couches de dossier	8	8
Nombre maximum de fichiers (par dossier)	999	999
Nombre maximum de dossiers (par dossier)	5000	9999
Nombre maximum de dossiers (par périphérique)	5000	Illimité

• Vous pouvez saisir un nom de dossier et un nom de fichier avec 254 (pour un disque)/255 (pour USB) ou des caractères d'un octet.
• Les fichiers dans un dossier dont le nom commence par un point () ne peuvent pas etre lus.

Codes de région dans le monde

Les lecteurs DVD recoivent un code de région suivant le pays ou la région de distribution comme illustré sur la carte suivante.

■Marques des disques DVD

Indique un numero de region. Les disques qui possedent cette marque peuvent etre lus avec n'importe quel lecteur DVD.

Indique le nombre de langues audio enregistrées. Un total de 8 langues peut être enregistré pour un film. Vous pouvez selectionner une langue préféree.

Indique le nombre de langues sous-titrées enregistrées. Un total de 32 langues peut être enregistré.

Si un DVD possède des scènes prises sous plusieurs angles, vous pouvez seLECTIONner un angle préfééré.

Indique le type d'écran pour l'image. La marque de gauche indique qu'une image large (16:9) est affichée sur un écran de téléviseur standard (4:3) avec une bande noire en haut et en bas de l'écran (boîte aux lettres).

■Marques de fonctionnement reglementaires

Avec ce DVD, certaines fonctions de cet apparéil, comme la fonction de lecture, peuvent être restreintes suivant l'endetroit où le DVD est lu. Si tel est le cas, les marques suivantes apparaitront à l'écran. Pour de plus amples informations, reportez-vous au manuel du disque.

Disques avec durée d'utilisation limitée

Ne laissez pas de disques dont la durée d'utilisation est limite à l'intérieur de cet apparéil. Si vous chargez un disque qui est déjà périmé, il se peut que vous ne puissiez pas le sortir de l' apparéil.

Codes de langue du DVD

Code	Langue
aa Afar
ab Abkhazien
af Afrikaans
am Amharique
ar Arabe
as Assamais
ay Aymara
az Azéri
ba Bashkir
be Biélorusse
bg Bulgare
bh Bihar
bi Bislami
bn Bengali
bo Tibétain
br Breton
ca Catalan
co Corse
cs Tchèque
cy Gallois
da Danois
de Allemand
dz Bhoutani
el Grec
en Anglais
eo Espéranto
es Espagnol
et Estonien
eu Basque
fa Persan
fi Finnois
fj Fidji
fo Féroien
fr Français
fy Frison
ga Irlandais
gd Gaélique écossais
gl Galicien
gn Guarani
gu Gujrati
ha Haoussa
he Hébreu
hi Hindi
hr Croatia
hu Hongrois
hy Arménien

Code	Langue
ia Interlingua
ie Interlingue
ik Inupiak
id Indonésien
is Islandais
it	Italien
ja Japonais
jv Javanais
ka Géorgien
kk Kazakh
kl Groenlandais
km Cambodgien
kn Kannada
ko Coreen
ks Kashmiri
ku Kurde
ky Kirghiz
la Latin
lb Luxembourgeois
In Lingala
lo Laotien
lt	Lituanien
lv Lettor, lettonien
mg	Malgache
mi Maori
mk Macédonien
ml Malayalam
mn	Mongol
mo	Moldave
mr Marathe
ms	Malais
mt	Maltais
my	Birman
na Nauri
ne Népalais
nl Néerlandais
no Norvégien
oc Occitan
om	(Afan) Oromo
or Oriya
pa Pendabi
pl Polonais
ps Pashto, Pushto
pt	Portugais
qu Quichua
rm	Rhéto-roman

Code	Langue
rn	Kiroundi
ro Roumain
ru Russe
rw Kinyarwanda
sa Sanskrit
sd Sindhi
sg Sango
sh Serbo-croate
si Singhalais
sk Slovacaque
sl Slovene
sm	Samoan
sn Shona
so Somali
sq Albaniais
sr Serbe
ss Siswati
st Sesotho
su Soudanais
sv Suédois
sw Swahili
ta Tamil
te Télougou
tg	Tadjik
th	Thai
ti	Tigrinya
tk Turkmène
tl	Tagal
tn	Setchwana
to Tonga
tr	Turc
ts Tsonga
tt	Tatar
tw Tchi
uk Ukrainien
ur Ourdou
uz Ouzbek
vi Vietnamien
vo Volapük
wo	Ouolof
xh Xhosa
yo Yoroulba
zh Chinois
zu Zoulou

Specifications

Section moniteur

Taille de l'image

DDX9906XR

: 6,75 pouces de large (diagonale)

: 152,1 mm (L) × 79,5 mm (H)

5-63/64×3-1/8 pouces

Sauf DDX9906XR

:6,95 pouces de large (diagonale)

: 156,6 mm (L) × 81,6 mm (H)

: Ecran TFT a matrice active

Nombre de pixels

DDX9906XR

:2764800(1280H×720V×RGB)

Sauf DDX9906XR

1 152000 (800 H x 480 V x RGB)

Pixels efficaces

:99,99%

Disposition des pixels

: Disposition RGB en rayures

Retroeclairage

:LED

Section lecteur DVD

DDX9906XR / DDX8906S / DDX8706S /

DDX819WBTL)

Convertisseur N/A

:24bits/32bits

Décodeur audio

: PCM linéaire/Dolby Audio/MP3/WMA/AAC/WAV/

FLAC/Vorbis

Décodeur video

:En dessous de la limite mesurable

Réponse en fréquence

96kHz:20-44000Hz
48kHz:20-22000Hz
- 44.1 kHz:20 - 20 000 Hz

Taux d'harmoniques

:0,010% (1kHz)

Rapport S/B (dB)

:90,5dB(DVD-Video 96kHz)

Dynamique

:89 dB (DVD-Video 96 kHz)

Format de disque

:DVD-Video/VIDEOSCD/CD-DA

Nombre de bits quantifiable

: USB 2.0 Grande vitesse

Système de fichiers

:FAT16,FAT32,exFAT,NTFS

Courant d'alimentation maximum

Sauf DDX819WBTL

：CC5V=1,5A×2

DDX819WBTL

CC5V15A×1

Convertisseur N/A

:24bits/32bits

Décodeur audio

: MP3/WMA/AAC/WAV/FLAC/Vorbis

Décodeur video

Réponse en fréquence (DMX906S/ DMX9706S)

192kHz:20-88000Hz
96 kHz:20-44 000 Hz
48kHz:20-22000Hz
44,1 kHz:20-20 000 Hz

Taux d'harmoniques (DMX906S/ DMX9706S)

:0,0001% (1 kHz)

Rapport S/B (dB) (DMX906S/ DMX9706S)

:98,5dB

Plage dynamique (DMX906S/ DMX9706S)

:89dB

Section d'effet miroir sans fil (Sauf DDX819WBTL)

Mode

:Puits

Protection du droit d'auteur

：HDCP2.2

Commandetactile

:UIBC

Section Wi-Fi

(Sauf DDX819WBTL)

Norme IEEE

:802.11 a/b/g/n/ac

Bande de fréquences

: Bande double (2,4 GHz / 5 GHz)

Canaux

:Auto(1-11ch)/Auto(149,153,157,161ch)

Taux de transfert (MAX.):

:Classe de puissance 2

Portée de communication maximale

: Ligne de vue approximative 10 m (32,8 pieds)

Codec Audio

: SBC/AAC

Profil (Support multi-profil)

HFP (V1.7) (Profil mains libres)
- SPP (Profil port série)
A2DP (Profil de distribution audio avancée)
AVRCP (V1.6) (Profil de télécommande audio/ video)
PBAP (Profil d'accès au repertoire téléphonique)

Section DSP

Égaliseur graphique

Bande:13 Bande

Fréquence (BAND1 - 13)

:62.5/100/160/250/400/630/1k/1,6k/2,5k/4k/6,3k/

10k/16kHz

Gain

-9/-8/-7/-6/-5/-4/-3/-2/-1/0/1/2/3/4/5/6/7/8/9 dB

Répartiteur à 2 voies

Filtre passer-haut

Fréquence: À travers, 30/40/50/60/70/80/90/100/120/150/180/220/250 Hz

Répartiteur à 3 voies (sauf DDX8706S / DMX9706S)

Filtre salle-haut

Fréquence : 250/300/1k/1,6k/2,5k/4k/5k/6,3k/8k/

10k/12.5kHz

Pente: -12/-18/-24 dB/Oct.

Filtre salle-bande

Fréquence: À travers, 50/60/70/80/90/100/120/150 /

180/220/250/300 Hz

250/300/1k/1,6k/2,5k/4k/5k/6,3k/8kHz

A travers

Pente: -12/-18/-24 dB/Oct.

Filtre salle-bas

Fréquence: 30/40/50/60/70/80/90/100/120/150 Hz,

à travers

Pente: -12/-18/-24 dB/Oct.

Position

Avant/Arriere/Caisson de basse

:0 à 20,01 pieds (incréments de 0,03 ou 0,04 pieds)

Gain

-8-0dB

Niveau du caisson de basse

-50+10dB

Section symponiseur FM numérique

DDX9906XR / DDX8906S / DMX906S)

Bande de fréquences (step)

Réponse en fréquence (± 3,0 dB)

:20Hz-20kHz

Rapport S/B

:80dB(STEREO)

Section symponiseur AM numérique

DDX9906XR / DDX8906S / DMX906S)

Bande de fréquences (step)

Réponse en fréquence (± 3,0 dB)

:40Hz-15kHz

Rapport S/B (dB)

:80dB(STEREO)

Section Syntoniseur FM

Bande de fréquences (step)

Sauf DDX819WBTL

Réponse en fréquence

:30Hz-15kHz

Rapport S/B (dB)

:65dB(MONO)

Sélectivité (± 400 kHz)

Au-delà de 80 dB

Séparation stéreo

:45dB(1kHz)

Section Syntoniseur AM

Bande de fréquences (step)

Sensibilité verfügbar

:28dBu

Section video

Système de couleur de l'entrée video externe

:NTSC

Niveau d'entrée video externe (mini jack)

1Vp-p/75Ω

Niveau d'entrée maxi audio externe (mini jack)

2V/25kΩ

Niveau d'entrée video (jacks RCA)

1 Vp-p/75 Ω

Niveau de sortie video (jacks RCA)

1 Vp-p/75 Ω

Niveau de sortie audio (prise mini)

0.9V/10kΩ

Section audio

Puisance maximum (avant et arriere)

:50W×4

Sortie de puissance typique (avant et arrêté)

Largeur de bande à pleine puissance (à moins de 1

% DHT)

:22W×4

Bande de la fréquence de sortie

:20-88000Hz

Niveau de pré-amplification (V)

DDX9906XR / DDX8906S / DMX906S

:5V/10kO

DDX8706S / DDX819WBTL / DMX9706S

4V/10kΩ

Impedance du préamplificateur

≤ 300

Impedance de haut-parleur

:4-8Ω

Général

Tension de fonctionnement

: batterie de voiture 12 V CC

Dimensions d'installation (L× H× P)

DDX9906XR / DDX8906S / DDX8706S /

DDX819WBTL

:178×100×160mm

7× 3 - 15 / 16× 6 - 5 / 16 pouces

DMX906S / DMX9706S

:178×100×155mm

7× 3 - 15 / 16× 6 - 1 / 8 pouces

Avec douille

DDX9906XR/DDX8906S/DDX8706S

:182×112×163mm

7-3/16 × 4-7/16 × 6-7/16 pouces

DMX906S / DMX9706S

:182×112×153mm

7-3/16 × 4-7/16 × 6 pouces

Poids

DDX9906XR/DDX8906S/DDX8706S/

DDX819WBTL

:2,4kg(5,3lb)

DMX906S / DMX9706S

:1,7kg (3,8lb)

REMARQUE

• Bien que les pixels du panneau à cristaux liquides soient effectifs à 99,99 % ou plus, il se peut que 0,01 % des pixels ne s'éCLAIRE pas ou s'éclaire mal.

Les specifications sont sujettes à des modifications sans notification préalable.

Annexes

À propos de cet apparéil

Copyrights

• La marque du mot et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et toute utilisation de ces marques par JVC KENWOOD Corporation est faite sous licence. Les autres marques déposées et appellations commerciales appartiennent à leurs propriétaires respectifs.
  Fabrique sous licence delivrée par Dolby Laboratories. Dolby, Dolby Audio et le symbole double-D sont des marques déposées de Dolby Laboratories.

Le present apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil ne doit pas produit de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

ATTENTION

Cet équipement est conforme aux limites d'exposition aux rayonnements enoncées pour un environnement non contrôle et respecte les règles des radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.

Pour DDX819WBTL

Le marquage de produits à l'aide de lasers

L'étiquette est attachée au chassis/boitier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.

Made for

iPhone

iPod

Works with

Apple CarPlay

android

auto

pandora

Spotify

((SiriusXM))

READY

DOLBY AUDIO

VIDEO

Bluetooth

Fi

CERTIFIED

Radio
