Caractéristiques techniques	Téléviseur LG 55NANO90UNA, 55 pouces, résolution 4K UHD (3840 x 2160), technologie NanoCell, HDR10, Dolby Vision.
Connectivité	4 ports HDMI, 3 ports USB, Wi-Fi intégré, Bluetooth.
Audio	Puissance sonore de 40W, Dolby Atmos, AI Sound Pro.
Utilisation	Compatible avec les assistants vocaux, accès à des applications de streaming, mode jeu.
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware via le menu des paramètres.
Sécurité	Protection contre les surtensions, options de verrouillage parental.
Informations générales	Garantie de 2 ans, dimensions avec support : 123,5 x 78,5 x 25,2 cm, poids : 18,5 kg.

FOIRE AUX QUESTIONS - 55NANO90UNA LG

Comment configurer la connexion Wi-Fi sur le LG 55NANO90UNA ?

Accédez au menu 'Paramètres' en appuyant sur le bouton 'Settings' de la télécommande. Sélectionnez 'Réseau', puis 'Paramètres du réseau'. Choisissez 'Wi-Fi' et sélectionnez votre réseau. Entrez le mot de passe si nécessaire.

Comment effectuer une mise à jour du logiciel sur le LG 55NANO90UNA ?

Allez dans le menu 'Paramètres', puis sélectionnez 'À propos de ce téléviseur'. Choisissez 'Mise à jour du logiciel' et suivez les instructions pour vérifier et installer les mises à jour disponibles.

Pourquoi mon téléviseur LG 55NANO90UNA ne s'allume-t-il pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique et que la prise fonctionne. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour redémarrer le téléviseur.

Comment régler l'image sur le LG 55NANO90UNA ?

Accédez au menu 'Paramètres', sélectionnez 'Image', puis choisissez parmi les différents modes (Standard, Cinéma, Sport, etc.) pour ajuster les paramètres selon vos préférences.

Comment connecter un appareil externe (comme une console de jeux) au LG 55NANO90UNA ?

Connectez l'appareil à l'un des ports HDMI à l'arrière du téléviseur. Ensuite, utilisez la télécommande pour sélectionner l'entrée HDMI correspondante dans le menu 'Sources'.

Comment réinitialiser les paramètres d'usine du LG 55NANO90UNA ?

Accédez au menu 'Paramètres', sélectionnez 'Tous les paramètres', puis allez dans 'À propos de ce téléviseur'. Choisissez 'Réinitialiser les paramètres d'usine' et confirmez votre choix.

Pourquoi le son ne fonctionne-t-il pas sur mon LG 55NANO90UNA ?

Vérifiez que le volume n'est pas en mode silencieux et que le niveau de volume est suffisamment élevé. Assurez-vous également que les haut-parleurs ne sont pas désactivés dans le menu 'Son'.

Comment activer le mode HDR sur le LG 55NANO90UNA ?

Le mode HDR est généralement activé automatiquement lorsque vous regardez du contenu compatible. Assurez-vous que le port HDMI utilisé prend en charge HDR, et vérifiez les paramètres d'image pour l'activer manuellement si nécessaire.

Comment utiliser les applications de streaming sur le LG 55NANO90UNA ?

Appuyez sur le bouton 'Home' de la télécommande, sélectionnez 'LG Content Store' ou l'application de streaming souhaitée. Si l'application n'est pas installée, vous pouvez la télécharger depuis le store.

Comment résoudre les problèmes de connexion Bluetooth sur le LG 55NANO90UNA ?

Assurez-vous que l'appareil Bluetooth est en mode appairage. Allez dans 'Paramètres', puis 'Son', et sélectionnez 'Bluetooth'. Choisissez votre appareil dans la liste pour établir la connexion.

MODE D'EMPLOI 55NANO90UNA LG

Sécurité et références

Téléviseur à DEL*

• La mention « Téléviseur à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez lire ce manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

50NANO79UNA

55NANO79UNA

65NANO79UNA

49NANO80UNA

55NANO80UNA

65NANO80UNA

75NANO80UNA

49NANO81ANA

49NANO81UNA

55NANO81ANA

55NANO81UNA

65NANO81ANA

65NANO81UNA

49NANO85UNA

55NANO85UNA

65NANO85UNA

75NANO85UNA

49NANO86UNA

55NANO86UNA

65NANO86UNA

55NANO90UNA

65NANO90UNA

75NANO90UNA

86NANO90UNA

55NANO91ANA

55NANO91UNA

65NANO91ANA

75NANO91ANA

86NANO91ANA

Directives de sécurité importantes

Lisez ces directives. - Conservez ces directives. - Soyez attentif à tous les avertissements. Suivez toutes les directives. N'utilisez pas cet appareil près de l'eau. Nettoyez uniquement avec un linge sec.

• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les directives du fabricant.
• N'installez pas l'appareil près de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre appareil (y compris les amplificateurs) produit de la chaleur.
• Ne contournez pas la fonction sécuritaire de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame la plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour la remplacer.
• Protégez le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pinçé, particulièrement près de la fiche, des prises de courant et du point de sortie de l'appareil.
• N'utilisez que les articles ou les accessoires recommandés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trépied ou une table recommendé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un bascusement.

• Débranchez cet appareil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants : si la prise ou le cordon d'alimentation est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.

En utilisant ce produit, vous acceptez que tout différend entre vous et LG en lien avec ce produit ou découlant de ce dernier de quelque manière que ce soit (y compris, sans toutefois s'y limiter, les différends concernant la garantie) se règle exclusivement par arbitrage exécutoire au cas par cas. Les modalités de l'entente d'arbitrage (y compris les détails sur la procédure de règlement des différends) se trouvent sur les sites www/lg.com/us/arbitration (États-Unis) et www/lg.com/ca_fr/arbitrage (Canada).

Mise en GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVIR

MISE EN GARDE: AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRÊRÉ). AUCUNE PIECE POUVANT ÉTRÉ RÉPAREE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alerter l'utilisateur de la présence d'une tension dangereuse non isolée à l'intérieur de l'appareil qui pourrait être d'une puissance telle pour cause une décharge électrique.

Ce symbole visse à alerter l'utilisateur de la présence de directives d'utilisation et de maintenance (entretien)

importantes dans la documentation accompagnant I'appareil. AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DECHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITE.

• POUR ÉVITER LA PROPAGATION DES FLAMMES, MAINTENEZ À TOUT MOMENT CE PRODUIT LOIN DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.
• N'installez pas le téléviseur ni la télécommande dans les environnements suivants:

-En exposition directe à la lumière du soleil. -Dans une zone avec une forte humidité comme une salle de bains. -À proximité d'une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur. -À proximité des comptoirs de cuisine ou des humidificateurs ou ils peuvent facilement être exposés à la vapeur ou à l'huile. -Dans une zone exposée à la pluie ou au vent.

-Dans une zone où il existe un risque de ruissellement ou d'éclaboussure. Évitez de déposer des objets contenant du liquide, comme des vases, des tasses, etc., sur l'appareil ou au-dessus de celui-ci (par exemple, sur une tablette).

-À proximité d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation. -Dans un endroit très poussièreux.

Cela pourrait entraîner des risques d'incendie, de décharge électrique, de combustion ou d'explosion, de mauvais fonctionnement ou d'altération du produit.

Aération

• Installez votre téléviseur à un endroit où l'aération est suffisante. Ne l'installez pas dans un espace restreint comme une bibliothèque.
• N'installez pas le produit sur un tapis ou un coussin. - N'obstruez pas les ouvertures de l'appareil et ne le recouvrez pas avec du tissu ou tout autre matériel auquel il est branché.
• Prenez soin de ne pas toucher aux ouvertures d’ ’aération peuvent venir chaudes.
• Protégez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pinçé, coincé dans une porte ou piétiné
• Ne déplacez pas le téléviseur lorsque le cordon d'alimentation est branché. N'utilisez pas un cordon d'alimentation endommagé ou desserré. Assurez-vous de bien saisir la fiche lorsque vous débranchez le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
• Ne branchez pas trop d'appareils dans une même prise de courant alternatif, car cela pourrait causer un incendie ou une décharge électrique.
• Débranchement de l'appareil de la source d'alimentation principale

La fiche d'alimentation permet d'effectuer le débranchement. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence.

• Ne laissez pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et causer des blessures graves.
• Mise à la terre d'antennes extérieures (peut varier selon le pays) :

-Si une antenne extérieure est installée, prenez les précautions ci-dessous.

Un système d'antennes extérieures ne devrait pas se couvrir à proximité des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entrer en contact avec de telles lignes électriques ou de tels circuits d'alimentation; cela pourrait entraîner de graves blessures ou un décès.

Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique.

L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du câble de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des électrodes de masse et aux exigences de mise à la terre de l'électrode.

Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70

• Mise à la terre (sauf pour les appareils non mis à la terre) : - Un téléviseur doté d'une fiche électrique à trois broches mise à la terre doit être branché dans une prise électrique c. a. à trois broches mise à la terre. Assurez-vous que le câble de mise à la terre est branché correctement afin d'éviter les risques de décharge électrique.
• Ne touchez jamais cet appareil ou l'antenne en cas d'orage. Vous pourriez recevoir une décharge électrique. Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées et, dans des cas extrêmes, un incendie peut se produire.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.
• Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez recevoir une décharge électrique.
• Si l'une des situations énoncées ci-dessous se produit, débranchez immédiatement le produit et communiquez avec le service à la clientèle de votre région.

-Si le produit a été endommagé.

• Si de l'eau ou une autre substance s'infiltré dans le produit (dans l'adaptateur c. a., le cordon d'alimentation ou le téléviseur). -Si une odeur de fumée ou une odeur étrange se dégage du téléviseur. -En cas d'orage ou de périodes d'inutilisation prolongées.

Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été éteint au moyen de la télécommande ou du bouton.

• N'utilisez pas d'appareils électriques à haute tension à proximité du téléviseur (p. ex. un tue-mouches électrique). Cela pourrait entraîner un mauvais fonctionnement de l'appareil.
• Ne tentez en aucun cas de réaliser des modifications sur cet appareil sans avoir obtenu l'autorisation écrite de LG Electronics au préalable. Cela pourrait entraîner des risques d'incendie ou de décharge électrique. Si vous désirez effectuer un entretien ou une réparation, communiquez avec votre service à la clientèle local. Une modification non autorisée pourrait entraîner la revocation de l'autorisation d'utilisation de cet appareil.
• N'utilisez que des pièces supplémentaires ou des accessoires approuvés par LG Electronics. Sinon, cela pourrait entraîner des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'altération du produit.
• Ne démonze jamais l'adaptateur c. a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipuez l'adaptateur avec soin pour éviter de l'échapper ou de le frapper. Un impact pourrait l'endommager.
• Pour réduire les risques d'incendie ou de décharge électrique, ne touchez usement.

- Piles

-Rangez les accessoires (piles ou autres) dans un lieu sûr et hors de la portée des enfants.

-Ne court-circuitez pas les piles, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas être exposées à une chaleur excessive.

• Mise en garde : risque d'incendie ou d'explosion si la batterie est remplacée par un modèle incompatible.

Déplacement

• Lorsque vous déplacez le téléviseur, assurez-vous qu’il est débranché et que tous les câbles ont été retirés. Deux personnes ou plus peuvent être requises pour déplacer les téléviseurs d’une certaine taille. N’exercez îner des risques d’incendie ou de blessures.
• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.
• Évitez de heurter l'appareil et assurez-vous qu'aucun objet ne tombe dans celui-ci ou n'entre en contact avec l'écran.
• N'appuyez pas fortement sur l'écran avec votre main ou un objet pointu (comme un ongle, un crayon ou un stylo) et évitez d'égratigner l'écran. Cela pourrait endommager l'écran.

Nettoyage

-Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil avec un chiffon doux et sec. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifiant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entraîner des risques de décharge électrique ou endommager le produit.

Préparation

• Lorsque le téléviseur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute. L'image présente peut ne pas correspondre à votre téléviseur.
• L'affichage à l'écran de votre téléviseur peut différer légèrement de l'illustration du présent manuel.
• Les menus et les options offertes peuvent différer en fonction des entrées ou du modèle de produit que vous utilisez.
• De nouvelles fonctionnalités pourraient être ajoutées ultérieurement à ce téléviseur.
• L'appareil doit être branché près d'une prise électrique facilement accessible. Certains appareils ne doivent pas être allumés ou éteints au moyen d'un bouton, mais en éteignant l'appareil et en débranchant le cordon d'alimentation.
• Les articles fournis avec votre produit peuvent varier selon le modèle.
• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des fins de mise à niveau des fonctionnalités du produit.
• Pour que la connexion soit optimale, les connecteurs des câbles HDMI et des dispositifs USB devraient avoir un rebord de moins de 10mm (0,39 po) d'épaisseur et de moins de 18mm (0,7 po) de largeur.
• Si le câble ou la clé USB ne rentre pas dans le port USB du téléviseur, servez-vous d'un câble de rallonge compatible avec USB 2.0.

$$ \begin{array}{l} * \mathrm {A} \leq 1 0 \mathrm {m m} (0, 3 9 \mathrm {p o}) \ * B \leq 1 8 m m (0, 7 p o) \ \end{array} $$

• Utilisez un câble certifié portant le logo HDMI. Si vous n'utilisez pas un câble HDMI certifié, l'écran peut ne pas s'afficher ou un problème de connexion peut se produire. Type de câble HDMI recommandé (de 3 m (9,84 pi) ou moins): -Cable HDMI®/™ ultra haute vitesse

Articles supplémentaires en option

Des articles supplémentaires en option peuvent être remplacés ou modifiés à des fins d'amélioration de la qualité, sans préavis.

Communiquez avec votre détaillant pour vous procurer ces articles.

Ces dispositifs ne fonctionnent qu’avec certains modèles. Le nom ou la conception du modèle peuvent être modifiés selon les conditions ou les politiques du fabricant.

MR20GA

Vérifiez si le modèle de votre téléviseur prend en charge la technologie Bluetooth dans la section Caractéristiques techniques du module sans fil pour confirmer qu’il peut être utilisé avec la télécommande Magic.

Support de fixation murale

(Selon le modèle)

Assurez-vous d'utiliser des vis et un support de fixation murale conformes à la norme VESA. Les dimensions standards des trous de fixation murale sont indiquées dans le tableau suivant.

Modèle	49NAN080*49NAN081*49NAN085*49NAN086*50NAN079*	55NAN079*55NAN080*55NAN081*55NAN085*55NAN086*55NAN090*55NAN091*
VESA (A x B) (mm) 200 x 200 300 x 300
Vis standard M6 M6
Nombre de vis 4 4
Support de fixation murale	LSW240BMSW240	OLW480BMSW240
Modèle	65NAN079*65NAN080*65NAN081*65NAN085*65NAN086*65NAN090*65NAN091*	75NAN080*75NAN085*75/86NAN090*75/86NAN091*
VESA (A x B) (mm) 300 x 300 600 x 400
Vis standard M6 M8
Nombre de vis 4 4
Support de fixation murale	OLW480B LSW640B

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur ainsi que pour effectuer un transport sécurisé sans égard au type et à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en utilisant la boîte ou le matériel d'emballage d'origine.
• Avant de déplacer ou de soulever le téléviseur, débranche le cordon d'alimentation et tous les cables. Lorsque vous manipulez le téléviseur, veillez à ce que l'écran ne soit pas orienté vers vous pour éviter de l'endommager.

Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tenir la partie transparente, le haut-parleur ou la grille du haut-parleur.

• La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille.
• Lorsque vous transportez un téléviseur dans vos mains, tenez-le tel qu’il est illustré ci-dessous.

Lorsque vous transportez le téléviseur, évitez de l'exposer à des chocs ou à des vibrations excessives. - Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côté et ne le penchez pas à gauche ou à droite. - Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

• Évitez de toucher à l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant (l'écran) n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran. Pour fixer le support au téléviseur, placez l'écran face contre une table ou une surface plane matelassée afin de le protéger contre les rayures.

Installation sur une table

1 Soulevez et placez le téléviseur en position verticale sur une table.

• Laissez au minimum un espace de 10cm (4 po) entre le mur et le téléviseur pour assurer une aération adéquate.

(Selon le modèle)

2. Branchez le cordon d'alimentation à une prise murale.

Lors de l'assemblage du produit, n'appliquez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela pourrait endommager le produit.) - Si vous installez le téléviseur sur un socle, vous devez prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et causer des blessures. - Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilisez pas de composants non approuvés. - Tout dommage ou toute blessure résultant de l'utilisation d'un composant non approuvé n'est pas couvert par la garantie. Assurez-vous que les vis sont visées complètement. (Si elles ne sont pas suffisamment visées, le téléviseur peut basculer vers l'avant après avoir été installé.) - Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.

Fixation du téléviseur au mur

(Selon le modèle)

1 Insérez et serrez les boulons à œil ou les supports et les boulons à l'arrière du téléviseur.

• Si des boulons sont insérés dans les emplacements des boulons à œil, retirez tout d'abord les boulons.

2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrivée du téléviseur, alignez les boulons à œil sur les emplacements correspondants de la fixation murale. 3 Attachez solidement les boulons à œil aux supports de fixation mur. murale à l'aide d'une corde solide. Assurez-vous d'installer la corde de façon à ce qu'elle soit parallèle à la surface horizontale.

Utilisez une plateforme ou un meuble suffisamment solide et large pour soutenir le téléviseur de manière sécuritaire. - Les supports, les boulons et les cordes sont offerts en option. Vous pouvez obtenir des accessoires supplémentaires auprès de votre détaillant local.

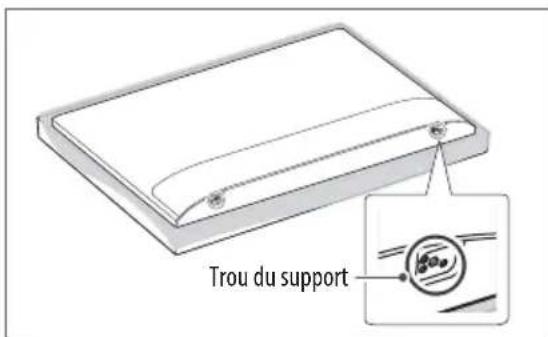

Fixation murale

Un support de fixation murale offert en option peut être utilisé pour installer votre téléviseur LG. Consultez votre fournisseur local afin d'obtenir un support de fixation murale qui correspond aux normes VESA de votre modèle de téléviseur. Fixez soigneusement le support de fixation murale au dos de votre téléviseur. Installez-le sur un mur solide qui est perpendiculaire au sol. Si vous installez le téléviseur sur d'autres matériaux de construction, veuillez faire appel à du personnel qualifié pour installer le support de fixation murale. Des directives détaillées seront comprises avec le support de fixation murale. Nous vous recommandons d'utiliser un support de fixation murale de marque LG. Le support de fixation murale de LG est facile à ajuster, et les câbles s'y branchent aisément. Si vous n'utilisez pas un support de fixation murale de LG, utilisez un support permettant de poser l'appareil au mur de façon sécuritaire et offrant suffisamment d'espace pour la connexion d'appareils externes. Si vous utilisez un support de fixation non réglable, installez-le sur le mur. Branchez d'abord les câbles sur le téléviseur, puis placez le téléviseur sur le support.

(Selon le modèle)

• Avant d'installer le téléviseur sur un support de fixation murale, retirez son socle en suivant la procédure inverse de son installation. Pour de plus amples renseignements sur les vis et les supports de fixation murale, reportez-vous à la section Achats séparés.
• Si vous avez l'intention d'installer le produit sur un mur, fixez l'interface de fixation VESA (pièces en option) à l'arrière du produit. Lorsque vous souhaitez fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas. Lors de l'installation du téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du câble de signal ou du cordon d'alimentation se trouvant à l'arrière du téléviseur.
• N'installez pas le téléviseur sur un mur où il pourrait être exposé à de l'huile ou à un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.

(Selon le modèle)

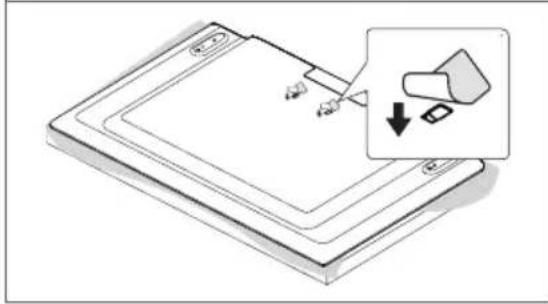

• N'utilise pas un objet pointu lorsque vous retirez le couvercle du câble. Cela pourrait endommager le câble ou le boîtier. Cela pourrait également causer des blessures. (Selon le modèle)

Lors de l'installation du support mural, il est recommandé de couvrir le trou du support avec du ruban adhésif pour éviter l'intrusion de poussière ou d'insectes. (Selon le modèle)

Connexions

Vous pouvez connecter différents appareils externes sur le téléviseur. Pour plus d'informations sur la connectivité des appareils externes, consultez le manuel fourni avec chaque appareil.

Antenne/câble

Pour regarder la télévision, raccordez le téléviseur à une antenne, au câble ou à un décodeur de câblo-distribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles réels, et l'utilisation d'un câble RF est facultative.

Assurez-vous de ne pas plier le fil de cuivre du câble RF.

• Pour éviter d'endommager votre téléviseur, faites d'abord toutes les connexions entre les appareils, puis branchez le cordon d'alimentation dans la prise d'alimentation.
• Utilisez un dispositif d'amplification de signaux pour utiliser deux téléviseurs ou plus.
• Codec audio TVN pris en charge : MPEG, Dolby Digital
• Ce téléviseur ne peut pas recevoir de contenu diffusé en ULTRA HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas été confirmées.

Autres connexions

Connectez-vous téléviseur à des appareils externes. Pour obtenir une image et un son de qualité optimale, reliez l'appareil externe et le téléviseur au moyen d'un cable HDMI.

Lors de la connexion du câble HDMI, le dispositif et les périphériques externes doivent être éteints et débranchés. - Formats audio HDMI pris en charge (selon le modèle) : True HD (48 kHz),

Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

→ [Image] → [Réglages supplémentaires] → [HDMI ULTRA HD Deep Color]

(Uniquement pour le modèle NAN079*, NAN080*, NAN081*)

• Active: Prise en charge du format 4K à 50/60 Hz (4:4:4, 4:2:2 et 4:2:0)
• Arrêt: Prise en charge du format 4K à 50/60 Hz (4:2:0)

(Sauf pour les modèles NAN079, NAN080, NAN081*)

• Active: Prise en charge du format 4K à 50/60 Hz (4:4:4, 4:2:2 et 4:2:0),

4K à 100/120 Hz (4:4:4, 4:2:2 et 4:2:0) - Arrêt: Prise en charge du format 4K à 50/60 Hz (4:2:0)

Si l'appareil branché au port d'entrée prend également en charge le mode Ultra HD Deep Color, l'image pourrait être plus claire. Par contre, si l'appareil ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactiver le paramètre [HDMI ULTRA HD Deep Color] du téléviseur.

-Cette fonction n'est offerte que sur certains modèles qui prennent en charge le mode HDMI Ultra HD Deep Color.

Dispositifs externes

Les dispositifs externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, consoles de jeu et autres dispositifs externes. Pour plus d'informations sur la connectivité des appareils externes, consultez le manuel fourni avec chaque appareil.

• Si vous enregistrez une émission télévisée à l'aide d'un enregistreur Blu-ray/DVD ou d'un magnétoscope, assurez-vous de brancher le cable de signal d'entrée au téléviseur par l'intermédiaire de l'enregistreur ou du magnétoscope. Pour en savoir davantage sur l'enregistrement, consultez le manuel fourni avec l'appareil en question.
• La connexion au périphérique externe peut différer légèrement des illustrations représentées dans le manuel.
• Connectez les appareils externes au téléviseur indépendamment de l'ordre du port du téléviseur.
• Si vous branchez une console de jeu sur le téléviseur, utilisez le câble fourni avec la console.
• Pour connaître le mode d'emploi d'un appareil externe, consultez le guide d'utilisation associé à l'appareil en question.
• En mode ordinaire, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la brillance. S'il y a du bruit, changez la résolution de la sortie ordinaire, changez la fréquence de rafraîchissement, ou réglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Certains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB branché à l'aide d'un concentrateur USB n'est pas détecté, branchez-le directement au port USB du téléviseur.
• Lorsque vous branchez l'appareil à un réseau local filaire, il est recommandé d'utiliser un câble CAT 7.
• Il est possible que le téléviseur fonctionne sans décodeur à partir d'un distributeur multicanal de programmes audiovisuels (MVPD).

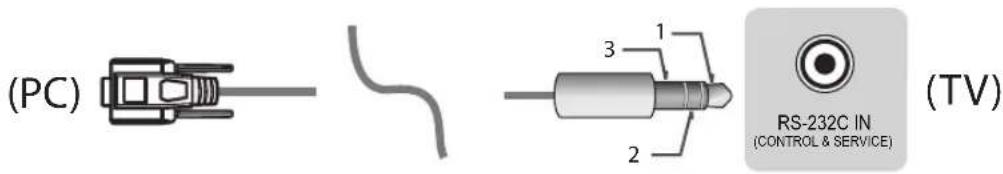

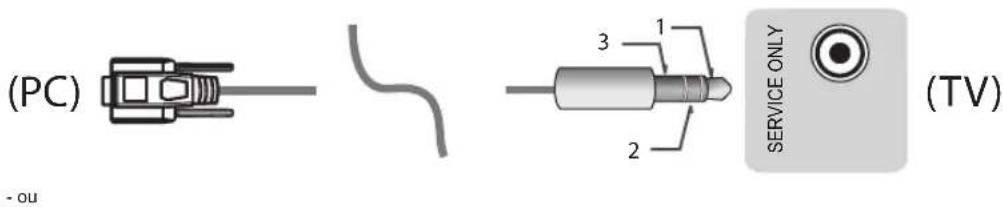

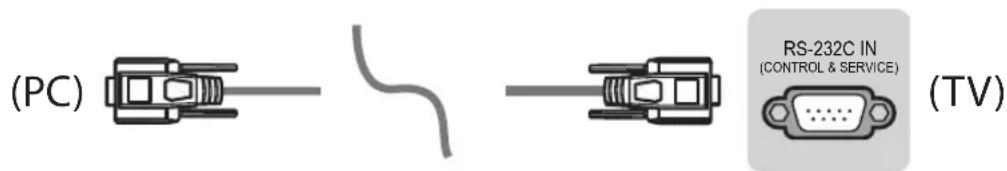

Configuration de la télécommande rs-232c

Pour oblir les instructions de configuration de la commande externe RS-232C, rendez-vous au www/lg.com. Téléchargez et lisez le manuel. (Selon le modèle)

• Ne laissez pas le produit tomber ou basculer lorsque vous connectez des dispositifs externes. Dans le cas contraire, cela peut entraîner des blessures ou endommager le produit. Lorsque vous connectez des dispositifs externes tels que des consoles de jeu vidéo, assurez-vous que les câbles de connexion sont suffisamment longs. Autrement, le produit pourrait tomber, ce qui peut entraîner des blessures ou endommager le produit.

Utilisation du bouton

Vous pouvez simplement utiliser les fonctions du téléviseur à l'aide du bouton.

Fonctions de base

Mise sous tension (appuyez) Mise hors tension1 (maintenez enforcé) Commande du menu (appuyez2) Sélection du menu (maintenez enforcé3)

1. Toutes les applications actives seront fermées. 2. Vous pouvez accéder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé. 3. Vous pouvez utiliser cette fonction lorsque vous accédez à la commande du menu.

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton d’. Vous pouvez régler les éléments du menu à l’aide des boutons.

	Met l'appareil hors tension.
	Change la source d'entrée.
+ -	Règle le volume.
\(\text{à}\) Court les chaînes enregistrées.

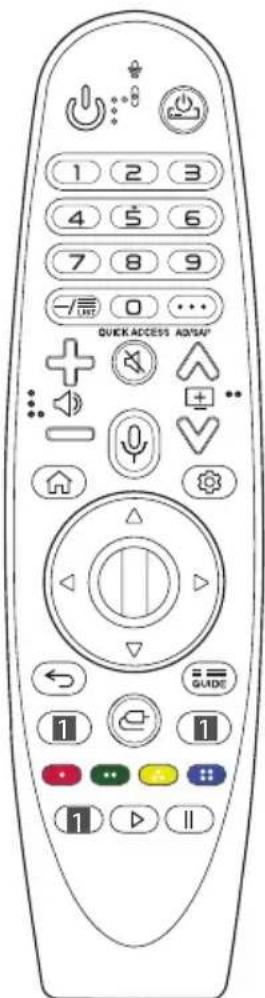

Utilisation de la télécommande magic

Selon le modèle

Les descriptions qui figurent dans le présent manuel font référence aux boutons qui se trouvent sur la télécommande. Veuillez lire le présent manuel attentivement et utiliser le téléviseur correctement.

Lorsque le message « [La pile de la télécommande Magic est faible. Veuillez la changer.] » s'affiche, remplacez les piles.

Pour installer les piles, ouvrez le couvercle de leur compartiment et insérez les piles (AA de 1,5 V) en faisant correspondre leurs bornes ④ et celles du compartiment, puis remettez le couvercle en place.

Assurez-vous d'orienter la télécommande Magic vers le capteur du téléviseur. Pour retirer les piles, suivez le processus d'installation dans l'ordre inverse. Cette télécommande fonctionne au moyen de la lumière infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

(Certains boutons et services peuvent ne pas être offerts selon le modèle ou la région.)

Pour utiliser le bouton, maintenez-le enfoncé pendant plus d'une seconde.

(MARCHE/ARRÉT) Allume ou éteint le téléviseur.

(MARCHE/ARRET DU BOITIER DÉCODEUR) Vous pouvez allumer ou éteindre ce boitier décodeur en l'ajoutant à la télécommande universelle de votre téléviseur.

Boutons numériques Permettent de saisir des chiffres.

9 Permet d'accéder à la section [Aide rapide].

— (TIRET) Insère un tiret entre des chiffres, comme 2-1 et 2-2.

Liste Affiche la liste de chaînes enregistrées.

(PLUS D'ACTIOns) Permet d'afficher d'autres fonctions de la télécommande.

QUICK ACCESS permet de modifier l'ACCES RAPIDE.

L'ACCES RAPIDE est une fonctionnalité qui vous permet d'accéder directement à une application ou à la télévision en direct en appuyant longtemps sur les boutons numérotés.

La fonction SAP (seconde piste audio) peut également être activée en appuyant sur le bouton...

Règle le volume.

(SOURDINE) Désactive tous les sons.

(SOURDINE) Permet d'accéder au menu [Accessibilité].

A ± ∨ Parcourt les chaînes enregistrées.

Reconnaissance vocale) Une connexion réseau est requise pour utiliser la fonction de reconnaissance vocale.

Recherche le contenu recommandé. (Certains services recommandés peuvent ne pas être disponibles dans certains pays.)

(Reconnaissance vocale) Parlez en maintenant la touche enfoncée afin d'utiliser la fonctionnalité de reconnaissance vocale.

(ACCUEIL) Permet d'accéder au menu d'accueil.

() (ACCUEIL) Affiche l'historique précédent.

(Réglages rapides) Permet d'accéder aux réglages rapides.

(Réglages rapides) Permet d'afficher le menu [Tous les paramètres].

Molette (OK) Appuyez sur le centre de la molette pour sélectionner un menu. Vous pouvez changer de chaîne à l'aide de la molette

(Haut/bas/gauche/droite) Appuyez sur les boutons de navigation haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les boutons à l’ordre que le pointeur est utilisé, celui-ci disparaitra de l’écran et la télécommande Magic fonctionnera comme une télécommande normale. Pour afficher de nouveau le pointeur à l’écran, secouez la télécommande Magic de gauche à droite.

(RETOUR) Revient à l'écran précédent.

(RETOUR) Efface ce qui est affiché à l'écran et rétablit le dernier affichage d'entrées.

Guide Affiche la programmation en fonction du programmeur de temps.

1 Boutons des services de diffusion en continu Permet de se connecter au service de diffusion en continu de vidéos.

ENTREE Change la source d'entree.

ENTREPERET d'accéder au [Tableau de bord d'accueil].

Permet d'accéder à diverses fonctions

de certains menus.

→ (Boutons de contrôle) Permettent de contrôler les contenus médias.

Enregistrement de la télécommande magic

Avant de pouvoir utiliser la télécommande Magic, vous devez l'associer au téléviseur.

1. Insérez des piles dans la télécommande Magic et allumez le téléviseur. 2. Pointez la télécommande Magic vers votre téléviseur et appuyez sur Molette (OK) sur la télécommande. * Si le téléviseur n'arrive pas à enregistrer la télécommande Magic, éteignez-le et rallumez-le, puis réessayez.

Annulation de l'enregistrement de la télécommande magic

Appuyez simultanément sur les boutons (BETOUR) et

(Appuyez simultanément sur les boutons (ACCUEIL) pendant cinq secondes pour annuler l'association entre votre téléviseur et la télécommande Magic.)

• Maintenez la touche génée pendant plus de cinq secondes pour simultanément déconnecter et enregistrer de nouveau la télécommande Magic.

• Ne combinez pas des piles neuves avec des piles usagées. Les piles pourraient surchauffer, et du liquide pourrait s'en écouler.
• Le non-respect des polarités de la pile pourrait causer une explosion ou une fuite et entraîner un incendie, des blessures corporelles ou un risque de pollution pour l'environnement.
• Ce dispositif fonctionne avec des piles. Il est possible que des règlements en matière d'environnement vous obligent à éliminer correctement ces piles. Veuillez communiquer avec les autorités locales pour plus de renseignements sur la mise au rebut ou sur le recyclage des piles usagées.
• Les piles internes ou externes du produit ne doivent pas être exposées à une chaleur excessive, comme celle causée par la lumière directe du soleil, le feu ou toute source de chaleur semblable.

Manuel d'utilisation

Pour de plus amples renseignements sur ce téléviseur, lisez le MANUEL D'UTILISATION fourni avec le produit. (Selon le modèle)

• Pour ouvrir le MANUEL D'UTILISATION → [Assistance] → [Guide d'utilisation]

Dépannage

La télécommande ne fonctionne pas.

Assurez-vous que rien n'a été placé sur le récepteur (du ruban adhésif, par exemple). - Vérifiez qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande. - Remplacez les piles par des piles neuves.

Le téléviseur ne produit pas d'images ni de son.

• Vérifiez que le téléviseur est allumé.
• Vérifiez que le cordon d'alimentation est branché dans une prise murale.
• Vérifiez que la prise murale fonctionne en y branchant d'autres appareils.

Le téléviseur s'éteint brusquement.

• Vérifiez les réglages de l'alimentation. Il y a peut-être eu une panne de courant.
• Vérifiez l'activation de la fonctionnalité d'arrêt automatique dans le menu des réglages.
• En l'absence de signal, le téléviseur s'éteint automatiquement au bout de 15 minutes d'inactivité.

Affichage anomalie

• Si le téléviseur est froid au toucher, il peut produire un léger scintillement lors de la mise sous tension. Cela est normal; le téléviseur n'est pas défectueux. Pendant quelques minutes, des défauts de points peuvent être visibles à l'écran, apparaissant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produisent aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ACL ou de mettre vos doigts sur celui-ci pendant une longue période. Cela pourrait produire un effet de distorsion à l'écran.
• Cet écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels déactivés ne faisant pas à la performance ni à la fiabilité du téléviseur.
• L'affichage d'une image fixe pendant une longue période peut entraîner l'incrustation de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.

Sons produits

• Craquement Un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits où une déformation thermique est requise.
• Bourdonnement du circuit ou du panneau électrique Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un appareil. Il varie selon l'appareil. Ce son ne nuit aucunement à la performance ou à la fiabilité de l'appareil.

• Pour nettoyer le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénétrer entre les parties supérieure, gauche ou droite du panneau et le guide. (Selon le modèle)

Assurez-vous d’éponger l’excès d’eau ou de produit de nettoyage du linge. - Ne vaporisez pas d’eau ou de produit nettoyant directement sur l’écran du téléviseur. Assurez-vous de vaporiser juste assez d’eau ou de nettoyant sur un chiffon sec pour nettoyer l’écran.

Caractéristiques techniques

Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis en raison de la mise à niveau des fonctions du produit.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette FTC est mesurée conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du téléviseur, etc.).

• Pour obtenir des renseignements sur l'alimentation et la consommation d'énergie, consultez l'étiquette apposée sur le produit.
• La consommation électrique typique est mesurée conformément à la norme CEI 62087 ou aux réglementations énergétiques de chaque pays.
• Sur certains modèles, l'étiquette se trouve à l'intérieur du couvercle du terminal de connexion du périphérique externe.
• En fonction du modèle ou du pays, la consommation électrique typique peut ne pas être indiquée sur l'étiquette.

(Selon les pays)

Caracteristiques de diffusion
Système télévisuel ATSC, NTSC	M, 64 et 256 QAM
Programmation (bande)	VHF 2 à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135
Impédance de l'antenne externe 75 Ω

(Uniquement pour le modèle NAN079, NAN080, NAN081*)

Caracteristiques du module sans fil (LGSBWAC02)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences Puissance de sortie (maximale)
2 400 à 2 483,5 MHz	18,5 dBm
5 150 à 5 725 MHz	17 dBm
5 725 à 5 850 MHz	18,5 dBm
Bluetooth
Gamage de fréquences Puissance de sortie (maximale)
2 400 à 2 483,5 MHz 8,5 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet apparéil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC: BEJLGSBWAC02 IC: 2703H-LGSBWAC02
Caracteristiques du module sans fil (LGSBWAC92)
Réseau local sans fil (IEEE 802.11a/b/g/n/ac)
Gamage de fréquences Puissance de sortie (maximale)
2 400 à 2 483,5 MHz	18 dBm
5 150 à 5 725 MHz	18 dBm
5 725 à 5 850 MHz	18 dBm
Bluetooth
Gamage de fréquences Puissance de sortie (maximale)
2 400 à 2 483,5 MHz 8 dBm
Comme la bande de fréquences peut varier selon le pays, l'utilisateur ne peut pas changeur ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales. Par considération pour l'utilisateur, cet appeareil doit être installé et il doit fonctionner en conservant une distance minimale de 20 cm (7,8 po) entre celui-ci et l'utilisateur. ID FCC : BEJLGSBWAC92 IC : 2703H-LGSBWAC92

Conditions d'utilisation
Température de fonctionnement De 0 °C à 40 °C (de	32 °F à 104 °F)
Humidité de fonctionnement Moins de 80 %
Température d'entreposage De -20 °C à 60 °C (de	-4 °F à 140 °F)
Humidité d'entreposage Moins de 85 %

Informations sur les logiciels libres

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logiciels à code source libre contenus dans cet appareil, visitez le site http://opensource.lge.com.

En plus du code source, toutes les dispositions de licence, les exonérations de garantie et les avis de droits d'auteur peuvent aussi être téléchargés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail].

Cette offre est valable pendant une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valide pour quiconque possède cette information.

Licences

HIGH-DEFINITION MULTIMEDIA INTERFACE

(Uniquement pour les modèles prenant en charge la télécommande Magic)

Renseignements relatifs à la réglementation de la FCC

(Pour les États-Unis)

Cet équipement a été testé et jugé conforme aux limites relatives aux appareils numériques de catégorie B imposées par le paragraphe 15 de la réglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génère, utilise et peut diffuser de l'énergie de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'éteindre et de rallumer l'appareil), l'utilisateur est invité à essayer de corriger les interférences à l'aide d'une ou de plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception;

Augmenter la distance entre l'équipement et le récepteur;

Brancher l'équipement sur un circuit électrique distinct de celui qui alimente le récepteur;

• Demander l'aide du distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-vidéo.

Cet appareil est conforme aux limites imposées par le paragrapphe 15 de la réglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer de brouillage préjudiciable, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement indésirable. Les modifications dans la fabrication de cet appareil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les appareils UNII)

(Pour les États-Unis)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquence de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent causer des interférences avec cet appareil ou l'endommager. Cet appareil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

(Pour les États-Unis)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Cet appareil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôlé. Cet émetteur ne doit pas être colocalisé ni utilisé conjointement avec tout autre émetteur ou antenne. Cet appareil devrait être installé et utilisé de façon à garder une distance minimale de 20 cm (7,8 po) entre le récepteur et l'utilisateur. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'industrie canada

(Pour le Canada)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Avis d'industrie canada sur l'exposition aux rayonnements

(Pour le Canada)

(Pour la fonction sans fil (WLAN, Bluetooth, etc.))

Cet appareil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôlé. Cet appareil doit être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et votre corps.

REMARQUE LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIOELECTRIQUES CAUSES PAR DES MODIFICATIONS NON AUTORISEES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉE À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du cnr-247

(Pour le Canada)

(Pour les produits ayant la fonction sans fil utilisant des bandes de fréquences de 5 GHz)

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux; (2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permet pour les dispositifs utilisant les bandes de 5 250 à 5350 MHz et de 5470 à 5725 MHz doit être conforme à la limite de la p. i. r. e; (3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p. i. r. e. spécifiée, selon le cas; (4) (Pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p. i. r. e. de plus de 200 mW), les types d'antennes (s'il y en a plusieurs), les numeros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'excidence de la p. i. r. e. applicable au masque d'élevation, énoncée à la CNR-247 section 6.2.2.3, doivent être clairment indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz et que ces radars peuvent causer des interférences avec les appareils LE-LAN et/ou les endommager.

Remarque à l'intention des installateurs de réseaux câbles

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de réseaux câblés sur l'article 820-40 du Code national de l'électricité (NEC). Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le câble doit être relié à l'installation de mise à la terre du BATIMENT, et ce, aussi près que possible de son point d'entrée.

Avertissement!

Ne placez jamais un téléviseur sur une surface instable. Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples comme :

Utiliser des armoires ou des supports recommandés par le fabricant du téléviseur; Utiliser uniquement des meubles qui peuvent supporter le téléviseur de façon sécuritaire; - S'assurer que le téléviseur ne dépasse pas le bord du meuble sur lequel il est installé; - Ne pas placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancrer le meuble et le téléviseur à un support ajusté; - Ne pas placer le téléviseur sur un tissu ou tout autre matériel inséré entre le téléviseur et le meuble sur lequel il est installé; - Informer les enfants des dangers que représentent le fait de grimper sur un meuble pour atteindre le téléviseur ou ses commandes.

Si vous téléviseur actuel doit être déplacé, tenez compte des mêmes précautions.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un apparéil de classe II.
◇	Se rapporte à la mise en vue.
|	Se rapporte à la mise en marche (alimentation).
∑	Se rapporte à une tension dangereuse.

Déclaration de conformité du fournisseur

Appellation

commerciale

Partie responsable LG Electronics USA, Inc.

Les numéros de modèle et de série du produit sont situés à l'arrière et sur l'un des côtés du produit.

Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

MODELE

NUMERO DE SÉRIE

Service à la clientèle LG

Pour toute question ou commentaire, visitez le www/lg.com ou appelez :

1-888-542-2623 CANADA 1-800-243-0000 États-Unis, résidentiel 1-888-865-3026 États-Unis, commercial

Enregistrez votre produit en ligne!

www/lg. com

OWNER'S MANUAL

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

CODES clés

• Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction Remarque		Code (hexa)	Fonction Remarque
00 CH	+, PR + Touche R/C 53 Ensemble Touche R/C
01 CH	-, PR - Touche R/C 5B Sortie Touche R/C
02 Volume + Touche R/C 60 PIP (AD)	Touche R/C
03 Volume - Touche R/C 61 Bleu Touche R/C
06	>(Touche de direction/Flèche droite)	Touche R/C 63	Jaune	Touche	R/C
07	<(Touche de direction/Flèche gauche)	Touche R/C 71	Vert	Touche	R/C
08 Mise sous tension	Touche R/C 72 Rouge			Touche R/C
09	MUTE (Sourdine)	Touche R/C	79	Ratio/Format de l'image	Touche R/C
0B Source	Touche R/C 91 AD (descriptions)			Touche R/C
0E	SLEEP (Veille)	Touche R/C	9E	LIVE MENU (Menu en direct)	Touche R/C
0F	TV, TV/RAD	Touche R/C	7A	Guide d'utilisation	Touche R/C
10 - 19	*Touches numériétées 0 à 9	Touche R/C 7C	Smart/Home (Accueil)	Touche R/C
1A	Q.View/Flashback (Aperçu rapide/Retour en arrière)	Touche R/C 7E	SIMPLINK	Touche	R/C
1E	FAV (châines préférentes)	Touche R/C	8E	▶ (Avance rapide)	Touche R/C
20	Texte (Télétexte)	Touche R/C	8F	▶ (Retour arrêté)	Touche R/C
21	T. Opt (option Télétexte)	Touche R/C	AA	Info	Touche R/C
28	Retour	Touche R/C	AB	Guide des émissions	Touche R/C
30	Mode AV (audio/vidéo)	Touche R/C	B0	▶ (Lecture)	Touche R/C
39 Sous-titres	Touche R/C B1			■ (Arrêt/Liste de fichiers)	Touche R/C
40	Λ (Touche de direction/Flèche haut)	Touche R/C B5	RECENT	(Récent) Touche	R/C
41	V (Touche de direction/Flèche bas)	Touche R/C	BA	■ (Figer l'image/Ralent/Pause)	Touche R/C
42	Mes applications	Touche R/C	BB	Soccer	Touche R/C
43 Menu/Paramètres	Touche R/C	BD		● (Enregistrer)	Touche R/C
44	OK/Enter (Entrée)	Touche R/C	DC	3D	Touche R/C
45	Q. Menu (Menu rapide)	Touche R/C	99	Configuration automatique	Touche R/C
4C Liste, -	Touche R/C 9F App (Application)/* Touche R/C
4D IMAGE	Touche R/C 9B TV,	PC		Touche R/C
52 AUDIO	Touche R/C

Le code clé 4C (0x4C) est disponible sur les modèles ATSC/ISDB, qui utilisent une chaîne majeure/minor. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie)

Configuration de l'appareil de commande externe

• Les illustrations peuvent ne pas correspondre tout à fait à votre téléviseur.

Branchez l'adaptateur USB vers Série (RS-232C) ou la prise d'entrée RS-232C (série) sur un appareil de commande externe (comme un ordinateur ou un système de commande audio-video) pour commander les fonctions du produit de façon externe.

Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que tous les modèles ne prennent pas en charge ce type de connexion.
• Câble non fourni.

Adaptateur USB vers série (rs-232c) avec câble USB

Type USB

• Les téléviseurs LG sont compatibles avec l'adaptateur à puce USB vers Série (RS-232C) (réf. fabricant : 0 x 0557, réf. produit : 0 x 2008), qui n'est ni fabriqué ni fourni par LG.
• Vous pourrez vous le procurer auprès de distributeurs spécialisés en informatique professionnelle.

Rs-232c (série) avec câble rs-232c (série)

Type DE9 (D-Sub 9 broches) - Vous devez vous procurer le cable RS-232C (type DE9, D-Sub à 9 broches, femelle-femelle) vers RS-232C (Série) afin d'établir la connexion entre l'ordinateur et le téléviseur, comme il est indiqué dans le manuel.

L'interface de connexion peut être différente de celle de votre téléviseur.

Type de sortie casque

• Vous devez disposer du câble de type sortie casque/RS-232 pour établ
• Pour les autres modèles, branchez sur le port USB.
• L'interface de connexion peut être différente de celle de votre téléviseur.

Ordinateur du client configurations rs-232c

RS-232C (Port série)

Configurations à 3 broches (non standard)

D-Sub 9 Téléphone

Identité télé

Pour définir le numéro d'identité, consultez la section « Correspondance avec les données réelles » à la page 6.

1. Appuyez sur PARAMÉTRES pour accéder aux menus principaux.
2. Appuyez sur les touches de navigation pour faire défiler l'affichage jusqu'à (*Général → À propos de ce téléviseur ou OPTION) et appuyez sur OK.
3. Appuyez sur les touches de navigation pour RÉGLER L'IDENTITE TÉLÉ et appuyez sur OK.
4. Choisissez un numéro d'identité en faisant défiler l'affichage vers la gauche ou la droite et sélectionnez FERMER. La plage de réglage s'étend de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur EXIT. (Selon le modèle)

Paramètres de communication

• Débit en baud : 9 600 b/s (UART) Longueur des données : 8 bits
• Parité : aucune

Bit d'arrêt : 1 bit Code de communication : code ASCII Utilisez un câble croisé (inversé).

Liste de référence des commandes

(Selon le modèle)

	COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)		COMMANDE1	COMMANDE2	DONNÉES (Hexadécimales)
01. Mise sous tension*	k a 00 à 01	15. Équilibre	k t 00 à 64
02. Format de l'image	k c (page 7)			16. Température de couleur	x u 00 à 64
03. Sourdine d'écran	k d (page 7)			17. Méthode ISM (uniquement pour téléviseurs plasma)	j p (page 8)
04. Sourdine de volume	k e 00 à 01	18. Égalisateur j v (page 9)
05. Réglage du volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste	k g 00 à 64			20. Commandes de syntonisation	m	a (page 9)
07. Luminosité	k h 00 à 64			21. Ajout/ suppression (saut) de chaine (émission)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	Codes clés
09. Teinte	k j 00 à 64			23. Contrôle du rétroéclairage, contrôle de la luminosité du panneau	m	g 00 à 64
10. Nettété	k k 00 à 32			24. Sélection d'entrée (principale)	x b (page 11)
11. Sélection de l'affichage à l'écran	k l 00 à 01			25. 3D (modèles 3D uniquement)	x t (page 11)
12. Mode de verrouillage de la télécommande	k m	00 à 01		26. 3D étendue (modèles 3D uniquement)	x v (page 12)
13. Aigus	k	r	00 à 64	27. Configuration automatique	j	u	(page 12)
14. Graves	k s	00 à 64

*Remarque: Durant la lecture ou l'enregistrement de contenu multimédia, toutes les commandes, à l'exception des commandes Mise sous tension (ka) et Touche (mc), sont désactivées et traitées en tant que NG. Grâce au câble RS232C, le téléviseur peut communiquer la commande « ka », qu'il soit allumé ou éteint. Avec le câble convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Transmission

[Commande 1][Commande 2][][Identité télé][][Données][Cr]

[Commande 1]: Première commande du téléviseur (j, k, moux)

[Commande 2] : Deuxième commande du téléviseur

[Identité télé] : Vous pouvez choisir, à l'aide de cette fonction, le numéro d'identité du moniteur dans le menu Options. La plage de réglage est de 1 à 99. Si vous sélectionnez « 0 », chaque appareil connecté est commandé.

• L'identité télé est indiquée sous forme décimale (de 1 à 99) dans le menu et sous forme hexadécimale (0x0 à 0x63) dans le protocole de transmission/reception.

[Données] : Pour transmettre la commande de données (hexadécimales). Transmet les données « FF » pour dire l'état de la commande.

[Cr] : Retour de chariot - code ASCII « 0x0D »

[ ] : Espace - code ASCII « 0 x 20 »

Accusé de réception OK

[Commande 2][Identité télé][OK][Données][x]

• Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'état actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont retournées à l'ordinateur.

Accusé de réception d'erreur

[Commande 2][Identité télé][NG][Données][x]

• Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

Correspondance avec les données réelles (hexadécimales b décimales)

• Lorsque vous saisissez les [données] en format hexadecimal, veuillez consulter la table de conversion suivante.
• La commande de syntonisation des chaînes (MA) utilise une valeur hexadécimale à deux octets ([données]) pour sélectionner le numéro de la chaîne.

00: Étape 0 32: Étape 50 (Identité télé 50) FE: Étape 254 01: Étape 1 (Identité télé 1) 33: Étape 51 (Identité télé 51) FF: Étape 255

···

0A: Étape 10 (Identité télé 10) 63: Étape 99 (Identité télé 99) 01 00: Étape 256

0F: Étape 15 (Identité télé 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Identité télé 16) C8: Étape 200 27 OF: Étape 9999

Les commandes peuvent fonctionner de façon différente en fonction des modèles et du signal.

1. Mise sous tension (Commande : ON/OFF)

Pour activer/désactiver l'appareil.

Transmission [k][a][Identité télé][][Données][Cr]

Données 00 : Hors tension Données 01 : Sous tension

Accusé de réception [a] [Identité télé] [OK/NG] [Données] [x]

Pour savoir si le téléviseur est allumé ou éteint.

Transmission [k][a][l][Identité télé][l][FF][Cr]

Accusé de réception [a][][Identité télé][][OK][Données][x]

• De la même façon, si d'autres fonctions transmettent des données « FF » basées sur ce format, les données d'accusé de réceptionprésentent l'état de chaque fonction.
• Format de l'image (Commande: k c) (taille de l'image principale)

Pour régler le format d'écran (format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant l'option Format de l'image dans Q. MENU ou dans le menu IMAGE.

Transmission [k][c][Identité télé][[Données][Cr]

Données 01 : Écran normal (4:3)

02: Format panoramique (16:9)

04: Zoom

05: Zoom2

(Amerique latine, sauf la Colombie uniquement)

06: Selon émission / Original

07:14:9

(Europe, Colombie, Moyen-Orient, Asie, à l'exception de la Corée du Sud et du Japon) 09: *Sur mesure

OB: Largeur intégrale (Europe, Colombie, Moyen-Orient, Asie, à l'exception de la Corée du Sud et du Japon)

10 à 1F: Zoom cinema 1 à 16 0c: 21:9 (Selon le modele)

Accusé de réception [c] [Identité télé] [[OK/NG] [Données] [x]

À l'aide de l'entrée PC, vous pouvez modifier le format de l'image de l'écran (16:9 ou 4:3). Dans les modes TVN/HDMI/Composante (haute définition), l'option Sur-mesure est disponible. Le mode Largeur intégrale peut fonctionner de façon différente selon les modèles. Il est compatible entièrement avec le mode TVN et partiellement avec les modes ATV et AV.

1. Sourdine d'écran (Commande : k d)

Pour activer/désactiver la sourdine d'écran.

Transmission [k][d][Identité télé][][Données][Cr]

Données 00 : Sourdine d'écran désactivée (image activée) Sourdine video désactivée

01: Sourdine d'écran activée (image désactivée) 10: Sourdine vidéo activée.

Accusé de réception [d] [Identité télé] [OK/NG] [Données] [x]

• Si seule la sourdine video est activée, le téléviseur montrera l'affichage à l'écran. Toutefois, si la sourdine d'écran est activée, le téléviseur ne montrera pas l'affichage à l'écran.
• Sourdine de volume (Commande : k e)

Pour activer/désactiver la sourdine de volume. Vous pouvez également activer ou désactiver la sourdine à l'aide de la touche MUTE de la télécommande.

Transmission [k][e][i][Identité télé][[Données][Cr]

Données 00 : Sourdine de volume activée (volume désactivé) 01 : Sourdine de volume désactivée (volume activé)

Accusé de réception [e][Identité télé][OK/NG][Données][x]

1. Réglage du volume (Commande : k f)

Pour régler le volume.

Vous pouvez également régler le volume à l'aide des touches de volume de la télécommande.

Transmission [k][f][Identité télé][[Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [f][ ][Identité télé][ ]

[OK/NG][Données][x]

1. Contraste (Commande: kg)

Pour régler le contraste de l'écran.

Vous pouvez également régler le contraste dans le menu IMAGE.

Transmission [kg][I][Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Identité télé][OK/NG][Données][x]

1. Luminosité (Commande : k h)

Pour régler la luminosité de l'écran.

Vous pouvez également régler la luminosité dans le menu IMAGE.

Transmission [k][h][i][Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [h][Identité télé][OK/NG][Données][x]

1. Couleur (Commande : k i)

Pour ajuster la couleur de l'écran. Vous pouvez également régler la couleur dans le menu IMAGE.

Transmission [k][i][[Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [i] [Identité télé] [OK/NG] [Données] [x]

1. Teinte (Commande: kj)

Pour régler la teinte de l'écran. Vous pouvez également régler la teinte dans le menu IMAGE.

Transmission [k][j][j][Identité télé][j][Données]

Données Rouge:00 à Vert:64

Accusé de réception [j][][Identité télé][OK/NG][Données][x]

1. Netteté (Commande : k k)

Pour régler la netteté de l'écran. Vous pouvez également régler la netteté dans le menu IMAGE.

Transmission [k][k][Identité télé][][Données][Cr]

Données min.: 00 à max.: 32

Accusé de réception [k] [Identité télé] [OK/NG] [Données] [x]

1. Sélection de l'affichage à l'écran (Commande : k l)

Pour activer ou désactiver l'affichage à l'écran à l'aide de la télécommande.

Transmission [k][l][Identité télé][[Données][Cr]

Données 00 : Affichage désactivé 01 : Affichage activé

Accusé de réception [I][[Identité télé]][OK/NG][Données][x]

1. Mode de verrouillage de la télécommande (Commande: km)

Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur.

Transmission [k][m][l][Identité télé][l][Données][Cr]

Données 00 : Verrouillage désactivé 01 : Verrouillage activé

Accusé de réception [m] [ ] [Identité télé] [ ] [OK/NG] [[Données] [x]

• Si vous n'utilisez pas la télécommande, utilisez ce mode.

Lorsque l'alimentation principale est déconnectée et reconnectée (débranchement et branchement, au bout de 20 à 30 secondes), le verrouillage de la commande externe est annulé.

• En mode Attente (DC désactivé par mise en arrêt ou commande « ka », « mc »), et si les touches sont verrouillées, le téléviseur ne s'allumera pas en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.
• Aigus (Commande: k r)

Pour régler les aigus. Vous pouvez aussi régler les aigus dans le menu AUDIO.

Transmission [k][r][I][Identité télé][I][Données]

Données min.: 00 à max.: 64

Accusé de réception [r][ ][Identité télé][ ][OK/NG][Données][x] *(Selon le modèle)

1. Graves (Commande : ks)

Pour régler les graves. Vous pouvez aussi régler les graves dans le menu AUDIO.

Transmission [ks][Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [s][Identité télé][OK/NG][Données][x]

• (Selon le modèle)
• Équilibre (Commande : k t)

Pour régler l'équilibre. Vous pouvez également régler l'équilibre dans le menu AUDIO.

Transmission [k][t][Identité télé][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [t][Identité télé][OK/NG][Données][x]

1. Température de couleur (Commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans le menu IMAGE.

Transmission [x][u][[Identité télé][][Données][Cr]

Données min.: 00 à max.: 64

Accusé de réception [u][I]lidenté télé][OK/NG][Données][x]

1. Méthode ISM (Commande : j p) (téléviseurs plasma uniquement)

Pour régler la méthode ISM. Vous pouvez aussi régler la méthode ISM dans le menu OPTIONS.

Transmission Identité télé Données Cr

Données min.: 02: Orbeur

08: Normal

20: Tracé couleur

Accusé de réception [p][I]lidenté télé][OK/NG][Données][x]

18. Égalisateur (commande : j v)

Pour ajuster l'égaliseur d'écran.

Transmission [j][v][Identité télé][[Données][Cr]

7	6	5	Fréquence 4 3 2	1	0 Étape
0	0	0	1	° bande 0	0 0	0 0	0 (déclaral)
0	0	1	2	° bande	0 0	0 0	1 1 (déclaral)
0	1	0	3	° bande ...	... ...	... ...		...
0	1	1	4	° bande	1 0	0 1	1 19 (déclaral)
1	0	0	5	° bande	1 0	1 0	1 20 (déclaral)

Accusé de réception [v][ ][Identité télé][ ][OK/NG][[Données][x]

Dépend du modèle et peut être modifié si le mode du son est réglé sur une valeur d'égalisateur ajustable.

19. Économie d'énergie (commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option Economie d'énergie dans le menu IMAGE.

Transmission [Identité télé][Données]

Données

00: Arret

01: Minimum

02: Moyen

03: Maximum

04: Auto (pour les téléviseurs ACL ou à DEL)/ Capteurs intelligents (pour les téléviseurs plasma)

Écran désactivement

(Selon le modèle)

Accusé de réception [q] [Identité tête] [OK/NG] [Données] [x]

20. Commandes de syntonisation (commande : m a)

• Cette commande peut fonctionner de façon différente en fonction du modèle et du signal.
• Modèles vendus en Europe, au Moyen-Orient, en Colombie et en Asie, à l'exception de la Corée du Sud et du Japon

Pour sélectionner les chaînes en fonction des numéros physiques suivants.

Transmission [m][a][ ][Identité télé][ ][Données 00][ ][Données 01][ ][Données 02][Cr]

Antenne/câble analogue

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaîne octet haut

Données 01 : Données de chaîne octet bas

-00 00 à 00 C7 (décimale : 0 à 199)

Données 02 : Source d'entrée (analogique)

• 00 : télévision par antenne (ATV)
• 80 : télévision par câble (CATV)
• Antenne/câble/satellite numérique

[Données 00][Données 01] Données de chaîne

Données 00 : Données de chaîne hautes

Données 01 : Données de chaîne basses

• 00 00 à 27 0F (décimale : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10: télévision par antenne (TVN)
• 20: radio par antenne (Radio)
• 40 : télévision par satellite (SDTV)
• 50 : radio par satellite (S-Radio)
• 90 : télévision par câble (CADTV)
• a0: radio par cable (CA-Radio)

*Exemples de commandes de syntonisation :

1. Syntonisez la chaîne analogue Antenne (PAL) 10.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 10 = 00 a

Données 02 = Télévision analogue par antenne = 00

Résultat = MA 00 00 0A 00

1. Syntonisez la chaîne numérique Antenne (DVB-T) 01. Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 = 00 01

Données 02 = Télévision numérique par antenne = 10

Résultat = MA 00 00 01 10

1. Syntonisez la chaîne satellite (DVB-S) 1000.

Identité télé = Tout = 00

Données 00 et 01 = Données de chaîne 1 000 = 03 E8

Données 02 = Télévision numérique par satellite = 40

Résultat = MA 00 03 E8 40

Accusé de réception [a][I][Identité télé][OK][Données 00][Données 01]

[Données 02][x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie

Pour synchroniser les chaînes en fonction des numéros physiques, majors ou mineurs suivants.

Transmission [m][a][][0][[Données00][][Données01]

[Données02][Données03][Données04][Données05][Cr]

Les chaînes numériques possèdent un numéro de chaîne physique, majeur et mineur. Le numéro physique est le numéro de chaîne numérique réel, le numéro majeur est le numéro auquel la chaîne doit être assignée et le numéro mineur correspond à la chaîne secondaire. Comme le synchroniseur ATSC assigne automatiquement les chaînes au numéro majeur/mineur, le numéro physique n'est pas requis pour l'envoi d'une commande en mode numérique.

• Antenne/câble analogique

Données 00 : Numéro de chaîne physique

• Antenne (ATV) : 02 à 45 (décimale : 2 à 69)
• Câble (CATV) : 01, 0E à 7D (décimale : 1, 14 à 125)

Données 01 à 04 : Numéro de chaîne majeur/mineur

Données 01 et 02 : xx (non utilisée)

Données 03 et 04 : xx (non utilisée)

Données 05 : Source d'entrée (analogique)

• 00 : télévision par antenne (ATV)

-01: télévision par câble (CATV)

• Antenne/câble numérique

Données 00 : xx (non utilisée)

Données 01: Numéro de chaine majeur

Données 01: Données de chaine octet haut

Données 02: Données de chaîne octet bas

-00 01 à 27 OF (décimale : 1 à 9 999)

Données 03 : Numéro de chaîne mineur

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique)

• 02Television par antenné (TVN) - Utilisez le numéro de chaine physique
• 06: Télévision par câble (CADTV) - Utilisez le numéro de chaîne physique
• 22: Télévision par antenne (TVN) - N'utilise pas le numéro de chaîne physique
• 26: Télévision par câble (CADTV) - N'utilise pas le numéro de chaîne physique
• 46: Télévision par câble (CADTV) - Utilisez le numéro de chaîne physique/majeur uniquement (chaîne en une partie)
• 66Television par cable (CADTV) - Utilisez le numero de chaîne majeur uniquement (chaîne en une partie)
• 0b : Télévision numérique par câble Plus - Utilisez le numéro de chaîne physique
• 2b: Télévision numérique par câble Plus - N'utilise pas le numéro de chaîne physique
• 4b: Television numérique par cable Plus - Utilisez le numero de chaine physique/majeur uniquement (chaine en une partie)
• 6b: Télévision numérique par câble Plus - Utilisez le numéro de chaîne majeur uniquement (chaîne en une partie)

Deux octets sont disponibles pour chaque numéro de chaîne majeur et mineur, mais l'octet bas est généralement utilisé seul (octet haut = 0).

*Exemples de commandes de syntonisation :

1. Syntonisez la chaîne analogue par câble (NTSC) 35. Identité télé = Tout = 00

Données 00 = Données de chaîne 35 = 23

Données 01 et 02 = Pas de majeur = 00 00

Données 03 et 04 = Pas de mineur = 00 00

Données 05 = Télévision analogue par câble = 01

1. Syntonise la chaîne numérique par antenne (ATSC) 30-3.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Le mineur est 3 = 00 03

Données 05 = Télévision numérique par antenne = 22

Accusé de réception [a][ ][Identité télé][ ][OK][Données 00][Données 01]

[Données 02][Données 03][Données 04][Données 05]

[x][a][][Identité télé][][NG][Données 00][x]

• Modèles vendus au Japon

Pour syntoniser les chaînes en fonction des numéros physiques, majeurs ou mineurs suivants.

Transmission [m][a][[0][[Données00][[Données01]

[Données02] [Données03] [Données04] [Données05] [Cr]

• Antenne/satellite numérique

Données 00: xx (non utilisé)

Données 01: Numéro de chaîne majeur

Données 01: Données de chaine octet haut

Données 02 : Données de chaîne octet bas

-00 01 à 27 0F (décimale : 1 à 9 999)

Données 03 : Numéro de chaîne mineur (non utilisé sur satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique/satellite pour le Japon)

• 02 : Télévision par antenne (TVN)
• 42: Télévision par antenne (TVN) - Utilisez le numéro de chaine physique/majeur uniquement (chaine en une partie)
• 62: Télévision par antenne (TVN) - Utilisez le numéro de chaîne majeur uniquement (chaîne en une partie) -07: BS (satellite de radiodiffusion) -08: CS1 (satellite de communication 1) -09: CS2 (satellite de communication 2)
• Examples de commandes de syntonisation :

1 Syntonisez la chaîne numérique par antenne (ISDB-T) 17-1.

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 17 = 00 11

Données 03 et 04 = Le mineur est 1 = 00 01

Données 05 = Télévision numérique par antenne = 02

1. Syntonisez la chaîne 30 du satellite de radiodiffusion (ISDB-BS).

Identité télé = Tout = 00

Données 00 = Physique inconnu = 00

Données 01 et 02 = Le majeur est 30 = 00 1E

Données 03 et 04 = Non utilisé = 00 00

Données 05 = Télévision par satellite BS = 07

• Cette fonction peut varier d'un modèle à l'autre.

Accusede reception [a][][Idenitetele][OK][Données00][Données01]

[Données 02][Données 03][Données 04][Données 05]

[X][A][][IDENTITÉ TÉLÉ][][NG][DONNÉES 00][X]

1. Ajout/suppression (saut) de chaîne (émission) (Commande : m b)

Pour sauter la chaîne (émission) actuelle, la prochaine fois.

Transmission [m][b][][Identité télé][][Données][Cr]

Accusé de réception [b][Identité tel] [OK/NG][Données][x]

• Définissez l'état de la chaîne enregistrée comme Suppr. (ATSC, ISDB)/Sautée (DVB) ou Ajoutée.
• Touche (Commande: m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][][Identité télé][][Données][Cr]

Données du code clé - page 2.

Accusé de réception [c][ ][Identité télé][OK/NG][Données][x]

1. Contrôle du rétroéclairage (Commande: mg)

Pour les téléviseurs ACL ou a DEL

Pour contrôler le rétroéclairage.

Transmission [m][g] [Identité télé] [Données] Cr

Données min.: 00 à max.: 64

Accusé de réception [g] [Identité tête] [OK/NG] [Données] [x]

Contrôle de la luminosité du panneau (Commande: mg)

• Téléviseurs plasma uniquement

Pour contrôler la luminosité du panneau.

Transmission [m][g] [Identité télé] [Données] [Cr]

Données min.: 00 à max.: 64

Accusé de réception [g][Identité télé][OK/NG][Données][x]

1. Sélection d'entrée (Commande : x b) (Entrée d'image principale)

Pour sélectionner la source d'entrée pour l'image principale.

Transmission [x][b][Identité télé][[Données][Cr]

Données

00: TVN 01: CADTV

02: TVN par satellite 10: ATV ISDB-BS (Japon)

03: ISDB-CS1 (Japon)

04: ISDB-CS2 (Japon)

11: CATV

20: AVouAV121: AV2

40: Composante141: Composante2

60RVB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Accusé de réception [b][ ][Identité tête][OK/NG][Données][x]

• Cette fonction peut varier en fonction du modèle et du signal.
• 3D (Commande: x t) (modèles 3D uniquement) (selon le modèle)

Pour passer du mode 3D au mode Téléviseur.

Transmission [x][t][Identité télé][Données 00][Données 01] [ ][Données 02][ ][Données 03][Cr]

Structure des données (selon le modèle)

[Données 00] 00:3D activée

01:3D désactivée

02:3Dà2D

03:2D à 3D

00: Haut et bas

01: Côte à côte

02: Echiquier

03: Séquentiel image par image

04: Entrelacement de colonnes

05: Entrelacement de lignes

00: Droite à gauche

01: Gauche à droite

[Données 03] Effet 3D (profondeur 3D) : min. : 00 - max. : 14

*Transmission par code hexadécimal)

• Les fonctions [Données 02] et [Données 03] peuvent varier en fonction du modèle et du signal.
• Si [Données 00] = 00 (3D activée), [Données 03] est ignorée.
• Si [Données 00] = 01 (3D désactivée) ou 02 (3D à 2D), [Données 01], [Données 02] et [Données 03] sont ignorées.
• Si [Données 00] = 03 (2D à 3D), [Données 01] et [Données 02] sont ignorés.
• Si [Données 00] = 00 (3D activée) ou 03 (2D à 3D), [Données 03] fonctionne lorsque le mode 3D (genre) est réglé sur manuel seulement.
• Toutes les options de 3D ([Données 01]) peuvent ne pas être disponibles selon le signal vidéo ou de diffusion.

[Données 00]	[Données 01]	[Données 02]	[Données 03]
00	00
01	X X X
02	X X X
03	X O O

X: Non utilise

Accuse de reception [t][ ][Identite tele][ ][OK]
[Données00][Données01][Données02]
[Données03][x]
[t][Identite tele][ ][NG][Données00][x]

1. 3D étendue (Commande : x v) (modèles 3D uniquement) (selon le modèle)

Pour modifier l'option 3D du téléviseur.

Transmission [x][v][ ][Identité télé][ ][Données 00][ ]
[Données 01][Cr]

option 3D

00: Correction de l'image 3D 01: Profondeur 3D (le mode 3D n'est disponible qu'en mode manuel) 02: Point de visualisation 3D 06: Correction des couleurs 3D 07: Zoom son 3D 08: Vue d'image normale 09: Mode 3D (genre)

[Données 01] L'intervalle de cette valeur est défini pour chaque option 3D déterminée par [Données 00].

1) Si [Données 00] = 00

00: Droite à gauche

01: Gauche à droite

2) Si [Données 00] = 01, 02

Données min. : 0 - max. : 14 (*transmission par code hexadécimal)

La plage de valeurs de données (0 - 20) modifie automatiquement la plage de visualisation (-10 - +10) (selon le modèle).

Cette option fonctionne lorsque l'option Mode 3D (genre) est réglée sur manuel seulement.

3) Si [Données 00] = 06, 07

00: Arr

01: Marche

4) Si [Données 00] = 08

00 : Revenez à video 3D à partir d'une video 2D convertie de 3D à 2D 01 : Changez video 3D pour video 2D, sauf dans le cas d'une video 2D à 3D

Si la condition de conversion n'est pas respectée, la commande sera traitée comme NG.

5) Si [Données 00] = 09

00: Standard

01: Sport

02: Cinéma

03: Extreme

04: Manuel

05: Automatique

Accusé de réception [v][ ][Identité télé][ ][OK]
[Données00][Données01][x][v][ ][Identité télé][ ]
[NG][Données00][x]

1. Configuration automatique (Commande: ju) (selon le modèle)

Pour ajuster la position de l'image et minimiser le tremblement de l'image, le tout automatiquement. Cette option ne fonctionne qu'en mode RVB (PC).

Transmission [j][u][Idenité télé][[Données][Cr]

Données 01 : Pour définir la configuration automatique.

Accusé de réception [u][ ][Identité télé][ ] [OK/NG][Données][x]

Life's Good
