MODE D'EMPLOI VW45G WOLF

3 Hotte de ventilation pour surface de cuisson
4 Spécifications
6 Installation
10 Dépannage

Les caractéristiques et les specifications peuvent être modifiées en tout temps sans préavis. Visitez wolfappliance.com/specs pour obtenir les renseignements les plus récents.

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute sécurité et aussi efficacement que possible, prenez note des types de renseignement mis en evidence tout au long de ce guide :

REMARQUE IMPORTANTE met en evidence des renseignements qui sont particulièrement importants.

MISE EN GARDE indique une situation où une blessure mineure ou des dommages au produit peuvent se produire si les directives ne sont pas respectées.

AVERTISSEMENT décrit un danger qui peut cause une blessure grave ou la mort si les précautions ne sont pas respectées.

REMARQUE IMPORTANTE : tout au long de ce guide, les dimensions entre parenthèses sont en millimétres à moins d'indication contraire.

REMARQUE IMPORTANTE: conservez ces directives pour l'inspecteur en electricite local.

Renseignements sur le produit

Des renseignements importants sur le produit, y compris les numérores de modele et de série, se trouvent sur la plaque signalétique du produit. La plaque signalétique est située sous le cote gauche de la hotte, au-dessus des filtres (les filtres doivent être enlevés). Reportez-vous à l'illustration ci-dessous.

Si vous avez besoin de service, communiquez avec le service Wolf certifié par l'usine avec les numérodes modèle et de série. Pour obtenir le nom du centre de service Wolf certifié par l'usine le pres de chez vous ou si vous avez des questions concernant l'installation, visitez la section Support produit de notre site Web, wolfappliance.com ou appelez le service à la clientèle de Wolf au 800-222-7820.

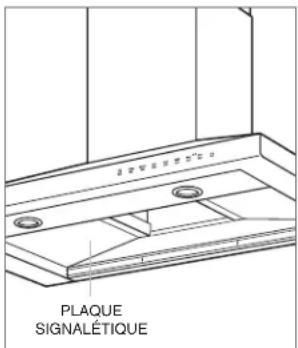

Emplacement de la plaque signaletique

DIRECTIVES IMPORTANTES

A VERTISSEMENT

EN VUE DE RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES, RESPECTEZ LES ÉLÉMENTS SUIVANTS :

a) Le travail d'installation et le cablage électricque doit être effectués par une (des)personne(s) qualifiée(s) conformément à tous les codes et normes applicables, y comprisCeux concernantla construction résistance au feu.
b) Il faut suffisamment d'air pour la combustion appropriée et l'évacuation des gaz dans le conduit (cheminée) de l'équipement de chauffage au Mazout pour éviter le refoulement de l'air. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA ou association nationale de protection contre les incendies), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE ou société américaine des ingénieurs de chauffage, réfrigeration et climatisation) et les autorités locales concernant les codes.
c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas les fils electriques ou d'autres services publics cachés.
d) Les ventilateurs à enveloppe doivent toutes être ventilés vers l'extérieur.

Exigences d'installation

Il est recommandé d'utiliser les hottes de ventilation pour surface de cuisson de Wolf avec les surfaces de cuisson à induction, électriques et au gaz et avec les modules intégrés. Pour les cusinières et les dessus de cusinières, une hotte de ventilation pro Wolf est recommandée.

Ces hottes possèdent un conduit de cheminée téléscopique. Un prolongement de conduit est offert par les dépositaires Wolf autorisés.

L'installation de la hotte pour surface de cuisson doit etre effectuee aune distance de 24 po (610) a 36 po (914) de la partie inférieure de la hotte jusqu'au comptoir.

Les hottes murales et d'ilot nécessitent un assemblage de soufflerie interne en ligne ou à distance, offert par les dépositaires Wolf autorisés. Pour obtenir des renseignements sur le dépositaire local, visitez la section salle d'exposition de notre site Web, wolfappliance.com.

Consultez un professionnel en CVC qualifie pour des installations et des applications de gains précises.

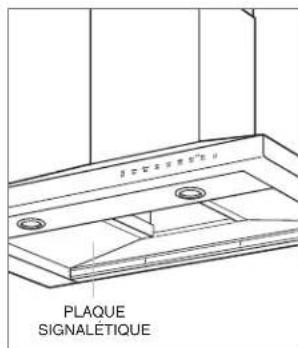

Emplacement de la plaque signaletique

Électricité

L'installation doit se conformer à tous les codes électriques applicables.

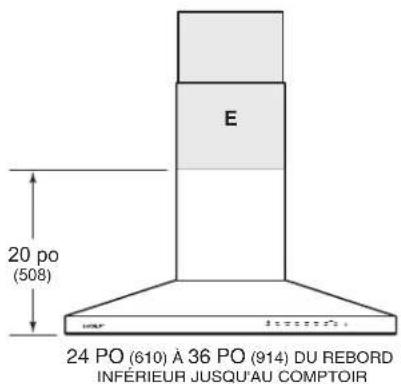

Pour les hottes murales, l'alimentation électrique doit se couver à l'intérieur de la zone ombragée indiquée dans l'illustration ci-dessous. Ayez un fil Romex® d'au moins 12 po (305) pour effectuer la connexion. Pour les hottes d'ilot, l'alimentation électrique doit se couver au plafond à l'intérieur de la partie supérieure de la hotte. Ayez un fil Romex® d'au moins 6 pi (1,8 m) pour effectuer la connexion. Un circuit séparé servant uniquement cet apparéil est requis.

EXIGENCES ÉLECTRIQUES

Alimentation electrique mise à la terre, 110/120 volts CA

60 Hz

Service circuit dédié de 15 ampères

Emplacement de I'electricite-toutes les hottes murales

Gaines

AVENTISSEMENT

En vue de réduire le risque d'incendie, utilisez seulement des gains en acier.

REMARQUE IMPORTANTE: consultez un professionnel en CVC qualifie pour des installations et des applications de gains précises.

Les hôtes de ventilation pour surface de cuisson acceptent une gaine ronde de 6 po (152). Utilisez uniquement des gains métalliques rigides.

Un trace de gains court et droit est plus efficace et assure une meilleure performance. Si le trace des gains dépasse 50 pi (15 m), une soufflerie à début plus élevé pourrait être requise pour obtaining le début d'air approprié. Une soufflierie à distance installée sur une gaine courte peut augmenter le niveau du bruit.

Les souffleries internes et en ligne nécessitant un capuchon de toit ou de mur. Reliefs les gains au capuchon et remontez vers la hotte. Utilisez des vis autotaraudeuses et du ruban d'aluminium ou du ruban adhesif en toile pour température élevé pour sceller les joints entre les sections de gaine.

Les hottes pour surface de cuisson complrennent une persienne antiretour. Les codes locaux peuvent exiger l'utilisation d'une persienne antiretour ou d'air d'appoint. Communiquez avec votre professionnel en CVC local pour connaître les exigences précises.

Décharge verticale

Une persienne d'air d'appoint est offerte par les dépositaires Wolf autorisés. Pour obtenir des renseignements sur le dépositaire local, visitez la section salle d'exposition de notre site Web, wolfappliance.com.

MISE EN GARDE

En vue de réduire le risque d'incendie et de correctement evacuer l'air, assurez-vous d'acheminer l'air vers l'extérieur. Ne ventilé pas l'évacuation dans des espaces entre des murs ou des plafonds ou dans des greniers, des garages ou des garages.

MISE EN GARDE

En vue de réduire le risque d'incendie et de chocolélectrique, installez cette hotte de cuisineilère uniquement avec les modèles de soufflerie classés pour un maximum de 3 ampères pour utilisation avec une commande électronique de vitesses ou des souffleries internes fabriquées par Wolf, « Soufflerie-300 pi³/min » ou « Soufflerie-600 pi³/min »

Installation

HOTTE MURALE

REMARQUE IMPORTANTE: Le capot est cable pour un soufflerie interne. Si un en ligne ou la soufflerie a distance seront utilisés, reportez-vous cablage de la soufflerie en ligne/a distance à la page 9.

Si une soufflerie interne sera utilisée, installez la soufflerie avant d'installer la hotte. Reportez-vous à la page 8 pour l'installation de la soufflerie interne.

1 Marquez la ligne centrale pour l'emplacement de deux trous de montage en utilisant les dimensions indiquées dans le tableau et l'illustration ci-dessous. Une charpente murale supplémentaire est recommendée à cet endroit. Si une charpente murale n'est pas disponible, l'utilisation de dispositifs d'ancrage au mur est recommandée. Installez les vis de montage afin qu'il y ait un écart d'environ 1/4 po (6) entre la tete de la vis et le mur. Placez les deux supports de montage pour le conduit de cheminée, puis installez au moyen de deux vis de montage par support. Reportez-vous à l'illustration ci-dessous.

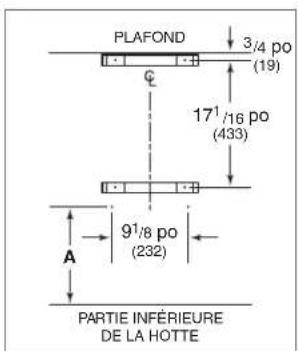

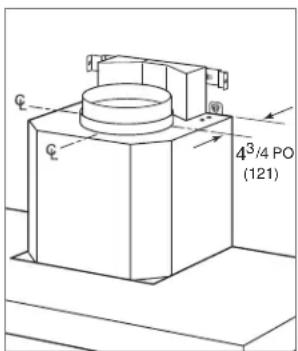

EMPLACEMENT DE MONTAGE A

Hotte noire 12^3 / 4 po (324)

Hotte en acier inoxydable 16^3 / 8 po (416)

Hotte en verre 12% po (319)

Emplacement de montage

2 Placez les onglets de montage sur les vis de montage. Utilisez les vis de réglage du niveau pour s'assurer que la hotte est de niveau. Reportez-vous à l'illustration ci-dessous.
3 Placez le clapet anti-retour sur la décharge ronde puis installez un conduit en métal rond de 152 mm (6 po) (non fourni) sur le clapet et scellez-le avec du ruban d'aluminium.
Fixez le boitier electrique au mur a laide des vis fournies.
5 Insérez l'alimentation de la maison et le cordon fourni dans le boitier électrique.
6 Effectuez les connexions electriques et installez le capot.
7 Insérez la fiche dans la prise située sur la partie supérieure de la hotte.
8 Fixez le conduit de cheminée supérieur aux supports de montage à l'aide des vis fournies. Reportez-vous à l'illustration ci-dessous. Placez le conduit de cheminée inférieur sur le dessus, puis abaissez-le jusqu'à ce qu'il repose sur la hotte.

Installes et nivelez la hotte

Installez la cheminée téléscopique

Installation

HOTTE D'ILOT

REMARQUE IMPORTANTE: Le capot est cable pour un soufflerie interne. Si un en ligne ou la soufflerie a distance seront utilisés, reportez-vous cablage de la soufflerie en ligne/à distance à la page 9.

Si une soufflerie interne sera utilisé, installez la soufflerie avant d'installer la hotte. Reportez-vous à la page 8 pour l'installation de la soufflerie interne.

1 Marquez la ligne centrale pour l'emplacement de quatre troughs de montage en utilisant les dimensions indiquées dans l'illustration ci-dessous. Utilisez le gabarit fourni pour marquer l'emplacement des supports de montage, puis utilisez une mèche de 1 14 po pour percer un trough pour l'alimentation électrique.

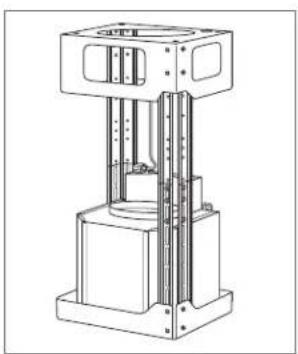

2 Placez quatre vis de montage dans le plafond, plus placez la cadre d'appui sur ces vis. Une fois le cadre d'appui en place, serrez les vis.
3 Determinez la hauteur désirée du cadre d'appui et reglez-la en retardant quatre vis. Une fois la hauteur désirée obtenue, réinstallé et serrez les vis.
4 Placez la persienne sur le cadre d'appui, puis fixez la gaine à la persienne.

Emplacement de montage

Cadre d'appui

5 Glissez le conduit de cheminée supérieur sur le cadre d'appui et fixez ce dernier au moyen des vis fournies. Reportez-vous à l'illustration ci-dessous. Glissez le conduit de cheminée inférieur sur le conduit supérieur et fixez-le temporairement dans cette position au moyen de ruban adhésif.

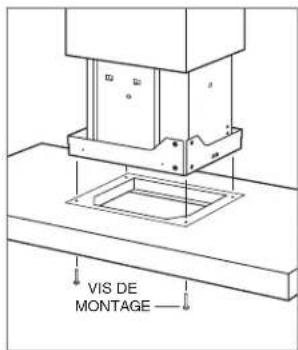

6 Relevez la hotte jusqu'au cadre d'appui et reliez la hotte au cadre de soutien avec les quatre vis fournies. Reportez-vous à l'illustration ci-dessous.
7 Insérez le connecteur à deux broches de la hotte dans la prise située sur le cadre d'appui.
8 Fixez le boitier electrique au mur à l'aide du support.
9 Insérez le bloc d'alimentation de la maison dans le boitier electrique.
10Effectuez les connexions electriques et installez le capot.
11 Insérez la fiche dans la prise située sur la partie supérieure de la hotte.
12 Une fois les connexions de fils terminées, retirez le ruban adhésif fixant le conduit de cheminée inférieur, puis abaissez-le jusqu'à ce qu'il soit appuyé sur la hotte.

AVERTISSEMENT

Des chocs électriques sont possibles si les vis ne sont pas installées ou si l'appareil n'est pas fixé conformément à ces directives.

Installez la cheminée
telescopique

Installez la hotter

Installation

SOUFFLERIE INTERNE

REMARQUE IMPORTANTE: La soufflerie doit être installé et branché avant de faire la connexion électrique à la hotte.

Pour les modèles avec un panneau inférieur, le panneau doit être retiree avant d'installer le ventilateur. Reportez-vous à l'illustration ci-dessous.

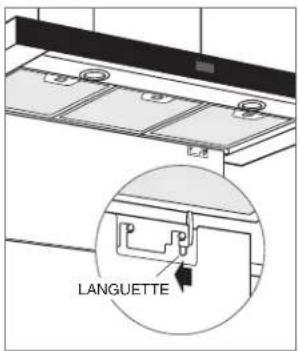

1 Retiree les filtres.

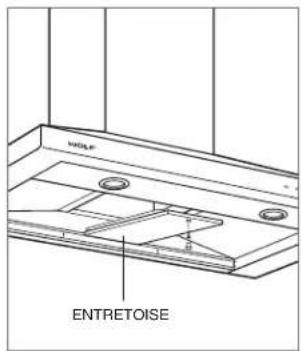

2 Pour le modele VW30S, retirez le couvercle de vis et la vis pour retirer l'entretoise. Reportez-vous à l'illustration ci-dessous.

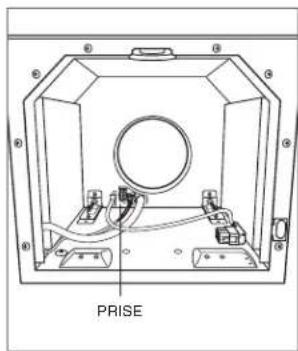

3 Insérez la fiche à trois broches du fil de la soufflerie dans la prise de la hotte. Reportez-vous à l'illustration.

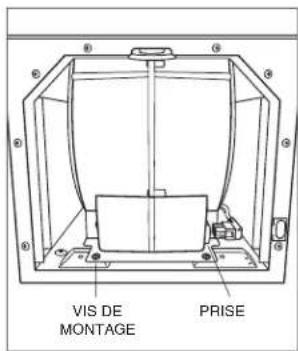

4 Insérez la soufflerie en alignant la décharge ronde de la soufflerie avec la décharge de la hotte.
5 Insérez la fiche du fil de la soufflerie dans la prise de la soufflerie. Reportez-vous à l'illustration.
Fixez la soufflerie à la hotte au moyen des deux vis de montage fournies.
7 Pour le modele VW30S, installez l'entretoise, la vis et le couvercle.

Prise de la hotte

Installes la soufflerie

Retrait du panneau inférieur

Retrait de l'entretoise (modèle VW30S)

Connexions de fils

CÁBLAGE DE LA SOUFFLERIE EN LIGNE/À DISTANCE

1 Retirez le couvercle supérieur du boitier électrique en extrayant les deux vis. Reportez-vous à l'illustration.
2 Retirez l'une des entrées defonçables rondes à l'aide d'un tournevis à lame plate.

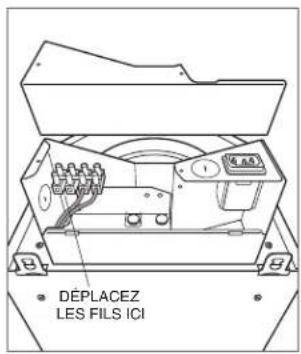

3 Le bornier est cable pour un ventilateur interne. Pour les ventilateurs en ligne et a distance, les fils bleu et marron existants doivent etre retirees et places dans les deux positions de gauche afin de receivevoir le fil du ventilateur en ligne ou a distance. Reportez-vous a l'illustration.
4 Insérez le fil Romex de la soufflante en ligne ou à distance dans la découpe et retirez-le à l'aide d'un soulagement des taches approuve pour le cordon.

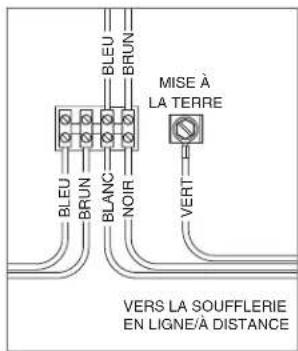

5 Connectez le blanc au bleu, le noir au marron et le vert à la vis de terre. Reportez-vous à l'illustration.
6 Verifiez que tous les fils sont bien fixés et non pincés entre le capot et installez le capot.

Emplacement du cablage

Cablage de la soufflerie en ligne/à distance

Dépannage

REMARQUE IMPORTANTE : si la hotte de ventilation ne

fonctionne pas correctement, suivez ces étapes de dépannage :

• Verifiez l'alimentation électrique de la hotte de ventilation.
• Vérifiez les connexions des fils.
• Si la hotte de ventilation ne fonctionne pas correctement, communiquez avec le centre de service Wolf certifié par l'usine. Ne tentez pas de réparer la hotte. Wolf n'est pas responsable du service requis pour corriger une installation défectueuse.
