W 104 T (BE) - Machine à laver INDESIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	4 kg
Vitesse d'essorage	1000 tours/minute
Consommation d'énergie	Classe énergétique A
Programmes de lavage	7 programmes différents
Dimensions (HxLxP)	85 x 59.5 x 42 cm
Panneau de contrôle	Commandes mécaniques avec affichage
Poids	60 kg
Sécurité	Système de verrouillage de porte
Maintenance	Filtres à nettoyer régulièrement
Garantie	2 ans

FOIRE AUX QUESTIONS - W 104 T (BE) INDESIT

La machine à laver ne démarre pas, que faire ?

Vérifiez que la machine est correctement branchée à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Des bruits étranges proviennent de la machine, que faire ?

Vérifiez qu'aucun objet (comme des pièces de monnaie ou des boutons) n'est coincé dans le tambour. Assurez-vous également que la machine est de niveau.

La machine ne vidange pas, que faire ?

Vérifiez le filtre de la pompe pour vous assurer qu'il n'est pas obstrué. Vérifiez également le tuyau de vidange pour des plis ou des obstructions.

Pourquoi l'eau ne chauffe-t-elle pas pendant le lavage ?

Assurez-vous que vous avez sélectionné un programme de lavage qui nécessite de l'eau chaude. Si le problème persiste, il peut s'agir d'un problème avec la résistance.

Comment nettoyer le tiroir à détergent ?

Retirez le tiroir à détergent et rincez-le à l'eau chaude pour éliminer les résidus de détergent. Laissez-le sécher complètement avant de le remettre en place.

Que faire si la machine affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique qui nécessitera une attention particulière.

La machine à laver fuit, que faire ?

Vérifiez les tuyaux d'arrivée d'eau et de vidange pour détecter des fuites. Assurez-vous également que le joint de la porte est en bon état.

Comment régler la durée du cycle de lavage ?

La durée du cycle est généralement déterminée par le programme sélectionné. Consultez le manuel pour voir les options disponibles pour chaque programme.

Puis-je laver des vêtements délicats dans cette machine ?

Oui, sélectionnez un programme délicat pour laver des vêtements sensibles. Assurez-vous de suivre les instructions d'entretien des vêtements.

Comment prolonger la durée de vie de ma machine à laver ?

Effectuez un entretien régulier, nettoyez le filtre, ne surchargez pas la machine et utilisez des détergents appropriés.

MODE D'EMPLOI W 104 T (BE) INDESIT

Machine à laver Instruction pour l'installation et l'emploi

F Machine à laver 15

Instruction pour l'installation et l'emploi

Décovrez ci-dessous les 11 sujets qui seront développés dans les pages de ce manuel. Lisez, apprenez, amusez-vous: vous découvertrez un tas de petits secrets pour laver mistroux, avec moins d'efforts tout en augmentant la longévité de votre lave-linge. Et surtout, en toute sécurité.

1. Installation et déménagement (page 24)

Pour un bon fonctionnement de la machine à laver, l'opération la plus importante après sa livraison ou après un démenagement, est sans aucun doute son installation. Vérifiez toujours:

1. si l'installation électrique est conforme;

2. si les tuyaux d'arrivée et de vidange de l'eau sont bien raccordés correctement. Ne jamais utiliser des tuyaux usés.

3. si le lave-linge est bien de niveau. C'est important: pour la longévite de votre lave-linge et pour la qualité de votre lavage.

4. que toutes les vis de fixation du tambour, situées à l'arrière du lave-linge, ont bien été enlevées.

2. Comment charger votre lave-linge etmettre en service la machine a laver (page 16)

Triez correctement votre linge: c'est une opération importante dont la réussite de votre lessive dépend entièrement. Apprenez tous les trucs et tous les secrets pour bien trier votre lessive: les couleurs, les textiles, la tendance à produit des peluches, voilà quels sont les critères les plus importantes.

3. Guide pour comprendre les étiquettes (page 19)

Les symboles reportés sur les étiquettes des vêtements sont très facés à comprendre et importants quant à la réussite du lavage. Ce guide vous aidera à vous y retrouver parmi les températures conseillées, les types de lavage et de repassage.

4. Conseils utiles pour ne pas vous tromper (page 20)

Autrefois, on suivait les bons conseils de grand-mere - et les matieres synthetiques n'existaient pas: il etait donc facile de laver. Aujourd'hui, la vente machine a laver vous donne de bons conseils et vous permet meme de laver laine aussi bien qu'une blanchisseuse.

5. Le tiroir à produits lessiviels (page 21)

Comment utiliser le tiroir à produits lessiviels.

6. Bien maitriser le bandeau de commandes (page 17)

Le bandeau de commandes de la machine à laver est très simple. Quelques commandes essentielles pour désirir les types de lavage, du plus énergétique, pour laver une combinaison de mécanicien, jusqu'au plus délicat pour la laine. Apprenez à vous en servir, vous lavrez moins et prolongerez la durée de vie de votre lave-linge. C'est facile.

7. Guide des programmes de lavage (page 18)

Un tableau facile à consulter pour cerner d'un seul coup d'oeil tous les programmes, les températures, les produits lessiviels et additionnels. Utilisez le bon et vous obtiendarez de更好地 résultats en économisant du temps, de l'eau et de l'électricité, jour après jour.

8. Soin et entretien (page 25)

La votre machine à laver est une amie: quelques petites attentions suffisant pour qu'elle vous rende la pareille en fidèle et dévotion. Chouchoutez-la, elle lavera pour vous pendant des années et des années.

9. Problèmes et solutions (pages 22 et 23)

Avant d'appeler un technicien, lisez ces pages: de nombreux problèmes peuvent trouver une solution immédiate. Si vous n'arrivez pas à les résoudre, appelez alors le numéro de votre SAV et en un rien de temps la panne sera réparée.

10. Caracteristiques techniques (page 23)

Vouys trouverez les caractéristiques techniques de votre lave-linge: sigle du modele, specifications electrolyques et hydrauliques, dimensions, capacitie, vitesse d'essorage et conformite aux normes et aux directives italiennes et européennes.

11. Sécurité pour vous et vos enfants (page 26)

Vous y trouvezez tous les conseils indispensablees à votre sécurité et à celle de votre famille. C'est ce qu'il y a de plus important.

Que placer dans votre lave-linge?

Triez votre linge par type de tissu et couleur: vous obtiendrez de plusieurs résultats

Quelques astuces pour derniers laver. TriezYOURinge en tenant compte des textiles et des couleurs. Attention aux etiquettes, suivez leurs indications. Alfernez les petites et les grandes pieces.

Avant de laver.

Triez vous linge selon le type de tissu et la résistance des couleurs: les tissus plus résistants doivent etre séparés des délicats.

Séparez les couleurs claires des couleurs foncées.

Videz toutes les poches (pièces de monnaie, papier, argent et petits objets) et contrôle les boutons. Recousez tout de suite les boutons ballants, vous évitezrez ainsi qu'ils ne se détachent en cours de lavage.

Les étiquettes vous disent tout ce qu'il faut.

Lisez toujours les étiquettes: vous saurez tout sur vos vêtements et sur leurs meilleures conditions de lavage. Page 19, nous vous dévoileronns tous les secrets qui se cachent derrière les symboles reportés sur les étiquettes des vêtements. Leurs indications sont précieuses, elles vous aidont à conserver la beauté de vos vêtements.

Demarrage de la lave-linge Dés son installation, démarrez un cycle de lavage en seLECTIONnant le programme "1" à 90 degrés.

Une bonne mise en service de la vente machine à laver est primordiale tant pour la qualité du lavage que pour éviter des problèmes et augmenter sa longévité. Àpres avoir charge le linge et dosé les produits lessiviels, contrôletz always si:

Chouchoutez votre linge: placez vos pièces de lingerie, vos bas et vos vêtements délicats dans un sachet en toile pour les protéger

Choisissez un programme

Choisissez ce programme en fonction du type de linge à laver. Pour opérer ce besoin, consultez le tableau page 18. Tournez le bouton A pour amener le programme choisi en face du repere situé dans le haut de la bouton,programmez la tempé rature à l'aide du bouton B, sinon utilisez les touches D,E,F,puis appuyez sur le bouton marche/ arrêt G (position I).

Dispositif antibalours.

Ce lave-linge est équipé d'un dispositif spécial à contrôle électronique pour bien équilibrer le chargement: avant l'essorage, ce dispositif veille à ce que le linge soit bien réparti à l'intérieur du tambour, compte tenu du type de linge et de sa disposition initiale.

Ainsi le lave-linge ne vigre pas et ne fait pas de bruit même a une vitesse maximum.

Une fais le lavage terminé...

Attendez que l'indicateur lumineux I s'éteigne: il faut compter environ trois minutes. Eteignez alors la machine à laver en appuyant sur la touche marche-arrêt G (position O). Vous pouvez alors ouvrir le hublot en toute sécurité. ÀpRES avoir sorti le linge, laissez le hublot ouvert ou entrouvert pour que l'humidité à l'intérieur puisse s'évaporer.

Fermez toujours le robinet de l'eau.

N'oubliez pas qu'en cas de coupure de courant ou si vous eteignez le lave-linge,le programme selectionne restemémorisé.

Comment enlever les taches les plus courantes

Encre et stylo à bille Tamponnez avec du coton imbibé d'alcool méthylique ou d'alcool à 90^

Goudron Tamponnez avec du beurre frais, passez de la terrebenthine puis lavez immediatement.

Cire Raclez puis repassez avec un fer bien chaud entre deux feuilles de papier buvard. Passez ensuite du coton imbibé d'essence de térébenthine ou d'alcool méthylique.

Chewing-gum Passez du solvant pour vernis à 1ongles puis un chiffon propre.

Moissure Plongez le coton et le lin blanc dans une solution formée de 5 parties d'eau, une d'eau de javel et une cuillere à soupe de vinaigre, lavez aussiot. Pour les autres tissus blancs, utilisez de l'eau oxygénée à 10 volumes puis lavez aussiot.

Roue a levres Tamponnee a l'ether les tissus de laine ou de coton. Pour la soie, utilisez du trichloréthylene. Vernis a ongles Posez le tissu du cote de la tache contre une feuille de papier buvard, mouillez de solvant, en déplacant le vétement au fur et a mesure que la feuille se colore.

Herbe Tamponnez avec du coton imbibé d'alcool méthylique.

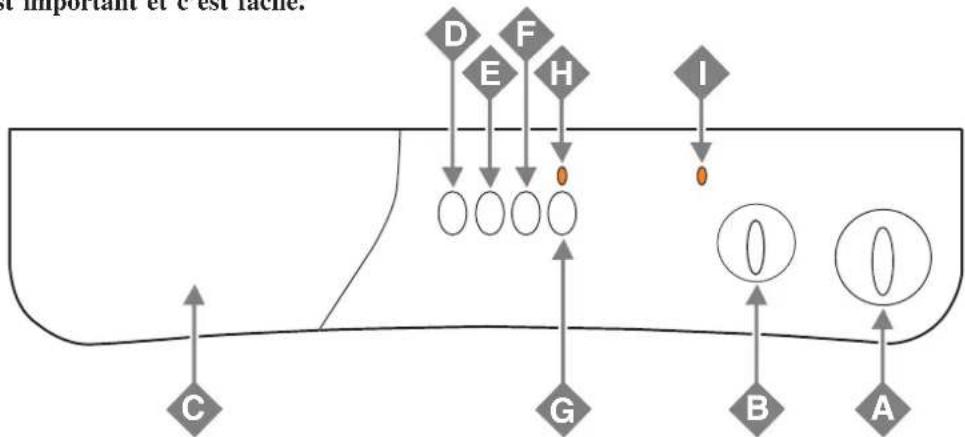

Maitrise du panneau de commandes

C'est vous qui commandez

Choisir les bons programmes: c'est important et c'est facile.

Bouton programmes

Il sert a selectionner le programme de lavage.

Ne tourneze ce bouton que dans le sens des aiguilles d'une montre.

Pour selectionner les programmes, amenez le symbole/numéro correspondant au programme désiré en face du repère situé sur le bouton.

Appuyez alors sur la touche marché / arrêt G (position I), la lampetémoin H commence à clignoter. Au bout de 5", la sélection est acceptée, la lampe-témoin H)cesse de clignoter (mais reste allumée) et le cycle de lavage débute.

Si vous désirez interrompè le lavage en cours ou en programme un autre, Sélectionnez l'un des symboles ● (Stop/Reset) et attendre 5": quand l'annulation est acceptée, la lampe-témoin H clignote, vous pouvez alors éteindre votre machine.

Une fois que le cycle de lavage a eté sélectionné et accepté par le lave-linge, un changement de position du bouton n'aura aucune conséquence (sauf dans la position Stop/Reset).

Bouton température

Il sert a selectionner la tempereature de lavage indiquee dans le tableau des programmes (voir page 18). Il vous permit aussi de réduire la température conseillée pour le programme selectionné, jusqu'au lavage à froid (3).

Tiroir à produits lessiviels

Il est a trois bacs:

1. Produit de prélavage;
2. Produit de lavage;
3. Assouplissants, perfums...

Réduction de l'essorage

Ce touche réduit la vitesse d'essorage de 1000 à 500 tours par minutes des programmes pour tissus en coton et lin et de 850 à 500 tours par minutes des programmes pour tissus synthétiques.

Extra economy

Cette touche réduit la consommation d'eau lors des rincages. Nous vous conseillons de ne l'utiliser qu'en cas de chargement incomplet et de réduire la quantité de produit lessiviel.

Peusale

Cette touche réduit la durée du programme de lavage d'environ 30% . A ne pas utiliser avec les programmes spéciaux (voir page 18) et les programmes laine et soie.

Appuyez sur la touche G pour allumer votre lave-linge, relachez-la pour I'eteindre.

L'arrêt de la machine n'annule pas le programme selectionné.

Voyant marche-arrêt

Levoyant H clignote pour signaler que la machine est allumée et attend d'être programmée. Sa lumière fixe indique que le programme selectionné est accepté.

Voyant hublot bloqué

L'allumage duvoyant indique que le hublot est bloqué pour empêcher toute ouverture accidentelle. Attendez que levoyant s'éteigne avant d'ouvrir le hublot. L'attente est d'environ trois minutes.

Arrét cuve pleine

Cette fonction (reprises par le symbole) interrompt le programme de lavage en laissant le linge tremper dans l'eau avant la vidange. Elle n'est presente que pour les programmes spéciaux textiles synthétiques, soie et ridesaux. Elle est des plus précise car elle evite que les tissus delicats et les synthétiques ne se froissent (par exemple, quand vous ne pouvez pas sortir le linge des la fin du lavage mais seulement au bout de quelques heures). Pour compléter le programme, tournez le bouton A d'un cran.

Pour vos tissus synthétiques, si vous désirez effectuer une vidange plottot qu'un essorage, tournez le bouton A jusqu'au symbole (Vidange).

Le tiroir a produits lessiviels est ici.

Que laver, aujourd'hui?

Des programmes pour toutes les saisons

Nature des tissus et degré de salissure	Boutonprogramme	Boutontempérature	Lessive prélavage	Lessive lavage	Assoupl. Durée ducycle(minutes)	Description du cycle de lavage
COTON
Blancs extrémement sales (draps, nappes, etc.)	1	9	0	°C◆	◆	165Prélavage tiède, lavage à 90°C, rincages, essorages intermédiaires et final
Blancs extrémement sales (draps, nappes, etc.)	2	9	0	°C◆	◆	145Lavage à 90°C, rincages, essorages intermédiaires et final
Blancs et couleurs résistantes très sales	3	6	0	°C◆	◆	130Lavage à 60°C, rincages, essorages intermédiaires et final
Blancs peu sales et couleurs délicates (chemises, pulls, etc.)	4	4	0	°C◆	◆	95Lavage à 40°C, rincages, essorages intermédiaires et final
Rincages					◆
Essorage Vidange et essorage final
Stop/Reset						Interrompt/Annule le programme sélectionné
SYNTHETIQUES
Synthétiques couleurs résistantes très sales (linge de bébé, etc.)	5	6	0	°C◆	◆	100Lavage à 60°C, rincages, anti-froissement ou essorage délicat
Synthétiques couleurs délicates (linge en tout genre légersement sale)	6	4	0	°C◆	◆	70Lavage à 40°C, rincages, anti-froissement ou essorage délicat
Synthétiques couleurs délicates (linge en tout genre légersement sale)	7	3	0	°C◆	◆	30Lavage à 30°C, rincages et essorage délicat
Rincages					◆
Assouplissant					◆
Essorage						Vidange et essorage délicat
Stop/Reset						Interrompt/Annule le programme sélectionné
DELICAT
Laine, lavage à la main	8	4	0	°C◆	◆	60Lavage à 40°C, rincages et essorage délicat
Vêtements et tissus particulièrement-ment délicats (rideaux, soie, viscose, etc.)	9	3	0	°C◆	◆	50Lavage à 30°C, rincages, anti-froissement ou vidange
Rincages					◆
Essorage						Vidange et essorage délicat
Vidange Vidange
Stop/Reset						Interrompt/Annule le programme sélectionné

Important: pour annuler le programme de lavage que vous venez de lancer, selectionnez l'un des symboles (Stop/Reset) et attendendez au moins 5".

Les données reportées dans le tableau sont fournies à titre indicatif, elles peuvent varier selon la quantité et le type de linge, la température de l'eau d'alimentation et la température ambiente.

Programme Spéciaux

Lavage express Votre machine a laver dispose d'un programme special permettant de laver des vetements peu sales en un rien de temps. EnChoosingant leprogramme 7a 30^, you pouvez laver ensemble des tissus differents (sauf laine et soie), avec une capacité maximum de 3kg . Ce programme permit de faire des economies de temps et d'électricité, parce qu'il ne dure que 30 minutes environ. Nous vous conseillons d'utiliser des lessives liquides.

Sachez lore les étiquettes

Apprenez à dire ces symboles, vous laverez mistroux, votre linge durera plus longtemps et votre lave-linge ne vous en servira que mistroux.

Partout en Europe, les étiquettes contiennent des messages sous forme de petits mais très importantes symboles. Il est primordial d'apprendre à les comprendre pour moins laver etTRAITER VOYETMENTS.

On compte cinq catégories de sigles différents: lavage Javel , repassage a nettoyage a sec o et enfin sechage.

Conseils Utilities

Retournez les chemises, elles seront mieux lavées et dureront plus longtemps.

Videz bien les poches.

Lisez les étiquettes: leurs conseils sont précieux et utiles.

Dans le tambour, alternez grandes et petites pièces de linge.

Attention à ne pas vous tromper de température....

Lisez et memorizez les symboles de ce tableau:
vous apprendrez à很好地 laver et Traitser vos teinege et a augmenter les performances de la vie machine à laver Indesit.

Lavage	Blanchissage	Repassage	Nettoyage à sec	Séchage
Actionforte	Actiondélicate			Temp.escalée
95Lavage à 95°	95On peut blanchirdans l'eau froide	95Repassage fortmax200°C	A95Nettoyage à sec avec tous les solvants	Sécher enmachine
60Lavage à 60°	60Ne pas blanchir	60Repassagemoyenmax 150°C	P60Nettoyage à sec avec perchlorure, benzine,alcool pur, R111 etR113	Ne pas sécheren machine
40Lavage à 40°	40	40Repassagemax 110°C	F40Nettoyage à sec avec benzine, alcohol pur etR113	Sécher à plat
30Lavage à 30°	30	30Ne pas repasser Ne pasp nettoyer à sec	O30Sécher étendueune piece pas essorée	III
Lavagedélicateà la main				Sécher surcintre
Ne pas laverdans l'eau

Quelques conseils pour ne pas vous tromper

Ne lavez jamais à la machine... du linge non oulé, effiloché ou déchéré. Si vous nevez absolument le laver, enfermez-le dans un sac. Du linge aux couleurs vives avec du linge blanc.

Attention au poids!

Pour obtenir d'excellents résultats, ne dépassez jamais les poids indiqués, se réferant à la capacité maximum de linge sec:

Tissus resistant: maximum 5 kg
Textiles synthétiques: maximum 2,5 kg
Textiles delicats: maximum 2 kg
Pure laine vierge: maximum 1 kg

Mais combien pèsent-ils? 1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1.200 g
1 serviette éponge 150-250 g

■ Les Tee-shirts couleur, les imprimés et les chemises durent plus longtemps si vous les lavez à l'envers. Repassez toujours vos Tee-shirts et vos sweats imprimés sur l'envers.

Alarme salopettes.

Elles ont du succès ces combinaisons genre "salopette" mais leurs bretelles ont des crochets qui peuvent endommager le tambour ou les autres vêtements. Pourquoi ne pas les enfiler dans la poche de

la Bavette et les fixer avec des épingle s a nourrice pour supprimer tout danger!

Vacances: débranchez la fiche.

Quand vous partez en vacances, mieux vaut debrancher la fiche, fermer le robinet d'arrivee de I'eau et laisser le hublot entrouvert ou ouvert. Ainsi, le tambour et le joint resteront bien secs et vous eviterez la formation de mauvaises odeurs.

CYCLELaine

Pour obtenir de plusieurs résultats, utilisez une lessive spéciale laine et ne lavez pas plus d'un kilo de linge à la fois.

Comment layer presque tout

Les rideaux.

Ils ont tendance à beaucoup se froisser. Nous vous conseillons: de bien les plier et de les glisser dans une taie d'oreiller ou dans un sac genre filet. Lavez-les seuls de manière à ce que leur poids total ne dépasse pas une demi-charge. N'oubliez pas de sélectionner le programme spécial 9 qui supprime automatiquement l'essorage.

Doudounes et anorak.

Les doudounes et les anoraks aussi peuvent etre lavés à la machine s'ils sont en duvet d'oié ou de canard. Ce qui compte c'est de ne pas dépasser une charge de 2-3 kg maximum, de faire faire deux ou trois rincages de suite et un essorage léger.

Chaussures de tennis.

Débarassez les chaussures de tennis de la boue et lavez-les avec les jeans et les vêtements plus résistant. Ne les lavez pas avec du linge blanc.

Important pour mistréx laver

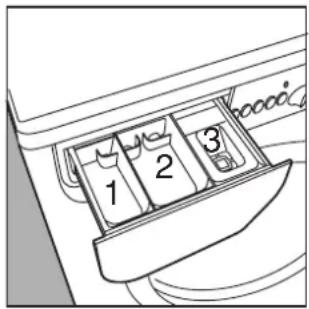

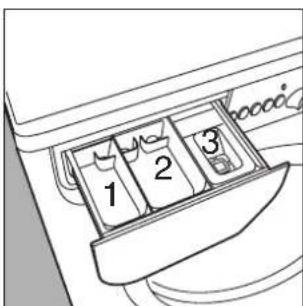

Le secret du tiroir à produits lessiviels

Son premier secret, le plus facile, c'est qu'il faut le faire pivoter vers la gauche pour l'ouvrir.

Versez les produits lessiviels et l'additif eventuel en ne dépassant pas les doses conseillées par le fabricant: celles-ci sont généralement indiquées sur les paquets. Les doses varient en fonction de la charge, de la durée de l'eau et du degré de salissure. L'expérience aidant, vous apprendrez à doser les quantités presque automatiquement: ce sera votre secret.

Quand you versez l'assouplissant dans le bac 3, attention a ce qu'il ne déborde pas de la grille.

Le lave-linge préève automatiquement l'assouplissant lors de chaque programme de lavage.

Verse la lessive liquide dans le bac 2 quelques instants avant de brancher votre machine.

N'oubliez pas que la lessive liquide est particulièrement indiquée

pour des lavages à des températures allant jusqu'à 60 degrés et pour les programmes de lavage qui ne prévoient pas de prélavage.

Voutrouvrez dans le commerce des lessives liquides ou en poudre avec boule doseuse a placer directement dans le tambour, leur mode d'emploi est indiqued sur le paquet. N'utilise jamais de dessive pour lavage a la main, leur excès de mousse risquerait d'endomager voitre lave-linge.

Les lessives spéciales main et machine font bien sur exception. Encore un petit secret: quand vous lavez à l'eau froide, réduisez la quantité de dessive car cette dernière s'y dissout moins bien que dans l'eau chaude et serait en partie gaspillee.

Bac 1:

Lessive prélavage (en poudre)

Bac 2:

Lessive lavage

(en poudre ou liquide)

Bac 3:

Le tiroir à produits lessiviels est amovible. Pour le laver, sortez-le en tirant vers vous (voir figure) et rincelez-le à l'eau courante.

Des économies sur toute la ligne

Guide pour unemploi
economique et ecologique des
electroménagers

CHARGE MAXIMUM

La meilleure façon d'éviter des gaspillages d'électricité, d'eau, de dessive et de temps, c'est d'utiliser votre lave-linge au maximum de la charge conseillée.

Mieux vaut une pleine charge que deux démies, vous pourrez ECONOMISER jusqu'à 50% d'électricité.

UN PRELAVAGE EST-IL VRAIMENT NECESSAIRE?

Uniquement en cas de lingevriment sale.

Programmer un lavage SANS prélavage pour du linge peu sale ou moyennement sale permet d'ECONOMISER sur la lessive, le temps, I'eau et de 5 à 15% d'électricité.

UN LAVAGE A L'EAU CHAUBE EST-IL VRAIMENT NECESSAIRE?

Avant le lavage, traitez les taches avec un détacheur ou mettez a tremper le linge tache dans l'eau, vous pourrez selectionner un programme de lavage à l'eau chaude à une température moins elevée.

Choisissez un programme de lavage à 60^ pour ECONOMISER jusqu'à 50% d'électricité.

AVANT DE SELECTIONNER UN PROGRAMME DE SECHAGE ...

Selectionnez une vitesse d'essorage très élevé pour éliminer le surplus d'eau avant de lancer le programme de sechage. Vous ECONOMISEREZ du temps et de l'électricité.

Problèmes et solutions

Avant de téléphoner, lisez ce qui suit

Il peut arriver que le lave-linge ne fonctionne pas bien. Il s'agit très souvent de problèmes facés à résoudre sans l'aide d'un technicien. Avant d'appeler le

SAV, effectuez les contrôles suivants.

Le lave-linge ne démarre pas.

La fiche est-elle bien branchée dans la prise? Elle pourrait avoir ete deplacee en faisant le menage.

Y a-t-il du courant?

Le disjoncteur pourrait s'être déclenché parce qu'il y a trop d'électroménagers branchés en même temps. Ou bien il peut y avoir une panne de courant dans votre quartier.

Le hublot est-il bien fermé?

Par sécurité, le lave-linge ne

fonctionne pas si le hublot est ouvert ou mal fermé.

La touche Marche-arrêt est-elle enforcée?

Dans ce cas, un département différé a ete programme.

Le bouton de départ différé, sur les modèles qui en prévoit un, est-il dans une position correcte?

Le robinet de I'eau est-il ouvert? Par sécurité, s'il n'y a pas d'arrivée d'eau, le lavage ne démarre pas.

Mais l'eau, où donc est-elle passée?

C'est très simple: grâce à la nouvelle technologie Indesit, il en faut moins que la moitié, pour bien laver le double de linge! Voilà partirquoi vous ne voyez pas d'eau par le hublot: parte qu'il y en a peu, très peu, pour protéger l'environnement sans pour autant renconcer à une propriété écatante. Et ce n'est pas tout: vous faites en plus des économies d'électricité.

A FAIRE ANEPAS FAIRE

Fermer le robinet
apres chaque lavage.
Cela réduit l'usure de l'installation
hydraulique du lavelinge et évite le danger de fuites
quand il n'y a personne à la maison.

Laisser toutjours le hublot entrebaillé. Pour eviter la formation de mauvaises odeurs.

Nettoyer l'extérieur avec soin. Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez toujours un chiffon imbibé d'eau et de savon.

Laisser la fiche branchec pendant le nettoyage du lave-linge.
Meme pendant les travaux d'entretien, il faut toujours debrancher la fiche.

Utiliser des solvants et des produits abrasifs agressifs.
Ne jamais utiliser de produits solvants ou abrasifs pour nettoyer l'extérieur et les parties en caoutchouc.

Néglier le tiroir à produits lessiviels. Il est amovible, pour le laver il suffit de le laisser un peu sous un jef d'eau courante.

Partir en vacances sans se soucier de lui. Avant de partir, il faut toujours contrôler si la fiche est bien débranchée et le robinet de l'eau fermé.

Il n'y a pas d'arrivée d'eau.

Le tuyau est-il bien raccordé au robinet?

Panne d'eau? N'y a-t-il pas des travaux en cours dans votre immeuble ou dans la rue?
La pression est-elle suffisante? La moto-pompe pourrait etre en panne.
Le filtré du robinet est-il propre? Si l'eau est très calcaire, ou suite à des travaux récents sur la canalisation d'eau, le filtré pourrait être bouché par des détritus.
Le tuyau en caoutchou n'est-il pas pié? Le parcours du tuyau en caoutchouc qui amène l'eau au lave-linge doit être le plus rectiligne possible. Contrôlez s'il n'est pas écrasé ou pié.

Le bouton des programmes tourne sans cette?

Attendez quelques minutes pour que la pompe de vidange vide la cuve, eteignez la lave-linge, selectionnez l'un des symboles stop/reset, puis rallumez. Si le bouton toume toujours, c'est un signal de panne, appelez le SAV.

Le lave-linge prend I'eau et vidange continuellement.

Le tuyau est placé trop bas? Il faut l'installer entre 60 et 100 cm de haut.
L'embouchure du tuyau est plongée dans l'eau?
L'évacuation murale a-t-elle un évén? Si après ces vérifications, le problème persisté, fermez le robinet de l'eau, éteignez la machine et appelez le SAV. Si vous habitez en étage, il pourrait y avoir des phénomènes de siphonnement. Pour les résoudre, il faut monter une soupape spéciale.

Votre lave-linge nevidange pas et n'essore pas.

Est-ce que le programme choisi prévoit la vidange de l'eau? Pour certains programmes de lavage il faut intervenir pour lancer la vidange.
Est-ce que la fonction "Arret cuve pleine"-si elle est prevues-est active?Il faut la aussi intervenir pour actionner la vidange.
Est-ce que la pompe d'évacuation est bouchée? Pour l'inspector, fermez le robinet, débranche la fiche et suivez les instructions foumies page 25 ou bien appelez le SAF.

Ne vous adressez jamais à des techniciens non agréés et exigez toujours l'emploi de pieces détachées originales.

Est-ce que le tuyau d'évacuation est plie? Le parcours du tuyau doit être le plus rectiligne possible. Contrôlez s'il n'est pas écrasé ou plie.
Est-ce que la conduite de l'installation de vidange est bouchée? S'il y a une rallonge, est-ce qu'elle est bien montée ou empêche-t-elle l'eau de passer?

Votre lave-linge vibre beaucoup en phase d'essorage.

Est-ce que le groupe oscillant interne a bien eté débloqué lors de l'installation? La page qui suit est consacree à l'installation.
Est-ce que la machine est bien de niveau? Contrôlez régulierement sa mise à niveau. A la longue, le lave-linge pourrait s'être légarement déplace. Agissez sur les pieds et contrôle à l'aide d'un niveau.

Est-ce que la machine est coincée entre des meubles et le mur? A moins que ce soit un modele à encastrer,voite lave-linge a besoin d'osciller un peu pendant I'essorage. Prévoyez quelques cm de libres tout autour.

Le lave-linge a des fuites.

Est-ce que la bague du tuyau d'arrivee de I'eau est bien vissee?Fermez le robinet, debranchez la fiche et essayez de la serrer sans forcer.
Est-ce que le tiroir a produits lessiviels est engorgé? Essayez de le sortir et de le laver à l'eau courante.
Est-ce que le tuyau de vidange n'est pas bien fixé? Fermez le robinet, débranchez la fiche et essayez de mistrs le fixer.

Il y a un excès de mousse.

Est-ce que vous utilisez bien une lessive machine? Vérifiéz qu'il y ait bien l'inscription: "pour lave-linge" ou bien "main et machine".
Est-ce que la quantité est correcte? Un excès de lessive produit plus de mousse mais ne lave pas moins tout en Produisant des incrustations à l'intérieur du lave-linge.

Si malgré tous ces contrôles,Vote lave-linge ne fonctionne pas et l'inconvenient persiste,appelez le SAV le plus proche de votre domicile en précisant:

• le type de panne
• le sigle (Mod. ...)
• le nombre de série (S/N...)
  Vous trouvrez tous ces renseignements sur la plaquette signalétique située sur le panneau arrêté de votre lave-linge.

Caracteristiques techniques

Modèle	W 104 T
Dimensions	largeur cm 59,5hauteur cm 85profondeur cm 52,5
Capacité	de 1 à 5 kg
Connexionsélectriques	tension à 220/230 Volt 50 Hzpuissance max. absorbée1850 W
Connexionshydrauliques	pression maximum 1 MPa (10 bar)pression minimum 0,05 MPa (0,5 bar)capacité du tambour 40 litres
Vitesse d'essorage	jusqu' à 1000 tours par minute
Programmes decontrôle suivantnorme IEC 456	effectué pour une charge de 5 kg
CE	Cet apparéil est conforme aux Directives Communautaires suivantes:- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives- 89/336/CEE du 03/05/89 (Compatibilité electromagnétique) et modifications successives

Installation et déménagement

Quand la lavelinge arrive

Que vous lave-linge soit neuf ou que vous veniez juste de déménager, son bon fonctionnement dépend en grande partie de son installation.

Après avoir déballé l'appareil, vérifie s'il est en bon etat. En cas de doute, faites appel à un professionnel du secteur. Pour permettre son transport, l'intérieur du lave-linge a été bloqué à l'aide de 3 vis sur le panneau arrêté de la machine.

Avant de brancher votre lave-linge, enlevez les vis, le caoutchouc et la cale (conservez bien toutes ces pieces) et bouchez les troux à l'aide des cache-trous en plastique foumis avec l'appareil. Important: fermez à l'aide du bouchon (fourni) les 3 troux où étant montée la fiche et qui se trouvent sur le panneau arrêté du lave-linge, en bas à droite.

La piece A ne doit pas etre enlevée.

Mise à niveau

Pour bien fonctionner, il'est important que votre lave-linge soit bien posé à plat. Pour bien le niveler, il suffit d'agir sur ses pieds avant; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ . Si vous avez de la moquette, attention à ce que la ventilation ne soit pas bouchée au niveau du socle.

Conserve les vis de blocage et la cale. En cas de déménagement vous pourrez vous en reservir pour bloquer les pièces internes du lave-linge et le protéger ainsi contre les chocs pendant son transport.

Les pieds avant sont réglables.

Raccordement à la prise d'eau

La pression de I'eau doit etre comprise entre les valeurs indiquees sur la plaquette fixe a I'arriere de I'appareil. Raccordez le tuyau d'arrivee a une prise d'eau froide a embout filete 3/4 gaz ou 20x27 en interpolant le joint en caoutchouc.

Lejointencaoulchouc.

Si les canalisations d'eau sont neuves ou inutilisées depuis longtemps, faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés. Raccordez le tuyau à la machine, au niveau de la prise d'eau prévue en haut, à droite.

Prise d'eau en haut à droite.

Raccordement du tuyau devidange

Deux crochets (droit ou gauche) situés à l'arrête de la machine vous permettent de fixer le tuyau de vidange. Introduisez l'autre extrémité dans un conduit ou bien accrochez-le à

I'evier ou à la baignoire en evitant de I'écraser ou de trop le plier. Il faut absolument qu'il débouché entre 60 et 100 cm de haut. Si vous estes obligés de fixer I'extremité a moins de 60 cm au-dessus du sol, il faut que vous fixiez le tuyau au crochet prévu dans le haut du panneau arrriere de la machine.

Le crochet a utiliser si le tuyau débouce à moins de 60 cm de haut.

Si le tuyau évacue dans la baignoire ou dans le lavabo, appliquez le support en plastique et attachez-le au robinet.

Le support pour évacuation dans une baignoire ou dans un lavabo.

Ne le laissez jamais tremper dans l'eau.

L'utilisation de rallonges est absolument déconseillée. Si vous ne pouvez juste pas vous en passer, il faut qu'elle ait le même diamètre que le tuyau original et moins de 150 cm de long. En cas d'évacuation murale, faites vérifier son efficacité par un professionnel né agréé. Si vous habitiez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement

qui font que vous lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvenient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

Branchementélectrique

Avant de brancher la machine à la prise de courant, contrôle que:

1) la prise de courant est conforme aux normes et que sa charge électrique est bien apte à supporter la puissance maximum de la machine figurant sur la plaquette des caractéristiques;
2) la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaquette des caractéristiques;
3) la prise est bien compatible avec la fiche de la machine. En cas d'incompatibilité, n'utilise pas d'adaptateurs mais remplacez la prise ou la fiche;
4)YOUR installationelectrique dis-posedien'd'une"misea la terre".

Attention!

Nos déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

Ne laissez pas les enfants jouer avec les sachets plastique, le polystyrene expansé, les clous et les autres éléments d'emballage, ils pouraient etre dangereux.

Chouchoutez-le et il vous sera toujours

fidèle

Votre lave-linge est un vrai compagnon de vie et de travail.
Le garder en forme, c'est important. Pour vous aussi.

LaVote lave-linge est concu pour durer longtemps sanscauser de problemes. Quelques astuces vous permetront de le garder always en forme et daugmenter sa longevite.En premier lieu,fermez always le robinet de I'eau apres chaque lavage:la pression continue de I'eau peut provoquer I'usure de certains composants.

Vous eliminerez aussi tout danger de fuites en votre absence.

Si vous eau est trop durable, utilisez un produit anticalcaire (une eau dure laisse des traces blanchatres autour des robinets ou bien au niveau des bonds, notamment dans la baignoire).

Si vous désirez avoir des renseignements plus précis à propos de l'eau de votre installation, adressez-vous au Service des eaux municipal ou bien à un plombier.

Il faut toujours vider les poches et enlever les objets durs, les broches ou les pin's par exemple.

Lavez l'extérieur du lave-linge avec un chiffon, de l'eau tiède et du savon.

Lavez periodiquement le tiroir à produits lessiviels. Pour éviter que des incrustations ne se forment, placez-le sous un jet d'eau courante.

N'ayez pas la main lourde.

Les lessives normales contiennent déjà des produits anticalcaires. Donc, n'ajoutez à votre lavage un produit spécifique que si vous eau est particulierment durable, c'est à dire très riches en calcaire.

Il peut être utile, de temps en temps, d'effectuer un cycle de lavage avec une dose de produit anticalcaire, sans lessive et sans linge.

N'ayez pas la main lourde avec les produits lessiviels, I'excès de mousse pourrait causeur de incrustations et abimer les composants de votre machine.

Videz toujours les poches: les petits objets peuvent endommager votre machine à laver.

En cas de besoin,inspectez la pompe et le tuyau en caoutchouc.

LaYOURave-linge estequipeeduncpompeautonettoyanteqinexigeaucuneoproductionde nettoyage etd'entretien. Ilpeut toutefoisarriverque de menusobjets tombentparmegarde dansla pompe:despiceesmonnaie,des barrettes,desboutonsetc.Poureviterquilsn'endommagentla machine,ilsontbloquésdansuna prechambre accessible,située enbasde lapompe.

Pour acceder à cette préchambre, il suffit de démonter le panneau situé en bas du lave-linge à l'aide d'un tournevis (figure 1); enlevez ensuite le couvercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (figure 2) et inspectez soignement l'intérieur.

Le tuyau en caoutchouc

Contrôlez le tuyau en caoutchou au moins une fois par an. Remplacez-le des que vous remarquez des craquèlements et des fissures qui pourrait entrainer des cassures.

Attention: contrôle que le cycle de lavage est bien terminé et débranche la fiche avant d'enlever le couvercle et avant toute opération d'entretien. Il est normal qu'un peu d'eau s'échappe quand vous enlevez le couvercle. Lorsque vous remontez le panneau extérieur, attention à bien enfilier les crochets du bas dans les fentes avant de le pousser contre la machine.

Ce qui compte par dessus tout

Votre sécurité et celle de

vos enfants

La votre lave-linge a eté fabriquée selon les normes internationales de sécurité les plus sévères. Pour vous protégger ainsi que votre famille.

Lisez attentivement ces conseils ainsi que toutes les informations contenues dans ce mode d'emploi: ils vous fourniront no n seulement des renseignements utiles mais aussi des conseils importants sur la sécurité, l'utilisation et l'entretien.

1. La machine à laver ne doit pas être installée dehors, même à l'abri, car il est très dangereux de la laisser exposée à la pluie et aux orages.
2. Elle ne doit être utilisée que par des adultes et exclusivement pour laver du linge selon les instructions reportées dans ce mode d'emploi.

3. Deux ou trois personnes sont nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde ou utilisez un engin de manutention ("diable").

4. Avant d'introduire votre linge, contrôle si le tambour est bien vide.

5. Ne touchez jamais la machine pieds nus ou bien les mains ou les pieds mouillés ou humides.

6.Nutilisez ni rallonges ni prises multiples, dangerreuses surtout dans des

endroits humides. Le cable d'alimentation ne doit être ni pié ni écrase.

1. N'ouvrez pas le tiroir à produits lessiviels pendant le fonctionnement de la machine; n'utilise jamais de

lessive pour lavage à la main sa mousse abondante pourrait endommager les parties internes de la machine.
8. Ne tirez jamais sur le cable ni sur le lave-linge pour débrancher la fiche de la prise murale: c'est extrément dangereux...
9. En cours de fonctionnement, ne touche pas à l'eau evacuée, elle peut atteindre des températures très élevées. Pendant le lavage, le hublot a tendance à se rechauffer; gardez vos enfants àonne distance. Ne forcez jamais pour ouvrir le hublot vous risqueriez d'endommager le mecanisme de sécurité prévu pour prévenir les ouvertures accidentelles.
10. En cas de panne, fermez avant tout le robinet de l'eau et débranchez la fiche de la prise murale; n'essayez enaucun cas d'acceder aux mécanismes internes pour la réparer.

Comment changer le cable d'alimentation

Le cable d'alimentation de la machine à laver est un cable spécial qui n'est disponible qu'auprès des SAV agreés.

Pour le remplacer,procédez comme suit:

1. Contrôlez que la machine à laver est bien écinte et que la fiche est bien débranchée.
2. Demontez le dessus en devissant les deux vis I puis tirez-le vers vous [fig. 3].

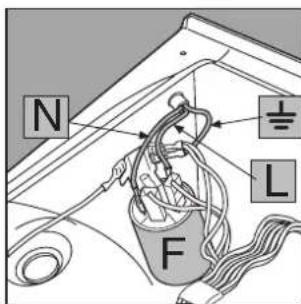

3. Deconnectez les cables du filtré antiparasite F [fig. 4] en repeatsant bien leur emplacement

(fil Bleu=N; fil Marron=L) en laissant en dernier le fil de terre

Remarque: les lettres L, N et le symbole sont reportes sur le filtrte antiparasite.
4. Eloignez légerement la partie supérieure du passé-fil du panneau arrere, tirez le cable d'alimentation vers le haut, sortez-le [fig. 5].

Pour raccorder le nouveau cable,procedez en sens inverse. Pour remonter le dessus, posezle sur le lave-linge [fig.6] et faites-le glisser vers 1'avant jusqu'a ce que ses crochets avant aillent se loger dans les fentes specialement prevues sur le tableau de bord, puis revissez les vis.

Fig. 3
