3EB865AQ - Cuisinière BALAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à induction encastrable
Marque	Balay
Modèle	3EB865AQ
Alimentation électrique	230 V ~ 50 Hz, classe de protection 1
Puissance totale	7.4 kW (estimation)
Nombre de foyers	4 zones à induction
Dimensions (L x P x H)	Env. 590 x 520 x 55 mm
Poids net	Env. 10 kg
Type de raccordement	Raccordement fixe avec conducteur de protection
Longueur de câble	Jusqu'à 2.20 m
Installation	Au-dessus d'un tiroir ou d'un four à ventilation forcée
Fonctions principales	Cuisson par induction, reconnaissance des récipients, arrêt automatique, sécurité enfants
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de nettoyeur vapeur
Sécurité	Indicateur de chaleur résiduelle, verrouillage de sécurité, arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Balay
Informations générales	Notice d'utilisation et d'installation incluse, 28 pages

FOIRE AUX QUESTIONS - 3EB865AQ BALAY

Quels types de casseroles utiliser sur une table à induction ?

Utilisez des récipients à fond ferromagnétique (acier, fonte, émaillé). Pour vérifier, un aimant doit adhérer au fond.

Comment installer correctement la table de cuisson ?

L'installation doit être réalisée par un spécialiste agréé. Respectez les distances de ventilation, découpez le plan de travail selon le croquis et assurez-vous que le meuble supporte 60 kg.

Pourquoi l'affichage de l'appareil indique-t-il 'U400' ?

Ce code d'erreur signifie que l'appareil n'est pas correctement raccordé. Débranchez l'alimentation et vérifiez le branchement du câble secteur.

Peut-on installer la table de cuisson au-dessus d'un four non ventilé ?

Non, installez-la uniquement au-dessus d'un tiroir ou d'un four à ventilation forcée. Un four non ventilé peut entraîner une surchauffe.

Comment nettoyer la table à induction ?

Nettoyez avec un chiffon humide et un produit nettoyant spécial induction. N'utilisez jamais de nettoyeur vapeur ni de produits abrasifs.

La table de cuisson dispose-t-elle d'un verrouillage de sécurité ?

Oui, la plupart des modèles incluent une sécurité enfants. Consultez la notice pour activer cette fonction.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Respectez la distance indiquée dans les instructions de montage de la hotte. Généralement, elle est d'au moins 65 cm pour une hotte électrique.

Que faire si la table de cuisson ne chauffe pas ?

Vérifiez que les récipients sont compatibles et bien centrés. Assurez-vous que l'appareil est correctement branché. Si le problème persiste, contactez le SAV.

Peut-on utiliser la table de cuisson sans un conducteur de protection ?

Non, l'appareil est de classe de protection 1 et doit impérativement être raccordé à une prise avec conducteur de protection pour des raisons de sécurité.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service après-vente Balay ou un revendeur agréé. Utilisez uniquement des pièces d'origine fournies par le fabricant.

MODE D'EMPLOI 3EB865AQ BALAY

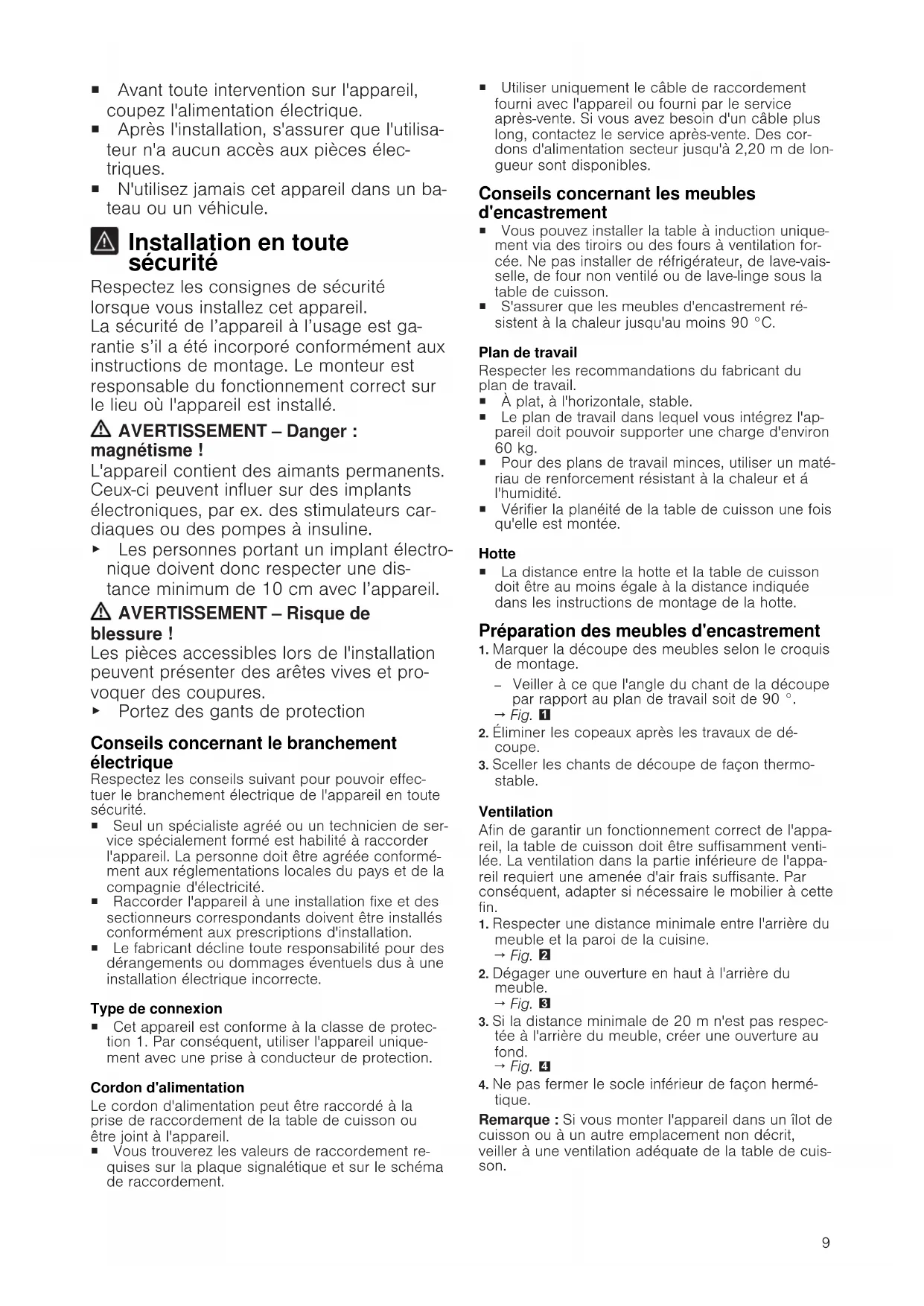

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.

■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT – Risque de ssure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

- Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.

- Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.
2. Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °.
   → Fig. 1
3. Éliminer les copeaux après les travaux de découpe.
4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

→ Fig. 2

1. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3

2. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4

3. Ne pas fermer le socle inférieur de façon hermétique.

4. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine. → Fig. 2

5. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3
6. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4
7. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

→ Fig. 5

Montage au-dessus d'un four

- Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.

- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

→ Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

→ Fig. 7

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

→ Fig. 8

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

→ Fig. 9

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

→ Fig. 1 0

- GN / YE : jaune et vert

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

→ Fig. 1 1

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

→ Fig. 1 2

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie antérieure de la niche d'encastrement.

→ Fig. 1 3

1. Introduire la table de cuisson dans la découpe.

→ Fig. 1 4

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 1 5

- GN / YE : jaune et vert

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 ou apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 16

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par le bas.

it
