DHC 604 4G OA E - Cuisinière Dominox - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Dominox
Modèle	DHC 604 4G OA E
Nombre de foyers	4 (1 quadruple couronne, 1 rapide, 1 semi-rapide, 1 auxiliaire)
Dimensions (L x P)	595 x 510 mm
Puissance totale gaz	9,25 kW (G20/20 mbar : 881 L/h ; G30/28-30 mbar : 673 g/h)
Alimentation électrique	220-240 V / 50-60 Hz, 15 W
Type de gaz compatibles	Gaz naturel (G20) et butane/propane (G30/31) – adaptable via injecteurs
Allumage	Électronique intégré
Sécurité	Thermocouple (arrêt automatique du gaz si flamme éteinte)
Classe d'installation	3 (encastrable)
Matériaux	Acier inoxydable, émail, chrome (grilles)
Entretien et nettoyage	Eau chaude savonneuse, nettoyant non abrasif pour inox
Pièces détachées et réparabilité	Injecteurs, brûleurs, manettes, thermocouple – disponibles via SAV
Informations générales	Usage domestique uniquement, conforme aux directives CE 2009/142/CE et 2016/426

FOIRE AUX QUESTIONS - DHC 604 4G OA E Dominox

Comment installer la table de cuisson ?

L'installation doit être réalisée par un professionnel conformément à la réglementation en vigueur. Prévoyez un encastrement aux dimensions 595x510 mm, un meuble résistant à la chaleur (jusqu'à 100°C), une ventilation adéquate (ouverture d'au moins 300 cm² si installée au-dessus d'un four sans ventilation) et une distance de 70 cm au-dessus de toute hotte. Les raccordements électrique (220-240 V, terre) et gaz doivent respecter les normes locales.

Quels types de gaz puis-je utiliser avec cet appareil ?

L'appareil est livré pour fonctionner au gaz naturel (G20, 20 mbar) mais peut être converti au butane/propane (G30/31, 28-30 mbar) en remplaçant les injecteurs et en réglant la flamme au minimum. Les kits d'injecteurs sont disponibles auprès du fabricant. Consultez la plaque signalétique pour connaître le gaz d'origine.

Comment nettoyer la table de cuisson ?

Avant tout nettoyage, débranchez l'appareil et laissez-le refroidir. Utilisez de l'eau chaude savonneuse ou un détergent non corrosif. Pour l'acier inoxydable, préférez un nettoyant spécifique. Les brûleurs et grilles chromées peuvent être nettoyés avec de l'eau savonneuse. Évitez les produits abrasifs, acides ou alcalins. Séchez soigneusement avant de remonter.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'alimentation gaz est ouverte et que la prise électrique est branchée. Si l'allumage électronique ne produit pas d'étincelles, assurez-vous que les brûleurs et chapeaux sont correctement positionnés. Pour les modèles avec thermocouple, maintenez le bouton enfoncé 5 à 6 secondes après l'allumage. Si le problème persiste, contactez le SAV.

Comment régler la flamme au minimum ?

Après avoir allumé le brûleur, tournez le bouton sur la position minimale. Retirez la manette de commande et utilisez un petit tournevis pour ajuster la vis de réglage (schéma 9 de la notice). Tournez dans le sens horaire pour réduire le débit, antihoraire pour l'augmenter. La flamme doit mesurer environ 3-4 mm. Replacez la manette après réglage.

Quels diamètres de casseroles sont recommandés ?

Utilisez des casseroles à fond plat correspondant aux tailles des brûleurs : auxiliaire (12-18 cm), semi-rapide (18-24 cm), rapide (24-26 cm) et quadruple couronne (24-28 cm). Évitez les récipients à fond concave ou convexe. Pour les petites casseroles, réduisez la flamme pour qu'elle ne dépasse pas le fond.

Comment adapter la table pour un gaz différent ?

Remplacez les injecteurs par ceux adaptés au nouveau gaz (voir tableau dans la notice). Retirez les grilles, chapeaux et corps de brûleurs. Utilisez une clé à pipe (7 mm) pour dévisser les injecteurs et vissez les nouveaux à fond. Réglez ensuite la flamme au minimum comme décrit ci-dessus. Remplacez l'étiquette de gaz si nécessaire.

Où trouver des pièces de rechange ?

Les pièces de rechange (injecteurs, brûleurs, manettes, thermocouples, etc.) sont disponibles auprès du service après-vente Dominox ou de revendeurs agréés. Consultez la notice pour les références ou contactez le SAV avec le modèle exact.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz (vanne ou bouteille). N'utilisez aucune flamme ni appareil électrique. Aérez la pièce. Appelez un professionnel qualifié pour détecter la fuite. Ne cherchez jamais une fuite avec une flamme. Utilisez de l'eau savonneuse pour vérifier les raccords.

Comment éliminer l'appareil en fin de vie ?

Cet appareil est marqué selon la directive DEEE 2012/19/UE. Ne le jetez pas avec les déchets ménagers. Déposez-le dans un point de collecte municipal ou rapportez-le à votre revendeur lors de l'achat d'un nouvel appareil équivalent. Les matériaux seront recyclés et les substances polluantes traitées.

MODE D'EMPLOI DHC 604 4G OA E Dominox

Tables de cuisson Notice d'emploi

Conseils de sécurité ....09

1. Installation ....10

1.1 Encastrement 10

1.2. Caractéristiques requises 10

Raccordement électrique 2.1....10

Raccordement gaz 2.2....11

Adapter la table à différents types de gaz 2.3....11

Réguler la flamme au minimum 2.4....11

1. Utilisation de la table 11

3.1. Utilisation du brûleur à gaz 11

1. Maintenance et entretien 11
2. Assistance technique....11

SOMMAIRE

DE

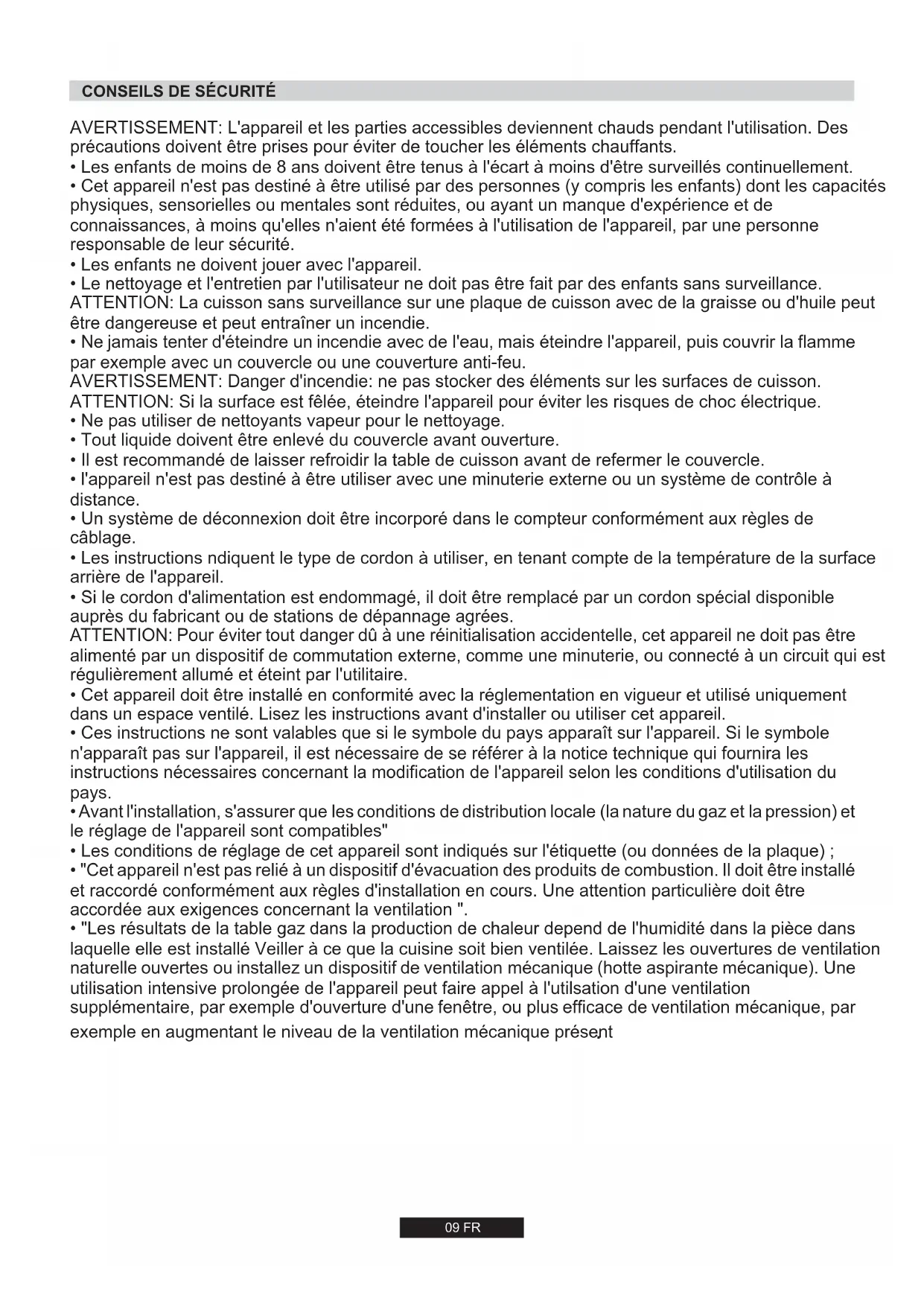

AVERTISSEMENT : L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants.

• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être surveillés continuellement.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne responsable de leur sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance.

ATTENTION : La cuisson sans surveillance sur une plaque de cuisson avec de la graisse ou de l'huile peut être dangereuse et peut entraîner un incendie.

- Ne jamais tenter d'éteindre un incendie avec de l'eau, mais éteindre l'appareil, puis couvrir la flamme par exemple avec un couvercle ou une couverture anti-feu.

AVERTISSEMENT : Danger d'incendie : ne pas stocker des éléments sur les surfaces de cuisson.

ATTENTION : Si la surface est fêlée, éteindre l'appareil pour éviter les risques de choc électrique.

• Ne pas utiliser de nettoyants vapeur pour le nettoyage.
• Tout liquide doit être enlevé du couvercle avant ouverture.
• Il est recommandé de laisser refroidir la table de cuisson avant de refermer le couvercle.
• L'appareil n'est pas destiné à être utilisé avec une minuterie externe ou un système de contrôle à distance.
• Un système de déconnexion doit être incorporé dans le compteur conformément aux règles de câblage.
• Les instructions indiquent le type de cordon à utiliser, en tenant compte de la température de la surface arrière de l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial disponible auprès du fabricant ou de stations de dépannage agréées.

ATTENTION : Pour éviter tout danger dû à une réinitialisation accidentelle, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par l'utilitaire.

• Cet appareil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou d'utiliser cet appareil.
• Ces instructions ne sont valables que si le symbole du pays apparaît sur l'appareil. Si le symbole n'apparaît pas sur l'appareil, il est nécessaire de se référer à la notice technique qui fournira les instructions nécessaires concernant la modification de l'appareil selon les conditions d'utilisation du pays.
• Avant l'installation, s'assurer que les conditions de distribution locale (la nature du gaz et la pression) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont indiquées sur l'étiquette (ou données de la plaque).
• Cet appareil n'est pas relié à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation.
• Les résultats de la table gaz dans la production de chaleur dépendent de l'humidité dans la pièce dans laquelle elle est installée. Veiller à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique). Une utilisation intensive prolongée de l'appareil peut nécessiter l'utilisation d'une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre, ou une ventilation mécanique plus efficace, par exemple en augmentant le niveau de la ventilation mécanique présente.

1. INSTALLATION

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.

1.1. ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée (jusqu'à 100°C) et d'une épaisseur comprise entre 25 et 45 cm.

Les dimensions d'encastrement sont indiquées sur le schéma 2. Si la table est installée entre deux meubles de cuisine, la distance entre la table et les meubles doit être au moins de 15 cm (voir schéma 4) ; tandis que la distance entre la table et le mur du fond doit être au moins de 5,5 cm. La distance entre la table et tout autre appareil ou meuble situé au-dessus (par exemple une hotte) doit être au moins de 70 cm (voir schéma 4).

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison (bois ou similaire) pour éviter tous risques de brûlure ou de détérioration (schéma 3).

Attention : Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support (schéma 1).

Lors de la mise en place du joint sur la partie arrière, veiller à ne pas obstruer les passages d'air nécessaires à la combustion.

Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble.

Si une table de 60 cm de large est installée au-dessus d'un four qui n'est pas équipé de ventilation tangentielle, il est recommandé de créer des ouvertures dans le caisson de cuisine pour faire ainsi circuler l'air.

La taille de ces ouvertures doit être au moins de 300 cm² et placées comme indiqué sur le schéma 5.

Si c'est une table de 75 cm de large qui est installée au-dessus du four, ce dernier doit être équipé d'une ventilation tangentielle.

1.2. CARACTÉRISTIQUES REQUISES

Cet appareil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou d'utiliser cet appareil.

Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en êtes équipés.

S'il n'est pas possible d'installer une hotte, une VMC devrait être installée sur un mur donnant sur l'extérieur ou sur une fenêtre.

La VMC devrait être en mesure d'apporter un changement complet de l'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMC conformément aux règles en vigueur dans le pays d'installation.

2.1. RACCORDEMENT ÉLECTRIQUE

"L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation". Le constructeur décline toute responsabilité en cas de non-respect de cette disposition.

Vérifier les données sur la plaque signalétique, située à l'extérieur de l'unité, pour assurer que l'alimentation et le voltage conviennent. Avant le branchement, vérifier le système de mise à la terre.

Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

Si une prise n'est pas déjà fournie, installer une prise appropriée pour la charge indiquée sur la plaque signalétique.

La prise devrait toujours être accessible. Le fil de terre est de couleur jaune/vert.

Lorsque la table de cuisson est reliée directement à l'approvisionnement en électricité, un disjoncteur doit être installé. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié afin d'éviter tout risque potentiel.

Le fil de terre (couleur vert et jaune) doit être au moins 10 mm plus long que les fils de phase et neutre.

La section du câble utilisé doit être de la bonne taille par rapport à la puissance absorbée de la table de cuisson.

Veuillez vérifier la plaque signalétique pour les détails de puissance et veiller à ce que le cordon d'alimentation électrique soit de type 3x0,75 mm² l'H05 V2V2-F.

Alimentation

PHASE	L
TERRE
NEUTRE	N

Fil Marron	Câble électrique d'alim
Fil Vert/jaune
Fil Bleu

Un système de déconnexion doit être incorporé dans le compteur conformément aux règles de câblage.

2.2. RACCORDEMENT GAZ

L'appareil doit être installé et raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Tous les travaux d'installation doivent être effectués avec l'électricité déconnectée.

La plaque signalétique sur la plaque indique le type de gaz qui doit être utilisé. Le raccordement au réseau d'approvisionnement en gaz ou à la bouteille de gaz doit être effectué seulement après avoir vérifié qu'il est réglementé pour le type de gaz avec lequel il sera distribué. S'il n'est pas correctement réglementé, voir les instructions dans les paragraphes suivants pour modifier les paramètres du gaz.

Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs de pression conformes aux normes en vigueur.

Utilisez uniquement des tuyaux, des rondelles et des joints d'étanchéité conformes aux normes en vigueur.

Pour certains modèles, un raccord conique est fourni pour l'installation de l'appareil, dans les pays où ce type de raccord est obligatoire ; sur le schéma 8, il est indiqué comment reconnaître les différents types de raccords (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindrique du raccord doit être connectée à la table.

Lorsque vous connectez la table de cuisson à l'alimentation du gaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximale couverte par le tuyau ne dépasse pas 2 mètres.

Le tube flexible doit être installé de manière à ne pas entrer en contact avec un élément mobile de la cuisine (par exemple un tiroir) et à ne pas passer dans un espace pouvant être encombré.

Pour éviter tout dommage potentiel à la table de cuisson, veuillez effectuer l'installation suivant les indications du schéma 6.

1) Comme illustré dans le schéma, assembler les pièces en séquence :

A : ½ adaptateur cylindrique mâle

B : ½ obturation

C : ½ adaptateur gaz femelle conique-cylindrique ou cylindrique-cylindrique.

2) Serrer les joints avec des clés à molette, pensez à placer les tuyaux en position.

3) Fixer le raccord C au réseau d'approvisionnement en gaz à l'aide d'un tuyau rigide ou en acier flexible.

IMPORTANT : effectuer une dernière vérification pour détecter les fuites sur les raccords de tuyauterie en utilisant une solution savonneuse. Ne jamais utiliser une flamme. Aussi, assurez-vous que le tuyau flexible ne peut pas entrer en contact avec une partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il ne se trouve pas à un endroit où il pourrait être endommagé.

Attention : si vous sentez des émanations de gaz en provenance de l'appareil, coupez immédiatement l'alimentation en gaz et appelez directement une personne qualifiée. Ne cherchez pas une fuite à l'aide d'une flamme.

2.3. ADAPTER LA TABLE À DIFFÉRENTS TYPES DE GAZ

Pour adapter la table de cuisson à différents types de gaz, veuillez exécuter les instructions suivantes :

• Enlever les grilles, chapeaux et corps de brûleurs.
• Insérez une clé à pipe (7 mm) dans le support du brûleur (schéma 7).
• Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs adaptés au gaz à utiliser (voir le type de gaz préconisé sur la table).
• Visser le/les injecteurs à fond. Régler la bague d'air.
• Replacer les corps de brûleurs, le chapeau de brûleur et les grilles.

2.4. RÉGULER LA FLAMME AU MINIMUM

Après l'allumage du brûleur, tourner le bouton de commande au réglage minimum, puis enlever la manette de commande (ce qui peut facilement être enlevé en appliquant une légère pression). En utilisant un petit tournevis de type « Terminal », la vis de réglage peut être ajustée (cf. schéma 9). En tournant la vis dans le sens des aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage pour obtenir une flamme d'environ 3 à 4 mm de longueur, puis replacer la manette de commande.

Lorsque l'approvisionnement en gaz disponible est du butane/propane (gaz de bouteilles), la vis pour régler la flamme au ralenti doit être tournée dans le sens des aiguilles d'une montre, jusqu'à la butée.

Lorsque vous avez effectué la régulation du gaz, remplacer l'ancienne plaque signalétique de votre appareil avec celle adaptée au type de gaz installé (fournie avec la plaque de cuisson).

3. UTILISATION DE LA TABLE

Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable pour tout dommage ou perte découlant d'une utilisation abusive.

Pour allumer les brûleurs, placez une flamme (allume-feu, allumette, briquet etc...) près du brûleur, appuyez et tournez la manette de commande.

Si les brûleurs n'ont pas été utilisés depuis quelques jours, attendez quelques secondes avant d'allumer le brûleur, ce qui permettra à l'air éventuellement présent dans les tuyaux de s'échapper.

Pour les appareils équipés d'allumage électronique, effectuez les opérations suivantes :

- Poussez et tournez la manette de commande sur le symbole d'allumage.

- Allumez le brûleur en appuyant sur le bouton d'allumage. Pour les tables de cuisson équipées d'allumage électronique intégré, il suffit de pousser et tourner le bouton sur le symbole d'allumage. Le système d'allumage continuera à produire des étincelles aussi longtemps que le robinet de gaz est actionné.

Si le brûleur ne s'enflamme pas dans les 5 secondes, tournez le bouton vers la position 0 et répétez l'opération.

Pour les modèles équipés d'un robinet de sécurité par thermocouple (qui coupe l'écoulement du gaz si la flamme est accidentellement éteinte), les brûleurs sont allumés comme décrit ci-dessus, mais il faut prendre soin de garder la manette de commande enfoncée pendant 5 ou 6 secondes après que la flamme est allumée.

ATTENTION : Avant d'allumer la table de cuisson à gaz, veillez à ce que les brûleurs et les chapeaux de brûleur soient correctement placés dans leur position.

CONSEIL

Pour de meilleurs résultats, la taille des casseroles à fond plat doit correspondre à la taille des brûleurs comme suit :

Type de brûleurs	∅ casserole (cm)	Puissance totale (kW)	G20/20 mbar (Gaz de naturel : Méthane)	G30/28-30 mbar (Butane/Propane)
A Brûleur auxiliaire	12 - 18	1,00	95 l/h	73 g/h
SR Brûleur semi-rapide	18 - 24	1,75	167 l/h	127 g/h
R Brûleur rapide	24 - 26	2,50	238 l/h	182 g/h
UR Brûleur ultra rapide	24 - 28	3,50	333 l/h	255 g/h
QC Brûleur quadruple couronne	24 - 28	4,00	381 l/h	291 g/h

Tableau A

Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de telle manière que la flamme ne chevauche pas le fond de la casserole. Les récipients à fond concave ou convexe ne doivent pas être utilisés.

ATTENTION : Si un brûleur est accidentellement éteint, tournez le bouton vers la position fermée et ne tentez pas de le rallumer pendant au moins 1 minute.

Si au fil des années les robinets de gaz deviennent raides, il est nécessaire de les lubrifier.

Cette opération doit être effectuée uniquement par un technicien agréé.

4. MAINTENANCE ET ENTRETIEN

Avant de nettoyer la table de cuisson, assurez-vous que l'appareil est refroidi. Retirez la fiche de la prise ou, s'il est connecté directement, coupez l'alimentation électrique.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

N'utilisez jamais de produits abrasifs, de détergents corrosifs, d'agents de blanchiment ou d'acides. Évitez les substances acides ou alcalines (citron, jus, vinaigre, etc.) sur l'émail ou l'acier.

Pour nettoyer l'émail, le vernis ou les sections chromées, utilisez de l'eau chaude savonneuse ou un détergent non corrosif.

Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée. Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour restaurer leur éclat d'origine, utilisez un nettoyant ménager pour acier inoxydable. Après nettoyage, séchez les brûleurs et replacez-les.

Il est important que les brûleurs soient remis correctement à leur position.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à foncer à l'usage. C'est un phénomène normal et inévitable, mais cela ne compromet pas le fonctionnement de la table de cuisson.

Si nécessaire, des pièces de rechange sont disponibles auprès de notre service après-vente.

5. ASSISTANCE TECHNIQUE

Avant d'appeler le service d'assistance technique, vérifiez les points suivants :

• La prise est bien insérée ;

- L'alimentation en gaz n'est pas défectueuse.

Si la panne ne peut être identifiée :

Éteignez l'appareil (ne pas l'utiliser) et appelez le Service d'Assistance Technique.

6. PROTECTION DE L'ENVIRONNEMENT

Le présent appareil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base (réutilisables). Il est important de soumettre les DEEE à des traitements spécifiques,

en vue d'extraire et d'éliminer de façon appropriée toutes les substances polluantes, puis de récupérer et recycler tous les matériaux.

Chacun peut jouer un rôle important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets ménagers.
• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumineux.
• Lorsque vous achetez un nouvel appareil, vous devez retourner l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions que celui fourni.

Déclaration de conformité : cet équipement, dans les parties destinées à entrer en contact avec les aliments, est conforme aux normes fixées par les directives CEE 89/109. L'appareil est conforme à la Directive européenne 2009/142/CE (GAD) et, à partir du 21/04/2018, à la Réglementation sur les appareils à gaz 2016/426 (GAR).

En utilisant le symbole sur ce produit, nous déclarons sur notre propre responsabilité que ce produit est conforme à toutes les normes européennes relatives à la sécurité, la santé et à l'environnement.

Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement et de sécurité des appareils.

Tableau 1

TABLES DE CUISSON
Foyers	1	1	2	3	2
	4 gazQC / R / SR / AUX	4 gazR / 2SR / AUX	5 gazQC / 2R / SR / AUX	4 gazQC / R / SR / AUX	5 gazUR / 2R / SR / AUX
Modèle	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X	S67 / HBGPL2X
Sécurité gaz par thermocouple	YES	YES	YES	YES	YES
Brûleur auxiliaire(A∅ 50 mm)	1	1	1	1	1
Brûleur quadruple couronne (QC ∅ 135 mm)	1	-	1	1	-
Brûleur ultra rapide (UR ∅ 110 mm)	-	-	-	-	1
Brûleur semi-rapide(SR ∅ 75 mm)	1	2	1	1	1
Brûleur rapide(R ∅ 100 mm)	1	1	2	1	1
Type de gaz installé / Puissance :
Puissance totale	9.25 kW	7.00 kW	11.75 kW	9.25 kW	11.25 kW
G 20/20 mbar (Gaz de naturel : Méthane)	881 L/h	666 L/h	1119 L/h	881 L/h	1071 L/h
G 30/28-30 mbar (Butane/Propane)	673 g/h	509 g/h	854 g/h	673 g/h	818 g/h
Classe d'installation	3	3	3	3	3
Voltage / Frequency V / Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Puissance électrique	15 W	15 W	15 W	15 W	15 W
Allumage électronique intégré	YES	YES	YES	YES	YES
Dimensions appareil (LxP) mm	595 x 510	595 x 510	745 x 510	745 x 510	745 x 510

Cet appareil a été conçu pour un usage non professionnel, usage domestique uniquement.

Remarque : Autriche, Allemagne et Suisse - AT, DE, CH G30/31 - 50 mbar (3B/P). Si le gaz utilisé est de type G30/31 - 50 mbar (3B/P), vous pouvez utiliser le jeu d'injecteurs 35000255. Merci de vous rapprocher du service approprié pour obtenir le jeu d'injecteurs.

Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement et de sécurité des appareils.
