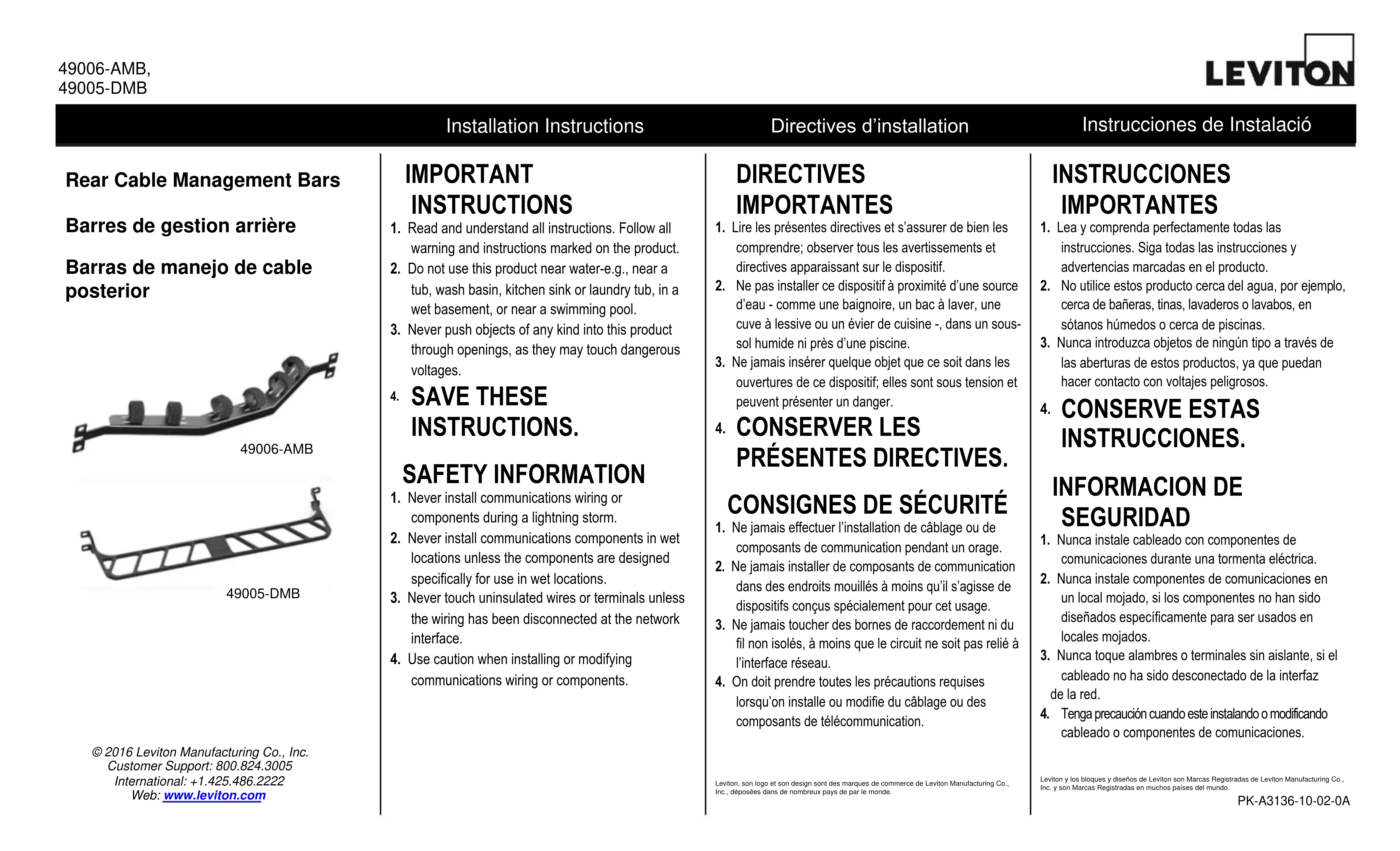

MODE D'EMPLOI 49005DMB Leviton
1. Lire les présentes directives et s’assurer de bien les
comprendre; observer tous les avertissements et directives apparaissant sur le dispositif.
2. Ne pas installer ce dispositif à proximité d’une source
d’eau - comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine -, dans un sous- sol humide ni près d’une piscine.
3. Ne jamais insérer quelque objet que ce soit dans les
ouvertures de ce dispositif; elles sont sous tension et peuvent présenter un danger.
1. Ne jamais effectuer l’installation de câblage ou de
composants de communication pendant un orage.
2. Ne jamais installer de composants de communication
dans des endroits mouillés à moins qu’il s’agisse de dispositifs conçus spécialement pour cet usage.
3. Ne jamais toucher des bornes de raccordement ni du
fil non isolés, à moins que le circuit ne soit pas relié à l’interface réseau.
4. On doit prendre toutes les précautions requises
lorsqu’on installe ou modifie du câblage ou des composants de télécommunication.
Leviton, son logo et son design sont des marques de commerce de Leviton Manufacturing Co., Inc., déposées dans de nombreux pays de par le monde.
DESCRIPTION Les barres de gestion arrière permettent de soutenir et d’acheminer les câbles dans des panneaux de connexion, tout en en respectant les rayons de courbure. REMARQUE : les panneaux plats de type 110 sont tous dotés de barres de gestion qui se fixent directement à leur partie arrière. INSTALLATION
1. En présence de panneaux inclinés, il faut utiliser le
modèle 49006-AMB, ou le modèle 4W006-AMB s’ils sont encastrés.
2. En présence de panneaux plats, il faut utiliser le modèle
3. Poser la barre de gestion sur le rail arrière du bâti dans
la même unité que le panneau visé. Pour que le câblage demeure accessible, on ne devrait pas utiliser plus d’un gestionnaire pour deux unités de bâti.
4. Acheminer les câbles à l’arrière du panneau (suggestion
: dans le cas de modèles inclinés, il est préférable d’acheminer les câbles des deux côtés, c’est-à-dire ceux des points 1 à 12 et 25 à 36 par la droite, et ceux des points 13 à 24 et 37 à 48 par la gauche – figure 1). En présence de modèles plats, les câbles peuvent être acheminés également de part et d’autre du panneau (figure 2), ou encore provenir d’un seul côté (figure 3).
5. Effectuer la terminaison des câbles en utilisant des ports
110 IDC ou les dispositifs QuickPort voulus, conformément aux directives les accompagnant.
