410892GP - Accessoire électrique Leviton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Logement QuickPort pour connecteurs et adaptateurs enfichables
Marque	Leviton
Modèle	410892GP
Catégorie	Accessoire électrique
Dimensions (approx.)	38 x 38 x 25 mm (boîtier standard)
Poids	~20 g
Matériau	Plastique thermoplastique
Couleur	Blanc ou ivoire (selon variante)
Compatibilité	Adaptateurs et connecteurs QuickPort Leviton
Méthode d'installation	Fixation murale par ruban adhésif double face, bandes velcro ou vis (non fournies)
Fenêtres d'identification	Oui, pour étiquettes ou marquages
Vis de sécurité	Optionnelle (non incluse) pour verrouillage du couvercle
Température de fonctionnement	-10 °C à +60 °C (estimation)
Indice de protection	IP20 (utilisation intérieure uniquement)
Alimentation	Aucune (passif, connexions réseau)
Fonctions principales	Logement modulaire pour terminaison et gestion des câbles RJ45/RJ11, etc.
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas installer près d'eau, ne pas insérer d'objets métalliques dans les ouvertures, débrancher avant intervention
Pièces détachées et réparabilité	Connecteurs QuickPort interchangeables, logement non réparable
Informations générales	Conforme aux normes applicables. Marque déposée Leviton Manufacturing Co.

FOIRE AUX QUESTIONS - 410892GP Leviton

Comment installer le logement QuickPort 410892GP ?

Fixez la base au mur à l'aide de ruban adhésif double face, de bandes velcro ou des vis fournies. Effectuez la terminaison des fils sur l'adaptateur ou connecteur QuickPort, insérez-le dans le logement en inclinant, puis enfoncez-le jusqu'au blocage.

Quels connecteurs sont compatibles avec ce logement ?

Tous les adaptateurs et connecteurs enfichables de la gamme QuickPort Leviton, y compris les modules RJ45, RJ11, coax, audio, etc.

Comment retirer un dispositif déjà installé dans le logement ?

Insérez un petit tournevis à lame plate devant le rebord de retenue de la base et soulevez délicatement le dispositif pour le dégager.

Le logement est-il étanche ?

Non, il est conçu pour une utilisation en intérieur seulement. Ne l'installez pas près d'une source d'eau (baignoire, évier, piscine) ni dans un sous-sol humide.

Quels outils sont nécessaires pour l'installation ?

Un tournevis (pour les vis éventuelles), un outil de sertissage pour la terminaison des connecteurs, et éventuellement un couteau pour dénuder les câbles.

Puis-je utiliser ce logement pour du câblage extérieur ?

Non, ce logement n'est pas conçu pour une utilisation en extérieur. Utilisez des boîtiers spécifiques pour les environnements humides ou exposés.

Y a-t-il une option de verrouillage ?

Oui, une vis de sécurité (non incluse) peut être insérée pour empêcher le retrait du couvercle ou du module.

Comment identifier les connexions installées ?

Le logement comporte des fenêtres d'identification sur le couvercle, où vous pouvez insérer des étiquettes ou marquer directement avec un stylo.

Puis-je installer moi-même ce logement sans électricien ?

Oui, l'installation est simple et ne nécessite que des compétences de base en câblage. Respectez toujours les consignes de sécurité (déconnecter le réseau avant manipulation).

Que faire en cas de problème de connexion ?

Vérifiez d'abord la terminaison des fils sur le connecteur, assurez-vous que le module est bien enclenché dans le logement, et testez avec un appareil fonctionnel.

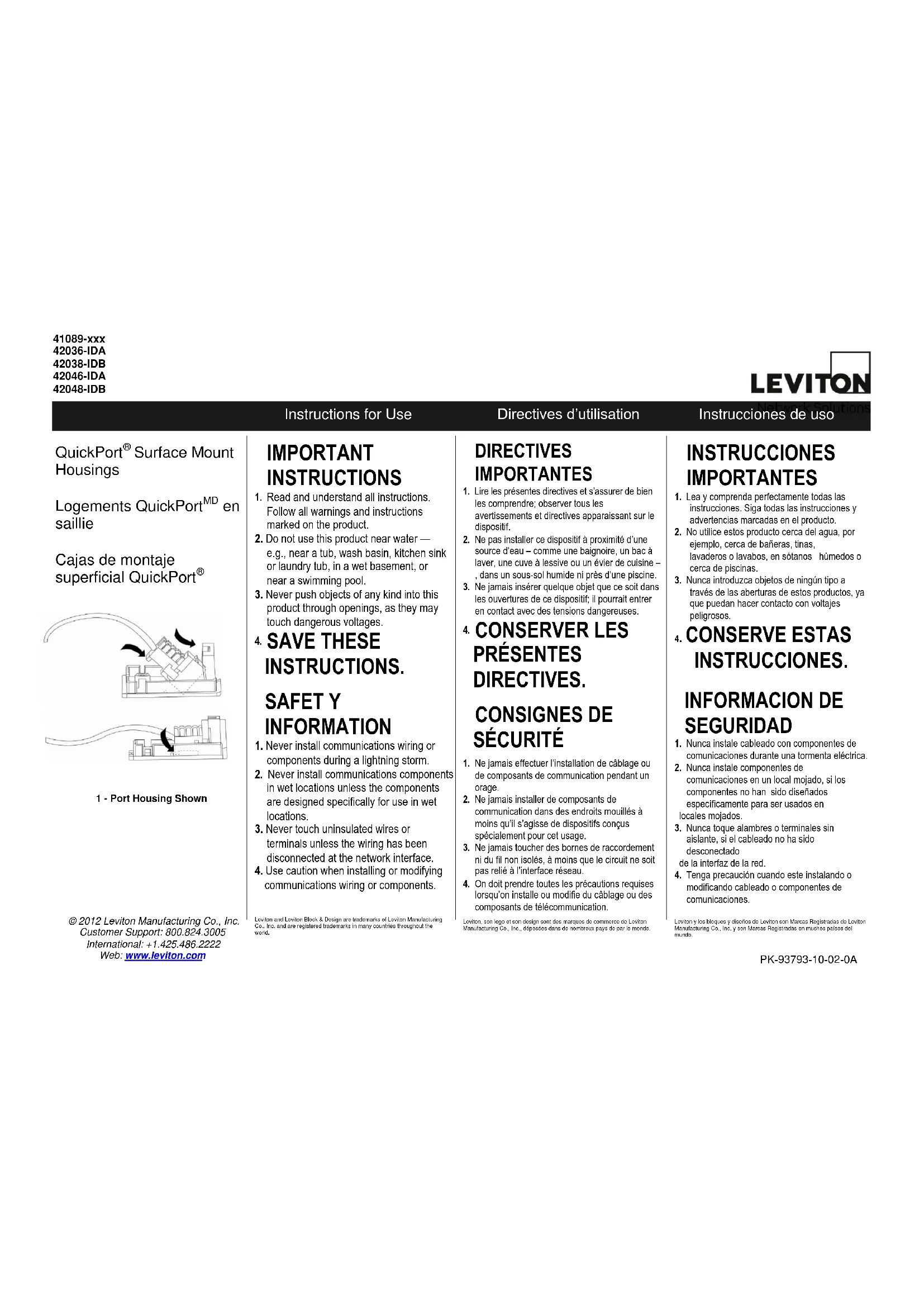

MODE D'EMPLOI 410892GP Leviton

Directives d'utilisation

1. Lire les Presents directives et s'assurer de bien les compréne; observer tous les avertissements et directives apparaissant sur le dispositif.
2. Ne pas installer ce dispositif à proximé d'une source d'eau - comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine, dans un sous-sol humide ni pres d'une piscine
3. Ne jamais insérer quelles objet que ce soit dans les ouvertures de ce dispositif, il pourrait entrer en contact avec des tensions dangereuses.

4. CONSERVER LES PRESENTES DIRECTIVES.

CONSIGNES DE SECURITE

1. Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs concus spécialement pour cet usage.
3. Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifier le câblage ou des composants de télécommunication.

Leviton, son logo et san design saisi des marques de commercie de LevitonManufacturing Co. Inc. gesdasses dans ceirenneux pays dc par la remise

INSTRUCCIONES IMPORTANTES

Les logements QuickPort de Leviton peuvent étre configures sur le terrain par l'ajout de n'importe lequel des adaptateurs et des connecteurs enclenchables de la gamme. Is present des fenêtes d'identification, et on peut y insérer une vis de sécurité (non comprise) pour empêcher le retrait du couvertie.

INSTALLATION

1. EnPNANT note de l'orientation du logement (entree de cable/point de connexion),se servir de ruban adhesif a deux faces,de bandes de velcro ou des vis de 2.5 cm fournies pour fixer la base au mur.
2. Effecteur la terminaison des fils sur l'adaptateur ou le connecteur QuickPort utilisé, suivant les directives l'accompagnant.
3. Insérer le dispositif dans le logement en l'inclinant suffisamment, le tourner et l'enfonce dans la base. (figure 1)
4. Faire bascuer l'arriere du disposifit vers le bas et l'avant jusqu'à ce qu'il se bloque derriere le rebond de retenue de la base

Retrait du dispositif de connexion

1. Insérez un petit tourisme à lame plate devant le redbord de réelligence de la base; soulever le dispositif pour le dégager.

DESCRIPCION
