ADE 5338 - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de sèche-linge	Condensation
Capacité	8 kg
Classe énergétique	B
Dimensions (L x H x P)	60 x 85 x 60 cm
Poids	40 kg
Niveau sonore	65 dB
Programmes de séchage	Différents programmes adaptés aux textiles
Fonctionnalités supplémentaires	Départ différé, affichage du temps restant
Entretien	Filtre à peluches à nettoyer régulièrement
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - ADE 5338 ARTHUR MARTIN ELECTROLUX

Pourquoi mon sèche-linge Arthur Martin-Electrolux ADE 5338 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée et que le programmateur est réglé sur un cycle de séchage.

Pourquoi mon linge reste-t-il humide après le cycle de séchage ?

Cela peut être dû à un filtre à peluches obstrué. Nettoyez le filtre avant chaque utilisation. Vérifiez également que le réservoir d'eau n'est pas plein et que les conduits d'évacuation ne sont pas bouchés.

Le sèche-linge émet des bruits étranges pendant le fonctionnement. Que faire ?

Des bruits inhabituels peuvent indiquer un objet coincé dans le tambour ou un problème avec les roulements. Vérifiez le tambour pour tout objet étranger et, si le problème persiste, contactez un technicien.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez le panneau du filtre, retirez le filtre à peluches et nettoyez-le sous l'eau chaude pour enlever les résidus. Assurez-vous de le laisser sécher complètement avant de le remettre en place.

Mon sèche-linge affiche un code d'erreur. Que signifie-t-il ?

Référez-vous au manuel d'utilisation pour les significations des codes d'erreur. Chaque code correspond à un problème spécifique. Si vous ne trouvez pas de solution, contactez le service client.

Quelle est la capacité de séchage du modèle ADE 5338 ?

Le modèle ADE 5338 a une capacité de séchage de 8 kg, ce qui le rend adapté pour des charges de linge de taille moyenne.

Puis-je utiliser des programmes de séchage pour des vêtements délicats ?

Oui, le sèche-linge ADE 5338 dispose de programmes spécifiques pour les tissus délicats. Assurez-vous de sélectionner le bon programme pour éviter d'endommager vos vêtements.

Comment réduire les plis sur mes vêtements après le séchage ?

Pour réduire les plis, sortez les vêtements du sèche-linge dès la fin du cycle et pliez-les immédiatement. Vous pouvez également utiliser un programme de défroissage si votre modèle en est équipé.

Est-il normal que mon sèche-linge dégage une odeur ?

Une légère odeur peut être normale, surtout si le sèche-linge est neuf. Si l'odeur persiste, vérifiez le filtre à peluches et nettoyez le tambour avec un chiffon humide pour éliminer les résidus.

MODE D'EMPLOI ADE 5338 ARTHUR MARTIN ELECTROLUX

Pour une vie plus facile

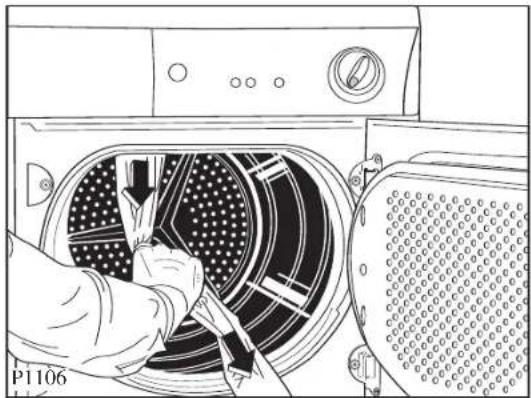

Débridge: voir page 16

Sécurité

Lors de sa fabrication, cet appeareil a ete construit selon des normes, directives et/ou decrets pour une utilisation sur le territorie français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. 1Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous eviterez alsis des risques matriel et corporel.
Débranchevezappeireavantoutoproductionde nettoyagemanuel.Nutilisezque desproduids du commerce non corrosifs ou non inflammables.Toute projection d'eau ou de vapeur est proscrite pour écarterle risqued'électrocution.
Si voitre appareil est equiped'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de sechage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet appeareil pour exclure tout risque d'incendie.
Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Sécurité 2

A l'attention de l'utilisateur

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Sécurité 4

Protection de l'environnement 4-5

A l'attention de l'installateur 15

15

Installation 16

Débridge 16

Emplacement 16

Evacuation de l'air humide 16

Le raccordement sur l'extérieur 16-17

Reversibilité de la porte 17

Branchement électrique 17

Installation en colonne 17

Description de l'appareil 5

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6-7

Comment faire un séchage? 9-10

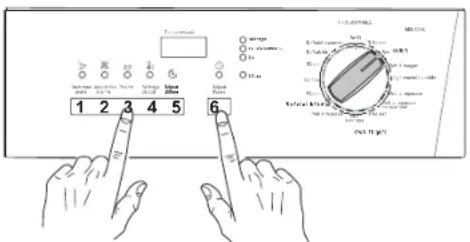

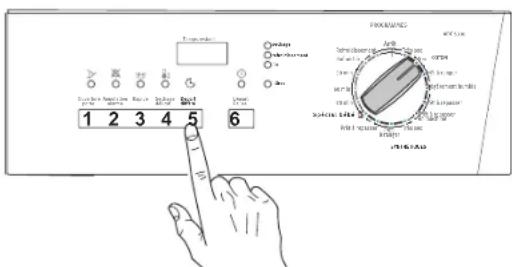

Réglage de la conductibilité 10

Guide des programmes 11

Guide de séchage 12

Entretien et nettoyage 13

Nettoyage extérieur 13

Nettoyage de la porte 13

Nettoyage des filtres 12

En cas d'anomalie de fonctionnement 14

ServiceAprès-Vente 15

Garantie 15

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conserve cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces avertissements ont ete reditiges pour votresecurite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours l'appareil après sonutilisation.
• Tout le linge à secher doit être essore avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou economie d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
• Risque d'incendie: ne faites pas secher dans votre apparéil du linge qui a été taché ou imbibé d'huile végétale ou d'huile de cuisson.
• Risque d'incendie: si vous avez prétraité votre linge avec du detachant (spray ou liquide) avant lavage, effectuez un cycle de rincege supplémentaire avant de le charger dans votre seche linge.
• Ne séchez enaucun cas des chaussures (tennis,etc.),car elles pourraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.

• Laissez la porte entrouverte lorsque le sèche-linge n'est pas utilisé, mais veiliez à ce que les enfants ne s'enferment pas dans l'appareil.

• Nettoyez les filtrés après chaque utilisation.

• N'utilise jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
  N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
  Assurez-vous, après avoir installe l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Voitre sèche-linge a été concu pour evacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié àaucun autre système d'aération servant à d'autres apparéils.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil

est le premier habilite à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs.

• En cas d'intervention sur votre apparéil, exigez du service après-venture les pieces de rechange certifiées Constructeur.

Elimination de l'ancien apparéil!

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise au rebut de l'appareil dans les régles de l'art nous preservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraites dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit,veuilles prendre contact avec les services de votre commune ou le magasin ou vous avez effectué l'achat.

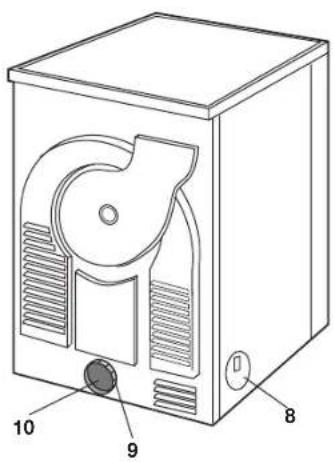

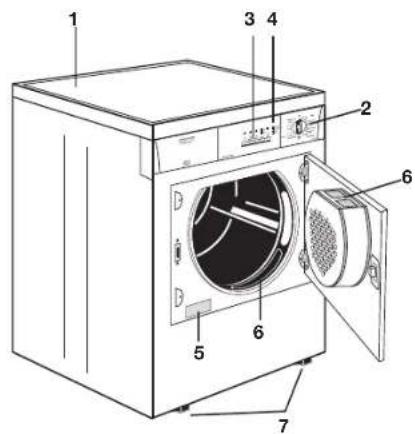

Description de l'appareil

Votrecappeil

1 Plan de travail
2 Programmateur/Minuteur - Guide de sechage
3 Touches
4 Voyants
5 Plaque signalétique
6 Filtres
7 Pieds régables

8 Sortie air humide sur les cotonés
9 Raccord
10 Sortie air humide à l'arrière

Utilisation de votre sèche-linge

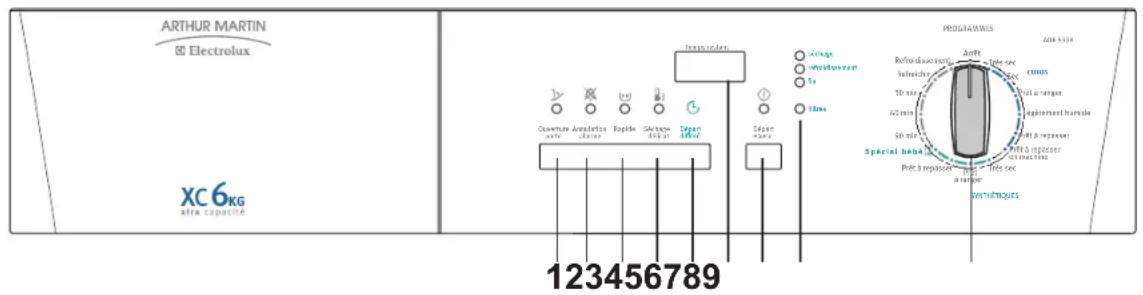

Le bandeau de commandes

1 Touche "ouverture porte"

Appuyez sur cette touche pour ouvrir la porte. Le voyant correspondant s'allume.

Cela n'est possible que lorsque la machine est sous tension (manette du programmateur sur un programme/temps de sechage).

Si la porte est ouverte en cours de programme, celui-ci s'interrrompt. Pour faire redémarrer le programme après fermeture de la porte il faut enclencher la touche DEPART/PAUSE.

2 Touche annulation alarme

Des signaux sonores retentissent

• lors de la sélection du programme et l'enclenchement des touches;
• en cas de seLECTION erronée des options;
• si I'on essais de changer le programme ou les options en cours de programme
• à la fin du programme;
• en cas d'anomalie de fonctionnement;

Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme dans tous les cas décrits en haut.

Levoyant correspondant s'allume.

3 Touche "rapide"

En appuyant sur cette touche on obtient une réduction de la durée dans les programmes "coton" TRES SEC, SEC et PRET A RANGER. Le voyant correspondant s'allume.

Cette fonction n'est pas compatible avec l'option "sechage délicat".

4 Touche "séchage délicat"

L'enclementement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Le voyant correspondant s'allume.

Cette option est utilisé aussi dans le séchage chronométrique.

Si la touche n'est pas enclenchée le chauffage s'effectuera a pleine puissance.

Cette fonction n'est pas compatible avec l'option "rapide".

5 Touche "départ différé"

Le départ différé vous permet de retarder le départ d'un programme jusqu'à 12 heures (pour profiter eventuellement d'un tarif de nuit avantageux).

Il faut appuyer sur cette touche après avoir sélectionné le programme souhaïte et avant d'appuyer sur la touche "départ/pause".

A chaque pression de la touche le temps augmente de 30 minutes jusqu'à affichage de "2 heures", ensuite il s'affiche d'heure en/heure.

Le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence apparait sur I'ecran d'affichage pendant 2 secondes environ. La durée du programme s'affiche ensuite.

Le décompte commence après avoir appuyé sur la touche DEPART/PAUSE.

Pour annuler le départ différé, appuyez sur la touche DEPART/PAUSE, appuyez ensuite sur la touche DEPART DIFFERE jusqu'à ce que le symbole ^ h apparaisse sur I'ecran.

Appuyez de nouveau sur la touche DEPART/ PAUSE.

En annulant le départ différé, l'écran affiche la durée du programme de sechage préalablement sélectionné.

Durant la durée du départ différé il n'est pas possible de changer celui-ci et le programme sélectionné. Si cela est nécessaire, tournez le programmateur sur "O", Sélectionné le nouveau programme et les options souhaitemes, affiche le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence et appuyez sur la touche DEPART/PAUSE.

Par contre il est possible de changer ou annuler les options seulement après avoir mis l'appareil en PAUSE. Appuyez de nouveau sur la touche DEPART/PAUSE à la fin de cette operation.

Si vous nevez ajouter d'autre linge il vous suffit d'ouvir la porte. Avec fermetre appuyez de nouveau sur la touche DEPART/PAUSE pour que le décompte recommence.

6 Ecran d'affichage

L'écran fournit les informations suivantes:

• Durée du programme choisi
  Départ différé
• Fin du programme
• Sélection erronée des options
  Code d'alarme
  Durée du programme choisi

Après avoir sélectionné le programme, sa durée (en heures et minutes) apparait sur l'écran. Elle est calculée automatiquement en fonction de la charge maximum prévue pour chaque type de linge et les différents dégrés de sechage.

Après le départ du programme, le temps restant s'actualise toutes les 5 minutes.

Départ différé

Si on a sélectionné cette option à l'aide de la touche correspondante (12 heures maximum), le nombre d'heures ou de minutes au bout desquelles vous souhaitez que le programme commence apparait sur l'écran pendant 2 secondes environ. La durée du programme s'affiche ensuite.

Le décompte s'actualise toutes les 30 minutes jusqu'à affichage de "90 minutes" et ensuite toutes les heures.

• Fin du programme

Un zéro clignotant apparait sur l'écran à la fin du programme après la phase anti-froissage.

• Sélection erronée des options

Si lors de la seLECTION du programme de séchage vous désisissez une option non compatible avec ce programme, le code Err apparait sur l'écran d'affichage.

Ce code apparait aussi en cours de programme si vous enclenchez une des touches ou si I'on tourne le programmateur sur une autre position.

,Code d'alarme

En cas d'anomalie de fonctionnement un code d'alarme apparait sur I'ecran (p.ex. E27). Voir informations plus détaillées au chapitre "En cas d'anomalie de fonctionnement".

7 Touche départ/pause

Appuyez sur cette touche pendant 1 seconde environ pourmettrelesese-linge en fonctionnement après avoir selectionné le programme et les options.

Levoyant correspondant arrêtede clignoter et resté fixe.Si l'option DEPART DIFFERE a étécision,le compte à rebours commence.

Si la porte de l'appareil est ouvert en cours de programme, cette touche doit être enclenchée à nouveau après ferméture pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une coupure de courant.

Levoyant au-dessus de la touche clignote pour vous rappeler que la touche départ doit etre enclenchee a nouveau.

8 Voyants déroulement programme

Ces voyageurs you indiquent les differentes phases du programme que I'appareil est en train d'effectuer et vous rappellent des operations d'entretien:

Voyant de séchage

CevoyantindiquequeI'appareilest enphase deséchage.

Voyant «phase de refroidissement»

CevoyantindiquequeI'appareilest enphase de refroidissement.En fin de sechage，une phase de refroidissementde10minutesestprevue pour eviterlefroissementdu linge.

Voyant «fin de programme»

Il est allumé pendant la phase anti-froissage et reste allumé à la fin du programme.

Voyant "filtres"

Il s' allume à la fin du programme pour vous rappeler que les filtres doivent être nettoyés.

10 Programmateur/Minuteur

Il vous permet de sélectionner un séchage électronique ou chronométrique.

Tournez la manette sur le programme ou le temps désiré.

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désire.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire.

Selectionnez le programme 90 ou 60 minutes pour le binge en coton ou 30 minutes pour les synthétiques.

Pour annuler un programme en cours tournez leprogrammateur sur "0".

A la fin du séchage tournez-le sur "0" avant de sortir le linge pourmettre I'appareil hors tension.

Comment faire un séchage?

i Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essores),eci afin d'éliminer d'eventuelles traces de poussières ou de graisses.

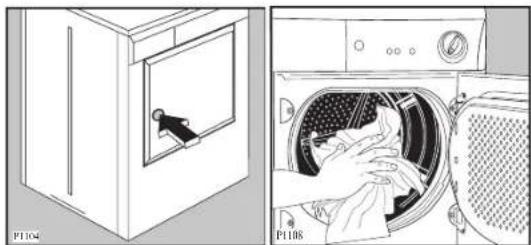

Pour sécher votre linge:

1. Branchez l'appareil.
2. Ouvrez la porte en appuyant sur le point de pression marquee sur la porte (voir croquis).

1. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.
2. Fermez la porte.Assurez-vous que le linge ne reste pas coincide entre la porte et le contrôle.
3. Sélectionné le programme ou le temps de séchage.

Les voyageants "sechage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.

1. Sélectionnez éventuelles l'option "rapide" ou "sechage délicat".

7 Enclenchez eventuelflement la touche "annulation alarme" yous souhaitez supprimer l'alarme sonore.

1. Sélectionnez éventuelles l'option "départ différé".

Avant de faire demarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour selectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre.

Levoyant correspondant s'allume.

1. Démarrez le programme en appuyant sur la touche "départ/pause" levoyant correspondant arrête de clignoter et seul levoyant de la phase en cours resté allumé.

Si le départ différé a eté sélectionné, le décompte en heures commence.

Aucune modification au programme ou au départ différé ne peut etre faite apres le depart.

Si le programmeur est tourné sur une autre position au cours du programme, les voyants des phases clignotent et un signal sonore retentit.

Durant le séchage le tambour tourne

alternativement dans les deux directions.

Tous les programmes de séchage se terminent par une phase de "Refroidissement" de 10

minutes (levoyant"Refroidissement'est allumé).Le linge peut etre retirea la fin de cette phase lorsque les voyants "fin"et "filtres" sont allumés.

1. Si le linge n'est pas retiré en fin de cycle, le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum). Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Des signaux sonores retentissent pendant 2 minutes (si la touche n'a pas été enclenchée). Les voyants "fin" et "filtres" restent allumés.
2. Tournez le programmateur sur "Arrêt", tous les voyants s'éteignent. Si vous ouvre et puis fermez la porte avant de tourner le programmateur sur "Arrêt", les voyageurs correspondant aux phases du programme qui vient d'être acheve s'allument et l'appareil est pré à recommencer le même programme. Sortez le linge.

Après chaque utilisation

• Tournez leprogrammateur sur "Arrêt".
• Nettoyez les filtrés (voir page 13).

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette duprogrammateur sur la position "Refroidissement" et d'attendre la fin de cette phase pour retarder le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord le programmateur sur "Arrêt", après sur "Refroidissement" et donne le département.

Modification du programme

Pour changer un programme en cours il faut tourner le programmateur sur "Arrêt", Sélectionner le nouveau programme et presser la touche «départ/pause» ①

Réglage de la conductibilité

L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et mineraux qui changent la valeur de la conductibilité.

Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pouraient légarement influencer l'humidité résiduelle à la fin du séchage.

Votre séche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la Procedure suivante:

Pour acceder à la modalité de réglage:

Mettez l'appareil sous tension en tournant le sélecteur. Dans la modalité de selection, appuyez en même temps sur les touches 3 et 6.

Maintenez appuyees les touches jusqu'à ce que I'inscription «U» apparaisse sur les 2 premiers chiffres et qu'un signal sonore retentisse.

Pour modifier la valeur de conductibilité:

Appuyez en sequence sur la touche 5 (départ différé): le degré de conductibilité est signalé par l'allumage des segments horizontally du dernier chiffre

Display	Degre de conductibilité	Valeur indicative μS/cm
CO2	Faible < 300
CO2	Moyen 300 - 600
CO2	Élevé > 600

Normalement, l'appareil est reglé à l'usine sur le niveau le plus haut; certains modèles pouraient cependant être configurés de façon différente.

Pour mémoriser le réglage:

Appuyez en même temps sur les touches 3 et 6.
Maintenez appuyées les touches jusqu'à ce que le temps du cycle de séchage soit de nouveau affché par l'afficheur et qu'un signal sonore retentisse.

Guide des programmes

Sechage électronique

Type de linge	Dégré de séchage souhaité	Charge maxi(1)
Coton	très sec	6 kg
	sec	6 kg
	préts à ranger (*)	6 kg
	légèrement humide	6 kg
	préts à repasser (*)	6 kg
	préts à repasser	6 kg
	en machine	6 kg
Synthétiques	très sec	3 kg
	préts à ranger (*)	3 kg
	préts à repasser	3 kg
Grenouillées	Spécial bébé	1 kg
		(10 grenouillées)
Vestons, pantalon, vêtements, jupes.	Rafraîchir	1 - 4 vêtements

(*) Suivant normes CEI 1121.
- Le programme spécial bébé est un programme à utiliser pour le séchage des Grenouillées.
- Le programme Rafraîchir a été concu pour nettoyer et rafraîchir à la maison, dans votre seche-linge, les articles portant le label “Rafraîchir” ou “laver à la main”.

Sechage chronométrique

Type de linge Durée	de séchage Charge maxi	(1)	Position duprogrammateur
Coton	90 min	6 kg	90'
Coton	60 min	6 kg	60'
Synthétiques	30 min	3 kg	30'

(1) Enaucn cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
-la nature du linge
- l'importance de la charge
- I'intensité de l'essorage
- la degré de séchage souhaité

Refroidissement

Ce programme peut etre utilise a toutes autres fins que le sechage du linge: pour eliminer une oedur trop prononcée, antimites par exemple, ou par rafrachir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de replir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

i Guide de séchage

• Ne surchargez pas le tambour de votre seche-linge (6 kg de linge de coton sec ou 3 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-éponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie d'oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).

• les matieres caoutchoutes, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables

• les tissus ayant tendance à s'effilocher.

• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour permis
Séchage en tambour à haute température
Sechage en tambour à températe modérée
Séchage en tambour interdit

• Fermez les boutons pression et les fermetures à glissière et recousez les boutons si nécessaire.
• Veiliez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulement et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'eviter les épaisseurs longues à secher.
• Tout le linge à secher doit être essore avant de procéder au séchage.
• Evitez de secher le linge trop longtemps: vous économiserez de l'énergie et éviterez également la formation de faux plus dans le linge.
  L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un degré de séchage qui rend le linge prét au repassage (c'est-à-dire impréné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un séchage court pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait etre encore humide a la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le dégré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et sechez soigneusement.

Important:

N'utilise jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et tout autour du filtrer pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtrés

Situé l'un dans l'ouverture du hublot et l'autre dans la contreporte, les filtres doivent être nettoyés après chaque utilisation, avant de sortir le linge, à l'aide d'un chiffon humide.

Le filtré à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

Voussyouétonnerezpeut-etredela grande quantite de peluches(boutsdfils)accumulée dans les filtres.II s'agit toutefois d'une usure tout a fait normale du linge,et non pasd'une contraintede ce dernier engendreese笋ment par le sèche-linge.En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si nécessaire, les deux filtres peuvent etre nettoyés sous I'eau courante a I'aide d'une brosse.En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiquedans le croquis. Il peutetre remis en place la languette tournée a gauche ou adroite.

N'utilisez jamais votre sèche-linge sans filtres.

En cas d'anomalie defonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Important!

Si levoyant "fin" clignote, des signaux sonores retentissent (si la touche a pas ete enclenchee) et un code d'alarme apparait sur I'ecran d'affichage, debranchez I'appareil et appelez le Service après-vente.

Symptômes Solutions
• Le sèche-linge ne démarre pas:	Vérifiéz que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le programme de séchage a été affchéé, • la touche départ a été enclenchée, • un départ différé n'a pas été Sélectionné.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiéz que: • le programme sélectionné est approprié, • le degré ou le temps de séchage est suffisant, • le linge a été suffisamment essoré après le lavage, • les filtres sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • la touche "sèchage délicat" n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service Àpreès-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur,VoteVendeur est tenu,lors de I'acte d'achat devoitrappeil,de vous communiquer par ecrit lesconditions de garantie et sa mise en oeuvreappliquées sur celui-ci.

En appelant un ServiceAprès-Vente,indiquez-lui le modele,le numero de produit et le numero de sériede l'appareil.Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'instantiateur

\section*{Caracteristiques techniques}

Dimensions: Hauteur 85 cm	Largeur 60 cm Profondeur 58 cm
Puisance de branchement: 230 Puisance totale absorbée: 2600 Fusible: 16 A	V/50 Hz W
Capacité de séchage: Coton, lin 6	kg Synthétiques 3 kg
Consommations: Coton, lin	} essorés à 3,3 Coton, lin} 1000 tr/min. Synthétiques (essorés à 1,1 1200 tr/min.)	kWh (6 kg prét à ranger) 2,6 kWh (6 kg prét à repasser) kWh (3 kg prét à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Attention!

Débridage

Enlevez le sachet en polyethylene avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois. Enlevez le urban adhesif de la partie supérieure a l'intérieur du tambour.

Emplacement

N'installez pas l'appareil dans un endroit où sont
places ou stockés des produits inflammables ou des
produits pouvant creer des vapeurs inflammables.
Il y a un risque d'explosion, d'incendie.

Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l' apparéil pendant son fonctionnement.
Vouve nevez prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil.
L'endroit doit être propre et exemple de poussière.

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.

Ne demontez pas les pieds, ne limitez pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Un excès de condensation dans la pièce prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la pièce peut être obtenu par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur.

Pendant le fonctionnement du seche-linge, la température ambiente ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromètre le bon fonctionnement de l'appareil.

Evacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrête ou par les cotes de l'appareil.

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100 mm de diamètre, livre avec l'appareil, sur la sortie可以选择.

Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si vous appeareil est place dans un local tres froid, percez un trou au point B de 3 mm et deposez un reipient plat dessous pour y recuperer I'eau de condensation.

Le tuyau ne devra pasprésenter plus de deux coudes.

Attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarque:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150m^3 /h doit être assure.

Notre responsabilité ne saurait etre engagée en cas de surchauffe provoquee par une obstruction due a un corps étranger.

Vouavesegalementla possibilited'orienter I'extrémiteduytuyaversbefasin d'empecher I'eau et le vent d'entrer.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est equiped'une V.M.C. (ventilation mecanique controlee).

Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé,

l'efficacité de séchage sera réduite, avec une augmentation conséquence des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas adressez-vous au Service Àpreès-Vente.

Réversibilité de la porte

Pour effectuer la réversibilité de la porte de votre apparéil, faites appel au service après-vente de votre magasin vendeur.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Utilisez un socle de prise de courant importante une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E.D.F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres apparèils électriques branchés.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait etre engagée en cas d'incident ou d'accident provoque par une mise à la terre defectueuse ou inexistante.

Le remplacement eventuel du cable d'alimentation ne devra etre effectue que par notre service après-vente.

Important!

Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparciels s'effectue à l'aide d'un kit de superposition (en option) que vous pourrait vous procurer auprès de votre magasin vendeur. Les instructions de montage se trouvent dans l'emballage.

125985320.qxp 2006-06-14 09:18 Page 18

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégiié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximite pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une équipe répond avec clarté et précision a vos sollicitations concernant l'éventail de nos gâmes de produits et vous apporte desinfos pour vous aider dans votrechioix en fonction de vos propres besoin.

APRES L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15€ TTC/mn)

Fax:[phone]

e-mail:[e-mail]

Permanence teléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34€ TTC/mn)

Fax:[phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile

125985320

Le Groupe Electrolux est le premier fabriacant mondial d'apparels domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (teils que réfrigerateurs, ciésimérées, lave-linge, aspirateurs, tronconienneses, fondueuses à gazon) sont vendus chaque année pour un montan d'environ 14 milliards d'Euros dans plus de 150 pays à travers le monde.
