Caractéristiques techniques	Lave-vaisselle encastrable, classe énergétique A+++, capacité de 13 couverts, niveau sonore 44 dB, 6 programmes de lavage, système de séchage Zeolith.
Utilisation	Panneau de contrôle électronique, affichage LED, options de départ différé jusqu'à 24 heures, fonction VarioSpeed pour un lavage rapide.
Maintenance et réparation	Filtres lavables, entretien régulier recommandé, programme de nettoyage automatique, accès facile aux pièces pour réparation.
Sécurité	Système de protection contre les fuites AquaStop, verrouillage de porte, sécurité enfants.
Informations générales	Dimensions : 81,5 x 59,8 x 55 cm, poids : 43 kg, garantie de 2 ans, compatible avec les tablettes de lavage 3 en 1.

FOIRE AUX QUESTIONS - SHP865ZP5N BOSCH

Pourquoi mon lave-vaisselle BOSCH SHP865ZP5N ne démarre-t-il pas ?

Vérifiez que la porte du lave-vaisselle est bien fermée. Assurez-vous également que l'appareil est branché et que le disjoncteur n'a pas sauté.

Comment puis-je résoudre un problème de bruit excessif lors du fonctionnement ?

Vérifiez que les couverts et les assiettes ne bloquent pas les bras d'aspersion. Assurez-vous également que le lave-vaisselle est de niveau.

Pourquoi mes plats ne sont-ils pas propres après un cycle ?

Assurez-vous que le filtre est propre et que les bras d'aspersion ne sont pas obstrués. Utilisez un détergent approprié et vérifiez la dureté de l'eau.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les joints de porte et les tuyaux pour détecter toute fissure ou usure. Assurez-vous également que le lave-vaisselle est installé correctement.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique qui nécessite une attention particulière.

Quel type de détergent dois-je utiliser avec le BOSCH SHP865ZP5N ?

Utilisez un détergent adapté aux lave-vaisselle. Évitez d'utiliser des détergents à main, car ils peuvent provoquer une mousse excessive.

Comment puis-je améliorer le séchage de ma vaisselle ?

Assurez-vous d'utiliser le réglage de séchage approprié et vérifiez que le récipient de liquide de rinçage est plein.

Pourquoi le lave-vaisselle ne remplit-il pas d'eau ?

Vérifiez que le robinet d'alimentation en eau est ouvert et que le tuyau n'est pas plié ou obstrué.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre selon les instructions du manuel, rincez-le sous l'eau courante et remettez-le en place une fois propre.

MODE D'EMPLOI SHP865ZP5N BOSCH

en Installation Instructions
fr Notice d'installation
es Instrucciones de instalación

BOSCH

Customer Service:

1-800-944-2904

Ceci indique des risques de blessures grave ou mortelles en cas de non-respect de cette mis en garde.

ATTENTION

Ceci indique des risques de blessures mineures ou de gravité moyenne en cas de non-respect de cette mis en garde.

AVIS

Ceci indique un risque d'endommagement de l'appareil ou de biens en cas de non respect de ces consignes.

Note: Ceci vous signale des informations et/ou indications importantes.

Table des Matieres

Consignes de sécurité importantes 2

Prévention des dangers d'ordre général 3

Outils et pieces 4

Exigences d'encastrement 7

L'installation électrique. 12

Installation des pattes de fixation 15

Positionner le lave-vaisselle 17

Sécuriser le lave-vaisselle 21

Raccordements d'arrivee d'eau 22

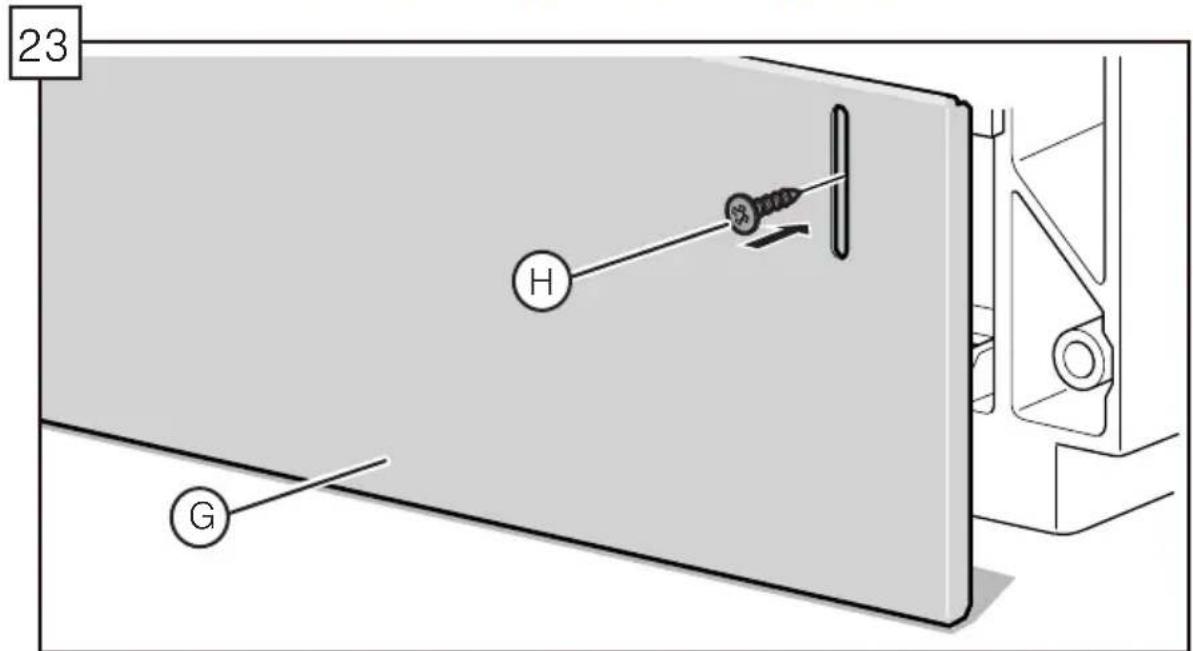

Fixation du panneau de pointe. 26

Service après-vente 30

Consignes de sécurité importantes: ez LIRE et CONSERVER ces informations

Afin d'éviter toute possibilité de blessures ou de dommages matériels VEUILLEZ OBSERVER TOUS LES AVERTISSEMENTS ET PRECAUTIONS.

ADVERTISSEMENT :

Ces instructions sont destinées uniquement à l'usage des installateurs qualifiés. L'installation du lave-vaisselle doit être effectuee par un technicien de maintenance ou un installerateur qualifie.

• Outre ces instructions, l'installation du lave-linge doit être effectuee conformement a tous les codes et ordonnances nationaux et locaux en matière d'électricité et de plomberie.

Lire cette notice d'installation entièrement et s'y conformer scrupleusement. Cette notice vous permettra d'économiser du temps et des efforts et vous aidera à assurer la sécurité et l'efficacité optimale de votre lave-vaisselle.

IMPORTANT

• Le tuyau de vidange du lave-vaiselle doit être installé de façon à ce qu'une partie du tuyau soit à 33 pouces (84 cm) minimum au-dessus du plancher de l'armoire; autrement, le lave-vaiselle risque de ne pas se vidanger correctement.
• Ce lave-vaisselle est destiné à un usage domestique uniquement et ne doit pas été utilisé par des établissements de service alimentaire commerciaux.
• Ce lave-vaisselle est conçu pour être fermé sur le dessus et les deux côtés par des armoires.
• NOUVELLE INSTALLATION - Si le lave-vaisselle est installé pour la première fois, la plupart des travaux d'installation doivent être réalisés avant que l'appareil ne soit mis en place.
• REMPLACEMENT - Si le lave-vaisselle est installé en remplacement d'un autre, vérifier les raccordements du lave-vaisselle existant pour vous assurer qu'ils sont compatibles à ceux du nouveau lave-vaisselle, et replacer les pieces qui doivent l'être.
• Cet apparéil a été trouve conforme à la norme CAN/CSA-C22.2 n° 167/UL 749. Le propriété et l'installateur ont la responsabilité de déterminer si des exigences et normes supplémentaires s'appliquent à des installations spécifiques.
  Non pour l'usage en extérieur.

AVENTISSEMENT

Prévention des dangers d'ordre général

Pour réduire le risque de chocolélectrique, d'incendie ou de blessures, l'installateur doit s'assurer que le lave-vaisselle est complètement enfermé au moment de l'installation.

Ne pas utiliser le lave-vaisselle tant que l'installation n'est pas complètement terminée. Pour ouvrir la porte d'un lave-vaisselle dont l'installation n'est pas terminée, agir avec prudence et en soutenant la partie arrêté de l'appareil. Le non respect de cet avertissement peut entraîner le basculement du lave-vaisselle et provoquer de graves blessures.

Avant d'insteller les pattes de fixation pour comptoir en « L » (certains modèles) fournies, déterminer la méthode à utiliser pour fixer solidement le lave-vaisselle dans l'ouverture. Une fois les pattes de fixation installées sur le lave-vaisselle, il sera difficile de les retarder sans les abîmer ainsi que le lave-vaisselle.

Sous certaines conditions, un chauffe-eau peut produit de l'hydrogène s'il n'a pas eteutilisedependantplusieurs semaines.Lhydrogene est un gaz explosif.Avant de replir un lave-vaisselle en utilisant de I'eau fournie par un chauffe-eau qui n'a pas fonctionné pendant plusieurs semaines, faites couler I'eau d'un robinet situé a proximite,dans un endroit bien aeré, jusqu'à ce qu'il n'y ait plus de bruit et qu'aucun dégagement de gaz ne se manifeste de façon visible.

Le retrait d'une paroi ou le fait de tirer le lave-vaisselle hors de son encastrement peut exposer les conduites d'eau chaude, l'alimentation électrique et certains rebords et angles tranchants. Effectuer ces manœuvres avec prudence.

Avertissement issue de la proposition 65 de l'Etat de la Californie :

Ce produit pourrait contérer un produit chimique reconnu par l'Etat de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, l'emballage de votre produit pourrait porter l'étiquette suivante, comme requis par la Californie :

AVERTISSEMENT ISSUE DE LA PROPOSITION 65 DE L'ETAT DE LA CALIFORNIE:

AVERTISSEMENT

Cancer et dommages à la reproduction -

Inspection du lave-vaisselle

Après avoir déballé le lave-vaisselle et avant son installation, examinez-le attentivement pour déceler d'eventuels dégats esthetiques ou liés au transport. Signaler immédiatement tout dégât. Les defaults esthetiques doivent être signalés dans un-delai de 30 jours à compter de l'installation. REMARQUE: ne pas jeter les sacs ou les éléments contenus dans l'emballage d'origine avant d'avoir complètement terminé l'installation du lave-vaisselle.

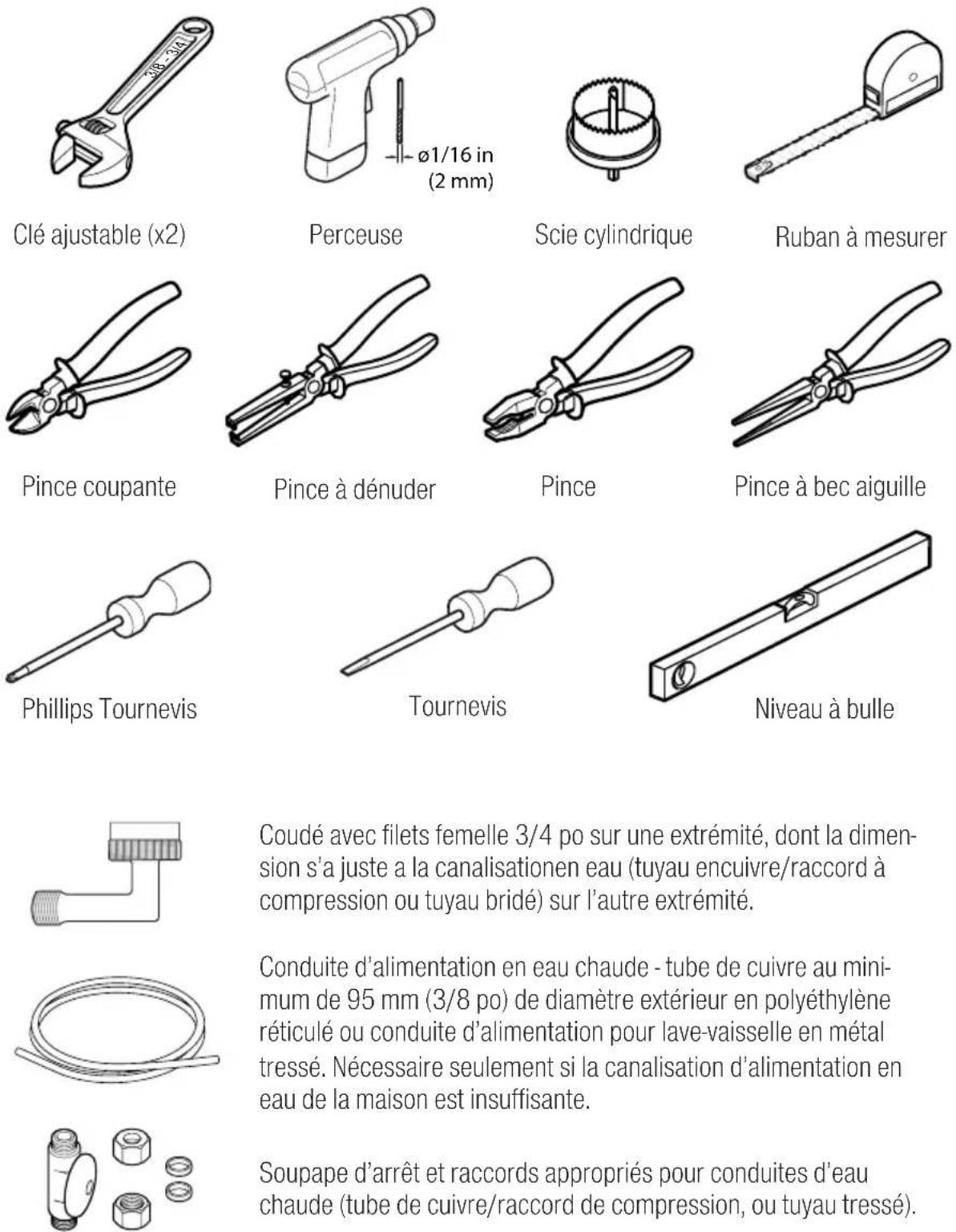

Outils et pieces nécessaires

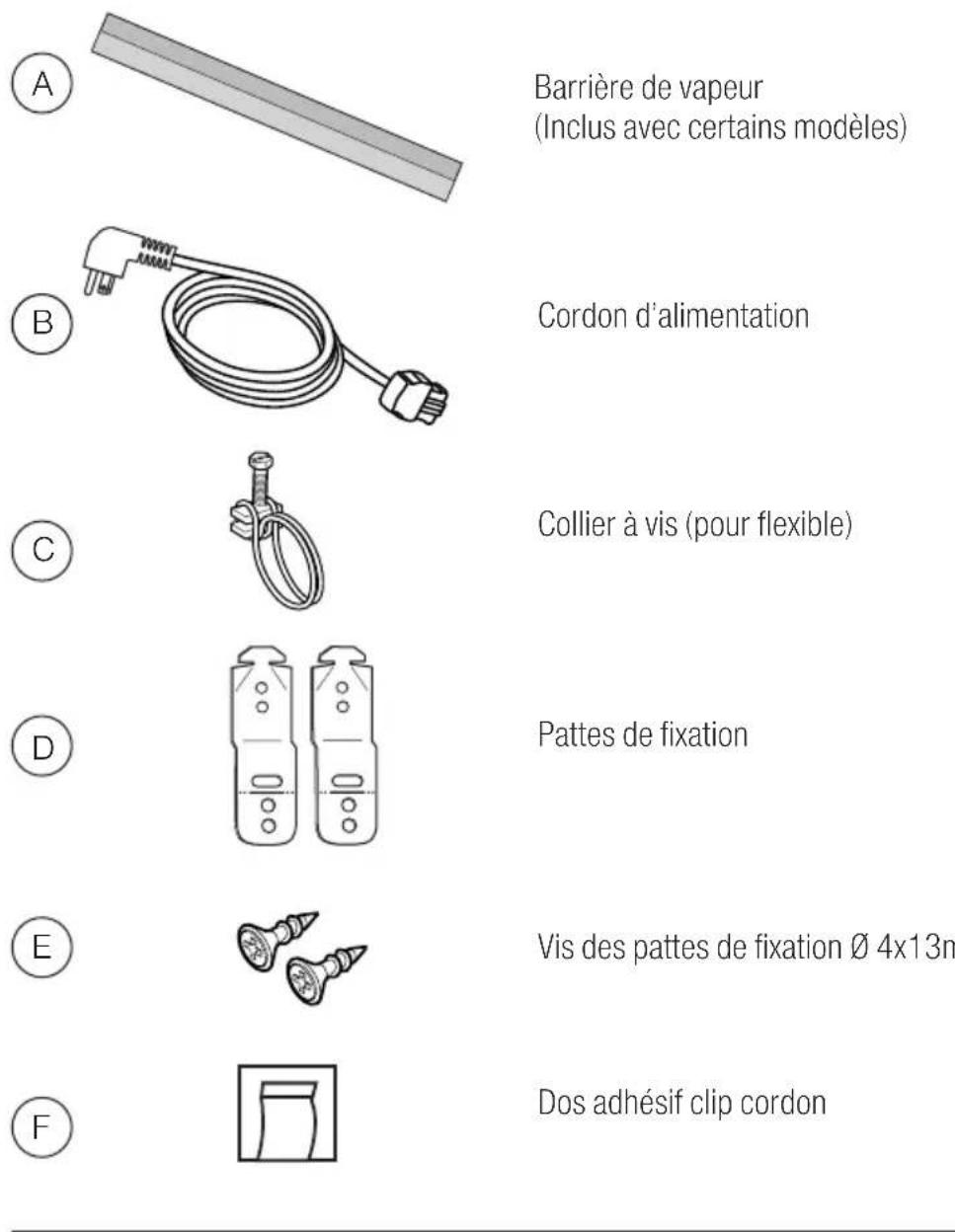

Matériel fourni

Pour les modèles entièrement intégrés uniquement

Guide d'installation pour un panneau de portepleinement intégré

Matériel fourni

(selon le modele;YOURave-vaisselle est fourni avec l'un des kits de pan-neaux ci-dessous)

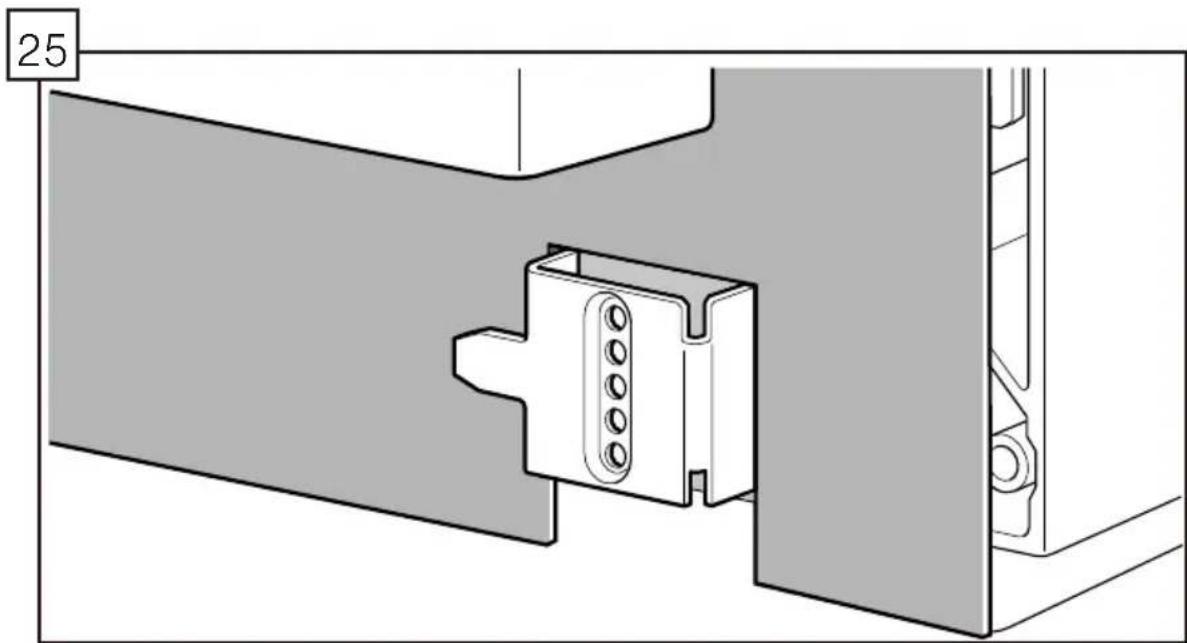

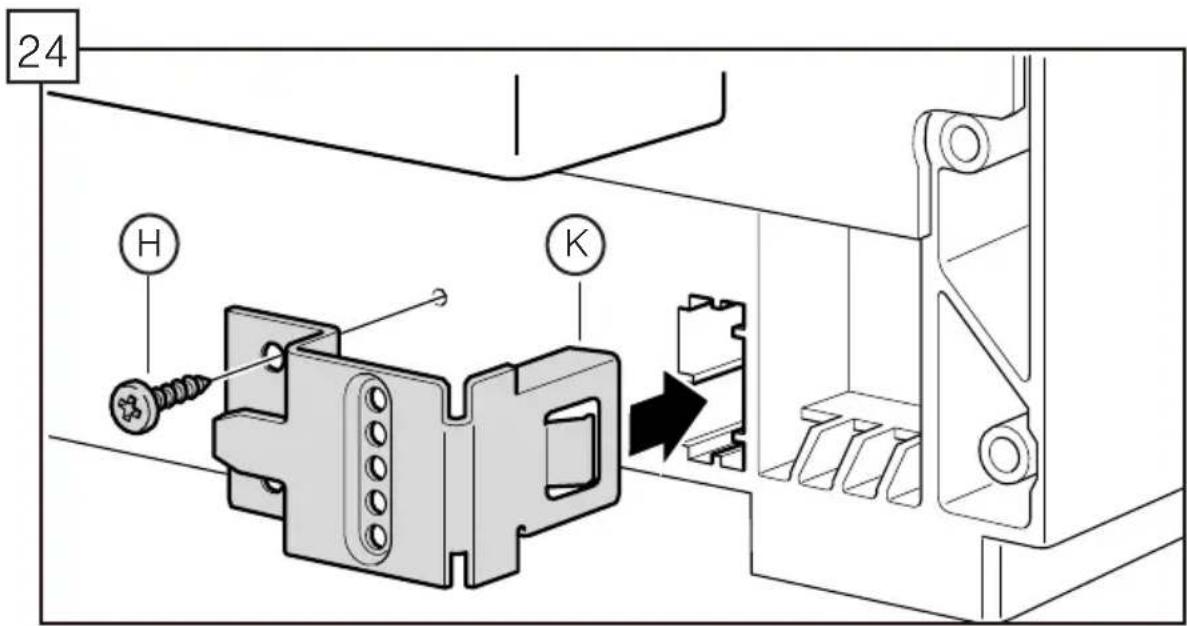

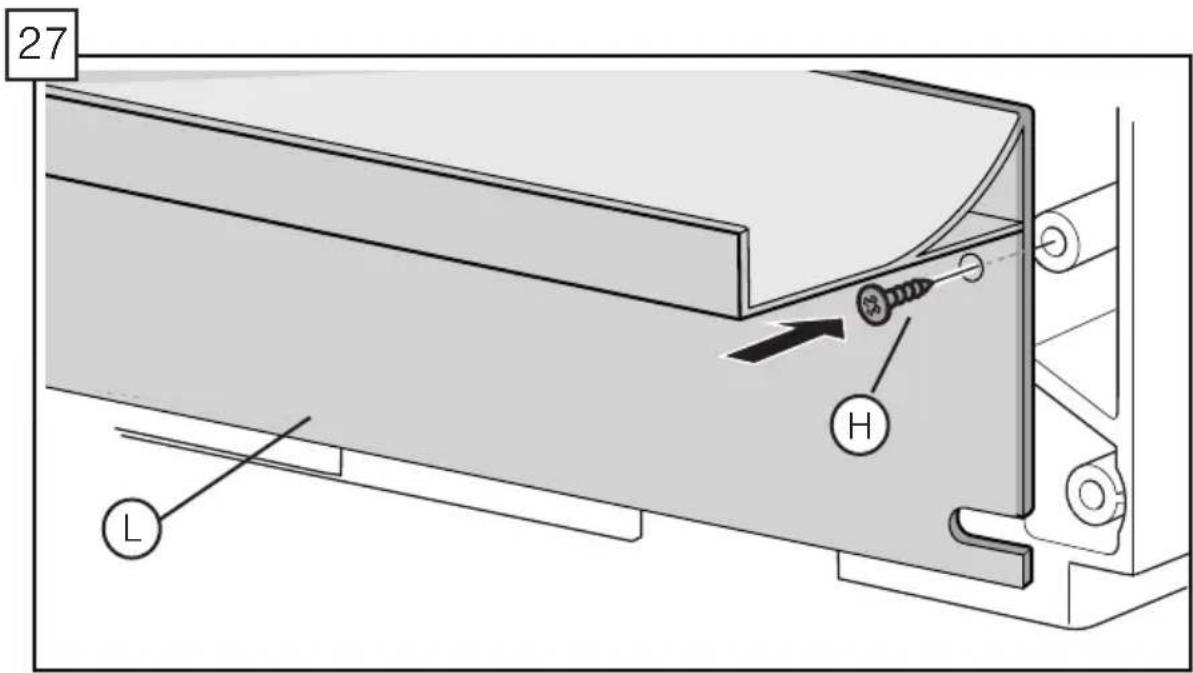

G H	Panneau de plinthe à fentes 2-Vis Ø 4x16 mm
I J K H	Panneau de plinthe sans fente 2-Vis Ø 4.2x12.7 mm Pattes de fixation du panneau de plinthe UTILISÉQU'avec panneau de plinthe non fendue modèle illustré ci-dessus) 2-Vis Ø 4x16 mm

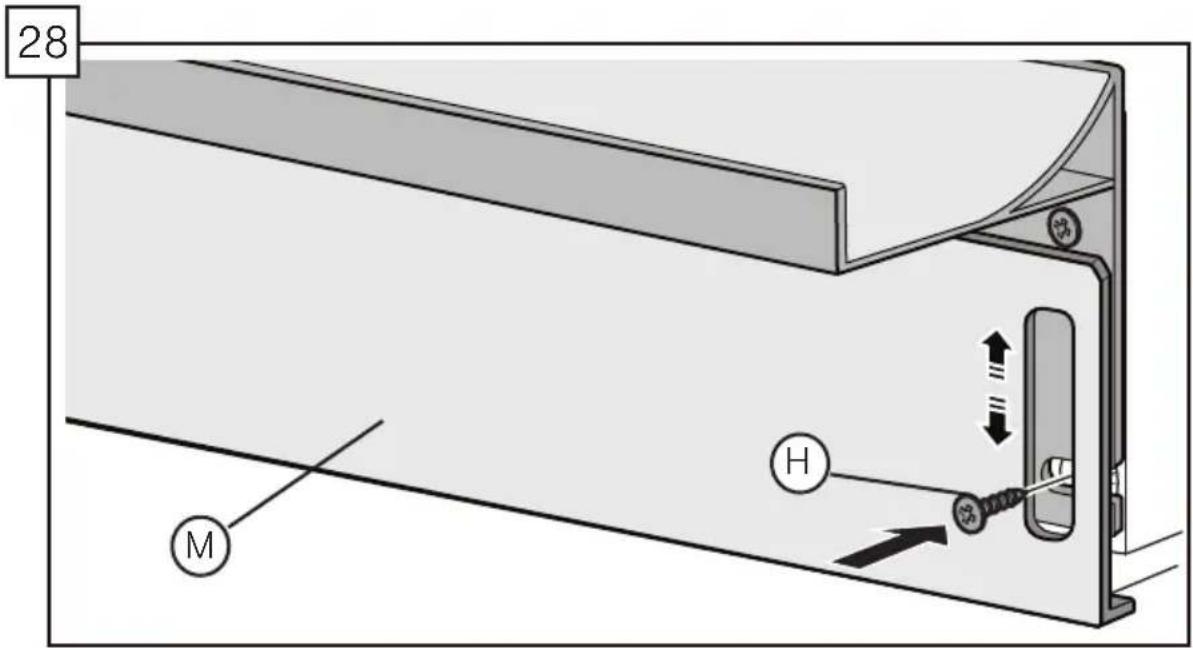

L M H	Panneau de plinthe en plastique Panneau de plinthe à fentes (Utilisé avec le panneau en plastique) 4-Vis Ø 4x16 mm

AVERTISSEMENT

Évitez les brûlures ou les risques de secousse électrique!

S'assurer que l'alimentation d'eau et l'alimentation électrique sont mises à l'arrêt avant toute installation ou réparation.

Éviter un choc électrique / Risque d'incendie!

Ne laissez pas les lignes électriques et d'alimentation au toucher.

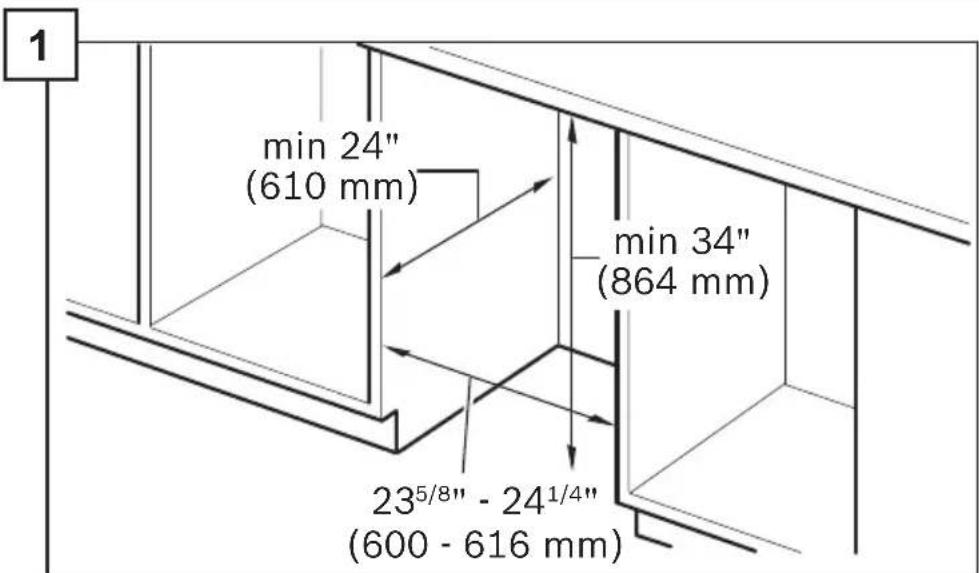

Remarque: ce lave-vaisselle est concu pour etre encastré sous un comptoir, à l'avant et entre deux armoires adjacentes standard d'une habitation.

• Choisir un emplacement aussi presque que possible de l'évier afin que les conduites d'alimentation et d'évacuation de l'eau soient facilement accessibles.
• Pour un fonctionnement ajustat et une appearance appropriée du lavevaisselle, s'assurer que l'encadrement est d'équerre et présente les dimensions indiquées ici.

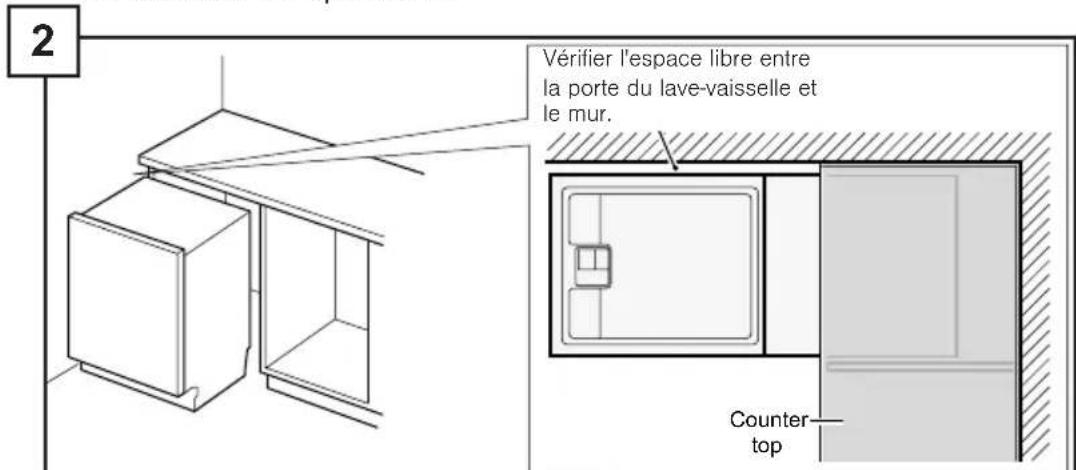

• Si le lave-vaisselle doit être installé dans un coin, s'assurer qu'il y a un espace libre suffisant pour ouvrir la porte tel qu'illustré.

• ÀpRES avoir choisi un endroit approprié pour votre lave-vaisselle, créér les ouvertures requises pour les connexions d'eau, d'évacuation et d'électricité sur le cote approprié.

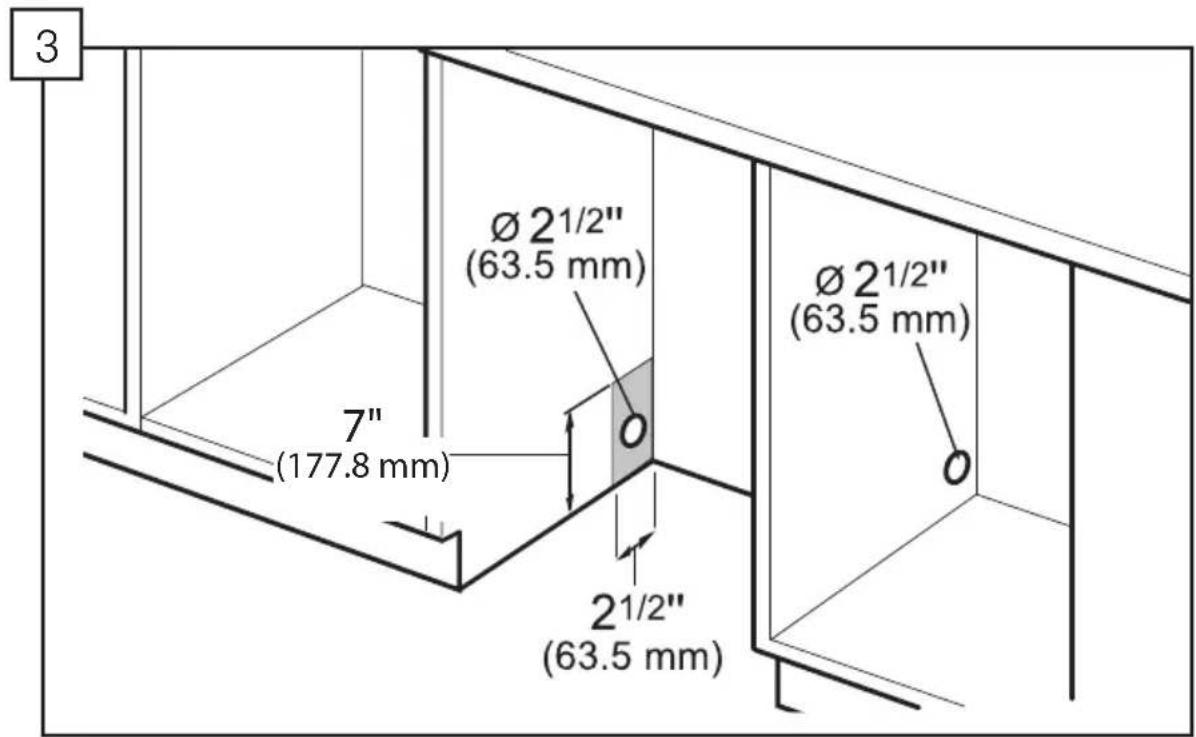

• Les trous devraient etre effectués dans la zone de 178 mm x 63.5 mm (7 x 2.5 po) illustrée.
  Si l'ouverture est percede dans du bois, poncer les rebords du trou.
• Si l'ouverture est percée dans du métal, utiliser ce kit Gaine de protection flexible pour fil électrique, SMZEP001UC.

• Une barrière protectrice en plastique est comprise avec certains modèles de lave-vaisselle. * Si le lave-vaisselle a été livre avec cette piece, retirez-la du dos de l'appareil.
• Nettoyez et séchez le dessous du comptoir qui accueillera le lavevaisselle.
• Decollez la moitié de la couche à l'arrière et collez la barrière en place.
  Ne laissez pas d'écart entre la barrière et le bord du comptoir.
• Une fois la barrière en place, retirez l'autre moitié de la couche à l'arrière.

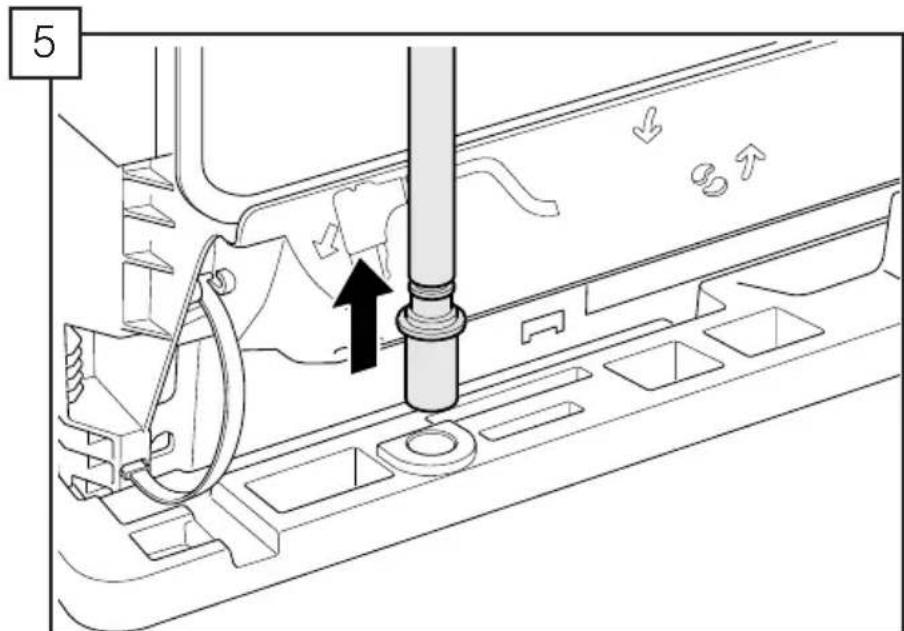

• Retirer le tuyau d'évacuation de l'emballage de la base tel qu'illustré.
• Mettre le panneau de plinthe de cote pour plus tard.

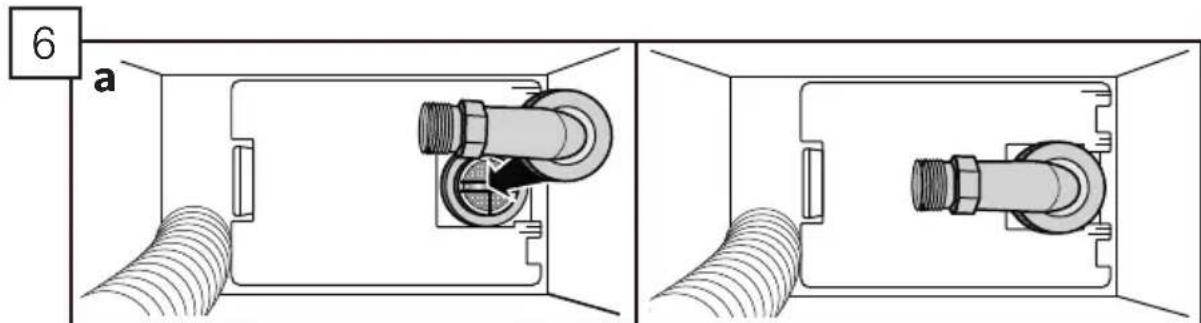

• Attacher le coude au lave-vaisselle dans la direction indiquée. Ne pass trop serrer.

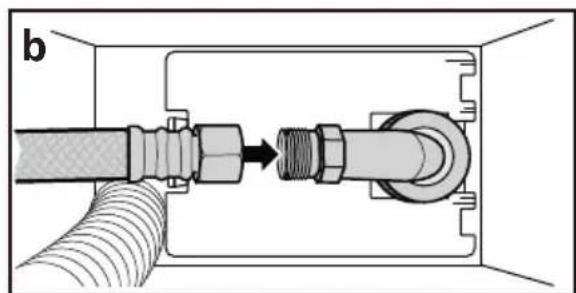

Fixez la conduite d'eau chaude au coude. Serrez à l'aide de deux clés pour éviter de surcharger la vanne d'arrivée d'eau.

Remarque: Pour une utilisation plus facile, avecquelqu'un tenant l'appareil sur la face avant, inclinez legerement le lave-vaissele vers I'avant pour faciliter I'acces au raccord d'entree d'eau chaude.

AVERTISSEMENT

NE PAS trop basculer le lave-vaisselle vers I'avant! Cela pourrait causeer des blessures graves ou la mort. Toutjours demander a un adulte de tener I'avant de I'appareil lorsque celui-ci est incliné.

REMARQUER

Évitez le croisement des fils! Il peut provoquer des fuites. ÀpRES avoir raccordé le tuyau, raccordez temporairement l'alimentation en eau, puis ouvre le robinet pour vérifier qu'il n'ya pas de fuites.

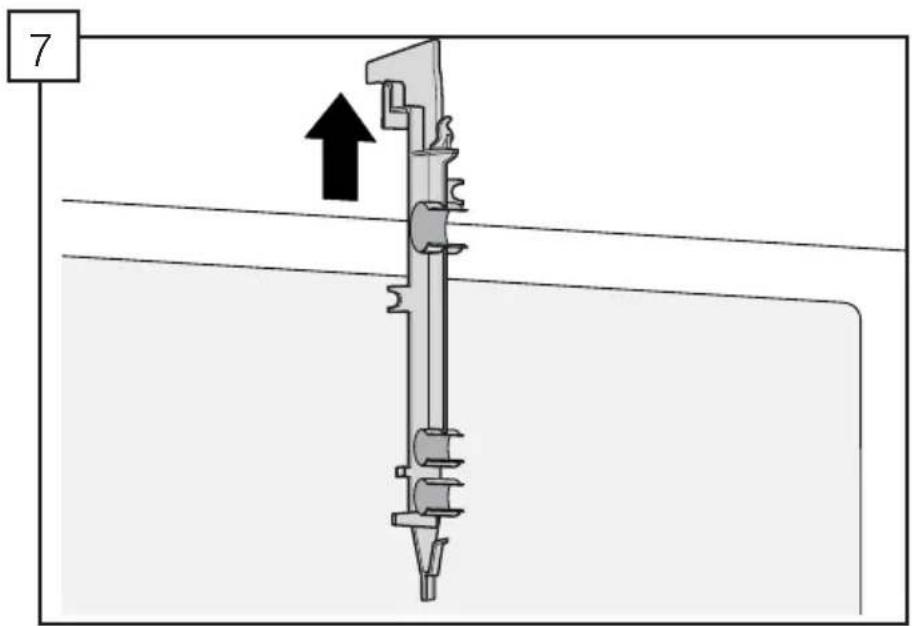

• Retirer le collier de serrage du tuyau à l'arrière du lave-vaisselle tel qu'illustré. Le collier de serrage peut être utilisé ultérieurement pour fixer le tuyau d'évacuation à l'intérieur de votre armoire.

AVENTISSEMENT

Évitez les risques de décharge électrique!

Ne pas tenter d'intervenir sur un circuit sous tension. Vous risquez autrement des blessures graves, VOIRE LA mort. Seuls les électriciens qualifiés doivent effectuer des travaux sur l'installation électrique. Ne pas tenter d'intervenir sur le circuit électrique du lave-vaisselle à moins d'être certain que celui-ci est hors tension. Pour éviter toute blessure eventuelle ou dommage à la propriété, il faut veiller à ce que le lave-vaisselle soit installé ou enlevé afin de réduire la probabilité d'endommager le cordon d'alimentation.

Évitez les risques d'incendie!

Assurez-vous que les travaux électriques sont correctement installés et vérifiés par desElectriciens qualifiés.

S'assurer que les branchements électriques sont bien serrés.

S'assurer que tous les branchements électriques sont bien faits.

Des raccordements électriques desserrés ou mal installés peuvent entrainer une surchauffe!

Respectez les précautions suivantes pour éviter les risques d'incendie.

Prises murales :

Uniquement le cable d'alimentation fourni pour brancher l'appareil dans une prise murale.

N'attachez pas de cable d'extension, un autre type de cable modifié ou un adaptateur avec cet apparéil.

ÉVITEZ de fendre ou de trancher le cable d'alimentation.

ÉVITEZ de modifier le cable d'alimentation d'une façon quelconque.

Connexions filaires permanentes (en plus des averissements precedents):

Utilisez uniquement le cable d'alimentation de la boîte de jonction, vendue en tant que trousse d'accessoire #SMZPCJBIUC.

Lisez attentivement les instructions d'installation du bornier.

Ne retirez, ne modifiez et ne contourez pas le bornier.

Alimentation électrique

Le client a la responsabilité de vérifier que l'installation électrique du lave-vaisselle est conforme à tous les codes et ordonnances électriques nationaux et locaux. Le lave-vaisselle a été concu pour fonctionner avec une alimentation électrique en courant alternatif de 120 volts, 60Hz , connectée à un circuit électrique correctement mis à la terre, concu pour les lave-vaisselle, avec protection par fusible ou disjoncteur d'une puissance de 15-20 ampères.

Caracteristiques electriques du lave-vaisselle

VoltsHertzAmperesWatts
12060	12
1,450 (max)

Instructions de mise à la terre

Cet apparéil doit être raccordé à un système de câblage permanent mis à la terre ou un conducteur de mise à la terre du matériel doit être utilisé avec les conducteurs du circuit et raccordé à la borne de mise à la terre de l'appareil ou au fil conducteur du lave-vaisselle.

Ne pas utiliser de rallonge.

S'assurer que le lave-vaisselle est relié à une masse ajustée conformément à tous les codes locaux, et en l'absence de code local, au CODE NATIONAL D'ÉLECTRICITE aux États-Unis ou au CODE D'ÉLECTRICITE DU CANADA, C22.1, dernière édition au Canada, ainsi qu'aux codes provinciaux, d'état ou municipaux qui s'appliquent.

Remarque : Installations utilisant filaires permanentes

Le modele de bornier accessoire / boîte de jonction, SMZPCJB1UC, concu pour une connexion filaire permanente, n'est pas inclus, mais peut être commandé auprès du service clientèle en composant le 1-800-944-2904. Suivez les instructions fournies avec le kit.

11

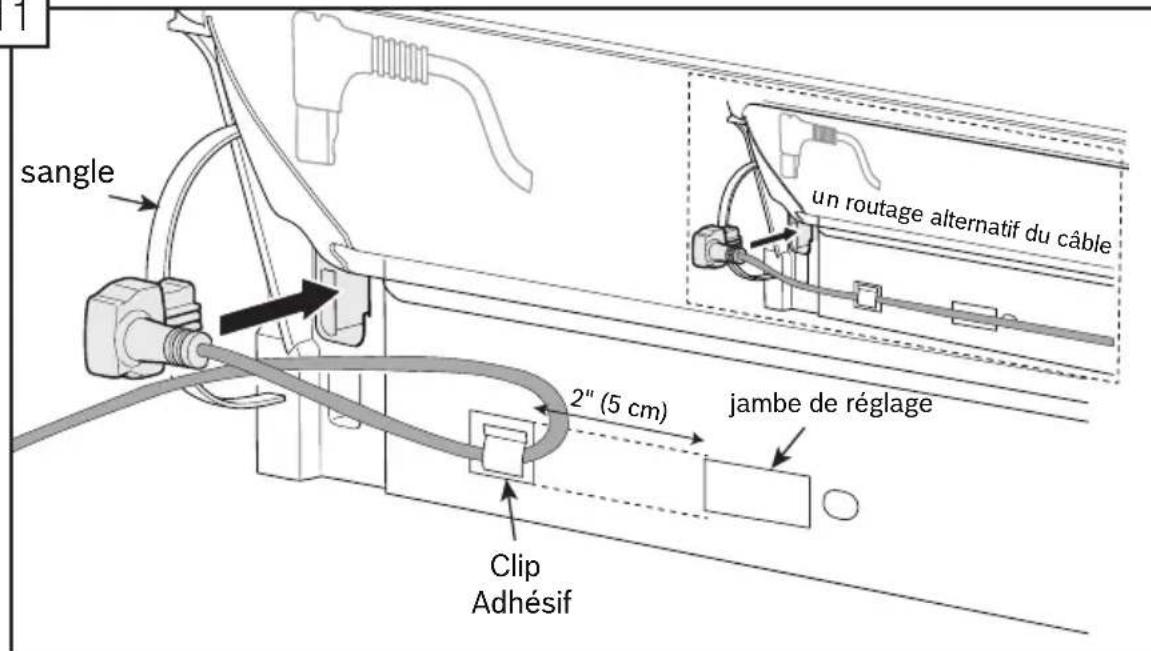

• Placez clip cordon de colle de (fourni dans le kit d'installation) 2 pouces de jambe de réglage comme indiqué sur la figure ci-dessus et de la puissance de l'itinéraire cordon à travers le clip. Remarque : La longueur de la corde mesurée à partir de l'arrête en plastique sangle pour le recipient doit être ≤ 47,25" (1200 mm).
• Brancher l'extrémité du cordon d'alimentation à l'arrière du lavevaisselle tel qu'illustré.
• La prise du cordon d'alimentation doit être située dans une armoire ou un mur adjacent à l'armoire du lave-vaisselle. Ne branchez pas le lave-vaisselle avant que toutes les étapes d'installation soient terminées.

AVERTISSEMENT

Éviter les dangers de basculement!

Ne pas utiliser le lave-vaisselle tant que l'installation n'est pas complètement terminée. Pour ouvrir la porte d'un lave-vaisselle dont l'installation n'est pas terminée, agir avec prudence et en soutenant la partie arrêté de l'appareil. Le non respect de cet averissement risque d'entrainer de graves blessures.

Avant d'installer les pattes de fixation pour comptoir fournies, déterminer qu'elle méthode sécurité doit être utilisée pour installer le lave-vaisselle dans son emplacement. Une fois les pattes de fixation installées sur le lave-vaisselle, il sera difficile de les retarder sans les abîmer ou sans abîmer le lave-vaisselle.

Si vous avez un panneau entierement intégré, ne pas installer les pattes de fixation avant d'avoir fixé le panneau à la porte.

• Le montage par le dessus est utilisé pour les comptoirs en bois ou autres matériaux facies à percer. Si vous avez des solides comptoirs de surface, passer à l'étape 9.
• Si un isolant recouvre la zone à l'étape 9a, le replier avant de proceder.

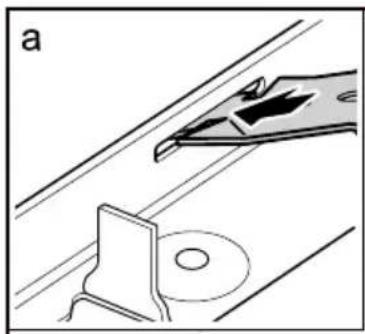

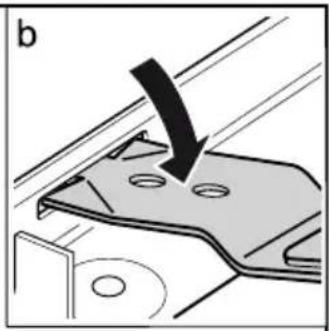

• Placer les pattes de fixation (D) tel qu'illustré. Veuillez prendre note de la position de la patte de fixation dans l'illustration 9b.

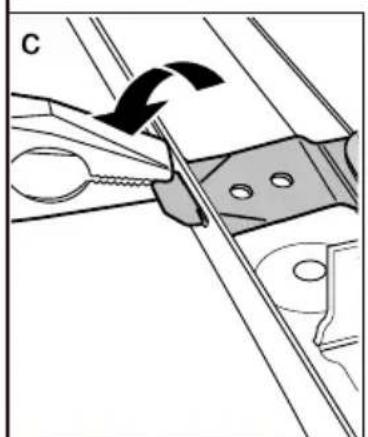

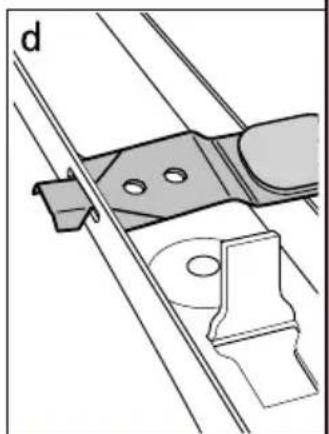

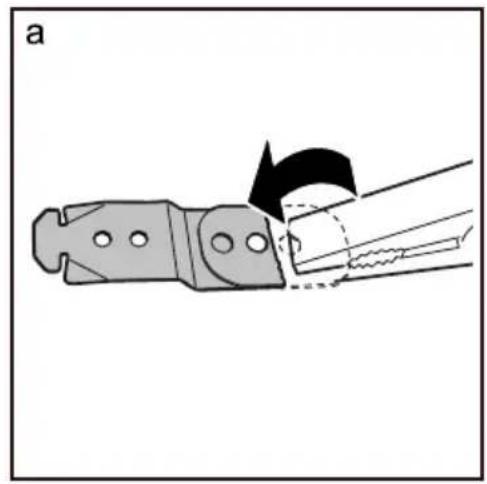

• À l'aide de pince, plier les rebords vers le bas tel qu'illustré à 9c de façon à ce que les pattes ne puissant pas sortir des fentes.

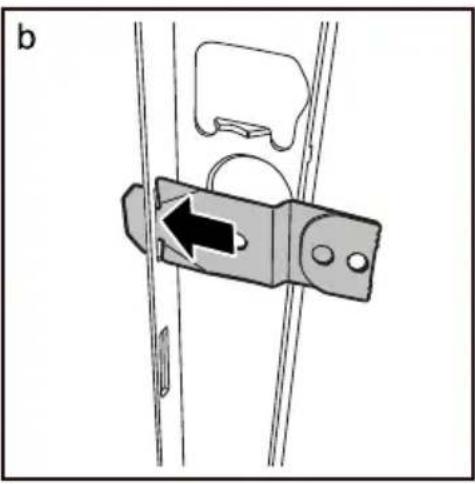

• La méthode de fixation latérale est utilisé pour les comptoirs en marbre, granite ou autres matériaux très durés qui sont difficilles à percer.
  Fixez le support de montage (D) avec des pinces à la perforation et pliez-le sur lui-même comme le montre la figure 10a.
  Glisser les rebords des pattes dans les fentes laterales de l'armature tel qu'illustré en 10b.
• À l'aide de pince, des brides latérales plier vers le bas comme représenté sur 9c et 9d de sorte que le support ne glisse pas hors de la fente dans le cadre. Ne pas fixer immédiatement à l'armoire.

Positionner le lave-vaisselle

11

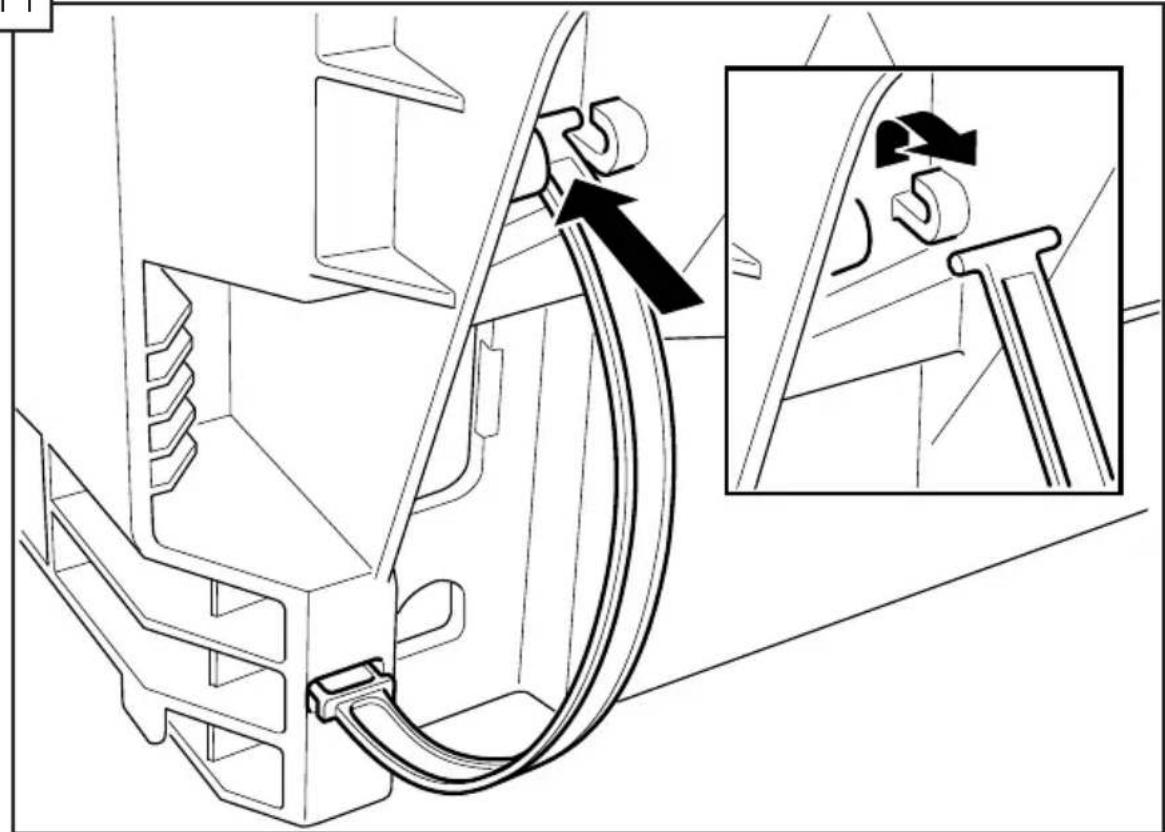

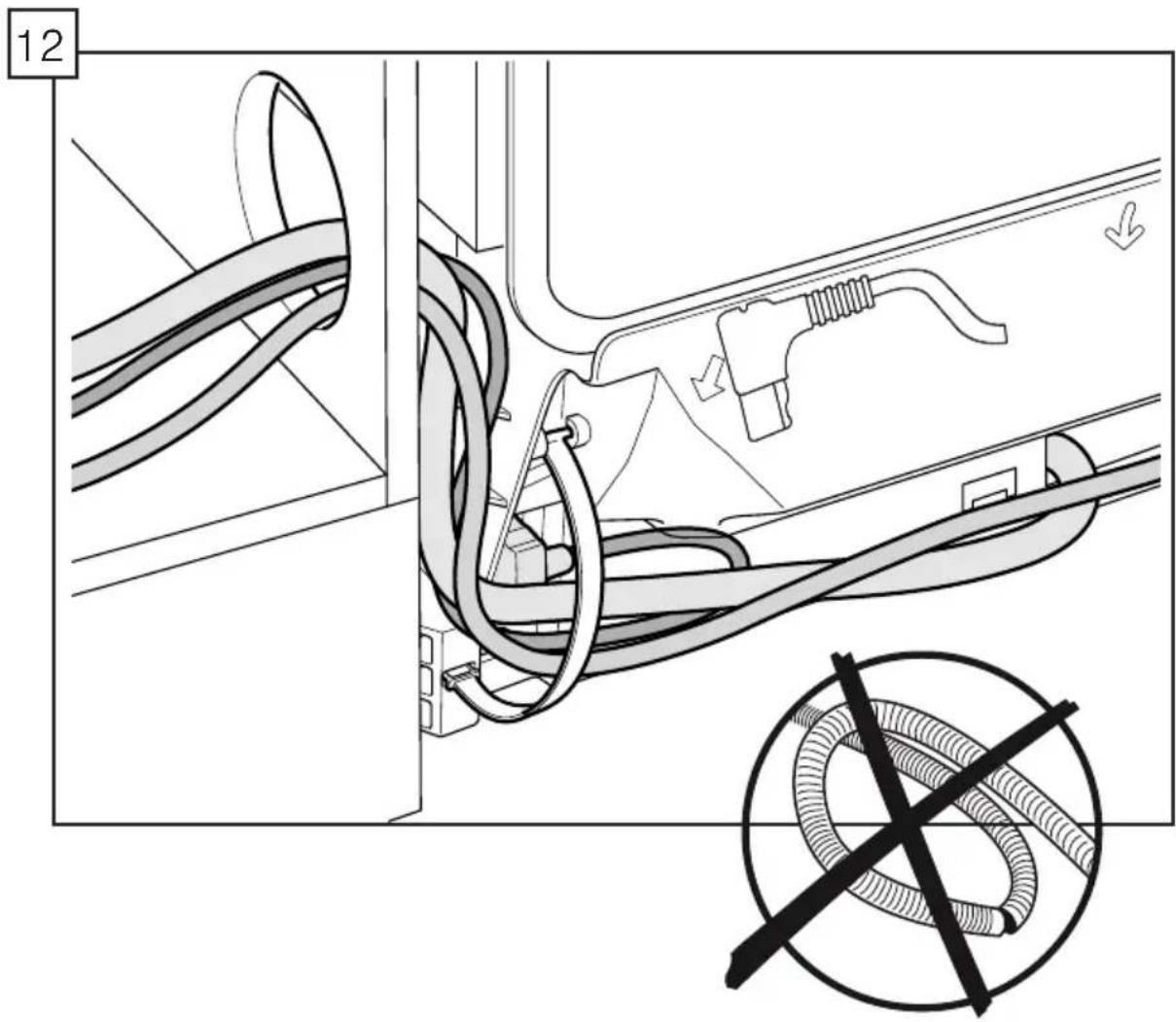

• Si vous évier se trouve à la croite de l'endetroit où vous installez le lave-vaisselle, vous devrez repositionner les tuyaux et cordon d'alimentation derrière le lave-vaisselle avant l'installation.
• Pour y parvenir, vous pouvez décrocher l'attache des tuyaux à l'arrière du lave-vaisselle et les repositionner en fonction de vos besoins.
• Si vous évier se trouve à gauche, vous pouvez laisser les tuyaux et le cordon d'alimentation comme ils sont venus.

• Repositionner les tuyaux et le cordon d'alimentati pour qu'ils passent par l'attache et de l'autre côté.
• S'assurer de remettre l'attache en place pour bien fixer les tuyaux en place tel qu'illustré.

AVIS

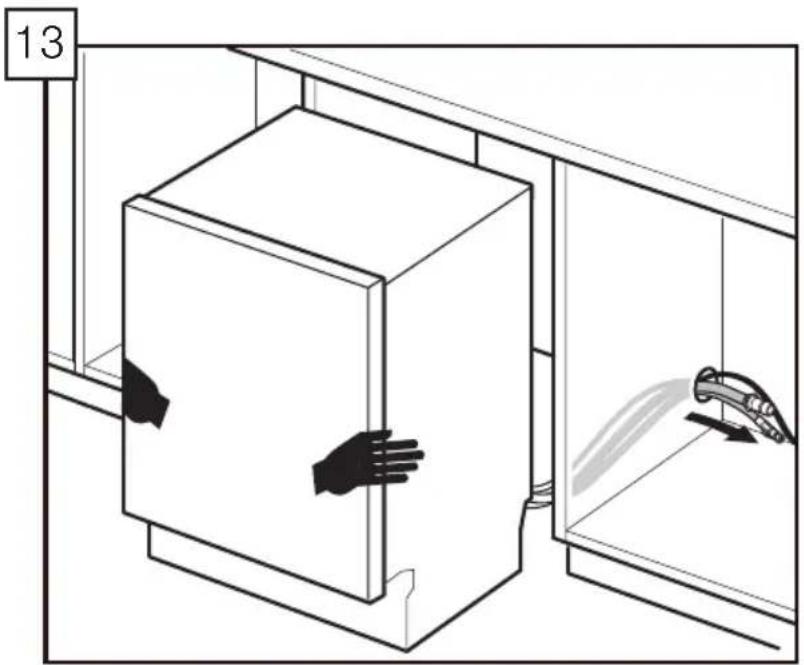

Assurez-vous de tirer les flexibles à fond dans l'armoire adjacente tout en pousser le lave-vaisselle à l'intérieur. Sinon, les tuyaux risquent de se plier, de se tordre ou de se briser, ce qui pourrait cause des obstructions ou des fuites.

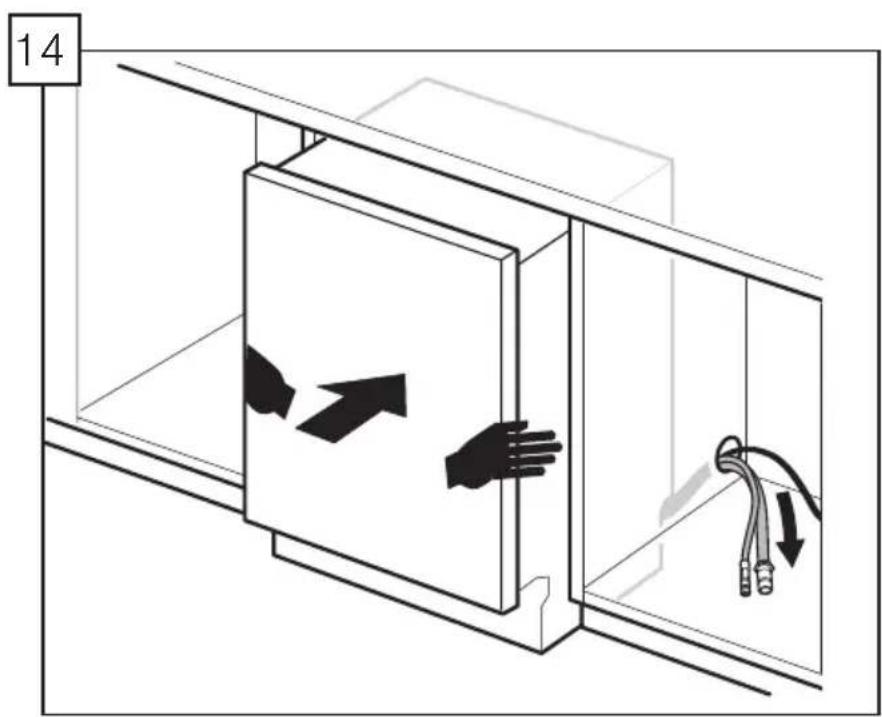

• Protégger la surface du sol pour éviter les rayures et faire glisser le lave-vaisselle à l'intérieur de l'armoire avec prudence. Utiliser les mains sur les deux cots du lave-vaisselle pour pousser l'appareil de façon égale.
• Tirer les tuyaux d'alimentation, dévacuation de l'eau et le cordon d'alimentation par le trou dans l'armoire tel qu'illustré.

• Pousser l'appareil aux 2/3 de sa position finale dans l'ouverture avant d'arrêter.
• Acceder à l'armoire adjacente et tirer les tuyaux et toute longueur excédentaire du cordon d'alimentation pour éviter les nœuds.
• Pousser l'appareil jusqu'à ce qu'il soit au niveau avec la porte de l'armoire.

15

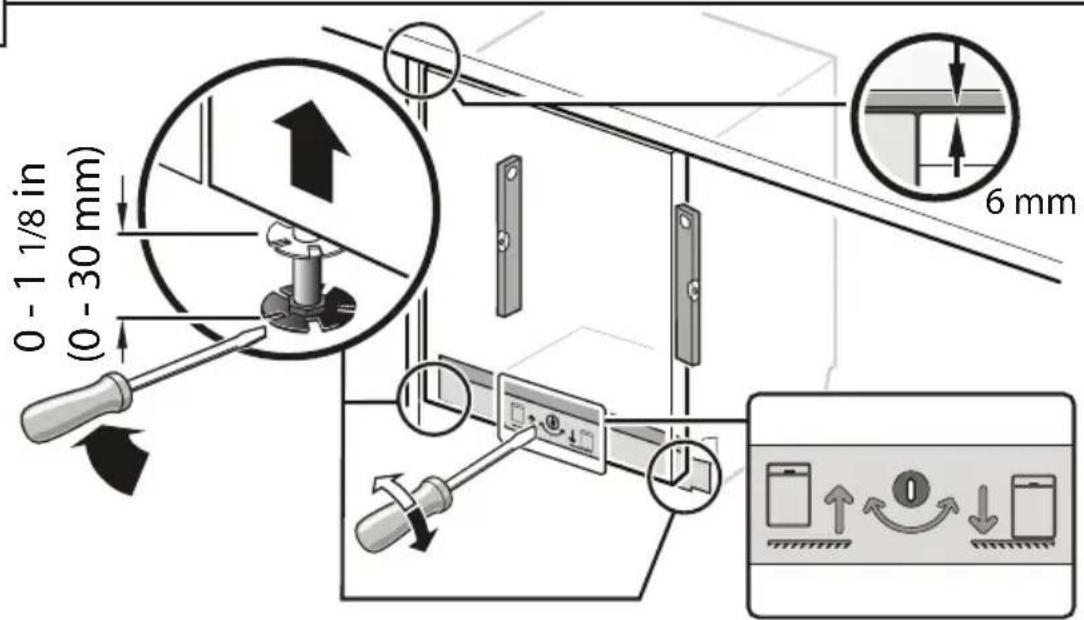

• Ajuster les pattes tel qu'illustré pour soulever l'appareil et leMETRE à niveau avec le comptoir.
  Utiliser un niveau pour vérifier que le lave-vaisselle est bien au niveau.
• Mettre le lave-vaisse à niveau des deux côtés en tournant les pieds dans le sens des aiguilles d'une montre pour soulever l'avant de l'appareil ou en sens inverse des aiguilles d'une montre pour l'abaiser.
• Mettre le devant et l'arrête du lave-vaisselle à niveau en tournant la vis centrale pour soulever ou abaiser l'arrête de l'appareil.

16

• Centrer le lave-vaisselle dans l'ouverture avant de le fixer à l'armoire ou au comptoir de cuisine tel qu'illustré.

Sécuriser le lave-vaisselle

17

18

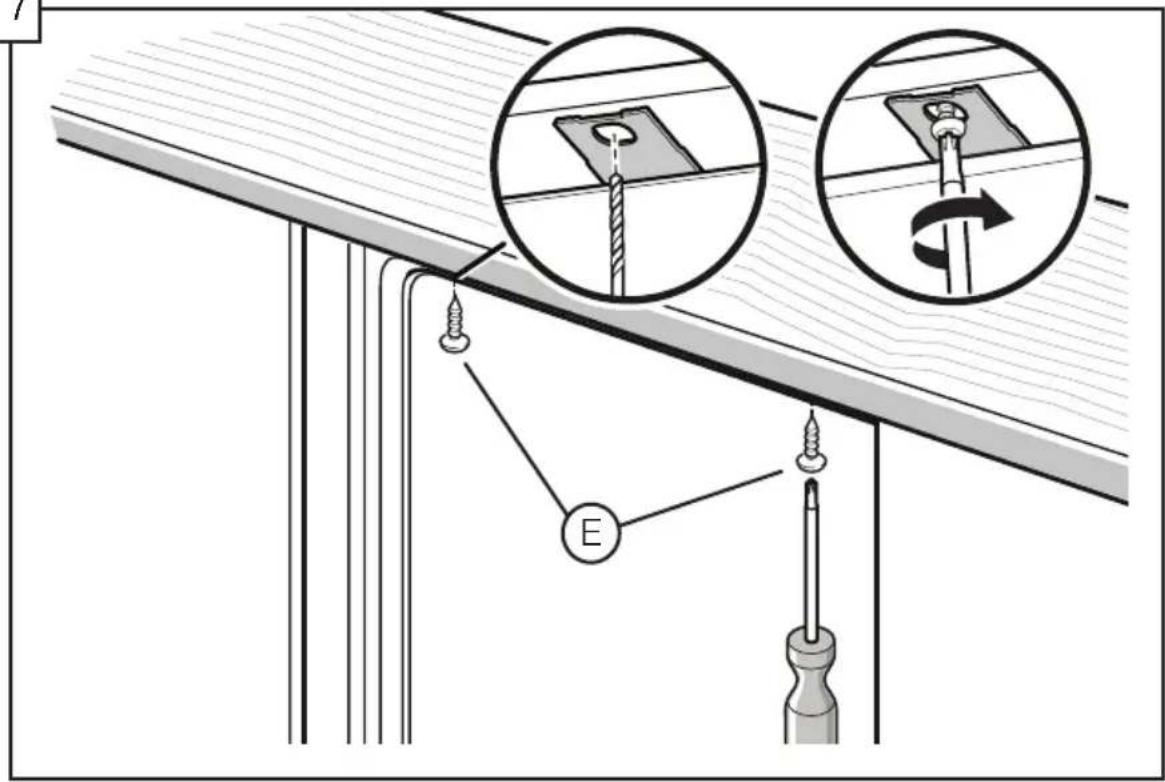

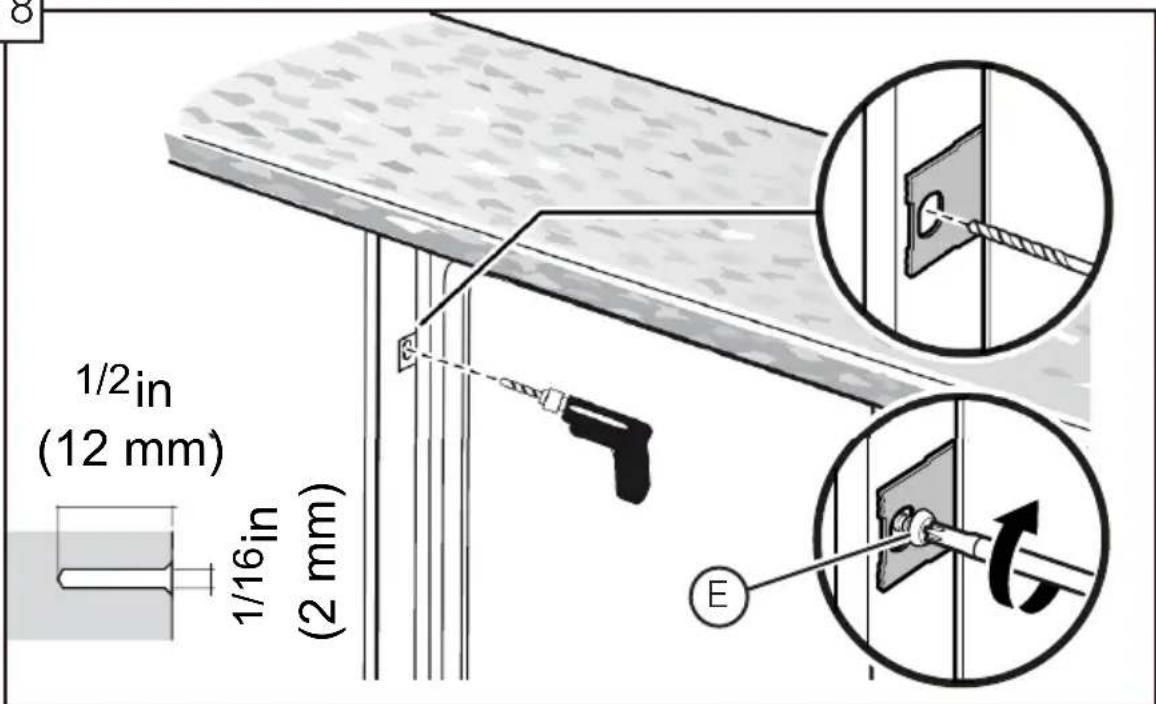

• Insérer les vis de fixation (E) dans les trous des pattes de fixation tel qu'illustré pour l'installation avec fixation supérieure (17) ou la terre (18).

AVENTISSEMENT

Évitez les brûlures ou les risques de secousse électrique!

Ne pas tenter de travailler sur une conduite d'eau chaude chargée. De graves blessures pourraient survenir. Seuls les plombiers qualifiés doivent effectuer des travaux sur la tuyauterie. Ne tentez pas d'intervenir sur la tuyauterie d'alimentation d'eau chaude du lave-vaisselle tant que vous n'étés pas certain que l'alimentation d'eau chaude est coupée.

AVIS

Les températures nécessaires pour souder et exsuder peuvent endommager le lave-vaisselle. Si la tuyauterie a besoin d'une soudure ou d'une exsudation, maintainir la source de chaleur à 6 pouces (152,4 mm) minimum de distance du lave-vaisselle.

Alimentation d'eau chaude

Le chauffe-eau doit être régle de façon à ce que l'eau qui alimenté le lavevaisselle soit chauffée à une température approximative de 120^ F (49^ C). Si la température de l'eau est trop élevé, elle diminue l'efficacité du détergent. Si la température de l'eau est trop BASSE, la durée de lavage sera plus longue. La pression d'alimentation d'eau chaude doit être comprise entre 15 et 145 psi (1 et 10 bars).

REMARQUE:

• En cas d'utilisation d'un joint de soudure au lieu d'un raccord à compression, s'assurer que toutes les soudures sont faites avant de brancher le tuyau d'alimentation d'eau sur le lave-vaisse.
• S'assurer que la conduite d'eau n'est ni pliee ni tordue afin d'eviter toute obstruction de l'ecoulement de I'eau.
• Toujours utiliser les joints appropriés pour effectuer les raccordements sanitaires.
• Avant de brancher le tuyau d'alimentation d'eau sur le lave-vaisselle, faire couler l'eau de la conduite d'arrivée pendant environ 5 minutes pour éliminer les corps étrangers.
• Une fois les raccordements terminés, ouvrir l'alimentation d'eau et vérifier s'il y a des fuites.
• Consulter les codes de plomberie locaux pour connaître les procédures et accessoires de plomberie approuvés. Tous les travaux de plomberie doivent être réalisés conformément aux codes nationaux et locaux.
• Si vous utilisez des tubes en cuivre ou d'un matériel different pour l'alimentation en eau, faire appel à un plombier autorisé afin d'assurer une installation adequate.

19

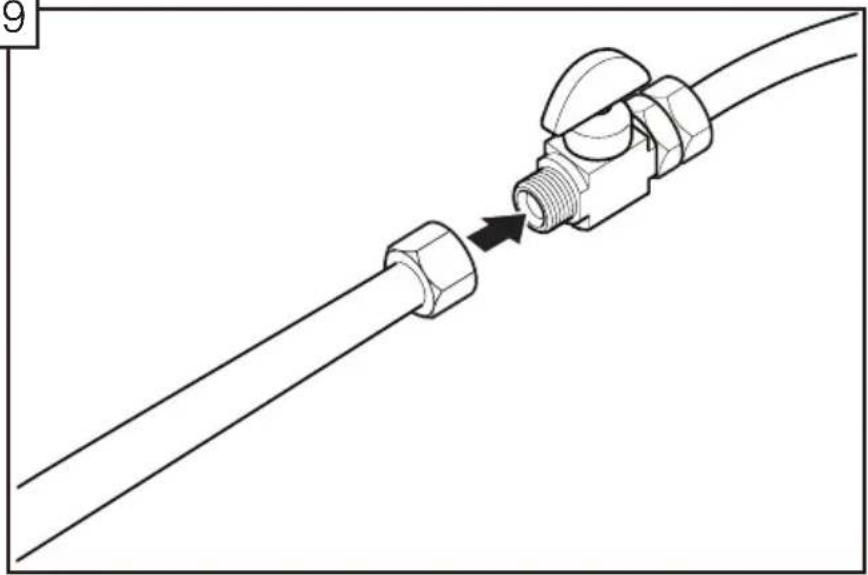

• Brancher la conduite d'alimentation en eau du lave-vaisselle à la soupape d'arrêt d'eau. Si l'un n'est pas déjà dans la ligne d'approvisionnement, installez un (non fourni).
• Vous doivent utiliser un conduit d'eau pour lave-vaisselle homologué avec les raccords ajustés pour effectuer ce branchement.
• Une fois tous les raccordements effectués, ouvrir l'alimentation en eau chaude et vérifier s'il y a des fuites.

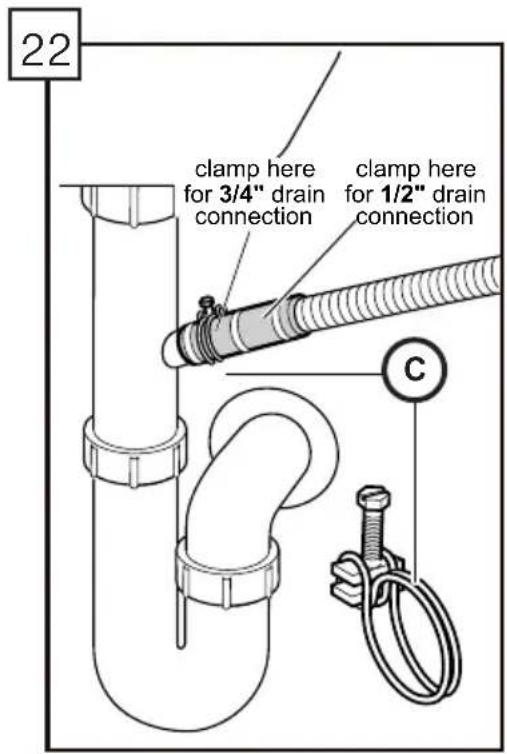

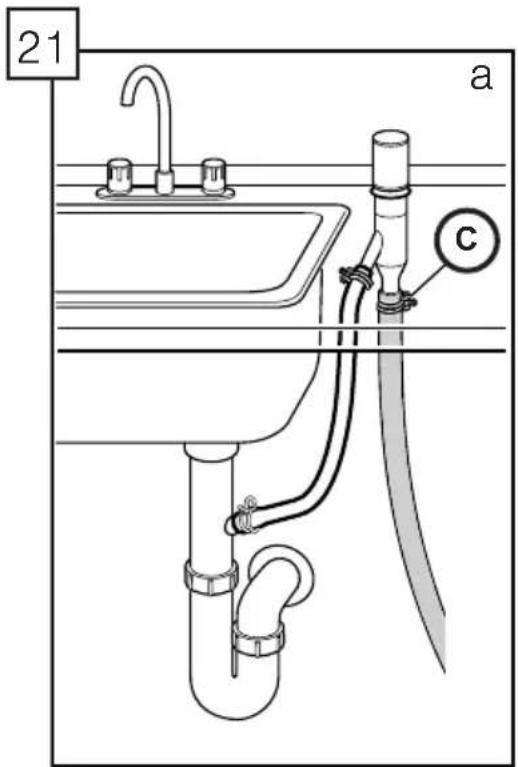

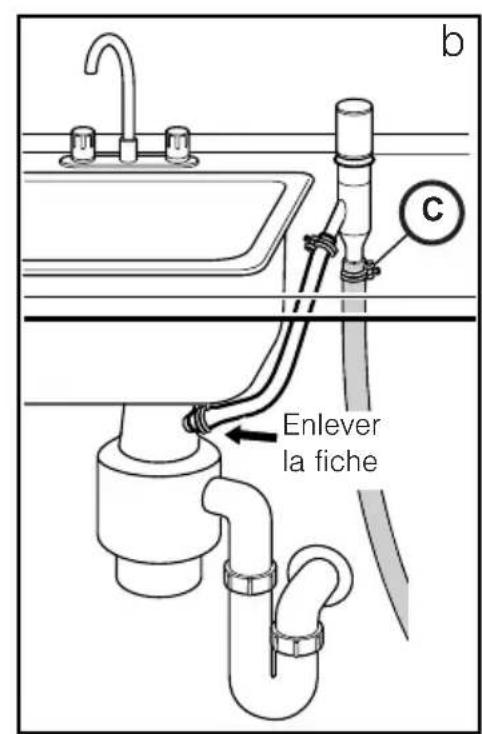

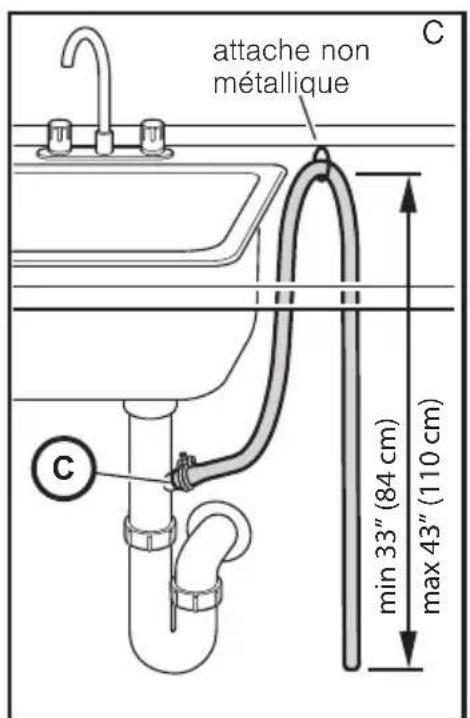

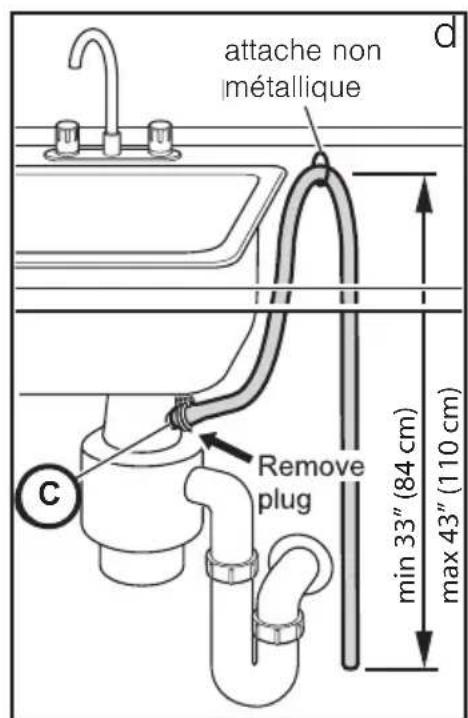

Raccordements d'évacuation

REMARQUE:

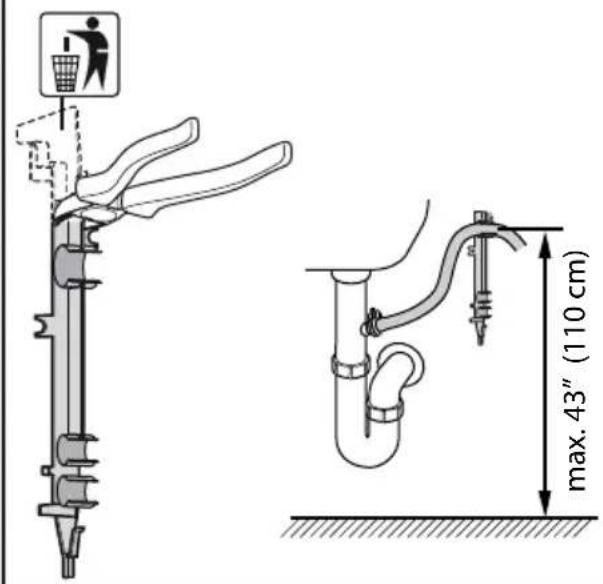

• Si la reglementation locale exige un dispositif de coupure anti-retour, en installer un conformément aux instructions du fabricant.
• Si le tuyau de vidange du lave-vaisselle doit être branché sur le raccordement de vidange de lave-vaisselle d'un broyeur à déchets,steroler le bouchon du raccordement de vidange de lave-vaisselle du broyeur.
• Le tuyau de vidange du lave-vaisselle doit être solidement fixé en un point sur sa longueur à 33 pouces au-dessus du plancher.
• La longueur du tuyau de vidange peut être augmentée si nécessaire. Utiliser kit #SGZ1010UC. La longueur maximale du tuyau de vidange, y compris le flexible relié au dispositif de coupure anti-retour, est de 150 pouces.

20

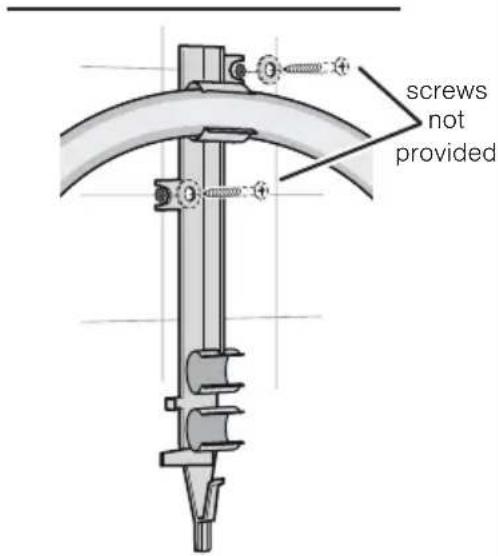

• Vous pouvez utiliser la piece retiree à l'etape 7 et la fixer à l'intérieur de l'armoire pour accrocher le tuyau d'évacuation tel qu'illustré (les vis ne sont pas comprises) plutôt que d'utiliser une attache non metallique comme le montrent les illustrations suivantes. Ne pas dépasser une hauteur de 110~cm (43 po) pour la hauteur du tuyau d'évacuation.
• Le tuyau d'évacuation du lave-vaisse doit être installé de façon à ce qu'une partie du tuyau soit à un minimum de 84 cm (33 po) audressus du plancher de l'armoire; autrement, le lave-vaisse risque de ne pas se vider correctement.

REMARQUE: Placer la bride du tuyau autour de l'extrémité du tuyau d'évacuation AVANT de le brancher à la tuyauterie.

• Le tuyau d'évacuation du lave-vaisselle peut être branché sur la tuyauterie d'évacuation à l'aide d'un entrefer de l'une des deux manières suivantes :

• En le branchant au raccord d'évacuation de lave-vaisselle sous l'évier (21a).

• En le branchant au raccord d'évacuation de lave-vaisselle d'un broyeur (21b).

• Le tuyau d'évacuation du lave-vaisselle peut être branché sur la tuyauterie d'évacuation à l'aide d'une boucle surélevée de l'une des deux manières suivantes:
• En le branchant au raccord d'évacuation de lave-vaisselle sous l'évier (21c).
• En le branchant au raccord d'évacuation de lave-vaisselle d'un broyeur (21d).

Utiliser la bride fournie (C) pour fixer l'adaptateur de tuyau d'évacuation à la tuyauterie résidentielle tel qu'illustré.

Fixation du panneau de pointe

Si vous lave-vaisselle comprend un panneau de plinthe à fentes (G), seulement, suivre les instructions suivantes; sinon passer à l'étape 28.

Remarque: Si vous utilisez le panneau de plinthe fendue montré en 27 ci-dessus, entre parenthèses, puis en métal de montage montrant en 28 n'est pas nécessaire.

• Placer le panneau de plinthe à fentes (G) sur le lave-vaisselle. Le laisser reposer sur le sol.
  Fixer à l'aide des vis (H) tel qu'illustré. Utiliser seulement les vis fournies afin d'éviter d'endommager le lave-vaisselle. Le panneau de plinthe devrait maintainant être au niveau par rapport au plancher. L'installation est maintainant terminée!

Si vous lave-vaisselle comprend un panneau de plinthe sans fente (I) et des pattes de fixation de panneau de plinthe (K), suivre les instructions suivantes; sinon passer à l'objet 31.

• Placer les pattes de fixation métalliques (K) dans les ouvertures des deux côtés de la base tel qu'illustré.
  Utiliser la vis (H) pour fixer les pattes de fixation métalliques à la base tel qu'illustré.

• Placer le tablier en caoutchouc préinstallé derrière les crochets des pattes de fixation métalliques tel qu'illustré.

26

• Glisser le panneau de plinthe métallique en position en vous assurant que le bas du panneau est au niveau par rapport au sol. Utiliser la vis (J) pour fixer le panneau de plinthe par le trou pour qu'il soit aligné avec les pattes de fixation métalliques (K) tel qu'illustré.

Remarque: La hauteur du panneau de plinthe peut etre ajustee en le visant dans un trou different de la patte de fixation.

• Vérifier que le tablier est installé convenablement en ouvrant la porte. S'assurer que le tablier ne s'entreméle pas et qu'il peut bouger librement vers le haut et le bas derrière le panneau de plinthe. L'installation est maintainant terminée!

Si vous lave-vaisse complèd un panneau de plinthe en plastique (L), et panneau de plinthe à fentes (M), suivre les instructions suivantes:

Remarque: Si vous utilisez le panneau de plinthe en plastique 31 cidesus, entre parentheses, puis en métal de montage montrant en 28 n'est pas nécessaire.

• Aligner la plaque de protection en plastique avec les trous à la base du lave-vaisselle.
  Fixer à l'aide des vis tel qu'illustré. Utiliser seulement les vis fournies afin d'éviter d'endommager le lave-vaisselle.

Glisser en position la plaque de protection de métal en s'assurant qu'elle est à ras avec le plancher. Utiliser seulement les vis fournies afin d'éviter d'endommager le lave-vaisselle. L'installation est maintainant terminée!

Service après-venture

Votre lave-vaisselle ne nécessiteaucun entretien particulier autre que celui décrit dans la section «Nettoyage et entretien » du Guide d'Utilisation et d'Entretien. Si vous avez des problèmes avec votre lave-vaisselle, avant d'appeler un service d'entretien et de réparation, consultez la section d'auto-assistance de votre guide. Si un dépannage s'avere nécessaire, communiquez avec votre marchant ou avec l'installateur ou adressez-vous à un centre de service agréé.

Ne pas tenter d'effectuer soi-même une réparation sur l'appareil. Toute réparation effectuée par du personnel non agrée peut entraîner l'annulation de la garantie. Si vous avez un problème avec votre lave-vaisselle et n'êtes pas satisfait de la prestation de service qui vous a été offerte, veuillez effectuer les étapes suivantes (dans l'ordre indiqué ci-après) jusqu'à ce que le problème soit résolu à votre entière satisfaction :

1. Communiquez avec votre installer ou avec le prestataire de service agreé de votre localité.
2. Écrivez-nous à l'adresse ci-dessous :

BSH Home Appliances Corporation

1901 Main Street

Irvine, CA 92614

1. Appelez le service après-vente au numero fourni : 1-800-944-2904

Assurez-vous d'inclure (si vous écrivez) ou d'avoir à votre disposition (si vous téléphonez) les informations suivantes :

Le numero de modulo (SH_
Le numéro de série ( ______ )
La date d'achat d'origine (mm/dd/yyyy)
- La date à laquelle le problème s'est produit (mm/dd/yyyy)
- Une explication du problème
- Le numero de téléphone où vous pouze être joint dans la journée.

Veuillez fait une copie de votre facture et la conserver avec ce guide. Le client doit fournir une preuve d'achat pour bénéficier du service de garantie.

Separador de alambre

Alicates

Alicates

Destornillador Phillips

Destornillador de ranura
