Classic Dirt Floor Drive - Accessoire de vélo Lezyne - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à pied
Marque	Lezyne
Modèle	Classic Dirt Floor Drive
Dimensions (hauteur)	65 cm
Diamètre du corps	28 mm
Poids	1,1 kg
Matériau du corps	Acier
Type de valve compatible	Presta et Schrader
Pression maximale	11 bar / 160 psi
Embout	ABS Flip Thread Chuck
Fonction ABS	Libération de pression pour dévissage facile (Presta) ou réglage de pression (Schrader)
Utilisation avec valve Presta à noyau amovible	Appliquer du LOCTITE sur le filetage du noyau avant première utilisation
Entretien et nettoyage	Nettoyer régulièrement l'embout et les joints. Vérifier l'état du joint torique.
Sécurité	Ne pas dépasser la pression maximale indiquée sur le pneu ou la pompe.
Pièces détachées et réparabilité	Kit de réparation disponible (joints, embout). Réparable par l'utilisateur.
Accessoires inclus	Embout supplémentaire pour ballon/aiguille (non fourni ?)
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - Classic Dirt Floor Drive Lezyne

Comment utiliser la pompe avec une valve Presta ?

Ouvrez la valve Presta, vissez l'embout ABS Flip Thread Chuck, puis pompez. Utilisez le bouton ABS pour libérer la pression avant de dévisser l'embout.

Comment utiliser la pompe avec une valve Schrader ?

Vissez l'embout sur la valve Schrader (elle doit être ouverte). Après gonflage, utilisez le bouton ABS pour ajuster la pression du pneu si nécessaire.

Que faire si la valve Presta a un noyau amovible ?

Retirez le noyau, appliquez une goutte de LOCTITE sur le filetage, revissez fermement et laissez sécher 24 heures avant la première utilisation.

Quelle est la pression maximale supportée ?

La pompe peut gonfler jusqu'à 11 bar (160 psi). Ne dépassez jamais la pression recommandée par le fabricant de votre pneu.

Comment nettoyer et entretenir la pompe ?

Essuyez l'embout et le corps avec un chiffon humide. Vérifiez régulièrement l'état du joint torique de l'embout et lubrifiez-le légèrement si nécessaire.

L'embout est-il compatible avec d'autres types de valves ?

L'embout ABS Flip Thread Chuck est prévu pour les valves Presta et Schrader. Pour d'autres valves (Dunlop, etc.), un adaptateur peut être nécessaire.

Comment remplacer le joint de l'embout ?

Dévisser l'embout, retirer l'ancien joint, insérer un joint neuf identique et remonter. Un kit de réparation est disponible chez Lezyne.

La pompe est-elle adaptée aux vélos de route et VTT ?

Oui, grâce à sa compatibilité Presta et Schrader, elle convient à tous les types de vélos, y compris route, VTT et gravel.

Quelle est la hauteur de la pompe ?

La pompe mesure environ 65 cm de hauteur, ce qui offre un bon levier pour gonfler efficacement.

Où trouver les pièces détachées ?

Les pièces détachées (joints, embout, kit de réparation) sont disponibles auprès des revendeurs Lezyne ou sur le site officiel.

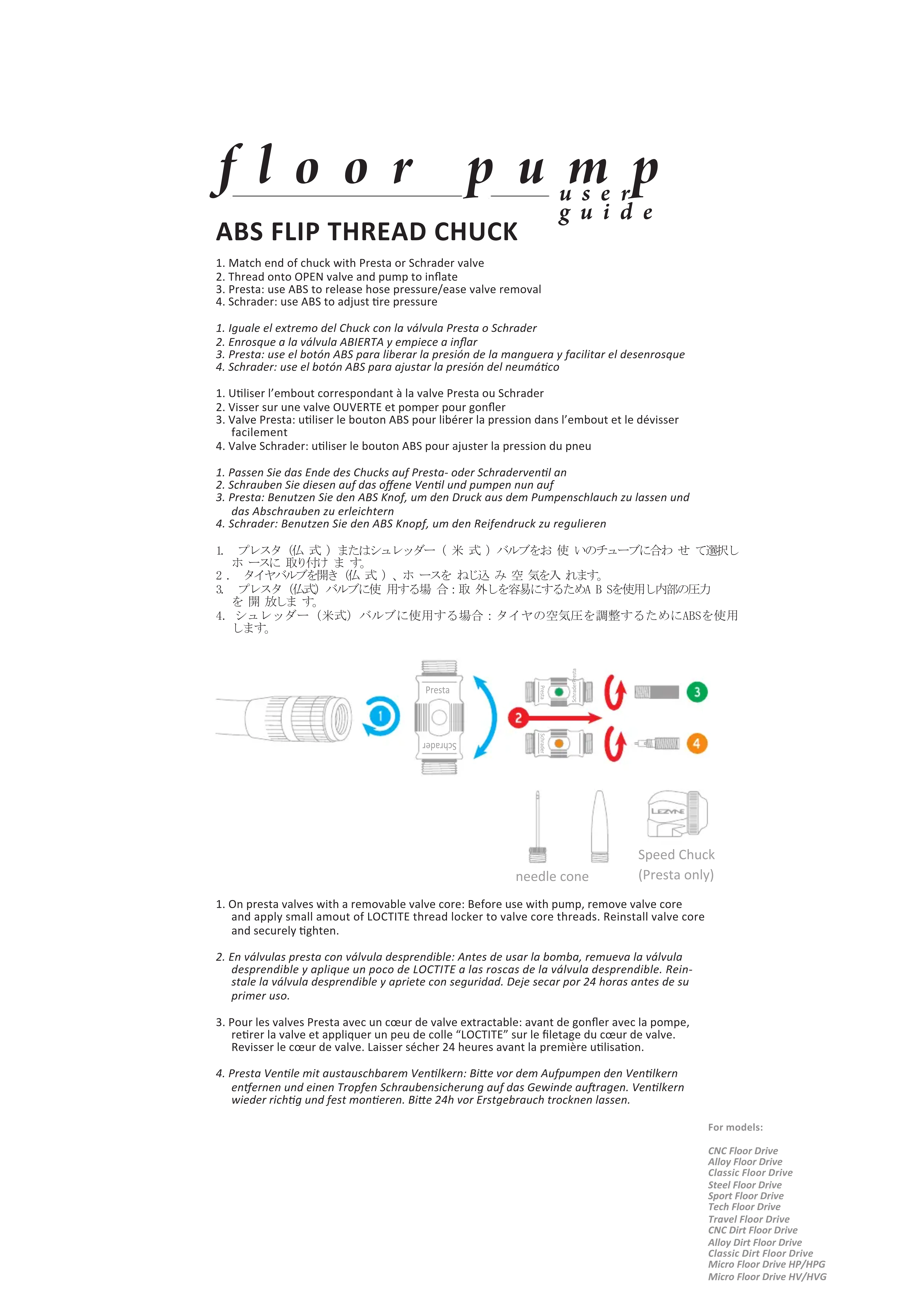

MODE D'EMPLOI Classic Dirt Floor Drive Lezyne

floor pump\_userp

use r1 guide

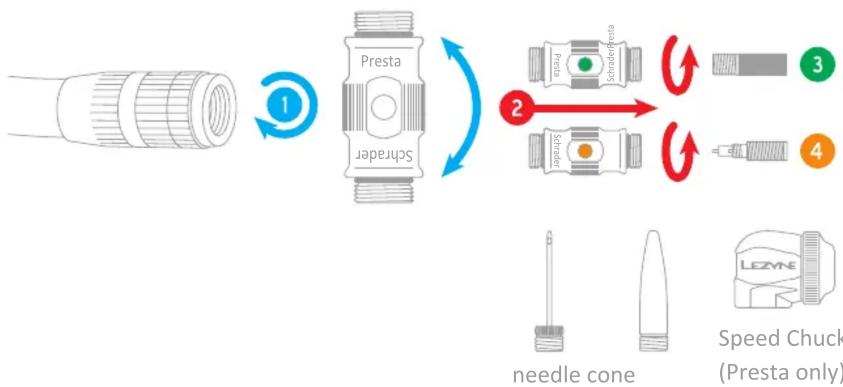

ABS FLIP THREAD CHUCK

1. Match end of chuck with Presta or Schrader valve
2. Thread onto OPEN valve and pump to inflate
3. Presta: use ABS to release hose pressure/ease valve removal

4. Schrader: use ABS to adjust tire pressure

5. Iguale el extremo del Chuck con la válvula Presta o Schrader

6. Enrosque a la válvula ABIERTA y empiece a inflar
7. Presta: use el botón ABS para liberar la presión de la manguera y facilitar el desenrosque

8. Schrader: use el botón ABS para ajustar la presión del neumático

9. Utiliser l'embout correspondant à la valve Presta ou Schrader

10. Visser sur une valve OUVERTE et pomper pour gonfler
11. Valve Presta: utiliser le bouton ABS pour libérer la pression dans l'embout et le dévisser facilement

12. Valve Schrader: utiliser le bouton ABS pour ajuster la pression du pneu

13. Passen Sie das Ende des Chucks auf Presta- oder Schraderventil an

14. Schrauben Sie diesen auf das offene Ventil und pumpen nun auf
15. Presta: Benutzen Sie den ABS Knof, um den Druck aus dem Pumpenschlauch zu lassen und das Abschrauben zu erleichtern

16. Schrader: Benutzen Sie den ABS Knopf, um den Reifendruck zu regulieren

17. プレスタ (仏式) またはシュレッダー (米式) バルブをお使いのチューブに合わせて選択しホースに取り付けます。

18. タイヤバルブを開き (仏式)、ホースを ねじ込み 空気を入れます。
19. プレスタ（仏式）バルブに使用する場合：取外しを容易にするためA B Sを使用し内部の圧力を開放します。
20. シュレッダー（米式）バルブに使用する場合：タイヤの空気圧を調整するためにABSを使用します。

1. On presta valves with a removable valve core: Before use with pump, remove valve core and apply small amount of LOCTITE thread locker to valve core threads. Reinstall valve core and securely tighten.
2. En válvulas presta con válvula desprendible: Antes de usar la bomba, remueva la válvula desprendible y aplique un poco de LOCTITE a las roscas de la válvula desprendible. Reinstale la válvula desprendible y apriete con seguridad. Deje secar por 24 horas antes de su primer uso.
3. Pour les valves Presta avec un cœur de valve extractable: avant de gonfler avec la pompe, retirer la valve et appliquer un peu de colle "LOCTITE" sur le filetage du cœur de valve. Revisser le cœur de valve. Laisser sécher 24 heures avant la première utilisation.
4. Presta Ventile mit austauschbarem Ventilkern: Bitte vor dem Aufpumpen den Ventilkern entfernen und einen Tropfen Schraubensicherung auf das Gewinde auftragen. Ventilkern wieder richtig und fest montieren. Bitte 24h vor Erstgebrauch trocknen lassen.

For models:

CNC Floor Drive

Alloy Floor Drive

Classic Floor Drive

Steel Floor Drive

Sport Floor Drive

Tech Floor Drive

Travel Floor Drive

CNC Dirt Floor Drive

Alloy Dirt Floor Drive

Classic Dirt Floor Drive

Micro Floor Drive HP/HPG

Micro Floor Drive HV/HVG
