MODE D'EMPLOI 0410202000 CHAMBERLAIN

Utilisez ces instructions pour remplaner le module intégré d'éclairage à DEL. Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que vous produit soit différent.

Vous aurez besoin de ce qui suit :

Tourne-écrou magétique 1/4 po
- Pinces à long bec
Tourne-écrou magnetique à manche long 5/16 po et douille
- Tournevis à tête plate

Instructions

1. Debranchez l'alimentation electrique et la batterie (le cas échéant) de l'ouvre-porte de garage. Retirez la batterie et mettez-la dans un endroit s ur.
2. Retirez le panneau de la porte de commande de chaque cote de l'ouvre-porte. (A)

a. Séparez les charnières dans les directions opposées.

b. Retirez les panneaux de l'emplacement de leurs charnières et mettez-les dans un endroit sur.

1. Debranchez les fils de commande de la porte des bornes ROUGE et BLANCHE et les fils du capteur d'inversion de sécurité des bornes NOIRE et BLANCHE. (B)
2. Retirez le panneau d'extrémité de chaque côte de l'ouvre-porte.

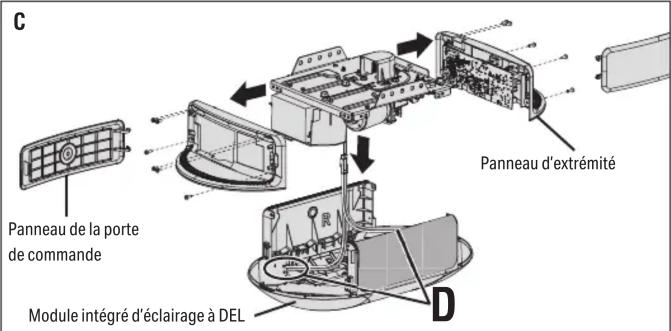

3. Retirez le module intégré d'éclairage à DEL de l'ouvre-porte. (C)
4. Débranchez le faisceau de cables ORANGE et BLANC de la prise du module intégré d'éclairage à DEL et mettez le couvercle/module d'éclairage à DEL de côté. (D)
5. Installez le nouveau module intégré d'éclairage à DEL.

Remplacement du module intégré d'éclairage à DEL

Pièces détachées 041-0200-000, 041-0201-000,

041-0202-000 et 041-0203-000

A AVERTISSEMENT

Pour éviter d'eventuelles BLESSURES GRAVES VOIRE FATALES :
- Débranche TOUTE l'alimentation secteur et de la batterie AVANT d'effectuer TOUT service ou entretien.

ATTENTION

Pour éviter d'endommager la carte mère du récepteur, ne touche PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation.

Portez TOUJOURS des gants de protection et des lunettes de protection lorsque vous changez la batterie ou que vous travailliez autour de son compartment.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

1. Connectez le faisceau de câbles ORANGE et BLANC de la prise au module intégré d'éclairage à DEL. (D)
2. Alignez le module intégré d'éclairage à DEL sur les trous de vis du cadre.
3. Remettez en place les deux panneaux d'extrémité.
4. Reconnectez les fils de la commande de porte et du capteur d'inversion de sécurité: (B)

Contrôle de porte :

• Fil BLANC dans la borne BLANCHE.
• Fil BLANC/ROUGE dans la borne ROUGE.

Capteurs d'inversion de sécurité :

• Fils BLANCS dans la borne BLANCHE.

• Fils BLANCS/NOIRS dans la borne GRISE.

• Remettez en place le panneau de la porte de commande.

• Rebranchez l'alimentation à l'ouvre-porte.
• Testez le système de protection.
