Type de produit	Subwoofer actif
Marque	Canton
Modèle	Vento 90
Catégorie	Haut-parleur
Amplificateur intégré	Oui (modules S, M, L)
Alimentation	Secteur (câble secteur fourni)
Connectique d'entrée	Entrée ligne (Cinch), entrée haut niveau (bornier)
Connectique de sortie	Sortie ligne (Cinch) et sortie haut niveau (selon module)
Filtre passe-bas	Intégré (Low Level Out Filtered pour modules L)
Modes de fonctionnement	Auto (standby automatique) et On (marche continue)
Télécommande	Oui (avec fonction Setup)
Compensation de pièce	Room Compensation : Normal, Wide, Narrow (modules M et L)
Phase de rodage	15 à 20 heures à volume normal
Garantie	2 ans pour subwoofers actifs, 5 ans pour haut-parleurs passifs
Entretien	Nettoyage avec un chiffon doux et sec
Consignes de sécurité	Éviter l'humidité, les vibrations, les sources de chaleur
Accessoires fournis	Pointes de découplage, absorbeurs auto-adhésifs, télécommande, câble secteur
Utilisation recommandée	Entre les enceintes frontales (position idéale)
Service client	Hotline: [phone], email: [e-mail]

FOIRE AUX QUESTIONS - Vento 90 CANTON

Comment brancher le subwoofer à un amplificateur sans sortie subwoofer dédiée ?

Utilisez l'entrée haut niveau (High Level Input) en connectant les bornes de sortie haut-parleur de l'amplificateur aux bornes d'entrée du subwoofer, en respectant la polarité (rouge = positif, noir = négatif).

Pourquoi le subwoofer ne se met-il pas en marche ?

Vérifiez que le câble secteur est branché et que l'interrupteur est sur ON. Assurez-vous que le mode d'amplification est réglé sur AUTO ou ON. Si nécessaire, testez avec un autre câble Cinch et vérifiez le niveau de volume de l'amplificateur.

Comment régler la compensation de pièce sur le subwoofer ?

Pour les modules M et L, utilisez l'interrupteur Room Compensation : position NORMAL pour une pièce standard, WIDE pour une grande pièce, NARROW pour une petite pièce. Pour le module M-R/L-R, réglez sur Boost pour plus de sonorité à bas volume.

Que faire si le subwoofer ronfle (bourdonnement) ?

Utilisez un câble de signal plus court et blindé. Évitez les boucles de terre en connectant tous les appareils sur la même multiprise. Si le problème persiste, faites pivoter la prise secteur ou consultez un spécialiste.

Comment synchroniser la télécommande avec le subwoofer ?

Éteignez le subwoofer, attendez 30 secondes, rallumez-le. Activez la télécommande et appuyez successivement sur les touches «- Phase», «+ Phase» et «Power/Auto» à intervalles courts pour resynchroniser.

Puis-je connecter deux subwoofers Canton ?

Oui, si votre subwoofer possède une sortie High Level Output ou Low Level Output, vous pouvez y brancher un second subwoofer. Utilisez un câble de haut-parleur ou Cinch selon le type de sortie.

Quelle est la durée de garantie pour le Canton Vento 90 ?

Pour les subwoofers actifs comme le Vento 90, la garantie est de 2 ans à compter de la date d'achat par le premier acheteur, sous réserve d'un emballage d'origine et d'un achat chez un revendeur agréé.

Comment entretenir le subwoofer ?

Nettoyez l'appareil avec un chiffon doux et sec. Évitez l'humidité, les vibrations et les sources de chaleur. Ne pas utiliser de produits abrasifs ou liquides.

Le son est trop faible, que faire ?

Augmentez le volume sur le subwoofer et sur l'amplificateur. Vérifiez la polarité des connexions haut niveau. Si vous utilisez une sortie Cinch, assurez-vous que le niveau de sortie subwoofer de l'amplificateur est suffisamment élevé.

Quel est le meilleur emplacement pour le subwoofer ?

Placez le subwoofer entre les deux enceintes frontales pour une intégration optimale. Évitez les coins et les murs pour limiter les résonances. Utilisez les pointes de découplage sur sol dur.

MODE D'EMPLOI Vento 90 CANTON

FRA Bienvenue dans le monde de la pure musique

Nosou nerejouissons que you ayez choisi des enceintes de marque Canton. Elles reunissant les avantages qu'offrent des composants haut de gamme, notre longue experience dans le développement audio et une fabrication tres soignee. Il you suffira de suivre quelques consignes pour vous assurer un maximum de prise. Yous les trouvez dans la presente notice d'utilisation.

Nous vous souhaitons un plaisir acoustique sans égal!

Consignes de sécurité page 19

Positionnement dans la pièce .... page 21

Montage et installation.. page 22

Modules de subwoofer Canton ... page 23

Branchement page 25

Utilisation page 28

Rodage page 33

Diagnostic de defaults page 34

Garantie page 47

ESP Contenido

L'utilisateur est seul responsable de l'installation et du branchement conformes de l'enceinte. Canton n'assume enaucun cas la responsabilité pour les dommages ou les accidents causés par une installation ou un branchement techniquement non conformes.

FRA Consignes de sécurité

Prière de respecter les consignes de sécurité pour lechioix de l'emplacement de toute subwoofer, ainsi que lors de son utilisation et de son entretien!

ENG Avoid moisture
FRA Eviter toute exposition à l'humidité
ESP Evite la humedad
ITA Evitare l'umidita
RUS 136eratb Bnarn
SWE Undvik fuktigkeit
NED Vochtigheid vermijden
POL Nalezy unika wllgocl

ENG Avoid vibrations
FRA Eviter tout secousse
EVP Evite vibraciones
EAevitare gll urti
TUS 136eRaB BuDn
SWE Undvik vibrationer
NED Trillingen vermijer
PGL Nalezy unikac wstraszow

ENG Keep away from heat sources
FRA Placer a distance des sources de chaleur
ESP Mantengalos alejados derialquier fuente de calor
ITA Tenere lontano delle fonti di calore
RUS DepxKaTb Ha paCCTOARHm OT nCTOCHKOB Tenna
SWB Hall avstand fran varmekallor
NED Afstand to.v. warmtebronnen
POL Nalezy zachowac odpowiedni odstep od wszelkich zrod Celpla

FRA Consignes de sécurité

Saeherhetsanvisiningar

Les subwoofoers Canton peuvent etre place en tout point du local d'audition. Leur emplacement idéal est cependant entre les deux enceintes frontales.

ESP Ubicación

FRA Montage et installation

Montage des absorbents/pointes

Si vous installez le subwoofer sur un sol dur, il est conseilé de l'équiper des absorbes auto-adhesifs ou des pointes fournis avec celui-ci pour le découvert du sol (seulement pour les subwooferots dotés de troughs borgnes taraudés). Vous évitez ainsi la transmission des vibrations.

NED Montage en opstelling

Les subwoofoers Canton sont Equipes de divers modules d'amplification. Priere de verifier a I'aide des schemas ci-dessus que est le module d'amplification de notre subwoofer.

Canton subwoofermodul

Priere de vérifier que tous les composants électriques sont bien hors circuit avant d'effectuer le branchement! Suivant le type et l'équipment de votre amplificateur ou récepteur, il existe plusieurs possibités permettant de connecter le subwoofer actif Canton.

Possibilities de branchement pour modules de subwoofer S, M et L:

1. Amplificateur ou recepteur AV avec sortie PRE-OUT ou sortie spéciale stéreo subwoofer (LFE): connexion sur low level input (entree a niveau logique bas) (ill. Cable: cable Cinch courant

2. Amplificateur ou recepteur AV avec borne de sortie mono de subwoofer : connexion sur mono low level input (ill. 2)

Cable: cable Cinch courant

1. Amplificateur ou recepteur AV sans sortie spe-ciale subwoofer: connexion aux sorties haut-parleurs de l' amplifieur sur high level input (entree a nivea Iogue haut) (ill. Cable: cable de haut-parleur courant

Veiller a respecter la polarite correcte: rouge = pole positif, noir = pole négatif Important: Ne pas connecter en même temps des cables sur les 2 entres low level et high level!

Possibilities de branchement pour modules de subwoofer M et L:

4 a. Subwoofer Canton avec high level output (sortie à niveau logique haut) supplémentaire. Bornes par ex. pour le branchement d'un second subwoofer. (ill. 1a)
Cable: cable de haut-parleur courant

4 b. Subwoofer Canton avec low level output (sortie a niveau logique bas) supplémentaire. Bornes par ex. pour le branchement d'un second subwoofer. (ill. 4b)
Cable: cable Cinch courant
Important: priere de ne pas inverser les cotés croit et gauche!

Possibilité de branchement pour modules de subwoofer L:

1. Low level out filtered: pour décharger les petites enceintes actives, les fréquences inférieures à 80 Hz sont éliminées par filtrage. (III. 3)

ESP Conexión

Mode d'amplification pourCHOISIR entre deux types de fonctionnement Modules subwoofer S, M et L:

• AMPLIFIER MODE sur AUTO: Le subwoofer est automatiquement mis en circuit à la réception du signal musical; si la musique s'arrête, le subwoofer se met en mode standby au bout de 5 à 15 minutes.
• AMPLIFIER MODE sur ON: Le subwoofer demeure toujours en circuit.

Room Compensation - Reglage pour l'installation initiale (modules M et L) Choisissez la position de l'interruption qui apporte la meilleure restitution du son afin d'adapter le subwoofer de manière optimale aux conditions acquistiques du local d'audition. S'orienter sur le principe de base suivant: réglage sur NORMAL pour les locaux de dimensions normales, réglage sur WIDE pour des locaux de vastes dimensions, réglage sur NARROW pour des locaux de dimensions restreintes. (Module M-R / L-R) Réglage sur "Boost" pour une sonorité plus pleine à des volumes faibles à moyens.

Telecommande

Appuyer 2 secondes sur la touche „Setup" pour activer le mode Setup. Appuyer une nouvelle fois sur la touche „Setup" pour remettre la télécommande en mode normal. Le dernier Setup regle est memorisé lorsque le subwoofer est mis hors circuit.

ESP Manejo

Phase de rodage jusqu'à épanouissement maximal des caractéristiques acoustiques: 15 à 20 heures de fonctionnement.

• Ecoute uniquement à volume normal pendant cette phase
• Evitez les niveaux de volume élevés
• Ecoutez différents types de musique

ESP Rodaje

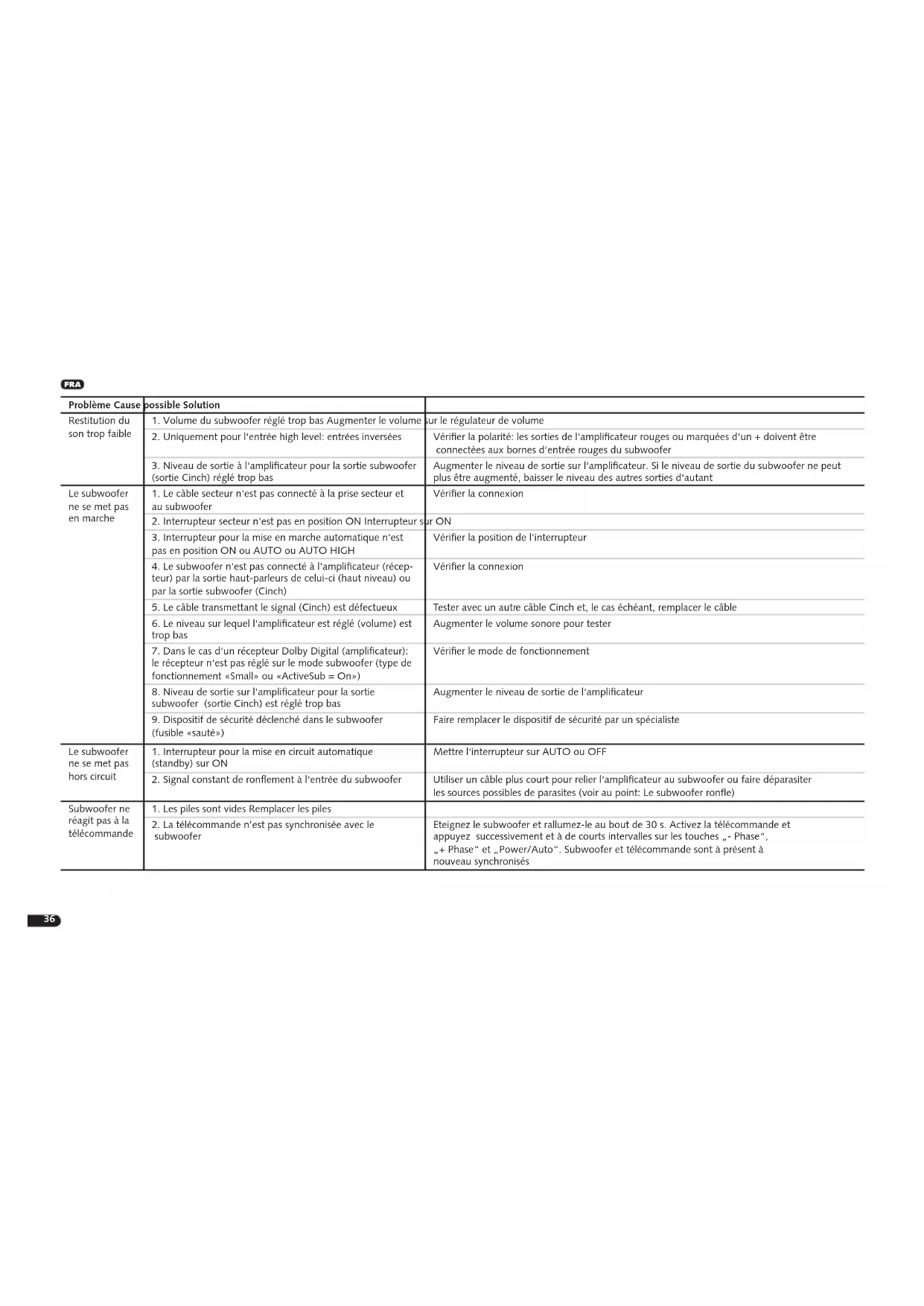

FRA Diagnostic des défauts

Vous trouvezeciun tableau synoptique des problemes les plus fréquents.Si vous ave de plus amples questions,adressevouaure revendeur Canton,contactez notre hotline au ^ + 49 06083/287-57 ou envoyez un e-mail a [e-mail].

ESP Detecion de fallos

Problème Cause	possible Solution
Restitution du son trop faible	1. Volume du subwoofer régèle trop bas Augmenter le volume	sur le régulateur de volume
	2. Uniquement pour l'entrée high level: entrées inversés	Vérifier la polarité: les sorties de l'amplificateur rouges ou marquées d'un + doivent être connectées aux bornés d'entrée rouges du subwoofer
	3. Niveau de sortie à l'amplificateur pour la sortie subwoofer (sortie Cinch) régèle trop bas	Augmenter le niveau de sortie sur l'amplificateur. Si le niveau de sortie du subwoofer ne peut plus être augmenté, baisser le niveau des autres sorties d'autant
Le subwoofer ne se met pas en marche	1. Le cable secteur n'est pas connecté à la prise secteur et au subwoofer	Vérifier la connexion
	2. Interrupteur secteur n'est pas en position ON Interrupteur s	sur ON
	3. Interrupteur pour la mise en marche automatique n'est pas en position ON ou AUTO ou AUTO HIGH	Vérifier la position de l'interruption
	4. Le subwoofer n'est pas connecté à l'amplificateur (récep-tein) par la sortie haut-parleurs de celui-ci (haut niveau) ou par la sortie subwoofer (Cinch)	Vérifier la connexion
	5. Le cable transmettant le signal (Cinch) est défectieux	Tester avec un autre cable Cinch et, le cas échéant, replacer le cable
	6. Le niveau sur lequel l'amplificateur est régèle (volume) est trop bas	Augmenter le volume sonore pour tester
	7. Dans le cas d'un récepteur Dolby Digital (amplificateur): le récepteur n'est pas régèle sur le mode subwoofer (type de fonctionnement «Small» ou «ActiveSub = On»)	Vérifier le mode de fonctionnement
	8. Niveau de sortie sur l'amplificateur pour la sortie subwoofer (sortie Cinch) est régèle trop bas	Augmenter le niveau de sortie de l'amplificateur
	9. Dispositif de sécurité déclenché dans le subwoofer (fusible «sauté»)	Faire replacer le dispositif de sécurité par un spécialiste
Le subwoofer ne se met pas hors circuit	1. Interrupteur pour la mise en circuit automatique (standby) sur ON	Mettre l'interruption sur AUTO ou OFF
	2. Signal constant de renflement à l'entrée du subwoofer	Utiliser un cable plus court pour relier l'amplificateur au subwoofer ou faire déparasiter les sources possibles de parasites (voir au point: Le subwoofer ronflle)
Subwoofer ne réagit pas à la télékommande	1. Les piles sont vides Remplacer les piles
	2. La télékommande n'est pas synchronisée avec le subwoofer	Eteignez le subwoofer et rallumez-le au bout de 30 s. Activez la télékommande et appuyez successivement et à de courts intervenables sur les touches „- Phase“, „+ Phase“ et „Power/Auto“. Subwoofer et télékommande sont à partir à nouveau synchronisés

FRA

Problème Cause	possible Solution
Le subwoofer ronfle	1. Le cable de transmission des signaux de l'amplificateur au subwoofer est trop long	Utiliser un cable de transmission des signaux plus court
	2. Le cable de transmission des signaux utilisé n'est pas déparasité ou le blindage du cable utilisé est interrompu (défectueux)	Remplacer le cable par un cable blindo
	3. Boucle de mise à la terre (boucle de renflement) «généraee»	Une boucle de mise à la terre peut être généraee lorsqu'au moins deux appeareils reliés par des cables de transmission des signaux (Cinch) à fiches de prise de courant de sécurité (par ex. amplificateur et ordinateur) sont connectés à des prises de courant séparées dans l'espace. Connecter chacun des appeareils reliés à l'amplificateur par une fiche de prise de courant de sécurité sur un même bloc multiprise.
	4. Un consommateur non déparasité (un réfrigérateur, par ex.) sur le secteur	Mettre les sources de parasites possibles hors circuit pour le test; faire déparasiter l'appaieil concerné si le renflement disparait ou, dans un premier temps, connecter la source de parasites à une autre phase du secteur (L1, L2 oder L3). (Si nécessaire, consulter un spécialiste.) Connecter un «filtre de courant sur la gaine» spécial (en vente dans le commerce spécialisé) entre l'amplificateur et le subwoofer pour eliminer le renflement Faire pivoter la prise secteur pour réduire la tension dite d'ondulation. (Particulièrement important quand l'amplificateur n'est pas mis à la terre.)

ESP

Au-delà de la garantie légale prescrite, Canton accorde cinq ans de garantie sur tous les haut-parleurs passifs. Pour les subwoofoers actifs et les enceintes partiellement activés, la garantie accordée est de 2 ans. La durée de la garantie commence à la date d'achat et n'est valable que pour le premier acheteur. Il n'y a droit à la garantie que si l'enceinte est dans son emballage d'origine. Sont exclus de la garantie les dommages dus au transport et les dommages occasionnés par une utilisation incorrecte des enceintes. L'échange de pieces pendant la durée de garantie ne prolonge pas les droits à la garantie. Cecl est valable pour tous les haut-parleurs qui ont été achetés chez un revendeur agréé par Canton. En cas de dommage, adressez-vous à votre revendeur spécialisé Canton ou directement au service après-vente de Canton.
