BEDIENUNGSANLEITUNG Vento 90 CANTON

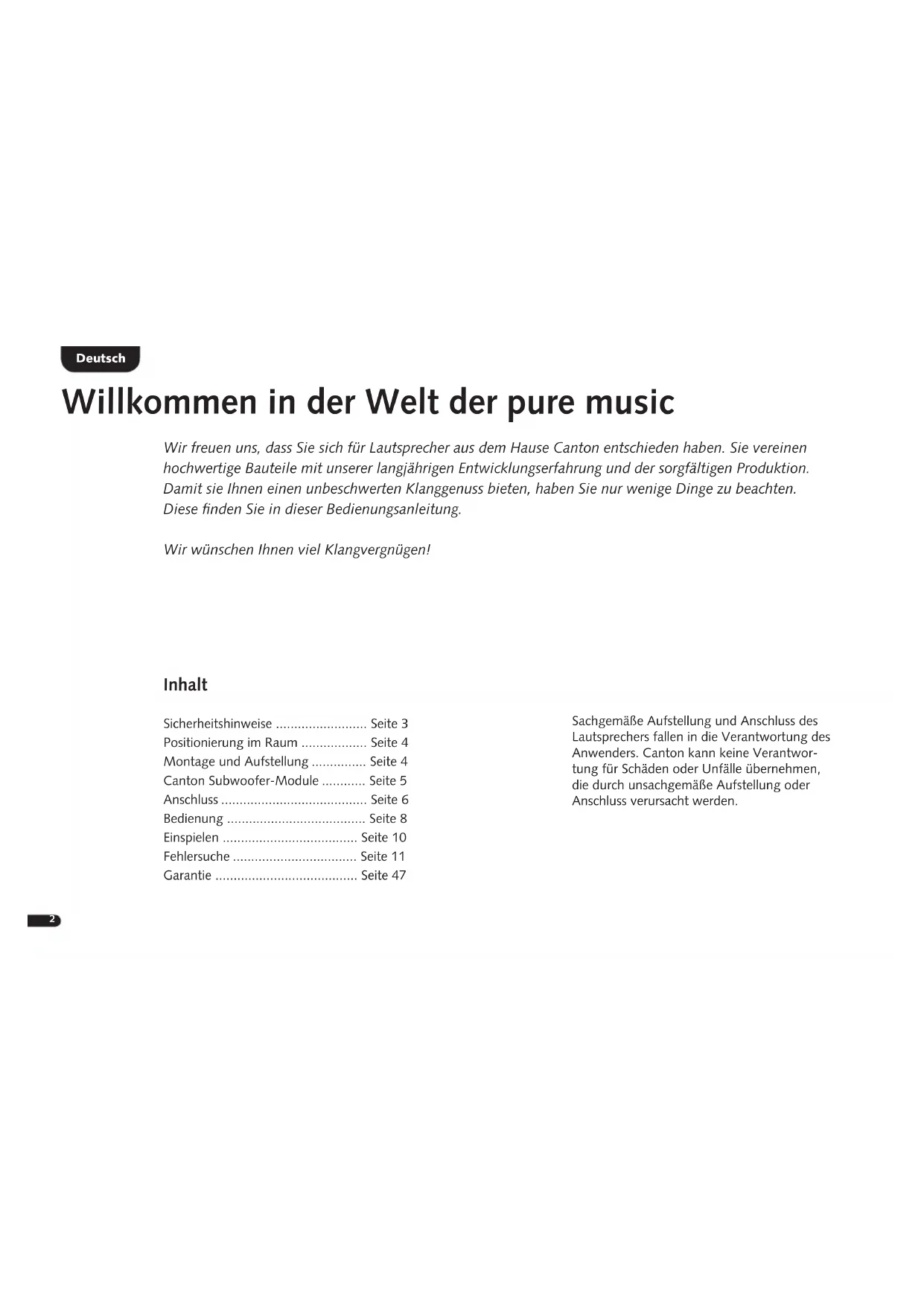

Willkommen in der Welt der pure music

Wir freiuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährige Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ihr einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Positionierung im Raum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Montage und Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Canton Subwoofer-Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anschluss. 6

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sachgemäß Aufstellung und Anschluss des Lautspechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für ihren Subwoofer und bei dessen Pflege und Bedienung!

Wahlen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts daraufufen

Netzkabel nicht mit nassen Handen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälteschützen

Gehäuse nicht offen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polungachten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaitigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmüll werfen

Freien Zugang zum Netzstecker gewährleisten

Bei Überlastung Subwoofer leiser drehen

Deutsch

Positionierung im Raum

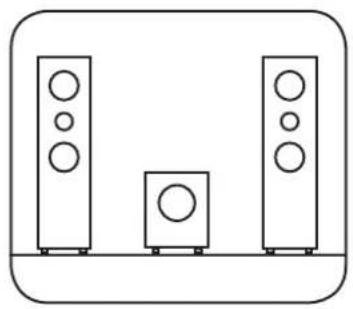

Canton Subwoofer konnen beliebig im Raum positioniert werden. Ideal ist jeder ein Platz zwischen den beiden Frontlautsprechnern.

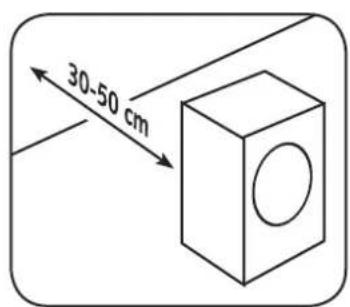

Optimaler Abstand Subwoofer-Wand

Montage und Aufstellung

Anbringung Absorber/Spikes

Wenn Sie ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sieitte zur Entkopplung die mitgelieferten selbstbenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwoofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit entsprechenden Verstärkermodulen ausgestattet.
Bitte überprüfen Sie anhand der Abbildungen, welches Modul in ihren Subwoofer eingebaut ist.

Deutsch

Anschluss

Bitte acht den Sie darauf, dass vor dem Anschlieben alle elektrischen Komponenten ausgeschaltet sind!

Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Mänglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

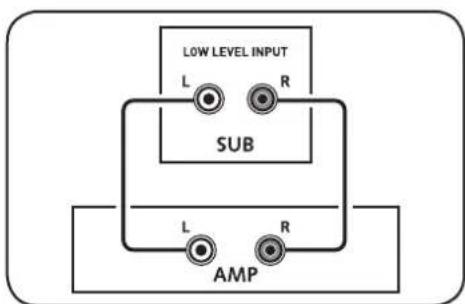

1. Verträker oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input

Kabel: handelsübliches Cinchkabel

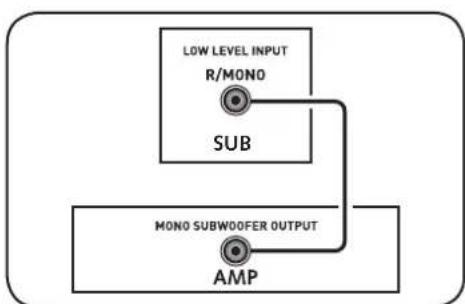

1. Verträker oder AV-Receiver mit Mono-Subwoofer

Ausgangsbuchse: Verbindung über Mono Low Level Input

Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verträker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Laufsprecherausgaben des Verträkers über High Level Input
   Kabel: handelsübliches Laufsprecherkabel
   Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input * dürfen nicht gleichzeitig belegt werden!

Anschlussmöglichkeiten für Subwoofer-Module M und L:

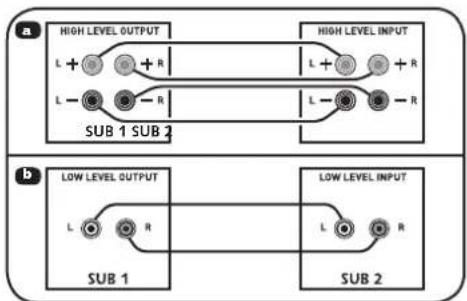

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“ Buchsen z. B. für den Anschluss eines zweiten Subwoofer. Kabel: handelsübliches Lautsprecherkabel
4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“ Buchsen z. B. für den Anschluss eines zweiten Subwoofoers. Kabel: handelsübliches Cinchkabel

Hinweis:
Bitte die Seiten links und rechts nicht vertauschen!

Anschlussmöglichkeit für Subwoofer-Modul L:

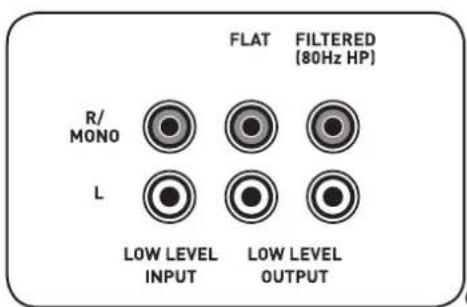

1. "Low Level Out Filtered": Zur Entlastung kleinerer Aktivlust sprecher werden Freqenzen unterhalb 80 Hz weggefiltert.

Deutsch

Deutsch

Bedienung

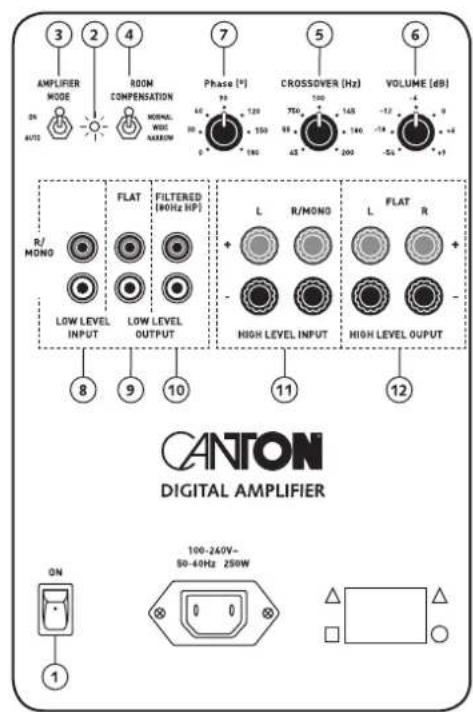

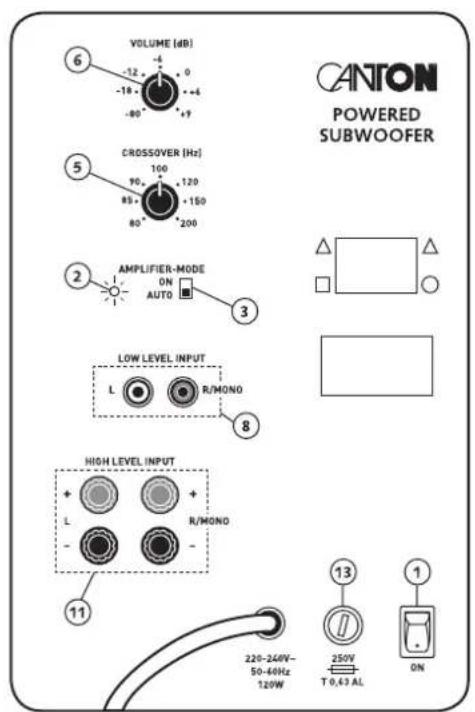

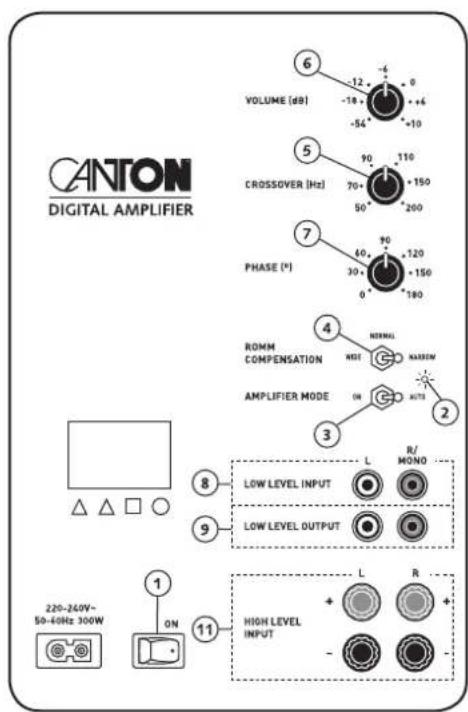

Modul S Modul LModul M

Deutsch

Modul L-R Modul M-R Fernbedienung

Deutsch

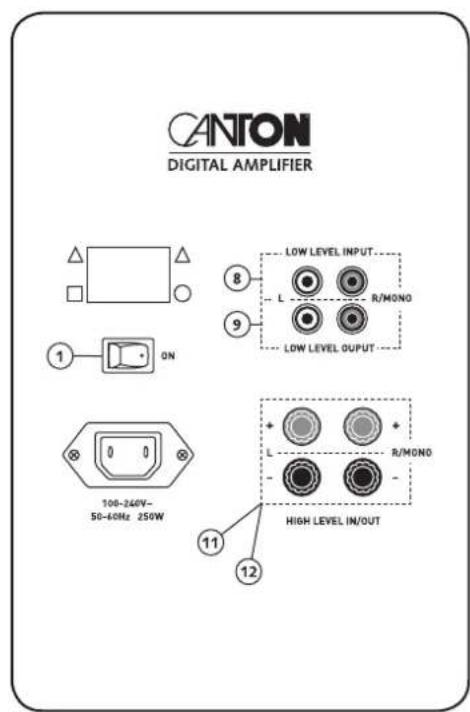

Ein-/Ausschalter Stromversorgung
Betriebsanzeige (grun/rot)
Einschaltautomatik
Akustische Raumanpassung (gilt nicht für Modul S)
Einstellung der oberen Übertragungsfrequenz
Lautstärkanpassung
7 Phasenanpassung (gilt nicht fur Modul S)
Low-Level-Eingang
Low-Level-Ausgang (gilt nicht für Modul S)
Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
High-Level-Eingang
High-Level-Ausgang (gilt fur Modul L)

Sicherung (gilt fur Modul S)
14 Setup Mode (gilt fur Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

Amplifier Mode" auf AUTO": Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik,而去 der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
Amplifier Mode" auf ON Subwoofer bleibt immer eingeschaltet

Room Compensation - Einstellungen bei der Erstinstallation (Modul M und L)

Wahlen Sieitte die Schalterstellung, die zur besten Tonwiedergabe fuhrt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal" für normal große Räume, Einstellung „Wide" für große Räume, Einstellung „Narrow" für keine Räume. (Modul M-R / L-R) Einstellung „Boost" für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

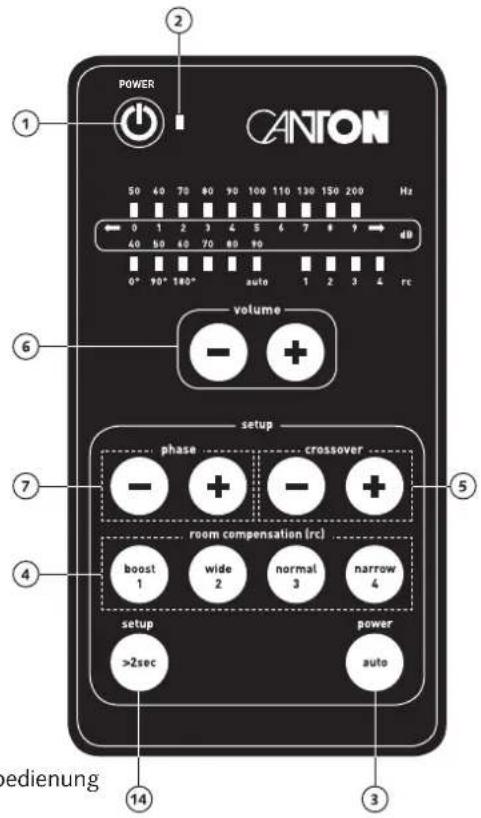

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup" für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup" bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwooferers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften: 15 - 20 Betriebsstunden.

-itte in thiser Zeit in normaler Lautstarke horen
- Extrem hohe Pegel vermeiden
- Unterschiedlichstes Musikmaterial hören

Fehlersuche

Deutsch

Anbei findn Sie eine Übersicht der am haufgsten auftretenden Probleme. Sollten Sie weiterfuhrende Fragen haben, wenden Sie sichitte an Ihren Canton Fachhandler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] oder senden Sie uns eine E-Mail an [e-mail].

Problem möglich	Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON"
	3. Schalter für die Einschaltautomatik nicht in Position „ON" oder „AUTO" bzw. „AUTO HIGH"	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verständiger (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderen Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verständigers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital" Receiver (Verständiger): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small" bzw. „ActiveSub = On") eingestellt	Betriebsart überprüfen
	8. Ausgangspiegel am Verständiger für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel des Verständers erhöhen
	9. Feinsicherung im Subwoofer ausgelost (Sicherung „durchgebrannt")	Sicherung von Fachmann ersetzen halten

Deutsch

Problem möglich	Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofoers zu niedrig eingestellt Lautstärke	an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers mussen mit den roten Eingangs-buchsen des Subwoofoers verbunden sein
	3. Ausgangspiegel am Verständär für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspiegel am Verständär erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofoers	Kürzere Signalleitung vom Verständär zum Subwoofer verwenden oder mögliche Störquellen entstehen ({siehe „Subwoofer brummt“})
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlagen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hinterinen der. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verständner zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendenten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verständner und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verständner verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entwickelter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören setzen, falls das Brummgeräusch verschwindet oder zunachst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fach-mann zu Rateziehen) Speziellen „Mantelstromfilter" (im Fachhandel erhält-) zwischen Verständner und Subwoofer schalten, um das Brummen zu eliminieren Netzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonderss wichtig, wenn der Verständner nicht geerdet ist)

Deutsch
