MODE D'EMPLOI BPSM1510 BLACK & DECKER

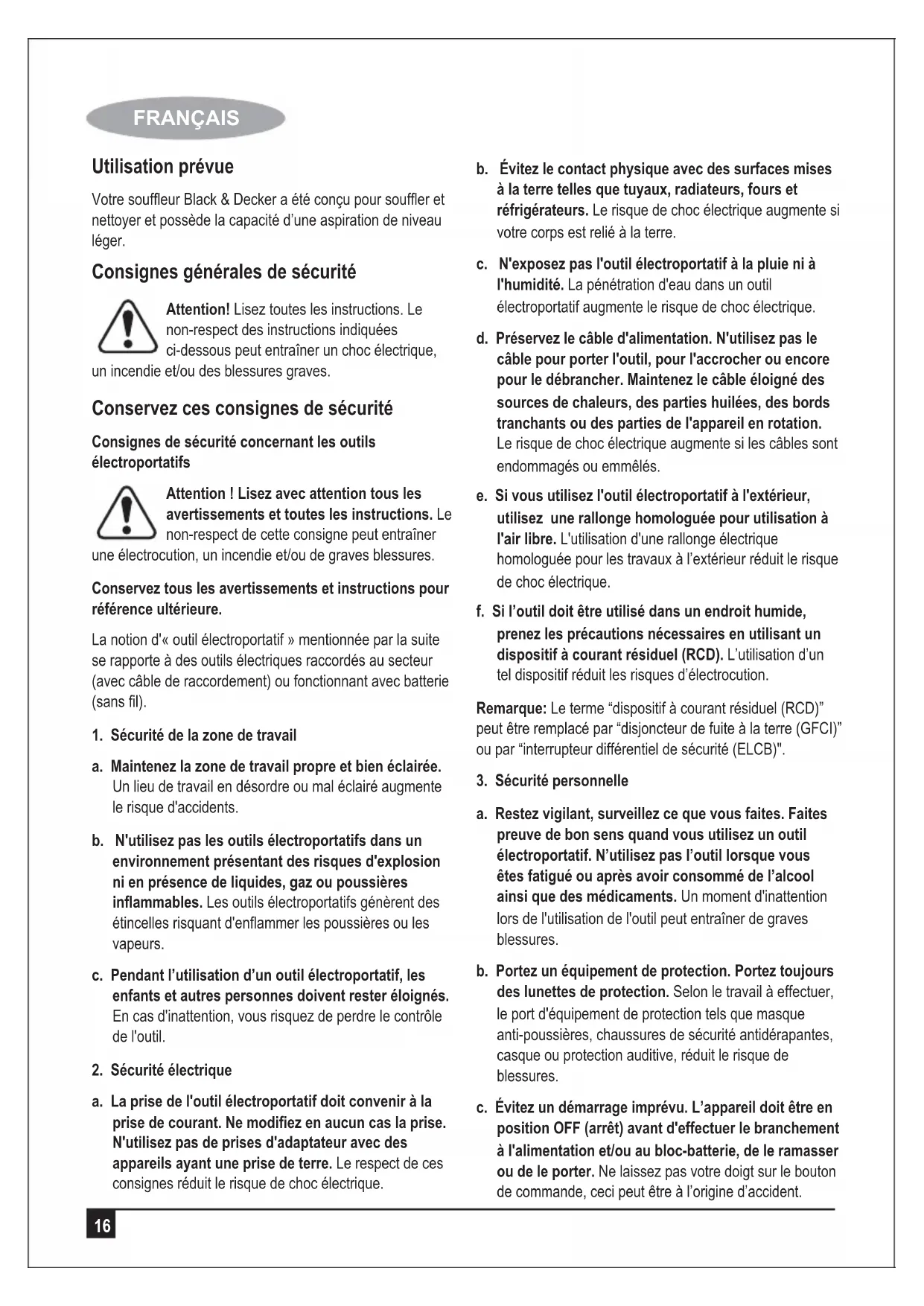

C16 FRANÇAIS Utilisation prévue Votre souffleur Black & Decker a été conçu pour souffler et nettoyer et possède la capacité d’une aspiration de niveau léger. Consignes générales de sécurité Attention! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez ces consignes de sécurité Consignes de sécurité concernant les outils électroportatifs Attention ! Lisez avec attention tous les avertissements et toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures. Conservez tous les avertissements et instructions pour référence ultérieure. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant avec batterie (sans fil).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b. N'utilisez pas les outils électroportatifs dans un environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c. Pendant l’utilisation d’un outil électroportatif, les enfants et autres personnes doivent rester éloignés. En cas d'inattention, vous risquez de perdre le contrôle de l'outil.

2. Sécurité électrique

a. La prise de l'outil électroportatif doit convenir à la prise de courant. Ne modifiez en aucun cas la prise. N'utilisez pas de prises d'adaptateur avec des appareils ayant une prise de terre. Le respect de ces consignes réduit le risque de choc électrique. b. Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre. c. N'exposez pas l'outil électroportatif à la pluie ni à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique. d. Préservez le câble d'alimentation. N'utilisez pas le câble pour porter l'outil, pour l'accrocher ou encore pour le débrancher. Maintenez le câble éloigné des sources de chaleurs, des parties huilées, des bords tranchants ou des parties de l'appareil en rotation. Le risque de choc électrique augmente si les câbles sont endommagés ou emmêlés. e. Si vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge homologuée pour utilisation à l'air libre. L'utilisation d'une rallonge électrique homologuée pour les travaux à l’extérieur réduit le risque de choc électrique. f. Si l’outil doit être utilisé dans un endroit humide, prenez les précautions nécessaires en utilisant un dispositif à courant résiduel (RCD). L’utilisation d’un tel dispositif réduit les risques d’électrocution. Remarque: Le terme “dispositif à courant résiduel (RCD)” peut être remplacé par “disjoncteur de fuite à la terre (GFCI)” ou par “interrupteur différentiel de sécurité (ELCB)".

3. Sécurité personnelle

a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez un outil électroportatif. N’utilisez pas l’outil lorsque vous êtes fatigué ou après avoir consommé de l’alcool ainsi que des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures. b. Portez un équipement de protection. Portez toujours des lunettes de protection. Selon le travail à effectuer, le port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures. c. Évitez un démarrage imprévu. L’appareil doit être en position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Ne laissez pas votre doigt sur le bouton de commande, ceci peut être à l’origine d’accident.17 FRANÇAIS d. Retirez tout outil ou clé de réglage avant de mettre l’outil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e. Adoptez une position confortable. Adoptez une position stable et gardez votre équilibre en permanence. Vous contrôlerez ainsi mieux l'outil dans des situations inattendues. f. Portez des vêtements appropriés. Ne pas porter de vêtements flottants ou de bijoux. N’approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement. g. En cas d’utilisation d’appareils servant à aspirer ou à recueillir les poussières, assurez-vous qu’ils sont correctement raccordés et utilisés. L'utilisation de tels appareils permet de réduire les dangers liés aux poussières.

4. Utilisation des outils électroportatifs et

précautions a. Respectez la capacité de l'outil. Utilisez l'outil électroportatif approprié pour le travail à effectuer. Avec un outil approprié, vous travaillerez mieux et en toute sécurité. b. N’utilisez pas un outil électroportatif dont l’interrupteur marche/arrêt est défectueux. Un outil électroportatif qui ne peut plus être mis en marche ou arrêter est dangereux et doit être réparé. c. Retirez la prise de courant et/ou débranchez le blocbatterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette mesure de précaution empêche de mettre l’outil en marche accidentellement. d. Rangez les outils électroportatifs hors de portée des enfants. Les personnes ne connaissant pas l’outil ou n’ayant pas lu ces instructions ne doivent en aucun cas l’utiliser. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e. Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées. Vérifiez qu'il n’y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S’il est endommagé, faites réparer l’outil avant de l’utiliser. De nombreux accidents sont la conséquence d’outils mal entretenus. f. Utilisez les outils électroportatifs, les accessoires, etc. en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut vous mettre en situation dangereuse.

a. Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange appropriées. La fiabilité de l’outil sera ainsi maintenue.

6. Sécurité électrique

Cet outil est doublement isolé; par conséquent, aucun câble de mise à la terre n’est nécessaire. Vérifiez toujours que la tension secteur correspond à celle indiquée sur la plaque signalétique. Attention! Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, par un centre de réparation Black & Decker agréé ou par un technicien qualifié, de façon à éviter les dommages matériels et corporels. En cas de remplacement du câble d’alimentation par un technicien qualifié mais non agréé par Black & Decker, la garantie ne sera pas valable.

7. Etiquettes apposées sur les outils

L’étiquette apposée sur votre outil peut afficher les symboles suivants: Consignes de sécurité importantes Informations clés que vous devez connaître:

• Scier uniquement avec des lames bien affûtées. Les lames émoussées scient difficilement et surchargent le moteur. Hz ....... Hertz W ....... Watts min ..... minutes ..... Courant alternatif ..... Courant continu Lire le manuel d’instructions Utiliser une protection oculaire Utiliser des protections auditives ...... Construction de classe II ...... Borne de terre ...... Symbole d’alerte de sécurité .../min.. Rotations par minute V ........ Volts A ........ Ampères n

....... Vitesse à vide18 FRANÇAIS

• Si la scie ne coupe pas avec précision, reportez-vous à la section Dépannage dans ce manuel. Attention! Pendant l’utilisation d’outils électriques, des précautions de base doivent être prises pour réduire tout risque d’incendie, de choc électrique et de blessures corporelles, y compris les suivantes: Consignes de sécurité: double isolation Les outils à double isolation sont conçus de façon à offrir sur toute leur surface deux couches séparées d’isolation électrique ou une double épaisseur d’isolation entre l’utilisateur et le système électrique de l’outil. Les outils fabriqués avec ce type d’isolation ne requièrent pas de mise à la terre. Par conséquent, cet outil est muni d’une fiche à deux broches qui permet d’utiliser une rallonge sans se soucier de maintenir une connexion à la terre. Remarque: L’isolation double ne remplace pas les mesures de sécurité normales à observer durant l’utilisation de l’outil. Le système d’isolation assure plutôt une protection supplémentaire contre les blessures causées par un éventuel défaut d’isolement dans l’outil. Attention: Pendant le service d’entretien, et en cas de réparation des outils ou du remplacement de câbles endommagés, utilisez toujours des pièces de rechange identiques. Consignes de sécurité: fiches polarisées Afin de réduire le risque de choc électrique, cet appareil est pourvu d’une fiche polarisée (une lame est plus large que l’autre). Cette fiche ne peut être branchée dans une prise polarisée que dans un seul sens. Si la fiche ne peut être insérée complètement dans la prise, inversez-la. Si malgré cette inversion la fiche ne peut toujours pas être insérée complètement, prenez contact avec un électricien qualifié pour qu’il installe une prise polarisée. Ne modifier la fiche d’aucune façon. Attention: Le non-respect de ces consignes peut entraîner des blessures corporelles et des dommages importants à la scie. Consignes de sécurité supplémentaires pour scies à onglet

• Protéger le câble d’alimentation électrique avec un fusible de 15 ampères minimum ou un disjoncteur.

• S’assurer que la lame tourne dans le sens correct et que les dents du bas de la lame sont dirigées vers l’arrière de la scie à onglet.

• S’assurer que les poignées de serrage sont fermement serrées avant toute opération.

• S’assurer que toutes les lames et les rondelles de serrage soient propres et que les parties incurvées des colliers font face à la lame. Serrez fermement les écrous.

• Maintenir les lames de scie correctement affûtées.

• S’assurer que les orifices de ventilation de l’outil sont propres et exempts de copeaux.

• S’assurer que les carters de protection sont en place à tout moment.

• Eloigner les mains de la trajectoire de la lame.

• Mettre l’outil hors tension, débrancher le câble d’alimentation du secteur et attendre que la lame se soit arrêtée complètement avant d’effectuer tout entretien ou de procéder à des réglages de l’outil.

• Toujours soutenir les pièces longues avec un support porte-outils.

• N’utiliser que des lames de 10 pouces (25,4 cm) de diamètre.

• Ne pas essayer de faire fonctionner l’outil sur toute autre tension que celle désignée.

• Ne pas mettre en fonctionnement avant de s’assurer que toutes les poignées de serrage sont correctement serrées.

• Ne pas utiliser de lame d’un diamètre supérieur ou inférieur à celui recommandé.

• Ne pas caler d’objet contre le ventilateur pour bloquer l’arbre du moteur.

• Ne pas forcer l’action de coupe. (Le calage du moteur même partiel peut causer des dommages importants. Laisser le moteur atteindre sa pleine vitesse avant de commencer le sciage.)

• Ne pas scier des métaux ferreux (Ceux qui contiennent du fer ou de l’acier) ni la maçonnerie.

• Ne pas utiliser de disques abrasifs. La chaleur excessive et les particules qu’ils génèrent peuvent endommager la scie.

• Ne permettre à personne de se tenir derrière la scie.

• Ne jamais lubrifier une lame en mouvement.

• Ne jamais avancer les mains à proximité de la scie lorsqu’elle est sous tension.

• Ne pas utiliser des lames de puissance inférieure à 5500 tr/mn.

• Ne pas essayer de scier des petites pièces (main à 6 pouces (15 cm) de la lame) sans les fixer avec une pince.19 FRANÇAIS

• Ne pas faire fonctionner la scie sans les carters de protection bien en place.

• Ne jamais travailler à main levée.

• Ne jamais passer la main autour ou derrière la lame de scie.

• Ne jamais placer les mains à moins de 6 pouces (15 cm) de la lame de scie.

• Ne pas placer les mains en-dessous de la scie, sauf si elle est éteinte et débranchée. En-dessous de la scie la lame n’est pas protégée.

• Ne pas enlever les mains de la scie ou de la pièce et ne pas lever les bras avant l’arrêt complet de la lame.

• Ne pas utiliser sans guide de coupe ou lorsque la fente de coupe est supérieure à 3/8 pouces (9,52 mm)

• Ne pas transporter l’outil par une extension ou un autre accessoire.

Avertissement: Certains bois contiennent des

agents de traitements tels que l’arséniate de cuivre chromé (CCA) qui peuvent être toxiques. Lors de la coupe de ces matériaux, prendre des précautions supplémentaires pour éviter toute inhalation et minimiser le contact avec la peau.

Avertissement: L’utilisation de cet outil peut

produire de la poussière contenant des produits chimiques connus pour causer le cancer, des malformations congénitales ou des lésions de l’appareil reproducteur. Utiliser une protection respiratoire adaptée.

Avertissement: Ne pas brancher l’outil à une

source d’alimentation électrique avant d’avoir lu et bien compris toutes les instructions. Pour votre confort et votre sécurité, les symboles d’avertissement suivants sont apposés sur cette scie à onglet. Sur le boîtier du moteur: Attention: Pour votre propre sécurité, lire ce manuel d’instructions avant d’utiliser la scie. Lors de l’entretien, utiliser uniquement des pièces de rechange identiques. Portez toujours des lunettes de protection. Sur le guide: Fixer les petites pièces avant de les scier. Voir instructions sur le manuel. Sur le carter de protection:

Danger: Rester à l’écart de la lame.

Sur la plaque de retenue du carter de protection: “fixer correctement le support à l’aide des deux vis avant utilisation.” Sur tableau: (2) Serrez bien les boutons de réglage avant l’utilisation. Tenir les mains à une distance de 6 pouces (15 cm) de la trajectoire de la lame de scie. Ne jamais travailler à mainlevée. Ne jamais croiser les bras devant la lame. Restez vigilant! Vous pouvez prévenir les accidents. Ne pas faire fonctionner la scie sans les carters de protection bien en place. Ne jamais toucher l’arrière de la lame. Toujours porter des lunettes de protection. Eteindre l’outil et attendre l’arrêt complet de la lame avant d’effectuer toute opération d’entretien, de réglages et avant de déplacer les mains. Branchement électrique Assurez-vous que la tension de votre alimentation électrique correspond à celle qui est indiquée sur l’étiquette signalétique de l’outil. Une baisse de tension de 10 pour cent ou plus entraîne une baisse de puissance et une surchauffe. Tous les outils B&D sont testés en usine. Si cet outil ne fonctionne pas, vérifiez l’alimentation électrique. Familiarisation Posez la scie sur une surface lisse et plane, comme un établi ou une table robuste. Examinez les Fig. A et B et reportez-vous à la description des pièces pour vous familiariser avec la scie et ses différentes parties. La section suivante sur les réglages se réfère a ces termes et vous devez savoir de quelle pièce il s’agit et l’endroit où elle est placée. Le nom de la pièce est suivi de son numéro de référence ; par exemple – broche de verrouillage (10). Appuyez légèrement sur la poignée d’actionnement et tirez la broche de verrouillage (10), comme le montre la Fig. C. Relâchez doucement la pression et laissez le bras s’élever sur toute sa hauteur. Utilisez la broche de verrouillage lorsque vous transportez la scie d’un endroit à un autre. Utilisez la poignée d’actionnement (1) pour transporter la scie ou les encoches à main (11), comme le montre la Fig. B, après avoir débranché l’outil. Installation sur établi Des trous de montage (8) ont été établi sur les quatre pieds pour faciliter l’installation sur un établi, comme le montre la FIG. A. (Deux différentes tailles de trous sont prévues pour recevoir différentes tailles de vis. Optez pour l’une des dimensions proposées, l’utilisation des deux est superflue.) Arrimez solidement la scie pour en prévenir tout mouvement. Pour faciliter son transport, l’outil peut être fixé sur une planche de contreplaqué de 1/2 pouce (1,27 cm) ou plus, qui pourra par la suite être arrimée à votre support de travail ou transportée sur d’autres lieux de travail puis arrimée.20 FRANÇAIS Remarque: Si vous choisissez de monter la scie sur une planche de contreplaqué, assurez-vous que les vis de montage ne dépassent pas de la surface du bois. Le contreplaqué doit être posé bien à plat sur l’établi. Pour fixer la scie à une surface de travail, utilisez seulement les saillies de fixation au niveau des trous de vis. Le fait d’utiliser tout autre point pourrait interférer avec le bon fonctionnement de la scie.

Avertissement: Pour prévenir tout grippage ou imprécision,

assurez-vous que la surface de montage n’est pas déformée ou inégale. Si la scie est bancale, placez une cale sous l’un des pieds pour la stabiliser. Installation d’une nouvelle lame (Débranchez la scie à onglet) Pour cette scie n’utilisez pas de lame de coupe en métal ferreux ou pour le sciage de maçonnerie.

• Desserrez le boulon hexagonal du carter central en tournant dans le sens antihoraire à l’aide de la clé polygonale.

• Soulevez le carter de protection et le carter central.

• Appuyez sur le dispositif de blocage pour verrouiller l’arbre.

• Desserrez le boulon hexagonal en tournant dans le sens horaire à l’aide de la clé polygonale, puis démontez le boulon et la bride.

• Installez la lame de scie sur l’arbre. Assurez-vous que la flèche figurant sur la lame de scie est orientée dans le même sens que la flèche du carter. Remarque: Sur la plaque interne il y a deux diamètres internes différents qui sont estampillés : 25,4mm 16mm dans l’acier. Lors du montage, le diamètre extérieur de la plaque interne doit correspondre au diamètre intérieur de la lame de scie.

• Montez la bride et le boulon hexagonal.

• Appuyez sur le dispositif de blocage de l’arbre et serrez le boulon hexagonal dans le sens antihoraire à l’aide de la clé polygonale pour fixer le carter central. Remarque: Utilisez la clé fournie pour le montage et le démontage de la lame de scie. Lorsque vous démontez la lame de scie, levez le carter de protection et le carter central. Desserrez le boulon hexagonal à l’aide de la clé polygonale et enlevez le boulon hexagonal, la bride et la lame de scie. Ne jamais appuyer sur le dispositif de blocage de l’arbre pendant que la lame est en rotation. Assurez-vous de tenir le support du carter de protection abaissé et serrez fermement la vis du support du carter de protection lorsque vous avez terminé l’installation de la lame de scie. Si vous ne le faites pas, ceci risque d’endommager sérieusement la scie. Assemblage et réglage de la scie Avant l’assemblage, assurez-vous que la scie est éteinte et débranchée. Attachez la poignée de serrage d’onglet. Retirez la poignée de serrage d’onglet (4) du sac plastique et vissez-la avec précaution dans le support à l’avant de la scie. Installation du sac à poussière Un sac à poussière à fermeture zippée est fourni avec votre scie. Pour installer ce sac, passez l’ouverture en plastique fermement autour de la buse d’extraction de la poussière (9). Remarque: La scie peut également être utilisée avec le tuyau d’un aspirateur fixé à la buse d’extraction de poussière ou sans accessoire rattaché. Réglages Avant de procéder aux réglages, assurez-vous que la scie à onglet est débranchée. Remarque: Le réglage de cette scie à onglet est effectué avec précision en usine au moment de la fabrication. Si un nouveau réglage s’avère nécessaire à cause du transport ou pour toute autre raison, suivez les étapes énoncées ci-dessous pour régler votre scie :

• Réglage de l’échelle d’onglet. Placez un carré contre le guide de la scie et la lame, comme le montre la Fig. D. (Ne pas mettre les pointes des dents de la lame en contact avec le carré. Si vous le faites, cela fausserait la mesure).Desserrez la poignée de serrage d’onglet (4) comme le montre la Fig. E et faites pivoter le bras d’onglet jusqu’a ce que le verrou (5) se trouve en position d’onglet 0. Ne serrez pas la poignée de serrage. Si la lame de scie n’est pas exactement perpendiculaire au guide, desserrez les deux vis qui maintiennent la poignée au socle (illustré sur Fig. 6) et déplacez le bras de la scie à gauche et à droite jusqu’à ce que la lame soit perpendiculaire au guide, comme mesuré par le carré. Resserrez les deux vis. A ce stade ne prêtez pas attention à la lecture de la graduation d’onglet.21 FRANÇAIS

• Actionnement du carter de protection et visibilité. Le carter de protection de lame de cette scie a été conçu pour se lever automatiquement lorsque le bras de la scie est abaissé et pour s’abaisser sur la lame de scie lorsque le bras est levé. Il est possible de lever le carter de protection manuellement lors de l’installation ou du retrait de la lame de scie ou pour en vérifier l’état. Assurez-vous que la scie est éteinte avant de lever manuellement le carter de protection de lame. Remarque: Pour certaines coupes spéciales il est nécessaire de lever le carter de protection manuellement. Pour ce faire, il suffit de placer votre pouce droit sur la face supérieure du carter de protection et de soulever le carter de protection juste assez pour dégager la pièce à travailler. Ne jamais attacher le carter de protection ou l’empêcher de fonctionner normalement. Fonctionnement Branchez la scie à une source d’alimentation. Reportez-vous à l’étiquette signalétique pour la tension requise. Assurez-vous que le câble ne peut pas interférer avec votre travail. Interrupteur Pour mettre la scie en marche, appuyez sur l’interrupteur à gâchette (16). Pour éteindre l’outil, relâchez la gâchette. Il n’est pas prévu de bloquer l’interrupteur en position de marche. Position du corps et des mains (voir fig. G) Une position correcte de votre corps et de vos mains lorsque vous utilisez la scie à onglet permet un travail plus précis et plus sûr. Ne placez jamais vos mains près de la zone de coupe. Eloignez vos mains d’au moins de 15 cm (6 pouces) de la lame. Pour la découpe, serrez fermement la pièce à couper sur le socle ainsi que le guide. Maintenez vos mains en place jusqu’à ce que la gâchette soit relâchée et que la lame soit complètement arrêtée. Avant les coupes de finition, faites passer la lame en laissant la scie éteinte. Ne croisez pas vos mains, voir Fig. G. Travaux de coupe avec la scie Remarque: Bien que cette scie coupe du bois et de nombreux matériaux non ferreux, nous limiterons nos propos seulement à la coupe du bois. Les mêmes conseils s’appliquent aux autres matériaux. Ne sciez pas des matériaux ferreux (fer et acier) ou la maçonnerie avec cette scie. N’utilisez pas de lames abrasives. Coupes transversales Remarque: Scier plusieurs pièces à la suite n’est pas recommandé, mais cela peut être fait en toute sécurité en veillant à ce que chaque pièce soit maintenue fermement contre l’établi et le guide. On parle de coupe transversale lorsque la coupe est effectuée en travers du grain de la pièce en bois et à n’importe quel angle.

• Pour effectuer une coupe transversale droite, le bras d’onglet doit être réglé sur la position 0°. Réglez le bras d’onglet sur 0°. Maintenez la pièce en bois sur l’établi fermement contre le guide. Mettez la scie en marche en appuyant sur la gâchette.

• Lorsque la scie atteint sa pleine vitesse (après 1 seconde environ) abaissez le bras de la scie doucement et lentement pour couper le bois. Attendez l’arrêt complet de la lame avant de relever le bras de la scie.

• Les coupes transversales d’onglet sont réalisées en réglant le bras d’onglet sur tout angle autre que 0°. L’angle utilisé est souvent 45º degrés lorsque l’on veut réaliser des coins, mais il peut se situer entre 0° et plus à gauche ou à droite. Après avoir sélectionné l’angle d’onglet voulu, veillez à serrer la poignée de serrage d’onglet (4). Réalisez la coupe comme décrit ci-dessus. Coupe en biseau Une coupe en biseau est une coupe transversale réalisée dans le bois avec la lame de scie en biais. Afin de régler le biseau, desserrez le bouton de blocage de biseau (17) et inclinez la scie vers la gauche comme souhaité. Une fois que l’angle souhaité est réglé, serrez fermement le bouton de blocage de biseau. Les angles de biseau peuvent être réglés jusqu’à 45º degrés et peuvent être coupés avec le bras d’onglet réglé entre 0°et 47º à droite ou à gauche. Qualité de la coupe

• La régularité d’une coupe dépend de nombreuses variables. Le matériau à couper, le type de lame, l’affûtage de la lame et sa capacité sont tous des éléments qui contribuent à la qualité de la coupe.

• orsque l’on souhaite des coupes régulières pour des moulures ou autres travaux précis, une lame tranchante (60 dents au carbure) et un travail de coupe lent et régulier produisent les meilleurs résultats.

• Assurez-vous que le matériau ne glisse pas pendant la coupe, serrez-le solidement en position. Attendez toujours l’arrêt complet de la lame avant de lever le bras de la scie.22 FRANÇAIS

• Si de petites fibres de bois continuent à être projetées à l’arrière de la pièce, collez un morceau de ruban cache à l’endroit où la coupe sera faite. Scier à travers l’adhésif et enlevez-le soigneusement une fois la coupe terminée.

• Gardez vos pieds bien ancrés au sol et maintenez votre équilibre. Lorsque vous déplacez le bras d’onglet à gauche et à droite, suivez-le et tenez-vous légèrement sur le côté de la lame de scie. Lorsque vous devez suivre une ligne tracée au crayon, suivez-la en regardant à travers les ailettes du carter de protection. Serrage de la pièce à couper Eteignez et débranchez la scie.

• Si vous ne pouvez pas sécuriser la pièce à couper sur l’établi et contre le guide en la tenant par la main (forme irrégulière, etc.) ou si votre main doit être à moins de (15 cm) 6 pouces de la lame, vous devez utiliser une pince de fixation ou tout autre moyen de serrage.

• D’autres dispositifs de serrage comme les pinces de serrage à ressort ou en C, ou les tasseaux de serrage peuvent convenir à certaines tailles ou formes de pièces à couper. Faites attention lorsque vous choisissez et placez ces pinces de serrage et faites des essais avant de réaliser la coupe. Soutenir les longues pièces Eteignez et débranchez la scie. Les longues pièces nécessitent un support additionnel. Pour de meilleurs résultats, utilisez des rallonges de support pour agrandir la largeur de la table de la scie. Pour soutenir les longues pièces à couper, utilisez tout moyen adéquat, comme un chevalet de construction ou autres dispositifs similaires pour éviter aux extrémités libres de la pièce de s’affaisser. Coupe de cadres et autres projets à quatre pans

• Pour mieux comprendre comment réaliser ces articles, nous vous suggérons de réaliser quelques projets simples en utilisant des chutes de bois afin de vous faire une idée du sciage. Pratiquez toujours sur des chutes de bois avant de tenter de couper la pièce finale.

• Votre scie est l’outil idéal pour faire des coins en onglet, comme ceux illustré sur la FIG. H, qui montre un joint réalisé avec un réglage d’onglet à 45º avec deux planches pour former un coin à 90º. Pour faire ce type de joint, réglez le bras d’onglet à 45º. Le côté large plat du bois a été posé contre l’établi et le bord étroit contre le guide.

• Au fur et à mesure que les nombres de côtés changent, les angles d’onglet aussi. Le tableau ci-dessous donne les angles appropriés pour une variété de formes. (Le tableau suppose que tous les côtés sont d’égale longueur.)

• Pour une forme non indiquée sur le tableau, utilisez la formule suivante. 180º divisé par le nombre de côtés est égal à l’onglet. Coupes mixtes Une coupe mixte est un mélange de coupe en biseau et de coupe d’onglet. C’est le type de coupe utilisée pour fabriquer des cadres ou des boîtes avec des côtés obliques, comme celle représentée en Fig. H. Remarque: Si l’angle de coupe varie de coupe en coupe, vérifiez que le bouton de blocage de biseau (10) et la poignée de blocage d’onglet (4) sont bien serrés. Ces boutons doivent être resserrés après chaque changement de biseau et d’onglet. Coupe d’une moulure couronnée

• Pour un ajustage adéquat, les moulures couronnées doivent être coupées avec une précision extrême. Les deux surfaces de contact d’une section de moulure couronnée sont à des angles qui, lorsqu’ils sont additionnés, totalisent 90º. La plupart des moulures couronnées, mais pas toutes, présentent un angle supérieur arrière (partie reposant à plat contre le plafond) de 52º et un angle inférieur arrière (partie reposant à plat sur le mur) de 38º.

• Faire des essais au préalable avec des chutes de bois est très important! Placez la partie inférieure (partie qui reposera contre le mur) contre le guide de la scie à onglet. Placez la partie supérieure (partie qui reposera contre le plafond) contre l’établi et le guide de moulure couronnée.

NO. COTES ANGLE D’ONGLET

4 45º 5 36º 6 30º 7 25.7º 8 22.5º 9 20º 10 18º23 FRANÇAIS Instructions pour la coupe de moulures couronnées posées à un angle entre le guide et la table de la scie et pour tous les types de coupe:

• Inclinez la moulure de façon à placer le bord inférieur de la moulure (partie reposant sur le mur une fois installée) contre le guide et le bord supérieur de la moulure sur la table de la scie.

• Les “plats” inclinés au dos de la moulure doivent reposer directement sur le guide et la table de la scie. Coin intérieur: Côté gauche Côté droit

• Angle d’onglet droit à 45° • Angle d’onglet gauche à 45°

• Côté droit de coupe maintenu • Côté gauche de coupe maintenu Coin extérieur:

• Côté gauche • Côté droit

• Angle d’onglet gauche à 45° • Angle d’onglet droit à 45°

• Côté droit de coupe maintenu • Côté gauche de coupe maintenu Effectuez toujours une coupe d’essai pour confirmer l’exactitude des angles. Ne jamais commencer à scier avant d’avoir fixé le matériau sur l’établi et contre le guide. Coupes spéciales Sciage de l’aluminium (Lames à pointes de carbure uniquement)

• Les extrusions d’aluminium, comme celles utilisées pour fabriquer des moustiquaires et des contre-fenêtres, peuvent facilement être découpées avec cette scie équipée d’une lame appropriée conçue pour scier les métaux non-ferreux. Placez le matériau de façon à scier la section la plus mince, comme illustré en Fig. I.

• La Fig. J illustre ce qu’il ne faut pas faire pour scier ces extrusions. Utilisez un lubrifiant à base de cire lorsque vous coupez de l’aluminium, comme un bâton de cire No.140 de Johnson. Appliquez la cire directement sur la lame de scie avant de couper.

• N’appliquez jamais la cire sur une lame en mouvement. La cire, disponible dans la plupart des quincailleries et magasins d’approvisionnement industriel, offre une bonne lubrification et empêche les copeaux d’adhérer à la lame.

• Veillez à bien sécuriser le travail. Certaines pièces à couper, en raison de leur taille, de leur forme ou de leur surface, peuvent nécessiter l’utilisation d ‘une bride de serrage, d’un gabarit ou d’un autre dispositif de fixation pour l’empêcher de bouger pendant la coupe. Pièces voilées Lors de la coupe d’une pièce voilée, placez-la comme le montre la Fig. K et jamais comme le montre la Fig. L. Si une pièce voilée est placée dans le mauvais sens, elle pincera la lame vers la fin de la coupe. Coupe de tuyaux en plastique et autres tubes Les tuyaux en plastique peuvent facilement être coupés avec cette scie. Le plastique doit être coupé tout comme le bois et les pièces doivent être maintenues fermement contre le guide pour les empêcher de rouler, en particulier lors de coupes d’angles. Accessoires La performance de votre outil dépend des accessoires que vous utilisez. Les accessoires Black & Decker et Piranha sont conçus selon des normes de qualité supérieure pour améliorer les performances de votre outil. En utilisant ces accessoires, vous obtiendrez le meilleur de votre outil. Entretien La scie à onglet doit être débranchée avant toute intervention d’entretien.

1. Tous les roulements sont scellés. Ils sont lubrifiés à vie

et ne nécessitent aucun entretien supplémentaire.

2. Nettoyez fréquemment autour et sous le socle et la table

rotative et enlevez la poussière et les copeaux de bois. Bien que des fentes soient prévues pour laisser passer les débris, la poussière peut s’y accumuler.

3. Les balais sont conçus pour vous donner des années

d’usage. S’il est besoin de les remplacer, suivez les instructions de ce manuel ou faites réparer votre outil dans le centre de service le plus proche.24 FRANÇAIS Puissance 1500W Vitesse à vide 5500/min Votre outil a été conçu pour fonctionner sur une longue période de temps avec un minimum d’entretien. Un fonctionnement continu satisfaisant dépend d’un nettoyage et d’un entretien soigneux et régulier. Attention: Avant d’effectuer un nettoyage ou un entretien, assurez-vous que l’outil est éteint et débranché.

• Nettoyez régulièrement les fentes de ventilation de votre outil et du chargeur à l’aide d’une brosse souple ou d’un chiffon sec.

• Nettoyez régulièrement le boîtier du moteur avec un chiffon humide. N’utilisez pas de produits abrasifs ou à base de solvants. Spécifications Dépannage Problème! Les coupes de la scie sont mauvaises Cause possible Solution possible

3. Colle ou résine sur la 3 Enlevez la lame et

lame.. nettoyez-la à l’aide de laine d’acier et de térébenthine ou avec un nettoyant à four.

4. Lame non adaptée 4. Changez la lame.

pour le travail à effectuer. Problème! La lame n’atteint pas sa pleine vitesse Cause possible Solution possible

1. Le câble d’extension est 1. Remplacez le câble par

trop léger ou trop long un autre de la taille correcte.

2. La tension de l’alimentation 2. Contactez votre

électrique est trop faible. fournisseur d’électricité. Problème! L’outil vibre excessivement Cause possible Solution possible

1. La scie n’est pas fermement 1. Resserrez toute la visserie

arrimée. de montage.

2. L’établi ou le poste de travail 2. Repositionnez-les sur un

reposent sur un sol inégal. sol plat.

3. La lame de la scie est 3. Changez la lame.

1. L’échelle à onglet n’est pas 1. Vérifiez et réglez.

correctement réglée.

2. La lame n’est pas 2. Vérifiez et réglez.

perpendiculaire au guide.

3. Le disque est perpendiculaire 3. Le disque est

à l’établi. perpendiculaire à l’établi.

4. La pièce à couper bouge. 4. Sécurisez la pièce à

couper contre le guide ou collez du papier abrasif 120 avec de la colle caoutchouc sur le guide. Problème! Le matériau pince la lame Cause possible Solution possible

1. Le matériau à couper 1. Placez le matériau voilé

est voilé. comme le montre la Fig. K25 FRANÇAIS Garantie Black & Decker vous assure la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne. Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvais état, d'une erreur humaine, ou d'un manque de conformité dans les 12 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. Le produit a été mal utilisé ou avec négligence. Le produit a subi des dommages à cause de corps étrangers, de substances ou d'accidents. Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com Visitez notre site Web www.blackanddecker.eu pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.eu. Protection de l'environnement Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers. Si votre appareil Black & Decker doit être remplacé ou si vous n'en avez plus l'usage, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-les. La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières. Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit. Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com. Informations sur le service après-vente Black & Decker offre un large réseau de centres de service Black & Decker ou agréés partout en Asie. Tous les centres de services Black & Decker sont dotés d’un personnel qualifié afin de garantir aux clients une qualité et une fiabilité de service dans la réparation de leurs outils. Que vous ayez besoin de conseils techniques, de réparation ou de pièces de rechange d’origine, il suffit de contacter le centre Black & Decker le plus proche.26 ARABIC ¿Éª°†dG ¿É«H ¿ƒµjh .
